Развал схождение всё что нужно знать

Сход и развал колес автомобиля по отношению друг к другу — это два разных параметра подвески, у которых одинаковая цель регулировки, заключающаяся в улучшении ходовых качеств машины. Основная цель регулировки этих параметров заключается в правильной установке колес таким образом, чтобы верхние и нижние их части были симметричны.

Как делается развал схождение

Добиться абсолютной параллельности подручными средствами не получится, потому что делается развал схождение следующим образом:

• схождение делается путем регулирования угла между плоскостью вращения колесного диска и продольной осью транспорта. Чем точнее настроен этот параметр, тем выше прямолинейность движения;

• развал регулируется за счет настройки угла, под которым по отношению к дороге в вертикальной плоскости расположены колеса.

Допускаются небольшие отклонения колес наружу или внутрь, но даже их сложно выдержать подручными средствами. Поэтому для решения этой задачи нужно обращаться в автосервисы, где имеются стенды развал-схождение и опытные специалисты. Так как современные стенды оснащены компьютером под управлением операционной системы, программное обеспечение, считывая информацию с датчиков, безошибочно определит состояние развал-схождения. Это позволяет добиться максимально точной регулировки положения колес.

Технические нюансы регулировки

Регулировка данного параметра способствует повышению уровня безопасности автомобиля, так как при симметричном расположении колес по отношению друг к другу улучшается управление машиной и ее устойчивость на дороге. Это гарантирует снижение вероятности заноса на поворотах, экономию топлива и увеличение эксплуатационного срока автопокрышек за счет медленного износа. В противном случае протектор автопокрышек изнашивается неравномерно. Возникающие дополнительные нагрузки на колеса приводят к большему потреблению мощности двигателя и, как следствие, увеличенному расходу топлива.

Следовательно, проверять соответствие данных параметров норме необходимо регулярно, так как ввиду получаемых ходовой частью нагрузок постепенно значения отклоняются от нормы.

Как проверить развал схождение

Чтобы проверить развал схождение на соответствие нормам, достаточно загнать авто на регулировочный стенд и провести диагностику. Но чтобы не обращаться каждый раз в автосервис, можно самостоятельно узнать требуется ли такая регулировка или колеса стоят симметрично. Для этого достаточно обычной телескопической линейки. С ее помощью измеряется расстояние между нижней частью колес и верхней. Если значение нижней части меньше верхнего, то определенно колеса имеют развал по отношению друг к другу. Если нижнее значение больше верхнего, это говорит о схождении колес. В обоих случаях необходимо отрегулировать колеса до полной симметричности.

Сколько по времени делать развал схождения

Как отмечают специалисты автосервиса, по времени регулировать развал схождение в среднем приходится около 40 минут. Это значение уменьшается, если за ходовой автомобиля следят и все, что нужно, легко откручивается, а регулировка выполняется на современных 3d-стендах. При использовании более старого оборудования регулировки и закисании гаек на узлах ходовой части, может потребоваться не менее часа времени, чтобы выполнить все подготовительные работы, диагностику и настройку этого параметра.

Что учитывается при регулировке

Чтобы понять, как выполняется регулировка развала схождения, нужно знать несколько терминов и определений.

Такое понятие, как Кастер колеса — не что иное, как угол под которым расположена его поворотная ось по отношению к вертикали. Также существует отдельное понятие — кастер передней подвески. Он способствует прогрессивному наклону колес, установленных на передней оси туда, куда они поворачивают. Кроме того, этот угол учитывают еще и при диагностике наката, торможения и ускорения, определяя его влияние на эти факторы.

Важное значение при регулировке развал схождения имеет угол Аккермана. Оптимальный угол определяется по принципу Аккермана, с помощью которого можно выяснить идеальную геометрию рулевого управления. При установке корректного угла Аккермана, автомобиль становится более устойчивым при входе в повороты или движении по кривой.

Развал-Схождение: как делается и для чего нужен

    Уже давно мне было интересно разобраться с такой автомобильной услугой, как «Развал-Схождение». Тем более в этой области я ощущал себя полным невежой, сам никогда к ней не обращался. Поглядывал, что шины изнашиваются равномерно и успокаивался. Чтобы лучше понять, что же это такое я обратился к мастеру Сергею, которого посоветовали участники клуба АвтоГродно.













    Итак, мастерская Сергея оказалась на Южном рынке и представляет из себя бокс, внутри которого стенд регулировки углов установки колес.

    Как пояснил Сергей, у него лазерный стенд 5-го поколения и на нем можно «настроить» любой автомобиль. Стенд состоит из 4-х измерительных блоков и вычислительного центра.







    Приступим к регулировке:







При установке датчиков, их измерительная плоскость должна идеально совпадать с плоскостью вращения колеса, иначе эта погрешность скажется на точности регулировок.





Схождение:







Справка: Схождение — это угол между продольной осью автомобиля и плоскостью вращения колеса (угол α). Величина схождения влияет на прямолинейность движения. На передней оси переднеприводных автомобилей схождение делают нулевым или немного отрицательным.

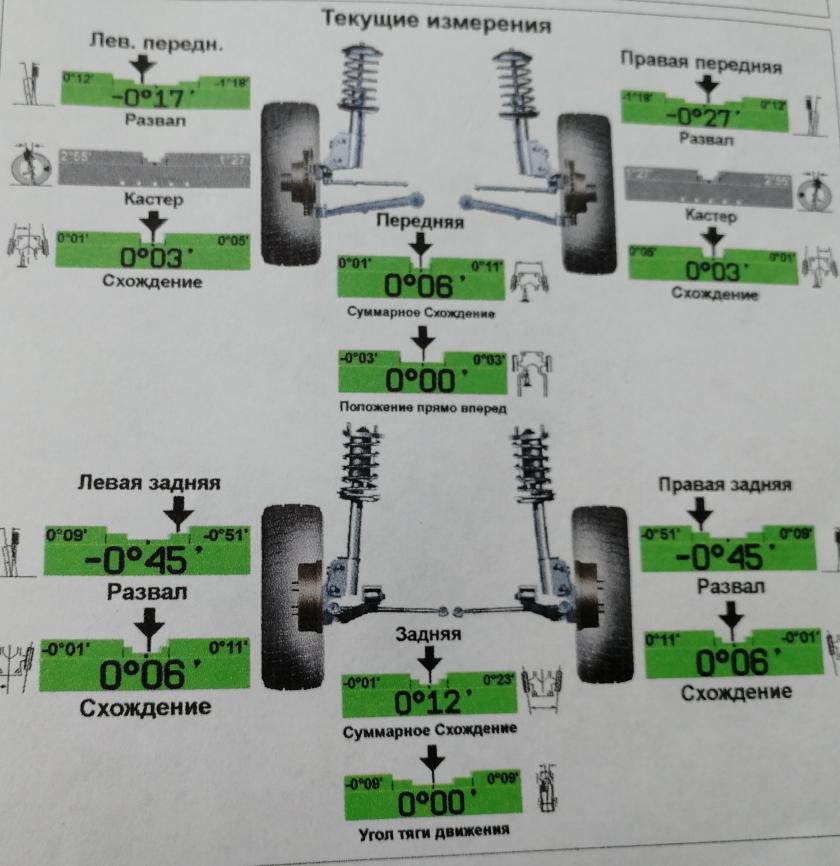

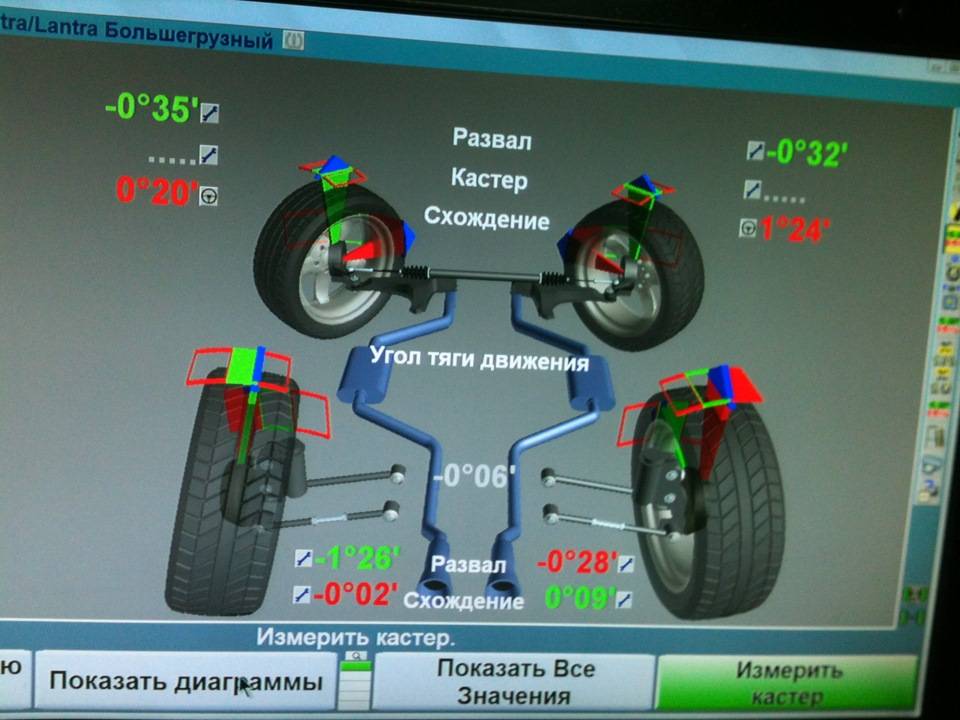

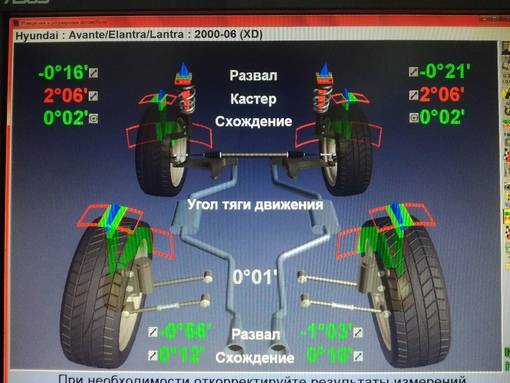

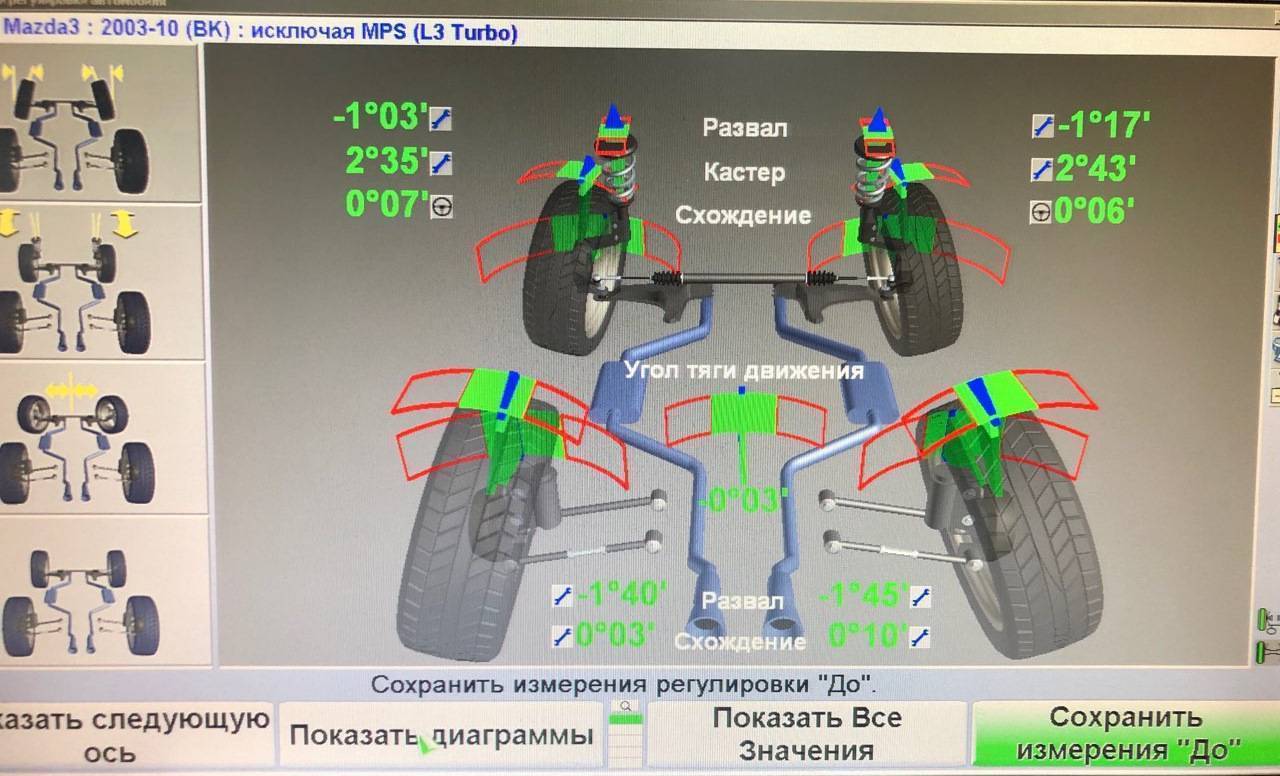

    Компьютер считывает информацию с каждого колеса и показывает на каком колесе какое отклонение.





Данный Рено Меган Сценик, проехав 1 км по прямой линии, сместится на 4 м в сторону. Это допустимо.

    При регулировке автомобиля, сначала нужно выставить заднюю часть, которая более жесткая, нежели передняя.





    Все схождение регулируется рулевой тягой. Тяга прикручена к рейке, она вкручивается или выкручивается в зависимости от положительного или отрицательного показания компьютера.





Рено Меган Сценик







Фольксваген Пассат Б3

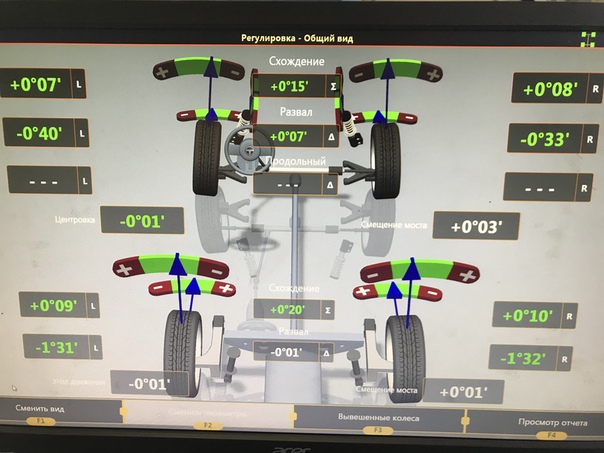

    Компьютер в реальном времени показывает, насколько мастер изменил значения.

    Далее необходимо повращать руль – создать видимость поворота и повторить измерения. При необходимости провести повторную настройку.





Совет от Сергея:     После замены рулевой рейки, важно посчитать кол-во витков и с каждой стороны оставить равное кол-во витков. В противном случае в одну сторону руль будет делать 2 оборота, а в другую 2,5, например.





Развал:



Справка: Развал — угол наклона колес по отношению к дороге в вертикальной плоскости (угол γ). Как правило, у передних колес современных автомобилей развал нулевой или положительный, то есть верхняя часть колеса немного наклонена наружу. Но на гоночных автомобилях развал делают отрицательным.



На испытании все того же Сценика, компьютер показал, что передняя часть в норме, а вот сзади есть смещение моста.

    Чтобы узнать, почему из-за чего появилось это смещение — нужно задаться целью, обычно подлежит замене амортизатор (тросион). В данном случае правый.



     Развал регулируется либо эксцентриками на оси рычага, либо стойками:







    В Сценике Развал по заводу не поддается регулировке. Таких автомобилей, на самом деле, много. Это показал и компьютер:





    К примеру, у распространенных ФВ Пассатов: у 3-го и 4-го развал регулируется стойками, а уже у 5-го и 6-го не регулируется, выставлен по заводу.

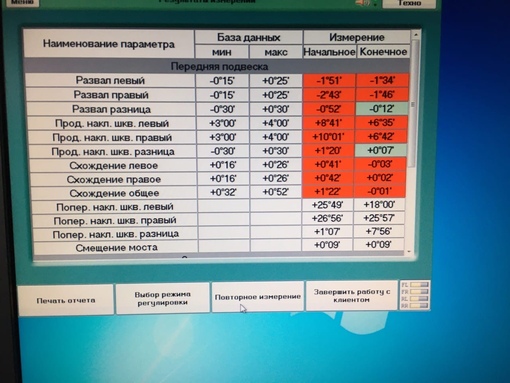

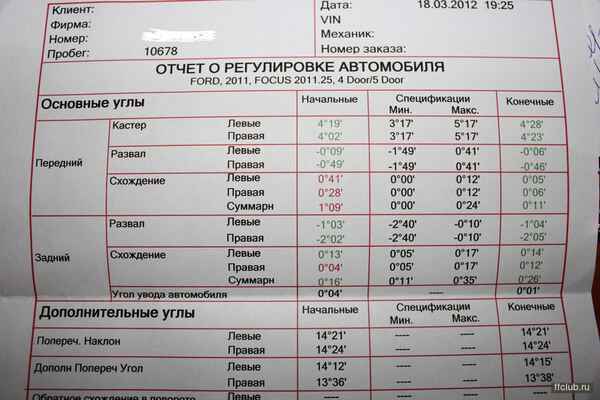

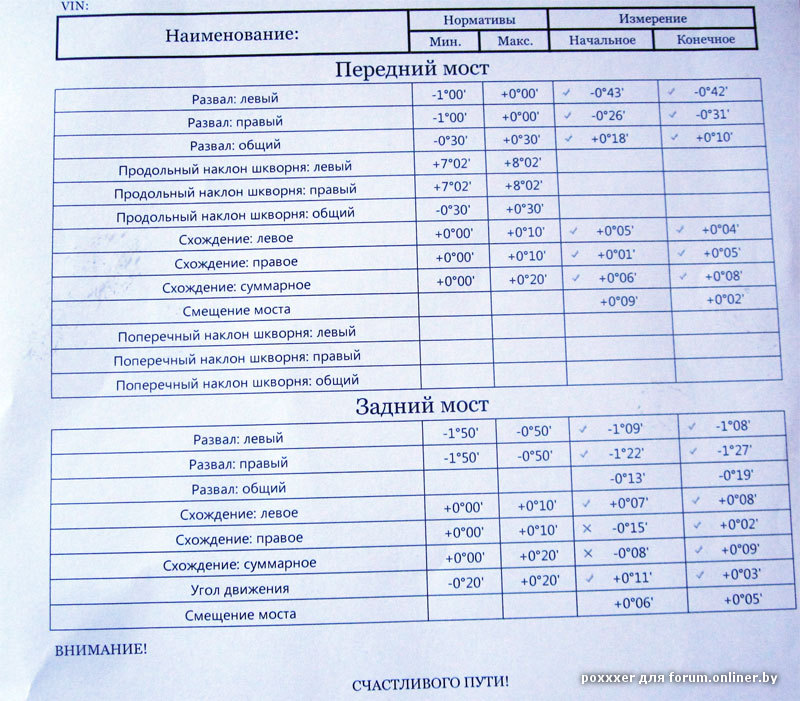

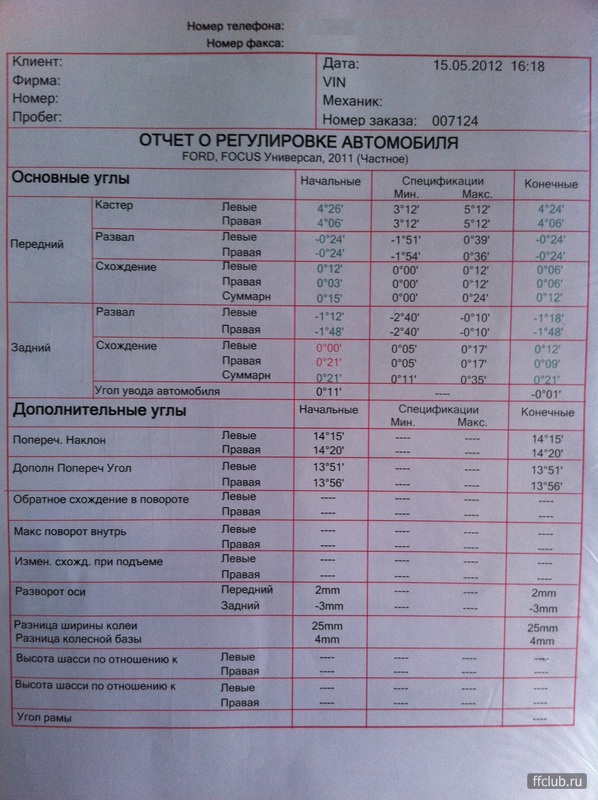

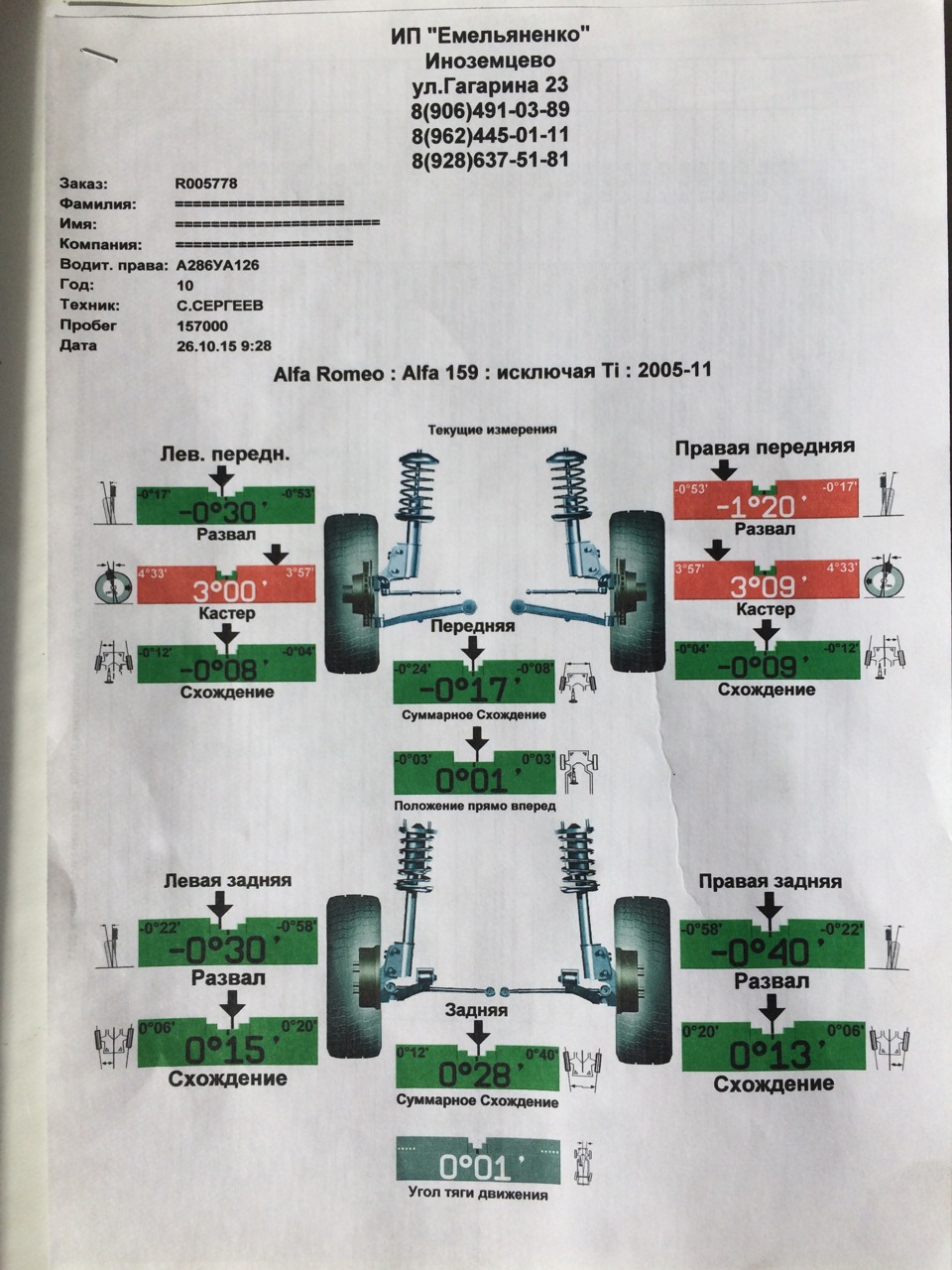

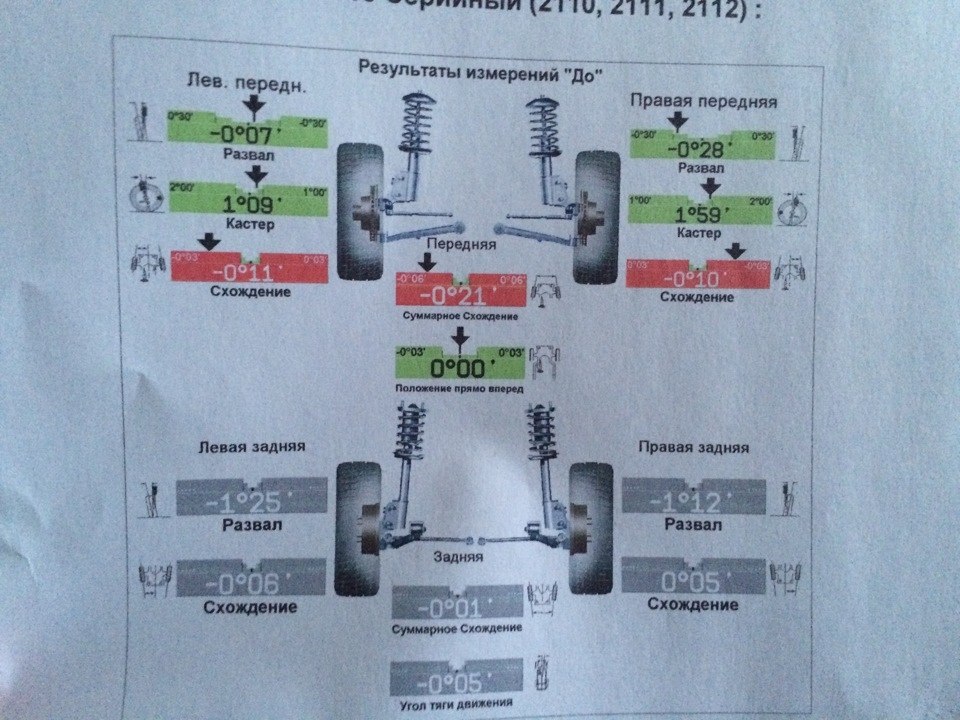

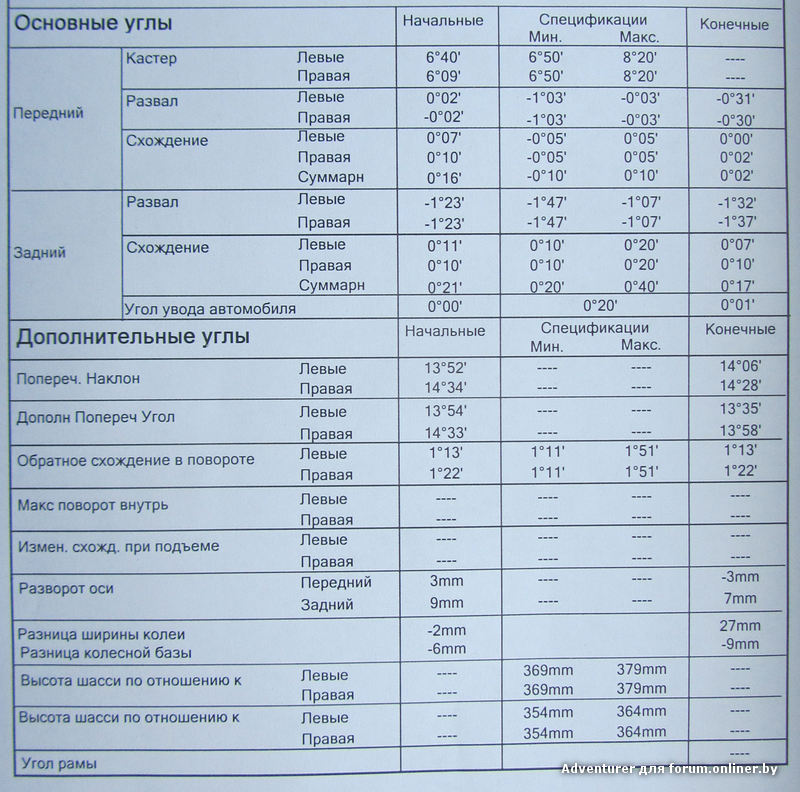

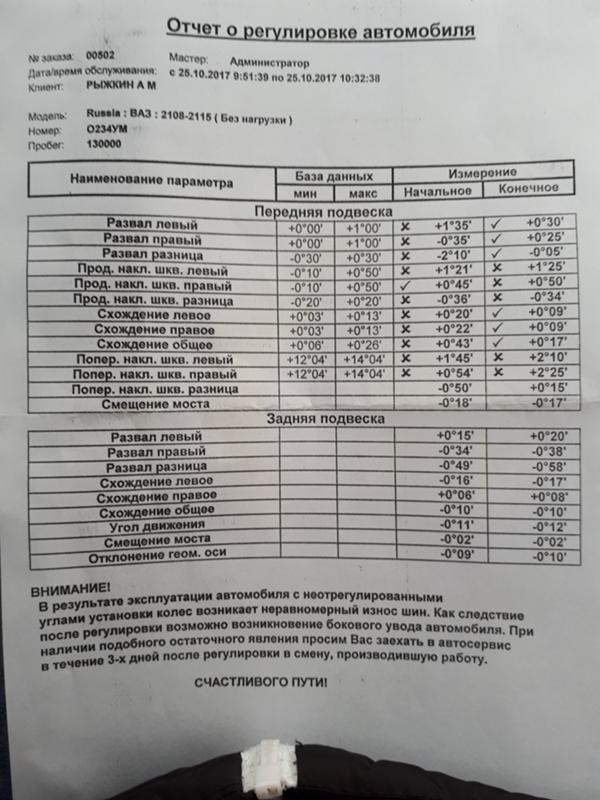

    После настроек, конечный результат выводится на экран и клиенту выдается распечатка всех значений:





Компьютер позволяет вести базу каждого клиента:







    Пора, пожалуй, ответить на главный вопрос темы: когда НУЖНО делать Развал-Схождение в автомобиле?
        1.    Резина начала неравномерно изнашиваться. В народе говорят: начало есть резину.
        2.    Автомобиль начал ехать криво, смещаться от прямолинейного движения.
        Интересно, что эти два пункта не взаимосвязаны!

    Когда ЖЕЛАТЕЛЬНО делать Развал-Схождение:
        1.    После замены какой-либо детали подвески.
        2.    При переобувки с лета на зиму и наоборот. До посещения шиномонтажа или после – роли не играет. Впрочем, этот пункт является далеко не критичным. Можно и обойтись без услуги.

    К слову, на станции имеется и другой прибор, его предшественник - СКО-1М, он хорошо известен и широко распространен в нашем городе. Особенность СКО-1М в том, что он не прихотлив. Даже после падения, его легко настроить в течении 10 мин.







    Казалось бы СКО-1М – прошлый век, но и он часто приходит на помощь. Например, когда на станцию приезжает автомобиль, собранный из двух половинок, либо авто до 95-96 г.в. со смещенной задней балкой – у этих категорий автомобилей зад не регулируется и руль невозможно поставить ровно на современном оборудовании – компьютер пишет, что задняя часть автомобиля не поддается регулировке и отказывается работать с таким авто. Вот тогда на помощь и приходит СКО-1М, который в опытных руках мастера позволяет настроить даже такие автомобили.









    Интересные факты о схождении задних колес, Журнал АвтоРевю (2006 год / №22 (369) ):



Все знают, как важно следить за углами установки передних колес: они влияют и на управляемость, и на износ шин… А как насчет задней оси? Что будет, если, к примеру, от удара о бордюр нарушится схождение задних колес? Как поведет себя автомобиль, с нарушенным схождением задних колес: Заднее внешнее колесо, сильно повернутое наружу, уводит заднюю ось на обочину — машина срывается в занос Развернутое к центру поворота заднее «упорное» колесо перекладывает всю работу по восприятию боковой силы на переднюю ось — склонность к недостаточной поворачиваемости возрастает      Если у автомобиля отрицательное схождение задних колес, то есть задние колеса развернуты наружу по ходу движения. Тогда в повороте наружное заднее колесо (а при прочих равных условиях оно обладает гораздо большим сцеплением с покрытием, нежели внутреннее) будет слегка развернуто от центра поворота — и задняя ось будет стремиться обогнать переднюю. Автомобиль приобретает склонность к заносу!     При положительном схождении (колеса смотрят «внутрь») нагруженное колесо направлено к центру поворота — оно работает на недостаточную поворачиваемость. Слегка сведенные к центру колеса увеличивают стабильность движения по скоростной прямой и помогают подвеске самой «подруливать» в нужную сторону, компенсируя порывы бокового ветра.     Поэтому небольшое положительное схождение — хорошо! А вот отрицательное схождение («расхождение») — плохо.



    Если у вас есть вопросы, связанные с Развал-Схождением, пожалуйста, задавайте. Мы планируем продолжить раскрывать тему, тем более рассказать еще есть о чем!





Развал и схождение колес автомобиля

Причиной нарушения управляемости автомобиля является неправильная регулировка углов установки колес. Расскажем что такое развал и схождение и когда его надо делать.

Схождение колес

Перед автомобиля (вид сверху). Схождение — разность расстояний А и Б. Если А больше Б, то схождение считается положительным. Если А меньше Б — отрицательное. Для переднеприводных машин схождение на передней оси делают нулевым или немного отрицательным.

Нормальное схождение передних колес — важный фактор устойчивости автомобиля. Его определяют, подсчитав разность между кромками шин в их заднем и переднем положениях, замеренных на высоте центра колес между одними и теми же точками обода. Если разность отличается от рекомендованной, схождение нуждается в регулировке.

Точную установку схождения выполняют только на СТО, предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага. Если проводили ремонт ходовой части, необходимо провести регулировку углов подвески.

Схождения регулируется изменением длины рулевых тяг. Для этого ослабляют стяжные хомуты и поворачивают регулировочные муфты на одинаковую величину в противоположных направлениях, изменяя длину боковых тяг. По окончании регулировки хомуты затягиваются, чтобы их концы после не соприкасались.

Развал колес

Это угол между вертикалью и плоскостью вращения колеса машины. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — отрицательный. Наглядней видно на картинке (вид спереди авто). На большинстве автомобилей производители делают развал нулевой или немного положительным. Для гоночных авто — выставляют отрицательное значение, чтобы улучшить управляемость. Для проверки развала нужно, чтобы давление воздуха в шинах было нормальным, диски не погнуты, свободный ход рулевого колеса должен соответствовать норме. Перед проверкой убедитесь в исправности шарниров рычагов передней подвески, шаровых опор, штоков амортизаторов. Развал регулируется изменением числа прокладок между осью нижнего рычага и поперечиной или поворотом эксцентрика на передней стойке. Также существуют для отечественных автомобилей пластины развала задних колес.

Когда делать

• После замены деталей подвески (амортизаторы, рулевые тяги).
• Шины неравномерно изнашиваются с внутренней или внешней стороны.
• Попали в яму, наехали на бордюр, после аварии.
• Часто ездите по плохим дорогам, не устраивает управляемость машины.
• Руль стал крутиться туго, чувствуется «увод» в сторону при прямолинейном движении.

Как правильно

Для проверки развала-схождения может использоваться различное оборудование. От современных 3D стендов с лазерными датчиками до дедовских методов с зеркалами. Важнее — опыт и квалификация специалиста, чем стоимость оборудования. Например, перед работами нужно обязательно проверить давление в шинах. Если этого не сделать — вся работа будет бесполезной. Также нужно разгрузить машину или использовать таблицы для частичной нагрузки автомобиля. Далее нужно устранить биение колеса машины и погрешности прибора. При этом не забыть проверить состояние подвески. Например, если сайлент-блок имеет большой люфт — то регулирование углов подвески — бесполезное дело. Потом мастер должен найти данные вашего конкретного автомобиля (если регулировка компьютерная) и по ним делать проверку углов. По результатам вам должны дать распечатку показаний до и после.

На современных авто регулировка развала-схождения не требуется. Конструкция подвески такая, что она исключает изменение углов колес в течении определенного периода эксплуатации. Необходимо делать только после ремонта подвески или аварии (сильного наезда на бордюр).

Особенности прохождения процедуры диагностики развала и схождения на авто

Процедура регулировки развала и схождения необходима для каждого автомобиля. Вне зависимости от его класса и типа. Рекомендуется в качестве профилактики проводить диагностику хотя бы один раз в год. От того насколько корректно и профессионально будет выполнена диагностика, зависит и конечный результат.

Устаревшее оборудование и низкоквалифицированный персонал автосервиса могут стать причиной того, что вместо правильной настройки угла колес, итоговый результат станет еще хуже. Это приведет как минимум к быстрому износу покрышек и снижению управляемости транспортного средства. Самое плохое, что может случится из-за некорректной настройки развала и схождения — ДТП.

Почему нужно обязательно проверять развал-схождение?

Каждый производитель автомобилей устанавливает индивидуальные настройки развала и схождения для каждой модели. Углы колес устанавливаются исходя из конструктивных особенностей автомобиля, его скоростного режима, класса. Правильные настройки задаются при моделировании и последующем тестировании на специальном полигоне. Пренебрегать этими базовыми настройками не стоит.

Даже в условиях идеальной дороги и аккуратного вождения, развал и схождения требуют калибровки. Что уж говорить о наших реалиях, где дороги зачастую представляют собой сплошные колдобины и выбоины.

Для автомобилей производства СНГ и старых моделей производства СССР, рекомендуется проверять развал и схождение каждые 15 – 20 тыс. км. Для иномарок этот показатель выше — 25 – 30 тыс. км. Также проверка нужна, если произошло ДТП, наезд в глубокую яму или появился неравномерный, быстрый износ покрышек.

После калибровки углов наклона колес удастся:

• экономить топливо;
• повысить устойчивость авто на поворотах;
• улучшить управляемость автомобилем;
• снизить износ покрышек.

Процедура проверки и настройки развала-схождения редко занимает более 2-х часов. На современном оборудовании проверка и калибровка выполняется около 30 минут.

Процедура калибровки развала-схождения на стенде

Несмотря на то, что существует несколько разновидностей тентов, процедура выглядит похожей для всех. Отличается технология. Так, стенды бывают:

• оптические;
• лазерные;
• компьютерные с датчиками и видеокамерами (3D стенды).

Оптические являются морально устаревшими и обеспечивают низкую точность определения углов наклона колес.

В автосервисах чаще можно встретить лазерные и набирающие популярность за счет скорости, точности — компьютерные.

Автомобиль заезжает на специальный стенд, который выровнен по уровню. Специалист подымает авто на необходимую высоту. Далее проверяется состояние подвески, а именно:

• рулевые наконечники;
• рычаги подвески;
• пружины подвески;
• сайлентблоки и т. д.

Затем проверяется давление в покрышках и при необходимости выравнивается в каждой шине. Оно должно быть одинаковым везде.

Перед тем, как проверить развал-схождение, необходимо по возможности освободить багажник автомобиля.

Следующий этап зависит от стенда. В любом случае на все колеса устанавливаются специальные устройства. В случае с 3D стендами — это мишени. Руль устанавливается ровно и фиксируется, далее автомобиль нужно слегка прокатить вперед и назад. Видеокамеры считывают информацию и отрисовывают трехмерную модель, где и отображены все параметры в реальном времени. Механик производит калибровку до нормализации показаний.

Когда нужно делать развал схождение колёс?

ЧТО ТАКОЕ СХОД-РАЗВАЛ КОЛЕС АВТОМОБИЛЯ

Развал-схождение (распространены также такие названия сервисной операции  как сход-развал и регулировка углов установки колес или же сокращённо РУУК) – это процедура,  направленная на регулировку колёс относительно кузова. Если сход-развал не выполнен или сделан неграмотно, это чревато для транспортного средства и его владельца рядом проблем:

• Нарушается курсовая устойчивость.
• Машину начинает «заносить».
• Теряется маневренность.
• Транспортное средство начинает «съедать» увеличенное количество топлива. Особенно это ощутимо на коммерческом транспорте: грузовиках, тягачах, автобусах.
• Шины приобретают желание быстро «лететь». Если со сходом-развалом всё из рук вон плохо, то даже, если пройдено всего пятьсот километров дороги, новая покрышка будет стерта полностью.

Результат развал-схождения – обеспечение транспортному средству правильного положения колёс при разных углах поворота и на различных скоростях.

Прямое влияние оказывается на уровень безопасности движения. Если с развал-сходом всё в порядке при плотном трафике водитель в самый неожиданный момент обеспечит оперативное изменение траектории движения. При повороте не возникнет скольжения, а после прохождения поворота транспортное средство легко вернёт своё первоначальное положение.

Развал-схождение: геометрические показатели

Развал-схождение относится к регулируемым параметрам.

Главные геометрические показатели – это:

• угол схождения,
• угол развала,
• угол наклона колеса,
• расстановка колёс и осей.

Угол схождения

Угол схождения – это угол между средней плоскостью колеса и той плоскостью, которая параллельна к продольной плоскости симметрии транспортного средства, при условии, что колеса выставлены для прямолинейного движения.

Средние значения углов схождения:

• для переднеприводных: 0±10′.
• для заднеприводных: +15’±10′.

Сумма углов для левого и правого колеса образует полное схождение.

Если схождение левого и правого колеса равны, это половинчатое схождение.

Допуск в отклонениях схождения на каждое колесо на автосервисах составляет ±5′.

Угол развала

Угол развала (или просто развал) — угол, образованный между вертикалью и плоскостью вращения колеса.

Средние значения угла развала:

• для задней колесной базы – не превышает 0°40′-1°00′.
• для передней колесной базы – не превышает 0°15′-0°40′.

Конструктивно транспортные средства разнятся и исходные углы развала разнятся.  Бывает нулевой, отрицательный и положительный угол.

Теория:

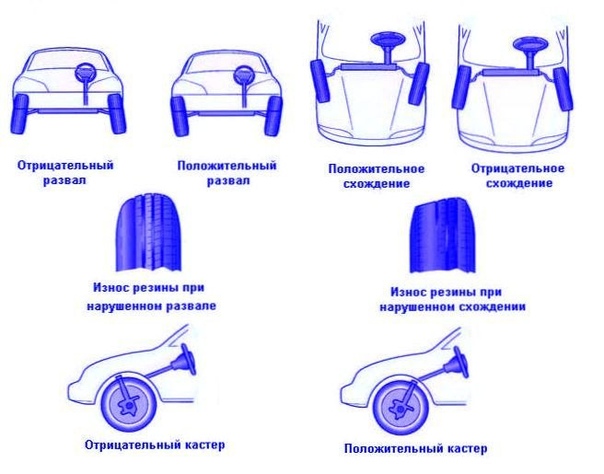

• Чтобы представить нулевой развал, представьте, что через центр колеса проходит перпендикулярная линия.

• Направление верхнего колеса в сторону центра машины характерно для отрицательного развала.

• Если же верхний край колес направлен наружу, то  речь идёт о положительном угле развала.

Практика:

• Выйдя с конвейера, большинство транспортных средств имеют нулевой развал.

• Чуть для меньшего количества транспортных средств характерен отрицательный развал.  Это в основном – гоночные машины. Отрицательное значение угла получает максимальный контакт колес с дорогой. Для гонщиков это приоритет №1. Правда, износ шин – колоссальный. Из-за этого это не вариант для «рядовых» автомобилей. Непрактично. Но в соревнованиях, когда важна, в первую очередь, скорость, нужный эффект легко получить. Для дрифта идеальней не придумать.

• Положительный развал уходит в прошлое. В 21-м веке автомобили с такими геометрическими параметрами не выпускаются, хотя в 80-е годы 20-го века с такими параметрами с конвееров сходил даже коммерческий транспорт. Яркий пример – знаменитые грузовики Tatra 815 с хребтовой рамой. Но в восторге от них часто были не автопарки, а…опять-таки шиномонтажники. Износ резины у них был предельно неравномерным, и для мастеров всегда находились заказы.

Угол наклона оси (кастер)

Существуют  продольные углы наклона оси поворота. Они регулируемы. Могут менять значение под воздействием веса груза в багажнике транспортного средства. Допуск для левой и правой стороны не может превышать значение 0°15′-0°40′.

Также существуют поперечные углы наклона оси поворота. Они нерегулируемы.

Обычно, когда на шиномонтаже говорят про угол наклона оси, имеется в виду продольный угол оси поворота.  Он расположен между перпендикулярной плоскостью к поверхности дорожного полотна и плоскостями симметрии колеса. Кастер показывает отклонение положения колеса относительно стойки амортизатора.

Расстановка осей и колёс

Под расстановкой осей подразумевают интервал между серединой передней оси и серединой задней оси.

Под расстановкой колёс подразумевают интервал между серединами колес конкретной оси.

Чем выше величина параметра расстановки осей, тем больше пространство салона. Чем меньше величина этого параметра, тем выше маневренность.

Нужно ли делать балансировку после сход-развала?

Как таковые сервисные операции, касающиеся развала схождения и балансировки, не взаимосвязаны. Поэтому нет чёткого правила: сделали РУУК – приступите к балансировке.

Важно понимать, что цели у этих процедур совершенно разные:

1. РУУК направлена на обеспечение колёсам геометрически правильного положения.
2. Балансировка колес избавляет от такой процедуры как биения колес при движении.

Но на практике при техническом обслуживании РУУК действительно делают часто в тандеме с балансировкой.  И здесь есть две причины:

Обе процедуры для профилактики рекомендуется выполнять каждые 7 00 000 –  8 000 км пробега, для старых автомобилей при езде по плохим дорогам и каждые 15 000 – 20 000 км.

Но, если речь идёт не о плановой диагностике и техобслуживании, то показания, которые являются громким звоночком для проведения той и иной сервисной операции, – разнятся.

Так «показанием» к РУУК выступает смена покрышек, монтаж новых дисков, регулярная езда с пробуксовкой. Балансировку же делают, если покрышки повреждены с одной стороны, беспокоит работа подвески (чувствуются удары), выполнялся ремонт ходовой.

Правда, если выполняется ремонт ходовой, не нужно сразу «пороть горячку». Необходимость проведения РУУК зависит от того, что конкретно меняли, и диагностических мероприятий. Если была демонтирована рулевая рейка с целью регулировки прижима или замены пыльника, то высока вероятность, что диагностика покажет: параметры не сбиты.

Если же проводилась замена рулевых наконечников, обстоятельства несколько иные. РУУК показан в обязательном порядке. И диагностические мероприятия в этом случае целенаправленно ориентированы на решение такого вопроса, насколько отклонились геометрические параметры.

Замена сайлентблоков: нужен ли сход развал?

У ряда автомобилистов возникает вопрос: а нужен ли РУУК при замене сайлентблоков.

Давайте разбираться: если замене подлежат сайлентблоки реек (рулевой, задней), передней оси, параметры сход-развала всегда отклоняются от нормы. И корректировать их нужно обязательно.

Порой возникает такая ситуация, что РУУК автомобилист выполняет регулярно, а с заменой сайлентблоков медлит. Это недопустимо. РУУК в том случае «адаптивен» не под норму, а под деформации, которые неизбежны из-за состарившихся сайлентблоков.

Что в итоге? Выброшенные деньги на ветер. Ведь сайлентблоки всё-равно придётся менять, а развал-сход делать повторно.

Нужно ли делать развал-схождение при замене шаровых опор?

РУУК – очень полезная для “здоровья” транспортного средства и обеспечения уровня безопасности процедура при замене шаровых опор.

При замене шаровых опор старые разбираются, образуется люфт и естественным путём изменяются геометрические параметры. Их нужно корректировать.

Нужно ли делать развал схождение после замены амортизаторов?

А вот после замены амортизаторов  РУУК – необязательная процедура, хотя автовладельцы как-раз часто воспринимают замену амортизаторов в качестве прямого стимула отправиться сделать сход-развал.

Дело в том, что хоть эти автозапчасти не оказывают прямого влияния на рулевое управление. У них нет «власти» над рулевыми тягами.

Как регулируется развал схождение?

Если работы выполняются традиционным способом, то рекомендуется придерживаться следующего алгоритма:

• Поднимите автомобиль на домкрате.
• Проверьте геометрию подвески.
• В случае проблем с подвеской – замените «нездоровые» детали, то есть осмотрите подвеску на предмет износа и трещин. Если никаких патологий не обнаружили идем дальше, если обнаружили, замените износившийся элемент, иначе наши усилия пройдут зря.
• Для ослабления развала вращайте эксцентрик и ослабьте контргайку (приём актуален для большинства современных транспортных средств).
• Измерьте результат развала.
• Для настройки схождения ослабьте тягу контргайки.
• Измените длину контргайки путем её вращения
• Затяните крепления.
• Опустите авто.

Работы всегда рекомендуется начинать с настройки развала, а не со схождения. Потому что при коррекции схождения на развал вы не повлияете, а если поступите наоборот, то в случае ошибок, допущенных на начальном этапе, все настройки «полетят».

Во время работ обязательно контролируйте давление в шинах. Важна его полная стабильность.

Если же используются 3D-стенды, то важно понимать, тут механизм следующий:

• сначала определяется пространственная ориентация осей вращения колес автомобиля (и несмотря на наличие хорошей техники шиномонтажнику важно чётко понимать суть геометрических параметров),
• далее в процесс включаются непосредственно 3D-стенды, огромное достоинство – возможность достичь синхронной компенсации.

Чем SENSYS Engineering полезен в освоении технологий РУУК?

SENSYS Engineering предлагает своим слушателям базовый электронный тренинг и система проверки знаний «Шины, диски и шиномонтаж». Это 16 интерактивных модулей и система тестов, которые «заточены» на освоение таких вопросов, связанных с устройством колёс автомобилей, дисков и шин транспортных средств, маркировкой, системой контроля давления в них.

В доступном и при этом информативном (концентрированная подача) виде рассматривается вопрос обслуживания и эксплуатация шин и дисков колес транспортных средств.

Общее (ориентировочное) время изучения материала: 10 часов. При этом так как продукт электронный, слушатели могут изучать материал в наиболее удобном для себя ритме.

На прохождение же тестов отводится 3 часа.

Регулировка развал-схождения: как отрегулировать и настроить угол схода колес

Выбор покрышек, шин и их установка – ключ к комфорту и безопасности вашего транспортного средства (ТС). Если вы пустите на самотек хотя бы один из шагов, автомобиль потеряет легкость в управлении, станет плохо входить в повороты, в салоне появятся сторонние звуки, а резина может износиться раньше времени. Что с этим делать? Давайте вместе разберемся с вопросами самостоятельной регулировки углов развала-схождения (РС) передних и задних колес.

Мы рекомендуем протестировать все части подвески и системы рулевого управления после замены комплектующих, ДТП или обнаружения связанных с ними неполадок. Это поможет сэкономить время, деньги и нервные клетки, а также не стать постоянным посетителем ближайшего автосалона из-за экономии на диагностике.

Углы установки колес (УУК)

Регулировка поможет вам проверить и, если нужно, поправить положение покрышек относительно дороги и друг друга. Показатели РС выражаются в градусах, минутах, миллиметрах и устанавливаются производителем автомобиля отдельно для каждой модели. Точные цифры, актуальные именно для вашего ТС, можно найти в интернете.



Есть три основных УУК:

• Развал – это угол расположения колес относительно дороги. Он бывает нулевым, при ровном положении, положительным, если покрышки отклоняются наружу, и отрицательным, когда они развернуты внутрь. При сильном нарушении это заметно и визуально. Грамотная регулировка позволит добиться комфорта, безопасности и легкой управляемости авто.

• Схождение – это УУК относительно продольной оси. Колеса могут быть абсолютно параллельными (при значении 0°), а также сход называют положительным при повороте шин внутрь и отрицательным при развороте наружу (в последнем случае также можно диагностировать расхождение).

• Кастором называют продольное положение колеса относительно нарисованной вертикали и его оси наклона. Показатель может быть нулевым (совпадать с перпендикуляром к поверхности), положительным (у грузовых авто он всегда со знаком плюс) или отрицательным.



Есть еще одно понятие – разворот оси. Это один из вариантов неправильного схождения. Он заключается в том, что пара покрышек, часто задняя, при ровном положении руля синхронно «смотрит» не прямо, а в какую-нибудь из сторон. Конечно, управляемость из-за этого страдает и машину может значительно «вести» на дороге. Вот как выглядит проблема в проекции сверху:

Когда мы разобрались с тем, что же такое РС, объясним, почему процедуру проверки нужно проводить регулярно, а также рассмотрим, какие последствия могут быть, если про это забыть.

Признаки нарушения: как понять, что пора отрегулировать развал-схождение колес

• Значительный шум и вибрации, особенно, когда при повороте слышен свист – это резина стирается об асфальт.
• Руль стоит не ровно. Причиной могут стать криво поставленные оси и другие ошибки, допущенные при установке и регулировке подвески, блока управления. Кроме нарушенной геометрии это может быть старый рулевой наконечник, стертая изнутри или изношенная снаружи резина.
• Авто может уводить в какую-то из сторон. На самом деле объяснений такого нестабильного поведения много. Одним из них можно назвать износ покрышек. Чтобы исключить это и не заезжать лишний раз на СТО, можно посмотреть на индикаторы изношенности на покрышке. Иногда дело в балансировке, и вы можете исправить ситуацию несколькими грузиками. Но в любом случае дорога вашему автомобилю одна – в шиномонтаж.
• Сложная управляемость. Когда рулевое колесо стало труднее поворачивать, оно буквально упирается даже при наличии гидравлического усилителя руля. Виной может быть излишне положительный развал. Есть еще одна причина, которую проверить намного проще, – это недостаточное давление в шинах. Подкачайте воздух, выровняйте «атмосферы», а потом сделайте тестовый заезд. Если изменений нет – едьте в СТО.
• Неравномерный и скорый износ покрышек, когда протектор стирается участками – внутри или снаружи. Но самое сложное в том, что на первых этапах раннее изнашивание можно не заметить. Но когда на шине уже проглядывается корд – пора задумываться не столько о геометрии, сколько о замене покрышек на новые.
• Неустойчивое положение на дороге, плохая управляемость при разгоне от 80 километров в час.
• Заносы задней части автомобиля на скользком дорожном покрытии, во время дождей.

Любые неполадки в сфере рулевого управления требуют срочного посещения СТО, диагностики и выполнения регулировки схода-развала передних колес, если проблема не в чем-то другом.

Когда балансировка обязательна

• Когда заменяется шаровая опора, потому что в это время меняется наклон покрышки.
• При замене рулевых наконечников. Настройка здесь напрямую связана со схождением.
• Если изношен старый и поменян на новый ШРУС (шарнир равных угловых скоростей). Деталь не влияет на подвеску напрямую, но когда заменяется эта запчасть, приходится разбирать всю остальную систему, в том числе вышеперечисленные комплектующие.

Когда вмешательство не требуется

Многие специалисты, которые хотят не только помочь вам с проблемой, но и заработать, предлагают провести дополнительные бесполезные процедуры. К таким часто относится и регулировка РС. Если вы не уверены в необходимости назначенных услуг и не знаете, когда можно отказаться и не регулировать сход-развал, запоминайте:

• Замена покрышек. Они никак не воздействуют на ось и иные УУК.
• Любые взаимодействия с амортизаторами. Но если пружины сильно изношены, авто опускается, из-за нового положения приходится подстраивать геометрию.
• Установка стабилизаторов.

Не ведитесь на хитрые уловки сотрудников автосервиса и избегайте лишней траты денег. Лучше не пропускайте плановую диагностику, наблюдайтесь у проверенных механиков и избавляйтесь от проблем сразу.

Наша продукция

Где провести процедуру

Вы можете пойти по одному из двух путей:

1. Сделать балансировку своими силами, но для этого понадобится купить, разместить и разобраться с оборудованием, а также приобрести гараж, с ямой, и знать, что вообще делать. К тому же, некоторые автомобили, в том числе грузовые, самостоятельно обслуживать очень сложно. Главный плюс: это бесплатно. Точность может быть неплохой, при знании дела, но не идеальной, как у профессионала.
2. Обратиться в сервисный центр. Специалисты знают об особенностях разных моделей авто, имеют выбор деталей и качественное оборудование для их установки. Этот вариант быстрее, качественнее и надежнее еще и потому что многие сервисы дают гарантию на работу.

Для чего проводится настройка схода-развала

Большинство автолюбителей знают, как ведет себя транспортное средство с правильно рассчитанными углами установки колес.

• Машина будет устойчиво вести себя на поворотах и прямой дороге даже при больших скоростях, потому что контакт протектора с дорожным покрытием будет оптимальным.
• Повысится управляемость. Рулевое колесо оси, а вместе с ними и автопокрышки, будут чутко реагировать на любое движение водителя. На бездорожье, в условиях снега и дождя заносов будет намного меньше.
• Износ шин проходит равномерно по всему периметру прилегающих участков резины.
• Экономится топливо.

Регулярное проведение процедуры позволяет, во-первых, сэкономить, а во-вторых, увеличивает безопасность езды.

Как регулируется развал-схождение в автосервисе: преимущества и недостатки

Во многих салонах процедура давно компьютеризирована, поэтому о точности результатов можно не говорить – это основной плюс. Также отметим:

• Экономию времени – пока мастер занимается машиной, вы можете попить кофе в комнате ожидания.
• Мастерство. Процесс не элементарный, но проводится часто, поэтому большинство монтажников имеют опыт и смогут справиться с любой проблемой.
• Возможность на месте провести дополнительные манипуляции – сменить зимний комплект резины на летний, бортировать ее, отремонтировать порез, произвести балансировку, подкачать воздух в шинах и далее по списку.

Основной недостаток заключается в следующем: на СТО редко приезжают именно за процедурой настройки развала-схождения. Обычно ее предлагают или даже навязывают ремонтники, утверждая, что машина развалится пополам при первом повороте руля. Но иногда стоит прислушаться к рекомендации, тем более, если вы давно не проводили плановый осмотр. Его рекомендуют делать не реже, чем раз в 30 тысяч километров пробега.

Особенности самостоятельной регулировки – плюсы и минусы

Самоучки, конечно, могут провести процедуру не хуже специалистов, особенно если в запасе есть все инструменты, опыт и знания по теме. Но без навыков вы только навредите транспорту и потратите еще больше средств на его восстановление. Недостатков самостоятельного ремонта множество:

• Нет специализированной техники, стенда, компьютерной диагностики – точность из-за этого значительно страдает.
• Владелец не знает заводских особенностей и параметров своей модели автомобиля. В некоторых машинах по умолчанию стоит небольшой развал или присутствует отрицательный/положительный угол Кастора. Не зная этого, можно «обнулить» все показатели, что негативно повлияет на ходовые качества.
• Отсутствие проверки остальных узлов. В автосервисе при регулировке одновременно осматриваются и другие части подвески, системы рулевого управления. Если что-то сломано или подходит срок естественной замены расходника, об этом оповещается владелец авто, чтобы настройка РС не проводилась дважды.

Главный и, пожалуй, единственный плюс такого варианта – он бесплатный.

Из-за чего сбивается сход-развал

Косвенными причинами могут являться:

• Агрессивный стиль езды.
• Участие в аварии.
• Попадание в яму, люк, выбоину.
• Частое передвижение по бездорожью и пересеченной местности.
• Использование резины с разными протекторами или со значительным износом.
• Замена одной из частей подвески.

После попадания в какую-то из этих ситуаций в авто могут произойти поломки, при которых не рекомендуется ехать даже до СТО. В остальном мы рекомендуем регулярно производить профилактические проверки. Лучше всего – два раза в год, потому что все детали узлов изнашиваются естественным образом и постепенно приходят в негодность. Из-за постоянной вибрации УУК могут произвольно отклоняться.

Когда установка развала и схождения колес не помогает

Даже у профессионального и опытного автомеханика не всегда получается выставить рекомендованные заводом-изготовителем углы. Этому могут препятствовать запчасти, которые уже износились и требуют замены. Их использование в автомобиле приводит к возникновению люфта. Именно по этой причине любой хороший мастер не берется за выравнивание геометрии до того, как проведет хотя бы визуальный осмотр всей ходовой.

Еще одно возможное объяснение – это разные деформации корпуса. К этому приводят сильные процессы коррозии на кузове, последствия ДТП, появившиеся при эксплуатации вмятины.

Также есть нюанс, который можно проверить даже самостоятельно, – это автомобильные шины. На них часто обнаруживается неравномерный износ, грыжа или проблемы с балансировкой. Исправить ситуацию можно после полной замены колес или хотя бы их перестановки местами. В результате машину перестанет вести либо уводить ее будет уже в другую сторону. В последнем случае выход один – СТО.

Правила: как безопасно регулировать развал-схождение

Дадим несколько рекомендаций:

• Перед началом процедуры узнайте в интернете, прочтите в документах или другом источнике УУК для конкретно вашей модели автомобиля.
• Запишите величину текущих показателей.
• Обязательно используйте манометр для определения давления в шинах, оно должно быть одинаковым и соответствовать марке транспортного средства.
• Проводите затяжку гаек на дисках когда авто четырьмя колесами стоит на земле, а не находится в подвешенном состоянии.
• Сперва приступайте к развалу, только затем – к сходу. Тогда параметры останутся точными.

Почему регулировка может сбиться

Иногда углы меняют установленное положение буквально на следующий день после настройки. Автолюбители находят такие объяснения:

• Слетает резьба с болтов.
• У подвески присутствует люфт.
• Рейка не герметично прикреплена к кузову.
• Стерлись наконечники рулевой тяги.
• Плохое крепление усов.

Еще раз дадим совет: проверяйте всю ходовую часть в комплексе, а не только показатель РС. Или обращайтесь к специалистам, в салонах такие ошибки не допускаются.

Как регулировать УУК по отношению к плоскости касания

Делайте следующее:

1. Поднимите авто на домкрате.
2. Осмотрите весь узел на предмет износа или неполадок.
3. Найдите контргайку, ослабьте ее.
4. Многие спрашивают, чем (какими болтами) регулируется сход-развал колес. Нам нужен крепеж эксцентрик, он прикрепляет рычаг подвески к кузову автомобиля. Его можно рассмотреть на фото ниже. Именно этот элемент нужно вращать, чтобы изменить угол установки.

1. Опустите машину, откатите ее на 1,5 метра назад и обратно.
2. Измерьте показатель отклонения.
3. Если он в норме, контргайку можно затягивать.

Настройка схождения

Алгоритм действий:

• Поднимите на домкрате ваш транспорт.
• Ослабьте гайки, которые держат рулевую тягу.

• Вращайте этот элемент, достигая уменьшения расстояния.
• Затяните крепежи и опустите авто.

Посмотрим видео, в котором есть подробное описание всех процессов:

Разновидности оборудования для регулировки

Чем дальше шагают технологии, тем больше приборов создают для быстрой и точной проверки технического состояния ТС. Рассмотрим самые популярные и эффективные из них.

Оптический стенд

Первый способ, который позволяет проецировать на экран положение покрышек и диагностировать развал или схождение. Для этого к резине прикрепляются специальные трубки, излучающие световые пучки. Проблема одна – вариант подходит только для диагностики передней оси.

Лазерное оборудование

Лазер позволяет получить более точные результаты и проверить состояние УУК каждой из частей подвески. Но и эта система немного уходит в прошлое, потому что замещается на следующий вид.

Компьютерные комплексы

Здесь для анализа вместо устаревших излучателей используются цифровые датчики. Полученная информация проходит автоматическую систематизацию и отображается на экране в виде схем, диаграмм. Есть несколько подвидов стендов:

• кордовые;
• инфракрасные;
• радиоканальные;
• бесконтактные.

Они различаются по способу передачи данных и работы с ними.

3D-стенды

Программное обеспечение может отслеживать точки перемещения колес, анализировать их и сравнивать с моделью-эталоном. Это позволяет быстро и грамотно выставлять углы.

В статье мы разобрали, как правильно сделать развал-схождение, и теперь вы знаете все необходимое для самостоятельного проведения процедуры и сможете проверить результаты после обращения в СТО. Напомним, что показатели напрямую зависят от износа автошин. Если резина уже износилась, закажите качественные покрышки для грузового транспорта в интернет-магазине vezikolesa. ru.

Над материалом работали:

Михаил Руднев

Автомеханик

Ужасы развал-схождения – Автомастерская №1

Каждый уважающий себя и свою машину автомобилист Новосибирска, конечно же, знает, зачем нужно регулировать углы развал-схождения колес. Правильно установленные углы обеспечивают хорошую управляемость, долгий срок службы резины, и даже позволяют экономить топливо. Поэтому и предложений выполнить развал схождение в Новосибирске – великое множество. Но тут-то и таится главная опасность. Впрочем, обо всем по порядку.

Представьте себе ситуацию – в больницу привозят человека после ДТП. На правой ноге – открытый перелом, левая ступня вывернута, на руке выбиты суставы. А хирург, мурлыкая себе под нос любимую песенку, неспешно начинает делать несчастному маникюр и педикюр, ловко орудуя пилочкой для ногтей. Думаете, такое невозможно?

А вот в случае с развал-схождением – очень даже возможно. Согласно многолетнему мониторингу специалистов «Автомастерской №1», 9 из 10 автомобилей, катающихся по улицам Новосибирска, имеют те или иные проблемы с подвеской. Из них около 30% имеют в «ходовке» критически опасные дефекты, которые могут привести к серьезной аварии в любой момент. Регулировать развал-схождение у машин, имеющих проблемы с ходовой частью, не только бессмысленно, но и потенциально опасно.

Почему бессмысленно? Да потому что любой люфт, любой износ шаровых, опор стоек, рулевых наконечников и сайлентблоков позволяет колесам перемещаться в значительно больших пределах, чем допускается производителем. И настроенные углы тут же уйдут в плюс-минус километр. Для такого автомобиля процедура развал схождения, сделанная на самом классном и точном стенде, не что иное, как фикция, время — затрачено впустую, а деньги — выброшены на ветер. Почему опасно? Да потому что неисправные узлы подвески продолжают деградировать, а человек уверен – ну раз «сделали» мне развал-схождение, и на распечатке все углы «в зеленом», значит, все в порядке! И продолжает ездить, неся потенциальную угрозу как для себя, так и для других участников движения.

О чудовищных методах приведения показаний в «зеленые» сектора стоит сказать особо. Реальный случай. В «Автомастерскую №1» обратился владелец автомобиля, с просьбой отремонтировать подвеску. А развал-схождение он планировал отрегулировать у знакомого, чтобы сэкономить небольшую сумму. Осмотрев «Хонду», мастера обнаружили, что сзади есть «закисшие» сайлентблоки, и полноценная регулировка будет невозможна. Однако клиент решил эти узлы не ремонтировать, и уехал к знакомым делать развал-схождение. И «сделал»! И гордо показал потом специалистам распечатку с «зелеными» результатами. Но мастера «Автомастерской №1» не лыком шиты, и провели, так сказать, служебное расследование, в ходе которого доказали, что для получения «правильных зеленых» показаний горе-специалисты растягивали колеса на несколько миллиметров руками, а «сообщник» в это время нажимал на «Enter». Принтер, соответственно, печатал «идеальные» результаты регулировки, и на них все было в «зелени». Есть и другой путь, когда ради «хороших» показаний, закисшие сайлентблоки вынужденно перетягивают, создавая в теле резины преднапряжения. Разумеется, такой узел уже начинает работать ассиметрично и неадекватно, а перекрученная резина сайлентблока разрушается в считанные недели. А владелец так же безмятежно верит в «зеленую» распечатку и продолжает ездить на мине замедленного действия.

Мы сделали экспресс-обзвон десятка новосибирских СТО, предлагающих регулировку развал-схождения. И лишь по одному телефону нам предварительно порекомендовали проверить состояние подвески. В остальных девяти случаях менеджерам было совершенно неинтересно состояние ходовой части нашего воображаемого автомобиля. Это, без преувеличения – преступная халатность.

Если даже вам пообещают, что проверят ходовую часть, имейте ввиду – на стенде развал схождения диагностику сделать не удастся, ибо пластины под колесами будут повторять движение шасси при покачивании.

— Если бы на стенде развал схождения можно было бы проводить диагностику, мы не приобретали бы дорогую испытательную установку Актиа-Мюллер, и ряд аналогичных современных систем диагностики, а делали бы все диагностические и ремонтные работы прямо на нашем стенде развал схождения Hunter DSP 600 – улыбаются специалисты «Автомастерской №1». — И угробили бы точнейший агрегат за пару дней. В том то и дело, что точная регулировка развал-схождения должна производиться после завершения всех ремонтных работ – лишь тогда она имеет смысл!

Делая единовременно диагностику ходовой части, ремонт и, как финал – регулируя развал-схождение в одном месте, вы экономите время, нервы и деньги, да притом получаете твердую гарантию.

Ваш путеводитель по изгибу, повороту и зацепу

Если вы садитесь за руль семейного седана или полноприводного автомобиля с большим дорожным просветом, правильное выравнивание имеет большое значение. Вы хотите иметь возможность завернуть за угол, не пролив латте или энергетический напиток, и вы, безусловно, хотите иметь возможность ехать по прямой, не пробираясь через каждую милю. Когда развал, кастер и схождение должным образом согласованы с характеристиками вашего автомобиля, об этих настройках легко забыть.Но когда любой из этих трех параметров не выровнен, вы заметите это по своему рулевому колесу, расходу топлива и износу шин.

Вот как развал, поворот и схождение помогают максимально эффективно использовать шины и экономить топливо, а также повысить безопасность и управляемость.

Изгиб влияет на износ шин

Наклон шины и колеса в сборе внутрь и наружу (если смотреть спереди автомобиля) называется развалом. Когда верх шины наклонен внутрь, это отрицательный развал.При положительном развале верхняя часть шины наклоняется наружу. Каждый производитель устанавливает особое выравнивание развала колес для каждого производимого им автомобиля, которое может быть положительным, отрицательным или нулевым (0º). Когда развал находится под правильным углом, шина и колесо будут катиться прямо.

Как правило, развал играет ключевую роль в прохождении поворотов. Если развал не входит в диапазон производителя, это может вызвать проблемы с управлением и чрезмерный износ шин, что стоит ваших денег. Если у автомобиля есть регулировка развала задней оси, регулировка развала задней оси играет большую роль в обеспечении устойчивости на прямой и прохождении поворотов.

Изображение: Hunter Engineering Company

Ролик влияет на рулевое управление и управляемость

Пробовали когда-нибудь ездить на велосипеде, не используя руки? Тот факт, что вы могли это сделать, означал, что у вашего велосипеда был положительный ролик. Если бы заклинание было нулевым (0º) или отрицательным, ехать таким способом было бы почти невозможно. То же самое можно сказать и о вашем автомобиле.

Современные автомобили движутся с определенным положительным колесом, когда ось рулевого управления наклонена назад к водителю. Хотя кастер не влияет на износ шин, как развал, он оказывает большое влияние на рулевое управление и управляемость.

Чем выше колесико, тем более устойчивым будет автомобиль на высоких скоростях. Меньшее колесико означает более отзывчивое обращение.

Изображение: Hunter Engineering Company

Схождение — самый важный угол для срока службы шины

Из всех углов зацеп может легко выпасть. Схождение, которое правильно откалибровано в соответствии со спецификациями производителя (которое может быть как слегка положительным, так и отрицательным), будет иметь нулевое положение (0º) при движении по дороге. Это означает, что все шины и колеса в сборе (передние и задние) направлены в одном направлении.

Что означает, если зацеп смещен? Это означает, что ваши шины изнашиваются быстрее, чем должны, и вы сжигаете больше топлива, чем необходимо. Когда носок находится под правильным углом, на шинах меньше трения при качении. Когда они смотрят друг на друга (схождение) или друг к другу (схождение), они, по сути, слегка скребут дорогу на каждой миле.

Изображение: Hunter Engineering Company

Les Schwab делает выравнивание

В Les Schwab мы хотим помочь вам максимально эффективно использовать свои шины.Если вы давно не проверяли выравнивание или подозреваете проблему, загляните в любой из наших магазинов. Наши специалисты покажут вам, что необходимо для того, чтобы вернуть ваш развал, кастер и схождение в соответствии со спецификациями вашего производителя, чтобы продлить срок службы шин, повысить безопасность и управляемость, а также повысить экономию топлива.

Запланировать согласование

Camber, Caster, схождение / схождение nader bekeken

Развал, кастер, схождение / схождение объяснено

Ниже вы найдете объяснение положений колес развала, кастера и схождения / схождения.Сначала мы покажем вам, что означают эти термины. Далее мы объясним, как эти положения колес влияют на управляемость автомобиля.

КАМЕРА
Развал — это угол поворота колес по отношению к дороге, если смотреть спереди (перед автомобилем). Попробуйте представить себе вертикальную линию, проходящую через центр протектора шины. (Мы будем называть это «центральной линией»). При 0º эта линия будет перпендикулярна дороге. (Чернить). Если эти «центральные линии» образуют V-образную форму, мы называем это «положительным изгибом» (красной линией).«Отрицательный изгиб» возникает, когда эти линии образуют А-образную форму (синяя линия).

КАСТЕР
Здесь мы смотрим на машину со стороны. Теперь представьте линию, проходящую через ось поворота. Это ось, вокруг которой будут вращаться передние колеса при повороте. Обычно он проходит через шарниры верхнего и нижнего кулаков или через центральную линию точек поворота MacPherson.Зеленая линия указывает на «положительный ролик», поэтому верхняя часть этой линии наклонена к задней части автомобиля. Красная линия показывает «отрицательный заклинатель». Положительный ролик отвечает за эффект самоцентрирования, обеспечивающий устойчивость при движении по прямой. Это похоже на передние колеса тележки для покупок.

Схождение и схождение, также известное как положительный и отрицательный носок
Теперь посмотрим на машину сверху.Представьте себе линии в направлении движения, проходящие через центр протектора шины. (Имеется в виду положение колес). Красные линии показывают «положительный схождение», что означает, что линии пересекаются перед колесами («А-образная форма»). Зеленые линии показывают «отрицательный схождение», где линии пересекаются за колесами («V-образная форма»).

Часть 2: Как развал, наклон, положительный и отрицательный схождение влияют на поведение при вождении?

Развал
Развал обычно составляет от 0 градусов до 6 градусов (отрицательный).При прохождении поворотов кузов автомобиля начинает крениться / наклоняться. Это может привести к более положительному развалу колес (в зависимости от геометрии колес). Отрицательный развал компенсирует этот эффект, вызывая большую поверхность контакта между шинами и дорогой («след»). Это приводит к большему сцеплению с дорогой и устойчивости на поворотах. Кроме того, отрицательный развал вызывает приложение силы к колесам, которую мы называем «осевой развал». Эта сила хочет подтолкнуть колеса к центру автомобиля.

Если смотреть с высоты дорожного просвета, во время сжатия подвески будет возникать все более отрицательный развал (в зависимости от геометрии колес). При правильной регулировке развала шины изнашиваются более равномерно.

Вопрос Всегда ли отрицательный развал является положительным явлением?
Ответ №
Почему это вызывает больший износ внутренней части шин при движении по прямой. В случае экстремального отрицательного развала сцепление шин с дорожным покрытием может снизиться.Это связано с уменьшением контактной поверхности.

В идеале, шины всегда должны быть под прямым углом (перпендикулярно) к дороге при любых обстоятельствах. Для легкового автомобиля это будет сложнее, чем для гоночного. Причина в том, что у легкового автомобиля больший ход подвески, более мягкая подвеска и больший крен кузова. Мы также хотим, чтобы шины служили как можно дольше, но для гоночного автомобиля они должны прослужить ровно столько, чтобы достичь отметки финиша. В зависимости от типа гонки, квалификации, спринтерской гонки или гонки на выносливость можно выбрать разные настройки.Это означает, что для уличных / беговых автомобилей необходимо найти компромисс. Обычно это приводит к изгибу от -½ до -2 градусов (отрицательный).

У большинства уличных автомобилей есть ограниченное пространство для регулировки развала колес. «Диапазон настроек» часто составляет не более +0,5 и -1,5 градусов.

КАСТЕР (или КАСТОР)
Обычно это значение находится в диапазоне от 1 до 10 положительных градусов.

Вообще говоря, кастер применяется только к передним (т. Е. Рулевым) колесам.

Caster, помимо прочего, необходим для устойчивости на прямой линии, что также называется «эффектом самоуправления». Чтобы лучше понять заклинателя, мы проиллюстрируем его на передних (т. Е. Рулевых) колесах тележки для покупок. Если бы вы повернули эти колеса на 180 градусов, то у них был бы отрицательный кастер. Тележку теперь намного сложнее толкать (и она может даже заблокироваться). Он внезапно стал непредсказуемым и нестабильным. Положительный кастер также влияет на развал при рулевом управлении.Внешнее колесо получит более отрицательный развал, в то время как внутреннее колесо получит меньший отрицательный развал. Это явно приносит пользу сцеплению.

Более положительный ролик обеспечивает большую «обратную связь» во время вождения, особенно без усилителя рулевого управления. Вы можете подумать: чем больше положительного заклинателя, тем лучше. Однако это не так. По мере увеличения кастера рулевое управление становится тяжелее. И еще один минус. При повороте положительный кастер вызывает следующий эффект. Если есть более положительный ролик, динамическое давление колеса останется на внутреннем колесе, тем самым увеличивая сцепление с дорогой в передней части автомобиля.

Вообще говоря, настроить заклинателя очень сложно, если вообще возможно. Применение пластин изгиба / ролика Intrax позволяет мгновенно настроить как кастер, так и изгиб.

Схождение / схождение (положительный и отрицательный)
Это влияет на 3 важные характеристики вождения.
1. Износ шин.
2. Устойчивость к прямой.
3. Момент прохождения поворотов.

Для минимального износа шин было бы идеально, если бы шины были параллельны во время движения. Другими словами, ни положительного, ни отрицательного схождения, поэтому 0 градусов.

В автомобиле с передним приводом этого можно достичь за счет небольшого отрицательного статического схождения. У заднеприводного автомобиля действительно должно быть немного положительное схождение в таких условиях. Это особенно актуально для уличного использования. Для гонок это зависит от типа машины, шин и геометрии колес. Для заднеприводной машины отрицательное схождение передних колес и положительное схождение задних колес — обычное явление.

Существует разница между «статическим» и «динамическим» отслеживанием. Мы наблюдаем это в основном с переднеприводными автомобилями, но это также встречается и с заднеприводными автомобилями с независимой подвеской колес. При высвобождении движущих сил импульс приводных валов вызывает большую нагрузку на подвеску, а также на ее шарниры и соединительные элементы. Это приведет к перекосу конструкции подвески. Ведущие колеса хотят идти вперед и получат положительный схождение. Особенно это касается трамваев. Благодаря применению гибкой резины для обеспечения комфорта и снижения шума в этих типах подвески появляется гораздо больше движения. Вот почему статическое отслеживание часто начинается с некоторого отрицательного зацепа.

Высокий схождение приведет к «съеданию» внутренних краев шин, что приведет к дополнительному износу. Большое схождение приводит к большой нагрузке на внешнюю часть шин.

Отрицательное схождение в основном улучшает реакцию на рулевое управление.Положительный носок в основном увеличивает устойчивость прямой линии.

Иногда схождение или схождение применяется для другого эффекта: температуры шины. Очень важно, чтобы гоночные шины достигли надлежащей рабочей температуры, чтобы обеспечить максимальное сцепление и производительность. Когда шины остаются слишком холодными, решение может помочь так называемый скраб-эффект трекинга. Этот эффект скрабирования также оказывает очищающее действие на протектор шины. Это означает, что тормоза можно будет использовать с большей силой, и в углах будет больше сцепления с дорогой.

Легковые автомобили в основном имеют схождение (положительное схождение), так как в этом случае поведение рулевого управления приносится в жертву устойчивости на прямой. Для гоночных автомобилей поведение рулевого управления более важно, чем устойчивость на прямой, поэтому здесь предпочтение отдается схождению (отрицательное схождение).

В случае независимой подвески задних колес действуют также схождение и схождение. Грубо говоря, эффекты такие же, как и с передними колесами.

ЗАКЛЮЧЕНИЕ

Все вышеперечисленное имеет большое значение для управляемости и других вопросов, таких как износ шин, и давайте не будем забывать об удовлетворенности водителя.Поэтому наш совет: используйте только заводские настройки по умолчанию или значения, которые были протестированы и подтвердили свою правильность, в качестве отправной точки для хорошей настройки вашего шасси. При замене пружин, демпферов и / или пластин развала колес необходимо снова отрегулировать углы установки колес. Не пытайтесь сэкономить, не используя профессиональные услуги по регулировке углов установки колес на современном оборудовании. Это потенциально может полностью испортить ваши вложения в улучшение шасси. Ходовые качества могут ухудшиться до такой степени, что вы даже не заметите улучшения новой подвески.Внезапно изношенные шины могут преподнести неприятные сюрпризы. Например, опасные ситуации могут возникнуть из-за нестабильности на прямой / в поворотах и ​​/ или при торможении.

Мы надеемся, что информация, представленная на этой странице, расширила ваше понимание шасси автомобиля и заставила вас осознать его важность. Надеемся, вам понравится безопасное и ответственное вождение автомобиля!

Шины 101 на тяговое усилие, центровку и неравномерный износ автомобилей :: Souza’s Tire Service

Мы все время говорим с людьми, которые думают, что, поскольку их машина не тянет с одной стороны на другую, она должна быть выровнена. К сожалению, это ненадежный тест. У транспортного средства может быть тяга и изнашиваться шины, или он может ехать идеально прямо и изнашивать шины в спешке. В этой статье мы обсудим общие причины буксировки автомобиля — выравнивание или иное. Для этого разделим эту статью на три части:

• Выравнивание и тяга автомобиля
• Неравномерный износ и тяга автомобиля
• Другие причины тяги автомобиля

Центровка и тяга автомобиля

Тяговое усилие автомобиля может быть вызвано перекосом, но также может быть вызвано неравномерным износом шин, заниженной шиной с одной стороны или отслоением шины.На протяжении всей статьи мы будем возвращаться к выравниванию и конкретным видам неравномерного износа, которые оно вызывает, но в этом разделе мы имеем дело с тяговым усилием транспортного средства и постараемся объяснить наше вступительное заявление.

Центровка

имеет три основных параметра: развал, поворот и схождение.

Развал — это наклон шины сверху вниз. Если шина наклоняется вверху (по направлению к автомобилю), она имеет «отрицательный» развал. Если он наклоняется вверху (в сторону от автомобиля), он имеет «положительный» развал.Типичный развал на современных автомобилях составляет от 0 до 2 градусов отрицательного (вверху), в то время как во многих классических автомобилях (от 50 до 70) используется положительный развал от 0 до 1 градуса (вверху). Кувырок может вызвать тягу, но не потому, что он крайне отрицательный или положительный, а потому, что он меняется от стороны к стороне. Если причиной вашего тяги является развал, он всегда будет тянуть в сторону с большим развалом (от отрицательного к положительному). Если у вашего автомобиля отрицательный развал 0,5 градуса с одной стороны и отрицательный развал 1 градус с другой стороны, он будет тянуть до.Сторона 5 градусов (поскольку -5 больше -1). Или, если у него положительный развал на 1 градус с одной стороны и положительный развал 0,5 градуса с другой, он будет тянуть до 1 градуса (поскольку 1 больше 0,5). Тем не менее, разница в разгибе из стороны в сторону не приведет к износу шин, только экстремальный развал, отрицательный или положительный, вызовет износ шин, но этот износ будет относительно медленным.

Caster немного сложнее объяснить, но он связан с углом между шаровыми шарнирами или на тележке с подкосом от верха стойки до нижнего шарнира.Вы можете представить этот угол как вилку велосипеда. Велосипедные вилки наклонены вперед внизу (или к автомобилю вверху), что является «положительным» колесом. Положительный кастер — это то, что позволяет вам ездить на велосипеде без рук. То же самое и с четырехколесными автомобилями. Если у вас недостаточно положительного ролика (вилка слишком мало наклонена вперед), машина будет блуждать и чувствовать себя нестабильно. Если у вас слишком много положительного заклинателя, машину будет труднее повернуть. Однако, как и в случае с развалом, тяговое усилие автомобиля вызвано не слишком большим или слишком маленьким колесиком, а боковым дисбалансом. Насколько нам известно, все четырехколесные автомобили спроектированы с положительным роликом (вилка направлена ​​вперед внизу). Итак, мы говорим о более-менее позитивном заклинателе. Изгиб может тянуться к положительному положению (больший наклон вверху), но заклинатель будет тянуть в сторону отрицательного или меньшего заклинателя. Итак, если вы думаете о двух передних колесах как о паре велосипедных вилок, разнесенных на расстоянии, более положительный поворот на одной стороне будет означать, что одна из вилок «велосипеда» была дальше вперед, чем другая (хотя это на самом деле это просто угол, измеряемый в десятых долях градуса).Таким образом, автомобиль будет тянуть в сторону с «вилкой» дальше назад. Опять же, заклинание, как и изгиб, может вызывать натяжение, но заклинание редко вызывает большой износ. (Примечание: самоустанавливающееся колесо имеет значение только для вращающихся колес, поэтому, если у вашего автомобиля нет рулевого управления задними колесами, его можно будет регулировать только передним. )

Toe in просто как звучит. Если вы смотрите на свои ступни, и ваши пальцы ног находятся дальше, чем ваши пятки, это имитирует «носок наружу», если пальцы ног находятся дальше, чем ваши пятки (косолапость), что имитирует «носок внутрь».Очевидно, у вас могут быть даже пятки и пальцы ног (ноль зацепа) или один указывающий и один внутрь. Однако, даже если один находится внутри, а другой нет, вы просто поверните рулевое колесо, чтобы ехать прямо по дороге. Таким образом, схождение (или наружу, или и то и другое) определенно может сделать ваше рулевое колесо кривым при движении по прямой, но почти никогда не вызывает тяги. С другой стороны, хотя это может и не вызывать тяги, это самая главная причина преждевременного износа шин. При достаточной погрешности зацепа ваши шины могут изнашиваться в очень большой спешке, худшее, что мы видели, — это 3 дня на новых шинах! И 5000 миль на новых шинах — это совсем не необычно, даже если автомобиль может идеально двигаться по дороге!

Итак: развал и кастинг заставят ваш автомобиль тянуть, если они неровные, но вызовут небольшой износ шин, в то время как схождение не заставит ваш автомобиль тянуть, но может вызвать чрезвычайно быстрый износ шин. Вот почему ваш автомобиль может тянуть и не изнашивать шины, или он может ехать по прямой и в спешке разрушить их!

Неравномерный износ и тяговое усилие автомобиля

Мы должны предварить это, сказав, что наибольший неравномерный износ вызван несоосностью. Однако, если вы выровняли автомобиль, а шины по-прежнему имеют неравномерный износ, автомобиль часто будет тянуть. Это одна из причин того, что необходимо различать натяжение, вызванное износом, и усилие, вызванное выравниванием. Конечно, выравнивание могло вызвать износ, но тогда износ может вызвать натяжение.

Существует два основных типа неравномерного износа, из-за которых автомобиль может тянуть: задирание и односторонний износ. «Купирование» — это термин для рисунка износа, когда блоки протектора по окружности шины имеют высокие и низкие точки. Один тип коробления может быть вызван перекосом задних колес переднеприводных автомобилей. Другой, более распространенный тип купирования — это норма для передних колес с полным приводом и некоторых коммерческих автомобилей. Второй тип также встречается на некоторых легковых автомобилях, но встречается реже.В любом случае этот тип износа определенно может привести к буксировке автомобиля. В большинстве случаев единственное, что можно сделать с этим типом износа, — это поддерживать вращение шин. Конечно, это тоже может вызвать тряску, но это уже другая статья.

Другой распространенный тип износа, который может вызвать натяжение, — это износ с одной стороны. Это вызвано выравниванием или заложено в конструкции автомобиля. То, что здесь происходит, похоже на то, что происходит, когда вы катите стаканчик из пенополистирола по земле, он катится по кругу.В этом случае, если это не внутренняя проблема конструкции, выравнивание необходимо для устранения проблемы износа. Однако выравнивание транспортного средства только предохранит шины от ухудшения, если вы не замените шины или не поверните их назад, транспортное средство все еще может тянуть после того, как оно выровнено.

Отслоившаяся шина также приведет к тяговому усилию, если она будет впереди. Хотя технически это не неравномерный износ, на самом деле это одно и то же. Разделенная шина — это когда слои шины начинают расслаиваться или «разделяться».Есть два типа разделения: боковина и протектор. Отслоение боковины — это выпуклость сбоку, обычно идущая от обода к поверхности протектора. Это почти всегда вызвано каким-либо повреждением, а не дефектом. Это может вызвать тягу, но не всегда. Отслоение протектора обычно наблюдается только после того, как шины стареют или изнашиваются, и обычно является дефектом, но также может быть вызвано повреждением. Наиболее распространенным типом является выпуклость вдоль боковой поверхности протектора в одном месте.Когда это происходит спереди, это отталкивает автомобиль от отделенной стороны шины. (Таким образом, даже если неисправная шина находится с левой стороны, она все равно может тянуть вправо.) В качестве примечания, предупреждающим знаком для отделенной шины будет колебание транспортного средства (переднее или заднее) на скорости от 15 до 20 миль в час.

Другие причины тяги автомобиля

Возможно, самая частая другая причина — это одна из низкорасположенных шин. Очевидно, протекающая шина должна быть исправлена, и это должно решить проблему. Большинство других причин тяги транспортного средства довольно неясны.Единственное, что мы видели больше нескольких раз, — это липкий тормозной суппорт. Мы даже видели, как тормозные суппорты срабатывают только тогда, когда они сильно нагреваются. Однако главный момент здесь в том, что тяга автомобиля может быть вызвана различными механическими проблемами, поэтому шины и выравнивание — не единственные причины тяги, а лишь наиболее частые.

Sniper Americas

Почему схождение или схождение важно для управления моим картом?

Схождение должно быть равномерно отрегулировано с обеих сторон карты, чтобы предотвратить неравномерную скорость рулевого управления, углы развала и вес на поворотах.Обычно схождение устанавливается на ноль или до двух миллиметров (5/64 дюйма). Теоретически нулевой схождение препятствует «вспашке снега» и обеспечивает наилучшую скорость движения по прямой, хотя это верно только при нулевом угле развала колес. Когда вводится развал, он создает силу, называемую осевым усилием, которое заставляет шины тереться о гусеницу. Этой силе можно противодействовать, слегка вытянув колеса.

Как развал влияет на мой карт?

Развал — это угол между поверхностью шины и гоночной поверхностью, и как таковой напрямую влияет на уровень сцепления переднего конца карты.Когда карт находится на земле с водителем, нулевой развал обеспечивает максимальный контакт резины с дорогой. Очевидно, что максимальное количество резины на трассе — одна из основных целей хорошей настройки картинга. Шасси значительно прогибается под нагрузкой. Вот почему важно проверить загруженные настройки карты, а также настройки на стенде. По этой же причине большинство карт настроены с положительным развалом, когда они находятся на стоянке, потому что, когда шасси изгибается, вы в конечном итоге получаете развал от нейтрального до слегка отрицательного.

Что делает заклинатель?

Колесо является одним из наиболее важных аспектов геометрии картинга из-за эффекта подъема веса, который он создает при повороте рулевого колеса. При прохождении поворота внутреннее переднее колесо прижимается геометрией передней части, а внешнее переднее колесо поднимается по отношению к шасси. Это эффективно заставляет шасси поворачиваться вокруг линии между внутренними передними и внешними задними колесами. Это, в свою очередь, приводит к отрыву внутреннего заднего колеса от гусеницы.Увеличение кастера должно улучшить начальный поворот картинга.

Если я поменяю переднюю гусеницу своего картинга, какая разница?

Эффект подъема веса ролика может быть увеличен или уменьшен путем изменения передней гусеницы. Расширение передней части усилит эффект поддомкрачивания за счет тяжелого рулевого управления и уменьшения управляемости, в то время как сужение приведет к противоположному эффекту. Расширяя переднюю гусеницу, вы действительно просто увеличиваете радиус чистки.

А как насчет задней колеи?

Расширение задней колеи позволит под действием подъемного веса легче разгружать внутреннее заднее колесо, тем самым облегчая поворот. Как правило, передняя гусеница должна быть настолько узкой, чтобы позволять поднимать соответствующий вес, а задняя — настолько широкой, насколько позволяет сцепление, при этом сохраняя хорошо сбалансированное шасси. Это приведет к плоскому повороту, предсказуемому шасси, которое, будем надеяться, не загромождает двигатель из-за слишком сильного сцепления с дорогой в середине поворота и не замедляет картинг на следующей прямой.

Могу ли я установить разные настройки с обеих сторон моего карт?

Сделаете ли вы это намеренно или нет, вероятно, будут небольшие различия в роликах от одной стороны к другой из-за производственных процессов, используемых для производства шасси картинга. Теоретически вы можете запускать разные настройки на каждой стороне картинга, чтобы соответствовать определенной трассе или направлению гонки. Это потребует много тестов, чтобы доказать, работает это или нет. Наша новая производственная система измерения и коррекции шасси сейчас используется многими крупными производителями, а это означает, что вам нужно беспокоиться только о ваших собственных настройках, а не о самом шасси.

Что такое прямоугольность шасси?

Мы используем этот термин для описания двух аспектов геометрии картинга. Первый — это параллельность задней оси воображаемой линии, проходящей через передние шкворни. Фактически, это уже не вымысел, потому что лазерная система регулировки углов установки колес создаст эту линию для вас. Второй аспект — это расстояние между задними колесами и передними, так что карт симметричен относительно центральной линии. Задняя ось может быть установлена ​​параллельно передней, если у вас есть симметричное выравнивание переднего конца, просто измерив линейкой или рулеткой на поворотных осях.Это может потребовать небольшого увеличения отверстий под болты крепления заднего подшипника. В этом случае задняя часть будет следовать на одной линии с передней и предотвратит любые «рывки».

Важно ли проверять геометрию моего карт под нагрузкой?

Если вы не планируете ездить на карт, установленном на стойке, то да! Как упоминалось выше, карт действительно довольно сильно прогибается под нагрузкой, при этом некоторые шасси прогибаются больше, чем другие, даже разные модели от одного производителя. Это не только влияет на развал, но и из-за взаимодействующей геометрии передней части автомобиля также вызывает изменения схождения.

Итак, что лучше всего подходит для моего картинга?

К сожалению, не существует одного магического числа или настройки для всех карт. Обычно схождение 1-2 мм (1/32 ”-5/64”), измеренное на подставке, является хорошей отправной точкой для сухой погоды. Ваш производитель карт или местный дилер должен дать вам хороший совет для конкретного карт, двигателя, шин и комбинации веса.

Схождение колес для овальной гоночной трассы

Как участник NASCAR® Insider вы уже видели, как шины и колеса гоночных автомобилей NASCAR® проверяются после каждой гонки.Эти проверки включают обеспечение того, чтобы колеса были выровнены друг относительно друга и оптимизированы для максимального контакта с дорожным покрытием.

Тем не менее, есть некоторые различия между ориентацией колес (например, развал, кастинг и схождение) для вашего личного автомобиля и гоночного автомобиля NASCAR®. Фактически, эти различия идут еще дальше в NASCAR®, поскольку ориентация колес меняется в зависимости от типа трассы, на которой проходит гонка.

Секреты трассы NASCAR®

Прежде чем мы продолжим, напомним, что такое изгиб, кастер и зацеп:

• Развал: отрицательный развал помогает улучшить сцепление с дорогой, особенно при прохождении тяжелых поворотов.При нулевом развале шины изнашиваются более равномерно, но не так хорошо в поворотах.
• Caster: положительный поворотный механизм помогает стабилизировать автомобиль на высоких скоростях, увеличивая наклон шин при поворотах и ​​увеличивая усилие на рулевом колесе.
• Схождение: отрицательное схождение или схождение увеличивает способность к повороту, при этом внутреннее колесо наклонено более агрессивно в повороте. Меньший радиус поворота внутреннего колеса втягивает автомобиль в поворот. Однако это снижает стабильность прямой линии. Положительное схождение или схождение идеально подходят для долгой езды по прямой с небольшими или пологими поворотами.

Овальный гоночный трек

Езда по овальной трассе не похожа на любую другую трассу NASCAR® (или по дороге на вашем личном автомобиле). Для начала, водитель всегда поворачивает в одном и том же направлении, вместо того, чтобы иметь возможность поворачивать влево и вправо, что немедленно влияет на то, как вам нужно выровнять колеса для гонки.

В овальной гонке NASCAR® гоночные автомобили делают только левые повороты. Это означает, что правые колеса всегда находятся вне поворота, поэтому механики NASCAR® используют на них отрицательный развал.Левые колеса находятся внутри поворота, поэтому они используют положительный развал. Комбинация положительного и отрицательного развала колес дает идеальное решение для прохождения поворотов на овальной трассе, максимизируя скорость прохождения поворотов и оптимизируя сцепление и устойчивость на поворотах.

Следующий вопрос, который следует учитывать, — это угол, который нужно использовать. Это зависит от нескольких различных факторов, например от того, имеет ли дорожка крен (т. Е. Наклон внутрь на углах), и может быть трудно найти правильный баланс.

Чтобы использовать в качестве примера Euro NASCAR® Oval World Challenge, трасса в Туре наклонена под углом 9 °, поэтому гоночным автомобилям не требуется слишком большой развал.Однако найти правильную величину изгиба непросто. Слишком мало, и водитель не получит выгоду от различающихся кругов поворота левого и правого колеса. И слишком много, и у водителя не будет такого сильного сцепления с дорогой при движении по прямой, что снизит ускорение и тормозную мощность, когда автомобиль не поворачивает. Чрезмерный развал также изнашивается на нижних краях шин гоночного автомобиля при движении по прямой, что может вызвать выбросы.

Итак, что лучше — быть осторожным с развалом или бросить осторожность по ветру? Мы увидим это в NASCAR® Oval World Challenge в турах 30 июня и 1 июля.Готовы ли вы к волнению?

Инсайдеры NASCAR®

Продолжите путешествие с NASCAR® Insiders.

Откройте для себя мир инсайдеров NASCAR® и получите доступ к эксклюзивному закулисному контенту, захватывающим интервью с легендами и провидцами NASCAR® и многому другому. Подробнее читайте здесь.

Что такое изгиб, зацеп и кастер?

Если вы сами не механик, вам будет сложно понять весь сложный жаргон, используемый в автомастерской.Big Chief Tire — это ваш ресурс по автосервису и ремонту, а также всему, что связано с транспортными средствами. Мы хотим, чтобы вы чувствовали себя как дома, когда находитесь в нашем магазине, и мы научим вас всему, чего вы еще не знаете, и ответим на любые ваши вопросы, пока мы работаем над вашим автомобилем. Вот разница между изгибом, носком и кастером для вашего следующего посещения ремонта.

Что такое изгиб?

Развал — это угол, под которым шина автомобиля соприкасается с землей. Развал важен, потому что он влияет не только на износ шин, но и на сцепление с дорогой, торможение и устойчивость.Развал может быть как положительным, так и отрицательным, и оба этих фактора влияют на управляемость вашего автомобиля.

Положительный развал создает большее сцепление с передним и задним колесом и увеличивает торможение при повороте. Автомобиль становится более неустойчивым при движении по прямой, а также снижается тяговое усилие при ускорении и торможении на прямой. Это также приводит к преждевременному износу шин, а это значит, что вам придется раньше заменять их.

Отрицательный развал повышает устойчивость автомобиля и требует меньше усилий для поворота и поворота.Он обеспечивает пониженное сцепление с дорогой при повороте, торможении и ускорении по прямой. Однако это также приводит к преждевременному износу шин.

Что такое палец на машине?

Носок автомобиля на самом деле вообще не деталь; также называется трекингом, схождение — это угол, под которым колеса транспортного средства располагаются по отношению к корпусу транспортного средства. Если колеса схождения «схождение», это означает, что они наклонены к центру автомобиля. Колеса с разнесенным схождением расположены под углом от центра транспортного средства к его внешнему корпусу.Обе эти проблемы могут чрезвычайно затруднить рулевое управление, торможение и движение по прямой; в идеале носок автомобиля должен быть прямым, а не наклонным.

Что такое заклинатель на машине?

Колесо на автомобиле также не является фактическим компонентом, но это относится к углу сверху вниз компонента, который прикрепляет внутреннюю раму автомобиля к колесам. Его также называют углом кастера и, как и развал, он может быть положительным или отрицательным. Автомобиль лучше всего работает, когда угол поворота составляет 0 градусов, и если он будет нестабильным даже на незначительную величину, у вашего автомобиля будет гораздо меньше устойчивости и маневренности на дороге.

Запланируйте следующий ремонт автомобиля в Big Chief Tire в Джексонвилле, Флорида

В Big Chief Tire мы не только хотим, чтобы ваш автомобиль работал как можно более плавно, но и помогали нашим клиентам понять запутанные тонкости ремонта. Мы хотим, чтобы вы доверили нам свою машину, и это начинается с полной прозрачности. Свяжитесь с нами сегодня, чтобы назначить встречу по обслуживанию автомобиля.

Camber, Toe, Caster — для чайников

Многие люди спрашивают о правильной настройке выравнивания.Хотя это один из тех факторов, которые различаются от водителя к водителю, вот несколько хороших советов для начала:

Пренебрежение выравниванием или неправильное выравнивание может снизить производительность и сделать вождение неинтересным. Это будет очень простое объяснение различных настроек (рекомендуемые настройки гонки для автомобиля с задним приводом, 240sx и т. Д.)

Развал — Во время поворота шина получает максимальное сцепление с отрицательным развалом из-за крена кузова, качения шины, хода подвески.Добавив более жесткие койловеры, вы минимизируете движение, и это поможет сохранить статические настройки. Фронты будут испытывать большую нагрузку, поэтому рекомендуется больший развал. Рекомендуются пластины развала и регулируемый задний верхний рычаг. Хорошая отправная точка — 3 градуса спереди / 1,5 градуса сзади

Caster — Положительный угол поворота рулевого колеса обеспечивает устойчивость на высокой скорости, реакцию на поворотах и ​​помогает выровнять рулевое управление при движении вперед. Вообще говоря, чем больше заклинателя, тем лучше. Слишком большое количество колесиков сделает рулевое управление тяжелым.Чрезмерный кастер добавит отрицательный развал внешнему колесу во время поворота, изменяя настройки статического развала. Иногда вы теряете угол поворота. Рекомендуются регулируемые натяжные стержни. Хорошая отправная точка — установка на 1-2 градуса выше стандартной.

Схождение —
Передняя часть: схождение (не рекомендуется) способствует устойчивости на прямой, способствует недостаточной поворачиваемости. Разброс схождения (продвинутый водитель) улучшит реакцию на повороте, вызовет избыточную поворачиваемость, а слишком большое приведет к неровности поворота и скручиванию.
