Развал-схождение колёс своими руками + ВИДЕО » Autoplus.su – автомобильный интернет-журнал

Жители мегаполиса уже давненько не делают развал схождение своими руками. Нас избаловали такие производные цивилизации, как автосервисы. Что проще, есть деньги и полчаса времени, заехал в автосервис, и тут вам, пожалуйста – лазерный стенд развал схождения любой модели автомобиля.

А лет 20-30 назад, на «классике» развал схождение своими руками – это была норма. Тем более, что оборудование для развала схождения не требует особых знаний и навыков. Речь идёт о линейке регулировки угла схождения колес.

Но, вдруг, случится непредвиденное. Мобильный Интернет есть, а мастерской в округе, в которой есть оборудование для развала схождения, нет. Вот тут-то вам и пригодятся наши советы.

Совершенно нелишним будет пройти виртуальное обучение, развал схождение колес в котором мы опишем как мануал. Кроме того, вам поможет правильно сделать развал схождение видео, специально снятое нашими добровольными помощниками.
Параметры развал схождения колес

Прежде, чем производить процедуру регулировки развал схождения своими руками, конечно же нужно знать основные параметры, которые являются отправной точкой удачной регулировки колес.

Замена амортизатора, тюнинг подвески, или какой-то другой незначительный ремонт «ходовой», требует обязательной контрольной регулировки установочных углов колес.

Параметры для всех колес

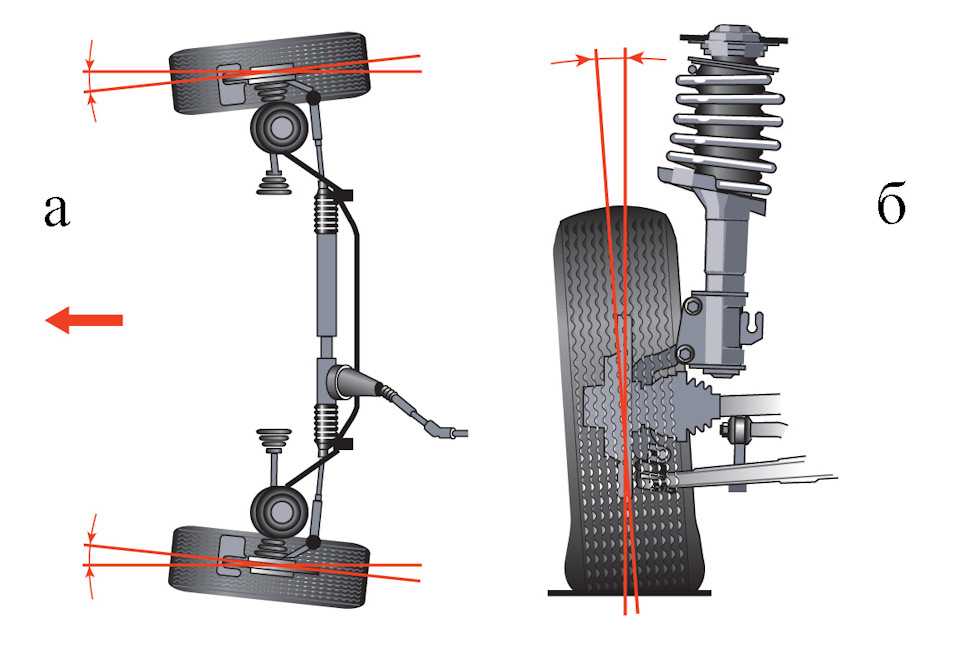

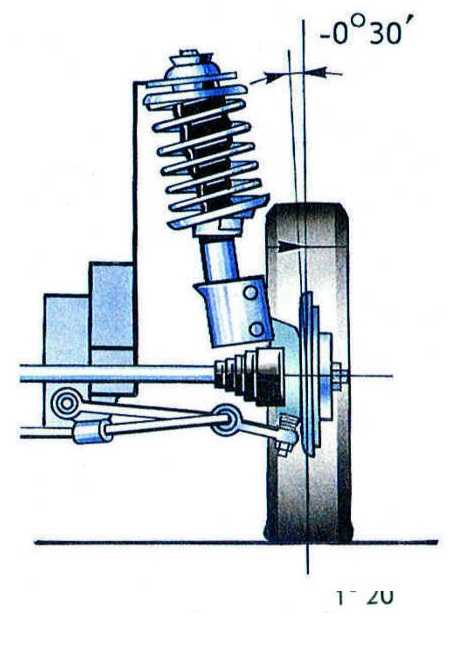

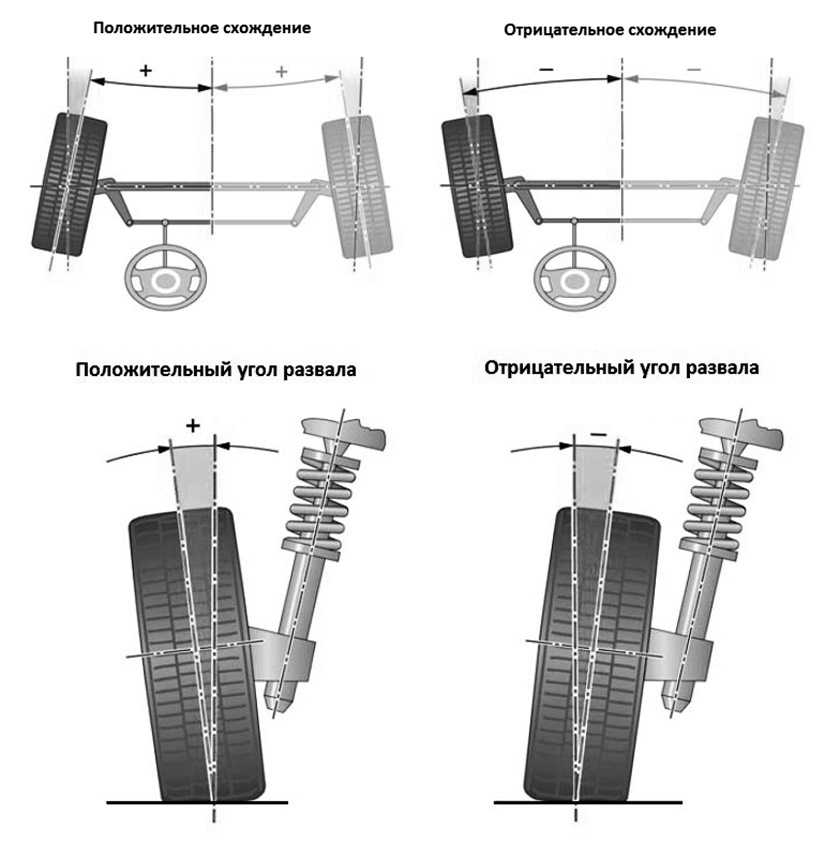

Развал колес – это угол между вертикалью и непосредственной плоскостью вращения колеса. Отрицательный развал – это когда колесо направлено верхней стороной внутрь вертикали, а положительный, если верхняя сторона колеса направлена наружу.

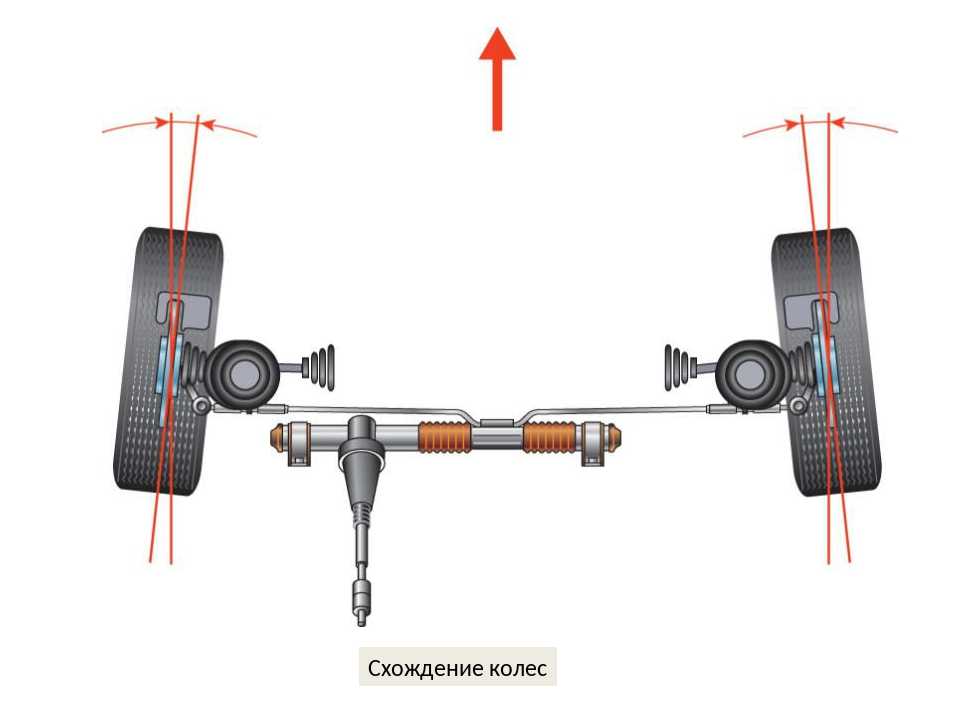

Схождение колес – это угол между плоскостью вращения колеса и направлением движения. Измеряется схождение в градусах/минутах и в миллиметрах.

Параметры для управляемых колес

Продольный угол наклона оси поворота колеса (кастр) – это угол между проекцией оси поворота колес на продольной плоскости и вертикалью. Этот угол, если проведена правильная регулировка развал схождения, обеспечивает самовыравнивание колес за счет скорости. Для стандартных авто кастр считается нормой в 6°

Угол поперечного наклона – это угол между проекцией оси поворота на поперечную плоскость и вертикалью. Он обеспечивает самовыравнивание колес за счет веса авто.

Как самому сделать развал схождение

Регулировка угла развала колес

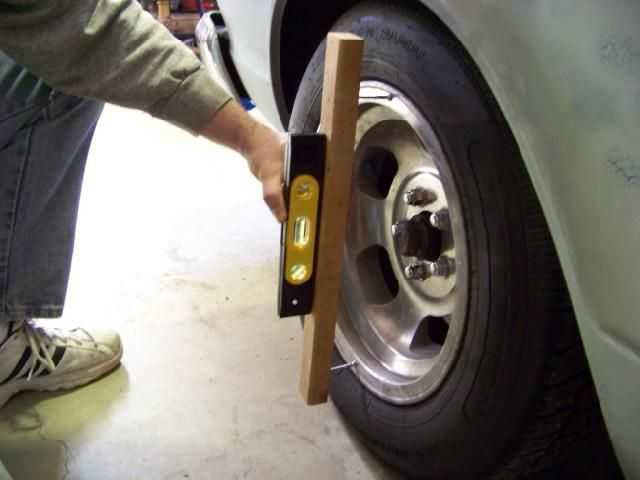

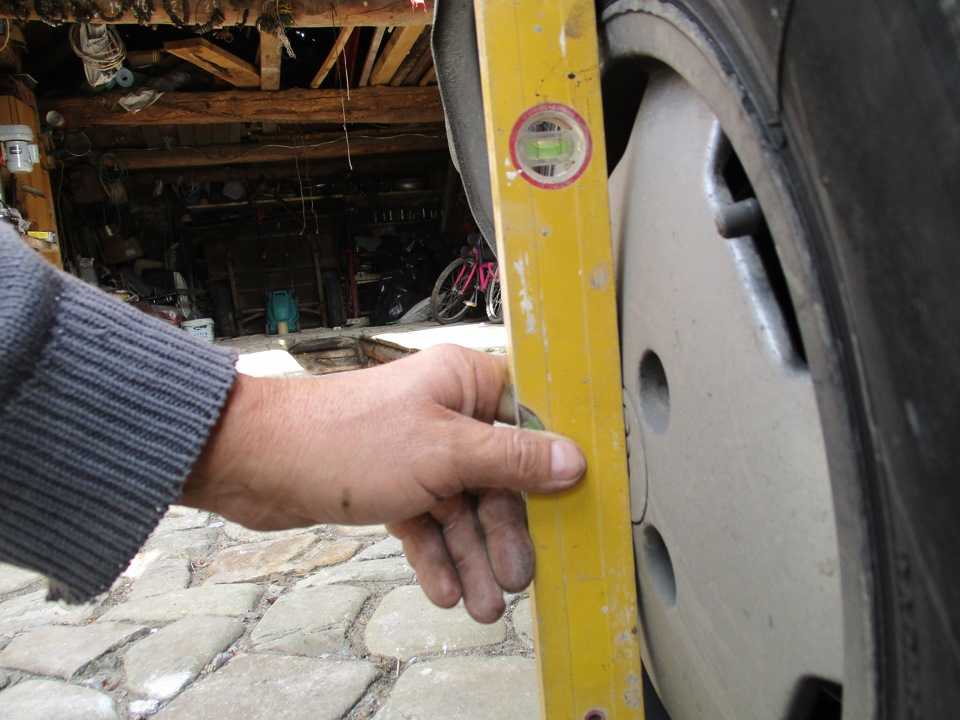

Для того, чтобы регулировка развал схождения колес прошла успешно вам понадобится: ровная площадка, в идеале со смотровой ямой, мел, шнур с отвесом и стандартный набор для вашего авто. Колеса выставляем в положение прямолинейного движения. Мелом делаем метки по диаметру колеса вверху и внизу. Шнур с отвесом приложите к крылу и в районе меток измерьте расстояние от обода до шнура.

Разница при измерении должна быть ±3 мм. Для того, чтобы при проведении развала схождения своими руками была достигнута чистота процедуры (с учетом того, что и обод и крыло, и поверхность – не идеально ровные величины) нужно сделать следующее.

Прокатить авто, провернув колесо на 90 градусов. И вновь повторить процедуру. Результаты замеров записывайте.

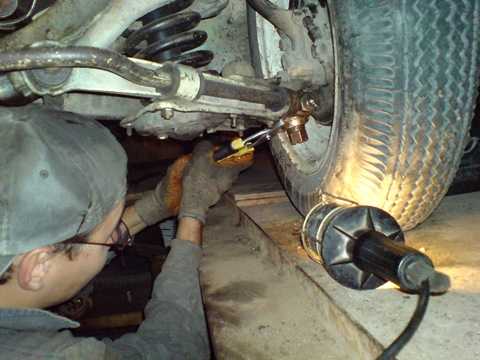

Затем снимается колесо, отпускаются два болта крепления кронштейна стойки амортизатора к поворотному кулаку. Поворотный кулак нужно сдвинуть внутрь или наружу, в зависимости от результатов ваших замеров и на такое же расстояние. Таким образом мы добьёмся необходимого угла развала. Затем подтяните болты, поставьте колесо и вновь проведите замеры.

Заднеприводные автомобили допускают норму угла развала передних колес в пределах +1/+3мм., а у переднеприводных норма -1/+1мм.

Регулировка угла схождения колес

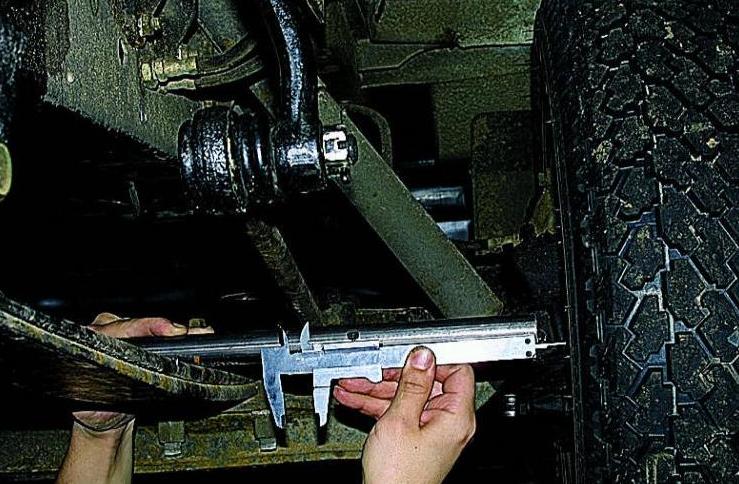

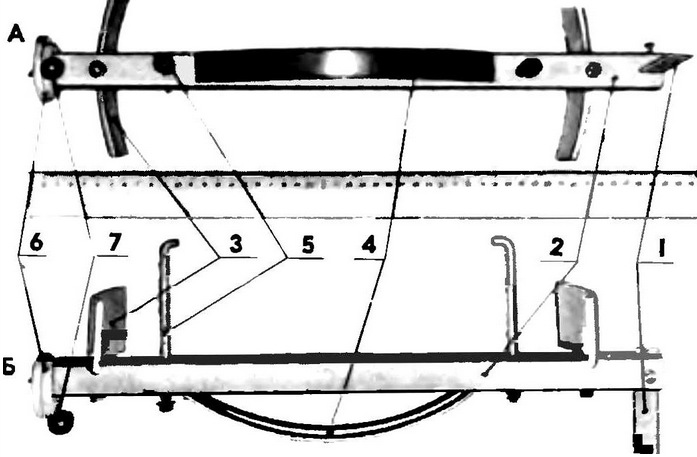

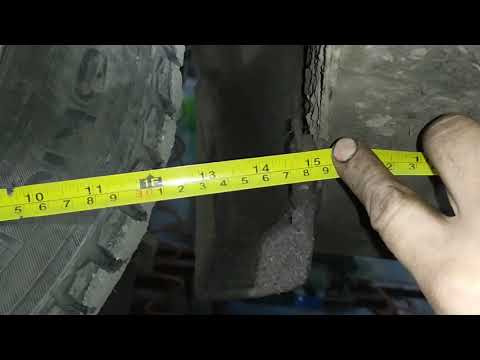

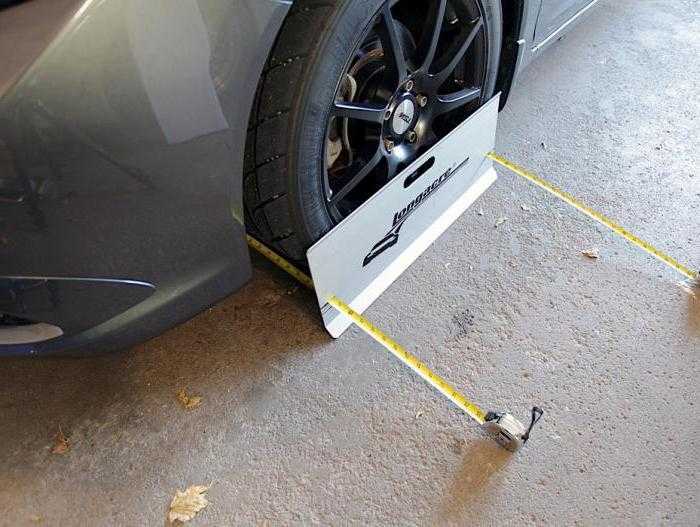

Наиболее удобный инструмент для регулировки угла схождения колес – телескопическая линейка со шкалой. Требования к положению автомобиля те же: яма, ровная поверхность, направление прямолинейного движения.

Перед началом регулировки мелом на внутренней стороне покрышки нанести метки, вплотную к дискам. В линейке создается предварительный натяг, затем она устанавливается концами в намеченные мелом точки. Совмещаем «ноль» с неподвижным указателем и фиксируем шкалу.

Линейка не должна касаться частей кузова или подвески. Чуть прокатить авто вперед, чтобы линейка сместилась назад, но не касалась кузова и подвески.

Проверьте показания линейки теперь. Если расстояние между колесами стало меньше – рулевые тяги нужно укорачивать, если больше – удлинять. Регулировка длины тяг производится при помощи муфты.
Видео о том, как правильно сделать развал-схождение колес

Надеемся, что мануал о том, как сделать развал-схождение колес своими руками + видео, помогут вам. После прибытия на «большую» землю для успокоения своей души заедьте в автосервис и проведите контроль параметров на оборудовании для развал схождения колес.

Удачи вам при регулировке развал схождения своими руками.

Проверка и регулировка развал схождения

Если ваша машина едет прямо и нет очевидно неравномерного износа покрышек – не значит, что у вас всё в порядке! 🙂 К очевидным симптомам приводят не только существенные отклонения от допусков, но и слабые, неощутимые – это бомба замедленного действия. Для вашего кошелька. Допустим, комплект новых колёс мог бы прослужить четыре сезона, но потребует замены уже в конце третьего. Амортизаторы должны отработать минимум 100 000 км, но «потекут» или замучают раскачкой кузова на 75 000. И ведь грешить будете на них! В то время как виновник – кривые углы. Неудовлетворительные геометрические параметры автомобиля приводят не только к быстрому и неравномерному износу шин. Более серьёзным последствием является ухудшение устойчивости во время движения и удлинение тормозного пути.

Даже недавно сошедшая с конвейера машина требует контроля углов установки колёс в первый десяток тысяч километров. Не верите? Зря, об этом знает любой дилер. Но знаниями своими не спешит делиться. Вот выдержка из программы самообучения:

В обязательный регламент первых ТО проверка развала и схождения не предусмотрена, и к чему это приводит?

Регулировка – это просто?

Судите сами:

Реальному измерению и регулировке должны предшествовать следующие этапы:

• Чтобы избежать неверной регулировки, необходимо провести процедуру компенсации осевого биения (балансировки) дисков. В противном случае регулировка будет неверной. Регулировка схождения колёс не может быть правильно выполнена без проведения процедуры компенсации осевого биения дисков!

• Определить тип ходовой части на основе информации таблички технических данных.

• Убедиться в отсутствии недопустимого люфта и повреждений подвески и подшипников колёс, рулевого управления и его деталей и при необходимости выполнить ремонт.

• Проверить глубину рисунка протектора. Разница в глубине на одной стороне оси не должна превышать 2 мм. Накачать шины до нужного давления.

• Заполнить полностью топливный бак, по возможности уравновесив автомобиль с помощью мешков с песком (это всего лишь пример, для разных марок/моделей разные требования).

• Проверить, находятся ли на своих местах запасное колесо и набор инструмента автомобиля (в зависимости от комплектации).

• Заполнить полностью бачок омывателя ветрового стекла.

• Выполнить надлежащее выравнивание автомобиля, сжатие и стабилизацию пружин.

Надоело читать? Посмотрите видео, в котором снявшаяся «модель» проехала не больше 10 000 км:

Сойдёт любой стенд?

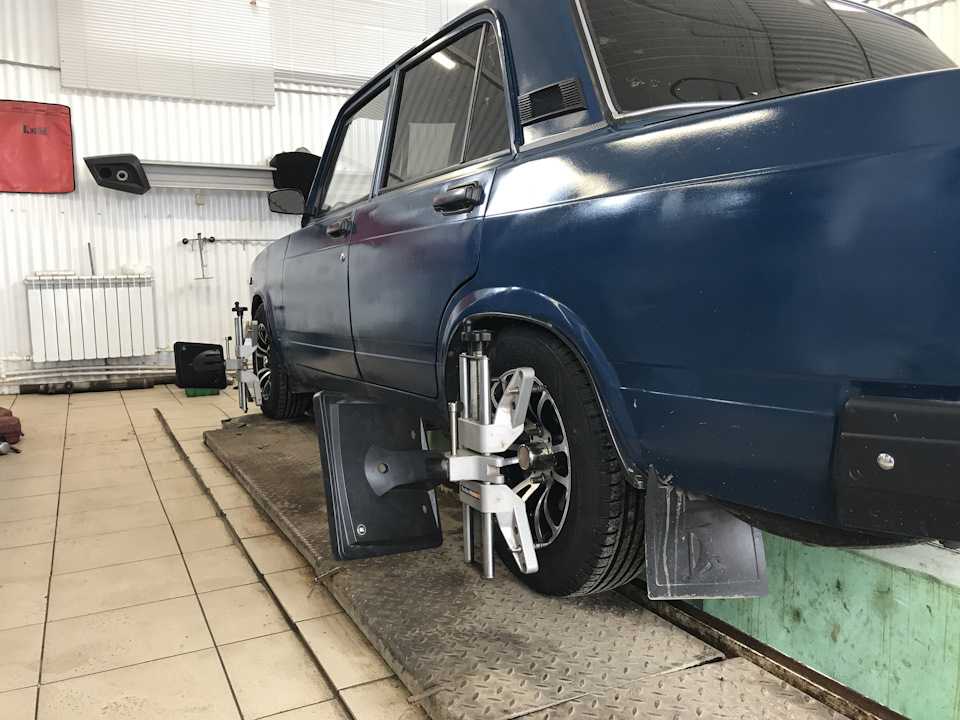

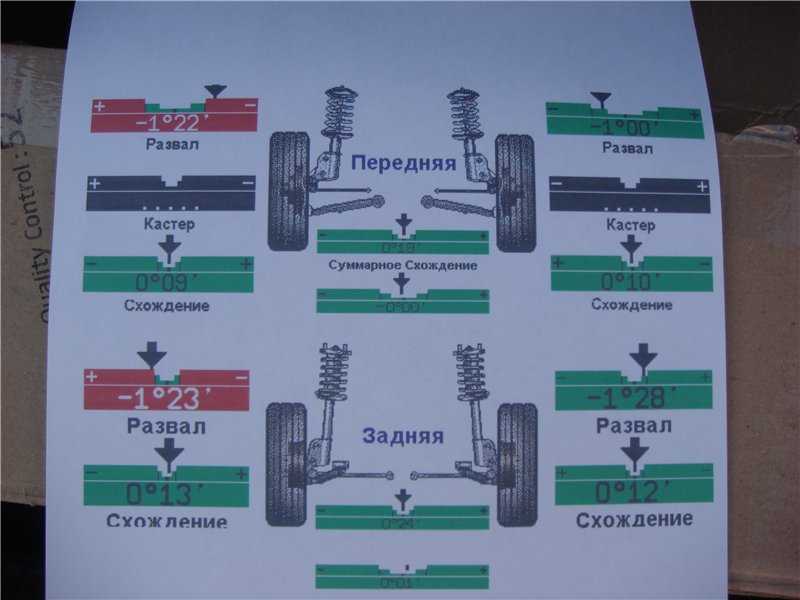

Времена линейки и даже лазера уже позади, можете сказать вы, и современными стендами могут пользоваться даже обезьяны. Знай себе читай на экране, что диктует компьютер, и выполняй эти распоряжения. Но не всё так просто. Во-первых, к самому стенду должны предъявляться особые требования. Допуск для подъёмника:

При проверке геометрических параметров подъёмных приспособлений применяются более высокие требования к точности по сравнению с обычными подъёмниками. Это относится, в частности, к допуску самой плоскости, в результате чего разница в высоте между левой и правой сторонами передней или задней подвески не должна превышать 1 мм. При выполнении диагонального измерения разница в высоте должна составлять не более 2 мм между передней правой стороной и задней левой или наоборот. Эти допуски действительны для каждой позиции измерения! Их проверка осуществляется как на четырёхстоечных подъёмниках, так и на подъёмниках ножничного типа.

Платформы и компьютер для регулировки углов установки колёс следует проверять и настраивать в ходе обслуживания, но не реже одного раза в год! И делать это должен не сам механик, а специально обученный человек с особыми инструментами. Проще говоря, если у стенда «сбит горизонт», то даже при всех зелёненьких окнах реальные параметры установки углов могут быть существенно сбиты, что и приводит к уводу с прямой траектории, тяжелому рулю и тому подобному.

Во-вторых, многое зависит и от механика, который проводит регулировку. Это только кажется, что достаточно открутить контргайку и слегка изменить длину тяги. На самом деле надо потратить время и уделить внимание оценке состояния подвески, не игнорировать требования по подготовке машины к регулировке, не пытаться сэкономить на работах. Надеюсь, обратили внимание в ролике, что требуется точно определить положение «0» в рулевом механизме и только потом регулировать схождение, зачастую обеими тягами. Ленивый «механик» может подкрутить одну и на том успокоиться. Развал в красной зоне? Ну и что, он же не регулируется! Так скажет Хомо Ленивец, а нормальный специалист попробует подвигать подрамник. И так далее. В общем, я пытался донести простую мысль: развал/схождение – это важно, и своевременная регулировка в первую очередь экономит ваши деньги.

Как часто необходимо производить проверку?

В идеале – при каждой сезонной смене колёс. Но кто будет слушать рекомендации, выдаваемые сервисом? 🙂

А вы попробуйте, заезжайте на стенд просто для проверки, которая стоит существенно меньше, чем регулировка.

ЗАПИСАТЬСЯ НА ПРОВЕРКУ УГЛОВ РАЗВАЛ СХОЖДЕНИЯ

Яков Финогенов

Технический специалист ЕвроАвто.

Узнать стоимость описанных работ для своего авто, подобрать запчасти и записаться в автосервис

Как сделать развал-схождение своими руками

Уже давно подавляющее большинство автовладельцев пользуются для проведения сходразвала услугами многочисленных автосервисов. Между тем, еще пару десятилетий назад на классических моделях «АВТОВАЗ» подобную процедуру водители выполняли сами. Тем не менее, даже сейчас случаются ситуации, когда попасть в автосервис не возможно. Конечно, для дорогой иномарки развал-схождение своими руками не выполнить, но для отечественных авто вполне реально.

Характеристики сходразвала

На «классических» Жигулях для работ по развал-схождению требуется минимальный набор инструментов, а именно линейка регулирования размера угла схождения, и незначительный объем знаний. На фоне того, что мобильный интернет под рукой у большинства водителей, работы можно проводить, опираясь на видео.

Как сделать развал-схождение колес на видео:

Подпишитесь на наш Telegram-канал

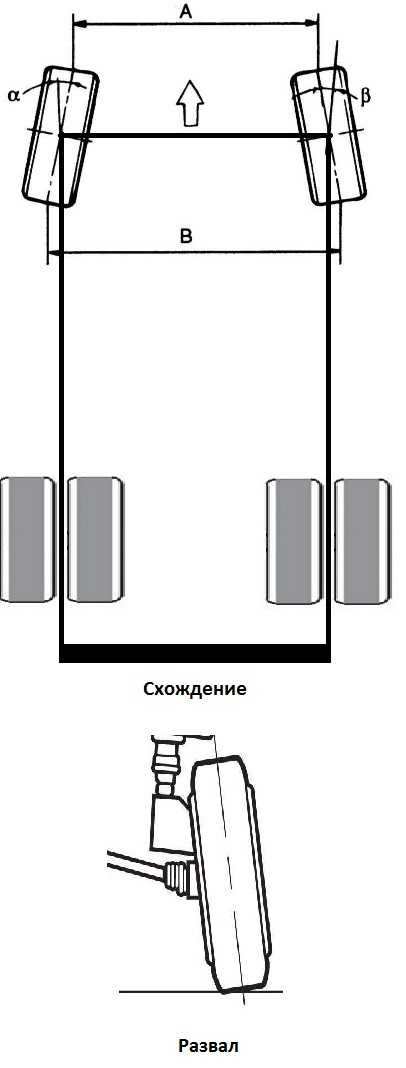

При проведении развал-схождения своими руками желательно разбираться в основной терминологии, которая определяет порядок и состав проводимых мероприятий. Основными характеристиками выступают:

  • Развал. Угол, образуемый плоскостью вращающегося колеса и вертикальной линией, проходящей через воображаемую середину. В случае внутреннего или внешнего завала колеса в своей верхней части, угол признается отрицательным или положительным.
  • Схождение. Угол, образуемый плоскостью вращающегося колеса и линией движения автомобиля. Измерение осуществляется в градусах.

Для управляемой оси дополнительно применяется несколько характеристик:

  • Наклон оси поворота (в продольной плоскости). Образуется он вертикальной линией и продольной проекцией оси. Для легкового транспорта он определен величиной до 6% и при оптимальных регулировках позволяет колесу самостоятельно на скорости выравниваться.
  • Наклон оси поворота (в поперечной плоскости). Образуется вертикальной линией и поперечной проекцией оси. Данный показатель позволяет выравнивать колеса под собственной массой транспортного средства.

Регулировка развала

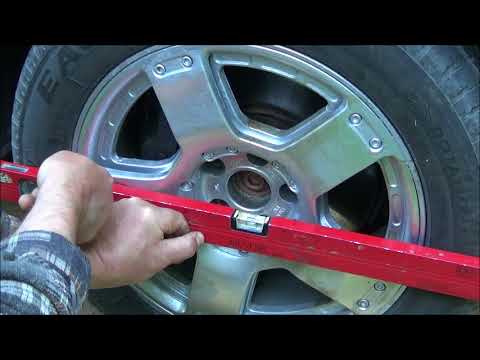

Для того, что бы провести развал-схождение самому, необходимо установить авто на ровную поверхность. Лучше, конечно, с ямой, но можно и без нее. Кроме того, понадобится базовый набор автоинструментов и отвес. Далее колеса выставляются прямо, а в верхней и нижней точках делаются соответствующие метки, например, мелом или маркером. После этого к крылу прикладывается отвес и производится замер расстояний между ободом и шнуром на уровне меток. Допустимые отклонения не должны превышать 3 мм.

С целью минимизировать размер погрешностей в процессе измерения необходимо прокатить автомобиль с проворотом руля на 90 градусов. После этого процедура измерений повторяется.

При выявленных несоответствиях требуется провести регулировку. Сначала демонтируются колеса и отдаются болты крепления поворотного кулака, после чего он проворачивается в нужную сторону в зависимости от результатов измерений. В результате выставляется оптимальный угол развала. Напомним, что для машин с передним приводом допустимый показатель +/-1 градус, в то время как для заднеприводных +1/+3 градуса.

Регулировка развал-схождения на видео:

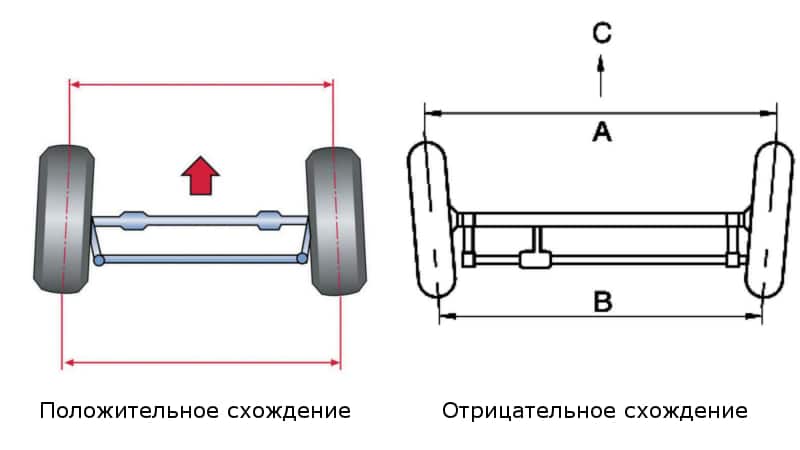

Регулировка схождения

При регулировке схождения требования по установке машины стандартные, а лучшим инструментом станет телескопическая шкальная линейка.

Работа начинается с нанесения меток на внутреннюю поверхность шин. После этого в натянутом положении линейка выставляется в отмеченные точки с фиксированием нулевой точки. Установленная линейка не должна соприкасаться с элементами кузова.

Далее необходимо немного прокатить машину, но при этом, линейка по-прежнему не должна иметь соприкосновения с кузовом. Расстояние по линейке измеряется повторно. Если оно стало меньше, тяги укорачиваются, если увеличилось, увеличивают.

Подобная инструкция позволяет провести развал-схождение самому с использованием подручного инструмента.

Использование же видеоматериалов позволяет наглядно увидеть порядок действий и повторить увиденное самостоятельно. Следует только строго соблюдать инструкции, и сходразвал не станет проблемой для автовладельца.
