Инструкция по регулировке развал-схождения и диагностики углов установки колёс

Углы установки колес – один из главных факторов, который определяет поведение автомобиля на дороге. Правильная регулировка этих углов помогает обеспечить отличную управляемость, устойчивость ТС при езде по прямой дороге и на поворотах.

Углы установки колес – один из главных факторов, который определяет поведение автомобиля на дороге. Правильная регулировка этих углов помогает обеспечить отличную управляемость, устойчивость ТС при езде по прямой дороге и на поворотах. Каждая марка авто имеет свои параметры элементов подвески, которые устанавливаются на заводе. Во время эксплуатации они могут сбиваться из-за износа элементов ходовой и других частей. Поэтому угловые зазоры необходимо периодически регулировать.

В статье мы расскажем о назначении и видах углов установки колес, рассмотрим способы настройки этих параметров.

Зачем колеса ставят под углом?

Каждый производитель автомобилей проектирует для своих моделей определенное расположение колес относительно друг друга и плоскости дорожного полотна.

Установка наклона позволяет улучшить характеристики управляемости и устойчивости ТС.

Правильно отрегулированная подвеска обеспечивает автомобилю лучшую сцепляемость колес в точке контакта с дорожным полотном при быстрой, медленной езде, во время плавного или резкого торможения. Верно установленный угол будет положительно влиять на движение по прямой и на поворотах.

Если заводские регулировки нарушаются не сильно, то водитель может долго не замечать проблем при езде. Чем больше сбиваются угловые параметры, тем хуже машина ведет себя на дороге. При прямом движении автомобиль будет уводить в сторону, возникнут трудности при поворотах. Кроме того, наклон влияет на износ покрышек. При сбитых углах установки покрышки стираются неравномерно, что приводит к разбалансировке колес.

Например, разница износа протектора на передней и задней покрышке более 1,5 мм может вызывать вибрацию и удары в руль при езде. При неправильной настройке углов и разбалансировке водитель будет часто менять авторезину.

Производитель задает оптимальные параметры установки для выпускаемой марки с учетом конструктива подвески. Эти углы спроектированы так, чтобы их можно было регулировать самостоятельно или на СТО при необходимости.

Популярные модели шин

Типы углов установки колес

В заводском техпаспорте указываются несколько значений настройки. Рассмотрим, как называется угол колёс и какие у него параметры:

• Схождение – это угловой зазор между плоскостью вращения колесного диска и продольной осью машины. Этот параметр может рассчитываться в виде разности длины между задними и передними бортами ободов. В этом случае значение высчитывается не в градусах, а в миллиметрах. Схождение может быть отрицательным или положительным. В первом варианте плоскости вращения дисков пересекаются сзади автомобиля, а во втором случае – спереди. Отрицательное схождение нежелательно. При нём снижается управляемость и ТС «виляет» по дороге, возникает опасность неуправляемого заноса. При положительных значениях управляемым колесам придается дополнительная маневренность, машина лучше управляется, легче входит в повороты.
• Развал – наклон колесных дисков к плоскости дороги. Угол образуется между вертикалью и средней плоскостью шины. Может быть минусовым – диск имеет уклон внутрь к кузову, а также плюсовым – уклон наружу от кузова. На что влияют значения развала? Они определяют площадь контактной области покрышки в момент сцепления с дорожным полотном. При больших отрицательных значениях снижается устойчивость машины при прямом движении, но улучшается при поворотах. При завышенных положительных значениях все наоборот – прямо движется хорошо, а на поворотах заносит.
• Кастер – продольный угловой зазор, который образуется между осью поворота колесного диска и вертикальной плоскостью. Такой параметр обеспечивает возврат колес в нейтральное положение после прохождения поворота. Кастер может иметь плюсовые и минусовые значения.

Эти настройки воздействуют на управляемые и задние колёса в большей или меньшей степени. Однако для ведущей оси есть ещё одна важная регулировка – плечо обкатки. Это зазор между колесным центром и точкой пересечения линий поперечного наклона оси поворота с вертикалью. Значение может быть положительным, когда точка пересечения находится справа от оси колесного центра. При нулевом значении точки совпадают.

Положительное и нулевое значение повышают устойчивость ТС на поворотах, хорошо стабилизируют оси при передвижении по прямой дороге. Отрицательные значения этого параметра сильно снижают управляемость авто.

Проверка и регулировка углов колес

Если на СТО предлагают сразу после постановки машины на стенд отрегулировать развал схождения, лучше отказаться от услуг такого сервиса. Опытные мастера сначала проводят техосмотр автомобиля, чтобы установить причины неисправности. Проверяют люфт в рулевом колесе и подшипниках ступицы, осматривают узлы подвески, определяют наличие осевого и радиального биения дисков.

Углы установки сбиваются по разным причинам. Самый распространенный вариант – это естественный износ деталей подвески. Например, если тяги невозможно отрегулировать, то их придется менять. Всё это скажет мастер только после техосмотра.

Регулировка выполняется на разгруженном автомобиле – в салоне, в багажнике, на крыше не должно быть лишних предметов. Также необходимо привести рулевую рейку в нейтральное положение. Установкой передней оси выравниваются радиусы поворота автомобиля вправо и влево, что позволяет точно выставить зазоры. После подготовки выполняется регулировка управляемых колес в такой последовательности: установка кастера – развал – схождение.

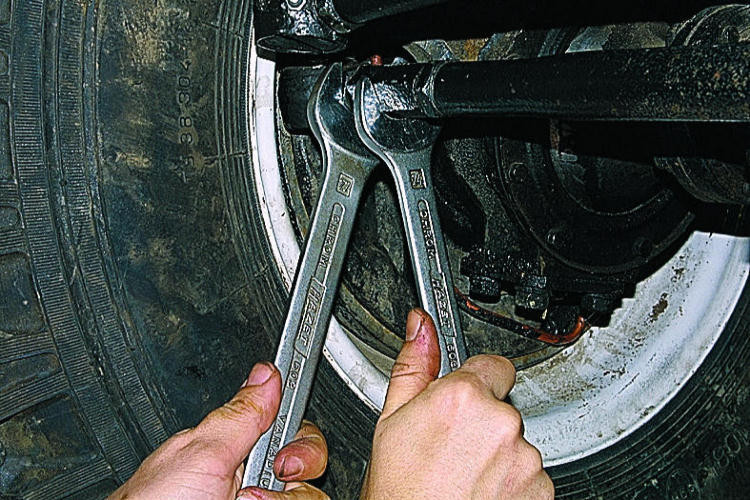

Чем создают правильный зазор? Тяги, наконечники рулевого управления имеют резьбовые соединения. Гаечным ключом можно уменьшить или увеличить длину тяг и соответственно изменить величину нужного зазора. Схождение можно отрегулировать для передней и задней оси практически на всех видах подвесок.

Кастер и развал настраивается не на всех марках авто. Например, некоторые модели Daewoo и BMW конструктивно не имеют регулирующих элементов. Схождение настраивается только изменением длины рулевых тяг. На других видах подвесок развал и кастор устанавливается добавлением/удалением шайб, эксцентриковыми болтами, специальными ползунками.

Последствия неправильной установки

Неверная настройка развала-схождения передних колес повлияет на управляемость автомобиля при езде по прямой и в поворотах. Кроме того, возникнет неравномерный износ покрышек. Для переднеприводного авто сбитые зазоры на задней оси менее критичны, чем на передней. Однако из-за неравномерного износа протекторов появляется опасность разбалансировки колесных дисков.

Как проверить, какие настройки лучше? Оптимальный вариант для большинства автолюбителей – это придерживаться заводских параметров. Нужно открыть техпаспорт машины, найти название угла развала, схождения или кастера и руководствоваться этими значениями при регулировке.

Различные эксперименты с настройками подойдут любителям спортивной езды. В повседневной жизни отрицательные значения развала и схождения не оправдывают себя. Руль становится тяжелее, устойчивость на поворотах чувствуется только на максимальной скорости движения.

Сход-развал и его влияние на износ шин

Еще с момента использования карет и конных повозок, колеса на них устанавливались с небольшими отклонениями от продольных и поперечных осей автомобиля. Это делалось для разных целей, к примеру, колеса ставились верней частью наружу, что бы при езде, грязь не попадала на пассажиров, или наоборот, что бы колесо не соскочило с оси при потере нагеля (штырь удерживающий колесо). Кареты уже давно ушли в прошлое, но установка колес с различными наклонами дошла и используется в современных автомобилях. Эти настройки называются углами установки колес. Далее мы рассмотрим основные из них.

Схождение/расхождение колес

В сервисных центрах мы часто видим предложение отрегулировать сход-развал.

В словосочетании «сход-развал» кроются сразу два параметра установки колес. Первым является схождение/расхождение. Схождение представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля при взгляде сверху. Если плоскости колес пересекаются спереди автомобиля (как на картинке справа), то это называется схождением, если позади автомобиля, то расхождением.

Подавляющее большинство серийных автомобилей имеет схождение передних колес. Во-первых, это позволяет компенсировать действие продольных сил на колесо при качении. Во-вторых, это улучшает управляемость и стабильность на дороге. Существуют также обратные примеры: при небольшом расхождении колес увеличивается скорость реакции на поворот руля. Такие настройки часто применяются в автоспорте. Но в повседневной жизни другие преимущества схождения колес намного важнее чрезмерно «острого» руля при расхождении.

Развал колес

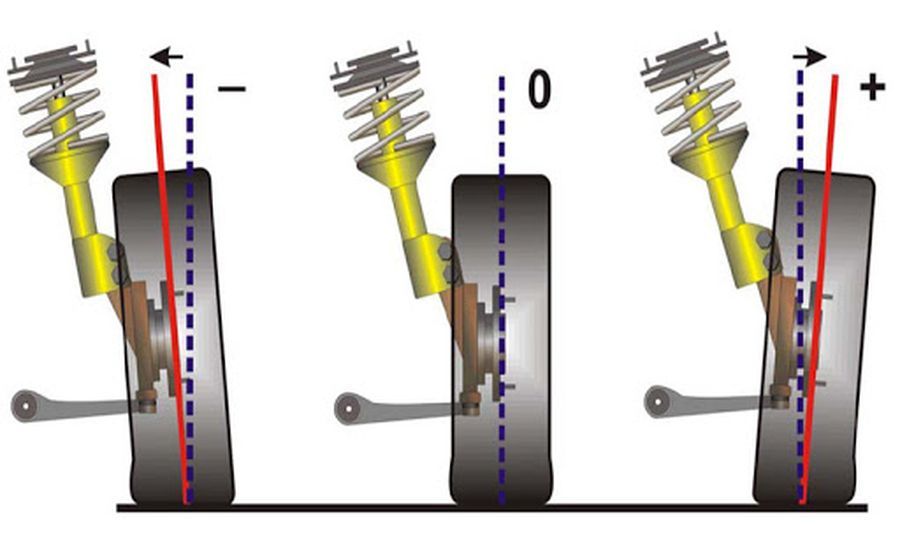

Другой важный параметр настройки колес – это развал. Развалом называют угол между вертикалью и плоскостью вращения колеса, если смотреть на автомобиль спереди. Развал может быть положительным (если вершина колеса смотрит наружу) или отрицательным (если колесо смотрит в сторону кузова). С развитием различных типов подвесок на автомобилях встречаются как положительные углы развала, так и отрицательные. Положительный угол призван компенсировать смещение колес при нагрузке на ось (статическая загрузка, или динамическая при разгоне и торможении). Отрицательный развал улучшает сцепление и устойчивость. Машины с отрицательным развалом можно наблюдать в автомобильных гонках, но такие настройки пагубно влияют на срок службы шин.

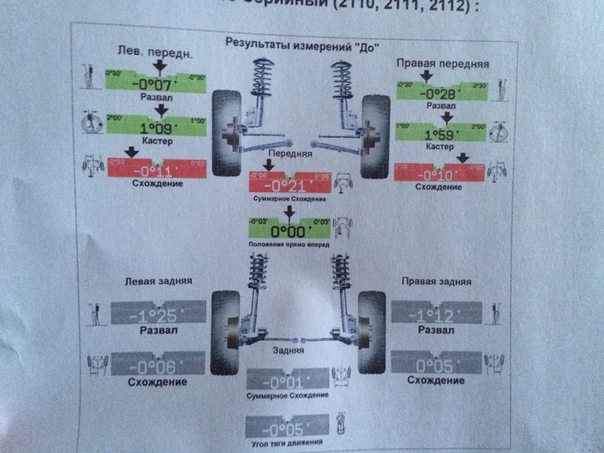

Как правило, значения регулировок углов установки колес указываются диапазонами, в пределах которых можно их выставлять. Даже небольшие изменения этих углов влияют на управляемость и устойчивость автомобиля, ведь колесо должно сохранять оптимальную позицию во всех режимах движения, на любых скоростях и на различных покрытиях.

И с помощью настройки кинематики подвески и выставлению этих углов, тот или иной автопроизводитель может придавать различный характер своим моделям.

Влияние сход-развала на износ шин

Углы установки колес также влияют на износ шин. При неправильных настройках шина может изнашиваться неравномерно, что выведет её из строя раньше. В некоторых случаях по износу можно определить какие настройки сбились в подвеске.

При неправильном развале будет повышенный износ одной из сторон шины. В случае излишне положительного развала, интенсивнее будет изнашиваться внешняя часть протектора шины. При отрицательном развале, наоборот, сильнее будет изнашиваться внутренняя часть шины. В случае неверных настроек углов схождения колес шина начинает неравномерно стираться и на ней появляются заусенцы, которые можно почувствовать руками. Если вы чувствуете эти заусенцы при движении рукой, от внешней стороны шины к внутренней, то у вас недостаточное схождение колес. А если наоборот, при движении рукой от внутренней части наружу, то схождение колес чрезмерное.

Но это в теории, а в реальности, согласно нашим исследованиям, около 5% летних шин имеют износ увеличивающийся от одного плеча к другому и около 20% имеют изношенное плечо. Всё это происходит из-за неправильных углов установки колес. Поэтому регулярно осматривайте и проверяйте свои шины на предмет повреждений и неравномерного износа и следите за техническим состоянием вашего автомобиля.

Сход/развал передняя ось — Статьи

Сход/развал передняя ось представляет собой регулирование угла положения передних колёс относительно вертикальной плоскости. Нарушение развала провоцирует снижение управляемости авто и увеличению износа шин. Техническим регламентом предусмотрено проведение регулировки схода/развала колёс при любом вмешательстве в подвеску транспортного средства.

Что представляет собой развал/схождение

Конструкция подвески гражданского легкового автомобиля представляет собой набор тщательно сбалансированных между собой узлов и деталей. Немалую важность при этом имеет геометрическое положение передних колёс, ввиду осуществления ими функций управления движением автомобиля. Одно из распространённых понятий в среде автомехаников — регулировка развала и схождения передних колёс, заключающееся в выставлении оптимального угла положения колеса относительно вертикальной оси.

Существуют 2 основных типа регулировки: это угол развала (camber) и схождения (toe) колеса.

Развал передних колёс

Этот показатель представляет собой значение угла продольной оси колеса. При отрицательном развале происходит заваливание колеса внутрь, при положительном — наружу. Но в идеале колёса должны стоять практически перпендикулярно поверхности. Развал колёс автомобиля важен по многим причинам:

неправильная регулировка создаёт излишнее давление на ступичный подшипник, что приводит к быстрому выходу его из строя; при неправильном развале колёс движущийся по неровному покрытию автомобиль теряет управляемость, поскольку пятно контакта шины с дорогой становится нестабильным. Но это во многом зависит от конфигурации подвески авто.

В случае с распространённой среди большинства легковых автомобилей подвеской МакФерсон показатель развала может приобретать небольшие отрицательные значения. Характерный пример этому — расположение колёс гоночных автомобилей, в верхней части сильно заваленных внутрь. Сделано это с целью обеспечения максимальной управляемости: при вхождении в поворот возникает крен подвески, приводящий к изменению значения развала колёс в сторону положительного. Это приводит к снижению пятна контакта, и при входе в поворот на высокой скорости провоцирует вхождение в неуправляемый занос. Изначально отрицательный развал в случае крена изменяется на нулевой, что позволяет сохранить управление над авто. Но при этом наблюдается сильный износ резины при движении по прямой.

Для каждой конфигурации подвески регулировка развала колёс осуществляется в особом порядке. В случае с популярной МакФерсон регулировка осуществляется путём смещения стойки амортизатора — с этой целью отверстие для крепления эксцентрикового болта в нижней части стойки имеет овальную форму. Но стоит отметить, что ряд современных автомобилей выпускается без возможности регулировки развала. В этом случае отклонение его от установленных производителем норм может означать износ сайлентблоков, резиновых втулок подвески либо деформацию кузова, вызванную ДТП.

Схождение передних колёс

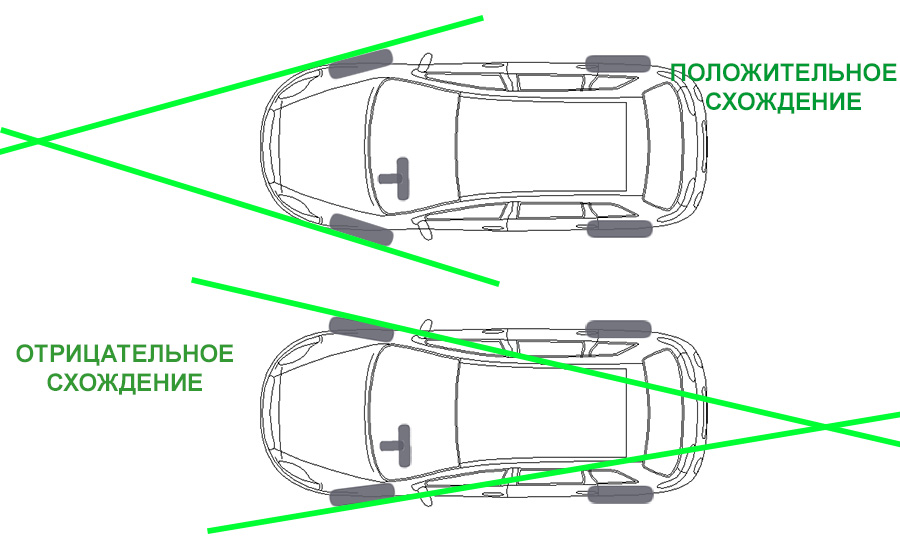

Как и развал, схождение может быть положительным или отрицательным. Под схождением понимается параллельное размещение колёс относительно оси движения авто. При положительном схождении их передние кромки немного «смотрят» друг на друга, при отрицательном — разведены по сторонам.

Схождение является одним из наиболее важных параметров подвески авто, от которого напрямую зависит управляемость транспортным средством.

Стоит отметить, что при неправильном схождении передних колёс значительно сокращается срок службы сайлентблоков.

Ранее в среде автолюбителей бытовало ошибочное мнение, что схождение было разработано инженерами для компенсации развала колёс. Однако фактически эти параметры существенно разнятся между собой и единственный фактор, объединяющий их вместе — необходимость регулировки после проведения ремонта подвески. Как показала практика, при отрицательном схождении чувствительность рулевого управление несколько возрастает, но устойчивость транспортного средства при этом снижается. Положительные значения схождения колёс делают автомобиль более устойчивым на дороге, особенно это заметно при движении по неровным покрытиям. Но при высоких значениях наблюдается повышенный износ резины.

Когда нужна регулировка развала/схождения

Необходимость регулировки угла положения передних колёс возникает в следующих случаях: 1.    При вмешательстве в узлы и детали подвески с целью их ремонта или замены. В эту категорию входят работы по замене амортизаторов, шаровых шарниров, рулевых наконечников, тяг, рейки, сайлентблоков, рычагов в сборе и пр. 2.    В случае участия машины в ДТП либо наезда на высокой скорости на лежачий полицейский, бордюр, попадание колеса в глубокую яму. 3.    Специалисты автосервисов также рекомендуют проводить замер и корректировку развала/схождения при сезонной смене резины.

Движение на машине с неправильно выставленными значениями угла колёс чревато следующими последствиями:

потерей устойчивости транспорта на дороге; снижением чувствительности и чёткости управления; «уводом» транспортного средства в сторону при торможении или отпускании руля; быстрым выходом из строя сайлентблоков и втулок подвески; увеличенным износом резины.

Важно знать, что регулировка параметров для передней и задней оси автотранспортного средства должна выполняться на специализированном стенде. Любые попытки провести регулировку «на глаз» с использованием подручных методов обычно приводят к ещё большему отклонению от нормы. Следует помнить, что изменение параметров всего на 0,5 градуса уже является сильным нарушением, отрицательно влияющим на управляемость автомобиля.

Как подготовиться к развалу/схождению

Стоит отметить, что существует ряд минимальных требований, необходимых к выполнению для проведения регулировки развала и схождения передних колёс. 1.     На автомобиле должны быть установлены диски с одинаковыми значениями диаметра, вылета и ширины. 2.    Резины должна быть с приблизительно равным значением износа, одинакового типоразмера. 3.    Давление в шинах должно соответствовать установленным значениям. 4.    В подвеске должен отсутствовать люфт, вызванный неисправностью отдельных узлов. Втулки тяг, сайлентблоки, рычаги, наконечники и шаровые опоры обязаны быть полностью исправны.

Внимание! Если после регулировки развала схождения наблюдается увод машины в сторону, то необходимо поменять передние колёса местами — обычно подобное поведение автомобиля связано с неравномерным износом колёс, возникшим вследствие эксплуатации авто с неотрегулированной подвеской.

Во время регулировки развала/схождения рулевое колесо устанавливается в центральное положение. Если с течением времени при движении автомобиля по прямой наблюдается отклонение руля, то необходимо повторно провести регулировку развала.

Сервис Uremont. com поможет найти автомастерскую, осуществляющую все виды работ по ремонту и настройке подвески — вам нужно просто оставить заявку на сайте. Ремонт авто с нами — недорого, быстро и удобно.

Развал схождение колес: проверка и регулировка

Ухудшение управляемости и устойчивости автомобиля на дороге, напрямую влияет на безопасность движения, поэтому выявив эти признаки в «поведении» автомобиля нужно принять меры к выяснению причин и устранению неисправности. Одной из характерных причин плохой управляемости автомобиля является неправильная установка углов колес или так называемых углов развала и схождения.

Давайте разберемся, что же это за углы и как их регулируют.

Развал схождение передних колес

Для обеспечения максимально устойчивого положения автомобиля при движении и для облегчения управления автомобилем, управляемые передние колеса должны занимать строго определенное положение по отношению к осям шкворней колес и по отношению к продольной оси автомобиля.

Такое положение обеспечивается углами, под которыми установлены оси колес и углом наклона шкворней.

Кроме улучшения ходовых качеств автомобиля и повышения безопасности движения, правильное положение колес существенно продляет срок службы шин и деталей подвески.

К счастью, на большинстве современных автомобилей не требуется выполнять регулярную регулировку развала-схождения. Дело в том, что подвеска автомобиля сконструирована и изготовлена так, что эти углы не изменяются в течение всего периода эксплуатации автомобиля. Изменения в изначальной установке углов схождения – развала могут произойти только в результате аварии.

Как уже было сказано, при установке положения колес учитываются два угла – угол схождения и угол развала.

Схождение колес

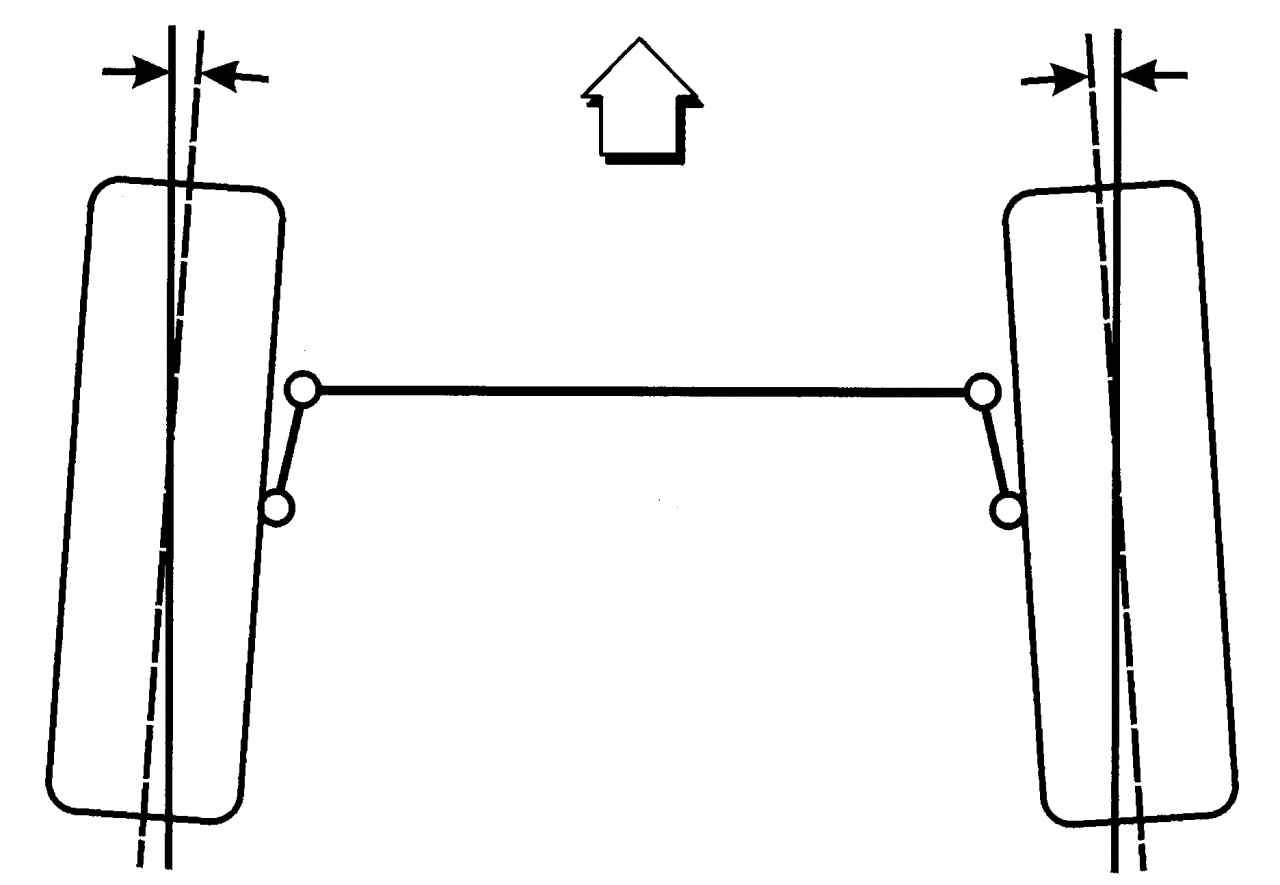

Схождением называют такую установку колес по отношению к горизонтальной плоскости, при которой расстояние между передними кромками дисков колес, спереди меньше чем сзади. Для разных автомобилей эта величина бывает разная и устанавливать угол схождения нужно в соответствии с рекомендациями производителя автомобиля.

Зачем нужно обеспечивать схождение колес? Дело в том, что такое их положение предотвращает разворачивание колес во время прямолинейного движения. Устанавливается и регулируется этот угол путем изменением длины соответствующих рулевых тяг. Наиболее точно установить угол схождения колес можно только на СТО с использованием специального оборудования.

В «домашних» условиях хорошего результата добиться трудно. При установке угла схождения предварительно проверяются все элементы крепления колес, исправность деталей передней подвески. Часто устанавливать угол схождения колес приходится после ремонта ходовой части автомобиля.

Развал колес

Если схождение колес, это отклонение их от горизонтальной плоскости, то развал колес, это отклонение колес от вертикального положения. Как правило, при этом колеса наклонены наружу и в этом случае развал называется положительным, если же колеса отклонены внутрь, то развал называют отрицательным.

Такое отклонение колес от горизонтали позволяет значительно облегчить выполнение автомобилем поворота, кроме того, это создает на ступице колеса дополнительную осевую силу, которая разгружает подшипник ступицы. Угол развала колеса обеспечивается конструкцией подвески автомобиля, а именно наклоном поворотной цапфы колеса.

Проверяя развал колес необходимо убедиться, что давление в шинах автомобиля соответствует норме, кроме того шины не должны быть изношенными. Также проверяют состояние дисков, люфт рулевого колеса, который не должен превышать допустимых норм и состояние деталей подвески.

В зависимости от конструктивных особенностей автомобиля и его подвески, развал колес может регулироваться по-разному. В некоторых случаях это делают, изменяя количество специальных прокладок-шайб на передней стойке.

Также как и в случае с углом схождения колес, угол развала можно точно проверить только с помощью специального оборудования. Сделать такую регулировку «на глазок» не получится, так как необходимой точности добиться не удастся, а ведь практически, даже неточность в 0,5 градуса при установке угла схождения или развала колес значительно усложнит управление автомобилем.

Видео по теме:

Видео: как сделать развал схождение своими руками.

Как видите, можно даже дома сотворить подобную процедуру? Но, стоит ли?!! Проще заехать на автосервис, покурить полчаса и забрать исправный автомобиль.

Загрузка…

Теперь сходитесь — Авторевю

Все знают, как важно следить за углами установки передних колес: они влияют и на управляемость, и на износ шин… А как насчет задней оси? Что будет, если, к примеру, от удара о бордюр нарушится схождение задних колес?

Мы решили это проверить. Взяли седан Mazda 6, в задней многорычажной подвеске которого регулируется схождение, — и отправились на полигон.

Кстати, с «задним» схождением у нас уже был печальный опыт. Ровно год назад во время теста кроссоверов нас удивил Mitsubishi Outlander — он то и дело норовил сорваться в занос, чего за ним раньше не замечалось. Уже потом, после публикации, дилеры Mitsubishi выяснили причину: у той тестовой машины были немного нарушены углы установки задних колес. Вместо небольшого схождения колеса «расходились» — совсем чуть-чуть, на считанные доли градуса. Но этого оказалось достаточно для того, чтобы один из наших «обычных водителей», пытаясь проехать коридор «лосиного теста» на небольшой скорости в 65 км/ч, не удержал машину от разворота на 180^о!

На самом деле любой автомобиль очень чувствителен к изменению угла схождения задних колес. Представьте, что у машины отрицательное схождение — то есть задние колеса развернуты наружу по ходу движения. Тогда в повороте наружное заднее колесо (а при прочих равных условиях оно обладает гораздо большим сцеплением с покрытием, нежели внутреннее) будет слегка развернуто от центра поворота — и задняя ось будет стремиться обогнать переднюю. Автомобиль приобретает склонность к заносу!

Заднее внешнее колесо, сильно повернутое наружу, уводит заднюю ось на обочину — машина срывается в занос

И наоборот, при положительном схождении (колеса смотрят «внутрь») нагруженное колесо направлено к центру поворота — оно работает на недостаточную поворачиваемость. Слегка сведенные к центру колеса увеличивают стабильность движения по скоростной прямой и помогают подвеске самой «подруливать» в нужную сторону, компенсируя порывы бокового ветра. Поэтому небольшое положительное схождение — хорошо! А вот отрицательное схождение («расхождение») — плохо.

Развернутое к центру поворота заднее «упорное» колесо перекладывает всю работу по восприятию боковой силы на переднюю ось — склонность к недостаточной поворачиваемости возрастает

Следите ли вы за углами установки задних колес? Возможно, они на вашей машине просто не регулируются — в зависимых задних подвесках (жесткие мосты у внедорожников) или полузависимых («скручивающаяся балка», как у вазовских переднеприводников) колеса установлены жестко. Но и тут углы установки тоже могут «уйти» — например, если от сильного удара погнута балка. Что уж говорить о современных сложных многорычажных подвесках! Поврежден один из рычагов — и угол схождения изменился. У того опасного Аутлендера из нашего сравнительного теста углы «уплыли» совсем чуть-чуть: –0^о03’ для левого колеса и –0^о11’ для правого при предписанном заводом-изготовителем диапазоне от +0^о03’ до +0^о24’. Напомним, что углы установки измеряются в градусах и минутах: в каждом градусе 60 минут.

Итак, тест! «Подопытным кроликом» выступает Mazda 6 — в ее задней подвеске схождение регулируется длиной «среднего» рычага. Кстати, тут можно настраивать и развал задних колес — эксцентриком на оси нижнего рычага. Но тема нашей работы — схождение и только схождение.

Полная версия доступна только подписчикамПодпишитесь прямо сейчас

я уже подписан

Регулировка схождения колес — LEMFÖRDER

Ваша конфиденциальность

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Всегда активно

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах. Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

Развал схождение Тойота Королла

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при эксплуатации. Углы установки колес проверяют и регулируют на специальных стендах согласно инструкциям по их эксплуатации.

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

Углы установки колес проверяйте на автомобиле без нагрузки, с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах, при отсутствии чрезмерных люфтов в узлах подвески.

После установки автомобиля на стенд, непосредственно перед проверкой углов, «прожмите» подвеску автомобиля, прикладывая два-три раза усилие, направленное сверху вниз, сначала к заднему бамперу, а затем к переднему Проверьте высоту автомобиля в соответствии с требованиями. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

При проверке и регулировке углов установки передних колес сначала проверьте угол продольного и поперечного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

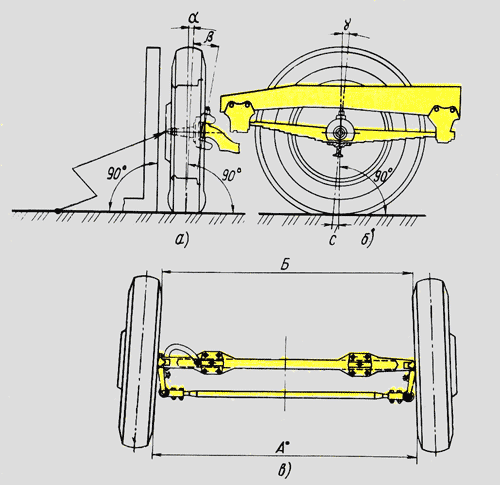

Угол продольного наклона оси поворота переднего колеса образован вертикалэю и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

Угол развала передних колес характеризуется отклонением средней плоскости вращения колеса от вертикали. Угол развала регулируется перемещением ступицы с поворотным кулаком относительно амортизаторной стойки, путем замены болтов крепления поворотного кулака к амортизаторной стойке специальными регулировочными болтами.

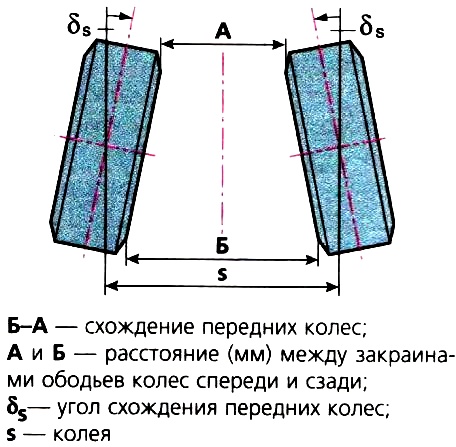

Схождение передних колес представляет собой угол между плоскостью врашения колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.





схождение Тойота Королла

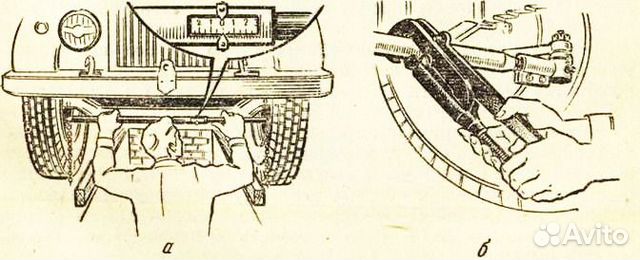

При проверке схождения измеряйте величину В — А только в том случае, если невозможно измерить величину С + D.
Схождение и развал задних колес определяют аналогично. Регулировка угла развала и схождения задних колес конструкцией автомобиля не предусмотрена. Несоответствие действительных значений, измеренных на автомобиле, контрольным значениям, указанным в табл, может объясняться износом и деформацией деталей подвески, деформацией кузова. При обнаружении отклонений в параметрах задней подвески,вызванных деформацией ее элементов и кузова, необходимо найти причину возникновения отклонений и устранить ее заменой вышедших из строя деталей.











Углы установки колес Тойота Королла







Что нужно знать о сход-развале шин

Развал-схождение, также известный как развал-схождение, может помочь вашим шинам работать должным образом и увеличить их срок службы. Это также может улучшить управляемость и предотвратить увод вашего автомобиля в одном направлении или странную вибрацию на дороге.

ЧТО ТАКОЕ ВЫРАВНИВАНИЕ ШИН?

Развал-схождение относится к регулировке подвески автомобиля — системы, соединяющей автомобиль с его колесами.Это не регулировка самих шин или колес. Ключом к правильному выравниванию является регулировка углов шин, которая влияет на то, как они соприкасаются с дорогой.

КАК УЗНАТЬ, НУЖНА ЛИ МНЕ ВЫРАВНИВАНИЕ ШИН?

Есть несколько способов узнать, нуждается ли ваш автомобиль в развал-схождение. Если вы заметили один или несколько из этих индикаторов, вам следует немедленно обратиться к лицензированному специалисту по обслуживанию для проверки центровки.

Неравномерный износ протектора

Транспортное средство тянет влево или вправо

Рулевое колесо смещено от центра при движении прямо

Вибрация рулевого колеса

НАШИ ЛУЧШИЕ ШИНЫ

1. Всесезонный
2. Грузовик
3. Зимний
4. Лето
5. Плоский

Близзак DM-V2

Перемещайтесь по снегу и льду на внедорожнике, кроссовере или грузовике

Близзак LT

Создан для снежных бурь и суровых зим в легком грузовом автомобиле или фургоне

Близзак W965

Держите свой коммерческий грузовик или фургон в рабочем состоянии всю зиму

Близзак DM-V2

Перемещайтесь по снегу и льду на внедорожнике, кроссовере или грузовике

Близзак LT

Создан для снежных бурь и суровых зим в легком грузовом автомобиле или фургоне

Близзак W965

Держите свой коммерческий грузовик или фургон в рабочем состоянии всю зиму

РАЗВАЛ, ПЕРЕДНЯЯ ЧАСТЬ И РОЛИК

Когда техник проверяет сход-развал, он или она в основном озабочен тремя вещами:

1.

КАМЕРА

Это внутренний или внешний угол шины, если смотреть спереди автомобиля. Слишком большой наклон внутрь или наружу, также известный как отрицательный и положительный развал соответственно, указывает на неправильное выравнивание и его необходимо отрегулировать. Изношенные подшипники, шаровые шарниры и другие детали подвески колес могут способствовать смещению развала колес.

2. ОО

В отличие от выравнивания развала, выравнивание схождения — это степень, в которой ваши шины поворачиваются внутрь или наружу, если смотреть сверху.Если это сбивает с толку, просто встаньте и посмотрите себе под ноги. Наклоните их внутрь к центру вашего тела. Когда шины вашего автомобиля расположены под одинаковым углом (помните, мы думаем с точки зрения высоты птичьего полета), мы называем это схождением. Разверните стопы наружу, и у вас получится выравнивание носка наружу. Оба требуют регулировки.

3. РОЛИК

Угол кастера помогает сбалансировать управление, устойчивость и прохождение поворотов.В частности, это угол оси рулевого управления, если смотреть сбоку от автомобиля. Если у вас положительный кастер, ось рулевого управления будет наклонена в сторону водителя. С другой стороны, отрицательный кастер означает, что ось рулевого управления наклонена к передней части вашего автомобиля.

ПОЧЕМУ ВАЖНО ВЫСТАВКА ШИН

Неправильная установка колес или шин может привести к неравномерному и преждевременному износу шин. Вот некоторые конкретные типы чрезмерного износа протектора, связанного с несоосностью:

ВОШИВАНИЕ

Шины

являются «оперенными», когда протектор гладкий с одной стороны и острый с другой. Обычно это признак неправильного выравнивания пальцев ног.

ИЗНОС РАЗВАЛА

Эта степень износа протектора означает, что внутренняя или внешняя часть протектора изнашивается значительно больше, чем центральная часть протектора. Как следует из названия, положительный или отрицательный развал вызывает этот тип износа.

ПЯТКА/НОСОК

Это происходит, когда одна сторона блоков протектора изнашивается быстрее, чем другая, по окружности.Когда вы проводите рукой по протектору, он выглядит и ощущается как зубья пилы, если смотреть сбоку. Износ пятки/носка может быть признаком недостаточного надувания и/или отсутствия вращения.

Если вы заметили какой-либо из этих необычных признаков износа, вам следует вызвать техника для проверки центровки. В то время как предотвращение износа шин является хорошей причиной для контроля развала-схождения, последствия несоосности также могут влиять на общую производительность автомобиля. Например, автомобиль, который тянет в одну сторону или рулится хаотично, вероятно, имеет проблемы с развал-схождением.

БАЛАНСИРОВКА ШИН

В отличие от балансировки шин, балансировка шин или колес относится к компенсации любого дисбаланса веса в комбинации шин и колес и часто выполняется в сочетании с балансировкой колес. Существует два основных типа дисбаланса шины/колеса, которые необходимо исправить: статический (одноплоскостной) и динамический (двухплоскостной).

Статическая балансировка касается баланса только в одной плоскости — вертикальное движение, которое может вызвать вибрацию.Динамический дисбаланс, с другой стороны, касается баланса в двух плоскостях — вертикальном движении и поперечном движении. Оба типа дисбаланса требуют использования специального балансировочного станка, чтобы выровнять ситуацию.

Чтобы начать балансировку шин, техник установит их на правильные диски и отрегулирует давление до оптимального уровня. Затем каждая шина помещается в центральное отверстие балансировочного станка. Машина вращает шину на высокой скорости, чтобы измерить дисбаланс комбинации колесо/шина.Он сигнализирует о том, какой вес должен добавить технический специалист, чтобы сбалансировать шину, и о том, в каких областях требуется указанный вес.

Балансировка шин необходима для надлежащего ухода за шинами по той же причине, что и сход-развал: предотвращение преждевременного износа протектора. Выравнивание и балансировка шин каждые 5000–6000 миль может помочь увеличить срок их службы и общую производительность.

Развал-схождение

и развал-схождение передних колес: есть ли разница?



Вы когда-нибудь замечали, что ваш автомобиль отклоняется, даже слегка, влево или вправо? Если да, то это может быть результатом неправильной установки колес.Это одновременно простое, но крайне необходимое исправление. Развал-схождение не только сделает езду более плавной и безопасной, но и продлит срок службы ваших шин.



Развал-схождение передних колес по сравнению с развал-схождением 4 колес





Наряду с термином «развал-схождение» вы, возможно, также слышали термин «развал-схождение». Означают ли эти две вещи в основном одно и то же? Для всех намерений и целей, да. Развал-схождение может относиться к регулировке всех четырех колес, особенно в полноприводных автомобилях.Выравнивание переднего конца относится только к двум передним колесам. Но независимо от того, как вы это называете, выравнивание колес — это то, во что каждый владелец автомобиля должен время от времени вкладывать средства.



Почему важна развал-схождение автомобильных колес



Когда ваш автомобиль впервые изготовлен, колеса выравниваются, тестируются, регулируются и в конечном итоге проверяются на заводе. На новом автомобиле проблем с развал-схождением быть не должно. Но со временем большинство водителей обнаружат, что их колеса выходят из строя.



Причины неправильного схождения шин



Существуют различные причины развала колес или шин, большинство из которых связано с условиями вождения. Движение по плохо обслуживаемой дороге может привести к смещению колес. Плохое вождение по этим дорогам может усугубить ситуацию. Попадание в выбоины и наезд на бордюры также могут повлиять на выравнивание вашего автомобиля.



Признаки сход-развала автомобиля



Поначалу проблемы со схождением колес могут быть незаметны, но повреждения все же могут возникать.Когда шины даже немного не выровнены, это может ускорить неравномерный износ ваших шин. Это означает, что ваши шины не будут работать должным образом, и вам, возможно, придется потратить деньги, чтобы заменить эти шины раньше, чем ожидалось.



Нет сигнальных ламп или индикаторов проблем с выравниванием автомобиля, поэтому лучший способ предотвратить преждевременный износ — регулярные проверки. Однако вы можете заметить изменение в управлении вашим автомобилем, например, транспортное средство тянет влево или вправо.



Другие симптомы могут включать вибрацию рулевого колеса или замечание, что оно смещено от центра, даже если вы едете прямо. Любой из этих индикаторов должен отправить вас прямо к технику для проверки выравнивания.



Преимущества развал-схождения автомобиля





Развал-схождение помогает вашему автомобилю во многих отношениях, но в конечном итоге обеспечивает оптимальную управляемость. Это не только продлевает срок службы ваших шин, но также помогает вашему автомобилю двигаться более плавно и потреблять меньше энергии, что обычно приводит к экономии топлива.



Ознакомьтесь с несколькими преимуществами регулярного выравнивания колес:

• Ваши шины прослужат дольше;
• Ваш автомобиль будет двигаться более плавно;
• Ваши колеса будут указывать в правильном направлении, что означает, что вы можете двигаться без постоянной корректировки курса;
• Ваш автомобиль будет потреблять меньше энергии для движения, что сэкономит вам деньги на заправке;
• Ваша машина будет лучше управляться, а значит, будет безопаснее

К сожалению, нет определенного способа определить, когда ваши шины развалены, пока вы не отвезете свой автомобиль к специалисту по обслуживанию автомобилей. Если проходит слишком много времени и смещение становится настолько серьезным, что автомобиль больше не движется по прямой, значит, шина уже серьезно повреждена.



Вот почему лучше всего регулярно проверять свой автомобиль. Убедитесь, что выравнивание является частью ваших рутинных работ по техническому обслуживанию. Чтобы узнать больше, отнесите свой автомобиль к специалисту по обслуживанию и узнайте, как часто вам нужно проходить развал-схождение.



Часто задаваемые вопросы:



В: В чем разница между развал-схождением 2-х и 4-х колес?



A: Развал-схождение двух колес, также известное как развал-схождение передних колес, означает, что техник выполняет обслуживание только передних колес, что может включать регулировку развала, схождения и кастера.В некоторых случаях может потребоваться «регулировка угла тяги», чтобы убедиться, что все четыре колеса находятся «в квадрате» друг с другом.



Под регулировкой всех четырех колес подразумевается регулировка всех четырех колес, которая обычно требуется на полноприводных моделях с независимой подвеской. Это может включать регулировку переднего схождения и кастера, точно так же, как выравнивание переднего конца, в то время как задние колеса получают регулировку схождения и развала.



В: Сколько стоит получить мировоззрение?



A: Очевидно, что сход-развал 4-х колес будет в два раза дороже, чем сход-развал передних колес.Тем не менее, процесс прост, и стоимость совсем не высока, где-то между 50 и 100 долларами, хотя в большинстве случаев также требуется перестановка шин, что увеличивает стоимость.



В: Как узнать, нужна ли передняя развал-схождение?



A: Конкретных признаков развала-схождения колес нет, за исключением случаев, когда уже нанесено слишком много повреждений. Вот почему важно регулярно проверять выравнивание.



В: Является ли регулировка сход-развала необходимой услугой?



О: Хотя это может показаться несерьезной проблемой, длительное вождение с несоосными колесами или шинами приведет к более серьезным повреждениям, что в конечном итоге обойдется вам дороже и позволит вашему автомобилю дольше не ездить по дорогам.



В: Как часто следует выполнять проверку центровки?



A: Не существует правила относительно того, как часто вы должны проверять сход-развал колес, и это не зависит от типа автомобиля, которым вы управляете. Однако, если ваши обычные условия вождения плохие, вам следует чаще проверять развал-схождение автомобиля. Кроме этого, основная рекомендация — каждые 2 или 3 года.



В: Сколько времени занимает выравнивание моего колеса?



О: Это быстрая и понятная услуга, в среднем занимает около 1 часа.Если требуются дополнительные работы, в зависимости от степени износа, может потребоваться дополнительное время.



Часто задаваемые вопросы о сход-развале | Часто задаваемые вопросы

Что такое развал-схождение?

Хотя иногда это настолько тонко, что вы не заметите, выравнивание ваших колес может выйти из строя из-за толчков и аварий во время повседневного вождения. Это снижает управляемость вашего автомобиля, снижает расход топлива и вызывает преждевременный износ шин.Развал-схождение — это процесс регулировки углов колес вашего автомобиля до исходных характеристик

.

Нужны ли выравнивания?

Развал-схождение повышает безопасность вождения, поддерживая правильный контакт шины с дорогой и предотвращая увод автомобиля влево или вправо. Правильно отрегулированный автомобиль имеет более плавную езду и оптимальный расход топлива. Выравнивание колес также продлевает срок службы шин.

Что влияет на развал-схождение?

Со временем нормальная просадка подвески — плюс усталость пружин и втулок (резиновых подушек, гасящих количество движения и шума) — постепенно изменит центровку.Удары, такие как попадание в выбоину, наезд на большие неровности, трение о бордюр или перекатывание мусора, могут привести к смещению колес. Агрессивное вождение, перевозка тяжестей, погнутые или изношенные детали подвески (рулевые тяги, шаровые опоры, опоры стоек и опорные плиты) или небольшой изгиб крыла могут вызвать нарушение соосности.

Как я могу определить, что мои колеса смещены?

Диагностика смещения не всегда однозначна. Поскольку измерения могут быть очень точными, вы можете не заметить их, если быстро взглянете на шины и диски.Вы можете заметить, что рулевое колесо смещено от центра, почувствовать тягу или дрейф, или заметить, что ваша управляемость не на должном уровне. Единственный способ узнать наверняка — это вызвать обученного специалиста для проверки центровочного станка.

Повлияет ли это на мои шины?

Да. Если на них наблюдается умеренный или сильный износ кромок или износ оперения, это, вероятно, означает, что их тянут, а не плавно катят. Часто это указывает на то, что схождение или угол развала смещены.

Как выполняется выравнивание?

Они выполняются с помощью стенда для измерения углов колес.Они рассчитываются и сравниваются с исходными характеристиками вашего автомобиля. Затем мастер вносит необходимые коррективы. Показания компьютера в режиме реального времени показывают, когда достигаются заданные углы. В отчете будут показаны входящие и скорректированные измерения центровки.

Какие существуют типы выравнивания?

Ваш техник посоветует, какой тип развал-схождения лучше всего подходит для вашего типа автомобиля:

Стандартный
Передние колеса регулируются так, чтобы они были параллельны центральной линии вашего автомобиля.Это самое простое и основное выравнивание, НО оно не рекомендуется для любой текущей модели автомобиля. Это менее точно. Вы можете не получить отцентрованное рулевое колесо, потому что выравнивание переднего конца не учитывает углы заднего колеса.

Упор
Выравнивание тяги является наиболее точным выравниванием для автомобилей без регулируемой задней подвески. Регулируются только передние колеса. Вот как: нет никакой гарантии, что оба задних колеса направлены прямо вперед, как и должно быть.Один может быть направлен точно вперед, а другой немного в сторону. Или оба их угла могут быть выключены. Поскольку это невозможно отрегулировать, передние колеса выровнены как можно ближе к линии тяги, которая представляет собой среднее значение, на которое указывают два задних колеса. Этого достаточно, чтобы получить центрированное рулевое колесо.

Четыре колеса
Это делается на автомобилях с регулируемой задней подвеской, чтобы вернуть все четыре угла автомобиля в соответствие со спецификацией. Все четыре колеса выровнены по центру автомобиля.Сначала измеряются и регулируются углы заднего моста, затем переднего. Это наилучшая, наиболее точная и рекомендуемая производителем установка для автомобилей с регулируемой задней подвеской.

Нужно ли делать развал-схождение при покупке новых шин?

Да. Развал-схождение при замене шин — один из лучших способов получить от них максимальный пробег. Обязательно попросите выравнивание, поскольку оно обычно не входит в стоимость покупки.

В какие еще моменты следует проверять выравнивание?

• После наезда на бордюр, столкновения с животным или наезда на выбоину, кочку или мусор.
• Неравномерный износ шин.
• Вы опускаете или поднимаете свой автомобиль.
• Заменены детали рулевого управления или подвески, влияющие на угол наклона шин.
• Вы заметили, что ваш автомобиль сносит или тянет в одну сторону.
• Рулевое колесо смещено от центра, когда вы смотрите прямо.
• По следам афериста.
• Не реже одного раза в год.
• Дважды в год, если вы регулярно ездите по неровным дорогам.

(Les Schwab проводит бесплатные визуальные осмотры развал-схождения. Если мы рекомендуем развал-схождение, но в ходе работы обнаружим, что развал-схождение хорошее и его нельзя улучшить, плата не взимается.)

Как часто это необходимо?

Регулярная развал-схождение является частью базового технического обслуживания автомобиля. Раннее выявление несоосности означает, что вы можете исправить положение колес до преждевременного износа шин. Автомобили обычно выходят из строя постепенно, поэтому важно проверять его не реже одного раза в год или два раза в год, если вы ездите по дорогам с неровностями, выбоинами или выбоинами.

Развал-схождение только для полноприводных автомобилей?

Независимо от того, являются ли они полноприводными, переднеприводными или заднеприводными, большинство автомобилей и многие внедорожники сегодня имеют четыре колеса. Эти транспортные средства должны быть выровнены по четырем колесам, потому что задняя часть точно так же может выйти из строя и вызвать неравномерный износ шин, как и передняя.

Влияет ли несоосность на расход бензина?

Да. Когда ваши колеса правильно выровнены, сопротивление качению меньше.Шины катятся с меньшим трением, поэтому ваш автомобиль более экономичен. Когда колеса смещены, шины будут слегка волочиться, что приведет к снижению эффективности использования топлива. Если ситуация сохранится, шины будут изнашиваться неравномерно, что приведет к увеличению расхода топлива.

Может ли несоосность вызывать вибрацию рулевого колеса?

Вибрация рулевого колеса, половицы или сиденья, которая усиливается на более высоких скоростях, часто является признаком дисбаланса шин, а не неправильного развал-схождения.

Является ли выравнивание таким же, как балансировка?

Это два разных ремонта.Балансировка шин — это процесс прикрепления к колесу небольших грузов, всего в несколько унций, чтобы вес был равномерным по всему устройству. Несмотря на то, что они круглые, шины имеют производственные дефекты и износ, которые создают более легкие и тяжелые участки. Вес компенсирует это.

Повторная балансировка выполняется в шиномонтажной мастерской путем помещения колеса и шины на балансировочный станок, который измеряет вес и показывает, где следует внести коррективы при любых различиях. Чаще всего это делается во время перестановки шин и не является частью развала-схождения.

Что входит в выравнивание?

Вот что входит в развал-схождение в Les Schwab Tyres: проверка шин, тест-драйв до, проверка рулевого управления и подвески, проверка и регулировка давления в шинах, измерение и регулировка углов развал-схождения, тест-драйв после и распечатанный отчет, показывающий измерения до и после. (На развал-схождение, выполненный в Les Schwab Tyres, распространяется 30-дневная гарантия, которая включает оплату труда.)

Может ли несоосность вызывать шум?

Как правило, любой шум от несоосности вызван ненормальным износом шин.Если шины являются источником дорожного шума, может потребоваться коррекция сход-развала, но это не решит проблему шума.

Исправит ли сход-развал кривое рулевое колесо? Ослабление рулевого управления?

Смещенное от центра рулевое колесо является одним из признаков несоосности. Выравнивание вернет рулевое колесо в центральное положение, если нет других недиагностированных проблем.

Когда углы установки не соответствуют нормативным требованиям, рулевое управление может ощущаться слегка ослабленным. Это положение может быть исправлено выравниванием.Но если вы заметили, что вам нужно гораздо больше движений рулевого колеса, чем обычно, возможно, изношены детали рулевого управления или подвески, которые допускают слишком большой люфт. В этом случае незакрепленные детали должны быть выявлены при осмотре перед выравниванием, и перед выравниванием должен быть рекомендован ремонт. Некоторые детали, вызывающие подозрение, — это шаровые шарниры, рулевые тяги, промежуточный рычаг, рычаг сошки, рейка и шестерня или рулевой механизм.

На него распространяется гарантия?

Проверьте оригинальную гарантию в руководстве по эксплуатации вашего автомобиля.

Сколько стоит развал-схождение?

Зависит от типа автомобиля, магазина, региона и типа выравнивания. Качественный магазин перед выполнением работ заранее посоветует, какой тип лучше и сколько это будет стоить. Хороший магазин взимает плату только за работу, которая действительно необходима, когда работа уже выполняется.

Кто занимается выравниванием?

Шиномонтаж и любой хороший механик. Les Schwab Tyres предлагает полный комплекс услуг по сход-развалу, включая регулировку и бесплатные проверки, обычно без предварительной записи.

Найти магазин

Развал-схождение 101 | Без кредитного финансирования на шины, колеса и авто Сумма



Все изображения сделаны автором, если не указано иное.



Ряд углов измеряется и при необходимости корректируется при выполнении сход-развала. Соблюдение этих углов в пределах спецификаций обеспечивает равномерный износ шин, улучшает экономию топлива и снижает чрезмерный износ компонентов подвески и шин. Нормальный износ медленно позволяет этим углам изменяться настолько, что неравномерный износ шин становится очевидным уже через 500 миль.Выбоины и наезды на такие объекты, как бордюры, могут более резко изменить эти углы и привести к повышенному износу шин и заносу автомобиля.



Какие углы измеряются при выравнивании?



 В течение многих лет сход-развал обычно называли сход-развалом передней части, потому что все действия происходили из-за износа передней части; могли быть выполнены измерения угла заднего конца, но можно было отрегулировать только углы переднего конца. Дизайн и технология автомобиля изменились, и задние углы не только стали более интегрированными, но и стали регулируемыми с появлением прокладок. Во время сход-развала измеряются и регулируются три основных угла: развал, кастер и схождение. При выполнении так называемого выравнивания четырех колес измеряются задний развал и схождение, а также угол, называемый углом тяги, который часто можно отрегулировать с помощью прокладок.



Развал определяет, насколько шина соприкасается с дорогой, поскольку он описывает угол, под которым находится шина по отношению к вертикали, и измеряется в градусах положительного или отрицательного значения.Положительный угол развала означает, что внешняя часть шины отклоняется от автомобиля, а отрицательный развал означает, что верхняя часть шины наклонена к автомобилю. В большинстве спецификаций выравнивания транспортных средств развал устанавливается между положительным и отрицательным значением в один градус, хотя в некоторых характеристиках производительности он может достигать трех отрицательных градусов. Чрезмерный отрицательный развал вызовет чрезмерный износ внутренней части протектора. Положительный развал вызывает износ внешней кромки протектора.





Кастер используется для обозначения угла между вертикалью и линией, проведенной через верхний и нижний шаровые шарниры.Появление стоек МакФерсон изменило ссылку на ось рулевого управления, которая представляет собой угол, вокруг которого наклоняется переднее колесо при повороте передних колес. Кастер может быть как положительным, так и отрицательным, но отрицательный в основном использовался для облегчения возврата рулевого управления в системах ручного рулевого управления. Неправильный кастер приведет к неравномерному износу подвески, особенно втулок, которые толкаются в направлениях, для которых они не предназначены, и увеличению усилия на рулевом колесе.





Схождение на самом деле измеряется как три угла: угол, под которым левая и правая шины расположены по отношению к линии, проведенной по центру автомобиля спереди назад (индивидуальное схождение-левое и правое), и их объединенные углы (общее схождение) центральная линия. Индивидуальное и общее схождение могут быть как схождением, так и схождением наружу. Схождение означает, что передняя часть колеса ближе к центральной линии, а схождение означает, что колесо направлено наружу. Если схождение обоих колес достаточно далеко в противоположных направлениях, общее схождение может быть действительно правильным в соответствии со спецификациями. Чрезмерное схождение обычно приводит к «плавающему» износу на внешней кромке протектора, в то время как схождение наружу изнашивает внутреннюю часть шины. Этот перьевой износ также может пересекать протектор под углом. В спецификациях выравнивания переднеприводных автомобилей оба передних колеса обычно слегка вывернуты наружу, потому что крутящий момент двигателя будет тянуть их внутрь при ускорении.И наоборот, автомобили с задним приводом будут иметь схождение, потому что ускорение имеет тенденцию раздвигать их.



Угол тяги — это угол линии, проведенной между задними колесами относительно осевой линии автомобиля спереди назад. Это угол, на который задние колеса хотят толкнуть автомобиль по отношению к тому, куда указывает нос автомобиля. Задние подвески с рычагами управления часто имеют приспособления для регулировки углов тяги, а также схождения и развала.



Износ компонентов подвески — основная причина проблем с центровкой



Хотя это и не единственная причина проблем с выравниванием, нормальный износ будет медленно изменять углы выравнивания по мере износа втулок, а затем изнашивания и изменения высоты дорожного просвета из-за ослабления пружин подвески или неправильной загрузки автомобиля.Регулярная езда по неровным и неровным дорогам, особенно на высоких скоростях, также может способствовать возникновению проблем с выравниванием. Провисание пружин приведет к уменьшению дорожного просвета, что приведет к втягиванию шин и увеличению отрицательного развала.



Диагностика проблем соосности при износе шин





Износ шин даст специалисту по шинам хорошее представление о том, что не так с развал-схождением автомобиля. Как упоминалось выше, проблемы с развалом проявляются в виде плавного неравномерного износа одного края шины.Отрицательный развал приводит к более быстрому износу внутренней части протектора, в то время как положительный развал вызывает износ внешнего края протектора.



Неправильные настройки ролика обычно проявляются в виде избыточного износа обеих кромок, при этом одна кромка изнашивается больше, чем другая. Будьте осторожны, это может показаться слишком низким давлением в шинах, но обычно это приводит к равномерному износу обоих краев.



Оперативный износ, который часто распространяется по протектору по диагонали, указывает на неправильную настройку схождения.Избыточное схождение приведет к большему износу внутренней кромки, в то время как схождение внутрь приведет к большему износу внешней кромки. Этот опережающий износ может также распространяться по внутреннему или внешнему диаметру шины.



Диагностика проблем схождения по симптомам вождения



То, что происходит во время движения автомобиля, также часто указывает на проблемы с развал-схождением. Например:

• Занос в ту или иную сторону с прямым колесом может указывать на проблемы с развалом или на то, что обе шины скошены неправильно в направлении заноса.
• Резкое вытягивание, особенно когда подвеска подпрыгивает, указывает на проблему с кастером с одной стороны.
• Резкое вытягивание, особенно при ускорении, может указывать на проблемы с носком.
• Автомобиль, кажется, виляет вперед и назад и требует небольших усилий рулевого управления для поддержания прямого курса указывает на то, что изношенные компоненты подвески, такие как втулки рычага управления, шаровые шарниры и/или наконечники рулевой тяги, позволяют колесу или обоим колесам «болтаться» во время вождения.
• Труднее управлять в одном или другом направлении, что указывает на проблемы с колесом.
• Рулевое колесо, кажется, хочет вернуться быстрее, чем я могу им управлять, также указывает на проблему с роликом.

Это далеко не полный список симптомов и причин проблем с центровкой.



Дэн Шиномонтажник будет рад помочь вам с вашими вопросами и проблемами выравнивания.



Развал-схождение

передних колес и развал-схождение 4-х колес: изучение разницы

Опубликовано: Понедельник, 10 августа 2020 г.

Во время движения по дороге вы можете бороться с рулевым колесом, так как ваш автомобиль, кажется, хочет унести вправо или влево.Вам это знакомо? Если это так, возможно, пришло время для выравнивания. Выполняя развал-схождение, вы обеспечиваете более безопасную и плавную езду, а также продлеваете срок службы ваших шин. Другие преимущества развал-схождения включают обеспечение оптимальной управляемости и меньшее потребление энергии (экономия топлива).

У вашего автомобиля четыре колеса (скорее всего), и все четыре должны быть отрегулированы, верно? Ну, не обязательно. Вашему автомобилю может потребоваться только выравнивание передней части. Итак, в чем разница между передним выравниванием и передним выравниванием?сход-развал на 4 колеса. Вы можете быть удивлены, обнаружив, что между ними нет большой разницы! Давайте углубимся в это.

Разница

Выравнивание переднего конца

Схождение передних колес более известно как двухколесное. Как следует из названия, механик выполнит развал-схождение только передних колес. Вообще говоря, это может включать регулировку схождения, развала и кастера. Некоторые автомобили состоят из сплошной задней оси, которая никогда не требует регулировки.

При выравнивании передней части техническому специалисту также может потребоваться выполнить так называемую «регулировку угла тяги».В общем, это процедура, которая позволяет техническому специалисту определить, что каждое из четырех колес находится «в квадрате» друг с другом.

Развал-схождение 4-х колес

Как вы, наверное, догадались, эта развал-схождение обычно включает регулировку всех четырех колес. Как правило, если ваш автомобиль является полноприводной моделью с независимой подвеской, ему потребуется регулировка 4-х колес. Обслуживание состоит из регулировки колесика и переднего схождения. Что касается задних колес, они получат регулировку развала и схождения.

Важно знать, когда вам нужна развал-схождение

Потребители не должны понимать точную разницу! Если вы заметили какие-либо признаки несоосности колес (например, транспортное средство уводит в сторону), вашему автомобилю может потребоваться помощь. Механик решит, подходит ли переднее или 4-колесное сход-развал.

Absolute Car Care Выполняет развал-схождение передних и четырех колес.

Если рулевое управление вашего автомобиля немного нечеткое, обратитесь в Absolute Car Care.Наши технические специалисты используют машину для центровки HawkEye Elite для проверки центровки. Задержка проблемы может привести к преждевременному сильному износу шин. В Absolute Car Care они выполняют как передние, так и 4-колесные работы для всех моделей автомобилей и годов выпуска. По любым вопросам звоните по телефону 508 820-9323 или используйте контактную форму, чтобы записаться на прием.

Родственные

Развал-схождение | 2021-02-08 | Auto Service Professional

В этой статье мы кратко рассмотрим основы углов установки колес в качестве помощи для новых технических специалистов, а затем рассмотрим необходимость рассмотрения того, как углы установки колес влияют на ADAS (усовершенствованные системы помощи водителю) и озабоченность для повторной калибровки ADAS после развала-схождения.

ОСНОВНЫЕ СВЕДЕНИЯ О САЛОСНОВАНИИ КОЛЕС

Несмотря на то, что современные компьютеризированные и высокотехнологичные системы регулировки развала-схождения оказывают существенную помощь техническому специалисту в выполнении шагов, необходимых для достижения надлежащих углов установки колес, тем не менее, для технического специалиста важно понимать основы углов развал-схождения шасси и задействованную геометрию, а не слепо делать то, что нужно. команда показаний и расчетов системы выравнивания. Очевидно, что неправильные условия развала-схождения влияют на износ шин и могут вызвать занос/увод во время круиза, разгона и торможения, а также плохой контроль направления.

ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА ПЕРЕД ВЫРАВНИВАНИЕМ

Перед измерением или регулировкой любых углов установки колес всегда выполняйте предварительную проверку:

• Накачка шин. Убедитесь, что все шины накачаны в соответствии со спецификацией для конкретного автомобиля;
• Размер шин. Убедитесь, что все шины имеют одинаковый размер (на всех колесах или на передней и задней оси, поскольку некоторые автомобили имеют разные размеры передних и задних колес). Различия наружного диаметра шин на одной оси недопустимы;
• Состояние шин.Очевидно, осмотрите шины на наличие повреждений, таких как порезы, сильный износ протектора, выемки, неравномерный износ протектора и т. д. При необходимости замените перед выравниванием;
• Высота дорожного просвета автомобиля. Проверьте высоту дорожного просвета в местах, указанных автопроизводителем. Это покажет, если пружины изношены/повреждены. При необходимости откорректируйте перед выравниванием.

УГОЛ СЦЕПЛЕНИЯ

Угол схождения определяется путем сравнения расстояния между центрами передних шин и расстоянием между центрами задних шин на той же оси.Нулевой угол схождения существует, если расстояние между передней частью колес (перед осевой линией оси) идентично расстоянию между колесами позади осевой линии оси.

Состояние схождения (также называемое положительным углом схождения) имеет место, когда два колеса на одной оси расположены ближе друг к другу спереди и шире друг от друга сзади.

Состояние схождения (также называемое отрицательным углом схождения) имеет место, когда колеса находятся дальше друг от друга спереди и ближе друг к другу за осевой линией оси.Все передние подвески, независимо от конструкции, имеют регулировку угла схождения в месте на рулевых тягах/концах рулевых тяг. Живые задние мосты не будут иметь регулировки угла схождения (за исключением возможного использования прокладок для исправления проблемы с задним схождением), поскольку это фиксированный угол. Независимые задние подвески обычно предлагают регулировку схождения задних колес.

Угол схождения имеет решающее значение для срока службы протектора шины. В идеале передние управляемые колеса должны быть параллельны во время движения, чтобы избежать истирания протектора.Однако схождение также можно использовать для изменения характеристик управляемости автомобиля. Увеличенное схождение может помочь уменьшить избыточную поворачиваемость на поворотах и ​​улучшить курсовую устойчивость автомобиля на высокой скорости. Увеличение схождения может снизить склонность к недостаточной поворачиваемости и улучшить начальный вход в поворот на поворотах. Но схождение также может привести к резкому, менее решительному прямолинейному движению на скорости, особенно на мокрой или скользкой дороге.

При чрезмерном смещении или отклонении схождения каждое переднее колесо направлено не в прямом направлении.

Когда шины сталкиваются с поверхностью дороги с уменьшенным сцеплением (водой, снегом или льдом), шина, которая ударяется о сторону дороги с меньшим сцеплением, теряет сцепление, отдавая предпочтение противоположной шине на той же оси, которая может тянуть автомобиль в направлении угла носка.

Для уличных транспортных средств всегда оставайтесь в пределах диапазона, указанного производителем транспортного средства.

РАДИУС ПОВОРОТА И РАСШИРЕНИЕ НА ПОВОРОТАХ

При повороте управляемых колес угол схождения отдельных колес будет изменяться по сравнению со статическим значением прямолинейного движения.Например, когда рулевое колесо повернуто влево, левое переднее колесо будет демонстрировать большее схождение по сравнению с числом градусов, на которое схождение правого переднего колеса будет больше. Это конструктивная особенность, которая снижает склонность шин к истиранию во время поворотов и уменьшает радиус поворота внешнего колеса, снижая склонность автомобиля к слишком быстрому повороту, обеспечивая при этом снижение усилий по восстановлению при изменении направления движения автомобиля. Внутреннее колесо должно поворачиваться по меньшему радиусу, чем внешнее колесо, чтобы обеспечить более плавный поворот и уменьшить истирание шины.Внутренние и внешние положения колес относятся к направлению поворота. При повороте налево левое переднее колесо является внутренним. При повороте направо правое боковое колесо является внутренним колесом.

В то время как статическое схождение (с колесами, направленными прямо вперед) позволяет обоим передним колесам вращаться с одинаковой скоростью и параллельно друг другу, углы схождения отдельных колес различаются при повороте рулевого колеса более чем на 20 градусов.

Это называется принципом Аккермана, позволяющим внутренним колесам вращаться с меньшим радиусом, в то время как внешнее колесо вращается с большим радиусом.

УГОЛ РАЗВАЛА

Угол развала относится к углу колеса сверху вниз, если смотреть спереди или сзади автомобиля, по сравнению с истинной вертикалью. Если колесо наклоняется вверх, это положительный развал. Если колесо наклонено внутрь вверху, это отрицательный развал. Если колесо установлено на истинную вертикаль, это нулевой развал.

УГОЛ КОЛЕС

Угол кастера (угол оси рулевого управления) включает отношение верхнего шарового шарнира (или верхней части опоры стойки) к нижнему шаровому шарниру, если смотреть сбоку от автомобиля.Используя истинную вертикаль, проведенную через центр ступицы в качестве точки отсчета, угол кастера представлен прямой линией, проведенной через верхний шаровой шарнир/положение шарнира через нижний шаровой шарнир.

Более положительный угол кастера, как правило, способствует курсовой устойчивости на скорости и помогает рулевому колесу возвращаться в исходное положение после поворота.

Нулевой угол кастера, когда нижний шарнир находится непосредственно под верхним шарниром, вероятно, приведет к ухудшению управляемости и плохому возврату рулевого колеса, что потребует от водителя вручную перетаскивать колеса обратно в прямолинейное направление после поворота. .

Угол поворота управляемой оси оказывает большое влияние на управление направлением движения.

Поскольку мы имеем дело в основном с серийными автомобилями, эксплуатируемыми на улице, всегда следуйте спецификациям производителя.

НАКЛОН ОСИ РУЛЕВОГО УПРАВЛЕНИЯ И ВКЛЮЧЕННЫЙ УГОЛ

Если смотреть спереди автомобиля, SAI (наклон оси рулевого управления) представляет собой нерегулируемый угол между истинной вертикалью, проведенной через центр шины, и линией, проведенной через верхний и нижний шаровые шарниры.SAI определяется в точке пересечения этих двух линий. Проще говоря, SAI — это заводской угол «развала» системы подвески конкретного колеса.

Другим фиксированным углом является IA (включенный угол), который является комбинацией SAI и развала колес. И SAI, и IA измеряются, чтобы убедиться, что заданные проектом углы верны. Если либо SAI, либо IA выходят за пределы спецификации оригинального оборудования, это указывает на то, что произошло повреждение, такое как погнутый рычаг управления, погнутая стойка, смещенная опора стойки и т. д.

РАДИУС ЧИСТКИ

Если вы не знакомы с термином «радиус скребка», то это точка наибольшей нагрузки на площадь протектора шины, в первую очередь во время поворотов. Если смотреть спереди транспортного средства, это определяется с учетом расстояния между центром протектора передней шины и воображаемой линией SAI при измерении на поверхности дороги. Поскольку эти две линии в конечном итоге пересекутся, нас действительно интересует именно эта точка пересечения.

Когда две линии пересекаются точно на дорожном полотне, это называется нулевым скрабированием. Когда линии пересекаются над поверхностью дороги, это состояние известно как отрицательный скраб. Когда линии пересекаются под поверхностью дороги, такое состояние называется положительным скрабированием.

Чрезмерно отрицательный радиус трения имеет тенденцию увеличивать усилие на рулевом колесе, в то время как чрезмерно положительный радиус трения, при котором нагрузка на протектор смещается дальше наружу, может не только ухудшить управляемость и облегчить рулевое управление, но и привести к чрезмерной нагрузке на ступичные подшипники.

Радиус скребков изменяется, когда устанавливаются неоригинальные колеса с другим вылетом, что приводит к смещению центра протектора шины от исходного положения. Вылет колеса, который перемещает колесо дальше наружу, создает большую нагрузку на подшипники колеса, а в случае переднеприводных систем это также может привести к перенапряжению и износу наружных ШРУСов.

В большинстве случаев подвеска с короткими/длинными рычагами (верхние и нижние рычаги управления, где нижний рычаг длиннее) будет иметь положительный радиус трения.
Обычно передняя подвеска со стойками MacPherson для передних колес имеет отрицательный радиус трения, что помогает свести к минимуму эффект подруливания крутящего момента, который является общей чертой переднеприводных систем.

ЛИНИЯ НАПРЯЖЕНИЯ И УГОЛ НАПРЯЖЕНИЯ

Линия тяги автомобиля представляет собой «цель» задней оси, если смотреть сверху. Линия тяги эффективно разделяет схождение левого и правого задних колес. Линия тяги может следовать или не следовать геометрической центральной линии.

Угол тяги представляет собой разницу между геометрической центральной линией и линией тяги, измеренную в градусах.Если смотреть сверху, если угол тяги направлен вправо (со стороны пассажира), это положительный угол тяги. Если угол тяги направлен влево (со стороны водителя), это отрицательный угол тяги.

ОСЕВАЯ ЛИНИЯ РУЛЕВАЯ И ГЕОМЕТРИЧЕСКАЯ ОСЕВАЯ ЛИНИЯ

Центральное рулевое управление — это просто термин, обозначающий «прямое и ровное» положение часов на рулевом колесе, когда автомобиль катится по прямой. Если рулевое колесо не отцентровано, это может указывать на возможное отклонение угла тяги.Смещенное от центра рулевое колесо также будет «сбивать с толку» датчик угла поворота рулевого колеса. Геометрическая осевая линия — это термин, обозначающий линию, проведенную от центра задней оси к центру передней оси, если смотреть сверху на автомобиль.

ТИПЫ СХЕМЫ

Устаревший метод центровки двух колес по осевой линии не учитывает положения задних колес и не должен учитываться, поскольку он игнорирует направление тяги задней оси.

Предпочтительным подходом является выравнивание по «линии тяги» или «углу тяги», при котором учитывается фактическое расположение и направление задних колес.Это позволяет регулировать углы передних колес относительно углов задних колес независимо от геометрической центральной линии.

Если рассматриваемое транспортное средство оснащено регулировкой схождения задних колес, мы можем добиться оптимального сход-развала, используя общую сход-развал-схождение, которая учитывает и позволяет регулировать все четыре колеса, позволяя регулировать схождение, чтобы довести угол тяги до идеального нуля или почти до нуля. до нуля, насколько это возможно.

Если угол тяги отличается от нуля, это может способствовать заносу автомобиля (искривление кузова по отношению к направлению движения), повышенному износу шин и неравномерному повороту влево/вправо.Полное выравнивание всех четырех колес позволяет вам отрегулировать и, возможно, скорректировать угол тяги задней оси, а затем настроить передние колеса параллельно задним колесам.

Независимо от того, регулируется схождение задних колес или нет, всегда соблюдайте схождение всех четырех колес. Подход, основанный на выравнивании всех четырех колес, позволяет вам обращаться к задней части и учитывать ее, в то время как полное выравнивание всех четырех колес позволяет регулировать углы обоих передних колес, а также схождение задних колес.

Загрузка транспортного средства (вес груза) в соответствии с тем, как он будет управляться, должна выполняться при любой работе по регулировке сход-развала.Чтобы получить оптимальные углы установки колес для тех, кто рассчитывает на максимальную производительность, следует учитывать вес водителя, а также одного или нескольких пассажиров, в зависимости от того, сколько людей будет находиться в автомобиле в течение большей части его эксплуатации. .
Хотя, возможно, это и нецелесообразно во всех случаях, по возможности поместите водителя транспортного средства на сиденье водителя в течение всего процесса выравнивания или другого техника того же веса. Это позволит вам лучше настроить углы колес в загруженном состоянии, так как автомобиль будет нормально двигаться.
Это становится более важным фактором, если водитель склонен быть на тяжелой стороне. Хотя это может быть деликатным вопросом, если человек стесняется своего веса, просто объясните, что для оптимальной работы принято загружать автомобиль в его нормальном состоянии, независимо от роста человека. Вместо того, чтобы потенциально обидеть клиента, эту тактику можно использовать, чтобы произвести на него впечатление своим вниманием к деталям.

ПОВТОРНАЯ КАЛИБРОВКА ADAS ПОСЛЕ ВЫРАВНИВАНИЯ

Если автомобиль клиента оснащен ADAS (усовершенствованная система помощи водителю) и/или датчиком угла поворота рулевого колеса, простое выполнение работы по регулировке сход-развала еще не означает, что работа завершена.Может потребоваться дополнительная работа в виде калибровки или сброса датчика/камеры/радара. Вот несколько советов экспертов:

Ниже приведены советы от Autel.

Процедуры калибровки ADAS

следует выполнять на ровном полу. Если для выравнивания используется выравнивающий подъемник, калибровочное программное обеспечение Autel может предоставить информацию о регулировке, а калибровочную раму можно легко поднять или опустить до уровня пола.

В качестве примера доступных сервисных систем ADAS компания Autel предлагает регулируемую систему ADAS Calibration Frame с точностью до миллиметра, рукояткой малой регулировки поперечины и лазерным позиционированием.Лазер расположен на скользящей пластине для обнаружения радара и фронтальных камер. Модульная рама в сборе содержит дополнительные инструменты, необходимые для калибровки.

Программное обеспечение системы является интуитивно понятным и предоставляет графику, а также пошаговые инструкции. Система позволяет создавать отчеты как до, так и после сканирования, а также выполнять идентификацию и калибровку модуля ADAS.

Камеры, датчики, ультразвук и радар — это некоторые из технологий, используемых для сбора данных об условиях вождения, включая движущееся или статичное положение транспортного средства; пешеходная зона; дорожные знаки; полосы движения; кривые дороги; условия вождения, в том числе плохая видимость и вечернее вождение; и больше.

Эта информация используется для указания автомобилю выполнить заданное действие.

Камеры, датчики и сенсорные системы обычно располагаются в переднем и заднем бамперах, лобовом стекле, передней решетке, а также в боковых зеркалах и зеркалах заднего вида. В зависимости от типа транспортного средства для калибровки датчиков ADAS для модулей транспортного средства требуется либо стационарная, либо динамическая процедура калибровки. (Для некоторых типов автомобилей требуются обе процедуры калибровки.)

Ниже приведены советы от Джордана Кребса, менеджера по продукции Snap-on по всему миру.

Датчик угла поворота рулевого колеса (SAS) — это подкомпонент системы рулевого управления, который обычно только измеряет и помогает удерживать прямое рулевое колесо, но недавно был интегрирован с системой удержания в полосе движения и другими компонентами ADAS. Некоторые производители транспортных средств используют различные типы компонентов ADAS, которые требуют различных типов калибровки.

При статической калибровке транспортное средство и держатель цели ADAS находятся в заданных положениях.

Сканер подключен к порту OBD II, который сообщает датчикам о необходимости калибровки.

При динамической калибровке сканирующий прибор подключается к порту OBD II, при этом техник, управляющий транспортным средством, находится в «многоцелевой среде» до тех пор, пока датчики не соберут достаточно точек данных.

Ford, General Motors, Honda, Subaru и другие производители могут устанавливать статические и динамические датчики на одном и том же автомобиле, что еще больше увеличивает объем работы, необходимой для надлежащей калибровки автомобиля.

Производители транспортных средств требуют проверки развала-схождения перед повторной калибровкой ADAS.Мы рекомендуем его для всех транспортных средств из-за потенциального позиционирования калибровочного стенда на основе показаний центровки.

Существует множество способов размещения стенда ADAS, включая следующие:

• Геометрическая осевая линия, основанная на общих компонентах подвески автомобиля;
• Осевая линия кузова, основанная на фактическом центре кузова транспортного средства, и;
• Thrustline, в зависимости от угла тяги транспортного средства.

Наше текущее поколение сход-развалов предлагает информацию о местоположении ADAS, когда техник выбирает автомобиль.

Это позволяет техническим специалистам узнать перед калибровкой, какие компоненты могут потребоваться и что потребуется откалибровать, если и когда будут внесены корректировки в углы установки автомобиля.

Хотя в настоящее время наш EZ-ADAS доступен на рынке, мы постоянно стремимся предлагать инновационные продукты для автомобильной промышленности, стремясь облегчить работу наших технических специалистов.

У нас скоро появится новый продукт. Используя наш опыт в выравнивании, Tru-Point позволит техническим специалистам размещать цели с более высокой степенью точности, и все это без необходимости использования лазеров, рулеток или отвесов.

Tru-Point проведет аудит выравнивания транспортного средства и подтвердит положение цели, чтобы гарантировать правильность калибровки.

Следующие комментарии были предоставлены Калебом Сильвером, директором по управлению продуктами Hunter.

Повторная калибровка датчика угла поворота рулевого колеса — относительно простой процесс. Используя инструмент CodeLink от Hunter, вы проведете несколько быстрых и простых шагов с центрированием рулевого колеса. Это наиболее распространенный сброс.В некоторых случаях другие датчики также калибруются как часть процесса, например, датчики угла крутящего момента и датчика рыскания.

Датчики/камеры/радары ADAS

привязаны к сход-развалу, так как колеса определяют направление движения автомобиля, что может повлиять на наведение различных датчиков.

Разнообразие ADAS включает в себя множество различных технологий, включая камеры и радар, все из которых используются для достижения полуавтономного вождения. Однако имейте в виду, что не все компоненты обязательно требуют повторной калибровки после сход-развала.Пока транспортное средство не участвовало в столкновении или ремонтных работах, которые нарушили работу каких-либо датчиков, камер или радарных систем, требование повторной калибровки может потребоваться, а может и не потребоваться. Во многих случаях OEM может требовать или не требовать сброса. Например, Honda заявляет, что для автомобилей с фронтальной камерой повторная калибровка не требуется. Audi, как еще один пример, говорит, что вам нужно сбросить настройки. Короче говоря, всегда придерживайтесь требований OEM, поскольку они могут быть специфичными для OEM.

Однако не во всех случаях требуется много места на полу.Есть две основные категории: некоторые требуют дорогих приспособлений, но не так много места на полу (возможно, всего пять футов), и другие, которые гораздо более простые и менее дорогие, но требуют большей площади. Для выполнения сканирования до или после ADAS потребуется полнофункциональный сканер.

Два распространенных метода калибровки включают динамические или статические процедуры. Динамическая калибровка выполняется путем перевода автомобиля в режим движения. Статическая калибровка выполняется в отсеке со стационарными мишенями.

У каждого производителя транспортных средств свои требования, часто в зависимости от модели и года выпуска автомобиля. Большая тройка автопроизводителей Детройта, как правило, требует динамической калибровки, в то время как большинство азиатских и европейских OEM-производителей, как правило, требуют статической калибровки на основе приспособлений.

В системах ADAS

используются различные компоненты «чтения местности», включая использование радаров, лазеров и камер. Эти системы предназначены для обнаружения дорожной разметки, других транспортных средств, пешеходов и дополнительных объектов. Кроме того, эти системы помощи водителю полагаются на информацию, предоставляемую датчиками угла поворота рулевого колеса, крутящего момента на рулевом колесе и датчиками, определяющими рысканье и поперечное ускорение.

Независимо от того, оборудован ли автомобиль системой ADAS или просто датчиком угла поворота рулевого колеса, датчик угла поворота рулевого колеса необходимо повторно калибровать при каждой регулировке угла схождения.

Угол тяги имеет решающее значение не только для правильной установки колес и курсовой устойчивости автомобиля, но и для того, чтобы датчики/системы ADAS могли правильно «считывать» условия движения.

Развал-схождение необходимо выполнить перед попыткой повторной калибровки ADAS, так как система полагается на существующие углы тяги и настройки схождения колес.

ПОВТОРНАЯ КАЛИБРОВКА НЕ ПРИМЕНЯЕТСЯ ТОЛЬКО ДЛЯ УСТАНОВКИ КОЛЕС

Важно отметить, что независимо от того, будет ли автомобиль проходить регулировку сход-развала, повторная калибровка потребуется всякий раз, когда датчик или камера ADAS демонтируются во время несвязанного ремонта, например, если необходимо снять камеру или датчик для для выполнения кузовного ремонта или ремонта двигателя или в результате замены лобового стекла, при котором снимается/переустанавливается камера. Если камера или датчик установлены в неправильном месте или под неправильным углом, система может не обнаружить приближающееся препятствие или активироваться, когда в этом нет необходимости.Выравнивание и калибровка камер и датчиков системы имеют решающее значение.

В чем разница 4-х колес и 2-х колес?

Несоосность шин может привести к серьезному повреждению автомобиля. На самом деле, они могут изнашивать протекторы ваших шин и заставлять ваш автомобиль дрейфовать по другим полосам движения или дорожкам. Хотя, чтобы изменить свой расклад, какой метод расклада выбрать?

Не волнуйтесь; с помощью этого руководства мы углубились и дополнительно изучили различия между каждым методом выравнивания.От того, сколько будет стоить каждое выравнивание, до того, как определить, нужна ли вам регулировка колес вообще, вы можете узнать, какое выравнивание лучше для вас.

Теперь вы готовы учиться? Вот инсайдерский взгляд на сход-развал 2-х и 4-х колес:

2-х развал-схождение VS. 4 Развал-схождение

Развал-схождение 2-х колес или развал-схождение передних колес — это когда механик регулирует только передние колеса. Это может включать в себя изменение положения кастера, схождения и развала. Это сделано для того, чтобы передние колеса могли двигаться параллельно центру автомобиля.Хотя это относительно простая регулировка, если у вашего автомобиля неразрезная ось, вам не понадобится эта регулировка.

Кроме того, при регулировке сход-развала 2 механику может потребоваться выполнить регулировку угла тяги. Эта процедура регулировки позволяет механику решить, установлены ли все четыре колеса в квадрате друг к другу.

В то время как сход-развал 4-х колес — это когда механик переставляет все четыре колеса. Вашему автомобилю эта регулировка потребуется только в том случае, если это полноприводная модель с независимой подвеской. Механики обычно завершают эту услугу, регулируя переднее схождение и кастер, а также заднее схождение и развал.

Как измерить, если вам нужна развал-схождение

Ваш автомобиль должен двигаться точно по центру. Хотя, если вы заметите признаки того, что ваш автомобиль тянет в одну сторону больше, чем в другую, то вы можете захотеть выполнить развал-схождение. Если вы этого не сделаете, это может привести к чрезмерному повреждению и дорогостоящему ремонту.

Вместо этого, чтобы быть в безопасности, связывайтесь с дилером примерно каждые два-три года и посылайте свой автомобиль, чтобы изменить его развал-схождение .Не волнуйтесь; вам не нужно предлагать, нужна ли вашему автомобилю регулировка сход-развала 2-х или 4-х колес. Механик проведет диагностику и предложит то, что, по его мнению, решит проблему.

Сколько будет стоить развал-схождение?

Стоимость сход-развала будет зависеть от того, получаете ли вы сход-развал передних или четырех колес. Если вы получите 2 сход-развал, стоимость будет дешевле, примерно $50 до 70 долларов .В то время как, если вы решите получить выравнивание четырех колес, это, вероятно, будет стоить вдвое, в общей сложности от 100 до 150 долларов.

Если вы не можете позволить себе оплатить сход-развал, все автосалоны иногда предлагают другие платежные решения. Например, иногда вы можете заплатить полную сумму тремя меньшими платежами, так будет проще платить в долгосрочной перспективе.

Сделайте сход-развал сегодня

Решить, нужна ли вам сход-развал, может быть непросто. Однако, если вы заметите признаки того, что ваш автомобиль едет не полностью по центру, заберите свой автомобиль, чтобы правильно отрегулировать колеса.
