The content of the article:

• Для чего нужен стояночный тормоз
• Как развести колодки на «Газели»
• Заключительный этап

Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не влияют, но имеют не менее важные функции.

Вообще, в советско-российских грузовых автомобилях ручник с механическим приводом – это нечто абстрактное и о нем никогда не вспоминают до тех пор, пока не придет время воспользоваться и не возникнет вопрос, как развести колодки на «Газели».

Для чего нужен стояночный тормоз

You will be interested:How dangerous is the new coronavirus?

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом — на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Как развести колодки на «Газели»

Последовательность действий следующая:

Установите автомобиль на ровную горизонтальную площадку (в идеале – на смотровую яму или подъемник).

Под передние колеса подложите противооткатные упоры.

Установите рычаг коробки передач в положении «нейтраль», ручник — опущен, вывесите регулируемое колесо.

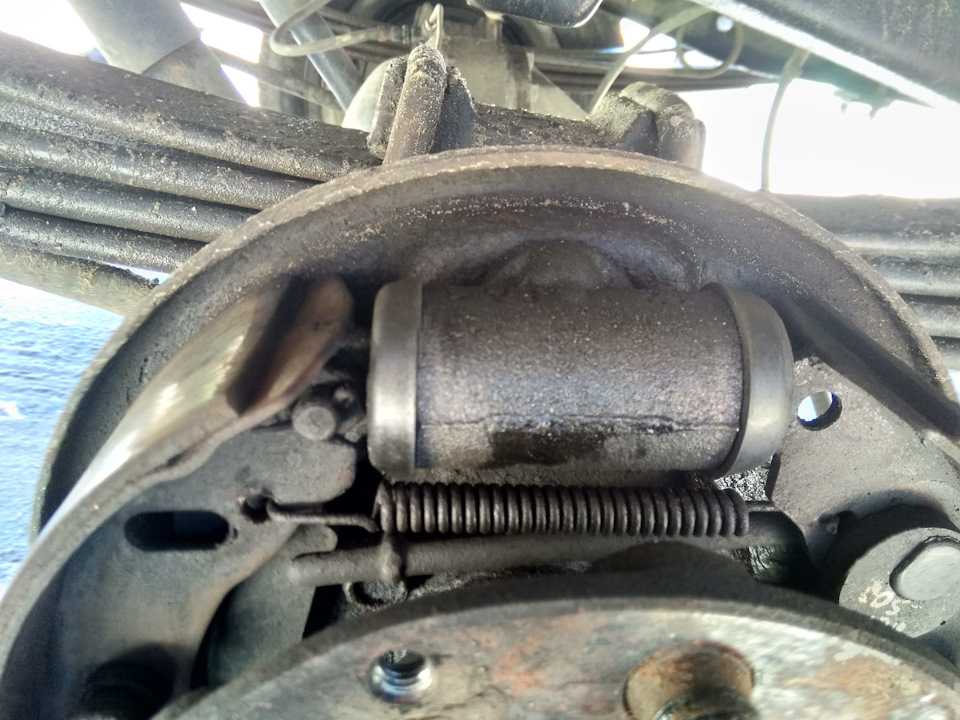

С внутренней его стороны снимите две резиновые заглушки. Нижняя – для визуального контроля зазора между колодками и барабаном, а также их состоянием. Верхняя — скрывает законтргаенный эксцентрик.

Торцовым ключом на 17 мм или достаточно изогнутым накидным ослабьте контргайку. Затем торцовым ключом на 9 мм вращайте эксцентрик, визуально контролируя зазор между колодками и барабаном. Добейтесь «золотой середины», когда зазор минимален, но колесо вращается легко.

Затяните контргайку, проверьте еще раз на легкое вращение, установите на место заглушки. Работа наполовину сделана.

Заключительный этап

Повторите все вышеперечисленные действия с другим колесом. Не относитесь к заглушкам с пренебрежением: если их не установить, то, благодаря грязи, песку и воде, следующий ремонт будет не таким простым, как этот.

Осталось подтянуть привод ручника. Оптимальный ход рычага стояночного тормоза — 8-10, но не более 15 щелчков до уверенного затяга. Вот, собственно, и все.

Источник

Автор: Людмила Булгакова 30-10-2018 23:24

Похожие статьи

Как свести задние колодки газель

Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не влияют, но имеют не менее важные функции.

Вообще, в советско-российских грузовых автомобилях ручник с механическим приводом – это нечто абстрактное и о нем никогда не вспоминают до тех пор, пока не придет время воспользоваться и не возникнет вопрос, как развести колодки на «Газели».

Для чего нужен стояночный тормоз

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом — на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Как развести колодки на «Газели»

Последовательность действий следующая:

1. Установите автомобиль на ровную горизонтальную площадку (в идеале – на смотровую яму или подъемник).
2. Под передние колеса подложите противооткатные упоры.
3. Установите рычаг коробки передач в положении «нейтраль», ручник — опущен, вывесите регулируемое колесо.
4. С внутренней его стороны снимите две резиновые заглушки. Нижняя – для визуального контроля зазора между колодками и барабаном, а также их состоянием. Верхняя — скрывает законтргаенный эксцентрик.
5. Торцовым ключом на 17 мм или достаточно изогнутым накидным ослабьте контргайку. Затем торцовым ключом на 9 мм вращайте эксцентрик, визуально контролируя зазор между колодками и барабаном. Добейтесь «золотой середины», когда зазор минимален, но колесо вращается легко.
6. Затяните контргайку, проверьте еще раз на легкое вращение, установите на место заглушки. Работа наполовину сделана.

Заключительный этап

Повторите все вышеперечисленные действия с другим колесом. Не относитесь к заглушкам с пренебрежением: если их не установить, то, благодаря грязи, песку и воде, следующий ремонт будет не таким простым, как этот.

Осталось подтянуть привод ручника. Оптимальный ход рычага стояночного тормоза — 8-10, но не более 15 щелчков до уверенного затяга. Вот, собственно, и все.

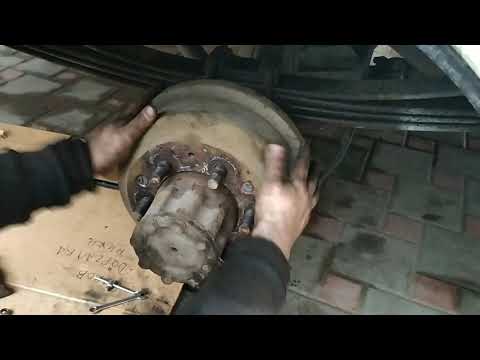

На Газели как и на многих автомобилей задние тормозные колодки барабанного механизма и чтобы добраться к колодкам нужно снять барабан. Как правило со снятием этих барабанов и возникают проблемы, ведь мало того что они прикипают, так еще и фиксирующие болты сильно ржавеют, поэтому следует замачивать на полчасика средством для удаления ржавчины. Но чтобы снять барабан также не забудьте свести колодки для этого сзади барабана нужно будет повернуть эксцентрик. Механизм колодок такой же как и на жигулях, так что проблем со снятием возникнуть не должно. Дабы ничего не перепутать и все правильно поставить смотрите наглядное видео по замене задних тормозных колодок на автомобилях Газель Некст или Бизнес своими руками.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

спасибо автору. очень всё понятно и видно.очень помогло

Очень полезный и информативный ролик! Огромное спасибо автору! С Вашей помощью справился на ура!

При старте с места очень сильно все трясется на Газели

Надо ли менять масло в двигателе по сроку эксплуатации?

Загорелась лампа EBD в Газели

Какой объем системы охлаждения Газель Бизнес?

Покажем вам как правильно развести колодки и подтянуть ручник в автомобилях Газель. Делаем эту процедуру на смотровой яме или подъёмнике. Для начала ослабляем трос ручника, именно ослабляем, а не натягиваем, не сильно буквально на сантиметр. Снимаем пыльники с опорных дисков и видим гаечку эксцентрик, головкой на 17 откручиваем фиксирующую гайку. Теперь головкой на 9 и воротком, разводим колодки в сторону затяжки, т.е. по часовой стрелки. Развели и обратно головкой на 17 затягиваем, по часовой стрелки. Обязательно проверяем, чтобы колодки не клинили. Ту же самую процедуру делаем с другой стороны. После того как развели колодки, можно подтянуть трос ручника. Вот и вся процедура, в среднем она занимаем 5 минут.

Видео как развести колодки и подтянуть ручник в Газель:

Резервное видео как развести колодки и подтянуть ручник в Газели:

Дополнение к видео по разводу колодок:

В этом деле главное не переборщить, чтобы колодки не заклинили.
