Редуктор среднего моста КамАЗ 65115 схема

1 53205-2402015 Картер редуктора заднего моста в сборе 2 53205-2402136 Фланец ведущего вала 3 53205-2402064-40 Шестерня ведомая коническая и ведущая цилиндрическая в сборе 4 5320-2402108 Стакан подшипников в сборе 5 53229-2403011-40 Дифференциал заднего моста 6 5320-2502012 Шестерня ведущая коническая в сборе 7 5320-2502208 Крышка заднего подшипника с сальником в сборе 8 53205-2506010 Дифференциал межосевой промежуточного моста в сборе 11 5320-2402041 Маслоотражатель 12 5320-2402047 Прокладка 14 5320-2402096 Прокладка регулировочная 15 5320-2402097 Прокладка регулировочная 16 5320-2402098 Прокладка регулировочная 17 5320-2402099 Прокладка регулировочная 18 5320-2402100 Прокладка регулировочная 19 5320-2402126 Крышка стакана подшипника 20 5320-2402225 Прокладка крышки 21 5320-2402249 Шайба опорная 22 53205-2402269 Гайка подшипника 23 53205-2402288.

.318 Втулка регулировочная 54 5320-2402371 Скоба редуктора 55 53205-2403040 Гайка подшипника 56 5320-2403043 Стопор гайки 57 5320-2502201 Вал задний промежуточного моста 58 5320-2506115 Прокладка картера межосевого дифференциала 62 310А Подшипник шариковый радиальный однорядный ГОСТ 520-89 63 6-7516А1 Подшипник роликовый конический однорядный ГОСТ 520-89 64 27310НА Подшипник роликовый конический однорядный с большим углом конуса ГОСТ 520-89 65 У-27911А Подшипник роликовый конический однорядный с большим углом конуса ГОСТ 520-89 66 1/59709/21 Болт М10х1,25-6gх35 67 1/55408/21 Болт М12х1,25-6gх50 68 1/42376/21 Болт М8-6gх12 69 1/42749/31 Болт самоконтрящийся М12х1,25-6gх50 70 1/05168/77 Шайба 10 пружинная 71 1/05170/77 Шайба 12 пружинная 72 1/07350/01 Шплинт 4,7х50 73 262515 Пробка КГ 1/4″ ОСТ 37.001.178-82 74 853522 Гайка прорезная МЗЗх1,5-6Н 75 862500 Шайба плоская 34х60х6

1 5320-2502063 Гайка подшипника ведущей конической шестерни промежуточного моста в сборе 2 5320-2502017 Шестерня промежуточного моста ведущая 3 5320-2502049 Стакан подшипников ведущей конической шестерни 4 5320-2502067 Шайба замочная контргайки 5 53205-2502088.

.111 Втулка регулировочная (подбор) 29 5320-2502175 Шайба опорная 32 6-7214АУ Подшипник роликовый конический однорядный ГОСТ 520-89 33 6-7516А1 Подшипник роликовый конический однорядный ГОСТ 520-89 34 853550 Гайка М68х1,5-6Н

1 5320-2502209 Крышка подшипника 2 864180 Манжета с пружиной в сборе

1 5320-2506026 Крышка подшипника в сборе 2 53205-2506037 Фланец межосевого дифференциала 3 53212-2506054 Сателлит межосевого дифференциала с втулкой в сборе 4 5320-2509010 Механизм блокировки межосевого дифференциала в сборе 6 5320-2506018 Чашка межосевого дифференциала передняя 7 5320-2506019 Чашка межосевого дифференциала задняя 8 5320-2506029 Прокладка крышки подшипника 9 5320-2506041 Маслоотражатель 10 5320-2506051 Шайба опорная 11 5320-2506058 Шайба сателлита 12 5320-2506060 Крестовина межосевого дифференциала 13 5320-2506065 Шайба опорная 14 5320-2506111 Картер межосевого дифференциала 15 53212-2506126 Шестерня привода заднего моста 16 53212-2506130 Шестерня привода среднего моста 17 5320-2506131 Муфта шестерни привода среднего моста межосевого дифференциала 18 5320-2509049 Вилка блокировки 19 5320-2509053 Муфта блокировки межосевого дифференциала 20 5320-2509157 Прокладка уплотнительная 24 311А Подшипник шариковый радиальный однорядный ГОСТ 520-89 25 1/59709/21 Болт М10х1,25-6gх35 26 1/42344/31 Болт самоконтрящийся М10х1,25-6gх70 27 1/07910/11 Гайка М10х1,25-6Н 28 1/01589/00 Заглушка 22 расширяющаяся 29 1/02785/50 Прокладка регулировочная 16х22х0,5 30 1/02813/80 Прокладка уплотнительная 16х22х1 31 1/05168/77 Шайба 10 пружинная 32 262515 Пробка КГ 1/4″ ОСТ 37.

001.178-82 33 864341 Пробка КГ 1/8″ 34 853350 Винт установочный М10х1,25-6gх25 35 853538 Гайка М33х1,5-6Н 36 862500 Шайба плоская 34х60х6 37 862809 Кольцо упорное 40 Выключатель света заднего хода ВК 403-Б Выключатель света заднего хода ВК 403-Б

1 53212-2403054 Сателлит дифференциала 2 5320-2402120-40 Шестерня ведомая цилиндрическая 3 53205-2403018 Чашка дифференциала правая 4 55102-2403019 Чашка дифференциала левая 5 55102-2403026 Муфта левой чашки 6 53205-2403050 Шестерня полуоси 7 5320-2403051 Шайба опорная 8 5320-2403058 Шайба опорная 9 5320-2403060 Крестовина дифференциала заднего моста 10 55102-2403077 Кольцо стопорное 14 6-7516 А Кольцо внутреннее с сепаратором и роликами подшипника ГОСТ 520-89 15 1/59777/31 Болт М14х1,5-6gх75 16 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75 17 53229-2403016 Чашки дифференциала заднего моста (комплект)

1 5320-2506027 Крышка подшипника 2 864176 Манжета 70х92 в сборе

1 53212-2506055 Сателлит 2 5320-2506063 Втулка сателлита

1 5320-2509024 Крышка корпуса механизма блокировки (сварка) 2 5320-2509015 Корпус механизма блокировки 3 5320-2509017 Диафрагма механизма блокировки межосевого дифференциала 4 5320-2509019 Стакан механизма блокировки 5 5320-2509020 Стержень механизма блокировки 6 5320-2509023 Пружина возвратная 7 5320-2509025 Крышка стакана механизма блокировки 8 5320-2509065 Пружина нажимная 9 1/09020/21 Болт М6-6gх12 10 862810 Кольцо упорное

Редуктор среднего моста для КамАЗ

Редуктор среднего моста является важным узлом автомобиля, отвечающим за передачу оборотов мотора к ходовой части.

От него зависят тяговые и скоростные характеристики техники. Чтобы добиться максимальной производительности транспортного средства и обеспечить его безопасную эксплуатацию, выбирайте новый средний редуктор КамАЗ в каталоге компании «Техгруз».

Неисправности среднего редуктора: признаки и причины

Главным симптомом поломки редуктора является появление посторонних шумов при движении грузовика на небольшой скорости (около 20-25 км/ч). Этот признак также может наблюдаться при движении со скоростью порядка 80 км/ч на нейтральной передаче.

Для редукторов среднего моста наиболее характерны такие неисправности:

• главная передача перегревается из-за избытка/недостатка масла, неправильной регулировки зубьев и подшипников;
• подшипники поддались естественному износу, а потому нуждаются в замене;
• из-за износа манжет или загрязнений сапуна появляется утечка масла.

Неисправности редуктора КамАЗ — это, как правило, следствие перегрузок или эксплуатации техники в сложных климатических условиях. В некоторых случаях редуктор среднего моста можно отремонтировать. Однако если корпус сильно поврежден, безопаснее и выгоднее с экономической точки зрения выполнить замену узла.

Надежные редукторы от компании «Техгруз»

Поскольку от среднего редуктора зависит безопасность эксплуатации КамАЗ и работоспособность техники, важно выбрать узел надлежащего качества, чтобы быть уверенными, что автомобиль не подведет даже при выполнении самых сложных задач. Наша компания предлагает широкий ассортимент фирменной продукции Камского автозавода.

При выборе редуктора среднего моста наибольшее значение имеют следующие характеристики:

• количество зубьев;
• передаточное число;
• наличие/отсутствие приставки «Евро».

Выбор будет зависеть от модели КамАЗ. К примеру, чем мощнее автомобиль, тем большим числом зубьев должен обладать средний редуктор. В случае затруднений наши специалисты дадут профессиональную консультацию и помогут подобрать узел, идеально подходящий именно для вашего грузовика КамАЗ.

Все детали, представленные в нашем каталоге, сертифицированы и поставляются с гарантией. Заказывайте оригинальный редуктор среднего моста КамАЗ — для выполнения качественного ремонта техники!

17.08.2015 12:53

Редуктор камаз 6520 средний схема каталог

На данной странице представлены ссылки на схемы редукторов КамАЗ 5320 4310 6520 65115 43118 по моделям. Схемы редукторов КамАЗ представлены из каталогов, выпущенных НТЦ КамАЗ.

— Схема редуктора КАМАЗ 4310

— Схема редуктора КАМАЗ 43118:

— Схема редуктора КАМАЗ 5320 53212 5410 54112 5511 55102 55111:

— Схема редуктора КАМАЗ 65115, 65116, 65117, 43118 с МКБ (межколесной блокировкой):

— Схема редуктора КАМАЗ 6520 6522:

РЕАЛИЗУЕМ РЕДУКТОРЫ НА КАМАЗ по НИЗКИМ ЦЕНАМ.

Продаем редукторы КамАЗ, отправляем по всей России: Ревда, Альметьевск, Великий Приозерск, Шатура, Донецк, Оскол, Кировоград, Люберцы, Иваново, Новотроицк, Армавир, Алдан, Черновцы, Ивано-Франковск, Посад, Сочи, Курык, Екатеринбург, Омск, Кропоткин, Урюпинск, Руза, Балашов, Зеленоград, Ногинск, Феодосия, Днепропетровск, Самара, Минск, Мукачево, Воркута, Славянск, Октябрьский, Жанаозен, Мирный, Ефремов, Новочебоксарск, Старый Бийск, Новодвинск, Экибастуз, Мариуполь, Нижний Пермь, Полевской, Серов, Радужный, Ханты-Мансийск, Подольск, Хабаровск, Воронеж, Казань, Конаково, Луганск, Колпино, Геленджик, Снежинск, Тюмень, Елец, Дзержинск, Бронницы, Бугульма, Ижевск, Видное, Челябинск, Ульяновск, Каспийск, Симферополь, Новосибирск, Невинномысск, Уфа, Семикаракорск, Белгород, Раменское, Кубинка, Ярославль, Димитровград, Хмельницкий, Новгород, Северодонецк, Крымск, Баксан, Могилёв, Вашингтон, Москва, Красноярск, Волжск, Рыбинск, Владивосток, Красноуфимск, Новороссийск, Курчатов, Выборг, Тамбов, Смела, Алматы, Саратов, Брест, Киев, Черкассы, Винница, Дубна, Таганрог, Салават, Архангельск, Серпухов, Санкт-Петербург, Якутск, Кодинск, Запорожье, Калуга, Луцк, Ленск, Охотск, Буденновск, Енакиево, Сыктывкар, Брянск, Кандалакша, Новокузнецк, Луга, Тула, Ставрополь, Изяслав, Урай, Новгород, Асбест, Благовещенск, Златоуст, Стерлитамак, Краснодар, Орехово-Зуево, Орск, Ростов-на-Дону, Орёл, Мончегорск, Грозный, Кемерово, Сергиев Алейск, Вологда, Отрадный, Курск,

На странице раскрыт каталог запчастей на Камаз 6520 с подробным изложением узлов. Главное направление точных сведений демонстрация устройства автомобиля. Еще описываемая запчасть опубликована с фотом последовательности сборки запчастей. Ко всему пролистывая каталог Камаз 6520 можно легко рассоединить конкретный элемент как приведено тут.

Имеющаяся машины существует с конкретными материалами. Еще нужная запасная часть дополняется необходимым названием, утвержденным при создании авто. Так нумерация позволяет уточнить причастность детали к имеющейся модели техники.

Во многом данные на каталог деталей на Камаз 6520 не единственные собранные в материале. При этом приемлемо увидеть и и разные автомобили, к которым собрана необходимая документация об компонентах.

Рис. 451 Средний мост КамАЗ 6520: 1 — колёсный редуктор; 2 — ступица колеса; 3 — тормозной барабан; 4 — тормозные механизмы; 5 — картер моста; 6 — полуось левая; 7 — главная передача заднего моста; 8 — шестерня привода заднего моста; 9 -полуось правая; 10 — вал привода заднего моста; 11 — подшипник шариковый; 12 — крышка подшипника; 13 — фланец выходной

Центральная главная передача среднего моста КамАЗ 6520

Центральная главная передача среднего моста КамАЗ 6520 (Рис. 453) проходная, одноступенчатая, с межосевым диффенециалом, содержит пару конических зубчатых колес со спиральными зубьями, промежуточные цилиндрические косозубые шестерни, межколёсный дифференциал и картер редуктора среднего моста.

Ведущее коническое зубчатое колесо 13 установлено на двух конических подшипниках 15 и 19, расположенных в стакане 16, закрепленном при помощи самоконтрящихся болтов к картеру редуктора 14 среднего моста. Между торцевыми поверхностями картера редуктора 14 фланцевой частью стакана 16, установлены регулировочные прокладки 17. Между внутренними кольцами подшипников 15 и 19 находится регулировочная втулка 18. На шлицевой конец шестерни 13 установлена ведомая цилиндрическая шестерня 20, которая затянута самостопорящейся гайкой 21 и приводится во вращение ведущей цилиндрической шестерней 1, выполненной совместно с коническим зубчатым венцом привода среднего моста и расположенной на двух радиальных роликовых подшипниках 2 и 22, установленных в картере редуктора 14 среднего моста.

Ведомое коническое зубчатое колесо напрессовано на чашку диффернциала и скреплено с ним при помощи самоконтрящихся болтов.

Регулировка зацепления конических зубчатых колёс осуществляется регулировочными г прокладками 17 и регулировочными гайками 12. Преднатяг конических подшипников 15 и 19 в узле ведущего зубчатого колеса производится подбором линейных размеров регулировочной втулки 18, а конических подшипников 11 дифференциала — регулировочными гайками 12.
Проходной ведущий вал 27 опирается одним концом на радиальный роликовый подшипник 11, расположенный в конической шестерне 10 привода заднего моста, а другим на конический роликовый подшипник 24, наружное кольцо которого запрессовано в крышку подшипника 25. Для регулировки конических подшипников между крышкой подшипника 25 и картером редуктора 14 среднего моста предусмотрен пакет регулировочных прокладок 23. На внутреннюю шлицевую часть проходного вала 27 установлена крестовина 4 межосевого дифференциала, а на внешний шлицевой конец — фланец 26 привода среднего моста.
Вал привода заднего моста одним концом установлен в шлицевом отверстии конической шестерни межосевого диффренциала, а другим — опирается на радиальный шариковый подшипник, расположенный в специальном стакане крышки картера моста. На внешний шлицевой конец вала установлен фланец привода заднего моста.

Рис. 453 Передача главная среднего моста: 1 — ведущее цилиндрическое косозубое колесо; 2, 9 и 22 — радиальные роликовые подшипники; 3 и 7 — чашки межосевого дифференциала; 4 — крестовина межосевого дифференциала; 5 — опорные шайбы сателлитов межосевого дифференциала; 6 — сателлит межосевого дифференциала; 8, 15, 11, 19 и 24 — роликовые конические подшипники; 10 — коническое зубчатое колесо привода заднего моста; 12 — регулировочная гайка подшипников дифференциала; 13 — ведущее коническое колесо; 14 — картер редуктора среднего моста; 16 — стакан подшипников; 17 и 23 — регулировочные прокладки; 18 — регулировочная втулка; 20 — ведомое цилиндрическое колесо; 21 — гайка; 25 — крышка подшипника; 26 — фланец ведущий; 27 — вал ведущий; 28 — стопорное кольцо; 29 — шайба замковая; 30 — болт крепления крышки подшипников дифференциала, 31 — шайба стопорная.

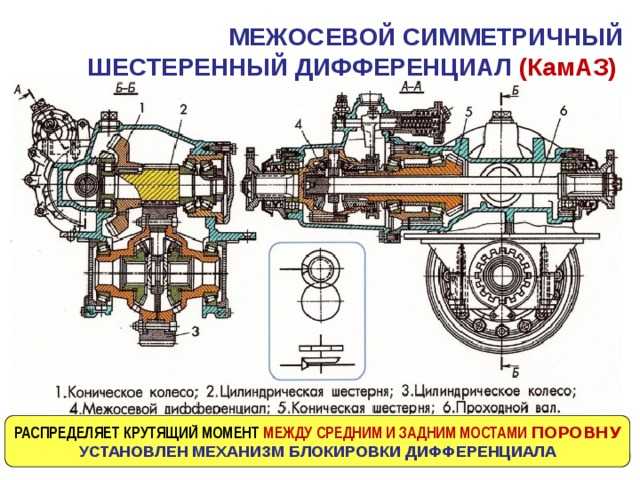

Межосевой дифференциал среднего моста КамАЗ 6520

Межосевой дифференциал среднего моста КамАЗ 6520 (Рис. 453) содержит чашки 3 и 7 дифференциала, крестовину 4 с 4 — мя сателлитами 6 и опорными шайбами 5. Коническая шестерня 10 привода заднего моста, установлена в картере редуктора 14 на коническом роликовом подшипнике 8.

Для обеспечения дистанционного включения механизма блокировки в кабине водителя с правой стороны от руля на щитке приборов установлен кран механизма блокировки.

Схема среднего моста камаз 6520

Рис. 451 Средний мост КамАЗ 6520: 1 – колёсный редуктор; 2 – ступица колеса; 3 – тормозной барабан; 4 – тормозные механизмы; 5 – картер моста; 6 – полуось левая; 7 – главная передача заднего моста; 8 – шестерня привода заднего моста; 9 -полуось правая; 10 – вал привода заднего моста; 11 – подшипник шариковый; 12 – крышка подшипника; 13 – фланец выходной

Центральная главная передача среднего моста КамАЗ 6520

Центральная главная передача среднего моста КамАЗ 6520 (Рис. 453) проходная, одноступенчатая, с межосевым дифференциалом, содержит пару конических зубчатых колес со спиральными зубьями, промежуточные цилиндрические косозубые шестерни, межколёсный дифференциал и картер редуктора среднего моста.

Ведущее коническое зубчатое колесо 13 установлено на двух конических подшипниках 15 и 19, расположенных в стакане 16, закрепленном при помощи самоконтрящихся болтов к картеру редуктора 14 среднего моста. Между торцевыми поверхностями картера редуктора 14 фланцевой частью стакана 16, установлены регулировочные прокладки 17. Между внутренними кольцами подшипников 15 и 19 находится регулировочная втулка 18. На шлицевой конец шестерни 13 установлена ведомая цилиндрическая шестерня 20, которая затянута самостопорящейся гайкой 21 и приводится во вращение ведущей цилиндрической шестерней 1, выполненной совместно с коническим зубчатым венцом привода среднего моста и расположенной на двух радиальных роликовых подшипниках 2 и 22, установленных в картере редуктора 14 среднего моста.

Ведомое коническое зубчатое колесо напрессовано на чашку диффернциала и скреплено с ним при помощи самоконтрящихся болтов.

Регулировка зацепления конических зубчатых колёс осуществляется регулировочными г прокладками 17 и регулировочными гайками 12. Преднатяг конических подшипников 15 и 19 в узле ведущего зубчатого колеса производится подбором линейных размеров регулировочной втулки 18, а конических подшипников 11 дифференциала – регулировочными гайками 12.
Проходной ведущий вал 27 опирается одним концом на радиальный роликовый подшипник 11, расположенный в конической шестерне 10 привода заднего моста, а другим на конический роликовый подшипник 24, наружное кольцо которого запрессовано в крышку подшипника 25. Для регулировки конических подшипников между крышкой подшипника 25 и картером редуктора 14 среднего моста предусмотрен пакет регулировочных прокладок 23. На внутреннюю шлицевую часть проходного вала 27 установлена крестовина 4 межосевого дифференциала, а на внешний шлицевой конец – фланец 26 привода среднего моста.
Вал привода заднего моста одним концом установлен в шлицевом отверстии конической шестерни межосевого диффренциала, а другим – опирается на радиальный шариковый подшипник, расположенный в специальном стакане крышки картера моста. На внешний шлицевой конец вала установлен фланец привода заднего моста.

Рис. 453 Передача главная среднего моста: 1 – ведущее цилиндрическое косозубое колесо; 2, 9 и 22 – радиальные роликовые подшипники; 3 и 7 – чашки межосевого дифференциала; 4 – крестовина межосевого дифференциала; 5 – опорные шайбы сателлитов межосевого дифференциала; 6 – сателлит межосевого дифференциала; 8, 15, 11, 19 и 24 – роликовые конические подшипники; 10 – коническое зубчатое колесо привода заднего моста; 12 – регулировочная гайка подшипников дифференциала; 13 – ведущее коническое колесо; 14 – картер редуктора среднего моста; 16 – стакан подшипников; 17 и 23 – регулировочные прокладки; 18 – регулировочная втулка; 20 – ведомое цилиндрическое колесо; 21 – гайка; 25 – крышка подшипника; 26 – фланец ведущий; 27 – вал ведущий; 28 – стопорное кольцо; 29 – шайба замковая; 30 – болт крепления крышки подшипников дифференциала, 31 – шайба стопорная.

Межосевой дифференциал среднего моста КамАЗ 6520

Межосевой дифференциал среднего моста КамАЗ 6520 (Рис. 453) содержит чашки 3 и 7 дифференциала, крестовину 4 с 4 – мя сателлитами 6 и опорными шайбами 5. Коническая шестерня 10 привода заднего моста, установлена в картере редуктора 14 на коническом роликовом подшипнике 8.

Для обеспечения дистанционного включения механизма блокировки в кабине водителя с правой стороны от руля на щитке приборов установлен кран механизма блокировки.

На странице раскрыт каталог запчастей на Камаз 6520 с подробным изложением узлов. Главное направление точных сведений демонстрация устройства автомобиля. Еще описываемая запчасть опубликована с фотом последовательности сборки запчастей. Ко всему пролистывая каталог Камаз 6520 можно легко рассоединить конкретный элемент как приведено тут.

Имеющаяся машины существует с конкретными материалами. Еще нужная запасная часть дополняется необходимым названием, утвержденным при создании авто. Так нумерация позволяет уточнить причастность детали к имеющейся модели техники.

Во многом данные на каталог деталей на Камаз 6520 не единственные собранные в материале. При этом приемлемо увидеть и и разные автомобили, к которым собрана необходимая документация об компонентах.

Мост задний

1 – шестерня ведущая колесной передачи;
2 – крышка водила;
3 -кольцо упорное;
4 – контргайка;
5 – гайка подшипников;
6 -подшипник роликовый;
7 – ступица заднего колеса;
8 – барабантормозной;
9 – тормоз задний левый;
10 – картер заднего моста;
11 – полуось левая;
12 – передача главная;
13 – полуосьправая;
14 – вилка механизма блокировки;
15 – стержень механизмаблокировки;
16 – поршень механизма блокировки;
17 – шток механизмаблокировки;
18 – ступица ведомой шестерни;
19 – водило с кожухом исателлитами.

Мост средний

1 – шестерня ведущая колесной передачи;

2 – крышка водила;
3 -кольцо упорное;
4 – контргайка;
5 – гайка подшипников;
6 -подшипник роликовый;
7 – ступица заднего колеса;
8 – барабантормозной;
9 – тормоз задний левый;
10 – муфта блокировки;
11 – полуось правая;
12 – вал задний;
13 – фланец ведущий;
14 – полуось левая;
15 – картер среднего моста;
16 – ступицаведомой шестерни;
17 – водило с кожухом и сателлитами;
18–межосевой дифференциал;

Ведущие мосты — задний (см. рис. Мост задний) и средний (для автомобилей КамАЗ моделей 6460, 6520) (см. рис. Мост средний) с центральной главной конической и планетарными колесными передачами, с блокировкой межколесного и межосевого (для автомобилей КамАЗ моделей 6460, 6520) дифференциалов. Различие в устройстве мостов заключается в том, что в главной передаче среднего (промежуточного) моста установлен межосевой дифференциал и отдельные оригинальные детали, сопрягаемые с ним.

Управление блокировкой межколесного дифференциала электропневматическое, осуществляется клавишным переключателем, находящемся на панели приборов.

На автомобилях возможна также установка мостов “RABA”, имеющих аналогичную конструкцию.

Передаточное число моста для моделей 5360, 6460—5,11; для модели 6520—6,33.

Для мостов “RABA” передаточное число —5,648 для всех моделей.

Проверка уровня масла

Уровень масла в картерах колесных передач проверяйте при вывешенных колёсах так, чтобы они могли свободно вращаться. При этом установите подставки под заднюю тележку (задний мост для модели 5360) и противооткатные клинья под передние колёса.

При горизонтальном положении надписи товарного знака завода-изготовителя уровень масла должен доходить до нижней кромки контрольного отверстия (см. рис. Пробки слива масла в картере колёсной передачи). Доливайте масло через заливное отверстие, вывернув его пробку.

Не допускайте попадания масла на шины.

Для проверки уровня масла в картере моста выверните пробку контрольного отверстия на картере моста. Если при этом нет течи масла из контрольного отверстия, долейте масло до его уровня через заливное отверстие (см. рис. Пробки слива масла в картере моста).

Замена масла

Сливайте отработавшее масло, когда оно еще теплое от нагрева при работе. Для этого поднимите заднюю тележку домкратом и установите на подставки, установив перед этим противооткатные клинья под передние колеса. Поверните колёса так, чтобы контрольные отверстия (см. рис. Пробки слива масла в картере колёсной передачи) оказались внизу. Выверните пробки из этих отверстий и нижнюю пробку (см. рис. Пробки слива масла в картере моста) сливного отверстия картера главной передачи.

Предохраняйте шины от попадания на них сливаемого масла. Для этого можно, например, вставить в сливное отверстие лоток, согнутый из листовой стали. Очистите от грязи магнит сливной пробки картера главной передачи.

После слива масла установите на место пробки и надёжно затяните их.

Заливайте свежее масло сначала в картеры колесных передач. Для этого установите колёса так, чтобы надпись товарного знака завода-изготовителя (см. рис. Пробки слива масла в картере колёсной передачи) находилась в горизонтальном положении, и залейте масло до уровня нижней кромки контрольного отверстия.

После этого вверните пробки на место и по истечении нескольких минут залейте масло до уровня в картер главной передачи.

Возможные неисправности мостов, причины и методы их устранения

Неисправность	Возможная причина	Метод устранения
Повышенный шум главной передачи	Издишнее или недостаточное количество масла в картерах главной иколесной передач	Проверьте и доведите до нормального уровень масла в картере
течь масла	Загрязнение салуна	Очистите салун

Регулирование механизма блокировки межколесного дифференциала(см. рис. Механизм блокировки межколесного дифференциала) проводите в следующем порядке:

• снимите главную передачу;
• снимите крышку механизма блокировки;
• выньте поршень со стержнем;
• установите муфту блокировки в положение, при котором расстояние отплоскости А зубчатого венца муфты до оси отверстия d= 338+0,215 мм в картеремоста составляет 168 мм;
• замерьте размер Б от поверхности пальца вилки до опорной плоскости фланцакартера;
• соберите поршень со стержнем в размер Б+7 мм, законтрите гайкой иустановите в картер моста. Затяжку болтов крепления крышки и диафрагмыпроводите равномерно.

Усилие затяжки должно обеспечивать герметичность, без чрезмерного спрессования бортов диафрагмы;

• проверьте ход муфты блокировки при подаче воздуха на диафрагму, которыйдолжен составлять 14 мм.
