Регулировка холостого хода на 21073 Солекс Нива 21213

За работу двигателя с карбюратором Солекс 21073 на холостом ходу (ХХ) отвечает система холостого хода (СХХ). На режиме холостого хода топливо в двигатель поступает только через нее.

Условия для проверки и регулировки оборотов холостого хода

— Двигатель автомобиля прогрет до рабочей температуры 80-90º

— Воздушная заслонка карбюратора полностью открыта («подсос» утоплен до упора)

— Дроссельные заслонки первой и второй камер полностью закрыты

— Корпус воздушного фильтра с фильтрующим элементом не демонтирован

Проверка оборотов холостого хода двигателя с карбюратором 21073 Солекс

Обороты холостого хода двигателя с карбюратором Солекс 21073-1107010 должны находится в пределах 750-800 об/мин (для автомобиля «Нива»). Проверяется по штатному или подключенному внешнему тахометру. На холостом ходу двигатель должен работать ровно, без перебоев. При резком нажатии на педаль «газа» двигатель обороты ХХ увеличиваются без «провалов», а при сбросе «газа» уменьшаются, двигатель при этом не глохнет.

Если картина не соответствует требуемой, проводим регулировку оборотов холостого хода.

Самая элементарная регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073-1107010 Солекс сводится к вращению винта регулировки «количества» топливной смеси. По часовой стрелке – обороты увеличиваются, против – уменьшаются. Винт «количества» своим наконечником двигает рычаг дроссельной заслонки первой камеры и тот приоткрывает или наоборот прикрывает дроссельную заслонку. Тем самым регулируется количество топливной смеси, поступающей в цилиндры двигателя (См. «Принцип действия системы холостого хода карбюратора Солекс»).

Регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

1. Подключаем тахометр.

или используем штатный в щитке приборов

Подключение тахометра перед регулировкой оборотов ХХ
2. Запускаем двигатель.

Несколько раз нажимаем на педаль «газа» доводя обороты до 2500-3000 об/мин перед началом регулировки.

3. Винтом «количества» устанавливаем минимальные устойчивые обороты холостого хода.

Наконечник винта при этом слегка нажимает на рычаг дроссельной заслонки и чуть-чуть приоткрывает ее. Разрежение в трубке от вакуумного регулятора опережения должно отсутствовать.

4. Винтом «качества» повышаем их до максимально возможного значения.

Шлицевой отверткой с тонким лезвием вращаем винт «качества» в разные стороны, добиваясь максимальной частоты вращения коленчатого вала (ориентируемся по тахометру).

При заворачивании винта количество топливной эмульсии попадающей в топливную смесь уменьшается, и она становится бедной, при отворачивании топливная смесь наоборот обогащается.

Исходное положение винта «качества»: 1-1,5 оборота от полностью завернутого состояния.

5. Винтом «количества» устанавливаем обороты в пределах 950 об/мин.

Так же ориентируемся по тахометру. Винт заворачиваем — дроссельная заслонка приоткрывается — обороты растут.

6.
Винтом «качества» устанавливаем обороты ХХ в пределах 750-800 об/мин.

Заворачиваем его по часовой стрелки при помощи шлицевой отвертки.

Проверяем работу двигателя (см. выше).

При необходимости регулировку повторяем.

Примечания и дополнения

Если обороты холостого хода двигателя с карбюратором Солекс 21073 не поддаются регулировке, либо после нее двигатель все равно работает с перебоями и глохнет, следует обратить внимание на следующие моменты:

— Правильность установки и исправность электромагнитного клапана карбюратора

— «Подсасывание» лишнего воздуха в карбюратор (колечко на ЭМК, прокладка под карбюратором и пр.)

— Загрязненность системы холостого хода

— Правильность установки поплавков в поплавковой камере карбюратора

— Правильность установки угла опережения зажигания

— Исправность двигателя (зазор в клапанах)

— Исправность системы зажигания (свечи, бронепровода, крышка трамблера, бегунок, резистор)

Регулировать обороты холостого хода двигателя автомобиля можно на слух, но для этого необходим определенный опыт ремонта и обслуживания автомобилей.

Еще статьи по карбюратору Солекс 21073-1107010

— Нива 21213, провал при нажатии на газ

— Схема системы холостого хода и переходных систем карбюратора Солекс 21073

— Устройство системы холостого хода карбюратора 21073 Солекс

— Регулировка дроссельных заслонок карбюратора 21073 Солекс

— Что нужно знать о переходных системах карбюратора Солекс 21073?

Подписывайтесь на нас!

Регулировка карбюратора 21073-1107010 автомобиля Нива ВАЗ-21213

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отсоединяем наконечник продольной тяги привода от кронштейна на клапанной крышке (см. Снятие карбюратора с двигателя).

Ключом «на 8» ослабляем контргайку наконечника (для наглядности операцию показываем на снятой тяге).

Отворачивая или заворачивая наконечник, добиваемся правильной регулировки.

Затягиваем контргайку.

Проверяем также расстояние между центрами наконечников поперечной тяги, которое должно быть 80 мм.

Если диапазона регулировки не хватает (заслонки не открываются полностью), подгибаем вверх педаль «газа».

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка. Снимаем крышку карбюратора (см. Разборка карбюратора).

Положив крышку карбюратора горизонтально поплавками вверх, измеряем штангенциркулем расстояние от прокладки крышки до самой удаленной точки каждого поплавка.

Оно должно быть в пределах 34– 35 мм для обоих поплавков.

Зазор регулируем подгибанием язычка или рычагов поплавков

Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин.

При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.

Регулировка пускового устройства

 При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться.

Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор «С», равный 1,1 мм.

Зазор измеряем подходящей по диаметру проволокой.

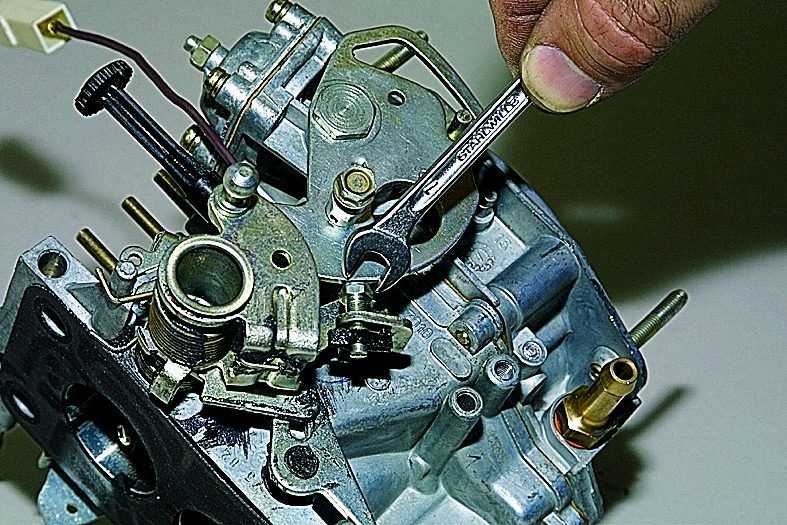

Этот зазор регулируем, поворачивая ключом «на 8» (или шлицевой отверткой) винт на рычаге привода дроссельной заслонки

При полностью закрытой воздушной заслонке нажимаем пальцем на шток пускового устройства до упора – при этом воздушная заслонка должна приоткрыться на пусковой зазор «В», равный 3,0±0,2 мм.

Зазор измеряем сверлом

Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства.

Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку

Проверка работы механизма блокировки второй камеры

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки.

Затем поворачиваем рычаг управления дроссельными заслонками до полного открытия дроссельной заслонки первой камеры.

Дроссельная заслонка второй камеры должна при этом остаться закрытой.

Поворачиваем рычаг управления воздушной заслонкой по часовой стрелке до упора (воздушная заслонка должна полностью открыться), а рычаг управления дроссельными заслонками – до полного открытия заслонок.

Если дроссельная заслонка второй камеры при этом останется закрытой, необходимо устранить заедание рычага блокировки второй камеры (причиной может быть и отсоединение пружины рычага блокировки).

Регулировка системы холостого хода

Выполняется при ТО, а также при нарушениях в работе двигателя.

Регулировку выполняем на прогретом двигателе.

Вращая пальцами регулировочный винт количества смеси холостого хода (из пластика черного цвета), устанавливаем частоту вращения коленчатого вала 800±50 мин –1 (для наглядности корпус воздушного фильтра снят), а вращая шлицевой отверткой винт качества, – содержание в отработавших газах оксида углерода не более 3%.

При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали – не глохнуть.

При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается. При повороте винта качества по часовой стрелке содержание СО в отработавших газах уменьшается.
