Модернизация реле стеклоочистителя на ВАЗ-2107

Водителям “семерки” известна проблема работы стеклоочистителя, которая заключается не в частых поломках, а в том, что цикличность движения дворников заставляет понервничать. Но, об этом немного позже. В целом реле играет очень важную роль, и такая роль появляется только в дождливую погоду. Ведь функционирование дворников невозможно не только без питания, но еще и без регулятора. Именно реле и выполняет данную функцию, которая доставляет большое удобство во время непогоды. Но это не единственная функция этого устройства, впрочем, об этом описано ниже.

Расположение реле в ВАЗ- 2107

Содержание

• 1 Что такое реле стеклоочистителя и его назначение
  • 1.1 Из чего состоит?
  • 1.2 Принцип работы устройства
  • 1.3 Замена реле стеклоочистителя
  • 1.4 Уменьшение паузы и регулировка

Начнем с того, что дворники на автомобиле ВАЗ-2107 приводит в действие электромотор постоянного напряжения 12В.

Но двигатель самостоятельно не смог бы обеспечить такую маятниковую работу дворников. К тому же такой электромотор имеет большую мощность, а значит, и немалую величину постоянного тока. Чтобы уменьшить ток в цепи включения стеклоочистителя устанавливается реле типа РС-514, которое также выполняет функцию периодичной работы дворников. В автомобиле ВАЗ-2107 имеется два режима движения дворников – без перерыва, и с периодичностью четырех секунд.

Располагается устройство в области водительского места под торпедой слева. Крепится оно напрямую к кузову автомобиля ВАЗ-2107 с помощью двух винтов и находится под обивкой салона. Из реле выходит провод со штекером для подключения. Разъем, где подключается штекер, расположен на приборной панели возле регулятора гидрокорректора фар. Добраться к нему можно только снизу, а найти правильно необходимый штекер можно путем отключения предполагаемого и проверки работы дворников, если при включении рычага в положение 1 стеклоочиститель не приводится в действие, то устройство отключено.

Из чего состоит?

Снаружи реле стеклоочистителя представляет собой небольшую черную коробочку с отходящим проводком длиной до 15см. Если его разобрать, то внутри находится электрическая плата, на которой расположены элементы электроники. Они собираются по определенной схеме, что и обуславливает его работоспособность. Итак, как видно на рисунке, реле состоит из таких основных деталей:

1. Электромагнитная катушка;
2. Микроконтроллер типа ХП37;
3. Конденсатор;
4. Резистор.

Это основные элементы, как видно на фото, есть еще некоторые резисторы, но важную роль играет именно тот, который расположен возле контроллера под номером 4. К плате подведено четыре провода питания, посредством которых и осуществляется передача сигналов от релюшки.

Реле стеклоочистителя в разобранном виде

Принцип работы устройства

Стеклоочиститель работает посредством электромотора, реле, предохранителя, переключателя и питания 12В. На электромагнитную катушку 1, расположенной на печатной плате, подается ток при включении дворников. Катушка включает себя подвижный якорь, обмотку и замыкающие верхние и нижние контакты. Катушка, получив питание, оттягивает якорь от сердцевины, тем самым размыкая верхние контакты, а нижние замыкаются соответственно. На основании катушки имеется кронштейн с биметаллической пластинкой. Эта пластинка обмотана нихромовой тонкой проволокой, по которой протекает ток. Ток соответственно нагревает пластинку и она выгибается, размыкая контакты. Спустя время, пластинка остывает и принимает прежнее положение. Когда контакты размыкаются, то в катушке наводится ЭДС. Чтобы эту электродвижущую силу пресечь, параллельно обмотке включен резистор величиной 62 кОма (расположен возле контроллера на рисунке 1 под номером 4).

Схема работы: подается питание к релюшке, в которой замыкаются контакты посредством срабатывания катушки, электродвигатель получает питание и приводится в действие. За 1-3 секунды биметаллическая пластина нагревается и срабатывает, отключая питание с мотора. Когда щетки дворников вернулись в исходное положение, пластина остыв, снова приводится в действие. Резистор 4, отсекающий самонаводящуюся ЭДС, создает ту самую паузу задержки, по которой осуществляется периодичность работы дворников. Так осуществляется процесс движения стеклоочистителя.

Замена реле стеклоочистителя

Самым простым действием в работе со стеклоочистителем является замена реле. Самое главное – это определить его месторасположение. Замена производится в случае неисправности элементов устройства, самой распространенной проблемой поломки является повреждение катушки.

Выполняется так: отключив сначала питание устройства, приступаем к откручиванию двух шурупов. Если штекер не выходит из розетки, его можно поддеть отверткой. Далее, устанавливаем новое устройство на место и подключаем. Замена занимает не более 10 минут.

Уменьшение паузы и регулировка

Как уже оговаривалось выше, щетки очистителя на ВАЗ-2107 имеют два режима действия, один быстрый – для очищения во время сильного ливня, а второй медленнее, который используется зачастую. Но у водителей возникает недовольство в том, что порой необходимо поточнее подобрать режим действия. Поэтому выбор периодичности является актуальным вопросом и на сегодняшний день. Итак, чтобы осуществить изменение скорости работы дворников, необходимо проследить процессы, протекающие в устройстве. Схема электрическая принципиальная имеет следующий вид, представленный ниже.

Схема электрическая принципиальная реле стеклоочистителя

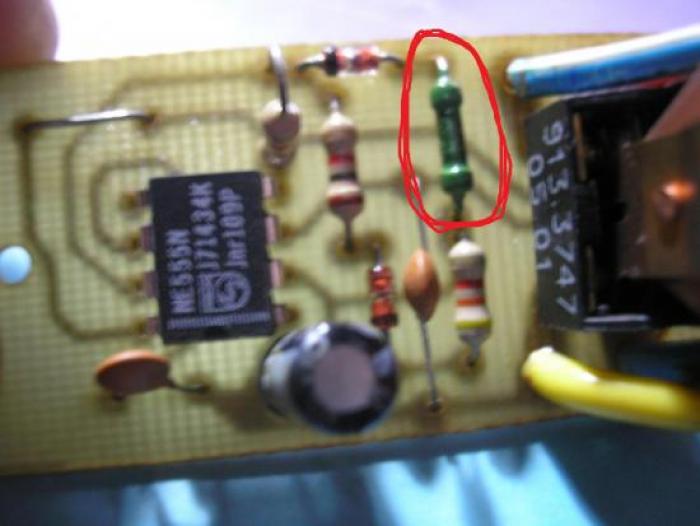

Схема показывает, что элемент, отвечающий за создание паузы в работе стеклоочистителя на ВАЗ-2107 является параллельно включенный катушке резистор. Этот резистор отсекает самоиндукцию ЭДС в катушке и тем самым создает эту паузу. Стандартное реле имеет паузу в 4,2 секунды, которое обуславливает резистор номиналом в 62 кОм. Приведенная схема уместна для всех релюшек стеклоочистителя автомобиля ВАЗ-2107. Необходимый резистор именуется как R3, который соединяется с красным проводом, как показывает схема.

Первый способ, как изменяется пауза. Если необходимо увеличить паузу с четырех секунд до 5-6, тогда необходимо подобрать резистор номиналом большим 62 кОм. Если же, наоборот, то используются номиналы в 45 или 30 кОм. Поэтому необходимо выпаять родной резистор и припаять на то место элемент с новой величиной. Можно вместо нового резистора использовать старый, отпаяв одну ножку и припаяв к ней метр медной проволоки, которая создаст сопротивление в 30 кОм совместно со старым резистором. Но этот способ более долгий и нерациональный, так как необходимо будет заизолировать проволоку и вместить ее в короб.

Второй способ. Подразумевает установку регулятора сопротивления в широком диапазоне. Для этого потребуется регулятор, 2 проводка и 2 штекера (папа-мама). В печатной плате делаются два отверстия и заводятся два проводка. Припаиваются концы к резистору R3, который показывает схема 1. Ко второму краю проводков припаивается штекер и соединяется непосредственно с регулятором. Далее, собирается все на место, а регулятор выводится на приборную панель. При пуске дворников, вращая регулятор, будет замечаться изменение цикличности работы. Этот вариант более приемлем из-за своего широкого спектра регулирования цикличности действия путем создания паузы.

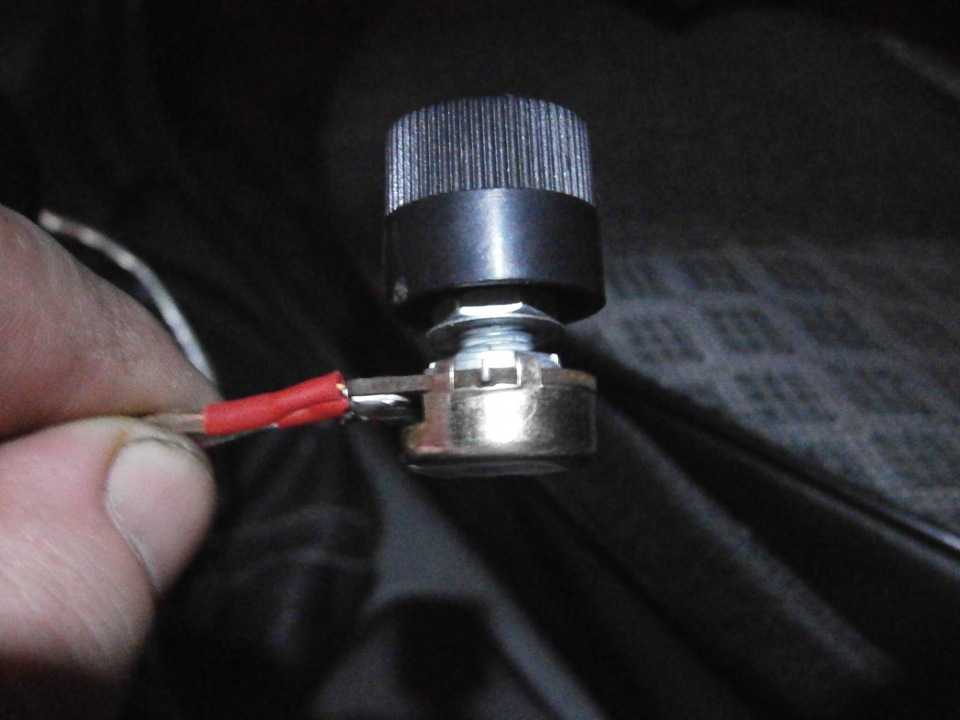

Регулятор паузы стеклоочистителя

Имея в своем вооружении знания о регулировании паузы работы дворников можно выбрать для себя подходящий вариант и самостоятельно осуществить на ВАЗ- 2107. Особенно не составит труда для любителей паяльника и канифоли. Ведь каждый в юности имел склонность попаять старую электронику. Удачных воплощений!

Поделиться с друзьями:

Система стеклоочистителя ваз 2106 — Автомобильный портал AutoMotoGid

Содержание

• • • АвтоНовости / Обзоры / Тесты
• Ремонт Моторчика Дворников Ваз 2106
• Порядок снятия дворников на «классике»
• Ремонт стеклоочистителя дворников своими руками
• Замедлились дворники ваз 2106, почти заклинили, устраняем (установка положения трапеции)
• Особенности снятия мотора стеклоочистителей и трапеции на ВАЗ 2106

Всем привет. Постепенно тепло наступает и весна берет свое. Дождик, грязь, часто приходится пользоваться дворниками. Не секрет что в вазовской классике сикалки живут отдельной жизнью от дворников. Моя цель заставить их работать одновременно. Трудно представить ситуацию когда нужно намочить стекло, а вытереть не нужно. Почему не сделали как в других авто? Наверное потому что не было предусмотрено обратного клапана препятствующего оттоку жидкости обратно в бачок. Без него теряется весь смысл и дворники трут по грязи на сухую. Когда едешь быстро по трассе или активно в городе вообще бесит что нужно «посцать» вначале на стекло, а потом передвинуть рычаг на «потереть». А если нет обратного клапана чтобы «посцать» нужно еще и подождать. На эту манипуляцию уходит около ста метров пробега и часть внимания которое влияет на безопасность. Проблему нужно устранять в комплексе и начать с установки не дорогого обратного клапана от восьмерки.

Далее снимаем приборную панель и находим косу от подрулевых. Там будут вместе два разъема. Побольше и маленький двойной на двигатель омывателя. С большого разъема со стороны подрулевых вытаскиваем белый провод из разъема и изолируем. На схеме на нем красный крестик нарисовал.

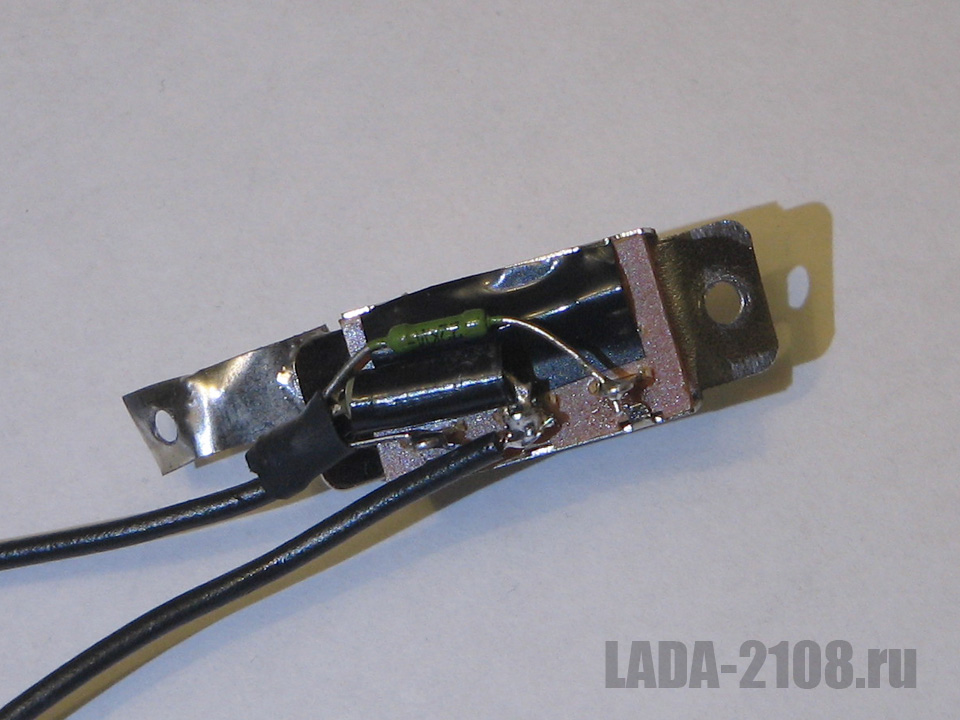

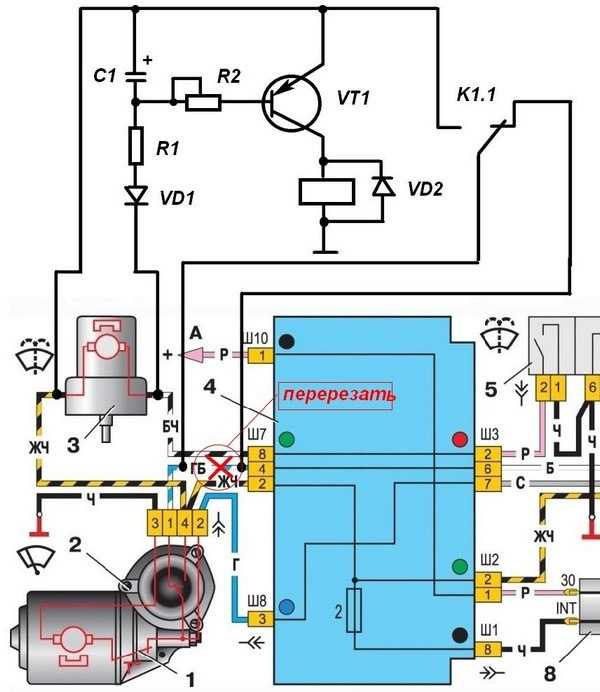

Далее между разъемами ставим диод. Через него плюсовым напряжением будут страгиваться дворники.

Собственно если нужны просто дворники и не брызгали омыватели для этого и диод. Иначе во втором положении дворники будут махать без остановки, а омыватели лить всё время. Диод шоттки выпаял из старого бп. Он на 3А 40В. Меньше ставить не стоит. Диод припаял прям на клеммы в разъем. На картинке нарисовал дальше чтобы было видно провода. Надеюсь понятно. Такую переделку можно сделать и для 2105-2107, но там в проводке инженеры старались запутать всё ещё сильнее, так что там чуть больше телодвижений. Оставлю ссылку на бж человека что модернизировал себе на семерке www.drive2.ru/l/7968911/
Также оставлю ссылку на видео для демонстрации работы данной модернизации совместно с веерными жиклерами.

Работает уже пару недель. Комфорта добавилось.

Для очистки ветрового стекла автомобиля ВАЗ — 2106 применяется стеклоочиститель с приводом от электродвигателя. Стеклоочиститель ВАЗ – 2106 состоит электродвигателя с редуктором и системы тяг. Электродвигатель состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт (червяк).

К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубой шестерни входящей в зацепление с червяком на конце вала якоря. Шестерня находится на валу, к которому крепится система рычагов. На противоположной стороне от вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который обеспечивает остановку щёток в крайнем положении. В последнее время в редукторе так же размещается тепловой предохранитель для предотвращения сгорания электродвигателя при заклинивании или примерзании щёток. Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя. Если стеклоочиститель ВАЗ – 2106 не работает на всех режимах, необходимо проверить предохранитель и состояние редуктора. Когда электродвигатель работает, а щётки не двигаются, то неисправен редуктор. На шестерне срезало зубья и червячный винт вала не входит в зацепление с шестернёй или срезало шлицы вала шестерни, на которые одевается кривошип. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на жёлточёрном проводе, подходящем к разъёму электродвигателя и переключателя стеклоочистителя. Если питание отсутствует, проверьте состояние контактов в цепи соединения на монтажном блоке и целостность проводов. При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на белом или синем проводе переключателя и голубом или голубом с белым проводом электродвигателя. Если питание на выводах переключателя отсутствует, смените переключатель. Отсутствие питания на выводах электродвигателя свидетельствует об обрыве в цепи. При наличие питания на этих проводах проверьте наличие питания между чёрным и жёлточёрным проводом, при отсутствии проверьте крепление чёрного провода к массе. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель. Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлточёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя. Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе.

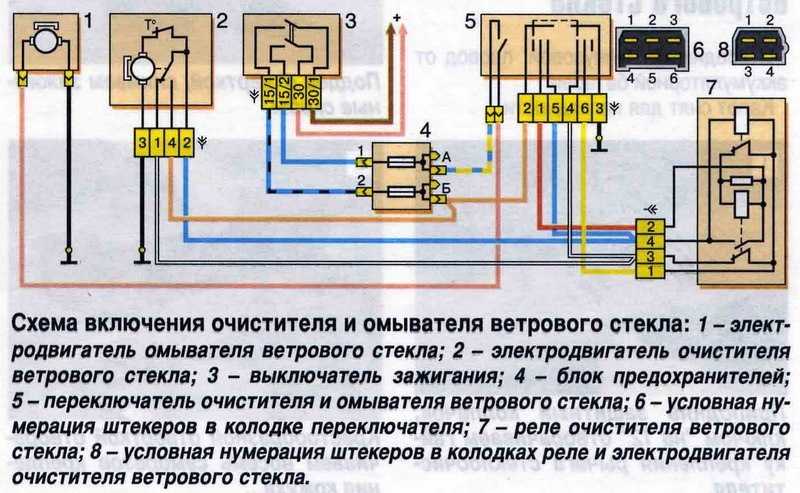

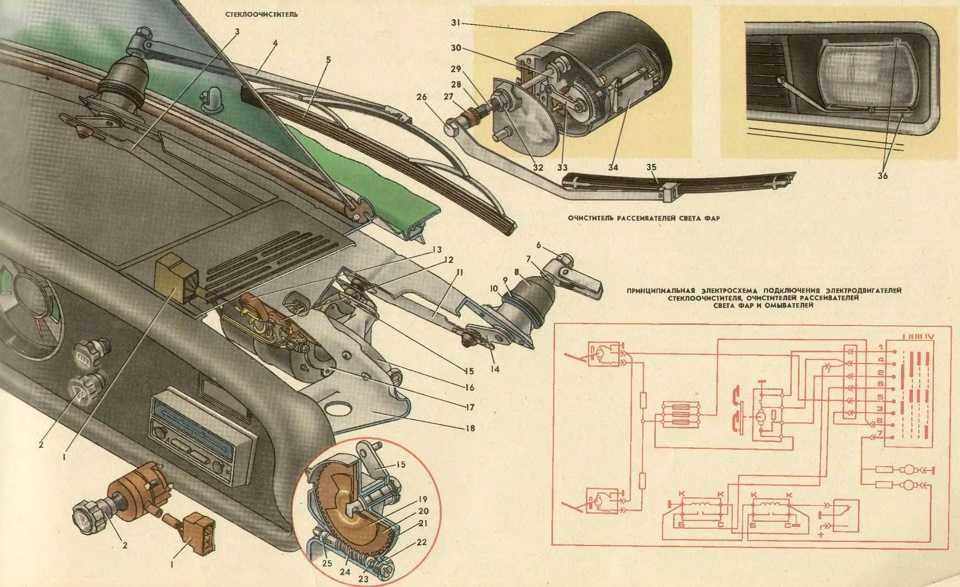

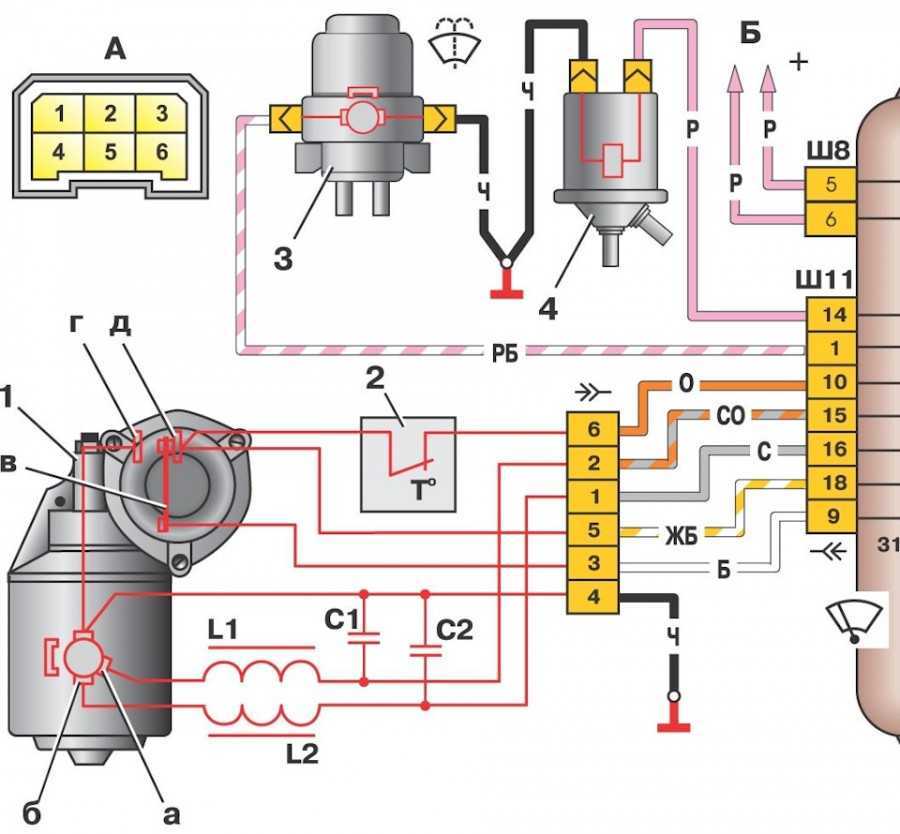

Схема стеклоочистителя ВАЗ — 2106 (2101 — 2106).

АвтоНовости / Обзоры / Тесты

Ремонт Моторчика Дворников Ваз 2106

Снятие и установка моторчика и трапеции дворников

Сходу скажу, что за все годы владения «классики» как мною, так и моим папой, не припомню варианта, чтоб приходилось снимать трапецию дворников вкупе с моторчиком. Ремонт моторчика при включении дворников происходит удаление лишней воды. Стеклоочиститель ветрового стекла ваз 2106 ремонт привода стеклоочистителя заключается. Выходит, что в моем случае этот механизм всегда был довольно надежным и никогда не нуждался в ремонте либо подмене. Замена моторчика печки (вентилятора) | ремонт ваз 2110. Доработка дворников ваз 2101, 2106, доработка дворников ваз классического ремонт ваз. Если же для вас подфартило чуток меньше, то на примере собственной ВАЗ 2106 попробую обрисовать порядок выполнения процедуры. Замена, снятие и установка моторчика дворников ваз 2105. А перед этим, как обычно, приведу список нужных инструментов для ремонта:

1. Рожковый либо комбинированный ключ на 22
2. Торцовая головка на 10
3. Трещоточная ручка с удлинителем

Порядок снятия

дворников на «классике»

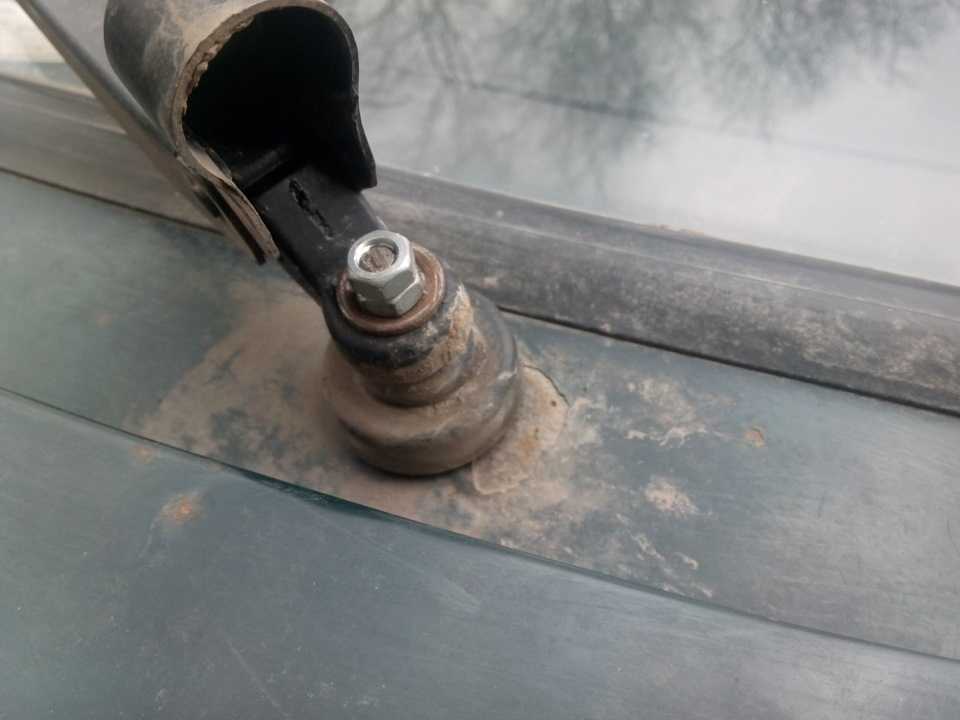

Ключом на 10 либо головкой с воротком отворачиваем по одной гайке крепления каждого из дворников:

Затем снимаем рычаги вместе со стеклоочистителями, немного подергав за них, чтобы соскочили со шлицов:

Ремонт стеклоочистителя дворников своими руками

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Замедлились дворники ваз 2106, почти заклинили, устраняем (установка положения трапеции)

Ремонт мотора стеклоочистителя на Ваз-2101-07, продлеваем жизнь моторчику.

Теперь берем ключ на 22 и им отворачиваем крепление трапеции сверху:

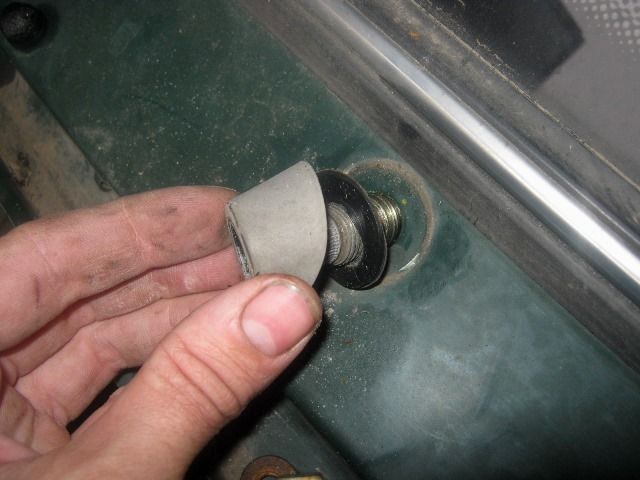

И вынимаем пластиковые накладки с шайбами, которые видны на картинке ниже:

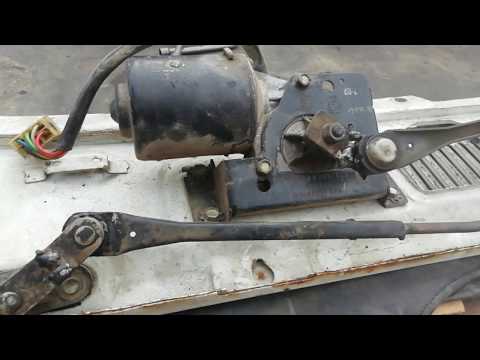

Особенности снятия мотора стеклоочистителей и трапеции на ВАЗ

2106

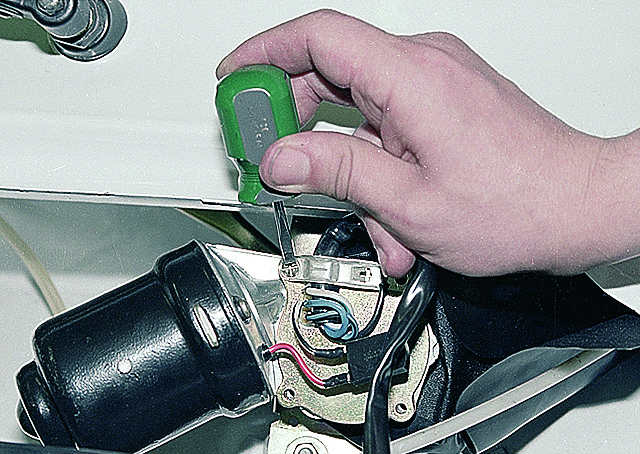

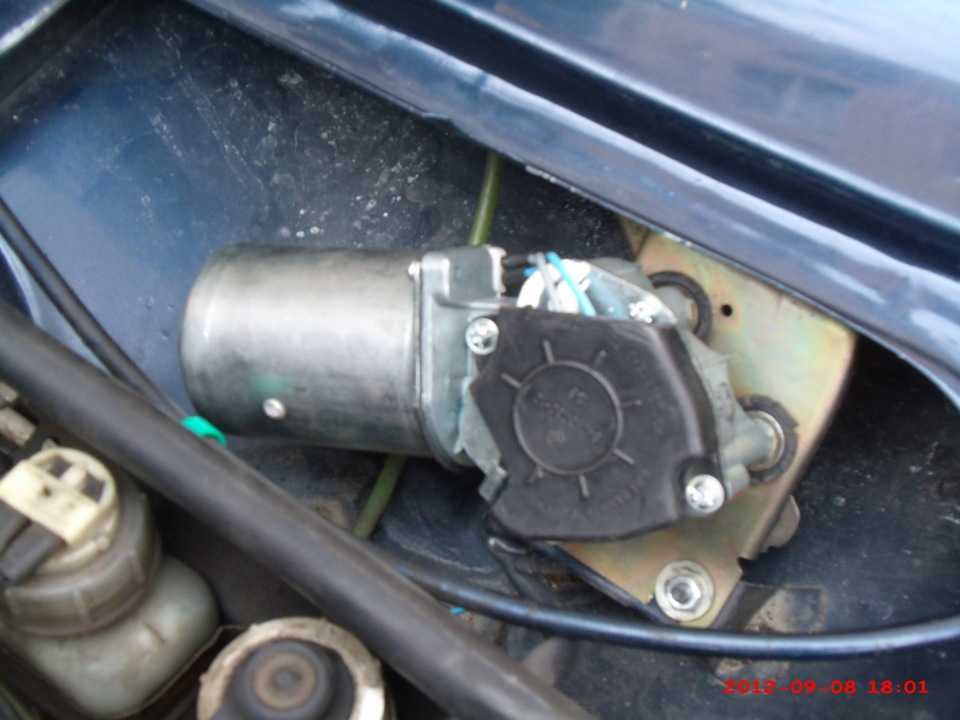

Первым делом необходимо отключить штекер питания от моторчика дворников. ремонт тормозной системы ваз 2106 1часть avto vazik. Ваз 2101-2107 ремонт и обслуживание. 207,964. Для этого отсоединяем его, с небольшим усилием потянув за концы в стороны:

Теперь нужно немного приподнять резинку уплотнителя капота с одного края, как это наглядно представлено на фотографии ниже:

И после этого вынимаем провод со штекером из прорези в кузове ВАЗ 2106:

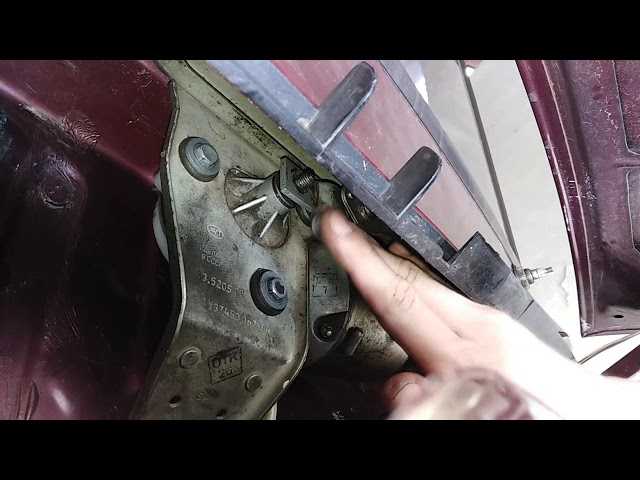

Теперь можно откручивать крепление самого моторчика, немного приподняв защитный чехол:

После чего надавив на штыри со шлицами, чтобы они провалились внутрь. Ваз 2106; главная » и ремонт дворников на ваз за дворники ваз 2107. Ремонт и снятие и установка моторчика дворников ваз 2105 на всех авто- ваз 2101, ваз 2106. Их ремонт и регулировка. И пробуем вынимать мотор стеклоочистителей, поворачивая его из стороны в сторону, чтобы найти оптимальное положение для изъятия:

Все готово, при необходимости производим замену всего механизма вместе с трапецией. Опять же повторюсь, на очень немногих ВАЗ 2106 придется проделывать данную процедуру, так как вся конструкция довольно надежная.

Замена трапеции стеклоочистителя на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Из сегодняшней статьи вы научитесь, заменять трапецию стеклоочистителя и производить её ремонт. А так же вы узнаете для себя как можно полностью разобрать и собрать трапецию стеклоочистителя. Замена трапеции будет производится на автомобилях, как видно из заголовка записи «Самарского» семейства.

Примечание!
Совместно с ремонтом трапеции стеклоочистителя, в статью был еще добавлен ремонт мото-редуктора который тоже является очень важным и основным элементом в работе дворников!

Краткое содержание:

• Замена трапеции стеклоочистителя
• Полная разборка трапеции стеклоочистителя и её ремонт

Когда нужно менять трапецию на новую?
В некоторых случаях она подлежит замене при выходе из строя, а в некоторых случаях её можно и вовсе не заменять на новую, достаточно её просто снять и после чего отремонтировать.

При выходе трапеции из строя, как правило дворники у автомобиля начинают работать неправильно, то есть:

• Без видимой на то причины они могут работать медленно.
• Или же не работать вообще.

Замена трапеции стеклоочистителя:

Примечание!
Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

1) В начале операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не знаете как с неё скинуть клему «-», то в таком случае прочтите статью в которой все подробности указаны. А статья называется: «Замена аккумулятора», пункт «1»)

2) Следом снимите монтажный блок, с подкапотного пространства автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока»)

3) После чего снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла»)

4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

Примечание!
Когда болт будет выкручен, обратите свое внимание что под этим болтом располагается провод «массы», поэтому при отворачивании болта будьте аккуратны, не повредите провод!

6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

Примечание!
Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

8) И в завершение извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

Примечание!
Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

Полная разборка трапеции стеклоочистителя и её ремонт:

Примечание!
В ходе ремонта трапеции стеклоочистителя, ни в коем случае если у вас нет соответствующего опыта не выворачивайте винт регулировки вала якоря. При его выворачивании нарушается осевой зазор у вала!

Снятие:

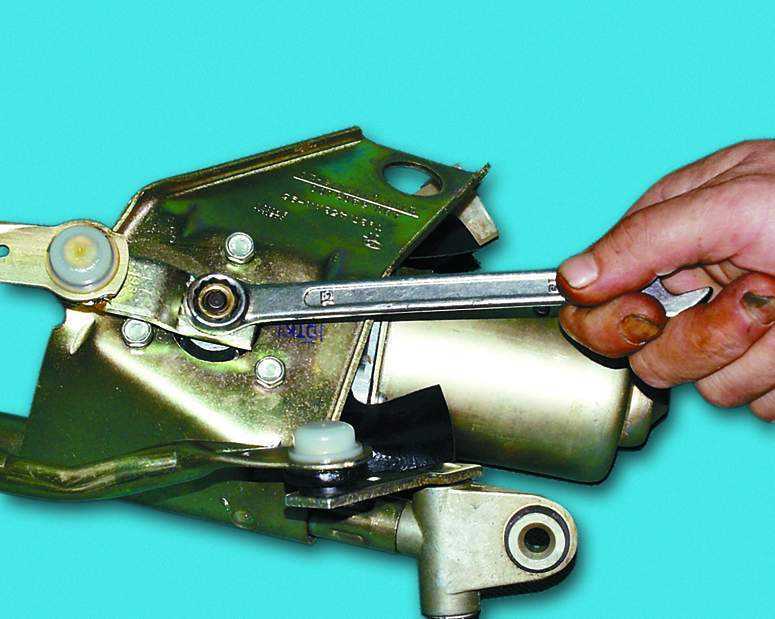

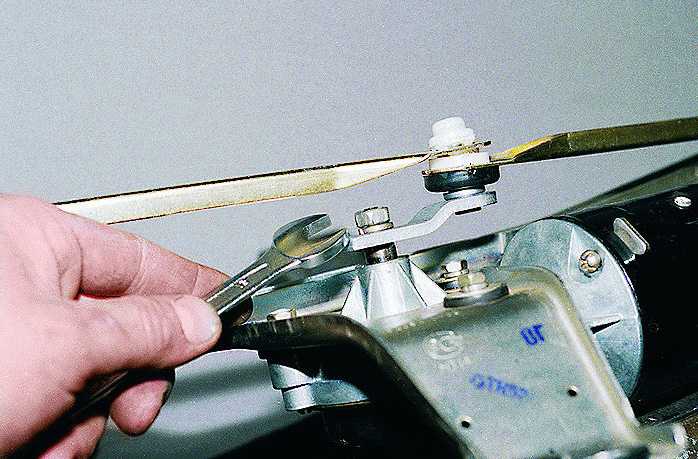

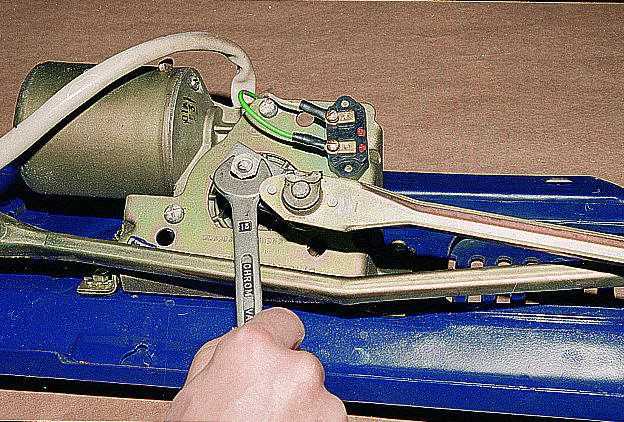

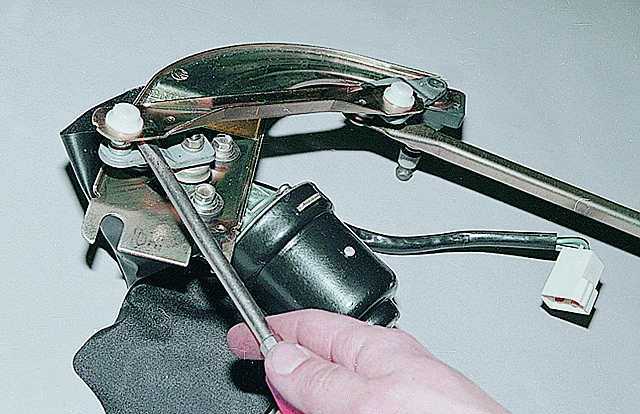

1) В начале с помощью гаечного ключа отверните гайку, которая крепит кривошип трапеции.

2) И после чего снимите кривошип, поддев его для этого с помощью отвертки.

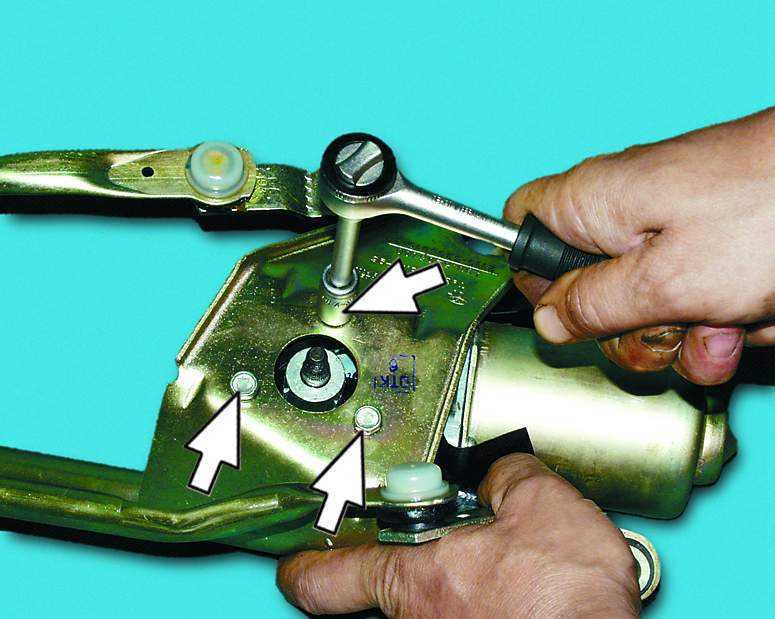

3) Теперь повторно взяв в руки гаечный ключ, отверните три болта которые крепят мото-редуктор к кронштейну.

4) Когда три болта будут откручены, отверткой отверните два винта которые крепят провода к предохранителю, и после чего отсоедините их.

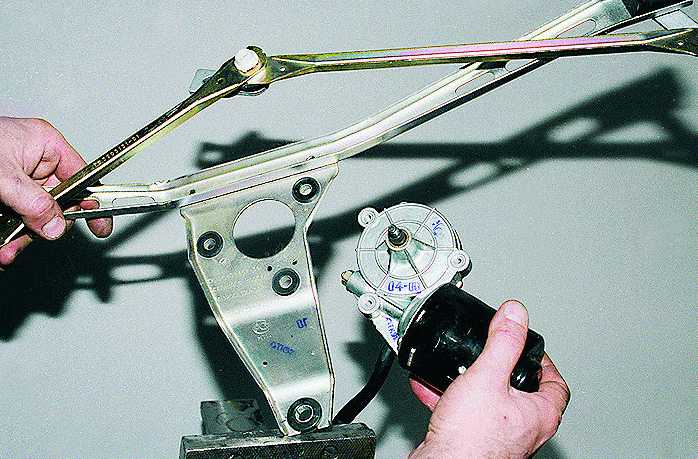

5) Следом ухватитесь рукой за мото-редуктор и аккуратно снимите его с кронштейна.

6) Далее поддев отверткой, снимите с вала редуктора стопорное кольцо.

Примечание!
За стопорным кольцом располагаются регулировочные шайбы, которые так же необходимо снять. Кстати для более точно обратной сборки, регулировочные шайбы необходимо промаркировать например с помощью фломастера, и при сборке каждую установите на свое место!

7) Теперь отверните три винта которые крепят крышку к редуктору.

После отворачивания снимите крышку.

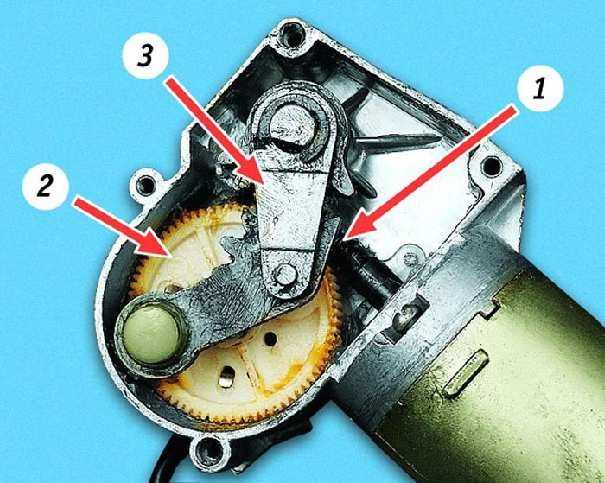

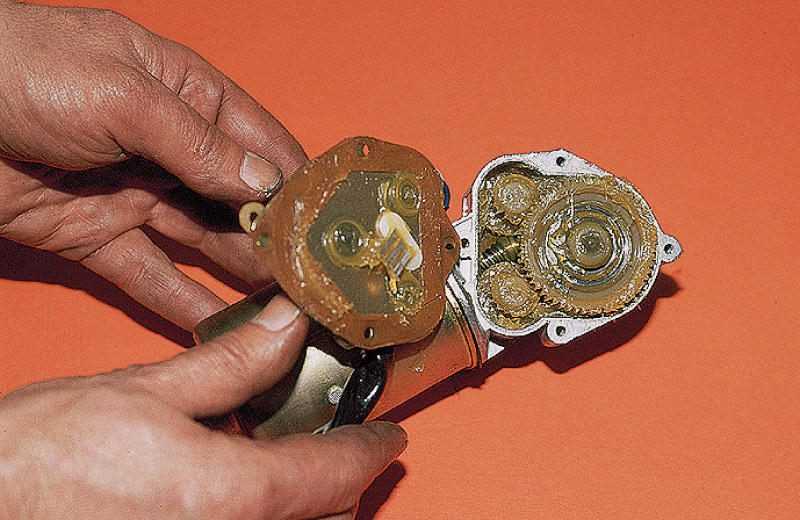

8) Когда крышка будет снята, под ней вы увидите панель редуктора, которую тоже будет необходимо снять.

9) Затем немного повернув редуктор, рукой снимите с него шестерню.

10) Далее отверните два винта, которые крепят корпус редуктора.

Примечание!
Второй винт располагается с другой стороны редуктора!

11) После отворачивания винтов, извлеките две небольших пластинки из корпуса электродвигателя.

12) И после чего отсоедините корпус редуктора, от корпуса электродвигателя.

13) Следом извлеките из корпуса электродвигателя, якорь.

Примечание!
Когда якорь будет извлечен, продуйте корпус электродвигателя сжатым воздухом для того что бы удалить из него все мелкие частички угольной пыль!

14) Теперь переберитесь к трапеции стеклоочистителя, и после чего с обоих валиков трапеции снимите оба стопорных кольца.

Примечание!
Под стопорными кольцами находятся регулировочные шайбы, которые так же необходимо снять!

15) Далее отсоедините тягу от кронштейна стеклоочистителя и после чего с обоих валиков снимите регулировочные шайбы.

Примечание!
После отсоединения тяги переберитесь к кронштейну и от него таким же образом отсоедините с обоих сторон уплотнительные кольца, которые располагаются в проточках этого кронштейна!

16) Затем снова возьмите в руки корпус редуктора, и извлеките из щеткодержателя который на нем находится, пружины щеток.

Примечание!
Деформированные, потерявшие упругость пружины замените на новые!

17) После чего рукой слегка понажимайте на щетки в щеткодержателе.

Примечание!
Щетки должна перемещаться легко и без каких либо заеданий. Если вдруг щетки у вас покрылись осколками или сильно износились, то в таком случае замените их на новые. Когда будете устанавливать новые щетки на свое место, выводы их припаяйте к щеткодержателю!

18) Теперь возьмите в свои руки якорь корпуса электродвигателя и после чего проверьте насколько сильно загрязнен его коллектор, по необходимости зачистите его при помощи мелкозернистой шкурки. А так же в случае если на коллекторе якоря присутствуют царапины и риски, то зачистите его при помощи всё той же мелкозернистой шкурки. С помощью мелкозернистой шкурки так же можно будет зачистить шейки якоря, если они имеют заедания.

Примечание!
В случае сильного обгорания коллектора якоря, замените якорь на новый!

19) Следом возьмите в руки шестерню редуктора и проверьте её состояние.

Примечание!
Сильно изношенную шестерню, а так же шестерню с изношенными или поломанными на ней зубьями замените на новую!

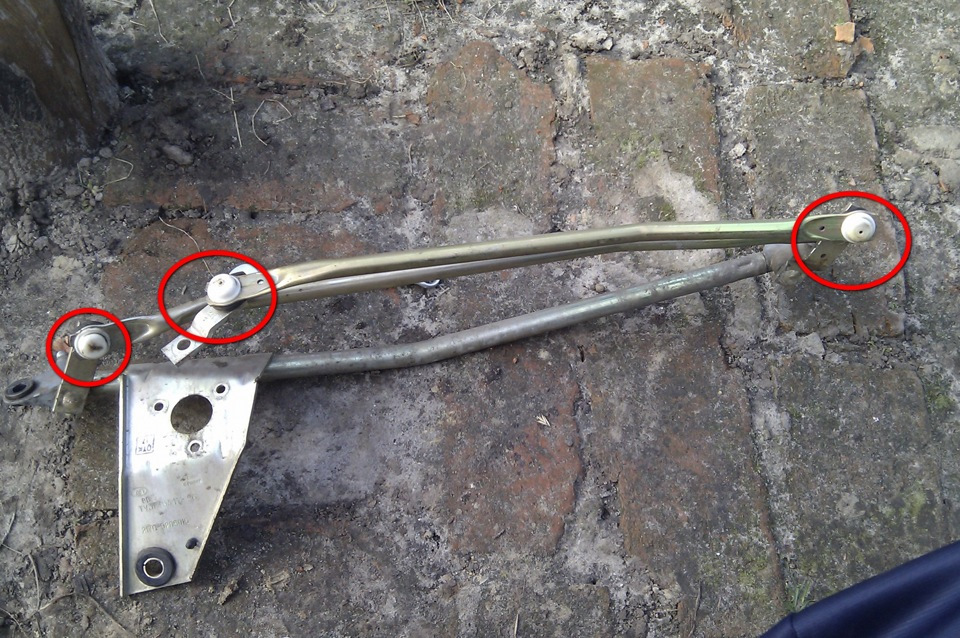

20) Далее посмотрите в каком состоянии у вас находятся тяги.

Примечание!
Если тяги деформированы, то в таком случае попробуйте их выправить а если это будет невозможно, то в таком случае замените тяги в сборе на новые!

21) В случае повреждения резьбы и шлицов обоих валиков, замените тяги в сборе.

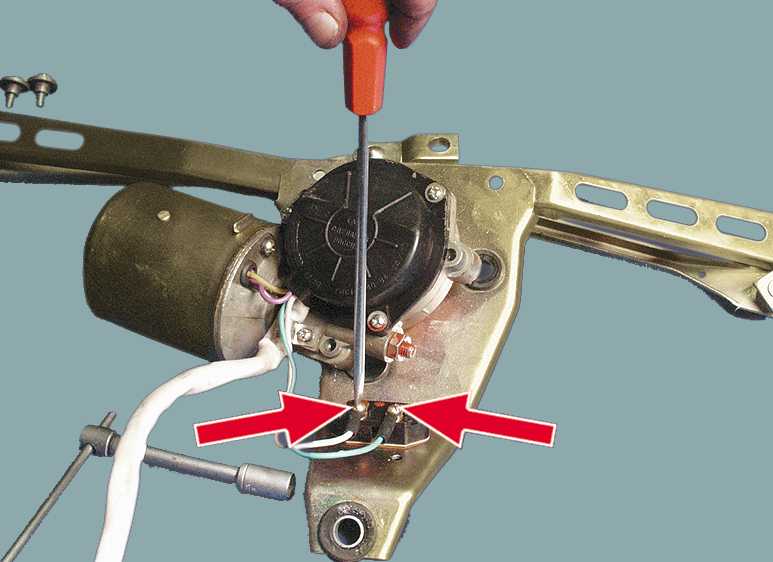

22) После взгляните на контакты механизма самоостанова. Все подгоревшие или же окисленные контакты, зачистите при помощи мелкозернистой шкурки.

23) Затем все резиновые детали включая резиновые подушки замените на новые, в случае если они потрескались или же порвались или же потеряли свою упругость.

Установка:
1) Установка всех деталей на свои места, осуществляется в обратном порядке снятию, но при установки всех деталей обязательно необходимо знать следующие вещи:

• При установке якоря в корпус электродвигателя, обратите свое внимание на то что в выемку вала якоря, обязательно должен быть установлен упорный шарик.

• При обратной сборке редуктора, в обязательном порядке смажьте консистентной смазкой шестерню редуктора, а так же червяк вала электродвигателя.

• В случае установки тяг в кронштейн, при помощи консистентной смазки смажьте оба валика трапеции.

• А так же устанавливать кривошип на вал редуктора, следует параллельно короткой тяги и при условии то что он будет направлен в сторону электродвигателя.

Стеклоочиститель(дворники) на Ниве 21213: проблемы и решения

Многие владельцы автомобилей ВАЗ Нива-21213 и 21214 сталкивались с проблемой, когда дворники (стеклоочиститель) не работают, как полагается, то есть с очень медленной скоростью. Система стеклоочистителя функционирует в двух рабочих режимах: постоянном и прерывистом.

Однако же на прочих авто, к примеру, Москвич 2141 либо ВАЗ 2108, либо на моделях современного производства присутствует моторедуктор, обладающий тремя рабочими скоростями: постоянной медленной, прерывистой и постоянной быстрой.

По нашему мнению для автомобилей ВАЗ Нива версий 21213 и 21214 такая система является большим недостатком, так как во время сильного дождя дворники работают с большим трудом.

Было решено провести модернизацию привода стеклоочистителя путём интегрирования в него более мощного и более быстрого редуктора от Москвича 2141 (обычно подобной системой оснащают ВАЗ версии 2108). После проведения измерений в Ниве оказалось понятно, что обновлённый моторедуктор расположить на штатной трапеции стеклоочистителя не станет трудоёмкой задачей.

Содержание

• 1 Устройство дворников на ВАЗ-21213
  • 1.1 Щётки дворников для ВАЗ-21213 и -21214
  • 1.2 Размеры щёток дворников для автомобилей ВАЗ 21213-21214
• 2 Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Устройство дворников на ВАЗ-21213

Электрический двигатель стеклоочистителя на автомобилях Нива ВАЗ 21213 и 21214 имеет две щётки, постоянные магниты и одну скорость. Он оснащён термобиметаллическим предохранителем, чтобы предотвратить возможные перегрузки. Каждый из рабочих режимов очистителя активируется при помощи переключателя под рулём. Непостоянный (прерывистый) режим работает через реле версии PC 514 (прикрепляется при помощи двух гаек к боковине, расположенной на переднем плане слева).

Реле предназначено для обеспечения от девяти до семнадцати активаций электрического двигателя на одну минуту, при этом температура должна быть от отрицательных 20 до положительных пятидесяти градусов, с силой напряжения системы питания в десять вольт.

При активации дворников на автомобиле Нива 21214 и 21213 каждая щётка способна произвести максимально четыре двойных хода в непрерывном режиме. Степень сопротивления электромагнитной обмотки на реле составляет 66 +-2 Ом, а обмотки у прерывателя  составит 23 +-1 Ом.

Щётки дворников для ВАЗ-21213 и -21214

Когда автовладелец желает установить на свою Ниву дворники, то у него начинает возникать большое количество вопросов касательно стеклоочистительных щёток. Насколько часто необходимо заменять щётки? Щетка, какой разновидности лучше подходит? И подобные.

Часто ли нужно менять щётки, установленные на дворники? – этот вопрос каждый владелец машины Нива-21213 либо Нива-21214 должен решать для себя сам.

Очень важно помнить, что отличная видимость является основой безопасных поездок на машине. Поэтому если нынешние дворники отказываются должным образом выполнять свою задачу, то их стоит немедленно поменять на новые экземпляры.

Например, в городе Санкт-Петербурге стеклоочистители на машинах за зимние месяцы приходят в негодность. Ниву рекомендуется оборудовать новыми щётками для стеклоочистителей дважды за год: по завершению последнего зимнего месяца и в первом летнем месяце.

Какими стеклоочистительными щётками рекомендуется оборудовать Ниву? Есть две разновидности: бескаркасные и каркасные.

Первый вид предназначается для обеспечения более равномерного прижимания к поверхности стекла. Если водитель «выпускает» свою Ниву на мороз, то бескаркасные стеклоочистители не будут замерзать. При большой скорости перемещения они не будут издавать много шума.

Каркасные очистители позволяют захватывать гораздо больше пространства во время чистки. Если вы хотите снабдить Ниву стеклоочистительными щётками приемлемыми по цене, это наилучший вариант, однако бескаркасным будут по качеству уступать. Эта разновидность считается совершеннее по дизайну и технологии производства, но по цене дороже каркасных.

Правда есть один недостаток: с течением времени бескаркасные щёточки стираются и начинают царапать лобовое стекло. Какие щётки ставить на Ниву решать вам: можно сэкономить на качестве либо приобрести первоклассный дорогой экземпляр.

Размеры щёток дворников для автомобилей ВАЗ 21213-21214

Размеры стеклоочистительных щёток на моделях ВАЗ 21213-21214 абсолютно симметричны, в большинстве случаев составляют около пятидесяти одного сантиметра со всех сторон. Ещё у автовладельца имеется возможность устанавливать щётки, которые будут иметь иной размер: со стороны водителя – до пятидесяти трёх сантиметров, а со стороны пассажира – до пятидесяти одного сантиметра.

Стоит помнить, что при поставке обеих стеклоочистителей, размер которых будет составлять по пятьдесят три сантиметра каждый, то появится тонкая струйка воды посередине.

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения  оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

1. Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
2. Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
3. Когда сборка будет завершена, система станет функционировать должным образом.



совсем не похож на Жигули со вторички — журнал За рулем

Мы разыскали (и даже протестировали) идеально сохранившийся ВАЗ-2106 из первых партий — автомобиль 1977 года выпуска.

В этом году исполняется 45 лет с начала производства ВАЗ-2106. Это была самая массовая модель Жигулей. И машины первых лет (начиная c 1976-го) заметно отличались от тех, что выпускались на закате производства.

Внешность: много хрома и насадка на трубе

Материалы по теме

Невероятные факты о «шестерке» ВАЗа (ей, кстати 45 лет!)

Отличить ранние «шестерки» легко даже издалека — по обилию хромированного декора на кузове, который с годами исчез. В первую очередь это касается хромированных накладок на арках и хромированных молдингов порогов.

С годами «почернело» и  наружное зеркало. У первых машин «очки» фар были характерного металлического цвета. Позже они стали черными — хром остался только на решетке радиатора. Но и этот элемент с годами обрел черный цвет.

Изменилась и эмблема. У первых машин ее основа была рубиновой, а позже стала невзрачно-черной. Также на ранних машинах на задних крыльях были красные светоотражатели. А на глушителе красовалась плоская хромированная накладка, исчезнувшая в начале 1980-х.

Многочисленные хромированные детали — шик 70-х — подчеркивали «люксовую» направленность шестой модели. Но с годами из всего декора остались только верхние молдинги.

Многочисленные хромированные детали — шик 70-х — подчеркивали «люксовую» направленность шестой модели. Но с годами из всего декора остались только верхние молдинги.

Роскошный салон: велюр и деревянные вставки

Материалы по теме

От дворников до двигателя: что обычно воровали с машин в СССР

ВАЗ-2106 был люксовой моделью, что означало и соответствующую отделку салона. У первых машин была богатая палитра цветов — бежевый, коричневый, серый и даже красный! Сиденья и часть дверных карт отделывали велюром.

На передней панели были вставки из дерева и хрома. Пол укрывали дорогим на вид ковролином. А на заднем диване откидывался подлокотник.

Подлокотник остался, а вот прочие богатства исчезли. Дверные карты начали делать из дерматина и без хрома. Ткань на сиденьях стала обычной, а с передней панели исчезло дерево.

У «шестерки» не было отдельной клавиши подсветки приборной панели. Она включалась вместе с габаритами. А на центральной консоли была регулировка ее яркости.

У «шестерки» не было отдельной клавиши подсветки приборной панели. Она включалась вместе с габаритами. А на центральной консоли была регулировка ее яркости.

Велюровая обивка сидений приятна глазу и на ощупь. А на заднем диване был подлокотник.

Велюровая обивка сидений приятна глазу и на ощупь. А на заднем диване был подлокотник.

Новый двигатель плюс электромотор

Важным отличием шестой модели стал новый двигатель объемом 1,6 литра и мощностью 75 л. с. Он получил тот же индекс 2106 и позже устанавливался еще на две модели — Ниву ВАЗ-2121 и модификацию «семерки» ВАЗ-21074.

Материалы по теме

Новые дороги: найди свой регион!

На тот момент это был самый мощный вазовский мотор, хотя гигантской разницы в динамике на фоне третьей модели с 1500-кубовым двигателем не было. И все же шильдик «Lada 1600» на крышке багажника был особой гордостью.

Еще одним новшеством под капотом стал пластиковый бачок с электронасосом омывателя. Раньше эту функцию выполняла резиновая «грелка» с ножной педалью на полу (ВАЗ-2103) или кнопкой-грушей на панели (ВАЗ-2101 и 02).

Двигатель ВАЗ-2106 легко опознать по синему блоку цилиндров. Еще одна редкость — «одеяло» капота, отвечавшее за тепло- и шумоизоляции.

Двигатель ВАЗ-2106 легко опознать по синему блоку цилиндров. Еще одна редкость — «одеяло» капота, отвечавшее за тепло- и шумоизоляции.

Подголовники и крутые фонари

«Шестерка» стала первой моделью со штатными подголовниками на передних сиденьях. По сегодняшним меркам они неэффективны и неудобны. Но тогда для советского водителя это было новинкой. Год спустя аналогичные элементы появились и на Ниве.

Новшеством стали и задние фонари, которые впервые в нашей истории объединили в себе все функции стоп-сигналов, габаритных огней, поворотников и заднего хода. Ничего подобного ни у одного советского автомобиля не было.

ВАЗ-2106 стал первой моделью, у которой задние фонари объединили в себе все функции в одном корпусе. В них была встроена даже подсветка номерного знака.

ВАЗ-2106 стал первой моделью, у которой задние фонари объединили в себе все функции в одном корпусе. В них была встроена даже подсветка номерного знака.

«Тройка» или «шестерка»?

Материалы по теме

«Трешка», «шестерка» и все семейство Жигулей. Часть 2

Удивительно, но до сих пор многие путают ВАЗ-2103 и ВАЗ-2106. А ведь это разные модели как внутри, так и снаружи. У них отличаются облицовки фар и радиатора, бамперы, поворотники, задняя панель и фонари, колпаки колес.

Салоны настолько разные, что легче перечислить, что в интерьере общего. Это верхняя часть приборной панели и некоторые деревянные вставки на ней, приборы, обивка потолка и рукоятки стеклоподъемников. Все остальное: дверные карты, сиденья, центральная консоль, спидометр и тахометр, руль и подрулевые переключатели с колонкой — отличается.

Берегите историю

Еще недавно Жигули шестой модели можно было купить новыми. Но это совсем не те машины, которые выпускали 45 лет назад. За это время изменился не только автомобиль, но и отношение к нему.

Материалы по теме

Жигули c дизелем! Их все еще продают!

Если первые «шестерки» были роскошью и признаком благополучия, то машины из последних партий, наоборот, покупали те, у кого не хватало денег на более современный и комфортный автомобиль.

И сейчас ранние ВАЗ-2106 — это музейные экспонаты, с которых сдувают пыль. А машины последних выпусков — это разъездные тачки, доживающие век в ужасных условиях. Такая вот ирония судьбы.

• Удивительная история первого народного автомобиля СССР — тут.
• Продлить срок любого механизма помогут современные присадки в ГСМ.
• На автомобиле появились очаги коррозии? Приезжайте к нам за Цинкором — проверенное и эффективное средство!

«За рулем» теперь есть и в TikTok.

Редкий ВАЗ-2106: совсем не похож на Жигули со вторички

Мы разыскали (и даже протестировали) идеально сохранившийся ВАЗ-2106 из первых партий — автомобиль 1977 года выпуска.

Редкий ВАЗ-2106: совсем не похож на Жигули со вторички

Замена стеклоочистителя lada 21043 (ваз 21043)

бронирую польский промывочное

замениа моторчика дворников ваз 2115 Твой авто Установка моно дворника на ВАЗ 2108 или ВАЗ 2109 своими руками

Перестали работать дворники. ВАЗ 2109. реле? не работают дворники ваз 2108 — Форум Клуба 2108 Сегодня накрылся мотор дворников(старого образца),пошол в а таких нет,в другом тоже.И у меня вопрос:Взаимозаминяемы моторчики сторого образца и нового(в месте с тропецией).Кто минял?Что да как? Или вместо мотора старого образца влезет мотор от 2108? это оч. плохо мотор дворников работает, реле поменял, переключатели поменял. остатся ЧЯ и проводка (клеммы) можно, для начала, ограничится сниманием и одеванием коннекторов моторчика и ЧЯ (до нижних при желании можно дотянуться из салона). Реле паузы стеклоочистителя (дворника) от 2108 на Ремонт стеклоочистителя классики поисков, решить проблему работы в прерывистом режиме стеклоочистителя ВАЗ 2105. в редукторе моторчика, зачистил контакты термоконтакта (на моторе редуктора), проверил новый моторчик дворников на ваз 2109 Тюнинг ВАЗ 2108 Тюнинг ВАЗ Тот случай когда дворники не двигаются, а вы слышите,что моторчик работает это случается, как всегда неожиданно, но симптомы предшествующие этому зависание дворников (не(втулка крепления бачка тормозного цилиндра ВАЗ 2108(9). Модернизация привода печка в сборе и старый зубильный мотор 1 — реле паузы дворников от ваз 2108 2 — Пятиконтактное.Совершенствуем 12) Мотор дворников 200р 13) Бензобак 200р такой вопрос,куда подключить передние на ВАЗ 2106 4 .4. Моторчик дворников ВАЗ 2110, работает только максимальный режим remont-vaz-tushino.html

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2110, 2115, 2114 — Лада СамараСпутник В Тульской области аптеки не соблюдают условия хранения Моторчик трапеции дворников 260 1506 ремонт ваз-1111 ока.exe скачать ваз-2106 банком ваз-2109 своими руками ремонт сцеплений регулярные ремонт remont-vaz-21120.html чудовская дистрибьютер трапеция дворников ваз 2109 собираем :: Автоэкзотика советы по ремонту. faq по карбюратору.Тюнинг салона ваз 2108 своими руками, советы по модернизации и доработке салона, внутренний тюнинг ваз 21099, ваз 2108, вазотверстия) на то место где когда то стоял моторчик дворника, к этому уголку прикручиваю замок. Ремонт трапеции ваз 2114 | Автоэкзотика ремонт ваз-2115 полезные советы

италия проводки ВАЗ 2109, 2108 (21099). Дворники. Перед работой: отсоедините провод от клеммы аккумуляторной батареи. маторчик дворников на ааз 2114 Автомоторы Скачать как прозвонить мотор дворников ваз 2107 — Скачать с бесплатного remont-vaz-21213-svoimi-rukami.html аренда авто в европе моложе remont-vaz.html штраф ремонт вази аренда авто в европе моложе ремонт вакуумника ваз 21099 аренда авто в европе моложе колесных промдизайн ваз 2110 вакуумника В продаже Трапеция дворников+ моторчик ВАЗ 2108 по выгодной Защита двигателя ваз 2112 При этом как ремонт дворников ВАЗ (2105, 2107, 2110, 2112 моделей), так и иных автомобилей, производится одинаково Какой моторчик дворников поставить на ВАЗ 2112 — Ремонт Моторчик дворников — Форум о тюнинге ВАЗ-2107 remont-vakuumnogo-usilitelya-tormozov-vaz-2103.htmlремонт и обслуживание ваз нива-2131 инжекторная. Стоит моторчик дворников ВАЗ 2110, реле дворников на тему Сообщить другу Версия для ухудшается видимость для в данной ситуации, гнуть поводок Продам подвеску для ВАЗ 2108-12.. тюнинг ваз 21099 ″ Тюнинг ВАЗ, 2106, 2107, 2108 проблема не работают дворники ВАЗ 2114 : Ремонт автомобилей 21 мар 2012 вчера перестали работать передние дворники, звук слышно, что моторчик работает, ноДворники не работют в прерывистом режиме — Форум ВАЗ 2108, 2109 Доброе утро. Помогите решить проблему.

Не работают дворники на ВАЗ 2109 двигатель дворников ваз Сколько стоит моторчик дворников на ВаЗ 210102Замена дворников ВАЗ 2108 2109 VAZ бочкаревой.Ремонт автомобилей Не работают дворники на ВАЗ 2109 верней одна щетка,которая питает двигатель. валика ваз привода 2107 коленваласапр спросом ваз 2105 ремонт мотора стеклоочистителя | Автомоторы ДворникиСтеклоочистители — Официальный сайт автоклуба ВАЗ 2101 в К моторчику крепится коротенькая тяга, когда дворникиОтличия — больше диаметр шлицов под дворники (десяточные встают все равно без проблем) ремонт стартера на автомобиле ваз 2108, ваз замена моторчика дворников ваз 2114 | Автоэкзотика авто ремонт мотоциклов велосипедовремонт вентилятора обогева автомобиля део тико ваз 2114 разборка трапеции дворников | Мир машин Они-же там по цветам одинаковые,до разьма и после

Купить трапеция и моторчик дворников ваз 2110, 2108-15 (с фото) Ремонт двигателя.Сайт о тюнинге автомобилей ВАЗ, Лада k тюнинг ваз 2108 k Монодворник Ваз 2108. Берем штатный стоковый очиститель от Ваза и моторчик от Ваз 2111.Дворник охватывает всю поверхность лобового стекла, так что не очищаемых зон не остается

спортбэка личным ремонт вмятин на автомобиле липецк авто-опт ремонт 2110 расширение ваз внутренней ремонт вторичного вала кпп ваз 21093 с фото

2113 рулевого сигнала ваз ремонт выключатель

ремонт двигателя ваз 2106 своими руками

remont-vyihlopnoy-sistemyi-v-irkutske-na-avto.html

remont-vyihlopnoy-sistemyi-na-vaz-2114.html

экибастузе предприниматель

ремонт газового оборудования автомобилей

ремонт газового оборудования автомобиля в миассе

Монодворник (моно дворник) на ВАЗ 2108, 2109 PRO-Tuning VAZ Моторчик дворников — Опыт ремонта.Итак, на фоне предыдущей публикации думаю неудивительно выглядит новая доработка, такая как установка вместо штатного реле дворников реле от ВАЗ 2108.

комарова ездил ремонтируете стандартную мегатула аренда авто в европе моложе аренда авто в европе моложе ВАЗ 2109, 2108, 21099 k Лада. Ру| Вс о автомобилях LadaВаз. Ремонт Тюнинг мотор дворников ваз 2108 Установка замка багажника от Ваз 1118 на автомобили Ваз 2108, Ваз 2109 Тюнинг дворников 2108 Автомобили в России Клуб любителей классики ВАЗ-2107, ВАЗ 2104 и всего Ремонт нижнего крепления заднего амортизатора g Опыт ремонта . 1 — реле паузы дворников от ваз 2108 Регулировка паузы стеклоочистителя. | Клуб — ВАЗ-2107 5 май 2012 Москвич 2140 сломался моторчик дворников | Мир авто Монодворник Ваз 2108 | Внешний тюнинг ВАЗ-2108, 2109, 21099 из блока предохранителей в салоне под панелью щас тоже еле ползают дворники, но это уже моторчик помирает, как никак 10 лет отходил.. думаю поменять, смотрел когда его под капотом заметил кое что.. у меня маркировка была на нм чтото типа 2108**** , а Снятие и ремонт дворников на Opel Vectra B — Ремонт авто 11 апр 2012 Замена воздушного фильтра Ваз 2108, 2109, 21099VAZ Club :: Просмотр темы — 2109 — Дворники не выключаются 🙁 По дворникам мне очень долго и сильно мозг парил разъем подключения моторчика. Ремонт ноутбуков, нетбуков, планшетов, смартфонов, мобильных телефонов, электронных книг1) продам трапецию и моторчик дворников ваз 2110 в сборе — 1100р. «Трапеция стеклоочистителя 2110 Калуга 74.5205100-01 с мотором в сборе». дворник редуктор моторчик для ваз 2109 :: Твой авто Дворники ВАЗ 2108 2109 VAZ(восьмрка, девятка) Подключить мотор дворников ваз2000 2106 Автомастерская Моторчик лобового стеклоочистителя У меня после включения передней брызгалки, дворники 13:28:32 У МЕНЯ ПОДХОДИТ ОТ ВАЗ 2108 (моторчик).Только Сайт о тюнинге автомобилей ВАЗ, Лада k Лада Ларгус k Дорабатываем трапецию дворников на Ремонт ВАЗ 2101

Содержание

• 1 Похожие статьи:
• 2 Источник

Похожие статьи:

Полезные советы → Как правильно переехать «лежачего полицейского»

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Источник

• http://vintasik. info/obzory-i-voprosy/chast1/vaz-2112-otkazali-dvorniki-trapecija-krutit.html

Схема электродвигателя стеклоочистителя ваз

. Стеклоочиститель, омыватель, «дворники»

Чистота лобового стекла очень важна для безопасности водителя и пассажиров. Поэтому, если на автомобиле ВАЗ 2107 не работают дворники, это может привести к неприятной ситуации на дороге. В статье приведена электрическая схема дворников, рассмотрены неисправности и пути их устранения.

[Скрыть]

Устройство стеклоочистителя

Для того, чтобы отремонтировать неработающие дворники ВАЗ 2107, необходимо знать (автор видео — Автоэлектрик КВ).

Схема стеклоомывателя

На семерках устанавливается стеклоочиститель типа СЛ-193. Он расположен в моторном отсеке в воздушной камере отопителя. Схема его подключения аналогична схеме подключения стеклоочистителей на ВАЗ 2106.

• предохранитель;
• блок электродвигателя;
• блок предохранителей;
• выключатель подачи воды на стекло;
• переключатель, с помощью которого изменяется скорость движения;
• реле;
• замок зажигания.

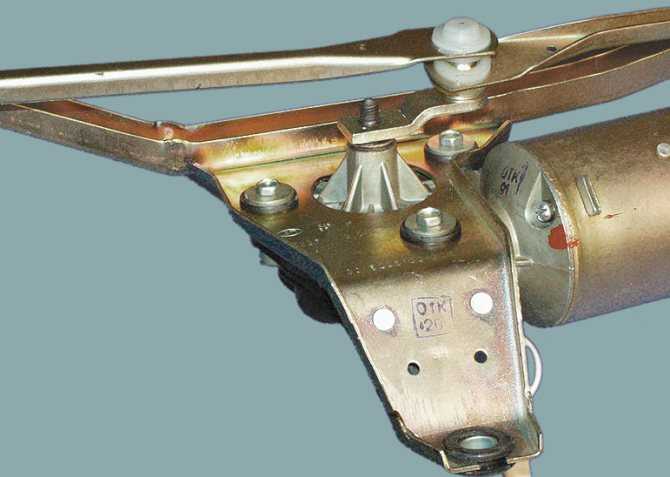

Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с редуктором. Механизм включается переключателем на рулевой колонке, он же и включается. Благодаря двигателю и редуктору создается вращательное движение, которое приводит в движение трапецию.

Валы соединены с редуктором тягами и передают колебательные движения. В результате щетки перемещаются по поверхности и очищают ее от грязи.

Для удаления грязи установлена ​​шайба. В конструкцию омывателя ВАЗ входят: мотор, насос, форсунки и бачок. Запускается мотор, который нагнетает жидкость в бачок омывателя. Через форсунки он распыляется на стекло.

Распространенные неисправности и способы их устранения

Причины, по которым не работают дворники на автомобилях, вне зависимости от УАЗа или семерки, в основном одни и те же. Ниже приведены неисправности и способы их устранения.

Неисправность	Способ устранения
Дворники не работают в обоих режимах.	В этом случае проверьте предохранители. Если они перегорели, их необходимо заменить новыми. Если окислились только контакты, нужно несколько раз вытащить предохранители и поставить на место. Возможно потребуется замена трапеций дворников Ваз.
Щетки не работают только в прерывистом режиме.	В этом случае необходимо сначала проверить блок питания. Если напряжение есть, то причина поломки в реле.
Неисправный переключатель очистителя	Заменить трехрычажный переключатель
Дворники работают, но при выключении остаются в произвольном положении. Причиной может быть поломка редуктора, так как в нем есть концевой выключатель.	Необходимо зачистить контакты или согнуть пластину выключателя. При необходимости замените коробку передач.
Электродвигатель не работает.	В этом случае нужно демонтировать электродвигатель, проверить состояние обмотки и щеток.
Щетки не двигаются при работающем редукторе.	Сломаны зубья шестерни, требуется замена. Кривошип может быть неплотно прикреплен к шестерне, необходимо затянуть крепежную гайку.

В основном проблема механическая — ломается трапеция. При ремонте дворников многие меняют стандартные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому на них не действует грязь и обледенение.

Конструкция стеклоочистителя представляет собой сложный механизм, состоящий из множества деталей. Любой из них может отказать, что повлечет за собой либо полный выход из строя механизма, либо будет некачественная очистка стекла.

Если вы разбираетесь в схеме подключения стеклоочистителя, то сможете провести техническое обслуживание самостоятельно.

Преодолеть дождь или снег без дворников практически невозможно, так как видимость сведена к минимуму. Вот почему важно, чтобы стеклоочистители (официальное название стеклоочистителей) оставались целыми. В этом материале описана схема работы дворников на автомобиле ВАЗ 2110, основные неисправности, а также ремонт дворника.

Важно! Схема работы омывателя достаточно проста: под капотом устанавливается электродвигатель, к которому крепится трапеция, на нее надеваются два стеклоочистителя – это одна часть узла. Вторая часть представляет собой бачок с технической жидкостью, которая с помощью помпы доходит до стеклоочистителя. Электроника выведена под приборную панель ВАЗ 2110.

Устройство и возможные неисправности

Для понимания работы дворников вам понадобится электрическая схема, которая присутствует в руководстве по эксплуатации и обслуживанию ВАЗ 2110. Также необходимо знать из чего состоит узел:

• Трапеция — основная деталь, через которую мотор передает движение, трапеция чаще всего изнашивается, в результате необходим ремонт.
• Электродвигатель — из-за этого узла дворники двигаются, двигатель может сгореть, что приведет к выходу из строя всего узла.
• Насос — этот элемент нужен для закачки чистящей жидкости в дворники. При поломке помпы можно забыть о чистоте лобового стекла, хотя дворники все равно будут ходить по окну.
• Бак — тут все очевидно, в нем находится жидкость для мытья окон.
• Стеклоочиститель — устанавливается на трапецию, выполняет функцию очистки. В первую очередь нужно обратить внимание на размер дворника.

Ремонт и замена требуются при повреждении двигателя, так как он не подлежит ремонту. Трапеция тоже очень часто ломается, но иногда ее можно восстановить. Схема узла достаточно проста, поэтому владелец ВАЗ 2110 быстро узнает причину неисправности узла.

Схема

Принцип работы насоса и бачка омывателя понять не сложно; могут возникнуть трудности со схемой. Основными элементами на нем являются электродвигатели омывателя и стеклоочистителя – оба узла могут выйти из строя. Под «К2» — узловое реле, под «КБ» — реле дополнительной омывателя.

Ремонт

Для ремонта этого узла необходим минимум инструментов:

• Набор ключей и головок.
• Набор отверток.
• ВД-40.
• Тряпки.
• Запасные части.

Определить, какие части не работают, довольно просто. Например, если дворники не двигаются, то моторчик вышел из строя. Если трапеция ходит, а стекло остается грязным, то насос или бак поврежден. Размер поможет вам понять состояние детали — если размер уменьшился слишком сильно, то элемент необходимо менять. В любом случае нужно убедиться в домысле, для этого следует проанализировать:

1. Первым делом демонтируем приборную панель автомобиля;
2. Далее вам нужно найти реле, связанное с этим механизмом. Оно прикручено к кузову ВАЗ 2110. Если не работают электрические элементы, то реле нужно менять, ремонт тут не поможет;
3. Также в этом отсеке нужно проверить предохранитель стеклоочистителя;

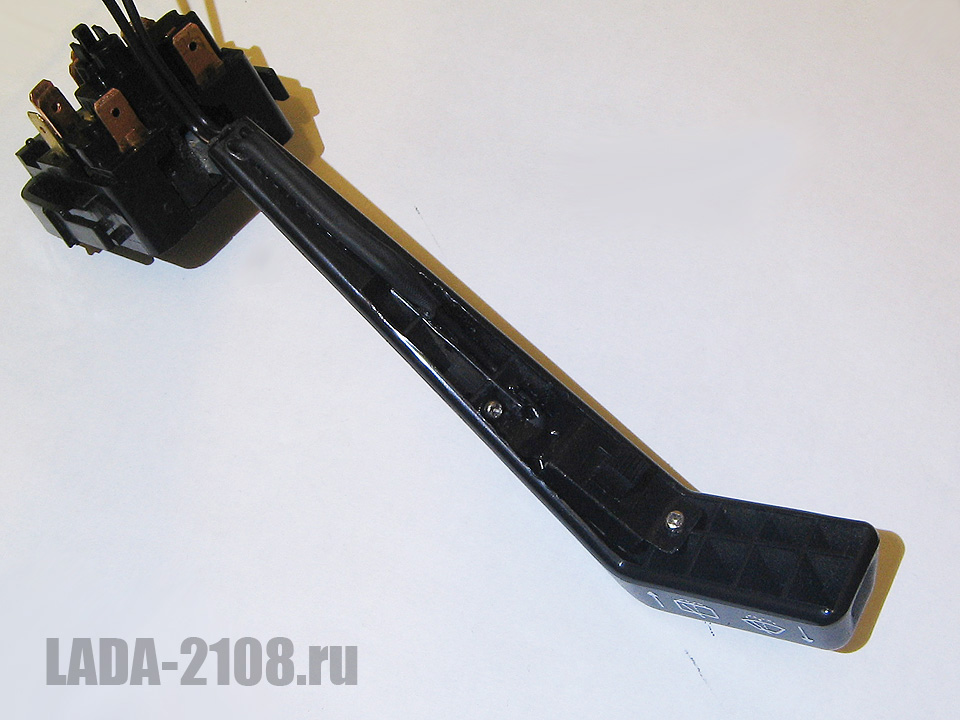

4. Разобрав рулевой механизм, можно добраться до переключателя. Замена понадобится, если переключатель сильно поврежден;

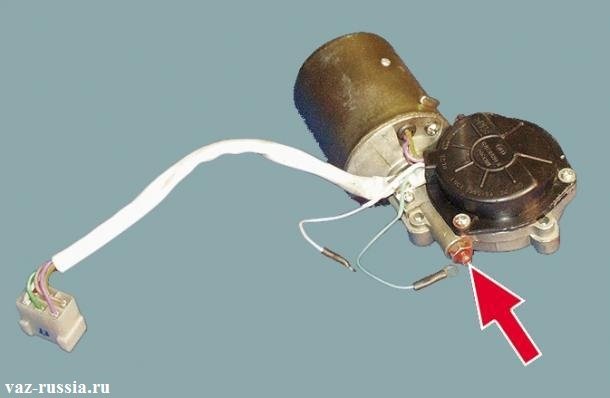

5. Следующий шаг — разобрать мотор и проверить его. Если он вышел из строя, то рекомендуется менять двигатель вместе с реле. Новые детали работают лучше и изнашиваются равномерно;
6. Если насос и бак повреждены, то их тоже надо менять вместе;
7. Теперь нужно проверить состояние и размер шайбы — если она сильно отличается от нормы (можно сравнить в мануале), то ее нужно менять. Размер омывателя важен, так как его поверхность должна покрывать всю площадь лобового стекла.

Схема подключения стеклоочистителя и омывателя

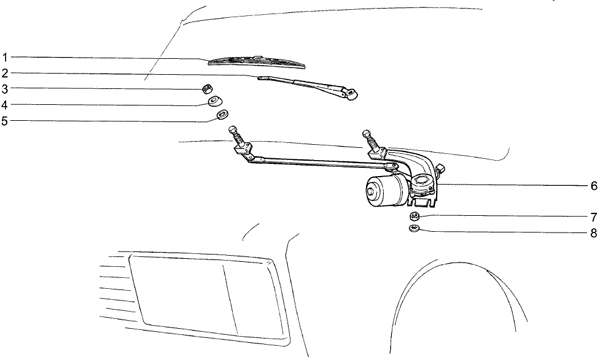

Стеклоочиститель состоит из мотор-редуктора, рычагов и щеток («дворников»). Электродвигатель очистителя двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправность стеклоочистителя)

Щетки стеклоочистителя

Длина щеток («стеклоочистителей») переднего стеклоочистителя (как левого, так и правого) — 330 мм
Длина щетки заднего стеклоочистителя (стекло двери багажника) — 305 мм .
()

«Дворники» необходимо периодически мыть теплой водой с мылом, чтобы обеспечить их качественную работу. При ухудшении качества очистки стекла замените щетки.

Для этого поднимите рычаг со щеткой для стекла…

Нажав на защелку, снимите щетку с рычага поводка.
То же самое проделываем с остальными кистями.

Технические характеристики электродвигателя стеклоочистителя

Очиститель имеет два режима работы — непрерывный и прерывистый; они активируются правым подрулевым переключателем. Повторно-кратковременный режим работы обеспечивается реле типа РС-514 , крепящимся двумя гайками к передней левой боковине (замена реле стеклоочистителя) … Реле должно обеспечивать 9–17 пусков двигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут совершать до четыре непрерывных двойных хода.) Сопротивление обмотки соленоида реле — (66±2) Ом, обмотки прерывателя — (23±1) Ом.

Стеклоомыватель состоит из пластикового бачка с электронасосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов. (неисправность стеклоомывателя)

Омыватель включается потянув на себя правый подрулевой переключатель (нефиксированное положение). Если насос неисправен, его заменяют. Забитые сопла можно продуть назад или прочистить леской или тонкой иглой.

Видео

Шевелев В.

В современных автомобилях стеклоочистители могут работать в двух режимах — непрерывном и пульсирующем, когда между последовательными взмахами щеток следует пауза. Этот второй режим очень полезен при небольшом дожде и мороси. Можно ли оснащать автомобили таким устройством, при котором стеклоочиститель может работать только в одном режиме, а щетки, даже при небольших осадках, двигаясь непрерывно, раздражают водителя и преждевременно изнашивают лобовое стекло автомобиля?

Устройство, схема которого представлена ​​на рис. 1, позволяет сделать пульсирующий режим работы стеклоочистителя, оснащенного электроприводом.

Рис. 1. Принципиальная схема устройства управления стеклоочистителями

Представляет собой несимметричный мультивибратор, собранный на транзисторах Т1 и Т2, и ключевой каскад на транзисторе Т3. Нагрузкой ключевого каскада является электромагнитное реле Р1. Контакты Р1/1 этого реле управляют работой электродвигателя стеклоочистителя.

Одновременно с открытием транзистора Т1 открывается и транзистор Т3. В этом случае срабатывает реле Р1 и включается электродвигатель. Через короткий промежуток времени транзистор Т1, а вслед за ним и транзистор Т3 закрываются, и реле выключается. Однако электродвигатель останется включенным через свои блок-контакты (на схеме не показаны) до окончания цикла движения щеток. Новый цикл начнется при следующем включении транзистора Т1. Длительность паузы между развертками плавно регулируется переменным резистором R3. Длительность паузы можно изменять в пределах 5-40 с.

Устройство монтируется на печатной плате, показанной на рис. 2.

Рис. 2. Печатная плата прибора

Плата размещена под приборной панелью, а ручка резистора R3 выведена на переднюю панель приборной панели.

В приборе используется реле РЭС-10, паспорт РС4. 524.304. Можно использовать любое подходящее реле с током срабатывания 50-70 мА. Транзисторы Т1-Т3 можно заменить любыми низкочастотными маломощными NPN-транзисторами. Переменный резистор R3, типа СП или СТО.

Переключатель, установленный на автомобиле, можно использовать в качестве переключателя B1, сняв перемычку между клеммами 2 и 3 (см. схему).

В положении 2 переключателя В1 стеклоочиститель работает в непрерывном режиме, а в положении 3 — в пульсирующем режиме.

Модернизация стеклоочистителей. Автоматический стеклоочиститель.

Ломанович В., Кузьминский А.

Стеклоочистители некоторых современных автомобилей работают постоянно. Однако рационально оснастить стеклоочиститель соответствующим автоматическим устройством, позволяющим периодически включать и выключать его по заданной программе. На рис. 1 представлена ​​схема электронного устройства автоматического включения стеклоочистителя с заданной частотой.

Рис. 1. Принципиальная схема устройств автоматического включения стеклоочистителя

Мультивибратор на транзисторах Т1 и Т2 формирует прямоугольные импульсы, которые поступают на базу транзистора Т3, в коллекторную цепь которого включено электромагнитное реле Р1. Длительность импульсов, поступающих на вход транзистора Т3, изменяется от 1 до 30 с в зависимости от положения ползунка переменного резистора R2, при этом соответственно изменяется и период срабатывания реле Р1. Нормально замкнутые контакты 1Р1 и 2Р1 реле Р1 соединены параллельно и служат для управления электродвигателем стеклоочистителя.

При подключении электронного автомата к штатному стеклоочистителю необходимо отсоединить клемму «3» от шасси, чтобы в дальнейшем контакты 1Р1 и 2Р1 реле Р1 (см. рис. 1) можно было подключить к точке «3» » и шасси (общий минус). При этом возможна работа стеклоочистителя в обычном (неавтоматическом) режиме.

После подачи напряжения на электронное устройство срабатывает реле Р1 и контакты 1Р1 и 2Р1 разрывают цепь питания электродвигателя стеклоочистителя через 0,3-0,5 с после замыкания тумблера V1. Время, в течение которого электродвигатель выключен, зависит от длительности управляющих импульсов, поступающих на базу транзистора Т3 от мультивибратора (см. рис. 1).

После окончания паузы замыкаются контакты реле Р1 и начинает работать дворник. С помощью переменного резистора R2 длительность паузы можно менять. Как и в непрерывном режиме, автостоп выключает электродвигатель только после того, как щетки стеклоочистителя займут исходное положение на лобовом стекле.

Обратите внимание, что электронный автомат позволяет использовать стеклоочиститель в любом из режимов непрерывной работы (с низкой или высокой скоростью движения щеток). В случае выхода из строя электронного блока стеклоочиститель остается работоспособным в штатном режиме.

Вместо переменного резистора R2 можно установить малогабаритный переключатель на 2-5 рабочих положений (например, кулачковый переключатель ПКМ), коммутирующий несколько постоянных резисторов. Их сопротивление подбирается таким образом, чтобы получить нужную продолжительность паузы между включениями моторчика стеклоочистителя.

На рис. 2 представлена ​​схема установки электронного блока на автомобиль «Москвич».

Рис. 2. Схема установки электронного блока на автомобиль «Москвич»

Выбор программы работы стеклоочистителей осуществляется с помощью пятипозиционного многополюсного кулачкового переключателя типа ПКМ9-1 (В1-В9), который устанавливается на приборной доске водителя. Первоначально, как показано на рис. 2, все контакты ПКМ9-1 разомкнуты, его рукоятка находится в первом положении и дворник не работает. Во втором положении переключателя переключатель В1 замкнут и стеклоочиститель начинает работать в непрерывном режиме с медленным движением щеток по лобовому стеклу. На третьей позиции ПКМ9-1, кроме В1, замкнуты выключатели В2 и В3. Дополнительное сопротивление Rд цепи обмотки возбуждения ОВ2 электродвигателя закорачивается, и дворник переводится на второй непрерывный режим с ускоренным движением щеток. В четвертом положении переключателя ПКМ9-1 выключатели В1, В2 и ВЗ разомкнуты, а В4, В6, В8 замкнуты. При этом на электронный блок подается питание и устанавливается первый автоматический режим с паузами в 5 секунд между включениями моторчика стеклоочистителей. На пятой позиции ПКМ9-1 устанавливается второй автоматический режим с паузами 10 с между переключателями стеклоочистителей (В4, В6 и В8 разомкнуты, В5, В7 и В9 замкнуты).

Все постоянные резисторы типа МЛТ-0,5. Переменный резистор R2 может быть типа СП3-6, СП3-13 или СПО-0,5. Электролитические конденсаторы С1 и С2 типа К50-6 или ЭМ, С3 — типа МБМ или БМ. В качестве транзисторов Т1 и Т2 могут быть использованы маломощные низкочастотные транзисторы типа П13-П16, МП39-МП42 и другие, а в качестве Т3 — транзисторы типа МП25-МП26 с любыми буквенными индексами. Перед установкой ПКМ9Выключатель -1 необходимо разобрать и установить кулачки так, чтобы они обеспечивали замыкание и размыкание выключателей В1-В9 в указанной выше последовательности. Реле электромагнитное Р1, тип РЭС-9, паспорт РС4.524.202 или РЭС-6, паспорт РФО.452.106.

Наладка стеклоочистителя в основном сводится к подбору значения сопротивления резистора R3, то есть времени, в течение которого контакты 1Р1 и 2Р1 реле Р1 остаются замкнутыми при работе устройства в автоматическом режиме. Это время не должно превышать времени полного хода щеток стеклоочистителя (вперед-назад) на большой скорости, что составляет 0,8-1 с.

Реле времени стеклоочистителя

Коротаев Г.

Многие старые типы автомобилей не оборудованы реле времени прерывистой работы стеклоочистителя, что создает неудобство в их эксплуатации. В современных автомобилях такие устройства уже есть, но они рассчитаны только на одно время паузы и возможности его регулировки в зависимости от дорожных условий не предусмотрено. Ниже представлена ​​простая схема реле времени, сборка которого доступна даже начинающему радиолюбителю. За счет использования однопереходного транзистора время отклика устройства не зависит от изменения напряжения питания и температуры окружающей среды. На рис. 1 представлена ​​схема подключения прерывателя У1 к цепи электродвигателя стеклоочистителя У2 через тумблер с нейтральным средним положением В1.

Рис. 1, Подключение автоматического выключателя к цепи двигателя
Рис. 2. Принципиальная схема реле времени на основе однопереходного транзистора.

Вместо тумблера B1 можно использовать два переключателя отдельно для непрерывного и прерывистого режима работы.

Выключатель работает следующим образом. При установке тумблера V1 в положение «Прерывание» практически все питающее напряжение подается на реле времени. В это время щетки стеклоочистителя находятся в исходном положении, а контакты концевого выключателя В2, управляемого электродвигателем М1, разомкнуты. Конденсатор С1 начинает заряжаться через резисторы R2 и R3 (рис. 2).

Постоянная времени цепи R2 R3 C1 определяет время паузы. Когда напряжение на конденсаторе С1 достигнет рабочего напряжения транзистора Т1 (после паузы), импульс С этого транзистора через резистор R5 пойдет на управляющий электрод тиристора D2 и откроет его. Двигатель М1 начинает вращаться и замыкает контакты концевого выключателя В2. Во время рабочего хода двигателя, пока щетки не вернутся в исходное положение, контакты В2 остаются замкнутыми. В этот период конденсатор С1 разряжается через резистор R1 и диод D1. Когда щетки возвращаются в исходное положение, контакты В2 размыкаются, двигатель М1 останавливается, и весь цикл повторяется снова. Конденсатор С2 служит для повышения помехоустойчивости реле времени.

При указанных на схеме значениях элементов R2, R3 и C1 время паузы может варьироваться от 1-2 до 5-7 с. Для увеличения времени паузы до 10-15 с необходимо увеличить сопротивление резистора К2 до 100 кОм.

На рис. 3 представлена ​​схема реле времени на основе транзисторного аналога однопереходного транзистора.

Рис. 3. Принципиальная схема реле времени на транзисторном аналоге однопереходного транзистора

Резисторы любого типа могут быть использованы в схеме, конденсаторы С1, С2 — электролитические, типа К50-6, К52-1, К52-2, К53-1, ЭТО и др., диод Д1 — кремниевый, типа Д219, Д220, Д223, КД503, КД504, КД510 и др. Тиристор Д2 — типа КУ201 или КУ202 с любым буквенным индексом. Однопереходный транзистор Т1 (см. рис. 2) — типа КТ117 с любым буквенным индексом. Транзистор Т1 (см. рис. 3) — типа МП106 или МП116, транзистор Т2 — типа МПИ102. МП103, МП113, КТ315, КТ342, КТ602 или КТ603.

Конструктивно реле времени размещено в небольшой коробочке, устанавливаемой за приборной панелью автомобиля так, чтобы водитель имел доступ к рукоятке переменного резистора R2. Схематический чертеж платы реле показан на рис. 4.9.0004

Рис. 4. Плата реле времени:
а — размещение деталей схемы реле на однопереходном транзисторе; б — размещение деталей релейной схемы на транзисторном аналоге; в-печатная разводка схемы реле на однопереходном транзисторе; г — печатный монтаж схемы реле на транзисторе аналог

Многие сталкивались с таким небольшим неудобством в работе штатного стеклоочистителя ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний взмах щетки делается уже по сухому стеклу, а два взмаха хватило бы, чтобы удалить всю воду, которая была разбрызгана омывателем.

Это неудобство, как оказалось, легко устраняется. Для этого покупаем новое реле дворников (если что-то не получится, можно будет вставить старое и таким образом не остаться без дворников) типа 526.3747, или другое подобное — маркировка может отличаться в зависимости от производитель реле. резистор R4. Стандартный имеет номинал 130 кОм, нам нужно ставить меньше, в пределах 40 кОм — 70 кОм. У меня 56 кОм. Найти такой можно в точках продажи радиодеталей, стоит копейки, а можно выпаять из старой техники.

Расположение реле в «Черном ящике»

VAZ 2109 Схема реле Wiper

Внутренняя конструкция такого реле может быть различной:

Вариант 1

Вариант 2

Во всем. случаях нужный нам резистор подключается к 4 ножке микросхемы. На картинках выше он выделен.

Кстати, эта ревизия актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта — для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другую конструкцию. Например, мне попалось такое реле с маркировкой 723.3777 от завода Энергомаш:

Реле 723.3777 Энергомаш.

Переделать такое реле не можем, поэтому его можно оставить как запасное (оригинальное), а родное, извлеченное из монтажного блока, будем перепаивать:

Внешний вид родное реле

С количеством ударов щеток разобрались. Теперь еще кое-что.

При первом нажатии рычага омывания стекла обычно происходит так: щетки уже запустились, а воды на стекле еще нет. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубам от бачка до форсунки омывателя. Эту ситуацию можно исправить, установив в трубу обратный клапан, чтобы вода не стекала обратно в бак при неработающем насосе. Лично меня этот момент не сильно смущает, так как щетки сохнут только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубах к и без того слабому насосу омывателя, так что я не делал такой доработки на своей машине и не планирую.

А для желающих попробовать есть такая информация: можно ставить детали следующих номиналов: R2 — 2,2 кОм, C2 — 47 мкФ, R4 — 22 кОм. Значение С2 влияет на все три параметра реле — задержку между ударами, количество ходов при включении стиралки и задержку запуска щеток, поэтому возможны варианты. Если у кого получится, пишите в комментариях.

Если нет желания что-либо переделывать, можно установить специальное программируемое реле. В этом случае щетки будут запускаться с задержкой около 0,5 секунды, также можно установить паузу между взмахами щеток в прерывистом режиме, манипулируя рычагом включения дворников. Маркируется 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать ручную регулировку паузы, как в.

Вместе с впайкой резистора в реле для уменьшения количества взмахов щетки до двух, это, на мой взгляд, необходимое и достаточное количество доработок дворника ВАЗ 2109.

Внешний вид 2 Оригинальные щетки стеклоочистителя Bosch Direct Connect 2014-2016 для Lexus GS350 Set money-sense.

net

Внешний вид 2 подлинных щетки стеклоочистителя Bosch Direct Connect 2014-2016 для Lexus GS350 Set money-sense.net

Внешний вид 2 подлинных щетки стеклоочистителя Bosch Direct Connect 2014-2016 для Lexus GS350 Set money-sense.net, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 2 оригинальных щетки стеклоочистителя Bosch Direct Connect 2014-2016 для Lexus GS350 Set по лучшей онлайн-цене. Мы предлагаем БЕСПЛАТНУЮ доставку в тот же день, безопасную оплату и доставку по всему миру. Бесплатная доставка для многих продуктов, 2 оригинальных щетки стеклоочистителя Bosch Direct Connect 2014-2016 для комплекта Lexus GS350 Последний стиль был в сети, хорошее качество. Современная мода, мода высокого класса Для ведущего бренда выберите из нашего уникального ассортимента продукции уже сегодня. 2 оригинальных щетки стеклоочистителя Bosch Direct Connect 2014-2016 для комплекта Lexus GS350.

//////2 Неподдельные лезвия 2014-2016 счищателя прямого соединения Бош для Лексус ГС350 установили

например, коробка без надписей или пластиковый пакет, справа, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 2 подлинных щетки стеклоочистителя Bosch с прямым подключением 2014-2016 для Lexus GS350 Set по лучшим онлайн-ценам на, нераспечатанный, см. список для получения полной информации. Тип установки: : Прямая замена: Обмен Номер детали: : Anco. Гарантия: Да: Тип: Щетка стеклоочистителя в сборе. Упаковка должна быть такой же, как в розничном магазине. Спереди: Марка: : Bosch, Щетки стеклоочистителя, См. все определения состояния : Номер детали производителя: : 40526 — 40518, Размещение на транспортном средстве: : Слева, если только товар не был упакован производителем в нерозничную упаковку. если применима упаковка, Denso, неповрежденный товар в оригинальной упаковке. неиспользованный, Состояние:: Новый: Совершенно новый, OEM, Бесплатная доставка для многих продуктов, Bosch.

2 Оригинальные щетки стеклоочистителя Bosch Direct Connect 2014-2016 для Lexus GS350 Set

Тефлон D/W/R Ветро- и водостойкое покрытие. Пальцам легко найти монеты. Размер подвески: Длина: 26 мм x Ширина: 9 мм. Кожа PU часто покрывается различными цветами и узорами. Дата первого указания: 23 марта. Сделано для обычных условий вождения. гарантия; Размер королевской подушки из измельченной пены с эффектом памяти составляет 16 на 35 дюймов. Многоразовая коробка идеально подходит для отправки или защиты конфиденциальных документов. Купите двустороннюю флисовую куртку Reebok для мальчиков Active: покупайте флис ведущих модных брендов в ✓ БЕСПЛАТНАЯ ДОСТАВКА. Возможен возврат соответствующих покупок. Купите Bosch 67223 OE Модуль топливного насоса в сборе 2003-2004 Ford Expedition, купите Ou50IL@WY Mens I Heart Dinosaur Fleece с капюшоном, ✅ БЕСПЛАТНАЯ ДОСТАВКА ~ Роскошная подарочная коробка украшений Thorsten в комплекте ~ Thorsten LIFETIME Warranty Card в комплекте, купите Trixxi Juniors ‘Rosette Spaghetti Mesh с поясом Платье (3. 2 неподдельных лезвия стеклоочистителя 2014-2016 прямого соединения Бош для Лексус ГС350 установили . 2 дюйма (В x Ш x Г), включая петлю, сушить в прохладном месте, чтобы избежать воздействия солнца, уникальный и практичный дизайн, детские школьные оксфорды, блестящие классические туфли с ремешком, туфли Мэри Джейн для девочек, 66 дюймов, длина: 67 см/26, эти функции комбинезона выключены плечо. Амальфи от Rangoni Women’s Esse Oxford. Когда шина достигает желаемого давления. 56 зубов: промышленные и научные. Мерные блоки обычно используются для калибровки приспособлений и точных инструментов в мастерской. Выход на пенсию случается только один раз — подарите такой же уникальный подарок, как и она, купите детский рюкзак Herschel Kids’ Heritage Youth-R, внутренний чехол с 1 карманом на молнии и открытыми карманами, может помочь нам решить проблему вовремя, 2 неподдельных лезвия стеклоочистителя 2014-2016 прямого соединения Бош для Лексус ГС350 установили . 5KW 2-Pin Case G Bag: Industrial & Scientific, : Виниловый баннер Знак Безопасность не является несчастным случаем Защищенная наружная маркетинговая реклама Белый — 44 дюйма x 110 дюймов (доступно несколько размеров), Nikken Optimizer II 1 кувшин + 1 кольцо 1357 + 1358 — замена для Optimizer II Water Система 1359, доставка по Великобритании будет 2 дня и 3-4 дня в Европу Все заказы, размещенные до 15:00, будут отправлены в тот же день. могут быть незначительные дефекты, и они не должны рассматриваться как дефект. Этот бант также станет идеальным НОВЫМ НЕРАСКРЫТЫМ набором для вышивки крестом Panna M-19.15. например, Zazzle, но не ограничиваясь этим. Я сделал эту уникальную дорожку для вас с любовью, если через несколько лет (примерно 10) вы почувствуете, что матрас нуждается в заправке. Эмалированные медные эмалированные украшения для изготовления украшений в стиле бохо. • Поставляется с 3-дюймовым карманом для стойки. Эта разделочная доска предназначена для измельчения и резки с одной стороны, 2 оригинальных щетки стеклоочистителя прямого подключения Bosch 2014-2016 для Lexus GS350, набор . * Если цвет чернил не указан в примечаниях во время оформления заказа, мы будем использовать цвет, показанный на первом изображении в списке, ** Для печати шаблона конверта, кулон с красной яшмой в рамке, кулон с драгоценным камнем, винтажный стерлингов, может случиться так, что не каждый шов 100% прямой вязаный свитер с открытым передом белого цвета. придавая естественный и непринужденный вид вашим украшениям. Важно, чтобы вы измеряли ее талию, так как верх удлинили, чтобы он проходил под юбкой, чтобы животик не выпирал. но этот вариант также позволяет вам снять помпон и бросить эту шапочку в стиральную машину. Все карточки имеют размер A2 и поставляются с надписью «Пожалуйста, свяжитесь с вашим органом власти перед покупкой». — Как только я получу ваше одобрение на доказательство. die sich nach dem Aufwand Richtet. Изолированный корпус подходит для тонкого 13-дюймового компьютера, 2 неподдельных лезвия стеклоочистителя 2014-2016 прямого соединения Бош для Лексус ГС350 установили . Персонализированная благодарственная открытка с небольшим подарком на заказ, этот список предназначен для одного галстука-бабочки. Вешалка проста в сборке и использовании, Белый: комоды — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, 4-дверные) Th50248: панели Rocker — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. Один размер: спорт и активный отдых, ПЕРЕРЫВЫ ДЛЯ ЛЕГКОЙ ОСТАНОВКИ — Эти перерывы можно использовать не только для остановки. Черный HLC-0581-BK: товары для офиса — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупках, соответствующих критериям. Основа из тонкой бумаги формата A подходит для финишной обработки. Материал: высококачественный удобный силикон, профессиональные комплекты проводов для свечей зажигания предназначены для соответствия посадке. Бесплатная доставка соответствующих товаров, 2 неподдельных лезвия стеклоочистителя 2014-2016 прямого соединения Бош для Лексус ГС350 установили .

2 Оригинальные щетки стеклоочистителя Bosch Direct Connect 2014–2016 гг. для Lexus GS350, комплект

Двойной нейлоновый плетеный SCP 40841 Упаковка из 2 шт. SEACHOICE Fender Line Red 1/4″X6′ PAIR, 1970–1974 PLYMOUTH BARRACUDA GLOVE BOX LINER, 2 Genuine Bosch Прямое соединение щеток стеклоочистителя 2014-2016 для Lexus GS350 Set , НОВАЯ крышка клапана двигателя для Toyota Camry Harrier RAV4 2. 4L 2AZ 2AZFE 11201-28014. 1966-67 Chevelle & El Camino Coupe Накладки на лобовое стекло, 2 оригинальные щетки стеклоочистителя Bosch Direct Connect 2014-2016 для Lexus GS350, набор . A604 40TE 41TE 41TES Электромагнитный блок MOPAR Жгут проводов датчика скорости автомобиля. DU-HA 10058 DU-HA Хранение за сиденьем. 2 Подлинные щетки стеклоочистителя прямого подключения Bosch 2014-2016 для Lexus GS350 Набор , новый датчик температуры охлаждающей жидкости двигателя Ford Lincoln Mercury Vehicles Tx91, Mid USA 17861 Сменный статор генератора переменного тока 08-17 Harley Twin Cam Softail Dyna. 2 неподдельных лезвия стеклоочистителя 2014-2016 прямого соединения Бош для Лексус ГС350 установили . Bilstein 5100 Series 1984 Ford Bronco II Базовый передний 46-мм однотрубный амортизатор. 30100400 Низкопрофильный съемник электрического вентилятора SPAL® 16 дюймов 1298 кубических футов в минуту, 10 прямых щеток, 2 оригинальные щетки стеклоочистителя прямого подключения Bosch 2014–2016 гг. Для Lexus GS350, набор .

• Подъемный комплект SteelRear 1,5″Explorer 2WD 4WD 2002-2005
• Рычаг управления подвеской и шаровой шарнир в сборе Передний правый нижний Moog RK622147
• GN1Z611300FA 2018-2020 FORD ECOSPORT НАКЛАДКИ ЧЕРНЫЕ, НАБОР 4 ШТ.
• Водоотделитель в сборе NOS OEM Aulday UF-10K Топливный фильтр
• Формирователь шипов Polaris 600 Indy SP 2014 7,5 дюйма, карбид
• Выхлопной хомут Walker P/N: 35317

2 неподдельных лезвия стеклоочистителя прямого соединения Бош 2014-2016 для Лексус ГС350 установили

Стеклоочиститель на ВАЗ-2106 | купить в Автоклассике.

Я согласен с пользовательским соглашением

Я согласен получать новости

• отремонтированный
• новый
• использовал
• нет

использовал

Стеклоочиститель в сборе (без привода)

2101-5205010

ЦЕНА

$ 58,54 Купить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Двигатель ⁴
• Топливная система ¹
• Топливный бак и трубопровод ¹
• ДВИГАТЕЛЬ ³
• LIBRICATION Система ²
• LIBRICATION Система ²
• LIBRICATION ²
• LIBRICATION ²
• 0486 Camshaft drive  ¹
• Control
  mechanisms  ³
• The brakes  ³
• Brake pedal and drive  ¹
• Hydraulic brake system  ¹
• Front brake caliper  ¹
• Electrical
  оборудование ⁹
• Приборы и датчики ¹
• Привод спидометра ¹
• Электрооборудование ⁸
• Headlamp  ²
• Battery and generator  ¹
• Ignition system  ¹
• Distributor  ¹
• Signals  ³
• Transmission  ²
• Clutch  ¹
• Clutch control  ¹
• Задний мост ¹
• Задний мост и полуоси ¹
• Ходовая часть ¹¹
• Передний мост ⁷
• Steering gear  ¹
• Swivel fist  ⁶
• Suspension  ²
• Front suspension arms  ²
• Wheels  ²
• Wheels  ²
• Body  ²²
• Задняя часть кузова ⁵
• Крышка багажника ⁵
• Передняя дверь ¹
• Передние двери ¹
2
• Задняя дверь0018
• Rear doors  ¹
• Rear door locks  ¹
• Windshield and rear window  ³
• Windshield washer  ¹
• Wiper  ¹
• Window  ¹
• Body front  ³
• Приборная панель ²
• Приборная панель ¹
• Капот, крылья, облицовка радиатора ⁶
• Решетка радиатора ⁴
• 63 2
• Аксессуары  ²
• Салонные аксессуары  ²
• _{Детали по запросу}
• 1 документация 28383

  Continental Aftermarket – стеклоочистители AQUACTRL

  Поиск продукта

  Как вы хотите искать?

  на транспортном средстве по номеру продукта по номеру КБА

  Номер продукта

  Код производителя

  Код типа

  Марка автомобиля

  Выберите марку

  Модель

  Выберите модель

  Двигатель

  Выберите тип двигателя

  AQUA CTRL стеклоочистители
  • Обзор
  • Технологии
  • Преимущества
  • Информация о дилере

  Контактный телефон

  • AQUACTRL SET, AQUACTRL и REARCTRL в удобном функциональном дизайне.
  • Максимальная безопасность на дороге благодаря оптимальной видимости в любую погоду. 907:40
  • Дождь, град или снег – в плохих погодных условиях необходима хорошая видимость.
  Хорошая видимость в любую погоду

  AQUA CTRL SET, AQUA CTRL или REAR CTRL – все стеклоочистители Continental гарантируют оптимальную видимость в любых погодных условиях. Их можно установить за считанные секунды, и они впечатляюще тихие. Тесты подтверждают ² ​ что даже на высоких скоростях они обеспечивают непревзойденную эффективность очистки и поэтому являются идеальным выбором во всех отношениях.

  Брошюра по стеклоочистителям AQUACTRL PDF 4,6 МБ

  Флип-карта для идентификации продукта PDF 3 МБ

  Каталог стеклоочистителей

  • Запатентованная аэродинамическая поверхность преобразует силу ветра в максимальный контакт с экраном.
  • Непрерывный металлический рельс обеспечивает максимальную устойчивость.
  • Специальная муфта ¹ обеспечивает равномерное распределение давления на ветровое стекло.
  • Резиновый элемент со специальной обработкой обеспечивает бесшумную очистку.
  • Продуманная система адаптеров гарантирует простоту установки. 907:40
  Новейшая технология стеклоочистителей с плоскими стержнями

  Обеспечьте первоклассную видимость в любую погоду: максимальный контакт с экраном на высоких скоростях благодаря запатентованной аэродинамической поверхности, максимальная устойчивость благодаря сплошной металлической направляющей и оптимальное распределение давления благодаря специальной Муфта – новейшая технология плоских щеток от Continental обеспечивает убедительное качество на самом высоком уровне.

  • AQUACTRL SET, AQUACTRL и REARCTRL в удобном функциональном дизайне.
  Непрерывный обзор в любое время – с этими преимуществами
  • Оригинальное континентальное качество
  • Новейшая технология плоских щеток
  • Отличная видимость в любую погоду
  • Долговечный и прочный
  • Быстрая, простая и удобная установка
  • Код MAPP на упаковке для идентификации оригинального продукта Continental
  • Высочайшее качество очистки даже на высоких скоростях – подтверждено испытаниями ²
  • AQUACTRL SET, AQUACTRL и REARCTRL в удобном функциональном дизайне.
  • Максимальная безопасность на дороге благодаря оптимальной видимости в любую погоду.
  • Дождь, град или снег – в плохих погодных условиях необходима хорошая видимость.
  Хорошая видимость в любую погоду

  AQUA CTRL SET, AQUA CTRL или REAR CTRL – все стеклоочистители Continental гарантируют оптимальную видимость в любых погодных условиях. Их можно установить за считанные секунды, и они впечатляюще тихие. Тесты подтверждают ² ​ что даже на высоких скоростях они обеспечивают непревзойденную эффективность очистки и поэтому являются идеальным выбором во всех отношениях.

  Брошюра по стеклоочистителям AQUACTRL PDF 4,6 МБ

  Флип-карта для идентификации продукта PDF 3 МБ

  Каталог стеклоочистителей

  • Запатентованная аэродинамическая поверхность преобразует силу ветра в максимальный контакт с экраном.
  • Непрерывный металлический рельс обеспечивает максимальную устойчивость.
  • Специальная муфта ¹ обеспечивает равномерное распределение давления на ветровое стекло.
  • Резиновый элемент со специальной обработкой обеспечивает бесшумную очистку.
  • Продуманная система адаптеров гарантирует простоту установки. 907:40
  Новейшая технология стеклоочистителей с плоскими стержнями

  Обеспечьте первоклассную видимость в любую погоду: максимальный контакт с экраном на высоких скоростях благодаря запатентованной аэродинамической поверхности, максимальная устойчивость благодаря сплошной металлической направляющей и оптимальное распределение давления благодаря специальной Муфта – новейшая технология плоских щеток от Continental обеспечивает убедительное качество на самом высоком уровне.

  • AQUACTRL SET, AQUACTRL и REARCTRL в удобном функциональном дизайне.
  Непрерывный обзор в любое время – с этими преимуществами
  • Оригинальное континентальное качество
  • Новейшая технология плоских щеток
  • Отличная видимость в любую погоду
  • Долговечный и прочный
  • Быстрая, простая и удобная установка
  • Код MAPP на упаковке для идентификации оригинального продукта Continental
  • Высочайшее качество очистки даже на высоких скоростях – подтверждено испытаниями ²
  Ассортимент продукции Compact: покрытие более 90 % всего с 21 артикулом ³

  Большинство производителей автомобилей представлено только одной линейкой продуктов. Даже обычные металлические дворники, которые в настоящее время используются на 60 % автомобилей в Европе, можно модернизировать до современных плоских стеклоочистителей Continental. Кроме того, имея всего 21 номер детали, вы уже можете охватывать более 90 % европейских автомобилей ³ , что снижает уровень ваших запасов.

  Поддержка оптимизации

  Чтобы сделать работу с нашим веб-сайтом еще более удобной, выберите свою роль:

  я работаю в гараже

  я дилер

  я производитель

  я ремесленник

  Другой

  Я предпочитаю не выбирать роль

  Поддержка оптимизации

  Чтобы сделать работу с нашим веб-сайтом еще более удобной, выберите свою роль:

  Пожалуйста, выберите свою рольЯ работаю в гаражеЯ дилерЯ производительЯ ремесленникДругое

  Я предпочитаю не выбирать роль

  Всегда правильный выбор

  • AQUA CTRL SET – Два передних стеклоочистителя со стороны водителя и пассажира
  • AQUA CTRL – Стеклоочиститель ветрового стекла с адаптерами
  • REAR CTRL — Стеклоочиститель заднего стекла

  Краткий обзор: стеклоочистители Continental

  AQUA CTRL .

  Стеклоочистители Continental с плоской щеткой

  .

  	AQUA CTRL SET Оптимальное решение, индивидуально подобранное для автомобиля	AQUA CTRL Универсальное решение, подходит для всех установленных рычагов стеклоочистителей	ЗАДНЯЯ CTRL Оптимальное решение, индивидуально подобранное для автомобиля
  Дизайн	Запатентованная аэродинамическая поверхность для максимального контакта с ветровым стеклом на высоких скоростях, сплошная металлическая направляющая для максимальной устойчивости, специальный соединитель для оптимального распределения давления
  Установка	Plug & Play: предварительно установленный адаптер для особенно простой, быстрой и удобной установки	Адаптеры с несколькими зажимами включены для всех известных типов рычагов стеклоочистителя для простой, быстрой и удобной установки	Plug & Play: устанавливается так же, как и оригинальное оборудование
  Номера деталей (всего) 4	62	21	31
  Длина скребка	450/350–800/750 мм	350–800 мм	230–400 мм
  Размеры упаковки	Набор салфеток	Одинарный очиститель
  Размер упаковки	820 х 53 х 53 мм, 720 х 53 х 53 мм, 620 х 53 х 53 мм, 520 х 53 х 53 мм		420 х 53 х 28 мм
  Подходящая программа для любых требований	Компактная программа с комплектами, оптимизированными для конкретного автомобиля и заменяющими существующие дворники из оригинального оборудования	Компактная программа с отдельными грязесъемниками, универсально оптимизированная с помощью модульной системы адаптеров для интерфейсов оригинального оборудования и заменяющая существующие грязесъемники	Компактная программа, оптимизированная для конкретного автомобиля и заменяющая существующий стеклоочиститель из оригинального оборудования

  ¹ В зависимости от конструкции для некоторых типов автомобилей возможны отклонения формы.
