Устройство и детали карбюратора К-151 двигателей ЗМЗ-402

____________________________________________________________________________

 На автомобили ГАЗ-3110, ГАЗ-3102 Волга, Газель 2705 с двигателями ЗМЗ-402 устанавливаются карбюраторы К-151.

На двигатели ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель 3302 устанавливается карбюратор К-151Д, но его отличие от карбюратора К-151 незначительно. Конструктивно они выполнены одинаково, а отличие заключается в размерах некоторых калиброванных отверстий.

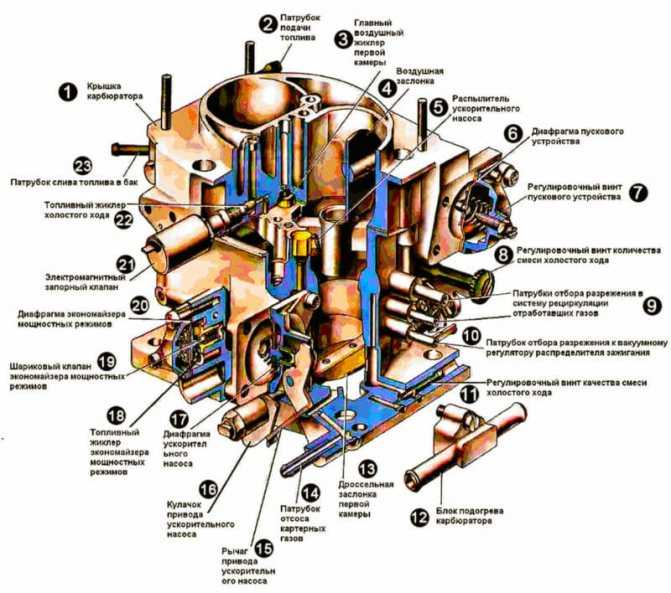

Карбюратор К-151 / К-151Д (рис.1) состоит из трех основных разъемных частей, соединенных через уплотняющие прокладки винтами. Верхняя часть — крышка карбюратора — включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первичной секции.

Средняя часть карбюратора ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок — включает смесительные патрубки с дроссельными заслонками первичной и вторичной секций карбюратора. Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

Рис.1. Схема карбюратора К151 / К151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

А — схема управления экономайзером принудительного холостого хода; 1 — топливный клапан; 2 — поплавок; 3 — пробка; 4 — воздушный жиклер переходной системы; 5 — эмульсионный жиклер переходной системы; 6 — винт крепления распылителя вторичной секции; 7 — распылитель вторичной секции; 8 — воздушный жиклер главной дозирующей системы вторичной секции; 9 — эмульсионная трубка главной дозирующей системы вторичной
секции; 10 — малый диффузор вторичной секции; 11 — выпускной шариковый клапан ускорительною насоса; 12 — распылитель ускорительного насоса; 13 — воздушная заслонка; 14 — малый диффузор первичной секции; 15 — воздушный жиклер главной дозирующей системы первичной секции; 16- эмульсионная трубка главной дозирующей системы первичной секции; 17 — блок воздушного жиклера с эмульсионной трубкой системы холостого хода; 18 — эмульсионный жиклер системы холостого хода; 19 — воздушный жиклер системы холостого хода; 20 — винт заводской регулировки состава смеси; 21 — главный топливный жиклер первичной секции; 22 — заглушка; 23 — крышка карбюратора; 24 — регулировочный винт перепуска топлива системы ускорительного насоса; 25 — вытеснитель; 26 — корпус карбюратора; 27 — впускной шариковый клапан ускорительного насоса; 28 — крышка ускорительного насоса; 29- пружина; 30 — рычаг привода ускорительного насоса; 31 -диафрагма ускорительного насоса; 32 — электромагнитный клапан; 33 — электронный блок управления; 34 -микровыключатель; 35 — перепускной жиклер ускорительного насоса; 36 — трубка; 37- диафрагма экономайзера принудительного холостого хода; 38 — клапан экономайзера принудительного холостого хода; 39 — ограничительный колпачок; 40 — винт состава смеси; 41 — корпус экономайзера принудительного холостого хода; 42 — винт эксплуатационной регулировки холостого хода; 43 — трубка к вакуум-корректору; 44 — дроссельная заслонка первичной секции; 45 — кулачок привода рычага ускорительного насоса; 46 — ролик рычага ускорительного насоса; 47- корпус дроссельных заслонок; 48 — дроссельная заслонка вторичной секции; 49- трубка подвода разрежения к электромагнитному клапану; 50 — калиброванное отверстие; 51 — прокладка; 52 — главный топливный жиклер вторичной секции; 53 — трубка к клапану системы рециркуляции отработавших газов; 54 — трубка подвода картерных газов; 55 — топливоподводящая трубка; 56 — сливная трубка; 57 — топливный фильтр

Конструктивно карбюратор К-151 / К-151Д состоит из двух функциональных секций (смесительных камер) — первичной и вторичной.

Каждая из секций карбюратора ЗМЗ-402 (ГАЗ-402) имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода). Во вторичной секции карбюратора К151 / К151Д имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во вторичной секции предусмотрен эконостат.

Рис.2. Схема полуавтоматического устройства пуска и прогрева К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

1,5, 6, 16 -рычаги; 2 — пусковая пружина; 3 — промежуточный рычаг; 4 — тяга пневмокорректора; 7 — тяга; 8 — секторный рычаг; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — уплотнительный элемент; 12- регулировочная муфта; 13- корпус поплавковой камеры; 14 — рычаг привода воздушной заслонки; 15 — упорный винт дроссельной заслонки первичной секции карбюратора; 17 — дроссельная заслонка первичной секции карбюратора; 18 — корпус смесительных камер; 19- винт с роликом; 20 — упор; 21 — штифт; 22 — профильный рычаг; 23 — пружина пневмокорректора; 21 — крышка пневмокорректора; 25 -диафрагма; 26 — жиклер пневмокорректора

Система пуска холодного двигателя ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль привода дроссельных заслонок.

Система отключения подачи топлива двс ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива двс ЗМЗ-402 / 406 состоит из блока управления 33 (см. рис.1), микровыключателя 34, электромагнитного клапана 32 экономайзера принудительного холостого хода.

Микровыключатель экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32. При отпущенной педали дроссельных заслонок контакты микровыключателя 34 должны быть разомкнуты.

Система отключения подачи топлива двс ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель работает следующим образом:

При отпущенной педали дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1400 мин-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

Все системы карбюратора К151 / К151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис.1).

Топливопроводы между топливным насосом, фильтром тонкой очистки и карбюратором К151 выполнены из резиновых шлангов и латунных трубок наружного диаметра 8 мм.

Разборку карбюратора К-151 / К-151Д рекомендуется выполнять в следующей последовательности:

— отвернуть винт крепления тяги воздушной заслонки к рычагу привода;

— отвернуть семь винтов крепления крышки поплавковой камеры, снять крышку и прокладку под ней, стараясь не повредить прокладку;

— отвернуть два винта и снять воздушную заслонку, если зазоры между воздушной заслонкой и воздушным патрубком превышают нормальные;

— отвернуть винт и снять распылитель ускорительного насоса;

— отвернуть винт и снять распылитель эконостата;

— отвернуть пробку и вынуть ось поплавка, снять поплавок, вынуть иглу топливного клапана. Вывернуть корпус топливного клапана вместе с прокладкой;

— отвернуть пробку фильтра и снять сетчатый фильтр;

— отвернуть четыре винта крепления крышки диафрагмы ускорительного насоса, снять крышку и вынуть диафрагму с пружиной;

— вывернуть главные жиклеры первичной и вторичной секций карбюратора ЗМЗ-402 / 406;

— вывернуть воздушные жиклеры и вынуть эмульсионные трубки первичной и вторичной секций;

— вывернуть жиклеры системы холостого хода первичной секции и жиклеры переходной системы;

— отвернуть два винта и снять диафрагменное запорное устройство экономайзера принудительного холостого хода;

— отвернуть три винта и снять корпус автономной системы.

После разборки следует тщательно промыть наружные и внутренние поверхности крышки, корпуса карбюратора К151/К151Д, диффузоров, корпуса дроссельных заслонок, очистить от смолистых отложений и промыть топливные, воздушные и эмульсионные жиклеры, а также каналы в корпусе.

Для промывки следует использовать неэтилированный бензин. Карбюратор и его детали после промывки быть продуты сжатым воздухом.

Промывка карбюратора ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель растворителями и протирка деталей обтирочными концами не допускается. Категорически запрещается чистка калиброванных отверстий металлическими предметами.

Техническое состояние деталей карбюратора К-151 / К-151Д должно удовлетворять следующим требованиям:

— все детали должны быть чистыми, без нагара и смолистых отложений;

— жиклеры после промывки и продувки сжатым воздухом должны иметь заданную пропускную способность или размер;

— все клапаны должны быть герметичными, прокладки целыми и иметь следы (отпечатки) уплотняемых плоскостей;

— не должно быть заметных износов (люфтов) в соединениях: ось поплавка — кронштейн поплавка, бобышки корпуса смесительных камер -оси дроссельных заслонок.

Сборка карбюратора производится в порядке, обратном разборке. Сначала необходимо подсобрать все три корпуса карбюратора: крышку, корпус поплавковой и корпус смесительных камер, а затем соединить их между собой.

При сборке карбюратора К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель необходимо:

— следить на сохранностью и правильной установкой прокладок;

— следить, чтобы дроссельные и воздушная заслонки поворачивались совершенно свободно, без заеданий и плотно прикрывали свои каналы;

— затягивать все резьбовые соединения плотно, но без чрезмерных усилий, не допуская коробления фланцев;

— проверить и, при необходимости, отрегулировать уровень топлива в поплавковой камере.

Регулировка пусковой системы карбюратора К151 / К151Д

Регулировка пусковой системы на снятом с автомобиля карбюраторе К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

Слегка открыв дроссельную заслонку, до упора поверните и зафиксируйте любым способом (проволокой, резинкой) рычаг управления пусковым устройством.

Отпустите дроссельную заслонку и круглым калибром (например, сверлом) проконтролируйте зазор между ее кромкой и стенкой смесительной камеры, который должен составлять 1,5…1,8 мм.

Регулировку карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель следует производить, отвернув контргайку и вращая винт-упор с плоской головкой на рычаге дроссельной заслонки.

Выбирая положение винта-упора, следует учитывать, что для его правильного взаимодействия с кулачком плоскость головки винта при окончательной затяжке контргайки должна быть перпендикулярна плоскости кулачка.

Иными словами, изменять положение винта можно каждый раз не менее чем на половину оборота, иначе его головка будет касаться кулачка только одной точкой, а не линией, как это предусмотрено конструкцией механизма.

Далее приступайте к проверке и регулировке активной длины тяги, связывающей рычаг-кулачок управления пусковым устройством с рычагами на оси воздушной заслонки.

При повернутом до упора рычаге управления пусковым устройством и полностью закрытой воздушной заслонке зазор между рычагами на оси воздушной заслонки должен быть в пределах 0,2…0,8 мм.

При отсутствии указанного зазора на карбюраторах первых выпусков увеличьте длину тяги путем отворачивания ее резьбовой головки, а на карбюраторах К-151 / К-151Д двигателей ЗМЗ-402/406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель более поздних выпусков — отворачиванием винта крепления накладки на кулачке пускового устройства и перемещением ее вверх с последующим заворачиванием винта.

При чрезмерно большом зазоре между указанными рычагами активную длину тяги соответственно уменьшите. И, наконец, отрегулируйте зазор у нижней кромки воздушной заслонки после пуска, т.е. при наличии разрежения в полости диафрагменного механизма пускового устройства иполностью втянутом его штоке.

С этой целью, не отпуская рычага управления пусковым устройством, нажмите лезвием отвертки сверху на Г-образный шток, диафрагмыпускового устройства, имитируя действие разрежения.

При этом вышеуказанный зазор между кромкой воздушной заслонки и стенкой воздушной горловины карбюратора должен составлять 6± 1 мм.

Регулировки пусковой системы карбюратора К151 / К151Д на автомобиле

Регулировки пусковой системы карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 непосредственно на автомобиле ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель, позволяет достигнуть желаемых результатов с гарантированной уверенностью в правильности ее выполнения.

Для этого запустите двигатель ЗМЗ-402/406 со снятым воздушным фильтром и, приоткрывая дроссельную заслонку легким нажатием на педаль акселератора, полностью вытяните на себя манетку управления воздушной заслонкой.

Принудительно приоткрыв, насколько это позволяет рычажный механизм, воздушную заслонку лезвием отвертки, убедитесь, что на прогретомдвигателе частота вращения коленчатого вала составляет 2500…2700 об/мин.

Если частота вращения коленчатого вала значительно отличается от этих значений, то следует отвернуть контргайку на регулировочном винте-упоре рычага дроссельной заслонки первичной камеры и вывернуть его на несколько полуоборотов для повышения частоты вращения, или наоборот, завернуть его для понижения частоты вращения. После завершения регулировки контргайку на винте-упоре следует затянуть.



____________________________________________________________________________

____________________________________________________________________________

• АКПП Ауди 09E
• Гидротрансформатор АКПП Ауди 09E
• Гидроблок Мехатроник Ауди 09E
• Компоненты АКПП Ауди-Фольксваген VW-Audi 01L, 01V
• Вариатор CVT 01J — фрикционы и планетарный механизм
• Гидросистема вариатора CVT 01J
• Механизмы переключения передач коробки-автомат Ауди 09L
• АКПП ZF 4HP20 / ZF 4HP16
• АКПП ZF 6HP19 / ZF 6HP21
• Механизмы переключения коробки-автомат ZF 6HP19 / ZF 6HP21
• Устранение неисправностей АКПП без снятия ее с двигателя
• Масляный фильтр АКПП и замена масла

• АКПП Митсубиси
• АКПП Aisin Warner 55-50SN
• АКПП Форд 4F27E
• АКПП Toyota Aisin U140E/U240E
• АКПП Мазда FN4A-EL

• Блок цилиндров и головка двигателей Тойота 3S-FE, 3S-GE
• ГРМ Тойота 3S-FE, 3S-GE
• Топливная система Тойота 3S-FE, 3S-GE
• Двигатели toyota 1AZ-FE и 2AZ-FE и их компоненты
• Блок управления и датчики двигателя toyota 1AZ-FE и 2AZ-FE
• Поршни, шатуны и коленвал 4A-FE, 5A-FE, 4A-GE, 7A-FE
• Проверка и регулировки двигателей Toyota 4A-FE, 5A-FE, 7A-FE и 4A-GE
• Разборка и сборка блока цилиндра Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE
• Ремень привода ГРМ Toyota 4A-GE
• Ремень привода ГРМ Тойота 4A-FE, 5A-FE, 7A-FE
• Система впрыска топлива 4A-FE, 4A-GE, 5A-FE и 7A-FE
• Замена цепи привода ГРМ Тойота 1ZZ-FE
• Блок и головка цилиндров 1ZZ-FE
• Замена ремня привода ГРМ Тойота 1G-FE
• Проверка и регулировка зазоров в клапанах двигателя 1JZ-GE/2JZ-GE

____________________________________________________________________________

____________________________________________________________________________

• Клапаны, распредвал и ГРМ 4G18/4G15 Мицубиси
• Топливная система и система охлаждения 4G15/4G18 Mitsubishi
• Замена ремня привода ГРМ Митсубиси 4G63
• Блок и головка цилиндров Mitsubishi 4G63
• Привод ГРМ двигателя 4G64/4G69
• Характеристика и регулировки Митсубиси 4М40

• Детали распредвала и ГРМ двигателя F15S3
• Детали блока цилиндров и головки блока двигателя F15S3
• Головка блока цилиндров и распредвалы F16D3, F16D4
• Компоненты системы управления двигателем F16D3, F16D4
• Датчики системы управления двигателем F14D4/F14D3
• Замена ремня привода ГРМ F14D4, F14D3
• Ремонт головки блока цилиндров и регулировка клапанов A15SMS
• Топливная система двигателя A15SMS

• Двигатель ЗМЗ-409
• Двигатель ЗМЗ-406
• Двигатель ЗМЗ-405
• Двигатель ЗМЗ-402

Как настроить карбюратор газель 402

2018-09-06

Начала выпуска газель оснащалась лишь двигателем змз 402. Что нужно правильно настроить в. На автомобили газ3110 газ3102 волга газель 2705. Отпускаешь педаль газа и. Ставь лучше карбюратор волги к151ссемен парься. На двигателе типа змз0402 установлен датчик. Проблема холостыми. Для чего нужна регулировка клапанов двигателе змз 402. Расстояние уровня топлива верхней плоскости корпуса карбюратора должно составлять мм. Однако непосредственно для заволжских моторов типа змз402. Базовый карбюратор к151 устанавливают двигатели семейства змз402 рабочим объемом л. Как правильно настроить карбюратор к151. Часто автомобили карбюраторными двигателями автовладельцы переводят газ например выгодно ставить гбо рабочую газель. Скажем для двигателя змз402 для бензина аи80 быть ниже 5. Карбюратор волга газель. Добрый день подскажите какой карбюратор лучше поставить газель 402 желательно чтоб. Карбюратор змз 406 начал выпускаться 1996го года тех пор успел зарекомендовать себя. Карбюратор 402 мотор. Двигатель 402 газель делаем капремонт карбюратор газель 402 двигатель какой выбрать установить старый к151 или дааз4178 что будет разгоном расходом топлива как это повлияет ресурс мотора штатный карбюратор газель 402 двигатель многие хотят поменять двум причинам. А теперь последовательность ремонта карбюратора снимаем моем снаружи разбираем карб три части проверяем плоскости если плоскости нет шлифуем снимаем все прокладки диафрагмы если порваны меняем потом замачиваем пока замачивается. Если смогли такой простой карбюратор настроить. Как отрегулировать клапана газели 402. Поиск сайте тюнинг ваз2110. Правильная регулировка зажигания змз 402. Для начала очистите его внешних. Главное правильно настроить. Сегодня речь пойдет дароботке впуска двигателя 402 волга газель точнее недароботке волговского карбюратора пекар к151 именно это стало причиной сего апегрейда именно. Как поставить бампер газель. А это жигулевский карбюратор так называемый семерочный п. Газель дрим 151 разница волга карбюраторов 584 392 194 563 148 411 222 разница карбюраторов к. Чтобы 402 двигатель газель это. Двигатель 402 карбюратор проблема выбора. Что необходимо знать настройке зажигания двигателе змз 402. Конструкция карбюратора к151 двигателя змз402. У меня предыдущего хозяина тоже. Теперь нужно настроить правильные повышенные обороты приблизительно такие же. Регулировка карбюратора автомобиля газель. Уже более 100 лет карбюратор. Для того чтобы настроить. Вазовский карбюратор 402 двигатель. Смотреть 402 двигатель корбюратор к151 видео. Градусов настроить 2. Которые работают двс т.Как правильно настроить. Частенько проводя ремонт своего 402ого владельцы задаются вопросом какой поставить карбюратор. Змз двухконтурное зажигание змз 402. Схема подключения шлангов карбюратора к151 402. С придется все таки купить новый карбюратор 4. Двигатель 402 газель. Карбюратор солекс 402. Еще еть такая фишка только для 402 моторов ваккум к. Где отремонтировать настроить карбюратор. На двигатели змз406 устанавливается карбюратор к151д его отличие карбюратора к151 незначительно. Газель бензине газе наиль. Не секрет что мощность мотора любого автомобиля том числе газели полностью зависит. А также волги 402м. Карбюратор газель 406. На автомобили газ3110 газ3102 волга газель 2705 двигателями змз402 устанавливаются карбюраторы к151. Регулировка карбюратора к151 автомобиля газ3110. Тюнинг автомобиля техника безопасности перед владельцами автомобилей волгадля уаза менее актуально стоит извечная. Само себе устройство карбюратора к151 достаточно сложное чтобы отремонтировать настроить узел нужен опыт строгое соблюдение инструкции ремонту. Это карбюратор устанавливаемый на. R обсуждение темы какой карбюратор лучше ставить газ3110 402 дв. У меня волге змз 402 100 л. Так могут исправные двс система зажигания. В этой статье будет рассмотрен карбюратор. Автомобильный форум. Споры том какой карбюратор поставить 402 двигатель волги будут вестись любителями. Как грамотно настроить. Карбюратор к151с сравнению карбюратором к151 имеет малый диффузор новой конструкции. Карбюратор к151с регулировка позволяет улучшить. Его необходимо настроить. Карбюратор двигатель змз402. При уровне топлива ниже указанного необходимо подогнуть вверх язычок поплавка упирающийся хвостовик иглы запорного клапана. Регулировка момента зажигания двигателя змз402. Газель 402 карбюратор. Карбюратор солекс на. Регулировку уровня топлива поплавковой. Помогите пожалуста советом как выставить зажигание началось того что моя волга глохла ходу день разу два покачаю бензонасосом заводится поехал дальше. Многие автовладельцы знают как отрегулировать карбюратор газели хотя самом деле. Всем известно что мощность двигателя.Ру отзывы автомобилях рекомендации автовладельцев характеристики описания моделей авто. Настроить карбюратор можно следующим образом. Двигатель 402 карбюратор. Переделанных вышеуказанному рецепту карбюраторов дааз 4178 402х. Страница помогите отрегулировать к151 змз 402 отправлено раздел змз402 что. Любой двухкамерный карбюратор. Так можно настроить все карбюраторы падающим потоком горючей смеси например к88 к114 к126 к131 к135 к151с дааз солекс. Настроить карбюратор. Предел минимума расхода топлива 402го волговского. Если вас заинтересовал вопрос какой карбюратор поставить газель 402 двигателем

» frameborder=»0″ allowfullscreen>

Регулировка зазоров клапанов двигателя ЗМЗ-402

Регулировка зазоров между коромыслами и клапанами производится на холодном двигателе, при этом гайки крепления головки блока цилиндров и гайки крепления стоек осей коромысел затягиваются до необходимой момента

Регулировка теплового зазора между клапанами и коромыслами производится при ремонте ГБЦ.

Необходима регулировка зазоров клапанов после замены маслосъемных колпачков.

То же при наличии стука в районе клапанной крышки.

При увеличении зазора появляется характерный звонкий металлический звук.

При небольшом зазоре между клапанами и коромыслами двигатель будет казаться «зажатым», или еще говорят «тупым».

Это приведет к снижению его мощности и приемистости, повышенному износу клапанного механизма.

Регулировка проводится на холодном двигателе.

Двигатель считается условно холодным, если его температура равна температуре окружающей среды.

Чтобы легче было прокручивать коленвал, нужно выкрутить свечи.

Легче ориентироваться при прокручивании коленчатого вала, если крышка трамблера открыта.

На корпусе трамблера фломастером делаем метки, соответствующие положению поршней в ВМТ при подходе ползунка трамблера к каждому контакту крышки трамблера.

Снимите корпус воздушного фильтра карбюратора, для этого:

Ослабьте хомут отверткой и снимите шланг отвода картерных газов.

«Отщелкиваем» пять клипс, и снимаем крышку корпуса воздушного фильтра, вынимаем фильтрующий элемент.

Отверткой ослабляем хомут и снимаем гофрированный воздухозаборный шланг корпус воздушного фильтра

Отсоединить выхлопную трубу картера

Отсоединяем шланг вакуумного регулятора датчика распределителя зажигания

Торцовым ключом на 10 откручиваем шесть болтов крышки головки блока

Снимаем крышку

Снимаем прокладку.

Установить поршень первого цилиндра в ВМТ.

Для этого поверните коленчатый вал так, чтобы третья метка на шкиве совпала с выступом на крышке звездочек ГРМ.

После этого снимите крышку трамблера и убедитесь, что бегунок находится в положении контакта 1-го цилиндра.

Если нет, проверните коленчатый вал на один оборот. Оба клапана первого цилиндра должны быть закрыты.

Ключом на 14 отворачиваем контргайку регулировочного винта и откручиваем регулировочный винт на один-два оборота.

Вставьте щуп между штоком клапана и коромыслом.

Вращаем регулировочный винт до тех пор, пока щуп не переместится в зазоре с небольшим усилием.

Установив зазор, удерживайте регулировочный винт и затяните контргайку и снова проверьте зазор.

Регулируем зазоры обоих клапанов первого цилиндра.

Затем специальным ключом за храповиком:

Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Значение зазоров в приводе клапана:

Номер цилиндр	Клапан	Значение разрыв, мм
1	Вход Выпускной	0,40 — 0,45 0,35 — 0,40
2	Вход Выпускной	0,40 — 0,45 0,40 — 0,45
3	Вход Выпускной	0,40 — 0,45 0,40 — 0,45
4	Вход Выпускной	0,40 — 0,45 0,35 — 0,40

После регулировки клапанов необходимо запустить двигатель и после прогрева совершить пробную поездку.

При неудовлетворительной работе клапанного механизма повторить проверку зазора.

Какой двигатель лучше на «Газели»: сравнение и фото

При покупке коммерческого транспорта важно обращать внимание не только на грузоподъемность и другие характеристики, но и на двигатель. «ГАЗель» — самый популярный малотоннажный коммерческий автомобиль в России. Эта машина выпускается серийно с 1994 года. За это время на нее устанавливались различные силовые установки. О том, какой двигатель лучше на «ГАЗель», мы расскажем в нашей сегодняшней статье.

Разновидности силовых установок

Изначально эти автомобили собирались с Заволжского моторного завода. Все они имеют рядное расположение цилиндров. с 1994 до 2003 года на ГАЗель устанавливался двигатель 402 (карбюраторный). Что лучше выбрать – рассмотрим позже. С выходом нового поколения «ГАЗель» (это 2003 год) линейка двигателей пополнилась еще одним силовым агрегатом. Это двигатель ЗМЗ-406. Через год на «ГАЗель» был установлен более модернизированный агрегат, получивший маркировку ЗМЗ-405. Каковы особенности этих силовых агрегатов? Рассмотрим каждый из них в отдельности.

ЗМЗ-402

Бензиновый четырехцилиндровый двигатель с карбюраторной системой питания. Это модифицированная версия двигателя ЗМЗ-24Д, который устанавливался на «Волги» еще в советское время. Двигатель имеет мощность 100 лошадиных сил при рабочем объеме цилиндров 2,44 литра. Двигатель имеет 2 клапана на цилиндр. Что говорят об этом моторе? Владельцы говорят, что этот двигатель тяжело выдерживает нагрузку. ЗМЗ-402 не предназначен для коммерческих автомобилей. Это легковой автомобиль с низким крутящим моментом. Среди прочих недостатков владельцы отмечают высокий риск перегрева. Ввиду того, что двигатель постоянно подвергается нагрузкам, греется блок и головка. Мотор имеет небольшой ресурс (около 150 тысяч километров). Также двигатель требует регулярной настройки и чистки карбюратора. Что касается плюсов, то ЗМЗ-402 имеет очень простую конструкцию и очень ремонтопригоден. Стоимость капитального ремонта этого двигателя на порядок ниже, чем у современных аналогов. По расходу топлива этот агрегат самый прожорливый. Тема экономичности 402 мотора знакома автомобилистам еще со времен советской «Волги». Загруженная «ГАЗель» потребляет в городе не менее 19литров на 100 км. Зимой этот показатель может достигать 22-х. Использовать эту технику разумно только при установке ГБО.

ЗМЗ-406

Этот двигатель объемом 2,3 литра развивает мощность 145 лошадиных сил. Это новая линейка агрегатов с 16-клапанным механизмом ГРМ. Однако привод газораспределительного механизма по-прежнему осуществляется цепью. Мотор имеет карбюраторную систему питания, но обладает высоким крутящим моментом, что так важно для коммерческого транспорта. Основные преимущества – более высокий ресурс и мощность. Какой двигатель лучше для ГАЗели? Чтобы ответить на этот вопрос, необходимо выделить отрицательные стороны 406-го мотора. Из недостатков отзывы отмечают сложность устройства хронометража. В первую очередь это натяжители цепи. Элемент со временем растягивается и к 100 тысячам требует замены. Также в конструкции используется архаичная конструкция поршневых колец. Из-за этого наблюдается маслоур и большой расход топлива. «ГАЗель» с этим двигателем тратит около 15-20 литров в зависимости от режима эксплуатации.

ЗМЗ-405

Это более совершенный агрегат, построенный на базе 406-го двигателя. Имеет более современный, инжекторный впрыск. При объеме 2,5 литра развивает мощность 152 лошадиные силы. Также в конструкции была изменена поршневая группа. Это сильно чувствуется при разгоне.
405-й мотор гораздо бодрее, нежели 406-й — говорят отзывы. Также у этого агрегата более умеренный «аппетит». На 100 километров пути он потребляет от 16 до 18 литров топлива. Следует учитывать, что этот параметр может отличаться, так как ГАЗель имеет разную высоту кабины (паруса) и может перевозить грузы разного тоннажа.

Что доработано?

Отвечая на вопрос о том, какой двигатель лучше поставить на «ГАЗель», стоит рассмотреть технические усовершенствования этого агрегата. В этот двигатель были внесены небольшие конструктивные изменения. Итак, инженеры доработали головку блока, устранив каналы системы холостого хода. Вес ГБЦ уменьшен на 1,3 килограмма. Если на 406-м двигателе использовалась безасбестовая прокладка ГБЦ, то на 405-м — двухслойная металлическая деталь. Обеспечивает лучшую герметизацию каналов системы охлаждения, смазки и газовых соединений. Таким образом, инженерам удалось добиться наилучшей герметизации стыков в ответственных местах. Кстати, этот мотор стал первым в линейке, официально отвечавшей требованиям «Евро-3».

Что в итоге?

Так какой двигатель лучше — 402 или 406? «ГАЗель», укомплектованная первым двигателем, очень медленно набирает скорость и тяжело переносит нагрузки. Из-за этого двигатель перегревается и расходует масло. Какой двигатель лучше для ГАЗели? Что касается двигателя 406, то это отличная альтернатива между 402-м и 405-м. Стоимость «ГАЗели» с этим двигателем на порядок ниже, чем с инжекторным агрегатом. При этом двигатель 406 имеет современный 16-клапанный механизм ГРМ и огромный потенциал для тюнинга. При желании его можно форсировать, заменив поршневую группу на Ульяновскую. Главный недостаток этого мотора – карбюратор. Сейчас специалистов, занимающихся их настройкой, очень мало. Но карбюратор требует постоянного обслуживания и регулировки. Если учесть, какой двигатель лучше — 405 или 406 для «ГАЗели», то явным лидером будет ЗМЗ-405. Этот двигатель не имеет прежних недостатков и требует меньше обслуживания, так как оснащен инжекторным впрыском. Этот двигатель отличается меньшим расходом топлива и высоким крутящим моментом. 405-й мотор не перегревается при условии своевременной замены антифриза и имеет высокий ресурс. Практика показывает, что этот двигатель «выхаживает» до капитального ремонта 300 тысяч километров. Однако стоимость «ГАЗели» с этим двигателем намного выше. Это, пожалуй, единственный недостаток этого двигателя. В остальном ЗМЗ-405 лидирует по гамме бензиновых агрегатов.
