ВАЗ 21043: особенности модификации универсала
Компоновка универсал всегда пользовалась повышенным интересом у отечественных автолюбителей. Серьёзной ценностью считалась возможность перевезти на дачу всю тёщину рассаду вместе с тёщей в салоне, а не на верхнем багажнике. Перевозимая на крыше рассада размахивала по дороге кустами и терялась на ухабах, в то время как в салоне всё доезжало целиком.
Содержание
- Место в модельном ряду
- Двигатель универсала
- Технические характеристики авто
- Развитие идеи универсалов на АвтоВАЗе
- Мнение эксперта
Вернуться к оглавлению
Место в модельном ряду
В силуэте популярного универсала ВАЗ 2104 легко читаются контуры его прототипов — отечественного ВАЗ 2102 и итальянского Fiat 124 Familiare. Это контуры скромные и лаконичные, но стильные и современные. Недаром «четвёрка» так плотно «вросла» в рынок. В 1984 — 2012 годах она сходила с конвейеров семи компаний, включая АвтоВАЗ и ИжАвто.
Своего отечественного предшественника «четвёрка» вытеснила из производства за год, а итальянца пережила на два десятка лет.
Задумав обновить модель заднеприводного универсала первого поколения, конструкторы АвтоВАЗа не стали искать добра от добра. Кузов популярного седана ВАЗ 2105 сделали двухобъёмным, дополнив его деталями от ВАЗ 2102. Получилась модель 2104. Модель выглядела свежо, сохранила все функциональные преимущества предшественников, такие как малая погрузочная высота и отсутствие заднего бортика в багажном отделении.
Единственное возражение, которое высказал рынок, касалось мощности двигателя. Езда с заполненным под завязку грузовым отсеком большого объёма требовала более мощного силового агрегата. «Четвёрки» часто использовались для грузопассажирских перевозок, в том числе по бездорожью, и вопрос мощности мотора был весьма актуален.
Ответом на этот вызов рынка послужила модель ВАЗ 21043. На этот раз конструкторы тоже особенно не мудрили. Универсал оснастили более мощным, отлично зарекомендовавшим себя с точки зрения возможности его отремонтировать двигателем типа карбюратор ВАЗ 2103 с рабочим объёмом 1,5 литра.
Автомобиль получился на загляденье. Оптимальный по соотношению «функциональность / комфорт», он позволял отвезти супругу в сельпо и комбикорм на ферму. Сбалансированная по соотношению «мощность / экономичность», машина уверенно разгонялась и маневрировала с полной нагрузкой.
Вернуться к оглавлению

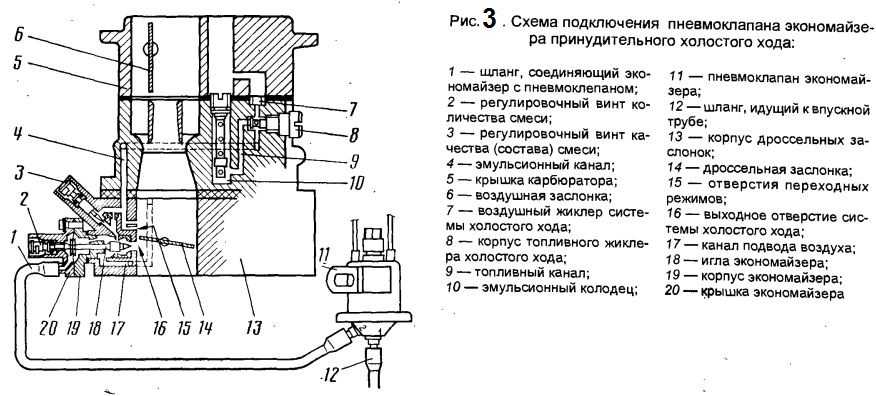

Двигатель универсала
Двигатель карбюратор ВАЗ 21043 старше мотора своего прототипа 2105. Так получилось, что модифицированная «четверка» стала по-настоящему популярной при устаревшем силовом агрегате. К моменту установки на ВАЗ 2104 двигатель 2103 делали уже более 10 лет, а на модели 21043 он продержался ещё почти двадцать. Итого — рекордные три десятка лет на конвейере.
Карбюраторный ВАЗ 21043 не является результатом модернизации или настройки мотора модели 2104.
Его устройство — это возврат к прежним идеям, хорошо проверенным на модели 2103. Двигатель 2104 имеет более современный привод газораспределительного механизма от ремня, но мотор с цепным механизмом в 21043 почти на десять лет пережил своего потомка.
Силовой агрегат имеет рабочий объём 1452 куб. см. Ход поршня у него 80 мм, а у пятёрочного мотора — 66 мм при одинаковом диаметре цилиндра в 76 мм. Такая геометрическая разница даёт большую отдачу у 21043. Этот двигатель развивает мощность в 71,4 л. с. при 64 л. с. у пятёрочного агрегата.
С точки зрения крутящего момента длинноходный двигатель 2103 хорошо показывает себя на малых и средних оборотах. Короткоходный мотор 2105 получает преимущество, когда стрелка тахометра переходит за отметку в 4 000 об./мин. Для полу-грузового универсала это преимущество не было решающим, и даже при меньшей шумности и повышенной ремонтопригодности привода ГРМ пятёрочный мотор уступил рынок более мощному троечному. Дополнительный аргумент — ремонт ВАЗ 2103, в том числе регулировка своими руками не вызывают сложностей.
Вернуться к оглавлению
Технические характеристики авто
Самым заметным изменениям в ВАЗ 21043 подверглись характеристики, связанные с заменой двигателя, о чем свидетельствует руководство по эксплуатации:
- на 2 км/ч, до 145 км/ч, увеличилась скорость;
- расход топлива несколько возрос: в городском цикле 2104 тратит на 100 км 9,9 литра бензина АИ-92, а 21043 — 10,2 литра топлива той же марки;
- разгон до 100 км/ч почти не изменился.
Внешне 4-я и 43-я модификации практически не различимы. Появились устройство обогрева и дворник на стекле задней двери, но специалист резонно возразит, что модели 2104 давно оснащались этими опциями в экспортной комплектации.
Нередко на дорогах встречается автомобиль, отличающийся от 21043 «семёрочным» салоном или передком радиатора. Бывает, установлена другая панель приборов. В народе за этим автомобилем закрепилось название ВАЗ 21047, что неверно. Индекс 21047 означает модификацию с правым рулём, предназначенную на экспорт Универсал с салоном от «сеемерки» имеет обозначение ВАЗ 21043-20.
Вернуться к оглавлению
Развитие идеи универсалов на АвтоВАЗе
Запустив ВАЗ-2104 в серию в 1984 году, конструкторы АвтоВАЗа не сняли ватманы с кульманов. Они продолжали развивать идею универсала, разрабатывали вариации флагманской модификации ВАЗ 21043. За годы выпуска 43-й модели прошли опробование:
- 21048 — дизель ВАЗ-343, 1,77 литра;
- 21041i — инжекторный двигатель ВАЗ-21067 на 1,6 литра;
- 21041 VF — инжекторный ВАЗ-2103 на 1,5 литра.
Эти модификации не не выпускались массово, но все эти годы поддерживали отечественных конструкторов в относительной форме.
Исчерпав за двадцать лет выпуска потенциал кузова, а за тридцать лет — потенциал мотора, модификация 21043 ушла из производственной линейки. Но объективные преимущества универсалов никуда не делись. Появились новые группы приверженцев компоновки. Это горожане с большими семьями и молодёжь, которая ценит возможность перевозки габаритного спортинвентаря.
Универсалы усиливают свои позиции на рынке. И АвтоВАЗ в этом лидирует. В последнее время стал популярен универсал Lada Largus. Этот автомобиль, как в своё время ВАЗ 2104, имеет европейский прототип — модель Dacia Logan MCV производства Renaul-Nissan. Lada Largus выпускается как в 5-местном, так и в 7-местном варианте, что расширяет его возможности. Двигатели Ларгуса опробованы на Renault Logan и имеют отличные технические характеристики.
Запасное колесо под днищем уменьшает дорожный просвет, но этого недостатка лишён перспективный Lada Largus Cross.
Отечественные наследники легендарного универсала ВАЗ 21043 по-прежнему лидируют на нашем рынке, конкурируя теперь не только с двухобъёмником Москвич-2141, но и с универсалами KIA Ceed и Ford Focus.
Вернуться к оглавлению
Мнение эксперта
Профиль в VK
Руслан Константинов
Подробнее об эксперте
Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.
На самом деле ВАЗ 2104 – совсем другая история, нежели «пятёрка». Этот автомобиль и по сей день встречается в сёлах и деревнях, где используется как рабочая лошадка.
Предохранители ваз 21043, карбюратор
Содержание
- 1 СХЕМА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ВАЗ 2105, 2107, 2104, ИЖ 27175
- 2 Дополнительный блок предохранителей (инжектор)
- 3 Дополнительный предохранитель очистителя фар
- 4 Предохранитель цепи противотуманного света
- 5 Реле стартера
- 6 Реле очистителя ветрового стекла
- 6.1 Рекомендуем прочитать:
- 6.2 Похожие статьи
СХЕМА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ВАЗ 2105, 2107, 2104, ИЖ 27175
Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.
Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.
На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.
В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.
| № | А* | А** | Назначение |
| 1 | 8 | 10 | Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104) |
| 2 | 8 | 10 | Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар |
| 3 | 8 | 10 | Резервный |
| 4 | 8 | 10 | Резервный |
| 5 | 16 | 20 | Элемент обогрева заднего стекла и реле включения обогрева |
| 6 | 8 | 10 | Прикуриватель Штепсельная розетка для переносной лампы Часы |
| 7 | 16 | 20 | Звуковые сигналы Реле сигналов Реле электровентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора |
| 8 | 8 | 10 | Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации) |
| 9 | 8 | 10 | Регулятор напряжения генератора |
| 9 | 8 | 7,5 | Лампы задних противотуманных фонарей и их сигнализатор |
| 10 | 8 | 10 | Указатели поворота (в режиме указания поворота) Реле-прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электровентилятора (обмотка) Термовыключатель электровентилятора Обмотка возбуждения генератора (генератор 37.  3701) |
| 11 | 8 | 10 | Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения |
| 12 | 8 | 10 | Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
| 13 | 8 | 10 | Дальний свет фар (левая фара) Сигнализатор включения дальнего света |
| 14 | 8 | 10 | Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня |
| 15 | 8 | 10 | Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения) |
| 16 | 8 | 10 | Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
| 17 | 8 | 10 | Ближний свет фар (левая блок-фара) |
| 18 | — | Запасной | |
| 19 | — | Запасной | |
| 20 | — | Запасной | |
| 21 | — | Запасной | |
| Реле | |||
| К1 | Реле включения обогрева заднего стекла (904. 3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К2 | Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08*, 2107-3747210-02**) | ||
| К3 | Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К4 | Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К5 | Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
| К6 | Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями
Дополнительный блок предохранителей (инжектор)
| № | А | Назначение |
| 1 | 15 | Главное реле |
| 3 | 15 | Цепь питания системы впрыска (вход неотключаемого напряжения) |
| 4 | 15 | Реле электробензонасоса |
| Реле | ||
| 2 | Главное реле | |
| 5 | Реле электробензонасоса | |
| 6 | Реле электровентилятора системы охлаждения | |
Дополнительный предохранитель очистителя фар
Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей.
Они установлены на питающих проводах рядом с моторедукторами.
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.
Предохранитель цепи противотуманного света
Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.
Вынимаем вставку.
Вынимаем из панели корпус предохранителя,…
…отворачиваем его крышку и заменяем перегревший предохранитель.
Реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Реле стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели.
