Регулировка клапанов Волга ГАЗ-24 своими руками: видео и порядок работ

Регулировка клапанов ГАЗ-24 интересует многих автовладельцев. Дело в том, что проблема работы мотора встречается достаточно часто, и автолюбители для проведения регулировки предпочитают обращаться на СТО. Но можно поступить иначе, ведь всю работу вы легко сделаете своими силами.

Вернуться к оглавлению

Содержание

1 На что обратить внимание
2 Этапы регулировки
3 Заключение

На что обратить внимание

Ваша задача состоит в том, чтобы правильно отрегулировать клапан. Он должен не только полностью закрываться, но и открываться на требуемую величину.

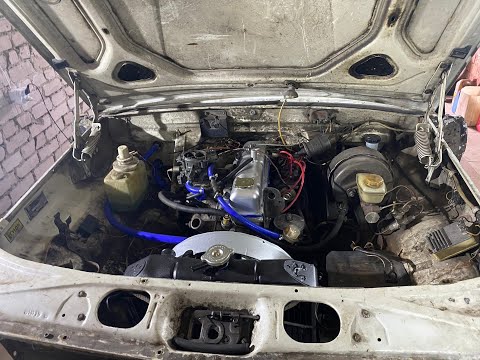

Клапана автомобиля Газ 24

Если зазор будет очень большим, клапан откроется несильно. Из-за этого тяговые показатели двигателя будут снижены, вы заметите шум при работе мотора. Но сильно зажатые клапаны намного опаснее. Посмотрите на тепловой зазор. Если он мал, то при прогреве мотора клапаны не смогут полностью закрыться, это снизит компрессию. В результате клапаны обгорят, газ прорвется под крышку головки.

Важно обратить внимание на обеспечение плотного прилегания головки. Посмотрите на затяжные гайки, их нужно подтягивать в установленной последовательности, это обеспечит равномерное прилегание.

Процесс следует выполнять на холодном двигателе, он осуществляется в 2 этапа. Вначале подтяните гайки совсем немного, достаточно сделать это на половину рабочего хода. Потом переходите ко второму этапу — затяните все гайки до упора.

Процесс должен осуществляться равномерно, это позволит избежать перекосов. Используйте в работе динамометрический ключ. Регулировку клапанов на ГАЗ 2410 выполняйте, принимая во внимание то, что после завершения процесса нужно проверить зазоры между клапанами и коромыслами. Перед началом работы изучите схему, выполняйте ремонт газ 24, соблюдая последовательность шагов.

Вернуться к оглавлению

Этапы регулировки

Помните о том, что перед началом работы нужно внимательно изучить инструкцию данного автомобиля. Так вы узнаете о строении двигателя, расположенных на нем узлов и деталей. Заранее позаботьтесь о том, чтобы у вас были под рукой измерительные приборы и другие инструменты. Вам понадобится следующее:

Сначала отсоедините шланги, речь идет о вентиляции картера. После этого на ГАЗ 2410 снимите воздушный фильтр. После этого обратите внимание на тросик привода, отсоедините его. Аналогично поступите с трубкой вакуумного регулятора.

Возьмите ветошь и тщательно удалите пыль, сотрите потеки масла с клапанной крышки и расположенных рядом элементов. Подготовительная работа очень важна, так в механизм при вскрытии не попадет грязь. Сняв крышку, промойте ее. Обязательно прочистите маслоотделитель, для этого можно использовать растворитель или бензин. Посмотрите на крышку, привалочная плоскость должна быть ровной. Очень часто она деформируется из-за того, что автовладельцы сильно затягивают болты. Как результат — даже при установке новой прокладки фиксируется потение маслом.

Поэтому возьмите легкий молоток и аккуратно поправьте крышку. Сняв крышку коромысел, проверните мотор до совмещения 3 паза с ребром-указателем, используйте для этого пусковую рукоятку. Ребро-указатель находится на крышке распределительных шестерен. Местоположение 3 паза — обод шкива-демпфера коленвала. Обратите внимание на то, что клапаны 1 цилиндра должны быть в закрытом положении, а у коромысел нужен свободный ход.

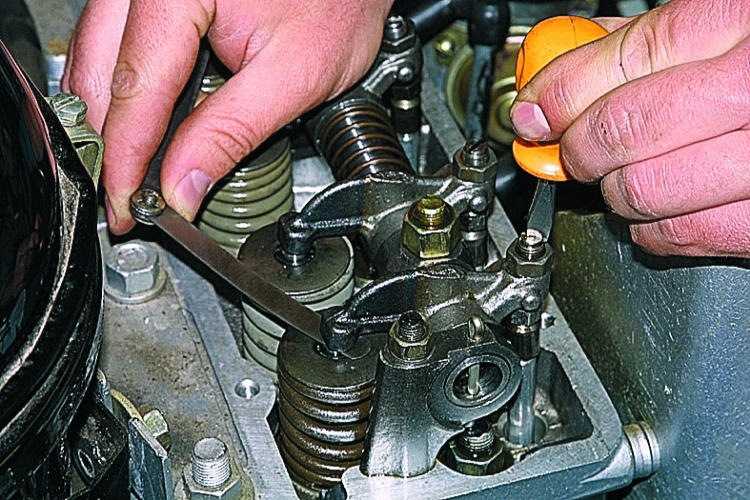

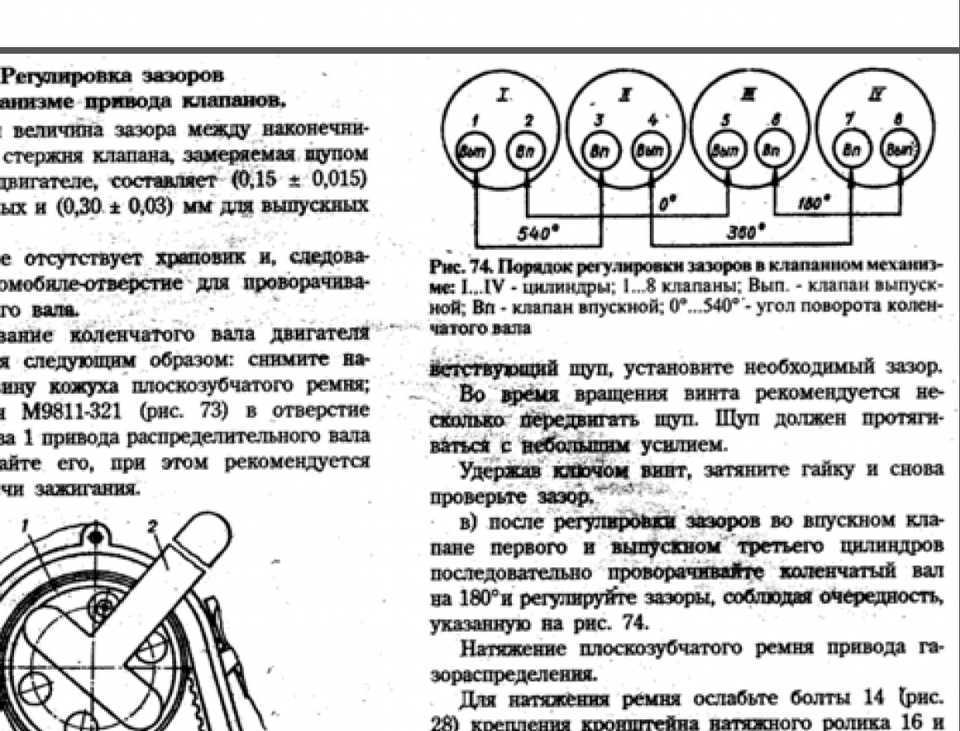

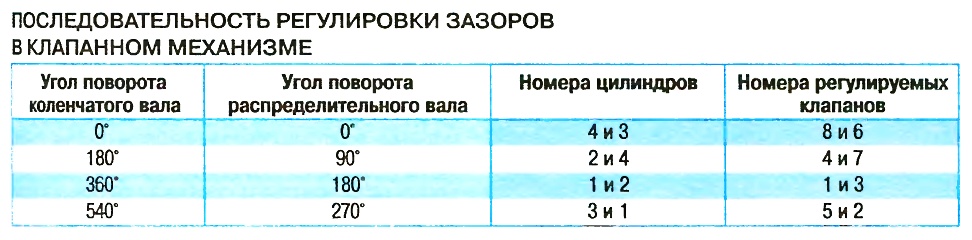

Внимательно проверьте зазоры, смотрите между коромыслами и клапанами. Если требуется, отрегулируйте их. Посмотрите на 1 цилиндр, в идеале зазор выпускного клапана составляет 0,35-0,40 мм. Если же говорить о впускном клапане 1 и 3 цилиндра, то зазор должен составлять 0,40-0,45 мм. Аналогичное значение должно быть и у выпускного клапана 2 цилиндра. После этого поверните коленвал, нужно сделать полный оборот. Затем выполните регулировку, обращая внимание на зазоры между следующими частями:

Выпускным клапаном 4 цилиндра. Нормальное значение — 0,35-0,40 мм.
Впускные клапаны. Речь идет о 2 и 4 цилиндрах.
Кроме того, нужно обратить внимание на выпускной клапан 3 цилиндра. Для всех вариантов зазор должен быть 0,40-0,45 мм.

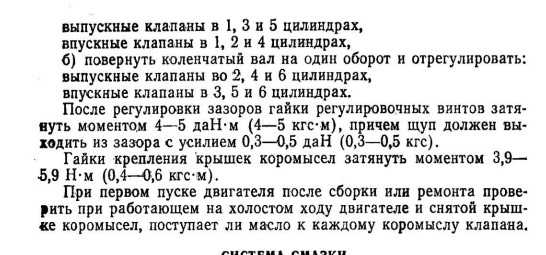

Когда вы завершите регулировку, затяните контргайки. После этого еще раз проверьте зазоры. Помните о том, что не нужно выполнять регулировку, полагаясь на слух. Такая настройка не только не принесет результата, но и может навредить мотору. Полагаясь на слух, вы сделаете двигатель на газ 2410 менее приемистым. Расход топлива увеличится, заправка будет требоваться чаще. Соответственно, через некоторое время мотор может издавать характерный звон. Его можно часто услышать у отечественных автомобилей.

Вернуться к оглавлению

Заключение

Регулировка клапанов ГАЗ не составляет труда. Используя инструменты, соблюдая последовательность шагов, вы своими силами произведете настройку, не прибегая к услугам мастеров, работающих на СТО.

Книга по ГАЗ-24 Газораспределительный механизм

< Кривошипно-шатунный механизм Книга по ГАЗ-24

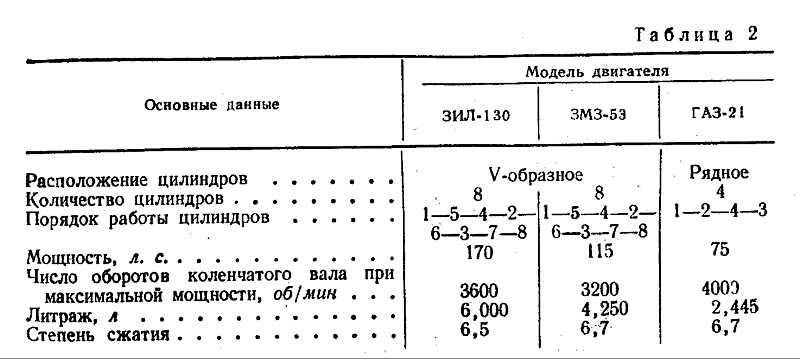

ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ ГАЗ-24

Газораспределительный механизм состоит из распределительного вала, шестерен его привода, деталей крепления распределительного вала, толкателей, штанг толкателей, коромысел, деталей крепления коромысел и клапанов с пружинами и тарелками пружин.

Распределительный вал ГАЗ-24

Распределительный вал — стальной кованый, имеет пять опорных шеек.

Шейки опираются на запрессованные в блоки втулки из малоуглеродистой ленты, залитой баббитом. Для удобства обработки и сборки диаметры шеек различны: диаметр первой шбики 52 мм, второй 51 мм, третьей 50 мм, четвертой 49 мм, пятой 48 мм. Профили впускного и выпускного кулачков вала одинаковые. Кулачки по ширине шлифованы на конус с углом 10′ -± 2’30».

Вследствие того, что рабочая поверхность торца толкателя сферическая, а кулачки конусные, точка касания торца толкателя с кулачком несколько смещена относительно оси толкателя. Это смещение вызывает вращение толкателей во время работы, благодаря чему достигается их равномерный износ.

Для повышения износостойкости кулачки, опорные шейки, эксцентрик привода топливного насоса и шестерня привода масляного насоса и распределителя зажигания, выполненные как одно целое с валом, подвергнуты поверхностной закалке.

Распределительный вал 7 приводится во вращение от коленчатого

вала шестернями с косыми зубьями (рис.23). На коленчатый вал насажена стальная шестерня, а на распределительный для обеспечения бесшумной работы — текстолитовая с чугунной ступицей. Обе шестерни имеют по два резьбовых отверстия для съемника.

От осевых перемещений распределительный вал удерживается упорным стальным фланцем 67 который расположен с зазором ОД — 0,2 мм между торцом шейки распределительного вала и ступицей шестерни 4. Фланец привернут к блоку двумя болтами. Необходимый зазор обеспечивается тем, что распорная втулка 5, зажатая между шестерней и шейкой вала, толще упорного фланца на 0,1-0,2 мм. Для улучшения прирабатываемости рабочие поверхности упорного фланца фосфатированы. Шестерня закреплена на распределительном валу при помощи шайбы 2 и болта 1, ввернутого в резьбовое отверсаие на торце вала. Правильность фаз распределения обеспечивается установкой шестерни по меткам; метка 0 на шестерне коленчатого вала должна совмещаться с риской у впадины зуба на текстолитовой шестерне (

рис. 24).

Рис.23 Привод распределительного вала

Рис.24 Установочные метки на распределительных шестернях

Толкатели ГАЗ-24

Толкатели стальные, наружный диаметр 25 мм. Торец толкателя, работающий по кулачку, наплавлен отбеленным чугуном и обработан по сфере с радиусом 750 мм. Внутри толкателя сделано сферическое углубление радиусом 8,73 мм, в которое упирается нижний наконечник штанги. Вблизи нижнего торца просверлены два отверстия для стока масла из внутренней полости толкателя.

Толкатели по наружному диаметру и отверстию под толкатели в блоке цилиндров разбиты на две размерные группы, отмечаемые маркировочной краской. При сборке толкатели следует устанавливать в отверстия, отмеченные той же краской (табл. 4).

Штанги толкателей ГАЗ-24

Для обеспечения стабильности зазоров в клапанном механизме при нагревании или охлаждении двигателя ппаяги толкателей выполнены из дюралюминиевого прутка; на концы ниангп напрессованы стальные наконечники.

Сферические поверхности наконечников термически обработаны. Нижний наконечник, опирающийся толкатель, обработан по сфере радиусом 8,73 мм, а верхний наконечник, входящий в углубление регулировочного винта коромысла, — по сфере радиусом 3,5 мм. Общая длина штанги равна 281 мм для двигателя: 24Д и 284,5 мм для двигателя 24-01.

Коромысла ГАЗ-24

Коромысла 5 (рис. 25), одинаковые для всех клапанов, стальные. В отверсаие ступицы коромысла запрессована втулка, свернутая из ленты оловянистой бронзы. На внутренней поверхности вчулки сделана канавка для равномерного распределения смазки по всей поверхности и подвода ее к отверстию в коротком плече коромысла. Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стер/кня клапана 10. В конце короткого плеча выполнено резьбовое отверстие, в которое ввертывае!ся регулировочный винт 8. В нижнем конце регулировочного винта имеется сферическое углубление для наконечника штанги 9, а в верхнем конце — прорезь для отвертки. Конец винта со сферическим углублением закален.

Регулировочный винт имеет центральный канал, соединенный через поперечный канал и проточку на резьбовой части винта с каналом в коромысле. Через эти каналы масло подводшся к верхнему наконечнику штанги. Регулировочный винт стпорится контргайкой.

Коромысла установлены на полой стальной оси, которая закреплена на головке цилиндров при помощи четырех: стоек из ковкого чугуна и шпилек, пропущенных через стойки. Четвертая (задняя) стойка имеет на нижней плоскости фрезерованный паз, служащий для подвода масла. От осевого перемещения коромысла удерживаются спиральными распорными пружинами, прижимающими их к стойкам. Крайние коромысла удерживаются от перемещения плоскими пружинами, которые закреплены на оси при помощи шайб и шплинтов, пропущенных через ось. Для увеличения износостойкости наружная поверхность оси под коромыслами закалена. Под каждым коромыслом в оси просверлено отверстие для смазки.

Рис. 25. Привод клапанов

Клапаны ГАЗ-24

Клапаны изготовлены из жаропрочных сталей: впускной клапан — из хромокремнистой, а выпускной — из хромоникельмарганцовистой с присадкой азота. На рабочую фаску выпускного клапана дополнительно наплавлен более жаростойкий хромоникелевый сплав.

Диаметр стержня обоих клапанов 9 мм. Тарелка впускного клапана — тюльпанообразная диаметром 47 мм, выпускного — плоская диаметром 36 мм. Угол седла обоих клапанов 45°. Высота подъема клапанов 9,5 мм.

Впускной клапан открывается за 12° до в. м. т. и закрывается через 60° после н. м. т. Выпускной клапан открывается за 54° до н. м. т. и закрывается через 18° после в. м. т Указанные фазы действительны при зазоре между коромыслами и клапанами, равном 0,45 мм. Рабочий зазор установлен для первого и восьмого клапанов в пределах 0,30-0,35 мм, а для всех остальных — 0,35- 0,40 мм. Зазоры проверяют и устанавливают на холодном (20° С) двигателе. При увеличенных зазорах возникает стук клапанов, а при уменьшенных возможно неплотное прилегание клапана к седлу и прогорание клапана.

На конце стержня клапанов сделана выточка для сухариков 3 тарелки пружины клапана, а на стержне впускных клапанов имеется еще выточка для маслоотражательного колпачка 1. Пружина 6 клапана с переменным шагом витков изгоювлена из термически обработанной высокопрочной пружинной проволоки и подвергнута дробеструйной обработке. Пружина опирается на головку цилиндров через опорную шайбу 13 концом, имеющим меньший шаг витков.

Тарелки пружины клапана изготовлены из стали.

Клапаны работают в металлокерамических направляющих втулках 12. Втулки изготовлены прессованием с последующим спеканием смеси из железного, медного и графитового порошков и обработаны окончательно после запрессовки в головку. Антифрикционные качества таких втулок высоки.

Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем впускного клапана в цилиндр, на стержень клапана под тарелкой пружины надет маслоотражательный колпачок, изготовленный из маслостойкой резины.

Регулировка зазоров в клапанном механизме ГАЗ-24

Периодически следует проверять зазоры между носком коромысла и торцом стержня клапана и при необходимости их регулировать. Зазоры проверяют и регулируют только на холодном двигателе.

Для регулировки зазоров необходимо снять крышку коромысел, предварительно отсоединив трубку вакуумного регулятора распределителя зажигания.

Коленчатый вал надо повернуть в такое положение, при котором метка в м т. (второй паз по ходу шкива) на ободке шкива коленчатою вала совпадает с указателем на крышке распредеяительных шестерен, а оба клапана первого цилиндра закрыты (коромысла этих клапанов при этом должны свободно качаться в пределах зазора). В этом положении вала проверяют и при необходимости регулируют зазор в клапанном механизме первою цилиндра (рис. 26). После регулировки затягивают контргайку и снова проверяют зазор.

Затем поворачивают коленчатый вал на пол-оборота, проверяют и при необходимости регулируют зазор в клапанном механизме второго цилиндра. Далее, повернув вал еще на поя-оборота, выполняют те же операции с клапанами четвертого цилиндра и, наконец, после поворота вала еще на пол оборота - с клапанами третьего цилиндра.

Указанные выше величины зазоров не следует уменьшать даже при наличии некоторого (;тука, так как это может вызвать на некоторых режимах работы двигателя неплотное прилегание клапана к седлу, что создает возможность его прогорания. Небольшой стук клапанов хотя и неприятен на слух, но не вызывает нарушения нормальной работы двигателя.

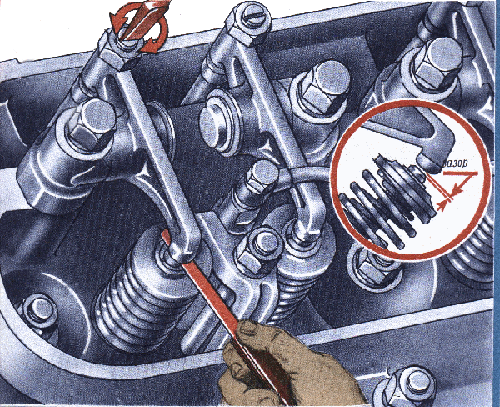

Рис 26 Регулировка зазора

клапанов

Книга по ГАЗ-24 Система смазки >

www.long-vehicle.narod.ru

Как отрегулировать зазор клапана двигателя снегоуборщика

Пожалуйста, включите JavaScript для просмотра веб-сайта. Видео на YouTube дает пошаговые инструкции по регулировке клапанного зазора на обычном двигателе снегоочистителя.

Что такое зазор клапана двигателя?

Клапанный зазор представляет собой пространство между верхней частью штока клапана и коромыслом, когда поршень находится в верхней мертвой точке внутри цилиндра двигателя. В этот момент клапан должен быть полностью закрыт. Когда поршень находится в верхней мертвой точке такта сжатия, впускной и выпускной клапаны должны быть полностью закрыты.

Неправильный клапанный зазор препятствует правильному открытию или закрытию клапана.

Неправильная регулировка клапанного зазора может привести к тому, что двигатель:

Проверьте и отрегулируйте зазоры клапанов двигателя, если в двигателе проявляются эти симптомы, а базовое устранение неполадок не устраняет проблему.

Производители двигателей также рекомендуют проверять зазоры клапанов после первых 25 часов работы, а затем через каждые 100 часов работы двигателя.

Что такое верхняя мертвая точка (ВМТ)?

Верхняя мертвая точка — это положение поршня, когда он находится в самом верхнем положении внутри цилиндра двигателя. Когда цилиндр находится в ВМТ, клапан будет полностью закрыт, чтобы вы могли точно измерить клапанный зазор. Когда вы устанавливаете поршень в ВМТ для такта сжатия, впускной и выпускной клапаны должны быть полностью закрыты, чтобы вы могли проверить зазор обоих клапанов на многих типах двигателей снегоуборочных машин. Зазор клапана следует измерять и регулировать только тогда, когда поршень находится в ВМТ.

Для двигателей каких типов снегоуборочных машин требуется регулировка зазора клапанов?

Двигатели MTD, Briggs & Stratton и других марок на снегоуборочных машинах обычно нуждаются в регулировке клапанных зазоров для плавного запуска и работы. Обратитесь к руководству по эксплуатации двигателя, чтобы узнать рекомендации по зазорам клапанов двигателя вашей снегоуборочной машины или снегоуборочной машины.

В этом видеоролике показано, как отрегулировать зазоры клапанов на типичном двигателе MTD, который обычно используется на снегоуборочных машинах следующих марок:

Ремесленник
МПД
Тройбилт
Хускварна
Мюррей
Ариенс
Дворник

Следуйте процедуре проверки и регулировки клапанного зазора, приведенной в руководстве по эксплуатации вашего снегоуборщика или двигателя снегоуборщика. (Многие снегоуборщики и снегоуборщики имеют отдельное руководство по эксплуатации двигателя.)

Quick Links

Инструменты, требуемые

набор гаечных ключей

Рабочие перчатки

12-дюймовый деревянный дюбель

Знаком

набор с помощью капота плоскогубцы

Магазинное полотенце

Динамометрический ключ

Сложность ремонта

Необходимое время

Не более 15 минут

Сложность ремонта

Необходимое время

Не более 15 минут

Регулировка зазора клапана на снегоуборочной машине

В этом видео показано, как отрегулировать последний клапан на снегоуборочной машине.

Инструкции

01.
Снимите свечу зажигания
Используйте глубокую головку и храповик, чтобы извлечь свечу зажигания из цилиндра.
ФОТО: Ослабьте свечу зажигания.
ФОТО: Снимите свечу зажигания.
02.
Снимите крышку коромысла
Поместите хозяйственное полотенце под крышку коромысла, чтобы собрать масло.
Снимите 4 винта крышки коромысел с помощью торцевой головки.
Снимите крышку коромысел с двигателя.
Сожмите хомут шланга сапуна и снимите шланг с крышки коромысла.
Снимите крышку коромысла.
ФОТО: Снимите винты.
ФОТО: Снимите крышку коромысла.
03.
Установить поршень в ВМТ
Вставьте 12-дюймовый деревянный штифт в отверстие для свечи зажигания и положите его на верхнюю часть поршня.
Медленно потяните трос стартера, чтобы включить оба клапана и достичь такта сжатия. Вы узнаете, что достигли такта сжатия, когда оба клапана закрыты и поршень движется вверх.
Продолжайте тянуть трос стартера до тех пор, пока штифт полностью не выйдет из отверстия для свечи зажигания.
Оба клапана будут закрыты, а оба коромысла будут слегка ослаблены, когда поршень находится в верхней мертвой точке такта сжатия.
ФОТО: Вставьте дюбель.
04.
Измерение зазора клапанного зазора
Вставьте щуп между впускным коромыслом и штоком клапана, чтобы измерить зазор клапанного зазора.
Впускной клапан находится на стороне карбюратора двигателя.
На этом двигателе зазор впускного клапана должен составлять от 0,003 до 0,005 дюйма.
Попробуйте вставить лист щупа в зазор между коромыслом и штоком клапана, пока не найдете лист, который входит с небольшим сопротивлением.
Обратите внимание на размер листа, который соответствует зазору впускного клапана.
Повторите процесс измерения для выпускного клапана со стороны глушителя двигателя.
Зазор зазора выпускного клапана должен составлять от 0,005 до 0,007 дюйма.
Обратите внимание на размер листа, соответствующий зазору зазора выпускного клапана.
ФОТО: Измерьте клапанный зазор.
05.
Регулировка клапанного зазора
Ослабьте контргайку, удерживая гайку шарнира неподвижно с помощью гаечного ключа.
Поверните гайку шарнира коромысла по часовой стрелке, чтобы уменьшить внутренний зазор клапана, или против часовой стрелки, чтобы увеличить его.
Достигнув надлежащего зазора клапанного зазора, удерживайте гайку шарнира коромысла неподвижно с помощью гаечного ключа и затяните контргайку с усилием от 80 до 106 фунтов на дюйм с помощью динамометрического ключа.
Еще раз проверьте зазор клапана после затяжки контргайки.
При необходимости отрегулируйте клапанный зазор выпускного клапана.
ФОТО: Ослабьте контргайку, удерживая точку опоры неподвижно.
ФОТО: Отрегулировать клапанный зазор.
06.
Перепроверьте зазор клапанов
Проверните двигатель на несколько циклов сжатия.
Верните поршень в верхнюю мертвую точку такта сжатия.
Повторно проверьте зазор клапанов и при необходимости отрегулируйте клапаны.
07.
Установите на место крышку коромысла
Удалите масло вокруг коромысла.
Осмотрите прокладку крышки коромысла и замените ее, если она повреждена. Удалите остатки старой прокладки с головки блока цилиндров и крышки коромысел перед установкой новой прокладки.
Вдавив прокладку в крышку коромысел, установите крышку коромысел на двигатель.
Затяните винты крышки коромысла с усилием от 62 до 80 дюймов-фунтов с помощью динамометрического ключа.
Подсоедините шланг сапуна и закрепите его хомутом.
Предупреждение: Чрезмерная затяжка винтов крышки коромысел может привести к утечке масла между крышкой коромысел и головкой блока цилиндров.
08.
Установите на место свечу зажигания
Вкрутите свечу зажигания в цилиндр и затяните ее с помощью глубокой головки и храповика. Снова подсоедините провод свечи зажигания.

Предупреждение. Ремонт или техническое обслуживание электроприборов или силового оборудования может быть опасным. Если вы решите провести ремонт или техническое обслуживание, вы берете на себя риск причинения вреда себе или имуществу. Чтобы снизить риск, используйте надлежащие инструменты и защитное оборудование, указанные в соответствующем руководстве, и следуйте всем инструкциям. Не продолжайте, пока не будете уверены, что понимаете все шаги и способны выполнить ремонт. Однако некоторые виды ремонта или технического обслуживания должны выполняться только квалифицированным специалистом.
