Z – размер старой шайбы,

Y – реальный, замеренный, размер зазора,

k – номинальный размер зазора, тот, который требуется.

А после замеров и вычислений, можно поштучно нужной толщины шайбы купить. Впрочем, если есть набор, сразу приступают к регулировке.

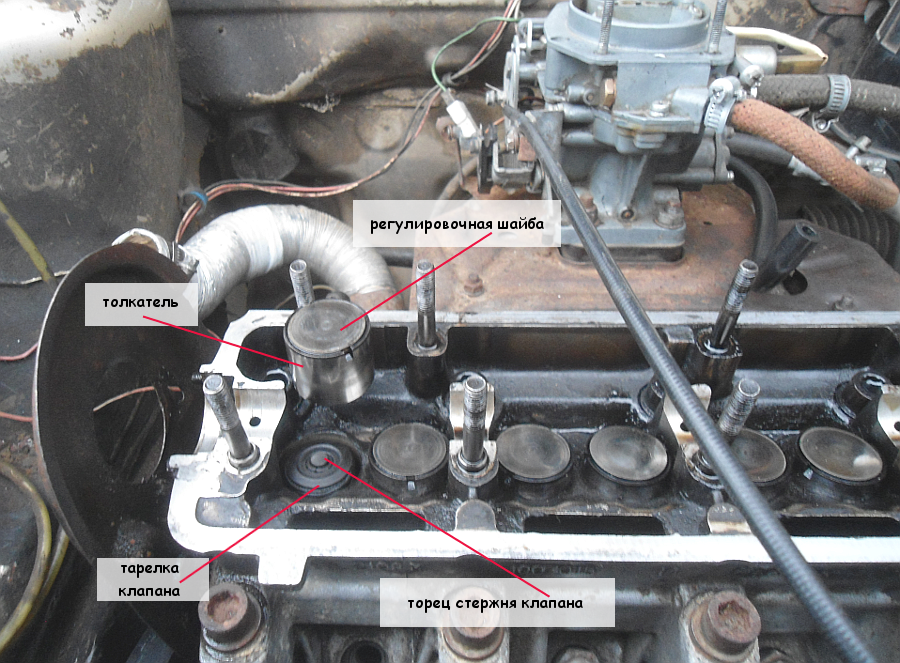

12. Высчитанной толщины шайба устанавливается в углубление толкателя, маркировкой вниз, убирается фиксатор, измеряется зазор.
13. Далее, по порядку работы цилиндров, 3-й, 4-й, 2-й, проверяем клапаны, максимально точно выставляя зазоры, помня о допустимой погрешности всего в 0,05 мм в любую сторону.

Такая схема проведения регулировки клапанов на ВАЗ 2109, инжектор позволяет методично, правильно установить все тепловые зазоры в установленных границах размеров.

Особенности проведения регулировки клапанов ВАЗ 2109 карбюратор

Порядок регулировки клапанов на ВАЗ 2109 не слишком отличается для карбюраторного типа двигателя. Чтобы произвести регулировку клапанов на ВАЗ 2109 карбюратор, дополнительно к приведенному, в самом начале нужно снять корпус фильтра, также трос подсоса. Для инжектора на этом этапе отсоединяются большой и малый шланги сапуна, газовый тросик.

Итог регулировки клапанов своими руками на ВАЗ 2109, с инжекторным или карбюраторным двигателем, это сборка всего механизма. То есть, по пунктам, как разбирали и демонтировали, монтируют и подсоединяют все.

Затем надо проверить агрегат на холостом ходу, чтобы убедиться в устранении проблнмы. Также, выбрав дорогу, где нет особого движения, покататься «змейкой», на разных режимах, внимательно слушая мотор. Если регулировка клапанных зазоров сделана правильно, звук тихий и ровный.

Лада 2109 #unstoppable › Бортжурнал › ●#8 — Регулировка клапанов ВАЗ 2109 Часть 3-Расчет новых шайб.

После предудыщих шагов мы имеем, что нужно отрегулировать первый, четвертый, пятый и шестой клапан.
Для этих клапанов мы имеем следующие зазоры:
1-ый клапан = 0,26мм (поджат)
4-ый клапан = 0,41мм (распущен)
5-ый клапан = 0,41мм (распущен)
6-ой клапан = 0,31мм (распущен)
Также мы имеем следующие значения толщины шайб данных клапанов:
1-ый клапан = 3,55мм.

4-ый клапан = 3,50мм.

5-ый клапан = 3,50мм.

6-ой клапан = 3,30мм.

Теперь можно проводить расчет толщины новых шайб на данные клапана.Нам нужно привести зазоры в допуски.Шайбы идут толщиной от 3мм. до 4мм. через 0,05мм.
В литературе приводят формулу для расчета толщины шайб:
Н = В + А — С, где А — измеренный зазор, мм;
В — толщина старой регулировочной шайбы, мм;
С — номинальный зазор, мм;
Н — толщина новой регулировочной шайбы, мм.
Применяем эту формулу для моих данных.
Для первого клапана:
B=3,55мм.
С=0,35мм.
А=0,26мм.
Н=В+А-С=3,55мм.+0,26мм.-0,35мм.=3,46мм.
Т.е. нам нужна шайба толщиной 3,45мм.(зазор получится приблизительно 0,36мм).
Для четвертого клапана:
B=3,50мм.
С=0,35мм.
А=0,41мм.
Н=В+А-С=3,50мм.+0,41мм.-0,35мм.=3,56мм.
Т.е. нам нужна шайба толщиной 3,55мм.(зазор получится приблизительно 0,36мм).
Для пятого клапана:
B=3,50мм.
С=0,35мм.
А=0,41мм.
Н=В+А-С=3,50мм.+0,41мм.-0,35мм.=3,56мм.
Т.е. нам нужна шайба толщиной 3,55мм.(зазор получится приблизительно 0,36мм).
Для шестого клапана
B=3,30мм.
С=0,2мм.
А=0,31мм.
Н=В+А-С=3,30мм.+0,31мм.-0,2мм.=3,41мм.
Т.е. нам нужна шайба толщиной 3,40мм.(зазор получится приблизительно 0,21мм).
По данной формуле мы получили, что для первого клапана нужна шайба толщиной 3,45мм., для четвертого — 3,55мм., для пятого — 3,55мм. и для шестого клапана — 3,40мм.

Те же результаты можно получить без всяких формул путем логических рассуждений:
Для первого клапана-имеется зазор 0,26мм. Нужен зазор 0,35мм.Толщина шайбы 355мм.Нам нужно убрать у толщины шайбы 0,11мм.Т.е. берем шайбу на 0,1мм тоньше, а именно 3,45мм.
Для четвертого клапана-имеется зазор 0,41мм.Нужен зазор 0,35мм.Толщина шайбы 350мм.Нам нужно добавить к толщине шайбы 0,06мм.Т.е. берем шайбу на 0,05мм толще, а именно 3,55мм.
Для пятого клапана-имеется зазор 0,41мм.Нужен зазор 0,35мм.Толщина шайбы 350мм.Нам нужно добавить к толщине шайбы 0,06мм.Т.е. берем шайбу на 0,05мм толще, а именно 3,55мм.
Для четвертого клапана-имеется зазор 0,31мм.Нужен зазор 0,2мм.Толщина шайбы 330мм.Нам нужно добавить к толщине шайбы 0,11мм.Т.е. берем шайбу на 0,1мм толще, а именно 3,40мм.

Ну вот, расчет шайб окончен, думаю все понятно объяснил.Шайбы куплю завтра, поэтому про установку новых шайб, а также про результаты регулировки напишу завтра.
Спасибо за внимание

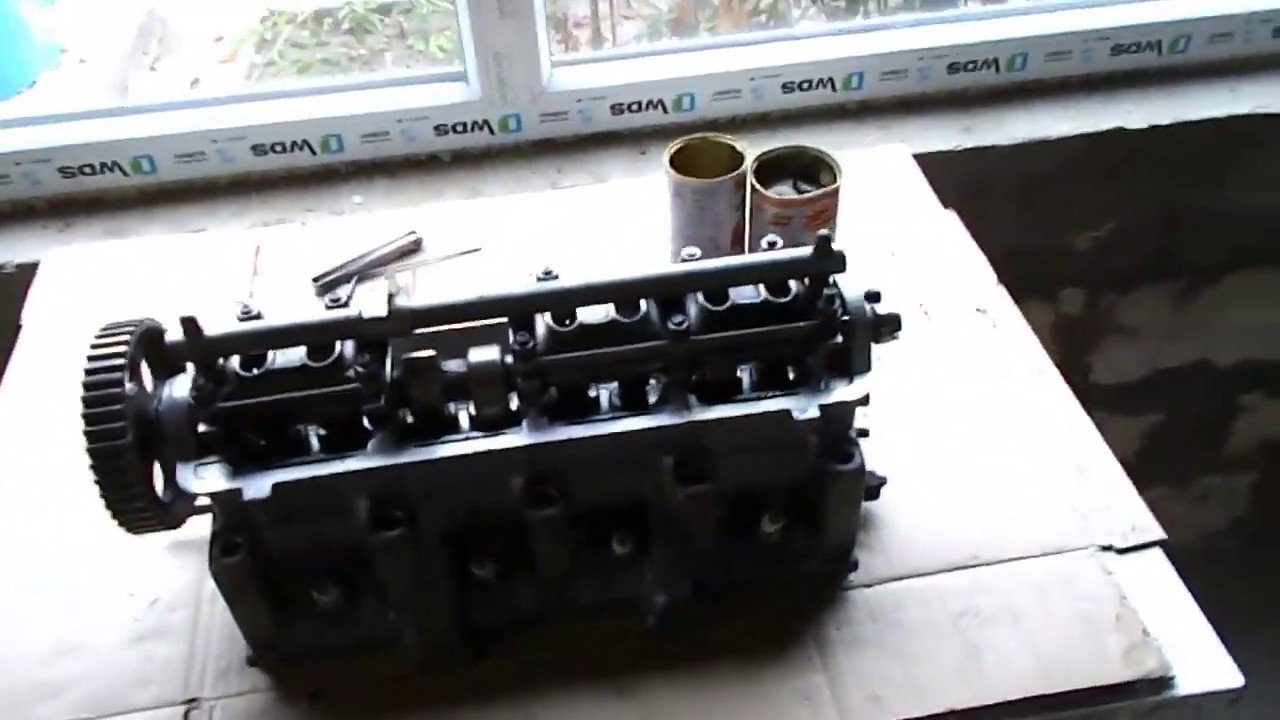

Регулировка клапанов на ВАЗ 2109 своими руками

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис даже при такой довольно простой операции, как регулировка тепловых зазоров клапанов. На самом деле эта работа не такая уж и сложная и ее можно выполнить самостоятельно. Для этого вам достаточно иметь следующий набор инструментов и приспособлений, список которых приведен ниже:

1. Ключ 10 для снятия клапанной крышки и крышки ремня ГРМ
2. Домкрат
3. Длинногубцы или пинцет
4. Устройство регулировки клапанов ВАЗ 2108-09
5. Отвертки плоские и крестовые
6. Требуемые регулировочные шайбы

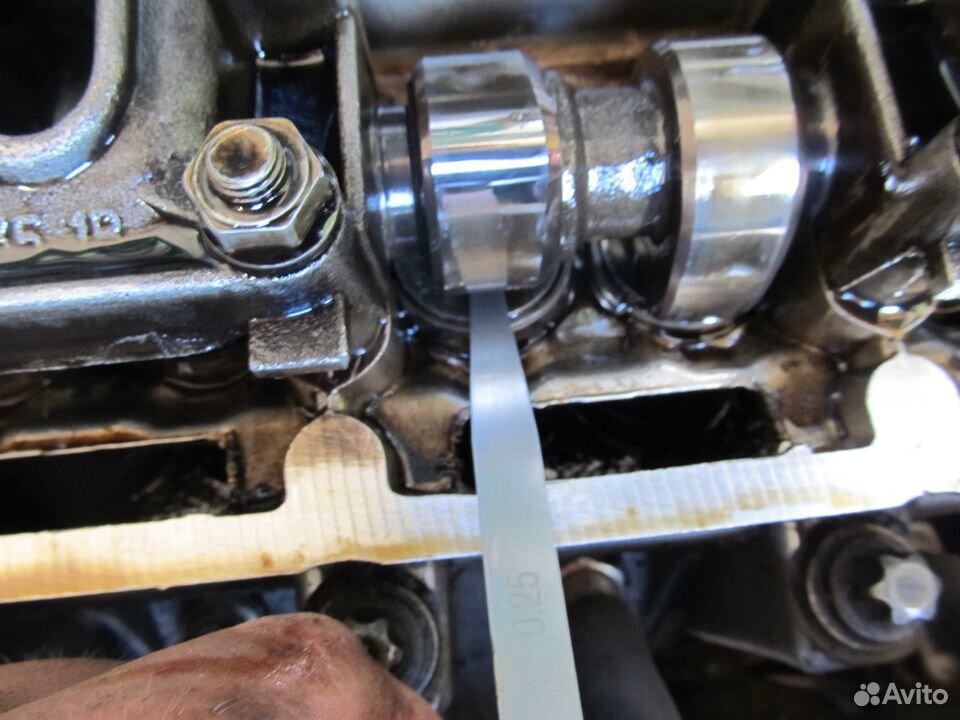

7. Набор щупов

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным, а его температура на момент регулировки не должна быть выше 20 градусов.

Видеоурок по выполнению работы

Чтобы наглядно продемонстрировать процедуру регулировки тепловых зазоров, было решено записать специальный видеоролик, в котором все подробно показано.

Если что-то останется непонятным из представленного выше гайда, то все ниже будет изложено в привычной для всех форме.

Фотоотчет о проведенном ТО

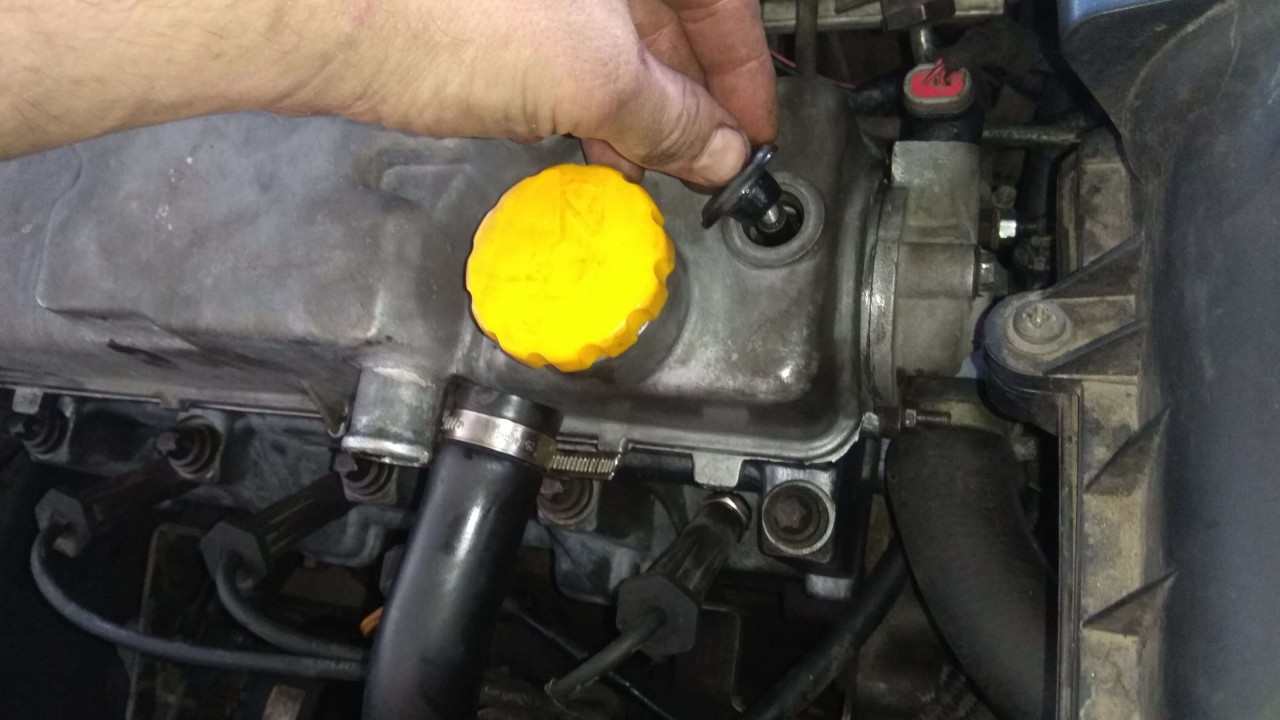

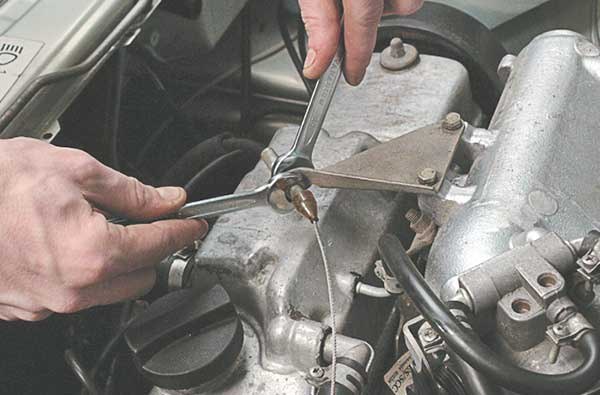

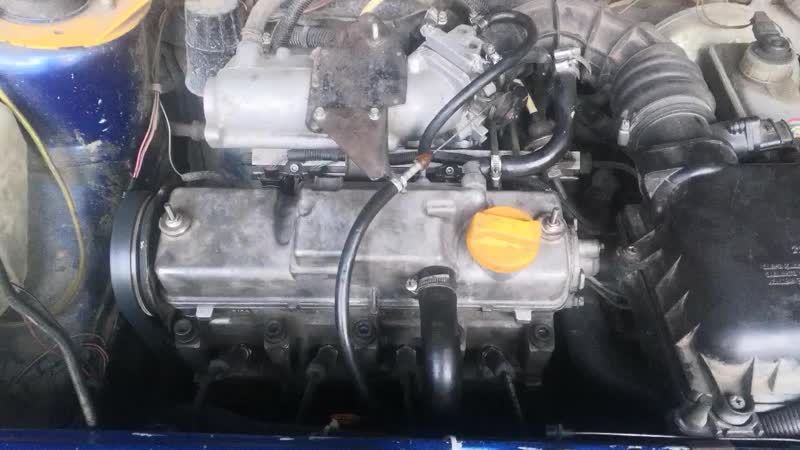

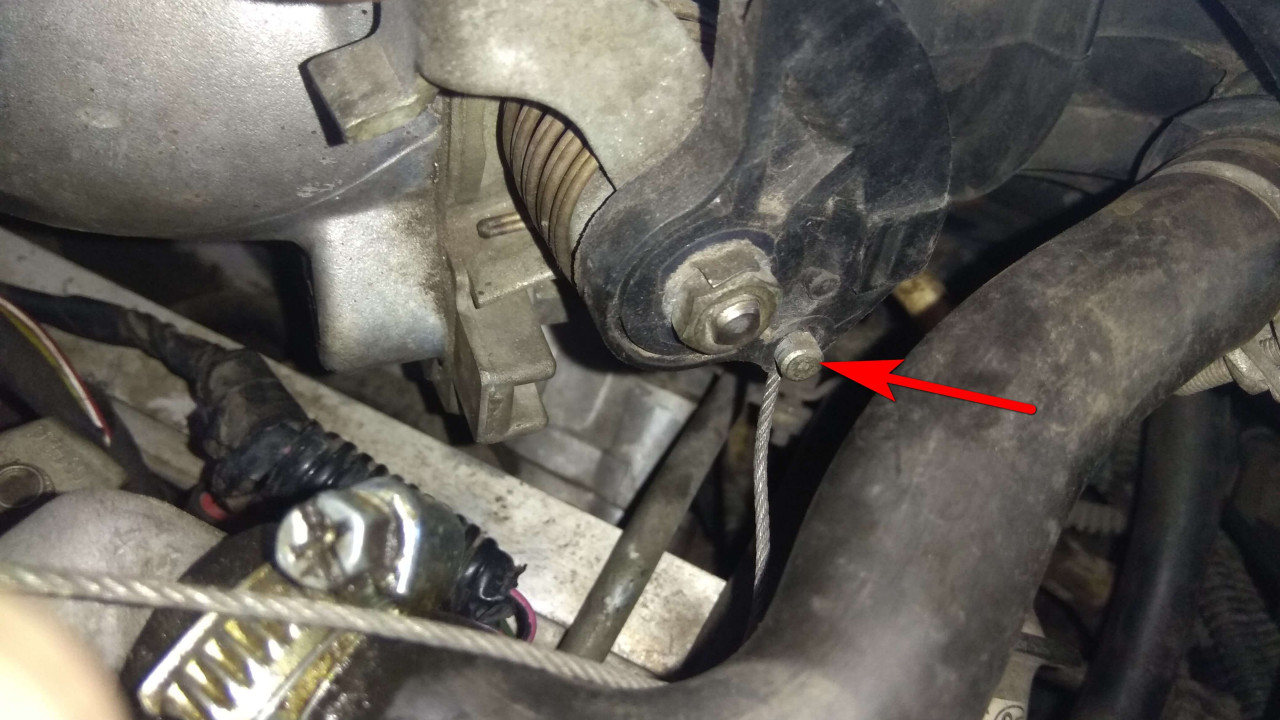

Итак, перед тем, как приступить к данной операции, сначала необходимо снять клапанную крышку, а также кожух, под которым находится ГРМ.

После этого необходимо настроить газораспределительный механизм по меткам. Для этого приподнимаем переднюю правую часть автомобиля, чтобы можно было рукой повернуть колесо, чтобы выставить метки ГРМ распредвала.

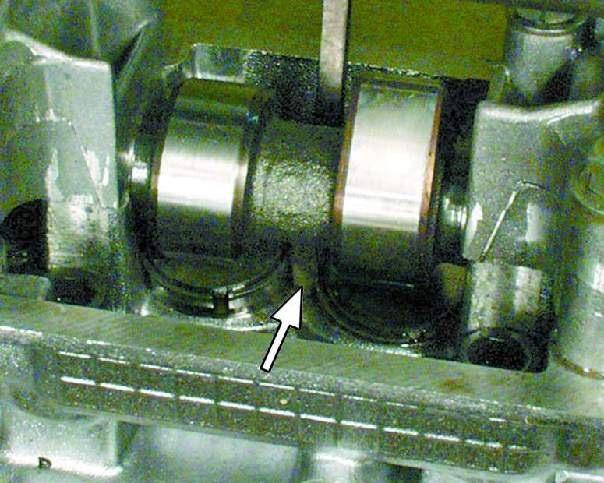

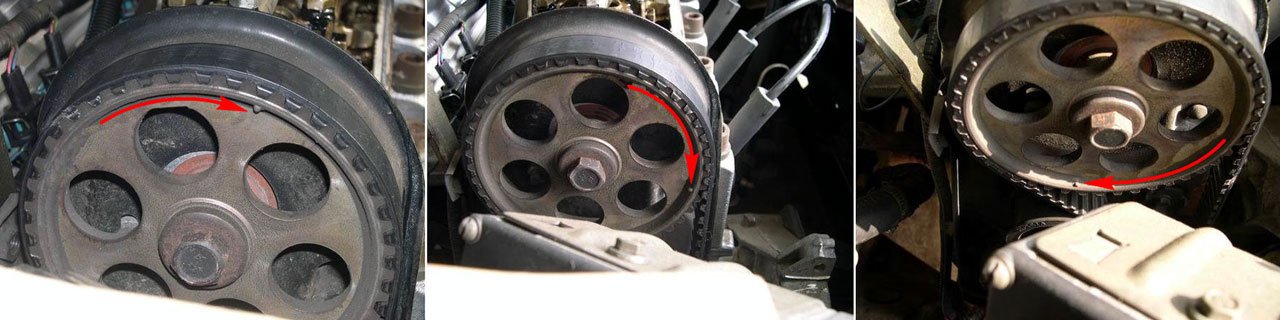

Затем поворачиваем колесо до тех пор, пока метка на звездочке распределительного вала и риски на задней крышке привода ГРМ не совпадут, как четко показано на рисунке ниже:

При этом следим за тем, чтобы метка на маховик тоже совпадает с вырезом.Вам нужно посмотреть в окошко, которое находится справа от четвертого цилиндра на картере коробки передач. Сначала необходимо удалить резиновую заглушку:

Когда распределительный вал находится в этом положении, вы можете начать измерение тепловых зазоров между кулачками и толкателями 1-го, 2-го, 3-го и 5-го клапанов (считая слева):

Для впускных клапанов номинальный зазор должен быть 0,20 (+ -0,05) мм, а для выпускных — 0,35 (+ -0,05) мм. Если вы не знаете расположение, то могу сказать: слева направо по порядку: выхлоп-вход, вход-выход и т. Д.

Если при замере зазоров они выходят за пределы предельно допустимых значений, необходимо их отрегулировать, установив новые регулировочные шайбы. Для этого на штифты клапанной крышки надеваем штангу и фиксируем гайками.

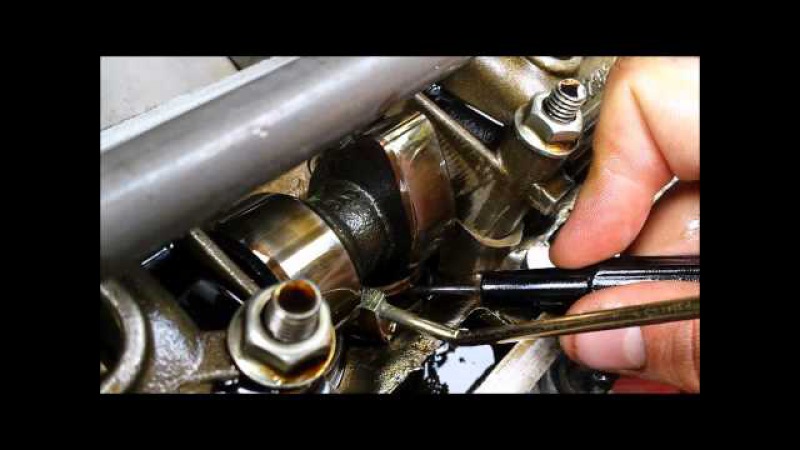

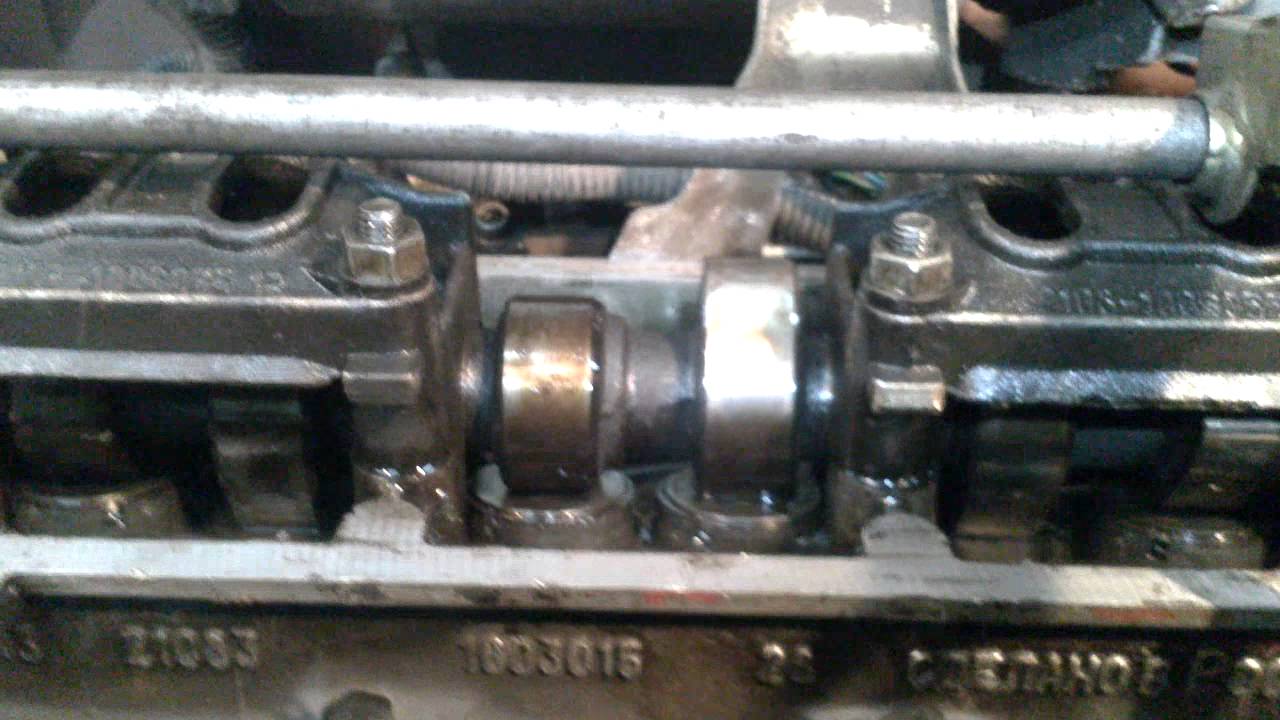

Теперь подносим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распределительного вала, и загоняем клапан до самого конца:

А когда толкатель максимально прижат, необходимо вставить фиксатор между распредвалом и толкателем:

Стоит отметить, что вырез на толкателе должен быть обращен к вам, чтобы можно было удобно снять регулировочная шайба.Для этого очень удобно использовать длинногубцы:

После этого смотрим его размер, который указан на его обратной стороне:

Теперь рассчитываем, исходя из измеренного зазора и толщины от старой шайбы, какой толщины должна быть новая шайба, чтобы добиться оптимального зазора.

Теперь вы можете вставить новую шайбу на ее место и продолжить регулировку. Когда первые 4 клапана готовы, вы можете провернуть коленчатый вал на один оборот и проделать ту же процедуру с оставшимися 4, 6, 7 и 8 клапанами.

АНАЛОГИЧНЫЕ АРТИКУЛЫ

RHX ВАЗ 2109 Схема подключения форсунки.

Известный российский автомобиль ВАЗ 21099 по праву считается народным. Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 — это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 года выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Поскольку к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочным согласованием новой машины, ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990 году, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автомобилистов.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выхода «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «Девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом «девятки»

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса — передние, рулевые — реечный, максимальная скорость движения — 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке автомобиля с пробегом

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупайте то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний — все можно сделать сам, просмотрев видео с Ютиуба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а посмотреть по сторонам, — может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

• дешевизна запчастей;
• машина бюджетная;
• прочные и эластичные бамперы, выдерживающие не очень сильные удары;
• низкий расход топлива, особенно в инжекторных моделях;
• хорошая тяга на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

• некачественное навесное оборудование двигатель, детали с дефектом;
• сильный дребезжание салона, низкая шумоизоляция;
• постоянные проблемы с системой охлаждения летом и с электроникой зимой;
• качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 километров, в частности датчик холостого хода — беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что датчик холостого хода и датчик детонации часто выходят из строя, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет заморочки датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже было сказано выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного агрегата.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход. Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конической иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода высвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка частоты вращения двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз нужно внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, распределительные системы впрыска топлива и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально увеличит вращение коленчатого вала с помощью регулятора холостого хода, обеспечив быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора — оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, при котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Этот режим называется работой на холостом ходу — H.H.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. — дхх. Оплачивается его работа в ящиках:

• , когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
• при запуске холодного двигателя выход на повышенную ревность вызывает затруднения;
• при работе на холостом ходу явно слышны «плывущие» повороты;
• падающих оборотов при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
• внезапное резкое уменьшение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть простейшего шагового электродвигателя. При подаче напряжения происходит движение в прямую или обратную сторону механической части — подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически — регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Для замены датчика холостого хода потребуется снять воздушный фильтр. Надо пошагово:

— снимаем воздушный фильтр;

— Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

— Отсоединить «-» клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

— Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) — регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип действия

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, при увеличении или уменьшении количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданных крутящих оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у РЧБ достаточно широк — от -40 до +130 градусов по Цельсию.

RHX с такими важными функциями имеет небольшие размеры и состоит из трех основных элементов:

• Электродвигатель шаговый;
• Spring;
• Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

• Оборот начинает спонтанно увеличиваться, затем снижаться;
• При включении холодного силового агрегата обороты не увеличиваются;
• При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорости сразу начинают падать;
• При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема кроется в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Определив, что на ВАЗ 2109 старый датчик холостого хода уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
2. Отключаем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно пораженный элемент управления.
3. Очистить регулятор от скопившегося мусора, загрязнений, очистить саму иглу и пружину. Это необходимо делать средством для чистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
4. Обязательно прочистите открывающийся патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
5. Завершив очистку устройства, верните его на место и проверьте в работе.
6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы этой разновидности оснащены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich — это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения мотора.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. При наличии щелчков нужно заглушить двигатель и ключом выключить электромагнитный клапан. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно коснуться клеммы минус АКБ.
8. Если при этой проверке нет щелчков, это означает, что электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли на подающем проводе EMK 12 вольт. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева мотора. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство вмонтировано в дроссельный узел, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства: электродвигатель шаговый

• ;
• игла коническая совмещенная со стержнем;
• деталь пружины.

Как показано на фото, в устройстве есть колодки. Выделен основной механизм — датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная деталь, которая регулирует частоту ротора двигателя. Синий — устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает нужный сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, — ровно столько, сколько нужно для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь нужной концентрации. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

• неисправность мотора;
• отказ от действий при отпущенной педали газа;
• неконтролируемый холостой ход Даже при прогретом двигателе;
• при выключении трансмиссии глохнет двигатель;
• при холодном моторе коленчатый вал не увеличивает вращение (по автору видео — девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику с помощью специального прибора — мультиметра. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорда и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства необходимо взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом прибор лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства — включение сигнальных огней, подсказывающих людям, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии вилка включения прижимается к устройству. Таким образом создаются провода и включается лампочка, информирующая о продвижении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
2. Нарушение контактов.
3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
4. В случае поломки необходимо убедиться в исправности предохранителя в монтажном блоке. Если он поврежден или расплавился, стоит заменить его.
5. Если вышло из строя само устройство, и признаки неисправности таковы, что все лампы не будут работать или, наоборот, будут работать непрерывно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен, и необходимо купить новый.

Для диагностики необходимо сделать следующее:

• поднять машину и оставить на бекапах;
• найти на коробке передач (кривошипа) датчик и включить заднюю передачу;
• проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;
В коробке передач
• не должно быть проводки, как в других положениях.

Замену датчика заднего хода ВАЗ 2109 под силу любому автомобилисту.

Для начала нужно поднять машину и откинуть вниз «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключателя скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту, и подключите минусовую клемму к аккумулятору.

ГБЦ ваз 2108 форсунка.

ПРЕДУПРЕЖДЕНИЕ
Головка блока цилиндров заменяется целыми корпусами подшипников, поскольку они обрабатываются вместе.

1. Снимите ГБЦ с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (см. «Замена прокладки ГБЦ»).

2. Выкрутите крепежный винт и отсоедините штуцер нагрева от карбюратора. Если винт не удается ослабить, ослабьте зажим и снимите шланг с фитинга.

3. Снимите четыре гайки крепления карбюратора (две из них находятся на противоположной стороне).

4. Снимите карбюратор с впускной трубы.

5.Осторожно снимите прокладки карбюратора.

6. Снимите две гайки, крепящие теплозащитный экран карбюратора.

7. Ослабьте гайку на штуцере.

8. Снимите тепловой экран карбюратора.

9. Снимите две гайки, крепящие заборник теплого воздуха.

10. Отвинтите гайку подъемной проушины.

11. Снимите проушину и воздухозаборник.

12. Снимите девять гаек, крепящих впускную трубу и выпускной коллектор.

13. Снимите выпускной коллектор.

14. Снимите впускной патрубок.

ПОЛЕЗНЫЕ СОВЕТЫ

После снятия выпускного коллектора и впускной трубы поместите деревянные прокладки под головку блока цилиндров, чтобы не повредить клапаны, выступающие из головки блока цилиндров.

15. Снимите две прокладки.

ПРИМЕЧАНИЕ

Осторожно снимите прокладки.Если выпускной коллектор и прокладки впускной трубы не повреждены и не слишком плотно затянуты, их можно использовать повторно. Осторожно отделите пригоревшие прокладки выпускного коллектора и впускного патрубка отверткой.

16. Снимите свечи зажигания с головки блока цилиндров.

17. Снимите датчик температуры охлаждающей жидкости (ДТОЖ).

18. Выкрутите датчик контрольной лампы давления масла.

19. Снимите десять гаек, крепящих оба корпуса подшипников распределительного вала.

20. Снимите оба корпуса подшипников распределительного вала с головки блока цилиндров.

21. Снимите распределительный вал.

22. Снимите сальник с переднего конца распределительного вала.

23. Снимите гайку натяжного ролика.

24. Снимите натяжной ролик и упорную шайбу, расположенную под натяжным роликом.

25. Снимите подъемники клапана вместе с регулировочными шайбами.

ПРЕДУПРЕЖДЕНИЕ

Вынув очередной толкатель клапана, пометьте его и регулировочную шайбу серийным номером, чтобы при сборке установить их на место.

ПРИМЕЧАНИЕ
Привод клапана состоит из следующих частей: 1, 2 — клапаны; 3 — внешняя пружина; 4 — внутренняя пружина; 5 — пластина верхняя; б — бисквит; 7 — пластина нижняя.

Все эти детали необходимо снять с головки блока цилиндров.

26. Пометьте клапаны номером цилиндра, чтобы собрать клапаны. Разметку можно сделать пробойником как можно ближе к центру клапана: клапана первого цилиндра — одна точка, второго — две и т. Д.

27. Установите подходящий упор под снимаемый клапан.

28. Установите компрессор клапанной пружины на головку блока цилиндров. Сожмите им пружины клапана и удалите сухари. Постепенно ослабляя давление на ручку устройства, полностью растяните пружину клапана и снимите устройство с головки.

29. Снимите внешнюю пружину клапана с тарельчатым клапаном.

30. Снимите внутреннюю пружину клапана.

31.Снимите клапан с головки блока цилиндров.

32. Осторожно снимите колпачок штока клапана, не повредив направляющую клапана.

33. Снимите опорную шайбу пружины клапана (пластину). Таким же образом снимите остальные клапаны.
34. Промойте детали головки блока в бензине, протрите и просушите.

35. Очистить камеры сгорания от нагара. Осмотрите головку блока цилиндров. Если на головке блока есть трещины или следы перегорания в камерах сгорания, заменить головку блока цилиндров.

36. Проверьте ровность поверхности, прилегающей к блоку цилиндров. Для этого поместите металлическую линейку острием на поверхность головки блока цилиндров по центру вдоль, а затем по диагонали и измерьте зазор между плоскостью головки блока и линейкой с помощью щупа. Замените головку блока цилиндров, если зазор больше 0,1 мм.

37. Очистите клапаны от нагара. Сделать это можно подходящим металлическим инструментом.

38.Осмотрите клапаны. Заменить клапаны при следующих дефектах: глубокие отметины и царапины на рабочей фаске, трещины, деформация штока клапана, коробление диска клапана, следы прогорания. Мелкие следы и царапины на рабочей фаске можно удалить притиркой клапанов (см. Притирка клапанов).

ПРИМЕЧАНИЕ

Рис. 4.5. Размеры лотка клапанов
Повреждение рабочей фаски клапанов, не устраняемое притиркой, можно устранить шлифовкой на специальном станке.При шлифовании размеры, указанные на рис. 4.5. В скобках указаны различающиеся габариты двигателя ВАЗ 21083.

39. Проверьте состояние пружин клапана. Замените изогнутые, сломанные или треснувшие пружины клапана. Проверить эластичность пружин клапана. Для этого измерьте высоту пружин в свободном состоянии, а затем при двух разных нагрузках. Если пружина клапана не соответствует требованиям, замените пружину.

ПРИМЕЧАНИЕ
Параметры пружин клапана для определения их упругости:
внешняя пружина клапана:
свободная высота…………… 45,2 мм;
высота под нагрузкой (26,0 + 1,7) кгс … 33,7 мм;
высота под нагрузкой (46,2 + 2,4) кгс ……. 24,7 мм;
внутренняя пружина:
свободная высота ………….. 34,1 мм;
высота под нагрузкой (9,0 + 0,8) кгс …….. 29,7 мм;
высота под нагрузкой (27,5 + 1,5) кгс …… 20,7 мм.

40. Проверьте состояние седел клапанов. Фаски седла клапана не должны иметь следов износа, точечной коррозии и коррозии. Незначительные повреждения (мелкие царапины, царапины и т. Д.).) можно удалить притиркой клапанов.

ПРИМЕЧАНИЕ
Более значительные дефекты седла клапана устраняются шлифовкой.

Рис. 4.6. Размеры седла клапана: а — седло впускного клапана; б — седло выпускного клапана; I — седло новое; II — седло после ремонта
Соблюдайте размеры, указанные на рис. 4.6. Сначала шлифуется фаска 20 °, затем фаска 45 °. После шлифовки седел необходимо отшлифовать клапаны, затем тщательно очистить и продуть головку блока сжатым воздухом, чтобы в каналах и камерах сгорания не осталось абразивных частиц.В скобках указаны различающиеся габариты двигателя ВАЗ 21083.

41. Проверить зазор между направляющими втулками и клапанами (рис. 4.7).
ПРИМЕЧАНИЕ

Рис. 4.7. Размеры клапанов и их направляющих
Зазор между клапаном и направляющей втулкой, мм:
условное для впускных клапанов ……………. 0,022-0,055;
номинал для выпускных клапанов …………… 0,029-0,062;
максимально допустимый зазор для впускных и выпускных клапанов… 0.3.
Зазор рассчитывается как разница между диаметром отверстия втулки и диаметром стержня клапана. Если зазор меньше предельного, попробуйте заменить клапан. Если зазор превышает максимально допустимый, замените направляющую втулку.

42. Выдавить дефектную направляющую втулку клапана со стороны камеры сгорания специальной оправкой.

43. Вставьте новую направляющую клапана в специальный стержень.

ПРИМЕЧАНИЯ

Направляющие клапана со стопорными кольцами доступны в качестве запасных частей.Направляющие клапана имеют больший внешний диаметр на 0,2 мм и меньшее отверстие клапана.

44. С помощью оправки вдавите направляющую втулку клапана со стороны распределительного вала до упора стопорного кольца в головке блока цилиндров.

45. Расширить отверстие в направляющей клапана расширителем до 8,022–8,040 мм для впускных клапанов и 8,029–8,047 мм для выпускных клапанов. Затем отшлифуйте седла клапана, как описано выше, центрируя инструмент по отверстию во втулке.

46.Осмотрите толкатели клапана. Если на рабочей поверхности толкателя клапана есть царапины, царапины или другие повреждения, замените толкатели клапана.

47. Осмотрите регулировочные шайбы толкателя клапана. На их рабочих поверхностях не должно быть задиров, вмятин, царапин, следов ступенчатого или неравномерного износа, трения металла. В случае появления таких дефектов шайбы подлежат замене. На шайбах допускаются концентрические следы приработки кулачков распредвала.

48. Измерьте длину болтов крепления головки блока цилиндров, так как при повторной затяжке болтов головки блока цилиндров вырвется наружу.Если длина болтов крепления головки блока цилиндров превышает 135,5 мм, замените болты.

49. Для проверки герметичности ГБЦ заткнуть отверстие в патрубке рубашки охлаждения на заднем конце головки блока, перевернуть ГБЦ камерами сгорания вверх и залить керосин в рубашку охлаждения. каналы. Если появляются утечки керосина, значит, головка блока цилиндров не затянута и головку блока цилиндров необходимо заменить.

50. При установке старого клапана удалите заусенцы из отверстий трещин.После этого необходимо притереть клапан до седла (см. «Притирка клапанов»).

51. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав стержни клапанов моторным маслом.
52. Установите нижние тарелки пружины клапана.
53. Установите уплотнения штока клапана (см. «Замена уплотнений штока клапана»).

54. Замените распределительный вал, если на шейках распредвала и кулачках есть следы износа, задиров и глубокие риски.В мастерских, оснащенных специальными инструментами и приспособлениями, можно проверить радиальное биение шейки распределительного вала (радиальное биение шейки не должно превышать 0,02 мм) и зазор между отверстиями в подшипниках и шейками распределительных валов, который должен не более 0,2 мм (зазор для новых деталей 0,069 -0,11 мм).
55. Установите распределительный вал и корпуса подшипников (см. «Замена уплотнений штока клапана»).
56. Установить прокладки, выпускной коллектор и впускную трубу.
57. Установите головку на блок цилиндров (см. «Замена прокладки ГБЦ»), проверьте зазоры в приводе клапана и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапана»).

Чтобы автомобиль всегда работал исправно, все его компоненты должны исправно функционировать. Особенно это касается силового агрегата. Если вы хотите узнать, как затягиваются болты цилиндров ВАЗ 2108, зачем это нужно и что для этого нужно? Наш ресурс поможет вам разобраться в этих вопросах.

[Скрыть]

Когда необходима затяжка?

Большинство отечественных водителей не понимают, с какой целью нужно выполнять эту процедуру, в каком порядке соблюдать и какой должен быть момент затяжки.Однако каждый водитель должен знать, что неправильные действия во время этого процесса могут повредить блок цилиндров. Соответственно, к этой процедуре следует относиться осторожно и ответственно.

Еще несколько лет назад производители автомобилей требовали, чтобы болты головки блока цилиндров затягивались при первом обслуживании машины. Но сейчас эта необходимость отпала и полностью легла на плечи водителей. Если вы являетесь владельцем ВАЗ 2108, то время от времени вам стоит проводить такую ​​процедуру.Когда это нужно:

• При появлении масляного пятна в месте соединения ГБЦ с самим блоком. Это свидетельствует об утечке расходной жидкости, которая может быть результатом как износа самой прокладки, так и ослабления штифтов.
• Если вы ремонтировали двигатель. Иногда такие ошибки могут допускать даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 эта информация может оказаться полезной.
• Для проверки. Опытные автомобилисты рекомендуют подтягивать болты не реже, чем через каждые 2 тысячи километров.На практике известны случаи, когда в процессе эксплуатации ВАЗ 2108 шпильки расшатываются сами по себе.

Таким образом, если вы заметили утечку моторной жидкости в месте соединения головки с блоком цилиндров, первым делом проверьте момент затяжки штифтов.

Порядок действий и схема

Мы советуем вам затянуть винты, если вы когда-либо сталкивались с подобным процессом. Далее будет описан общий порядок действий для Лады 2108, но следует учитывать, что у каждого двигателя есть свои нюансы в эксплуатации, которые необходимо учитывать.

Необходимые инструменты

Для этой процедуры вам понадобится динамометрический ключ. Этот инструмент особенно необходим для затяжки винтов и определения крутящего момента. Его можно купить в любом специализированном магазине, а его цена колеблется в районе 1300 рублей (около 400 гривен).

Иногда так называемые «мастера» говорят, что для этой процедуры не нужно использовать динамометрический ключ. Мол, подойдет и обычный гаечный ключ, да и вообще винты можно закручивать «на глаз».Естественно, можно будет закрутить винты, но это будет неправильно, и в дальнейшем это может вызвать другие проблемы.

Головка блока цилиндров ВАЗ 2109 (ГБЦ) закрывает блок цилиндров от негативных воздействий. Головка блока цилиндров на ВАЗ 2109 представляет собой деталь сложной формы, изготовленную из специального алюминиевого сплава методом точного литья. После изготовления отливки она подвергается механической обработке. Головка крепится к блоку цилиндров десятью болтами.

Конструкция ГБЦ ВАЗ 2109

Конструкция ГБЦ ВАЗ 2109 состоит из следующих частей:

• блок-картер с камерой сгорания, в которой воспламеняется топливовоздушная смесь и расположены все головки блока цилиндров;
• газораспределительный механизм (ГРМ), включающий клапаны, установленные под углом 7 ° 30 ‘к оси цилиндра, и привод ГРМ с распределительным валом;
• резьбовых выводов для свечей зажигания и форсунок;
• самолетов для посадки впускных и выпускных коллекторов;
• прокладка, отделяющая головку блока цилиндров от самого блока цилиндров.

Вал ГРМ ВАЗ-2109 отлит из чугуна, имеет пять опор, имеет восемь кулачков для открытия клапанов. Он приводится в движение от шкива коленчатого вала зубчатым ремнем. Седла и направляющие клапанов запрессованы в головку блока цилиндров. На внутренней стороне втулок имеются канавки для подачи смазки; Сверху вводы закрыты маслоотражающими колпачками.

Клапаны изготовлены из стали, а головка впускного клапана — из жаропрочной стали. Впускной клапан больше выпускного.Зазоры между клапанами и кулачками распределительных валов регулируются с помощью специальных шайб с повышенной износостойкостью. Толкатели клапанов представляют собой металлические чашки, которые перемещаются в отверстиях головки блока цилиндров. Для повышения износостойкости их поверхность цементируют.

Головка блока цилиндров (ГБЦ) ВАЗ 2109 соединяется с блоком цилиндров через специальную прокладку. Прокладка должна обеспечивать герметичность каналов системы охлаждения, маслопровода и камеры сгорания. Чтобы он выдерживал высокую температуру и высокое давление, его часто делают из армированного металла.

Прокладка одноразовая, ремонту не подлежит, при выходе из строя необходимо заменить. Замена прокладки ГБЦ ВАЗ 2109 вполне может производиться своими руками.

Причины ремонта ГБЦ

В подавляющем большинстве случаев ремонт ГБЦ проводится не по причине поломки самой головки, а при конструктивном выходе из строя элементов, связанных с головкой. Это может быть выход из строя самой главной в двигателе прокладки между головкой и блоком.Он разделяет системы смазки и охлаждения, камеру сгорания и атмосферный воздух в моторном отсеке. Прогорание может произойти на границе любых систем с прокладкой:

• система охлаждения и окружающего воздуха;
• система смазки и атмосферный воздух;
• система охлаждения и смазки;
• система охлаждения и камера сгорания.

Каждая из этих неисправностей имеет свой набор симптомов. При попадании охлаждающей жидкости (охлаждающей жидкости) в систему смазки в расширительном бачке системы охлаждения появляется масляная пленка.О попадании охлаждающей жидкости в систему смазки свидетельствует появление на масляном щупе темно-коричневой водно-масляной эмульсии.

Следы охлаждающей жидкости в моторном отсеке могут указывать на повреждение прокладки. Но если это не так, потребуется замена пробки блока цилиндров. Выгорание в атмосферу сразу определяется по характерному звуку, отчетливо слышному при работающем двигателе. О попадании антифриза в камеру сгорания сигнализирует белый дым из выхлопной трубы.Демонтаж головки блока и замена прокладки являются обязательными для многих ремонтных действий по отношению к узлам и узлам ГБЦ, таких как притирка клапанов, доработка ГБЦ ВАЗ, расточка блока цилиндров ВАЗ 2109.

Каждый раз при ремонте головки блока цилиндров необходимо заменять прокладку головки блока цилиндров.

Снятие ГБЦ с блока цилиндров

Вам понадобятся инструменты, чтобы снять головку блока цилиндров с блока цилиндров.Некоторые из них можно найти практически в каждом гараже (отвертки, ключи), что-то можно сделать из подручных материалов (ручка-рычаг), купить или взять напрокат. У вас должен быть динамометрический ключ, чтобы гарантировать, что болты и гайки затянуты с заданным моментом. До тех пор, пока момент сопротивления болта затяжке не превышает заданное значение, ключ работает, а как только сопротивление достигает заданного значения, инструмент начинает проскальзывать через храповик.

Для снятия ГБЦ с блока необходимо освободить двигатель от мешающего шарнира.Порядок действий следующий:

• снимите воздушный фильтр;
• , если двигатель карбюраторный, отсоединить карбюратор; если двигатель инжекторный, отсоедините инжектор;
• отсоединить штаны от коллектора;
• снимаем трамблер;
• откручиваем крышку ГБЦ;
• снимаем карбюратор и коллекторы.

Теперь приступим к демонтажу ГБЦ. Начинаем откручивать болты. Используйте гаечный ключ, так как болты затягиваются с большим усилием, а также заклинивают при термическом и механическом воздействии.Наденьте рычаг усилителя на ручку и снимите болты. Снимаем рычаг с ключа и откручиваем все 10 болтов. Осторожно приподнимите голову и снимите ее с блока.

Прокладка может остаться прилипшей к блоку или к головке, не боритесь за ее целостность, ведь ее заменяют. Боритесь за сохранность соприкасающихся поверхностей головки и блока. В сложных случаях пропитайте приставшие фрагменты специальным составом.

После полного удаления всех фрагментов прокладки обезжирить поверхности блока и головки бензином.

Автолюбители, независимо от того, как долго они владеют автомобилем, постоянно ищут способы увеличения мощности двигателя. Есть несколько вариантов улучшения вашего автомобиля, один из которых — переделка.

Мы знаем, что крутящий момент, а значит, и мощность прямо пропорциональны такому показателю, как коэффициент заполнения цилиндров рабочей смесью. Чем больше заправка, тем больше мощность двигателя, которая увеличивается при переходе максимального значения крутящего момента на более высокие обороты. Для этого устанавливаются распредвалы с увеличенными фазами впуска / выпуска и увеличенными подъемами клапанов, но на практике этого недостаточно.Если критически подойти к рассмотрению ГБЦ, то мы увидим множество недостатков — вроде бы небольших, но именно они мешают реализовать весь потенциал двигателя. Это связано с технологией изготовления при серийном производстве ГБЦ, а потому все исправлять придется нам самим или на СТО. Как? Об этом выступлении:

Стыковка каналов ГБЦ и коллекторов

Самая заметная «ошибка» наших производителей — неточная стыковка отверстий каналов ГБЦ и коллекторов.Еще из уроков физики мы помним, что любая неровность на пути воздушного потока вызывает турбулентность, а, следовательно, уменьшение его скорости. Здесь есть целые «ступени», от которых нужно избавляться. При этом необходимо проверить прокладки коллекторов, чтобы они тоже не создавали препятствий.

Желательно перед началом работы надеть коллекторы на штифты. Это необходимо по той причине, что крепление коллекторов на автомобилях ВАЗ допускает небольшое смещение плоскостей ГБЦ и коллекторов друг относительно друга, что может привести к нулевому результату всех работ.Находим места на ГБЦ и коллекторах (по 2 штифта по краям) для легкого сверления. В ГБЦ металлические штифты сажаем плотно, но коллекторы должны ставиться на них легко, но без люфта. Проделайте необходимые отверстия в прокладке. Теперь точное позиционирование коллекторов и головок цилиндров гарантировано.

Следует учитывать, что если диаметр канала ГБЦ немного больше (1-1,5 мм) диаметра канала впускного коллектора, но совмещение их одинаковое, то этим можно пренебречь, так как это приведет к не создавать сколько-нибудь значительного сопротивления.Аналогичная ситуация создается на выходе, только канал ГБЦ теперь может быть немного меньше канала выпускного коллектора.

Впускные / выпускные отверстия в головке цилиндров

Если внимательно осмотреть впускные / выпускные каналы заводской ГБЦ, то сразу заметны литейные приливы в районе направляющих клапанов, выступающие в канал втулки и местами нарушенная форма узких каналов. Используя шаровые фрезы разной формы и размера, необходимо увеличить проходное сечение каналов, убрать все неровности и выступающие части.Форму канала необходимо изменить таким образом, чтобы его изгиб был максимально плавным, но сохранял определенные радиусы кривизны. Внутренняя поверхность впускных каналов оставлена ​​слегка шероховатой для лучшего испарения бензина с их стенок. Выхлопные каналы можно отполировать, хотя заметного эффекта это не даст.

Поперечное сечение воздуховода не должно быть правильной окружности. Входное отверстие имеет эллиптическую форму с небольшим расширением ствола перед седлом клапана. Остальная часть отверстия ГБЦ и впускного коллектора плавно сужается по направлению потока.

При увеличении диаметра каналов необходимо учитывать находящиеся поблизости внутренние коммуникации. Неаккуратная работа может привести к повреждению масляного канала или канала рубашки охлаждения. При работе с ГБЦ восьмиклапанных двигателей, которые используются на переднеприводных ВАЗах, нужно соблюдать предельную осторожность. Хотя это не спасет при растачивании одного воздухозаборника, в котором масляный канал настолько тесен, что неминуемо откроется. К сожалению, даже если канал остается закрытым, его можно просто покрыть тонким слоем алюминия, а затем лопнуть под давлением масла работающего двигателя.

Перед растачиванием желательно в масляный канал вбить стальную втулку, но, к сожалению, это не самый удобный вариант. Лучше после открытия канала установить стальные или алюминиевые втулки, либо приварить канал аргоном.

Сначала определитесь: начать расточку с коллектора или ГБЦ. При значительном увеличении диаметра каналов работа начинается на деталях с более тонкими стенками, а затем просверливаются каналы стыковочных блоков по их форме и положению.В классических двигателях ВАЗ расточку принято начинать с коллектора, ведь каналы ГБЦ имеют достаточный запас по толщине для последующего совмещения.

Обратите внимание на части направляющих клапана, которые выступают в каналы. Они создают заметные препятствия потоку, поэтому стараются их сократить или заострить. Иногда втулки шлифуют заподлицо со стенкой канала и, хотя это в максимальной степени оптимизирует его пропускную способность, такая доработка снижает ресурс направляющих, для чего он и так мал на мощных двигателях.

Клапаны

Здесь улучшения направлены на увеличение пропускной способности и уменьшение веса клапанов. Увеличить пропускную способность можно за счет изменения профиля диска, а также рабочей и дополнительной фаски клапана.

При переточке клапанов излишки металла удаляются с обеих сторон диска клапана. С лицевой стороны делается небольшая выемка, а с тыльной уменьшается радиус перехода стержня к пластине.Диск и шток клапана также утонены. Если вы не планируете заменять втулки, удалите излишки металла со штока клапана от тарелки до направляющей втулки.

Уменьшение диаметра всей стойки потребует замены направляющих втулок с отверстием меньшего диаметра. На 8-клапанных двигателях ВАЗ при уменьшении диаметра штока клапана с 8 до 7 мм можно уменьшить массу штока на 23,5%. Для 16-клапанных двигателей диаметр штока изначально составляет 7 мм.

Могут быть поставлены титано-алюминиевые клапаны, которые на 40% легче стальных, но они очень хрупкие и дорогие.При этом седла приходится менять на бронзовые, которые мягче по сравнению с чугуном, что приводит к снижению отскока клапана при закрытии и дополнительно гасит ударные нагрузки.

На 8-клапанных двигателях ВАЗ заужены рабочие фаски, угол выхлопа изменен на 45 °, а угол впуска — на 30 °. В местах перехода тарелки клапана в рабочую фаску нарезаются дополнительные фаски, что дает прибавку примерно на 5-6%.

Дальнейшая доработка предполагает замену клапанов более крупными моделями.Их можно устанавливать без замены посадочных мест, так как стандартные позволяют немного увеличить их внутренний диаметр и диаметр рабочей фаски. Это практика на устанавливаемых 16-клапанных головках блока цилиндров 2112.

Также возможна установка клапанов большего размера, предусматривающих замену седел. При этом вырезаются родные седла и устанавливаются чугунные или бронзовые большего размера. В них вырезаются необходимые фаски и устанавливаются клапаны еще большего размера, чем рассмотренные ранее.Этот способ дороже первого, но наиболее эффективный, а для 8-клапанных ГБЦ автомобилей ВАЗ — единственное решение. Прирост мощности при такой доработке достигает 8-10%. В этом случае возможна установка облегченных увеличенных клапанов 39/34 «СТК Мотор Спорт» ВАЗ 2108/2110 8В.

Чтобы вы лучше сориентировались, приводим данные о клапанах, которые могут быть установлены на двигатели ВАЗ:

• — ВАЗ 2101-2107, 21213 — клапаны с 39/34 на 42/35;
• — ВАЗ 21083/2111 — клапаны от 39/34 до 40/34;
• — ВАЗ 2112 — клапаны с 31/27 по 33/29,

Конечно, это не единственное решение, и размер тарелок клапанов можно подобрать самостоятельно, но нужно учитывать, что для атмосферных двигателей оптимальное соотношение площади выпускного клапана к впускному клапану составляет или около 75%. Это хорошо видно из следующих данных:

31/27 — 75,9%
33/29 — 77,2%
39/34 — 76,0%
40/34 — 72,3%
41/35 — 72,9%

Если ваш автомобиль оборудован системой впрыска закиси азота или наддувом, необходимо увеличить выпускные клапаны, поскольку двигатель производит больше выхлопных газов.Для таких моторов передаточное число клапанов может составлять от 90% и более.

Пружины клапана

Стандартные пружины разработаны для конкретного двигателя с серийным распределительным валом. Учитывается достаточный запас прочности, рассчитанный на относительно невысокие обороты. В классических двигателях клапаны болтаются на оборотах более 7000, на ВАЗ 21083 разрешены высокие обороты, а на ВАЗ 2112 вероятна неадекватная работа клапанов на оборотах 7500-8000 об / мин.

Замена распредвала на более высокий может привести к заклиниванию клапана.Самый простой способ — увеличить предварительную нагрузку штатной пружины, для чего под нее подложить шайбу. Усилие на пружине увеличивается, но свободный ход заметно уменьшается.

При установке спортивных распредвалов предъявляются более жесткие требования к усилию пружины. В этом случае требуется большой подъем кулачка и соответствующий ход пружины, поэтому их заменяют на более жесткие, которые имеют более длинный ход сжатия. Хороший пример.

Более жесткие пружины заметно увеличивают нагрузки на клапаны, распределительный вал и тарелки, поэтому целесообразно провести такую ​​доработку, как последний из всех способов увеличения порога зависания клапана.

Другой способ — облегчить тарелки пружин клапана. Их меньший вес снижает нагрузку на распределительный вал и детали ГРМ, что особенно важно при более высоких оборотах. Можно переточить обычные тарелки, но лучше поставить новые из алюминиевого сплава или титана. Алюминий дешевле, но подвержен деформации в критических условиях эксплуатации. Изделия из титана более долговечны, хотя некоторых автомобилистов сдерживает их цена. Они хорошо себя зарекомендовали.

Клапанные подъемники

В двигателях ВАЗ 2108 и 2112 кинетическая связь клапанов ГБЦ с распределительными валами осуществляется при помощи толкателей. На ГБЦ 2108 они механические с регулировочными шайбами, а на ГБЦ 2112 — гидроподъемники. Подходит для 16-клапанных двигателей. Штатные толкатели имеют некоторые ограничения, поэтому недопустимы при работе со спортивными распредвалами. В этом случае используются цельные механические толкатели, которые имеют увеличенный диаметр и не требуют прокладок.Для их установки необходимо расточить колодцы серийных толкателей до нужного размера.

Регулировка клапанов осуществляется подбором упорных подшипников правильного размера, что довольно трудоемко. Работа мастера по настройке 8 клапанов обойдется вам примерно в 3000 рублей.

Рычаги клапана

На двигателях ВАЗ классического типа привод клапанов от распредвала осуществляется рычагами (коромыслами). Они удобны и легко регулируют тепловые зазоры клапанов и позволяют использовать компактные распределительные валы, но являются чрезмерно массивными и допускают некоторые отклонения кинематики движения клапана.Также на «классической» ГБЦ коромысло может слетать с сиденья на сверхвысоких оборотах. Для борьбы с этими недостатками рычаги облегчены, установлены легкосплавные модели и поставлены на более жесткие пружины.

Направляющие клапана

Конструкция и материал направляющих клапанов подбираются в зависимости от типа двигателя и предполагаемых режимов работы. Причины, по которым может потребоваться доработка или замена стандартного оборудования:

• — При использовании клапанов с меньшим диаметром штока;
• — С сильно выступающей частью направляющей втулки в канал ГБЦ;
• — Если форма или размер противоположной части направляющей не соответствует требованиям;
• — При недостаточной теплопроводности направляющей втулки (возможна замена на бронзу).

Бронза — хороший проводник тепла, она хорошо отводит тепло от клапана и эффективно рассеивает его в головке блока цилиндров, поэтому на сильно ускоренных двигателях использование бронзовых направляющих втулок крайне необходимо.

Хороший пример продукции есть. У них немного меньший ресурс по сравнению с металлокерамическими изделиями, но все зависит от режимов работы двигателя и их производителя.

Форма камеры сгорания

С этой модификацией можно значительно снизить риск детонации, улучшить наполнение цилиндров и создать условия, при которых топливная смесь будет лучше распределяться, перемешиваться и воспламеняться.

Взрыв происходит в местах, наиболее удаленных от свечи. Это связано с тем, что при воспламенении смеси давление в камере сгорания (КК) резко возрастает и приводит к экстремальному сжатию еще не воспламененной смеси. Это провоцирует его самовозгорание, которое имеет взрывоопасный характер и приводит к резкому повышению температуры и давления в цилиндре. Происходит детонация, характеризующаяся металлическими звуками и распространяющаяся по двигателю в виде серии ударных волн детонационных взрывов.Частые детонации приводят к разрушительным последствиям, поэтому необходимо принимать меры по их устранению. Для этого максимально сглаживаются острые края и углы камер сгорания, устраняются погрешности литья и полируется поверхность камер сгорания, что дополнительно добавляет 5% мощности за счет снижения тепловых потерь.

Для улучшения наполнения цилиндра и создания оптимальных условий для топливной смеси необходимо, прежде всего, обратить внимание на форму ЦК вокруг клапанов.На 8-клапанной головке блока цилиндров ВАЗ КС имеет клиновидную форму, а щель клапана «прикрыта» ее отвесными стенками. Это приводит к тому, что поток рабочей смеси вынужден преодолевать дополнительные препятствия, что хорошо заметно при установке клапанов увеличенного диаметра. Следовательно, объем CS должен быть расширен вокруг клапана. Также необходимо модифицировать сегмент прорези клапана возле свечи зажигания и сделать границу между нижней и вертикальной стенками компрессорной станции более гладкой.Вокруг седел клапана не должно быть ступенек или углублений, а коническая выемка седла клапана должна быть не более чем на 30 ° относительно дна CS.

Головка блока цилиндров ВАЗ 2112 изначально имеет полусферический КС, что сводит к минимуму все необходимые доработки и заключается в устранении недостатков серийного производства.

Степень сжатия

Степень сжатия (SC) — это отношение общего объема цилиндра ко всему объему CC. Чем сильнее сжимается топливная смесь перед зажиганием, тем больше работы она проделает после.Увеличивая SJ, мы увеличиваем мощность двигателя, но есть и ограничивающие факторы, такие как увеличение нагрузки на поршень и риск детонации. Стандартные литые поршни двигателей ВАЗ допускают SJ до 11: 1.

Для двигателей с малыми фазами газораспределения увеличение мощности относительно степени увеличения SD хорошо отслеживается в соответствии со следующей таблицей:

Наиболее заметен положительный эффект от разрастания смазочной жидкости в двигателях с широкими фазами открытия клапана.Это связано с тем, что степень заполнения атмосферных двигателей ВАЗ не превышает 100%, то есть динамический SG не превышает статический SG. Динамический СГ — объем топливовоздушной смеси, поступающей в цилиндр, по отношению к объему камеры сгорания. При использовании широкофазных распредвалов на малых и средних оборотах динамический SG ниже статического. Увеличение SD приводит к пропорциональному увеличению динамики, что положительно сказывается на мощности и экономических показателях двигателя.В этом случае необходимо исключить предпосылки возникновения детонации при максимальной степени наполнения цилиндра, что достигается увеличением октанового числа топлива и изменением состава топливовоздушной смеси.

По мере увеличения числа оборотов двигателя цикл сгорания уменьшается, что может привести к неполному сгоранию топлива и, как следствие, к потере мощности. Следовательно, увеличивая LH, мы ускоряем процесс сгорания, что позволяет получить от двигателя максимальную мощность.Как следствие, большинство высокооборотистых бензиновых двигателей с наддувом требуют увеличения LH.

После проведения, которое мы рассмотрели в этой статье, вы сможете полностью раскрыть потенциал двигателя вашего автомобиля!

Для увеличения мощности двигателя ВАЗ 2108 проводится его доработка. В первую очередь тюнинг касается головки рабочего цилиндра. Поскольку прирост крутящего момента зависит от степени заполнения цилиндров горючей смесью, более плотное заполнение блока значительно увеличивает работоспособность двигателя.Чем выше частота вращения вала, тем выше скорость автомобиля ВАЗ.

Причина модификации двигателя

Рабочий объем цилиндров можно увеличить до определенного значения, поэтому доработка направлена ​​на уплотнение смеси. Для этого используют распредвалы со специальными клапанами с увеличенным подъемом. Кроме того, доработка касается устранения неточного стыковки коллекторных каналов и ГБЦ.

Поскольку головка блока цилиндров отечественных автомобилей ВАЗ очень далека от совершенства, возникающие внутри цилиндров вихри значительно замедляют течение смеси.Улучшить параметры Лады 21083 можно только тюнингом внутренней части ГБЦ.

Для этого требуются следующие инструменты и материалы:

• ключи рожковые;
• комплект головок;
Электродрель
• ;
Наждачная бумага
• ;
• набор конусов;
Плоскогубцы
• ;
• графитовая смазка.

Порядок устранения неточностей в ГБЦ следующий.

При уменьшении диаметра стержней требуется замена направляющих втулок. Такой тюнинг не требует больших материальных затрат.

60 — Раздел 13.2 Регулировка зазора клапана, высоты форсунки (синхронизация) и Jake Brake®

Раздел 13.2

Точная регулировка зазора между кнопками клапана, впускными и выпускными клапанами важна для достижения максимальной производительности и экономии.

Точно так же необходимо поддерживать высоту форсунки.

Чтобы обеспечить эффективную работу двигателя и продленный срок службы клапана и форсунки, были установлены требования к измерению / регулировке начального зазора клапана и высоты форсунки.

Сразу же после этого необходимо измерить зазор клапанов и высоту форсунок на всех двигателях Series 60 и, при необходимости, отрегулировать их в начальный период, указанный в таблице. «Период измерения / корректировки»

Таблица 2. Период измерения / корректировки

После того, как были произведены первоначальные измерения и регулировки, любые регулировки, выходящие за рамки этого пункта, должны выполняться только в том случае, если они необходимы для поддержания удовлетворительной работы двигателя.

Примечание. Это изменение по сравнению с исходной рекомендацией, которое требовало проверки и (при необходимости) регулировки зазора клапана и высоты форсунок на расстоянии 190 000 км (120 000 миль).

Примечание. На двигателях, оснащенных Jake Brake®, измерьте зазор клапана и высоту форсунки перед снятием корпусов тормозов. Снимайте только корпуса тормозов, чтобы обеспечить доступ для регулировки.

Зазоры впускных и выпускных клапанов и высота топливной форсунки регулируются с помощью регулировочного установочного винта и контргайки, расположенных на клапанной стороне коромысла.См. Рисунок «Компоненты узла коромысла клапана и топливной форсунки» .

Рис. 1. Компоненты узла коромысла клапана и топливной форсунки

Примечание: Убедитесь, что измеритель высоты посажен на обработанную поверхность так, чтобы наконечник находился в пилотном отверстии. Посторонний материал в пилотном отверстии или на обработанной поверхности может помешать точной установке высоты инжектора.

Высота топливной форсунки измеряется с использованием необходимого указателя высоты форсунки, указанного в таблице. «Проверка таблицы допусков» . На двигателях, оснащенных Jake Brake®, переместите ручку измерителя высоты форсунок в альтернативное положение, под углом 90 градусов к хвостовику. В корпусе форсунки на обрабатываемой поверхности, контактирующей с зажимом форсунки рядом с соленоидом, предусмотрено установочное отверстие для высотомера. См. Рисунок «Использование датчика времени в DDEC II, DDEC III и DDEC IV»

Рисунок 2.Использование датчика времени на DDEC II, DDEC III и DDEC IV

Таблица 4. Проверка таблицы допусков

Примечание. При настройке зазора клапана или высоты форсунки всегда устанавливайте их на размер, указанный в таблице. «Проверка таблицы допусков» .

Отрегулируйте клапаны и установите высоту топливных форсунок следующим образом:

1. Отключить пусковое питание двигателя.
2. Снимите крышку коромысла клапана двигателя, как показано. См. «1.6.2 Снятие и очистка неразъемной крышки коромысла только для дизельных двигателей». для цельного, см. «1.6.3 Снятие и очистка двухкомпонентной крышки коромысла только для дизельных двигателей » для двухкомпонентной крышки коромысла и обратитесь к разделу «1.6.5 Снятие и очистка трехкомпонентной крышки коромысла» для трехкомпонентной крышки рокера.
3. Вставьте прерыватель привода 3/4 дюйма или трещотку в квадратное отверстие в центре шкива коленчатого вала.
4. Направьте двигатель в направлении вращения и наблюдайте за роликами впускного и выпускного клапанов в любом цилиндре, который находится близко к ВМТ (верхней мертвой точке). См. Рисунок «Период перекрытия клапана» .Выберите цилиндр с почти полностью закрытыми выпускными клапанами. Как только выпускные клапаны закрываются, впускные клапаны начинают открываться. Это период перекрытия клапана.

   1. Узел коромысла выпускного клапана	4. Вал коромысла
   2. Узел коромысла топливной форсунки	5. Головка цилиндра
   3.Распредвал	6. Узел коромысла впускного клапана

   Рисунок 3. Период перекрытия клапана

5. Остановить вращение двигателя при перекрытии клапанов. Отметьте, какой это цилиндр, и следуйте последовательности, указанной в Таблице. «Последовательность регулировки зазора клапана и высоты форсунки» правильно отрегулировать клапаны и высоту форсунок. Отсчет времени может быть запущен с любым цилиндром в перекрытии клапанов.

   Цилиндр с перекрытием клапанов	Установить клапаны на цилиндр No.	Установка высоты форсунки на цилиндре №
   6	1	5
   2	5	3
   4	3	6
   1	6	2
   5	2	4
   3	4	1

   Таблица 6.Последовательность регулировки зазора клапана и высоты форсунки

   УВЕДОМЛЕНИЕ:
   Никогда не устанавливайте клапаны и форсунку одного и того же цилиндра одновременно. Это приведет к повреждению двигателя.

6. Для регулировки впускных клапанов вставьте щуп на 0,203 мм (0,008 дюйма) между концом штока клапана и кнопкой клапана на конце коромысла. См. Рисунок «Регулировка впускного клапана» .

   	1. Впускной клапан	4. Контргайка
   	2. Кнопка клапана	5. Щуп
   	3. Узел коромысла впускного клапана	6. Наконечник впускного клапана

   Рисунок 4. Регулировка впускного клапана

7. Ослабьте контргайку и поворачивайте регулировочный установочный винт до тех пор, пока щуп не будет обеспечивать равномерное плавное натяжение между штоком клапана и кнопкой клапана.
8. Затяните контргайку с моментом 41 — 47 Н · м (30 — 35 фунт · фут) и снимите щуп. Снова вставьте щуп, чтобы убедиться, что регулировка не изменилась при затяжке контргайки. При необходимости отрегулируйте.
9. Выпускные клапаны регулируются так же, как и впускные клапаны, за исключением использования щупа 0,660 мм (0,026 дюйма) (только модели 1991 года и более поздние версии). Ранние модели (модели до 1991 г.) используют толщиномер 0,508 мм (0,020 дюйма), как указано в таблице. «Проверка таблицы допусков» . См. Рисунок «Регулировка выпускного клапана» .

   	1. Расположение идентификационной канавки	5. Контргайка
   	2. Кнопка клапана	6. Узел коромысла выпускного клапана
   	3. Шестигранный ключ	7. Щуп
   	4. Регулировочный винт	8. Наконечник выпускного клапана

   Рисунок 5.Регулировка выпускного клапана

   Примечание. В отношении всех двигателей 1991 модельного года были внесены изменения в материал выпускного клапана, который требует другой настройки зазора выпускного клапана. См. «1.4 Клапаны, пружины, направляющие, вставки, уплотнения и вращатели» для идентификации выпускного клапана.

10. После регулировки каждого набора впускных и выпускных клапанов отрегулируйте соответствующую форсунку, указанную в таблице. «Последовательность регулировки зазора клапана и высоты форсунки» . Настройки высоты инжектора и инструменты перечислены в таблице. «Проверка таблицы допусков» .
11. Для работы на природном газе клапаны регулируются так же, как и на дизельном двигателе, за исключением того, что для выпускных клапанов используется щуп 0,036 дюйма (0,914 мм), а для всасывания — калибр 0,011 дюйма (0,279 мм). клапаны.
12. Отрегулируйте высоту топливной форсунки для моделей двигателей, указанных в скобках, поместив маленький конец высотомера в отверстие в корпусе топливной форсунки так, чтобы плоскость манометра была направлена ​​к плунжеру топливной форсунки. См. Рисунок «Использование датчика времени в DDEC II, DDEC III и DDEC IV» .Настройки высоты форсунок для двигателей Series 60 указаны в таблице. «Проверка таблицы допусков» .
13. Ослабьте контргайку коромысла топливной форсунки и поворачивайте регулировочный установочный винт до тех пор, пока выступающая часть (флажок) манометра не пройдет через верхнюю часть толкателя форсунки. Будет разработано точное «чувство». Цель состоит в том, чтобы настроить все шесть форсунок на одинаковое ощущение.
14. Затяните контргайку с моментом 41 — 47 Н · м (30 — 35 фунт · фут). Проверьте регулировку с помощью высотомера и, при необходимости, отрегулируйте установочный винт.Снимите измеритель высоты. См. Рисунок «Регулировка высоты топливной форсунки» .

    	1. Флажок датчика высоты	4. Установочный винт
    	2. Высотомер	5. Контргайка
    	3. Шестигранный ключ (3/16 дюйма)	6. Толкатель топливной форсунки

    Рисунок 6.Регулировка высоты топливной форсунки

15. См. Последовательность регулировки, указанную в таблице. «Последовательность регулировки зазора клапана и высоты форсунки» и переходите к следующему цилиндру в последовательности регулировки.
16. Заблокируйте двигатель в направлении нормального вращения, пока следующий цилиндр в последовательности регулировки не достигнет периода перекрытия клапанов.
17. Повторяйте процедуры регулировки клапана и высоты топливной форсунки, пока не будут отрегулированы все клапаны и топливные форсунки.
18. Заменить крышку коромысла двигателя.
19. Подключите пусковое питание к двигателю.

Отрегулируйте клапаны и настройки топливной форсунки N3 следующим образом. :

1. Отключить пусковое питание двигателя.
2. Снимите крышку коромысла клапана двигателя, как показано. См. «1.6.2 Снятие и очистка неразъемной крышки коромысла только для дизельных двигателей». для неразъемных, см. «1.6.3 Снятие и очистка двухкомпонентной крышки коромысла только для дизельных двигателей» для двухкомпонентной крышки коромысла и обратитесь к разделу «1.6.5 Снятие и очистка трехкомпонентной крышки клапанного механизма » для трехкомпонентной крышки рокера.
3. Вставьте прерыватель привода 3/4 дюйма или трещотку в квадратное отверстие в центре шкива коленчатого вала.
4. Направьте двигатель в направлении вращения и наблюдайте за цилиндром, в котором коромысло форсунки только начинает прижимать плунжер форсунки, впускной и выпускной клапаны должны быть закрыты.
   1. Остановите вращение двигателя и установите циферблатный индикатор с магнитным основанием, чтобы вы могли контролировать подъем рабочего хода форсунки вверх.
   2. Установите подставку циферблатного индикатора на верх кулачкового ролика форсунки. Отрегулируйте пьедестал так, чтобы он мог пройти все движение лепестка вверх.
   3. Продолжайте медленно блокировать двигатель в направлении вращения, пока циферблатный индикатор не перестанет показывать подъем вверх. Стрелка циферблатного индикатора перестанет двигаться, указывая на максимальный подъем.
   4. Это точка максимального подъема ролика форсунки, теперь форсунку можно настроить.
   5. Если вы проворачиваете двигатель за пределами этой точки, вам придется заблокировать двигатель в противоположном направлении как минимум на 1/4 оборота, а затем заблокировать двигатель в направлении вращения до тех пор, пока не будет достигнут максимальный подъем ролика форсунки.
5. Остановите двигатель и отметьте, какой это цилиндр, и следуйте последовательности, указанной в таблице. «Последовательность регулировки положения клапана и форсунки N3» правильно настроить форсунку и клапаны.

   Макс. ход рабочего органа форсунки цилиндра №	Отрегулируйте форсунку на цилиндре №	Регулирующие клапаны на цилиндре №
   6	6	2
   2	2	4
   4	4	1
   1	1	5
   5	5	3
   3	3	6

   Таблица 11.Последовательность регулировки зазора клапана и форсунки N3

6. Теперь эту форсунку можно настроить с помощью следующей процедуры:
   1. Ослабьте контргайку регулировочного винта как минимум на два полных оборота.
   2. Затягивайте регулировочный винт до упора поршня форсунки, значение крутящего момента должно составлять 4,51 Н · м (40 дюймов · фунт).
   3. Открутите регулировочный винт на 3/4 оборота на 0,75 мм ± 0,25 мм (0,03 дюйма ± 0,01 дюйма) и затяните контргайку с моментом 41-47 Н · м (30-35 фунт · фут).
   4. Форсунка отрегулирована.
7. Отрегулируйте клапаны на соответствующих цилиндрах, перечисленных в таблице. «Последовательность регулировки положения клапана и форсунки N3» .

   УВЕДОМЛЕНИЕ:
   Никогда не устанавливайте клапаны и форсунку одного и того же цилиндра одновременно. Это приведет к повреждению двигателя.

8. Для регулировки впускных клапанов вставьте щуп на 0,203 мм (0,008 дюйма) между концом штока клапана и кнопкой клапана на конце коромысла.См. Рисунок «Регулировка впускного клапана» .

   	1. Впускной клапан	4. Контргайка
   	2. Кнопка клапана	5. Щуп
   	3. Узел коромысла впускного клапана	6. Наконечник впускного клапана

   Рисунок 7. Регулировка впускного клапана

9. Ослабьте контргайку и поворачивайте регулировочный установочный винт до тех пор, пока щуп не будет обеспечивать равномерное плавное натяжение между штоком клапана и кнопкой клапана.
10. Затяните контргайку с моментом 41 — 47 Н · м (30 — 35 фунт · фут) и снимите щуп. Снова вставьте щуп, чтобы убедиться, что регулировка не изменилась при затяжке контргайки. При необходимости отрегулируйте.
11. Выпускные клапаны регулируются так же, как и впускные клапаны, за исключением использования щупа 0,508 мм (0,020 дюйма), см. Рисунок «Регулировка выпускного клапана» .

    	1. Расположение идентификационной канавки	5.Контргайка
    	2. Кнопка клапана	6. Узел коромысла выпускного клапана
    	3. Шестигранный ключ	7. Щуп
    	4. Регулировочный винт	8. Наконечник выпускного клапана

    Рисунок 8. Регулировка выпускного клапана

12. Повторить шаги через пока не будут настроены все форсунки и клапаны.
13. Установите крышку коромысла двигателя. См. «1.6.8 Установка неразъемной крышки коромысла» за цельной крышкой рокера и обратитесь к разделу «1.6.9 Установка двух- и трехкомпонентных крышек рокера». для двух- и трехкомпонентных крышек рокеров.
14. Подключите пусковое питание к двигателю.

Раздел 13.2.1

См. Информацию, приведенную в таблице. «Модели Jake Brake® и настройки ведомого поршня» для правильной спецификации регулировки ведомого поршня.

Примечание. Настройки зазора рабочего поршня для разных моделей двигателей не совпадают.

Таблица 16. Модели Jake Brake® и настройки ведомого поршня

Примечание: Выполните следующую регулировку при остановленном и холодном двигателе и температуре масла 60 ° C (140 ° F) или ниже. Выпускные клапаны регулируемого цилиндра должны быть в закрытом положении (коромысло ослаблено).

Регулировки должны выполняться при остановленном двигателе и холодном двигателе с температурой масла 60 ° C (140 ° F) или ниже. Выпускные клапаны на цилиндре должны быть в закрытом положение (ролик коромысла должен находиться на базовой окружности распредвала).

1. Открутите регулировочный винт перемычки в узле ведомого поршня до тех пор, пока конец винта не окажется под поверхностью перемычки в узле ведомого поршня.См. Рисунок «Регулировочный винт ведомого поршня, кроме 790/795» .

   1. Регулировочный винт коромысла и контргайка	4. Контргайка регулировочного винта моста
   2. Регулировочный винт ведомого поршня	5. Мост
   3. Контргайка

   Рис. 9. Регулировочный винт ведомого поршня, кроме 790/795

2. Установите требуемый толщиномер, указанный в таблице. «Модели Jake Brake® и настройки ведомого поршня» между твердой стороной перемычки (стороной без регулировочного винта) и регулировочным винтом коромысла выпускного клапана.

   Примечание. Регулировочные винты рабочего поршня, которые использовались в моторном тормозе Series 60 до августа 1994 года, были винтами сброса. Винты сброса нельзя лицезреть в полевых условиях. Начиная с двигателей августа 1994 года, винтовые сборки в сборе были заменены на блоки Power-Lash®.


   Power-Lash® — зарегистрированная торговая марка Jacobs Vehicle Systems ™.
3. Поворачивайте регулировочный винт ведомого поршня по часовой стрелке до тех пор, пока на щупе не будет ощущаться легкое сопротивление.
4. Удерживая винт в этом положении, затяните контргайку с моментом 34 Н · м (25 фунт · фут).Снимите щуп.
5. Поместите щуп из шага 4 между регулировочным винтом и регулировочным винтом коромысла. Поворачивайте регулировочный винт по часовой стрелке до тех пор, пока на щупе не будет ощущаться легкое сопротивление. См. Рисунок «Регулировочный регулировочный винт» .

   Рис. 10. Регулировочный регулировочный винт

6. Удерживая регулировочный винт в этом положении, затяните контргайку с моментом 47 Н · м (35 фунт · фут).
7. Повторите процедуры регулировки из шагов с 1 по 6 для остальных цилиндров.При необходимости поверните двигатель, чтобы установить выпускные клапаны в закрытое положение для регулировки рабочего поршня.

Отрегулируйте зазор рабочего поршня модели 790/795 Jake Brake® следующим образом:

1. Вращайте регулировочный винт до тех пор, пока твердая сторона узла перемычки ведомого поршня не коснется выпускного клапана, и пружины клапана не начнут сжиматься, затем поверните еще на один оборот.

   Примечание: Подождите не менее 30 секунд, пока масло не вытечет из регулировочного винта J-Lash. Если температура масла ниже комнатной (ниже 16 ° C [60 ° F]), подождите не менее двух минут, пока масло не стечет с регулировочного винта J-Lash.

   УВЕДОМЛЕНИЕ:
   Неправильная установка зазора может привести к серьезному повреждению двигателя.

2. Используя шестигранный ключ на 3/16 дюйма, выкручивайте ТОЛЬКО регулировочный винт до тех пор, пока щуп не станет нужного размера (указан в Таблице «Модели Jake Brake® и настройки ведомого поршня» ) может быть вставлен между твердой стороной узла перемычки ведомого поршня и выпускным клапаном. См. Рисунок «Установка зазора ведомого поршня» .

   	1. Регулировочный винт J-образного зазора	3. Пружина выпускного клапана
   	2. Рабочий поршень

   Рис. 11. Установка зазора ведомого поршня

3. Отрегулируйте регулировочный винт так, чтобы на щупе чувствовалось легкое сопротивление. Не выкручивайте регулировочный винт больше, чем требуется для получения легкого сопротивления щупу.С помощью отвертки удерживайте регулировочный винт на месте и затяните контргайку с моментом 38 Н · м (28 фунт · фут). См. Рисунок «Установка зазора ведомого поршня» .

   Примечание: Если регулировочный винт J-Lash откатывается до тех пор, пока он больше не сжимает пружину ведомого поршня, масло попадет в винт, и регулировка будет неправильной. В этом случае повторите шаг 2. и шаг 3 .

   Примечание: для приложений модели 795 перейдите к шагу 4 .

4. Удерживая прочный регулировочный винт на месте, затяните контргайку с усилием 38 Н · м (28 фунт · фут).
5. Еще раз проверьте настройки ресниц. Если настройка ресниц неправильная, повторите шаг 1. через шаг 3 .

   Примечание. После того, как моторный тормоз был задействован, вы не сможете проверить регулировку моторного тормоза для двигателей с помощью регулировочных винтов J-Lash ™. Это связано с тем, что масло остается в регулировочном винте J-Lash ™. Если вы не уверены в настройке, повторите шаг 1. и шаг 4 .

6. Повторить шаг 1 через шаг 5 для оставшегося рабочего поршня на том же цилиндре.
7. Повторить шаг 1 через шаг 5 для остальных цилиндров.

   ТРАВМА ГЛАЗА
   Во избежание травм из-за брызг масла используйте соответствующие средства защиты глаз (защитную маску или защитные очки) при выполнении процедуры испытания масла.

   ПОЖАР
   Во избежание травм в результате пожара, локализируйте и устраняйте утечки легковоспламеняющихся жидкостей по мере их возникновения. Если не устранить утечки, это может привести к пожару.

8. Установите все оставшиеся компоненты, снятые для этой процедуры.

   Примечание. Убедитесь, что все провода находятся вдали от движущихся частей.

9. Завершите установку установкой крышки коромысла. См. «1.6 Крышка коромысла». .
10. Заведите автомобиль и заведите его, чтобы убедиться в правильной работе Jake Brake®.

— культовый автомобиль

Еще одна модель Волжского автозавода — ВАЗ 21099 — получила путевку в жизнь в конце 1990-х годов.Он выпускался в течение 15 лет, прошел ряд модификаций и пользовался устойчивым спросом практически на всей территории России. Автомобиль экспортировался под разными названиями, что никак не отразилось на технических характеристиках автомобиля. Например, такое звучное экспортное название, как Lada Form или Lada Samara Saloon.

Все параметры ВАЗ 21099 годами сохранялись неизменными, и только когда КБ АвтоВАЗ приступили к очередной модификации автомобиля, в агрегаты и агрегаты вносились изменения с некоторым опережением, чтобы не было отставания в поставках, которые были рассчитаны приблизительно, и в большинстве случаев сборочные цеха завода не успевали за отделом продаж.

Однако любое масштабное производство грешит перебоями в поставках, это нормальный процесс и нет ничего удивительного в том, что потребители получили ВАЗ 21099 на несколько месяцев позже обещанного. Автомобиль в первые годы выпускался на украинском автозаводе ЗАЗ, даже обозначался соответствующим образом — ЗАЗ 21099. Это вносило некоторую неразбериху, но все неточности устраняли по мере поступления.

, а позже и Спутник 21099 отличался длинными передними крыльями.Вернее, это были не длинные, а цельные передние крылья, так как иногда на моделях 2108 и 2109 устанавливались короткие, которые как бы обламывались по линии решетки радиатора, а продолжением их являлась отдельная деталь накладки фары. . У длиннокрылой машины не было шва на конце переднего крыла, а у короткокрылого шва был — вот и вся разница.

Двигатель на ВАЗ 21099, бензиновый карбюраторный, был двух типов, различающихся объемом — 1,3 и 1,5 литра.Эти моторы оснащались форсунками центрального впрыска на определенный период времени. При удачной настройке электроники инжектора автомобиль стал экономичным, с приличным потенциалом мощности, но, как правило, система впрыска работала не очень хорошо, вызывая массу нареканий. За время производства ВАЗ 21099 было две попытки супермодифицировать машину, под заказ планировалось выпускать мощную Lada Sport с восьмицилиндровым двигателем и полноприводный джип Lada Victori.

Первый проект провалился, даже не начавшись, потому что никого не хотел ездить на спортивных Ладах не нашлось, да еще за такую ​​космическую цену. Lada Virtory хоть и была выпущена в нескольких экземплярах, но также не нашла своего покупателя из-за чрезмерно высокой стоимости. В итоге выпуск ВАЗ 21099 продолжился в тривиальной версии, принятой на вооружение широкой публикой (хэтчбек и седан). Помимо типа кузова, покупатель мог также выбрать тип двигателя — карбюратор ВАЗ 21099 или инжектор ВАЗ 21099и.

Все тут понял, что машину с карбюратором потом ни с того ни с сего продавать, а вот с инжектором продать можно. Поэтому выбор обычно делался в пользу электронного впрыска. Народа было много, но русский водитель не побоится.

продавался хорошо, ремонт был недорогим, запчасти были любые, мастеров по ремонту тоже было предостаточно. А на фоне становившихся все более крупных иномарок, сервис которых выливался в пятизначную цифру, не говоря уже о стоимости иномарок, ВАЗ 21099 выглядел как беспрецедентно дешевый автомобиль.

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда у него не заводится машина. ВАЗ 2109 — иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание — это АКБ. Особенно, если машина стояла в гараже или на стоянке больше недели.Батарея имеет свойство терять заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно добавляется ток.

Зажигание

А что делать, если даже при заряженном аккумуляторе ВАЗ 2109 не заводится? Проблема искать в системе зажигания.Первое, на что стоит обратить внимание — это трамблер и его провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. И автомобилист в нажеже, что машина «вот-вот заведется», крутит стартером на 20-30 секунд. И так до тех пор, пока снова не вставлю аккумулятор. Этого делать категорически нельзя. Стартер следует крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто сажаете аккумулятор. Бывает, что машина не заводится из-за плохой искры.Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре, по одному на каждый цилиндр. На пробой указывает наличие искр на стыке свечей с проводом. Особенно хорошо это видно ночью. По периметру провода время от времени проскальзывают небольшие искры, часто сине-белые. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залил разбрасыватель

Такая ситуация бывает после использования автомобиля в дождливую погоду или после мойки двигателя.

Если она одна, то ее можно диагностировать с помощью мультиметра.Отсутствие напряжения указывает на то, что элемент не может производить ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров должен быть поврежден.

Свечи

После снятия армированной трубки (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом извлеките элементы наружу.

Что делать, если ключа нет?

Если свечного ключа нет, можно высушить его детали другим способом. Для этого автомобиль переводится на «нейтраль», включается зажигание.Далее нагрейте педаль газа до пола и включите стартер на 5 секунд. Таким образом, в камеру сгорания попадает большое количество воздуха — свеча успешно просушивается. Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому злоупотреблять этим способом не стоит, чтобы двигатель не работал «на всухую».

Грязный фильтр

Его засор доводит до того, что ВАЗ не заводится 2109. И неважно, карбюратор моторный или инжекторный.Легко проверить состояние воздушного фильтра. И на карбюраторе, и на инжекторе нужно снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая). Затем вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствует пыль и грязь, воздух через них не может проходить в камеру сгорания. Отсюда и получается, что карбюратор ВАЗ 2109 не заводит: стартер вращается, есть искра.Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

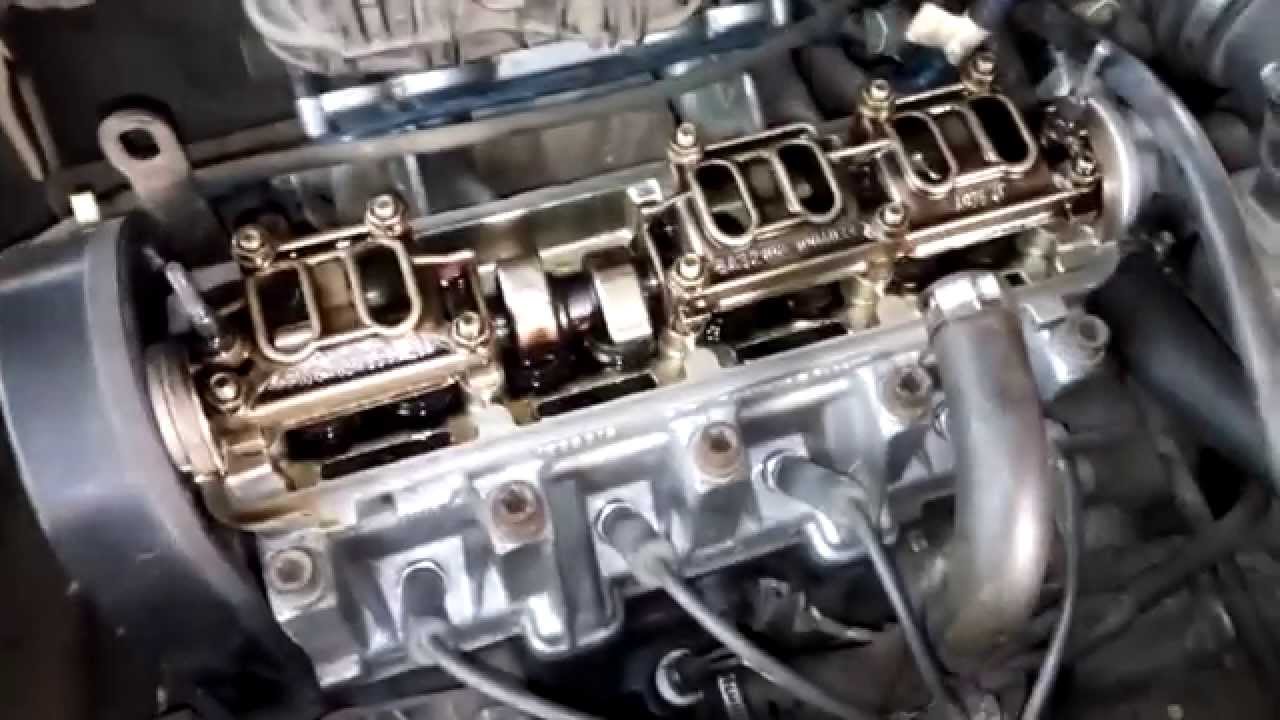

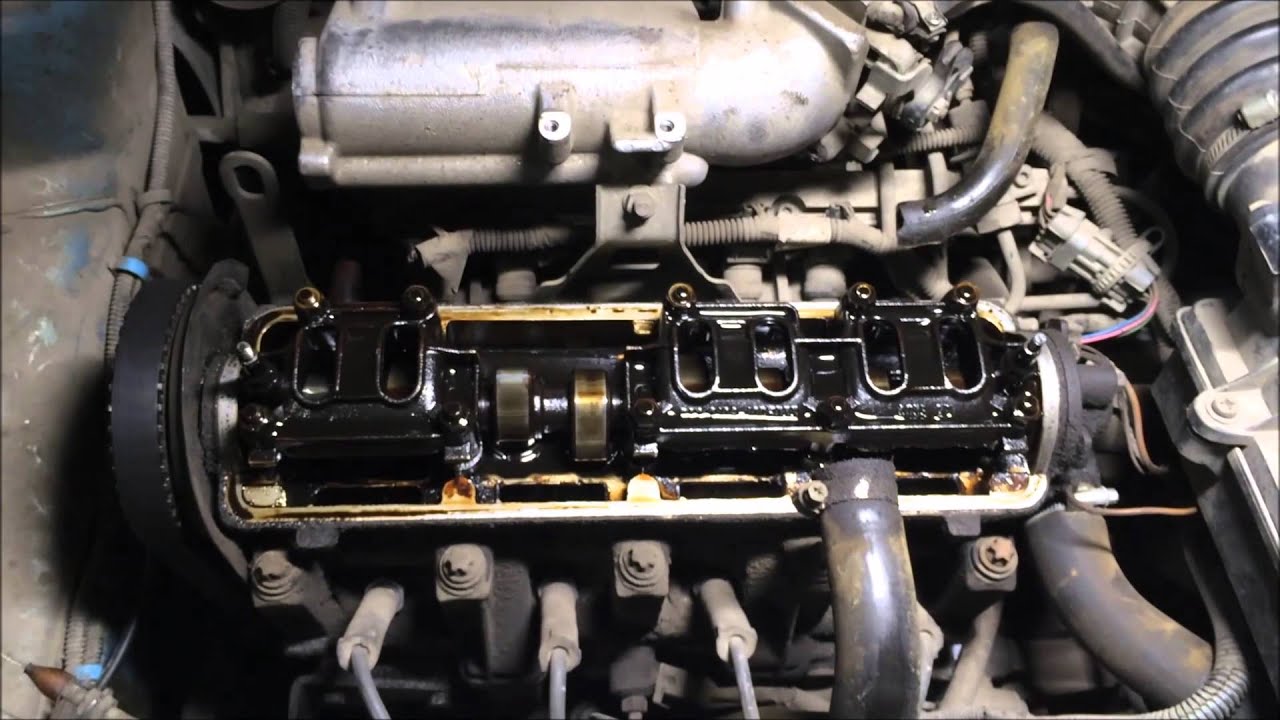

Клапанные зазоры

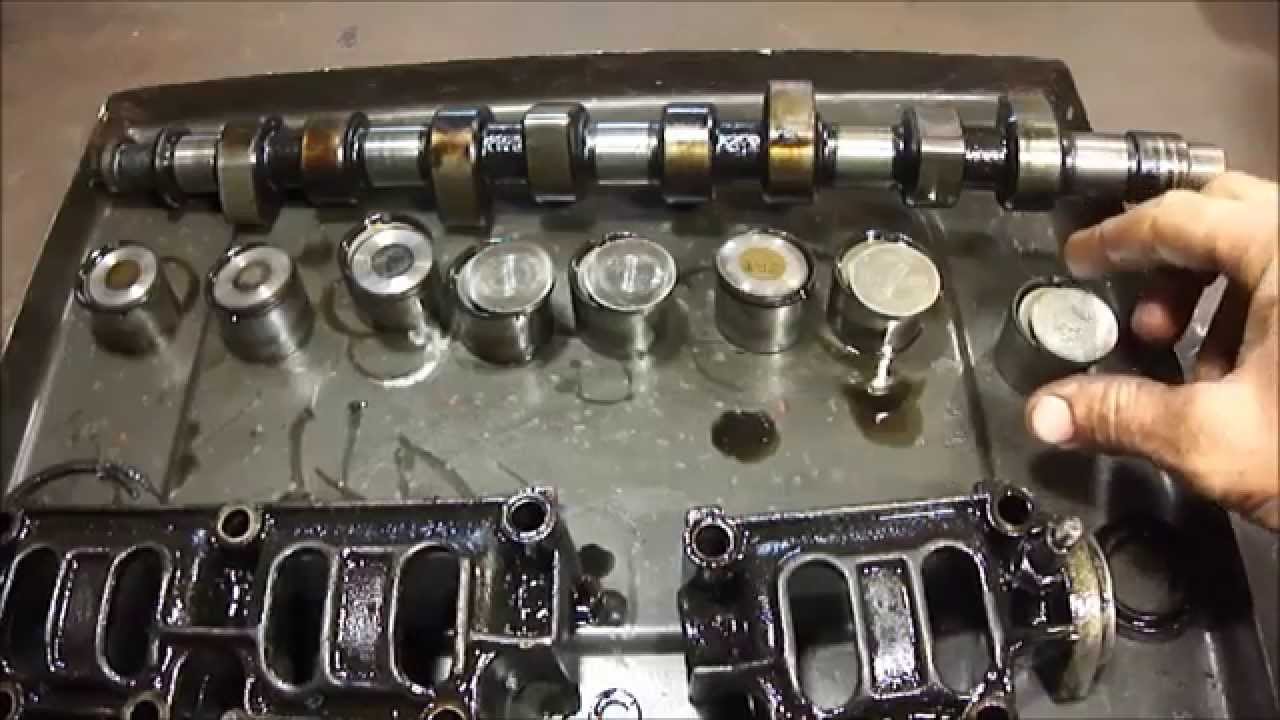

На карбюраторных «восьмерках» и «девятках» с двигателем нет гидрокомпенсатора. Из-за этого клапанный зазор следует выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный забор и выпуск топлива, поэтому двигатель дает сбой — запускается с трудом.Они выставляются с помощью регулировочной и контргаек.

Масло

Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь. Зимой густое масло стекает вниз и при попытке запустить в верхнюю часть цилиндра выливает бензин, который растворяет его и смывает со стенок.

ГРМ фазы

Что делать, если нет форсунки ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ.Возможно, слетело с меток и система не в состоянии отработать фазу.

Стартер

Если не крутится даже при заряженном аккумуляторе, скорее всего он пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку с реле стартера.
2. Выкрутить и снять клемму электропривода тягового реле.
3. Снимите болты защиты двигателя.

Далее необходимо снять стартер. Для установки нового элемента необходимо соблюдать определенные правила:

• Все гайки крепления перекручивать попеременно с равномерным усилием.Так вы снизите риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые накладки.
• Установить на место защиту двигателя.

И, конечно же, главное при замене этого элемента — сначала отсоединить клемму АКБ.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Почему не заводится двигатель 2109 на холодном? Почему машина не заводится? Не заводится из-за проблем с ГРМ или поршневой группой

«Мы подробно разобрали причины, по которым ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжектора ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, во что смотреть и в каком порядке, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не заводится, то здесь работает старое правило: «Либо греть нечего, либо зажигать нечего.То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если на свече зажигания проскакивает искра, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ.Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить.Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно возрасти; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться, либо прокрутиться.

Соответственно ДПКВ не работает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутится и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет целостности.По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверьте, подается ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 инжектор 21099 электрический, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Опять же, понять засорен фильтр или нет, можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Когда форсунки забиваются, они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за забитых форсунок бывает сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 в морозных условиях.Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не соскользнул, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе. Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась.Эта ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель авто. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, то выхлопные газы будет сложно отводить и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель форсунки ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не запускается, но следует помнить, что есть особые случаи, в которых может помочь только СТО.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду.Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей в карбюраторных двигателях предусмотрен ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Вам нужно запустить двигатель в следующей последовательности:

• Открыть капот и накачать топливо ручной педалью бензонасоса
• Потяните ручку воздушной заслонки на себя
• Накачать бензин в коллектор с помощью педали акселератора
• Не нажимая педаль газа запустить двигатель

Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа. Здесь главное не переборщить, иначе можно залить свечи и двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все ясно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла вязкостью 5w40.

Еще один вариант решения этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только холодная, но и горячая, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, что делает запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы виден черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, в холодном состоянии двигатель не запустится.В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный фильтр. Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может затруднить запуск двигателя в холодную погоду. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы.В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым на холодном ВАЗ 2109 сложно заводиться.Если ни один из этих советов не помог, то лучше обратиться к специалисту.
