УАЗ 31519 | Проверка и регулировка зазора клапанов

Руководства ￫ УАЗ ￫ 31519 (Хантер)

3.1.2.1.2. Проверка и регулировка зазора клапанов
ОБЩИЕ СВЕДЕНИЯ

Зазор клапанов следует регулировать только в случае обнаружения неправильной регулировки, замены или притирки клапанов, замены толкателей или распределительного вала.

Проверка

МОДЕЛИ 1905 см3 И 1998 см3 C 16 КЛАПАНАМИ

Модели 1905 см3 и 1998 см3 с 16 клапанами имеют автоматическую регулировку зазоров клапанов.

ОСТАЛЬНЫЕ МОДЕЛИ

Зазор клапанов проверяется щупом между кулачком и толкателем.

Перед проверкой зазора двигатель при открытом капоте должен остывать по крайней мере 2 часа.

Пример вычисления толщины регулировочной пластинки клапана
I – впускной клапан,
E – выпускной клапан,
1 – измеренный зазор,
2 – различие между 1 и 3,		 3 – необходимый зазор,
4 – толщина установленной пластинки,
5 – толщины новой пластинки

Расположение клапанов

ADM – впускные клапаны,

ECH – выпускные клапаны,

1 – маслопровод смазки подшипников распределительного вала

ПОРЯДОК ВЫПОЛНЕНИЯ
1.
Снять крышку головки блока цилиндров.
2. Нарисовать схему двигателя на бумаге. Показать положение каждого клапана вместе с указанным клапанным зазором. Выше каждого клапана нарисовать две линии для записи (1) действительного зазора и (2) величины требуемой регулировки.
3. Повернуть коленчатый вал до полного закрытия впускного клапана цилиндра №1 (со стороны маховика), т.е. кулачок распределительного вала должен быть направлен вверх. Щупом измерить зазор между кулачком и толкателем и записать его на линии 1.
4. Повторить измерение для остальных семи клапанов, поворачивая коленчатый вал по мере необходимости так, чтобы рассматриваемый кулачок всегда был направлен вверх.
5. Вычислить разницу между каждым измеренным зазором и необходимым зазором и записать его на линии 2.
6. Если измеренный зазор не соответствует необходимому, необходимо произвести регулировку.

Рабочий зазор клапанов (холодный двигатель):

 – впускной клапан: 0,20 мм;
 – выпускной клапан: 0,40 мм;
 – допуск: ±0,05 мм.

Один из методов последовательности проверки зазора клапанов

Довести до полного открытия выпускной клапан цилиндра №

Отрегулировать зазор следующих клапанов

1

впускной 3 цил. , выпускной 4 цил.

2

впускной 4 цил., выпускной 2 цил.

3

впускной 2 цил., выпускной 1 цил.

4

впускной 1 цил., выпускной 3 цил.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверить зазор клапанов в соответствии с вышеописанным методом и записать измеренные величины зазоров.
2. Снять приводной ремень распределительного вала.
3. Снять маслопровод смазки подшипников распределительного вала, распределитель, болт крепления подшипника №1 и фланец распределительного вала.
4. Вставить стальной специальный стержень диаметром 10 мм (длиной 70 мм) в шкив распределительного вала и отвинтить болт крепления этого шкива.
5. Отвинтить болт под скобой крепления трубопровода охлаждающей жидкости (жидкость из системы охлаждения сливать не следует) и извлечь листовой кожух.
6. По порядку отвинтить гайки крепления крышек подшипников распределительного вала.
7. Отделить крышку №1 (около распределителя) от ее бокового уплотнения и снять остальные крышки (крышки №2 и 4 обозначены).
8. Извлечь распределительный вал с правой стороны.
9. Извлечь толкатели и установить их в ряд по порядку (толкатель показан стрелкой).
10. Снять регулировочные пластинки и измерить их толщину.
11. Определить необходимую толщину регулировочных пластинок:
      – если измеренная величина зазора слишком мала, то следует установить пластинку меньшей толщины, на величину, записанную на линии 2;
      – если измеренная величина зазора слишком большая, то следует установить пластинку большей толщины, на величину, записанную на линии 2.
12. Провести на рисунке еще три линии ниже каждого клапана.
13. На линии (4) нанести измеренную толщину пластинок, которые были сняты с двигателя, затем добавить или вычесть разницу с линией (2), чтобы получить необходимую толщину пластинок, и записать на линии (5).
Предупреждение

После замены одной из деталей системы газораспределения или после притирки клапанов следует установить 8 регулировочных пластинок толщиной, по крайней мере, 2,15 мм.
14. Установить толкатели с пластинками необходимой толщины.
15. Установить распределительный вал и крышки подшипников. Следует соблюдать порядок установки. Затянуть крышки подшипников моментом 15 Нм.
16. Провернуть распределительный вал при помощи болта шкива и проверить зазор клапанов. В случае обнаружения неправильного зазора регулировку необходимо повторить.
17. Проверить, находится ли коленчатый вал в положении установки системы газораспределения.
18. Заменить боковое уплотнение крышки подшипника №1, смазать герметизирующей пастой две поверхности уплотнения и нижнее соединение.
19. Установить фланец крепления распределительного вала.
20.
 Установить новое уплотнение распределительного вала со стороны привода (приспособление 7.0153 Е вместе с болтом и прокладкой шкива).
21. Установить листовой кожух без затягивания крепежных элементов.
22. Отцентрировать кожух при помощи стержня диаметром 10 мм.
23. Установить шкив распределительного вала и вставить в соответствующее место стержень установки системы газораспределения.
24. Затянуть болт крепления шкива моментом 80 Нм.
25. Ввинтить болты крепления кожуха.
26. Установить канал смазки подшипников распределительного вала, распределитель, крышку головки блока цилиндров и подсоединить провода.
27. Установить приводной ремень распределительного вала.
28. Отрегулировать угол опережения зажигания.

Как отрегулировать клапан на УАЗе

Каждый автолюбитель хочет иметь исправный автомобиль, чтобы можно было не волноваться при передвижении. Большую роль в этом играет правильный доступ в двигатель топлива и вывод отработанных газов. «Чихание» или «выстрелы» в глушитель — все это может происходить от неправильной установки зазора клапанов газораспределительного механизма. Ремонт в этом случае не составит большого труда, главное правильно выставить ВМТ (верхнюю мертвую точку) и соблюдать порядок при регулировке.

Осмотрите крышку трамблера, найдите провод, который идет к свече первого цилиндра (ближайший к радиатору). Снимите крышку трамблера и запомните место, где долженнаходится бегунок, чтобы искра шла на свечу 1 цилиндра. Посмотрите на трамблер сверху — положение должно быть «на 10 ч». Снимите клапанную крышку, отсоедините от нее все навесные элементы.

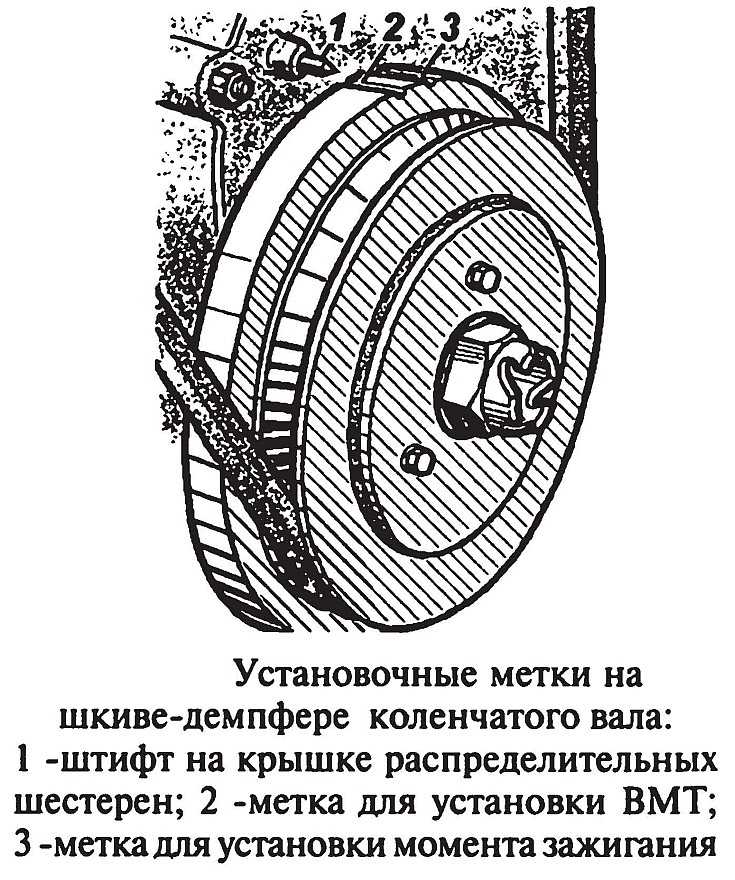

Осмотрите шкив коленчатого вала. На нем должно находиться 2 или 3 риски.Совместите третью (вторую), т.е. последнюю справа по направлению вращения риску с направляющим на блоке цилиндров (шкив вращается по часовой стрелке). Вставьте «кривой стартёр» и совместите указанную риску с направляющим. Если нет возможности применить его, топроверните вал вручную — за шкивы и ремни, вставьте в корончатую гайку отвертку и проверните его, используя подходящий рожковый ключ.

Посмотрите на бегунок трамблера после совмещения рисок. Когда он расположен в нужном (пункт 1) месте, значит поршень 1-го цилиндра находится в ВМТ. Клапана в этот момент закрыты, поэтому можно их регулировать. Нажмите на коромысло, будет ощущаться зазор. В друг случае производите регулировку клапанов 4-го цилиндра.

Выставьте на регулировочном щупе зазор 0.35 мм. Учитывайте, что щуп должен входить с незначительным, однако ощутимым усилием. Вставьте его в зазор между клапаном и коромыслом. Ослабьте контргайку, поверните регулировочный болт влево или вправо, в зависимости от необходимости увеличить или уменьшить зазор . Зазор 0.35 выставьте на всех клапанах всех цилиндров. Если температура воздуха от -5 до 0 градусов, то сделайте его 0.4 мм.

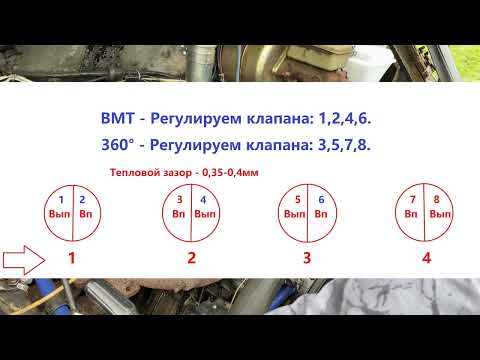

Поверните коленчатый вал на 180 градусов после регулировки зазора на 1-м цилиндре и произведите то же самое со вторым. Определяйте поворот либо по бегунку трамблера, либо по засечке на шкиве. После этого поверните его еще на 180 градусов и отрегулируйте 4-й цилиндр, затем снова на 180 градусов и 3-й. Порядок работы цилиндров двигателей 417 и 421 такой: 1-2-4-3. Поставьте клапанную крышку, присоедините к ней навесное оборудование.



Как поменять лампочку фары на Шевроле Лачетти
Зачем нужен карбюратор
Преимущества и недостатки резиновых и тканевых ковриков для автомобиля

Как опознать модель сигнализации по брелку
Как устранить течь системы охлаждения
Как устроен автомобильный двигатель

Как отрегулировать карбюратор на УАЗе 🚩 регулировка карбюратора УАЗ 🚩 Ремонт и обслуживание

Как отрегулировать карбюратор на УАЗе 🚩 регулировка карбюратора УАЗ 🚩 Ремонт и обслуживание

Пожалуйста, включите JavaScript для лучшего использования

Карбюратор К-151, широко применяемый на автомобилях, достаточно надежен и требует минимального обслуживания, связанного с промывкой, очисткой и регулировкой. В процессе настройки прибора помните, что неправильные действия могут привести к неисправности К-151. Регулировка карбюратора производится без его снятия с двигателя.

Вам понадобится

  • — набор соединительных колец и плоских ключей;
  • — груша резиновая;
  • — суппорт;
  • — плоскогубцы;
  • — отвертка;

Инструкция

Для регулировки поплавкового механизма снимите крышку карбюратора. Резиновая воздуходувка для удаления около 25% топлива из поплавковой камеры. Затем установите коленчатый вал мотора в положение, не мешающее топливному насосу, и начните вручную подкачивать бензин, наблюдая за повышением его уровня в камере. Прекратите сцеживание в тот момент, когда этот уровень стабилизируется. Измерьте толщину поплавковой камеры штангенциркулем. Он должен быть 21,5 мм (в идеале) или 19-23 мм (некритичный). Для увеличения уровня топлива отверткой подденьте язычок поплавка. Чтобы уменьшить расход топлива, опустите его вниз, удерживая поплавок другой рукой. После изгиба трости повторно проверьте уровень топлива в поплавковой камере. Регулировку совмещают с регулярной чисткой и промывкой карбюратора.

Для регулировки производительности ускорительного насоса снимите карбюратор с двигателя. Заполните его топливом и установите воронку над стаканом. Полностью откройте дроссельную заслонку и держите открытой 3-5 секунд, затем закройте на 1-2 секунды. Эту операцию повторяют 10 раз подряд. Объем собранного в стакане топлива должен быть близок к норме, указанной в техпаспорте карбюратора. Производительность ускорительного насоса регулируют вращением регулировочной иглы на дренажном канале. Для уменьшения производительности поворачиваем ее, для увеличения — заворачиваем.

Регулировку пусковой системы производить без снятия карбюратора с двигателя. Для этого приоткройте дроссельную заслонку, поверните ее до упора и зафиксируйте проволокой или резинкой рычаг управления пусковой системой. Отпустите дроссель и измерьте зазор между его кромкой и стенкой смесительной камеры. Он должен быть 1,5-1,8 мм. При необходимости отрегулируйте зазор, ослабив контргайку и повернув винт-упор с плоской гайкой на рычаге дроссельной заслонки. Меняйте его положение каждый раз не менее чем на пол-оборота. При окончательной затяжке стопорной гайки плоскость головки винта должна быть перпендикулярна плоскости кулачка.

Измерьте зазор между рычагами на оси воздушного клапана. При повернутом до упора рычаге ударно-спусковой системы и полностью открытой воздушной заслонке он должен составлять 0,2-0,8 мм. карбюраторы старых выпусков регулируют зазор вращением резьбовой головки тяги управления пусковой системы. На более современных карбюраторах зазор регулируют, поворачивая винт крепления колодок на кулачковом спусковом устройстве и перемещая его вверх или вниз с последующим затягиванием винта.

Регулировка зазора по нижней кромке воздухоотводчика при наличии разрежения в полости диафрагменного механизма и при полностью втянутом штоке стартера. Для этого способа фиксации, описанного выше, рычаг управления пусковой системой прижимают к верхнему Г-образному штоку диафрагмы, имитируя вакуум. Зазор между краем воздушного дефлектора и стенкой воздушного колпака должен быть 5-7 мм. Для ее исправления выверните винт, крепящий полудуплексный рычаг пускового устройства в верхней крышке карбюратора. Переведя рычаг в положение воздушной заслонки, затяните винт и еще раз проверьте зазор.

Снимите воздушный фильтр, запустите двигатель и прогрейте его до нормальной рабочей температуры. Слегка надавив на педаль газа, полностью потяните рычаг управления воздушной заслонкой. Отверткой откройте воздушную заслонку до упора и убедитесь, что двигатель работает на оборотах 2500-2700 об/мин, для регулировки оборотов ослабьте контргайку на регулировочном винте упора рычага дроссельной заслонки основной камеры. Для увеличения частоты вращения коленчатого вала поверните винт вниз – заверните. После завершения регулировки затяните контргайку. Кроме того, эту регулировку можно производить без вращения регулировочного винта-фиксатора. Для этого аккуратно отогните рычаг дроссельной заслонки подходящими пассатижами.

Совет полезен?
