Как регулируются зазоры клапанов ВАЗ-2109

Для обеспечения компенсации расширений клапанов двигателя ВАЗ-2109 предусматривается зазор для впускных клапанов в размере 0,2 миллиметра, а для выпускных – 0,35 миллиметра. При этом погрешность не должна превышать 5 сотых.

Обычно регулировку клапанов следует производить после того, как двигатель прошел капремонт либо в случае появления характерного цокающего звука. Кроме этого, потребность в регулировке клапанов определяется еще и пробегом автомобиля. Такое действие следует выполнять каждые 30 тысяч километров. Сделать это можно, обратившись на станцию технического обслуживания автомобилей либо своими руками.

Подготовка к регулировке клапанов

Прежде чем начать регулировать клапана на ВАЗ-2109, следует обзавестись всеми инструментами, которые могут понадобиться в процессе данной работы. А именно:

• отвертка;
• набор гаечных ключей;
• пинцет;
• регулировочные шайбы;
• специальный набор для произведения регулировки клапанов;
• прокладка крышки клапанов;
• герметик.

Автомобиль устанавливается на ручной тормоз. Одно из передних колес вывешивается при помощи домкрата таким образом, чтобы его можно было вращать.

При этом должна быть включена 5-я передача (если нет такой возможности – 4-я).

Далее следует:

• отсоединить патрубки от крышки клапанов;
• снять корпус очистителя воздуха;
• все тросики проводов заслонок отсоединить от карбюратора;
• для того чтобы коленвал легче проворачивался, можно выкрутить свечи;
• отвернуть 2 гайки, за счет которых крепится крышка, а затем снять ее. От остатков масла очистить верхнюю часть головки блока цилиндров;
• с ремня ГРМ снять переднюю крышку;
• поршень первого цилиндра выставить в ВМТ такта сжатия. Для выполнения данного действия следует повернуть колесо таким образом, чтобы метка на шкиве распредвала соединилась с меткой, имеющейся на задней крышке плоскозубого ремня.

Читайте также: Замена сальников коленвала ВАЗ-2109

Для того чтобы держать контроль над правильностью установки поршня, необходимо использовать смотровое окно, расположенное на картере сцепления.

Порядок регулировки клапанов

Чтоб работа была проведена более качественно, следует разметить шкив распредвала еще и дополнительными метками, расположенными по кругу, причем каждые 90 градусов. Во время поворота на это количество градусов коленвал должен сделать оборот на 180. Таким образом, каждый последующий поршень будет входить в верхнюю мертвую точку такта сжатия.

1. Совмещаем отметки, имеющиеся на задней панели кожуха ремня ГРМ со шкивом. Проворачиваем по часовой стрелке распредвал приблизительно на 2-3 зубца. Делается это при помощи ключа на 17, которым необходимо захватить гайку крепления шкива. Благодаря данному действию, от толкателей смогут полностью отойти кулачки распредвала.

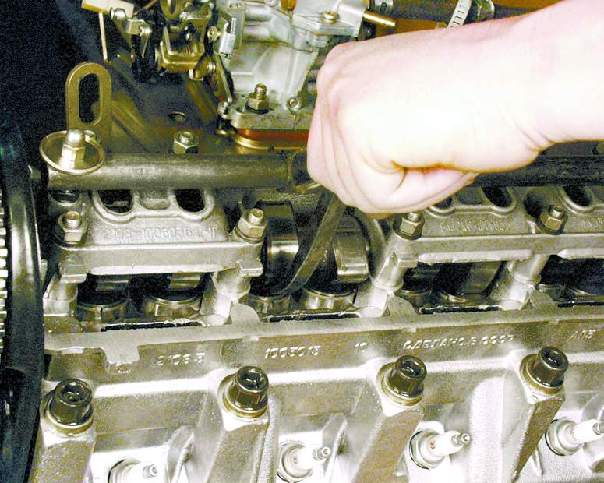

2. Берем щуп регулировки клапанов и измеряем имеющийся зазор. Он должен благодаря легкому толкательному движению перемещаться между кулачками.

Если зазоры оказались таковыми, что не соответствуют минимальным размерам, необходимо выполнить следующие действия:

1. Непосредственно на шпильку корпуса подшипника распредвала устанавливается приспособление, при помощи которого и производится регулировка клапанов.
2. Толкатель проворачивается до тех пор, пока отверстие не будет направлено к мастеру. Благодаря рычагу следует установить толкатель до упора, зафиксировав такое положение.
3. Взять в руки длинный, крепкий и острый предмет, которым можно поддеть регулировочную шайбу. Последнюю следует извлечь при помощи пинцета. На ней будет вынесена ее толщина.

Для того чтобы правильно подобрать толщину новой шайбы, стоит прибегнуть к таким расчетам: к толщине снятой шайбы прибавить разницу между результатом, который показал замер зазора и тем, что указан согласно инструкции.

Читайте также: Как снять моторчик печки ВАЗ-2109

Новая шайба устанавливается на место старой, причем обязательно, чтобы ее маркированная сторона была направлена вниз. Данную операцию следует проводить до тех пор, пока зазор не получится необходимого размера.

Аналогичный порядок регулировки клапанов необходимо применять и для всех остальных цилиндров.

Как вам статья?

Регулировка зазоров клапанов ВАЗ 2109, 2108

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

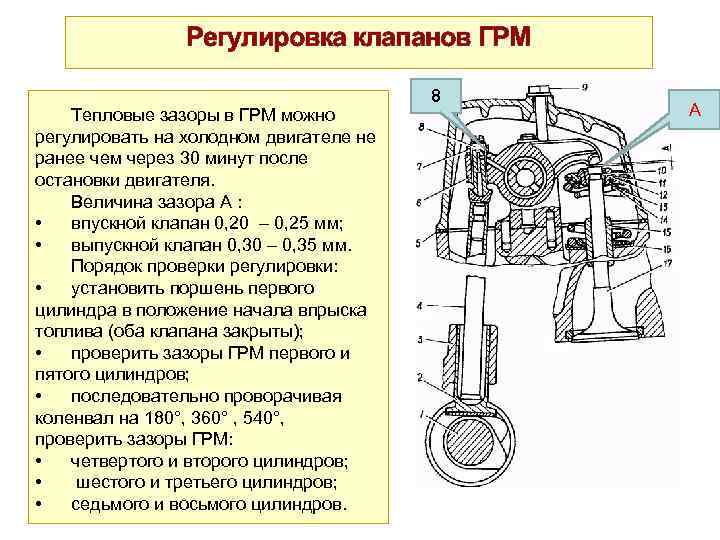

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108

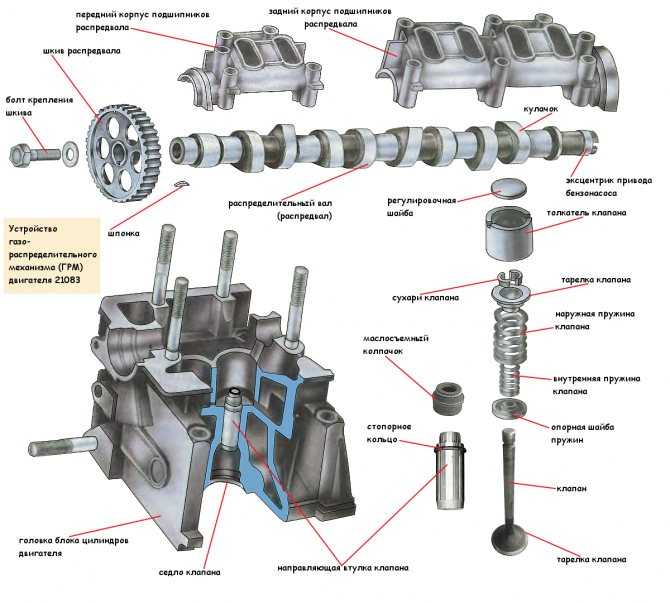

Схема 2. Газораспределительный механизм ВАЗ 2109, 2108

Содержание

1. Регулировка зазоров клапанов ВАЗ 2109, 2108
2.  Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108
3. Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео
4. Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108
5. Итог

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

• Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
• Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
• Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

1. Установить специальное ВМТ или же провести метки.
2. Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
3. В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

 Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на  шкиве распределительного вала совпадала с меткой на крышке зубчатого вала.  Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на  клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах  1 и 5  зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов.
