Схема замка зажигания ВАЗ-2109 (карбюратор, инжектор)

Чтобы завести автомобиль и привести его в движение, первое что мы должны сделать – разместить ключ в замке зажигания, тем самым запустив двигатель. Также с помощью этого устройства можем завершать работу двигателя и управлять режимами электроники.

Замок зажигания – пусковой механизм электрооборудования, который подает напряжение в электрическую цепь. Стартер прокручивает двигатель за маховик, большой диск с зубьями, располагающийся между сцеплением и двигателем. Во время пуска зубья стартера и маховика приводятся в положение зацепления. В это время двигатель вращается по сигналу управления из этого замка с помощью мощности аккумулятора.

Читайте также:Каково устройство печки ВАЗ-2109 с низкой и высокой панелью

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

Схема замка зажигания

В целом схема замка для зажигания ВАЗ-2109 представлена механической и электрической частями. Механика регулирует блокировку передних колес, если ключ не вставлен в замок, то они заблокированы. Электрическая часть – подача напряжения, зависящая от положения ключа, на требуемые участки электрической цепи. Расположен он в приборной панели в цепи подключения проводов. В старых моделях применялась низкая панель, в более новых – высокая панель.

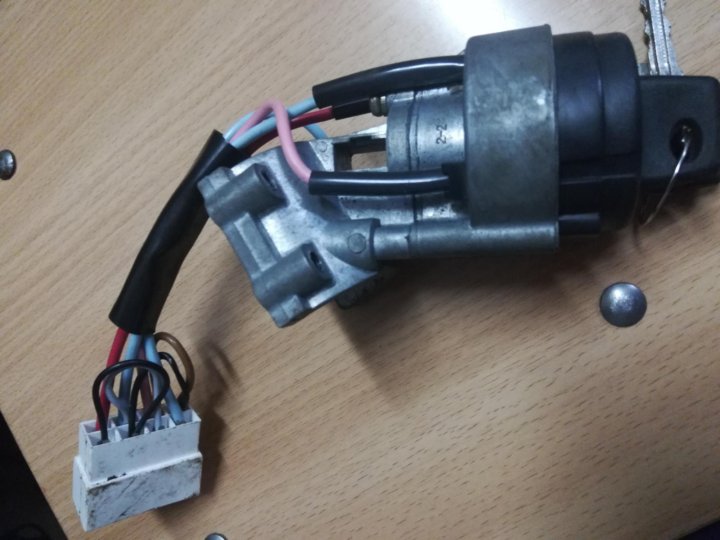

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

1. Нового образца. Замок предусматривает три позиции и короткий ключ.

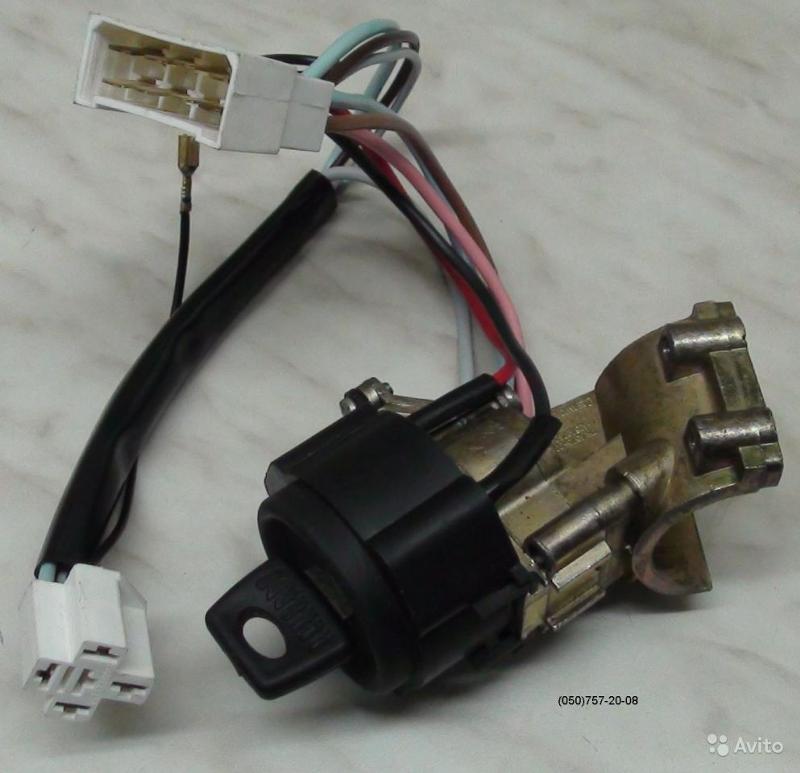

2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.



Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.









Как вам статья?

Рейтинг

( Пока оценок нет )

Замок зажигания Ваз 2109

Главная • Ваз • 2109 • Электрика

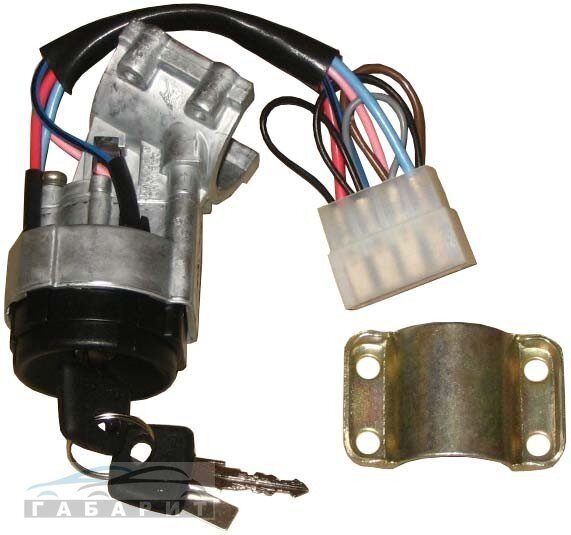

Замок зажигания Ваз 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

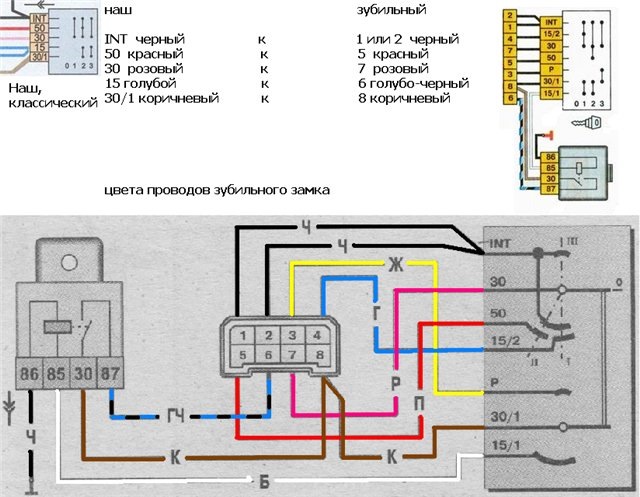

Замок зажигания Ваз 2109 схема проводов

Ваз 2109 замок зажигания схема соединений и коммутации выключателя зажигания 1 – реле зажигания, 2 – штекерный разъем выключателя зажигания, 3 – выключатель зажигания Ваз 2109.

Устройство замка зажигания Ваз 2109

Положение ключа	Контакты под напряжением	Включаемые цепи
“0”–выключено	30 и 30/1	—
“I”–зажигание	30–INT	Наружное освещение. Освещение приборов. Сигнализация дальним светом фар
	30/1–15/1	Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы
	30/1–15/2	Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
“II”–стартер	30–INT	См. положение I
	30/1–15/1	См. положение I
	30–50	Стартер
“III”–стоянка	30–INT	См. положение I
	30/1–P	Стояночный свет

Устройство снятие и установка замка зажигания, а так же схема подключения контактной группы замка зажигания Ваз 2109 не зависит от типа панели приборов, что высокая, что низкая, замки зажигания одинаковые.

Новый комментарий

Видеоремонт

© 2014-2015 Все права защищены. Незаконное копирование запрещено.

Установка МПСЗ на ВАЗ 21099

Установка SECU-3T usb rev.A на автомобиль ВАЗ-21099 1993 г.в. двигатель 21083.

До установки ГЭЦУ-3 в автомобиле работало несколько видов зажигания:

СКЭ 1, затем был установлен блок зажигания «ПРИЗ», позже «ПРИЗ-2», поэтому сравнивать не с чем.

Особых проблем с установкой блока не было.

Самой большой бедой стала переделка фирменной трубки охлаждающей жидкости для CTS 19.3828, но можно купить другой от инжектора, они взаимозаменяемы и к тому же есть место для установки датчика, но мы же не ищем дорогу менее проезжую))).

В трубе есть заводской отлив для датчика, я просверлил отверстие 10,5мм и прикрутил М12 1,5. Датчик правильно встал на свое место.

С установкой Датчика Положения и Датчика Референтной Точки также проблем не было. Фирменные посадочные места для установки этих датчиков уже были на колоколе сцепления, как и шпилька на маховике с момента выпуска автомобиля. (автомобиль реэкспортный). Я купил такой же датчик положения и датчик опорной точки (номер по каталогу 231.3847), но иногда случалась ошибка синхронизации. Проблема была устранена прокладкой из прессованного картона 0,4мм. Ошибка больше не появлялась.

Датчик опорной точкиДатчик положенияДатчик положения+Датчик опорной точки

Установил МАР-сенсор от Ланос (каталожный номер 14.3814). Я мог бы купить SECU-3T со встроенным МАР-сенсором, но у меня уже был другой от Ланоса, поэтому решил сэкономить. Если бы его не было, то купил бы SECU-3T со встроенным. замок зажигания.

Катушка зажигания для распределения искры зажигания 2111-3705010, высоковольтные провода от форсунки 2114.

Установил двухканальный воспламенитель, но разделил в нем каналы, таким образом два воспламенителя в одном прибор 133.3774-03.

Я использовал экранированные провода для датчика положения+датчика опорной точки, для CTS и для KS, пара находится внутри кабеля с прослойкой, а сверху экран с поперечным слоем.

Весь процесс установки занял полдня, не говоря уже об установке датчика температуры, которая тоже заняла полдня.

Разместил блок слева от водителя под приборной панелью, также вывел кнопку переключения бензин-газ (поскольку ГБО не установлено, я использую эту кнопку для переключения карт).

Вывел СЕ лампу на штатное место.

Так как остался блок «ПРИЗ-2», я вывел на него выход датчика Холла и начал использовать как бортовой компьютер.

SECU-3 находится с левой стороны. SECU-3T штырьковая колодка разъема SECU-3T

Блок SECU-3 меня очень порадовал. Машина работает очень стабильно, динамично, ПО отличное, к тому же есть техподдержка, за что ребятам большое спасибо!!!

Осталось установить блок управления силовым клапаном. Также думаю об установке датчика Сam, собираюсь использовать трамблер от ОКА автомобиля, чтобы не раздирать родной трамблер (запас нужен всегда). Затем перейти к распределению зажигания на каждый цилиндр (4 катушки, 4 коммутатора).
