Регулировка сцепления ваз 2114 может потребоваться в следующих ситуациях: Сцепление было полностью заменено. Был выполнен ремонт сцепления с заменой его отдельных элементов. Ход сцепления чересчур большой или наоборот — недостаточный.

Если с двумя первыми причинами все понятно, то в последнем случае следует выполнить несложные замеры. Для этого нужно измерить расстояние между минимальным и максимальным положениями педали (то есть в ситуациях, когда педаль вжата в пол и когда педаль свободно отпущена). Оптимальная величина этого расстояния находится в интервале от 12 до 13,5 см. Если на деле она окажется больше или меньше указанных размеров, то рекомендуется выполнить регулировку.

Если ход сцепления превышает 16 см, то следует немедленно прекратить все поездки на автомашине и как можно скорее выполнить регулировку. Кроме этого, в некоторых случаях слишком большой ход может указывать на сильный износ фрикционных накладок, расположенных на ведомом диске, а также на необходимость их замены.

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии.

Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре.

Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств. Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2109 сцепления проводится в несколько этапов:

1. Выключите мотор, выжмите педаль сцепления несколько раз, в процессе этого действия внимательно слушайте, не появляются ли во время этих операций посторонние звуки: щелчки, трение, скрипы и т. д.
2. Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями. Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления
3. С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.
4. Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Для того, чтобы отрегулировать сцепление на Ваз 2109 нам понадобиться следующий набор инструментов:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Для того, чтобы правильно настроит (отрегулировать сцепление) на автомобиле Ваз 2109 необходимо выполнить следующие действия:

1. Затяните ручник и обесточьте автомобиль – для безопасности.

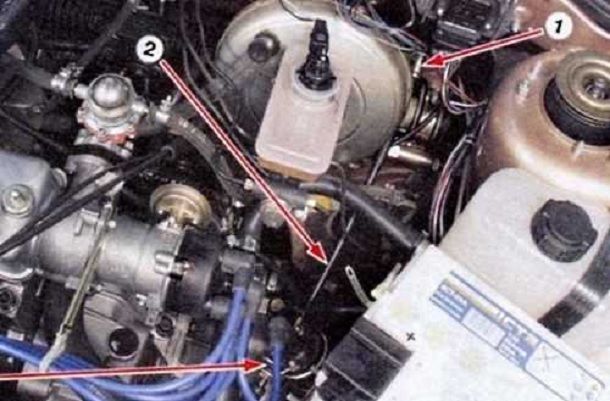

2. В подкапотном пространстве снизу отыщите металлический трос сцепления. На фото на него указывают 3 красные стрелочки.
3. С помощью 2 гаечных ключей ослабьте гайки крепления наконечника троса, а затем, подкручивая или ослабляя их, добейтесь того, чтобы ход педали сцепления стал равным 125-135 мм.
4. Вернитесь в машину и несколько раз (не менее 3) надавите на регулируемую педаль до упора. Затем снова замерьте ее ход и при необходимости подкорректируйте. Если корректировка не нужна, значит, вы все сделали правильно.

Если гайки, с которыми предстоит работать, заржавели, поэтому не откручиваются, обработайте их ВДшкой, машинным маслом или любым другим смазочным материалом. Это сэкономит ваши силы и время.

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Регулировка сцепления ваз 2109 карбюратор

Сцепление транспортного средства играет важную связующую роль между трансмиссией и силовой установкой автомобиля. Иногда этот агрегат требует проведения профилактических мероприятий, поэтому регулировка сцепления ВАЗ 2109, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

• регулировка педали сцепления;
• регулировка троса сцепления;
• регулировка педали по высоте;
• регулировка муфты сцепления.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

1. Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.
2. Отвинчиваем упорный винт.
3. Придаем ему вращение до нормализации движения педали.
4. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Регулировка муфты сцепления ВАЗ 2109

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

1. Поставить рычаг КПП в позицию «нейтраль».
2. Демонтируем картер механизма сцепления.
3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Регулировка троса сцепления ВАЗ 2109

Такая технологическая операция, как регулировка троса сцепления, считается несложной, и провести ее можно самостоятельно. Рекомендуется применять для установки на автомобиль трос сцепления с кодом по номенклатуре 2109-1602210. Для проведения такой ремонтной операции, как регулировка тросика сцепления ВАЗ 2109, потребуется набор гаечных ключей и новый трос, который может пригодиться в случае замены использованного изделия.

1. Проверяем трос на натяжение и при необходимости с помощью 2 гаечных ключей «на 17» регулируем трос с необходимой степенью натяжения, работая с 2 гайками. Для полного демонтажа троса полностью снимаем гаечный крепеж.
2. Снимаем трос от МКПП.
3. Снимаем трос от педали.
4. Вынимаем трос из подкапотного пространства.

Важно: при регулировке тросика сцепления ВАЗ 2109 педаль должна быть средней степени упругости.

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Содержание:

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

1. С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
2. Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.
3. Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.
4. Отворачиваем контргайку. Она находится ближе к концу троса.
5. Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
6. Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
7. Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными. Несколько признаков того, что пора обратить внимание на привод сцепления:

• сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
• сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос. Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества. Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса.

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Регулировка хода педали сцепления ВАЗ 21093i

Очень часто бывает ситуация, когда тросик сцепления изнашивается и начинает растягиваться. В следствии этого педаль сцепления опускается ниже , ощущаются рывки при переключении передач, а также сами передачи могут плохо включаться. Может быть и наоборот — когда сцепление хватает слишком высоко. Если такое случилось, необходимо отрегулировать ход педали сцепления.

Мы как всегда, без лишних терминов и на понятном языке, объясним вам как это сделать. Здесь ничего сложного нет, и справится даже самый неопытный, начинающий автолюбитель.

Для регулировки нам понадобятся следующие инструменты: два ключа на 17 и отвертка

Мы будем показывать на примере инжекторной девятки

Для начала откручиваем «воздухан», чтобы добраться до тросика сцепления.

Необходимо открутить болт, который крепит его к кузову и послабить хомут, соединяющий с гофрой (на фото обозначены стрелочками).

Далее «воздухан» можно сдвинуть в сторону, чтобы он не мешал.

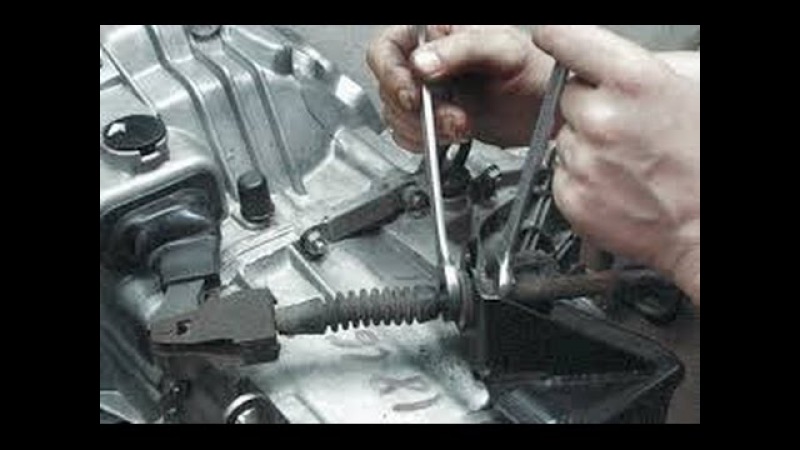

Ключом на 17 ослабляем контргайку, а вторым ключом на 17 регулируем регулировочную в нужную нам сторону, в зависимости от того нужно опустить или поднять педаль сцепления.

После того, как вы выставили нужную вам высоту педали затягиваем контргайку и собираем все в обратном порядке.

Обычно рекомендуемая высота педали сцепления 16 см. Лично мы выставляем педаль сцепления на 1см ниже педали тормоза, для более динамичной езды.

Регулировка свободного хода педали сцепления ВАЗ-2109

Всем автолюбителям известно, что срок работы сцепления для каждого автомобиля составляет около 100 000 км. Конечно же, на сцепление влияет не только пробег, но и манера управления автомобилем, нагрузка, динамика езды и прочие факторы. Всё это,безусловно, сказывается на «жизни» сцепления. И когда наступает момент замены, возникает вопрос: «Как подтянуть сцепление на ВАЗ 2109?». На современных автомобилях для регулировки сцепления ВАЗА 2109 необходимо урегулировать лишь свободный ход и зазор. На многих современных авто зазор имеет функцию автоматической регулировки, однако при этом необходимо производить контроль над количеством жидкости бачка сцепления.

Свободный ход педали сцепления и величина

Накладки автомобиля во время длительной его эксплуатации изнашиваются, и таким образом происходит приподнятие ведущего диска. Из-за этого возрастает ход педали сцепления.
Что же такое «свободный ход»? Под данным понятием подразумевается ход самого сцепления перед началом работы. При нажатии педали сцепления Вы чувствуете свободный ход. При выжимании педали сцепления она идёт легко, а затем с некоторым усердием. Время от нажатия педали до момента усилия и будет свободным ходом.
Хороший свободный ход должен быть около 30-40 мм. При свободном ходе менее указанной цифры сцепление будет буксовать, а при цифре превышающей показатели – работа будет происходить не на всей поверхности дисков.
Для регулировки сцепления ВАЗ 2109 нужно руководствоваться следующими параметрами проверки:

1. Необходимо выжать педаль сцепления.
2. Пускаем сцепление и измеряем при помощи линейки расстояние от педали до пола.
3. Если полученное расстояние превышает 160 мм, то необходимо произвести регулировку сцепления ВАЗ 2109.
4. Регулировка сцепления ВАЗ 2109. Свободный ход педали

Для того чтобы отрегулировать сцепление ВАЗ 2109 в свободном ходе педали необходимо следующее:

• Промерьте расстояние от пола до педали сцепления, расположив линейку перпендикулярно.
• При помощи нажимания на сцепление прочувствуем момент, где педаль начинает сопротивляться, и отметьте эту точку на линейке.
• Момент от свободного положения до момента сопротивления и будет свободным ходом педали.
• Откройте капот, найдите трос (именно при его помощи приводится в действие сцепление на ВАЗ в переднепроводных машинах), разыщите на нём 2 гайки и отрегулируйте длину привода троса сцепления.

Автор Иванов А.И.

Регулировка сцепления ВАЗ 2108-21099

Автор: Виктор

Необходимость регулировки сцепления на ВАЗ и других моделях авто возникает, как правило, в результате естественного износа трущихся узлов и механизмов системы либо растяжения троса. Ведомый и ведущий валы, а также маховик работают в условиях высоких нагрузок. Своевременная регулировка позволит предотвратить более быстрый износ конструктивных элементов и сделает эксплуатацию авто более комфортной.

Содержание

Открытьполное содержание

[ Скрыть]

Подготовка к регулировке

Чтобы самостоятельно выполнить регулировку сцепления на ВАЗ 2108, 2109, 21099, потребуются:

• рулетка или линейка;
• два гаечных ключа на 17, удобнее будет использовать рожковые.

Необходимость выполнения регулировки сцепления на ВАЗ инжектор или карбюратора возникает при изменении свободного хода педали. Такая проблема приводит к тому, что переключение передач перестает быть плавным и автомобиль дергается. Кроме того, перегреваются рабочие поверхности трущихся деталей, в результате чего они изнашиваются быстрее.

Пошаговая инструкция

Регулировка сцепления ВАЗ 8 и 16 клапанов должна производиться при изменении свободного хода педали, но не при провале последней. В этом случае потребуется замена троса, если причина проблемы состоит в его обрыве.

Подготовка к процессу

Предварительно нужно выполнить следующие действия:

1. Автомобиль ВАЗ 2108, 2109 или 21099 ставится на ровную горизонтальную поверхность. Также под колеса транспортного средства необходимо подложить упоры, чтобы зафиксировать машину на месте.
2. Отключается зажигание в авто, открывается капот. Вам необходимо отсоединить от питания аккумулятор, для этого достаточно сбросить клемму с маркировкой «-».
3. Педаль сцепления выжимается несколько раз.

Более подробно представлен процесс подготовки к регулировке сцепления ВАЗ на видео, снятом пользователем Сергей Серж.

Как проверить рабочий ход

Перед началом регулировки хода сцепления ВАЗ следует выполнить проверку рабочего хода:

1. Уберите коврик на полу авто под водительским сиденьем.
2. С помощью рулетки или линейки нужно выполнить замер расстояния от пола машины до нижней части педали. Для получения наиболее точных результатов линейку следует прикладывать перпендикулярно сцеплению.
3. Измерьте полученный отрезок. Оптимальным будет показатель в районе 18-20 см.
4. Выжмите сцепление, максимально до упора. Используйте руку, поскольку в момент, когда педаль находится в нижнем положении, нужно также произвести замер отрезка до пола. Если все в норме, получится около 6-7 см.
5. Затем из первых полученных 18-20 см вычитаются 6-7 см.

Полученное значение, а именно 13-14 см, является нормированным для ВАЗ 2108, 2109 и 21099, а также модификаций этих авто. В сервисной документации к транспортному средству, в зависимости от года выпуска, может указываться показатель в 12,5-13,5 см. В том случае, если разница между полученными значениями отличается в большую либо меньшую стороны, обязательно требуется регулировка сцепления.

Регулировка своими руками

Алгоритм действий:

1. Гайка для изменения положения хода педали расположена в моторном отсеке ВАЗ. Ее можно найти на оболочке тросика приводного механизма. Гайка вставляется в кронштейн, который крепится на картере трансмиссионного агрегата. Чтобы предотвратить раскручивание фиксатора, здесь же используется дополнительная контргайка.
2. Теперь вам потребуется два ключа на 17. Одним из них зафиксируйте регулировочную гайку, а вторым сделайте несколько оборотов контргайки против часовой стрелки.
3. Затем начинайте крутить регулировочную гайку по часовой стрелке, одновременно придерживая контргайку. Эти действия помогут увеличить свободный ход педали. Если требуется уменьшить этот показатель, крутите в обратную сторону. В первом случае педаль будет подниматься от пола, во втором — опускаться.
4. После того, как вы точно выставите нужную величину, немного затяните контргайку. Сделав это, выжмите педаль сцепления, чтобы повторно произвести проверку. Если после регулировки полученный показатель не соответствует нормированному, процедуру придется повторить. Это делается до тех пор, пока результат вас не устроит.
5. После регулировки производится затяжка контргайки.

Если процедура выполнена верно, педаль сцепления будет примерно находиться на одном уровне с поверхностью тормоза. Для автомобилей ВАЗ 2108, 2109, 21099 и их модификаций наиболее допустимый рабочий ход может составлять не более 16 см.

Видео: практическое руководство по регулировке сцепления ВАЗ

Пользователь Danil V-9 снял подробный видеоролик с инструкцией на тему регулировки свободного хода педали сцепления ВАЗ.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 — один из самых ремонтопригодных автомобилей отечественного производства. Но это вовсе не означает, что его узлы и агрегаты необходимо привести в плачевное состояние. Хотя даже при аккуратной эксплуатации любая деталь рано или поздно выйдет из строя. А сегодня рассмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкция по эксплуатации

Итак, для начала нам нужно поддомкратить переднюю часть автомобиля и снять 2 колеса.Далее следует отсоединить трос сцепления от КПП двумя ключами на 17 и демонтировать его. Трос спидометра легко снимается с коробки передач без специальных инструментов. После этого нужно открутить болты крепления шаровой опоры до кулаков. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка 24). Теперь нужно открутить болты на левом кронштейне удлинителя и повернуть деталь на 90 градусов вниз.

Далее отсоединяем массу от КПП.Делается это при помощи ключа на 13. Далее откручиваем нижний кожух маховика, левое крыло и левую подушку двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от кузова заднюю опору двигателя и фиксатор КПП. Перед этим необходимо снять зубчатую передачу. На этом этапе наша коробка передач практически готова к разборке. Осталось только открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем. Теперь осторожно наклоните мотор и снимите коробку передач.Трансмиссия остается висеть на приводах.

Головкой на 8 откручиваем корзину сцепления и сразу заменяем выжимной подшипник. Затем установите новый диск, используя оправку для выравнивания. Это все. Коробка передач собирается в обратной последовательности.

Так происходит самостоятельная замена сцепления. ВАЗ 2109 по своей технической составляющей практически не отличается от аналогов моделей 21099 и 2108. Поэтому данная инструкция применима ко всем ВАЗам «девятого» и «восьмого» семейств.Замена вилки сцепления не исключение. ВАЗ 2109 — не единственный автомобиль, на котором можно использовать этот метод ремонта.

Номер метода 2

Можно использовать другой способ замены. В принципе, его алгоритм не отличается от приведенного выше, но здесь есть свои нюансы. Основное отличие этого метода в том, что вместо 2-х верхних болтов крепления КПП поочередно прикручиваются крепежные детали головки блока. Нить на них такая же, но по размеру они немного длиннее стандартных.После этого коробка передач снимается с двигателя и навешивается на эти болты, а ее задняя часть удобно ложится на растяжку. После замены сцепления ВАЗ 2109 по-прежнему остается в неподвижном состоянии, а коробка передач в это время переходит на болты ДВС. Используя этот метод, вы не можете даже центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, и для центрирования достаточно просто по ним щелкнуть посильнее, а потом поменять на стандартные (то есть на те, что короче).

Преимущества этого метода замены сцепления в том, что в нем нет необходимости:

• Снимите стартер.
• Слить трансмиссионное масло.
• Открутить трос спидометра.
• Снять шарниры равных угловых скоростей с коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять эту деталь своими руками.Итак, что нужно сделать? Сначала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая расположение этих деталей. Далее снимаем нижний конец кабеля с кронштейна. Будь осторожен! Эту операцию следует проводить с особой осторожностью, так как существует риск деформации наконечника. Далее у рычага выключения сцепления отсоединяется поводок и снимается фиксирующая трубка с пальца педали. После этого отсоединяем наконечник кабеля от педали и в отверстии в экране снимаем резиновую подушку, чтобы можно было протянуть через нее наконечник кабеля.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Диск сцепления заменяется следующим образом. Сначала с машины снимается картер и сливается масло из трансмиссии. Затем откручиваются колеса и колесные гайки.

Вывод

Итак, мы узнали, как самостоятельно поменять сцепление. ВАЗ 2109 — это автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой неисправности гнать его в автосервис.

Самостоятельный ремонт авто сцепления ВАЗ 2109. Замена троса сцепления

Нюансы работы

Следование всем рекомендациям мануала от автопроизводителя не гарантирует того, что все будет сделано просто и быстро.Не у каждого автовладельца есть возможность загнать машину в яму или эстакаду. Подъемник идеален для работы, но и не у всех он есть.

При обращении в любую службу замена будет произведена в течение пары часов, но за такую ​​услугу нужно будет заплатить немалую сумму. Для самостоятельной работы может потребоваться целый день. Может и больше, если у вас нет опыта ремонта автомобилей.

Большую часть времени уходит на разборку и сборку. Операция по замене узла займет у вас не более получаса.Позже в статье мы рассмотрим процесс замены сцепления без ямы / подъемника.

Перед началом работы

Замена сцепления

После того, как подготовительные работы будут проделаны, коробку можно снимать. Однако не торопитесь. Чтобы продолжить, возьмите два болта с верхнего рычага. Эти элементы имеют подходящую нить для нашей ситуации. Вкрутите их сверху и можно приступать к разделению узлов ломом. Эта схема замены сцепления требует очень много времени.Снимаем выжимной подшипник через зазор и откручиваем болты корзины.

По сравнению с инструкцией по эксплуатации процесс замены немного отличается. На его место устанавливается новый выжимной подшипник. Далее на маховик ставится диск, и только потом сверху ставится корзина.

Болты необходимо затянуть примерно на два оборота. Их не стоит сильно затягивать. На следующем этапе с особой осторожностью начните надевать первичный вал на шлицы диска.

Обратите внимание на лепестки корзины во время процесса замены.Эти элементы обладают незначительным ресурсом работы. Поэтому при необходимости их тоже следует заменить.

После операций по замене сцепления соберите автомобиль в обратной последовательности. На этом можно считать, что ремонт окончен.

Сегодня не то время, когда нужную деталь можно было найти только у спекулянта, приобретя ее по завышенной цене на рынке или по большой цене. Тогда было больше уверенности, что качество запчасти будет 100 процентов.
Сейчас на ВАЗ 2109 очень много разных комплектов сцепления.»Какой клатч выбрать?» — этот вопрос становится все более актуальным, чем раньше.
Примечательно, что на ВАЗ 2109, какое сцепление лучше, можно определить самостоятельно.

На современном рынке представлены экземпляры разных производителей, как отечественных, так и зарубежных, что затрудняет выбор действительно качественных.

Примечание! Как показывает статистика, большинство продаваемых на рынках и в магазинах напорных и приводных дисков сомнительного качества, иногда даже можно наткнуться на подделку.

Итак, какое сцепление лучше купить и как не ошибиться в выборе?
Для начала вам нужно выяснить, что предлагают современные производители:

• Во-первых, это заводская муфта ВИС, ее еще называют «сток». В принципе, продукт неплохой; его поставляет сам завод АВТОВАЗ для сборки автомобилей.
  Отличить оригинальное сцепление от подделки несложно, достаточно лишь проверить наличие лазерной маркировки, нанесенной на сами диски.Кроме того, вы можете отправить SMS с идентификационным кодом и получить ответное сообщение, подтверждающее уникальность и качество.

• Во-вторых, это импортная линейка, в которую входят муфты VALEO, LUK, SACHS и KRAFT. Среди такого разнообразия покупателю предстоит сделать непростой выбор.
  При выборе не рекомендуется ориентироваться на красивую упаковку и название, так как может продаваться примитивная китайская подделка определенной марки.

Что выбрать

Например, кто-то предпочитает мерседес, а кто-то москвич.В том или ином случае сторонники той или иной детали, бренда или компании найдут массу свидетельств в свою пользу.
По этой причине нет необходимости сравнивать и делать выводы о наилучшем сцеплении. Как правило, это дело привычки.
Кто-то предпочитает мягкое сцепление, а у кого-то машина с которой водитель вообще не знает, для чего нужна соответствующая педаль.

Так или иначе, но многие потребители выбирают сцепление, не считаясь с советами и рекомендациями.Они полагаются исключительно на свой собственный опыт работы с конкретным сцеплением.
Рассмотрим самые известные марки комплектов автомобильного сцепления, следовать рекомендациям не обязательно, но все же стоит прочитать информацию. Водитель сам решает, какая рукоять ему больше подходит: Valio, Craft или Bow.
Иногда даже нужно попробовать все три марки, чтобы определиться с правильной частью.

Французский или корейский Valeo

Качественным автозапчастям сложно существовать на российском рынке, так как есть много желающих их подделать, это касается и бренда Valio.

Примечание! Подделку этой марки можно сразу отследить по относительно невысокой стоимости, а также по качеству составляющих элементов.
Сейчас на современном рынке можно найти компоненты сцепления Valio французского, итальянского, испанского и южнокорейского производства. Конечно, меньше из Франции.

Автомобилисты, предпочитающие данную марку, отзываются о продукции только положительно. Эту муфту еще называют женской, так как она обеспечивает легкий и плавный ход.

Также следует отметить хорошую надежность и длительный срок службы.Если использовать сцепление Valio правильно и бережно, то его хватит на 150 тысяч километров.
Оригинальные диски не боятся перегрева (имеется в виду допустимые пределы), а маховику присуща практическая вечность.

Немецкий педантичный клатч Luk с высоким качеством

Трудно сказать, насколько правдоподобна предложенная информация, но все же она принимается во внимание. Они делают вывод, что сегодня такой комплект сцепления устанавливается на каждую вторую машину немецкого производства и на каждую четвертую машину другого производителя.
Конечно, доказать это практически невозможно, скорее всего, так и есть. Если принять во внимание извечную формулу маркетингового соотношения цены и качества, то этот клатч здесь хорошо вписывается.

Отличительной особенностью носовой муфты считается характерное свойство такого устройства для гашения колебаний. Соответствующие выводы можно сделать из отзывов российских автомобилистов.

Примечание! Носовые муфты в комплекте имеют специальный демпфирующий элемент для колебаний ведомого и нажимного диска.

Рукоятка от крафт

Автомобилисты отзываются о таком сцеплении (см.) Только с положительной стороны. Сейчас на российском рынке можно найти крафт-наборы турецкого производства, к которым прилагается лицензия Kraft из Германии.
Это классическая практика современной экономики. Современные автомобилисты не учитывают эту особенность, тем более что крафт давно завоевал популярность у российского потребителя.
Набор отличается относительно мягким отсоединением, отличной устойчивостью к значительному перегреву в интенсивных условиях использования.Также нельзя забывать о долговечности маховика, что немаловажно.
В среднем такое сцепление способно прослужить около 150 тысяч километров.

Примечание! Недостатком, пожалуй, является небольшой срок службы выжимного подшипника. Как правило, это, скорее всего, будет напрямую зависеть от стиля вождения транспортного средства.

Комплекты сцепления от Kraft надежно «сидят» в своей нише на российском авторынке. И это неудивительно, ведь продукция отличается отменным качеством, несмотря на невысокую стоимость.
Какое сцепление выбрать для автомобиля, будет зависеть только от личных предпочтений. Каждый из купленных комплектов можно установить с помощью обучающего видео и фото полностью вручную.
Также для удобства работы прилагается индивидуальная подробная расписная инструкция. Не забывайте, что цена всегда должна соответствовать качеству.

Замена сцепления ВАЗ-2109 считается одной из сложных задач при ремонте руками водителя. Сложность в том, что приходится разбирать практически полностью нижнюю часть автомобиля, а для этого требуется эстакада или смотровая яма, которые есть далеко не у всех.К тому же сборки содержат очень тяжелые детали, которые сложно снять без специальных инструментов. Но всегда можно найти выход из этой ситуации.

О строительной недвижимости

Перед тем, как полностью разобрать все узлы, нужно разобраться, как все это работает в собранном виде. Система сцепления должна выполнять две функции:

1. Кратковременное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с трансмиссией при переключении передач.

Сцепление на ВАЗ-2109 также защищает трансмиссию от повреждений и перегрузок во время эксплуатации, поэтому данный агрегат необходимо поддерживать в рабочем состоянии и заменять поврежденные детали при обнаружении повреждений.

«Девятка» оснащена простейшей однодисковой системой трения. Работает по следующему принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и приводным (нажимным) диском.В этом состоянии сцепление включено, и частота вращения передается через систему на коробку передач.
2. При нажатии на педаль срабатывает механизм, который отсоединяет приводной диск от ведомого, связь между элементами системы теряется, поэтому крутящий момент больше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

1. Ведомый и ведущий диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — это устройство, приводящее в движение агрегат при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке переключить передачу.
3. Трос сцепления — соединяет педаль с системой. Со временем его натяжение ослабевает, что вызывает эффект неполного включения механизма.

Неисправности

Замена сцепления на ВАЗ 2109 — дело не самое простое, поэтому следует правильно определить момент, когда стоит что-то полностью разобрать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Неполное переключение передач, провода сцепления.
2. Неполная активация системы, в системе происходит буксировка.
3. Вибрация дергается при попытке переключить передачу и выключить сцепление.
4. Шум из-под автомобиля при переключении передач.

Если у вас проблемы с первого пункта, сделайте это:

• проверьте ход вилочного рычага, он может быть слишком мал, из-за чего система работает некорректно;
• проверьте кабель; в случае поломки потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• очистите шлицы, чтобы ступица ведомого диска работала нормально;
• может потребоваться замена самой крышки сцепления с пружинами, а также может потребоваться замена нажимного диска.

Если сцепление включено не полностью:

• проверка дисков (ведомого и главного), замена диска сцепления на ВАЗ-2109 производится при его повреждении или износе его элементов;
• заменить сальники и очистить детали системы;
• проверить состояние привода;
• проверить заглушку отключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его нужно будет разобрать в сборе.Также шум может быть из-за подшипников.

Как добраться до нужного узла?

Теперь как правильно заменить сцепление. Если вы хотите добраться до этого агрегата, вам придется снять коробку передач и несколько дополнительных деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельную эстакаду. Без таких устройств не обойтись, так как для замены сцепления на ВАЗ придется почти сутки пролежать под машиной.

Когда вы сможете нормально работать под машиной, вам придется разбирать коробку передач по частям. Выглядит это так:

1. Отсоедините стартер в сборе — отсоедините все контакты, затем открутите три винта и снимите устройство.
2. Далее следует разобраться с приводом переключения передач. Ослабьте зажим и вытащите устройство.
3. Отсоединить трос от спидометра и провод заднего хода.
4. Далее вы увидите растяжки на рычагах подвески.Необходимо ослабить их застежки, а затем развести в разные стороны.
5. Снимите шаровые опоры с шарнирных рычагов.
6. Вытащить наконечник ШРУСа и сразу заткнуть какой-нибудь заглушкой, иначе масло вытечет.
7. Нижняя часть защиты картера сцепления демонтирована, осталось всего 3 болта.
8. Чтобы двигатель и коробка не упали, под них делают опоры.
9. Затем откручиваем оставшиеся опоры, после чего можно аккуратно вытаскивать коробку передач в сборе.

Поломка сцепления — одна из неприятностей, которая может подстерегать водителя в дороге. Обычно машина просто перестает двигаться, при этом двигатель работает нормально. Такая поломка не всегда происходит внезапно, часто до этого можно заметить некоторые признаки неминуемой поломки.

Признаки и причины выхода из строя сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, привода и ведомого диска. Основные из них — пробуксовка сцепления и неполное выключение:

• При неполном выключении (педаль нажата) затрудненное переключение передач при работающем двигателе, шум и треск при переключении передач, большой свободный ход педали сцепления.
• При пробуксовке сцепления (педаль отпущена) в салоне можно почувствовать запах гари от прожигающих накладок диска сцепления, ухудшится динамика автомобиля, может перегреться двигатель, увеличится расход топлива.

Чаще всего причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно ускоряться или очень хотите трогаться с пробуксовкой — все это сокращает срок службы сцепления.

Помимо самого диска сцепления, он может выйти из строя и — он служит для плавного включения и выключения сцепления. При сильном износе выжимного подшипника можно услышать характерный визг — верный признак того, что подшипник нуждается в замене. Причиной выхода из строя сцепления также может быть поломка механизма его привода, например, обрыв или заклинивание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление стоит гидравлические или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО могут посоветовать заменить и диск сцепления. Обычно, если начинаются проблемы со сцеплением, лучше заменить все эти детали, потому что замена сцепления очень сложна: она необходима. Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы вам понадобятся:

• ключи на 8, 10, 13, 17 мм;
• ключ динамометрический, торцевой ключ 8 мм;
• домкрат;
• емкость для слива масла;
• смотровая яма или лифт.
• отвертка плоская, молоток.

При снятии или установке коробки передач не подпирайте первичный вал коробки передач за лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия коробки передач достаточно сложно. Вы не найдете инструкций и рекомендаций в руководстве по эксплуатации автомобиля по этой теме. Эта рекомендация основана на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста есть эстакада, яма, а тем более подъемник, и нужно следить, чтобы массивная коробка передач не упала на землю. И поднять его проблематично, так как с ним нельзя пролезть под машину. Все действия по снятию КПП практически не отличаются от приведенной выше инструкции, за исключением нюансов:

1. Приобретите в магазине два болта для верхнего рычага классической передней подвески.У них такая же резьба, как и на тех болтах, которые стягивают коробку и блок цилиндров.
2. Прикручиваем сверху, только после этого ломиком или отверткой начинаем отсоединять узлы. Задняя часть коробки после отхода ляжет на поперечный стержень, а между корпусом сцепления и маховиком образуется зазор примерно 15 сантиметров.
3. Через образовавшийся зазор снимается выжимной подшипник, откручиваются болты на корзине.

А вот установка немного отличается от процесса , показанного в инструкции:

1. Поставьте новый выжимной выключатель сцепления на место.Затем на маховик устанавливается диск, а поверх него — корзина.
2. Закидываем болты всего на пару оборотов, но не затягиваем!
3. Осторожно начните надевать первичный вал на шлицы в диске.
4. Затем отодвигаем коробку назад и закручиваем болты на корзине. Затягивание болтов крепления корзины происходит только после того, как ящик будет установлен на свое место.
5. После этого можно ставить коробку передач и закручивать на ней болты.

При замене сцепления без снятия коробки передач на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• БелМаг БМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления мне установить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• Sachs 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления следует установить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Лук 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минус» с АКБ «4», снимаем разъем с датчика массового расхода воздуха (MAF) «2», ослабляем хомут крепления гофры к MAF «3», вынимаем воздушный фильтр. футляр «1» из машины.

Снимите трос сцепления с вилки сцепления. Ослабьте две гайки, которыми трос крепится к кронштейну на коробке передач.

Снимите крышку сцепления. Отсоедините провод массы и датчик верхней мертвой точки от картера сцепления. Отсоедините провода от переключателя фонарей заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления удлинителя рычага.

Поддомкрачиваем машину. Снимаем два болта «1» и отсоединяем шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления раскоса к рычагу подвески, вынимаем продольный раскос вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и откручиваем крепление шаровой опоры к поворотному кулаку, затем вынимаем ШРУС из отверстия под подшипник.

Упираясь монтировкой в ​​картер коробки передач, вдавливаем во внутренний шарнир привода от шестерни полуоси, для этого резко ударяем молотком по корпусу внутреннего шарнира.Выбиваем шарнир из боковой шестерни.

Крепление шаровой опоры без привода на передние колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передачи. Также необходимо подложить под двигатель опору, иначе она может слишком низко опуститься и оборвать шланги отопителя салона.

Открутив болты крепления опоры задней подвески силового агрегата, снимаем подвеску с проушин лонжерона кузова.

Открутите гайку ключом на «17» и выньте болт левой опоры двигателя. Открутите три гайки стартера и снимите стартер.

Ключом на 19 открутите три болта и одну гайку, которыми картер сцепления крепится к блоку цилиндров, отодвиньте коробку передач от двигателя и снимите ее.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты.А если это все-таки случилось, да еще со сцеплением, то, скорее всего, его нужно будет заменить. Это станет нашей темой сегодня.

Сама процедура проста, но вам потребуется снять трансмиссию. Следовательно, эта процедура может занять много времени.

Хорошо то, что не надо разбирать диски (коробка снимается вместе с ними) и сливать масло. Но вам обязательно нужно найти помощника, потому что КПП — тяжелая единица.

Если вы сами никогда не меняли сцепление или не снимали коробку передач, то лучше доверить это дело мастерам автосервиса.На все у них уйдет 20-30 минут, а вам это обойдется в 1000-1500 рублей.

Если у вас нет опыта, то замена сцепления ВАЗ 2109 может занять у вас много времени и сил. Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

• порядок замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1.Снимите трансмиссию.

2. Вставьте оправку в отверстие в прижимной пластине. Если оправки нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха. В качестве рамы можно использовать старый первичный вал.

3. Заблокируйте маховик отверткой и снимите шесть болтов, которыми кожух крепится к маховику.

4. Снимите крышку вместе с ведомым диском — делайте это осторожно.

Теперь внимательно посмотрите на ведомый диск и его элементы.На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• есть масло на поверхности фрикционных накладок;
• клепаные соединения — слабые
• демпферные пружины в сиденьях ступиц дисков сломаны;
• если на диске есть коробление и величина биения превышает 0,5 мм …

… тогда необходимо заменить ведомый диск.

5. Теперь осмотрите маховик и прижимную пластину, особенно в местах их соприкосновения.У них не должно быть:

• глубоких рисков;
• потертости;
• зарубки;
• Хорошо видны следы износа и перегрева.

Кроме того, нельзя ослаблять заклепочные соединения частей прижимного диска.

Если вы обнаружите какой-либо из вышеперечисленных недостатков, то прижимной диск или маховик необходимо заменить.

Проверять и осматривать детали сцепления нужно только в одном случае: если собираетесь менять не полностью, а только изношенные детали.Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самой дорогой, но качественной считается продукция компаний Valeo и Sachs.

Сборка и замена сцепления производятся в обратной последовательности. Не забудьте просто отцентрировать его.

Замена сцепления ВАЗ 2109 1998г.

Определить неисправность выжимного подшипника на ВАЗ 2109 достаточно просто по характерным симптомам.Сегодня мы поговорим о признаках износа элемента, а также подробно расскажем, как его заменять.

Признаки неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Поэтому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

При невозможности своевременно заменить выжимной подшипник, в короткие сроки откажет КПП, сцепление не заработает и приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением, как изнашиваемый подшипник сцепления, то наверняка путешествуете на собственном ВАЗ 2109. Пора и много километров проехали до такой поломки.

Если вовремя не заменить подраздел, это будет обернуто следующими последствиями:

• Любая последующая поездка может быть последней для автомобиля;
• Диск сцепления перегреется, что приведет к разрушению накладки;
• Помимо замены подшипника, вам придется заменить оба диска сцепления;
• Не редкий выход из строя.Если вы слышите непонятный шум, исходящий из системы сцепления, то беда с ним.

Замена

Не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, тогда дерзайте.

Самая главная сложность при замене ВИ — необходимость демонтажа редуктора. Без этого события заменить компонент не получится.

Поэтому подумайте дважды, прежде чем принимать окончательное решение.Всегда есть возможность обратиться в автосервис.

Для работы вам понадобится следующий набор инструментов и материалов:

• Набор ключей гаечных;
• Джек;
• Несколько прочных кирпичей;
• Новый выжимной подшипник;
• Набор отверток;
• Упаковка для слива трансмиссионной жидкости;
• Держатель сцепления;
• Гараж с ямой или подъемным механизмом.

Всю процедуру замены лучше разделить на два основных этапа.

1. Снятие коробки передач.
2. Замена подшипника.

Многие ошибаются, слишком расслабляясь, меняя наконец подшипник. На практике обратная сборка часто доставляет больше проблем, чем работы по демонтажу. Учти это.

Разборка шестерни

1. Поставьте машину на яму или проезжую часть.
2. Поднимите капот, снимите минусовую клемму с АКБ и отбейте ее в сторону.
3. Отсоединить провод массы от картера сцепления.
4. Снимите брызговик двигателя с помощью отвертки. Для этого откручиваем несколько саморезов, которыми брызговик держится на элементах боковых крыльев. Для ВАЗ 2109 ключ используется на 8. Демонтировав все имеющиеся там винты, снимаем детали брызговика двигателя и все же снимаем их.
5. Отключить привод коробки передач. Для этого используйте ключ на 13, которым ослабляют болты хомута. Далее концы зажима и элемент отсоединяются от КПП.
6. Обязательно отсоедините датчик оптики заднего хода.
7. Подложите под задние колеса машины упоры или кирпичи, чтобы машина не двигалась.
8. Снимите передние колеса, ослабив болты и приподняв переднюю часть кузова. Сняв колеса, подложите под кузов заранее подготовленные кирпичи.
9. Костяшки шарнирных опор крепления к кулаку отвинчены с двух сторон.
10. Растяжка отводится в сторону, откручиваем винты крепления левой растяжки к рычагу подвески автомобиля.
11. Ключом на 10 снимаем крепеж нижней крышки картера сцепления.
12. Снимите опоры коробки передач. Это делается следующим образом. Подложите опоры или кирпичи для двигателя и под домкрат. Откручиваем винты крепления корпуса к корпусу на ключ на 17. Сняв болт, снимаем опорный кронштейн, открутив несколько соответствующих гаек.
13. Сразу приступим к разборке КПП. Ключом на 19 откручивается крепление картера сцепления к блоку цилиндров.Домократ слегка сдвиньте коробку передач и снимите ее с двигателя. Опускайте до тех пор, пока первичный вал не выйдет из коробки.
14. Наслаждайтесь поддержкой партнера, так как одним чекпоинтом убрать довольно сложно.
15. Убедитесь, что первичный вал коробки не снимает напряжение с лепестков пружины сцепления. Если такая ситуация разрешена, вы их просто повредите.
16. Аккуратно положите коробку передач на опору, стараясь не касаться ее. В противном случае ремонт обойдется намного дороже, чем покупка нового подшипника.

Удаление КПП — процедура сложная, требующая много времени, терпения и навыков. Поэтому без них лучше не работать на работу своими руками.

Замена VP

Чтобы заменить выжимной подшипник, следуйте инструкциям.

1. После разборки коробки передач можно проверить состояние выжимного подшипника. Прикрутите вручную. Если есть посторонние шумы, скрипы, то очевидно, что ВП потерял прежнюю производительность и требует замены.
2. Отвертка выводит концы держателя пружины и выводит муфту отключения сцепления.
3. Возьмите лепестки пружин зажимного кольца и снимите выжимной подшипник с муфтой. Для этого вам нужно будет снять держатель.
4. На этом демонтаж подшипника можно считать завершенным, ведь вместо старого элемента устанавливают новый автомат.
5. Перед установкой убедитесь, что элемент гибкий, свободно вращается по оси, нет горячих точек, нет чунков, посторонних.
6. Поменять старые и новые подшипники местами. Вставьте элемент в муфту так, чтобы его выступающая часть была направлена ​​в сторону муфты.
7. Исправить проседание держателя сцепления. Вам нужно удерживать подшипник на месте.
8. Возьмите немного обычного моторного масла, обработайте им вал.
9. Установите перегрузку на вал и зафиксируйте деталь пружины.
10. В процессе обратной сборки четко соблюдаются все рекомендации, соблюдают хирургическую точность.

Многие после таких манипуляций забывают о важном моменте — регулировке сцепления. Если не отрегулировать систему, эксплуатация значительно снизится, а потому вскоре придется выполнять очень сложные ремонтные работы.

Очевидно, что для замены такого небольшого элемента, как подшипник обледенения, потребуется много времени, сил и навыков. Игла, к аналогичной работе, ни в коем случае не должна обрабатываться.

Как известно, сцепление играет важную роль в работе любого транспортного средства.Если этот пункт не работает, то дальнейшая эксплуатация автомобиля невозможна. Поэтому сегодня вы узнаете, как поменять диск, что для этого нужно и какие нюансы следует учитывать при ремонтных работах. Вы также можете посмотреть обучающее видео.

[Скрыть]

Определить неисправность

По большей части владельцы «девятки» производят ремонт автомобилей самостоятельно. И этот случай не исключение. Если вы не знаете, как правильно поставить диск сцепления, то для ремонта воспользуетесь данным руководством.

Сколько стоит диск сцепления на ВАЗ 2109? Такой вопрос задается каждому автомобилисту, решившему поменять этот элемент в своей машине. На сегодняшний день среднерыночная цена ведомого диска сцепления (далее — ДС) в Украине составляет около 300 гривен, в России — около 900 рублей.

Обратите внимание, перед заменой элемента нужно точно убедиться, что ДС уже отработал свой ресурс работы. Диск chalf mind may:

• штатный пробуксовка сцепления;
• невозможность выключения;
• если при нажатии на педаль сцепления в автомобиле слышны вибрации;
• , если педаль не вернулась в нормальное положение.

Эти знаки говорят о том, что что-то пошло не так со сцеплением. Но чтобы точно убедиться в необходимости замены ДС, необходимо проверить его толщину. Как узнать какой толщины диска сцепления ВАЗ 2109? Сделать это можно как на СТО автомобилей, так и самостоятельно в домашних условиях, но для этого нужно правильно выполнять все действия. Для проверки толщины элемента демонтировать его не нужно.

Для проверки толщины ДС с помощью специального измерительного калибра потребуется сам прибор и инструкция по его эксплуатации.Также нужно найти гараж с ямой или заехать на рейс. Измеритель должен быть подключен к рабочему цилиндру сцепления и четко следовать инструкциям. В этом случае вы будете точно знать толщину элемента.

Есть еще способ (можно назвать народным). Если вы решили проверить толщину дс по методике наших дедов, мотор надо запустить на четвертой или пятой скорости и сразу дать газ. В том случае, если мотор вашего ваза не встал, это говорит об износе ведомого диска.Соответственно пора его менять.

Извините, в настоящее время нет доступных опросов.

Осуществляем замену

Инструменты

Первым этапом ремонтных работ по замене DS является подготовка всех инструментов, которые понадобятся в процессе. Речь идет о:

• гаечный ключ — понадобится как торцевой, так и осаждаемый;
• новый DS для ВАЗ 2109;
• долото;
• домкрат;
• несколько кирпичей;
• рулетка или линейка.

Здесь следует отметить, что полная замена элемента занимает в среднем около 4 часов, если все действия выполнены правильно. Поэтому наберитесь терпения. Для более подробного описания мы также подготовили для вас видео, которое вы можете посмотреть в конце статьи.

Пошаговая инструкция

1. Остановившись на яме или эстакаде, поставьте машину на стояночный тормоз.
2. Откройте капот и отсоедините аккумулятор.
3. Далее нужно снять брызговик двигателя с левой стороны.
4. Возьмите гаечный ключ и открутите колесные болты с обоих передних колес. При необходимости воспользуйтесь стамеской.
5. Теперь нужно подкрутить передние колеса и открутить их, подставив кирпичи в качестве опоры.
6. Далее откручиваем два верхних винта винта.
7. После этого необходимо произвести демонтаж стартера. Возьмите гаечный ключ и открутите три соответствующие гайки.
8. При демонтаже стартера нужно подставить домкрат под силовой агрегат, в который входят мотор, сцепление и коробка передач, и открутить боковую опору мотора.
9. Ключом отверните скорость переключения скоростей и заднюю опору агрегата.
10. Теперь нужно демонтировать защитный кожух сцепления с помощью гаечного ключа.
11. При снятии кожуха можно открутить передний болт болта крепления КПП. Откручиваем также заднюю гайку.
12. Когда болты откручены, можно снимать редуктор на верхних болтах до упора.
13. Коробка будет висеть на проводах, а ее конфигурация ляжет на рычаг растяжки.Таким образом появится щель, через которую нужно снять механизм сцепления.
14. Смажьте направляющую моторного масла и установите выжимной подшипник.
15. Затем снимите старый DC и установите на его место новый.
16. Редуктор можно надеть на направляющие, затем закрутить два нижних винта. Далее, проворачивая коленчатый вал, равномерно затягиваем все болты корзины сцепления.

Автомобили ВАЗ 2108, 2109, 21099 комплектуются неразъемным сухим сцеплением постоянно замкнутого типа с несвободным тросовым приводом.Он имеет центральные пружины давления диафрагменного типа. В алюминиевом картере находится сцепление, которое конструктивно совмещено с коробкой передач и крепится к двигателю автомобиля.

«Корзина» — ведущая часть сцепления

Состоит из стального кожуха и прикрепленных к нему на трех парах упругих пластин — (нажимная диафрагменная пружина) нажимного диска.Кожух крепится к маховику двигателя шестью болтами и центрируется тремя штифтами на маховике. «Корзина» сцепления при выходе из строя заменяется целиком и ремонту ремонту не подлежит, балансируется на заводе, на стенде. Замена корзины при сильном скольжении нажимной пружины, сильном (более 0,8 мм) износе кольца на лепестках нажимной пружины в месте контакта с выжимным подшипником, износ рабочей поверхности ведущего (нажимного) диска.

До 1987 года на автомобилях ВАЗ 2108, 2109, 21099 устанавливалась «Корзина» сцепления модели 2108 с переходными кромками лепестков нажимного спрайта (сцепление с зазорами в привод).Позднее, 1987 г. — муфта модели 2109 с прямыми концами нажимных лепестков спрайта (сцепление без зазоров в приводе).

Диск ведомый — ведомая часть сцепления

Ведомый диск устанавливается в пазы первичного вала коробки передач между нажимным диском «Корзина» и маховиком двигателя. Имеет фрикционные накладки, контактирующие с рабочими поверхностями привода и маховика при работе сцепления. Накладки приклеены к ведомому заклепочному диску.Для гашения крутых колебаний в момент включения сцепления есть диск напряжения. Демпфер с шестью цилиндрическими пружинами, вставленными в специальные окна.

При неравномерном или сильном износе накладки (расстояние между рабочей поверхностью накладки и головкой заклепки менее 0,2 мм), их блокировкой, а также дисками, и биение диска более 0,5 мм, ведомый диск необходимо заменить. При сильном износе головок головки заклепок царапают рабочую поверхность маховика, что в конечном итоге приводит к его замене.При шлифовании накладок необходимо протереть их уайт-спиритом, просушить и очистить очень мелкой наждачной бумагой.

Муфта выключения сцепления (экструзионный подшипник)

Выжимной подшипник — радиально-устойчивый. Подшипник будет на муфте выключения сцепления, через которую он контактирует с приводом выключения сцепления. Постоянное зацепление вилки и муфты обеспечивает пружину в форме пружины. Муфта выключения сцепления перемещается по направляющей втулке, надевается на первичный вал коробки передач и крепится к муфте ролика тремя болтами.Муфта постоянно прижимается к трубным пружинам муфты и выжимного подшипника. Табличка подшипника действует на весь срок службы.

Появление шума при нажатии на педаль сцепления при ее выключении говорит о выходе выжимного подшипника. В этом случае его необходимо заменить на новый, чтобы избежать заклинивания.

Муфты сцепления для сцепления моделей 2109 автомобилей ВАЗ 2108, 2109, 21099 после 1987 года выпуска имеют индекс 2110.

Привод сцепления

Привод сцепления на автомобилях ВАЗ 2108, 2109, 21099 Трос ненадлежащий, состоит из нескольких элементов. Педаль сцепления подвешена на единой оси с педалью тормоза и прикреплена к корпусу через педали кронштейна. Верхняя часть педали выполнена в виде бисквитного рычага. Выхлопная пружина крепится одним концом (за счет оголения привод не имеет зазоров), другим верхним концом троса привода.Кабель проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец кожуха удерживается в проеме щита моторного отсека резиновым амортизатором. Другой фиксируется двумя гайками в кронштейне на коробке передач. Нижний конец троса закрывается резиновым гофрированным кожухом и подключается к муфте отключения за металлический поводок. Для исключения самопроизвольного отсоединения поводка и вилки на поводке делается специальный выступ. Втулка проворачивания сцепления вращается на двух втулках: верхняя пластиковая (съемная), нижняя бронзовая (запрессованная в картер сцепления).

При натяжении или деформации троса привода это необходимо. Еще одна частая неисправность — кончик верхнего наконечника кабеля.

Принцип сцепления

Сцепление на автомобилях ВАЗ 2108, 2109, 21099 без зазоров в приводе, поэтому при отпускании педали постоянно включается. При этом выжимной подшипник прижимается к концам лепестков прижимной пружины «корзины», ведущий диск плотно прижимает ведомый маховик двигателя.Все вместе они вращаются и передают крутящий момент от двигателя к коробке передач. При включенном сцеплении двигатель работает на холостом ходу или автомобиль движется с включенной трансмиссией и педалью сцепления.

При нажатии на педаль сцепление выключается. При этом трос привода натягивается, заглушка перемещает муфту отключения (экструзионный подшипник), он давит на толкатель крестовины «корзину», перемещает ее лепестки, отводя ведущий диск от ведомого.Между рабочей поверхностью маховика и накладками ведомого диска появляется зазор. Передача крутящего момента от двигателя к коробке передач прерывается. На этом этапе водитель может включить одну передачу.

31 января 2014 года случилась такая неприятность: зашла в магазин за продуктами, стою на светофоре, горит зеленый цвет — включаю трансмиссию, а машина не едет. Что есть вроде все нормально было. Включаешь передачу, отпускаешь сцепление — ВАЗ 2109 еле еле едет.Причем газ, а не газ — скорость от этого не меняется. Включаю вторую, третью передачу — вообще не едет. Проехал какой-то перекресток (протолкнуть было бы быстрее) и остановился на стоянке, благо она началась в 50 метрах от светофора. Открываю капот:
Конкурс, включается трансмиссия, а машина не едет. Сцепление ВАЗ 2109 вышло из строя. На первой передаче и обороте едет около тысячи со скоростью максимум 5 километров в час. Также едет на задней передаче, даже на задней едет чуть быстрее, чем на первой.На других передачах вообще не ходит.
Пару дней назад заметил, что у моего ВАЗ 2109 начала давать трещину сцепление. Трогай, идешь, вроде все нормально. При попытке резко разогнаться двигатель ВАЗ 2109 набирает обороты, и машина от этого не трогается с места. Думал, морозы (на улице было -20 градусов), может, что замерзло. Однако выяснилось, что медленно накрывшаяся сцепка ВАЗ 2109, сделанная мне в подарок, сломалась 31 декабря в
Два часа дня.
Далеко от дома не ушел, включил аварию и медленно, пешеходной скоростью поехал домой.По дороге молился, чтобы сцепление наконец упало на дороге. Приехал домой, поставил машину и пешком пошел в магазин, проехал путь, в котором могло выйти из строя сцепление.
Пришел, лазил по инету. Приступил к чтению материалов о замене сцепления ВАЗ 2109. Сразу не понравилось то, что замена сцепления дело долгое и трудоемкое: необходимо отсоединять колодки и снимать коробку передач.
На улице мороз, гаража с ямой нет, летом не сломалось.Но что поделать, поездить нужно, поэтому сразу после праздников поехал и купил полный комплект сцепления ВАЗ 2109. Конечно, зная, что оно вышло из строя, можно было купить что-то конкретное: или диск сцепления, или корзина, или подшипник для глазури. Однако, пока вы не разберетесь с сцеплением ВАЗ 2109, вы не узнаете, что там произошло. Да и надежнее, поменять сцепление полностью и больше туда не лезть. Стоимость сцепления ВАЗ 2109 начинается от 50 долларов, что в принципе не очень дорого, поменять его намного сложнее.

В комплекте сцепления также был небольшой мешочек со смазкой для первичного вала коробки передач ВАЗ 2109, которая вставляется в диск сцепления. Также была инструкция с кратким сопоставлением сцепления моделей ВАЗ с механическим и гидравлическим приводом.

В одиночку такая работа не выполняется, поэтому я попросил помощи у соседа с гаражом.Когда я добрался до сцепления ВАЗ 2109, мы увидели, что диск сцепления на машине полностью без накладок и отполирован до блеска. Состояние корзины сцепления ВАЗ 2109 тоже оставляет желать лучшего. В тот момент очень обрадовался, что сразу купил комплект сцепления, а не отдельный диск сцепления например.

После того, как все собрали обратно, сразу обратил внимание на то, что раньше сцепление хватало в самом конце отработанного выжима, теперь только начинаю отпускать педаль — ВАЗ 2109 сразу начинает ездить.Это связано с тем, что на старой рукоятке полностью стерлись фрикционные накладки, а на новой диски с накладками намного толще. Поэтому когда едешь на ВАЗ 2109 и обращаешь внимание на то, что сцепление заедает дальше обычного, значит стираются фрикционные накладки диска сцепления ВАЗ 2109. Очень непривычно, когда привыкаешь к старому сцеплению, а на новой машине гребет совсем по-другому. Поэтому первые пару дней пришлось привыкать к плавности.

Как отрегулировать педаль сцепления

Уже не многие люди ездят с механической коробкой передач, но, как немецкая ремонтная мастерская, мы знаем, что по-прежнему важно убедиться, что те, у кого есть механическая коробка передач, знают, как отрегулировать педаль сцепления в случае возникновения проблемы.Если сцепление в вашем автомобиле, например Audi, нуждается в обслуживании в Чикаго, обращайтесь в VFC Engineering, и мы проверим его для вас. Вот несколько советов по самостоятельной регулировке педали сцепления.

Предполагается, что саморегулирующееся сцепление само регулируется для достижения нужного количества свободного хода, но иногда это не всегда так. Саморегулирующаяся педаль использует гидравлическую педаль сцепления, что означает, что ее обычно легче исправить, независимо от уровня опыта техника.

Когда двигатель работает и у вас включен стояночный тормоз, поставьте ногу под педаль сцепления и поднимите ее на себя. Таким образом, вы можете проверить и проверить результаты вашей регулировки, когда вы нажимаете педаль сцепления и включаете передачу. Затем проверьте расстояние, на которое муфта должна опуститься, прежде чем можно будет переключить передачи. Если эта регулировка не дает владельцу транспортного средства надлежащих результатов, отнесите свой автомобиль в VFC Engineering, чтобы наш механик посмотрел на него.

Сначала выключите двигатель и включите аварийный тормоз. Расположитесь так, чтобы ваша голова частично находилась под приборной панелью, что позволит вам видеть и получать доступ к любым настройкам, которые необходимо внести. Ваш автомобиль, скорее всего, будет иметь трос сцепления со стержнем с резьбой. Шток будет иметь контргайку и регулировочную гайку, чтобы определить величину свободного хода педали сцепления. Найдите гайки, чтобы можно было отрегулировать их, слегка ослабив обе.Снова потяните трос сцепления, чтобы вы могли почувствовать точку зацепления вилки сцепления.

Как только вы почувствуете, что он вошел в зацепление, вам следует отрегулировать трос сцепления. Убедитесь, что вы сохраняете давление на трос сцепления, удерживая его в точном положении, когда вы затягиваете контргайку и регулировочную гайку.

Если вы не совсем уверены в том, как отремонтировать сцепление в вашем автомобиле, обратитесь к нашим механикам, и мы с радостью рассмотрим его для вас! Если вам нужен ремонт в Германии, например, в сервисном центре Audi в Чикаго, обращайтесь в VFC Engineering прямо сейчас.

Регулировка и проверка сцепления Peoria, IL

Диапазон цен: Узнать цену

Основы регулировки и проверки сцепления Услуги Hiller Automotive

В механической коробке передач сцепление отвечает за включение и отключение трансмиссии от двигателя. Сцепление в механической коробке передач позволяет двигателю продолжать вращаться, даже когда автомобиль остановлен.В автоматической коробке передач этот процесс регулируется гидротрансформатором и трансмиссионной жидкостью. Муфта управляет двумя валами, один в трансмиссии, а другой в двигателе, и использует трение, чтобы сохранить соединение трансмиссии с двигателем. Если сцепление включено, нажимной диск упирается в маховик и соединяет трансмиссию с двигателем. Если сцепление выключено, нажимной диск отрывается от маховика, отделяя трансмиссию от двигателя. Муфта позволяет переключать передачи.В одних трансмиссиях используются гидравлические муфты, в других — тросовые. В обоих случаях требуется плановое техническое обслуживание сцепления для обеспечения эффективной работы всех движущихся компонентов. Если вас беспокоит работоспособность вашего сцепления, обязательно свяжитесь с нами по поводу обслуживания.

Почему вам следует заказывать услуги по регулировке и проверке сцепления в Hiller Automotive?

Пробуксовка или заедание сцепления — оба признака того, что вам следует проверить сцепление. Если ваше сцепление проскальзывает, возможно, износился фрикционный материал на диске сцепления, что ослабит контакт между диском и маховиком.Когда сцепление заедает, сцепление не выключается полностью и оставляет двигатель в ограниченном контакте с трансмиссией. Это может вызвать скрежет и невозможность переключения передач. Слишком большой люфт и чрезмерно жесткое сцепление — признаки предстоящего осмотра или регулировки сцепления. Большинство регулировок муфты гидравлической муфты включают осмотр, слив и наполнение резервуаров для жидкости. При проверке и регулировке сцепления с использованием сцепления с тросовым приводом наш обслуживающий персонал проверит трос на выжимном рычаге и произведет необходимые регулировки тросов и оборудования в механизме сцепления вашего автомобиля.Пренебрежение регулировкой сцепления или осмотром при появлении предупреждающих знаков может привести к серьезным повреждениям двигателя и трансмиссии.

Мы с гордостью обслуживаем потребности клиентов в регулировке и проверке сцепления в Пеории, Иллинойсе, Пекине, Иллинойсе, Спрингфилде, Иллинойсе и прилегающих районах.

Обслуживаемых областей: Пеория, Иллинойс | Пекин, Иллинойс | Спрингфилд, Иллинойс | и прилегающие районы

Регулировка и регулировка карбюратора ВАЗ-2109.Как правильно отрегулировать карбюратор ВАЗ-2109

Существует целый ряд причин, по которым может потребоваться регулировка карбюратора ВАЗ-2109. Это и некачественное топливо, загрязняющие вещества в виде отработанной смазки, мусор из окружающей среды. Но в процессе постоянного использования этот механизм не требует особого ухода снаружи. Если обнаружено сильное загрязнение движущихся и движущихся частей, пора очистить и отрегулировать.

Как понять, что карбюратор не настроен?

Это довольно просто.В принципе, опытный автомобилист сразу поймет, что к чему. Но если вы только новичок, то должны знать, что есть ряд признаков и что ремонтировать карбюратор ВАЗ-2109 не нужно, их нужно уметь разбираться. Во-первых, машина глохнет во время движения. Это может произойти, если вы поедете на холодном двигателе без всасывания, что вполне нормально. Но когда двигатель достиг рабочей температуры, вы отпускаете газ, и машина глохнет, значит, пора чистить.

Во-вторых, если частота вращения коленвала набиралась с трудом, то это говорит о тяжелом положении — и опять карбюратор виноват. Когда машина едет по ровной дороге на холостом ходу и дергается, это явный признак неисправности, которую рекомендуется как можно скорее устранить.

В принципе, признаков, по которым определяют неисправность ТС, гораздо больше. К тому же грамотная регулировка карбюратора ВАЗ-2109 поможет избежать повышенного расхода топлива, что особенно важно, учитывая текущие цены на бензин.

Винты «качество» и «количество»

Рекомендуется выполнять работы вместе, т.к. постоянно бегать от карбюратора к педали акселератора, вытаскивать и заглушать дроссель неудобно. Но это необязательное требование. Что вам нужно знать, так это то, что регулировку можно производить без каких-либо специальных инструментов и других приспособлений. Простые слова — голые руки.

Но для этого нужно знать, что такое винты «Качество» и «Количество». Первые служат для обеспечения нестабильной работы мотора.Вращением в обратном порядке получаем нормальную работу двигателя. В то же время «количественные» винты служат для увеличения или уменьшения оборотов. После этого они возвращаются к настройке «качества», затем «количества» и т. Д. На практике все это довольно просто. Однако в мастерской за такую ​​простую регулировку уйдет приличная сумма.

Подготовительные работы

Перед настройкой карбюратора ВАЗ-2109 необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно.Прежде всего, работы следует проводить в хорошо проветриваемом помещении. Желательно, чтобы машина стояла строго горизонтально или под углом не более нескольких градусов по любой оси.

Не используйте во время внутренней чистки тряпки, так как ворсинки останутся внутри, что будет способствовать неправильной работе насадок. Другими словами, корректировка аннулируется. Очистку и регулировку карбюратора ВАЗ-2109 следует производить со специальной подготовкой. Если такого инструмента под рукой не оказалось, то подойдет бензин.Наилучшие результаты можно получить со сжатым воздухом. Итак, мы подготовились к работе, теперь можно переходить к практической части.

Настройка карбюратора ВАЗ-2109: общая

Непосредственно перед настройкой выполните чистку Можно использовать бензин, сжатый воздух или спец. удобства. Во время работы нужно иметь под рукой плоскую отвертку. Также перед регулировкой и чисткой регулируется зажигание. Нет смысла регулировать карбюратор, если установлен более позднее или раннее зажигание.

Еще нужно помнить, что настройка производится только на рабочую температуру двигателя, то есть желательно прогреть машину и только потом приступать к процессу. С дроссельной заслонкой нужно демонтировать тягу с педали газа. Сразу после этого необходимо отключить вентиляцию картера. Далее проводим проверку отсутствия разрежения в трубке регулятора ГРМ. Если он есть, значит, что-то не так. Затем можно переходить к регулировке качественных саморезов, что позволит наладить стабильную работу мотора автомобиля.

Регулируемый дроссель

Это «дроссель», который необходим при запуске холодного двигателя. Есть несколько причин, по которым этот механизм может выйти из строя. Несмотря на то, что устройство его несложное, желательно уделить внимание его ремонту. Дроссельная заслонка — это своеобразная палочка-выручалочка при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 следует начинать с «всасывания».

Прежде всего проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение.И то, и другое способствует тому, что клапан не открывается или не закрывается полностью, что плохо для карбюратора.

Для выполнения работ нам понадобится ключ на 13, который будет регулировать натяжение троса. Если педаль газа вдавлена ​​в пол, то заслонка должна открыться полностью, отпустить газ — заслонка закрывается. Если это не так, отрегулируйте положение стопорной гайки с помощью ключа на 13, пока мы не добьемся оптимальных результатов.

Привод воздушной заслонки и его регулировка

После того, как мы отрегулировали дроссель приводного карбюратора, переходим к дроссельной заслонке.В первую очередь перед выполнением работ необходимо снять крышку с воздушного фильтра. Кстати, поменять фильтр можно попутно, особенно если это было сделано очень давно. Тяга прямо в снаряде должна быть свободной.

Если клапан не требует регулировки, то под торпедой находится полностью утопленная рукоятка всасывания. Клапан должен быть открыт на 100%. Если это не так, то потребуется ключ для ослабления болта регулировки тяги. Заходим в настройку. Как только будет достигнут оптимальный результат, затяните болт на рычаге и закройте крышку фильтра.Но есть нюансы.

Сначала вам нужно повернуть рычаг заслонки до полного открытия. После этого нужно утопить этот рычаг до упора. С помощью плоскогубцев снимите кабель с изоляции и вдавите болт. Проверьте, полностью ли открывается заслонка. При необходимости постепенно перемещайте оболочку кабеля и зажимайте крепежный болт.

Как настроить карбюратор ВАЗ-2109: пусковое устройство

Многое зависит от работы этого механизма. Но чтобы выполнить регулировку максимально точно, необходимо разобрать карбюратор.Делай проще. Но если этого не произошло, то можно попробовать выполнить настройку на установленном механизме. Принцип заключается в том, что стартовые зазоры должны быть установлены правильно. От этого будет зависеть, насколько хорошо машина заведется.

Как было сказано выше, существует несколько способов регулировки карбюратора ВАЗ-2109. Если без снятия, понадобится тахометр. Сначала нужно полностью снять корпус воздушного фильтра, затем полностью вытащить рычаг воздушной заслонки (находится под торпедой в салоне).Запускаем двигатель и наблюдаем.

С помощью плоской отвертки откройте воздушную заслонку примерно на 30%. Берем ключ на 7 и поворачиваем регулировочный болт до тех пор, пока результат на тахометре не будет виден при 3100-3400 оборотах. Как только этот показатель получен, можно смело опускать клапан.

Что нужно помнить при выполнении ремонтных работ

Всем известно, что двигатель — это сердце автомобиля, в то время как карбюратор — это его клапан. В случае повторного отказа все системы полностью пострадают.Поэтому, чтобы состояние автомобиля было в норме, необходимо периодически ремонтировать карбюратор ВАЗ-2109. А вот сам ремонт лучше доверить профессионалам, так как без опыта можно только усугубить ситуацию.

Также желательно заливать качественное топливо, так как это влияет на качество автомобиля и самого карбюратора. Смазка — еще один важный момент. Без него ничего не получится, поэтому одни и те же «качественные» винты желательно время от времени смазывать.То же самое касается тросов воздушной заслонки, которые необходимо периодически менять. Как показывает практика, они выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, в первую очередь прогреваем двигатель до рабочей температуры. Работы нужно производить при элементах энергопотребления (фары, плеер и т. Д.), Поэтому перед началом работы желательно зарядить аккумулятор, чтобы он не сел в неподходящий момент. Придется опять же работать винтами «качества», но последовательность немного другая.

Для начала нужно получить максимальные обороты на холостом ходу (ч. Ч.). После этого вращаем винт «количества», чтобы получить обороты примерно на 50–150 меньше, чем должно быть на x. x Как правило, это около 800 оборотов коленвала. После этого винтом «качество» уменьшаем значение до нормы — примерно 900-950 оборотов. После этого работу можно считать завершенной. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если вы не обращаете внимание на его неисправность.Как правило, этот механизм может работать долго. Но не забываем про чистку и тюнинг.

О карбюраторах Solex

Следует сказать несколько слов о настройке этого устройства. Первый шаг — установить правильный уровень в поплавковых камерах. После этого нужно настроить холостой ход. Стоит отметить, что настройку карбюратора «Солекс» ВАЗ-2109 следует проводить по инструкции, что не только ускоряет, но и упрощает работу.

Если при регулировке винта «количество» двигатели никак не реагируют, то необходимо сменить жиклер холостого хода на меньший или подтянуть электромагнитный клапан.Что касается выбора жиклеров, то это довольно трудоемкий процесс. Ориентироваться нужно на объем двигателя. Чем больше объем, тем меньше понадобится жиклер.

Также есть переходный режим, отвечающий за отсутствие сбоя при запуске автомобиля и его нормальной работе (чихание, выстрелы). Виноват щелевое отверстие. Он расположен прямо под дроссельной заслонкой. Если нажать на педаль акселератора, то из жиклера в отверстие подаётся бензин. Если этого не произойдет, автомобиль может заглохнуть.

Теоретическая информация

Было бы полезно сказать, что карбюратор — это устройство, непосредственной целью которого является смешивание и дозирование топлива, поступающего в цилиндры двигателя. В противном случае именно здесь образуется рабочая смесь. За качество жиклеров отвечаю. Это касается всех моделей отечественного автопрома, в том числе ВАЗ-2109. Карбюратор глохнет из-за неправильно настроенных жиклеров.

Кроме того, такой показатель, как их результативность. Его определяют по длине жиклера, а также по его открытию (пропускной способности).Если увеличить сечение жиклера примерно на 10%, то пропускная способность увеличивается на 25%. Из этого можно сделать вывод, что при правильной настройке описываемых устройств можно не только снизить расход топлива, но и увеличить мощность двигателя. Как видим, установка карбюратора ВАЗ-2109 позволяет многое.

Причины проблем

Как правило, сам карбюратор при должном уходе работает нормально. Однако есть несколько нюансов, на которые нужно обратить внимание. Например, после установки карбюратора ВАЗ-2109 в двигателе на х появилась нестабильность.x Причиной этого может быть неправильное натяжение троса педали акселератора (акселератора). Но все это легко исправить, и теперь посмотрим, как это сделать.

Для начала необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы вы могли вручную регулировать дроссельную заслонку на работающем двигателе. Если при перемещении дроссельной заслонки обороты падают вправо, то вам необходимо поменять или отрегулировать трос. Если обороты не изменились, дело по-прежнему в карбюраторе.

Вывод

Хочу сказать, что часто требуется простая настройка зажигания ВАЗ-2109. Карбюратор в этом случае может нормально работать, но из-за ненастроенного зажигания возникает ощущение его неисправности. Как уже неоднократно говорилось выше, от качества смеси, которую дает карбюратор, зависит очень многое.

Самозаменяемые жиклеры Это связано с тем, что каждый из них подходит только для определенной модели карбюратора. Если выставить на любой другой, может увеличиться расход топлива, снизится мощность двигателя, ухудшится динамика и так далее.Но если все же необходимо произвести замену, то следует руководствоваться нанесенной маркировкой. Приобретать комплект нужно сразу, а не отдельно, так как это небезопасно и можно столкнуться с неточностью в маркировке.

Не работает сцепление ВАЗ 2109.

Сцепление — довольно важный элемент в конструкции трансмиссии машины. С его помощью трансмиссия на короткое время отключается от двигателя и плавно подключается для переключения передач.
Помимо этой основной функции необходимо гасить колебания редуктора и защищать элементы трансмиссии от перегрузки. Если на ВАЗ 2109 механизм по каким-то причинам не работает, замена диска сцепления неизбежна.
Замена диска сцепления ВАЗ 2109 легко может быть проведена своими силами.

Типы сцепления

По устройству сцепления бывает трех типов:

• фрикционный;
• гидравлический;
• электромагнитный.

В первом варианте крутящий момент передается за счет силы трения. Во втором случае — с помощью потока жидкости, а в третьем — за счет действия магнитного поля.
Самым распространенным является фрикционная муфта, которая в свою очередь бывает трех типов:

• однодисковый;
• двухдисковый;
• многодисковый.

Кроме того, следует выделить еще одну важную единицу:

В случае с сухим сцеплением между дисками возникает сухое трение, а во втором используется специальная жидкость.

Примечание! Сегодня в автомобилях чаще всего устанавливают сухое однодисковое сцепление.

Параметры однодискового сухого сцепления

В состав данного устройства входят:

• маховик;
• картер сцепления;
• напорный и ведомый диск;
Пружины
• ;
• муфты;
• запорный подшипник;
• Вилка сцепления.

Когда менять диск сцепления

К сожалению, ни один производитель не указывает точные номера замены или, и это неудивительно, так как исправность и срок эксплуатации данного агрегата во многом будет зависеть от драйвера.Следует отметить, что срок службы и риск возникновения текущих неисправностей напрямую зависят от качества работы сцепления.
По статистике часто ломается диск сцепления или диск сцепления.
Таких дефектов можно наблюдать:

• любая механическая деформация;
• обрыв демпферных пружин;
• неисправность шлицев ступицы;
• Износ фрикционных накладок.

Все эти неприятности говорят о срочной замене диска сцепления.

Примечание! Поскольку производитель не устанавливает дату замены детали, нужно помнить об опыте и автомобильных советах людей.
Практически все мастера советуют проводить диагностику элемента 1 раз в 80 тыс. Км. Конечно, если в этот период нет признаков неисправности узла.

Признаки неисправности

Это:

• пробуксовка сцепления;
• отключение не производится;
• чувствуется вибрация при включении;
• педаль не реверсируется.

Примечание! Прежде чем решиться на замену диска сцепления, требуется точно диагностировать его состояние.

Соответствующая проверка может быть произведена как в сервисном центре, так и самостоятельно в гаражных условиях с помощью подробных инструкций … Если имеется в виду второй способ замены, действия нужно будет выполнять аккуратно и качественно.

Как проверить толщину диска

Итак:

• Используя измерительный прибор, вы можете точно определить толщину диска.Для завершения процесса снимать сцепление не требуется.
  Необходимы подъемник с калибром и инструкция по эксплуатации. Этот датчик подключен к активному цилиндру сцепления.
• Не рекомендуется злоупотреблять народными методами, так как их использование может увеличить износ. Запускать двигатель необходимо с активной 4-5 передач, сцеплением давим на газ.
  Если двигатель не заглох, это указывает на износ ведомого диска.

Замена диска самостоятельно

Сразу отметим, что заменить диск на переднеприводных автомобилях немного сложнее, чем на классических моделях.К тому же у разных марок и моделей автомобилей есть свои нюансы по снятию и установке сцепления.
Для начала необходимо прочитать инструкцию и рекомендации по самостоятельной замене сцепления. Не будет лишней консультация мастеров.

Примечание! В процессе замены поврежденной детали не нужно экономить, лучше сразу заменить все элементы, вызывающие подозрения.
Что касается резинотехнических изделий, то они должны быть безоговорочно изменены. По мнению специалистов, также необходимо поменять выжимной подшипник.

При замене сцепления на автомобиле ВАЗ 2109 нет необходимости: полностью демонтировать коробку передач, слить масло, снять полностью и т. Д.

Как поменять сцепление в гараже

Итак:

• Для начала нужно почаще подвешивать перед автомобиля на штатив.
• Далее снимаются передние колеса.
• Отсоединяется от коробки передач, снимается с кронштейна.
• Также нужно отсоединить трос спидометра от КПП.
• После этого откручиваются болты крепления, фиксирующие шаровые опоры и поворотные кулаки.
• Далее нужно ослабить задний левый фиксатор продольного рычага.
• Болты крепления кронштейна раскоса слева осторожно откручиваются, после чего рычаг поворачивается на 90 градусов.
• К КПП можно прикрепить «массу», которая тоже демонтируется.
• Раскладывает нижнюю защитную крышку маховика.
• Опора двигателя с левой стороны откручена.
• Опора двигателя, расположенная сзади, снята с кузова, это касается и зажима привода коробки передач.
• Привод снят с КПП.
• Подушка коробки передач откручена от двигателя.
• Коробка передач снята с двигателя, которая будет висеть на приводах.
• Сцепление откручивается, в некоторых случаях это корзина сцепления.
• Выжимной подшипник заменяется.
• С помощью удобной оправки, предназначенной для центрирования таких дисков, заменяем ведомый диск.
• Сборка производится в порядке, обратном разборке.

На практике все произойдет не так быстро, как в теории, особенно у новичков. Сегодня, благодаря видео и фото, можно заменить практически любую деталь своими руками, при этом совсем не обязательно обращаться к специалистам автосервиса.
Подробная инструкция поможет легко разобрать и правильно закрепить диск сцепления. Важно не только строгое соблюдение рекомендаций, но и качество покупаемой запчасти.
Среди большого разнообразия нужно, прежде всего, понимать, что цена должна соответствовать качеству.

Сегодня не то время, когда нужную деталь можно было найти только у спекулянта, приобретя ее по завышенной цене на рынке или по большой цене. Тогда было больше уверенности, что качество запчасти будет 100 процентов.
Сейчас много разных комплектов сцепления на ВАЗ 2109. «Какое сцепление выбрать?» — этот вопрос становится все более актуальным, чем раньше.
Примечательно, что на ВАЗ 2109, какое сцепление лучше, можно определить самостоятельно.

На современном рынке представлены образцы разных производителей, как отечественных, так и зарубежных, что затрудняет выбор действительно качественных.

Примечание! Как показывает статистика, большинство продаваемых на рынках и в магазинах напорных и приводных дисков сомнительного качества, иногда даже можно наткнуться на подделку.

Итак, какое сцепление лучше купить и как не ошибиться в выборе?
Для начала вам нужно выяснить, что предлагают современные производители:

• Во-первых, это заводская муфта ВИС, ее еще называют «сток».В принципе, продукт неплохой, его поставляет сам завод АВТОВАЗ для сборки автомобилей.
  Отличить оригинальное сцепление от подделки несложно, достаточно лишь проверить наличие лазерной маркировки, нанесенной на сами диски. Кроме того, вы можете отправить SMS с идентификационным кодом и получить ответное сообщение, подтверждающее уникальность и качество.

• Во-вторых, это импортная линейка, это муфты VALEO, LUK, SACHS, KRAFT.Среди такого разнообразия покупателю предстоит сделать непростой выбор.
  При выборе не рекомендуется ориентироваться на красивую упаковку и название, так как может продаваться примитивная китайская подделка определенной марки.

Что выбрать

Например, кто-то предпочитает мерседес, а кто-то москвич. В том или ином случае сторонники той или иной детали, бренда или компании найдут массу свидетельств в свою пользу.
По этой причине нет необходимости сравнивать и делать выводы о наилучшем сцеплении.Как правило, это дело привычки.
Кто-то предпочитает мягкое сцепление, а у кого-то машина с которой водитель вообще не знает, для чего нужна соответствующая педаль.

Так или иначе, многие потребители выбирают сцепление, не учитывая советов и рекомендаций. Они полагаются исключительно на свой собственный опыт работы с конкретным сцеплением.
Рассмотрим самые известные марки комплектов автомобильного сцепления, следовать рекомендациям не обязательно, но все же стоит прочитать информацию.Водитель сам решает, какая рукоять ему больше подходит: Valio, Craft или Bow.
Иногда даже нужно попробовать все три марки, чтобы определиться с правильной частью.

Французский или корейский Valeo

Качественные автозапчасти найти на российском рынке сложно, так как многие хотят их подделать, и это касается и бренда Valio.

Примечание! Подделку этой марки можно сразу отследить по относительно невысокой стоимости, а также по качеству составляющих элементов.
Сейчас на современном рынке можно найти компоненты сцепления Valio французского, итальянского, испанского и южнокорейского производства. Конечно, меньше из Франции.

Автомобилисты, предпочитающие данную марку, отзываются о продукции только положительно. Эту муфту еще называют женской, так как она обеспечивает легкий и плавный ход.

Также следует отметить хорошую надежность и длительный срок службы. Если использовать сцепление Valio правильно и бережно, то его хватит на 150 тысяч километров.
Оригинальные диски не боятся перегрева (имеется в виду допустимые пределы), а маховику присуща практическая вечность.

Немецкий педантичный клатч Luk с высоким качеством

Трудно сказать, насколько правдоподобна предложенная информация, но все же она принимается во внимание. Делают вывод, что сегодня такой комплект сцепления устанавливается на каждую вторую машину. Немецкое производство и на каждом четвертом — другой производитель.
Конечно, доказать это практически невозможно, скорее всего, так и есть.Если принять во внимание извечную формулу маркетингового соотношения цены и качества, то этот клатч здесь хорошо вписывается.

Отличительной особенностью носовой муфты считается характерное свойство такого устройства для гашения колебаний. Соответствующие выводы можно сделать из отзывов российских автомобилистов.

Примечание! Носовые муфты в комплекте имеют специальный демпфирующий элемент для колебаний ведомого и нажимного диска.

Рукоятка от крафт

Автомобилисты отзываются о таком сцеплении (см.) Только с положительной стороны … Сейчас на российском рынке можно встретить комплекты Kraft турецкого производства, к которым прилагается лицензия Kraft из Германии.
Это классическая практика современной экономики. Современные автомобилисты не учитывают эту особенность, тем более что крафт давно пользуется популярностью у российского потребителя.
Набор отличается относительно мягким отсоединением, отличной устойчивостью к значительному перегреву в интенсивных условиях использования.Также нельзя забывать о долговечности маховика, что немаловажно.
В среднем такое сцепление способно прослужить около 150 тысяч километров.

Примечание! Недостатком, пожалуй, является небольшой срок службы выжимного подшипника. Как правило, это, скорее всего, будет напрямую зависеть от стиля вождения транспортного средства.

Комплекты сцепления от Kraft надежно «сидят» в своей нише на российском авторынке. И это неудивительно, ведь продукция отличается отменным качеством, несмотря на невысокую стоимость.
Какое сцепление выбрать для автомобиля будет зависеть только от личных предпочтений. Каждый из купленных комплектов можно установить с помощью обучающего видео и фото полностью своими руками.
Также для удобства работы прилагается индивидуальная подробная расписная инструкция. Не забывайте, что цена всегда должна соответствовать качеству.

На автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 сцепление однодисковое, с центральной нажимной пружиной 10 (рис. 5.1, 5.2). Кожух 2 сцепления прикреплен к маховику 5 шестью болтами 3 и соединен с нажимным диском 4 тремя парами упругих пластин.

Рис. 5.1. Сцепление ваз 2108, ваз 2109, ваз 21099 в сборе
1 — вилка выключения сцепления; 2 — крышка сцепления; 3 — болт крепления сцепления к маховику; 4 — прижимная пластина; 5 — маховик; 6-диск ведомый; 7 — первичный вал коробки передач; 8 — нижняя крышка картера сцепления; 9 — картер сцепления; 10 — нажимная пружина; 11 — выжимной подшипник сцепления; 12 — опорный фланец муфты; 13 — втулка подшипниковой муфты

Ведомый диск 6 в сборе с демпфером расположен на шлицах входного вала 7 коробки передач.Привод выключения сцепления тросовый, беззазорный (в приводе сцепления отсутствуют зазоры).
Педаль сцепления 1 (рис. 5.3) установлена ​​в кронштейне 15 на оси 14 через втулки 17. Верхняя часть педали сцепления соединена с наконечником троса 10. Верхний наконечник 11 корпуса является фиксируется к кронштейну педали сцепления при помощи зажима 12 резинового амортизатора. Нижний конец троса 4 закреплен двумя гайками 5 в кронштейне 2 на силовом агрегате … Поводок 7 троса сцепления соединен с рычагом 8 вилки выключения сцепления.Выжимной подшипник сцепления замкнутый и в процессе эксплуатации не требует смазки. Основным параметром, определяющим работу привода выключения сцепления, является ход педали сцепления по оси X до упора на коврике.

ПОЛЕЗНЫЕ СОВЕТЫ
Чтобы сцепление на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 служило долго и надежно, не держите постоянно ногу на педали сцепления. Эта вредная привычка часто приобретается во время обучения вождению в автошколах из-за боязни не успеть выключить сцепление при остановке автомобиля.
Кроме быстрой утомляемости ноги, которая все время находится над педалью сцепления, сцепление хоть немного, но выдавливается, а ведомый диск при этом проскальзывает и изнашивается. Кроме того, хотя выжимной подшипник предназначен для работы с постоянным вращением, выжимной подшипник подвергается повышенной нагрузке, когда педаль сцепления, по крайней мере, немного нажата, поэтому срок службы выжимного подшипника также сокращается.
По этой же причине мы не рекомендуем длительное время выключать сцепление (например, в пробках).Если нет необходимости сразу трогаться с места, лучше включить коробку передач на нейтраль и отпустить педаль сцепления.
Пробуксовку сцепления легко определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора скорость резко возрастает, а затем немного падает и автомобиль начинает разгоняться, сцепление требует ремонта.

Рис. 5.2. Сцепление ваз 2108, ваз 2109, ваз 21099 в разобранном виде
1 — нажимной диск; 2 — крышка сцепления; 3 — диафрагменная пружина; 4 — ведомый диск

Рис.5.3. Привод выключения сцепления ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
А — элемент тросовой поводки; X — ход педали сцепления; 1 — педаль сцепления; 2 — скоба для крепления нижнего конца оболочки кабеля; 3 — оболочка кабеля; 4 — нижний конец оболочки кабеля; 5 — гайка; 6 — защитный кожух; 7 — кабельный ввод; 8 — рычаг вилки выключения сцепления; 9 — втягивающая пружина педали сцепления; 10 — трос; 11 — верхний конец оболочки кабеля; 12 — обойма; 13 — стопорные скобы; 14 — ось педали; 15- кронштейн педалей сцепления и тормоза; 16-ти проставочная втулка; 17 — втулки педали сцепления; 18 — педаль тормоза

Неисправности сцепления, причины и устранение

Поведение автомобиля указывает на необходимость замены сцепления.Если отпустить педаль сцепления, и после этого ВАЗ 2109 начал трястись, чувствуется пробуксовка или посторонний шум, треска, запах гари, то вероятность поломки сцепления очень высока.

Типичные поломки

Сцепление может выйти из строя по нескольким причинам:

• Поверхности фрикционных накладок ведомого диска сцепления изношены, либо на них образовались дефекты и трещины;
• Пружины диафрагмы изношены;
• Появилась разработка на маховике сцепления;
• Лепестки диска сцепления изношены или сломаны;
• Выжимной подшипник сломан или изношен.

Чтобы найти причины выхода из строя сцепления, придется его разобрать. Но не пугайтесь этого процесса. Разобрать и вернуть агрегат в работоспособность смогут даже новички, если изучить инструкцию, конструкцию, посмотреть наглядные видеоролики.

Выбор сцепления

Выбирая комплект сцепления, следует ориентироваться не только на имеющийся бюджет. Сохраняя или покупая подделку, вы рискуете получить еще больше проблем в будущем.

На сегодняшний день существует несколько основных производителей, сцепления которых стоит покупать для ВАЗ 2109.

Вне зависимости от качества выбранного комплекта, при неправильной установке или из-за грубой эксплуатации автомобиля ресурс ссылки ни в коем случае не сможет дойти до заявленных производителем.Поэтому водите машину соответственно.

Ремонтные работы

Если вы решили сделать это самостоятельно, выполните следующую последовательность действий.

1. Заехать на эстакаду или яму. Это наиболее удобный для вас способ работы.
2. Поднимите переднюю часть автомобиля с помощью надежного домкрата и надежно зафиксируйте палец.
3. Снимите колеса.
4. Отсоедините массу от картера сцепления и троса сцепления. Далее вам придется снять коробку передач.
5. Для этого снимаем стартер, отсоединив провода, клеммы и открутив три крепежные гайки.
6. Отсоединить трос спидометра и провод заднего хода.
7. Снимите стяжки с рычагов подвески и разведите их в стороны.
8. Отсоедините шаровые опоры от шарнирных рычагов. Для этого нужно снять шплинт, открутить гайку, выбить опорный штифт. Затем откручиваются две гайки и отсоединяется петля.
9. Выдавить наконечник внутреннего ШРУСа монтировкой.Обязательно заглушите образовавшееся в коробке отверстие подручными средствами, иначе масло начнет выливаться из коробки передач.
10. Снимите нижнюю защиту корпуса сцепного устройства. Здесь его держат всего 3 болта.
11. Сделайте опоры из блоков, кирпичей для коробки и двигателя.
12. Снимите задние опоры.
13. Откручиваем оставшиеся крепления, снимаем коробку передач горизонтально. Будьте осторожны, чтобы не деформировать первичный вал на выступах нажимной пружины.

Снятие и проверка

1. Открутив болты крепления, лучше чем-нибудь закрепить ведомый диск.Подойдет обычная большая отвертка.
2. Будьте осторожны, чтобы ведомый диск не вышел, и снимите узел сцепления.
3. Проверить текущее состояние деталей. Если вы заметили на них механические повреждения, сразу рекомендуем их заменить.

Следующим шагом является проверка состояния деталей.

В редких случаях отдельные компоненты рычажного механизма меняются независимо от других. Чаще всего ремонт подразумевает полную замену, в которую входят нажимной диск, выжимной подшипник и диск сцепления.

Сборка сборки производится в обратной последовательности. Только убедитесь, что вы выбираете для замены действительно качественные детали. Например, тяговый диск нормального качества сегодня будет стоить около 1000 рублей. Не рекомендуем брать более дешевые варианты.

31 января 2014 года случилась такая неприятность: зашел в магазин за продуктами, стою на светофоре, горит зеленый свет — включаю передачу, но машина не едет. Что это было, вроде все было хорошо.Включаешь передачу, отпускаешь сцепление — ВАЗ 2109 еле едет. И разгоняться, не разгоняться — скорость от этого не меняется. Включаешь вторую, третью передачу — вообще не едет. Я как-то проехал перекресток (быстрее было бы проехать) и остановился на стоянке, так как она начиналась в 50 метрах от светофора. Открываю капот:
исправен, передачи включены, но машина не едет. Сцепление ВАЗ 2109 вышло из строя. На первой передаче и оборотах около тысячи едет с максимальной скоростью 5 километров в час.Также едет на задней передаче, даже на задней едет чуть быстрее, чем на первой. На других передачах вообще не идет.
За пару дней до этого заметил, что у моего ВАЗ 2109 пробуксовывает сцепление. Трогаете, идете, вроде все нормально. При попытке резко разогнаться двигатель ВАЗ 2109 набирает обороты, и машина из-за этого не трогается с места. Думал морозно (на улице -20 градусов), может, промерзло. Однако оказалось, что медленно замыкающееся сцепление ВАЗ 2109 сделало мне подарок, оно сломалось 31 декабря
в два часа дня.
Не успел уехать далеко от дома, включил аварийку и медленно, со скоростью пешехода поехал домой. По дороге молился, чтобы сцепление не сломалось полностью по дороге. Я поехал домой, припарковал машину и пошел в магазин, при этом гадая, что может выйти из строя в сцеплении.
Я пришел и вышел в интернет. Стал читать материалы о замене сцепления ВАЗ 2109. Сразу не понравилось то, что замена сцепления дело долгое и кропотливое: необходимо отсоединять ШРУСы и снимать коробку передач.
На улице морозно, гаража с ямой нет, летом это сцепление не могло сломаться. Но что поделать, нужно погонять, поэтому сразу после отпуска поехал и купил полный комплект сцепления ВАЗ 2109. Конечно, зная, что он вышел из строя, можно было купить что-то конкретное: либо диск сцепления, либо корзину, либо выжимной подшипник. Однако, пока вы не разберете сцепление ВАЗ 2109, вы не узнаете, что там вышло из строя. И безопаснее полностью поменять сцепление и больше туда не лезть.Стоимость комплекта сцепления ВАЗ 2109 начинается от 50 долларов, что в принципе не очень дорого, поменять его намного сложнее.

В комплект сцепления также входил небольшой пакетик смазки для первичного вала коробки передач ВАЗ 2109, который вставляется в диск сцепления. Также была инструкция с кратким материалом по работе сцепления моделей ВАЗ с механическим и гидравлическим приводом.

Они не делают такую ​​работу в одиночку, поэтому я попросил помощи у соседа с гаражом. Когда мы подошли к сцеплению ВАЗ 2109, то увидели, что диск сцепления на машине полностью без накладок и отполирован до блеска. Состояние корзины сцепления ВАЗ 2109 тоже оставляет желать лучшего. Тут я очень обрадовался, что сразу купил комплект сцепления, а не отдельный диск сцепления, например.

Собрав все обратно, я сразу заметил, что до того, как сцепление схватывалось в самом конце отпускания педали, теперь, как только вы начинаете отпускать педаль, Ваз ВАЗ 2109 сразу начинает водить.Это связано с тем, что на старом сцеплении полностью стерлись фрикционные колодки, а на новом диск с колодками намного толще. Поэтому, когда вы едете на ВАЗ 2109 и заметили, что сцепление цепляется дальше обычного, это означает, что стерты фрикционные накладки диска сцепления ВАЗ 2109. Поэтому первые пару дней надо было привыкнуть, трогаться более плавно.
