Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Датчик-распределитель зажигания: 1 — корпус; 2 — грузик центробежного регулятора; 3 — винт крепления подшипника; 4 — вакуумный регулятор; 5 — пружина вакуумного регулятора; 6 — диафрагма; 7 — штуцер; 8 — магнитопровод ротора; 9 — постоянный магнит ротора; 10 — ротор; 11 — крышка; 12 — помехоподавительный резистор; 13 — выводы; 14 — центральный контакт; 15 — бегунок; 16 — фильц; 17 — винт крепления ротора: 18 — обмотка статора; 19 — винт крепления статора; 20 — статор; 21 — магнитопровод обмотки статора; 22 — опора статора; 23 — подшипник; 24 — пружина грузика; 25 — упорные шайбы; 26 — втулка; 27 — валик; 28 — пластина октан-корректора; 29 — шайба; 30 — пружинное кольцо; 31 — штифт; 32 — муфта привода.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра.

Закрыв отверстие бумажной пробкой, вращаем коленчатый вал.

Вытолкнувший пробку воздух укажет на начало такта сжатия.

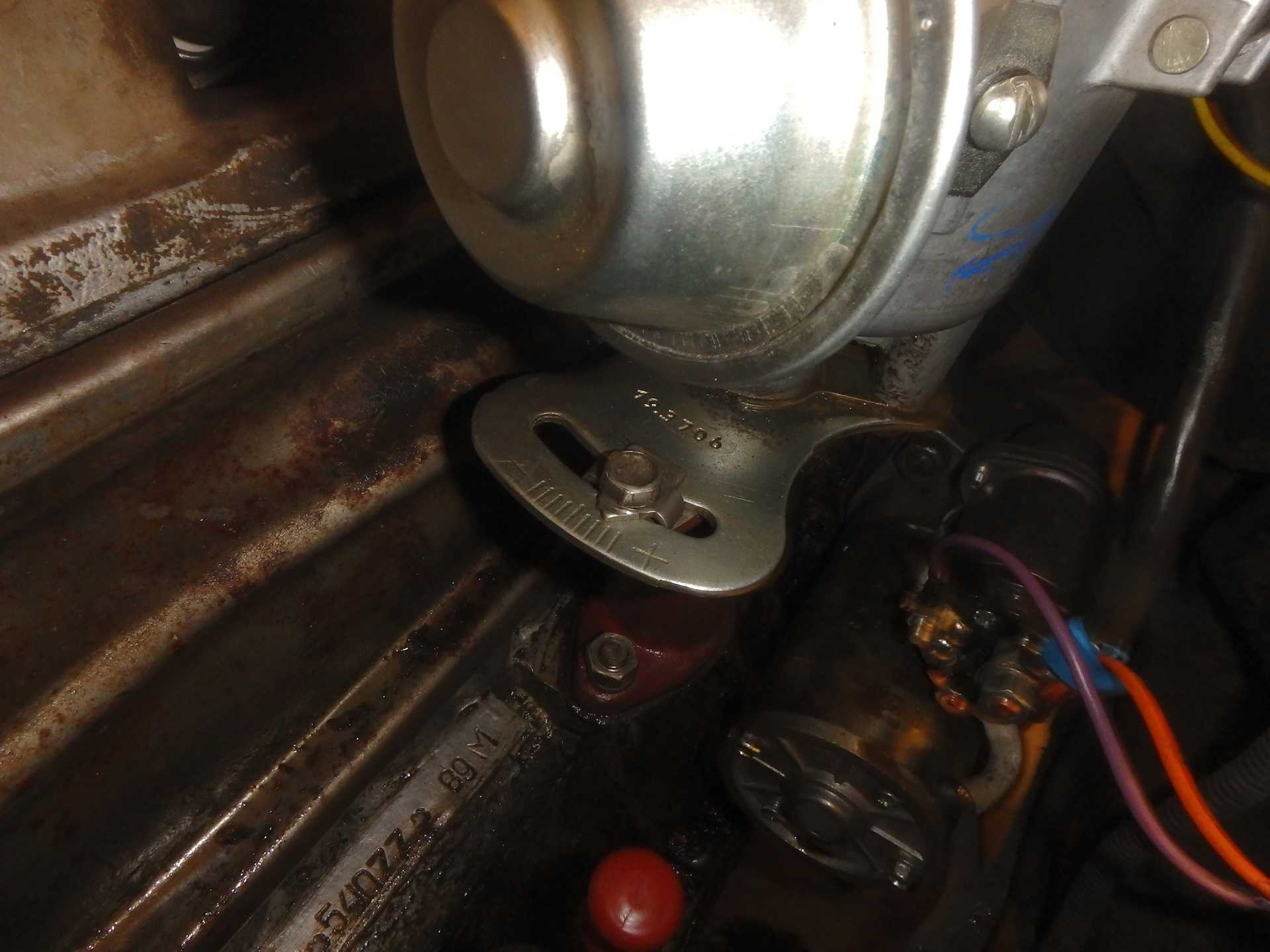

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя  против часовой стрелки

Угол опережения зажигания max, град:

• — центробежный регулятор 15–18
• — вакуумный регулятор 8–10

Зазор свечи зажигания, мм 0,8

Сопротивление резистора бегунка*, кОм 5–8

Сопротивление наконечника свечи, кОм 4–7

Сопротивление центрального контакта крышки*, кОм 8–13

Сопротивление обмотки статора, кОм 0,4–0,45

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

технические характеристики, порядок работы цилиндров

Одним из самых легендарных моторов Советского союза остается — двигатель ЗМЗ 402 (сокращенно — дв. 402). Изготовитель силового агрегата — ООО «Заволжский моторный завод», именно от этого двигатель получил такое название — ЗМЗ 402. Еще одной модификацией стал ЗМЗ 24Д, но он не прижился в связи с частыми ремонтами и дорогим обслуживанием.

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Поршни

Они отливаются из сплава алюминия и имеют проточки под два кольца компрессионных и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой покрытия хромом, что способствует лучшей притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо – комбинированного типа, оно состоит из расширителя и двух стальных дисков. Крепление поршня к шатуну осуществляется при помощи пальца, фиксируемого на два штопорных кольца.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz. ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т.е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

1. Выставляют первый цилиндр в верхней мертвой точке.
2. Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Похожая статья Метки для выставления зажигания на 405 двигателе ГРМ ЗМЗ

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

1. Немного открутить болт корректора октанового числа на трамблере.
2. Выставить угол опережения на двигателе по центру шкалы.
3. Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
4. Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

1. Разогнать транспортное средство до 60 километров в час.
2. На этой скорости резко нажать на педаль газа.
3. Произойдет детонация в течение трех секунд.
4. Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Внимание! Опытные механики выставляют зажигание в двигателе с помощью стробоскопа.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

1. Демонтируют крышку вместе с проводами, которые находятся там.
2. Удаляют шланг вакуумного регулятора.
3. Демонтируют крепление низковольтного провода.
4. Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
5. Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

1. Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
2. Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
3. Демонтируют вакуумный шланг и провод коммутатора.
4. Откручивают две гайки крепления. Ключ используют на тринадцать.
5. Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Масло

Силовая установка ЗМЗ-406 оснащена комбинированной системой смазки. Под действием давления происходит процесс смазки поршневых пальцев, шатунных и коренных подшипников коленвала, смазываются опорные точки распределительных валов, гидропривод клапанов, промежуточный вал и ведомая шестерня масляного насоса. Все другие детали и элементы мотора смазываются посредством разбрызгивания масла.

Вентиляция картера закрытого типа, с принудительным отводом газов.

Источник

Ремонт и основные проблемы

Двигатель ЗМЗ 402 и его модификации достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, поэтапный процесс капитального ремонта ЗМЗ 402.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опресовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдается на последующую обработку. То же самое ждет и блок цилиндров. Гильзы промеряются и определяется ремонтный размер поршней.

Опресовка ГБЦ ЗМЗ 402 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подается горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддается переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому, при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Интересные факты

Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.

Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volaré (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).

Коленчатый вал

Отлит из чугуна с последующей обработкой и закалкой поверхности шеек токами высокой частоты. Устанавливается в блоке на пяти коренных подшипниках.

Перемещение коленвала соответственно оси ограничивается штопорными полукольцами, которые размещены в проточных пазах опоры и крышки третьего коренного подшипника. На валу находятся противовесы в количестве восьми штук. К задней части вала крепится маховик, в отверстии которого впрессована распорная втулка и подшипник качения первичного вала коробки переключения передач.

Порядок подключения высоковольтных проводов УМЗ 402, 4216 — A116.RU — Казань

Порядок подключения свечных проводов на карбюраторных моторах ГАЗ, УАЗ 402.

Отсчет цилиндров всегда начинается от передка машины.

Порядок подключения высоковольтных проводов УМЗ 4216

Здесь могут возникнуть некоторые сложности из-за разнообразия вариантов, предлагаемых производителями.

Вариант УМЗ 4216 с раздельными катушками от 406 мотора.

Главное — не перепутать местами низковольтные провода управления катушками. Они почти одинаковой длины — будьте внимательны! Ближе к передку пара 1-4, сзади пара 2-3. Можно менять местами бронепровода 1 с 4, 2 с 3.

ДвигательУМЗ 4216 с модулем зажигания.

Главное знать, что отсчет цилиндров начинается от переднего бампера автомобиля.

Нумерацию проводов на модуле смотрим глазами. Возможны два варианта нумерации по часовой стрелке — 1234 и 1423. Поэтому обязательно проверяем ваш конкретный модуль. На фото нумерация модуля 1234.

a116.ru

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Отзывы владельцев машин с двигателями «3M3-406»

Практически все владельцы «Волг», «ГАЗелей», «Соболей» с двигателем «3M3-406» отзываются о нём как о мощном, энергонасыщенном, долговечном ресурсном моторе. Он хорошо запускается в морозы, неприхотлив, не требует к себе повышенного внимания, простой и достаточно ремонтопригодный (плюс недорогие автозапчасти к нему можно найти без проблем). Двигатель «3M3-406» не шумный, если, конечно, в нём всё исправно; гидрокомпенсаторы сами регулируют зазор клапанов.

О завидной мощности «3M3-406» высказывается владелец «Волги-31105»: когда приходилось таскать на тросе другие машины (в том числе и «ГАЗель»), «Волга», на которой стоит инжекторный«3M3-406», даже особенно и не ощущала этой дополнительной нагрузки.

Кроме того, «3M3-406» некоторыми автолюбителями был удачно установлен под капот «Волги» двадцать четвертого семейства (уже фактически раритетная машина). Для этого пришлось удалить правый усилитель моторного щита, чтобы не мешал ресиверу, поменять проводку, поменять приборную панель либо в старую вставить другие указатели.

Любители монстрообразных по мощности моторов рассказывают реальные истории о тюнинге «3M3-406» и доведении его мощности до 200 и даже 300 лошадиных сил, при помощи установки турбины «Гаррет 28», более производительных форсунок; компрессора «Еатон М90». Но расход топлива у такого форсированного варианта будет, конечно, гораздо бо́льшим.

К недостаткам семейства «3M3-406», на которые зачастую указывают владельцы автомобилей с этими моторами, можно отнести: проседание клапанных сёдел при затяжной эксплуатации мотора на переобеднённой топливной смеси или же на газовом топливе; достаточно громоздкий механизм ГРМ (частые нарекания вызывает система натяжения приводных цепей; но сейчасимеется ряд наборов от разных производителей, которыми можно усовершенствовать данный узел). Есть свидетельства о том, что «3M3-406» боится перегрева, при долгом движении в пробках в летнюю жару.

Самая частая проблема, которая, в принципе присуща и многим другим отечественным моторам – обилие на рынке запасных частей очень низкого качества запасных частей, произведённых с несоответствием должной технологии. Часто «глючат» датчики, поэтому их некоторые владельцы советуют при замене менять на импортные.

В целом же «3M3-406» – это чрезвычайно надёжный, долговечный (при нормальном отношении «ходит» по 300 тыс. км и более), ремонтопригодный двигатель, зачастую«переживающий» кузов автомашины, на которой он установлен.

Допустимые нормы зазоров

Зачем вообще осуществляется регулировка клапанов, и что будет, если ее вовремя не выполнить? Последствия могут привести к прогоранию цилиндра и в следствии к дорогостоящему и по времени затратному ремонту 402 двигателя. Иными словами, эта процедура позволяет поддерживать в работоспособном состоянии детали ДВС. Есть несколько явных признаков того, что пришло время процедуры регулировки:

• стук клапанов в движке;
• нестабильная работа ;
• падение мощности ;
• увеличенный расход топлива .

Допустимые нормы представлены ниже:

1. 1 и 4 цилиндры . Для этих цилиндров допускные показатели на всасывающих клапанах будут в пределах 0,40-0,45 мм, а для выпускных 0,35-0,40 мм.
2. 2 и 3 цилиндры . Тут показатели как на впускных, так и на выпускных будут в диапазоне 0,40-0,45 мм.

Важные особенности

Впоследствии двигатель претерпел некоторые изменения в системе подачи топлива в камеры сгорания. Вместо традиционного карбюратора, использовали инжекторную схему. Конструктивное обновление привело к экономии бензина, улучшило впрыск топлива. Главным положительным моментом, по мнению автомобилистов, реализация инжекторный схемы ликвидировала проблемы, возникавшие с карбюраторным узлом.

Остальное использовано из старого двигателя 402. Ничего не поменялось в эксплуатационных нормах силового агрегата. Остались прежние технические характеристики, нормы по обслуживанию. Например, инструкция по замене масла фильтра осталась в прежней редакции. Предписывалось менять после десятитысячного километрового пробега автомобиля. После 8 тысяч требовалось менять свечи зажигания на новые комплекты.

Метка положения первого цилиндра

Интересует первая по счету метка. Её необходимо совместить с отливом на передней крышке двигателя. Но этого не достаточно. За полный цикл работы двигателя поршень дважды подходит в ВМТ. Первый раз в интересующий нас такт сжатия. И второй раз поршень становится в ВМТ в такте выброса отработанных газов. В первом и во втором случае если поршень выставлен строго по метке распредвал не будет оказывать давление на клапана. В такте сжатия кулачки будут развернуты от толкателей коромысел. В такте выпуска газов в ВМТ выпускной клапан закроется а впускной ещё не откроется. Поэтому необходимо точно установить поршень первого цилиндра именно в такте сжатия.

Комплект тормозных колодок RIDEX 402B0923

Доступно онлайн по адресу:

Соответствие оригинальному оборудованию

Все наши автозапчасти соответствуют стандартам оригинального производителя, что обеспечивает оптимальную производительность.

Экономичная упаковка

Мы используем картонную упаковку, пригодную для повторного использования, что еще больше снижает затраты на производство и доставку.

Высококачественный материал

В отличие от многих наших конкурентов, мы используем высококачественную упаковку, чтобы ваши товары были доставлены в идеальном состоянии.

Trustpilot

RIDEX, Комплект тормозных колодок

Номер артикула: 402B0923

Количество в упаковке

1

Нет в наличии

Где купить?

Детали

• Единица количества: Комплект осей
• Место установки: Передний мост
• Контакт предупреждения об износе: с акустическим предупреждением об износе
• Количество индикаторов износа [на ось]: 2
• Высота 1 [мм]: 60,5
• Ширина 1 [мм]: 152
• Толщина 1 [мм]: 16,0
• Тип тормоза: Дисковый тормоз
• Соответствует норме ECE: ЕСЕ-R90
• Номер детали производителя: 402B0923
• Производитель: РИДЕКС
• номер EAN: 4059191148233
• Вес (кг]: 1,842

• Подходящие автомобили
• OEM-номер

ШЕВРОЛЕ

ИСУЗУ

• ISUZU D-Max I Pickup (TFR, TFS) (Год выпуска 06.

  2003 — 12.2012, 76 — 163 л.с., дизель)

  • Платформа/шасси ISUZU D-Max I (TFR, TFS) (Год выпуска 10.2006 — 10.2012, 136 — 163 л.с., дизель)

    • Пикап ISUZU D-Max II (TFR, TFS) (Год выпуска 06.2012 — …, 163 л.с., дизель)

      • Платформа/шасси ISUZU D-Max II (TFR, TFS) (Год выпуска 06. 2012 — …, 163 л.с., дизель)

        Комплект тормозных колодок RIDEX 402B1385

        Доступно онлайн по адресу:

        Соответствие оригинальному оборудованию

        Все наши автозапчасти соответствуют стандартам оригинального производителя, что обеспечивает оптимальную производительность.

        Экономичная упаковка

        Мы используем перерабатываемую картонную упаковку, что еще больше снижает наши производственные и транспортные расходы.

        Высококачественный материал

        В отличие от многих наших конкурентов, мы используем высококачественную упаковку, чтобы ваши товары были доставлены в идеальном состоянии.

        Trustpilot

        RIDEX, Комплект тормозных колодок

        Номер артикула: 402B1385

        Количество в упаковке

        1

        Нет в наличии

        Где купить?

        Детали

        • Единица количества: Комплект осей
        • Место установки: Задний мост
        • Контакт предупреждения об износе: вкл. контакт предупреждения об износе
        • Толщина [мм]: 16,2
        • Количество индикаторов износа [на ось]: 1
        • Длина [мм]: 122,5
        • Высота [мм]: 56,2
        • Длина предупреждающего контакта [мм]: 175
        • Соответствует норме ECE: ЕСЕ-R90
        • Номер детали производителя: 402B1385
        • Производитель: РИДЕКС
        • номер EAN: 4064138229708
        • Вес (кг]: 1. 240
        • Подходящие автомобили
        • OEM-номер

        МЕРСЕДЕС-БЕНЦ

        • MERCEDES-BENZ C-Class Convertible (A205) (Год выпуска 06.2016 — …, 156 — 333 л.с., Дизель, Бензин)

          • MERCEDES-BENZ C-Class Coupe (C205) (Год выпуска 10.2015 — …, 156 — 333 л.
