Где находится реле бензонасоса Лада Приора: фото, схема
В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.
Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.
Предохранитель бензонасоса и его функции
Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.
В чем состоит функция бензонасоса?
Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору.
В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.
Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.
Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.
Принцип работы предохранителя бензонасоса
Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.
Нормированный ток между двумя контактами проводит контактная нить, расположенная между ними.
Следует учитывать маркировку, например, при обозначении в «15А», постоянное напряжение тока не может превышать это значение. В случае прохождения большего напряжения, нить оборвется, а корпус расплавится.
Где находится реле бензонасоса Лада Приора
Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.
Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:
- главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
- второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
- найти дополнительный блок можно слева со стороны пассажира.

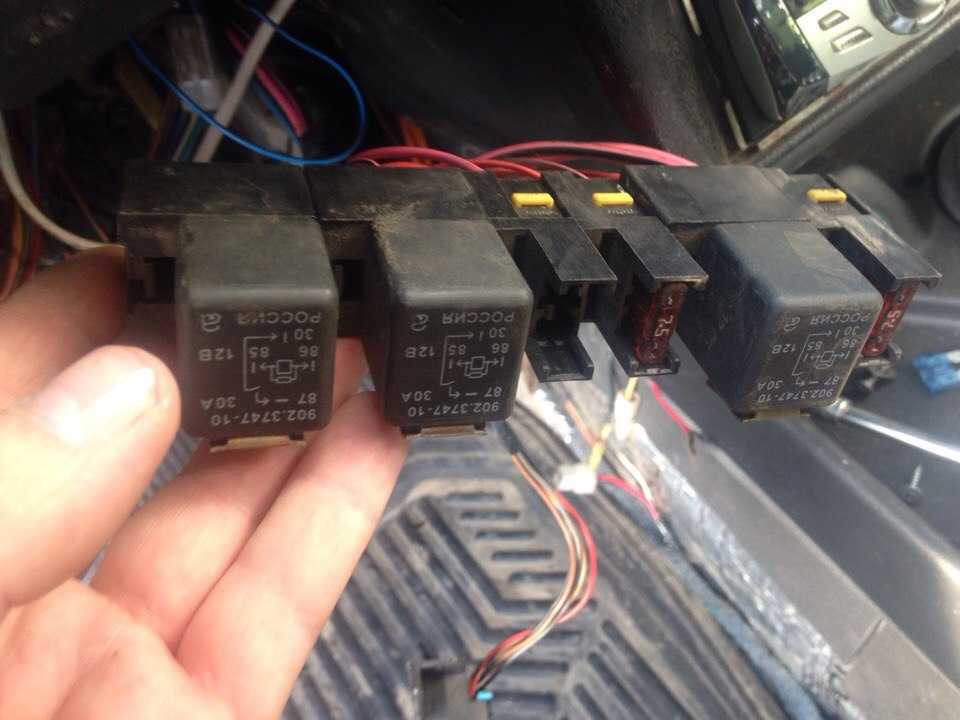

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок.

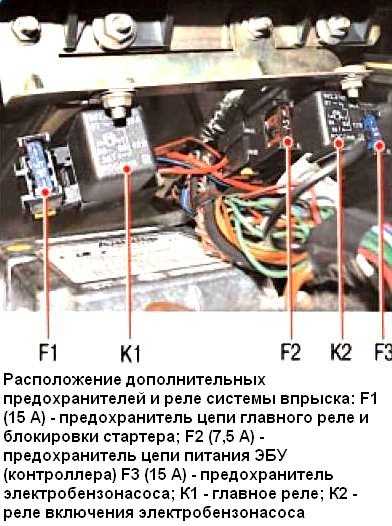

Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.
Почему предохранитель бензонасоса выходит из строя
Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:
- бортовой компьютер;
- реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
- предохранитель, который находится рядом с реле.
Читайте также: Где диагностический разъем на Приоре
Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.
Подводя итог, можно отметить несколько важных моментов:
- Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
- Предохранитель обеспечивает защиту электроцепи.
- В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.
Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.
Лада Приора: предохранитель бензонасоса и его особенности
Одним из самых уязвимых мест является у Приора предохранитель бензонасоса, который нередко приходится менять и часто делать это самостоятельно. Лада Приора в сознании наших автомобилистов традиционно относится к той категории автомобилей, которые их владельцы ремонтируют сами.
Одним из важных компонентов является блок реле и предохранителей.
Он известен еще как монтажный блок. Это важнейшая компонента системы автомобиля, которая замыкает на себе все электрооборудование автомобиля. Именно о нем и пойдет речь в этом обзоре.
Функции предохранителя бензонасоса
Предохранитель топливного насоса Приора практически полностью определяет работоспособность системы подачи топлива. Он отвечает за систему впрыска горючего по инжекторному типу подачи бензина. Топливо подается с помощью бензонасоса, работающего под напряжением 12В. Если вышел из строя предохранитель Приора на бензонасос, машину завести невозможно.
Функция бензонасоса Приора состоит во всасывании бензина из бака и в подаче его по системе к впускному коллектору инжектора. Если подача топлива не работает, то, очевидно, просто нет возможности завести двигатель. Если у вас возникли проблемы с движком, первым делом надо проверять предохранитель на бензонасос Приора.
Работоспособность бензонасоса полностью зависит от электронной системы управления автомобилем.
При включении зажигания подается электросигнал на бензонасос, который приходит в движение и создает необходимое давление для постоянной подачи топлива к двигателю. После поворота ключа зажигания в положение «старт» бензонасос начинает подавать бензин.
Если ключ не переводится в стартовое положение, бензонасос выключается через 2 секунды. Очевидно, на Приора предохранитель на бензонасос является буфером, который принимает на себя всю мощь несанкционированного электроразряда при ненормативной работе.
Остановимся на принципе работы предохранителя бензонасоса. Конструкция данного элемента состоит из двух алюминиевых контактов и устойчивой к возгоранию пластиковой крышки. При выходе из строя при высоком напряжении оболочка плавится, что считается определенным маркером замены предохранителя.
Между алюминиевыми контактами размещена контактная нить, которая может проводить только нормированный ток. Например, при маркировке «15А» ток с постоянной амплитудой не может быть выше 15А.
При прохождении больших токов нить обрывается и плавится корпус.
Блок реле и предохранителей Лада Приора
Если речь идет о выходе из строя какого-то элемента электрооборудования системы, осмотр и ремонт автомобиля начинают с диагностики блока реле и предохранителей. Этот блок у Приоры делится на три функциональных части, которые можно обнаружить в следующих местах автомобиля:
- главный монтажный блок расположен с левой стороны возле ноги водителя. Ящик открывается с помощью поворота на 90 градусов трех фиксаторов;
- еще один блок предохранителей находится возле расширительного бачка под капотом;

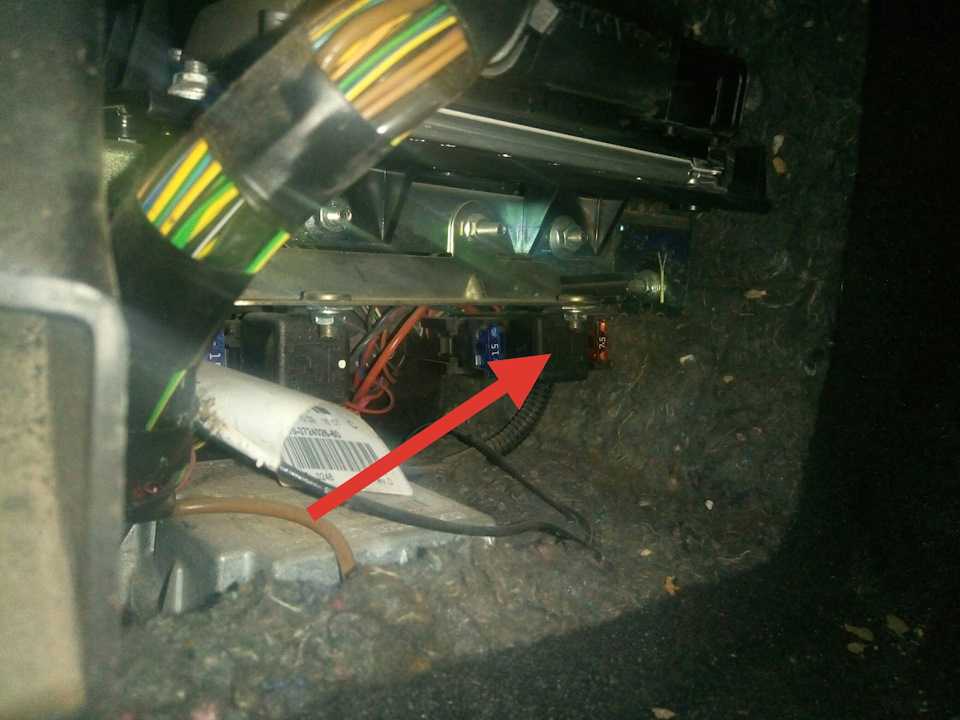

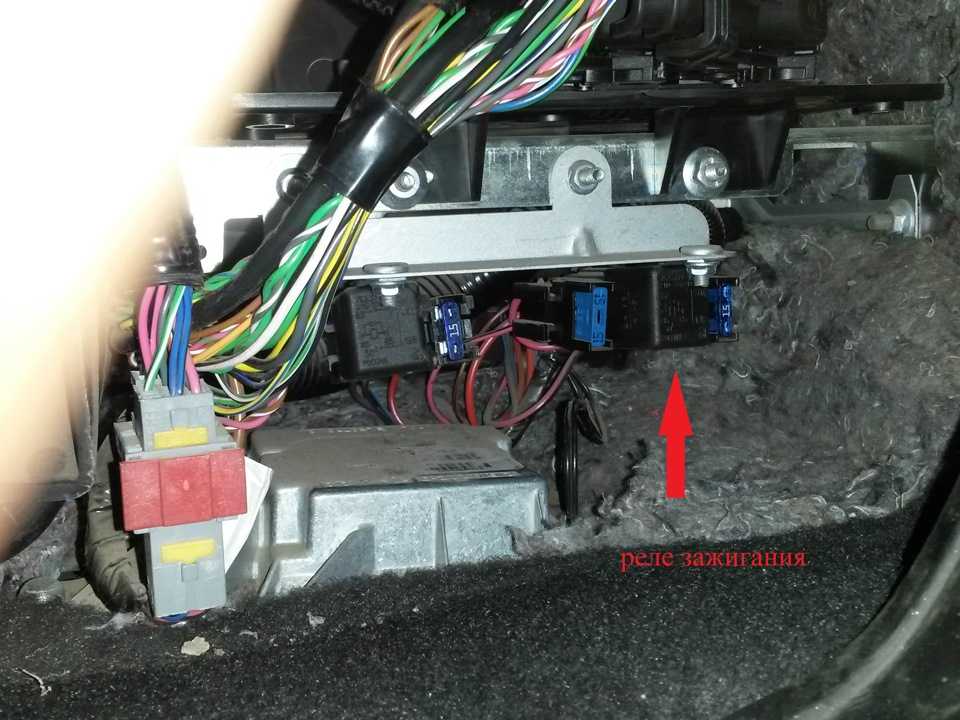

- дополнительный блок находится со стороны пассажира у его левой ноги.
Предохранитель бензонасоса Приора расположен в дополнительном монтажном блоке со стороны пассажира, на схемах блока предохранителей и реле его можно найти под обозначением F3 (15 А). К2 маркируется место, где находится реле бензонасоса. Итак, Приора предохранитель бензонасоса где находится, разобрались.
Причины выхода из строя предохранителя бензонасоса на Лада Приора
Рассмотрим подробнее причины выхода из строя предохранителя топливного насоса. Работоспособность бензонасоса связана со следующими элементами топливной системы:
- бортового компьютера;
- реле предназначено для адаптации высоких токов в момент пуска бензонасоса, предохраняя от сгорания, таким образом, неисправность реле приводит к неисправности топливной подачи;
- предохранителя, расположенного рядом с реле.
Реле меняется без труда. Для этого в дополнительном отсеке нужно открутить его крепление и заменить деталь на новую.
Итак, на Приора где находится предохранитель бензонасоса, мы выяснили – в дополнительном отсеке возле реле бензонасоса. Основная функция предохранителя в защите электроцепи. При возникновении высоких токов предохранитель срабатывает и цепь размыкается.
Таким образом, сохраняется работоспособность всех остальных элементов системы.
Замена предохранителя
При выходе из строя, контакт придется заменить. Посмотрите, где находится предохранитель бензонасоса Приора, и проведите несложную замену. Стоит отметить, что на разных марках автомобилей установлены разные типы предохранителей.
Представляют собой они небольшой разъем, который устанавливается без дополнительного крепления. Его замена при наличии опыта занимает не более 5 минут с открытием отека дополнительного блока электросети.
При возникновении проблем с зажиганием лучше сразу осмотреть блок реле и предохранителей, при длительном воздействии больших токов можно столкнуться с проблемой «наплавления гнезда», которая может потребовать уже более сложного ремонта.
РЕШЕНО: Где находится реле топливного насоса в Nissan Altima 2002-2006 гг. 143 вопроса Посмотреть все
Родольфо Герреро @rudyg
Рем: 23
1
1
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
Где находится реле топливного насоса на альтиме 2.
5 2003 года. Я не знаю, где оно находится. Я проверил везде. Я вижу, что оно встроено в ipdm e/r. Где то
Ответил! Посмотреть ответ У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 1
Отмена
Выбранное решение
Джаефф @jayeff
Респ: 381.1k
9
311
1,3к
Опубликовано:
Опции
- Постоянная ссылка
- История
Привет @rudyg ,
Вот ссылка на Altima 2003 БЛОК ПИТАНИЯ, ЗАЗЕМЛЕНИЕ И ЭЛЕМЕНТЫ ЦЕПИ, схема подключения — ПИТАНИЕ — 5, БЛОК ПИТАНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ — ПО ЗАЖИГАНИЯ, БЛОК ПИТАНИЯ ЗАЖИГАНИЯ — ПО ЗАЖИГАНИЯ, СИСТЕМЫ, УПРАВЛЯЕМЫЕ IPDM E /R 14. раздел из руководства по эксплуатации. (нажмите на синюю кнопку загрузки на странице).
На PG-24 вы найдете схему, показывающую расположение реле в IPDM E/R. IPDM E/R).
Также проверьте предохранитель № 32 (это предохранитель насоса (думаю, я могу ошибаться в этом)
(щелкните изображение, чтобы увеличить его для лучшего просмотра)
Был ли этот ответ полезен?
Да №
Оценка 7
Отменить
Джаефф @jayeff
1k9
311
1,3к
Опубликовано:
Опции
- Постоянная ссылка
- История
Привет @ Джаред Карлсон
Вот ссылка на раздел Nissan Altima 2005 года – Блок питания, заземление и элементы цепи (раздел PG) руководства по обслуживанию.
На PG-24 вы найдете схему, показывающую расположение реле в IPDM E/R
Вот изображение, показывающее расположение реле топливного насоса.
(щелкните изображение, чтобы увеличить его для лучшего просмотра)
Также проверьте предохранитель № 50 (предохранитель насоса)
Был ли этот ответ полезен?
Да №
Оценка 2
Отменить
Эвен Гранберг @even22
Рем: 13
1
Опубликовано:
Опции
- Постоянная ссылка
- История
Топливный насос Altima 2003 года находится под задним окном.
Под передней частью сиденья есть два фиксирующих механизма для входа. Потяните два стопорных кольца к передней части автомобиля, чтобы освободить сиденье от двери. Снимите нижнюю подушку сиденья, которая дает вам доступ к крышке топливного насоса. Табличка находится со стороны водителя и плоская. На крышке есть четыре пластиковых замка с крестообразной головкой на 1/4 оборота. Выньте 4 ключа, поднимите крышку и отсоедините электрическое соединение от насоса. Отсоедините топливопровод, в котором будет остаточное давление в баке. Сожмите замок разъема, который обычно белого или черного цвета, и потяните топливопровод к передней части автомобиля вращательным движением. Масло вытекает, поэтому держите что-нибудь под автомобилем или топливопроводом, чтобы захватить или удалить топливо. Насос защищен черным кольцом с резьбой в баке. Снимите кольцо, повернув его по часовой стрелке, пока оно не будет снято. Затем поднимите топливный насос наполовину. Теперь есть некоторые помехи от двух проводов, прикрепленных к нижней части насоса, и датчика уровня топлива, отправляющего поплавковый блок.
Для получения дополнительной информации вы можете посетить автомобильные блоги руководства по эксплуатации автомобилей
Был ли этот ответ полезен?
Да №
Оценка 1
Отмена
Что такое реле топливного насоса? (с изображением)
`;
Лори Килчерманн
Реле топливного насоса представляет собой электрическое устройство, очень похожее на автомобильный предохранитель. Он направляет ток на электрический топливный насос и гарантирует, что деталь получает достаточную мощность для правильной работы, но не слишком большую, чтобы повредить ее. Для работы топливных насосов требуется много энергии, и это могло бы привести к перегреву системы электропроводки и насоса, если бы не реле.
В большинстве автомобилей реле топливного насоса находится под капотом автомобиля и прикреплено к брандмауэру.
Это небольшая черная пластиковая коробка, в нижней части которой вставлен жгут проводов. Реле работает как монитор мощности, подаваемой на топливный насос, активирует его при включении зажигания и выключает насос, когда автомобиль выключается. Слышно, как гудит топливный насос при первом повороте ключа зажигания в положение «включено». Это обеспечивает топливо для запуска автомобиля, и как только автомобиль заводится, компьютер автомобиля посылает сигнал, и реле топливного насоса отключается. Топливный насос автомобиля теперь будет питаться от другого источника, обычно от блока подачи давления масла.
Чтобы проверить реле в случае не запуска автомобиля, водители могут повернуть ключ в положение «включено» и прислушаться к гудящему или гудящему звуку, исходящему из топливного бака автомобиля.
Если нет заметного звука, проблема может быть в топливном насосе или реле. Проверить реле гораздо проще, чем менять бензонасос.
В большинстве автомобилей два или более реле находятся в одном месте. Большинство из них одинаковы, и руководство по эксплуатации автомобиля предоставит информацию о том, где они находятся. Водитель может отключить реле, чтобы проверить, не вызывает ли оно проблемы. Если рядом с ним есть другое реле, он может отключить его и подключить к нему жгут проводов топливного насоса. Затем он должен повернуть ключ автомобиля в положение «включено» и снова прислушаться к звуку работающего насоса.
