Проверка регулятора напряжения генератора ВАЗ 2114: Где находится реле зарядки

Причины выхода из строя регулятора напряжения генератора на ВАЗ 2114. Этапы проверки без снятия с генератора. Проверка с помощью мультиметра и другие способы.

[contents h3 h4] Система электрооборудования имеет основные источники питания, среди которых генератору отводится достойное почетное место. Регулятор напряжения генератора ВАЗ 2114 отвечает за предоставление питания бортовой сети для функциональности всех действующих электроприборов.

На приборе содержится выпрямительный блок, который преобразовывает переменный трехфазный ток в постоянный. Благодаря этому устройству уменьшаются скачки на выходе с генератора, при этом диапазон напряжения должен быть от 13,2 до 14,7 Вольт.

Где находится реле зарядки ВАЗ 2114? Агрегат размещен в задней части генератора, внизу под пластиковой крышкой. Прибор черного цвета, имеет две графические токопроводящие щетки.

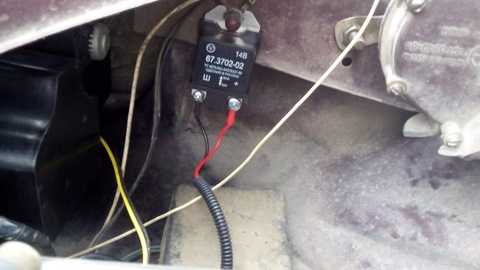

Расположение регулятора напряжения на ВАЗ 2114

Содержание

1. Проверяем работоспособность регулятора
2. Неисправности на ходу автомобиля
3. Первый вариант проверки – диагностика при рабочем двигателе вольтметром
4. Второй вариант – проверка механизма на стенде
5. Третий вариант – проверяем исправность обмотки и диодов
6. Четвертый вариант — проверка снятого регулятора

При диагностике регулятора напряжения генератора необходимо определить, какие поломки могут выявиться при осмотре (во избежание дальнейших неисправностей и эффективного проведения профилактических процедур).

Неисправности на ходу автомобиля

1. Не горит лампочка на панели, а также другие светодатчики.
2. Аккумулятор разряжен/перезаряжен, и кнопка регулятора не светится/ярко горит.

Поломки могут быть самые простые, спустился и ослаб ремень, перегорело реле или стерлись щетки.

Для проверки прибора понадобятся следующие инструменты:

• наборы ключей и отверток;
• различные тестеры;
• лампа 12-ти Вольтовая 3-х Ваттная;
• провода для соединения;
• регулирующие источники тока.

Проверка регулятора напряжения генератора ВАЗ 2114 осуществляется в сборе с щеткодержателями, дабы сразу проверить весь механизм. Внимательно следует осмотреть состояние щеток, их ломкость, подвижность, длину.

Вольтметр

Проверка без снятия. Используя вольтметр, делаем замер показателей напряжения. Оптимальный результат – 13,5 – 14, 2 В. Если данные не соответствуют норме, тогда существует высокая вероятность поломки механизма.

Перед тем как проверить регулятор напряжения и снять его с автомобиля, нужно точно убедиться, что неисправность кроется именно в нем, а не в других составляющих генератора. Как это проверить?

Первый вариант проверки – диагностика при рабочем двигателе вольтметром

Что нужно сделать? Запустить двигатель и проверить свечение контрольной лампы, если она не гаснет и ярко мигает, значит – присутствуют проблемы в генераторе. Через несколько минут, когда двигатель усилит обороты и создаст максимальные условия для нагрузки сети, подключаем измеритель, устанавливаем 3500 об/ в минуту. Меньше 13 Вольт – АКБ полностью разряжена, когда больше – требуется замена регулятора на авто.

Когда прослушивает непривычный шум агрегата, значит вышли из строя подшипники, вследствие — слишком затянутый ремень привода. Для его регулировки нужно выключить зажигание и отпустить его. Прогиб при нажатии не должен быть меньше двух сантиметров.

Второй вариант – проверка механизма на стенде

Перед размещением электроагрегата на стенд нужно визуально оценить состояние щеток и контактных колец коллектора. Кольца должны быть чистыми и сухими. На выходе показатель тока дает не менее 13 Вольт, а частота вращения ротора – 6000мин-1. После 10 минут работы генератора можно замерять силу отдачи питания. У исправного агрегата показатели варьируются в пределах 80 А.

Если показатель меньше нормы – нужно искать неисправности в обмотках стартера или вентилях генератора. Если показатели не входят в допустымые значения, значит, меняем щеткодержатель.

Имеются три вентиля с красной пометкой, которые дают положительный заряд на корпусе, они находятся в одной пластине выпрямительного блока. Еще три механизма имеют отрицательный заряд, обозначены черной меткой, соединяющиеся с массой.

Третий вариант – проверяем исправность обмотки и диодов

Мультиметр показывает уровень сопротивления обмотки, если присутствуют неисправности показателей может не быть (обрыв), или же они будут существенно отличаться от нормы – 4,5 Ом. Для устранения проблемы правильным решением будет замена или перемотка изделия.

Для диагностики реле-регулятора необходимо подвести у нему регулирующий источник питания. Это контрольная лампа, минус идет на корпус электроагрегата, а на клемму – плюс. Измерительный прибор включается между щетками, при повышении напряжения, до 17 Вольт, лампа должна перестать гореть. Когда происходит наоборот (лампа горит ярко или слабо), то нужно менять регулятор напряжения.

Прозвонить диоды можно тестером, для этого подвести щупы прибора к выводам диода. Если возникает писк, то следует поменять щупы, но когда этот звук не умолкает, тогда точно имеется пробой диода. Для его устранения меняется неисправный агрегат или весь блок.

Осуществляя диагностику регулятора нужно осмотреть конденсатор защиты электрооборудования. Обнаружить неисправность можно мегомметром. Визуально осмотреть крепление изделия. Если обрыва не имеется, то стрелка прибора сначала резко отклонится в сторону уменьшения напряжения, а после снова вернется обратно. Допустимая емкость конденсатора —   2,2 мкФ ±20%.

Как удостоверится в неисправности регулятора, который находится далеко от машины. Источником питания 12В можно сделать автомобильный аккумулятор и  последовательно соединенные 2 или 4 пальчиковые батареи, которые дадут результат – 16 В. Если лампа при проверке будет гореть в обоих случаях, а не гаснуть во второй раз диагностики, значит, образовался обрыв и требуется замена агрегата.

Четвертый вариант — проверка снятого регулятора

Проверка регулятора напряжения ВАЗ 2114

Выше приведена схема проверки регулятора напряжения после его снятия. Нужно подключить именно так как указано на схеме. Если все правильно подключено и лампа горит, то регулятор исправен, а если лампа осталась потухшей, то он неисправен и требует замены.

Чтобы избавиться от просадок напряжения бортовой сети можно использовать трехуровневый регулятор напряжения, который на сегодняшний день используют во многих авто, но это уже другая статья и новая интересная информация.

Регулятор напряжения ВАЗ 2114 – выясняем проблемы, устраняем причины + Видео » АвтоНоватор

Модель автомобиля ВАЗ 2114 начали выпускать не так давно, однако она успела зарекомендовать себя на отечественном рынке. Машина взяла лучшие характеристики своих предшественников ВАЗ, однако остались и некоторые недостатки. Так, очень часто во время движения автомобиля ему не хватает мощности электрического тока. Проблема может крыться в регуляторе напряжения.

Неэкономная поломка – торопимся с ремонтом!

Казалось бы, что здесь такого – не хватает напряжения. Автомобиль ведь на бензине ездит, а не на электричестве. Однако нехватка мощности тока приводит к тому, что увеличивается расход топлива, снижается мощность двигателя, некоторые электроприборы и вовсе перестают работать, и в дальнейшем потребуется их замена. Особенно это заметно в темную пору, когда задействовано много приборов электропитания.

Первым признаком нехватки напряжения является тусклый дальний свет – его лампы требуют большого количества Ватт. В большинстве случаев оказывается, что аккумулятор плохо заряжен.

Поломка генератора – как определить?

Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Регулятор напряжения – основа генератора

Регулятор напряжения расположен в генераторе автомобиля и отвечает за распределение напряжения от генератора к автомобилю. Эта деталь состоит из якоря, электромагнита и переключателя. В случае его выхода из строя необходима полная замена.

Чтобы снять регулятор напряжения, необходимо несколько стандартных ключей и отверток. Снять этот элемент в автомобиле ВАЗ можно, не демонтируя генератор. Не забудьте перед началом работ снять клеммы с аккумулятора. Далее откручиваем контактные клеммы на генераторе – находятся они под колпачком. После этого снимите защитную крышку, делать это нужно аккуратно, чтобы не сломать пружинные защелки, которыми она крепится к генератору.

После открутите крепления регулятора напряжения и вытяните его вместе со щетками. Проверку регулятора напряжения необходимо делать только со щетками. Длина нормальных рабочих щеток должна быть не меньше 4–6 мм. Чтобы выполнить проверку работоспособности регулятора напряжения в домашних условиях, нам необходим будет аккумулятор, несколько контактных проводов и лампа на 12 Вольт.

Лампочку необходимо подключить к щеткам генератора, при этом полярность не имеет значения. Минусовой контакт аккумулятора подключите к корпусу регулятора, а плюсовой – к силовым контактам на регуляторе. При правильном подключении и работе всех элементов лампочка должна загореться. Если этого не произошло, тогда нужна замена регулятора напряжения. Есть и другой выход  – дать регулятор на проверку опытному электрику, возможно, он починит поломку.

Замена регулятора напряжения в автомобиле ВАЗ 2114 – довольно несложная процедура. Регулятор напряжения на ВАЗ 2114 можно купить в любом автомагазине, при этом от других моделей ВАЗ он не подойдет.
