Блок предохранителей Приоры: схема, расположение

Современный автомобиль является сложным набором различных компонентов и систем. В нем синхронно работают и сочетаются комплексные системы, работающие на механическом, гидравлическом и, конечно же, электрическом принципе. Поиск поломки в электросистемах –довольно долгий и кропотливый процесс в любом автомобиле как зарубежного, так и отечественного производства.

Наиболее частыми причинами выхода из строя электрооборудования являются перепады напряжения. Защититься от них помогают плавкие вставки. В собственном автомобиле желательно знать самому, где они расположены. Блок предохранителей Приора находится в зоне досягаемости водителя.

Электропитание для внешних приборов

Установленный разъем для прикуривателя постепенно теряет свою первоначальную функцию. Это связано с популяризацией здорового образа жизни. Однако, автопроизводители не стремятся отказываться от данного блока, так как он активно стал использоваться в качестве розетки для подзарядки различных мобильных девайсов:

сотовый телефон;
спутниковый навигатор;
ноутбук;
планшет;
холодильник;
компрессор и пр.

В связи с этим повысилась нагрузка на электропроводку, и приходится выяснять, где находится предохранитель прикуривателя Приоры, так как он нередко, защищая от превышения напряжения, выходит из строя и требует замены. Располагается автомобильная розетка на видном месте – в начале центрального туннеля между водителем и передним пассажиром, около ручки ручника.

Расположение довольно эргономичное и позволяет дотянуться правой рукой к разъему водителю без особого усилия. В темное время суток для быстрого обнаружения зона подсвечивается, что существенно упрощает ее поиск. Гнездо отличается более компактными габаритами, в сравнении с предыдущими ВАЗовскими моделями авто.

Прежде чем понять, почему предохранитель печки Приоры часто плавится, рекомендуется ознакомиться с конструкцией гнезда. Оно представляет собой полый цилиндр с металлическим патроном внутри, который оснащен высокопрочной нихромовой спиралью.

Снаружи имеется пластиковая кнопка, при нажатии на которую осуществляется соприкосновение положительного контакта с отрицательным. Осуществляется нагрев спирали так же, как это делается в обычных утюгах. В блоке отсутствует тепловое реле, а размыкание контактов осуществляется благодаря паре биметаллических зацепов. При нагревании до достаточного уровня они разжимаются и разъединяют плюс с минусом. Пружина возвращает патрон в первоначальное положение.

Если после нажатия на пластиковую кнопку не происходит контакта, нагрева и отстреливания, то это свидетельствует о наличие разрыва в электроцепи. Чаще всего виновником событий является перегоревшая плавкая вставка. Водителю для замены ее понадобится знать расположение предохранителей Приоры.

Причины поломки плавких вставок

Причин, по которым предохранители Лада Приора, защищающие прикуриватель, горят, может быть несколько:

несбалансированность параметров силы тока допустимых для цепи прикуривателя и подключаемого оборудования;
соединение со встроенным гнездом штекера, имеющего значительно меньшие габариты, что приводит к замыканию сети;
имеются электронеисправности в присоединяемом приборе.

Нужно знать, что конструктивный диаметр прикуривателя Приоры составляет 21 мм. Входные штекеры мобильного оборудования должны быть из максимально близкого к этому параметру интервала. Если штекер будет 18-19 мм, то он станет болтаться в проеме и искрить. Это приведет к обгоранию контактов и увеличению нагрузки на сеть.

Не допускается превышение параметров по току.

Значительная разница приведет к перегоранию плавкой вставки.

Важно! Максимально допустимый ток, пропускаемый через розетку прикуривателя, составляет 15 А.

Если пускать через эту сеть силу тока в 20 А, то вставка перегорит и придется выяснять, как устроена схема предохранителей Приоры. По ней найти соответствующий разъем и провести замену.

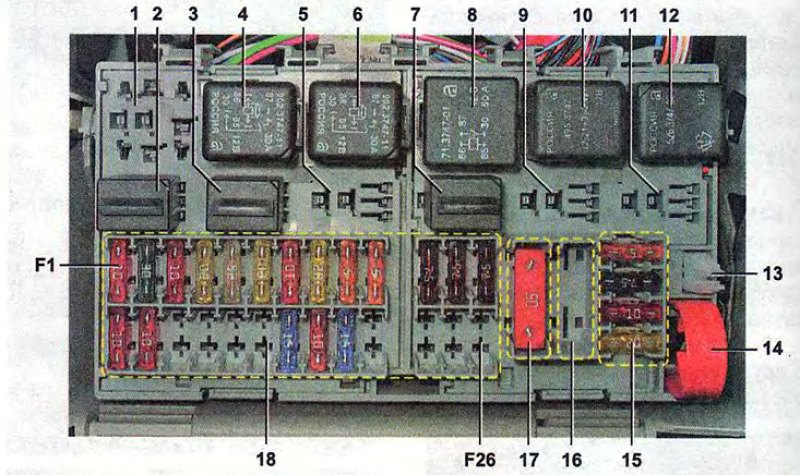

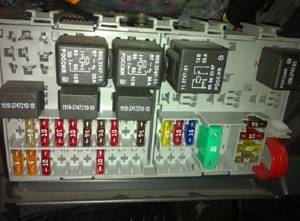

Место расположения предохранителей

Центральный блок с плавкими вставками находится рядом с левой ногой водителя. Увидеть его можно через открытую переднюю дверь. Схему скрывает эргономичная крышка. Для ее открытия понадобится ввернуть три фиксатора на 180^{против часовой стрелки. Далее отщелкиваем саму крышку.}

Второй по важности блок располагается глубже. Чтобы добраться до него, необходимо открыть капот. Справа за аккумулятором схема закрыта черной крышкой. Откидываем ее и проводим замену.

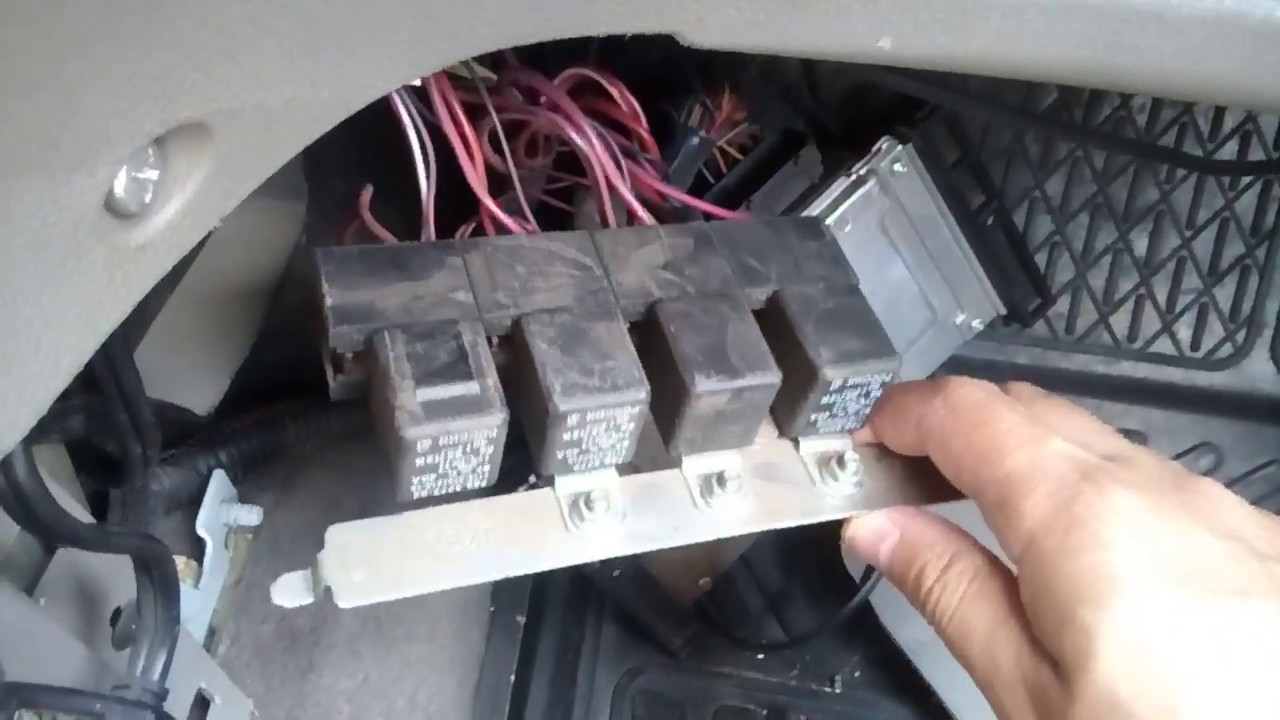

Третий по важности блок расположен также в салоне около левой ноги водителя. Для доступа к нему понадобится крестовая отвертка. Выкрутив саморезы и откинув пластиковую панель, автовладелец может осуществлять диагностику и ремонт.

Замена в подкапотном пространстве

Необходимо учесть, что гнезда для предохранителей и реле могут существенно отличаться у отдельных модификаций автомобилей. Приведем наиболее популярную расстановку, в которой можно определить, где стоят предохранитель на дворники Приоры. Также с помощью таблицы легко обнаружить предохранитель ближнего света на Приоре. Есть несколько плавких вставок, защищающих работу антиблокровочной системы. Поменять предохранитель АБС Приоры также поможет представленная схема.

Маркировка	Функционал
Комплект «Норма»
К-1	Радиаторные вентиляторы
К-2	Обогрев стекла сзади
К-3	Стартер
К-4	Допреле
К-5	Зарезервированный разъем для реле
К-6	Электромотор омывателя лобового стекла
К-7	Дальний свет, лампы
К-8	Звуковой сигнал
К-9	Аварийка
К-10, К-11, К-12	Зарезервированные разъемы для реле
Сборка «Люкс плюс», «Люкс»
К-1	Ближние фары и габариты, лампы
К-2	Подогрев заднего стекла
К-3	Стартер
К-4	Вспомогательное реле
К-5	Резервный разъем
К-6	Обеспечение работы «дворников»
К-7	Дальний свет, лампы
К-8	Звуковой сигнал
К-9	Противоугонка (звуковое сопровождение)
К-10	Противотуманное освещение
К-11	Обогрев кресел
К-12	Работа «дворников», реле

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Предохранители и реле Lada Priora

№	Номинал (А)	Комплектация «Стандарт» и «Норма»	«Норма» с кондиционером и «Люкс»
F1	25	Электровентилятор системы охлаждения двигателей	Резерв
F2	25	Обогрев заднего стекла	Реле включения обогрева заднего стекла, ЭБУ электропакета (Блок комофрта) — Контакт 10, колодка XP2 блока.
F3	10	Дальний свет правой фары, сигнализатор включенного дальнего света на приборной панели	Лампа дальнего света в правой фаре, лампа на приборной панели о включении дальнего света, комбинация приборов
F4	10	Лампа дальнего света в левой фаре
F5	10	Звуковой сигнал
F6	7. 5	Лампа ближнего света в левой фаре
F7	7.5	Лампа ближнего света в правой фаре
F8	10
F9	25	Предохранитель печки Lada Priora	Резерв
F10	7.5/10*	Комбинация приборов — постоянное питание, лампы стоп-сигналов, освещение салона.	Комбинация приборов: контакт «20» — постоянное питание, лампы стоп-сигналов, освещение салона, блок освещения салона.
F11	10/20*	Стеклоочиститель и омыватель лобового стекла	Стеклоочиститель и омыватель лобового и заднего стекла, блок управления подушками безопасности
F12	20/10*	Питание от замка зажигания на панель приборов	Питание панели приборов от замка зажигания (Контакт «21»), ЭБУ электропакета (Колодка X2, контакт «9»), ЭБУ электромеханическим усилителем рулевого управления (Колодка X2, контакт «1»), датчик заднего хода, блок управления системой парковки (контакты «11» и «14»)
F13	15	Предохранитель прикуривателя Lada Priora
F14	5	Габаритные лампы с левой стороны, подсветка номерного знака, освещение багажника	Габаритные лампы с левой стороны, индикация на панели приборов о включении гбаритного света, подсветка номерного знака, освещение багажника, блок управления электропакетом (Колодка X2, контакт «12»)
F15	5	Габаритные лампы с правой стороны	Габаритные лампы с правой стороны, освещение вещевого ящика
F16	10	Питание ABS от замка зажигания (контакт «18»)
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Подогрев сидений
F20	5/10*	Блок управления иммобилайзером	Выключатель рециркуляции, выключатель автоматического управления освещением (включение габаритов и ближнего света), реле электровентилятора отопителя салона, блок управления стеклоочистителем и внешним освещением, ЭБУ управления климатической установкой, Датчик дождя
F21	7. 5/5*	Здание противотуманные фонари	Диагностическая колодка, Контроллер системы автоматического управления климатической установкой (контакт «14»)
F22	-/20*	Резерв	Электродвигатель очистителя лобового стекла
F23	-/7.5*	Резерв	Блок управления внешним освещением и стелоочистителями (контакт «20»)
F24		Резерв
F25		Резерв
F26		Резерв
F27		Резерв
F28		Резерв
F29		Резерв
F30		Резерв
F31	30	Блок управления электропакетом	ЭБУ электропакета (Колодка X1, Контакт «2» и «3»), модуль двери водителя, плафон освещения порога водительской двери
F32		Резерв

Предохранители на Лада Приора – где находятся, за что отвечает как заменить.

Даже такая мелочь как замена предохранителей на автомобиле, заводит водителей в определенный ступор. Особенно это касается владельцев автомобилей Лада Приора. В сегодняшней статье я подробно расскажу вам про то, как поменять предохранители на Приоре и дам подробное описание, за что отвечает каждый из предохранителей.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

Маркировка предохранителей и реле нанесена на внутренней стороне крышки.

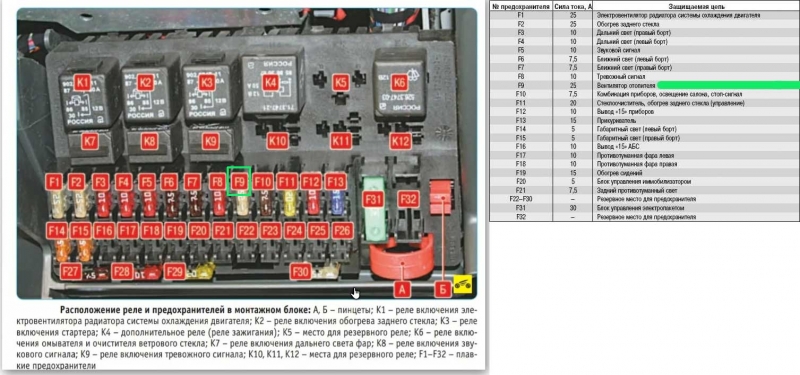

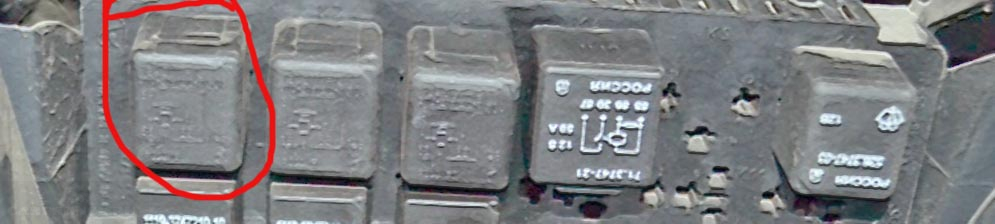

За что отвечают реле в монтажном блоке Лада Приора

И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.

1,2 – пинцеты.
К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
К2 – реле включения обогрева заднего стекла.
К3 – реле включения стартера.
К4 – дополнительное реле (реле зажигания).
К5 – место для резервного реле.
К6 – реле включения омывателя и очистителя лобового стекла.
К7 – Реле включения дальнего света фар.
К8 – Реле включения звукового сигнала.
К9 – Реле включения тревожного сигнала.
К10 – К12 Место для резервного реле.

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
Предохранитель F2 отвечает за обогрев заднего стекла
Предохранитель F3 отвечает за дальний свет (правый борт)
Предохранитель F4 отвечает за дальний свет (левый борт)
Предохранитель F5 отвечает за звуковой сигнал
Предохранитель F6 отвечает за ближний свет (левый борт)
Предохранитель F7 отвечает за ближний свет (правый борт)
Предохранитель F8 отвечает за тревожный сигнал
Предохранитель F9 отвечает за вентилятор отопителя
Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
Предохранитель F12 отвечает за вывод «15» приборов
Предохранитель F13 отвечает за прикуриватель
Предохранитель F14 отвечает за габаритный свет (левый борт)
Предохранитель F15 отвечает за габаритный свет (правый борт)
Предохранитель F16 отвечает за вывод «15» АБС
Предохранитель F17 отвечает за противотуманную фара левая
Предохранитель F18 отвечает за противотуманную фара правая
Предохранитель F19 отвечает за обогрев сидений
Предохранитель F20 отвечает за блок управления иммобилизатором
Предохранитель F21 отвечает за задний противотуманный свет
Предохранитель F22 – F30 – резервное место для предохранителя
Предохранитель F31 отвечает за блок управления электропакетом
Предохранитель F32 – резервное место для предохранителя

[attention type=red]Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2. Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.[/attention]

Видео: Лада Приора(ВАЗ-2170). Диагностика электропакета.

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.
Поверните на 90° три замка крышки блока предохранителей и реле.
Преодолевая сопротивление фиксаторов, снимите крышку.
Установите в контактный разъем предохранитель того же номинала, что и снятый.

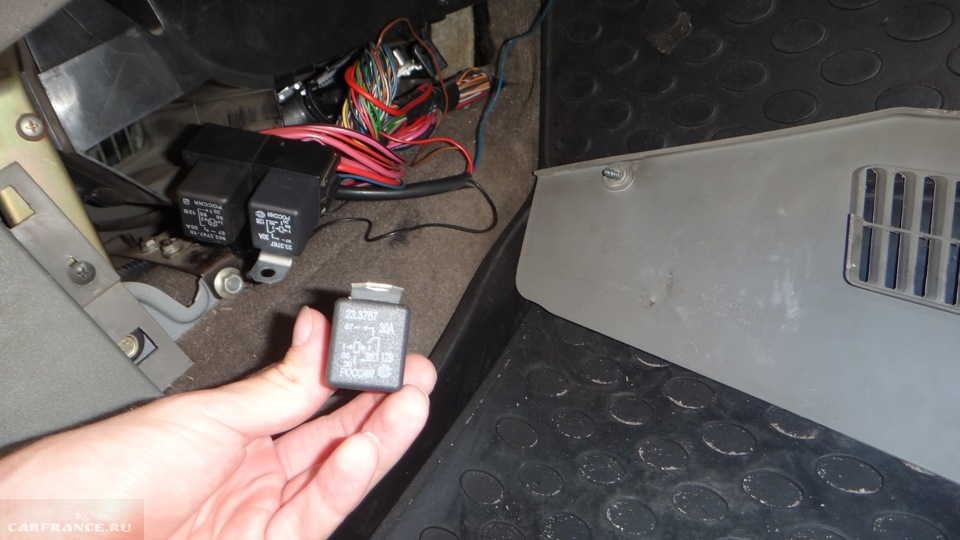

Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Как снять и заменить монтажный блок реле и предохранителей на Ладе Приоре

Но, не редко бывают случаи, когда просто не обойтись заменой одного реле и предохранителя. В этом случае приходится заменять весь монтажный блок. Для этого:

Отсоединяем клемму минус от АКБ
Снимаем крышку монтажного блока
Выворачиваем винт крепления монтажного блока к панели приборов
Снимаем монтажный блок с панели приборов, выводя его из зацепления с крючками крепления.
Снимаем с монтажного блока все реле и предохранители
Отжимаем фиксаторы клемм электропроводки
Извлекаем клеммы с проводами из монтажного блока и снимаем монтажный блок с автомобиля

Ответы на распространенные вопросы связанные с заменой реле и предохранителей на Ладе Приора

И так, теперь бы хотелось ответить на распространенные вопросы, которые связаны с заменой предохранителей на Ладе Приора:

Какой предохранитель идет на прикуриватель Лада Приора?

На автомобиле Лада Приора за функциональность и работу прикуривателя отвечает предохранитель F13. Его я отметил на скриншоте.

Какой предохранитель идет на дворники в автомобиле Лада Приора?

В монтажном блоке предохранитель F11 отвечает за работу дворников (стеклоочистителей), кроме того в случае возникновения неисправности рекомендую вам проверить реле К6 оно отвечает за омыватель и очиститель лобового стекла (дворники)

Какой предохранитель на Приоре идет на ближний свет?

В случае если вам необходимо заменить предохранитель, идущий на ближний свет, то для этого откройте монтажный блок и обратите внимание на предохранитель F6 и F7 они отвечают за работу ближнего света фар с левой и правой стороны соответственно.

Какой предохранитель отвечает за печку на Лада Приора

За работу печки на автомобиле Лада Приора отвечает предохранитель F9 включение вентилятора отопителя или печки

Какой предохранитель идет/отвечает за стеклоподъемники на Лада Приора

За функциональность стеклоподъёмников и электропакета отвечает предохранитель F31, находится он в монтажном блоке управления

Видео: Блок предохранителей на Лада Приора
