Не работает обогрев заднего стекла на ВАЗ-2110 – как быть

Все современные автомобили имеют систему обогрева заднего стекла, которая помогает улучшить контроль за дорожной ситуацией через зеркало заднего вида. Эта опция бывает очень полезна в сложных погодных условиях, так как при запотевании или обморожении стекол у водителя снижается зона, за которой он имеет возможность наблюдать через оптические приборы, а это может приводить к аварийным ситуациям и серьезным трагедиям на дороге.

Стоит отметить, что, в зависимости от комплектации и года выпуска, не каждый автомобиль данной модели обладает заводским оснащением обогрева заднего стекла. Поэтому многие автовладельцы за дополнительные средства дополняют свою машину такой полезной функцией. В данной статье мы рассмотрим, как самостоятельно диагностировать и отремонтировать поломку «грелки» стекла и сделать так, чтобы на своем авто был всегда работающий этот агрегат.

Устройство системы обогрева

Принцип работы подогрева заднего стекла машины одинаков для всех машин, так как он прост и практически не отличается на различных моделях как отечественного, так и иностранного производства. На внутреннюю поверхность стекла наносится тонкая металлическая проводящая нить, которая в процессе нагревания позволяет удалить с наружной стороны снег и лед. А изнутри препятствует запотеванию, улучшая обзор водителю.

На данном семействе автомобилей ВАЗ-2110 система обогрева может отличаться лишь размерами (количеством нитей) в зависимости от габаритов и конфигурации заднего стекла. Она состоит из следующих компонентов:

• проводник, который обеспечивает подогрев системы;
• реле, контролирующее подогрев;
• проводка для работы системы;
• выключатель с сигнальной лампой;
• предохранитель.

Читайте также: Признаки неисправности датчика коленвала ВАЗ-2110

Учитывая размеры поверхности стекла (у ВАЗ-2110 они составляют 121,3 на 67,6 см), проводники обогрева имеют площадь укладки на 2-3 см меньше с каждой стороны его поверхности.

Этого достаточно для полноценного прогрева и обеспечения хорошей видимости дорожной ситуации позади авто через зеркала. Специалисты автосервисов предостерегают автолюбителей от установки систем меньшего размера, так как разница в цене будет незначительная, а вот просмотр дороги значительно сократится.

Поиск неисправностей и их устранение

Обычными проявлениями неисправностей обогрева, который должен начинать работать одновременно с включением зажигания, могут быть следующие признаки:

1. При наличии светового сигнала работы системы, стекло не подогревается.
2. То же самое происходит при нажатой кнопке, но уже без светового сигнала.
3. Не все стекло оттаивает (обычно это проявляется в виде оттаявших и замерзших полосок).
4. Поверхность оттаивает не полностью – при сильном замерзании или попытках механической очистки ото льда.

Поиск причин неисправности стоит начать с замены соответствующего предохранителя, который отвечает за работу данного устройства в ВАЗ-2110. В нашем случае это предохранитель с маркировкой F8 в соответствующем блоке, который защищает обогрев для заднего стекла. Этот блок располагается слева и несколько ниже от руля. Для правильной диагностики предохранитель, даже если он выглядит с виду целым, нужно поменять на новый и проверить работу обогрева.

Если предыдущая манипуляция не принесла результата, необходимо проверить проводку автомобиля от кнопки включения подогрева заднего стекла. Обгоревшие провода или обрывы на трассе их следования однозначно покажут причину неисправности. Стоит отметить, что полностью неработающая система встречается довольно редко – гораздо чаще выходит из строя лишь ее какая-то часть. В таком случае обычно проверяются все нити обогревателя на обрыв, так как очевидно, что они не нагреваются из-за того, что по ним перестал проходить ток.

Самой распространенной причиной такого явления является механическое повреждение проводников. Несмотря на полнофункциональную систему, которая за короткий срок поможет растопить лед на заднем стекле машины, многие нетерпеливые водители спешат освободить эту поверхность из «ледяного плена» снаружи или от запотевания изнутри при помощи различных подручных средств, при этом нанося вред работоспособности профильного устройства за счет вибрации или физического контакта.

Читайте также: Как прокачать тормоза на ВАЗ-2110

При некорректной работе системы автолюбитель проверяет, какие именно нити обогрева перестали работать. Для этого нужно всего лишь включить устройство и визуально наблюдать, на каких участках стекло не греется. Далее те места, где система не работает, аккуратно очищаются и осматриваются с помощью лупы – так находится место обрыва проводника. При этом имеет смысл проверить все проводящие нити. Во-первых, обрыв даже на одной полоске может произойти не единожды, а во-вторых, можно случайно обнаружить места будущих обрывов, которые могут быть выражены в виде, заусениц, наплывов, надрывов и царапин.

После выявления всех аварийных и ненадежных мест необходимо их обработать специальной пастой (смазкой, спреем), которая при высыхании образует токопроводящую субстанцию и полностью восстанавливает работоспособность системы подогрева заднего стекла.





Как вам статья?

Ремонт обогрева заднего стекла: схема обогрева

При создании легкового автомобиля конструкторы большое внимание уделяют остеклению машины. В конструкции транспортного средства стекла играют важную роль. Они защищают водителя и пассажиров от ветра, пыли и грязи. Служат звукоизоляционным препятствием, которое позволяет находящимся в салоне людям разговаривать без напряжения.

От их формы зависит обзорность из салона и возможность водителю правильно контролировать дорожную ситуацию. Для этого на стеклах делаются различные доработки, в том числе обогрев заднего стекла.

Содержание

• 1 Конструкция системы обогрева на заднем стекле
• 2 Выявление неисправностей в системе ОЗС
• 3 Порядок ремонта неисправной системы ОЗС

Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

• С — генератор.
• Е230 — выключатель системы ОЗС.
• J519 — блок управления бортовой электрической сетью.
• Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

1. Монтажный блок.
2. Выключатель зажигания.
3. Выключатель подогрева ЗС.
4. Контрольная лампа, сигнализирующая включение ОЗС.
5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное.
К7 — реле включения ОЗС.

А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Выявление неисправностей в системе ОЗС

Обнаружив признаки того, что не работает обогрев заднего стекла, надо внимательно проверить всю электрическую схему системы ОСЗ автомобиля.

Первое, что требуется проверить — это исправность предохранителей. Так, например, на ВАЗ-2110 это предохранители обогрева заднего стекла F4 и F7, которые находятся в монтажном блоке. Их неисправность может возникнуть из-за заводского дефекта, короткого замыкания или скачка напряжения в бортовой сети. Нужна замена неисправного предохранителя, для чего его нужно снять из монтажного блока.

Далее надо проверить клеммные соединения в системе ОЗС. При эксплуатации автомобиля на все оборудование воздействуют сильные вибрации. В результате возможны повреждения контактов или какая-нибудь клемма может разъединиться или ослабнуть.

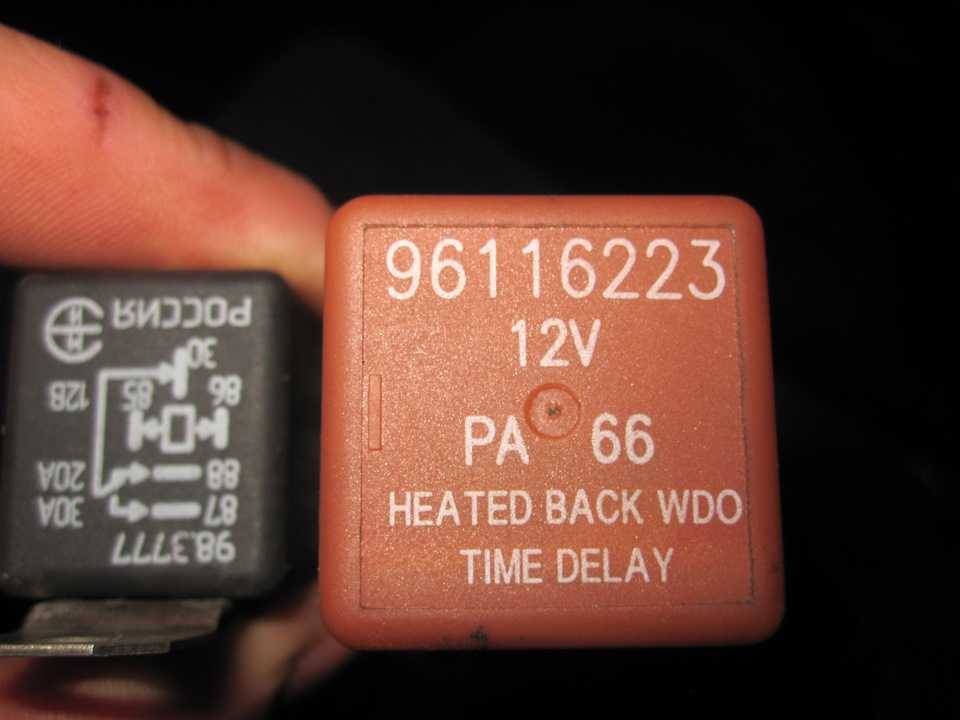

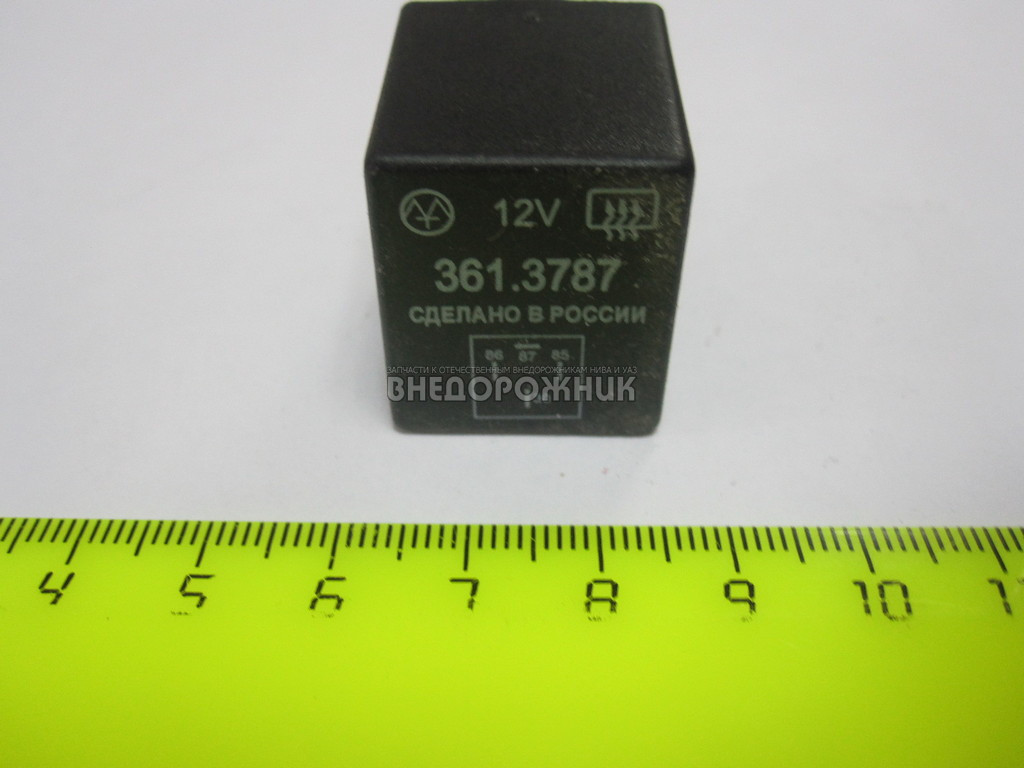

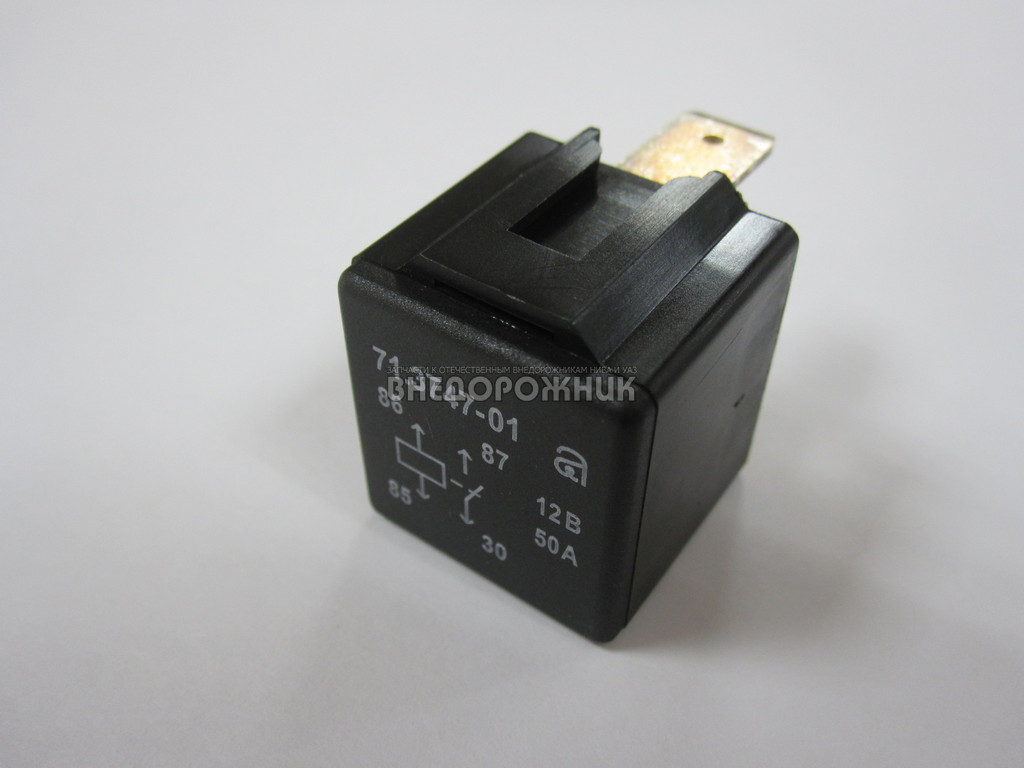

Требуется также проверка реле обогрева заднего стекла. Поломка реле возможна при обрыве провода в рабочей катушке этой детали или из-за подгорания контактов, вследствие заводского дефекта или короткого замыкания. Чтобы его проверить, реле надо снять и проконтролировать с помощью тестера. В случае неисправности этой детали нужна замена на работоспособную запчасть.

Надо проверить также контакт обогрева заднего стекла. На заднем стекле с помощью клея прикрепляется токопроводящий элемент, являющийся контактом, к которому через проводок подводится электрический ток, передающийся через этот контакт к нагревательным нитям.

В этом месте возможен обрыв проводка или из-за того, что клей был некачественным, отслоение контактного элемента от стекла.

Достаточно часто к выходу из строя обогрева ЗС приводит обрыв или повреждение нитей в нагревательном элементе на заднем стекле. Это обнаруживается визуальным осмотром или приборным анализом. Визуально можно обнаружить только явное повреждение нити, установив разрыв между поврежденными концами.

Возможно, что при каких-то ремонтных работах на автомобиле было нанесено механическое повреждение поверхности стекла, на котором с помощью клея прикреплен нагревательный элемент.

Однако главным инструментом при диагностике этой неисправности выступают вольтметр или омметр.

Они позволяют с высокой точностью выявить участок с неисправными нитями, даже если визуально этот обрыв обнаружить не удается.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

4. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:

• снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
• с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
• на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
• припаять провод к шине, при этом следует избегать перегрева поверхностей.

5. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:

• в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
• очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
• с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

• если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

• если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
• после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

• после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

• после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.
