Калина где находится реле поворотников – Лада Калина Универсал Феррари › Бортжурнал › Замена реле поворотников и доработка реле стеклоочистителей
Монтажный блок Калины
Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
| Предохранители монтажного блока | |
| Обозначение предохранителя (номинальный ток. А) | Защищаемые элементы |
| F1(10) | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 (30) | Цепи электростеклоподъемников |
| F3 (10) | Цепи аварийной сигнализации |
| F4 (20) | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 (25) | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 (20) | Звуковой сигнал |
| F7 (10) | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 (20) | Элемент обогрева заднего стекла |
| F9 (5) | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 (5) | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 (7,5) | Цепи ламп противотуманного света в задних фонарях |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 (7,5) | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 (10) | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F15 (10) | Лампа дальнего света (левая блок-фара) |
| F16, 17 (10) | Лампы противотуманных фар (опция) |
| F18 (15) | Элементы подогрева сидений (опция) |
| F19 (10) | Электрические цепи АБС (опция) |
| F20 (15) | Нагревательный элемент прикуривателя |
| F21(10) | Цепь блокировки заднего хода коробки передач |
| F22 (15) | Блок управления охранной сигнализацией |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 (25) | Электрические цепи АБС (опция) |
| F27 (5) | Запасной |
| F28 (7,5) | Запасной |
| F29 (10) | Запасной |
| F30 (20) | Запасной |
| F31(50) | Электроусилитель руля |
| Реле монтажного блока | ||
| Обозначение | Наименование | Запитываемые потребители |
| К1 (опция) | Реле омывателя блок-фар | Элетродвигатель омывателя блок-фар |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла |

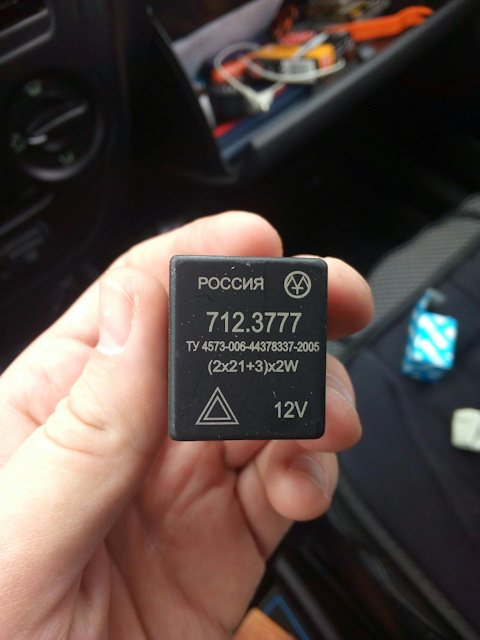

| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота и аварийной сигнализации |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света блок-фар | Лампы дальнего света блок-фар |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 (опция) | Реле противотуманных фар | Лампы противотуманных фар |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 (опция) | Реле подогрева сидений | Элементы подогрева сидений |
| К12 (резерв) | — | — |
Блок реле и предохранителей Лада Калина
Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя.
Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.
Где расположен монтажный блок реле и предохранителей Калины.
С левой стороны, за панелью управления наружным освещением.
1. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.
2. Вот и сам монтажный блок.
Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.
Назначение предохранителей калины расположенных в блоке салона автомобиля.
Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемников дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей поворота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предохранители F1—F26
Расшифровка реле и предохранителей в основном блоке Лады Калины.
Основной блок предохранителей Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.
Предохранители и диагностический разъем системы управления двигателем:
- диагностический разъем;
- предохранитель силовой цепи главного реле;
- предохранитель силовой цепи реле электробензонасоса;
- предохранитель цепи постоянного питания контроллера
Блок предохранителей Калины
| Проблемы с электрикой Калины встречаются также как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле. |
Монтажный блок Калины
Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
| Предохранители монтажного блока | |
| Обозначение предохранителя (номинальный ток. А) | Защищаемые элементы |
| F1(10) | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 (30) | Цепи электростеклоподъемников |
| F3 (10) | Цепи аварийной сигнализации |
| F4 (20) | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 (25) | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 (20) | Звуковой сигнал |
| F7 (10) | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 (20) | Элемент обогрева заднего стекла |
| F9 (5) | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 (5) | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 (7,5) | Цепи ламп противотуманного света в задних фонарях |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 (7,5) | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 (10) | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F15 (10) | Лампа дальнего света (левая блок-фара) |
| F16, 17 (10) | Лампы противотуманных фар (опция) |
| F18 (15) | Элементы подогрева сидений (опция) |
| F19 (10) | Электрические цепи АБС (опция) |
| F20 (15) | Нагревательный элемент прикуривателя |
| F21(10) | Цепь блокировки заднего хода коробки передач |
| F22 (15) | Блок управления охранной сигнализацией |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 (25) | Электрические цепи АБС (опция) |
| F27 (5) | Запасной |
| F28 (7,5) | Запасной |
| F29 (10) | Запасной |
| F30 (20) | Запасной |
| F31(50) | Электроусилитель руля |
| Реле монтажного блока | ||
| Обозначение | Наименование | Запитываемые потребители |
| К1 (опция) | Реле омывателя блок-фар | Элетродвигатель омывателя блок-фар |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота и аварийной сигнализации |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света блок-фар | Лампы дальнего света блок-фар |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 (опция) | Реле противотуманных фар | Лампы противотуманных фар |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 (опция) | Реле подогрева сидений | Элементы подогрева сидений |
| К12 (резерв) | — | — |
Основной блок предохранителей Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола.
Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.
Предохранители и диагностический разъем системы управления двигателем:
- диагностический разъем;
- предохранитель силовой цепи главного реле;
- предохранитель силовой цепи реле электробензонасоса;
- предохранитель цепи постоянного питания контроллера
Дополнительный монтажный блок Лада Калина
Блок реле системы управления расположен под консолью панели приборов, рядом с контроллером. Чтобы его достать следует снять правую накладку консоли панели приборов (возле левой ноги пассажира), а затем:
- Отвернуть гайку крепления блока реле, используя торцевой ключ.
- Потянуть за планку.
- Вывести блок реле системы из под консоли.
Блок реле системы управления:
- реле электровентилятора системы охлаждения;
- реле электробензонасоса;
- предохранитель (50 А) электровентилятора системы охлаждения;
- главное реле
Внимание:
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару. |
Ключевые слова:
Похожие материалы
xn—-8sbabr6ahc3e.xn--p1ai
Схема и расположение блока предохранителей Лада Калина 2 ВАЗ-2192
Блок предохранителей на Лада Калина 2 расположен слева от руля на водительском месте под декоративной крышкой. На крышке нанесена маркировка расположения реле и предохранителей. Для удобства приводим подробную информацию по назначению предохранителей ВАЗ-2192 Лада Калина 2
Ниже представляем вашему вниманию общий вид на блок предохранителей:

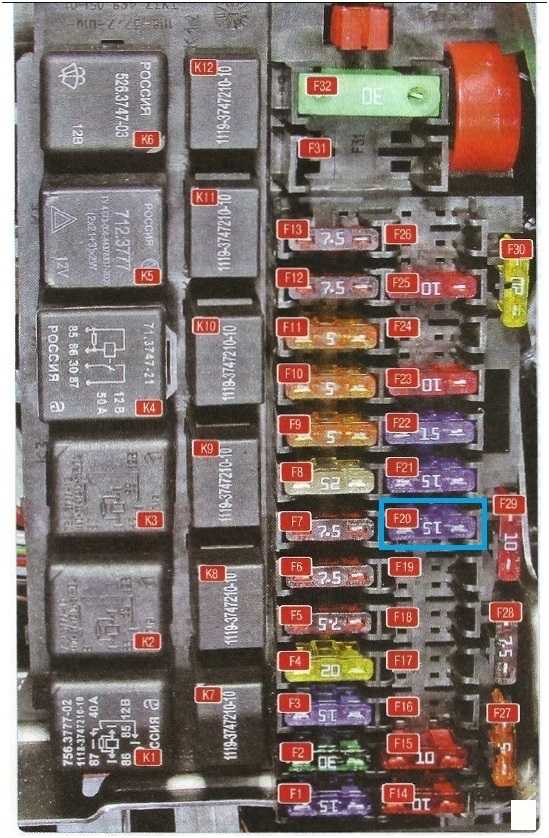

Схематическое изображение расположения и нумерации реле и предохранителей в блоке предохранителей Лада Калина 2
Назначение предохранителей в монтажном блоке Лада Калина 2 ВАЗ-2192
| Номер | Описание |
| F1 (15А) | Катушки зажигания, Форсунки, Питание |
| F2 (25А) | Питание центрального блока кузовной электроники, Модуль двери водителя |
| F3 (15А) | Питание контроллера АКП, Привод управления АКП |
| F4 (15А) | Питание контроллера подушек безопасности |
| F5 (7,5А) | Питание комбинации приборов, Питание контроллера ЭСУД, ЭУР, Датчик педали тормоза, Датчик скорости, Селектор АКПП, Переключатель омывателя ветрового стекла, Реле обогрева заднего стекла, реле ветрового стекла, реле обогрева сидений, разгрузочное реле, блок кузовной электроники |
| F6 (7,5А) | Реле лампы заднего хода, Питание АКПП |
| F7 (7,5А) | Клапан продувки адсорбера, ДМРВ, Датчик фаз, ДК |
| F8 (25А) | Обогрев заднего стекла и наружных зеркал |
| F9 (5А) | Габаритные огни правого борта |
| F10 (5А) | Габаритные огни левого борта, 2 фонаря освещения номерного знака, подсветка клавиш |
| F11 (5А) | Задние ПТФ |
| F12 (10А) | Ближний свет и питание электрокорректора правого борта |
| F13 (10А) | Ближний свет и питание электрокорректора левого борта |
| F14 (10А) | Дальний свет правого борта |
| F15 (10А) | Дальний свет левого борта |
| F16 (10А) | Правая ПТФ |
| F17 (10А) | Левая ПТФ |
| F18 (20А) | Обогрев передних сидений и прикуриватель |
| F19 (7,5А) | Контроллер АБС |
| F20 (15А) | Звуковой сигнал |
| F21 (10А) | Топливный электронасос |
| F22 (15А) | Омыватель ветрового и заднего стекол, задний стеклоочиститель |
| F23 (5А) | Питание комбинации приборов и диагностического разъема |
| F24 (7,5А) | Питание муфты компрессора кондиционера и контроллера климатической системы |
| F25 (7,5А) | Датчик педали тормоза |
| F26 (25А) | Электронные клапаны АБС |
| F31 (30А) | Питание центрального блока кузовной электроники, кратковременное включение дальнего света, моторедуктор стеклоочистителя |
| F32 (30А) | Электровентилятор отопителя и контроллер климатической системы |
Приводим таблицу назначения реле в блоке предоранителей на Лада Калина 2
| Номер | Обозначение | Назначение |
| К1 | ф. TYCO (1-1904020-2) | Реле электровентилятора системы охлаждения двигателя |
| К2 | ф. TYCO (5-1904006-1) | Реле включения блокировки дверей |
| К3 | ф. TYCO (5-1904006-1) | Дополнительное реле стартера |
| К4 | 2170 – 3747310 | Дополнительное реле (50 A) |
| К6 | ф. TYCO (5-1904006-1) | Реле стеклоочистителя |
| К7 | ф. TYCO (1393292-5) | Реле включения дальнего света фар |
| К8 | ф. TYCO (1393292-5) | Реле звукового сигнала |
| К9 | ф. TYCO (1393292-5) | Реле включения ближнего света фар |
| К10 | ф. TYCO (1393292-5 | Реле включения обогрева заднего стекла |
| К11 | ф. TYCO (1393292-5) | Реле главное |
| К12 | ф. TYCO (1393292-5) | Реле топливного насоса |
| К13 | ф. TYCO (5-1904006-1 | Реле электровентилятора системы охлаждения двигателя 3 |
| К14 | ф. TYCO (5-1904006-1) | Реле обогрева ветрового стекла 1 |
| К15 | ф. TYCO (5-1904006-1) | Реле обогрева ветрового стекла 2 |
| К16 | ф. TYCO (5-1904006-1) | Реле компрессора |
| К5 |
Реле поворотов ЛАДА ГРАНТА, где находится и замена
Электрооборудование
Случается, что в процессе эксплуатации автомобиля происходят незначительные поломки в виде вышедшего из строя электрооборудования. Отказ подсветки панели приборов или сигналов аварийных огней не так страшен. Но что, если отказали сигналы поворотов?
В условиях повышенной плотности движения по городским автодорогам, отказ системы поворотов чреват для автолюбителей аварийными ситуациями. Потому, вопрос поддержания электрики в исправном техническом состоянии очень важен.
Причинами неисправностей поворотников могут быть:
- вышедшие из строя лампочки в указателях;
- выгоревший предохранитель;
- неисправное реле поворотов гранта.
В каждом конкретном случае, необходимо проводить тщательную диагностику возможных неполадок.
Содержание
- Где находится реле поворота гранта
- Схема реле поворотов гранта
- Замена реле поворотов на Гранте
Где находится реле поворота гранта
Изделие располагается в специальном монтажном блоке приборной панели. Блок содержит множество предохранителей и реле, которые отвечают за работу различных электропотребителей. Блок защищен специальной пластиковой крышкой и находится в левой, нижней части панели, рядом с переключателем света передних фар.Маркировка реле поворотов на Гранте К5

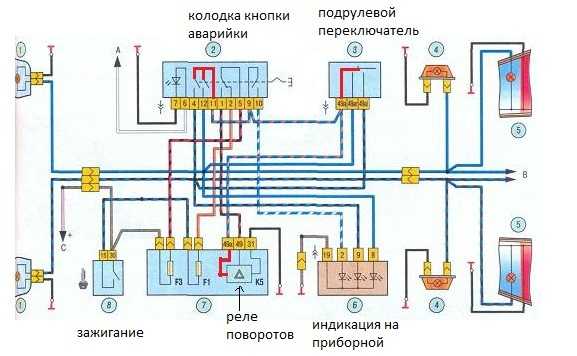

Схема реле поворотов гранта
Общая схема монтажного блока не представляет особой сложности и условно разделена на 3 области:
— блок с предохранителями;
— область с установленными реле;
— зона с приспособлениями для работы и предохранителем, отвечающим за работу отопителя.
Предохранители различаются между собой силой тока измеряемой в Амперах.
Их маркировка начинается с «F1» и заканчивается на «F32». Соответственно, всего в модуле установлено 32 предохранителя. Номинальная сила тока варьируется от 2 ампер до 30.
Реле имеют обозначения от «K1» до «К12» и различаются своими размерами, функциональным предназначением.
Замена реле поворотов на Гранте
- Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.
- После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.
- После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле. Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера. Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.

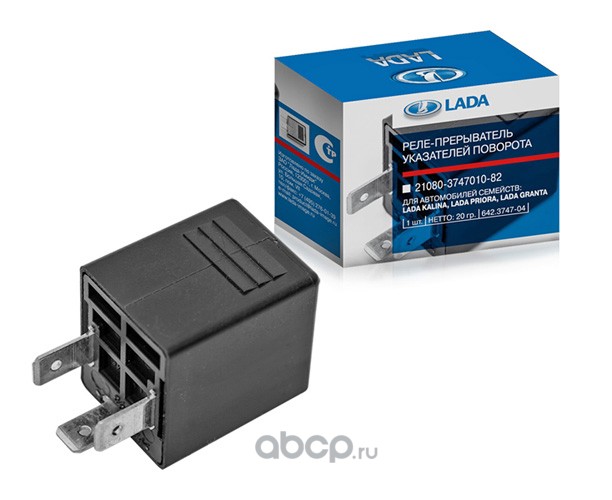

- Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».

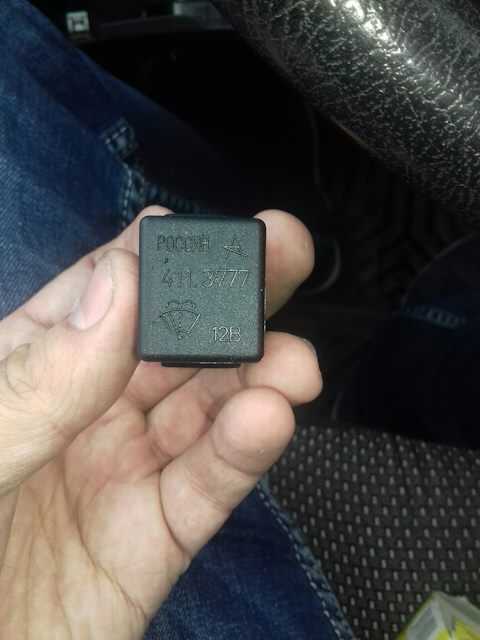

- Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании. Идеальное решение для таких случаев — применение плоскогубцев.
