Где находится реле поворотов на ВАЗ-2110
Если не работает поврототник, то первое что нужно сделать — проверить блок предохранителей, так как именно там зачастую кроется причина. Мог банально перегореть предохранитель или вышло из строя реле, что случается реже, но все же бывает.

Смотреть галерею

Найти на «десятке» этот блок довольно просто, он распологается рядом с рычагом открывания капота. Реле-прерыватель располагается в гнезде К-3. Он отвечает за функционирование поворотников и аварийной сигнализации. Сгоревший предохранитель найти предельно просто, обычно определяется визуально и меняется на новый. Тут нет ничего сложного. Если же проблемы с реле, то и его в большинстве случаев нет смысла ремонтировать. Куда проще купить новое и быть уверенным, что оно не откажет в близжайшее время.

Проверка исправности реле поворотов.

None Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности. Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

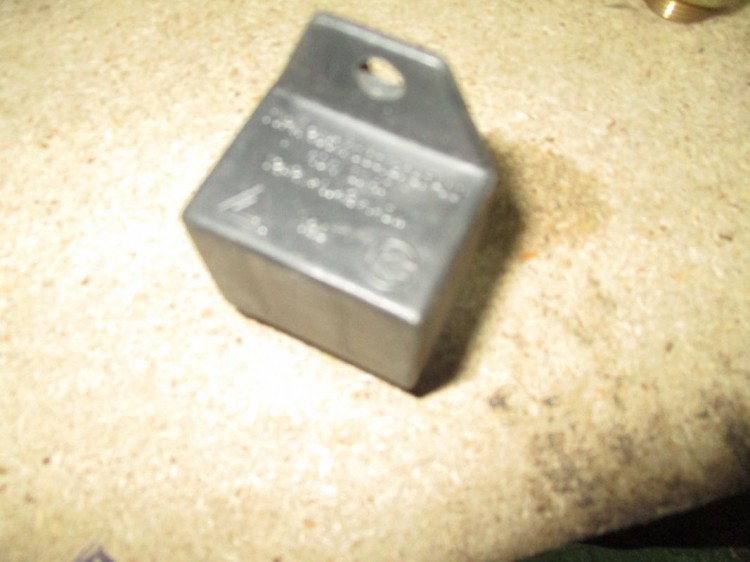

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Советы для автомобилистов

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов. При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет.

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16. При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом. Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей. Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin22/06/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»”Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Автомобиль: ВАЗ-2110.Спрашивает: Алексей Антипов. Суть вопроса: не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое?

Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

Устранение возникающих неисправностей

Вне зависимости от причины, проблему лучше устранить как можно быстрее. Проводится замена переднего или заднего индикатора поворота в автомобильном центре или своими силами. Локализовано реле в коробке предохранителей, крышка которой опускается после удаления 2 крепежей. После этого прибор извлекается и ставится перемычка между клеммой 1 и 2. Для упрощения указанной задачи на реле имеются специальные отметки.

После этого прибор возвращается на место. Если проверка работоспособности поворотника ВАЗ-2110 не показала его исправность, необходимо продолжить манипуляции с реле. Извлекается устройство и нажимается на рычаг указания поворота. Желтые огни должны гореть постоянно, а красные — мигать. Дальнейшие действия связаны с проверкой работоспособности остальных элементов системы.

Поочередно нажимая на рычаг огней поворота, необходимо убедиться в корректности работы системы.

В первую очередь именно оранжевые огни, отвечающие за поворот и «аварийку», должны синхронно мигать.

Если все в порядке, то процедура проверки завершается контролем технического состояния всей системы. В зависимости от интенсивности нажатия на рычаг поворота лампочки должны мигать. В случае рассогласования производится замена поворотника ВАЗ.

Правильно работающая система индикации поворота — залог безопасной эксплуатации транспортного средства. Диагностика и последующее устранение проблемы производятся самостоятельно или на СТО.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Поворотники и аварийка в связке на ВАЗ-2110

Схема поворотников ВАЗ-2110.

При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить

1. Все лампы.
2. Предохранитель F16 ил F19.
3. Реле.
4. Массу на поворотниках.
5. Подрулевой переключатель.
   Подрулевой переключатель проверяется прозвонкой контактов.
6. Проводку.

Ваша ситуация

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок.

Находится он в блоке предохранителей, номер К-3 .

Поворотные огни являются неотъемлемым элементом оптики в любом современном авто. Их предназначение заключается в предупреждении других участников дорожного движения о том, что водитель планирует совершить маневр. По каким причинам не и аварийка, как проверить работоспособность оптических элементов и как произвести их ремонт. Об этом мы расскажем ниже.

[ Скрыть ]

Где находится реле поворотов ВАЗ 2110 и как его подключить?

Для того чтобы решить проблему, нужно выяснить ее источник. Причинами неполадок с поворотами могут быть лампочки на поворотниках, проводка или реле, отвечающее за подачу сигнала поворота.

Поломки реле поворотов

Львиная доля всех поломок такого типа приходится именно на реле. Некоторые автомобилисты рекомендуют при неполадках с поворотами в первую очередь попробовать заменить реле запасным заведомо рабочим и посмотреть на результат.

Если после таких манипуляций неполадки устранились, значит, причина именно в реле, если же проблема сохраняется, необходимо рассмотреть другие причины.

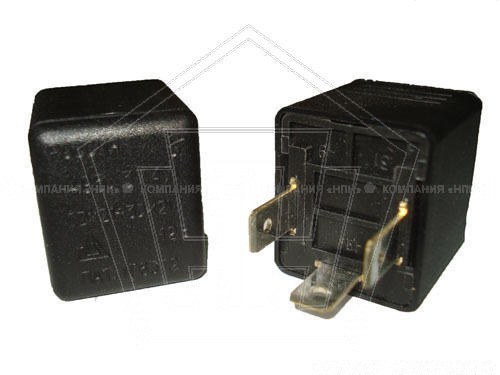

ВАЗ-2110, в отличие от старых моделей «классики», комплектуются не электромагнитным-тепловым, а современным электронным реле поворотов. Электронное реле, в сравнении со своим более ранним аналогом, имеет несколько преимуществ, основными из которых являются высокая надежность, меньший потребляемый ток, а также использование одного элемента как для поворотов, так и для аварийной сигнализации. Это реле располагается на панели с предохранителями, которая находится слева от руля.

Расположение реле поворотов на ВАЗ-2110

Читайте также: Что делать, если не горят стоп-сигналы на ВАЗ-2110

В монтажном блоке ВАЗ-2110 поворотное реле расположено в верхнем правом углу. В автомобилях других марок это реле расположено иначе, к примеру, на монтажном блоке УАЗ Патриот оно расположено левее, чем на «десятке», не стоит брать за образец монтажный блок другой марки. Реле на «десятке» маркируются 26.3747, 495.3747, 07.4747, 491.3747, 49.3777, а также 712.3777. Именно по этой маркировке можно легко определить реле поворотов. В основном все реле электронного типа для ВАЗ-2110 имеют форму параллелепипеда и выполнены в черном цвете, также, помимо крепления на монтажном блоке, реле может монтироваться отдельно с помощью специальных «ушей».

Неполадки с реле поворотов

Неполадки, вызванные неисправностью реле поворотов, могут проявляться следующим образом:

• лампочки не включаются вовсе;
• период, на который загорается лампочка, слишком длительный, или поворотник слишком быстро моргает;

лампочка горит непрерывно.

Все это признаки неисправного реле поворотов

При отсутствии звукового сигнала, сопровождающего включение и выключение поворотов, или соответствующего сигнала индикатора на приборной панели причина может быть другая. При этих неисправностях следует прозвонить цепь питания и проверить проводку, а уже после этого можно браться за проверку реле.

Действия при выходе из строя реле поворотов

Для проверки работоспособности реле, находящегося вне монтажного блока, необходимо включить поворотник и при помощи отвертки замкнуть контакты реле, если после этих манипуляций лампочка загорится, то причина неисправности в реле. При проверке этого элемента в монтажном блоке необходимо замкнуть соответствующие контакты на блоке куском проволоки, и если поворотник загорится, то реле неисправно. Реле такого типа не подлежит ремонту, и поможет только замена этой детали.

не работают повороты ваз, реле поворотов ваз,

просмотров 18 092 Google+

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу  к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно  есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону.  При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов.

Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.
Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109 admin 22/06/2014 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Почему не работают поворотники на ВАЗ 2110?

В ходе эксплуатации автомобиля ВАЗ «десятого семейства» мы сталкиваемся с различными мелкими неисправностями. Например, отказали поворотники или аварийка. Они просто не включаются (не горят), либо наоборот лампа не отключается. Рассмотрим причины проблем в работе указателей поворотов, а также соберем статистику этих недугов.

---

Схема поворотников ВАЗ 2110, 2111, 2112

1 — лампы указателей поворота в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель аварийной сигнализации; 5 — боковые указатели поворота; 6 — лампы указателей поворота в наружных задних фонарях; 7 — переключатель указателей поворота; 8 — комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; К3 — реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания.

---

Перестали работать поворотники, порядок действий

1. Проверить исправность ламп.
2. Проверить предохранитель поворотников F16 10А и F19 10А.
3. Проверить реле поворотников — К6 (находится по центру сверху монтажного блока).
4. Масса поворотников в моторном отсеке, рядом с блок-фарами (все точки крепления «массы»).
5. Проверить переключатель поворота (подрулевый). Можно его, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Пример неисправности, когда поворотник не выключается.
6. Проверить кнопку аварийной сигнализации.
7. Проверить проводку каждого участка по схеме (может быть обрыв, замыкание или плохой контакт). Если в последнее время выполняли установку левого или правого крыла, подкрылков, проследите, чтобы во время сборки саморезы не попали в жгут с проводами.

Знакомая проблема, когда поворотник начинает быстро, часто моргать. Если лампочки исправны, то вероятней всего причина в обрыве цепи или плохом контакте. Проверьте платы задних фонарей. А Вы сталкивались с проблемами в работе поворотников? В чем была причина неисправности? Кстати, а знаете, как сделать трехкратное мигание поворотов?

Чаще всего проблемы в работе поворотников на ВАЗ были связаны с:

Ключевые слова:

Добавить комментарий

Где находится реле поворотов на ВАЗ 2114: расположение, замена и ремонт

Действующие нормы ПДД предписывают автоводителям перед совершением любого маневра уведомлять других участников движения посредством включения соответствующего поворотного сигнала. За исправную работу этих сигнальных ламп отвечает специальное реле-прерыватель указателей поворота, аварийки и фар.

Это устройство должно работать без перебоев, обеспечивая своевременное предупреждение других водителей о смене направления движения транспортного средства, а если возникают неполадки – их нужно незамедлительно устранять.

Неполадки, связанные с работой поворотников на ваз 2114: основные причины

Основной причиной, по которой указатели поворота перестают работать или работают не корректно, является поломка реле поворотов ваз 2114. Однако встречаются ситуации, которые должны натолкнуть на мысль, что неполадки вызваны проблемами с другими элементами.

К примеру:

• перегоревшая/вышедшая из строя одна или несколько лампочек дадут о себе знать излишне учащенным миганием при включении поворотного сигнала;
• проблемы с переключателем, контактами либо проводкой нужно искать в том случае, если лампы поворота не работают при включении, а сигнал «аварийки» функционирует исправно;
• окисление проводов контактной группы непосредственно в фаре либо на подходах к ней проявляется нестабильной работой поворотных сигналов.

Перед тем, как приступать к ремонту, следует выявить реальную причину и лишь потом приступать к ее устранению. Важно знать, где находится реле поворотов на ваз 2114, поскольку замена именно этого устройства в большинстве случаев решает проблему.

Реле поворотников ваз 2114: где находится

Реле поворотников ваз 2114 представляет собой электронный элемент, который расположен в монтажном блоке. Такое реле (как правило, электромагнитного типа) отвечает за бесперебойную работу указателей поворота, а также за мигание поворотников при включенной «аварийке». Устройство имеет сразу несколько контактов, что делает возможным управление различными электроцепями.

Чтобы отыскать под капотом ВАЗ 2114 реле поворотников, нужно обратить внимание на блок, расположенный с водительской стороны практически под лобовым стеклом. Такой блок представляет собой коробку темного цвета, внутри которой расположены всевозможные реле и предохранители. Среди них нужно найти устройство, имеющее маркировку К2. Это и будет реле поворотников.

Как осуществляется замена реле поворотников на ваз 2114

Признаком того, что следует менять реле, является ситуация, когда одновременно вышли из строя сигналы аварийной остановки и поворотники.

Заменить устройство довольно просто. Для этого последовательно выполняются следующие действия:

1. Открывается капот.
2. Под ним следует найти монтажный блок, в котором и расположено реле (справа непосредственно над водительской стойкой амортизатора).
3. Открывается монтажный блок (снять защитную крышку можно путем отщелкивания 2-ух боковых защелок).
4. Для того чтобы с легкостью извлечь реле с маркировкой К2 (реле поворотников) из монтажного блока, лучше воспользоваться специально предусмотренным для этих целей пластиковым пинцетом (он лежит в самом блоке).
5. После этого на место вышедшего из строя реле поворотников устанавливается новое. Его располагают в посадочном месте так, чтобы металлические контакты (3 шт. ) были заведены в гнездо.
6. Установив новое реле в монтажный блок, нужно проверить, работают ли поворотники в нужном режиме. Если все в порядке – можно закрывать крышку блока и закрывать капот.

Как устранять другие причины поломки поворотников

Существует еще несколько неисправностей, которые приводят к некорректной работе поворотных сигналов, а именно:

• поворотник не выключается автоматически при повороте руля – потребуется замена выключателя;
• сигнал поворота моргает очень быстро – скорей всего перегорела одна из ламп (нужно будет проверить и, при необходимости, заменить на новую), однако причиной может быть окисление дорожек внутри монтажного блока либо окисление фишки в задних фонарях;
• поворотники горят очень тускло – потребуется зачистка массы на поворотниках а также проверка установленных ламп на соответствие их мощности требуемым показателям;
• появление щелкающих звуков при включении сигнала поворота – причиной может быть бракованное реле или в контактах реле (они могут окислиться либо просто неплотно прилегать).

Как видно из приведенной выше информации, устранять любую из причин поломки реле поворотников на ваз 2114 не сложно. Важно выполнять это своевременно, тогда любая поездка будет безопасной, как для Вас, так и для других участников движения.

Не работают поворотники и аварийка на ВАЗ-2110, что делать? – Taxi Bolt

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

None Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности. Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу  к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно  есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону.  При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей. Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin22/06/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»”Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Автомобиль: ВАЗ-2110. Спрашивает: Алексей Антипов.
Суть вопроса: не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое?

Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

Поворотники и аварийка в связке на ВАЗ-2110

Схема поворотников ВАЗ-2110. При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить.

1. Все лампы.
   Если не работает одна лампа, проверяем её и подходящие к ней провода. У задних поворотников часто «хандрит» печатная лента и разъем.
2. Предохранитель F16 ил F19.
3. Реле.
4. Массу на поворотниках.
5. Подрулевой переключатель.

   Подрулевой переключатель проверяется прозвонкой контактов.

6. Проводку.

Ваша ситуация

The following two tabs change content below. Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок. Находится он в блоке предохранителей, номер К-3.

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов. При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет.

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16. При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом. Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

С под рулевым переключателем указателей поворота могут быть и чисто механические неисправности. При этом он не будет автоматически, возвращаться в положение, выключено, при окончании поворота. Водителю придётся не забывать выключать его самостоятельно, ну а когда надоест это делать, придётся под рулевой переключатель заменить.

В работе указателей поворота могут возникать и более сложные неисправности, найти которые водителю вряд ли удастся. В этом случае выход один, обратится к квалифицированным специалистам, автомобильным электрикам.

Поделитесь статьей с друзьями:

Самая простая и пожалуй самая сложная неисправность в системе электрической проводке автомобилей это не работающая аварийная сигнализация.

На простой вопрос почему не работает аварийка ваз 2110, можно дать как простой так и сложный ответ. Аварийная сигнализация, единственная в автомобиле полностью выполненная по двухпроводной схеме. Сделано это для обеспечения её максимальной работоспособности, потому она и аварийная, что даже в различных аварийных случаях должна работать.

Поэтому, решение проблемы её неисправности, может лежать на поверхности, и в большинстве случаев решается очень легко, но если приведенные ниже примеры не дали результата, выход один обращаться к квалифицированному электрику, и даже не пытаться самостоятельно устранить неисправность. В противном случае, есть большая вероятность вывести электрическую систему автомобиля окончательно и бесповоротно.

Причина первая – выход из строя реле поворотов, определяется легко, при выходе из строя реле поворотов они соответственно не работают ни в одну из сторон. Решается также просто – замена на новое.

Причина вторая – выход из строя кнопки аварийной сигнализации, выявляется так же не сложно, если не удалось устранить неисправность с помощью замены реле поворотов, значит, виновата кнопка, меняем её на новую и наслаждаемся ездой дальше.

Причина третья – редко встречающаяся выход из строя предохранителей указателей поворотов.

Итак, повторяем, если не удалось устранить неполадку способами, описанными выше, самодеятельностью не занимаемся, обращаемся к автоэлектрику.

Поделитесь статьей с друзьями:

Источники:

причины, ремонт – Taxi Bolt

Если взглянуть на электрическую схему указателей поворота легкового автомобиля ВАЗ-2112, то не трудно догадаться, что она взаимосвязана со схемой аварийной сигнализации. У этих двух систем одно общее реле К3, расположенное в монтажном блоке. Оно значительно больше по размеру в сравнении с другими, рядом стоящими реле. Также, у этих электрических схем один общий 10-ти амперный предохранитель F16.Причиной отказа в работе указателей поворота может стать перегорание одной из трёх ламп, установленных по правому или левому борту автомобиля. Предупреждение водителя о наличии такой неисправности говорит сигнальная лампа на щитке приборов, которая перестаёт моргать. При замене перегоревшей лампы обязательно установите новую лампу, такой же мощности.

Не будут работать указатели поворота и при выходе из строя реле К3. Эту неисправность в принципе можно определить и на слух, так как при переводе рычага под рулевого переключателя в одно из включённых положений неработающее реле К3 не будет издавать характерных щелчков, которые слышны только при замыкании внутри его контактов. При замене вышедшего из строя реле желательно устанавливать точно такое же, какое ставят на автозаводе ВАЗ. Его маркировка 145Р, а реле с маркировкой до 100Р являются контрофактными и они могут быть сразу неисправными или их срок службы будет очень маленьким.

Возможны и более сложные неисправности указателей поворота автомобиля ВАЗ-2112. Одним из таких случаев является тусклое горение ламп указателей поворота при их включении. Это может привести к тому, что ярким солнечным днём, при их включении, они не будут заметны остальным участникам дорожного движения, что может создать аварийную ситуацию или даже привести к ДТП.

Такая неисправность связана с понижением напряжения на клеммах ламп, от чего их нить накала не разогревается до требуемой температуры. А искать эту неисправность придётся в монтажном блоке. Для этого его придётся снимать и разбирать, а затем внимательно осмотреть одну из перемычек на плате выходящую на разъём Ш3.

В связи с тем, что эта перемычка имеет небольшой размер, а через неё подаётся напряжение на большое количество потребителей, что и приводит к падению напряжения на клеммах ламп указателей поворотов при их включении. Для устранения этой неисправности нужно продублировать эту перемычку припаяв дополнительный медный провод.

В ходе эксплуатации автомобиля ВАЗ «десятого семейства» мы сталкиваемся с различными мелкими неисправностями. Например, отказали поворотники или аварийка. Они просто не включаются (не горят), либо наоборот лампа не отключается. Рассмотрим причины проблем в работе указателей поворотов, а также соберем статистику этих недугов.

1 — лампы указателей поворота в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель аварийной сигнализации; 5 — боковые указатели поворота; 6 — лампы указателей поворота в наружных задних фонарях; 7 — переключатель указателей поворота; 8 — комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; К3 — реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания.

1. Проверить исправность ламп.
2. Проверить предохранитель поворотников F16 10А и F19 10А.
3. Проверить реле поворотников – К6 (находится по центру сверху монтажного блока).
4. Масса поворотников в моторном отсеке, рядом с блок-фарами (все точки крепления «массы»).
5. Проверить переключатель поворота (подрулевый). Можно его, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Пример неисправности, когда поворотник не выключается.
6. Проверить кнопку аварийной сигнализации.
7. Проверить проводку каждого участка по схеме (может быть обрыв, замыкание или плохой контакт). Если в последнее время выполняли установку левого или правого крыла, подкрылков, проследите, чтобы во время сборки саморезы не попали в жгут с проводами.

Знакомая проблема, когда поворотник начинает быстро, часто моргать. Если лампочки исправны, то вероятней всего причина в обрыве цепи или плохом контакте. Проверьте платы задних фонарей. А Вы сталкивались с проблемами в работе поворотников? В чем была причина неисправности? Кстати, а знаете, как сделать трехкратное мигание поворотов

Чаще всего проблемы в работе поворотников на ВАЗ были связаны с: Ключевые слова:

Интересный сайт? Поделись с друзьями.

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

None Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности. Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу  к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно  есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону.  При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей. Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin22/06/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»”Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Автомобиль: ВАЗ-2110.
Спрашивает: Алексей Антипов.
Суть вопроса: не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое? Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

Поворотники и аварийка в связке на ВАЗ-2110

Схема поворотников ВАЗ-2110.

При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить

1. Все лампы.


   Если не работает одна лампа, проверяем её и подходящие к ней провода.

   У задних поворотников часто «хандрит» печатная лента и разъем.

2. Предохранитель F16 ил F19.
3. Реле.
4. Массу на поворотниках.
5. Подрулевой переключатель.

   Подрулевой переключатель проверяется прозвонкой контактов.

6. Проводку.

Ваша ситуация

The following two tabs change content below.

Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок.

Находится он в блоке предохранителей, номер К-3.

Источники:

месторасположения и назначения. Запчасти на ВАЗ-2110

Автомобиль оборудован осветительными приборами, необходимыми для безопасного передвижения по бездорожью и езды в темное время суток. Сигналы поворота — один из самых важных световых сигналов. Он используется для индикации при перестройке, а также для включения сигнализации. Довольно часто выходит из строя реле поворотов ВАЗ-2110. Это происходит по разным причинам, о которых мы поговорим в этой статье.

О предохранителях и реле

Машина оборудована блоком предохранителей, в котором они устанавливаются в большом количестве.Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота или свет. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно они.

Предохранитель

А используется для защиты от перегрузок. Если в цепи возникают проблемы, допустим, слишком высокое напряжение, предохранитель перегорает. Поэтому на нем промывается схема, а дальше напряжение не течет. Оказывается, без предохранителя этот же индикатор работать не будет, что вполне логично.

Где реле поворотов на ВАЗ-2110

Если индикатор не работает, то первое, что нужно сделать, это проверить блок предохранителей, так как именно там часто кроется причина. Мог банально перегорел предохранитель или вышло из строя реле, что бывает реже, но все равно бывает.

Найти этот блок на «десятке» довольно просто, он находится рядом с рычагом открывания капота. Реле-прерыватель находится в розетке К-3. Он отвечает за работу поворотников и сигнализаций.Найти перегоревший предохранитель чрезвычайно просто, его обычно определяют визуально и меняют на новый. Нет ничего сложного. Если с реле есть проблемы, то в большинстве случаев ремонтировать его нет смысла. Намного проще купить новый и быть уверенным, что он не выйдет из строя в ближайшее время.

Неисправности и их устранение

Есть несколько способов понять, что с реле не так. Во-первых, обратите внимание на частоту щелчков реле.Если одна из лампочек перегорит, реле будет мигать в два раза быстрее. Когда сигнала нет совсем, то стоит проверить проводку, возможно, дело в этом. Виновником также может быть предохранитель.

Поиск и устранение неисправностей должен начинаться с определения состояния электрической цепи. Это связано с тем, что окисленный контакт или короткое замыкание приводит к отсутствию сигнала или повышению напряжения. Просто так не перегорают предохранители и реле, поэтому проблема чаще всего в проводке. Если там все в порядке, то поменяйте предохранитель и при необходимости реле.Это можно сделать, сняв его с кронштейнов в монтажном блоке. Далее ставим новую деталь, и все должно заработать.

Кратко о состоянии проводки

Обычно автомобиль эксплуатируется долгое время без какого-либо электрического обслуживания. Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их. Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

Если деталь уже вышла из строя, то сначала нужно определить, какое реле поворотов установлено на ВАЗ-2110. Самый простой способ — взять старый и пойти с ним в магазин. Хотя обычно достаточно попросить реле на «десятку», и продавец даст вам нужную деталь. Но в любом случае лучше перестраховаться.

Купить качественные запчасти на ВАЗ-2110

Часто приобретение откровенного «китайца» приводит к поломкам. Это не касается предохранителей и реле, как запасных частей для систем шасси и двигателя.Именно поэтому настоятельно рекомендуется приобретать запчасти к классике в специализированных магазинах. Вы можете сделать заказ онлайн, что позволяет выбрать производителя и время доставки.

Конечно, это больше касается иномарок, запчасти к которым найдутся далеко не в каждом магазине. Но бывает, и в «десятке» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом экономить не нужно. Всегда имейте при себе запасные предохранители.

Если не реле

Еще бывает, что обычная замена предохранителей не помогает. Проверили проводку, заменили реле, но все равно ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где слабо держится пайка контактов. Из-за этого могут перестать работать поворотники. В этом случае необходимо снять подрулевой переключатель, найти неисправные контакты и перепаять их.Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если при включении реле включается ВАЗ-2110, значит, система исправна. Сам подрулевой переключатель обойдется вам гораздо дороже, поэтому будьте осторожны при его разборке и установке, постарайтесь не повредить соединения и контакты.

Некоторые важные детали

Самая неприятная ситуация, когда выходит из строя весь блок предохранителей. В этом случае вы можете попробовать его реанимировать.Для этого его необходимо снять и разобрать. Проверить целостность всех контактов и плат. При необходимости припаяйте поврежденные участки. Но когда это невозможно, его проще купить. Главное, не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старой модели нельзя поменять на новый, и наоборот он тоже не подойдет. В этом случае тоже желательно все время брать с собой в магазин, чтобы не дурить.

Как видите, определить, где находится реле загиба на ВАЗ-2110, довольно просто. Для этого достаточно внимательно посмотреть на схему, представленную в этой статье. Она четко показывает свое местонахождение.

Логический вывод

Если не ищете простых способов, можно попробовать разобрать само реле и проверить, что с ним не так. Возможно, подвижная пластина закисла или контакт пропал. Поскольку деталь небольшая, нужно быть очень осторожным и ничего не гнуть.С помощью небольшого паяльника, а также мелкозернистой наждачной бумаги можно оживить реле и при этом получить ценный опыт ремонта.

Замена реле поворотников ВАЗ-2110 достаточно простая и быстрая. Здесь нет абсолютно ничего сложного, поэтому такие работы есть смысл проводить самостоятельно. Это не требует от вас знаний в области электротехники. Само по себе реле может «выйти из строя», если его время подходит. При появлении первых признаков неисправности, таких как периодический выход реле из строя, изменение частоты щелчков и т. Д., лучше заранее запастись запчастью. Так что можно при необходимости сразу заменить реле поворотов ВАЗ-2110.

Реле поворотов ВАЗ-2110: место и назначение. Запчасти на ВАЗ-2110

Автомобиль оборудован осветительными приборами, необходимыми для безопасного передвижения по дороге и движения в темное время суток. Поворот — один из важнейших световых сигналов. Он используется для индикации при восстановлении, а также для активации сигнализации. Довольно часто включается реле ВАЗ-2110.Это происходит по разным причинам, как описано в этой статье.

О предохранителях и реле

Станок укомплектован блоком предохранителей, в который они устанавливаются в большом количестве. Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота или свет. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно они.

Предохранитель используется для защиты от перегрузок. Если в цепи есть проблемы, скажем, слишком высокое напряжение, то перегорает предохранитель.Следовательно, схема на нем размывается, и напряжение дальше не течет. Оказывается, тот же поворотник без предохранителя не заработает, что вполне логично.

Где находится реле включения ВАЗ-2110

Если не работает драйвер поворота, то первым делом нужно проверить блок предохранителей, так как часто это является причиной. Мог банально перегореть предохранитель или реле вышло из строя, что бывает реже, но все же случается.

Найти на «десятке» этот агрегат довольно просто, он находится рядом с рычагом открывания капота.Реле-прерыватель находится в розетке К-3. Он отвечает за работу поворотников и сигнализации. Перегоревший предохранитель найти крайне легко, обычно определяется визуально и заменяется на новый. Нет ничего сложного. Если проблема с реле, то в большинстве случаев ремонтировать нет смысла. Намного проще купить новый и быть уверенным, что он не выйдет из строя в ближайшее время.

Неисправности и их устранение

Есть несколько способов понять, что не так с реле.Во-первых, обратите внимание на частоту щелчков реле. Если одна из лампочек перегорит, реле будет мигать в два раза быстрее. Когда сигнала нет совсем, то стоит проверить проводку, возможно, дело в ней. Виновником также может быть предохранитель.

Поиск неисправностей должен начинаться с состояния электрической цепи. Это связано с тем, что окисленный контакт или короткое замыкание приводит к отсутствию сигнала или повышению напряжения. Просто потому, что предохранители и реле не перегорают, значит, проблема часто в проводке.Если там все в порядке, то меняем предохранитель и при необходимости реле. Это можно сделать, сняв его с кронштейнов в монтажном блоке. Потом ставим новую деталь, и все должно работать.

Кратко о состоянии проводки

Обычно машина долгое время эксплуатируется без обслуживания электриков. Перегоревшие лампочки и предохранители меняют, а провода оставляют без обслуживания. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их.Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

Если деталь уже вышла из строя, то для начала нужно определиться, какое реле поворота на ВАЗ-2110 установлено. Самый простой способ — взять старую и пойти с ней в магазин. Хотя обычно достаточно попросить реле на «десятку», и продавец выдаст нужную деталь. Но все же лучше перестраховаться.

Купить качественные запчасти на ВАЗ-2110

.

Часто приобретение откровенного «китайца» приводит к поломкам.Это не относится к предохранителям и реле, как к запасным частям шасси и системам двигателя. Именно поэтому настоятельно рекомендуется приобретать запчасти к классике в специализированных магазинах. Вы можете заказать через Интернет, что позволяет выбрать производителя и время доставки.

Конечно, это в большей степени касается автомобилей, для которых не в каждом магазине найдутся запчасти. Но бывает, и в «десятке» сложно найти какую-либо деталь. Такие детали на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом экономить не нужно.Всегда носите с собой запасные предохранители.

Если это не реле

Еще бывает, что обычная замена предохранителей не помогает. Проверили проводку, заменили реле, но по-прежнему ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где плохо держатся паяные контакты. Из-за этого могут перестать работать поворотники. В этом случае нужно снять подрулевой переключатель, найти неисправные контакты и перепаять их.Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если на ВАЗ-2110 реле щелкает при включении, значит система исправна. Сам переключатель обойдется вам гораздо дороже, поэтому будьте осторожны при его снятии и установке, постарайтесь не повредить соединения и контакты.

Некоторые важные детали

Самая неприятная ситуация, когда выходит из строя весь блок предохранителей. В этом случае вы можете попробовать его реанимировать. Для этого его необходимо снять и разобрать.Проверить целостность всех контактов и плат. При необходимости припаять поврежденные участки. Но когда такой возможности нет, его проще купить. Главное, не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старого образца нельзя поменять на новый, и наоборот тоже выходит из строя. В этом случае тоже желательно взять с собой все запчасти в магазине, чтобы не дурить.

Как видите, определить, где находится реле поворота на ВАЗ-2110, довольно просто.Для этого достаточно внимательно посмотреть схему, представленную в этой статье. На нем четко видно его местонахождение.

Логический вывод

Если не ищете простых способов, можно попробовать разобрать само реле и проверить, что с ним не так. Возможно, подвижная пластина закисла или контакт отошел. Поскольку деталь небольшая, нужно быть очень осторожным и ничего не гнуть. С помощью небольшого паяльника, а также мелкозернистой наждачной бумаги можно оживить реле и при этом получить ценный опыт ремонта.

Замена реле поворотов ВАЗ-2110 достаточно простая и быстрая. Здесь нет абсолютно ничего сложного, поэтому такие работы имеет смысл выполнить самостоятельно. От вас не требуется знаний в области электротехники. Само по себе реле может «выйти из строя», если его время подходит. При появлении первых признаков неисправности, таких как периодический выход из строя реле, измененная частота щелчков и т. Д., Лучше заранее запастись запчастью. Так что можно при необходимости сразу произвести замену реле поворотов ВАЗ-2110.

Поворачивает

и не работает аварийка ваз 2109

С ситуацией, когда не работают поворотники и аварийные огни ВАЗ 2110 или других моделей, сталкивается большая часть владельцев ВАЗ, и часто проблема застает их врасплох. Самая частая причина, по которой не работают поворотники на ВАЗ 2109, — вышла из строя автоэлектрика.

Кстати, большинство ВАЗ комплектуются похожими схемами подключения, которые ремонтируются одинаково, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Цепь указателей поворота и аварийной сигнализации

Причины поломки

Чтобы предотвратить ситуацию, когда не работают поворотные и аварийные огни, определите причину, по которой они вышли из строя. К наиболее частым факторам электрического сбоя в автомобиле относятся:

• разгерметизация. Это приводит к попаданию воды и грязи в электрическую систему;
• окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть это несложно: при выключении указателя поворота и разборке оптики вы увидите зеленый налет.Чтобы удалить его, протрите тряпкой и попробуйте подать напряжение на контакт;
• сломан предохранитель. Чтобы не попасть в ситуацию, когда перестало работать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам просто нужно его заменить. Помимо выхода из строя предохранителя, можно столкнуться с проблемой замены его контактов;

Блок крепления предохранителей ВАЗ 2109 2108 21099

• Перегорела лампочка. Если по этой причине происходит отсутствие света, просто замените лампу на новую;
• поломка переключателя или кнопки.Если не работают поворотники и аварийные огни, доберитесь до переключателя, расположенного под рулевым колесом, чтобы зафиксировать его, и разберите его. Кнопку можно просто заменить;
• обрыв проводки.

Как исправить

Когда не работают поворотники и аварийные огни, у электрика в машине чаще всего «неисправность» реле, которое отвечает за подачу напряжения.

Чтобы предотвратить возникновение проблем в будущем, выполните следующие действия:

• узнайте, где находится реле.Его расположение указано в прилагаемой к автомобилю инструкции;
• стук по реле. Часто причина кроется в банальном «залипании», и легкий удар возобновляет работу оптики;
• , если меры не помогли, и у вас по-прежнему не работает освещение, замените реле, потому что изделие недорогое.

Что делать, если не работают поворотники на ВАЗ 2109 ? Такая проблема довольно часто встречается у ВАЗоводов и может застать вас врасплох в самый неподходящий момент.Причин этого неприятного события может быть несколько. Попробуем разобраться.

Не работают поворотники на ВАЗ 2109 — причина в электрике автомобиля, будем искать проблему. Кстати, подобная электрическая схема имеет большую часть модельного ряда Тольяттинского автозавода. Устранение такого недуга не займет много времени и не требует грандиозных бюджетов, поэтому с этим справится новичок .

Первые шаги

Проблем с поворотником или сигнализацией может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае нужно добраться до реле, его точное расположение указано в стандартной инструкции, которой комплектуется любой автомобиль. Дойдя до реле поворотников, в первую очередь слегка постучите по нему, возможно, произошло элементарное заедание.

Если это не помогает, рекомендуется заменить реле — это не так дорого, чтобы попытаться починить самостоятельно. Также, чтобы избежать такой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.

Если этого не сделать, то какой смысл ставить новую, то же будет учтено. К причинам, которые могут повлиять на выход из строя реле , можно отнести попадание влаги .

Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды … Кроме того, влага может повлиять на отличительные черты, с которыми реле подключено к электросети. Эффект — постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.

Окисление — это зеленый налет, являющийся диэлектриком. Для его устранения достаточно счистить этот налет подручными средствами и попробовать запитать элемент.

Проверить блок предохранителей , прочитать инструкцию и определить предохранитель (чаще всего это К2), отвечающий за указатели поворота. Очень часто именно предохранители вызывают неработающие поворотники.

Замените предохранитель с маркировкой на аналогичный. Помимо этого момента хотелось бы отметить тот факт, что контакты предохранителей тоже могут подвергаться окислению, поэтому их нужно проверять на это.

Если у вас не включается один из поворотников, скорее всего у него лампа просто перегорела … Заменить на рабочий вариант.

В бедах с неработающими поворотниками тоже могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вы должны попасть туда, чтобы проверить. Кстати, если у вас поворотники работают, но не работает сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Те же проблемы могут быть причинами не выключения поворотников.

Все эти элементы имеются в наличии у автомобильных товаров и стоят недешево, поэтому рекомендуется просто заменить.

Быстро мигающие поворотники могут быть причиной того, что могла перегореть одна из ламп или окисление гусениц в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.

Вот некоторые из основных причин, влияющих на неисправности ретрансляторов и аварийных групп.Не работают поворотники на ВАЗ 2109? Надеемся, эта статья поможет вам разобраться с этой проблемой.

При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и лампы указателей поворота. Электрическая цепь этой цепи будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.

Если после нажатия кнопки аварийной сигнализации на панели приборов не мигала сигнальная лампа указателей поворота , это будет указывать на то, что она не работает.Начать поиск причины выхода из строя нужно с проверки предохранителей F5 и F11 , если в вашем автомобиле установлен монтажный блок 17.3722-01M. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, больше указанных цифр. Тогда ориентируйтесь на символы, расположенные на обратной стороне крышки монтажного блока. Предохранитель аварийной сигнализации обозначен треугольником , а предохранитель указателя поворота — двумя стрелками .

При исправных предохранителях и неокисленных контактах надо будет проверить реле указателя поворота К2.Самый простой способ проверить — заменить его заведомо исправным. Если в этом случае не работает аварийка на ВАЗ 2109, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе № 5 колодки Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения.Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.

Если есть напряжение на выводе 5, снимать монтажную колодку не нужно, а только кнопку тревоги и проверять напряжение на выводе под тем же номером 5. Если напряжение есть, то кнопка тревоги должна быть измененный.

Указатели поворота работают только при включенном зажигании … При движении под рулевым переключателем вверх или вниз должны загореться соответствующие лампы с правой или левой стороны автомобиля, срабатывая с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправными.

Самой простой неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. В этом случае оставшаяся работающая лампа будет мигать с удвоенной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую ​​же мощность (21Вт).Но и здесь есть подводные камни. Если на автомобиле ВАЗ 2109 эксплуатируется с прицепом , то индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому в этом случае их необходимо проверить визуально.

В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту … В случае протечки задних фонарей пыль и влага попадут на монтажную планку и разъедают участки цепи. В результате не загорится даже исправный указатель поворота.

Режим мигания указателей поворота будет составлять витков реле , расположенного в монтажном блоке. При выходе из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, можно снять это реле с монтажного блока, а вместо него поставить перемычку между выводами 49 и 49а. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.

На под рулевым переключателем неисправности чаще не в их электрической части, а в механической.В частности, он должен автоматически вернуться в выключенное положение после завершения поворота. Если этого не произошло, то его просто придется заменить, так как эту неисправность устранить невозможно. Связано это с поломкой скоб внутри переключателя.

Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока … Вряд ли удастся устранить своими силами, особенно в дороге.

Вся электрическая цепь указателей поворота защищена предохранителем на 8 ампер , установленным в монтажном блоке. Естественно, если он перегорит, то ни правая, ни левая сторона указателей поворота работать не будут.

Если на ВАЗ 2109 не работают поворотники, то движение следует прекратить. Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками.То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите указатель поворота на панели приборов.

Индикатор на панели приборов должен мигать. В этом случае, если двигатель не заводится, вы услышите щелчки — это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Есть несколько причин, по которым не работают поворотники на ВАЗ 2109:
1) Неисправное реле поворота
2) Перегорание указателя поворота
1) При неисправности реле поворотников горит лампочка на панели приборов зеленым, не мигая.Однако это не означает, что ваше реле поворота неисправно.

Вполне может быть плохой контакт между реле поворота и гнездом реле в монтажном блоке. Проверить просто — включить поворот и пошевелить реле поворота.

Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и постоянно

заливает водой, затем засыпает снегом и льдом.Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 — обычное дело.

2) При перегорании одного из витков индикатор на панели приборов будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка выявляется только при визуальном осмотре автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Каждый раз, когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд.Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула поворотами. Часто бывает, что лампочка не перегорела, а просто плохой контакт лампочки с патроном фары.
В этом случае достаточно просто постучать кулаком по фаре, может появиться контакт.

расположение и функции. Запчасти на ВАЗ-2110

Автомобиль оборудован световыми приборами, необходимыми для безопасного передвижения по дороге и движения в темноте.Повороты — один из важнейших световых сигналов. Используется для индикации при перестройке, а также включения будильника. Довольно часто реле выключает ВАЗ-2110. Это происходит по разным причинам, о которых мы и поговорим в этой статье.

О предохранителях и реле

Машина оборудована блоком предохранителей, в котором их устанавливают в большом количестве. Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота.Это, конечно, касается абсолютно всех электронных систем, но нас они как раз интересуют.

Предохранитель используется для защиты от перегрузок. Если в цепи есть проблемы, допустим слишком высокое напряжение, значит предохранитель перегорает. Следовательно, цепочка на нем омывается, а напряжение не идет. Оказывается, тот же поворотник без предохранителя не заработает, что вполне логично.

Где реле поворотников на ВАЗ-2110

Если повотник не работает, то первое, что нужно сделать, это проверить блок предохранителей, ведь именно в этом часто кроется причина.Могли банально сгореть предохранитель или вышло из строя реле, что случается реже, но бывает.

Найти на «десятке» этот блок довольно просто, он находится рядом с рычагом открывания капота. Реле-прерыватель находится в гнезде К-3. Он отвечает за работу поворотников и сигнализаций. Перегоревший предохранитель найти крайне легко, обычно он определяется визуально и меняют на новый. Нет ничего сложного. Если проблема с реле, то в большинстве случаев ремонтировать его нет смысла.Намного проще купить новый и быть уверенным, что в ближайшее время он не откажется.

Неисправности и их устранение

Есть несколько способов понять, что с реле идет не так. Во-первых, обратите внимание на частоту щелчков реле. Если одна из лампочек перегорит, реле будет мигать в два раза быстрее. Когда сигнала нет совсем, то стоит проверить проводку, может дело в ней. Виновником также может быть предохранитель.

Для устранения неполадок начните с состояния электрической цепи.Это связано с тем, что окисленный контакт или короткое замыкание приводят к отсутствию сигнала или повышению напряжения. Просто так не перегорают предохранители и реле, поэтому проблема чаще всего в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Потом ставим новую деталь, и все должно заработать.

Вкратце о статусе проводки

Обычно машина эксплуатируется длительное время без обслуживания электриками.Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их. Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

Если деталь уже вышла из строя, то для начала необходимо определить, какое реле поворотов на ВАЗ-2110 установлено. Самый простой способ — взять старый и пойти с ним в магазин.Хотя обычно достаточно попросить реле на «десятку», и продавец даст вам нужную деталь. Но лучше перестраховаться.

Купить качественные запчасти на ВАЗ-2110

Часто приобретение откровенного «китайца» приводит к поломкам. Это не относится к предохранителям и реле, как к частям шасси и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать З / ч в специализированных магазинах классики. Вы можете сделать заказ через Интернет, что позволяет выбрать производителя и срок доставки.

Конечно, это больше касается иномарок, для которых не в каждом магазине можно найти запчасти. Но такое бывает, и в «десятке» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом экономить не нужно. Всегда имейте запасные предохранители.

Если не реле

Еще бывает, что обычная замена предохранителей не помогает. Проверили проводку, заменили реле, но все равно ничего не работает.В этом случае есть смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где слабо держится припой контактов. Из-за этого могут перестать работать поворотники. В этом случае нужно снять подрулевой переключатель, найти неисправные контакты и спаять их. Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если при включении включается ВАЗ-2110, значит с системой все в порядке. Сам подрулевой переключатель обойдется вам гораздо дороже, поэтому будьте осторожны при его демонтаже и установке, старайтесь не повредить соединения и контакты.

Несколько важных деталей

Самая неприятная ситуация возникает, когда дело доходит до сборки всего блока предохранителей. В этом случае вы можете попробовать его реанимировать. Для этого его необходимо снять и разобрать. Проверьте целостность всех контактов и карточек. При необходимости припаяйте поврежденные участки. Но когда такой возможности нет, проще купить. Главное, не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля.Блок старого образца не будет заменен на новый, и наоборот тоже не подойдет. В этом случае также желательно принести в магазин все аксессуары, чтобы не дурить.

Как видите, определить, где находится реле поворота на ВАЗ-2110, достаточно просто. Для этого достаточно внимательно посмотреть на схему, представленную в этой статье. На нем четко видно его местонахождение.

Логическое завершение

Если не ищете простых способов, можно попробовать разобрать само реле и проверить, что с ним не так.Возможно, подвижная пластина подкисилась или отошел контакт. Поскольку элемент небольшой, нужно быть очень осторожным и ничего не гнуть. С помощью небольшого паяльника, а также мелкозернистой наждачной бумаги можно оживить реле и при этом получить бесценный опыт ремонта.

Замена реле поворота ВАЗ-2110 осуществляется довольно просто и быстро. Здесь нет абсолютно ничего сложного, поэтому такие работы имеет смысл выполнить самостоятельно. Для этого не нужно знать электротехнику.Само реле может «глючить», если его время подходит. При появлении первых признаков неисправности, таких как периодический выход из строя реле, измененная частота щелчков и т. Д., Лучше заранее запастись запчастью. Так что при необходимости можно сразу заменить реле поворотной платформы ВАЗ-2110.

Передний указатель поворота, левый BOSCH 2110

Страна назначения

Афганистан

Албания

Алжир

Американское Самоа

Андорра

Ангола

Ангилья

00020002 Ангола

Аргентина

Аргентина

Антарктида

Антарктида Армения

Антарктика

и

Австралия

Австрия

Азербайджан

Багамы

Бахрейн

Бангладеш

Барбадос

Беларусь

Бельгия

Белиз

Босния

Бермудия

Бермуды

Остров Буве

Бразилия

Британская территория в Индийском океане

Бруней-Даруссалам

Болгария

Буркина-Фасо

Бурунди

Камбоджа

Камерун

Канада

Канада

Каймановы острова

Центральноафриканская Республика

Чад

Чили

Китай

Остров Рождества

Кокосовые острова (Килинг)

Колумбия

Коморские Острова

Конго

Коста

(Демократическая Республика)

Конго

(Демократическая Республика)

Рика

Кот-д’Ивуар

Хорватия

Куба

Кипр

Чехия

Дания

Джибути

Доминика

Доминиканская Республика

Эквадор

000 Эквадор

000 Эквадор Эквадор

000 Эквадор

000 Эквадор Эквадор

000 Эквадор

000 Эквадор

000 Эквадор

000 Эквадор

Эстония

Эфиопия

Фолклендские (Мальвинские) острова

Фарерские острова

Фиджи

Финляндия

Франция

Французская Гвиана

Французская Полинезия

Французская Южная Грузия

Гамбия

Гамбия

Гамбия

Ge rmany

Гана

Гибралтар

Греция

Гренландия

Гренада

Гваделупа

Гуам

Гватемала

Гвинея

Гвинея

Гвинея-Бисау (Город-государство Ватикан)

Гондурас

Гонконг

Венгрия

Исландия

Индия

Индонезия

Иран

Ирак

Ирландия

Израиль

Италия

Ямайка

Италия

Ямайка

Казахстан

Кения

Кирибати

Корея

Корея, Республика

Кувейт

Кыргызстан

Лаосская Народно-Демократическая Республика

Латвия

Ливан

Лесото

Либерия

Лесото

Либерия 02 Литва

Люксембург

Макао

Македония

Мадагаскар

Малави

Малайзия

Мальдивы

Мали

Мальта

Маршалловы острова

Мальта

Маршалловы острова

9000 9000 Мавританские острова

9000 9000 Мавританские острова

Микронезия

Молдова

Монако

Монголия

Монтсеррат

Марокко

Мозамбик

Мьянма

Намибия

Науру

Непал

Нидерланды

Новая Зеландия

Непал

Нидерланды

Новая Зеландия

Непал

Нидерланды

Нигер

Нигерия

Ниуэ

Остров Норфолк

Северные Марианские острова

Норвегия

Оман

Пакистан

Палау

Палестинская территория

Панама Папа

nea

Парагвай

Перу

Филиппины

Питкэрн

Польша

Португалия

Пуэрто-Рико

Катар

Реюньон

Румыния

9000

Россия

Сент-Люсия

Сен-Пьер и Микелон

Сент-Винсент и Гренадины

Самоа

Сан-Марино

Сан-Томе и Принсипи

Саудовская Аравия

Сенегал

Сербия и Черногория

Сенегал

Сербия и Черногория Сингапур

Словакия

Словения

Соломоновы Острова

Сомали

Южная Африка

Южная Георгия и Южные Сандвичевы острова

Испания

Шри-Ланка

Судан

Сваринам

и Суринам

Май

Суринам

Швеция

Швейцария

Сирийская Арабская Республика

Тайвань

Таджикистан

Танзания

Таиланд

Тимор-Лешти

Того

Токелау

Тонга

Туркменистан

Турция

Турция

Острова Теркс и Кайкос

Тувалу

Уганда

Украина

Объединенные Арабские Эмираты

Соединенное Королевство

Внешние малые острова США

Соединенные Штаты Америки

Уругвай

000 Венесуэль

000 Уругвай

000 Венесуэль

000

Вьетнам

Виргинские острова (U.S.A)

Виргинские острова, Британия

Уоллис и Футуна

Западная Сахара

Йемен

Замбия

Зимбабве

Доработка реле указателей поворота для светодиодов

Периодически возникают вопросы с реле поворота, когда светодиодные лампы ставят в поворотники на мотоцикле, причем не только на мотоцикле, но и на автомобилях, либо сами поворотники полностью меняют на светодиодные. Штатные реле, как правило, отказываются работать с такими лампочками, потому что нагрузка на них слишком мала.Оно (реле) воспринимает светодиодную лампу как обрыв провода и начинает переключаться быстрее обычного. В обычных условиях это удобно: реле стало «щелкать» быстрее обычного, значит, перегорела какая-то лампочка. Но для того, кто сознательно заменил лампы накаливания на светодиоды, это начало головной боли. Несколько лет назад электронные реле поворота для светодиодов стоили около 500 рублей, что совсем негуманно. Мне тогда просто понадобилось реле для светодиодов. Покопавшись в интернете, я нашел статью о переделке штатного автомобильного трехконтактного электронного реле поворотов в реле для светодиодов.Все сделал как описано, заработало, забыл. Но, в последнее время, видимо, пружина сказывается, часто поднимается вопрос о реле для светодиодов.
Кому интересно, пожалуйста, под кат.
По сравнению с тем, что было несколько лет назад. ситуация вроде улучшилась. Итак, буквально сегодня в переписке здесь с одним из форумчан, заказавшем специальное реле поворота для светодиодов, он обнаружил, что цены на эти реле упали. Со слов этого форумчанина заказал реле за 170р.Сегодня купил в автомагазине штатное автомобильное реле за те же 170 рублей. Полагаю, что смогу найти дешевле, потому что этот магазин далеко не самый дешевый, но я живу в небольшом городке, магазинов мало, заехал в другой магазин, там реле кончились. А поехать куда-то еще из-за прироста 10-20 рублей … Не вижу смысла.

Итак, перейдем к переделке.
Чтобы понять, что именно и как будем переделывать, приведу схему реле:

Основа реле — специализированный интегрированный (на микросхеме) генератор импульсов, управляющий включением и размыканием малогабаритного реле.На микросхеме есть специальный вывод, который отслеживает падение напряжения на шунте. Это падение зависит от общего сопротивления подключенных (параллельно) ламп. Если какая-то лампа перегорела, сопротивление увеличивается, падение напряжения на шунте уменьшается, микросхема начинает переключаться быстрее. Если отключить этот вывод микросхемы, он будет давать импульсы с постоянной частотой вне зависимости от количества и мощности подключенных ламп, как раз то, что нам нужно.

На схеме зачеркнут вывод, который необходимо отключить.

Теперь переходим к практической реализации.
Купил такое реле:

Широкая металлическая полоска — это то же, что и шунт.
Вид платы с микросхемой:

Видим микросхему. На ее теле есть точка; она всегда в углу. Эта точка вызывает ключ. Ключ всегда ставится на первый выход микросхемы. Выводы нумеруются последовательно против часовой стрелки. Если вернуться к схеме, нам понадобится вывод №7. Проводник, идущий от него, зачеркнул.Это лучшее место для обрезки проводника. Если кто-то купит другое реле, а точнее другого производителя, внутренности там могут отличаться по внешнему виду. Поэтому так подробно объясняю, как найти нужного проводника. Дорожку на плате прорезал кончиком обычного ножа, несколько раз поцарапал, увидел, что вместо медной дорожки просвечивает плата и хватит. Тока там мизерная, не сломается.

Место разреза обведено кружком.

Хочу обратить внимание тех, у кого есть штатное двухконтактное реле.На старом Yamaha R1-Z было именно так. Не пугайтесь! Массового провода просто нет.

Подключение реле.
Реле имеет 3 выхода:
39 — земля, всегда подключено.
49 — постоянный +, подключается при включении зажигания
49а — сигнализация, уходит на пульт к переключателю поворотов и аварийке.
Для подключения нужно определить, где какой провод находится в штатной проводке. Если есть схема — ну, если нет, нужна лампа пробника.
Для начала найдите массу.Один вывод щуповой лампы на + аккумулятор, другим примеряем провода в разъем. Переключатель поворота и аварийный свет должны быть выключены. Там, где загорается лампа, вывод очень серьезен. Подключаем провод щуповой лампы к любому контакту массы и примеряем провода в разъем, не забывая при этом включить зажигание. Но, лампа может загореться в обоих проводах (зависит от схемы подключения контрольной лампы в приборке), поэтому включаем любой поворотник или аварийку. Провод, на котором загорелся щуп, является желаемым +.Оставшийся провод — сигнальный. Проверить можно если замыкаешь провод + и сигнализируешь при включении поворотников, либо аварийку. Повороты должны загореться. Если кто боится, можно эти 2 провода соединить с лампой щупа, тогда поворотники будут гореть, но тускло, да и щуп лишь чуть хуже, чем при подключении к АКБ. А все потому, что мы включили поворотники последовательно с щупом.

Если у кого-то останется что-то непонятное, спрашивайте, постараюсь ответить.Но я уезжаю на выходные, поэтому ответы могут быть задержаны.

шт. снял ролик с переделанного реле реле. Кому интересно, пожалуйста

Сейчас светодиоды устанавливают везде и не многие знают, что при установке светодиодов в поворотники ВАЗ 2110 будут проблемы с миганием . Указатели поворота начнут сигнализировать намного быстрее . Почему так происходит и как это исправить дальше ..

Для начала нужно разобраться с , как работают реле поворотников десятков (реле №3 в блоке предохранителей) и многих других машин тоже..
Простыми словами : Когда лампочка в поворотниках работает, то в реле из-за сопротивления лампочки нагревается пластина и размыкает цепь. А когда лампочка перегорает, в реле становится нехватка сопротивления лампочки, нагрева не происходит, цепь не размыкается и, как следствие, часто моргает.
То есть когда указатели поворота быстро мигают — Это нам сигнал о том, что пора заменить лампочку.

Точно такая же ситуация с частым миганием, когда вы вставляете в поворотники светодиоды вместо лампочек.
Потому что если реле не имеет необходимого сопротивления, оно работает в аварийном режиме.

Такая же проблема появляется после замены габаритных фонарей на диоды . Реле тоже виновато.

Эту проблему можно решить разными способами, расскажу по порядку:

Установка дополнительного резистора в реле загиба
Чтобы обмануть реле, можно припаять резистор параллельно светодиодам (подбирается экспериментально, примерно 2.2 кОм).
Таким образом, этот резистор будет имитировать нагрузку лампы.

Сделать это можно просто (можно даже сказать «колхоз») — просто подключить параллельно светодиодам штатные лампы 🙂
Минусы — нагрев резисторов, лампы накаливания будут светить чуть хуже.

Увеличение емкости
К вылечите частое мигание витков с установленными светодиодами замените конденсатор в загибе реле .
Припаиваем старый конденсатор и на его место припаиваем новый.Соблюдайте полярность, не перепутайте!
То есть увеличив емкость конденсатора в 2 раза, вы будете моргать в 2 раза меньше.

Если не найти конденсатор большего размера, то можно найти тот же , припаять его как второй конденсатор 🙂
Минусы — «эстонская» аварийка (будет медленно мигать 🙂)

светодиода впаяны последовательно

Некоторые утверждают, что если спаять 5 светодиодов последовательно , то их нагрузки должно хватить, чтобы разомкнуть цепь.Если кто пробовал и работает, то пусть подтвердит.

Обрыв в реле поворотов
Сделать это очень просто. Просто возьмите и разомкните цепь на плате реле поворота .
То есть реле будет работать как с обычными лампами, так и со светодиодами.
Обратная сторона этого подхода — реле больше не будет сигнализировать вам о том, что мигалка перегорела.

Купить реле поворотников для светодиодов
Купить реле альтернативных указателей поворота на десятки что сделано специально для светодиодов .
Вы можете заказать например на сайте 12v.ru.

Рассматриваемые конструкции и схемы угловых реле предназначены для замены или модернизации существующих, но недостаточно грамотных решений

Эта схема предназначена для работы только со светодиодами в стоп-сигналах вашего автомобиля, если вы используете обычные лампы, см. Схему ниже. Вспомогательные контакты используются для питания светодиодов левого и правого поворотов.

Схема самодельного углового реле довольно проста и может быть собрана на самодельной печатной плате, чертеж последней для программы можно скачать по зеленой стрелке вверху.

К контактам POWER подключается блок питания 10 … 20 В любой полярности (удобно подключать между проводами, идущими к лампам правого и левого витков). К контактам SPEAK подключается небольшой динамик (0,25 … 1 Вт, 4 … 20 Ом). Последовательно с динамиком можно установить переменный резистор сопротивлением 200 … 800 Ом для регулировки громкости (или выбрать сопротивление резистора R2)

Транзисторы практически любые маломощные, за исключением Q3, который должен быть рассчитан на средний ток более 250 мА (как и диоды D1… D4).

Нумерация выводов транзистора на печатной плате: 1-эмиттерный; 2 — база; 3 — коллектор. Печатная плата указателя поворота имеет размеры 48,9 х 37,5 мм. Расположение элементов на печатной плате показано на рисунке 2. Печатная плата со стороны печатных проводников показана на рисунке 3, со стороны элементов — на рисунке 4

В новую эру энергосбережения стало важным использовать светодиоды вместо автомобильных ламп. Они могут работать намного дольше и потреблять меньше энергии.И поэтому через цепь реле поворота проходит меньше тока, и, если используются светодиоды, частота мигания изменяется, потому что частота срабатывания реле связана с сопротивлением нагрузки. Когда сопротивление нагрузки увеличивается, что именно происходит, когда один из лампы перегорают или размыкаются, чаще всего начинает срабатывать реле.

Данная схема предназначена для модернизации штатных реле указателей поворотов для работы с нужной нам частотой.

Реле 495.3747 устанавливается на всю линейку ВАЗ начиная с 2108 и на большинство выпускаемых ГАЗов.

Для модификации реле откройте корпус. Для этого возьмите плоскую отвертку и снимите крышку корпуса, одновременно потянув пластиковые защелки с обеих сторон.

Перейдем к пониманию работы концепта 495.3747

К 31 контакту подключаем массу, 49, 49а к лампам. R3 — ограничительный резистор. R1 и C11 задают частоту выходного сигнала. Чип может быть не только U9043, но и другими аналогами, например отечественным КР1055ГП1Б.

Для изменения частоты в случае подключения светодиодов достаточно увеличить емкость конденсатора до 4,7 мкФ, но сигнализация работает некорректно. А чтобы этого не произошло, достаточно прервать контакт с пина 7.

Единственная проблема с этим апгрейдом светодиодов — отсутствие контроля над перегоревшими светодиодами, но они уже достаточно надежны.

Для особо забывчивых водителей и блондинок в маленьких красных машинках предлагаю собрать схему звуковой сигнализации.Устройство собрано на простой и дешевой микросхеме К155ЛА3 и подключается к контрольной лампе указателя поворота или ручного тормоза в соответствии с.

Опишу недавнюю модификацию штатного реле поворотников под светодиоды (светодиоды) для того, чтобы научить правильно моргать без необходимости установки дополнительных балластных резисторов (на самом деле балласты пришлось установить, но минимальные).

Итак, чтобы повторить этот «мега-тюнинг» нужно:
1. Достаточное желание.
2. Хорошее настроение (обычно получается из плохого настроения, добавив пару бутылок любимого пива :))
3.Минимальные навыки пайки (и наличие паяльника и т. Д.)
4. Минимальные навыки использования амперметра (и наличие, собственно, амперметра / мультиметра)
5. Минимальные навыки использования калькулятора (штатная Windows calc.exe подойдет)
6. Собственно светодиодные модули (такие как у меня брать не обязательно) и часть электронного порошка (подробности для класса «ведро на 3 рубля»).

В разное время покупал следующие модули:

Собственно первый пошел на боковые повторители, второй на фары, третий на задние фонари.

Итак, часть первая, механическая (или как я убил заглушку на светодиод):
Собственно начнем с подготовки диодных модулей для установки в картриджи автомобиля. Здесь вроде бы все просто — держитесь и радуйтесь, но только цоколь PY21W (он жёлтый) отличается от цоколя P21W (прозрачный, т.е. белый) немного сдвинутыми фиксирующими выступами. Китайцы, делая светодиодные модули, запихивают их все в цоколь под P21W, т.е. белые лампы.
Из всего этого следует, что просто так китайский желтый светодиодный модуль не влезет в штатный картридж.Тут надо сказать, что как любой русский человек, добавив немного усилий, я конечно засунул *** CENSORED *** в картридж, то есть вставил диодный модуль, но вытащить не смог , конечно, с малой кровью. Был вечер, шел дождь, прибора под рукой не было (просто решил посмотреть, как будут светиться диоды, то есть на тот момент еще не созрел ставить их на постоянную основу), выбор был невелик : или сломать картридж, удерживая диодный модуль, или расстегнуть молнию диодного модуля, удерживая картридж.Решив, что база херня, а у меня один патрон — выбор был сделан не в пользу базы. Потом было много геморроя для восстановления диодного модуля (оказалось, что найти патрон без колбы лампы было не так-то просто, а вот вынуть колбу из лампы вообще не представлялось возможным, поэтому колбу пришлось отрезать и содержимое колпачка просверлено и т.д.)
Это все для того, чтобы не создавать себе лишний геморрой — не пытаться засунуть *** CENSORED ***, а просто отрезать любой фиксирующий выступ на диодный модуль любым доступным инструментом — одним выступом держится отлично и снимается без проблем.

База PY21W (как на штатную лампу, так и на патрон):

База P21W (как на китайских диодных модулях):

Патрон:

Суть доработки:

Часть вторая, установка и балласт:
Ну а с установкой диодных модулей думаю проблем не будет. Снимать фары дабы сфотографировать процесс было перерывом, поэтому ограничусь текстом.Если брать такие же модули, как у меня — то в фары они входят с трудом, но аккуратно покачивая туда-сюда и аккуратно добавляя усилия — близко, но в дырку забиты.
В репитерах тоже все встает без особых проблем. Есть два момента: во-первых, светодиодный модуль имеет полярность — то есть, если он не загорается, попробуйте повернуть его на 180 градусов. Вторая — после заворачивания патрона в абажур у меня диодный модуль немного покоробился (подошел к нему вплотную) и пропал контакт.Лечится шаманством с подшивкой ног и тд — думаю не мелкая, справиться.
В связи с тем, что при установке диодов в репитеры возникает описанная выше проблема с контактом и контактом — рекомендую ставить их первым или вторым, с включенным аварийным светом, контролировать их работу (главное не последнее — там мощность цепи упадет настолько, что реле перестанет видеть нагрузку и перестанет щелкать).
Ну все входит в задние фонари как родное, но не спешите закрывать багажник — мы поставим туда балластные резисторы, о которых чуть ниже.

Идем дальше: ставим балластные резисторы.
Если после установки диодных модулей реле запускается (щелкает, хоть и быстро, теперь уже неважно) в режиме вращения (а не только аварийные огни), то вам повезло и вы можете пропустить этот шаг.

Здесь я сделаю небольшое пояснение, зачем они вообще нужны и почему без них невозможно. Дело в том, что наше реле (как, впрочем, и большинство других) собрано на базе микросхемы U643B, задача которой — обеспечить постоянную скорость мигания (независимо от температуры, напряжения и т. Д.)) и определяют уменьшение мощности цепи (обрыв цепи) лампы). Интересно, что по мощности схемы определяет еще и включение поворотников или аварийок, а при слишком низкой мощности (слишком большом сопротивлении) просто не включается, предполагая, что поворотник или аварийка свет не включается. Надо сказать, что питание на реле поворотов подается всегда, вне зависимости от положения подрулевого переключателя и аварийной кнопки, а при включении поворотов или аварийных фонарей просто подключается цепь нагрузки от ламп.
Согласно даташиту микросхема определяет включение цепи лампы по мощности и считает подключенные лампы при мощности нагрузки от 1 ватта, в моем случае это число оказалось немного больше, примерно 5 ватт.
Поэтому рекомендую приобретать резисторы на 75 Ом (2 Вт), 100 Ом (2 Вт) и 150 Ом (1 Вт).
Что делаем сейчас: подбираем балласт минимальной мощности, необходимой для запуска реле. Для этого включите поворот и вставьте параллельно лампы (мне удобнее было подбирать вставкой в ​​патрон репитера) резисторы в следующей последовательности: 150, 100, 100 + 150, 75, 75 + 150, 75 + 100, 75 + 100 + 150.Осталась первая комбинация, при которой реле запускается (начинает щелкать). Кстати, о выборе комбинации можно не беспокоиться, но сокращение поиска до последовательности 150 — 100 — 75 не будет намного хуже, просто возможно чуть больше мощности, чем она уйдет на балласт.

В моем случае подошел первый резистор на 150-м, добавив всего 1Вт балласта. Самым простым оказался способ закрепить на постоянном дежурстве в разъеме заднего фонаря, вот фото как это выглядит:

Согнуть ножки:

Вставка:

Isolate-fix :

Возвращаем блок на штатное место:

На самом деле такое размещение балластного резистора не особо надежно, но стандартную проводку резать не хотелось, поэтому сделал для сейчас.Может у кого получится лучше.

Часть третья, измерение и расчет:
Теперь нам нужно рассчитать сопротивление шунта в цепи для определения падения мощности (перегоревшая лампочка).
Включаем поворот (любой), снимаем амперметр, вытаскиваем предохранитель поворотника, вместо него подключаем амперметр. Щупы мультиметра не лезли в блок, поэтому я взял перегоревший предохранитель, вставил его и воткнул щупы в его контакты:

Здесь мы просто ловим «максимальное» показание амперметр (потому что реле щелкает, а частота обновления показаний мультиметра невысока по сравнению с реле — будет куча промежуточных интегральных значений.«Правильный» будет максимальным и попадется чаще всего).
На видео запечатлен процесс, правда с уже модифицированной релюшкой (в вашем случае частота нажатия релека будет выше):

Так же замеряем при включенной аварийке (соотв. На предохранителе аварийки) :

В моем случае получается ток 0,48А на стороне и 0,74А на обеих сторонах.
Далее, следуя рекомендациям по расчету из даташита на микросхему, рассчитываем по формуле: R = 0.081В / 0,48А = 0,17 Ом.
Здесь из личного опыта стоит увеличить расчетное сопротивление в два раза, так как в процессе проектирования микросхемы работоспособность формулы при малых нагрузках никто не проверял. На 0,18 Ом наблюдаем следующую «картинку» — аварийка мигает правильно, а повороты ускоряются. Явный признак недостаточного сопротивления.

Подбираем ближайший по номиналу (вверх) резистор, скажем, ватт (минимальный считаем так: 0,1В (у всех одинаково) * 0.74А = 0,074Вт, т.е. проходим с большим запасом). Увы, маломощных резисторов с сопротивлением ниже одного Ом почти не делают, поэтому проще найти напряжение в один ватт. Сюда, вероятно, подошло бы что-то вроде 0,47 Ом или 0,33 Ом, но в моем случае у меня все еще был резистор 2,2 Ом 5 ​​Вт, который я использовал в предыдущем эксперименте. Работает нормально, за исключением того, что не определяет «диодный зазор». Да и не особо хотелось.

Слишком большой номинал резистора даст большое падение напряжения на реле (и, как следствие, меньшую яркость диодов), кроме того, с определенного порога реле будет работать в нештатном режиме (7-я ножка будет получает слишком большое напряжение), в моем случае это выражается в «звоне» при включении индикатора / аварийки.
Слишком низкий номинал резистора не обеспечит достаточного напряжения на входе схем компаратора (7-я ножка), и реле будет мигать в ускоренном режиме.
Но как видите, запас на допустимые номиналы очень большой (я бы поставил 0,33, а стоит 2,2), если не заморачиваться с определением «поломка диода» и мириться с некоторой потерей яркость.

Часть четвертая, актуальная модификация реле:
Ну для начала, реле надо достать, оно находится слева внизу в пространстве под рулевой колонкой.Для снятия и установки реле из пластика ничего снимать не нужно, реле крепится к блоку боковыми защелками, соответственно туда нужно ползти, за боковые защелки ухватиться пальцами, сжать и потянуть на себя:

Разобрать реле не проблема, разобрав, видим следующее:

Суть модификации заключается в замене родного шунта с 30мОм («загогулин») на шунтирующий. новый, рассчитанный выше.Самое сложное — разместить резистор так, чтобы корпус без проблем надевался и закрывался. В моем случае произошло вот что:

Вот и все !!!

Осталось только собрать реле, вернуть на место и радоваться правильной работе поворотников и штатной работе реле:

PS: Собственно зачем вся эта каша (плюсы, в сравнении с другими способами модификации):
1.По сравнению с установкой балластных резисторов, которые компенсируют общую мощность таких ламп (общепринятый способ заставить указатели поворота нормально мигать) — мы экономим много энергии (9 Вт против 100 Вт), но самое главное — ничего не получается. очень жарко, слишком жарко.
2. По сравнению с отрезанием 7-й ноги и игрой в игры с конденсатором главного конденсатора, реле работает в нашем нормальном режиме, лично меня аварийный режим реле очень раздражает, потому что первое моргание длится долго, а второе и последующие мигания короткие.

Терморезистор | Автомобильные указатели поворота

Указатели поворота, также известные как указатели поворота или мигалки, являются, пожалуй, одной из самых важных функций безопасности на автомобилях сегодня. Автомобильные мигалки используются в сигналах поворота, а также в качестве аварийных или предупреждающих сигналов. Они помогают сообщить о намерениях или действиях одного водителя другим водителям и пешеходам вокруг них. Самая распространенная форма указателей поворота, использовавшаяся в более ранних моделях автомобилей, — это тепловые мигалки, тогда как в более поздних моделях часто используются твердотельные мигалки.

Что такое термический прошивальщик?

Небольшой круглый цилиндр в блоке предохранителей автомобиля, тепловая мигалка является недорогой деталью и имеет следующую конструкцию:

• Электрический контакт пропускает электрический ток в мигалку
• Этот контакт прикрепляется к изогнутой части из пружинной стали
• Резистивный провод наматывается на другой кусок пружинной стали

Как это работает

Хотя это происходит мгновенно, внутри термического мигалки происходит сложный процесс.Активация мигалки происходит с помощью планки указателей поворота или переключателя аварийной сигнализации. Запуск процесса приводит к ряду реакций.

• При нажатии или подъеме планки указателей поворота на автомобиле цепь замыкается, и ток через указатель поворота направляется к лампочкам указателей поворота. Первоначально ток течет только через резистивный провод к сигнальным лампочкам без контакта с пружинной сталью и контактом. Ток настолько минимален, что его недостаточно для создания тусклого свечения в лампочке.
• Сопротивление току заставляет пружинную сталь нагреваться, расширяться и вступать в контакт, что обеспечивает необходимый поток для зажигания лампы указателя поворота.
• Пружинная сталь быстро остывает, прерывая ток, и лампа указателя поворота перестает светиться.
• Быстрый нагрев и охлаждение, происходящие внутри термофлешера, заставляют лампочку указателя поворота мигать один или два раза в секунду. Звук, связанный с указателем поворота, возникает из-за того, что пружинная сталь касается контакта, когда он расширяется и замыкает цепь.

Что такое твердотельный флэшер?

В автомобилях последних моделей используется больше цифровых технологий, добавляя твердотельные мигалки к диапазону электронных компонентов, активируемых компьютерными микросхемами. Когда в автомобиле с полупроводниковой мигалкой активируется сигнал поворота или аварийная световая сигнализация, возникающий ток проходит через микросхему таймера.

Прохождение тока через микросхему таймера вызывает активацию, прерывание и повторное включение тока в лампочки указателей поворота с помощью транзистора.Это действие имитирует мигание, производимое тепловизором. В дополнение к имитации операции мигания, твердотельные мигалки также имитируют звук щелчка, производимый тепловым мигающим устройством, чтобы обеспечить звуковой сигнал для водителя.

Прошивки от Amperite

Amperite предлагает все типы сменных мигалок для автомобилей ранних и последних моделей. Наши знания и опыт в области мигалок, реле последовательной передачи и других связанных компонентов гарантируют, что мы поможем клиентам найти правильный тип мигалок для их применения.
