Реле ближнего света приора
Подключение противотуманок Приоры, схема противотуманок Приоры
Схемы
В зависимости от комплектации на Приоре могут быть установлены передние противотуманные фары. Задними противотуманными огнями оборудуются все автомобили. Рассмотрим подключение противотуманок Приоры. Прежде всего хочу отметить, что тут рассматривается только заводская схема подключения. При этом передние противотуманки включаются только с включенными габаритными огнями. Задние противотуманные огни с включенным ближним светом фар.

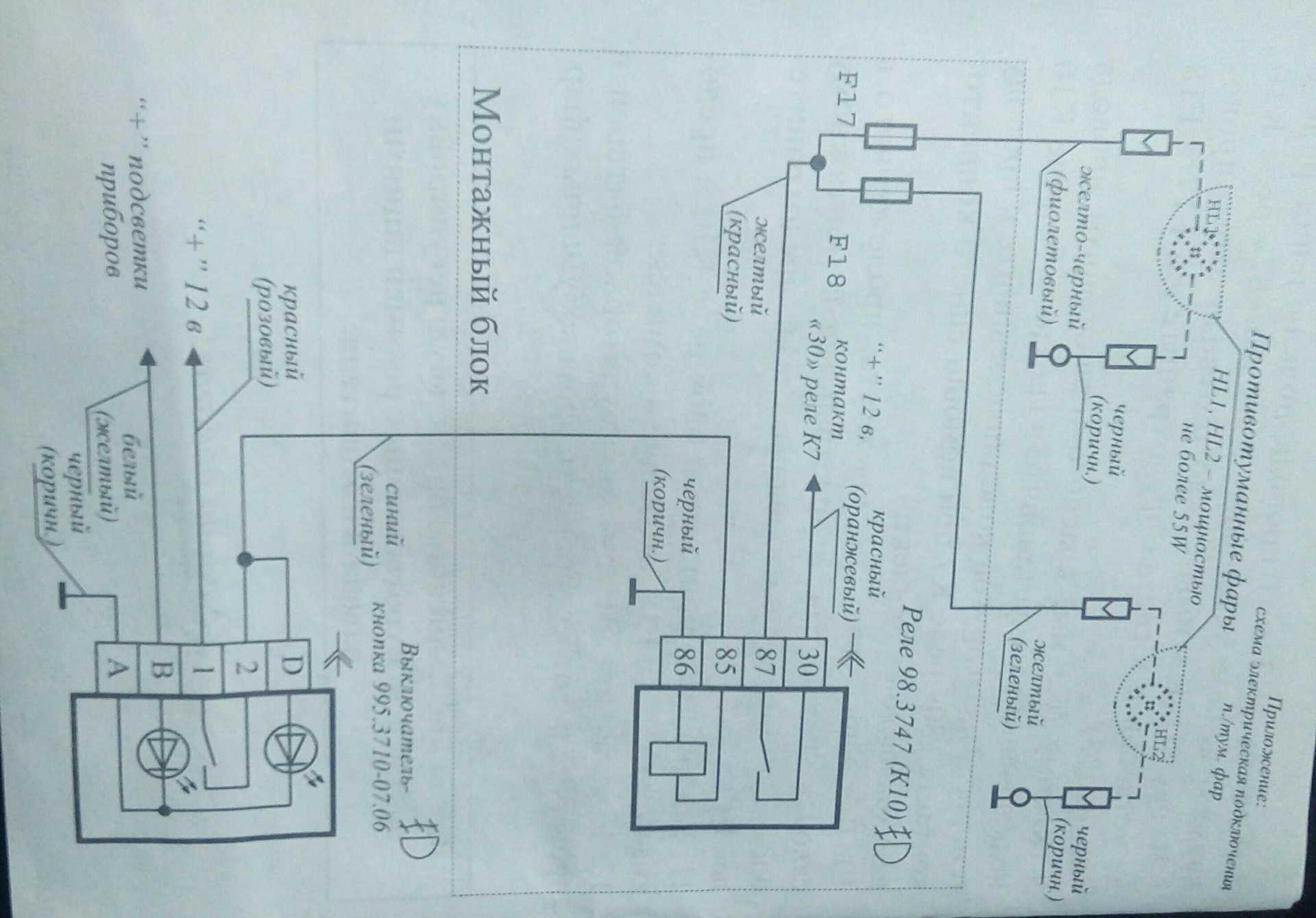

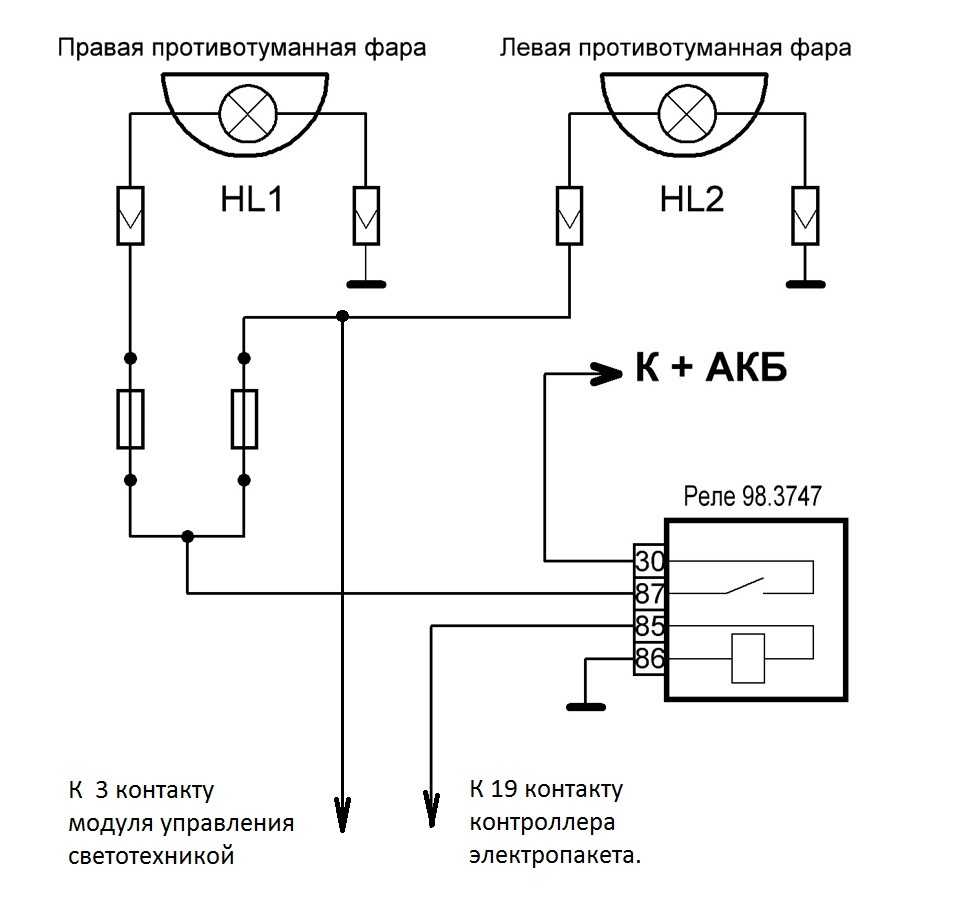

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным.
Включение задних противотуманных огней.
Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому контроллер получит сигнал о нажатии этой кнопки. Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.
Включение противотуманных фар.

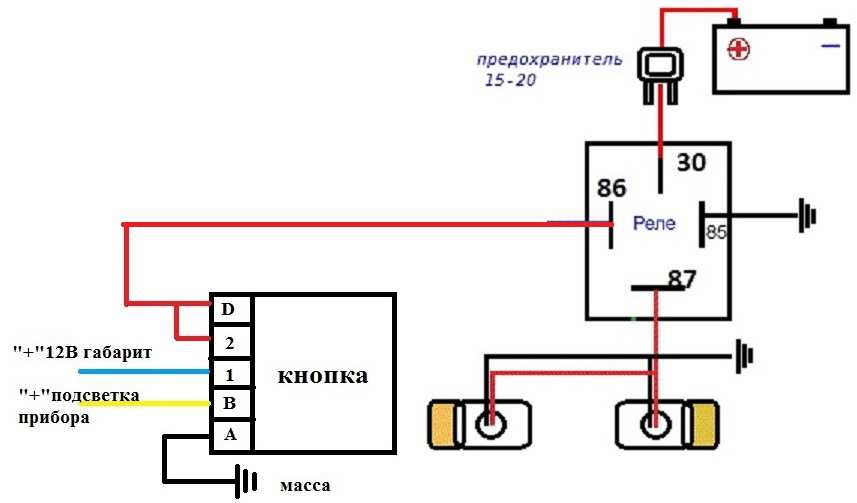

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

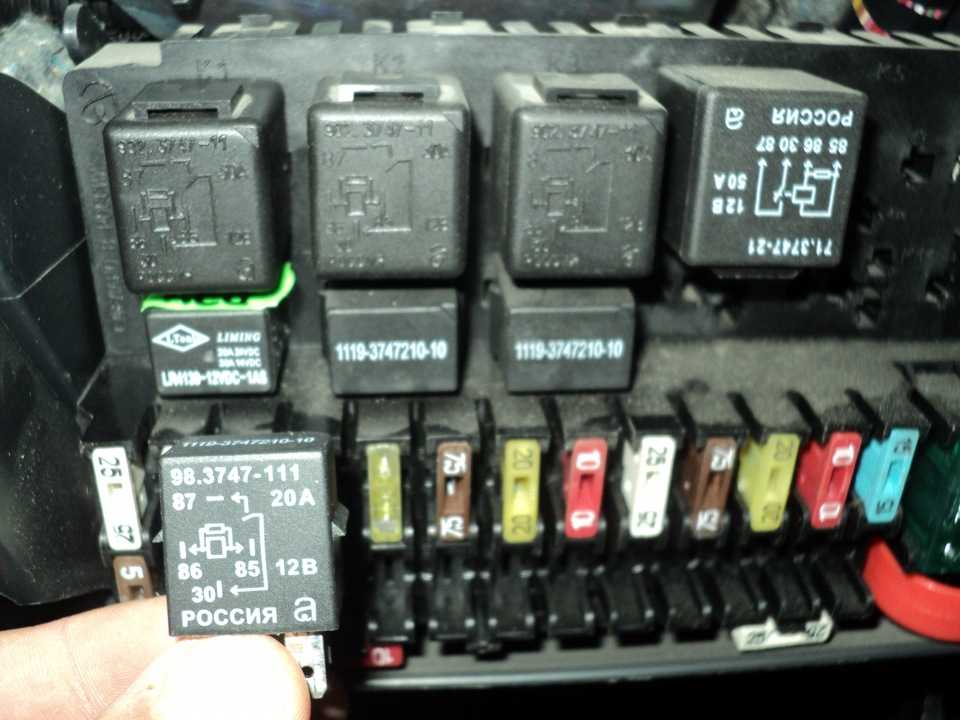

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.
При одновременном нажатии на обе кнопки включения так же изменится величина тока.
Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.
Признаки неисправного или неисправного реле противотуманных фар
Признаки неисправного или неисправного реле противотуманных фар | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Стоимость проверки электрооборудования и освещения кузова автомобиля
Место обслуживания
$0,00
Предварительная, прозрачная цена
Реле противотуманных фар — это электрическое реле, которое отвечает за управление питанием противотуманных фар.
Противотуманные фары — это лампы под фарами, предназначенные для улучшения видимости в условиях густого тумана или дождя. Они предназначены для того, чтобы помочь водителю видеть края дороги в условиях плохой видимости. Когда реле противотуманных фар выходит из строя или имеет какие-либо проблемы, это может вызвать проблемы с работой противотуманных фар. Обычно неисправное или неисправное реле вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.
1. Щелчок реле
Одним из первых признаков проблемы с реле противотуманных фар является слышимый щелчок реле. Многие реле издают тихий слышимый щелчок при включении, однако чрезмерно громкий щелчок может указывать на внутренние проблемы реле.
2. Противотуманные фары всегда включены
Противотуманные фары, которые постоянно включены, являются еще одним признаком неисправности реле противотуманных фар. Если реле противотуманных фар закоротит внутри или возникнут какие-либо проблемы с проводкой, это может привести к тому, что противотуманные фары останутся включенными все время.
Это, очевидно, проблема, так как это разряжает аккумулятор автомобиля, а также значительно сокращает срок службы лампочек.
3. Противотуманные фары не включаются
Другим распространенным признаком неисправности реле противотуманных фар являются не горящие противотуманные фары. Реле противотуманных фар — это переключатель, который управляет питанием противотуманных фар, и обычно он управляется либо автоматически компьютером, либо вручную водителем. Если реле выйдет из строя, оно отключит питание противотуманных фар и сделает их неработоспособными.
Хотя противотуманные фары обычно не используются в нормальных условиях вождения, их полезно иметь в условиях плохой видимости, например, во время сильного дождя или густого тумана. Если вы подозреваете, что у ваших противотуманных фар или реле могут быть проблемы, проверьте автомобиль профессиональным техником, например, специалистом из YourMechanic, чтобы определить, нуждается ли автомобиль в замене реле противотуманных фар.
Следующий шаг
Запланировать проверку электрооборудования и освещения кузова автомобиля
Самая популярная услуга, которую заказывают читатели этой статьи, — проверка электрооборудования и освещения кузова автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ
Противотуманные фары
реле
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации
Отличные рейтинги авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени
Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение прямо перед бронированием.
Отличный рейтинг
Резюме рейтинга
См. Обзоры возле ME
Петр
44 -летний опыт
1397 Обзоры
Запрос Питер
Питер
44 -летний опыт работы
Запрос Peter
44 -летний опыт
.
Chrysler 300 V8-5.7L — горит индикатор Check Engine — Феникс, Аризона
Отличный парень, очень помог
Дональд
Chevrolet Impala — Замена тормозных колодок (задние) — Феникс, Аризона
Питер — лучший механик!
John
37 лет опыта
565 Обзоры
Запрос John
John
37 лет опыта
Запрос John
Richard
Chevrolet Blazer V6-4.3 Калифорния
Джон был очень хорошим механиком, очень дружелюбным и очень профессиональным, и он отлично поработал, спасибо, Джон
от Robette
GMC Sierra 1500 — Battery — El Dorado Hills, California
Очень полезно, информировал меня о времени поездки и прибытия, быстро, эффективно и не возражал, чтобы я болтался с вопросами.
Chris
7 лет опыта
105 Обзоры
Запрос Крис
Chris
7 лет опыта
Запрос Chris
By Jememy
Cavrolet Cavalier L4-2.2. Джонсборо, Джорджия
Искренне позаботился о том, чтобы оправдать мои ожидания (покупателя) с помощью решения проблемы с электрикой моего автомобиля.
Искренне, казалось, хотел обеспечить долгосрочные беспроблемные результаты.
KRIS
17 лет опыта
97 Обзоры
Запрос Kris
Kris
17 -летний опыт работы
Крис
от Michael
Крис был великолепен. Он выслушал мои проблемы и опыт и эффективно диагностировал проблему моего автомобиля. Крис настоящая сделка!
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Как заменить реле дверного замка
Электрические дверные замки работают через реле дверного замка, расположенное рядом с педалью тормоза, за стереосистемой, за подушкой безопасности пассажира или под капотом.
Как заменить выключатель противотуманных фар на большинстве автомобилей
Выключатель противотуманных фар выходит из строя, когда свет не включается, горит тускло или мерцает. Перегоревший предохранитель также может привести к выходу из строя переключателя противотуманных фар.
Как заменить реле зажигания
Общие признаки поврежденного или сломанного реле зажигания включают низкий или разряженный аккумулятор, автомобиль глохнет или не заводится, а также исчезает питание приборной панели.
Похожие вопросы
Я только что поставил топливный насос, а машина все равно не заводится. Если я прыгну через него, произойдет короткое замыкание. Что происходит сейчас?
Здравствуйте, спасибо за вопрос о вашем Dodge Neon 2000 года выпуска. Это признак неисправного реле или предохранителя топливного насоса. Я бы порекомендовал проверить предохранитель реле топливного насоса в блоке предохранителей под капотом, чтобы.
Только дверь водителя будет разблокирована с помощью дистанционного или дверного выключателя
Привет. На вашем конкретном автомобиле есть центральный блок управления (https://www.yourmechanic.com/services/door-lock-relay-replacement), который получает сигнал от пульта дистанционного управления и передает эту информацию другим замкам. Это может быть компонент, который поврежден. Чтобы быть уверенным, вы…
Просто хочу знать, что это такое.
Реле может быть для звукового сигнала или для системы безопасности. Посмотрите на реле и проследите за проводкой, чтобы определить, что реле работает. Если вам нужна дополнительная помощь с вашей электрической системой (https://www.yourmechanic.com/services/electrical-components-are-not-working-inspection), обратитесь к профессионалу,…
Просмотрите другой контент
Города
Техническое обслуживание
Оценки
Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.
1 (855) 347-2779 · [email protected]
Прочитать FAQ
ЗАПРОСИТЬ ЦЕНУ
К настоящему времени вы, наверное, знаете, что я не большой поклонник установки ненужных реле. Я уверен, что сказал это в предыдущей статье. Но иногда, когда вы добавляете электрические гаджеты и вам нужно выполнять какие-то странные функции, реле может пригодиться для логического переключения. Это одно из тех «волшебных» приложений, позволяющих выполнять несколько функций с помощью одного реле, а в данном случае также одного переключателя. Я публикую эту статью, потому что кто-то серьезно хотел это сделать, и это другой подход к установке старинного освещения. Эта установка также основывается на идее, что вам может быть позволено делать это по закону. В те времена, когда автомобили MGA были новыми, разрешалось использовать одну противотуманную фару или одну фару дальнего света. (Незадолго до этого некоторые автомобили имели один задний фонарь и один стоп-сигнал). Я не помню точно, когда был введен новый регламент (может быть, кто-то напомнит), но где-то после того, как MGA сняли с производства, асимметричное освещение стало незаконным. Это могло быть около 1968 с большим перечнем новых правил безопасности, и в то время, когда генераторы переменного тока стали широко использоваться для обеспечения дополнительных электрических нагрузок в автомобиле. После вступления в силу новых правил все новые автомобили должны были использовать внешние фонари попарно, например, два фонаря дальнего света вместо одного. Вы также можете рассмотреть современные обстоятельства, когда вы управляете своей старинной машиной с асимметричным освещением, и вас может остановить полицейский, который думает, что у вас проблема с оборудованием (неработающая лампа). В то время как ваш автомобиль может быть полностью законным в соответствии с устаревшим законом, эта остановка движения может быть ненужным неудобством, и вы можете иногда тратить некоторое время на то, чтобы убедить полицейского, что ваше асимметричное освещение действительно законно. Первая идея (и просьба) заключается в том, чтобы использовать стандартный выключатель освещения вместо оригинального выключателя противотуманных фар, что дает дополнительное положение переключателя. Затем используйте этот трехпозиционный переключатель для управления как противотуманными фарами, так и фарами дальнего света, не просверливая еще одно отверстие в приборной панели для второго переключателя. В этом случае (дубликат) выключатель освещения не будет напрямую делать то, что вы хотите, но установка одного реле может заставить его работать. Кроме того, реле может активировать несколько функций, которые в противном случае потребовали бы нескольких переключателей и некоторого добросовестного ручного управления, чтобы не сделать что-то плохое. Это также может снизить потребление электроэнергии до некоторого стандартного приемлемого уровня, даже если вы добавите две лампы спереди. КАК УСТАНОВИТЬ:  Когда реле находится очень близко к противотуманному переключателю, цвет проводов между ними не имеет большого значения, но новые цвета, такие как розовый и светло-голубой, могут быть хорошими. Земля всегда черная. (Избегайте красного или зеленого, так как их много за чертой). Было бы неплохо иметь синий провод с полосой другого цвета (например, сине-желтый или сине-зеленый), но можно использовать и обычный синий провод, так как это единственный синий провод, идущий к передней части автомобиля. В машине есть только один синий провод, идущий от выключателя освещения к ближнему переключателю. КАК ЭТО РАБОТАЕТ:   Оригинальная система была разработана для работы с одной вспомогательной лампой впереди. — Обратите внимание, однако, что переключатель ближнего света и его входной провод теперь должны нести электрическую нагрузку трех передних фар дальнего света, до 15 ампер. Возможно, вы захотите проложить дополнительный провод калибра 18 параллельно исходному синему проводу, чтобы справиться с дополнительными 5 амперами (подробнее об этом ниже). |
Другими словами, асимметричное освещение может быть привлекательной неприятностью. Если вы можете смириться с мыслью о том, что время от времени вас могут останавливать без уважительной причины, то, возможно, вы захотите это сделать.

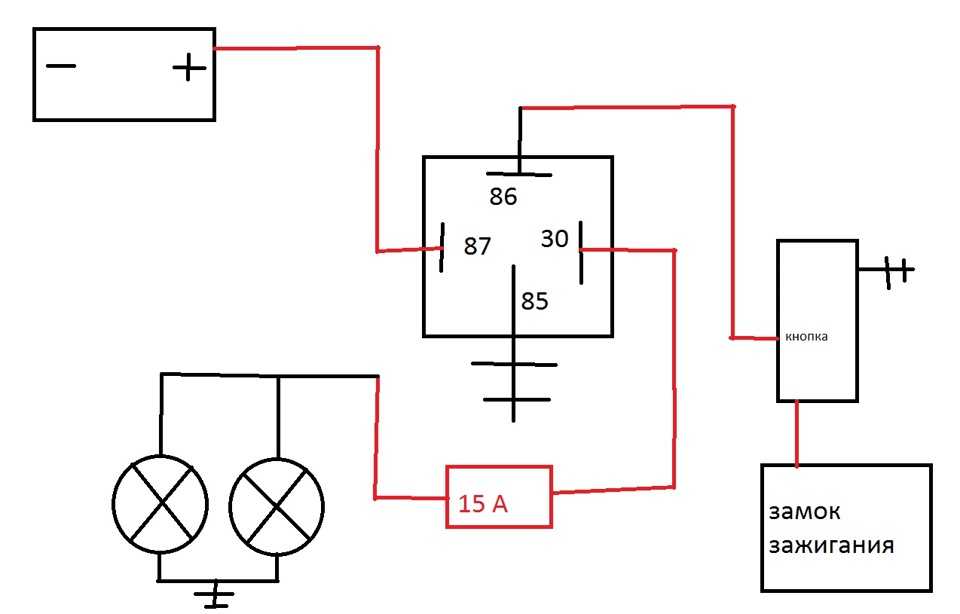

Итак, позвольте мне сначала опубликовать электрическую схему, а затем объяснение. Вы можете нажать на принципиальную схему, чтобы открыть изображение в отдельном окне, чтобы оно могло быть под рукой, пока вы читаете остальную часть текста.
