Реле стартера калина: Где находится реле стартера на Лада Калина: фото, видео

Содержание

как проверить реле стартера на Калине

Стартер автомобиля является важным узлом, так как отвечает за запуск силового агрегата. При этом именно стартер потребляет наибольшее количество электрического тока, поступающего от АКБ. Само собой, чтобы не возникало проблем с аккумулятором, а также с процессом запуска ДВС, необходимо периодически осуществлять проверку и ревизию стартера.

Если же замечены сбои в работе стартера, требуется своевременно реагировать на симптомы неполадок и устранять неисправности. Как показывает практика, стартер может выйти из строя на разных авто независимо от класса и производителя.

Однако чаще всего поломки возникают на бюджетных иномарках и отечественных авто. Далее мы рассмотрим, что делать, если не работает стартер Калина, а также как проверить на ВАЗ Калина реле стартера, цепи питания и т.д.

Содержание статьи

  • Лада Калина: стартер и проверка его цепи питания
  • Лада Калина: стартер и реле тяговое
  • Что в итоге

Лада Калина: стартер и проверка его цепи питания

Итак, в случае, когда водитель переводит ключ в замке зажигания в положение II (запуск), при этом стартер не работает, в подобной ситуации возможны поломки как самого стартера, так и его цепи включения. Чтобы это проверить, следует выключить зажигание, после чего отсоединить колодку провода от вывода обмоток тягового реле стартера.

Затем, при помощи отвертки следует перемкнуть вывод обмоток тягового реле, а также наконечник провода, который присоединен к «плюсу» аккумулятора автомобиля. Обратите внимание, в области замыкания выводов могут появиться искры. Важно не замкнуть отвертку на «мас­су» тогда, когда осуществляется замыкание выводов.

Так вот, если коленвал двигателя будет вращаться, это укажет на полную исправность самого стартера. Другими словами, стартер можно полностью исключить из списка возможных неисправностей, так как проблемы возникли в цепи вклю­чения стартера. Если же стартер не будет крутить коленвал, тогда поломку следует искать в стартере или в тяговом реле стартера.

  • Идем далее. Обнаружив неисправность цепи, предварительно должна быть изучена схема стартера Калина. После можно включить зажигание, замкнуть выводы и таким образом завести двигатель. Благодаря такому методу удается своим ходом добраться до станции техобслуживания или гаража.

Если планируется ремонт на месте или в гараже своими руками, неисправность в цепи включения стартера может быть вызвана следующими причинами:

  • реле стартера;
  • силовая цепь;
  • цепь управления реле;
  • контактная группа замка зажигания;

Вполне очевидно, что необходимо точно определить причину, почему возникли сбои и нет тока в цепи включения стартера. Начнем с реле.  С учетом того, что не все водители знают, где находится реле стартера Калина, отметим, что необходимо сначала найти монтажные блоки (предохранители Калина и монтажный бло­к реле стартера). Блок на Калине находится слева под рулевой колонкой в нижней части панели приборов.

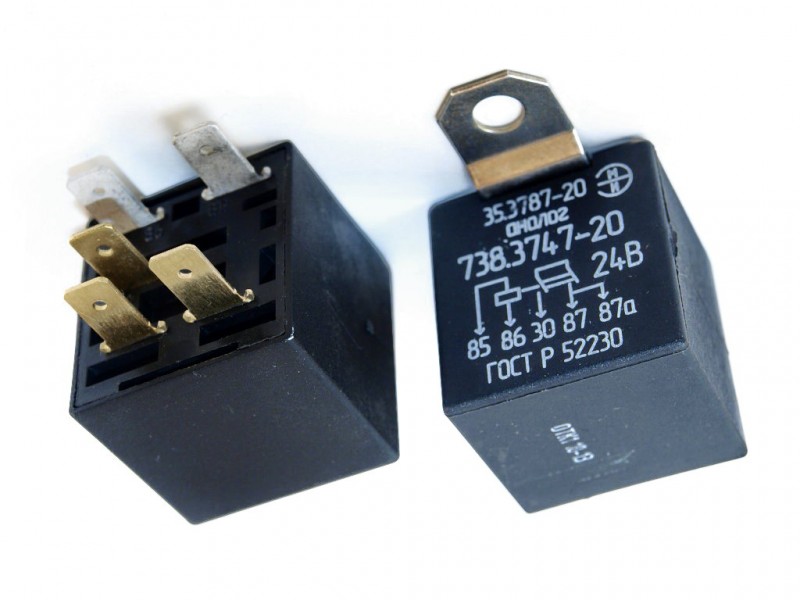

Далее следует вынуть из блока реле стартера, после чего для проверки ставится рабочее реле 902.3747-11. Такое реле стоит рядом в блоке (реле стеклоподъемников). Если после установки реле стартер начал работать, тогда из строя вышло реле стартера. Проблему можно решить обычной заменой.

Если же дело не в реле, потребуется проверка силовой цепи, а также цепи управления реле стартера. Чтобы проверить цепь силовую, реле нужно вынуть из блока. После нужно взять кусочек провода для перемычки, которую вставляют в гнезда контактов реле (номера 30, а также 87). Теперь нужно включить зажигание в положение «старт».

В том случае, когда стартер включается, это укажет на то, что силовая цепь в норме. Если же включения не произошло, нужна проверка цепи. Для этого тестером следует проверить, есть ли 12 Вольт в гнезде 30 реле стартера, когда ключ в замке  зажигания стоит в положении «старт». Что касается «минуса» щупа, его на Калине удобно подсоединить к болту крепления ограничителя открытия двери.

Если напряжение в гнезде 30 есть, тогда тестером нужно проверить исправность цепи от гнезда 87 реле стартера до наконечника провода управления тяговым реле. В случае, когда напряжение  на гнез­де 30 отсутствует, необходимо проверить цепь от вывода 50 замка зажига­ния до гнезда 30 реле.

В случае, когда цепь в норме, следует выполнить замену кон­тактной группы замка зажигания. Отметим, что если силовая цепь включения стартера в порядке, необходимо проверить цепь управления реле стартера.

Чтобы выполнить такую проверку, щуп тестера необходимо вставить в гнездо 86 реле стартера, а второй щуп соединить с «массой». После потребуется включить зажигание и выполнить проверку. Важно определить, есть ли 12В от главно­го реле системы управления двигателем в гнезде 86 реле стартера.

После щупы тестера вставляются в гнездо под номерами 86 и 85, что позволяет проверить «массу» в гнезде 85 реле, соединенном с выводом контроллера (номер 50).
Если результат отрицательный, нужно проверить цепи управления реле стартера. Проверка предполагает диагностику от главного реле системы управления и вывода контроллера 50 на гнезда 86 и 85 реле стартера.

Лада Калина: стартер и реле тяговое

Диагностика, рассмотренная выше, позволяет определить, необходимо ли менять стартер на Калину или проблема в силовых и управляющих цепях. Однако это еще не все. Кроме цепей и силового реле, также выделяют так называемое тяговое реле стартера, которое может выйти из строя.

Обратите внимание, на Калина стартер стоит в не самом удобном месте, а реле тяговое установлено на самом стартере. Основная задача — при запуске ДВС синхронизировать цепи стартера, а также перераспределить ток между двигателем стартера и электромагнитом реле.

Еще указанное реле осуществляет подвод шестерни бендикса к зубцам на венце маховика. После того, как двигатель запускается, реле отводит шестерню бендикса в начальное положение. По этой причине тяговое реле стартера часто называют втягивающим реле.

  • Что касается неисправностей, работает реле стартера с высоким напряжением, что рано или поздно выводит его из строя. Контакты реле стартера подгорают, может произойти обрыв удерживающей или втягивающей обмотки, деформируется возвратная пружина, в обмотках возникает замыкание, имеют место механические повреждения и т.д.

Чтобы быстро проверить это реле, нужно знать, что в норме раздается щелчок в момент втягивания якоря вовнутрь.

Так вот, повернув ключ в замке, нужно послушать, есть ли такой щелчок. Если стартер щелкает, тогда реле в порядке. Если же щелчка нет, на реле не приходит питание или же неисправно само реле.

Рекомендуем также прочитать статью о том, как проверить стартер автомобиля на работоспособность. Из этой статьи вы узнаете об основных способах проверки автомобильного стартера, на что обратить внимание при диагностике и т.д.

Еще бывает так, что реле рабочее, но стартер не крутит. В этой ситуации могут подгореть контакты реле. Опять же, для проверки замыкают контакты способом, рассмотренным выше. Если после замыкания стартер крутит, дело в контактах. Если срабатывания стартера не произошло, дело не в выступающих контактах, а в стартере.

Добавим, что обмотки втягивающего реле могут обрываться, нет контакта с массой катушки и т.д. Выполнить проверку  можно путем замеров сопротивления при помощи мультиметра (сопротивление втягивающей обмотки должно быть в норме около 0.

55 Ом, а удерживающей обмотки  0.75 Ом.).

Если сопротивление меньше, возможно, имеет место короткое замыкание внутри обмотки. Параллельно высокое сопротивление свидетельствует о плохом контакте с массой, клеммами и т.д.

Если есть основания полагать, что произошел обрыв обмотки, проверку проводят контрольной лампой, подключенной к обмотке (когда лампа горит, обмотка в норме,  если нет, тогда высока вероятность обрыва). Конечно, такой метод не позволяет определить короткое замыкание, так как колебания сопротивления  не меняют яркость свечения лампочки. При этом метод все равно действенен в рамках быстрой диагностики.

Что в итоге

Как видно, схема стартера предполагает два типа реле: втягивающее реле и реле в цепи управления.  При этом проверку проще начать с реле в цепи, после чего дальше проверяется тяговое реле. В любом случае, комплексная диагностика позволяет определить неисправный элемент, после чего удается качественно устранить поломку.

Рекомендуем также прочитать статью о том, почему стартер щелкает, но не крутит. Из этой статьи вы узнаете об основных причинах, по которым стартер автомобиля издает щелчок, но не крутит двигатель.

Напоследок отметим, что если стартер не реагирует на ключ зажигания или стартер щелкает, но не крутит, на любом автомобиле (в том числе и на Лада Калина) необходимо предварительно изучить схему стартера, после чего рассмотренными выше методами проверять все потенциально неисправные элементы.

Такой подход позволит быстрее локализовать неисправность и зачастую упрощает ремонт. Кстати, обычно реле не ремонтируют, а сразу меняют, так как в случае с ВАЗ стоимость подобных деталей вполне доступна. Что касается самой замены, как правило, даже автолюбители без большого опыта вполне способны заменить реле стартера в цепи или втягивающее реле стартера своими руками в условиях обычного гаража.

Реле стартера лада калина

49-2 Диагностика Kalina

Проверка цепи включения стартера

Если при переводе ключа в замке за­жигания в положение «II» стартер не работает — возможна неисправ­ность, как самого стартера, так и це­пи его включения.
Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стар­тера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и на­конечник провода, соединенного с «плюсовым» выводом аккумуля­торной батареи.

При проведении этой опера­ции необходимо соблюдать осторожность, т. к. возмож­но искрообразование в зоне замыкания выводов. Не замкните отвертку на «мас­су» в момент замыкания выво­дов!
Если при этом коленчатый вал будет проворачиваться, то стартер испра­вен, а причиной неисправности является нарушение в его цепи вклю­чения. В противном случае неиспра­вен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения ис­правного стартера, то при необходи­мости таким образом (включив за­жигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.
Неисправность в цепи включения стартера может быть вызвана повре­ждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания Для поиска неисправности в цепи включения стартера.

. вынимаем из монтажного бло­ка реле стартера.
Для проверки реле стартера устанав­ливаем на его место заведомо ис прав­ное реле типа 902.3747-11. Для этого можно использовать соседнее реле стеклоподъемников. Если с вновь установленным реле стартер включа­ется, то реле стартера вышло из строя и его необходимо заменить. В против­ном случае необходимо проверить си­ловую цепь и цепь управления реле стартера.
Для проверки силовой цепи вынима­ем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых кон­тактов реле «30» и «87».
Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится, силовая цепь исправна, если нет, то тестером поверяем.

. подводится ли «+12 В» к гнезду «30» реле стартера при нахожде­нии ключа в замке зажигания в положении «II».
При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.
В том случае, если напряжение подводится к гнезду «30», тестером про­веряем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнез­ду «30» не подводится, проверяем цепь от вывода «50» замка зажига­ния до гнезда «30» реле. Если цепь исправна, необходимо заменить кон­тактную группу замка зажигания В том случае, если силовая цепь включения стартера исправна, проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе». При включенном зажигании проверяем..

. подводится ли «+12 В» от главно­го реле системы управления двига­телем к гнезду «86» реле стартера.
Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем..

. есть ли «масса» в гнезде «85» реле.
. соединенном с выводом «50» контроллера.
В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

Реле стартера Калина: проверка цепи своими руками

Стартер автомобиля является важным узлом, так как отвечает за запуск силового агрегата. При этом именно стартер потребляет наибольшее количество электрического тока, поступающего от АКБ. Само собой, чтобы не возникало проблем с аккумулятором, а также с процессом запуска ДВС, необходимо периодически осуществлять проверку и ревизию стартера.

Однако чаще всего поломки возникают на бюджетных иномарках и отечественных авто. Далее мы рассмотрим, что делать, если не работает стартер Калина, а также как проверить на ВАЗ Калина реле стартера, цепи питания и т.д.

Лада Калина: стартер и проверка его цепи питания

Итак, в случае, когда водитель переводит ключ в замке зажигания в положение II (запуск), при этом стартер не работает, в подобной ситуации возможны поломки как самого стартера, так и его цепи включения. Чтобы это проверить, следует выключить зажигание, после чего отсоединить колодку провода от вывода обмоток тягового реле стартера.

Так вот, если коленвал двигателя будет вращаться, это укажет на полную исправность самого стартера. Другими словами, стартер можно полностью исключить из списка возможных неисправностей, так как проблемы возникли в цепи вклю­чения стартера. Если же стартер не будет крутить коленвал, тогда поломку следует искать в стартере или в тяговом реле стартера.

  • Идем далее. Обнаружив неисправность цепи, предварительно должна быть изучена схема стартера Калина. После можно включить зажигание, замкнуть выводы и таким образом завести двигатель. Благодаря такому методу удается своим ходом добраться до станции техобслуживания или гаража.

Если планируется ремонт на месте или в гараже своими руками, неисправность в цепи включения стартера может быть вызвана следующими причинами:

  • реле стартера;
  • силовая цепь;
  • цепь управления реле;
  • контактная группа замка зажигания;

Вполне очевидно, что необходимо точно определить причину, почему возникли сбои и нет тока в цепи включения стартера. Начнем с реле. С учетом того, что не все водители знают, где находится реле стартера Калина, отметим, что необходимо сначала найти монтажные блоки (предохранители Калина и монтажный бло­к реле стартера). Блок на Калине находится слева под рулевой колонкой в нижней части панели приборов.

Если же дело не в реле, потребуется проверка силовой цепи, а также цепи управления реле стартера. Чтобы проверить цепь силовую, реле нужно вынуть из блока. После нужно взять кусочек провода для перемычки, которую вставляют в гнезда контактов реле (номера 30, а также 87). Теперь нужно включить зажигание в положение «старт».

В том случае, когда стартер включается, это укажет на то, что силовая цепь в норме. Если же включения не произошло, нужна проверка цепи. Для этого тестером следует проверить, есть ли 12 Вольт в гнезде 30 реле стартера, когда ключ в замке зажигания стоит в положении «старт». Что касается «минуса» щупа, его на Калине удобно подсоединить к болту крепления ограничителя открытия двери.

Если напряжение в гнезде 30 есть, тогда тестером нужно проверить исправность цепи от гнезда 87 реле стартера до наконечника провода управления тяговым реле. В случае, когда напряжение на гнез­де 30 отсутствует, необходимо проверить цепь от вывода 50 замка зажига­ния до гнезда 30 реле.

Чтобы выполнить такую проверку, щуп тестера необходимо вставить в гнездо 86 реле стартера, а второй щуп соединить с «массой». После потребуется включить зажигание и выполнить проверку. Важно определить, есть ли 12В от главно­го реле системы управления двигателем в гнезде 86 реле стартера.

После щупы тестера вставляются в гнездо под номерами 86 и 85, что позволяет проверить «массу» в гнезде 85 реле, соединенном с выводом контроллера (номер 50).
Если результат отрицательный, нужно проверить цепи управления реле стартера. Проверка предполагает диагностику от главного реле системы управления и вывода контроллера 50 на гнезда 86 и 85 реле стартера.

Лада Калина: стартер и реле тяговое

Диагностика, рассмотренная выше, позволяет определить, необходимо ли менять стартер на Калину или проблема в силовых и управляющих цепях. Однако это еще не все. Кроме цепей и силового реле, также выделяют так называемое тяговое реле стартера, которое может выйти из строя.

Еще указанное реле осуществляет подвод шестерни бендикса к зубцам на венце маховика. После того, как двигатель запускается, реле отводит шестерню бендикса в начальное положение. По этой причине тяговое реле стартера часто называют втягивающим реле.

  • Что касается неисправностей, работает реле стартера с высоким напряжением, что рано или поздно выводит его из строя. Контакты реле стартера подгорают, может произойти обрыв удерживающей или втягивающей обмотки, деформируется возвратная пружина, в обмотках возникает замыкание, имеют место механические повреждения и т.д.

Чтобы быстро проверить это реле, нужно знать, что в норме раздается щелчок в момент втягивания якоря вовнутрь. Так вот, повернув ключ в замке, нужно послушать, есть ли такой щелчок. Если стартер щелкает, тогда реле в порядке. Если же щелчка нет, на реле не приходит питание или же неисправно само реле.

Еще бывает так, что реле рабочее, но стартер не крутит. В этой ситуации могут подгореть контакты реле. Опять же, для проверки замыкают контакты способом, рассмотренным выше. Если после замыкания стартер крутит, дело в контактах. Если срабатывания стартера не произошло, дело не в выступающих контактах, а в стартере.

Если сопротивление меньше, возможно, имеет место короткое замыкание внутри обмотки. Параллельно высокое сопротивление свидетельствует о плохом контакте с массой, клеммами и т.д.

Если есть основания полагать, что произошел обрыв обмотки, проверку проводят контрольной лампой, подключенной к обмотке (когда лампа горит, обмотка в норме, если нет, тогда высока вероятность обрыва). Конечно, такой метод не позволяет определить короткое замыкание, так как колебания сопротивления не меняют яркость свечения лампочки. При этом метод все равно действенен в рамках быстрой диагностики.

Что в итоге

Как видно, схема стартера предполагает два типа реле: втягивающее реле и реле в цепи управления. При этом проверку проще начать с реле в цепи, после чего дальше проверяется тяговое реле. В любом случае, комплексная диагностика позволяет определить неисправный элемент, после чего удается качественно устранить поломку.

Такой подход позволит быстрее локализовать неисправность и зачастую упрощает ремонт. Кстати, обычно реле не ремонтируют, а сразу меняют, так как в случае с ВАЗ стоимость подобных деталей вполне доступна. Что касается самой замены, как правило, даже автолюбители без большого опыта вполне способны заменить реле стартера в цепи или втягивающее реле стартера своими руками в условиях обычного гаража.

Системы электрооборудования (генератор, стартер) Лада Калина (Lada Kalina), Ваз 1117, Ваз 1118, Ваз 1119

Монтажный блок реле и предохранителей: F1-F31 — предохранители; К1-К6 — реле большого размера; К7-К12 — реле малого размера; 1 — маленький пинцет для извлечения предохранителей и реле малого размера; 2 — большой пинцет для извлечения реле большого размера

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование лада калина выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода. При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Большинство электрических цепей защищено плавкими предохранителями.

Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле. Большая часть реле и предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля. Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.

Предохранители монтажного блока

Обозначение предохранителя (номинальный ток. А)

Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов

Цепи аварийной сигнализации

Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла

Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла

Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона

Элемент обогрева заднего стекла

Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика

Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака

Цепи ламп противотуманного света в задних фонарях

Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары

Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары

Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов

Лампа дальнего света (левая блок-фара)

Лампы противотуманных фар (опция)

Элементы подогрева сидений (опция)

Электрические цепи АБС (опция)

Нагревательный элемент прикуривателя

Цепь блокировки заднего хода коробки передач

Блок управления охранной сигнализацией

Электрические цепи АБС (опция)

Реле монтажного блока

К1 (опция) Реле омывателя блок-фар

Элетродвигатель омывателя блок-фар

К2 Реле стеклоподъемников

КЗ Реле стартера

Тяговое реле стартера

К4 Дополнительное реле

Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла

К5 Реле-прерыватель указателей поворота и аварийной сигнализации

Лампы указателей поворота и аварийной сигнализации

К6 Реле очистителя ветрового стекла

Электродвигатель очистителя ветрового стекла

К7 Реле дальнего света блок-фар

Лампы дальнего света блок-фар

К8 Реле звукового сигнала

К9 (опция) Реле противотуманных фар

Лампы противотуманных фар

К10 Реле обогрева заднего стекла

Элемент обогрева заднего стекла

К11 (опция) Реле подогрева сидений

Элементы подогрева сидений

Генератор

Вынимаем аккумуляторную батарею из моторного отсека. Устанавливаем аккумуляторную батарею в обратной последовательности.

Генератор лада калина — синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора лада калина приводится во вращение от коленчатого вала двигателя поликлиновым ремнем.

Технические характеристики генератора 9402.3701-06

Максимальный отдаваемый ток (при 14 В и 6 000 мин-1), А

Передаточное отношение двигатель—генератор

Направление вращения (со стороны привода)

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцо-ван в передней крышке и заменяется только вместе с ней. Его внутреннее кольцо зажато гайкой между ротором и шкивом. Задняя часть генератора закрыта пластмассовым кожухом на защелках.

В статоре генератора лада калина расположена трехфазная обмотка. Концы фазных обмоток соединены с выпрямительным мостом калина, состоящим из шести кремниевых диодов (вентилей): трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах). Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на вале ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).

Регулятор напряжения — неразборный, при выходе его из строя заменяют щеткодержатель с регулятором в сборе.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор, расположенный в щеткодержателе.

При включении зажигания напряжение к обмотке возбуждения генератора (выводы «L» генератора и «+» регулятора) подводится через сигнализатор и резисторы в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля лада калина, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою вентилей генератора.

При работе двигателя не рекомендуется отсоединять аккумуляторную батарею автомобиля калина лада калина. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения.

Генератор установлен на кронштейне, закрепленном на двигателе. Генератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне. Гайка нижнего болта установлена в шестигранном углублении кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка.

Стартер

Стартер лада калина — четырехполюсный четы-рехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

К стальному корпусу стартера приклеены четыре постоянных магнита. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в двух подшипниках, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной шестерен и трех сателлитов на водиле. На вале привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении—от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения. Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается. Напряжение срабатывания реле должно быть не более 9 В. Если это не так, в тяговом реле или приводе имеется неисправность. Неисправность привода выявляется при осмотре после разборки стартера. Неисправное тяговое реле заменяют.

Наружное освещение, световая сигнализация, освещение салона и багажника, звуковой сигнал

На автомобиле установлены две блок-фары с тремя секциями: ближнего света, дальнего и габаритного света, указателя поворота. В фарах устанавливаются одноните-вые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света — все лампы (и ближнего и дальнего света). Секции передних и задних указателей поворотов — с прозрачными рассеивателями, лампы указателей поворотов — оранжевого цвета. На автомобиле установлен корректор фар с электромеханическим приводом, позволяющим регулировать направление пучков света в зависимости от загрузки автомобиля лада калина Корректор фар состоит из регулятора на панели приборов, электроприводов, установленных в фарах и соединительных проводов.

Автомобиль лада калина может быть укомплектован противотуманными фарами. Задние фонари укомплектованы двухнитевыми лампами габаритного и противотуманного света. Лампы света заднего хода, расположенные в задних фонарях, загораются при включении передачи заднего хода и включенном зажигании. При нажатии педали тормоза замыкаются контакты выключателя сигналов торможения, расположенного на кронштейне педального узла. При этом загораются лампы в задних фонарях и дополнительном сигнале торможения.

Что делать, если не заводится Лада Калина

Автомобильный двигатель – это очень сложный агрегат, для запуска которого необходимо соблюдение целого ряда условий. Неисправность любого элемента силовой установки может стать причиной, по которой Калина не заводится. О наиболее часто встречаемых причинах расскажем далее.

Калина не заводится, и ее стартер не крутит

Если стартер не крутит, то это указывает сразу на несколько поломок, мешающих запуску силовой установки Калины. Самая простая причина – севшая батарея. Здесь, когда владелец пытается завести автомобиль, под капотом раздается треск. Измеряйте напряжение на клеммах АКБ – если оно менее 11,5 вольта, то необходима зарядка.

Стартер также не крутится, когда клеммы аккумулятора (или проводов) чрезмерно окислились либо плохо зафиксированы. В этом случае запуск сопровождается серьезным падением напряжения в бортовой сети. Очистите контакты, смажьте их Литолом и затяните резьбовые соединения ключом.

Когда двигатель Калины не хочет заводиться, то, возможно, его заклинило. Убедитесь, что коленвал и шкив генератора двигаются, а насос системы подачи тосола работает.

Есть и другая возможность – не исправен сам стартер. Демонтируйте устройство и узнайте, что в нем вышло из строя. Чаще это:

  • приводная шестеренка;
  • муфта маховика;
  • обмотка.

Проблема нередко вызывается неисправностью одного из элементов электроцепи стартера (включатель зажигания, реле) или его самого. К примеру, выходят из строя:

Иногда тяговое реле при запуске мотора не срабатывает (отсутствует характерный щелчок). Убедитесь, что на него подается напряжение (12 вольт). Кроме того, названный элемент может и сам поломаться. В нем заклинивает якорь или происходит обрыв в катушке. В таких условиях стартер не способен крутиться.

Довольно часто Калина не заводится, если муфта свободного хода пробуксовывает. Здесь вал стартера крутит, но при этом маховик не двигается.

Калина не желает заводиться, но ее стартер все же крутится

Первое что следует проверить, имеет ли ваша Калина в баке топливо. Посмотрите на соответствующий указатель, располагающийся на панели. Если стрелка у нуля, то необходимо залить горючее.

Когда бензин в Калине есть, со стартером все в порядке (он крутится), но мотор молчит, то возможны такие варианты:

  • разряжен аккумулятор;
  • окислились клеммы;
  • плохо соединены разъемы цепи управления двигателем.

Иногда виновником оказывается коленвал. Из-за повреждений, деформации, выпадения вкладышей подшипников, замерзания масла и прочего, он может утратить способность легко вращаться. Несколько реже в Калине заклинивают насос ОЖ или генератор. Проверьте все указанные элементы и при необходимости их замените.

Если не работает система зажигания, то и машина не заведется. Убедитесь, что искра на свечах есть. В противном случае проверьте все соединения в цепи и приборы, в нее включенные. Посмотрите также, правильно ли установлены силовые кабели и зафиксированы ли они.

Когда стартер на Калине крутит, но авто не хочет заводиться, то есть вероятность, что порвался ремень ГРМ или же сломано несколько зубцов на нем. Поднимите крышку привода и осмотрите названный элемент.

Проблемы с газораспределением. Убедитесь, что метки, установленные на коленвале, располагаются правильно. В противном случае откорректируйте их положение.

Мешать запуску мотора может сбой программы бортового компьютера, неисправность его цепей либо отдельных датчиков. ЭБУ будет показывать определенную ошибку. Прежде всего, обратите внимание на те устройства, что отслеживают работу коленвала, и температуру тосола. На самом контроллере проверьте напряжение.

Также есть риск, что у Калины сломался РХХ, либо возникли неполадки с его цепью. Регулятор холостого хода проверяют так:

  • заведите силовую установку;
  • немного надавите на газ.

Если мотор заработал, но отключился после отпускания упомянутой выше педали, то проблема кроется в датчике РХХ. Его придется менять на работоспособный.

Иногда все оказывается гораздо проще, к примеру, может перегореть предохранитель или сломаться защищаемое им реле управления. Данные элементы находятся в монтажном блоке. Испорченные заменяются на исправные.

Также бывает, что сгорает предохранитель (или реле) бензонасоса. Действуйте в этом случае аналогичным образом. В обязательном порядке выясните, что привело к их отказу. Возможно, где-то возникло короткое замыкание.

Реже выходит из строя сам топливный насос. В этом случае при включении зажигания вы не услышите шум его моторчика. Если предохранители и реле в порядке, то придется менять помпу.

Другие проблемы, связанные с системой подачи горючего:

  • засорение фильтров;
  • замерзание воды в топливной рампе;
  • повреждение патрубков;
  • отказ регулятора давления.

Каждый элемент необходимо тщательно осмотреть, прочистить или при нужде – заменить на исправный. На перечисленные выше неполадки указывает один общий симптом – снижение давления горючего. Пока неполадку не устранят, мотор не будет заводиться.

Если ничего из изложенного не помогло, то обратите внимание на форсунки и их электрические цепи. Обязательно проверьте, нет ли обрыва в катушках. Поврежденные придется менять.

Не следует исключать, что во впускной тракт попадает воздух. Проверьте, герметичны ли стыки шлангов, хорошо ли держат хомуты. Попробуйте завести двигатель, отключив вакуумный усилитель тормоза.

Машина глохнет сразу после запуска

В данной ситуации, скорее всего, проблема кроется в зажигании – вероятно, там частично или полностью отсоединились провода, ведущие к катушке.

Второй вариант – слабое давление в топливопроводе. Осмотрите бензиновый насос. Есть вероятность, что сбоит система управления мотором. Проведите ее диагностику в автосервисе.

Авто не заводится зимой

Когда коленчатый вал крутится слишком медленно, то виноват в этом обычно аккумулятор. В зимний период подобную неполадку вызывает замерзанием масла. Также запуск невозможен, когда неисправна система подачи горючего. Зимой в патрубках может замерзать конденсат.

Еще один вариант – отказ датчика, отслеживающего температуру ОЖ. Попробуйте его почистить или заменить на работоспособный. Мешать может и слабая компрессия, а еще – изношенные прокладки форсунок. Данные неисправности устраняются в стационарных условиях.

Где находится реле стартера калина » Драйв

Вступление

Автомобильный стартер предназначен для запуска двигателя. Стартер во время своей работы потребляет большое количество тока и подвергается большим нагрузкам, которые могут вывести его из строя.

В данной статье речь пойдет о стартере на автомобиле Лада Калина, о способах его замены, признаках неисправности и причинах поломки.

Конструкция

Стартер Калины является электрической машиной работающей на постоянном токе получающей питание от аккумуляторной батареи. При работе стартер потребляет большое количество тока и при неисправностях может часто разряжать аккумулятор.

Основные детали стартера: якорь, ротор, бендикс, щетки, втягивающие. Поломка одного из элементов приводит к выходу из строя стартера.

Принцип работы

Когда на стартер подается напряжение с помощью поворота ключа в замке зажигания автомобиля, ток поступает одновременно на втягивающее реле и сам стартер. Стартер начинает вращение, а в этот момент втягивающее реле подвигает подвижную часть бендикса к маховику двигателя тем самым начиная вращать двигатель за венец на маховике, после чего двигатель запускается, ключ в замке зажигания отпускается, ток на стартере и втягивающем реле пропадает, тем самым останавливая стартер и отодвигая бендикс от маховика.

Признаки неисправности

Стартер не является очень сложным механизмом и имеет небольшое количество деталей, которые выходят из строя. Наиболее часто проблемы со стартером возникают из-за следующих поломок:

  • Стерлись контактные щетки – такое происходит из-за длительного использования стартера на автомобиле и чаще всего возникает к 100 000 км. пробега. Данная процедура легко исправляется заменой щеток.
  • Поломка втягивающего реле – втягивающее реле одна из наиболее слабых деталей стартера и выходит из строя в разные сроки не от чего не завися. При такой поломке стартер вращается, но не входит в зацепление с маховиком.
  • Поломка бендикса – бендикс это механизм напоминающий обгонную муфты, которая вращается в одну сторону, но клинит в другую.
  • Обрыв обмотки статора или якоря.

Все причины кроме обрыва обмотки легко исправляются заменой элементов на новые, но если произошел обрыв обмотке лучше заменить стартер на новый.

Разряженный АКБ

Так же довольно часто неисправность стартера можно спутать с разряженным АКБ. Если на Вашем автомобиле стартер не приводит во вращение двигатель, а лишь слышны щелчки втягивающего реле, то вероятнее всего разрядилась аккумуляторная батарея. Звук, который издает стартер при разряженном аккумуляторе можно услышать на видео.

Реле стартера Калины

Еще одной причиной неработающего стартера на Калине может быть его реле, которое установлено в монтажном блоке. Реле может выйти из строя при загрязнении контактов, обрыве обмотки и т.п. все эти причины приведут к несрабатыванию стартера при повороте ключа. Если на вашем автомобиле не работает стартер, необходимо в первую очередь проверить его реле. На фото изображено местонахождение реле стартера Калины.

Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, К1; 2 — реле включения дальнего света фар, К7; 3 — реле включения звукового сигнала К8; 4 — реле включения стеклоподъемников дверей, К2; 5 — место установки реле включения противотуманных фар, К9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, К10; 8 — дополнительное реле. К4; 9 — реле включения подогрева сидений, К11; 10 — реле включения указателей поворота и аварийной сигнализации, К5; 11 — место установки резервного реле, К12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, Кб; 13 —пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 —пинцет для извлечения реле , F27; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28; 17 — предохранитель электроусилителя рулевого управления; — 18 — предохранители F1—F26

На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами па внутренней стороне крышки монтажного блока. Там же для предохранителей указана сила тока.

Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей.

Предохранители и защищаемые цепи

Монтажный блок реле и предохранителей

Монтажный блок реле и предохра­нителей находится в панели прибо­ров под крышкой, слева от рулевой колонки. В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.
Для доступа к монтажному блоку поддеваем за приливы крышку пане­ли приборов.

. с левой.
. и правой сторон.

. и опускаем крышку.
Маркировка гнезд для предохрани­телей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле. Перед заменой реле и предохраните­лей отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.
Неисправный предохранитель опре­деляем по перегоревшей перемычке.

Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока (величина номинального тока предохранителя указана на его корпусе). Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Маленьким пинцетом извлекаем предохранитель.

. и реле малого размера.

Большим пинцетом извлекаем реле большого размера.
Для проверки надежности контактов наконечников проводов с выводами реле и предохранителей необходи­мо извлечь монтажный блок из гнез­да панели приборов. Для этого.

. крестообразной отверткой отво­рачиваем саморез нижнего креп­ления монтажного блока к панели приборов.
Потянув блок на себя, выводим два его боковых пластмассовых фиксато­ра (по одному с каждой стороны) из прорезей металлических кронштей­нов панели приборов.

. и вынимаем блок из гнезда па­нели приборов.
Устанавливаем монтажный блок в об­ратной последовательности.

Предохранители

Монтажный блок реле и предохранителей:
F1-F31 — предохранители;
К1-К6 — реле большого размера;
К7-К12 — реле малого размера;
1 — маленький пинцет для извлечения предохранителей и реле малого размера;
2 — большой пинцет для извле­чения реле большого размера

ПРОВЕРКА ЦЕПИ ВКЛЮЧЕНИЯ СТАРТЕРА ЛАДА КАЛИНА

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов.

Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера.

. вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле стеклоподъемников. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь включения стартера исправна, проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера

. есть ли «масса» в гнезде «85» реле.

. соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

Видео по теме «Лада Калина. ПРОВЕРКА ЦЕПИ ВКЛЮЧЕНИЯ СТАРТЕРА»

Где находится реле стартера на лада калина

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.

. вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов. Монтажный блок предохранителей и реле : 1 место установки реле включения стеклоочистителя фар, К1; 2 реле включения дальнего света фар, К7; 3 реле включения звукового сигнала К8; 4 реле включения стеклоподъемников дверей, К2; 5 — место установки реле включения противотуманных фар, К9; 6 реле стартера; 7 реле включения обогрева заднего стекла, К10; 8 дополнительное реле. К4; 9 реле включения подогрева сидений, К11; 10 реле включения указателей поворота и аварийной сигнализации, К5; 11 место установки резервного реле, К12; 12 реле включения стеклоочистителя и стеклоомывателя ветрового стекла, Кб; 13 пинцет для извлечения предохранителей и реле с маленьким корпусом;P 14 пинцет для извлечения релеP, F27; 15 запасные предохранители; 16 место установки предохранителя АБС, F28; P17 предохранитель электроусилителя рулевого управления; -P18 предохранители F1F26 На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами па внутренней стороне крышки монтажного блока.

Там же для предохранителей указана сила тока. Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей. Предохранители и защищаемые цепи Примечание.

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока. * Устанавливается на часть автомобилей. Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Последовательность выполнения 1.

PПодготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи. 2. PПотянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено.

Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра или контрольной лампы. 6. PУстанавливаем новый предохранитель соответствующего номинала.

7. PПри необходимости замены реле, извлекаем его съемником, находящимся в монтажном блоке. 8. PУстанавливаем новое реле аналогичного типа. 9. PЗакрываем крышку монтажного блока и подсоединяем аккумуляторную батарею.

Предохранитель реле стартера калина — Автомобильный портал AutoMotoGid

Содержание

  • Где находятся предохранители на «Калине» и зачем они нужны
  • Типы предохранителей
  • Монтажный блок
  • Управляющий блок
  • Дополнительный блок
  • Расшифровка предохранителей на «Калине 1»
  • «Калина 2» – расшифровка назначения предохранителей
  • Замена предохранителей

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Каждый автовладелец желает, чтобы его «железный конь» всегда оставался верным, быстрым, надежным, и обладатели модели «Лада Калина» – не исключение. Одна из частых проблем отечественного автопрома – неисправность электроприборов. Если эта проблема коснулась и вас, не стоит сразу ехать на СТО и платить немалые деньги механикам. В первую очередь необходимо проверить предохранители на «Калине». Это можно сделать самостоятельно без каких-либо затрат.

Где находятся предохранители на «Калине» и зачем они нужны

Каждый автомобиль снабжен блоком предохранителей. «Калина» первого поколения имеет в своей комплектации 3 таких устройства: монтажное, управляющее и дополнительное. Модель второго поколения, или как ее еще называют «Калина 2», снабжена 2 блоками.

Данные элементы необходимы не только для защиты всей электроники автомобиля от сгорания, но препятствуют возникновению пожара, т. к. в случае короткого замыкания всю нагрузку они берут на себя. При этом сам предохранитель выходит из строя, тем самым останавливая подачу тока на электроприбор.

Типы предохранителей

Предохранители классифицируются на цилиндрические и ножевые. Первые использовались в эксплуатации российских автомобилей старого образца. Элементы ножевого типа считаются более безопасными, удобными и применяются во всех автомобилях «Лада Калина».

Также предохранители различаются по значению номинального тока, указанному на корпусе, и размеру. Кроме того, каждому значению максимально допустимого тока соответствует свой цвет, что тоже позволяет различить предохранители без особого труда.

Монтажный блок

Расположен под панелью приборов управления габаритами и светом фар, с водительской стороны слева от руля. В этом блоке предохранители «Калины» отвечают за сохранность практически всех установленных электроприборов. Местонахождение монтажного блока предохранителей авто 1 и 2 поколений одинаковое, но его схема различна.

Расшифровка предохранителей «Калины» 1-ого и 2-ого поколений представлена ниже.

Управляющий блок

На «Калине» 1-го поколения установлен под крышкой в центральной консоли. Предохранители этого блока защищают самые основные приборы электроники. Здесь же находится и разъем для диагностики инжектора. На авто 2 поколения блок находится под капотом, в моторном отсеке.

Дополнительный блок

Такой блок предохранителей есть только у «Калины 1». Находится под панелью центральной консоли, внизу с пассажирской стороны.

Расшифровка предохранителей на «Калине 1»

Предохранители монтажного блока
Маркировка на схемеСила тока, АОберегаемые элементы электросети
F-110Поворотники, сигнал заднего хода, иммобилайзер, панель приборов
F-230Электрические дверные стеклоподъемники
F-310Аварийный сигнал
F-420Дворники и омыватель лобового стекла, выключение отогрев стекла заднего вида
F-525Двигатель отопителя салона (печка)
F-620Звуковой сигнал (гудок)
F-710Свет в салоне автомобиля, лампы стоп-сигналов
F-820Отогревание стекла заднего вида
F-95Правые габариты, лампа освещения бардачка
F-105Левые габариты, наружное подсвечивание заднего номера
F-117,5Задние противотуманные фары
F-127,5Правый ближний свет, регулятор положения лампы ближнего света правой фары
F-137,5Левый ближний свет, корректор положения лампы ближнего света левой фары
F-1410Правый дальний свет
F-1510Левый дальний свет
F-1610Правые передние противотуманные фары
F-1710Левые передние противотуманные фары
F-1815Обогрев сидений
F-1910Система тормозов АБС
F-2015Прикуриватель
F-2110Предохранитель заднего хода «Калины» (ограничитель на коробке передач)
F-2215Охранная сигнализация
F-23, F-24, F-25Запас
F-2625АБС
F-2750Электрический усилитель руля
F-2850АБС
Реле монтажного блока
Маркировка на схемеЗа что отвечает
К-1Омыватель и щетки фар
К-2Электрические стеклоподъемники
К-3Стартер
К-4Резервное реле
К-5Поворотники, аварийный сигнал
К-6Дворники лобового стекла
К-7Дальний свет
К-8Звуковой сигнал (гудок)
К-9Противотуманные фары
К-10Подогрев заднего стекла
К-11Подогрев сидений
Предохранители управляющего блока
Обозначение на схемеСила тока, АЗащищаемые элементы электросети
F-115Предохранитель главного реле, который отвечает за вентилятор охлаждения двигателя, продувка адсорбера, датчик массового расхода воздуха (ДМРВ), датчик скорости, датчик кислорода и катушку зажигания
F-215Насос топлива
F-315Электронный блок управления двигателем (ЭБУ), или же в простонародье «мозги»
Предохранители и реле дополнительного блока
ОбозначениеЗащищаемые элементы электросети
F-1Предохранитель вентилятора охлаждения «Калины»
P-1Реле второй скорости вентилятора охлаждения двигателя
P-2Главное реле
P-3Реле первой скорости вентилятора охлаждения двигателя
P-4Реле насоса топлива

«Калина 2» – расшифровка назначения предохранителей

Предохранители монтажного блока на «Калине 2»
Обозначение на схемеСила тока, АОберегаемые элементы электросети
F-115Катушка зажигания, форсунки, блок управления двигателем (ЭБУ, «мозги»), вентилятор охлаждающий двигатель
F-225Электрооборудование кузова, электрические стеклоподъемники, наружные зеркала
F-315Автоматическая коробка передач
F-415Подушки безопасности
F-57,5Панель приборов, электрический усилитель руля, датчик скорости, лампа стоп-сигнала, дворники лобового стекла, подогрев заднего и лобового стекол, обогрев сидений
F-67,5Сигнализатор заднего хода
F-77,5Клапан продувки адсорбера, датчик массового расхода воздуха (ДМРВ), датчик концентрации кислорода, фазовый датчик
F-825Обогрев заднего стекла и наружных зеркал
F-95Правые габариты
F-105Левые габариты, подсвечивание заднего гос. номера
F-115Задние противотуманные фары
F-1210Правый ближний свет
F-1310Левый ближний свет
F-1410Правый дальний свет
F-1510Левый дальний свет
F-1610Передняя противотуманная фара правая
F-1710Передняя противотуманная фара левая
F-1820Прикуриватель, подогревание сидений
F-197,5Система АБС
F-2015Звуковой сигнал (гудок)
F-2110Топливный насос
F-2215Дворники и омыватель заднего и лобового стекол
F-235Разъем для диагностики
F-247,5Кондиционер, климат-контроль
F-257,5Стоп-сигналы
F-2625АБС
F-27, F-28, F-29, F-30Резерв
F-3130Электрооборудование кузова, мотор очистителя лобового стекла
F-3230Отопитель салона (печка), климат-контроль
Реле монтажного блока на «Калине 2»
Обозначение на схемеДля чего предназначены
К-1Вентилятор охлаждения двигателя
К-2Центральный замок
К-3Дополнительное реле стартера
К-4Замок зажигания
К-5Резерв
К-6Дворники и омыватели стекол
К-7Дальний свет
К-8Звуковой сигнал (гудок)
К-9Ближний свет
К-10Обогревание заднего стекла
К-11Главное реле
К-12Топливный насос
К-13Резерв
К-14Вентилятор охлаждения двигателя
К-15, К-16Обогревание лобового стекла
К-17Кондиционер
Силовые предохранители блока в моторном отсеке
Обозначение на схемеСила тока, АЗащищаемые элементы электросети
FF-150Обогрев лобового стекла
FF-2, FF-360Генератор
FF-440Вентилятор охлаждения двигателя
FF-550Электрический усилитель руля
FF-640Двигатель АБС

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше – для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем – есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора.

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

  • Монтажный блок реле и предохранителей
  • F1-F31 — предохранители
  • К1-К6 — реле большого размера
  • К7-К12 — реле малого размера
  • 1 — маленький пинцет для извлечения предохранителей и реле малого размера
  • 2 — большой пинцет для извлечения реле большого размера

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование лада калина выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом , которые выполняют функцию второго провода. При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается. Большинство электрических цепей защищено плавкими предохранителями.

Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле. Большая часть реле и предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне . Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.

  • Предохранители монтажного блока

Обозначение предохранителя (номинальный ток. А)

Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов

Цепи аварийной сигнализации

Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла

Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла

Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона

Элемент обогрева заднего стекла

Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика

Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака

Цепи ламп противотуманного света в задних фонарях

Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары

Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары

Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов

Лампа дальнего света (левая блок-фара)

Лампы противотуманных фар (опция)

Элементы подогрева сидений (опция)

Электрические цепи АБС (опция)

Нагревательный элемент прикуривателя

Цепь блокировки заднего хода коробки передач

Блок управления охранной сигнализацией

Электрические цепи АБС (опция)

Реле монтажного блока

К1 (опция) Реле омывателя блок-фар

Элетродвигатель омывателя блок-фар

К2 Реле стеклоподъемников

КЗ Реле стартера

Тяговое реле стартера

К4 Дополнительное реле

Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла

К5 Реле-прерыватель указателей поворота и аварийной сигнализации

Лампы указателей поворота и аварийной сигнализации

К6 Реле очистителя ветрового стекла

Электродвигатель очистителя ветрового стекла

К7 Реле дальнего света блок-фар

Лампы дальнего света блок-фар

К8 Реле звукового сигнала

К9 (опция) Реле противотуманных фар

Лампы противотуманных фар

К10 Реле обогрева заднего стекла

Элемент обогрева заднего стекла

К11 (опция) Реле подогрева сидений

Элементы подогрева сидений

Вынимаем аккумуляторную батарею из моторного отсека. Устанавливаем аккумуляторную батарею в обратной последовательности.

Генератор лада калина — синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора лада калина приводится во вращение от коленчатого вала двигателя поликлиновым ремнем.

  • Технические характеристики генератора 9402.3701-06

Максимальный отдаваемый ток (при 14 В и 6 000 мин-1), А

Передаточное отношение двигатель—генератор

Направление вращения (со стороны привода)

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцо-ван в передней крышке и заменяется только вместе с ней. Его внутреннее кольцо зажато гайкой между ротором и шкивом. Задняя часть генератора закрыта пластмассовым кожухом на защелках.

В статоре генератора лада калина расположена трехфазная обмотка. Концы фазных обмоток соединены с выпрямительным мостом калина, состоящим из шести кремниевых диодов (вентилей): трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах). Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на вале ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).

Регулятор напряжения — неразборный, при выходе его из строя заменяют щеткодержатель с регулятором в сборе.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор, расположенный в щеткодержателе.

При включении зажигания напряжение к обмотке возбуждения генератора (выводы «L» генератора и «+» регулятора) подводится через сигнализатор и резисторы в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» лада калина, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою вентилей генератора.

При работе двигателя не рекомендуется отсоединять аккумуляторную батарею калина лада калина. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения.

Генератор установлен на кронштейне, закрепленном на двигателе. Генератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне. Гайка нижнего болта установлена в шестигранном углублении кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка.

Стартер лада калина — четырехполюсный четы-рехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

К стальному корпусу стартера приклеены четыре постоянных магнита. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в двух подшипниках, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной шестерен и трех сателлитов на водиле. На вале привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении—от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения. Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается. Напряжение срабатывания реле должно быть не более 9 В. Если это не так, в тяговом реле или приводе имеется неисправность. Неисправность привода выявляется при осмотре после разборки стартера. Неисправное тяговое реле заменяют.

  • Наружное освещение, световая сигнализация, освещение салона и багажника, звуковой сигнал

На автомобиле установлены две блок-фары с тремя секциями: ближнего света, дальнего и габаритного света, указателя поворота. В фарах устанавливаются одноните-вые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света — все лампы (и ближнего и дальнего света). Секции передних и задних указателей поворотов — с прозрачными рассеивателями, лампы указателей поворотов — оранжевого цвета. На автомобиле установлен корректор фар с электромеханическим приводом, позволяющим регулировать направление пучков света в зависимости от загрузки лада калина Корректор фар состоит из регулятора на панели приборов, электроприводов, установленных в фарах и соединительных проводов.

Автомобиль лада калина может быть укомплектован противотуманными фарами. Задние фонари укомплектованы двухнитевыми лампами габаритного и противотуманного света. Лампы света заднего хода, расположенные в задних фонарях, загораются при включении передачи заднего хода и включенном зажигании. При нажатии педали тормоза замыкаются контакты выключателя сигналов торможения, расположенного на кронштейне педального узла. При этом загораются лампы в задних фонарях и дополнительном сигнале торможения.

  • Очиститель и омыватель ветрового стекла

Очиститель ветрового стекла лада калина состоит из мотор-редуктора, рычагов и щеток. Электродвигатель очистителя лада калина — трех-щеточный, с возбуждением от постоянных магнитов, двухскоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех— конденсаторы и дроссели. Неисправный мотор-редуктор рекомендуется заменять новым (возможна зачистка коллектора, контактов концевого выключателя и замена шестерен). Погнутые рычаги необходимо выправить, а изношенные шарниры заменить новыми. Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного справа в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов. Омыватель включается правым под-рулевым переключателем, при этом питание подается на электродвигатель насоса и реле очистителя ветрового стекла, которое включает очиститель на малую скорость работы, если он был выключен или работал в прерывистом режиме. При неисправности насоса его заменяют. Засорившиеся форсунки лада калина можно продуть в обратном направлении или прочистить леской.

Lada Kalina не заводится, стартер не крутит: причины и решение проблемы

26.01.2022
