Предохранители и реле Nissan March (Micra) K12 2002-2010

 В самом начале производства автомобиль комплектовался четырьмя двигателями: литровым (CR10DE), который заказывался крайне редко, 1,2-литровым (CR12DE) мощностью 80 л.с. и 88-сильным 1,4-литровым (CR14DE) бензиновыми двигателями, а также заимствованный у Renault 1,5-литровым турбодизелем (K9K).
 Конкретно это поколение К12 выпускалось с 2002 года по 2010. Машина имеет весьма классическую схему электрооборудования, когда минус подключен к кузову, а плюс подводится к энергопотребителям через предохранители и силовые реле. Именно о них и пойдет речь в моей статье.

 Начнем наше описание с предохранителей и реле в моторном отсеке. Всего в моторном отсеке расположено 3 блока. Начну с самого большого. Схематично самый большой блок с реле и предохранителями в Nissan March (Micra) K12 выглядит так.

Предохранители и реле Nissan March (Micra) K12 2002-2010 в моторном отсеке

Теперь переходим к расшифровке реле и предохранителей в блоке.

1

Блок управления кондиционером — за панелью управления отопителем

2

Датчик солнечного света (система кондиционирования)

3

Датчик температуры воздуха на впуске (кондиционер/отопитель)

4

Датчик удара (SRS)

5

Датчик удара, со стороны водителя- под сиденьем

6

Датчик удара, со стороны пассажира — под сиденьем

7

Блок управления противоугонной систем ой – если установлен

8

Аккумуляторная батарея

9

Реле центрального замка — «keyless entry», если есть

10

Диагностический разъем (DLC)

11

Реле нагревателя охлаждающей жидкости — дизель

12

Блок предохранителей/реле, моторный отсек 1

13

Блок предохранителей/реле, моторный отсек 2

14

Блок предохранителей/реле, моторный отсек З

15

Блок предохранителей/реле, моторный отсек 4 — дизельный двигатель

16

Блок предохранителей/реле приборная панель

17

Дополнительный предохранитель (Main250A) — аккумуляторная батарея

18

Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя

19

Звуковой сигнал — за решеткой радиатора

21

Транспондер иммобилайзера- замок зажигания

24

Многофункциональный блок управления 2 — функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель/омыватель лобового стекла

25

Блок управления навигационной системы — в блоке аудиосистемы (если есть)

26

Датчик температуры окружающего воздуха

27

Выключатель запрещения запуска — на КПП

28

Блоку правления усилителем рулевого управления

29

Электронный блок управления SRS

30

Электронный блок управления КПП

31

Маршрутный компьютер



Второй блок в моторном отсеке.



И далее расшифровка предназначение предохранителей…

1

Реле обогревателя заднего стекла

2

Реле системы управления двигателем

3

Реле ближнего света фар

4

Реле передних противотуманных фар

5

Реле стартера

6

—

7

Реле электродвигателя вентилятора системы охлаждения — высокая скорость

8

Реле электродвигателя вентилятора системы охлаждения- низкая скорость

9

Реле основных цепей зажигания

F31

—

F32

—

F33

(10А) Правая фара — дальний свет, система освещения в дневное время- если есть

F34

(10А) Дальний свет- левая фара, система освещения в дневное время- если есть

F35

(10А) Задний правый габарит

F36

(10А) Задний левый габарит

F37

—

F38

(20А) Очиститель лобового стекла

F39

(15А) Ближний свет- левая фара, система освещения в дневное время — если есть

F40

(15А) Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар

F41

(10А) Реле кондиционера

F42

—

F43

—

F44

—

F45

(15А) Реле обогревателя заднего стекла

F46

(15А) Реле обогревателя заднего стекла

F47

(15А) Реле топливного насоса

F48

(10А) Электронный блок управления КПП

F49

(10А) Анти блокировочная система тормозов (ABS)

F50

(10А) Выключатель запрещения запуска

F51

(20А) Реле блока управления дроссельной заслонкой

F52

(20А) Управление двигателем

F53

(10А) Подогреваемые кислородные датчики

F54

(10А) Форсунки

F55

(20А) Противотуманные фары

 Третий блок самый маленький. Здесь установлены силовые предохранители.

F1

(80А) Электронный блоку правления ABS

F2

(80А) Многофункциональный блок управления 1

F3

(60А) Блок предохранителей/реле — моторный отсек 1 (F45-F46),(F51-F52), реле основных цепей зажигания

F4

(80А) Блок предохранителей/реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя

…теперь переходим к предохранителям в салоне.

Предохранители и реле Nissan March (Micra) K12 2002-2010 в салоне

Декоративная крышка закрывающая предохранители в салоне находится у водительской двери. Не важно это автомобиль Nissan March или Micra, то есть право или леворульный. На фотографии можно оценить примерное расположение предохранителей.

Схематично блок можно представить так.

Что относительно расшифровки предохранителей, то она следующая.

1

Реле дополнительного оборудования

2

Реле электродвигателя вентилятора отопителя

F1

(15А) Очиститель лобового стекла

F2

(10А) Индикаторы комбинации приборов

F3

(10А) Система SRS

F4

(10А) Многофункциональный блок управления 1, диагностический разъем(ОЮ)

F5

(10А) Выключатель стоп-сигналов (датчик положения педали тормоза), система ABS, стоп-сигналы

F6

(10А) Центральный замок, противоугонная система, система кондиционирования

F7

(10А) Многофункциональный блок управления 1

F8

(10А) Индикаторы комбинации приборов, диагностический разъем (DLC)

F9

(15А) отопитель/кондиционер

F10

(15А) отопитель/кондиционер

F11

(15А) предохранитель прикуривателя nissan micra, nissan march

F12

(10А) Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида на дверях, маршрутный компьютер

F13

(10А) Обогреватель заднего стекла

F14

(10А) Лампы системы освещения в дневное время

F15

(10А) Подогреватель сидений

F16

(10А)Кондиционер

F17

(10А) Противоугонная система, центральный замок, лампы освещения салона

 На этом можно считать информацию о предохранителях и реле Nissan March (Micra) поколения K12, 2002-2010 годов выпуска достаточно полной, чтобы разобраться с тем, какой же из предохранителей за что отвечает. Ведь если что-то и отказывает в электрике машины, то в первую очередь необходимо обращать внимание именно на предохранители.

Предохранители ниссан марч и реле с описанием схем и назначения элементов К11 К12

Nissan March относится к городским малолитражным переднемоторным автомобилям. Данная модель является японским братом – близнецом европейской версии Ниссан Микра. Выпускается с 1982 года. На текущее время в производстве 7-ое поколение. Первое имеет маркировку кузова К10, второе – К11, третье – К12 и т. д. В нашем материале Вы можете найти описание блоков предохранителей и реле ниссан марч для 2 (к11) и 3 (к12) поколения, выпускавшиеся в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах, а так же их схемы и описание назначения элементов.

Содержание

  • 1 К11
    • 1.1 Общая схема
    • 1.2 Описание реле
    • 1.3 Предохранители в салоне
    • 1.4 Предохранители под капотом
  • 2 К12
    • 2. 1 Общее расположение блоков
    • 2.2 Предохранители в салоне
    • 2.3 Предохранители под капотом
      • 2.3.1 Блок с реле за фарой
      • 2.3.2 Дополнительные блоки

К11

Общая схема

Места расположения блоков с предохранителями и реле

Описание реле

  1. Реле вентилятора радиатора
  2. Реле переключателя селектора диапазонов
  3. Реле CVT
  4. Реле кондиционера
  5. Реле клаксона
  6. Реле увеличения оборотов х.х.
  7. Реле фар/передних противотуманных фар
  8. Реле обогревателя заднего стекла
  9. Реле сигнала
  10. Реле дополнительного электрооборудования
  11. Реле зажигания-1
  12. Реле зажигания-2
  13. Запасной предохранитель
  14. Прерыватель
  15. Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
  16. Реле E. G. I.
  17. Реле очистителя заднего стекла
  18. Реле заднего противотуманного фонаря
  19. Реле зажигания-3
  20. Реле заднего противотуманного фонаря (в зависимости от модели)
  21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

Предохранители в салоне

Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо

Вариант 1

Схема

Описание

F1(20 А) Электродвигатель вентилятора кондиционера – отопителя
F2—
F3(10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла
F4(10А) Реле звукового сигнала
F5(15А) Реле противотуманных фар
F6(10А) Система кондиционирования, выключатель запрещения запуска
F7(7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем
F8(10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска (“PVN”), фонари заднего хода
F9(15А) Очиститель омыватель заднего стекла
F10(15А) Аудиосистема
F11(7,5А) Выключатель аварийной сигнализации
F12(7,5А) Электронный блок управления ABS
F13(15А) Предохранитель прикуривателя ниссан марч к11
F14(10А) Стоп-сигналы
F15(10А) Выключатель аварийной сигнализации
F16(10А) Электронный блок управления КПП
F17(15А) Реле топливного насоса
F18(10А) Подогреватель сидений
F19(20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла
F20(7,5А) Система управления двигателем, блок управления иммобилайзером
F21—
F22(10А) Электронный блок управления SRS
F23(10А) Очиститель омывательи лобового стекла
F24(10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка
F25(10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу
F26(7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем
F27—
F28—
F29(15А) Реле задержки омывателя фар

За прикуриватель отвечает предохранитель номер 13 на 15А.

Вариант 2

Фото схема

Обозначение

  • 10А Стартер
  • 10А Зажигание
  • 10А Освещение салона
  • 10А Стоп сигналы
  • 10А Сигнал
  • 15А Противотуманные фары
  • 10А Аварийная сигнализация
  • 10А Габариты
  • 10А Поворотники
  • 10А Приборная панель
  • 10А АБС
  • 10А Электро усилитель руля
  • 10А Подушки безопастности
  • 10А Двигатель
  • 10А Топливный насос
  • 10А A/T Control
  • 10А Кондиционер
  • 15А Электро двигатель печки
  • 10А Аудиосистема
  • 15А Прикуриватель
  • 20А Передние дворники
  • 10А Зеркала и задние дворники
  • 15А Обогрев заднего стекла

Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.

Предохранители под капотом

Актуальное описание находится на крышке блока.

Вариант 1

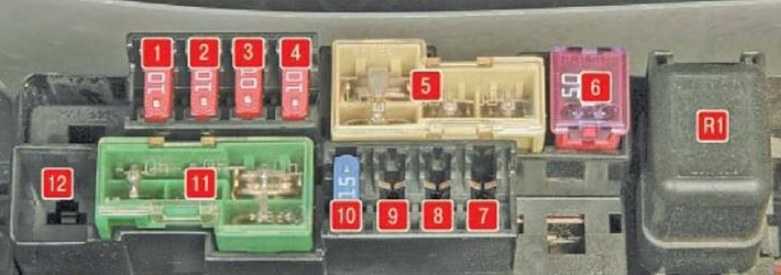

Фотография

Схема

Расшифровка

F1(30А) Блок управления свечами накаливания — дизель
F2—
F3(10А) Задние габариты
F4(15А) Правая фара
F5(15А) Левая фара
F6(25А) Электропривод стеклоподъемников, блок управления центральным замком
F7(15А) Запасной
F8—
F9(25А) Электродвигатель вентилятора системы охлаждения
F10(10А) Запасной
F11(15А) Кондиционер
F12(30А) Антиблокировочная система тормозов (ABS)
F13(30А) Замок зажигания
F14(25А) Управление двигателем
F15(65А) Распределение питания аккумуляторной батареи

Вариант 2

Фотография

Схема

Назначение

F1(40А) Электронный блок управления ABS
F2(30А) Замок зажигания
F3(40А) Электронный блок управления ABS
F4(80А) Распределение питания аккумуляторной батареи
F5(30А) Электродвигатель вентилятора системы охлаждения
F6(30А) Электропривод стеклоподъемников, блок управления центральным замком
F7(30А) Управление двигателем
F8—
F9(60А) Блок управления свечами накаливания — дизель
F10—
F11—
F12—
F13—
F14—
F15(10А) Генератор
F16(10А) Задние габариты
F17(15А) Левая фара
F18(15А) Правая фара
F19(15А) Кондиционер

К12

Общее расположение блоков

Схема

Описание

1Блок управления кондиционером — за панелью управления отопителем
2Датчик солнечного света (система кондиционирования)
3Датчик температуры воздуха на впуске (кондиционер/ отопитель)
4Датчик удара (SRS)
5Датчик удара, со стороны водителя- под сиденьем
6Датчик удара, со стороны пассажира — под сиденьем
7Блок управления противоугонной систем ой – если установлен
8Аккумуляторная батарея
9Реле центрального замка — “keyless entry”, если есть
10Диагностический разъем (DLC)
11Реле нагревателя охлаждающей жидкости — дизель
12Блок предохранителей и реле, моторный отсек 1
13Блок предохранителей и реле, моторный отсек 2
14Блок предохранителей и реле, моторный отсек З
15Блок предохранителей и реле, моторный отсек 4 — дизельный двигатель
16Блок предохранителей и реле приборная панель
17Дополнительный предохранитель (Main250A) — аккумуляторная батарея
18Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя
19Звуковой сигнал — за решеткой радиатора
21Транспондер иммобилайзера- замок зажигания
24Многофункциональный блок управления 2 – функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель омыватель лобового стекла
25Блок управления навигационной системы — в блоке аудиосистемы (если есть)
26Датчик температуры окружающего воздуха
27Выключатель запрещения запуска — на КПП
28Блоку правления усилителем рулевого управления
29Электронный блок управления SRS
30Электронный блок управления КПП
31Маршрутный компьютер

Предохранители в салоне

Находится в панели приборов за защитной крышкой. Подробнее смотрите пример К11.

Фотография

Схема

Обозначение

1Реле дополнительного оборудования
2Реле электродвигателя вентилятора отопителя
F1(15А) Очиститель лобового стекла
F2(10А) Индикаторы комбинации приборов
F3(10А) Система SRS
F4(10А) Многофункциональный блок управления 1, диагностический разъем
F5(10А) Выключатель стоп-сигналов (датчик положения педали тормоза), система ABS, стоп-сигналы
F6(10А) Центральный замок, противоугонная система, система кондиционирования
F7(10А) Многофункциональный блок управления 1
F8(10А) Индикаторы комбинации приборов, диагностический разъем (DLC)
F9(15А) Отопитель кондиционер
F10(15А) Отопитель кондиционер
F11(15А) Предохранитель прикуривателя nissan march
F12(10А) Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида на дверях, маршрутный компьютер
F13(10А) Обогреватель заднего стекла
F14(10А) Лампы системы освещения в дневное время
F15(10А) Подогреватель сидений
F16(10А) Кондиционер
F17(10А) Противоугонная система, центральный замок, лампы освещения салона

За прикуриватель отвечает предохранитель номер 11 на 15А.

Предохранители под капотом

Блок с реле за фарой

Фотография

Схема

Расшифровка

Реле

  1. Реле обогревателя заднего стекла
  2. Реле системы управления двигателем
  3. Реле ближнего света фар
  4. Реле передних противотуманных фар
  5. Реле стартера
  6. —
  7. Реле электродвигателя вентилятора системы охлаждения — высокая скорость
  8. Реле электродвигателя вентилятора системы охлаждения – низкая скорость
  9. Реле основных цепей зажигания

Предохранители

F31—
F32—
F33(10А) Правая фара — дальний свет, система освещения в дневное время – если есть
F34(10А) Дальний свет- левая фара, система освещения в дневное время – если есть
F35(10А) Задний правый габарит
F36(10А) Задний левый габарит
F37—
F38(20А) Очиститель лобового стекла
F39(15А) Ближний свет- левая фара, система освещения в дневное время — если есть
F40(15А) Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар
F41(10А) Реле кондиционера
F42—
F43—
F44—
F45(15А) Реле обогревателя заднего стекла
F46(15А) Реле обогревателя заднего стекла
F47(15А) Реле топливного насоса
F48(10А) Электронный блок управления КПП
F49(10А) Анти блокировочная система тормозов (ABS)
F50(10А) Выключатель запрещения запуска
F51(20А) Реле блока управления дроссельной заслонкой
F52(20А) Управление двигателем
F53(10А) Подогреваемые кислородные датчики
F54(10А) Форсунки
F55(20А) Противотуманные фары
Дополнительные блоки

Блок 1

Схема

Назначение

1Реле звукового сигнала
F21—
F22—
F23—
F24(15А) Аудиосистема, навигационная система
F25(10А) Звуковой сигнал
F26(10А) Генератор
F27(10А) Система освещения в дневное время — если есть
F28(10А) —
F29(40А) Электронный блок управления ABS
F30(40А) Реле электродвигателя вентилятора системы охлаждения
F31(40А) Замок зажигания
F32(40А) Нагреватель охлаждающей жидкости
F33(40А) Многофункциональный блок управления 1
F34(30А) Электронный блоку правления ABS
F35(30А) Реле насоса омывателя фар
F36(60А) Электронный блок управления АБС

Блок 2

Схема блока предохранителей высокой мощности

Описание

  • А – 250А Главный предохранитель
  • B – 80А Электронный блоку правления ABS
  • C – 80А Многофункциональный блок управления 1
  • D – 60А Блок предохранителей /реле — моторный отсек 1 (F45-F46),(F51-F52), реле основных цепей зажигания
  • E – 80А Блок предохранителей /реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя

Схема блока предохранителей Nissan March K11 K12 и реле с назначением и расположением

Nissan March относится к малолитражным городским переднемоторным автомобилям. Эта модель является японским братом — близнецом европейской версии Nissan Micra. Выпускается с 1982 года. В настоящее время выпускается 7-е поколение. Первый имеет маркировку кузова К10, второй — К11, третий — К12 и т.д. В нашем материале вы можете найти описание блоков предохранителей и реле Ниссан Марч 2 (к11) и 3 (к12) поколения, выпускаемых в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010, а также их схемы и описание назначения элементы.

Содержание

  • 1 k11
    • 1.1 Местоположения
    • 1,2 Пассажирский отсек
    • 1,3 Компартмены двигателя
  • 2 k12
    • 2.1 Местоположение
    • 2.2 Пассажир. за фарой
    • 2.3.2 Additional boxes

К11

Locations

Locations of fuse and relay boxes

Relay

  1. Radiator fan relay
  2. Range Selector Switch Relay
  3. Relay CVT
  4. Air conditioner relay
  5. Реле звукового сигнала
  6. Реле увеличения скорости h. x.
  7. Реле фар / передних противотуманных фар
  8. Реле обогрева заднего стекла
  9. Сигнальное реле
  10. Реле дополнительного электрооборудования
  11. Реле зажигания-1
  12. Реле зажигания-2
  13. Запасной предохранитель
  14. Прерыватель
  15. Реле топливного насоса (под обшивкой передней двери со стороны водителя)
  16. Реле EGI0
  17. Реле заднего стеклоочистителя 10
    18. 9000
  18. Реле заднего противотуманного фонаря
  19. Реле зажигания-3
  20. Реле заднего противотуманного фонаря (в зависимости от модели)
  21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

Салон

Расположен справа от рулевой рейки, закрыт защитным кожухом. На обратной стороне которого будет схема с описанием элемента

Тип 1

Схема

Обозначение

2010 мотор отопителя
F1
F2 –
F3 (10А/20А) Выключатель обогревателя заднего стекла, реле обогревателя заднего стекла
F4 (10A) ROGREL RELAY
F5 (15A) Реле Hur Lamp
F6 (10A) A / C STACKIT STACKIT IHIBIT InthibIT InthibIT Inthibit Inthibit inhibit Inthibit Inthibit Inthibit Inthibit Inthibit Inthibit inhibit inhibit inhibit inhibit inhibit. (7.5A) Реле центрального замка, управления холостым ходом (ISC) — с АКПП, диагностический разъем
F8 (10A) Реле обогрева заднего стекла — при наличии, центральный замок, блок управления сигналами центрального замка, управление дневным светом блок – при наличии, выключатель запрета пуска («ПВН»), фонари заднего хода
F9 (15A) Rear window washer wiper
F10 (15A) Audio system
F11 (7.5A) Alarm switch
F12 (7.5A) ABS electronic control unit
F13 (15A) Cigarette lighter fuse nissan march k11
F14 (10A) Stop lights
F15 (10A) Hazard switch
F16 (10A) Модуль управления передачей (ECM)
F17 (15A) Реле топливного насоса
F18 (10A). СЕДЕС
F18 (10A). Windshield wiper motor, windshield wiper motor relay
F20 (7.5A) Engine management system, immobilizer control unit
F21 –
F22 (10A) SRS control module
F23 (10А) Очиститель омывателя ветрового стекла
F24 (10А) Э/м клапан отсечки топлива – Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления коробкой передач, иммобилайзер , блок управления сигналами центрального замка
F25 (10A) Блок управления свечами накаливания – Дизель, электроклапан рециркуляции или клапан EGR – Дизель, иммобилайзер, датчик кислорода с подогревом, клапан байпаса холостого хода
F26 (7.5A) Start inhibit switch relay – with automatic transmission, engine management system
F27 –
F28 –
F29 (15A) Headlamp washer реле задержки

Предохранитель №13, 15А, отвечает за прикуриватель.

Тип 2

Схема

Обозначение

  • 10A Starter
  • 10A Ignition
  • 10A Interior lighting
  • 10A Stop signals
  • 10A Signal
  • 15A Fog lights
  • 10A Alarm
  • 10A Dimensions
  • 10A Turn signals
  • 10A Dashboard
  • 10A ABS
  • 10А Электроусилитель руля
  • 10А Подушки безопасности
  • 10А Двигатель
  • 10А Топливный насос
  • 10А Управление АКПП
  • 10А Кондиционер
  • 15А Электродвигатель печки
  • 10A Audio System
  • 15A Сигарета зажигалка
  • 20A передние дворники
  • 10A зеркала и задние стеклоочистители
  • 15A Заднее окно

Двигатели Compartmen

Occure Opcure могут быть на основе.

Тип 1

Фото

Схема

Назначение

Модуль управления Glow дизельный 30108
F2 –
F3 (10A) Rear dimensions
F4 (15A) RH headlight
F5 (15A) LH headlamp
F6 (25a) Power Windows, Центральный модуль управления блокировкой
F7 (15A) Запас
F8 —
F9 (25A). 0111
F10 (10A) Spare
F11 (15A) Air conditioner
F12 (30A) Anti-lock braking system (ABS)
F13 (30A) Ignition switch
F14 (25A) Engine management
F15 (65A) Battery power distribution

Type 2

The photo

Diagram

Назначение

1
F1 (40A) Контрольный модуль ABS
F2 (30A).
(30A). (80A) Распределитель питания аккумуляторной батареи
F5 (30A) Электродвигатель вентилятора системы охлаждения
F6 (30A) Стеклоподъемники, блок управления центральным замком
F60107 F7 (30A) Engine management
F8 –
F9 (60A) Glow plug control module – diesel
F10 –
F11 –
F12 –
F13 –
F14 –
F15 (10A) Generator
F16 (10A) Rear dimensions
F17 (15A) LH headlamp
F18 (15A) RH headlight
F19 (15A) Air conditioner

К12

Расположение

Схема

Обозначение

9017 80107 Sunlight sensor (air conditioning system)0 8
1 Блок управления кондиционером – за панелью управления отопителем
3 Intake air temperature sensor (air conditioning / heater)
4 Shock sensor (SRS)
5 Impact sensor, driver’s side – под сиденьем
6 Датчик удара со стороны пассажира – под сиденьем
7 Противоугонный блок управления oh – при наличии
Accumulator battery
9 Central locking relay – “keyless entry”, if any
10 Diagnostic connector (DLC)
11 Coolant Heater Relay – Diesel
12 Блок предохранителей и реле, моторный отсек 1
13 Блок предохранителей и реле, моторный отсек 2
14 Блок предохранителей и реле, моторный отсек Z
15 БОЛЬШОЙ БОЛЬШОЙ БОЛЬШОЙ И РЕЛЕРСКИЙ БОХАЦИЯ 4 — Дизельный двигатель
16 Предохранитель и ретрансляционная коробка
17 (Main250A)
17 (Main250A)
17 (MAIN250A)
17. Резистор двигателя вентилятора отопителя – в двигателе вентилятора отопителя
19 Звуковой сигнал – за решеткой радиатора
21 Транспондер иммобилайзера – замок зажигания
24 Многофункциональный блок управления 2 – функции: центральный замок, электрические стеклоподъемники, сигнализация, обогрев заднего стекла, блок управления иммобилайзером, указатели поворота, освещение салона, противотуманки, очиститель заднего стекла, очиститель омывателя ветрового стекла
25 Блок управления навигацией – в блоке аудиосистемы (при наличии)
26 Датчик температуры окружающего воздуха
27 Выключатель запрета запуска – на КПП
28 Power steering control unit
29 SRS electronic control unit
30 Electronic gearbox control unit
31 Trip computer

Passenger compartment

Находится в приборной панели за защитной крышкой. Подробности см. в примере K11.

Фото

Схема

Задание

907 (10A). Диагностический разъем (DLC) 907 (15ALTED FIRTHATENTATE 9079 907 (15ALTED. 0108
1 Relay accessories
2 Heater blower motor relay
F1 (15A) Windshield wiper
F2 (10A) Instrument cluster indicators
F3 (10A) Система SRS
F4 (10A) Многофункциональный блок управления 1, диагностический разъем
F5 (10A) Датчик положения стоп-сигналов, педаль ABS, датчик положения стоп-сигналов
F6 (10A) Центральная блокировка, анти-кражаная система, система кондиционирования воздуха
F7 (10A) Модуль контроля надфункционального управления 1
F8
F9 (15a) Нагреватель воздушный кондиционер
F10 (15A) Кондиционер воздуха
F11
F11 (15ALTERTET
F11
F12 (10A) Audio system, navigation system, anti-theft system, electric door mirrors, trip computer
F13 (10A) Heated rear window
F14 (10A) Дневные бегущие лампы
F15 (10a) Нагреваемые сидень0108

Предохранитель №11 на 15А отвечает за прикуриватель.

ДВИГАТЕЛЬНАЯ БОПАРТЕНИЯ

Коробка с реле за фаром

Диаграмма Photo

  • . реле

  • Реле передних противотуманных фар
  • Реле стартера
  • —
  • Реле моторного реле охлаждающего вентилятора — высокая скорость
  • Реле моторного вентилятора охлаждения — Низкая скорость
  • для основных цепей зажигания

    • Предохранители

    F311108

    F311108

    F311108

    F311108

    9
    —
    — 907 (10A). 0111 907 (20.908
    . –
    F33 (10A) Правая фара – дальний свет, система дневного освещения – при наличии
    F34 (10A) Дальний свет – левая фара, система дневного освещения – при наличии
    F35 (10A) Right tailgate
    F36 (10A) Rear left-hand side marker
    F37 –
    F38 (20A) Windshield wiper
    F39 (15A) Ближний свет — левая фара, система дневного освещения — при наличии
    F40 (15A) Ближний свет — правая фара, система дневного освещения — при наличии, корректор фар
    F41 (10A) A / C relay
    F42 –
    F43 –
    F44 –
    F45 (15A) Heated rear реле Window
    F46 (15a) Реле с подогревом заднего окна
    F47 (15A) Реле топливного насоса
    F48
    F49 (10A) Система антиблокировки (ABS)
    F50 (10A) Start Inhibit Switch
    F51 (20A) Throttle Control Droptle. (20a) Управление двигателями
    F53 (10A) Огромные датчики кислорода
    F54 (10A) Инжекторы
    F55 (20A 908 907 (20.908 ( (20.908 (
    (
    .0281
    Additional boxes

    Box 1

    Diagram

    Appointment

    60916 00108
    1 Horn relay
    F21 –
    F22 –
    F23 –
    F24 (15A) Аудиосистема, навигационная система
    F25 (10A) Звуковой сигнал (10A) Generator
    F27 (10A) Daytime lighting system – if equipped
    F28 (10A) –
    F29 (40A) ABS control module
    F30 (40A) Cooling fan motor relay
    F31 (40A) Ignition switch
    F32 (40A) Coolant heater
    F33 (40A) Multifunction control module 1
    F34 (30A) ABS electronic board
    F35 (30A) Headlamp washer pump relay
    F36 (60A) ABS electronic control unit

    Box 2

    Схема блока предохранителей высокой мощности

    Описание

    • A – 250A Главный предохранитель
    • B – 80A Электронная плата ABS
    • C – 80A 1 Многофункциональный блок управления0012
    • D — Блок предохранителей/реле 60А — моторный отсек 1 (F45-F46), (F51-F52), реле главной цепи зажигания
    • E — Блок предохранителей/реле 80А — приборная панель (F5-F8), (F14) , (F17), Вспомогательное реле, Реле электровентилятора отопителя

    Микра не заводится! | Спортивный клуб «Микра»

    JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
