Схема генератора на «Волгу» и «Газель»

На «Волгу» и «Газель» ставился двигатель ЗМЗ 402.

Для этого варианта автомобилей применялся генератор типа 161.3701 КЗАТЭ или 191.3771 АТЭ1 (Элтра)

Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным. Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

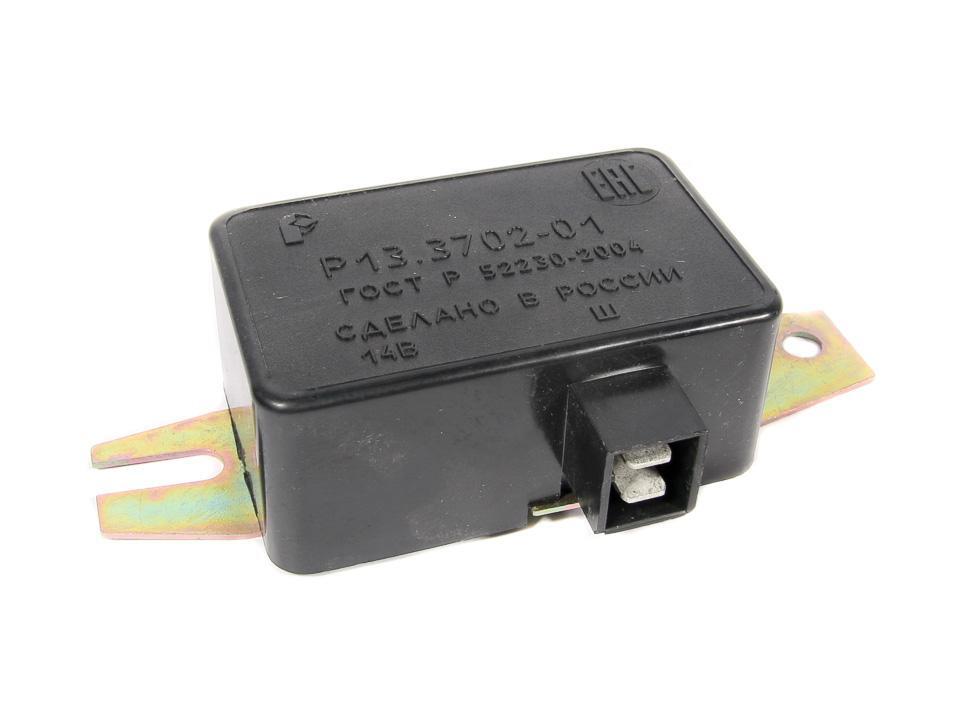

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

Схема генератора на «Волгу» с двигателем 402

Схема генератора на «Газель» с двигателем 402

Монтажная схема здесь

Схема отличается тем, что в ней для контроля за работой генератора применяется вольтметр, а в схеме «Волги» Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 15\1, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 15\1 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор. Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. При подключении внешних потребителей, все питается от генератора.

Принцип действия генератора

Выпрямитель (диодный мост), состоит из шести диодов, которые проводят ток обмотки только в одну строну, так происходит выпрямление.

Магнитное поле создается электрическим током. Для этого внутри ротора вставлена обмотка, которая называется обмотка возбуждения. Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора.

Щетки генератора

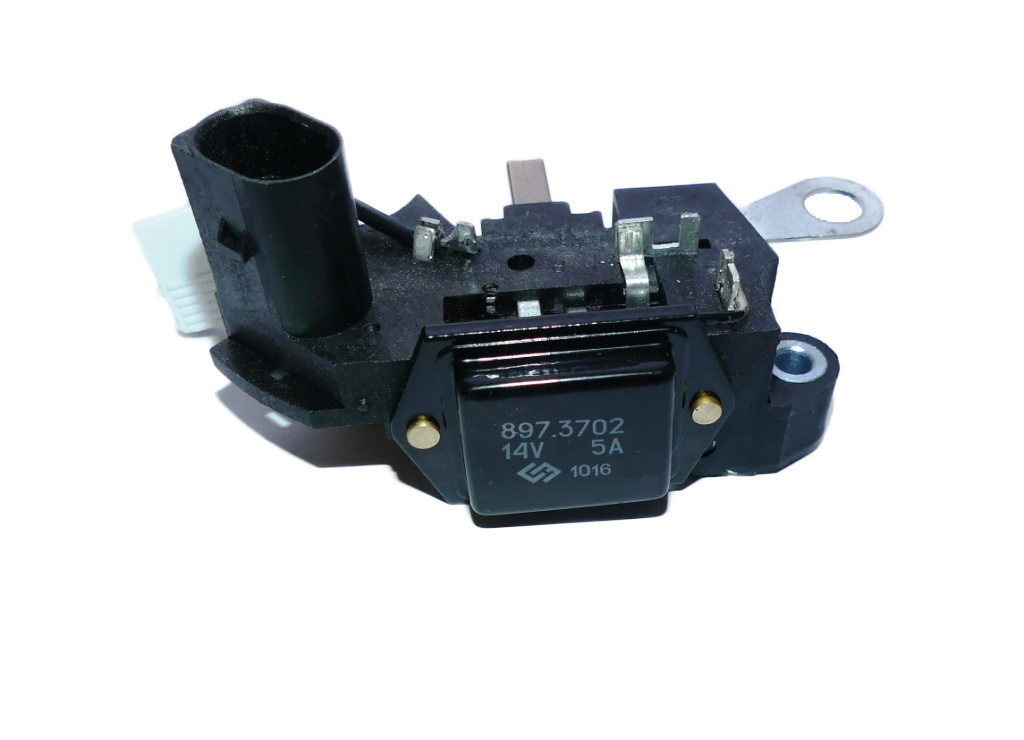

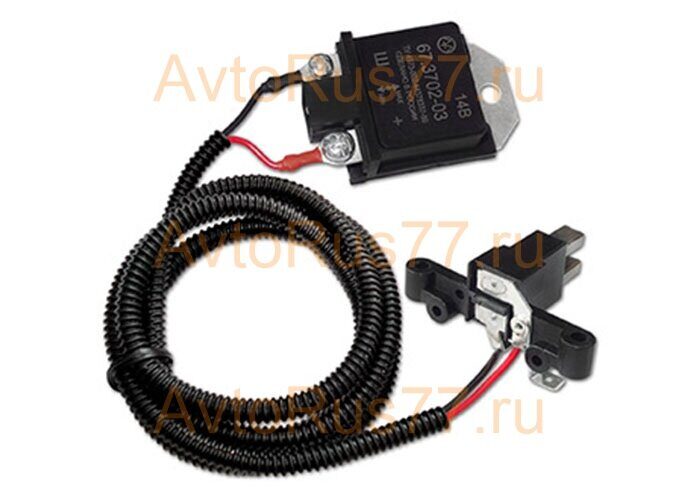

Регулятор напряжения

Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Поэтому во всех автомобильных генераторах предусмотрено подержание напряжения на заданном уровне при изменении числа оборотов двигателя. Кроме того, при  включении приборов увеличивается ток нагрузки  а чем больше ток, тем ниже становится напряжение. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.

Какое должно быть напряжение?

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора поддерживается на уровне 14, 2 – 13, 8 Вольта. Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.  Напряжение на заданном уровне поддерживает регулятор напряжения.

Если генератор неисправен то разряжен или плохо заряжен аккумулятор

От этого возможны такие случаи:

Стартер тяжело крутит, но, все-таки, заводит.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает.

С утра стартер медленно крутит и с трудом заводит двигатель.

Машина постоит и уже не заведешь

Заводится только с толкача

Все погасло и полная тишина

Лампочки тускло светятся и сигнал слабый

Если напряжение стало выше  15 Вольт, это уже перезаряд

Аккумулятор становится мокрый и чувствуется запах кислоты

Обычно перезаряд происходит, если пробит регулятор напряжения, на «Волге» и «Газели» это внешнее устройство и его легко заменить.

Что же делать, если напряжение стало ниже и есть подозрение, что генератор не работает.

Чтобы понять в чем дело надо завести машину. Например, поставить проверочный аккумулятор, или завести с толкача.

Дело может быть: в стартере, в аккумуляторе, в проводке или в генераторе. Сначала надо поставить проверочный аккумулятор. Если заведется нормально, то стартер и проводка в норме. Проверим генератор. Стрелка собственного вольтметра должна быть на зеленой шкале. Вольтметром надо проверить напряжение на аккумуляторе. Напряжение должно быть 13, 6 – 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта. Если так, то генератор исправен. Если напряжение ниже, то зарядка слабая или ее нет. Сначала надо убедиться, что ремень натянут хорошо. Потом померить напряжение на выходе генератора, оно должно быть 13, 6 – 14 Вольт. Если при этом на аккумуляторе оно ниже, то оборван предохранитель 60 А, или контакты блока предохранителей заржавели.

Это частая проблема на старых «Газелях. Ток зарядки идет от плюса генератора на плюс аккумулятора через предохранитель 60А. Это место быстро ржавеет и на  контактах предохранителя падает целый Вольт или полтора. Блок силовых предохранителей лучше поставить новый.

Если напряжение на выходе генератора близко к 12 Вольтам, то генератор не работает, зарядки нет и аккумулятор садится.

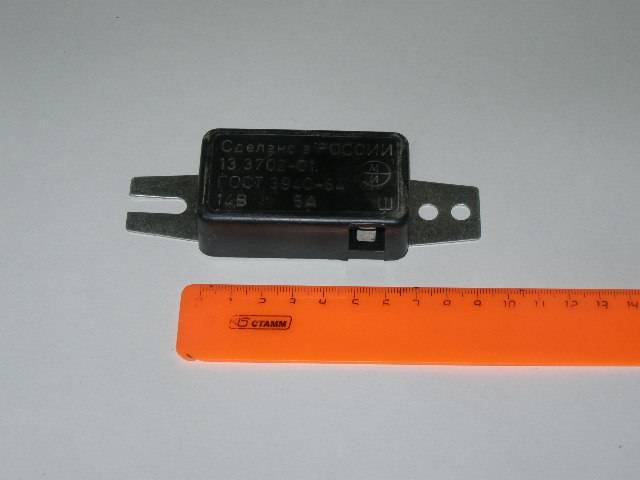

Поменяем регулятор напряжения, поставим проверочный. Если генератор заработал и на аккумуляторе появилось нормальное напряжение, то все ясно, надо просто поменять регулятор напряжения. Покупаем регулятор 13.3702 или его аналог. Если замена регулятора не помогла, то проблема в самом генераторе или в проводке.

Если с проверочным регулятором генератор не заработал, то сначала, проверим, приходит ли плюс на щетки генератора и на регулятор напряжения. Можно проверить вольтметром, или контрольной лампочкой. Надо вынуть разъем из щеток генератора и из регулятора напряжения.

Прежде чем снимать генератор проверим его еще раз. Надо взять два провода с «мамой», надеть их на клеммы щеток вместо разъема, один (любой) провод на плюс аккумулятора, другой на минус и завести двигатель. Напряжение на выходе генератора подскочит до 16 и более вольт, генератор работает, выключаем двигатель и думаем дальше. Если напряжение не появилось, то генератор точно не работает и его придется снимать.

Поставим снятый генератор на стол и крутанем за шкив, если слышен рокот, то подшипники надо менять.

Если у генератора большой пробег, то подшипники надо менять в любом случае.

Разберем генератор:

Если генератор залит, весь в масле и грязи. отгоревший, или разболтанный силовой вывод, сгоревшая обмотка, отгоревшие или ржавые концы обмотки, изношенный медные кольца на роторе,  то лучше сразу обменять генератор на восстановленный.

Если на вид все нормально, генератор сухой и чистый, то неисправен диодный мост, или обрыв обмотки статора или ротора.

Проверяем диодный мост любым цифровым (или стрелочным) тестером. Всего шесть диодов. Замеряем проводимость каждого в одну, а потом в другую сторону. Если проверяем сопротивление стрелочным прибором, то в одном подключении стрелка отклоняется сильно, а при обратном подключении слабо, или не отклоняется диод исправен. Если отклоняется при одном и при другом подключении или не отклоняется вообще, диод неисправен и диодный мост надо заменить.

Обмотку статора надо проверить на пробой на массу. Сопротивление между любым выводом и массой (железом) должно быть очень большим (не должно прозваниваться)

Проверяем целостность обмотки. Сопротивление между тремя выводами обмотки должно быть очень маленьким (все должно прозваниваться).

Если есть пробой или обрыв, то обмотку придется заменить (проще заменить генератор)

Проверяем обмотку ротора. Сопротивление между медными кольцами ротора должно быть 2,5- 3 Ома. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. При попытке поставить похожий ротор, может оказаться, что он не подойдет. Проще заменить генератор.

Таким образом, ремонт генератора – это замена диодного моста и замена подшипников

 в остальных случаях выгоднее обменять на восстановленный. .

В некоторых случаях подшипники настолько заржавевшие, что их невозможно снять, это тоже повод поменять генератор на восстановленный.
