Стартер / ВАЗ 2101 / устройство ВАЗ

• 1. Шестерня привода;
• 2. Упорное полукольцо обгонной муфты;
• 3. Ролик обгонной муфты;
• 4. Центрирующее кольцо обгонной муфты;
• 5. Наружное кольцо обгонной муфты;
• 6. Кожух обгонной муфты;
• 7. Ось рычага привода включения шестерни стартера;
• 8. Уплотнительная заглушка крышки стартера;
• 9. Рычаг привода включения шестерни стартера;
• 10. Тяга якоря реле;
• 11. Крышка стартера со стороны привода;
• 12. Возвратная пружина якоря реле;
• 13. Якорь реле стартера;
• 14. Скользящая втулка;
• 15. Передний фланец реле;
• 16. Обмотка реле;
• 17. Стержень якоря;
• 18. Скользящая втулка стержня якоря;
• 19. Сердечник реле;
• 20. Фланец сердечника;
• 21. Щека каркаса обмотки реле;
• 22. Пружина стержня якоря;
• 23. Стяжной болт реле стартера;
• 24. Контактная пластина;
• 25. Верхний контактный болт;
• 26. Крышка реле;
• 27. Нижний контактный болт;
• 28. Крышка стартера со стороны коллектора;
• 29. Внутренняя изолирующая пластина положительного щеткодержателя;
• 30. Тормозной диск крышки;
• 31. Тормозной диск вала якоря;
• 32. Клемма щетки стартера;
• 33. Коллектор;
• 34. Пружина щетки:
• 35. Щеткодержатель;
• 36. Щетка стартера;
• 37. Вал якоря;
• 38. Втулка крышки стартера;
• 39. Шунтовая катушка обмотки статора;
• 40. Полюс статора;
• 41. Корпус стартера:
• 42. Обмотка якоря;
• 43. Ограничитель хода выключения шестерни:
• 44. Ограничительный диск хода шестерни;
• 45. Поводковое кольцо;
• 46. Центрирующий диск;
• 47. Ступица обгонной муфты;
• 48. Буферная пружина;
• 49. Вкладыш ступицы обгонной муфты;
• 50. Втулка шестерни привода;
• 51. Ограничительное кольцо хода шестерни;
• 52. Стопорное кольцо;
• 53. Упорная шайба вала якоря;
• 54. Регулировочная шайба осевого свободного хода;
• 55. I.Схема работы обгонной муфты;
• 56. II.Схема включения стартера.

Для пуска двигателя применяется стартер СТ-221 мощностью 1, 3 кВт, с электромагнитным включением шестерни привода, с роликовой обгонной муфтой и дистанционным управлением. С 1986г. на автомобилях устанавливается взаимозаменяемый стартер 35.3708 с двухобмоточным тяговым реле и торцевым коллектором. Стартер СТ-221 представляет собой четырехшеточный, четырехполюсный электродвигатель постоянного тока со смешанным возбуждением и состоит из корпуса 41 с обмотками возбуждения, якоря с приводом, двух крышек 11 и 28 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя шпильками, ввернутыми в крышку И. Внутри стального корпуса закреплены винтами четыре полюса 40. На полюсы надеты катушки обмотки. Корпус вместе с полюсами и катушками образует статор стартера.

Две катушки обмотки статора являются сериесными, т.е. соединены с обмоткой якоря последовательно, а две другие шунтовыми, присоединенными параллельно обмотке якоря. Поэтому возбуждение стартера и называется смешанным. Оно обеспечивает сравнительно низкую частоту вращения якоря на холостом ходу без нагрузки, что уменьшает износ втулок подшипников вала якоря, облегчает условия работы обгонной муфты и предотвращает разнос якоря. Якорь стартера состоит из вала 37, сердечника с обмоткой 42 из медной ленты и коллектора 33, выполненного в виде пластмассовой втулки с залитыми в ней медными пластинами. Вал якоря вращается в двух металлокерамических втулках 38, запрессованных в крышки стартера и пропитанных маслом. Осевой свободный ход вала якоря регулируется подбором шайб 54 и должен быть в пределах 0,07-0.7 мм (у стартера 35.3708 — не более 0, 5 мм). На переднем конце вала якоря установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение обгонной муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Иначе может произойти выброс обмотки якоря из пазов сердечника из-за «разноса» чрезмерно высокой частоты вращения якоря маховиком работающего двигателя. Обгонная муфта состоит из наружного кольца 5 с роликами 3 и внутреннего кольца, объединенного с шестерней 1 привода. Наружное кольцо имеет три паза с отверстиями, в которых находятся стальные ролики с пружинами, плунжерами и направляющими стержнями. Лазь для роликов — с переменной шириной. В широкой част* паза ролики могут свободно вращаться, а в узкой — заклиниваются между наружным и внутренним кольцами. Электромагнитное тяговое реле стартера служит для ввода шестерни привода в зацепление с венцом маховика и для замыкания цепи питания обмоток якоря и статора. Магнитную систему реле образуют фланцы 15 и 20, ярмо (окружающее обмотку) и сердечник 19, запрессованный во фланец 20. На каркасе из латунной трубки и пластмассовых щек намотана катушка реле. На стартерах выпуска 1981г. имеется две обмотки: удерживающая и втягивающая. Обе обмотки намотаны в одну сторону. Начала обмоток припаяны к штекеру «50». Конец удерживающей обмотки приварен к фланцу 20 реле (т.е. соединен с «массой»), а конец втягивающей обмотки соединен с нижним контактным болтом 27 реле. Стартер 35.3708 отличается от стартера СТ-221 применением торцевого коллектора и обмотками статора. Торцевой коллектор выполнен в виде пластмассового диска с залитыми в нем медными пластинами. Такой коллектор способствует более стабильной и длительной работе щеточного контакта, уменьшается расход меди, и снижается масса стартера. Обмотка статора состоит из трех сериесных и одной шунтовой катушки, что позволило увеличить крутящий момент якоря. В остальном конструкция стартера 35.3708 такая же, как у стартера СТ-221. Работа стартера. При повороте ключа в положение И («Стартер») замыкаются контакты «30» и «50» выключателя зажигания, и через обмотки тягового реле начинает протекать ток. Под действием этого тока возникает магнитное усилие около 10-12 кгс, втягивающее якорь реле до соприкосновения с сердечником 19.

При этом контактная пластина замыкает контакты 25 и 27. У стартера с двухобмоточным тяговым реле при замыкании контактных болтов втягивающая обмотка обесточивается, так как оба ее конца оказываются со единенными с «плюсом» аккумуляторной батареи. Поскольку якорь уже втянут в реле, то для удержания якоря в этом положении требуется сравнительно небольшой магнитный поток, который и обеспечивает одна удерживающая обмотка. Передвигаясь, якорь реле через рычаг 9 перемешаем обгонную муфту с шестерней. Ступица обгонной муфты, проворачиваясь на винтовых шлицах вала якоря стартера, поворачивает также и шестерню 1, что облегчает ее ввод в зацепление с венцом маховика. Кроме того, фаски на боковых кромках зубьев шестерни и венца маховика, а также буферная пружина, передающая усилие от рычага 9 ступице 47 муфты, облегчают ввод шестерни в зацепление и смягчают удар шестерни в венец маховика. Через замкнутые контакты реле идет ток питания статора и якоря. Якорь стартера начинает вращаться вместе со ступицей 47 и наружным кольцом обгонной муфты. Поскольку ролики муфты смещены пружинами в узкую часть паза наружного кольца, а шестерня тормозится венцом маховика, то ролики заклиниваются между кольцами обгонной муфты, и крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика. После пуска двигателя частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо обгонной муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 5, сжимая пружины плунжеров. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера. После возвращения ключа в положение 1 («Зажигание») цепь питания обмоток тягового реле размыкается. Якорь реле под действием пружины 12 возвращается в исходное положение, размыкая контакты 25 и 27 и возвращая обгонную муфту с шестерней в исходное положение. Пружина 12 через рычаг, диск 44 и ограничитель 43 давит на якорь в сторону крышки 28. Стальной тормозной диск 31 вала якоря упирается в тормозной диск 30 крышки, и якорь быстро прекращает вращение. У стартера 35.3708 торможение якоря происходит за счет трения щеток о коллектор.

Ремонт стартера ВАЗ 2101 — Ремонт ваз своими руками

Если ВАЗ 2101 перестал заводиться, то одной из причин этого может быть поломка стартера. В этой статье написана инструкция того, как своими руками осуществить ремонт этого устройства. Также в помощь автолюбителям представлены некоторые фотографии.

Будем рассматривать:
1. Неисправности стартера;
2. Ремонт стартера:
— Разборка и диагностика;
— Ремонт;
— Сборка.
3.

Установка.

Немного диагностики. Если при проворачивании ключа зажигания стартер издает щелчок и больше ничего не происходит, то проблема во втягивающем цилиндре. Его можно отремонтировать своими руками, можно приобрести новый и установить его. Также неисправностью втягивающего цилиндра может быть вызван треск из стартера, при попытке завести двигатель. Обратите внимание на эти моменты.

Неисправности стартера

Совет! Перед ремонтом желательно иметь необходимый инструмент. Отвертки, ключи гаечные, небольшой ножик для зачистки, а также смазку, наждачную бумагу.

Стартер на ВАЗ 2101 может иметь достаточно много неисправностей

Вот несколько из них:
— вал стартера не вращается;
— вращается, но не входит в зацепление в маховиком;
— ничего не происходит при повороте ключа зажигания;
— якорь вращается слишком медленно;
— шестерня стартера не высвобождается из зацепления с маховиком.

Ремонт стартера ВАЗ 2101 своими руками – процесс не сложный и дальше представлена инструкция по разборке и ремонту.

Ремонт стартера

Разборка и диагностика

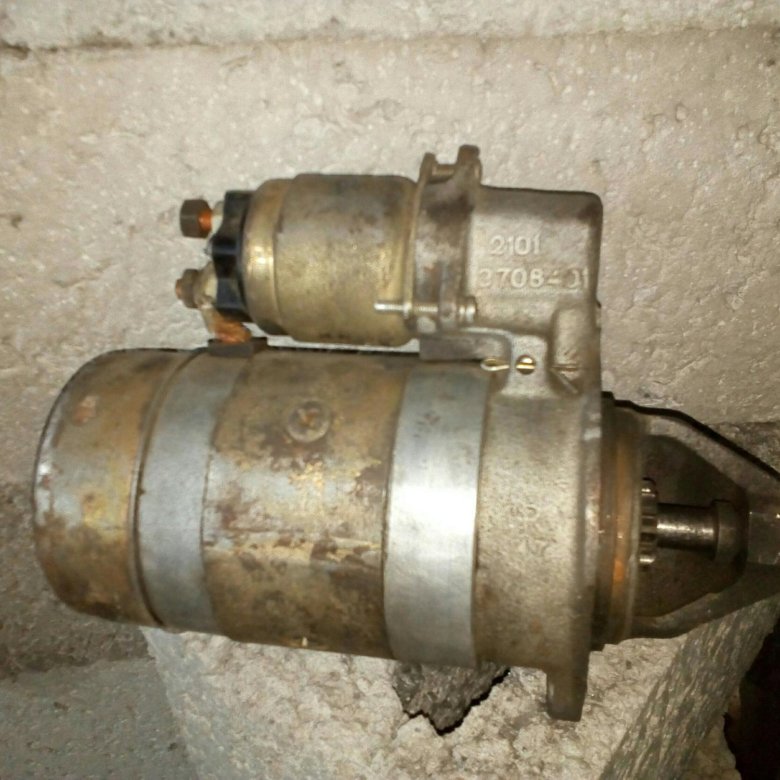

Итак, перед нами ВАЗ 2101, стартер, ремонт которого и будет осуществляться. Далее по пунктам процесс осуществления снятия стартера с автомобиля.

Обратите внимание. При снятии стартера заранее отключите минусовую клемму с аккумуляторной батареи. Это поможет избежать замыканий в случае контакта ключа, которым снимается стартер, с корпусом автомобиля. Забрызгайте WD-40 крепежные болты стартера – их будет значительно легче откручивать.

Приступим:
1. Первым делом снимите воздушный фильтр с карбюратора автомобиля. Это делается для удобства. Открутите болты его крепления и снимите его.

Совет! На автомобиле ВАЗ 2101 есть одна интересная особенность. Снятию ремонтируемого устройства, т.е. стартера, могут мешать «штаны». Учитывая это, предварительно лучше взять ключ и открутить 4 гайки крепления. Отпустите «штаны» и вам будет удобнее снимать стартер.

2. Далее необходимо ключом открутить гайки крепления стартера к блоку двигателя.

3. После послабления гаек отодвиньте стартер немного вперед и отсоедините провода, приходящие к нему. Запомните их расположение. Еще лучше, если есть возможность их сфотографировать.

4. Затем, после выполнения этого всего, извлеките стартер.

После того, как стартер снят с двигателя, осуществляем его разборку в следующем порядке.

Совет! При разборке стартера подготовьте маленькую коробочку для того, чтобы складывать туда все детали, так как они мелкие и их легко потерять.

1. Первым делом осуществляем снятие втягивающего цилиндра. Для начала отсоединяем провод, открутив гайку на контактном болту. Накрутите гайку и шайбы обратно на болт, чтобы не потерять.

2. Далее откручиваем отверткой три винта крепления цилиндра к стартеру. Снимаем втягивающий, вынимаем пружину. Теперь снимаем якорь – подтяните его вверх, выведите из зацепления и извлеките.

Втягивающий цилиндр

3. Следующий шаг – снятие защитного кожуха стартера. Отверткой выкручиваем два крепежных винта и снимаем кожух.

4. Потом откручиваем два болта стяжных. Снимаем крышку с корпуса стартера.

5. Выворачиваем винты, которыми крепится обмотки стартера от пластин щеткодержателя.

6. Затем следует снять трубку изолирующую.

7. Разъединяем крышку со стороны коллектора с корпусом стартера.

8. Вынимаем перемычку обмоток стартера из щеткодержателя и извлекаем щетки стартера. Щетки извлекаем отверткой.

9. Заднюю втулку выпрессовываем, используя наставку нужного размера.

10. Далее вынимаем шплинт рычага привода и его ось. Используем отвертку.

11. После снятия резиновой заглушки привод стартера выводится из зацепления с муфтой и снимается.

12. Следом за тем извлекаем рычаг привода стартера.

13. Снимаем шайбу и стопорное кольцо. Будь осторожны – кольцо можно легко потерять.

14. Затем снимается муфта привода с вала якоря стартера.

15. Последний этап – выпрессовка передней втулки из крышки стартера.

Стартер разобран, все детали сложены и не потеряны. Теперь можно приступать к диагностике, ремонту и замене необходимых деталей.

Ремонт стартера своими руками

Проверьте следующие моменты на момент износа:

1. Щетки. Их высота должна быть не менее 12 мм на этом автомобиле. Используйте штанген-циркуль для замера. Если щетки стерлись – их придется заменить.

Щетки стартера

2. Внешним осмотром проверяется обмотка стартера. Не должно быть следов обгорания.

3. Якорь стартера должен быть целым, не должен иметь деформаций, сколов.

Якорь стартера

4. Если на стартере вы обнаружили трещину – это плохой знак. Стартер лучше заменить.

5. Муфта не должна быть изношена. Зубья целые и все на месте.

6. Рассмотрите «пятаки» втягивающего цилиндра. Они должны иметь хороший контакт.

7. Если при включении стартера, он вращается, но не вращает маховик, то причиной тому поломка шестерни («бендикса»). Следует его заменить.

Бендикс

8. Если издается щелчок и стартер не реагирует дальше при попытке пуска двигателя, то ремонту или замене подлежит втягивающий цилиндр.

9. Посадочное место вала должно иметь соответствующий диаметр. Якорь стартера не должен иметь значительный люфт.

Обратите внимание! Желательно при ремонте стартера зачистить мелкой наждачкой поверхность якоря, промыть коллектор. А также – важно! – смазать подшипники, посадочное место якоря, шестерню привода. Тогда гораздо меньше вероятности в износе стартера.

Итак, все необходимые запчасти поменяны (благо на них цена не большая), контакты зачищены, все, что необходимо смазать, смазано. Стартер готов к сборке и установке.

Видео. Ремонт стартера ваз.


Сборка

Собрать стартер своими руками немного сложнее, чем разобрать, но это возможно. Порядок сборки, как обычно, обратный порядку разборки.

Поэтому не будем приводить полный перечень того, что за чем делать, а обратим внимание лишь на некоторые моменты:

1. При установке стопорного кольца на якорь стартера будьте внимательны. Если оно улетит, то обязательно смотрите куда! Найти его бывает очень сложно.
2. Не перепутайте местами щетки стартера. Кажется, что это сделать невозможно, но бывали случаи, поверьте.
3. Тщательно затягивайте все винты крепления, но будьте осторожны – резьбу на них легко сорвать. Желательно все винты смазывать для того, чтобы в следующий раз было легче разбирать.

Установка

Стартер полностью собран, осталось только установить его на автомобиль.

Совет! При установке, а точнее затяжке болтов крепления стартера к двигателю затягивайте болты постепенно, чтобы избежать перекоса стартера.

1. Установите стартер, закрепите его стяжными болтами к двигателю.
2. Установите обратно «штаны» выхлопной системы.
3. Установите воздушный фильтр.
4. Подключите аккумуляторную батарею.

На этом ремонт стартера ваз 2101 своими руками завершен. Не теряйте из виду советы из данной статьи, просмотрите вспомогательные видео, следуйте инструкциям и ваш стартер будет служить вам долго верой и правдой! Так же советую ознакомиться со статьей о замене тормозного суппорта ваз.
