Содержание

Устройство рулевой рейки ВАЗ 2110

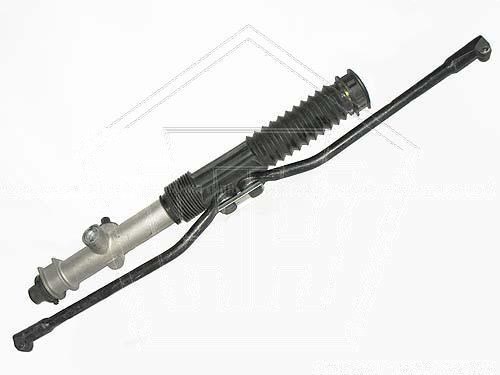

Рулевая рейка ВАЗ 2110.

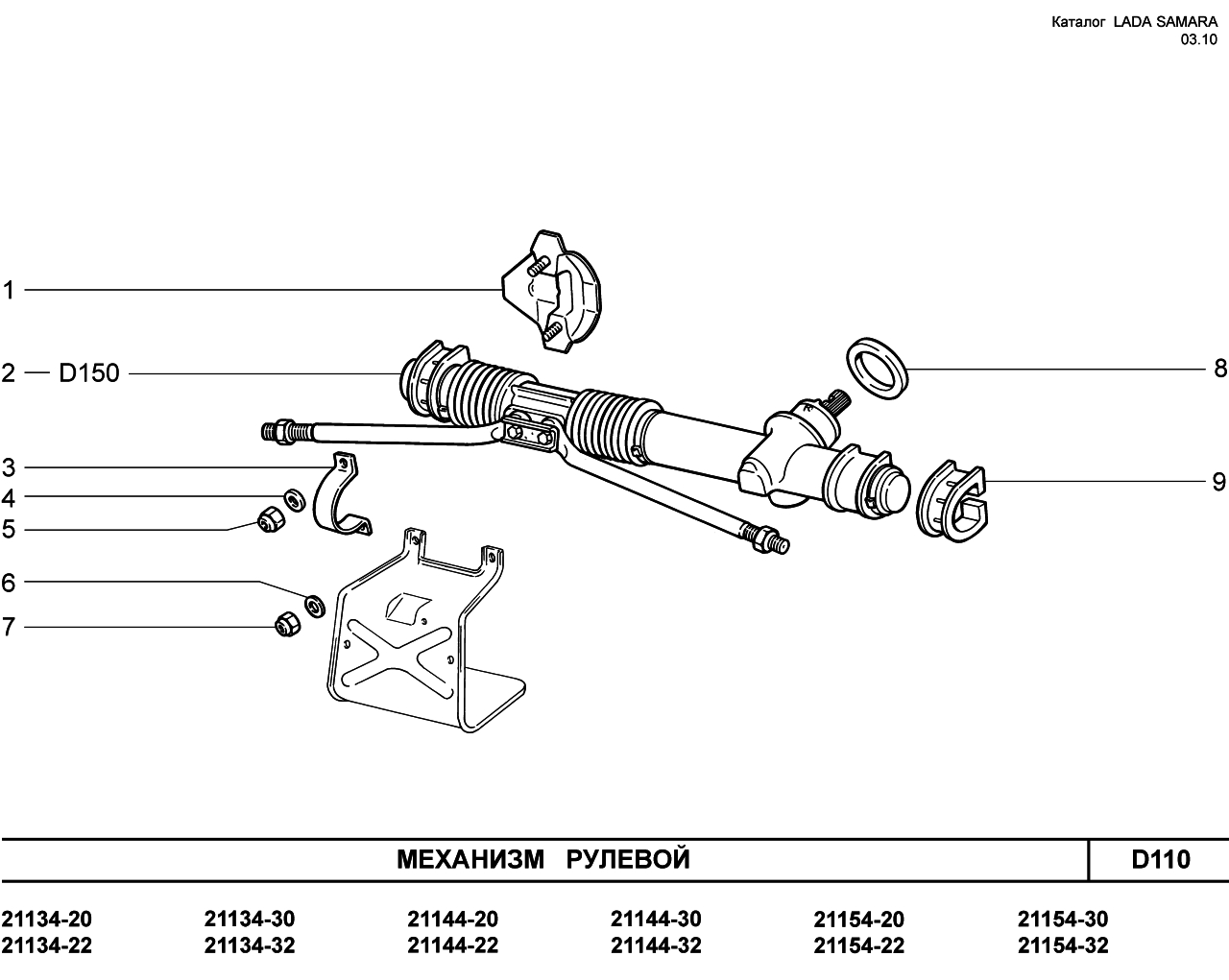

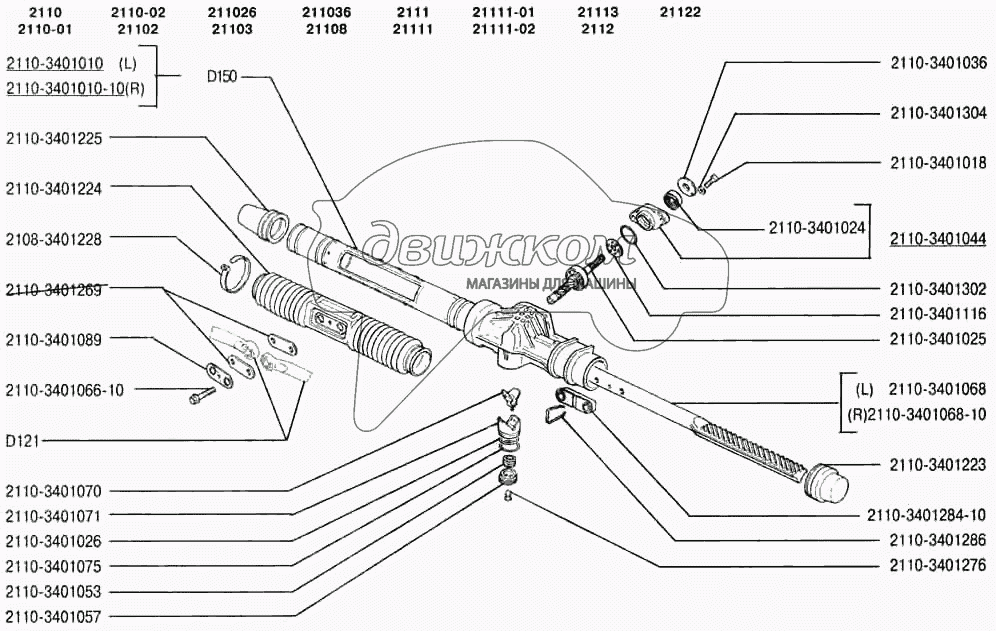

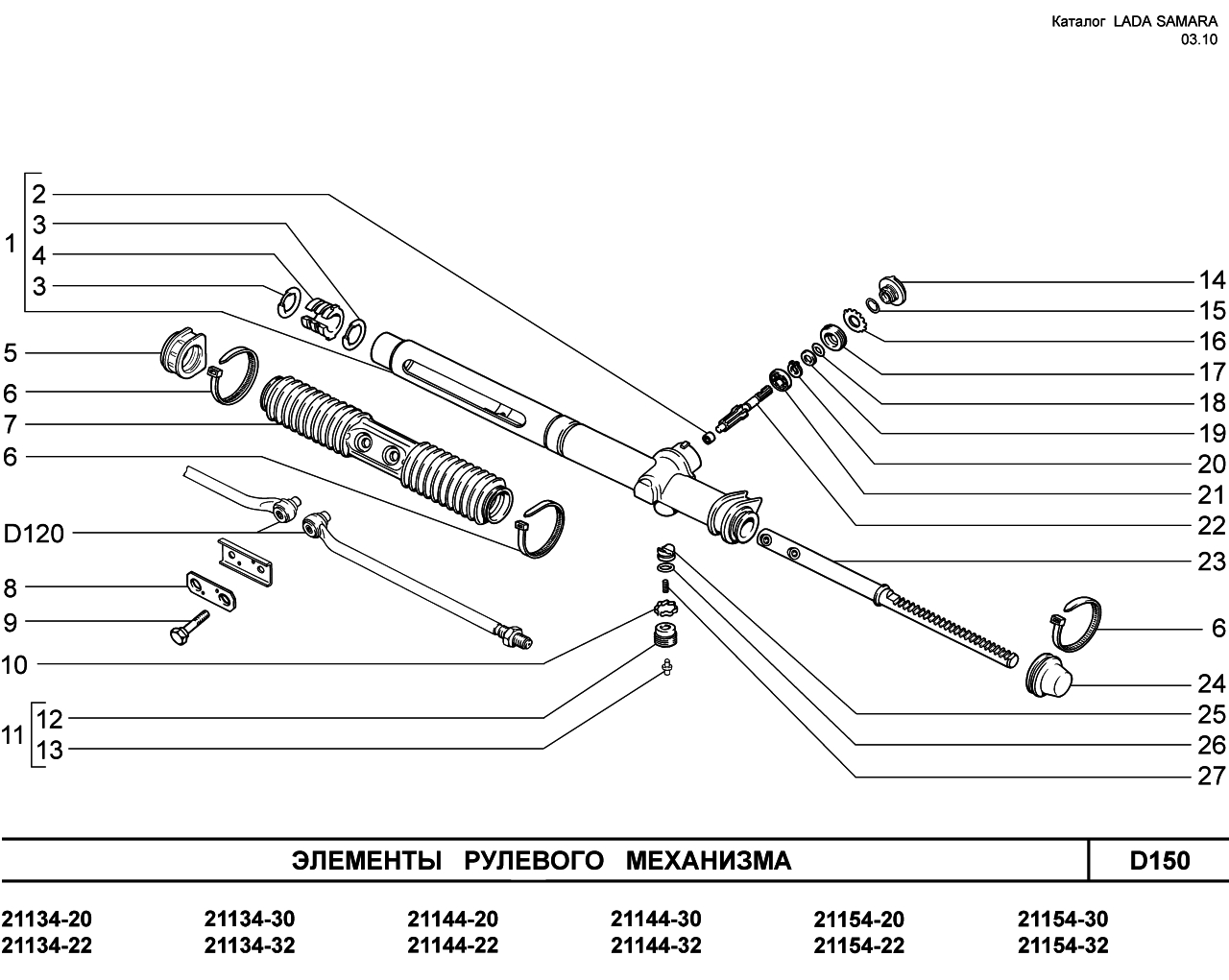

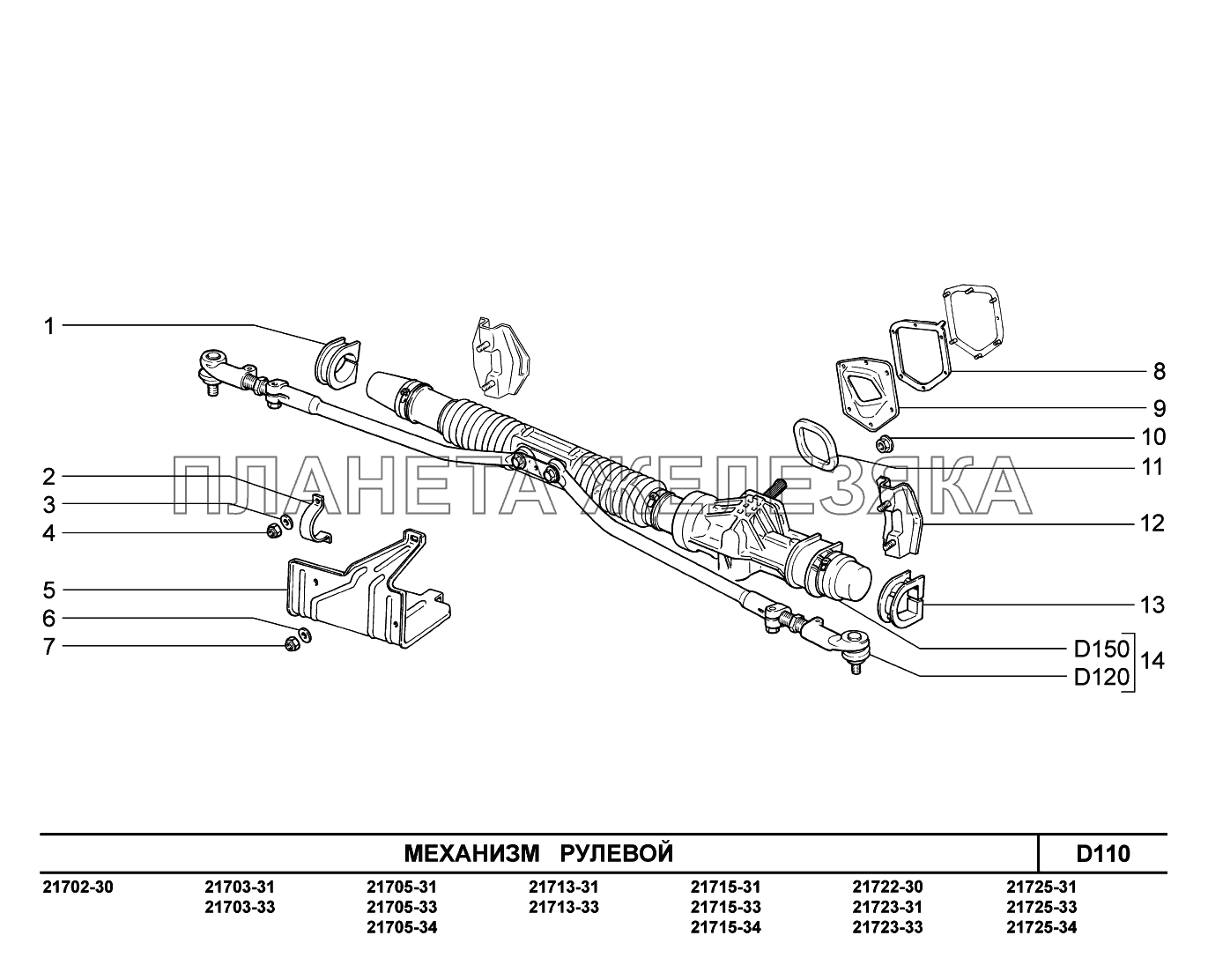

Механизм рулевой в сборе (2108/2109/21099/2113/2114/2115) АвтоВАЗ.

Рулевая рейка без Г/У LADA 110 95-,111 95-,112 95-,PRIORA седан (2170) 08- .

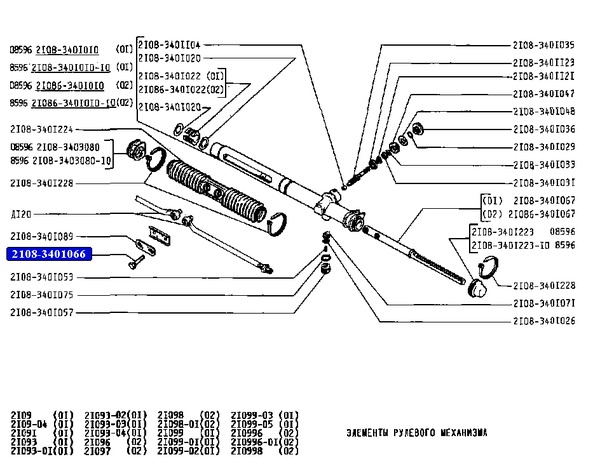

Рулевая рейка ваз 2109 фото.

подтянуть рулевую рейку ВАЗ 2110.

Перетяжка торпеды ваз 2107 своими руками видео.

Смазка рулевой рейки ваз 2114.

ВАЗ 2115 1997+ Сборка.

У меня нету в этом месте зазора, рулевой вал к кронштейну крепления почти в. ..

Разбираем рулевой механизм ВАЗ 2110.

Рулевая рейка…

Вну — регулировочная тяга; 5 и 7. Ваз рулевое управление.

Ремонт рулевой рейки своими руками ваз 2115.

В разделе собраны материалы по ремонту и эксплуатации рулевого управления В…

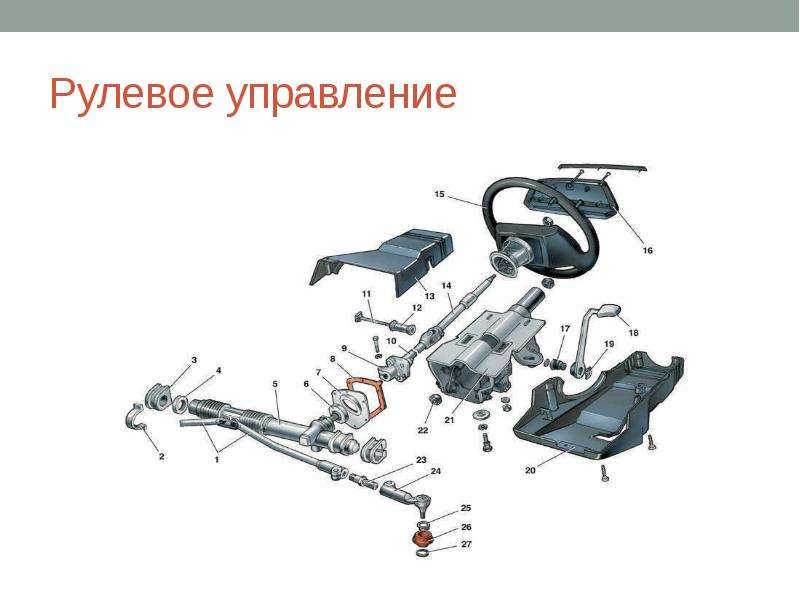

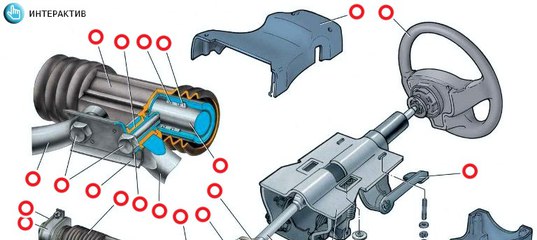

Каталог учебных плакатов по устройству ВАЗ 2110.

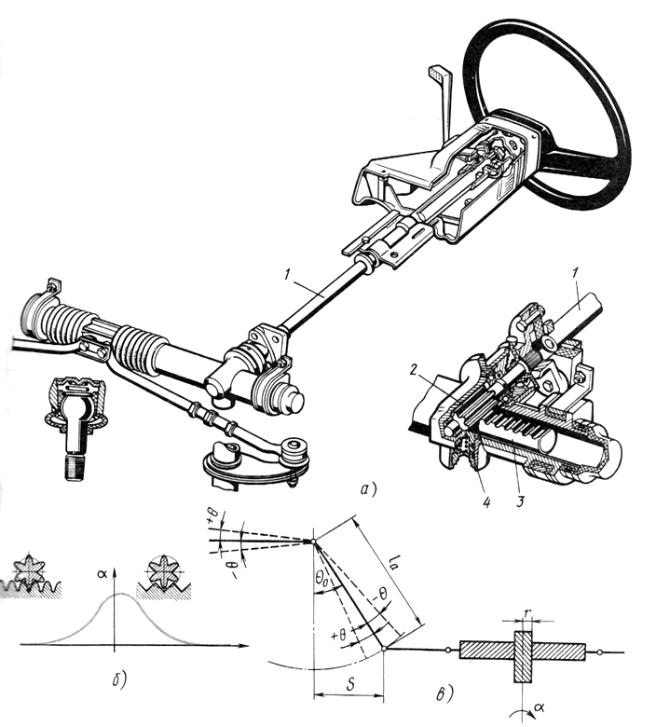

Схема устройства рулевого.

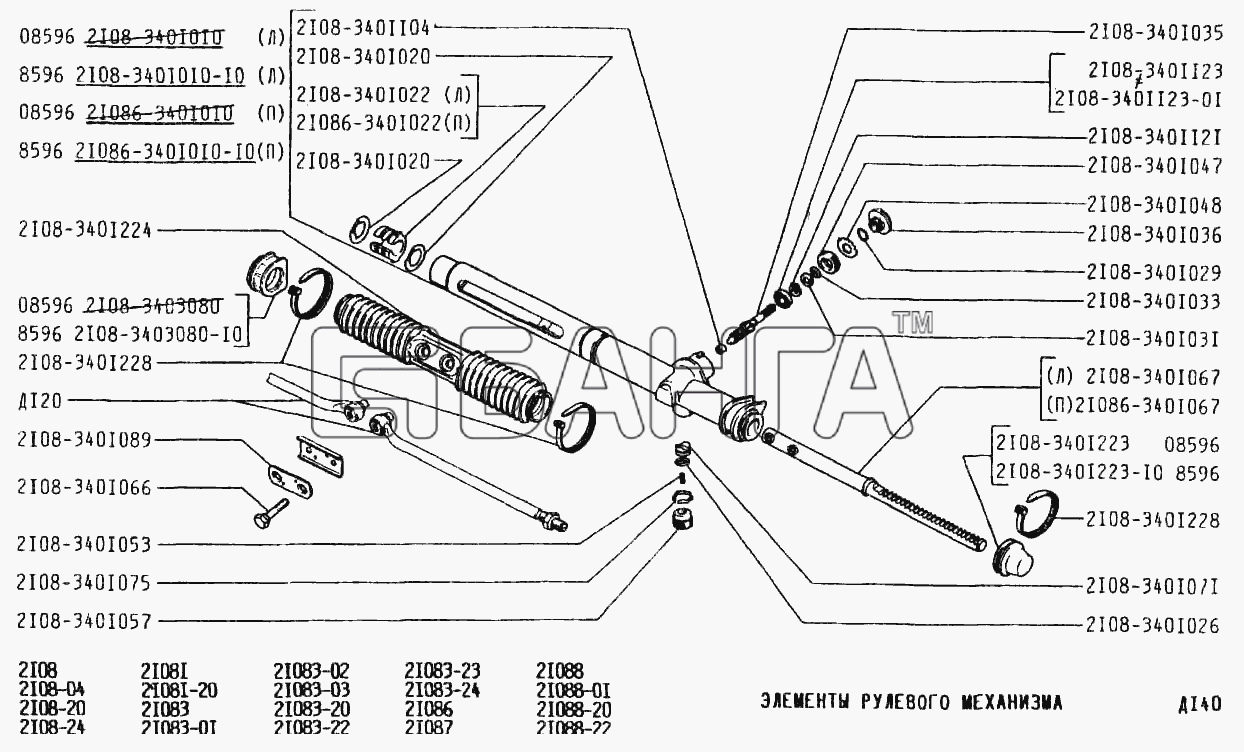

Рулевая рейка ВАЗ-2109.

Замена рулевой рейки ВАЗ 2114 своими руками.

Снятие и разборка рулевого механизма.

Снятие рулевого механизма Лада Гранта.

Картер рулевого механизма ваз 2114 842738525.

Рулевое управление ВАЗ 2109.

Проверка рулевого управления Ваз 2114, Ваз 2115, Ваз 2113. рулевой механизм…

Разбираем рулевой механизм ВАЗ 2110.

Рулевая рейка ваз 2110 фото.

рулевой механизм в сборе с приводом.

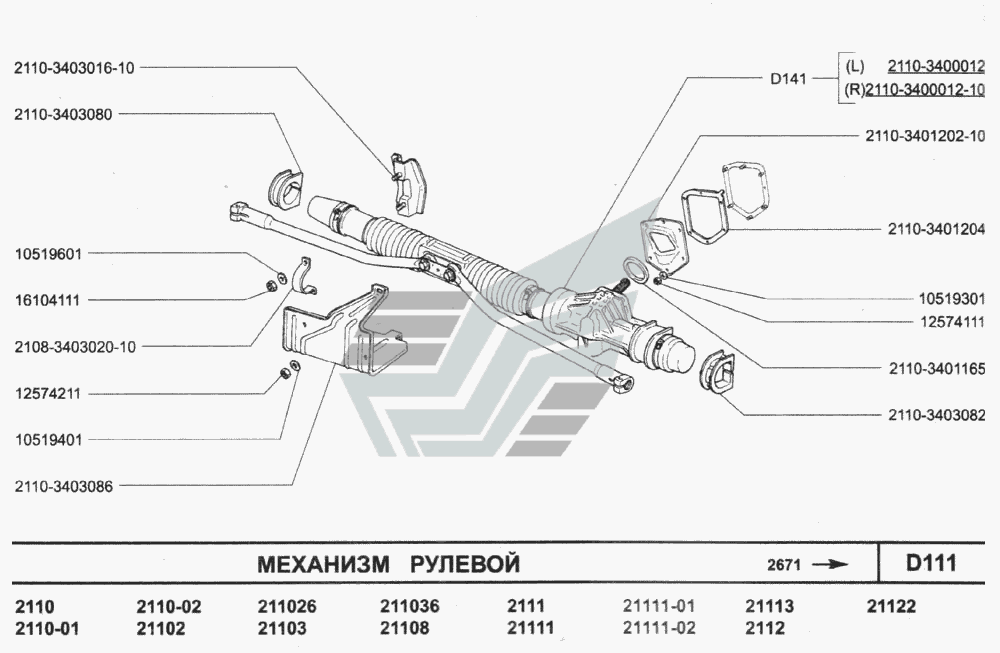

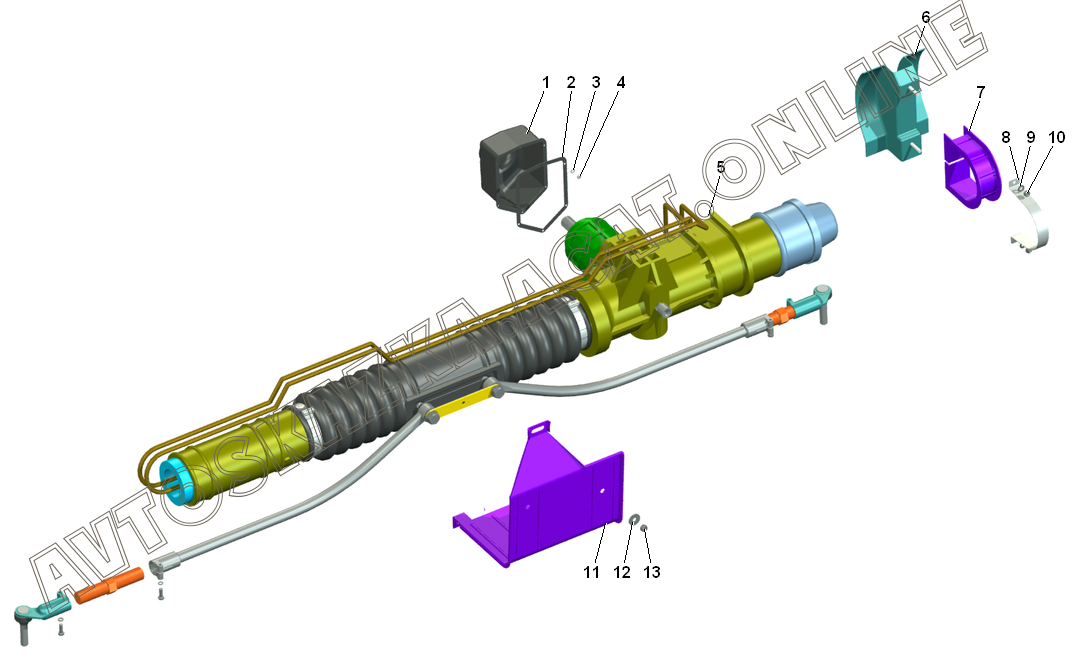

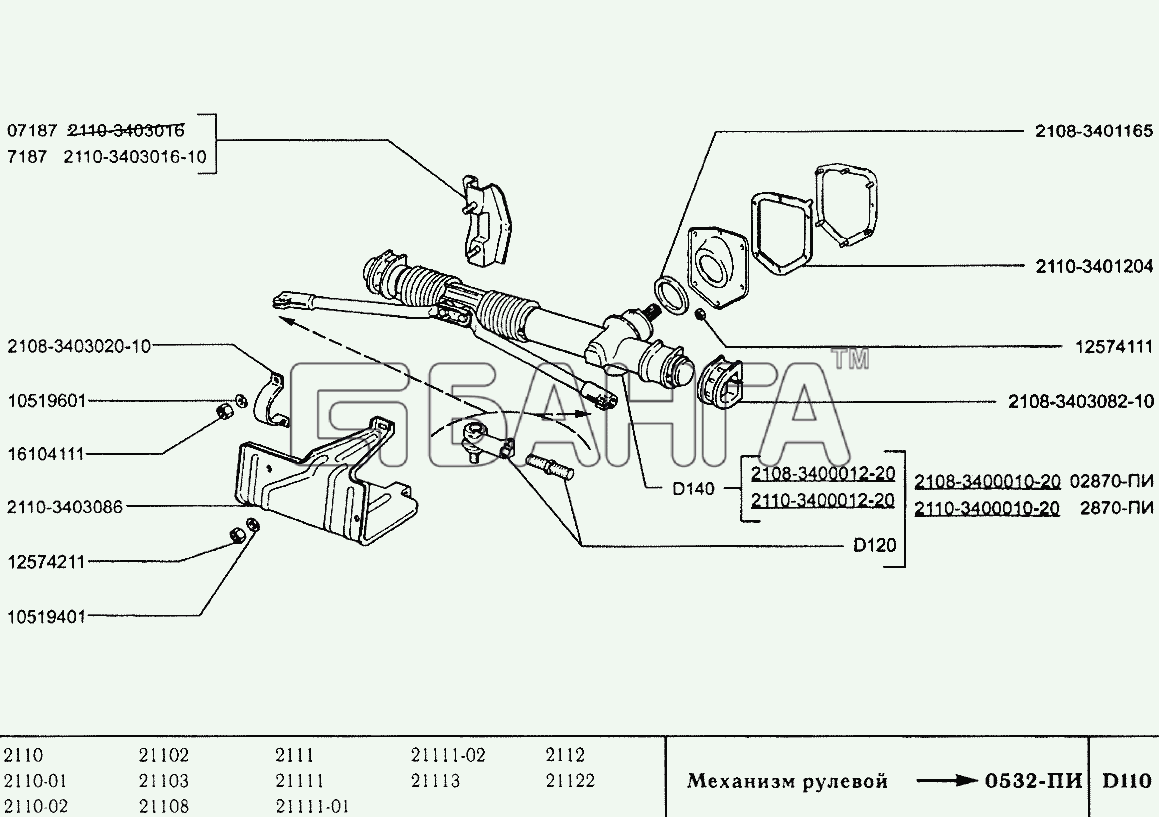

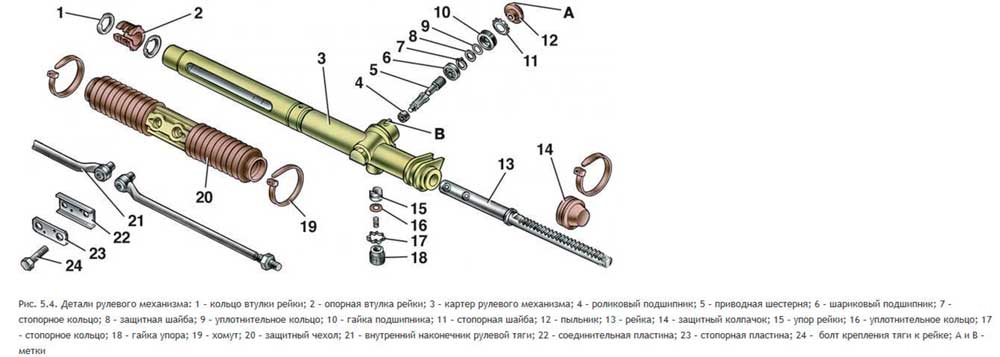

Рулевой механизм LADA 2110-3400012.

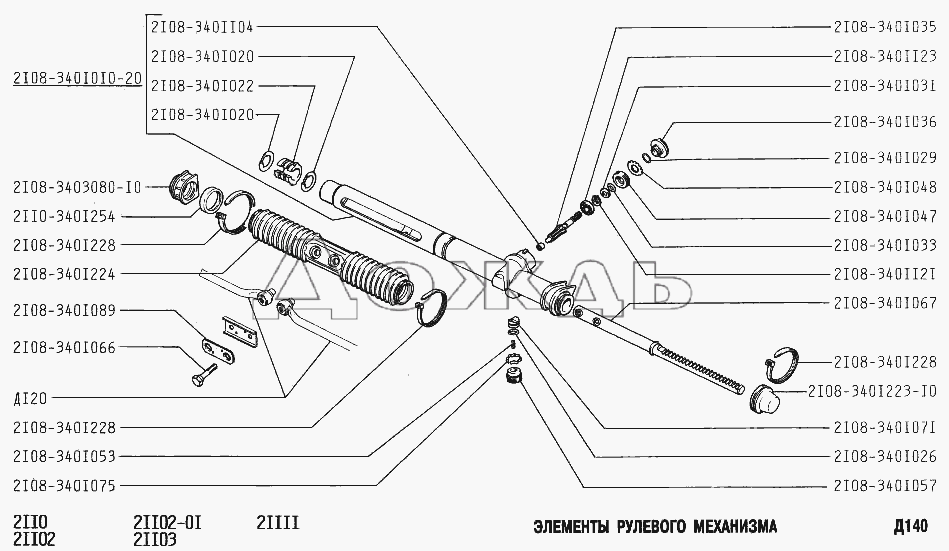

Механизм рулевой ваз 2110 – детали рулевого управления ВАЗ 2110, 2111, 2112

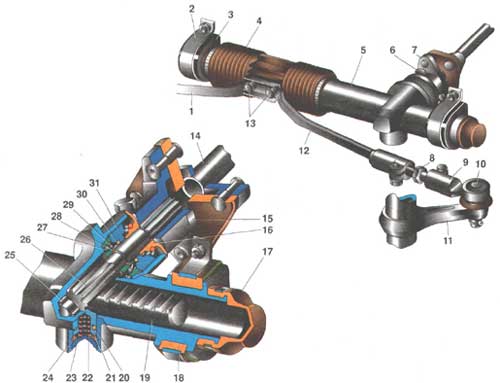

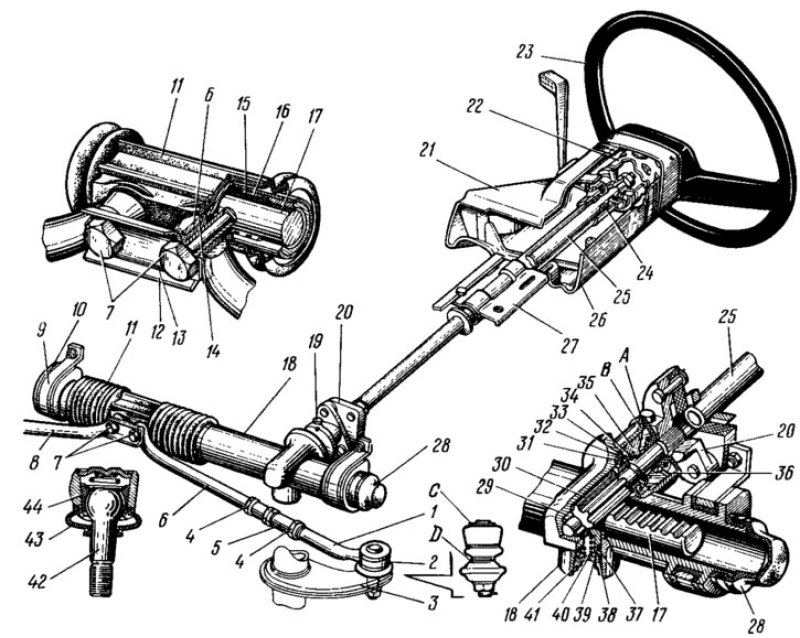

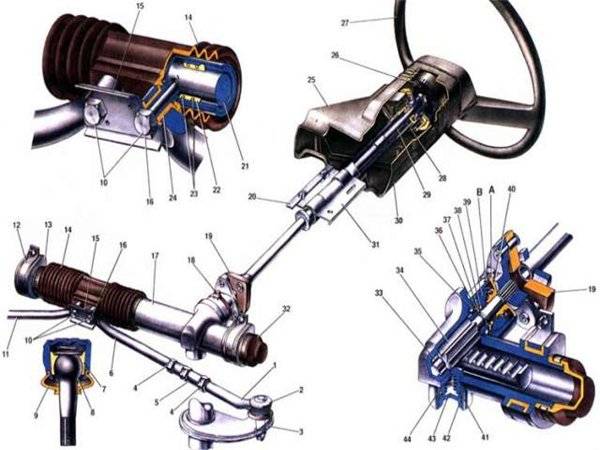

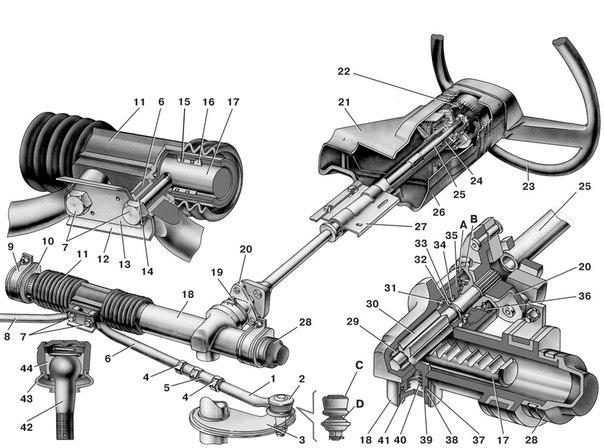

1, 12 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – защитный чехол; 5 – картер рулевого механизма; 6 – стяжной болт; 7 – фланец эластичной муфты; 8 – регулировочная тяга; 9 – наружный наконечник рулевой тяги; 10 – шаровой шарнир наконечника; 11 – поворотный рычаг; 13 – болты крепления внутренних наконечников рулевых тяг к рейке; 14 – промежуточный вал рулевого управления; 15 – фланец эластичной муфты; 16 – пыльник; 17 – защитный колпачок; 18 – опорная втулка; 19 – рейка; 20 – уплотнительное кольцо упора; 21 – упор рейки; 22 – пружина; 23 – гайка упора; 24 – стопорное кольцо гайки упора; 25 – роликовый подшипник; 26 – приводная шестерня; 27 – шариковый подшипник; 28 – стопорное кольцо; 29 – защитная шайба; 30 – уплотнительное кольцо; 31 – гайка подшипника

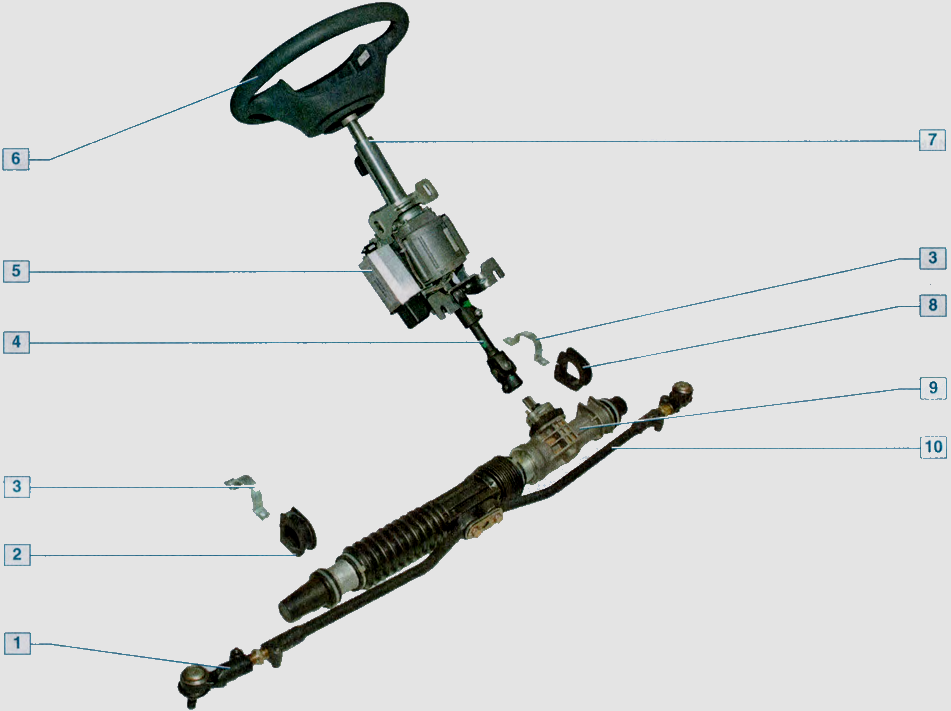

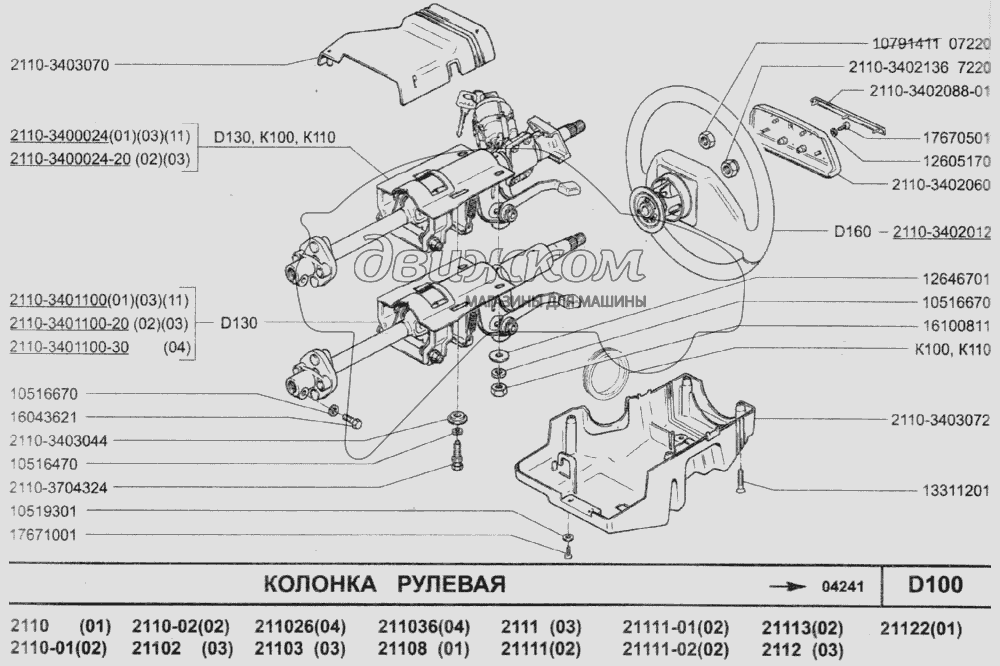

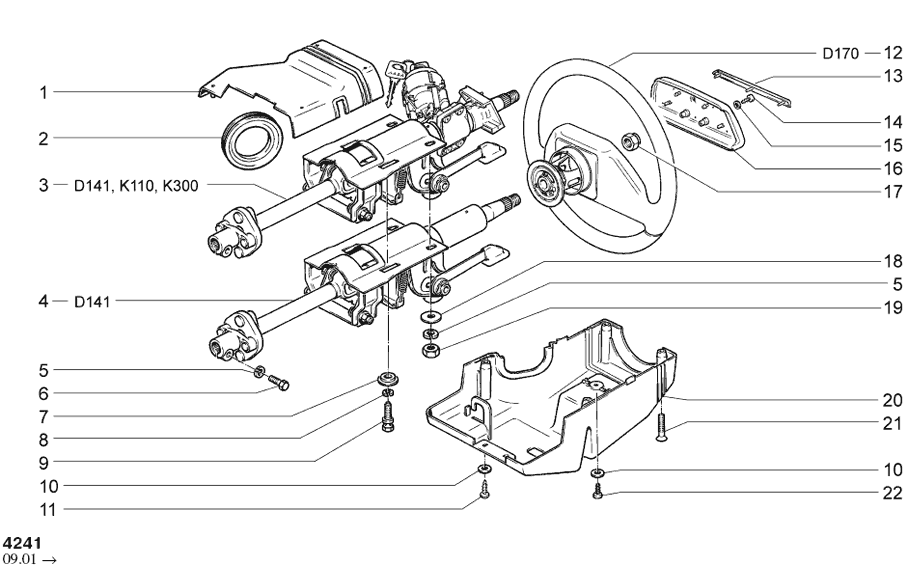

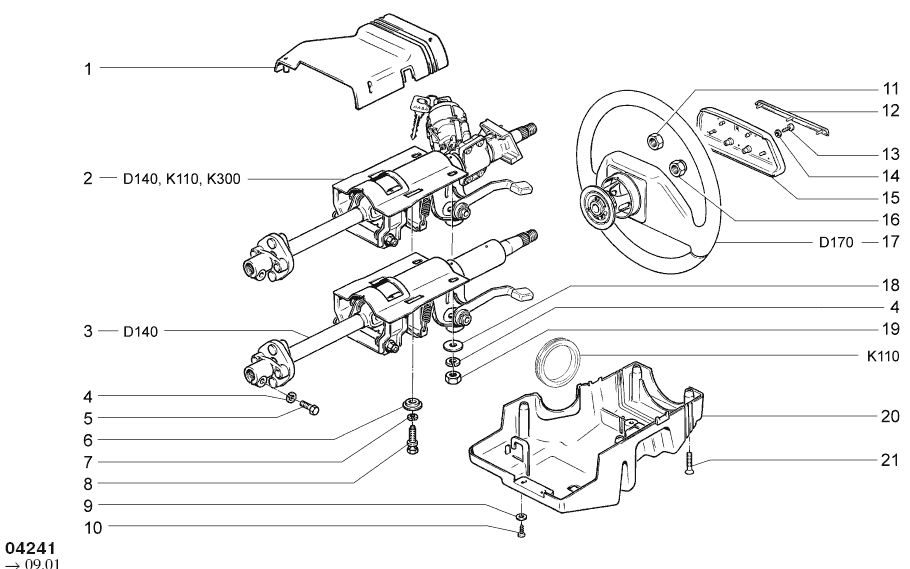

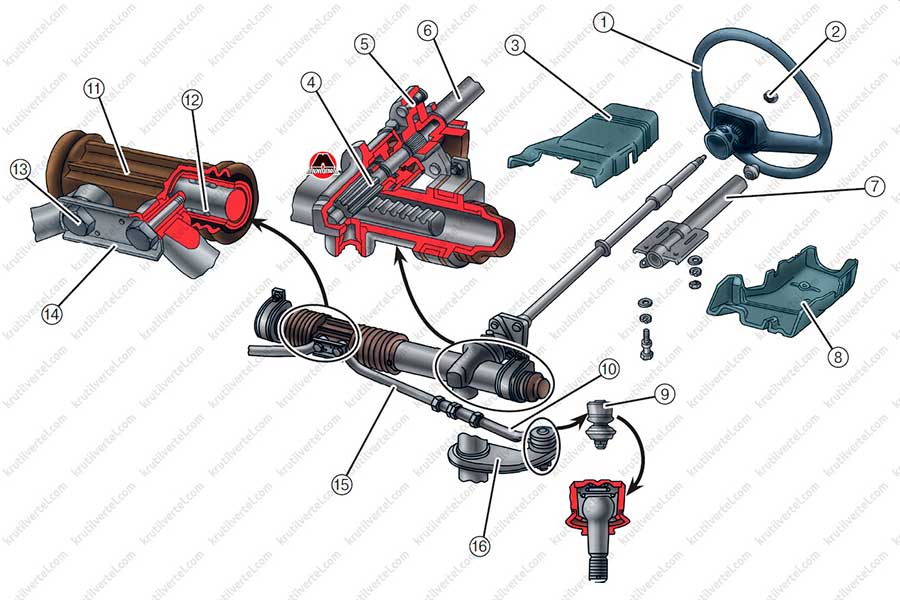

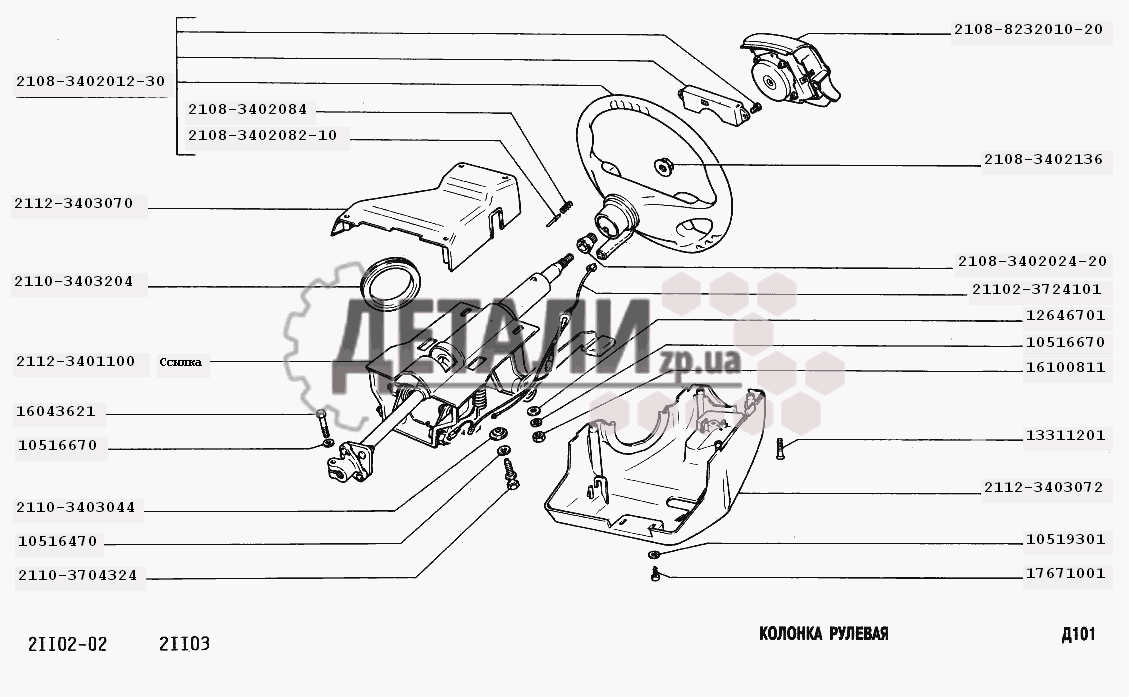

Рулевое управление – травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой.

Рулевой механизм – реечного типа. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления – приварные, по два с каждой стороны переднего щитка.

1 – нижняя часть облицовочного кожуха 2 – кронштейн крепления вала рулевого управления 3 – подшипник вала 4 – стяжной болт 5 – распорная втулка 6 – верхняя часть облицовочного корпуса 7 – верхний вал 8 – рулевое колесо 9 – крышка выключателя звукового сигнала 10 – регулировочная втулка 11 – рычаг регулировки положения рулевой колонки 12 – стопорное кольцо

Картер рулевого механизма 5 – литой, из алюминиевого сплава. В нем на двух подшипниках установлена приводная шестерня 26, которая находится в зацеплении с рейкой 19. Передний подшипник 25 (на торце вала) – роликовый, задний 27 (ближе к рулевому валу) – шариковый.

Осевому перемещению вала препятствует шариковый подшипник – его внутреннее кольцо удерживается на валу стопорным кольцом 28, а наружное прижимается в картере рулевого механизма к торцу гнезда подшипника гайкой 31 на валу приводной шестерни.

В выточке гайки находится уплотнительное кольцо 30, а между гайкой и стопорным кольцом – защитная шайба 29. Отворачиванию гайки препятствует зубчатая стопорная шайба. Гайка закрыта защитным чехлом (пыльником) 16, насаженным на вал приводной шестерни. На пыльнике и картере рулевого механизма имеются метки для установки рейки в среднее положение (при регулировке схождения колес).

Рейка поджимается к зубьям приводной шестерни пружиной 22 через металлокерамический упор 21, уплотненный в картере резиновым кольцом 20. Пружина, в свою очередь, поджимается регулировочной гайкой 23 (внутренний восьмигранник на «17») со стопорным кольцом 24, создающим сопротивление ее отворачиванию.

Для компенсации теплового расширения деталей между гайкой и упором рейки при сборке рулевого механизма выставляют зазор 0,12 мм (максимально допустимый зазор в процессе эксплуатации – 0,2 мм), после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.

Если механизм разбирали, то вначале устанавливаем упор рейки с уплотнительным кольцом до касания рейки, затем вкладываем стопорное кольцо, пружину и наживляем гайку. Затягиваем гайку моментом 1,12-1,37 кгс•м, затем отпускаем ее на два деления (24°), чем обеспечивается зазор 0,12 мм между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий.

Момент сопротивления вращению шестерни исправного рулевого механизма во всем диапазоне хода должен находиться в пределах 5,1-20,1 кгс*м при частоте вращения 30 мин -1.

С левой стороны на картер рулевого механизма надет защитный колпачок 17, с правой – напрессована труба с продольным пазом, закрытая защитным гофрированным чехлом 4. Через этот паз и отверстия в защитном чехле проходят распорные втулки резинометаллических шарниров внутренних наконечников рулевых тяг, перемещающиеся по пазу при работе рулевого механизма. Тяги крепятся к рейке болтами 13, проходящими через соединительную пластину и распорные втулки резинометаллических шарниров. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, края которой отогнуты на головки болтов.

Для смазки приводной шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника приводной шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

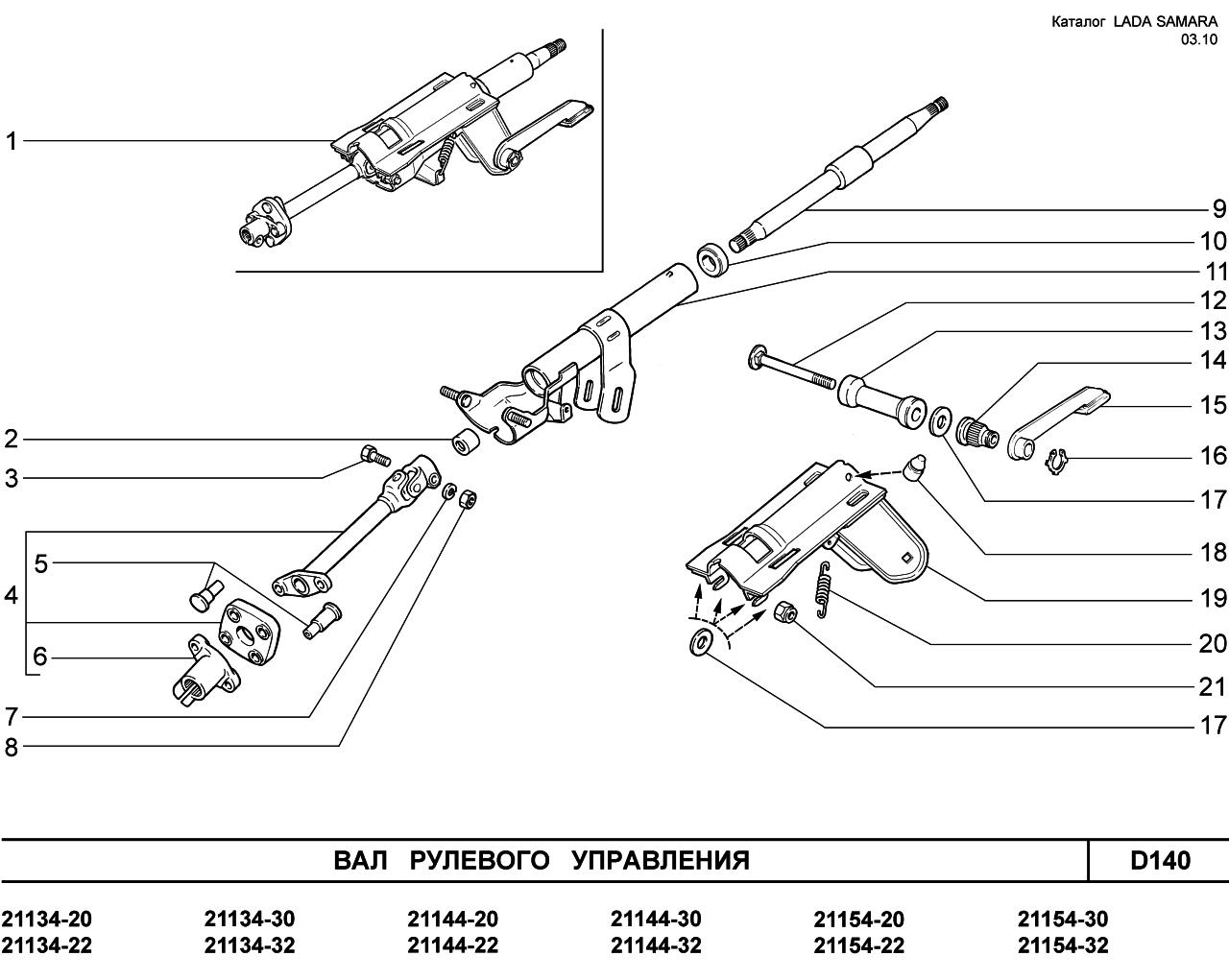

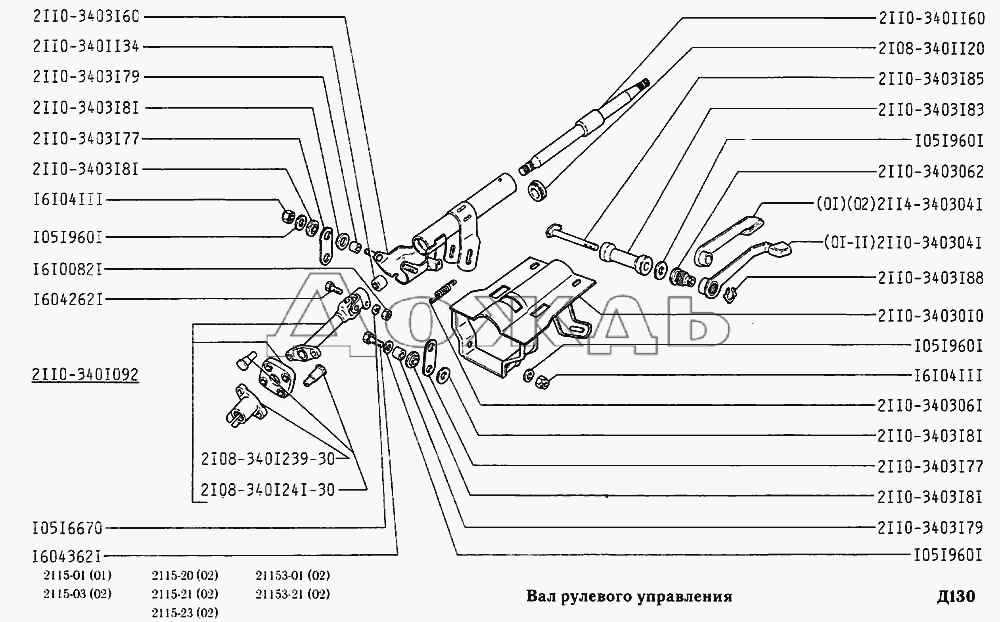

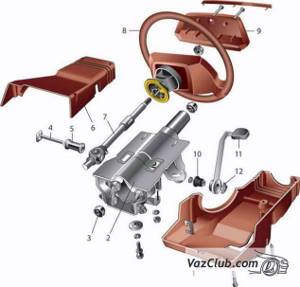

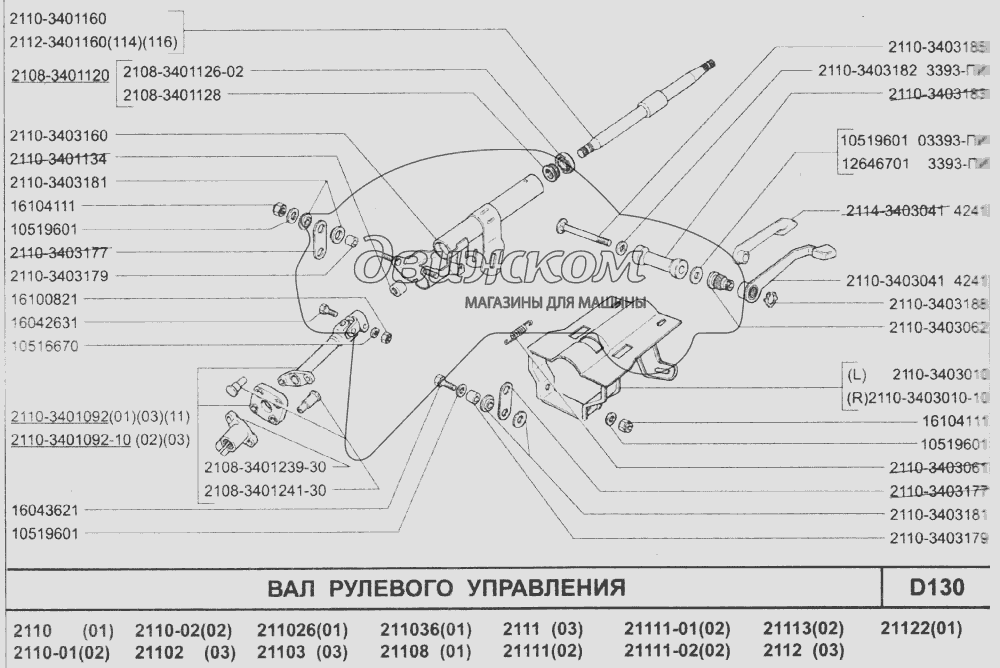

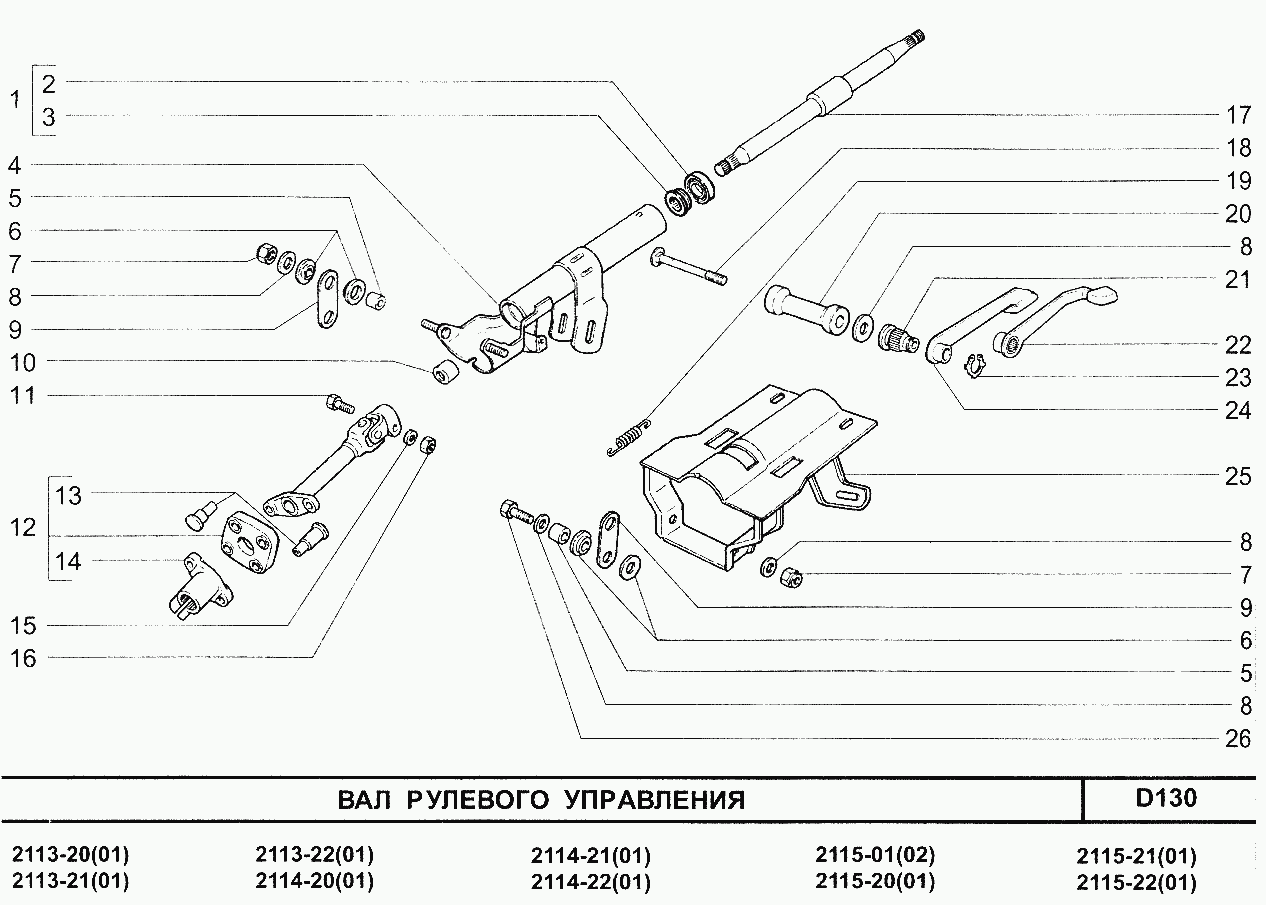

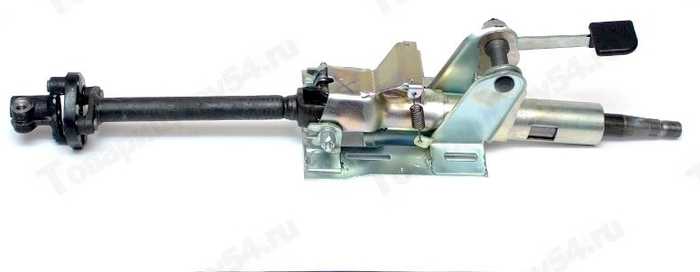

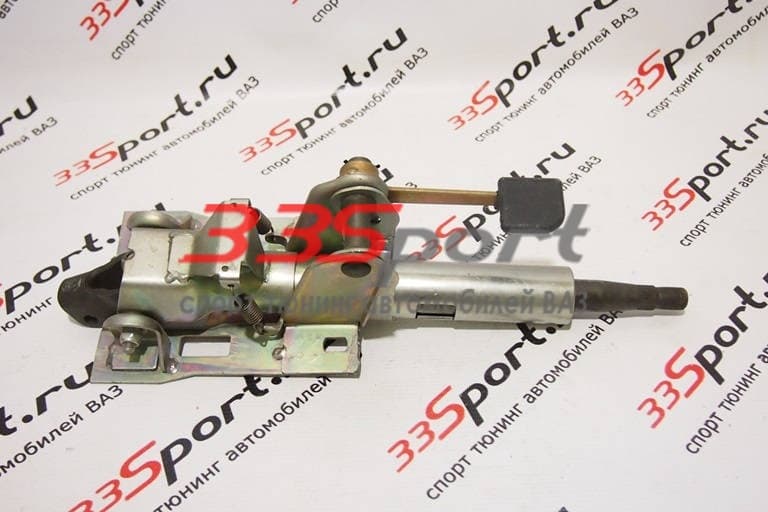

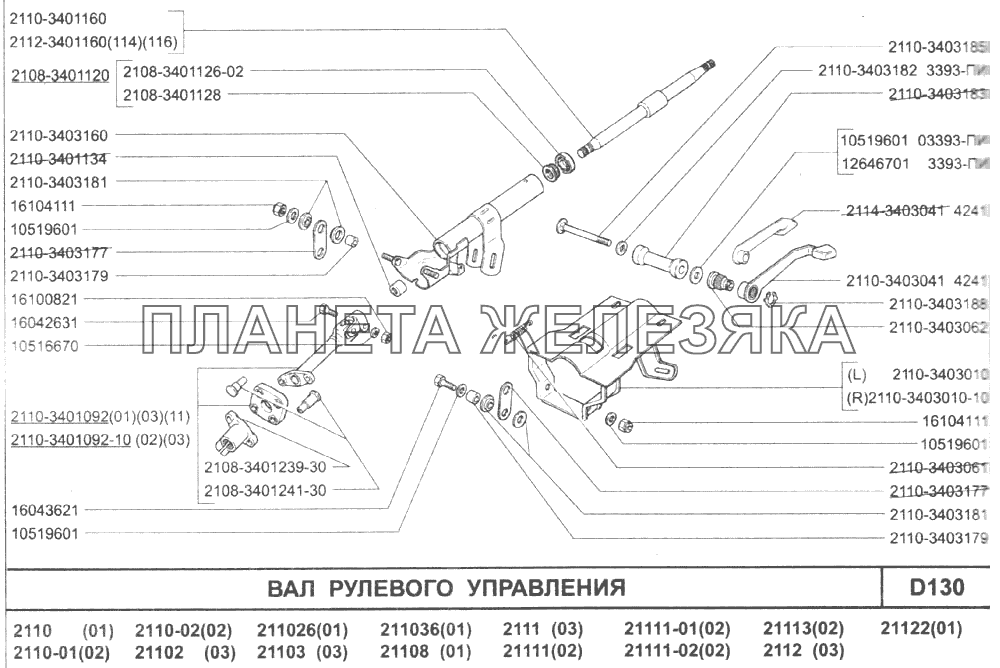

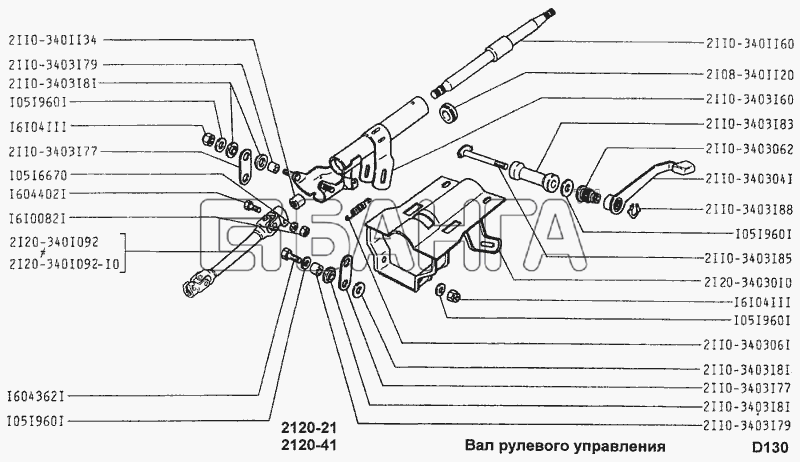

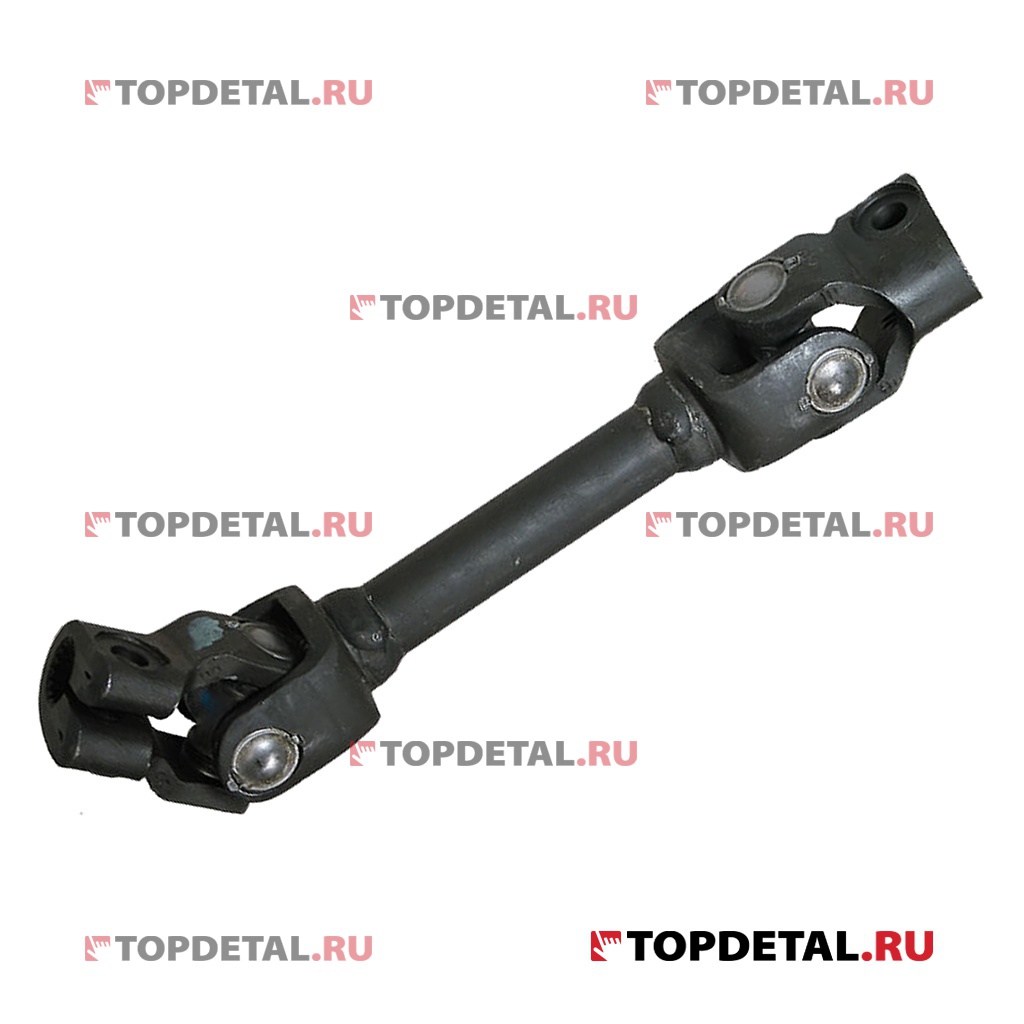

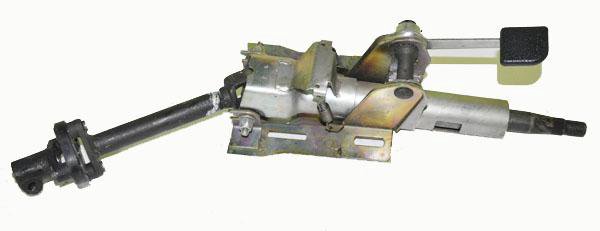

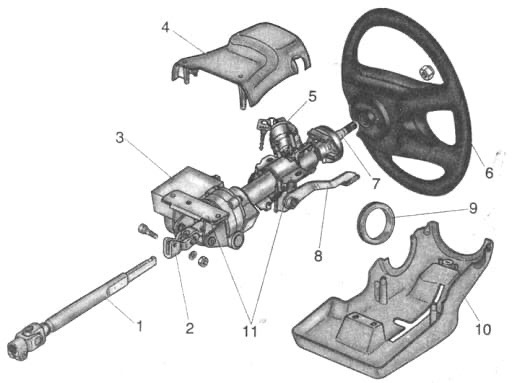

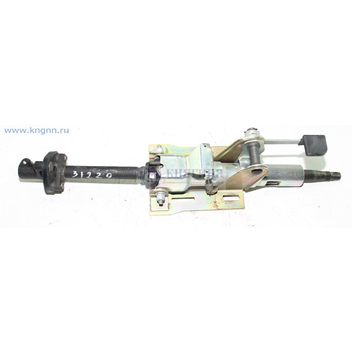

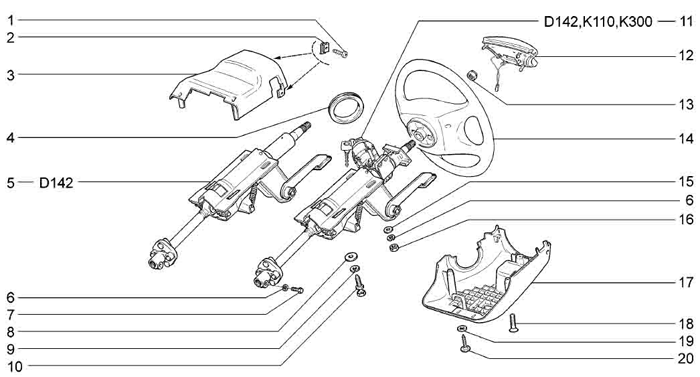

Вал рулевого управления состоит из двух частей, соединенных карданным шарниром. Нижняя часть вала соединена с приводной шестерней 26 фланцем с внутренними шлицами и зажимным винтом через эластичную муфту. Верхняя часть вала вращается в трубе кронштейна на двух шариковых подшипниках с эластичными втулками на внутреннем посадочном кольце.

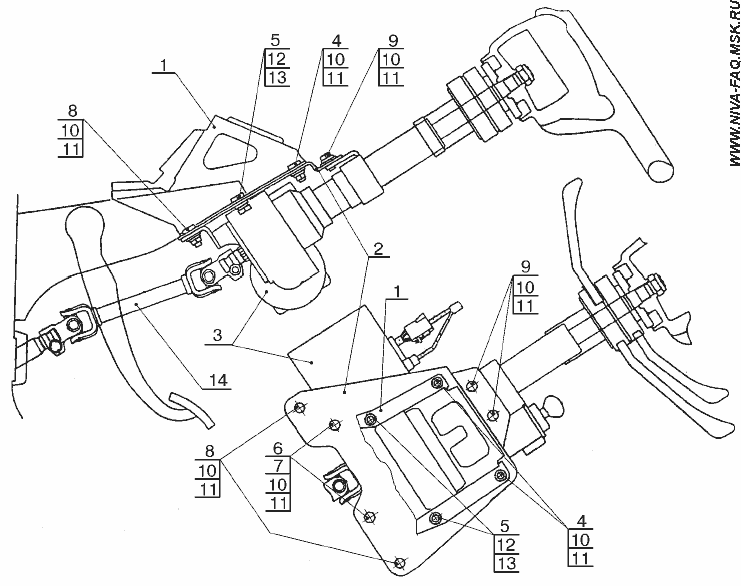

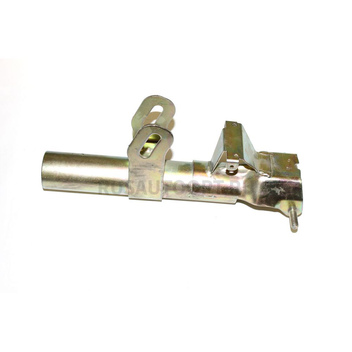

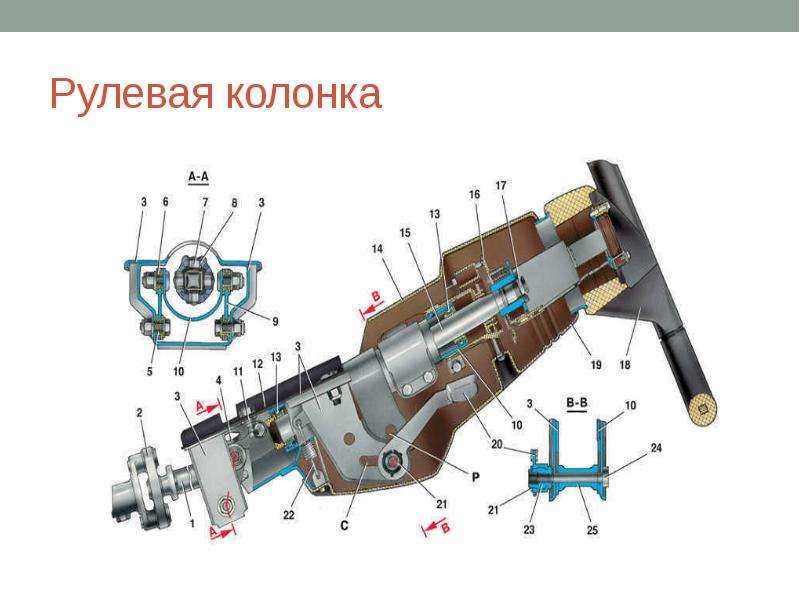

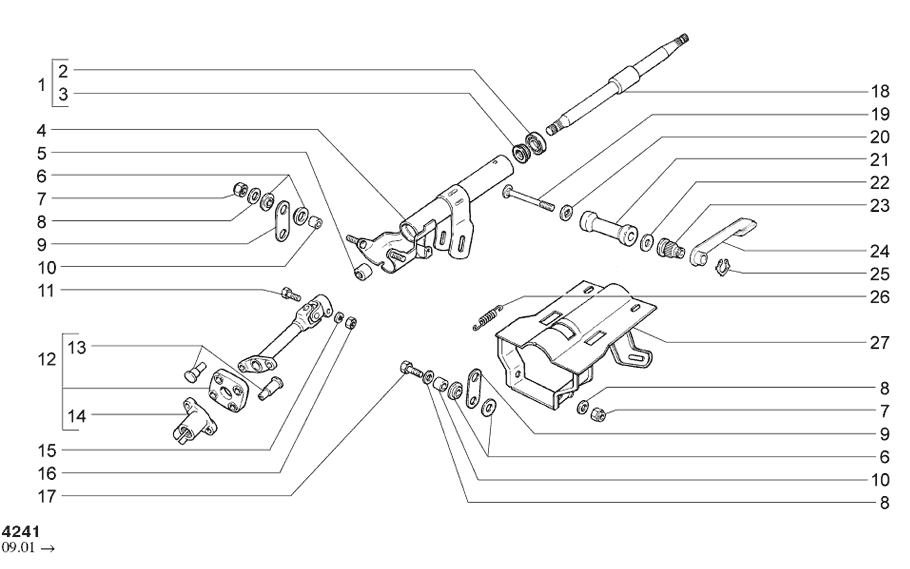

Кронштейн вала рулевого управления крепится в четырех точках к приварному кронштейну кузова: передняя часть – болтами со срезными головками через две фиксирующие пластины, задняя – на приварных болтах гайками с пружинными шайбами или самоконтрящимися гайками без шайб.

Кронштейн вала рулевого управления и его труба соединены между собой шарнирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами. Таким образом, труба может перемещаться как в вертикальной плоскости, так и в продольном направлении относительно кронштейна, позволяя регулировать положение рулевого колеса. Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки. Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка.

Головка болта зафиксирована от проворачивания специальным выступом. При повороте рычага вниз втулка отворачивается и усилие затяжки пластин ослабевает, что позволяет вручную изменить положение рулевой колонки.

Между пластинами и кронштейном установлены пружины, подтягивающие трубу кронштейна в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поворачивают вверх и соединение затягивается, фиксируя колонку.

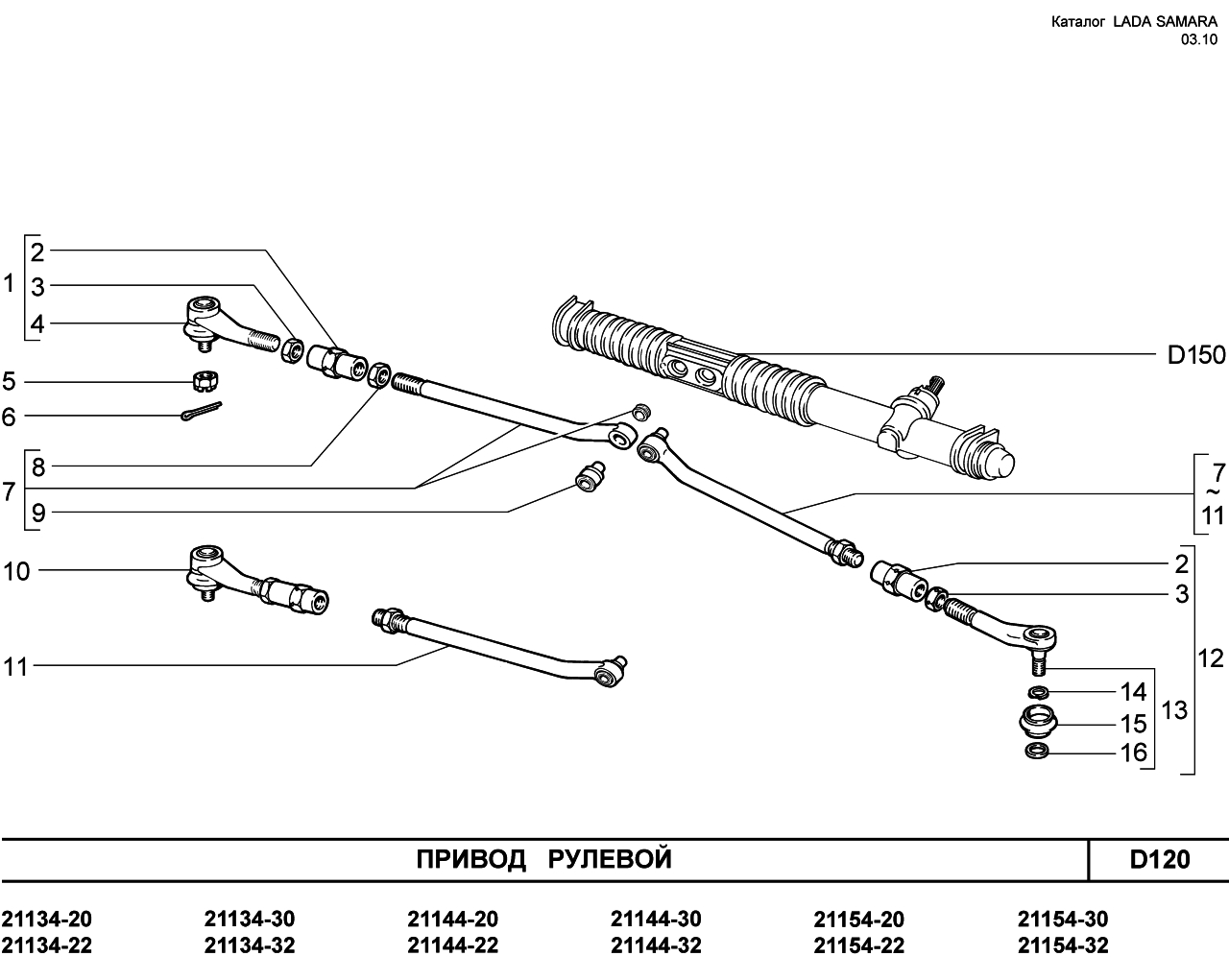

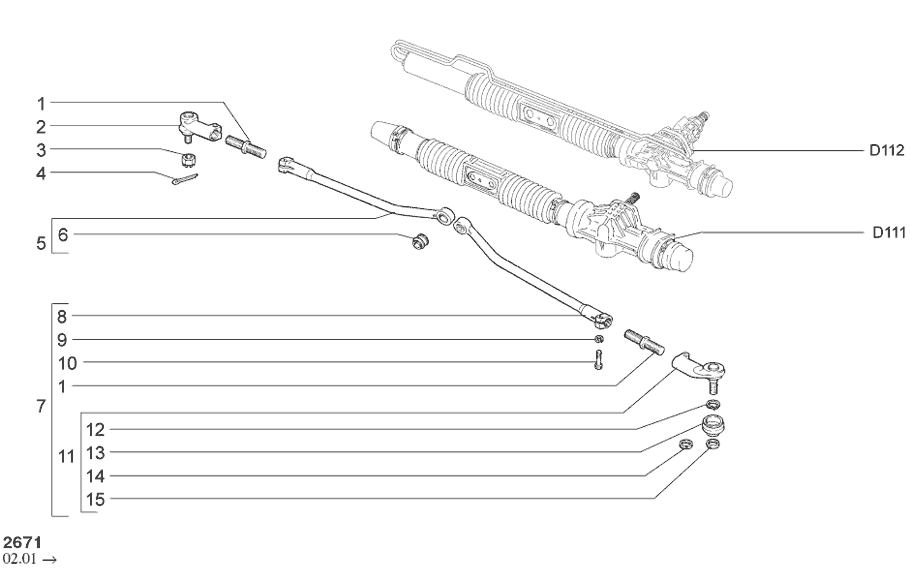

Рулевой привод включает в себя две составные рулевые тяги и поворотные рычаги 11, приваренные к телескопическим стойкам передней подвески. Каждая тяга, в свою очередь, состоит из двух частей – внутренней 12 (длинной) и наружной 9 (короткой) с разрезными наконечниками с внутренней резьбой, а также регулировочной тяги 8 (соединяющей внутреннюю и внешнюю тяги) с наружной резьбой разного направления на ее концах и шестигранником посередине. Длина рулевой тяги меняется при вращении регулировочной тяги.

Для надежного соединения необходимо обеспечить расстояние между торцами наконечников и шестигранника: с внутренней стороны в пределах 10,8-14,2 мм, с наружной – 10,6-16,3 мм. После завершения регулировки наконечники рулевых тяг стягиваются болтами. Наружная (короткая) тяга 9 соединена с поворотным рычагом 11 через шаровой шарнир 10, состоящий из вкладыша, пружины вкладыша и пальца. Для защиты от грязи шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образует с наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес.

Ремонт и замена рулевой рейки ВАЗ 2110 своими руками: инструкции и видео

Автор Мария Добрынина На чтение 6 мин. Просмотров 633 Опубликовано 24.07.2018

Рулевая рейка — узел автомобиля, отвечающий за способность машины осуществлять повороты. От рабочих характеристик изделия зависят не только эксплуатационные качества транспортного средства, но и безопасность водителя и его спутников, иных участников дорожного движения. Заподозрив, что эта деталь вышла из строя, владельцу авто следует немедленно устранить неполадку путём ремонта или полной замены рулевой рейки ВАЗ 2110 на новую.

Устройство рулевой рейки ВАЗ 2110

Рулевой узел десятки механический. Он состоит из зубчатой рейки, приводимой в движение шестернёй, которая, в свою очередь, соединена с рулевым колесом. Вся конструкция заключена в алюминиевый корпус. Выходным концом с шаровыми шарнирами она непосредственно соединяется с поворотными кулаками колёсной пары.

Схема устройства рулевого управления ВАЗ 2110

На рисунке: 1 — уплотнительное кольцо; 2 — защитный чехол наконечника рулевой тяги; 3 — пружинное кольцо; 4 — шаровой палец; 5 — наконечник рулевой тяги; 6 — резьбовая вставка; 7 — левая рулевая тяга; 8, 10 — скобы крепления рулевого механизма; 9 — правая рулевая тяга; 11 — правая опора рулевого механизма; 12 — распорное кольцо; 13 — защитный чехол рулевого механизма; 14 — рулевой механизм; 15 — уплотнитель; 16 — упорная пластина; 17 — прокладка; 18 — пружинная шайба; 19 — болт; 20 — болт стяжной; 21 — распорная втулка; 22 — карданный шарнир; 23 — верхний рулевой вал; 24 — рулевое колесо; 25 — гайка крепления рулевого колеса; 26 — накладка рулевого колеса; 27 — декоративная накладка; 28 — саморез, 29, 40 — подшипники; 30 — кронштейн крепления верхнего рулевого вала; 31 — стопорное кольцо; 32 — рычаг регулировки положения рулевой колонки; 33 — регулировочная втулка; 34, 35 — шайбы; 36 — гайка самоконтрящаяся; 37 — фиксирующая пластина; 38 — пружинная шайба, 39 — специальный болт с отрывной головкой; 41 — промежуточный рулевой вал; 42 — резиновая эластичная муфта; 43 — левая опора рулевого механизма.

Простота механизма относится к преимуществу этой конструкции. Минимальное количество деталей узла обеспечивает высокий КПД изделия, позволяет быстро произвести требуемый ремонт. К минусам — повышенная требовательность к качеству дорог. Механизм, подвергаясь воздействию элементов подвески, нередко выходит из строя по причине сильного биения, провоцируемого неровностями проезжего полотна.

Для предупреждения поломок этого механизма желательно следовать следующим правилам:

периодически проверять состояние пыльников и уплотнителей с целью предупреждения вытечки масла;
избегать при вождении резких поворотов, не выворачивать руль до упора;
использовать для рулевой рейки качественное масло с высоким уровнем стойкости к действию низких температур, так как отвердевшая в холодное время смазка ухудшает рабочие качества механизма.

Диагностика неисправности

Распространенными признаками того, что автомобилю требуется ремонт рулевой рейки, служат следующие симптомы:

наличие при езде стука в области расположения узла;
руль, по сравнению с привычным усилием, тяжело проворачивается;
при ручном управлении авто ощущается люфт.

При обнаружении подобных проблем автомобилист должен осмотреть узел и в случае подтверждения его неисправности принять меры по их устранению неисправности. Решить проблему можно несколькими способами.

Подтяжка

Иногда стучащую рейку достаточно просто подтянуть. Устранить незначительный люфт в ней можно с помощью регулировочного механизма, который находится в корпусе, на условной оси первичного вала.

Механизм может быть защищен от грязи пластиковой крышкой. Регулировка проводиться восьмигранным ключом на 17. Не следует затягивать гайку до упора! Постепенно поворачивая гайку на 10–15 градусов против часовой стрелки, надо отслеживать изменения в работе рейки и проверять тугость проворачивания руля. При необходимости гайка отпускается. После окончания регулировки гайка кернится: фиксируется ударом тупым зубилом по корпусу рулевого механизма.

Ремонт

Восстановить работоспособность элемента можно в случае, если при диагностике обнаружится одна из нижеперечисленных проблем:

износился игольчатый подшипник, расположенный в месте соединения рейки и рулевого вала;
ослабел контакт между втулкой и шестерней.

В таком случае проблема устраняется заменой поврежденной детали или дополнительным затягиванием соединений. Узнать о том, что именно эти факторы послужили причиной неисправности, можно, если вручную провернуть подшипник или попробовать раскачать рулевой вал.

Полная замена механизма

Детали, входящие в него, за исключением стандартизированного крепежа и подшипников, в свободной продаже отсутствуют. Изготовители предлагают приобрести изделие в сборе. Оно состоит из комплектующих, которые могут понадобиться автолюбителю при ремонте. Различают следующие виды ремкомплектов, используемых для данного типа поломок:

Полный набор. Включают в себя рулевой вал и рейку в сборе, необходимые для восстановления работоспособности механизма втулки, уплотнители, метизы.
Минимальный набор. Состоит из гаек, подшипников, иногда — реек, а также шайб и иных мелких деталей.

Ремонтные комплекты для рулевой рейки бывают самой различной комплектации и, следовательно, ценовой категории

Совет: Если позволяет бюджет, желательно отдавать предпочтение варианту с полной заменой узла. Неидеальные дороги, по которым перемещается авто, способствуют быстрому износу деталей, из которых состоит механизм. Делая выборочную переустановку отдельных компонентов, автомобилист рискует в ближайшем времени снова производить подобный ремонт, так как неисправности комплектующих, установленных в корпусе, зачастую идентифицировать затруднительно.

Необходимые инструменты

Для диагностики неисправности, а также последующего ремонта вам понадобится следующий набор инструментов:

набор гаечных ключей, в том числе и 8-гранный на 17;
щипцы для установки стопорных колец;
съёмник подшипника;
зубило, молоток, тиски;
домкрат.

Операцию предпочтительно выполнять над смотровой ямой или эстакадой.

Как снять старую рулевую рейку

Прежде чем приступить к демонтажу узла, необходимо снять передние колеса. Без выполнения этой процедуры вы не сможете снять рулевую рейку. Затем следует проследовать в салон и под педалями авто открутить крепеж карданного шарнира.

Для демонтажа рейки автолюбителю в подкапотном пространстве необходимо выполнить ряд действий, осуществляемых в следующей последовательности:

Расшплинтовать гаечное соединение в районе «пальцев». Выпрессовать метиз из крепления.
Взять ключ на 13 и демонтировать гайки в точках присоединения механизма. Операция производится с одновременным удалением фиксирующих скоб.
Отсоединить приводную шестерню механизма от вала.Рейка подается вперед до момента, пока шлицевая шестерня не выйдет из зацепления
Через колесную нишу в районе правого крыла извлечь рулевую рейку в сборе.

Ремонт или замена механизма своими руками

Дальнейшие после снятия работы могут осуществляться на слесарном верстаке или другом удобном для водителя месте:

Демонтировать весь находящийся на корпусе крепеж, стопорные и соединительные пластины.
Отвести в сторону тягу руля.
Отсоединить опору из резины, снять защитный кожух, вытащить саму рейку.
В случае если вы намерены попробовать восстановить изделие без узловой замены, следует составляющие демонтированного элемента очистить от пыли и грязи. Также необходимо произвести его полную разборку, для чего необходимо извлечь пыльники, снять контргайку, прижимной стакан, вал с подшипниками и заменить или восстановить поврежденные детали. После этого необходимо осуществить сборку в обратном порядке.
Если вы приобретаете рулевую рейку в сборе, после демонтажа вышедшего из строя узла можно производить ее установку на автомобиль. Для этого через нишу колеса конструкцию следует подать в подкапотное пространство и произвести ее установку. В завершение требуется отрегулировать зазоры. Размер между крепежной гайкой и упором не должен превышать 0,12 мм. Проверить его можно соответствующим шаблоном.

Видео по снятию и монтажу

При планировании работ следует учесть их продолжительность. Опытный, разбирающийся в устройстве машины автолюбитель сможет поменять узел за 2-3 часов, в зависимости от степени разборки. Впервые приступая к подобному виду ремонта, желательно привлечь на время выполнения демонтажа и сборки помощника.

Оцените статью: Поделитесь с друзьями!

Рулевое управление ВАЗ 2110 2111 2112

Тип рулевого управления	Травмобезопасный
Рулевой механизм	Шестерня—рейка
Рулевой привод	Две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

: Просмотров: 13915

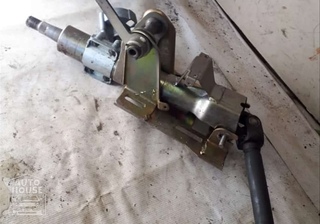

Работу по снятию рулевой колонки проводим при замене узлов и деталей рулевого управления, а также при демонтаже панели приборов.

: Просмотров: 17343

Рулевой механизм снимаем и разбираем для замены защитного чехла и деталей рейки. Демонтировать рулевой механизм можно двумя способами – с рулевыми тягами и без них. В первом случае выпрессовываем пальцы наружных наконечников рулевых тяг из поворотных рычагов стоек. Во втором варианте отсоединяем от рейки внутренние наконечники рулевых тяг (смотрите раздел Снятие рулевой колонки ВАЗ 2110 2111 2112).

: Просмотров: 13276

Снятие и установка рулевой тяги и наконечников. В статье написано снятие тяги как в сборе с наконечниками, так и по отдельности.

: Просмотров: 10274

При каждом техническом обслуживании автомобиля проверяйте состояние защитного чехла 10 (см. рис. Рулевой механизм в сборе с приводом), колпачков 39 шарниров тяг и плотность их посадки. Их необходимо заменять при наличии трещин, разрывов и других дефектов, нарушающих герметичность.

: Просмотров: 20026

Возможные неисправности рулевого управления ВАЗ 2110 2111 2112. Их причины и способы устранения

: Просмотров: 13598

В этой статье вы найдете информацию о снятии рулевого колеса, проще говоря, руля. Именно так называют рулевое колесо в народе. Здесь приведена пошаговая инструкция и с фотографиями. Воспользовавшись этой инструкцией вы без труда сможете снять рулевое колесо с машины, а также поставить его на место.

: Просмотров: 21631

: Просмотров: 10548

: Просмотров: 16048

Для наглядности операции показаны на снятой рулевой колонке.

: Просмотров: 7407

При увеличенном свободном ходе рулевого колеса проверьте осевой и радиальный зазоры в шаровых шарнирах рулевых тяг. Если ощущается свободный ход в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир в сборе с наконечником. Предупреждение

Обязательно замените рваный защитный колпачок шарового шарнира, иначе попавшие в шарнир грязь и вода быстро выведут его из строя. Заменить колпачок можно, не снимая наконечник с тяги.

: Просмотров: 13762

: Просмотров: 8155

: Просмотров: 9023

Снятие рулевого механизма на ВАЗ 2110 2111 2112 производится для ревизии и замены изношенных деталей, как правило это пластиковые втулки.

: Просмотров: 8600

: Просмотров: 17346

Сегодняшний день в автоистории

— В 1927 году В Токио открыто первое в Азии метро, которое до сих пор является прекрасной альтернативой относительно автомобильного транспорта
— В 1930 году в Москве на на углу улиц Петровка и Кузнецкий Мост появился первый светофор
— В 1987 году начат выпуск ВАЗ 2109

Новости компании

11.10.2018

Рулевое управление почти у всех моделей современных легковых автомобилей представлено в виде рулевой рейки. Это механический узел, предназначенный для преобразования поворота руля в горизонтальное отклонение передних колес. Изначально устройство рулевой рейки не отличалось особой сложностью. В простейшем варианте это механизм, состоящий из шестерни, расположенной на рулевом валу, сопряженной с ней рейки и рулевых тяг.

ТИПЫ И ВАРИАНТЫ ИСПОЛНЕНИЯ

В настоящее время существует три разновидности реечных механизмов. Отличие между ними заключается в принципе действия.

МЕХАНИЧЕСКАЯ РУЛЕВАЯ РЕЙКА

Наиболее простой вариант рулевого управления. Поворот колес осуществляется исключительно за счет физической силы водителя. В целях облегчения работы водителя и повышения удобства управления на многих автомобилях применяется рулевая рейка с переменным передаточным числом. Иными словами, шаг зубьев рейки меняется от середины к краям. Такое устройство при небольших углах поворота руля, что характерно для движения на больших скоростях, обеспечивает большое передаточное число, тяжелый и острый руль. Вместе с этим во время маневрирования на парковке, когда рулевое колесо приходится поворачивать «от края до края», делать это легко, благодаря меньшему передаточному числу. Первым отечественным автомобилем, где была применена такая конструкция, стал ВАЗ-2110.

ГИДРАВЛИЧЕСКАЯ РУЛЕВАЯ РЕЙКА

Отличается от механической тем, что механическое воздействие, которое оказывает водитель на руль, усиливается гидроусилителем. Это позволяет обеспечить одновременно остроту и легкость рулевого управления. Такое устройство чаще всего применяется на современных автомобилях.

ГУР также способствует повышению безопасности вождения, поскольку неровности дороги передаются на руль не так сильно, и в случае, если машина на высокой скорости попадет передним колесом в яму, удар многократно погасится гидроусилителем, и руль не вырвет из рук, как это произойдет на автомобиле с механической рейкой. Однако существует у этой медали и обратная сторона, ведь ухудшение обратной связи ведет к снижению «чувства автомобиля». Компенсировать этот недостаток автопроизводители стараются за счет изменения конструкции подвески, а также путем применения электромотора для привода ГУР (электро-гидроусилитель).

ЭЛЕКТРИЧЕСКАЯ РУЛЕВАЯ РЕЙКА

По принципу действия аналогична гидравлической, только усиление производится электромотором, который либо встроен в рулевую колонку (самый дешевый и более опасный вариант), либо размещается на рулевом валу, либо интегрирован с рейкой (наиболее безопасный вариант, применяется на автомобилях высокого класса).

Вариант с размещением электромотора в рулевой колонке опасен тем, что в случае выхода его из строя автомобиль становится практически неуправляемым, поскольку повернуть руль невозможно. К сожалению, этим порой грешили автомобили Лада Приора первых лет выпуска – ЭУРы на них не отличались высокой надежностью.

Такое устройство имеет немало достоинств:

более высокий КПД по сравнению с гидроусилителем;
экономичность (электромотор включается только при повороте руля, тогда как масло в ГУР постоянно циркулирует, на что отнимается некоторая часть мощности мотора;
независимость от температуры окружающей среды;
отсутствие необходимости регулярно обслуживать устройство, т. к. не требуется менять и доливать рабочую жидкость;
более высокая надежность в целом, обусловленная отсутствием шлангов, прокладок и сальников, в которых могла бы появиться течь.

СТРОЕНИЕ

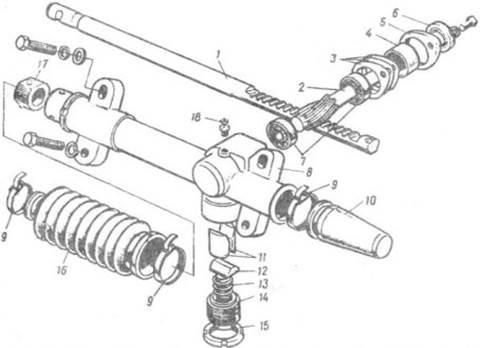

Конструкция механической рулевой рейки выглядит следующим образом. Внутри картера, имеющего в разрезе вид полого цилиндра, размещен защитный гофро-чехол. На подшипниках в картере установлено приводное зубчатое колесо, к которому пружиной прижимается рулевая рейка. Пружина требуется для устранения зазора в паре «шестерня-рейка». Ход рейки ограничивается с одной стороны ограничительным кольцом, а с другой – втулкой шарнира рулевой тяги. Данная схема рулевой рейки отличается предельной простотой и надежностью.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Исправность рулевого управления – это залог безопасного вождения автомобиля, поэтому необходимо следить за его состоянием. Это не значит, что перед каждой поездкой нужно проводить тщательную проверку, ведь поломка происходит не вдруг. Существуют признаки неисправности рулевой рейки, по которым можно судить о необходимости ремонта.

Стук, проявляющийся при езде по мелким неровностям, уменьшающийся при повороте руля в крайние положения.
Отсутствие усилий при вращении руля.
Усилие на руле исчезает в центральном положении.
Самопроизвольное вращение рулевого колеса.
Руль не возвращается или плохо возвращается в центральное положение при выходе машины из поворота.
Повышенная чувствительность автомобиля (его бросает в сторону при незначительном повороте руля, угол поворота колес не соответствует углу поворота рулевого колеса).
Постоянное падение уровня жидкости в бачке гидроусилителя, а также ее появление в пыльниках рулевых тяг.

Реферат: Устройство рулевого управления ВАЗ-2106

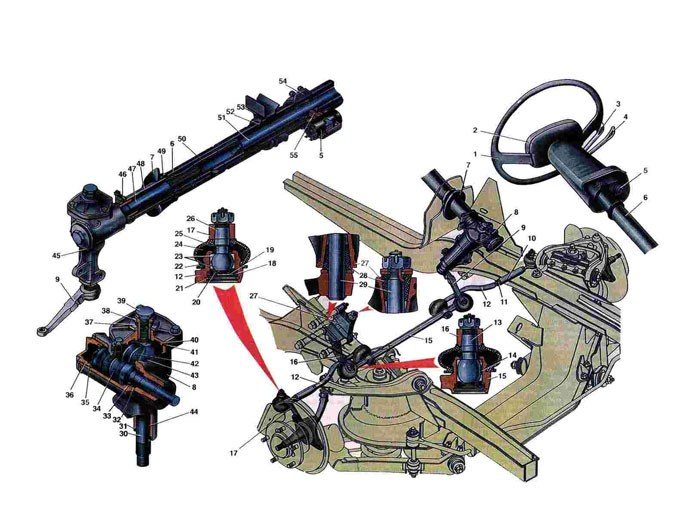

Устройство рулевого управления ВАЗ 2106

Содержание

Устройство рулевого управления ВАЗ 2106. 1

Введение. 2

1. Описание конструкции. 3

2. Особенности устройства. 4

Заключение. 8

Список использованной литературы.. 10

Введение

Актуальность темы исследования. Первый автомобиль ВАЗ-2106 сошел с III линии главного конвейера 21 февраля 1976 г. Когда в Тольятти освоили производство модели ВАЗ-2106 (Lada 1600), которая была переработана для отечественных условий эксплуатации из FIAT 124 Speciale образца 1972 года, никто не мог и предположить, что именно она станет самой популярной и массовой продукцией Волжского автозавода.

«Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Так, передние сдвоенные фары получили пластмассовые «очки», изменена облицовка радиатора, стоят другие задние фонари и бамперы с пластмассовыми клыками.

В последние годы ВАЗ-2106 производится в г. Ижевск на Ижевском автомобильном заводе. В январе 2006года ВАЗ-2106 был снят с производства через 30 лет после начала выпуска.

Цель исследования – выяснить, в чем заключается принцип устройства, особенности технического обслуживания и ремонта рулевого управления ВАЗ 2106.

Задачи:

— изучить и проанализировать литературу по теме исследования;

— рассмотреть особенности устройства рулевого управления ВАЗ 2106;

— охарактеризовать особенности технического обслуживания и ремонта рулевого управления ВАЗ 2106.

1. Описание конструкции

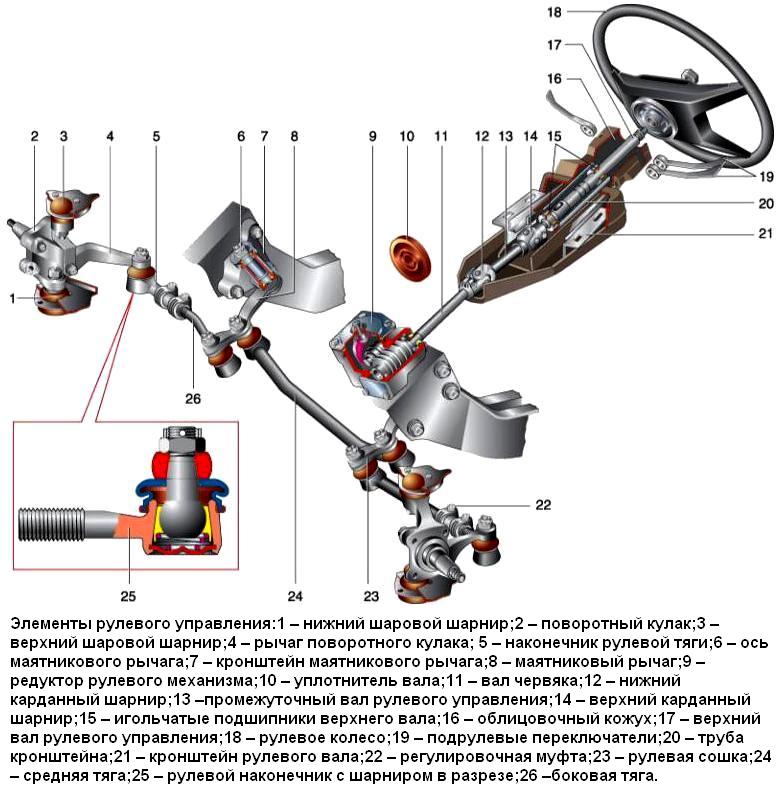

Рулевое управление состоит из рулевого механизма и рулевого привода (см. Приложение).

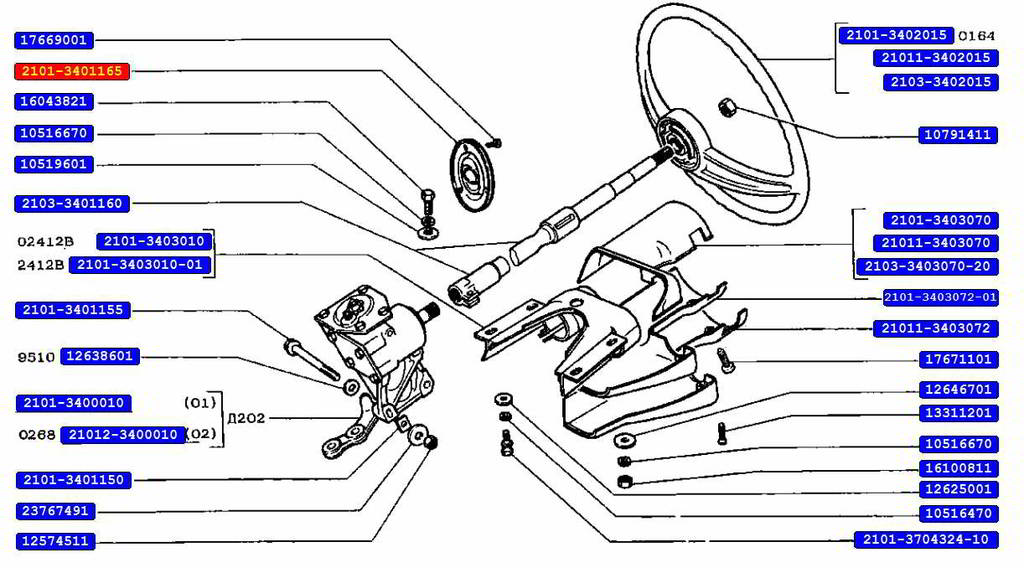

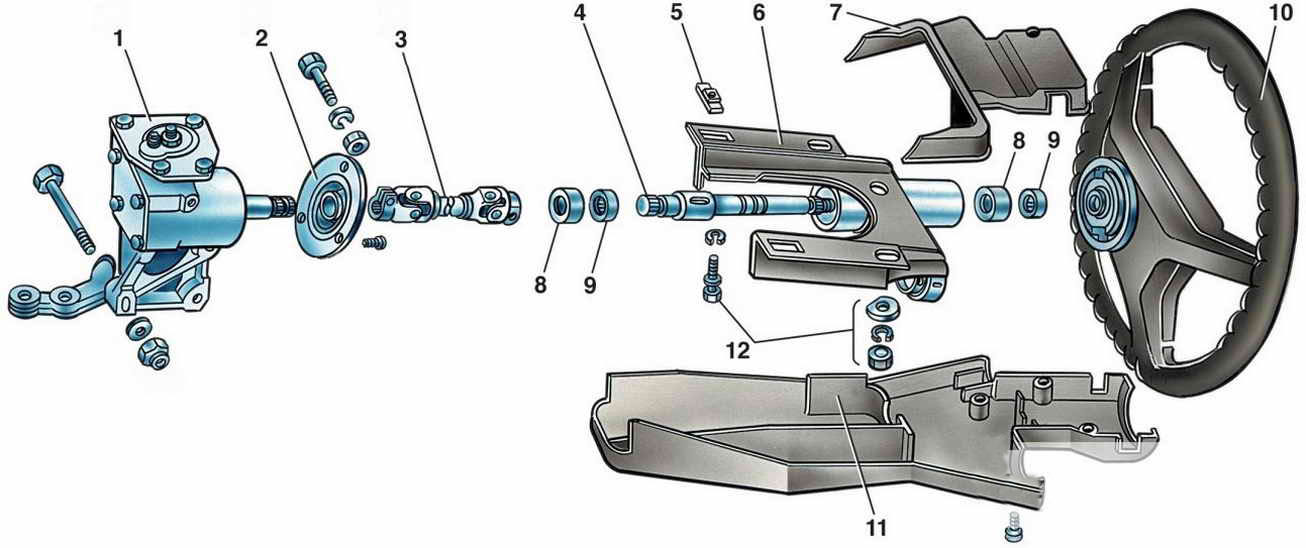

Рулевой механизм включает в себя рулевое колесо, рулевой вал, червячный редуктор и детали крепления.

Рулевое колесо закреплено гайкой на верхнем шлицевом конце рулевого вала. На колесе установлен включатель звуковых сигналов, закрытый пластмассовой крышкой.

Нижняя часть рулевого вала соединена со шлицевым концом вала редуктора с помощью шлицевого наконечника и стяжного болта. Верхняя часть рулевого вала вращается в игольчатых подшипниках, закрепленных в кронштейне крепления вала. На пластмассовой втулке установлены подрулевые переключатели.

Кронштейн вала руля закреплен на кузове двумя гайками и двумя винтами со срезными головками. В гнезде кронштейна установлен выключатель зажигания с блокирующим механизмом.

Конструкция кронштейна позволяет изменять наклон вала по вертикали для компенсации отклонения соосности рулевого вала и вала червяка.

Кронштейн и верхняя часть рулевого вала закрыты пластмассовыми кожухами.

Картер редуктора рулевого механизма закреплен тремя болтами на левом лонжероне кузова внутри отсека двигателя.

Между картером и лонжероном установлены шайбы, подбором толщины которых регулируют отклонения соосности рулевого вала и вала червяка по горизонтали.

В картере редуктора на двух разборных шариковых подшипниках установлен червяк, который входит в зацепление с роликом вала сошки.

Осевой зазор в подшипниках регулируется подбором прокладок между картером и крышкой.

Вал сошки вращается в двух бронзовых втулках, запрессованных в картер. На верхнем конце вала сошки установлен двухгребневой ролик, а на нижнем, на конических шлицах – сошка рулевого механизма. Глубина зацепление ролика с червяком регулируется винтом, установленным в верхней крышке картера.

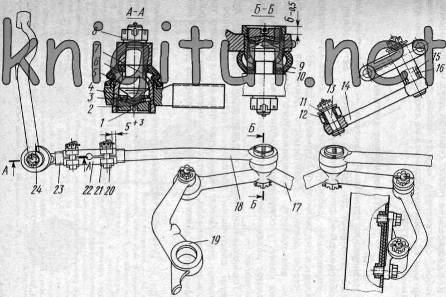

Рулевой привод состоит из трех тяг, сошки, кронштейна маятникового рычага и поворотных рычагов цапф.

На концах цельной средней тяги установлены шаровые шарниры для соединения с маятниковым рычагом и сошкой рулевого механизма. Боковые тяги разрезные, состоят из двух частей, соединенных между собой резьбовой муфтой. Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовой муфты изменяется длина тяги и, соответственно, схождение колес автомобиля.

В наконечниках тяг установлены шаровые шарниры для соединения с рычагами поворотных цапф, сошкой рулевого механизма и маятниковым рычагом.

Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова, в отсеке двигателя. В кронштейне установлены две пластмассовые втулки, в которых вращается ось рычага.

Угол поворота колес ограничен двумя упорами на сошке, которые при максимальных поворотах рулевого колеса упираются в корпус редуктора.

1.2. Особенности устройства

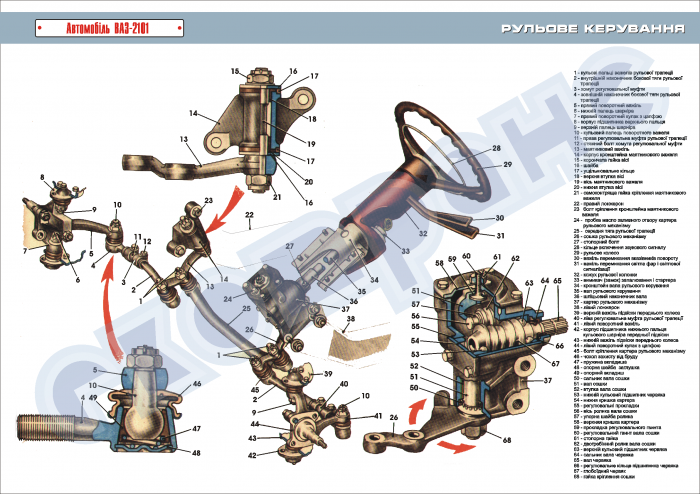

Рулевое управление состоит из червячного редуктора, рулевого колеса 27, вала 25 рулевого управления и рулевого привода.

Червячный редуктор расположен в алюминиевом картере, который крепится к левому лонжерону кузова тремя болтами с самоконтрящимися гайками. Между картером рулевого механизма и лонжероном установлены регулировочные прокладки, которыми достигается соосность вала червяка и вала рулевого управления. Для этой же цели два отверстия в картере под болты крепления выполнены овальными. В картере на двух радиально-упорных подшипниках установлен червяк. Подшипники не имеют внутренних колец. Их роль выполняют беговые дорожки, выполненные на торцах червяка. Зазор в подшипниках червяка регулируется прокладками, установленными под нижней крышкой. На выходе из картера вал червяка уплотнен сальником. На шлицевой части вала червяка выполнена кольцевая канавка для стяжного болта при соединении вала червяка с наконечником вала руля. В зацеплении с червяком находится двухгребневой ролик, который вращается на оси в двухрядном игольчатом подшипнике. Концы оси после ее запрессовки в отверстия проушин вала расклепаны с применением электроподогрева, т.е. это соединение неразъемное.

Между торцами ролика и пазом вала сошки установлены упорные шайбы, ограничивающие осевое перемещение ролика на оси. Вал сошки цилиндрической шлифованной частью установлен в двух бронзовых втулках и на выходе из картера уплотнен сальником. На конические шлицы вала сошки насажена в одном определенном положении сошка 4, благодаря сдвоенному шлицу на валу и сдвоенной впадине в отверстии сошки. Зацепление червячной пары выполнено со смещением осей ролика и червяка на 5,5 мм, что позволяет регулировать беззазорное зацепление ролика с червяком по мере их износа. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта. Головка винта заходит в Т-образный вырез вала сошки вместе с пластиной, которая обеспечивает нужную посадку головки винта. Регулировочный винт ввернут в верхнюю крышку, зафиксирован от проворачивания шайбой и затянут контргайкой. При заворачивании регулировочного винта в крышку вал сошки опускается, и выбирается зазор в зацеплении ролика с червяком. Детали червячного редуктора смазываются маслом ТАД-17и, которое заливается через отверстие, закрываемое пробкой 23. заправочная вместимость — 0,215 л.

Рулевое колесо изготовлено из пластмассы, армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу 25 шлицы сдвоенные, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится на валу гайкой, которая после затяжки раскернена в одной точке.

Вал рулевого управления верхней частью опирается на втулку, запрессованную в трубу верхней опоры. Нижний конец трубы крепится стяжным болтом к кронштейну. На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота, стеклоочистителя и смывателя ветрового стекла. В гнезде кронштейна крепится двумя винтами выключатель зажигания. Кронштейн 49 крепится к кронштейну панели кузова четырьмя болтами. Отверстия под болты крепления в кронштейне имеют овальную форму, за счет чего обеспечивается более точное соединение (центрирование) валов рулевого управления и червяка. Нижняя часть вала 25 шлицевым наконечником соединена с валом червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя зажигания. Вал рулевого управления закрыт облицовочным кожухом 24, состоящим из верхней и нижней частей, соединенных между собой винтами.

Рулевой привод включает в себя: сошку 4, среднюю 10 и боковые тяги 3, маятниковый рычаг, поворотные рычаги 17. Указанные детали связаны между собой шаровыми шарнирами.

Сошка соединена со средней и боковой тягами. Упор сошки ограничивает угол поворота передних колес. Средняя тяга 10 цельная, на концах имеет гнезда для размещения деталей шаровых шарниров.

Боковые тяги 3 составные. Каждая из них состоит из двух наконечников, соединенных между собой резьбовой регулировочной муфтой 12. Муфта фиксируется на наконечниках двумя стяжными хомутами 1. При такой конструкции боковых тяг возможно изменение их длины, что необходимо для регулирования схождения управляемых колес. Наружные наконечники боковых тяг шарнирно соединены с поворотными рычагами 17. которые крепятся болтами к поворотным кулакам. Внутренний наконечник правой боковой тяги соединен шарнирно с маятниковым рычагом, а наконечник левой тяги с сошкой. Все шаровые шарниры однотипны.

Шаровой шарнир тяги состоим из стального пальца 7, сферическая головка которого опирается на разрезной конусный вкладыш 8, изготовленный из пластмассы с высокими противозадирными свойствами. Коническая пружина 6, поджимая вкладыш к сферической головке пальца 7, автоматически поддерживает беззазорное соединение между ними. Снизу в гнезде наконечника за- вальцована шайба 5, являющаяся опорой для пружины. Конусная часть пальца заходит в коническое отверстие поворотного рычага (сошки или маятникового рычага) и крепится корончатой гайкой, зафиксированной шплинтом.

Шарниры при сборке заполняются смазкой ШРБ-4 и герметизируются: снизу опорной шайбой 5, сверху армированным колпачком 9. Пополнение или замена смазки производится только при ремонте автомобиля.

Кронштейн маятникового рычага крепится с внутренней стороны правого лонжерона двумя болтами с самоконтрящимися гайками. Кронштейн отлит из алюминиевого сплава. В его сквозной проточке расположены две пластмассовые втулки 19, на которых поворачивается ось 21 маятникового рычага. К торцам втулок поджаты шайбы. Верхняя шайба насажена на лыски оси и поджата корончатой гайкой моментом, который обеспечивает поворот рычага с усилием 10-20 Н (1-2 кгс), приложенным на его конце. Нижняя шайба поджата к втулке самоконтрящейся гайкой моментом 106 Н-м (10 кгс-м). Этой же гайкой на оси неподвижно закреплен маятниковый рычаг.

Между торцевыми поверхностями шайб и корпуса кронштейна маятникового рычага установлены резиновые уплотнительные кольца 20. При сборке полость между втулками заполняется смазкой Литол-24. Этой же смазкой смазываются сами втулки.

Таким образом, в ходе нашего исследования мы пришли к следующим выводам:

— К концу 1980-х модель ВАЗ 2106 осталась самой массовой и популярной в программе ВАЗа. Конечно, престижной ее уже не считали, но добрая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». На него не влияли даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступен по цене, что перешел в разряд непритязательных «рабочих лошадок». У него сложилась и постоянная армия поклонников. Однако теперь ВАЗ-2106 все же постепенно сдает позиции, прежде всего из-за морального старения дизайна и интерьера, а также довольно невысоких ездовых качеств, органически присущих классической компоновке.

— Устройство рулевого управления ВАЗ 2106 изложено в приложении.

Рулевое управление состоит из червячного редуктора, рулевого колеса, вала рулевого управления и рулевого привода. Червячный редуктор расположен в алюминиевом картере. Между картером рулевого механизма и лонжероном установлены регулировочные прокладки. В картере на двух радиально-упорных подшипниках установлен червяк. Подшипники не имеют внутренних колец. Зазор в подшипниках червяка регулируется прокладками, установленными под нижней крышкой . На выходе из картера вал червяка уплотнен сальником . На шлицевой части вала червяка выполнена кольцевая канавка для стяжного болта при соединении вала червяка с наконечником вала руля. В зацеплении с червяком находится двухгребневой ролик. Концы оси расклепаны с применением электроподогрева. Между торцами ролика и пазом вала сошки установлены упорные шайбы. Вал сошки цилиндрической шлифованной частью установлен в двух бронзовых втулках и на выходе из картера уплотнен сальником . На конические шлицы вала сошки насажена в одном определенном положении сошка. Зацепление червячной пары выполнено со смещением осей ролика и червяка на 5,5 мм. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта. Головка винта заходит в Т-образный вырез вала сошки вместе с пластиной. Регулировочный винт ввернут в верхнюю крышку, зафиксирован от проворачивания шайбой и затянут контргайкой. Детали червячного редуктора смазываются маслом ТАД-17и, которое заливается через отверстие, закрываемое пробкой. заправочная вместимость — 0,215 л. Рулевое колесо изготовлено из пластмассы, армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу шлицы сдвоенные, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится на валу гайкой, которая после затяжки раскернена в одной точке. Вал рулевого управления верхней частью опирается на втулку, запрессованную в трубу верхней опоры.

Нижний конец трубы крепится стяжным болтом к кронштейну. На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота, стеклоочистителя и смывателя ветрового стекла. В гнезде кронштейна крепится двумя винтами выключатель зажигания. Кронштейн крепится к кронштейну панели кузова четырьмя болтами. Нижняя часть вала шлицевым наконечником соединена с валом червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя зажигания. Вал рулевого управления закрыт облицовочным кожухом , состоящим из верхней и нижней частей, соединенных между собой винтами.

Рулевой привод включает в себя: сошку, среднюю и боковые тяги , маятниковый рычаг , поворотные рычаги .

Список использованной литературы

1. 25 миллионов наших // Волжский автостроитель. — 2006. — 20 июля (№ 129). — с. 4-5.

2. ВАЗ : Страницы истории: воспоминания и факты / ред. -сост. А. Шаврин. – М., 2007

3. Погребной С.Н. ВАЗ-2106. Руководство по эксплуатации, техническому обслуживанию и ремонту.- М.: Третий Рим ,2007г

4. ВАЗ 2106-03 Руководство по ремонту с каталогом деталей.-М: Третий Рим, 2005

5. ВАЗ 2106, 2103: Руководство по ремонту и каталог деталей, цветные схемы электрооборудования .- М, 2007

6. Сачков М. Тест ВАЗ-21053, ВАЗ-2106. Пара «Жигулевского».//За рулем, 05/2005

7. Афонин С. Двигатели ВАЗ 2101-2106. Руководство по ремонту .- М.: ПОНЧиК , 2007

8. Ремонт двигателей ВАЗ. Модели: 2101, 21011, 2103, 2105, 2106. – М., 2006

9. Косарев С.Н. Системы управления двигателем ВАЗ 2106. Руководство по техническому обслуживанию и ремонту.- М., 2004

10. Погребной С. Н. ВАЗ 2106. Руководство по ремонту в фотографиях.- М., 2007

11. Волгин С. Н.Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ-2103, ВАЗ-2106 и их модификаций .- М., 2004

12. ВАЗ 2103, 2106. Руководство по ремонту .- М., 2003

13. ВАЗ 2103, 2106. Руководство по ремонту .- М., 2001

14. Двигатели ВАЗ. Руководство по ремонту .- М., 2006

15. Якушев В.В. Руководство к действию. ВАЗ-2106. Крупный ремонт в фотографиях.- М.: Третий Рим,2001

Устройство рулевого управления ВАЗ-2106 реферат по транспорту

Устройство рулевого управления ВАЗ 2106 Содержание Устройство рулевого управления ВАЗ 2106 1 Введение 2 1. Описание конструкции 3 2. Особенности устройства 4 Заключение 8 Список использованной литературы 10 Вал сошки вращается в двух бронзовых втулках, запрессованных в картер. На верхнем конце вала сошки установлен двухгребневой ролик, а на нижнем, на конических шлицах – сошка рулевого механизма. Глубина зацепление ролика с червяком регулируется винтом, установленным в верхней крышке картера. Рулевой привод состоит из трех тяг, сошки, кронштейна маятникового рычага и поворотных рычагов цапф. На концах цельной средней тяги установлены шаровые шарниры для соединения с маятниковым рычагом и сошкой рулевого механизма. Боковые тяги разрезные, состоят из двух частей, соединенных между собой резьбовой муфтой. Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовой муфты изменяется длина тяги и, соответственно, схождение колес автомобиля. В наконечниках тяг установлены шаровые шарниры для соединения с рычагами поворотных цапф, сошкой рулевого механизма и маятниковым рычагом. Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова, в отсеке двигателя. В кронштейне установлены две пластмассовые втулки, в которых вращается ось рычага. Угол поворота колес ограничен двумя упорами на сошке, которые при максимальных поворотах рулевого колеса упираются в корпус редуктора. 1.2. Особенности устройства Рулевое управление состоит из червячного редуктора, рулевого колеса 27, вала 25 рулевого управления и рулевого привода. Червячный редуктор расположен в алюминиевом картере, который крепится к левому лонжерону кузова тремя болтами с самоконтрящимися гайками. Между картером рулевого механизма и лонжероном установлены регулировочные прокладки, которыми достигается соосность вала червяка и вала рулевого управления. Для этой же цели два отверстия в картере под болты крепления выполнены овальными. В картере на двух радиально- упорных подшипниках установлен червяк. Подшипники не имеют внутренних колец. Их роль выполняют беговые дорожки, выполненные на торцах червяка. Зазор в подшипниках червяка регулируется прокладками, установленными под нижней крышкой. На выходе из картера вал червяка уплотнен сальником. На шлицевой части вала червяка выполнена кольцевая канавка для стяжного болта при соединении вала червяка с наконечником вала руля. В зацеплении с червяком находится двухгребневой ролик, который вращается на оси в двухрядном игольчатом подшипнике. Концы оси после ее запрессовки в отверстия проушин вала расклепаны с применением электроподогрева, т.е. это соединение неразъемное. Между торцами ролика и пазом вала сошки установлены упорные шайбы, ограничивающие осевое перемещение ролика на оси. Вал сошки цилиндрической шлифованной частью установлен в двух бронзовых втулках и на выходе из картера уплотнен сальником. На конические шлицы вала сошки насажена в одном определенном положении сошка 4, благодаря сдвоенному шлицу на валу и сдвоенной впадине в отверстии сошки. Зацепление червячной пары выполнено со смещением осей ролика и червяка на 5,5 мм, что позволяет регулировать беззазорное зацепление ролика с червяком по мере их износа. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта. Головка винта заходит в Т- образный вырез вала сошки вместе с пластиной, которая обеспечивает нужную посадку головки винта. Регулировочный винт ввернут в верхнюю крышку, зафиксирован от проворачивания шайбой и затянут контргайкой. При заворачивании регулировочного винта в крышку вал сошки опускается, и выбирается зазор в зацеплении ролика с червяком. Детали червячного редуктора смазываются маслом ТАД-17и, которое заливается через отверстие, закрываемое пробкой 23. заправочная вместимость — 0,215 л. Рулевое колесо изготовлено из пластмассы, армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу 25 шлицы сдвоенные, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится на валу гайкой, которая после затяжки раскернена в одной точке. Вал рулевого управления верхней частью опирается на втулку, запрессованную в трубу верхней опоры. Нижний конец трубы крепится стяжным болтом к кронштейну. На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота, стеклоочистителя и смывателя ветрового стекла. В гнезде кронштейна крепится двумя винтами выключатель зажигания. Кронштейн 49 крепится к кронштейну панели кузова четырьмя болтами. Отверстия под болты крепления в кронштейне имеют овальную форму, за счет чего обеспечивается более точное соединение (центрирование) валов рулевого управления и червяка. Нижняя часть вала 25 шлицевым наконечником соединена с валом червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя зажигания. Вал рулевого управления закрыт облицовочным кожухом 24, состоящим из верхней и нижней частей, соединенных между собой винтами. Рулевой привод включает в себя: сошку 4, среднюю 10 и боковые тяги 3, маятниковый рычаг, поворотные рычаги 17. Указанные детали связаны между собой шаровыми шарнирами. Сошка соединена со средней и боковой тягами. Упор сошки ограничивает угол поворота передних колес. Средняя тяга 10 цельная, на концах имеет гнезда для размещения деталей шаровых шарниров. Боковые тяги 3 составные. Каждая из них состоит из двух наконечников, соединенных между собой резьбовой регулировочной муфтой 12. Муфта фиксируется на наконечниках двумя стяжными хомутами 1. При такой конструкции боковых тяг возможно изменение их длины, что необходимо для регулирования схождения управляемых колес. Наружные наконечники боковых тяг шарнирно соединены с поворотными рычагами 17. которые крепятся болтами к поворотным кулакам. Внутренний наконечник выполнено со смещением осей ролика и червяка на 5,5 мм. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта. Головка винта заходит в Т-образный вырез вала сошки вместе с пластиной. Регулировочный винт ввернут в верхнюю крышку, зафиксирован от проворачивания шайбой и затянут контргайкой. Детали червячного редуктора смазываются маслом ТАД-17и, которое заливается через отверстие, закрываемое пробкой. заправочная вместимость — 0,215 л. Рулевое колесо изготовлено из пластмассы, армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу шлицы сдвоенные, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится на валу гайкой, которая после затяжки раскернена в одной точке. Вал рулевого управления верхней частью опирается на втулку, запрессованную в трубу верхней опоры. Нижний конец трубы крепится стяжным болтом к кронштейну. На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота, стеклоочистителя и смывателя ветрового стекла. В гнезде кронштейна крепится двумя винтами выключатель зажигания. Кронштейн крепится к кронштейну панели кузова четырьмя болтами. Нижняя часть вала шлицевым наконечником соединена с валом червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя зажигания. Вал рулевого управления закрыт облицовочным кожухом , состоящим из верхней и нижней частей, соединенных между собой винтами. Рулевой привод включает в себя: сошку, среднюю и боковые тяги , маятниковый рычаг , поворотные рычаги . Список использованной литературы 1. 25 миллионов наших // Волжский автостроитель. — 2006. — 20 июля (№ 129). — с. 4-5. 2. ВАЗ : Страницы истории: воспоминания и факты / ред.-сост. А. Шаврин. – М., 2007 3. Погребной С.Н. ВАЗ-2106. Руководство по эксплуатации, техническому обслуживанию и ремонту.- М.: Третий Рим ,2007г 4. ВАЗ 2106-03 Руководство по ремонту с каталогом деталей.-М: Третий Рим, 2005 5. ВАЗ 2106, 2103: Руководство по ремонту и каталог деталей, цветные схемы электрооборудования .- М, 2007 6. Сачков М. Тест ВАЗ-21053, ВАЗ-2106. Пара «Жигулевского».//За рулем, 05/2005 7. Афонин С. Двигатели ВАЗ 2101-2106. Руководство по ремонту .- М.: ПОНЧиК , 2007 8. Ремонт двигателей ВАЗ. Модели: 2101, 21011, 2103, 2105, 2106. – М., 2006 9. Косарев С.Н. Системы управления двигателем ВАЗ 2106. Руководство по техническому обслуживанию и ремонту.- М., 2004 10. Погребной С. Н. ВАЗ 2106. Руководство по ремонту в фотографиях.- М., 2007 11. Волгин С. Н.Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ-2103, ВАЗ-2106 и их модификаций .- М., 2004 12. ВАЗ 2103, 2106. Руководство по ремонту .- М., 2003 13. ВАЗ 2103, 2106. Руководство по ремонту .- М., 2001 14. Двигатели ВАЗ. Руководство по ремонту .- М., 2006 15. Якушев В.В. Руководство к действию. ВАЗ-2106. Крупный ремонт в фотографиях.- М.: Третий Рим,2001

Замена рулевых наконечников на ВАЗ 2110-2112

Рулевые наконечники на автомобилях ВАЗ 2110-2112, как и шаровые опоры, нуждаются в регулярной замене, но в большинстве случаев их приходится менять при особо выраженных симптомах. Например, если со стороны передней подвески слышны стуки, а рулевое управление стало немного расшатанным, то, скорее всего, это в концах рулевых тяг.

Можно попробовать покачать колесо из стороны в сторону, а также вверх-вниз на поднятом автомобиле. Сильно изношенный наконечник даст о себе знать, и вы все увидите невооруженным глазом — и чрезмерный люфт, и слишком большой люфт.Для того, чтобы заменить все это в домашних условиях, нам понадобится инструмент, список которого приведен ниже:

ключ на 19 колпачок
27 рожковый ключ
плоскогубцы
съемник шарового шарнира и рулевого наконечника

Видео-инструкция по замене рулевых наконечников на ВАЗ 2110-2112

Фотоотчет по самостоятельной замене концов рулевых тяг на автомобилях ВАЗ 2110, 2111 и 2112

Первым делом нужно поднять переднюю часть ВАЗ 2110- 2112 домкратом и снимаем колесо, предварительно открутив все болты его крепления.Затем с помощью плоскогубцев выньте шплинт, фиксирующий гайку крепления шарикового пальца:

Теперь вы можете открутить гайку, так как ничто другое не заблокирует ее. Желательно сначала нанести на него проникающую смазку:

Теперь нам понадобится съемник. Одеваем его таким образом, как показано на фото ниже:

Теперь поверните болт съемника гаечным ключом, пока штифт наконечника не выйдет из своего гнезда.

Как видите, снизу все готово и осталось открутить от рулевой тяги.Для этого нужен ключ на 27. Так как под рукой у меня его не было, пришлось воспользоваться гаечным ключом:

Если он начинает отворачиваться со сцеплением, то можно все вместе снимать, и затем открутите и разделите в тисках. Если гайка сдвинулась с места нормально, то можно закрутить наконечник по часовой стрелке, чтобы полностью снять его со стержня:

Следует учитывать, что при откручивании лучше помнить количество сделанных оборотов, так как в дальнейшем при установке это позволит сохранить примерное схождение передних колес.Купить новые наконечники рулевой тяги на ВАЗ 2110-2112 можно по цене около 700 рублей за пару, хотя есть и более дешевые цены. Но на таких запчастях лучше не сильно экономить, чтобы не повторять эту процедуру снова через месяц.

АНАЛОГИЧНЫЕ ИЗДЕЛИЯ

, что выходит из строя в рулевых рейках с гидроусилителем, и как их ремонтируют Устройство и принцип действия рулевой рейки с гидроусилителем

Если вы опытный автомобилист, то наверняка знаете, что такое рулевая рейка и почему она должна быть постоянно в рабочем состоянии.Но если вы новичок, наверняка вам пригодятся знания о рулевой рейке. В статье мы рассмотрим, какие бывают виды этого механизма, как определить поломку и с чем вам придется столкнуться в этом вопросе.

Реечное рулевое управление — правильное название для рассматриваемой нами части автомобиля. Хотя уже давно прижилось расхожее выражение рулевая рейка и все понимают, о чем идет речь. Этот механизм преобразует вращение вала руля направления в движение штанг влево-вправо.А они, в свою очередь, передают мощность на поворотные кулаки передних колес. Другими словами, рулевая рейка — это переходное звено между водителем, поворачивающим рулевое колесо, и вращающимися колесами. Теперь вы сами понимаете, насколько важна производительность этого устройства.

С другой стороны, рейка представляет собой шток поршня, корпусом которого является цилиндр гидроусилителя рулевого управления. Корпус содержит золотник, распределяющий потоки жидкости в полость первого или второго цилиндра. В зависимости от того, в каком направлении водитель поворачивает руль, сторона с жидкостью, которая там находится под давлением, также будет меняться.

Устройство рулевой рейки зависит также от типа механизма. Механическая форма самая простая и распространенная. Устанавливается как на переднеприводные автомобили, так и на заднеприводные.

В этом случае колеса поворачиваются непосредственно за счет усилий водителя. А чтобы их максимально уменьшить, можно использовать рейку, содержащую переменный подчиненный номер.

Размер рулевого зазора очень важен для хорошей и правильной эксплуатации автомобиля, и этот показатель напрямую зависит от состояния рулевой рейки.

Поэтому рассмотрим устройство механической секции. В таком механическом механизме зубья рейки меняют свой шаг от центра к краям. Поэтому при движении на большой скорости руль становится немного тяжелее и его маневренность снижается. А на дороге на небольшой скорости, например при парковке, чуть легче поворачивается руль (так как там меньшее подчиненное передаточное число).

Первый отечественный автомобиль с таким устройством — ВАЗ-2110.Большим плюсом водители считали то, что при повороте за счет механической рейки руль автоматически становился в исходное ровное положение. Не нужно было прилагать усилий, чтобы после поворота колесо вернуться в исходное положение, достаточно было просто отпустить его.

Гидравлическое реечное устройство

Как устроена гидравлическая рулевая рейка? Этот вопрос могут задать водители новых автомобилей, в которых внедрен гидроусилитель. Основное отличие от механического типа в том, что здесь присутствует гидроусилитель руля, который придает удобство управления и его резкость.

Если рассматривать устройство гидропривода со стойкой, то оно состоит из:

Вход.
Золотниковые втулки.
Пылезащитный колпачок.
Стопорное кольцо.
Сальник золотника.
Катушка.
Подшипник.
Сальник штока.
Спинка.
Железнодорожный состав.
Стопорное кольцо.
Заднее уплотнение.
Шток поршневой.
Втулки штока.
Зажимные гайки.
Гайки катушки.
Заглушки катушек.
Золотник червяк.
Байпасные трубки.
Выход.

Какая бы версия рулевой рейки ни стояла на автомобиле, важно прислушаться к ее работе и выявить присутствующие ошибки. Это может быть стук, скрип, свист в рулевом механизме. И эти звуки должны насторожить каждого водителя. Даже если они проходят разово, в работе что-то ломается — обратитесь к специалисту или посмотрите проблему самостоятельно.

Очень часто для устранения неприятных звуков автомобиля достаточно смазать все детали маслом или долить жидкость в механическое устройство. Это позволит машине работать без использования в течение многих лет. капитальный ремонт … Маленькие проблемы лучше сразу решать, чем они превращаются в большие проблемы. Позаботьтесь о своей машине, и она прослужит вам долго и хорошо!

Видео «Как заменить рулевую рейку»

На записи представлена пошаговая инструкция по замене рулевой рейки. Посмотрите это видео, и вы легко сможете повторить все действия на своем автомобиле.

В наши дни сложно представить автомобиль без гидроусилителя руля.Усилитель может быть электрическим (), гидравлическим (гидроусилитель руля) или электрогидравлическим (). Тем не менее, гидроусилитель руля остается наиболее распространенным типом на данный момент. Он сконструирован таким образом, что даже в случае выхода из строя способность управлять автомобилем сохранится. В этой статье мы разберем его основные функции и подробно выясним, из чего он состоит.

Функции и назначение гидроусилителя

Гидравлический усилитель рулевого управления (гидроусилитель рулевого управления) — это элемент рулевого управления, в котором дополнительная сила рулевого управления создается за счет гидравлического давления.

У автомобилей основное назначение гидроусилителя — обеспечение комфорта. Управлять автомобилем, оснащенным гидроусилителем руля, легко и удобно. Кроме того, водителю не нужно делать пять или шесть полных поворотов в направлении поворота, чтобы совершить маневр. Это особенно актуально при парковке и маневрировании в ограниченном пространстве.

Сохранение контроля над транспортным средством и смягчение ударов, передаваемых на рулевое колесо в результате столкновения управляемых колес с неровностями дороги, также является важной функцией рулевого управления с усилителем.

Требования к гидроусилителю

Для эффективной работы гидроусилителя руля к нему предъявляются следующие требования:

надежность системы и тихая работа;
простота обслуживания и минимальный размер устройства;
технологичность и экологическая безопасность;
малый крутящий момент на колесе с автоматическим возвратом в нейтральное положение;
легкость и плавность управления;
обеспечение кинематического следящего действия — соответствие углов поворота управляемых колес и рулевого колеса;
обеспечивает силовое отслеживание — пропорциональность сил сопротивления повороту управляемых колес усилию на рулевом колесе;
возможность управлять автомобилем при отказе системы.

Устройство гидроусилителя

ГУР устанавливается на любой тип. Для легковых автомобилей наиболее распространен реечный механизм. В этом случае схема гидроусилителя руля следующая:

бачок для рабочей жидкости;
масляный насос;
;
;
шланги соединительные.

Бачок гидроусилителя руля

Фильтрующий элемент и щуп для контроля уровня масла установлены в бачке или бачке для рабочей жидкости.С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Сетка в баке служит фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации.

Уровень жидкости внутри резервуара можно проверить визуально, если резервуар изготовлен из полупрозрачного пластика. Если пластик непрозрачный или используется металлический резервуар, проверьте уровень жидкости щупом.

В некоторых автомобилях уровень жидкости можно проверить только после непродолжительной работы двигателя или путем вращения рулевого колеса несколько раз в разных направлениях на холостом ходу.

На датчиках или резервуарах делаются специальные насечки, как для «холодного» двигателя, так и для «горячего», проработавшего некоторое время. Также необходимый уровень жидкости можно определить по отметкам «Макс» и «Мин».

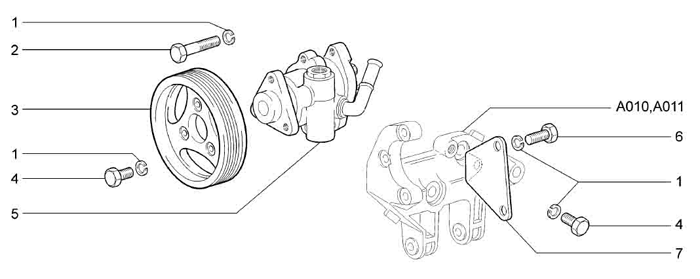

Насос гидроусилителя руля

Он необходим для поддержания необходимого давления в системе и циркуляции масла. Насос установлен на блоке цилиндров и приводится в движение шкивом коленчатого вала с помощью приводного ремня.

Конструктивно насос может быть разного типа. Наиболее распространены пластинчатые насосы, которые отличаются высоким КПД и износостойкостью. Устройство выполнено в металлическом корпусе с ротором, внутри которого вращаются лопасти.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель, а затем в гидроцилиндр.

Насос приводится в движение шкивом коленчатого вала, поэтому его производительность и давление зависят от числа оборотов двигателя.Для поддержания необходимого давления в гидроусилителе руля используется специальный клапан. Давление, которое насос создает в системе, может достигать 100-150 бар.

В зависимости от типа управления масляные насосы делятся на регулируемые и фиксированные:

регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса;
Постоянное давление в нерегулируемых насосах поддерживается редукционным клапаном.

Редукционный клапан представляет собой пневматический или гидравлический дроссель, который действует автоматически и регулирует уровень давления масла.

Распределитель гидроусилителя руля

Распределитель гидроусилителя руля устанавливается на рулевом валу или на элементах. Его назначение — направить поток рабочей жидкости в соответствующую полость гидроцилиндра или обратно в резервуар.

Основными элементами распределителя являются торсион, поворотный клапан и вал распределителя. Торсион — это тонкий, упругий металлический стержень, который крутится под действием крутящего момента.Золотник и распределительный вал представляют собой две цилиндрические части с жидкостными каналами, вставленными друг в друга. Золотник связан с рулевым механизмом, а вал распределителя — с карданным валом, то есть с рулевым колесом. Торсион одним концом закреплен на валу распределителя, другим концом установлен в поворотный клапан.

Клапан может быть осевым, в котором золотник движется поступательно, и поворотным — здесь золотник вращается.

Гидравлический цилиндр и соединительные шланги

Гидравлический цилиндр встроен в стойку и состоит из поршня и штока, который перемещает стойку под действием давления жидкости.

Шланги соединительные высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом. Масло из резервуара в насос и от распределителя обратно в резервуар течет по шлангам низкого давления.

Принцип работы гидроусилителя руля

Рассмотрим несколько режимов работы гидроусилителя при повороте колес в любую сторону:

Автомобиль неподвижен, колеса прямые. На данный момент гидроусилитель не работает и жидкость просто прокачивается по системе (из бака в распределитель и наоборот).
Водитель начинает крутить руль. Крутящий момент от рулевого колеса передается на вал распределителя, а затем на торсион, который начинает крутиться. В этот момент поворотный клапан не вращается, так как этому препятствует сила трения, которая не позволяет колесам вращаться.Перемещаясь относительно золотника, вал распределителя открывает канал для поступления жидкости в одну из полостей гидроцилиндра (в зависимости от того, куда поворачивается рулевое колесо). Таким образом, вся жидкость под давлением направляется в гидроцилиндр. Жидкость из второй полости гидроцилиндра попадает в сливную магистраль и далее в емкость. Жидкость давит на поршень со штоком, за счет чего колеса движутся и вращаются.
Водитель перестал крутить руль, но продолжает удерживать его в повернутом положении. Рулевая рейка, перемещаясь, вращает поворотный клапан и выравнивает его с валом распределителя. В этот момент распределитель установлен в нейтральное положение, и жидкость снова просто циркулирует по системе, не выполняя никакой работы, как когда колеса находятся на прямой линии.
Водитель «вывернул» руль до крайнего положения и продолжает его удерживать. Этот режим является наиболее сложным для гидроусилителя, так как клапан не может вернуться в нейтральное положение, а вся циркуляция жидкости происходит внутри насоса, что сопровождается повышенным шумом его работы.Но как только вы отпустите руль, система вернется в нормальное состояние.

Гидроусилитель руля сконструирован таким образом, что при выходе из строя рулевое управление продолжит работать, а способность управлять автомобилем сохранится.

Периодичность замены жидкости в гидроусилителе руля

Теоретически рабочую жидкость можно использовать в течение всего срока службы автомобиля, но рекомендуется периодически менять масло.

Срок замены зависит от интенсивности эксплуатации автомобиля.При среднегодовом пробеге 10-20 тыс. Км достаточно менять масло раз в два-три года. Если машина используется чаще, то замену жидкости нужно производить чаще.

В результате работы гидроусилителя повышается температура его элементов. За счет этого масло также нагревается, что приводит к ухудшению его физических свойств. Если при проверке состояния жидкости замечены посторонние частицы или запах горящего масла, то пора произвести замену.

09.03.2017

Опытные автомобилисты знают, что такое рулевая рейка и как важно поддерживать ее в рабочем состоянии. Правильное название этого агрегата — реечный рулевой механизм, но в народе он не прижился. Суть механизма довольно проста — преобразовать поворот рулевого колеса в движение тяг влево-вправо (для передних колес это горизонтальный прогиб), которые через поворотные кулаки перенаправляют усилие на передние колеса.

Проще говоря, рулевая рейка является промежуточным звеном между человеком, сидящим за рулем, и управляемыми колесами. Неудивительно, что работоспособность такого механизма должна быть безупречной. Как работает рулевая рейка?

Принцип действия

Указанный механизм конструктивно представляет собой шток с поршнем. Его основание действует как цилиндр рулевого управления с гидроусилителем. В цилиндре есть две полости, которые заполняются жидкостью за счет ее распределения с помощью золотника, расположенного в корпусе.Принимая во внимание сторону рулевого управления (левую или правую), меняется и сторона, на которой жидкость находится под давлением.

На сегодняшний день в автомобилях существует 3 типа реечных механизмов, различающихся по принципу действия:

механический;
гидравлический;
электр.

Механическое рельсовое устройство

Этот тип отличается простотой конструкции и эффективностью. Принцип работы рулевой рейки такой же, как описано выше, а вращение колес обеспечивается приложенной силой со стороны водителя. Чтобы снизить нагрузку на руки, производители комплектуют новые модели автомобилей стойкой с регулируемым передаточным числом.

Проще говоря, шаг между соседними зубьями рейки регулируется от краев к середине. В результате с увеличением скорости движения снижается маневренность, и становится сложнее управлять рулевым колесом. Даже ребенок может крутить руль на минимальных оборотах, за счет минимального передаточного числа. Такая простая конструкция отлично зарекомендовала себя на отечественном автомобиле ВАЗ-2110.

Гидравлический рулевой механизм

Основное отличие рулевой рейки с гидроусилителем от описанной выше в том, что физические усилия водителя увеличиваются за счет встроенного гидроусилителя. С таким устройством обеспечивается простота управления транспортным средством и его высокая маневренность вне зависимости от скорости движения. Такими механизмами оснащены практически все современные автомобили.

Высокую безопасность движения обеспечивает гидроусилитель руля: он гасит небольшие выбоины и неровности на проезжей части за счет гидроусилителя. Руки водителя остаются на рулевом колесе без рывков. Многие владельцы таких автомобилей жалуются, что не «чувствуют» своего железного коня.

Этот недостаток частично компенсируется современными подвесками в сочетании с электрогидроусилителем.

Электромеханизм

Принцип работы электрического механизма практически полностью идентичен гидравлическому. Силовой агрегат при этом выступает вперед электромотор, интегрированный в рулевой вал, рулевую колонку или рейку (считается самым безопасным вариантом).Вариант с электродвигателем в рулевой колонке не нашел популярности из-за невысокой конструктивной надежности.

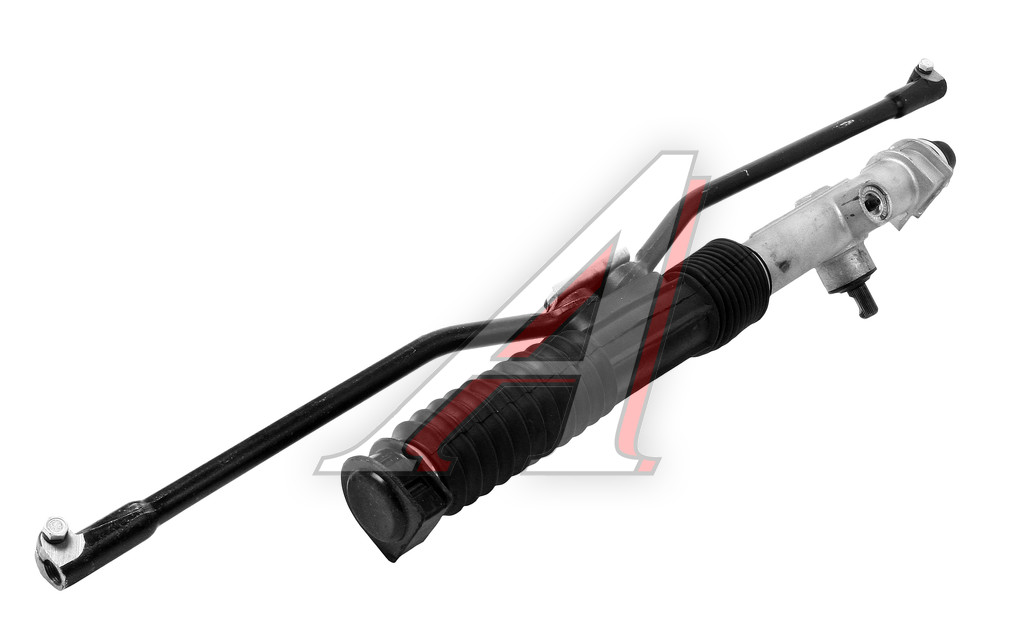

Рулевая рейка — это механизм, который передает вращение рулевого колеса на вращение колес. Самым простым устройством этого механизма является шестерня на рулевом валу, с которой тянется рулевая рейка. Но с развитием автомобильной промышленности были разработаны более сложные механизмы. Сегодня существует три типа рулевых реек: механические, электрические и гидравлические. У них разное устройство и режим работы.

Устройство рулевой рейки

Все типы систем имеют одинаковую конструкцию: на рейке есть зубья, которые перемещаются по шестерне рулевой колонки. Эти зубья имеют передаточное число, специально подобранное для правильной передачи мощности. Некоторые типы содержат дополнительные устройства для облегчения управления автомобилем.

Устройство механической рулевой рейки

У этого типа рельса самое простое устройство.Вращение колес осуществляется только усилием водителя. Он состоит из шестерен, которые работают так же, как и коробка передач.

Система имеет два зубчатых механизма: один связан с приводом рулевого колеса, а другой — с тягами колес. У них есть определенное передаточное число, облегчающее работу водителя. Даже небольшое движение рулевого колеса способно отклонить колеса от горизонтальной оси. Это особенно удобно при маневрировании в ограниченном пространстве: водитель может легко повернуть руль до упора и поворачивать колеса.

Рулевая рейка с гидроусилителем

Практически на всех новых автомобилях помимо штатной рейки устанавливается гидроусилитель руля — гидроусилитель руля. Это делает вождение легким и приятным. Также он помогает гасить ямы и неровности на дороге — они не задевают рулевое колесо, что делает вождение безопасным.

ПОСМОТРЕТЬ ВИДЕО

Устройство рулевой рейки с гидроусилителем: состоит из насоса, в котором движется рабочая жидкость. При повороте руля он давит на поршень со штоком, который отвечает за поворот колес.В нейтральном положении рулевого управления вся жидкость возвращается в нормальное положение.

Рулевая рейка с гидроусилителем впервые появилась на грузовиках, которыми было сложно управлять. Но с развитием технического прогресса его стали устанавливать на легковые автомобили.

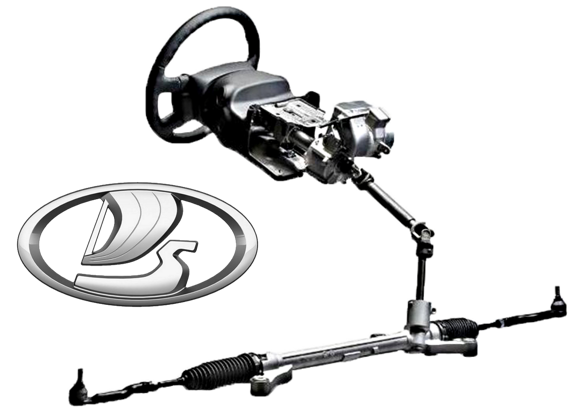

Электроусилитель рулевой рейки

Механизм этого типа оснащен электродвигателем для улучшения преобразования поворота рулевого колеса в отклонение колеса. Он контролируется ЭБУ и специальными датчиками.

Эту систему можно установить тремя способами: двигатель расположен на рельсе, двигатель встроен в стойку или двигатель расположен на валу.Вариант со встроенным мотором в рулевой колонке считается наиболее опасным: при выходе из строя автомобиль становится неуправляемым.

На сегодняшний день этот механизм считается наиболее прогрессивным, так как он имеет самый высокий КПД среди всех типов. Прост в обслуживании: нет необходимости доливать рабочую жидкость, нет сальников, которые могли бы протечь. Еще он экономичен, при этом в гидроусилителе руля постоянно течет жидкость, электродвигатель запускается только при вращении рулевого колеса.

Схема работы

Понять, что такое рельс в машине, не очень сложно. От рулевого колеса идет рулевая колонка, которая на конце имеет шестерню с передаточным числом. В шестерне распределительного механизма эта шестерня встречается с шестерней на рейке. В зависимости от типа конструкции дальше располагаются поршни с рабочим телом или электродвигатель с блоком управления. После этого крутящий момент рулевых тяг передается на колеса.

Это упрощенная схема устройства, которая необходима для понимания принципа работы.По сути, рулевая рейка состоит из регулирующих элементов: пружин, втулок, упоров.

Неисправности

Любой блок в машине может выйти из строя. Особенно часто это происходит на длинных дистанциях. Со временем детали изнашиваются и приходят в негодность. Но могут быть и другие причины поломок машины.

Причины неисправности

Глобальная причина выхода этого механизма из строя — плохое качество дорог. Автолюбители не могут его улучшить, но могут внимательнее водить машину: объезжать ямы и неровности, тормозить на плохой дороге, не управлять городской машиной в условиях бездорожья.

В плохих дорожных условиях может выйти из строя не только подвеска, но и выйти из строя сальники и пыльники рулевого механизма. А через отверстия в них в механизм может попасть дорожная пыль. Чаще всего именно она является причиной поломки зубчатого механизма.

Симптомы: Диагностика

Диагностика рулевой рейки своими руками предполагает, что водитель должен обращать внимание на малейшие изменения в управлении автомобилем. Признаки неисправности рулевой рейки:

Утяжеление руля в определенных положениях;

Стук о рельс;

Вибрация рулевого управления;

Утечка жидкости гидроусилителя руля;

Неполный возврат руля в исходное положение;

Вращение рулевого колеса не соответствует вращению колеса.

Самый частый симптом — стук в передней части автомобиля. Диагностика рулевой рейки в автосервисе — самый очевидный выход. Скорее всего, мастер признает его поломку и предлагает заменить.

Но помните, что некоторые поломки можно исправить. Например, если на вашем автомобиле установлен механический тип, мастер может разобрать устройство, найти поломку и устранить ее. Вам просто нужно найти надежного мастера и сравнить цену ремонта и стоимость замены рулевой рейки. Стоит ремонтировать рулевую рейку или нет — решайте сами, это зависит от типа устройства и его цены.

Основные неисправности

Есть два основных признака исправности — детонация и подтекание жидкости. Они могут рассказать о многих поломках, которые вам поможет найти мастер автосервиса. Возможные неисправности рулевой рейки:

Стук по поверхности может возникнуть из-за повреждения пыльников. В этом случае тяга заканчивается быстро и быстро выходит из строя и начинает стучать.В этом случае их просто заменяют на новые.

Внутренние стуки могут указывать на неисправность поршней или направляющих втулок. Для диагностики потребуется разобрать механизм и выявить поломку. Определить стук в рулевой рейке и его характер может только специалист.

Также стук может говорить о производстве деталей на большом пробеге автомобиля. Эта поломка не подлежит ремонту; механизм необходимо заменить на новый.

Утечки могут возникать только в устройствах с усилителем мощности. Она говорит, что сальники вышли из строя и их нужно заменить. В случае утечки следует разобрать рейку и осмотреть все детали. Если у вас возник вопрос, что делать при протечке рулевой рейки, стоит купить ремкомплект и отнести его в сервисный центр для ремонта.

Если невозможно повернуть руль с ЭУР, это может быть из-за выхода из строя электродвигателя.

Если рулевое колесо с гидроусилителем поворачивается сильно, это может указывать на неисправность насоса.

Как отличить неисправность рулевой рейки от поломки гидроусилителя

Неисправности в гидроусилителе руля можно распознать по характерным симптомам:

ГУР пропал ни при каких условиях;

Усиление пропадает только при работе двигателя на холостом ходу;

Посторонний шум при работе усилителя;

Рабочая жидкость пенится.

Если у вас есть эти симптомы, обратитесь к профессионалу, который понимает, как работает рулевая рейка с гидроусилителем, для устранения неполадок.

Помните, что профилактика — это лучший способ предотвратить неисправности. Чтобы продлить жизнь этого механизма, следует соблюдать простые правила:

Регулярно проверяйте пыльники. Если на них образовалась трещина или ямка, лучше сразу их заменить.

Зимой нужно сначала прогреть двигатель, а уже потом начинать движение и крутить руль. Лучше всего слегка повернуть руль из стороны в сторону, чтобы согреть масло.

Притормозите перед ямами и неровностями и постарайтесь их объехать.

Не забудьте заменить жидкость для гидроусилителя руля.

Не подпрыгивайте резко с места, особенно если руль перекручен до упора.

Рулевая рейка — это механическое устройство, передающее мощность от рулевого механизма на колеса. Устройство рулевой рейки внешне выглядит сложным, но немногие мастера разбираются в внутренних механизмах и умеют их ремонтировать. Поэтому в случае неисправности следует найти хороший автосервис для устранения неисправностей систем рулевого управления или замены всего механизма.

Ремонт рулевых реек — сложный процесс, с которым не справится начинающий автолюбитель.

Особенности рулевых реек на автомобилях

На всех современных автомобилях устанавливают усилители, чтобы водителю было удобнее управлять. Кроме того, они обеспечивают безопасность в сложных условиях. Чтобы водитель не терял чувство дороги, производители прибегают к доработкам подвески.

Форд

Многие автолюбители жалуются, что на автомобилях этого производителя часто ломаются рулевые рейки.Это касается практически всех моделей, но у владельцев Ford Focus немало проблем. Некоторые партии этой модели имели дефектные рельсы, которые собирались на старом оборудовании. Они вышли из строя уже на первой тысяче километров.

ПОСМОТРЕТЬ ВИДЕО

Большинство моделей этого производителя имеют гидроусилитель. На некоторых современных версиях установлен ЭУР.

ПОСМОТРЕТЬ ВИДЕО

Все модели Renault оснащены усилителем рулевого управления. Не вызывает проблем с регулярным обслуживанием … Нельзя забывать менять жидкость ГУР, тогда она прослужит долго. Не забывайте использовать только жидкость, рекомендованную производителем, потому что она лучше всего подходит для этих автомобилей.

Тойота

Toyota устанавливает на свои модели гидроусилитель. Он облегчает управление автомобилем и отвечает за комфорт поездки. На этих машинах работает стабильно и выходит из строя редко.

ПОСМОТРЕТЬ ВИДЕО

Эта марка выпускает автомобили ценовой категории выше среднего, поэтому современные модели комплектуются более дорогим аналогом — электроусилителем.Но его слабость в том, что он боится сырой погоды. Не стоит ездить на таких автомобилях по глубоким лужам, чтобы не повредить электронику автомобиля.

Опель

ГУР устанавливается на большинство моделей этой марки. Проблем с ним обычно не бывает, но некоторые автолюбители жалуются на насосы в Опель Вектра. Ремонтировать сложно, поэтому рекомендуется заменить на новый.

ПОСМОТРЕТЬ ВИДЕО

В современном Опель Астра ставят ЕВРО.Судя по отзывам автомобилистов, он может отключаться при поворотах и плохо работает в сырую погоду. Это могло произойти из-за неисправных датчиков или плохого соединения проводов. Обычно при устранении этих проблем электроусилитель работает стабильно.

Лада Калина: ремонт

Есть два поколения Калины, оба имеют электроусилитель. Это обычная механическая рейка, усиленная электродвигателем. Он прост в установке, поэтому присутствует во всех комплектациях данной модели.Но его минус в том, что он включается как на малых, так и на высоких оборотах.

ПОСМОТРЕТЬ ВИДЕО

К сожалению, EUR распространяется и на автомобили с большим пробегом, и на новые машины. Чаще всего причина кроется в блоке управления. При этом перестает крутиться лампочка на приборной панели и рулевом колесе. Если это произойдет внезапно, остановитесь и выключите питание этого устройства. Затем вы можете попасть в сервис, где вам снимут и поменяют агрегат.

ВАЗ

Аббревиатура ВАЗ чаще всего означает классические модели — от «копейки» до «двенадцатой».Они комплектуются обычной механической рейкой без усилителей. Проблемы с ним могут начаться только из-за механического повреждения пыльников или физического износа деталей.

ПОСМОТРЕТЬ ВИДЕО

Сегодня ВАЗ выпускает модели с гидро- и электроусилителями. Этого требует развитие технологий и запросы клиентов. Их поломки аналогичны поломкам на других автомобилях, чаще всего они возникают при большом пробеге.

Усилитель рулевого управления (далее — усилитель рулевого управления) в автомобиле — это система, предназначенная для уменьшения усилий, прилагаемых к рулевому управлению во время маневра.Первоначально такими системами оснащались сельскохозяйственная и грузовая техника.

С начала 70-х годов на автомобили стали устанавливать гидроусилитель руля … Немаловажную роль в этом сыграло то, что в роли водителей все чаще выступали женщины.

Помимо комфорта во время вождения, гидроусилитель руля позволяет:

уменьшить диаметр (габариты) руля;
изменяет передаточное число системы рулевой вал-рейка, обеспечивая большую маневренность при повороте;
автоматизировать систему управления транспортными средствами.

Учитывая, что рулевое управление является вторым фактором безопасности движения после тормозной системы, к надежности, информативности, другим параметрам гидроусилителя предъявляются высокие требования. Особое внимание следует уделять эксплуатации и обслуживанию этой системы.

Типы ГУР

Изначально на легковые автомобили устанавливался гидроусилитель руля, выполненный по схеме, аналогичной усилителям, устанавливаемым на большегрузных автомобилях. У них есть существенный недостаток: с увеличением скорости транспортного средства требуется меньший угол поворота и прилагаемое усилие для выполнения безопасного маневра.На высокой скорости обратная связь рулевого управления по дороге значительно снижается, водитель перестает «чувствовать» дорогу. На скользкой дороге автомобиль может потерять устойчивость.

Для устранения этой проблемы используется рейка с изменяемым передаточным числом. Такая рейка устанавливается на ВАЗ 2110. Имеет большое передаточное число при малых углах поворота. Обычно это соответствует высокой скорости и малым углам поворота, когда требуется небольшое усилие. Передаточное отношение уменьшается к «краям», то есть при больших углах маневрирования, которые возможны на небольшой скорости.Такой дизайн не устранил всех проблем с управлением.

Видео — виды рулевых реек, чем отличается ГУР от евро:

Производители разработали электрогидравлический усилитель руля , добавив в штатную схему электромагнитного клапана с электронной системой управления. EGUR максимально сочетает информативность руля и комфортные условия вождения.

В некоторых моделях автомобилей насос гидроусилителя рулевого управления приводится во вращение от электродвигателя.В таких случаях гидроусилитель работает даже при неработающем двигателе.

В современных автомобилях все чаще устанавливают электроусилитель руля … Их существенный недостаток — полная зависимость от исправности и надежности электроники. При выходе из строя любого из электронных компонентов, приводов, даже предохранителя КПД электроусилителя руля становится нулевым, резко ухудшается управляемость.

Как работает гидроусилитель руля?

Принципиальная схема устройства рулевой рейки с гидроусилителем представлена на рисунке:

При работе двигателя внутреннего сгорания вращается привод масляного насоса гидроусилителя рулевого управления, кинематически связанный с коленчатым валом.Когда рулевое колесо находится в центральном положении, масло без усилий рециркулирует через гидравлическую систему через обратный клапан. Торсион, выполняющий роль толкателя, реагирует на поворот рулевого колеса. Он приводит в движение золотник клапана. Он сообщает главный канал подачи с правой или левой полостями силовых цилиндров. Последние помогают крутить колеса автомобиля.

В крайних положениях руля предохранительные клапаны предотвращают избыточное давление в системе, минуя масло в канале рециркуляции.

В электрогидравлическом усилителе руля установлен электроклапан, которым управляет электронный блок управления (ЭБУ). ЭБУ гидроусилителя руля, руководствуясь показаниями датчиков угла поворота рулевого колеса, скорости автомобиля, коленчатого вала, регулирует закрытие клапана. Таким образом, в зависимости от скорости автомобиля, других показателей регулируется степень усиления гидроусилителя руля, контролируется информативность рулевого управления.

Признаки неисправности и возможные причины

В процессе эксплуатации автомобиля на неисправность гидроусилителя руля указывают следующие признаки:

1. Откат рулевого колеса … Обычно возникает при неисправности насоса гидроусилителя рулевого управления или слабом натяжении приводного ремня.

2. Большое усилие при повороте руля … Причина может быть: низкий уровень жидкости, изношенный насос ГУР, воздушность системы.

3. Большое усилие в средней части руля направления … Основная причина — механический износ рельса.

4. Повышенное усилие на одну сторону … Причина: Изношенные сальники.

5. Рулевое управление быстро требует усилий . Возможные причины: воздушность, неисправность помпы, малые обороты холостого хода двигателя.

6. Шум … Причины: низкий уровень жидкости, утечка в системе.

7. Вибрация … Часто бывает при повреждении шин, неисправности тормозной системы. В системе гидроусилителя рулевого управления воздух может попасть в гидравлическую систему.

Основные неисправности рулевых реек с гидроусилителем, их устранение и ремонт

В процессе эксплуатации система рулевой рейки с гидроусилителем требует постоянного осмотра, обслуживания и ремонта (при необходимости).К наиболее частым системным сбоям относятся:

1. Расход

Негерметичность уплотнения чаще всего вызывается коррозией при попадании на вал воды, которая по мере появления на нем ржавчины разрушает рабочую поверхность сальника. Такая неисправность возможна при разрушении пыльника, вызванном механическим воздействием или естественным износом.

Ремонт заключается в восстановлении целостности вала, удалении следов коррозии (обычно вал шлифуется). После этого устанавливается новый сальник с соответствующими посадочными размерами.

Негерметичность гидравлических шлангов вызывается высоким давлением в системе (100 атмосфер и более), износом шлангов, особенно в местах соединения резиновых и металлических элементов шлангов высокого давления. Обычно требуется замена шланга, но есть мастерские, которые ремонтируют соединения.

2. Детонация

Может возникнуть по причинам:

поломка или стирание центрального зуба рейки;
износ опорной втулки;
неисправностей прижима сухарей.

Затяжка рельса при износе центрального зуба неэффективна. Люфт может быть меньше, но поскольку остальные зубья изношены меньше (повышенный износ центрального зуба из-за того, что рулевое колесо больше времени находится в среднем положении), рулевое колесо может не возвращаться из крайних положений из-за зажима .

Видео — о ресурсе рулевой рейки с гидроусилителем:

Опорные втулки сильно разрушаются при движении по неровной дороге.Большинство реечных механизмов иномарок не предназначены для российских дорог.

3. Жесткое рулевое колесо

Если рулевое колесо с усилием поворачивается только в одном направлении, наиболее вероятно, что уплотнительное кольцо в корпусе распределителя пропускает жидкость под давлением. Это может быть результатом попадания грязи или пыли в систему, которая со временем образует бороздки. Жидкость не попадает в гидроцилиндр, а попадает прямо в расширительный бачок.Ремонт можно произвести шлифованием рабочей зоны и заменой уплотнительного кольца.

Если рулевое колесо слишком туго поворачивается в обоих направлениях, существует несколько возможных причин:

неисправность поршневого тефлонового кольца;
пазов в двух камерах распределителя;
изношенный рабочий пар насоса;
обрыв кручения.

Для диагностики конкретной неисправности требуется разборка механизма и диагностика узлов.В большинстве случаев потребуется помощь специалиста.

Проверка работы насоса гидроусилителя руля

Для проверки работы насоса гидроусилителя руля необходимы специальный манометр и переходные колодки. Последовательность проверки:

— в выпускном шланге гидросистемы насоса установлен переходной блок с манометром;
двигатель заводится, пару минут работает на холостом ходу;
рулевое колесо несколько раз поворачивается вправо и влево для достижения рабочей температуры жидкости гидроусилителя руля;
давление насоса измеряется при открытом запорном вентиле, которое должно быть не менее 1500 кПа;
на короткое время ( не более пяти секунд!) закрывается запорная арматура;
при закрытой запорной арматуре давление должно быть не менее 6500 кПа.

Ремонт рулевой рейки своими руками. Принцип работы рулевой рейки Устройство рулевой рейки без гидроусилителя

Можно ли отремонтировать рулевую рейку своими руками при стуке в руле или придется потратиться на автосервис?
Исправность рулевого механизма — гарантия безопасности, но, к сожалению, ничто не длится вечно, и время от времени наступает износ. Как проверить рулевую рейку и устранить неисправность самостоятельно?

В публикациях в блоге уже много написано о механизме управления станком и о рельсе в частности. Но, думаю, освежить знания не лишним будет.

Итак, он выполняет важную задачу — преобразует вращение руля в повороты колес в горизонтальной плоскости. Давайте подробнее рассмотрим процесс.

Самый простой вариант этого узла состоит из шестерни на рулевом валу и пластины с зубьями.Когда мы поворачиваем руль, пластина начинает двигаться в сторону, волоча за собой стержни, которые, в свою очередь, поворачивают колеса автомобиля.

Это элементарная конструкция, и весь механизм в данном случае приводится в движение исключительно физической силой водителя. Такие варианты очень распространены на отечественных автомобилях.

Есть и более совершенные конструкции — с гидроусилителем и электроусилителем. немного сложнее, чем простая механическая версия.

Здесь есть дополнительные устройства, которые помогают водителю легко поворачивать рулевое колесо.

Точнее, цепь, по которой масло циркулирует под давлением, клапан в сборе на рулевом валу и поршень двойного действия, непосредственно соединенный с рейкой.

При повороте руля клапаны слегка приоткрываются с определенной стороны, и масло устремляется по открытым линиям, давя на поршень в ту или иную сторону, и оно уже перемещает рейку.

В вариантах основным силовым элементом является шаговый двигатель, приводящий в движение рулевые механизмы.

На первый взгляд устройство рулевого механизма может показаться довольно сложным, добраться до него часто бывает проблематично, поэтому возникает вопрос, а можно ли отремонтировать рулевую рейку своими руками?

На самом деле это возможно, и не стоит бояться трудностей.

Рассмотрим несложные варианты ремонта на примере отечественных ВАЗ 2109 и 2110, автомобилей, оборудованных механическими блоками управления.

Анализ проблем с вождением

Какие симптомы указывают на то, что с этим узлом что-то не так?

Варианты:

произошел люфт руля;
Руль стал необычно тяжелым;
слышны подозрительные стуки при повороте руля;
В системах гидроусилителя руля начала течь масло;
руль периодически кусается в одном положении.

Если вы заметили что-то подобное на своей машине, то пора задуматься о посещении автосервиса или все же попробовать отремонтировать рулевую рейку своими руками.

Второй вариант поможет вам сэкономить не только деньги, но и время, ведь на СТО часто бывают очереди, и никто не хочет оставаться даже ненадолго без машины.

Итак, рассмотрим последовательность простого самостоятельного ремонта рейки на примере популярных отечественных автомобилей ВАЗ 2109 и ВАЗ 2110.

Ремонт рулевой рейки своими руками

Следует отметить, что вышеперечисленные симптомы вовсе не означают дорогостоящий ремонт с заменой рулевых узлов, зачастую все обходится профилактической заменой расходников.

Но, к сожалению, чтобы точно определить проблему приходится закапывать и демонтировать рейку. Ремонт рулевой рейки ВАЗ 2109 своими руками будет выглядеть так:

приподнять переднюю часть автомобиля домкратами, установить стабилизаторы отката и предусмотреть другие меры безопасности;
освобождает доступ к рельсу;
поставить колеса прямо и открутить шлицевой болт, который находится возле педалей;
отвернуть гайки рулевой тяги;
узел готов к отключению, хотя вы все равно можете попробовать удалить стержни сразу.

Для устранения неисправности в первую очередь необходимо обзавестись специальным ремкомплектом, который продается в автосалонах.

Может быть полным, включая шестерню и рейку, или неполным, содержащим игольчатый подшипник, опорную втулку, уплотнительные резинки, стопорные кольца, крышку багажника, стяжки и прочую мелочевку.

снимите пыльник, заглушки и упоры;
Откручиваем резьбовые заглушки восьмигранником и снимаем пружины, упорные втулки и кольца — все это внимательно осматриваем и при необходимости меняем;
не лишним будет проверить подшипник и при малейшем подозрении на люфт заменить его;
осматриваем ведущую шестерню;
наконец-то достаем саму рейку, и тут важно не забыть поменять втулки опорного вала и резинки — все это в ремкомплекте;
Самый тяжелый больной — игольчатый подшипник.Для него понадобится специальный ключ или на крайний случай сверло со сверлом на 1,5 мм, которым ослабляем конец подшипника, а затем выбиваем его;
после замены всего что можно смазываем детали рейки и собираем все как было.

Ремонт рулевой рейки ВАЗ 2110 своими руками аналогичен, но есть нюансы. Некоторые версии «дюжины» комплектуются новыми узлами, которые не нужно полностью разбирать для замены втулки.

Достаточно снять гофру, открутить под ней гайку и рейка разделится на две части — одна из них будет иметь удобный доступ к втулке.

Отремонтировать рулевую рейку своими руками не так уж и сложно. Рад был помочь с ремонтом вашего четырехколесного друга!

Рулевая рейка передает вращение от рулевого колеса на колеса. Это сказывается на управляемости, а любые неисправности в этом агрегате делают машину менее послушной. Элементы рулевой рейки подвержены естественному износу и ударным нагрузкам от движения по неровной дороге.Это приводит к тому, что рулевую рейку практически каждого автомобиля необходимо заменить или отремонтировать при пробеге 200–250 тыс. Км.

8 признаков неисправности рулевой рейки

При проезде неровностей и при повороте руля слышен стук в районе рулевой рейки.

Ухудшилась управляемость, машину «кидает», особенно остро это чувствуется на большой скорости.

Увеличен люфт (люфт) руля.

Рулевое колесо поворачивается сильнее обычного или дергается.

Руль после поворота не возвращается в исходное положение, его приходится крутить руками.

Насос гидроусилителя руля издает шум, звук усиливается при повороте руля.

Уровень масла в бачке гидроусилителя рулевого управления падает.

Утечки масла видны на направляющей или рядом с ней.

Элементы подвески могут стучать — шариковые подшипники, рулевые наконечники, сайлентблоки, сайлентблоки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса.Подвеску необходимо проверить, неисправные элементы заменить.

Резкое вращение руля, невозврат или медленный возврат в исходное положение могут быть следствием неправильной регулировки стойки или нарушения соосности колес. Если вы недавно отрегулировали стойку, переделайте ее, но уже правильно проверьте углы установки колес в мастерской.

Для автомобилей с электроусилителем руля причиной «тяжелого» руля может быть выход из строя электродвигателя, обрыв или короткое замыкание, окисление контактов в разъемах, неисправность блока управления системы или перегоревшие предохранители.

Утечка жидкости из ГУР и шум насоса ГУР связаны — масло вытекает через изношенные сальники и сальники. Через них в систему попадает воздух, из-за чего насос издает шум. Осмотрите корпус насоса, шланги и соединения; если вы обнаружите утечку, устраните ее.

Как определить износ деталей внутри рельса?

На заглушенной машине покачать рулевым колесом влево-вправо с небольшой амплитудой. Если вы слышите стук, требуется ремонт.Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, чтобы можно было точнее определить, где находится люфт.

Отремонтировать или заменить?

Заменить неисправную рейку на новую проще, чем отремонтировать. Но дороже. Рассмотрим стоимость ремонта автомобильной стойки Ford focus II 2009 года выпуска. Новая оригинальная рейка стоит 45000 рублей. Заменители предлагают купить по цене 20 000 рублей, но их ресурс, по мнению автовладельцев, непредсказуем.

Ремкомплект рейки Ford Focus II стоит 2500 руб., Пыльники с фиксаторами — 600 руб. Экономия очевидна, но на снятие, ремонт и установку агрегата уйдет около 2 дней. Для разборки и установки подойдет штатный набор гаечных ключей, но для того, чтобы разобрать и собрать рейку, понадобится специальный инструмент, который придется купить или изготовить самостоятельно.

Перед тем как приступить к ремонту, постарайтесь трезво оценить свои силы и возможности, сравнить преимущества самостоятельного ремонта и предстоящие трудозатраты.

Снятие рулевой рейки

Демонтаж рельса имеет свои особенности для каждого вагона, но в целом порядок действий следующий:

Установите переднюю часть автомобиля на опоры, снимите колеса.

Выдавить рулевые наконечники из шкворней поворотного кулака (использовать специальный съемник).

Снимите теплозащитный экран направляющей.

Для автомобилей с гидроусилителем руля — открутить шланги подачи и возврата масла (поставить под шланги емкость для слива жидкости), для автомобилей с электроусилителем руля — отсоединить разъем или снять датчик положения рулевого вала.

Выкрутите болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).

Ослабить шпильку кардана стойки с рулевым валом.

Потянуть рейку в направлении рулевого вала, чтобы освободить шлицевое соединение (если рейка не идет, можно легкими ударами молотка сбить ее).

Вытащить стойку через левую или правую колесную арку (в зависимости от компоновки моторного отсека).

Выдавливание рулевого наконечника съемником

Совет: не в каждой машине можно получить рельс просто так — носилки могут мешать. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, затем снимите подрамник вниз. Часто этого бывает достаточно, и грабли отпускаются.

Чтобы снять рейку в Peugeot 308, нужно открутить задние болты подрамника и снять его, это проще, чем снимать подрамник целиком.

После демонтажа рейку необходимо очистить от грязи и промыть.

Разборка рейки

Лучше разбирать и собирать рулевую рейку чистой, без песка и пыли. Если внутрь попадут абразивные частицы, поверхности и уплотнения быстро изнашиваются, рейка потечет. Зафиксируйте рейку в слесарных тисках, если нет, вместо разборки положите чистый картон или другой материал.

Важно: не зажимайте рельс слишком сильно в тисках — его хрупкий корпус из алюминиевого сплава может лопнуть или деформироваться.

Порядок разборки рулевой рейки

Снимите фиксаторы и снимите пыльники рулевых тяг.

Надежно закрепите корпус рейки и открутите рулевые тяги (на резьбовой втулке есть пазы для рожкового ключа).

Отверните контргайку и гайку регулировочного механизма, снимите шайбы и нажимную втулку с седла.

Открутите корпус карданного вала или гайку (может понадобиться специальный ключ), снимите вал с корпуса.

Вытяните стойку стойки.

Выньте уплотнительные кольца, втулки и кольца из ПТФЭ из корпуса стойки.

Расположение приводного вала и зубчатой тяги в рулевой рейке

Совет. Перед разборкой стойки отметьте положение зубчатой штанги или измерьте, насколько она выступает из корпуса с обеих сторон, чтобы ее можно было правильно собрать. Отметьте положение регулировочной гайки и подсчитайте количество оборотов при ее отвинчивании, чтобы после сборки установить прижимную втулку в правильное положение.

Подробности поиска и устранения неисправностей

Детали разобранного рельса необходимо протереть маслом, очистить от отложений и внимательно осмотреть. В ремонтные комплекты обычно входят только резиновые уплотнения и втулки из ПТФЭ с кольцами. Этого может хватить на каждый случай.

Тщательно осмотрите поверхность зубчатой тяги на предмет повреждений и износа. Особое внимание уделите рабочей зоне — зубьям и той части штока, которая соприкасается с кольцами, сальниками и втулками.Любые повреждения, коррозия, риски и задиры приведут к быстрому износу уплотнений и протечкам стойки.

Глубокая коррозия штока штока. Такую деталь использовать нельзя.

На конических зубьях шестерни ведущего вала не должно быть трещин, зазубрин, сколов и глубокого износа. Устанавливать вал с таким повреждением опасно — стойка может заклинивать при движении.

Частая причина стуков в рейке — износ нажимной втулки. Рабочая поверхность детали должна быть гладкой, без следов пробивки и задиров.Прижимной втулки обычно нет в ремонтном комплекте стойки, но для многих автомобилей ее можно купить отдельно.

Износ зажимной втулки — вставка из ПТФЭ запрессована

Сильно изношенные и поврежденные детали рельсов не подлежат ремонту в гараже. Если во время устранения неполадок обнаружены проблемы, обратитесь за помощью в специализированные сервисные центры. Там на профессиональном оборудовании могут восстановить вал и шток стойки.

Сборка рельса

Соберите направляющую в порядке, обратном разборке.Перед установкой смажьте детали маслом гидроусилителя руля, чтобы на втулках не было задиров.

Осторожно вставляйте кольца и втулки из ПТФЭ в корпус стойки — материал хрупкий и может лопнуть от ударов или большой силы. Головку и удлинитель можно использовать для точной вставки подходящего размера из набора ключей.

После установки зубчатой штанги отцентрируйте ее по меткам, сделанным перед разборкой, затем вставьте и прикрутите приводной вал.

Вставить зажимную втулку и шайбы в гнездо, затянуть регулировочную гайку на необходимое количество оборотов и несколько раз повернуть механизм рукой от упора до упора (нужно вращать за приводной вал).При правильной сборке стойки зубчатый стержень должен легко перемещаться, не заедая. Затяните контргайку регулятора.

Затянуть рулевые тяги и установить пыльники, сжать их специальными зажимами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежного опрессовки пыльника, в рейку попадет влага, шток заржавеет и повредит манжеты. Рельс потечет.

Установка рулевой рейки

Рулевую рейку на машину лучше ставить с помощником — одна запускает рейку со стороны моторного отсека, другой направляет карданный шарнир в шлицы вала из салона.Карданный шарнир можно ставить только в одном положении — в шлицевом шарнире есть специальная отливка, которую необходимо совместить с пазом на ответной части. Не затягивайте сразу стяжной болт — карданный шарнир займет правильное положение на шлицах после окончательного прикручивания рейки и подрамника.

Установите и затяните болты крепления рулевой рейки и подрамника, затем окончательно затяните стяжной болт карданного вала рулевого вала.

Вставьте пальцы рулевых концов в цапфы и затяните гайки. Подсоедините трубки и шланги гидроусилителя руля (или разъемы проводов для системы с ЭУР). Залейте жидкость гидроусилителя в бачок до отметки «максимум».

Установить колеса и, не снимая машину с трибун, начать прокачку системы (для автомобилей с гидроусилителем руля).

Как накачать гидроусилитель руля

Прокрутить руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.

Снимите автомобиль с стоек, долейте жидкость в бачок ГУР, если уровень упал.

Запустите двигатель.

Прокрутить руль несколько раз от упора до упора, также с задержкой в крайних положениях.

Убедитесь, что насос гидроусилителя рулевого управления не шумит, залейте жидкость в бачок, если уровень упал, и проверьте соединения, шланги и трубки гидроусилителя рулевого управления на предмет утечек.

Совет: не торопитесь с установкой теплозащитного экрана, во время тестовой поездки осмотреть рейку будет сложнее.

После прокачки еще раз проверьте затяжку всех резьбовых соединений и проведите тест-драйв.Ремонт рулевой рейки можно считать успешным, если:

Руль стал легче и «острее».

Стук и шумы прекратились.

Уровень жидкости в бачке гидроусилителя рулевого управления не падает.

Рейка не течет.

Машина хорошо управляется, дорогу держит уверенно.

Если все в порядке, установите теплозащитный экран на место.

После ремонта рулевой рейки обязательно проверьте центровку в автосервисе или у себя.

Ремонт рулевой рейки: своими руками или на СТО?

Ремонт рулевой рейки самостоятельно в гараже выгодно, но непросто. На это потребуется инструмент, время и терпение.

Специализированные автосервисы предлагают альтернативу ремонту в гараже или покупке новой детали — полное восстановление рельса.

Специалисты сами снимут рейку, подберут необходимый ремкомплект, восстановят проблемные элементы, которых нет в продаже. Если описанная в статье работа кажется сложной, доверьте ремонт рейки профессионалам.

Силовой агрегат, с помощью которого передние колеса автомобиля синхронно поворачиваются в том направлении, в котором водитель поворачивает рулевое колесо. Знание устройства рулевой рейки, а также принципа ее работы пригодится каждому автовладельцу, так как от этого устройства зависит безопасность пассажиров и пешеходов.

Принцип действия

Рассмотрим принцип работы рулевой рейки.Когда водитель поворачивает рулевое колесо, сила передается с него на шестерню, которая заставляет рейку двигаться. Он перемещается влево или вправо, а вместе с ним перемещаются рулевые тяги, которые вращают ступицы или поворотные кулаки. Соответственно и сами колеса закреплены на ступицах. В результате, когда водитель поворачивает руль, передние колеса автомобиля поворачиваются синхронно.

Реечный механизм рулевого управления часто оснащается усилителем мощности, который значительно снижает усилие при повороте рулевого колеса водителем.

Устройство и основные узлы

Рассмотрим, как работает рулевая рейка. Будет описано в целом. Итак, его основные составляющие:

руль (или руль) — устройство для управления движением автомобиля в заданном направлении;
вал рулевой — металлический стержень, имеющий с одной стороны прорези (проточки) для крепления рулевого колеса, а с другой — прорези для крепления самого рулевого вала;
— силовой агрегат, состоящий из рейки и шестерни.Именно она приводит в движение рельс. Этот блок собран в корпус из легкого сплава и закреплен на кузове автомобиля;
тяги рулевые — стержни металлические. Каждый стержень с одной стороны имеет резьбу, а с противоположной стороны — шарнирное шарнирное устройство, которое также имеет резьбу;
Наконечник рулевой — деталь для ввинчивания тяги. Имеет шаровую опору и внутреннюю резьбу.

Обратите внимание, что иногда в рулевом механизме есть еще одна деталь — демпфер рулевой рейки. Этот элемент устанавливается между тягами и корпусом рулевой рейки.Амортизатор представляет собой амортизатор двустороннего действия. Основное назначение демпфера — уменьшить вибрацию рулевого колеса. Демпфер рулевой рейки часто предварительно устанавливается на различные внедорожники, так как именно этот тип автомобилей чаще всего движется по плохим дорогам.

Типы рулевых реек

Различают три основных типа рулевых реек:

Рулевая рейка механическая. Это самый простой вариант рулевого механизма. Здесь вращение передних колес осуществляется только за счет физических усилий водителя.Часто для облегчения его работы устанавливается рулевая рейка, имеющая изменяемое передаточное число. В нем шаг зубцов меняется от центра к краям. Впервые в истории отечественного автомобиля такая рейка была применена на автомобиле ВАЗ-2110.
Гидравлическая рулевая рейка. Основное отличие от механического — наличие (сокращенно ГУР), значительно облегчающего поворот руля. В то же время водитель не только меньше устает во время вождения, но и получает большую безопасность во время вождения.Rail c широко распространена в современных вагонах.
Электрическая рулевая рейка. Здесь рулевое колесо усилено электродвигателем. Отдельно стоит отметить размещение электродвигателя: он может встраиваться в рулевую колонку, располагаться на рулевом валу или совмещаться со стойкой. Рулевая рейка отличается высочайшим КПД, экономичнее и надежнее. Подробнее об электроусилителе руля можно прочитать на сайте.

Достоинства и недостатки

Во-первых, о преимуществах реечного рулевого механизма:

простота и небольшие габариты конструкции;
легкий вес;
частое обслуживание не требуется;
хорошая точность управления;
маленькая цена.

Теперь о минусах:

передает удары от неровностей проезжей части на руль;
частые неисправности в виде люфтов и ударов в рейке;
Это механическое устройство в большинстве случаев ограничено для использования на легковых автомобилях с независимой подвеской управляемых колес.

Несмотря на свою надежность, срок службы данного силового агрегата зависит от качества сборки автомобиля, условий эксплуатации, стиля вождения, условий хранения.Если машина долгое время была влажной, механизм может просто заржаветь. Экстремальное вождение по неровностям, неровностям и другим неровностям также сокращает срок службы механической рулевой рейки.

На легковых автомобилях реечный рулевой механизм остается наиболее распространенным. Этому способствует, прежде всего, простота конструкции, невысокая стоимость механизма, а также его небольшие габариты.

Гидравлический усилитель также делает вождение более безопасным. Качество асфальта на отечественных дорогах не самое лучшее.Водитель то и дело попадает во всевозможные ямы и выбоины. Наличие такого узла позволяет им не так сильно чувствовать себя. А руль намного легче удерживать в момент, когда на него передаются вибрации. По сравнению с механической рейкой здесь все намного хуже. Известны случаи, когда у автомобилиста вырвалось рулевое колесо из рук.

В последнее время многие критикуют гидравлику. Они делают это потому, что, по мнению некоторых водителей, рулевое колесо недостаточно чувствительно.Сказать так или нет, сложно, ведь каждый человек по-разному чувствует дорогу и машину. Как бы там ни было, но когда в машине стоит гидроусилитель руля, управлять становится намного легче. Просто многие уже забыли, как тяжело было без него парковаться. Иногда приходилось крутить руль, чтобы потом не было сил продолжать движение. Особенно актуальна эта проблема на автомобилях семейства ВАЗ, выпускавшихся в конце восьмидесятых, начале девяностых годов прошлого века.

Гидроусилитель часто сравнивают с электроприводом. Имеет ли это смысл? Чтобы понять, нужно понять, что это такое. Электропривод может быть установлен на ТРК на заводе, а может быть установлен как дополнительная опция. Схема у него довольно интересная, поэтому многие хотят, чтобы она была установлена в их автомобиле. Надо признать, что механизм хороший, но у него много недостатков. Это часто приводит к дорожно-транспортным происшествиям.

Первые Lada Priors оснащались гидроусилителем рулевого управления.В системе были частые сбои и сбои. В итоге инженеры решили, что правильнее будет установить гидроусилитель, что полностью себя оправдало. По сей день руль на таких машинах работает за счет того, что ему помогает циркулирующая в системе масляная жидкость.

Для правильной работы гидроусилителя необходимо надлежащим образом контролировать его. В первую очередь нужно регулярно проверять уровень жидкости. Если не держится и падает, то нужно проверить сальники.Возможно, попадете в них. Если руль поворачивается с трудом, нужно провести полную диагностику агрегата.

Выход из строя рулевой рейки — кошмар для любого автовладельца. Ведь устранение этого дефекта требует серьезного использования рук и средств, а также необходимости какое-то время оставаться без своего «железного коня». Поэтому, чтобы минимизировать последствия, нужно уметь распознавать признаки предстоящего ремонта и иметь хотя бы общее представление о возможных поломках рейки. Кроме того, необходимо выяснить, насколько целесообразен ремонт рулевой рейки своими руками, а также раскрыть аспект профилактических мероприятий.

Признаки неисправности рулевой рейки

Рулевая рейка — силовой агрегат в конструкции рулевого механизма, предназначенный для передачи мощности от рулевого колеса на колеса (управляемые). Именно через рулевую рейку осуществляется процесс движения за счет поворота направляющих колес.

Рейки делится на 3 категории:

Механический;
Гидравлический;
Электрооборудование.

Рейка рулевая секционная

Неисправности могут быть разными. Однако для их обнаружения не требуется специальных знаний — достаточно просто периодически осматривать этот узел. Кроме того, следует знать причины, по которым могут возникать такие дефекты.

1. Люфт рулевого колеса

Люфт и звуки рулевого колеса — если это происходит при включении силового агрегата при активном повороте руля. В такой ситуации проблема может заключаться в ослабленном упоре шпули, а также в недостаточных показателях упругости кручения.

Люфт — причины этого дефекта самые разные. Он может проявляться в результате чрезмерного износа сайлентблоков, фиксирующих рейку, изменения угла контакта винта и зубьев из-за кривизны картера или вала, повреждения (механического) или хода (вертикального) винтового подшипника. Для определения причин требуется диагностировать состояние втулки рулевой рейки (сухариков), шарниров шатунов, а также центрального зуба.

2. Сила и стук при повороте руля

Схема рулевой рейки

Острота при повороте руля обычно проявляется в случае закисания кардана.

Стук — наиболее частый симптом. Причем источники такого удара в рейке разные. Обычно звук возникает в следующих случаях:

ход вала в подшипнике вертикальный;
разработка ресурса шарниров и картера;
предельный ресурс подшипников винта, втулки или центрального зуба;
искривление картера или вала, что приводит к неправильному углу контакта винта с зубьями;
выработка ресурса сайлентблоков;
ослабление крепления рейки;
нарушений люфта.

3. Сильный ход и негерметичность

Большой ход рулевого колеса в крайних положениях — это наряду с недостаточным возвратом и скрипом наблюдается при перетяжке втулки, а также при искривлении картера или вала.

Утечка — возникает в случае коррозии вала или износа сальника. Кроме того, утечка возникает при разгерметизации труб (выпускных или выпускных) цилиндра.

Основные дефекты рулевой рейки

Разработка ресурса гильзы и ее картера;
Течь сальника на валу;
Чрезмерный износ картера распределителя;
Развитие ресурса центрального зуба.

1. Увеличение ресурса втулки и ее картера

Видео: Что делать, если стучит рулевая рейка?

Сама втулка необходима для надежного зажима зубьев и вала, а также для фиксации самого вала. Втулка сидит на специальной пружине, которая обеспечивает необходимое прижимное усилие, а также контроль положения зубьев. Такой дефект считается довольно частым, особенно в тех рельсах, где гильза сделана из пластика.

В результате очевиден износ втулки и стенок цилиндра, что приводит к вертикальному перемещению рейки и, как следствие, возникновению детонации и люфта. Чтобы определить такую неисправность, достаточно выехать на неровную дорогу и при движении раскачать руль в стороны, а затем повторить это на стоящем автомобиле. Кроме того, износ втулки проявится в передаче ударов на руль при движении по неровной дороге.

В этом случае необходимо отремонтировать рейку — простая затяжка втулки ничего не даст.

2. Негерметичность сальника на валу

Указанный сальник находится на валу рейки. Особенностью такого дефекта является позднее обнаружение течи, поскольку отсутствует давление на сальник. Признаками протечки сальника являются — гул при вращении руля, а также снижение уровня жидкости, налитой в бачок гидроусилителя. В этом случае необходимо срочно осмотреть рейку, так как течь может не только сальник. Утечки также могут возникать из-за неисправных хомутов, насоса, форсунок, шлангов и т. Д.Вероятность течи сальника во многом определяется материалом, из которого он изготовлен — при сильных морозах некоторые из них трескаются.

3. Чрезмерный износ картера на распределителе

Этот дефект начинает проявляться постепенно — при легком поклеве руля на холодном авто. К тому же руль становится все более тугим, и его возврат в нулевую зону будет неполным.

Причина в конструкции колец, вращающихся вместе с картерным валом.Со временем они образуют мелкие бороздки на поверхности распределителя картера и начинают подтекать масло. Это приводит к потере давления и тяжести в рулевом колесе.

Появление канавок связано с добавлением к фторопласту, из которого изготовлены кольца, металлических частиц, которые трутся о вал. Примечательно, что для большинства японских моделей такие проблемы не характерны, так как под кольца устанавливаются резиновые прокладки.

Видео: Ремонт рулевой рейки ВАЗ.Сделай сам!

4. Развитие ресурса центрального зуба вала

Одной из основных проблем является износ зубчатого механизма, основной задачей которого является процесс преобразования вращательного движения в поступательное. Более того, практически для всех автомобилей характерен износ среднего звена, так как движение по городу (в массе) характеризуется движением по прямой с небольшими поворотами руля.

Для определения проблемы необходимо самостоятельно осмотреть механизм, покачав руль в стороны из среднего положения.Если есть стуки, следует отправиться на СТО и провести комплексную диагностику. Если центральные зубья изношены, необходимо заменить весь вал, и рекомендуется использовать только оригинальные компоненты.

Можно ли отремонтировать рулевую рейку своими руками?

При поломке рулевой рейки рекомендуется не рисковать, а сразу обратиться в специализированный СТО. Самостоятельно провести можно только диагностику, а вот отремонтировать рейку обычным водителем при отсутствии должных знаний, опыта и инструментов нереально.

Профилактические мероприятия

С их помощью можно значительно продлить жизнь рейки:

точное прохождение неровностей и «лежачих полицейских»;
контроль состояния узлов рулевой рейки, особенно ее пыльников и сальников;
прогрев масла в рейке зимой перед переходом на плавные и короткие повороты;
не держите руль более 5 секунд. в крайнем положении, так как это значительно увеличивает нагрузку на коробку передач и уплотнения.

Такие меры позволят существенно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или замены.

диагностика и ремонт своими руками

Предназначен модуль зажигания ВАЗ-2110 для подачи высокого напряжения на свечи. Это один из важнейших элементов, выход из строя которого нарушает работу двигателя. С помощью этого устройства сигнал, поступающий с электронного блока управления, увеличивается — напряжение около 30 кВ.Из-за того, что модуль зажигания находится в моторном отсеке и постоянно подвергается воздействию тепла, пыли и воды, он разбивается. Наиболее уязвимые узлы — это полупроводниковые элементы.

Конструктивные особенности

Если вы знакомы с автомобильными системами, то сможете провести параллели между высоковольтной катушкой и модулем зажигания ВАЗ-2110. Точно так же проявляются неисправности этого устройства. По сути, это симбиоз высоковольтной катушки и переключателя.В конструкцию входят:

1. Для генерации импульсов высокого напряжения, необходимых для зажигания горючей смеси с помощью свечей, предусмотрены две катушки.

2. Двухканальный переключатель электропроводящих элементов.

Устройство может неожиданно выйти из строя. Несмотря на то, что в автомобиле есть система самодиагностики, контрольная лампа на панели приборов Check Engine не загорается. Обычно выходит из строя один из каналов переключателя, это проявляется нестабильной работой двигателя, иногда он останавливается.

Типичный выход из строя модуля

Если есть хотя бы небольшие познания в электронике и мультиметре, можно диагностировать и локализовать проблему. Проверка модуля зажигания ВАЗ-2110 займет немного времени, но избавит вас от приобретения дорогостоящего хозяина. Обратите внимание, что иногда бывают гонки, которые со временем исчезают.

Снятие модуля зажигания

Для проведения ремонта модуля зажигания ВАЗ-2110 его необходимо снять. Сначала проверьте, есть ли высокое напряжение на всех контактах. Самая частая поломка — отсутствие искры во втором и третьем цилиндрах. Если слегка надавить на заднюю часть корпуса, мотор может заработать в штатном режиме. Но не надолго. Для вывода необходимо:

1. Отключить массу от АКБ.

2. Снимите декоративный колпачок, закрывающий головку блока, если он есть.

3. Отсоедините все высоковольтные провода.

4. Отсоединить все провода, идущие к модулю зажигания. Белые кольца обозначают нумерацию всех проводов. На устройстве есть обозначение номеров цилиндров.

5. Отсоедините разъем от устройства.

6. Отвинтите три крепежные гайки.

Вот и все, модуль зажигания ВАЗ-2110 очищен и можно приступать к его ремонту.

Как восстановить

Открыв алюминиевую пластину, вы обнаружите небольшую печатную плату, на которой находятся активные ингредиенты.Он покрыт прозрачным силиконом. Его нужно будет удалить, так как он помешает ремонту. Обратите внимание на те провода, которые соединяют плату и контакты разъема. Они из алюминия, и этот металл подвергается разрушению намного быстрее, чем медь. Все эти провода нужно заменить. Некоторые автомобилисты, занимающиеся ремонтом модулей, используют для персональных компьютеров провода, которые используются в мышках. Но к ним нужно приловчиться для работы — они покрыты краской.

В целом схема модуля простая, она содержит:

1.Два транзистора БУ931 (можно использовать отечественный аналог КТ848А, показывает хорошо, намного дешевле).

2. Два переключателя SGS-THOMSON (модель L497D1).

Что нужно знать при работе с модулем

Перед началом работы с модулем необходимо приобрести флюс для алюминия. При замене транзисторов обратите внимание, что к коллекторным выводам очень сложно припаять провода, так как они покрыты специальным материалом. И он усложняет пайку. Чтобы облегчить ему работу, аккуратно распакуйте покрытие.Старайтесь не перегревать изделие. Поместите его на пластину из алюминия, чтобы она забрала все тепло. В противном случае переход на полупроводник рухнет, и вы испортите дорогой предмет.

При пайке проводов обращайте внимание на их длину как можно короче. Все точки пайки надо покрыть лаком, можно даже полировать. После ремонта обязательно проверяйте модуль зажигания ВАЗ-2110. Если он работает в штатном режиме, то вам нужно обрабатывать все внутри автоэротики. Это обеспечит максимальную герметичность узла — в него не попадет ни вода, ни пыль.И прослужит этот продукт много лет. Но если проблема не в контактах или силовом транзисторе, лучше отказаться от ремонта и купить новый модуль — ВАЗ-2110, он стоит около 1500 рублей.

LADA 110 (ВАЗ-2110) Характеристики, фото и обзор

Проектирование нового отечественного седана ВАЗ-2110 стартовало на тольяттинском предприятии в 1983 году, а первый опытный экземпляр модели увидел свет в июле 1985 года. В серийное производство автомобиль поступил только через десять лет, так что на тот момент своего появления на рынке в технологическом плане заметно уступал зарубежным аналогам.

На протяжении всего жизненного цикла «дюжина» периодически получала небольшие обновления, и на конвейере простояла до 2007 года, когда была заменена Лада Приора. Но на этом история модели не закончилась, и ее лицензионная сборка под маркой «Богдан» с небольшими доработками вела на украинских автозаводах в городе Черкассы до 2014 года.

Внешний вид ВАЗ-2110 выполнен в русле модного в конце 90-х «биодида», а в его очертаниях использованы преимущественно плавные контуры и очертания.Отечественный седан очень достойно смотрится за счет классического трехлепесткового кузова с большим остеклением, прямоугольными блоками освещения и аккуратными бамперами. Но самая противоречивая часть автомобиля — это массивные задние крылья, которые обеспечивают кражу тяжеловесом, особенно если смотреть сбоку.

«Дюжина» — переднеприводный автомобиль B-класса по европейской классификации со следующими размерами кузова: длиной 4265 мм, шириной 1680 мм и высотой 1420 мм. Передний и задний мосты удалены друг от друга на расстояние 2492 мм, а дорожный просвет седана составляет 170 мм.В зависимости от модификации столярный вес станка составляет от 1010 до 1040 кг.

Внутреннее убранство LADA 110 по современным меркам выглядит убого и некрасиво — крупный руль с двухспицевым дизайном, расстановкой и неинформативным сочетанием приборов и слегка развернутой центральной консолью с «твистерами» печка, панель бортового компьютера и аналоговые часы.

После «перехода» модели под покровительство Богдана интерьер немного освежил за счет руля и инструментария от «Калины», а также переосмысленной торпеды.

Салон «десятки» спроектирован из бюджетных материалов отделки, и там не самые лучшие — стыки между панелями неровные. Спереди на машине установлены бесформенные кресла с мягкими наполнителями и небольшими настройками, а задний диван очень удобен для двоих пассажиров, но высокие люди заметят нехватку места по всем фронтам.

В походном состоянии багажное отделение ВАЗ-2110 вмещает 450 литров багажника, а в его подполье «прячется» полноразмерная запаска и набор необходимого инструмента.Общую картину портят арки колес, «съедая» немалое количество.

Технические характеристики:

Первые экземпляры «десятки» комплектовались карбюраторной бензиновой «четверкой» объемом 1,5 литра, выдающей 73 лошадиные силы и 109 Нм крутящего момента, что в паре с 5-ступенчатой «механикой» позволяет машина на свопе 165 км / ч и набирает первую «сотню» по истечении 14 сек. Паспортный расход топлива — 8,8 л в городском цикле и 6 л.По трассе 1 литр.
С 2000 года на ВАЗ-2110 стали устанавливать 1,5-литровые двигатели с распределенным впрыском с электронным управлением. В 8-клапанном арсенале 79 «лошадей» и пиковая тяга 109 Нм, 16-клапанный оказался заметно мощнее — 94 силы и 128 Нм. В первом случае автомобиль разгоняется до 100 км / ч за 14 секунд, во втором — на 1,5 секунды быстрее. Предел возможностей составляет 170–180 км / ч, а средний топливный «аппетит» колеблется от 7,2 до 7,9 литра на каждую «сотню».
С 2004 года под капотом LADA 110 «прописаны» 8- и 16-клапанные моторы на 1,6 литра, вырабатывающие от 81 до 90 лошадиных сил и от 120 до 131 Нм крутящего момента и совмещенные со всеми такой же механической трансмиссией. Пусковой рывок до 100 км / ч такой седан совершается за 12-13,5 секунд, максимальные силы 170-180 км / ч и в среднем «съедают» 7,2-7,5 литра в смешанных условиях движения.

Базой для «десятки» является переднеприводная платформа от ВАЗ-2108 с независимыми стойками MacPherson на передней оси и полузависимой архитектурой с торсионной балкой в заднем мосту.

Автомобиль оборудован рулевым механизмом роликового типа, который в более поздних экземплярах дополнялся гидроусилителем рулевого управления.

Торможение производится дисковыми тормозами на передних колесах и барабанными устройствами на задних колесах (система ABS для отечественного седана не предусмотрена).

Автомобиль изучается российскими автолюбителями «вдоль и поперек», поэтому все его достоинства и недостатки хорошо известны:

Среди первых — хорошая проходимость, высокая ремонтопригодность, доступность в обслуживании, неприхотливость и в целом хорошее качество.
Второе — невысокое качество сборки, «дребезжащий» салон, плохая шумоизоляция и ненадежность электроники.

Цены. В 2015 году на вторичном рынке России можно приобрести WAZ-2110 по цене от 80 000 до 180 000 рублей в зависимости от состояния и года выпуска (хотя есть и более доступные, и более дорогие экземпляры).

Трасса ВАЗ 2114. Все автомобили ВАЗ. Основные признаки нарушений

В литрах объем такой же, как в кубах (кубических дециметрах).

Кроме того, если вам нужно перевезти большое количество груза или, например, вы отправляетесь в поездку всей семьей, вам не нужно ограничиваться 330 литрами пространства для размещения вещей. В продаже имеются различные крепления и крепления для данной модели автомобиля, которые позволяют перевозить гораздо больше вещей, чем поместится в багажном отделении.

Например, можно установить багажник на крышу. В продаже имеются различные варианты таких креплений:

Автобоксы.
Крепления для спортивного инвентаря.
Корзины.
Багажники Expedition.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопочное управление

Очень удобно, когда управление (открытие багажника) осуществляется кнопкой. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери машины, был надежно закрыт. Надежная работа замков багажника так же важна, как и надежность замка в гаражной или квартирной двери.Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает работу удобнее, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

Выбирая автомобиль для себя, каждый покупатель в первую очередь изучает технические характеристики потенциально привлекательных для него моделей.

Нельзя сказать, что ВАЗ 2114 имеет образцовые технические характеристики, но его мощность, расход и другие параметры неплохие, учитывая стоимость самого автомобиля и стоимость его ремонта и доработки. Добавьте к этому хорошо продуманный экстерьер, и вы получите солидный молодежный автомобиль, который дает много, но мало требует от владельца.

Немного истории

В период с 1980 по 1984 год компания АвтоВАЗ достаточно плотно работала с гигантом современного автомобилестроения — компанией Porsche.

На тот момент велась совместная работа над моделью ВАЗ 2108. Уже в период с 1987 по 1991 годы компании начали работу над новым автомобилем — ВАЗ 2110 с двигателем 1,5 л.

Несмотря на договор о сотрудничестве только по этим двум моделям, специалисты не упустили возможность поработать над всей разрабатываемой на тот момент линейкой. Это коснулось и модели ВАЗ 2109, ставшей наследницей современной четырнадцатой.

Не все знают об этом факте сотрудничества с немецкой компанией, которая уже считалась образцом автомобилестроения. Но именно это послужило плацдармом для создания надежных и очень интересных отечественных автомобилей.

Массовое производство преемника российско-немецкой «девятки» в лице ВАЗ 2114 началось в 2003 году. Примечательно, что ВАЗ 2115 впервые появился в 2001 году, а ВАЗ 2113 — в 2004 году.

Согласно исследованиям, ВАЗ 2114 входит в список самых распространенных моделей в России.

Отличия от «девятки»

Отличий ВАЗ 2114 от ВАЗ 2109 в плане кузова не так уж и много.Обновленный автомобиль получил новых:

Передняя часть корпуса;
Линза новой формы;
Капот новый;
Еще одна решетка радиатора;
Улучшено качество пластика на бамперах;
Спойлер;
Погонаж;
Накладки на пороги.

Внутри изменений было намного больше. Но во многом разница определяется классом машины, то есть ее комплектацией. Для ВАЗ 2114 было предусмотрено три варианта оснащения — Стандарт, Норма и Люкс.

Так что же изменилось внутри?

Появилась новая приборная панель с приборной панелью без верхнего бардачка. В конфигурации Lux есть утопленная часть. На крышке нижнего бардачка есть пара подстаканников.
В стандартной и люксовой комплектации предусмотрено наличие электростеклоподъемников.
Рулевое колесо регулируется по углу наклона. Примечательно, но рулевое колесо ВАЗ 2114 и рулевая колонка взяты с десятка.
Застежки ремней безопасности тоже взяты из десятка.
Панель приборов применена от пятнадцатой модели ВАЗ.
Регулируемый фонарик внутреннего освещения расположен на потолке.
В максимальной комплектации имеет полноценный бортовой компьютер.
Печка стала мощнее, но при этом повысился уровень шума.

Ключевые преимущества

Очевидно, что четырнадцатая модель от АвтоВАЗа не так проста, как многим кажется на первый взгляд.Иначе он просто не оказался бы таким популярным и востребованным.

Вот некоторые из наиболее значительных преимуществ.

Отличная аэродинамика. Учитывая мощность двигателей и аэродинамические возможности кузова, это одна из лучших моделей, созданных для высокоскоростной езды. Сделайте настройку микросхемы, чтобы увеличить мощность двигателя или организовать более серьезные модификации двигателя, и вы сможете извлечь приличную мощность. В этом случае ресурс мотора особо не пострадает.
Отлично выглядит. Очевидно, ВАЗ 2114 выглядит намного интереснее и привлекательнее девятки. При этом модель буквально создана для тюнинга. Увеличивать мощность не нужно. Оригинальный обвес — и ты звезда дороги. Только во всем нужно знать, когда остановиться, чтобы не превратить настоящий тюнинг в колхоз.
Молодежное ориентирование. Молодое поколение водителей вряд ли очень интересовали семерки, десятки, шестерки от АвтоВАЗа.Да, они были дешевыми и покупались чаще из-за отсутствия альтернатив. Но с появлением ВАЗ 2114 многие осознали, что наконец-то выпущен красивый отечественный автомобиль, внешне не хуже импортных аналогов спортивного вида. При этом по цене они даже не могли конкурировать с четырнадцатым.
Возможность доработок. До сих пор для ВАЗ 2114, несмотря на снятие модели с производства, доступно множество элементов для внешнего и внутреннего тюнинга.Обвесы, накладки, молдинги, спойлеры, сиденья, оптика — все на ваш вкус и кошелек. Что самое интересное, за небольшие деньги можно организовать масштабную доработку, изменив штатный ВАЗ 2114 до неузнаваемости.

Опции

А теперь поговорим об основных параметрах модели ВАЗ 2114.

Скажем прямо, четырнадцатому повезло из-за политики производителя. Дело в том, что первенцем в серии стала модель ВАЗ 2115, которая оказалась самым первым блинным комком.

Опираясь на ошибки пятнадцатой новинки и используя проверенные временем особенности девятки, удалось создать законченный и один из самых успешных автомобилей в истории АвтоВАЗа — ВАЗ 2114.

Длина автомобиля — это расстояние между передним и задним бампером. Часто автовладельцы устанавливают на свои автомобили фаркопы, что в свою очередь делает вашу машину длиннее. Ширина автомобиля — это расстояние между боковыми зеркалами.А высота машины будет равна самой высокой части вашей машины. Будь то крыша, антенна или спойлер.

Габаритные размеры ВАЗ 2114 показаны на рисунке 1.

Рисунок 1- Габаритные размеры ВАЗ 2114.

Машины во многом отличаются друг от друга. Эти параметры принято называть техническими характеристиками. Они указываются автопроизводителями для всех марок и моделей выпускаемых автомобилей. Сравнение технических характеристик — самый простой способ сравнить разные автомобили между собой.

В этом разделе собраны технические характеристики автомобилей: как новых, так и давно имеющихся на рынке. Выбрав марку и модель автомобиля, вы можете ознакомиться с его подробными характеристиками.

Технические характеристики включают:

— Кузов
— Двигатель
— Трансмиссия
— Подвеска
— Тормозная система
— Рулевое управление
— Показатели эффективности

В последнее время для большинства горожан личный автомобиль превратился не только в средство передвижения, но и в своеобразный атрибут, формирующий образ человека. Именно по этой причине большинство производителей включились в гонку за «лучший» дизайн автомобиля. Все чаще в автомобильной рекламе делается акцент на новаторском, спортивном, стильном, женском, брутальном или просто современном дизайне, а доминирующие ранее технические характеристики отходят на второй план. Технические характеристики ВАЗ 2114 представлены в таблице 2

Таблица 2 — Технические характеристики ВАЗ 2114.

Модификации автомобиля
Двигатель
Расположение двигателя	Передняя продольно
Объем двигателя
Количество цилиндров / клапанов на цилиндр
Ход поршня
Диаметр цилиндра
Степень сжатия
Система снабжения	Распределенный впрыск с электронным управлением
Мощность (л. с. / об / мин)
Крутящий момент (Нм / об / мин)
Вид топлива
Трансмиссия
Колесная формула / ведущие колеса	4X2 / перед
Трансмиссия	механическая
Количество передач	5 вперед, 1 назад
Рулевое управление

Усилитель
Тормозная система
Передние тормоза	Диск
Тормоза задние	Барабан
Подвеска
Тип передней подвески	Амортизатор
Тип задней подвески	Продольный рычаг

Тип кузова / количество дверей	Хэтчбек / 5
Количество мест



Колесная база
Колея передних колес, мм

Опции	Описание
Размеры (редактировать)	Четырнадцатая модель — пятидверный хэтчбек на 5 мест и вместительный багажник объемом 330 м3. Размеры автомобиля 4122 на 1650 на 1402 миллиметра (длина, ширина и высота). Вес 970 кг, грузоподъемность 425 кг
Подвеска	Спереди стоят стойки Макферсон, а сзади — продольные рычаги или винтовые пружины. Колесная база — 2460 мм, колея передняя — 1400 мм, задняя — 1370 мм. Автомобиль переднеприводный с дисковыми тормозами спереди и барабанными механизмами сзади.При средней скорости 80 км / ч тормозной путь в зависимости от присутствия пассажиров составляет 40 метров. Дорожный просвет, то есть клиренс — 160 миллиметров.
	Электростеклоподъемники на передних дверях, обогрев заднего стекла, электровентилятор, подогрев передних сидений, электрозамки, бортовой компьютер, качественные материалы отделки, подголовники на заднем диване. В свое время салон отличался приличным уровнем шума, который на скорости 100 километров в час составлял всего 74 децибела.Сегодня салоны стали намного лучше, но для своих лет это прорыв в отечественном автопроме.
Двигатель	Какие двигатели ставятся на эту модель? Изначально машина выпускалась с 1,5-литровым 8-клапанным двигателем. В 2007 году модель перешла на двигатель объемом 1,6 л с 16 клапанами. Увеличили мощность только в 2009 году — с исходных 77 до 89 л.с. Коробка передач пятиступенчатая, ее доработали. В 2010 году ВАЗ 2114 получил двигатель от Приоры мощностью 98 лошадиных сил и это была последняя значительная доработка двигателей для модели.Что касается расхода топлива, то он составляет 7 литров на 100 километров по трассе и около 8-9 литров на 100 километров по городу.

Насколько хорош этот автомобиль с точки зрения производительности, решать вам. У каждого свои представления о хорошей машине. Мы постарались подробно рассказать о том, что такое ВАЗ 2114.

Многие считают, что время четырнадцатой модели уже прошло, и ее преемница в лице Priora наглядно это доказывает. Но так ли это на самом деле? Если мы сравним эти две модели, действительно ли Priora сможет превзойти предшественницу? Большое количество экспертов объективно докажут, что это не так.

Да, Приора — более современный, улучшенный автомобиль. Но достаточно ли этого? Мы считаем, что отечественному автопрому есть к чему стремиться.

ВАЗ 2114 — Самый популярный отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и интерьера.

Спортивный стиль ВАЗ 2114

Спортивный вид достигается за счет установленных на кузов молдингов по всем сторонам автомобиля, спойлера и декоративных порогов.

Автомобиль обладает хорошими техническими характеристиками, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью и даже со своим предшественником 2109.

ВАЗ 2114 пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и становиться индивидуальностью в сером потоке автомобилей.

Технические характеристики ВАЗ 2114

Обычный 4-цилиндровый 8-клапанный двигатель никого не удивит, поэтому особых характеристик ожидать не стоит.Передний привод, стандартная коробка передач, тормоза барабанные и дисковые. Отличие хэтчбека от седанов заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Форма корпуса в нашем случае не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла — аэродинамика за счет более плавных и современных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 — обычная российская машина, которая пользуется популярностью у многих жителей страны и желанна в каждой семье.Большинство экземпляров инжекторные, с 2011 года установлена электронная педаль газа — e-gas

Двигатель	1.5, 8 кл. (Евро-2) 1.6 л., 8 кл. (Евро-3), 1.6 16кл (Супер-Авто)
Длина, мм
Ширина, мм
Высота, мм
База, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отсека, дм 3
Снаряженная масса, кг
Полная масса, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2 / перед
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей	хэтчбек / 4
Тип двигателя	бензин, четырехтактный
Система питания	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров
Объем двигателя, см 3
Максимальная мощность, кВт / об / мин
Максимальный крутящий момент, Нм при об / мин
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км
Максимальная скорость, км / ч
Трансмиссия	Ручное управление
Кол-во передач	5 вперед, 1 назад
Передаточное число главной пары
Рулевое управление	травматический, реечный, без усилителя
Шины	175 / 70R13-80 (Т, Н) 165 / 70R13-79 (С, Т)
Емкость топливного бака

Динамические характеристики

Разгон до 100 км / ч — 14.0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км / ч (8кл), 185-190 (16кл)

Первый коммерческий экземпляр ВАЗ 2114 появился в 2002 году. Этот автомобиль представляет собой рестайлинговую «девятку» и привлекает российского автомобилиста своим современным внешним видом, техническими возможностями самовыражения за счет профессионального тюнинга.

Элементы технических характеристик ВАЗ 2114

К ним относятся:

Аэродинамические характеристики;
Размеры;
Дорожный просвет;
Вес автомобиля;
Основные данные кузова;
Характеристики ходовой части;
Данные передачи;
Технические показатели мотора.

Улучшенная аэродинамика

Автомобиль ВАЗ 2114 выигрывает по аэродинамическим характеристикам благодаря продуманным линиям кузова, обеспечивающим отличную обтекаемость. В результате изменения внешнего вида снизился коэффициент лобового сопротивления.

Внешние аэродинамические улучшения Lada2114Samara-2 коснулись и изменения положения точки разделения воздушного потока. Для этого конструкторам пришлось изменить угол наклона наиболее аэродинамически активной передней части автомобиля — капота.Передние крылья также претерпели изменения.

В результате перераспределения воздушного потока меньшая его часть направляется под днище, а большая часть направляется в вытяжку с распространением по корпусу. Эти характеристики изменяют значение общей подъемной силы, в результате чего передняя и задняя оси разгружаются. Равномерное распределение подъемной силы позволяет хэтчбеку вести себя сбалансированно при движении на высоких скоростях.

Внешние и внутренние характеристики

Салон автомобиля оборудован приборной панелью «европанель», регулируемой рулевой колонкой, новой системой обогрева и рулевым колесом, позаимствованным у модели ВАЗ 2110.Машину можно превратить в грузопассажирский, для этого нужно только разложить заднее сиденье.

Дополнительные улучшения внешнего вида и внешнего вида некоторых опций:

Установка электрических стеклоподъемников;
Комфортный обогрев сидений;
Оборудование с центральным замком двери;
Наличие заводской тонировки стекол, выпускаемой по ГОСТ;
Предоставление обтекателей порогов, боковых молдингов;
Комплектование колес легкосплавными дисками;
Наличие противотуманных фар.

В комплектацию «люксовой» модели Лада 2114 Самара-2 входит бортовой компьютер, который предоставляет точную информацию о средней скорости, расходе топлива, времени в пути, температуре за бортом, напряжении в бортовой сети и других параметрах.

Общие технические характеристики

Отдельными техническими характеристиками, отличающими «четырнадцатый» хэтчбек от предшественников, являются параметры пятидверного кузова. Его длина составляет 4,122 метра, ширина — 1 метр.650 м, высота — 1,402 м. Автомобиль отличается от базовой модели (ВАЗ 21093) небольшим удлинением. Вес станка — 985 кг.

Колесная база характеризуется шириной передних колес в 1,4 метра, задних — 1,37 метра. Объем багажника (при поднятом заднем сиденье) составляет 330 дм³, в разложенном — 600 дм³.

Зазор от асфальта до картера 160 мм, зазор до поддона на 10 мм больше.

Двигатель	1,6 л, 8-кл.(Евро-3)
Длина, мм	4122
Ширина, мм	1650
Высота, мм	1402
База, мм	2460
Колея передних колес, мм	1400
Колея задних колес, мм	1370
Объем багажного отделения, дм 3	330
Снаряженная масса, кг	985
Полная масса, кг	1410
Допустимая полная масса буксируемого прицепа с тормозами, кг	750
Допустимая полная масса буксируемого прицепа без тормозов, кг	300
Колесная формула / ведущие колеса	4×2 / передние
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Кузов / кол-во дверей	хэтчбек / 4
Тип двигателя	бензиновый, четырехтактный
Система подачи	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Объем двигателя, см 3	1596
Максимальная мощность, кВт / об / мин	59,5 / 5200
Максимальный крутящий момент, Нм при об / мин	120/2700
Топливо	бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км	7,6
Максимальная скорость, км / ч	160
Коробка передач	Ручное управление
Кол-во передач	5 вперед, 1 назад
Передаточное число главной пары	3.7 или 3,9
Рулевое управление	травматическое, реечное, без усилителя
Шины	175 / 70R13-80 (T, N) 165 / 70R13-79 (S, T)
Емкость топливного бака	43 литра

Особенности силового агрегата

Первые «четырнадцатые» модели ВАЗ оснащались инжекторными двигателями рабочим объемом 1499 см³ и мощностью 57,2 кВт. С 2007 года под капотом Лады 2114 Самара-2 находился четырехтактный бензиновый двигатель рабочим объемом 1599 см³, обеспечивающим мощность 59 л.с.5 кВт или 80 л. с участием. Такой двигатель по параметрам соответствовал экологическому стандарту Евро 3. Последняя модернизированная модель с индексом 211440-24 имеет шестнадцатиклапанный двигатель мощностью 89 лошадиных сил.

Система питания с использованием метода распределенного (фазированного) впрыска обеспечивает высокие динамические возможности, обеспечивая разгон до 100 км / ч всего за 13 секунд. Максимальная скорость ВАЗ 2114 — 160 км / ч. При этом автомобиль экономно расходует бензин — всего 9 л / 100 км пробега по городу.

Особенностью характеристик двигателя данной модели является оригинальное расположение керамического катализатора — около самого двигателя (в отличие от своих предшественников, у которых катализатор был под днищем). Отличие блока цилиндров ВАЗ «четырнадцатой» модели Лада Самара-2 заключается в его измененном объеме, достигнутом за счет увеличения высоты каждого из цилиндров на 0,23 см.

Трансмиссия и ходовая часть

Все переднеприводные автомобили семейства ВАЗ имеют принципиально аналогичную конструкцию шасси.Передняя подвеска устроена по системе Макферсон, задняя — на продольных рычагах. Рулевое управление, характерное для всех моделей, реечное.

Лада 2114 Самара-2 комплектуется механической коробкой передач. Автомобиль комплектуется пятиступенчатой коробкой передач (КПП) с кулисным приводом. В принципе, его конструкция аналогична установленным на других вазах. Главная пара имеет характерное передаточное число 3,7.

Видео тест-драйв

Как устроен замок зажигания ВАЗ 2110?

Замок зажигания ВАЗ 2110 — это не очень сложная по конструкции и достаточно надежная деталь.Однако последняя характеристика чаще связана с импортными автомобилями. Отечественный автопром не в состоянии произвести такой замок, который не вышел бы из строя в самый неподходящий момент.

Устройство замка ВАЗ:

Запорная штанга.
Корпус замка зажигания.
Диск контактный.
Блок.
Контактная втулка.
Ролик.
Широкий выступ контактной части.

Замок зажигания ВАЗ 2110 имеет в своей конструкции корпус, который включает в себя все вышеперечисленные элементы.

Как проверить исправность этой детали?

Как вынуть ключ зажигания ВАЗ 2110?

Если деталь все же неисправна, обязательно нужно приступить к ее разборке, ведь заводить автомобиль можно только толкателем. Для начала нам нужно подготовить инструменты. Их не очень много. Все, что нам нужно, это ключ TORX T20 и отвертка с плоским лезвием.

Подготовив инструменты, можно приступить к работе.
