устройство, замена корзины и диска, регулировка и ремонт, инструкции с фото и видео

Сцепление является неотъемлемым узлом любого автомобиля. Этот механизм оказывает непосредственное воздействие на передачу крутящего момента к задним колёсам ВАЗ 2106. Классические «Жигули» оснащаются однодисковым сцеплением. Поломка любой детали в этой конструкции может доставить автовладельцу немало проблем, но решить их возможно своими силами.

Содержание

  • Сцепление ВАЗ 2106

    • Для чего служит сцепление

    • Из чего состоит

      • Главный цилиндр

      • Рабочий цилиндр

      • Корзина

      • Ведомый диск

      • Выжимной

  • Неполадки сцепления

    • Утечка тормозной жидкости

    • Ведёт сцепление

    • Буксует сцепление

    • Скрипит педаль сцепления

    • Шум при отжатии педали сцепления

    • Шум при нажатии на педаль сцепления

    • Педаль проваливается

      • Видео: проблемы со сцеплением и пути их решения

  • Замена сцепления ВАЗ 2106

    • Снятие коробки передач

    • Демонтаж сцепления

      • Видео: замена сцепления на «шестёрке»

    • Выбраковка деталей

      • Вилка и пружина

      • Люфт выжимного подшипника

      • Замена подшипника сцепления

      • Замена накладок

      • Видео: замена накладок диска сцепления

  • Выбор сцепления для ВАЗ 2106

  • Установка сцепления

  • Регулировка сцепления «шестёрки»

    • Регулировка педали сцепления

    • Регулировка штока рабочего цилиндра

      • Видео: регулировка привода сцепления

Сцепление ВАЗ 2106

На современных машинах сцепление может иметь конструкцию, несколько отличную от старых автомобилей, но суть применения этого механизма остаётся одна и та же. Как и любой другой узел транспортного средства, сцепление состоит из ряда деталей, которые со временем изнашиваются и приходят в негодность. Поэтому на выявлении причин и устранении неисправностей сцепления ВАЗ 2106 стоит остановиться более детально.

Для чего служит сцепление

Оснащение автомобиля сцеплением необходимо для разъединения коробки передач и силовой установки, их плавного соединения в начале движения, а также при переключении скоростей. Механизм расположен между коробкой передач и мотором, при этом часть элементов сцепления фиксируется на маховике двигателя, а другая часть — в картере сцепления.

Из чего состоит

Основными конструктивными элементами рассматриваемого узла являются:

  • главный цилиндр;
  • рабочий цилиндр;
  • корзина;
  • ведомый диск;
  • выжимной подшипник;
  • вилка.

Устройство сцепления ВАЗ 2106: 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 — поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 — бачок главного цилиндра; 11 — поршень главного цилиндра; 12 — поршень толкателя; 13 — главный цилиндр; 14 — толкатель; 15 — сервопружина педали сцепления; 16 — оттяжная пружина педали сцепления; 17 — ограничительный винт хода педали сцепления; 18 — педаль сцепления; 19 — нажимной диск; 20 — ведомый диск; 21 — кожух сцепления; 22 — нажимная пружина; 23 — подшипник выключения сцепления (выжимной подшипник) ВАЗ 2106; 24 — первичный вал коробки передач; 25 — шаровая опора вилки выключения сцепления; 26 — вилка выключения сцепления; 27 — толкатель вилки выключения сцепления

Главный цилиндр

Главный цилиндр сцепления (ГЦС) обеспечивает эффективную передачу усилия от педали на вилку включения сцепления посредством тормозной жидкости и рабочего цилиндра, взаимодействуя через выжимной подшипник с пружинящими элементами корзины. ГЦС расположен под капотом вблизи расширительного бачка и сообщается с рабочим цилиндром с помощью шланга. Рассматриваемый узел состоит из корпуса, двух цилиндров с уплотнителями и пружины.

ГЦС передаёт усилие от педали сцепления на вилку посредством тормозной жидкости и рабочего цилиндра

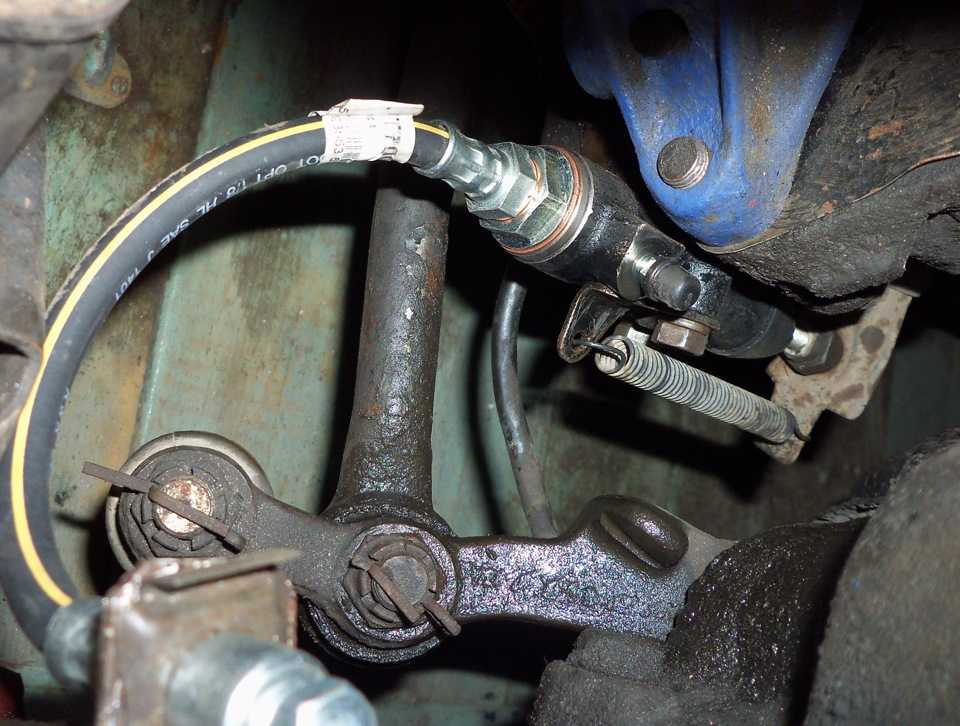

Рабочий цилиндр

Функция рабочего цилиндра сцепления (РЦС) хоть и проста, но немаловажна — принимать усилие, передаваемое от главного цилиндра, для последующего перемещения вилки выключения сцепления. На ВАЗ 2106 РЦС установлен на картере сцепления. Конструктивно он схож с рабочим цилиндром, но имеет один поршень.

Рабочий цилиндр сцепления принимает усилие от ГЦС для последующего перемещения вилки

Корзина

Посредством нажимного диска (корзины) обеспечивается взаимодействие ведомого диска с маховиком. Если с корзиной возникают неполадки, система перестаёт работать. Нажимной диск (НД) к ведомому прижимается посредством специальных пружин, которые в момент выключения сцепления работают как возвратные, т. е. отжимают НД. При таком способе функционирования обеспечивается плавное переключение скоростей, что увеличивает срок службы элементов КПП.

Корзина выполнена из диафрагменной пружины, нажимного диска и кожуха. Пружина давит на НД и создаёт усилие сжатия, передавая вращение. Пружинящая конструкция своей наружной частью воздействует на края нажимного диска. По внутреннему диаметру пружина выполнена в виде лепестков, на которые надавливает выжимной подшипник.

Посредством корзины ведомый диск взаимодействует с маховиком двигателя

Ведомый диск

Ведомый диск обеспечивает мягкое подключение коробки к мотору. Он находится между корзиной и маховиком силовой установки. Чтобы сцепление включалось без рывков, в конструкции диска предусмотрены пружины, которые способствуют гашению колебаний. Обе стороны диска оснащены накладками из фрикционного материала, который способен выдерживать высокую температуру.

Ведомый диск позволяет выполнять мягкое подключение коробки передач к силовому агрегату

Выжимной

Назначение выжимного подшипника сводится к разъединению корзины от ведомого диска посредством нажатия на лепестки НД. Подшипник установлен в картере сцепления и передвигается посредством вилки сцепления.

Выжимной подшипник воздействует на лепестки корзины для её разъединения с ведомым диском

Неполадки сцепления

Сцепление ВАЗ 2106 хоть и редко, но всё же доставляет проблемы владельцам этого автомобиля. Неисправности могут быть различного характера и проявляются они также по-разному. Рассмотрим их подробнее.

Утечка тормозной жидкости

Рабочей средой механизма сцепления «шестёрки» является тормозная жидкость, что иногда приводит к возникновению некоторых проблем:

Ведёт сцепление

Такое понятие, как «сцепления ведёт», применяется в том случае, когда механизм выключается не полностью. Это может происходить по нескольким причинам:

  • повредился ведомый диск, из-за чего появилось торцовое биение. Наиболее правильное решение — заменить деталь;
  • образовались трещины на накладках ведомого диска. Появление изъянов отражается на невозможности своевременно включить сцепление. В этом случае следует заменить полностью диск либо сами накладки;
  • заклёпки фрикционных накладок вышли из строя. При износе заклёпок фиксация накладок ослабевает, что приводит к появлению проблем во время отключения сцепления и повышенному износу самих накладок;
  • в гидравлическую систему попал воздух. «Лечится» проблема путём прокачки жидкости;
  • перекос корзины. Неисправность хоть и редкая, но при её возникновении придётся приобретать новый нажимной диск.

Буксует сцепление

При возникновении пробуксовки сцепления механизм срабатывает не полностью, а происходит это по следующим причинам:

  • на фрикционные элементы ведомого диска попало масло. Придётся снять КПП и разобрать механизм сцепления для очистки накладок уайт-спиритом;
  • засорилось компенсационное отверстие в ГЦС. Для устранения проблемы потребуется снять цилиндр, удалить засор, после чего промыть изделие в керосине;
  • подгорели фрикционные накладки. Устраняется неисправность заменой ведомого диска.

Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками

Скрипит педаль сцепления

Педаль может скрипеть по причине отсутствия смазки во втулках либо при износе самих втулок. Для устранения неполадки педаль потребуется снять, проверить втулки на предмет износа, если нужно заменить и нанести смазку.

При износе втулок педали сцепления или отсутствии в них смазки, педаль может скрипеть

Шум при отжатии педали сцепления

На ВАЗ 2106 шум при отпускании педали сцепления может появиться по следующим причинам:

  • неисправность подшипника на первичном валу КПП. Проявляется неполадка в виде характерного треска в момент отпускания педали сцепления. Подшипник в этом случае придётся заменить;
  • износ выжимного подшипника. Деталь выходит из строя по причине отсутствия смазки, которая со временем выдавливается. Для устранения неисправности подшипник подлежит замене.

Шум при нажатии на педаль сцепления

Сцепление может шуметь и при воздействии на педаль. Причины могут быть следующими:

Если при появлении шума проблема не будет устранена в течение короткого времени, то поломанная деталь может вывести из строя и другие элементы механизма.

Педаль проваливается

Бывают случаи, когда на ВАЗовской «шестёрке» после надавливания на педаль сцепления она не возвращается в начальное положение. Причин такого явления немного:

  • попадание воздуха в систему гидропривода. Педаль в этом случае «падает» после нескольких нажатий, поэтому систему придётся прокачать;
  • спала пружина, отвечающая за возврат педали. Необходимо проверить пружину, а при необходимости заменить её.
Видео: проблемы со сцеплением и пути их решения

Замена сцепления ВАЗ 2106

Снимать сцепление приходится нечасто и, как правило, по причине возникновения тех или иных проблем. Для проведения работы сперва необходимо подготовить инструменты:

  • набор ключей и головок;
  • вороток и удлинитель;
  • подпорка под КПП.

Снятие коробки передач

Для ремонта механизма сцепления потребуется демонтировать КПП. Выполняем это следующим образом:

  1. Устанавливаем машину на смотровую яму, снимаем минусовую клемму с АКБ и подставляем под колёса противооткатные башмаки.
  2. Отворачиваем крепёж и снимаем кардан с автомобиля.

    Отворачиваем крепёж и снимаем карданную передачу

  3. Снимаем клеммы проводов выключателя света заднего хода.
  4. Из салона демонтируем декоративные и уплотнительные элементы, а также рукоятку КПП.

    В салоне с рукоятки КПП снимаем декоративный чехол и саму ручку

  5. Откручиваем крепление картера сцепления к силовому агрегату ключом на 19.

    В верхней части картера сцепления откручиваем болт на 19

  6. Ключом на 13 отворачиваем крепление стартера.

    Ключом на 13 отворачиваем крепление стартера к картеру сцепления

  7. Снизу откручиваем болты крепления крышки картера сцепления.

    Крышка картера сцепления удерживается четырьмя болтами под ключ на 10, отворачиваем их

  8. Отворачиваем крепление троса спидометра и отсоединяем его от коробки передач.

    Отворачиваем крепление троса спидометра и отсоединяем его от КПП

  9. Под КПП устанавливаем упор и воротком с удлинителем и головкой на 19 отворачиваем крепление агрегата.

    Под коробку подставляем упор и откручиваем крепление агрегата к мотору

  10. Откручиваем крепёж поперечины к кузову.

    Отворачиваем крепление поперечины к кузову

  11. Смещаем коробку максимально назад, чтобы первичный вал вышел из корзины.

    Коробку передач сдвигаем максимально назад, чтобы первичный вал вышел из корзины

Демонтаж сцепления

Механизм сцепления снимаем с авто в таком порядке:

  1. Ключом на 13 отворачиваем болты, удерживающие корзину на маховике, проворачивая последний при помощи монтировки.

    Проворачивая маховик монтировкой, откручиваем крепление корзины

  2. Сдвигаем корзину к КПП и через проём вынимаем ведомый диск.

    Отодвинув корзину назад, вынимам ведомый диск сцепления

  3. Перемещаем корзину к мотору и снимаем её с автомобиля.

    Корзину вынимаем через образовавшееся отверстие между КПП и маховиком

  4. Демонтируем из картера вилку вместе с выжимным подшипником.

    Из картера вынимаем вилку сцепления и выжимной подшипник

Видео: замена сцепления на «шестёрке»

Выбраковка деталей

После того как сцепление будет снято, все элементы подвергают тщательному осмотру. Для этого выполняют следующие шаги:

  1. Очищаем от загрязнений элементы сцепления, а также рабочую плоскость маховика.
  2. Осматриваем диск сцепления. Наличие трещин является недопустимым. Если толщина накладок до шляпок заклёпок составляет менее 0,2 мм либо заклёпки ослабли, ведомый диск или сами накладки необходимо заменить. Проверяем, насколько надёжно зафиксированы пружины диска в гнёздах. Если имеются повреждённые пружины, диск подлежит замене.

    Минимальная толщина накладки до заклёпок должна быть 0,2 мм

  3. Осматриваем рабочие плоскости маховика и корзины. Они не должны иметь глубоких рисок, выбоин и других дефектов. Не допускается ослабление элементов в местах заклёпочных соединений. При выявлении указанных изъянов, детали подлежат замене. Для проверки корзины на коробление, прикладываем к поверхности нажимного диска металлическую линейку. Если по всей поверхности диска можно вставить щуп толщиной 0,3 мм, корзину следует заменить.

    Нажимной диск корзины не должен иметь глубоких рисок, выбоин и других серьёзных повреждений

  4. Оцениваем по внешнему виду диафрагменную пружину корзины. Участки, в которых лепестки пружины контактируют с выжимным подшипником, не должны иметь явных признаков износа.
  5. Проверяем, насколько плавно перемещается ведомый диск по шлицевому соединению первичного вала КПП. Если обнаружены заусенцы, удаляем их. При выявлении радиального люфта может потребоваться замена не только диска, но и первичного вала.
  6. Картер сцепления не должен иметь трещин.

Корзина является неразборным и неремонтопригодным узлом и в случае любых повреждений подлежит замене.

Вилка и пружина

Вилка и пружинящий элемент, как и другие составляющие механизма сцепления, должны находиться в исправном состоянии. Трещины на вилке недопустимы, а при их обнаружении деталь меняется на исправную.

Вилка сцепления не должна иметь каких-либо повреждений

Люфт выжимного подшипника

Поскольку как такового инструмента для проверки выжимного подшипника не существует, во время диагностики необходимо визуально осмотреть состояние механизма, прокрутить его для выявления люфта, заеданий, сильного шума, возможных повреждений. При обнаружении большого люфта или изъянов любого другого характера, подшипник нуждается в замене. Если же деталь не имеет видимых повреждений, но при этом издаёт шум, то её необходимо очистить от загрязнений и набить смазкой, для чего подойдёт молибденовая смазка.

Замена подшипника сцепления

Замена выжимного подшипника для удобства выполняется на полностью снятой коробке. Из инструментов потребуется только плоская отвёртка. Процедура состоит из таких шагов:

  1. Выводим из зацепления с вилкой концы пружины.

    Выводим из зацепления с вилкой концы пружины

  2. Подшипник сдвигаем по первичному валу и снимаем вместе с муфтой.

    Выжимной подшипник демонтируем, сдвигая его по первичному валу КПП

  3. Раздвигаем концы пружины и снимаем её с муфты.

    Раздвигаем концы пружины и снимаем её с муфты

  4. Новый подшипник устанавливаем в обратном порядке.

    Выжимной подшипник устанавливается в обратной последовательности

  5. Во время монтажа слегка смазываем шлицы первичного вала смазкой Литол-24.
Замена накладок

Если ведомый диск сцепления ВАЗ 2106 имеет серьёзные повреждения фрикционных накладок, необязательно заменять диск новым — его можно отремонтировать, установив новые накладки. Для этого понадобится:

  • набор из накладок и заклёпок для «шестёрки»;
  • электродрель со сверлом 6–7 мм;
  • плоская отвёртка.

Последовательность действий такова:

  1. Упираем диск в деревянный брусок и высверливаем старые заклёпки с обеих сторон, избегая повреждения самого диска.

    Электродрелью и сверлом подходящего диаметра высверливаем старые заклёпки

  2. Отвёрткой поддеваем накладки, отделяя их от диска.

    Поддеваем плоской отвёрткой накладки и разъединяем их от диска сцепления

  3. Остатки заклёпок стачиваем на точиле.

    На точиле удаляем остатки заклёпок

  4. Монтируем новые накладки, для чего в тисках зажимаем болт подходящего диаметра головкой вниз, вставляем в отверстие накладки заклёпку, наставляем шляпку заклёпки на болт и наносим удары молотком по подходящей наставке, а затем по самой заклёпке, расклёпывая её.

    Новые накладки монтируем при помощи тисков и подходящей наставки

  5. Фиксируем накладку сперва с одной, затем с другой стороны диска.
Видео: замена накладок диска сцепления

Выбор сцепления для ВАЗ 2106

На «шестёрку» устанавливается сцепление с диаметром нажимного диска 200 мм и 130 мм у ведомого. Производителей этих механизмов сегодня существует немало, но наиболее популярные всё же стоит выделить:

  • VALEO (Франция). Изготавливает сцепление, работа которого отличается своей мягкостью и чёткой работой. Автовладельцы, эксплуатирующие комплекты от этого производителя, отмечают высокую надёжность механизма, который ходит без каких-либо нюансов более 150 тыс. км. К недостаткам можно отнести лишь высокую стоимость порядка 2600 р.;

    Сцепление VALEO отличается своей мягкостью и чёткой работой

  • LUK (Германия). Комплекты этого производителя считаются оптимальными по соотношению цена — качество. Однако при покупке нужно быть внимательным, поскольку существует немало подделок. Отличительной чертой такого сцепления является применение демпфера как на ведомом, так и на нажимном дисках. Цена комплекта составляет 2200 р.;
  • KRAFT (Германия). Известный бренд, продукция которого имеет немало положительных отзывов. Основные преимущества заключаются в мягком выжиме, отсутствии перегрева при жёстких условиях эксплуатации и износа маховика. Стоит такое сцепление около 1700 р.;
  • SACHS (Германия). Производитель изготавливает различные детали трансмиссии. Сцепление оснащается безасбестовыми накладками, которые оптимально передают крутящий момент, отличаются повышенной устойчивостью к высоким нагрузкам. Стоимость комплекта колеблется в пределах 2600 р.;

    Сцепление SACHS имеет повышенную устойчивость к нагрузкам

  • ВИС (Россия). Отечественный производитель, который является поставщиком комплектующих для автомобилей Lada. Сцепление разрабатывалось тольяттинскими инженерами, но комплектующие используются импортные. Многие владельцы классических «Жигулей» устанавливают сцепление именно этого производителя, что обусловлено неплохим качеством и доступной ценой, которая составляет около 1900 р. ;
  • KRAFT TECH (Турция). Комплект сцепления отличается мягкой работой и подогнан под российские условия. Иногда встречаются негативные отзывы, которые сводятся к малому сроку эксплуатации выжимного подшипника. Стоимость комплекта составляет около 2600 р.;
  • ТРИАЛ (Россия). Сцепление этого производителя имеет средний пробег 80 тыс. км. Принимая во внимание отзывы некоторых автовладельцев, стоит отметить, что со временем на ведомом диске появляются трещины возле пружин, которые попросту выпадают. Однако проблемы возникают через несколько лет эксплуатации. Цена за комплект 1700 р.

    Сцепление ТРИАЛ имеет относительно невысокую стоимость, но отзывы автовладельцев заставляют задуматься над приобретением такого комплекта

Установка сцепления

После ремонта либо замены сцепления монтаж производим следующим образом:

  1. Первичный вал КПП, а также шаровую опору вилки слегка смазываем ШРУС-4.

    На шлицы первичного вала наносим смазу ШРУС-4

  2. Прикладываем ведомый диск к маховику стороной с меньшим выступом, а к корзине — с бо́льшим.

    Ведомый диск устанавливается выступающей частью к корзине

  3. По центру диска вставляем оправку, которая помещается во внутреннюю обойму подшипника коленчатого вала и будет удерживать ступицу.

    Для центровки диска сцепления используется специальная оправка

  4. Монтируем корзину на маховик, попадая центрирующими отверстиями кожуха на штифты маховика.

    Корзина устанавливается центрирующими отверстиями на штифты маховика

  5. Затягиваем крепёж с моментом 19,1–30,9 Нм. После затяжки оправка должна свободно выйти из механизма.
  6. КПП устанавливаем в порядке, обратном демонтажу, после чего проводим регулировку.

Регулировка сцепления «шестёрки»

Процедура осуществляется на смотровой яме при помощи следующих инструментов и материалов:

  • рожковые ключи на 8, 10, 13 и 17;
  • мерная линейка;
  • пассатижи;
  • клещи;
  • WD-40.

Регулировка педали сцепления

Регулировка педали сводится к установке правильного свободного хода, который должен составлять 0,5–2 мм. Операцию проводят из салона транспортного средства путём подгонки необходимой высоты ограничителя педали. Мероприятие состоит из следующих шагов:

  1. Рожковым ключом на 17 ослабляем гайку ограничителя, а другим такой же размерности прокручиваем сам ограничитель, выставляя необходимую длину.

    Свободный ход регулируется изменением длины ограничителя педали двумя ключами на 17

  2. Величину свободного хода контролируем при помощи рулетки или линейки.

    Свободный ход педали измеряется с помощью линейки

  3. По окончании процедуры затягиваем контргайку.

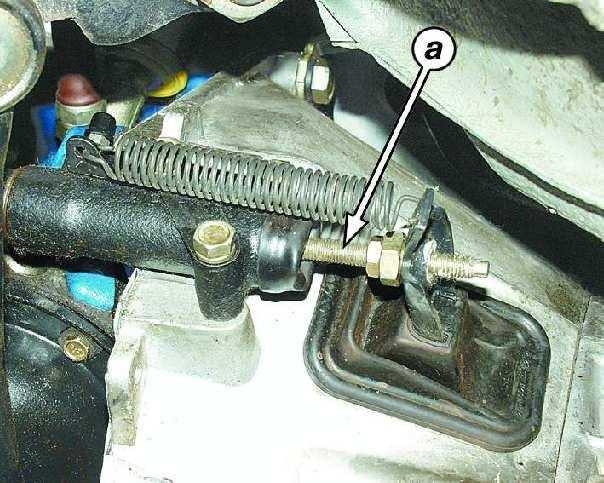

Регулировка штока рабочего цилиндра

Свободный ход штока вилки определяется расстоянием между пятой диафрагменной пружины корзины и выжимным подшипником. Для регулировки автомобиль устанавливается на смотровую яму, после чего выполняются следующие действия:

  1. Плоскогубцами стягиваем возвратную пружину.

    Концы возвратной пружины вилки сцепления удобно снять с помощью пассатижей

  2. Линейкой замеряем свободный ход вилки, который должен быть в пределах 4–5 мм. Если значения отличаются, регулируем их путём изменения длины штока вилки.

    Свободный ход вилки сцепления должен составлять 4–5 мм

  3. Ключом на 13 откручиваем контргайку, а ключом на 17 удерживаем регулировочную гайку.

    Регулировочная гайка удерживается ключом на 17 (а), а контргайка ослабляется ключом на 13 (б)

  4. Фиксируем шток от проворачивания специальными клещами и путём вращения регулировочной гайки добиваемся необходимого свободного хода штока.

    При зафиксированном клещами (б) штоке, ключом на 17 (а) вращается регулировочная гайка

  5. Выставив необходимые значения, заворачиваем контргайку.

    После регулировки при затягивании контргайки ключом на 13 (в), регулировочная гайка удерживается ключом на 17 (б), а лыски штока — клещами (а)

Видео: регулировка привода сцепления

При правильно выполненной регулировке сцепление должно срабатывать чётко и без заеданий, передачи включаться без постороннего шума и каких-либо сложностей. Во время движения ведомый диск проскальзывать не должен.

Устранение неполадок со сцеплением на ВАЗ 2106 является непростым мероприятием. Однако для проведения ремонтных и регулировочных работ будет достаточно стандартного набора инструментов, минимальных навыков в авторемонте и соблюдения пошаговых инструкций.

  • Автор: Владимир Долженков

Неисправности сцепления

Как устранить

Сцепление «ведет»
1. Большой зазор в гидроприводе1. Произвести регулировку
2. Деформация диска ведомого типа2. Отремонтировать или заменить
3. Поверхности накладок фрикционного типа диска ведомого назначения имеют дефекты3. Устранить щеткой по металлу
4. Слабые клепки или дефекты накладок4. Заменить
5. Некорректная работа ступицы диска сцепления на шлицевой части вала МКПП5. Произвести чистку и смазать, при износе требуется заменить
6. Дефекты соединительных пластин между фланцем и защитой корпусной части сцепления6. Произвести замену необходимых деталей
7. Воздушные пробки в гидравлике7. Произвести прокачку сцепления
8. Течь жидкости в гидравлике через места сочленения или дефекты гидротрубок8. Затянуть крепежи, поменять дефектные запчасти, осуществить прокачку гидросистемы после ее герметичности
9. Течка жидкости из ГЦС или РЦС9. Поменять кольца-уплотнители, осуществить прокачку гидросистемы после ее герметичности
10. Забилось отверстие в крышке бачка сцепления, что создало эффект разрежения давления в ГЦС и подсос воздушных масс в цилиндр через уплотнительные прокладки10. Продуть компрессором воздушный канал в крышке, осуществить прокачку гидросистемы после ее герметичности
11. Отсутствие герметичности из-за изношенного кольца-уплотнителя ГЦС11. Произвести чистку уплотнителя, при дефектах – заменить
12. Слабые клепки крепежа пружины нажимного действия12. Произвести замену корпуса и корзины сцепления
Если буксует сцепление ВАЗ 2106
1. Нет зазоров в гидроприводе1. Произвести регулировку
2. Увеличенный износ или подгорание «феррадо»2. Произвести замену «феррадо» или весь диск ведомого назначения
3. Накладки фрикционного типа испачканы в масле, как и рабочая часть маховика и корзины сцепления3. Отмыть и обезжирить рабочие и сопрягаемые поверхности, устранить течь масла
4. Забито отверстие-компенсатор ГЦС4. Промыть и прочистить отверстие-компенсатор ГЦС
Сцепление ВАЗ 2106 «рвет»
1. Ступица диска ведомого назначения «заедает» на шлицах1. Промыть и прочистить шлицы, при износе шлицов вала или диска заменить изделие
2. Накладки «феррадо» в двигательном или трансмиссионном масле, как и рабочие поверхности маховика и корзины сцепления2. Отмыть и обезжирить рабочие и сопрягаемые поверхности, устранить течь масла
3. Повышенный износ накладок фрикционного типа диска3. Произвести замену обновленными изделиями, а также протестировать дефекты мест сопряжений дисков
4. Слабые клепки на «феррадо»4. Поменять дефектные клепки, а по надобности – и накладки
Увеличенная шумность при выключении механизма сцепления
1. Течь масла и дефекты выжимного подшипника1. Поменять изделие на новое
2. Течь масла и дефекты подшипника вала МКПП2. Поменять изделие на новое
Увеличенная шумность при включении механизма сцепления
1. Дефекты пружинок демпферного устройства1. Поменять изделие на новое
2. Дефекты пружины оттяга вилки механизма2. Поменять изделие на новое или усилить крепеж
3. Дефекты пластинчатых соединений защитного корпуса с диском3. Поменять изделие на новое
