Слишком резкий старт автомобиля, работа при слишком высоких нагрузках и другие подобные факторы часто становятся причиной поломки системы сцепления. Судить о появлении неисправности можно по возникающим проблемам с коробкой переключения передач, по пробуксовыванию авто при изменении передачи и при превышении оборотов двигателя при условии того, что авто не набирает скорость.

Возникновение проблем приводит к тому, что систему сцепления необходимо срочно заменить полностью, или произвести ремонт тех или иных деталей узла. В противном случае проблема может спровоцировать серьёзные неполадки во время езды и стать причиной возникновения ДТП.

Крайне важно понимать принцип работы сцепления, знать устройство механизма, и с чем именно связана проблема.

Система сцепления в автомобиле — один из основных механизмов, без которого связь двигателя с трансмиссией была бы невозможна. Сцепление также позволяет временно разъединять указанные узлы во время того, как автомобилист переключает передачу, притормаживает или останавливает транспортное средство.

Как работает сцепление в автомобиле

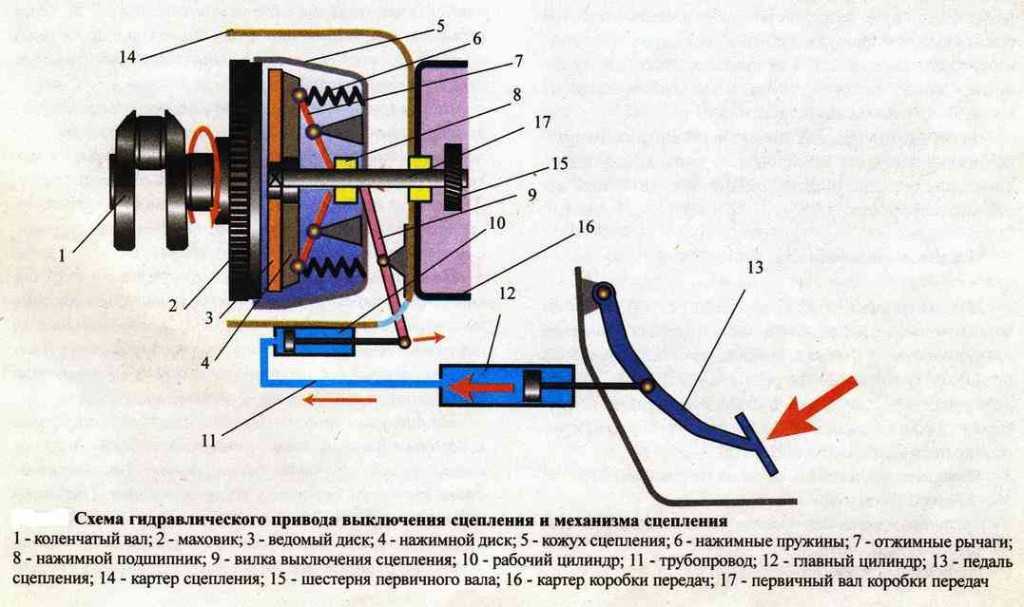

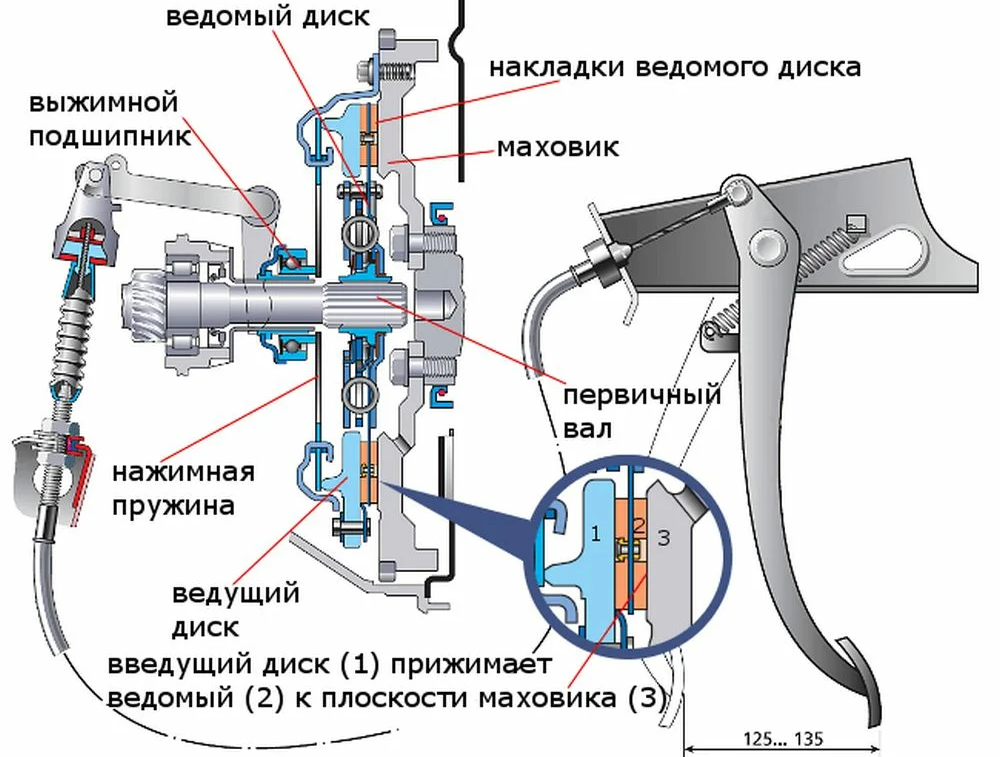

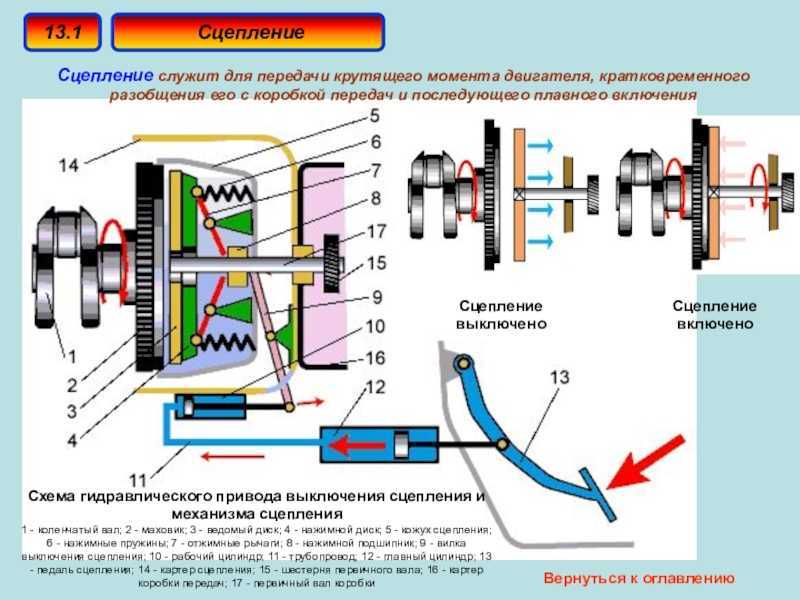

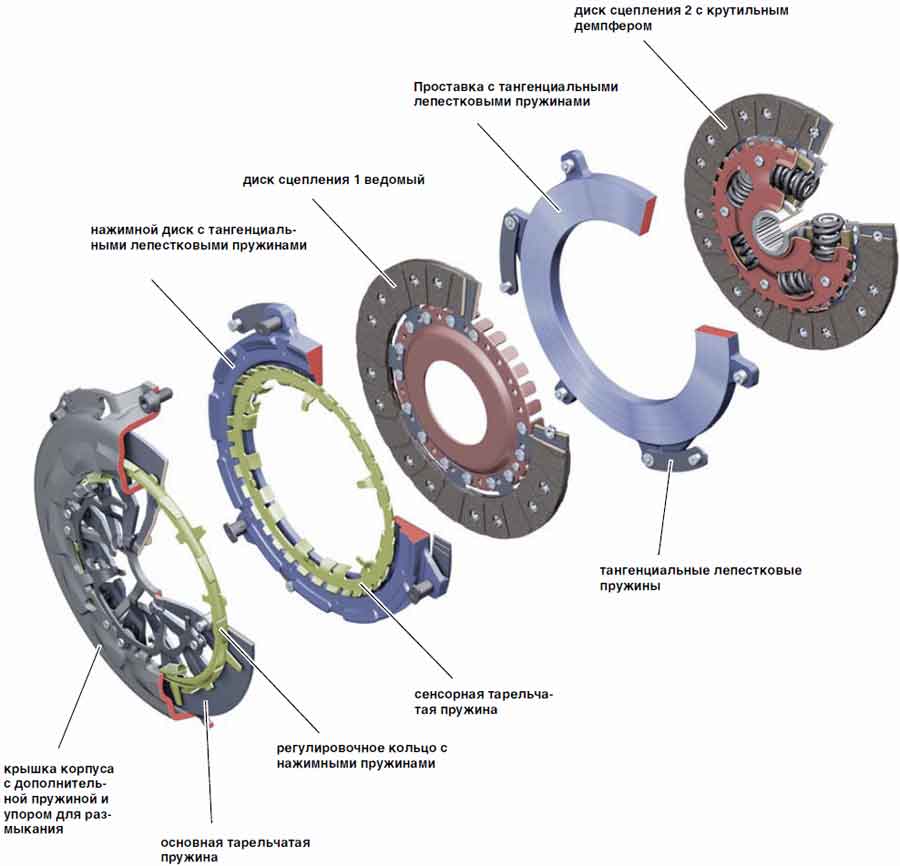

Система сцепления в авто работает по довольно простой схеме – механизм провоцирует плотное сжатие между собой сразу нескольких узлов: деталей маховика, сцепного диска и прижимной поверхности корзины. Пока автомобилист нажимает педаль сцепления, внутри авто происходят следующие процессы:

Диски (прижимной и ведомый) плотно прилегают друг к другу и к рабочему маховику;
Вал первичного типа заезжает в шпилевую муфту;
На диске сцепления зарождается крутящий момент, который далее передаётся на первичный вал;
Когда водитель выжимает педаль сцепления, начинает работать привод;
Выжимной подшипник давит на выжимные пружины;
Рабочая поверхность отходит от сцепления, что провоцирует высвобождение диска.

В итоге вал коробки прекращает движение, при этом двигатель авто работает в стандартном режиме.

Какие функции выполняет

В автомобиле сцепление выполняет сразу несколько функций: во-первых, оно обеспечивает постоянное взаимодействие дисков, располагающихся сразу на двух валах. Вторая важная функция — обеспечение плавного старта автомобиля с места.

Стоит отметить, что при отсутствии сцепления автомобиль не двинулся бы с места за счёт того, что именно данный узел позволяет валу двигателя взаимодействовать с валом трансмиссии, который находится в неподвижном и фиксированном состоянии. За счёт сцепления обороты, обеспечиваемые валами, начинают постепенно увеличиваться, в итоге транспортное средство стартует, начинается движение с места.

Другими словами, сцепление необходимо для соединения вала коробки передач и маховика двигателя в момент переключения передачи

Если валы по стечению обстоятельств или намерено были разъединены слишком быстро, неподвижный вал трансмиссии спровоцирует неприятные последствия — заклинит вал двигателя. Итог крайне печален — либо автомобиль попросту заглохнет на месте, либо из строя выйдут те или иные механизмы сцепления. В случае поломки может потребоваться довольно дорогостоящий ремонт с заменой неисправных деталей.

Видео: принцип действия сцепления, и зачем оно нужно

Автор: Андрей

Узел ПГУ на МАЗ предназначен для уменьшения усилия, необходимого для выключения сцепления. На машинах встречаются агрегаты собственной разработки, а также импортные изделия Wabco. Например, ПГУ Вабко 9700514370 (для МАЗ 5516, 5336, 437041 (Зубренок), 5551) или ПГУ Волчанского АЗ 11.1602410-40 (подходит для МАЗ-5440). Принцип действия устройств одинаковый.

Для устранения зазоров в конструкции имеются поджимные пружины. В соединениях с вилкой управления сцеплением люфты отсутствуют, что позволяет отслеживать степень износа фрикционных накладок. По мере уменьшения толщины материала происходит утапливание поршня в глубину корпуса усилителя. Поршень воздействует на специальный индикатор, информирующий водителя об остаточном ресурсе сцепления. Замена ведомого диска или накладок требуется при достижении индикаторным стержнем длины 23 мм.

Усилитель сцепления оснащен штуцером для подключения к штатной пневматической системе грузового автомобиля. Нормальная работа узла возможна при давлении в воздушных магистралях не менее 8 кгс/см². Для крепления ПГУ к раме грузовика имеются 4 отверстия под шпильки М8.

Следящее устройство автоматически начинает изменять положение поршня в пневматической силовой секции. Поршень воздействует на управляющий клапан следящего устройства, открывая подачу воздуха в полость пневматического цилиндра.
Давление газа обеспечивает силовое воздействие на вилку управления сцеплением через отдельный шток. Следящий контур обеспечивает автоматическую корректировку давления в зависимости от усилия нажатия ногой на педаль сцепления.

Увеличение усилия на педали. Причиной неисправности может стать выход из строя впускного клапана для сжатого воздуха. При сильном разбухании уплотнительных элементов заклинивает следящий механизм, что вызывает снижение эффективности устройства.

Чтобы система сцепления (однодискового или двухдискового) грузовика МАЗ работала исправно, необходимо проводить техническое обслуживание не только основного механизма, но и вспомогательного — пневматического усилителя. Обслуживание узла включает в себя работы:

Под регулировкой подразумевается изменение свободного хода муфты отключения сцепления. Проверка зазора выполняется смещением рычага вилки от сферической поверхности гайки толкателя усилителя. Операция проводится вручную, для уменьшения усилия требуется демонтировать пружину рычага. Нормальным является ход в пределах 5-6 мм (замеренный на радиусе 90 мм). Если измеренное значение находится в пределах 3 мм, то его следует довести до нормы вращением сферической гайки.

Дополнительно настраивается свободный ход педали, соответствующий началу работы главного цилиндра. Величина зависит от зазора между поршнем и толкателем. Нормальным считается ход 6-12 мм, измеренный по средней части педали. Настройка зазора между поршнем и толкателем выполняется поворотом эксцентрикового пальца. Регулировка выполняется при полностью отпущенной педали сцепления (до контакта об резиновый упор). Палец вращается до момента получения требуемого свободного хода. Затем затягивается гайка на регуляторе и устанавливается страховочный шплинт.

Соединить емкость шлангом со штуцером, установленным на усилителе. Для подключения используется клапан без золотника. Перед установкой магистрали требуется снять защитный элемент и ослабить штуцер, повернув на 1-2 оборота.
Подать сжатый воздух в бутылку через клапан, установленный в крышке. Источником газа может служить компрессор с пистолетом для подкачки шин. Установленный на узле манометр позволяет контролировать давление в емкости, которое должно находиться в пределах 3-4 кгс/см².

Допускается обратная методика прокачки, когда жидкость подается под давлением в бачок. Заливка продолжается до момента прекращения выхода пузырьков газа из штуцера (предварительно открученного на 1-2 оборота). После заправки клапан затягивается и закрывается сверху защитным резиновым элементом.

После прокачки сцепления ПГУ рекомендуется проверить состояние штоков, которые не должны иметь деформации. Дополнительно проверяется положение датчика износа тормозных накладок, стержень которого не должен выступать за пределы корпуса пневматического цилиндра более чем на 23 мм.

После этого требуется проверить работу усилителя на грузовике с работающим двигателем. При наличии давления в пневматической системе автомобиля необходимо утопить педаль до упора и проконтролировать легкость переключения скоростей. Передачи должны переключаться легко и без постороннего шума. При установке коробки с делителем требуется проверить работу привода узла. В случае некорректного функционирования необходимо отрегулировать положение управляющего кронштейна.
