Электрическая схема современных автомобилей является достаточно сложной даже для опытных автомехаников. Поэтому, для того чтобы обеспечить ее обслуживание и ремонт применили особый подход к компоновке каждого из составляющих общей системы. Если говорить проще, практически все реле и предохранители разместили в одном компактном корпусе монтажного блока — без него нельзя представить современную машину.





Блок реле и предохранителей является центральным модулем электрооборудования авто, в котором соединили управление и защиту всех электрических устройств. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены.

Для поиска неисправных элементов не нужно разбирать весь автомобиль. Если же поломка серьезная, не нужно вооружаться паяльником. Достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов.



Контактный носитель КЛ206-1 с 19 контактами в сборе с проводами необходим для подключения монтажному блоку в автомобилях ВАЗ и их модификаций. Может быть использован для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.





Замена разъема КЛ206-1 в сборе с проводами предназначенного для подключения блока предохранителей, стеклоочистителя в автомобилях ВАЗ и их модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.





Другие артикулы товара и его аналогов в каталогах: КЛ206-1.

ВАЗ 2101- 2107, ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 1117, ВАЗ 1118, ВАЗ 1118, ВАЗ 2170, ВАЗ 2190.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъем для подключения монтажного блока в автомобиле семейства ВАЗ.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Реле в салоне ваз 21099. Как заменить отдельный предохранитель или весь блок

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.

У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6.

Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла:

ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла

К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)

К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала). Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.

Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона. Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.5A) Правая противотуманная фара
F9(7. 5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка). Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

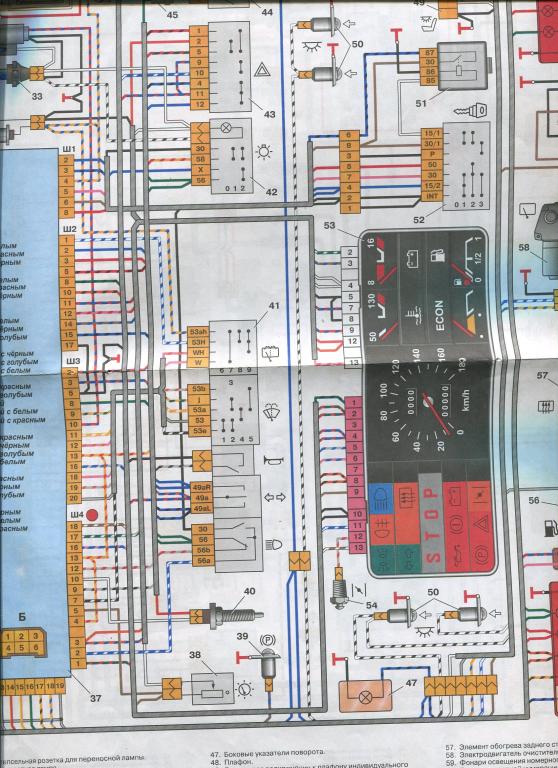

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
		Задние фары стоп-сигнала, плафон подсветки салона
		Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель клаксона
		Резервный предохранитель
		Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
		Резервный предохранитель
		Резервный предохранитель
		Левая габаритная фара
		Правая габаритная фара
		Правая фара ближнего света
		Левая фара ближнего света
		Левая фара дальнего света, контрольная лампа включения дальнего света
		Правая фара дальнего света
		Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
	Работоспособность элементов очистки передней оптики
	Работоспособность двигателя омывателя заднего стекла
	Защита от поломки лампы поворотных сигналов и световой сигнализации
	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
	Позволяет определить работоспособность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Лампы дальних фар
	Лампы ближних фар
	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
	Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
		Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
		Выключатель и лампочки стоп-сигнала, плафон подсветки салона
		Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
		Клаксон, выключатель клаксона, электромотор вентилятора радиатора
		Лампа левых габаритов, лампа левых задних габаритов
		Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
		Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
		Прикуриватель, розетка для лампы переноски
		Дальний свет правой фары
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет правой фары
		Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла работать не будет
	Отвечает за работу ламп поворотников и световую сигнализацию
	Обеспечивает работы стеклоочистителя лобового стекла
	Защищает лампы стоп сигналов и габариты автомобиля
	Обеспечивает работу фонарей дальнего света
	Гарантирует работу устройства омывателя оптики
	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
	Звуковой сигнал или просто клаксон
	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
	Отвечает за работу устройства обогрева заднего стекла
	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному маркируются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7. 5А	F8
Резервный	7.5А	F9
Габаритная левая фара	7.5А	F10
Габаритная правая фара	7.5А	F11
Фара ближнего света правая	7.5А	F12
Фара ближнего света левая	7.5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7.5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Где предохранитель бензонасоса ваз 2107 инжектор где находится

Описание блока предохранителей

Предохранители в автомобиле марки ВАЗ 2107 располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства. Монтажный блок автомобиля ВАЗ 2107 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

К тому же, данный прибор значительно упрощает установление и ремонтные работы над цепями, потому как вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В случае какой-либо поломки электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

К основным элементам электронной схемы инжекторного двигателя ВАЗ 2107 относятся:

• Тахометр;
• Датчик заслонки воздуха;
• Управляющее реле электронного двигателя вентилятора;
• Разъем диагностики;
• Индикатор, контролирующий работоспособность двигателя;
• Моторчик вентилятора, охлаждающего радиатор;
• Электронная катушка зажигания;
• Свечки зажигания;
• Электронный насос топлива;
• Датчик коленвала;
• Блок руководства двигателем;
• Аккумуляторная батарея;
• Форсунки;
• Фильтр очищения топливной смеси;
• Датчик холостого хода.

Какие основные отличия электросхемы двигателя типа инжектор от карбюраторного?

• В системе питания постоянно существует давление;
• Смесь топлива и воздуха образовывается при смешивании компонентов смеси в цилиндре;
• Впрыскивание топливо-воздушной смеси происходит с помощью форсунок;
• Процесс впрыскивания происходит с помощью электронной системы.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Замена блока предохранителей старого образца на блок нового образца ВАЗ-2107, 2104 и 2105

Сегодня мы вам расскажем о таком полезном варианте «тюнинга» вашей семерки, как замена блока предохранителей старого образца на блок нового образца. Очень полезная доработка хочу вам сказать, многие владельцы старенких семерок и пятерок маятся с постоянно отконтачивающими предохранителями, а блок с флажковыми предохранителями (их еще называют евро) лишен этих недостатков. Итак, поехали — Вот как выглядит блок нового образца:

Что бы снять блок предохранителей на ваз-2107 без геморроя, нужно в идеале снять корыто бардачка:

Что бы подлезть ко всем 4-м гайкам крепления блока, на фото видно две нижние:

Вот видно расположение шпилек для них на блоке:

Вот он пресловутый блок предохранителей старого образца:

Скидываем с него все разъемы, фишки снизу в подкапотном пространстве:

И все фишки со стороны салона за бордачком:

Откручиваем те самые 4-ре гайки и вынимаем блок под капотом на себя:

Берем наш новый блок и устанавливаем вместо старого, становится идеально, не забудьте про прокладку, иначе вся вонь из подкапотки пойдет в салон и сквозняк будет дополнительный:

Все прикручиваем в обратном порядке и врубаем все фишки на свои места, они промаркированы цветом

Закрываем крышку, радуемся, и понимаем, почему блок называют Черным Ящиком, ведь раньше он у нас был прозрачным 🙂

Из нюансов по электрике с которыми можно столкнуться в зависимости от того, какую версию блока вы поставили и какой генератор у вас стоит на авто.

Если у вас установлен генератор Г-222, то у вас может пропасть зарядка.Если это случилось, то проверьте в монтажном блоке следующие соединения (тестером):1. Ш4-1 Ш11-42. Ш1-6 предохранитель 9 Ш11-3 (скорее всего разорвана эта цепочка)3. Ш1-4 Ш10-14. Ш5-3 Ш10-75. Ш1-6 предохранитель 10 Ш4-1

Если генератор 37.3701 и пропала зарядка, то достаточно проверить последние 3 цепочки (3, 4, 5)

Ш1 — коричневая колодка со стороны салонаШ4 — синяя колодка со стороны салонаШ5 — желтая колодка со строны салонаШ10 — коричневая колодка со стороны моторного отсекаШ11 — желтая колодка со строны моторного отсека

Если какое-то из соединений отсутствует, то разобрать блок и впаять перемычки изолированным проводом между нужными точками, не перерезая других дорожек, идущих к этим контактам.  Вот и все. Будем рады вас видеть в клубе ваз-2107 и всей вазовской классики!

Почему сгорает предохранитель бензонасоса ВАЗ 2109 инжектор где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Почему сгорает предохранитель бензонасоса ВАЗ 2109 инжектор где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Спасибо тебе мужик благодаря тебе я сегодня починил данную проблему которую сам искал неделю

привет друг.. у меня точно такое сетуация был.. вот у меня все работает.. тольконе света на пане прибора.. что делать??

панел прибора…. нет света…

проблема элетроника с датчиками. у меня замикания с к4. когда вытащу и обратно поставлю все работает. но когда включаю поворотник, все погаснет. с аврейкой работает нормально. в чем может быть причина? проблема в реле?

привет друг у меня не работает дворники и окно очицтка

почти не работает подсветка переборки ваз 2109 высокая панель блок предохранителей уже паяли что может быть

скажи пажалуйста

эта зачем она???

снимки видео как поставить реостат на ваз 21099 пажалуйста:-

у меня короткое замыкание и не работает бортовой компьютер и освещение солона ????

Добрый день. Друзья нужна помощь. Кто сталкивался с проблемой отказа панель приборов. Главное подсветка в окошке км горит а цифры нет, и стрелки не подают признаков жизни. Ещё индикатор над средними дифлекторами обдува салон 2114 при повороте ключа не пищит и не светит датчики, дворники и повороты тоже отказываются работать. это что на вскидку проверил но при этом машина заводится и работает, фары светят. Проблема стала после нажатия на сигнал, что-то щелкнуло. Может коротнул Помогите кто сталкивался? P. S

Как я устал от Волжского автопрома, эта Лада как капризная тёлка, постоянно требует внимание и держит в каком-то напряге. У меня в 2000-м была годовалая Деу нексия из первых в России тогда это было вау иномарка я 5-ть лет ездил вообще проблем не знал, пока столб дорогу не перебежал: Извените накипело эмоции, Кто по проблеме может что помочь?

здорова брат у меня тоже такая ситуация как у тебя панель приборов не горит и генератор заряд не дает на акб. замкнул провода прикурителья перепуталь что делать

подскажи а если не работает подсветка приборной панелью?? в чём проблема

не работает подсветка управление печки -приборной панели реостат менял блок менял приборку менял может где то проводка вопрос какие провода идут на блоке придохранителей отвечает за подсветку?? подскажите пажалуйста

Блок предохранителей ВАЗ 217 схема, функции, предназначение

Прежде, чем начинать разговор об электрических цепях ВАЗ 2107 и предохранителях, твёрдо нужно выучить следующие правила:

Для чего нужен монтажный блок

Все электрические цепи, снабжающие тех или иных потребителей на ВАЗ 2107, а именно: фары и указатели поворота, стоп – сигналы, прикуриватель, электровентилятор отопителя, звуковой сигнал, вентилятор охлаждения радиатора и многие другие нуждаются в защите.

Это делается с помощью предохранителей, который способен пропускать ток заданных значений. По достижении определённого параметра своего предела предохранитель сгорает, но, «жертвуя собой», сохраняет всю цепь от поломки.

Монтажный блок, или панель реле и предохранителей  создан специально для удобного обслуживания всех электрических цепей, он находится справа (по ходу движения) под капотом автомобиля. Кроме того, отдельные реле (электромеханические переключатели) большей частью тоже помещены в нём, за редким исключением (реле поворотов, например). Их расположение – отдельное, под торпедой.

Порядок и наименование реле и предохранителей в монтажном блоке ВАЗ 2107

На более старых автомобилях стоял блок старого образца, и применялись предохранители с фарфоровым сердечником и полосой проводника, чем шире полоса, тем больше была сила пропускаемого тока. По цвету, они не различались, и были цилиндрического типа, расположены в один предохранительный ряд. Сверху блок прикрывает декоративная пылеводозащитная панель.

На более новых автомобилях установлен монтажный блок нового образца, со штырьковыми предохранителями, которые маркированы по цвету – красные рассчитаны на силу тока до 10 А, жёлтые – на вдвое большую, до 20 А.

Рассмотрим по порядку все реле и все цепи, защищённые предохранителями.

В монтажном блоке ВАЗ 2107 видно три кубических возвышения. Это реле, или электромеханические выключатели:

• R1 – реле обогрева заднего стекла, его предохранитель F5;
• R2 – дальний свет, его предохранители F12 на правую и F13 на левую фары соответственно;
• R3 – реле ближнего света фар, соответственно предохранители F16 и F17;

Если нет света в двух фарах сразу  (неважно, ближний или дальний) и замена предохранителей не помогла– лучше поменять реле. В случае, если и это не помогло – возможно, нужно поменять лампы или проблема в проводке

Существуют свободные «посадочные места» для реле:

• Омыватель фар, с очистителем – самая «буржуазная» опция;
• Звуковой сигнал.
• Включение «карлсона» — вентилятора охлаждения радиатора.

О двух последних местах следует сказать особо: там установлены перемычки, чтобы «замкнуть напрямую» цепи без реле. Необходимо помнить, что если перемычка установлена не плотно, и есть размыкание, то может быть отказ вентилятора системы охлаждения.

В случае, если всё-таки двигатель перегрелся, то нужно срочно включать на полную мощность печку, с максимальной температурой и на двойной обдув, и,  по возможности, набрать хорошую скорость на трассе.

В наборе имеется штатное место для пинцета, которым удобно менять предохранители:

Ниже – схема расположения цепей относительно номера предохранителей. Они кодируются следующим образом (второй столбик – предельная сила тока, А). Принципиальная схема электрооборудования может помочь разобраться тем, у кого лучше визуальная память.

F1	10	Отопитель, белые фонари заднего хода, сигнал, обогрев заднего стекла;
F2	10	Двигатель стеклоочистителя, фар, насосов для обмывки как фар, так и лобового стекла;
F3, F4	10	Запасные
F5	20	Обогрев заднего стекла и реле
F6	10	Элементы консоли: прикуриватель и часы
F7	20	Звуковое реле и «карлсон». Совет: не сигналить часто и помногу, когда включён радиатор охлаждения.
F8	10	Аварийка, поворотники
F9	7,5	Задние противотуманки
F10	10	Множество фунций: приборная панель – лампы тормоза, аккумулятора, «подсос», электровентилятор, обмотка возбуждения генератора, электропневмоклапан.
F11	10	Тормозные сигналы, освещение в салоне
F12	7,5	Правый дальний свет
F13	10	Левый дальний свет
F14	10	Левые габариты, освещение номера, подкапотная лампа
F15	20	Правые габариты, часы, «бардачок», прикуриватель
F16	10	Правый ближний свет, омыватель и очиститель фар
F17	7,5	Левый ближний свет

О замене монтажного блока

Просто так блок старого образца  поменять на новый не получится, так как схема различна, и штатные шлейфы проводов не совпадают. В результате возникнут проблемы со звуком, с генератором и будет постоянно включён вентилятор – «карлсон». Поэтому лучше всё – таки обратиться в профессиональный автосервис.

Монтажный блок ВАЗ 2107

просмотров 22 137 Google+

На автомобилях ВАЗ – 2104 (- 2105, — 2107) электропроводка состоит из четырёх жгутов. Первый жгут приборов, жгут задних фонарей проходят по салону автомобиля. В подкапотном пространстве находятся жгут правого и левого крыла. Монтажный блок ВАЗ 2107 объединяет жгуты проводов, а так же в нём размещены реле и предохранители, на автомобиле ВАЗ 2104 (-2105, -2107).

Монтажный блок ВАЗ 2107 может быть двух видов. Старого образца, номер по каталогу 21050-3722020-02 и нового образца 402. 3722. Отличаются блоки предохранителями. В блоке старого образца применяются круглые предохранители, а в блоке нового образца применяются плоские предохранители. Блоки полностью взаимозаменяемые. Конструктивные отличия не значительные. Нумерация предохранителей и защищаемые цепи идентичные. Плоские предохранители имеют большую площадь соприкосновения контактов и больший спектр по номинальной величине тока, в отличие от круглых, которые есть только 8А и 16А. Ниже приведена схема монтажный блок ВАЗ 2107, нумерации колодок и их цвета.

admin 06/09/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Монтажный блок ВАЗ 21099: неисправности, способы устранения

Электрооборудование в любом автомобиле устроено так, что все важные элементы взаимосвязаны между собой и объединены в одну цепь. Основными звеньями в этой цепи являются аккумулятор, генератор и монтажный блок. Причем монтажный блок ВАЗ 21099 служит защитником всей электроцепи.

Вернуться к оглавлению

Неисправности монтажного блока и их устранение

Вот так выглядит этот блок

Коробка предохранителей может отличаться по году выпуска и, соответственно, по серийному номеру. Естественно, больше всего отличаются между собой ВАЗ 21099 инжектор и ВАЗ 21099 карбюратор. Схема ВАЗ 21099: монтажный блок имеет вентилятор охлаждения радиатора, который подключается разными способами.

Неисправности монтажного блока на автомобиле ВАЗ 21099.

1. Перегорание предохранителей. Проблема решается обычной заменой перегоревшего предохранителя на новый. Но иногда требуется заменить весь блок. Снять старый и установить новый не составляет особого труда. Главное здесь — изучить пошаговую инструкцию и руководствоваться ею.
2. Поломка реле. Если замена предохранителей не помогает справиться с проблемой, то прежде чем проверять всю цепь питания, необходимо убедиться в исправности реле. На автомобилях ВАЗ 21099 ремонт реле занимает немного времени, так как деталь легко снимается и не требует пайки.
3. Непригодность токопроводящих дорожек. Выявить причину поломки в токопроводящих дорожках достаточно трудно. Проблему устраняют опытные электрики, так как любое ошибочное действие может стать привести к выходу из строя всего монтажного блока.
4. Повреждения контактов. Коррозия, загрязнение относятся к простым проблемам. Достаточно почистить контакты монтажного блока, чтобы все заработало. Но если контакт отломился, даже пайка не сможет его спасти. Здесь решение только одно — заменить весь блок предохранителей.

Предохранители монтажного блока на машине ВАЗ 21099 отвечают также за безопасную работу аккумулятора и генератора.

Аккумулятор и генератор — это 2 источника тока в автомобиле. Аккумулятор подает ток к выключенным узлам машины. Первым делом он позволяет запустить стартер, который в свою очередь запускает двигатель. Генератор работает во время функционирования мотора и заряжает аккумулятор. Таким образом, аккумулятор и генератор плотно взаимодействуют между собой, обеспечивая качественную эксплуатацию автомобиля.

В любом автомобиле монтажный блок море предназначен для объединения всей электропроводки. Предохранители защищают электрооборудование от неисправностей, связанных с коротким замыканием или резким скачком напряжения.

Вернуться к оглавлению

Электросхемы ВАЗ 2109

«Девятки» делятся на те, что были выпущены до 1998 года, и на те, что после. Соответственно, машины тогда комплектовались разными монтажными блоками предохранителей. На первых моделях маркировка была 17.3722. Конструктивно блок состоит из корпуса с крышкой и инженерной платы, к которой припаяны контакты проводов, куда вставляются предохранители и реле.

На новых моделях «девятки», а также на всех вариантах семейства Самара 2 устанавливался узел нового образца с маркировкой 2114-3722010-60. Главная особенность заключается в наличии плавких предохранителей. На тип установленного монтажного блока не влияет разновидность впрыска топлива, инжектор или карбюратор, а значит, монтажные блоки на разных типах двигателя могут быть идентичными.

Блок находится в моторном отсеке, рядом с моторедуктором стеклоочистителей, со стороны водителя. В зависимости от маркировки блоки отличаются друг от друга расположением деталей, силой тока и отсутствием в новом блоке реле электродвигателя вентилятора СОД, а также реле времени стеклоомывателя на заднем стекле.

Вернуться к оглавлению

Демонтирование монтажного блока

Когда выходит из строя электрооборудование, всегда нужно начинать поиск с проверки предохранителей и реле. Однако также надо помнить, что перегорают они сами по себе редко, всегда есть причина. Если ее не устранить, после замены новый предохранитель быстро перегорит. Снять и заменить реле или предохранитель может каждый, здесь не нужны особые навыки.

Алгоритм действий.

1. Открыть капот и снять минусовую клемму с аккумулятора (это нужно делать при любой работе с электрооборудованием, чтобы не допустить замыкания).
2. Отжать фиксаторы крышки и снять её.
3. На обратной стороне крышки находится схема расположения каждого предохранителя и реле. По этой схеме или по приведенным выше таблицам найти нужную деталь.
4. Специальными щипцами извлечь перегоревший элемент и установить на его место исправный.

Что касается реле, то их легко достать рукой. Определить неисправный предохранитель несложно. Визуально можно обнаружить металлическую нить внутри. Если она расплавлена, он неисправен. Оплавляясь, нить разрывает электрическую цепь. Таким образом, электрооборудование не перегорает от короткого замыкания или высокого напряжения. После замены надо установить крышку на место, подсоединить минусовую клемму и проверить работоспособность нужного элемента электрооборудования.

Вернуться к оглавлению

Поломки аккумулятора и генератора

Генератор на автомобиле

При неисправности аккумулятора или генератора в первую очередь проверяют целостность отвечающих их работу предохранителей в монтажном блоке.

Если генератор на ВАЗ 21099 не дает зарядку, этому могут быть следующие причины.

1. Выход из строя подшипника. О данной проблеме свидетельствует посторонний шум во время работы генератора. Устранить неполадку достаточно просто. Нужно снять генератор, разобрать его, сменить подшипник, снова собрать и установить на место.
2. Разрыв ремня, которым генератор соединяется с двигателем. Длительное использование автомобиля приводит к износу ремня, и он в итоге может оборваться. Заменить ремень можно практически в полевых условиях, и это не занимает много времени.
3. Уменьшение напряжения на «выходе». Об этой неисправности хозяина ВАЗ 21099 должна оповестить загоревшаяся лампа на приборной панели. Причиной могут стать износившиеся щетки или нарушения контакта обмотки с ротором. Устранение проблемы зависит от того, что ее вызвало.
4. Возрастание напряжения на «выходе». По этой причине, как правило, сгорают предохранители. А виной тому выход из строя диодного моста генератора.

Часто владельцы ВАЗ 21099 сталкиваются с такой проблемой: генератор не дает зарядку на аккумуляторную батарею. Обычно это связано с проводной системой, идущей от генератора к аккумулятору.

Если генератор не дает зарядки, для выявления неисправности необходим специальный мультиметр. Этот аппарат измеряет напряжение. Если аккумулятор получает зарядку, то на приборе появляются цифры от 13,4 до 14,6. Если же генератор не дает ее, то напряжение на мультиметре будет составлять ровно 12 В.

Устранить проблему отсутствия заряда в аккумуляторной батарее от генератора можно несколькими способами.

1. Натяжение ремня. Нельзя допускать излишнего провисания ремня. Если ремень не удается натянуть так, как нужно, стоит просто заменить его на новый.
2. При износе щеток осуществляют их замену.
3. Если причина в предохранителе, его следует заменить в монтажном блоке. За генератор отвечает предохранитель под номером F10.

Если причиной всех неисправностей генератора, аккумулятора и других звеньев электроцепи являются перегоревшие предохранители в монтажном блоке, их нужно заменить на новые.

Для этого следует открыть крышку блока, при помощи специального пинцета вынуть из своих ячеек перегоревшие предохранители, а на их место установить рабочие. Следует учитывать напряжение каждого предохранителя и менять детали на точно такие же. Они, как правило, разного цвета, имеют напряжение от 1 до 100 А, но основными являются предохранители на 5-30 А.

Для выявления перегоревшего предохранителя необходимо просто посмотреть на него на свет. Через прозрачный корпус будет заметна перегоревшая перемычка.

Вернуться к оглавлению

Особенности обслуживания монтажного блока

Иногда в автомобиле требуется полная замена неисправного монтажного блока. С этим делом легко можно справиться своими силами. Достаточно обзавестись требуемым инструментом, схемой и получить необходимые знания.

В автомобилях ВАЗ 21099 монтажный блок меняется в несколько действий.

1. Открутить и снять крышку.
2. Снять кожух с колодки (с проводами), затем отсоединить и саму колодку.
3. Открутить непосредственно сам блок, приподнять его и отсоединить все колодки на нем. На этом этапе желательно запоминать или схематично зарисовывать, что откуда отсоединяется.
4. Теперь новый блок устанавливается на место старого, все провода подсоединяются по схеме.

Ремонт блока предохранителей

Из-за того, что на автомобиле ВАЗ 21099 блок предохранителей находится в очень неудачном месте и часто причиной его неисправности является намокание, нужно особо внимательно следить за защитой узла от влаги. Что делать, чтобы не допустить намокания?

1. Содержать систему в чистоте, периодически удалять забившиеся листья и прочий мусор из сливного отверстия рядом с монтажным блоком.
2. Тщательно загерметизировать пластиковую перегородку над блоком.
3. Затянуть крепления на блоке предохранителей.
4. Накрыть блок подручными средствами. Например, можно использовать кусок камеры или разрезанную вдоль 5-литровую бутыль из-под воды.

Надежная защита монтажного блока избавит от поломок и быстрого износа и остальные узлы электроцепи. Все элементы автомобиля между собой взаимосвязаны. И генератор, и аккумуляторная батарея, и стартер — все они могут испортиться и требовать замены по причине выхода из строя монтажного блока.

Вернуться к оглавлению

Мнение эксперта

Руслан Константинов

Подробнее об эксперте

Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.

Не все автовладельцы, особенно новички, знают, что, помимо предохранителей и реле в монтажном блоке под капотом, есть ещё несколько элементов в салоне. Находятся они под центральной консолью. Чтобы добраться до них, нужно снять боковую крышку со стороны переднего пассажира. За ней можно увидеть несколько предохранителей и реле. Отвечают они за работоспособность и защиту электронного блока управления двигателем, топливного насоса и некоторых других важных элементов электрооборудования автомобиля. Скрыты они, по-видимому, из-за важности оборудования, которое может стать неисправным после неумелых действий неопытных автомобилистов.

Блок предохранителей ВАЗ 2107 | схема блока предохранителей

Работоспособность электрооборудования автомобиля во многом определяется исправностью специального узла, где установлены предохранительные компоненты электросети. Узел по праву считается электрическим сердцем авто, так как обеспечивает питание потребителей и защиту электрических цепей от перегрузок. ВАЗовский блок находится в правой части подкапотного пространства, прямо перед пассажирским сиденьем.

Узел исполняется в двух вариантах.

• Первый рассчитан на использование в ВАЗ 2107 карбюраторных версий.
• Инжекторные модели получили усовершенствованную конструкцию, которая может адаптироваться на карбюраторные «семерки», то есть не зависящую от системы запитывания автомобиля.

Комплектация старого монтажного блока насчитывает 17 защитных компонентов и 6 электромагнитных реле. Плавкие вставки имеют цилиндрическую форму, фиксируются подпружиненными контактами.

При прохождении значительных токов происходит интенсивный нагрев как самих предохраняющих элементов, так и пружинных контактов.

С течением времени происходит деформация контактов, что обуславливает их ремонт и зачистку продуктов окисления.

Еще недостатком конструкции является затруднительный ремонт в случае перегорания дорожек, так как проблематично разъединить платы.

Новый блок располагает числом предохранителей, аналогичным старому образцу. Количество реле зависит от комплектации автомобиля, может доходить до 6 штук.

С внедрением плавких вставок ножевого типа возросла надежность соединения контактов. Кстати, в варианте с цилиндрическими предохранителями наблюдались проблемы пропадания контакта.

Модели ВАЗ 2107 в инжекторном исполнении снабжаются дополнительным блоком. Он устанавливается под перчаточным отделением (бардачок) в салоне автомобиля. В нем отсутствует печатная плата. Он обязан контролировать включение устройств:

• система ЭБУ,
• электробензонасос,
• главное реле.

Также в допблок включены три реле, предназначенных для защиты цепей ЭБУ, основного реле, топливного насоса.

Внешняя оболочка блока выполнена из пластика. На обратной стороне верхней крышки выгравирована схема с расположением элементов и их назначением в виде символов. Стандартные номиналы предохранителей ВАЗ 2107 стандартизованы, различаются окраской корпуса:

• 7,5А – коричневый цвет,
• 10А – красный цвет,
• 15А – синий цвет,
• 20А – жёлтый цвет.

Внутренность старого блока состоит из двух печатных плат, смонтированных параллельно. Платы соединены между собой перемычками. На платах в один ряд расположены предохранители. Стыковка с сетью производится посредством разъёмных соединений. Для исключения ошибки в подключении разъемы выполнены в разных цветах.

В новом блоке имеется одна плата блока предохранителей с расположением защитных элементов в два ряда, что упрощает их обслуживание. Цилиндрические предохранители заменены плавкими прозрачными вставками, имеющие штыревой контакт. В случае перегорания визуально наблюдается разрыв контакта. Для проведения замены вставки имеется пластмассовый съёмник, закреплённый на корпусе.

Контроль состояния предохранителей и своевременная замена пришедших в негодность деталей снижает вероятность появления серьезных проблем, влекущих более серьезный ремонт. Каждый предохранитель намечен для обслуживания одной или нескольких электрических цепей.

Повреждение плавкой вставки влечет за собой прекращение питания конкретного устройства. Знание функционального назначения каждого элемента блока предохранителей обеспечивает нахождение и устранение неисправности.

Номер предохранителя с номинальным током	Направление защитного действия
F1	Включение тыльного освещения при включении задней передачи. Ответственность за работу электрических двигателей отопителя салона и стеклоомывателя заднего стекла. Обеспечение работы реле подогрева заднего стекла с подключением на обмотку.
F2	Ответственность за работу электрических двигателей очистителя и стеклоомывателя ветрового стекла и фар. Контроль работы дворников лобового стекла.
F3/F4	Резерв
F5	Обеспечение работоспособности нагревательного элемента системы обогрева стекла заднего вида. Ответственность за его реле и сопутствующие контакты.
F6	Обеспечение работы часов, прикуривателя и штепсельной розетки для переноски
F7	Ответственность за работу электрического двигателя, запускающего вентилятор системы охлаждения радиатора. Обеспечение подачи звукового сигнала.
F8	Обеспечение работы поворотных указателей в режиме аварийной сигнализации и связанных с ними выключателем и реле-прерывателем.
F9	Обеспечение работы противотуманного освещения. Стабилизация напряжения генератора Г-222 при нахождении его в комплектации.
F10	Работа тахометра и вольтметра. Обеспечение световой индикации по резерву горючего, поворотов, температуре в системе охлаждения. Контроль заряда аккумуляторной батареи. Контроль аварийного состояния тормозной системы, запирания воздушной заслонки карбюратора, включения стояночного тормоза. Контроль цепей управления генератором, вентилятором, электропневмоклапаном.
F11	Обеспечение освещения салона, а также задних тормозных фонарей в режиме торможения и стоп-сигнала.
F12	Функционал дальнего света правой фары. Контроль обмотки на включение реле очистителей фар.
F13	Функционал дальнего света левой фары и сигнализации включения дальнего света.
F14	Габаритное освещение левой фары и правого тыльнего фонаря. Обеспечение работы подкапотного фонаря и подсветки на номерной знак.
F15	Габаритное освещение правой фары и левого тыльнего фонаря. Лампочка подсветки приборной панели. Обеспечение освещения зон прикуривателя и вещевого ящика.
F16	Функционал ближнего света правой фары. Контроль обмотки включения реле очистителя фар.
F17	Функционал ближнего света левой фары.

Предохранители старой комплектации рассчитаны на номинальный ток в 8А. В следующей версии это значение составляет 10А. Исключение составляет F7 с величинами16А и 20А соответственно.

При потере работоспособности определенной системы автомобиля одной из причин отказа может оказаться перегорание предохранителя. Выход из строя защитного элемента провоцируют перегрузки или короткие замыкания в цепях.

Если функционал предохранителя распространяется на несколько систем, нужно проверить другую систему на работоспособность. Ее корректная работа означает исправность плавкой вставки, а проблему стоит поискать в другом месте.

Мультиметром либо другим измерителем проводится прозвонка. Величина сопротивления исправного предохранителя находится возле нуля. В противном случае деталь подлежит замене. Детали меняются на аналоги такого же номинала по значению тока.

• Процедура замены плавкой вставки начинается с обесточивания системы.
• Крышка блока предохранителей снабжена фиксаторами, при обжатии которых открывается доступ к расположенным элементам.
• Визуально либо с помощью измерительного прибора выявляется деталь, вышедшая из строя.
• Пинцетом извлекается выгоревший элемент и меняется на новый. Закрывается крышка и подключаются клеммы аккумулятора.

Прежде чем устанавливать новый коммутационный элемент, необходимо обследовать защищаемые электрические цепи на вероятность появления коротких замыканий. При существовании такой проблемы перегорание защитных элементов будет повторяться с частой периодичностью. Также необходимо немного подпружинить контакты для улучшения качества передачи тока.

Есть предохранитель, устанавливаемый обособленно от остальных, который служит для контроля противотуманной оптики. Его место – возле радиоприёмника, под заглушками. Доступ к нему открывается после демонтажа выключателей консоли, где находится приемник.

После отжатия фиксаторов вытаскивается пластиковая вставка. Извлечение с последующей заменой идет по стандартной процедуре.

Снять блок предохранителей с целью замены требуется в крайнем случае, когда проведение ремонта нецелесообразно. Процедура замены (БП) включает поэтапные шаги:

• отсоединяются клеммы батареи аккумуляторов,
• демонтируется воздухофильтр,
• убираются полочка под торпедой и перчаточный ящик,
• отстыковываются подводящие пучки проводки,
• демонтируется крепление БП,
• на место снятого узла устанавливается новый БП,
• подключается электропроводка.

Снятые элементы к монтируются в изначальное положение. Подключаются выводы аккумулятора (вначале со знаком +, затем отрицательный).

Снятие блока предохранителей возможно даже непрофессионалам. Потребуется минимум инструментов: торцовый ключ на 10 мм, отвертки с крестообразным и прямым лезвиями. При отсутствии пинцета его успешно заменят пассатижи. В случае снятия коррозии понадобится жидкость типа WD-40 либо её аналог, а также ветошь.

Одной из причин некорректной работы может стать потеря проводящих свойств на плате. Обычно это обусловлено перегоранием дорожки, когда установлен предохранитель с большим номиналом, чем необходимо. Восстановление заключается в лужении поврежденного участка и проведении паяльных работ. Другим вариантом выступает установление перемычки из провода между целыми контактами.

Некоторые автовладельцы решаются на смену БП со старого на новый образец. Замена не вызывает никаких проблем, так как точки крепления у обоих вариантов совпадают. Желательно перед монтажом положить прокладку.

Исправная работа блока предохранителей создает условия для нормального функционирования электрических систем, что чрезвычайно важно в свете требований по техническому состоянию и безопасности автомобиля.

особенности обслуживания с фото и видео рекомендациями • Сам автоэлектрик

Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие контакты и отказывающую электронику. Причиной этого чаще всего являются некачественные комплектующие, которыми электропроводка ВАЗ 21093 изобилует в достаточном количестве.

И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения. За проводкой следует присматривать с первых дней

Монтажный блок

Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом – дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, окисляя контакты. Подобные конструктивные ляпы есть и у ВАЗ 21099. Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги

Симптоматика

Представленная ниже схема проводки ВАЗ 21093 на инжектор (открывается в большом разрешении 3200х2300) наглядно демонстрирует разветвленную сеть всего автомобиля, однако, пристальному контролю подлежат лишь несколько основных узлов. Оригинальная схема проводки ВАЗ 21093 на карбюратор

О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:

1. При включении вентилятора двигатель начинает глохнуть;
2. Аналогично ведет себя силовой агрегат при включении дальнего света фар;
3. При включении стартера в салоне появляется запах горелого пластика;
4. Аналогично при включении во время движения отопительной печки и т.п.

Такие «находки» — нередки на «Самаре»

Если один из этих симптомов проявился у вас – необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.

Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, цена которой – стоимость автомобиля и ваше здоровье.

Способы устранения

Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141. Основные узлы, требующие контроля подведенной проводки

На схеме обозначены:

1. АКБ;
2. генератор типа 37.3701;
3. монтажный блок;
4. механический замок зажигания.

Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт. Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой

Блок предохранителей

Еще один проблемный узел «Самары» – блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.

Осветительные и звуковые приборы

1. Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
2. Звуковой сигнал работает нестабильно;
3. Магнитола или радиоприемник также работают неустойчиво.

Поврежденные детали подлежат обязательной замене

Обратите внимание! Здесь инструкция будет аналогичной – незамедлительно найти обгоревший контакт (на фото) и отремонтировать. А при невозможности – заменить новыми деталями. О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье .

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах. Именно их состоянию следует уделять самое пристальное внимание.

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

описание, схемы, неполадки и способы их устранения, фото и видео

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

1. (К6) реле включения фароочистителей;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки на месте реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
7. запасной предохранитель;
8. (К5) реле включения дальнего света;
9. (К11) реле включения блыжнего света фар;
10. предохранитель;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

• запасные предохранители F17-F29.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60.

• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• реле стеклоочистителя К3;
• реле питания стеклоподъемников (не устанавливается) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения фароочистителей К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Видео

Рекомендую прочитать:

Похожие публикации

Разъем подключения блока предохранителей, стеклоочистителя (19 клемм)

Уважаемые покупатели, во избежание ошибок при отправке разъема КЛ206-1 с проводами для подключения блока монтажного ВАЗ, в строке «Комментарий» указывайте на сколько клемм разъём, номер монтажного блока, модель вашего автомобиля, год выпуска.

Электрическая схема современных автомобилей является достаточно сложной даже для опытных автомехаников. Поэтому для того, чтобы обеспечить ее обслуживание и ремонт применили особый подход к компоновке каждого из составляющих общей системы.Если говорить проще, практически все реле и предохранители разместили в одном компактном корпусе монтажного блока — без него нельзя представить современную машину.

Блок реле и предохранителей является центральным модулем электрооборудования авто, в котором соединили управление и защиту всех электрических устройств. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта деталей их замены.Для поиска неисправных элементов не нужно разбирать весь автомобиль. Если же поломка серьезная, не нужно вооружаться паяльником. Достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов.

Контактный носитель КЛ206-1 с 19 контактами в сборе с проводами необходимыми для подключения монтажному блоку в автомобилех ВАЗ и их модификаций. Может быть использован для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

Замена разъема КЛ206-1 в сборе с проводами предназначенного для подключения блока предохранителей, стеклоочистителя в автомобилех ВАЗ и их модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: КЛ206-1.

ВАЗ 2101-2107, ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 1117, ВАЗ 1118, ВАЗ 1118, ВАЗ 2170, ВАЗ 2190.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить разъем для подключения монтажного блока в автомобиле семейства ВАЗ.

С интернет — Магазин Дискаунтер АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

особенности обслуживания с фото и видео рекомендации • Сам автоэлектрик

Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие программы и отказывающуюся электронику . Причиной этого чаще всего являются некачественные комплектующие, имеющий электропроводку ВАЗ 21093 изобилует в достаточном количестве.

И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения .За проводкой следует присматривать с первых дней

Монтажный блок

Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом — дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, уменьшая контакт. Подобные конструктивные ляпы есть и у ВАЗ 21099. Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги

Симптоматика

Представленная ниже схема проводки ВАЗ 21093 на инжектор (открывается в большом разрешении 3200х2300) наглядно демонстрирует разветвленную сеть всего автомобиля, однако пристальному контролю подлежат лишь несколько основных узлов.Оригинальная схема проводки ВАЗ 21093 на карбюратор

О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:

1. При включении вентилятора двигатель начинает глохнуть;
2. Аналогично ведет себя силовой агрегат при включении дальнего света фар;
3. При включении стартера в салоне появляется запах горелого пластика;
4. Аналогично при включении во время движения отопительной печки и т.п.

Такие «находки» — нередки на «Самаре»

Если один из этих симптомов проявился у вас — необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.

Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, которой — цена автомобиля и ваше здоровье.

Способы устранения

Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141. Основные узлы, требующиеся контроля подведенной проводки

На схеме обозначены:

1. АКБ;
2. генератор типа 37.3701;
3. монтажный блок;
4. механический замок зажигания.

Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт. Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой

Блок предохранителей

Еще один проблемный узел «Самары» — блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.

Осветительные и звуковые приборы

1. Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
2. Звуковой сигнал работает нестабильно;
3. Магнитола или радиоприемник также работают неустойчиво.

Поврежденные детали подлежат обязательной замене

Обратите внимание! Здесь инструкция будет аналогичной — незамедлительно найти обгоревший контакт (на фото) и отремонтировать.А при невозможности — заменить новыми деталями. О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другую статью.

В заключение

На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах. Именно их состояние следует уделять самое пристальное внимание.

А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей.От этого зависит безопасность вашего автомобиля. Удачи на дорогах!

Где предохранитель бензонасоса ваз 2107 инжектор где находится

Описание блока предохранителей

Предохранители в автомобиле марки ВАЗ 2107 предоставляются в специальном монтажном блоке, который предоставляется в коробке передач левого транспортного средства. Монтажный блок автомобиля ВАЗ 2107 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

. Данный прибор упрощает установление и ремонтные работы над цепями, потому что вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В пакете какой-либо другой поломки электронного оборудования происходит напряжение тока в узле, который отвечает за прибор, курение чего возникает короткое замыкание. Проволока, через который проходит ток к предохранителю, перегорает и плавится, снабжение чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность.То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Ключевой элемент электронной схемы инжекторного двигателя ВАЗ 2107:

• Тахометр;
• Датчик заслонки воздуха;
• Управляющее реле двигателя вентилятора;
• Разъем диагностики;
• Индикатор, контролирующий работоспособность двигателя;
• Моторчик вентилятора, охлаждающего радиатора;
• Электронная катушка зажигания;
• Свечки зажигания;
• Электронный насос топлива;
• Датчик коленвала;
• Блок руководства двигателем;
• Аккумуляторная батарея;
• Форсунки;
• Фильтр очищения топливной смеси;
• Датчик холостого хода.

Какие основные отличия электросхемы двигателя типа инжектор от карбюраторного?

• В системе питания постоянно существует давление;
• Смесь топлива и воздуха образовывается при смешивании компонентов смеси в цилиндре;
• Впрыскивание топливо-воздушной смеси происходит с помощью форсунок;
• Процесс впрыскивания происходит с помощью электронной системы.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс и снятия электронного оборудования.Итак, алгоритм снятия:

1. Отсоединяем провод от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведении замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которому проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, провести полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Замена блока предохранителей старого образца на блок нового образца ВАЗ-2107, 2104 и 2105

Сегодня мы вам расскажем о таком полезном варианте «тюнинга» вашей семерки, как замена блока предохранителей старого образца на блок нового образца. Очень полезная доработка хочу вам сказать, многие владельцы старенких семерок и пятерок маятся с постоянно отконтачивающими предохранителями, а блок с флажковыми предохранителями (их еще называют евро) лишен этих недостатков.Итак, поехали — Вот как блок нового образца:

Что бы снять блок предохранителей на ваз-2107 без геморроя, нужно в идеале снять корыто бардачка:

Что бы подлезть ко всем 4-м гайкам крепления блока, на фото видно две нижние:

Вот видно расположение шпилек для них на блоке:

Вот он пресловутый блок предохранителей старого образца:

Скидываем с него все разъемы, фишки снизу в подкапотном пространстве:

И все фишки со стороны салона за бордачком:

Откручиваем те самые 4-ре гайки и вынимаем блок под капотом на себя:

Берем наш новый блок и устанавливает вместо старого, становится идеально, не забудьте про прокладку, иначе вонь из подкапотки пойдет в салон и сквозняк будет дополнительный:

Все прикручиваем в обратном порядке и врубаем все фишки на свои места, они промаркированы цветом

Закрываем крышку, радуемся, и понимаем, почему блок называют Черным Ящиком, раньше он у нас был прозрачным 🙂

Из нюансов по электрике с которой можно столкнуться в зависимости от того, какую версию блока вы поставили и какой генератор у вас стоит на авто.

Если у вас установлен генератор Г-222, то у вас может пропасть зарядка.Если это случилось, проверить в монтажном блоке следующие соединения (тестером): 1. Ш4-1 Ш11-42. Ш1-6 предохранитель 9 Ш11-3 (скорее всего разорвана эта цепочка) 3. Ш1-4 Ш10-14. Ш5-3 Ш10-75. Ш1-6 предохранитель 10 Ш4-1

Если генератор 37.3701 и пропала зарядка, то достаточно проверить последние 3 цепочки (3, 4, 5)

Ш1 — коричневая колодка со стороны салонаШ4 — синяя колодка со стороны салонаШ5 — желтая колодка со стороны салонаШ10 — коричневая колодка со стороны моторного отсекаШ11 — желтая колодка со строны моторного отсека

Если какое-то из соединений отсутствует, то разобрать и впаять перемычки изолированным проводом между нужными точками, не перерезая других дорожек, идущих к этим контактам.Вот и все. Будем рады вас видеть в клубе ваз-2107 и всей вазовской классики!

Почему сгорает предохранитель бензонасоса инжектор ВАЗ 2109 где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Почему сгорает предохранитель бензонасоса ВАЗ 2109 инжектор где находится», для этого не требуется регистрация. Также просим сообщить вас, если возникнут проблемы с проигрывателем видео.

Спасибо тебе мужик благодаря тебе я сегодня починил эту проблему, которую сам искал неделю

привет друг.. у меня точно такое сетуация был .. вот у меня все работает .. тольконе света на пане прибора .. что делать ??

панел прибора…. нет света…

проблема элетроника с датчиками. у меня замикания с к4. когда вытащу и обратно поставлю все работает. но когда включаю поворотник, все погаснет. с аврейкой работает нормально. в чем может быть причина? проблема в реле?

привет друг у меня не работает дворники и окно очицтка

почти не работает подсветка переборки ваз 2109 высокая панель блок предохранителей уже паяли что может быть

скажи пажалуйста

эта зачем она ???

снимки видео как поставить реостат на ваз 21099 пажалуйста: —

у меня короткое замыкание и не работает бортовой компьютер и освещение солона ????

Добрый день.Друзья нужна помощь. Кто сталкивался с проблемой панель приборов. Главное подсветка в окошке км горит а цифры нет, и стрелки не сообщают признаки жизни. Ещё индикатор над средними дифлекторами обдува салон 2114 при повороте ключа не пищит и не светит датчики, дворники и повороты тоже отказываются работать. это что на вскидку проверил но при этом машина заводится и работает, фары светят. Проблема стала после щелчка на сигнал, что-то щелкнуло. Может коротнул Помогите кто сталкивался? P. S

Как я устал от Волжского автопрома, эта Лада как капризная тёлка, постоянно требует внимание и держит в каком-то напряжении.

.

здорова брат у меня тоже такая ситуация как у тебя панель приборов не горит и генератор заряд не дает на акб. замкнул провода прикурителья перепуталь что делать

подскажи а если не работает подсветка приборной панелью ?? в чём проблема

не работает подсветка управление печки -приборной панели реостат менял блок менял приборку менял может где то проводка вопрос какие провода идут на блоке придохранителей отвечает за подсветку ?? подскажите пажалуйста

Блок предохранителей ВАЗ 217 схема, функции, предназначение

Прежде чем начинать разговор об электрических цепях ВАЗ 2107 и предохранителя, твёрдо нужно выучить следующие правила:

Для чего нужен монтажный блок

Все электрические цепи, снабжающие тех или других потребителей на ВАЗ 2107, именно: фары и указатели поворота, стоп-сигналы, прикуриватель, электровентилятор отопителя, звуковой сигнал, вентилятор охлаждения радиатора и многие другие нуждающиеся в защите.

Это делается с помощью предохранителей, способный пропускать ток заданных значений. По достижению определения своего предела предохранитель сгорает, но, «жертвуя собой», сохраняет всю цепь от поломки.

Монтажный блок, или панель реле и предохранителей создан специально для удобного обслуживания всех электрических цепей, он находится справа (по ходу движения) под капотом автомобиля. Кроме того, отдельные реле (электромеханические переключатели) большей частью тоже помещены в нём, за редким исключением (реле поворотов, например).Их расположение — отдельное, под торпедой.

Порядок и наименование реле и предохранителей в монтажном блоке ВАЗ 2107

На более старых автомобилях установлен блок старого образца, и применялись предохранители с фарфоровым сердечником и полосой проводника, чем шире полоса, тем больше была сила пропускаемого тока. По цвету, они не различались, и были цилиндрического типа, установлены в один предохранительный ряд. Сверху блок прикрывает декоративная пылеводозащитная панель.

На более новых автомобилях установлен монтажный блок нового образца, со штырьковыми предохранителями, которые маркированы по цвету — красные рассчитаны на силу тока до 10 А, жёлтые — на вдвое большую, до 20 А.

Рассмотрим по порядку все реле и все цепи, защищённые предохранителями.

В монтажном блоке ВАЗ 2107 видно три кубических возвышения. Это реле, или электромеханические выключатели:

• R1 — реле обогрева заднего стекла, его предохранитель F5;
• R2 — дальний свет, его предохранители F12 на правую и F13 на левую фары соответственно;
• R3 — реле ближнего света фар, соответственно предохранители F16 и F17;

Если нет света в двух фарах сразу (неважно, ближний или дальний) и замена предохранителей не помогла– лучше поменять реле.В случае, если и это не помогло — возможно, нужно поменять лампы или проблема в проводке

Существуют свободные «посадочные места» для реле:

• Омыватель фар, с очистителем — самая «буржуазная» опция;
• Звуковой сигнал.
• Включение «карлсона» — вентилятор охлаждения радиатора.

О двух последних местах следует сказать особо: там установлены перемычки, чтобы «замкнуть напрямую» цепи без реле. Необходимо помнить, что если перемычка установлена ​​не плотно, и есть размыкание, то может быть отказ вентилятора системы охлаждения.

В случае, если всё-таки двигатель перегрелся, нужно срочно включить на полную мощность печку, с максимальной температурой и на двойной обдув, и, по возможности, набрать хорошую скорость на трассе.

В наборе имеется штатное место для пинцета, которому удобно менять предохранители:

Ниже — схема расположения цепей относительно номера предохранителей. Они кодируются следующим образом (второй столбик — предельная сила тока, А). Принципиальная схема электрооборудования может помочь разобраться тем, у кого лучше визуальная память.

F1	10	Отопитель, белые фонари заднего хода, сигнал, обогрев заднего стекла;
F2	10	Двигатель стеклоочистителя, фар, насосов для обмывки как фар, так и лобового стекла;
F3, F4	10	Запасные
F5	20	Обогрев заднего стекла и реле
F6	10	Элементы консоли: прикуриватель и часы
F7	20	Звуковое реле и «карлсон».Совет: не сигналить часто и помногу, когда включён радиатор охлаждения.
F8	10	Аварийка, поворотники
F9	7,5	Задние противотуманки
F10	10	Множество фунций: приборная панель — лампы тормоза, аккумулятора, «подсос», электровентилятор, обмотка возбуждения генератора, электропневмоклапан.
F11	10	Тормозные сигналы, освещение в салоне
F12	7,5	Правый дальний свет
F13	10	Левый дальний свет
F14	10	Левые габариты, освещение номера, подкапотная лампа
F15	20	Правые габариты, часы, «бардачок», прикуриватель
F16	10	Правый ближний свет, омыватель и очиститель фар
F17	7,5	Левый ближний свет

О замене монтажного блока

Просто так блок старого образца поменять на новый не получится, так как схема различна, и штатные шлейфы проводов не совпадают.В результате возникнут проблемы со звуком, с генератором и будет постоянно включён вентилятор — «карлсон». Поэтому лучше всё — таки обратиться в профессиональный автосервис.

Монтажный блок ВАЗ 2107

просмотров 22137 Google+

На автомобилях ВАЗ — 2104 (- 2105, — 2107) электропроводка состоит из четырёх жгутов. Первый жгут приборов, жгут задних фонарей проходят по салону автомобиля. В подкапотном пространстве находятся жгут правого и левого крыла.Монтажный блок ВАЗ 2107 объединяет жгуты проводов, а так же в нём размещены реле и предохранители, на автомобиле ВАЗ 2104 (-2105, -2107).

Монтажный блок ВАЗ 2107 может быть двух видов. Старого образца, номер по каталогу 21050-3722020-02 и нового образца 402.3722. Отличаются блоками предохранителями. В блоке старого образца применяются круглые предохранители, а в блоке нового образца применяются плоские предохранители. Блоки полностью взаимозаменяемые. Конструктивные отличия не основные.Нумерация предохранителей и защищаемые цепи идентичные. Плоские предохранители имеют большую площадь соприкосновения контактов и больший спектр по номинальной величине тока, в отличие от круглых, которые есть только 8А и 16А. Ниже приведена схема монтажный блок ВАЗ 2107, нумерации колодок и их цвета.

admin 06/09/2011 «Если Вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была Вам полезна, поделитесь ею на нее в соцсетях»

Монтажный блок ВАЗ 21099: неисправности, способы устранения

Электрооборудование в любом автомобиле устроено так, что все важные элементы взаимосвязаны между собой и объединены в одну цепь.Основными звеньями в этой цепи являются аккумулятор, генератор и монтажный блок. Причем монтажный блок ВАЗ 21099 служит защитником всей электроцепи.

Вернуться к оглавлению

Неисправности монтажного блока и их устранение

Вот так выглядит этот блок

Коробка предохранителей может отличаться по году выпуска и, соответственно, по серийному номеру. Естественно, больше всего отличаются между собой инжектор ВАЗ 21099 и карбюратор ВАЗ 21099. Схема ВАЗ 21099: монтажный блок имеет вентилятор охлаждения радиатора, который подключается разными способами.

Неисправности монтажного блока на автомобиле ВАЗ 21099.

1. Перегорание предохранителей. Проблема решается обычной заменой перегоревшего предохранителя на новый. Но иногда требуется заменить весь блок. Снять старый и установить новый не составляет особого труда. Главное здесь — изучить пошаговую инструкцию и руководствоваться ею.
2. Поломка реле. Если замена предохранителей не помогает справиться с проблемой, прежде чем проверять всю цепь питания, необходимо убедиться в исправности реле.На автомобилех ВАЗ 21099 ремонт реле занимает немного времени, так как деталь легко снимается и не требует пайки.
3. Непригодность токопроводящих дорожек. Выявить причину поломки в токопроводящих дорожках достаточно трудно. Проблему представляют собой устраняющие электрики, так как любое ошибочное действие может стать к выходу из всего монтажного блока.
4. Повреждения контактов. Коррозия, загрязнение к легким проблемам. Достаточно почистить контакты монтажного блока, чтобы все заработало.Но если контакт отломился, даже пайка не сможет его спасти. Здесь решение только одно — заменить весь блок предохранителей.

Предохранители монтажного блока на машине ВАЗ 21099 отвечает также за безопасную работу аккумулятора и генератора.

Аккумулятор и генератор — это 2 источника тока в автомобиле. Аккумулятор подает ток к выключенным узлам машины. Первым делом он позволяет запустить стартер, который в свою очередь запускает двигатель. Генератор работает во время функционирования мотора и заряжает аккумулятор.Таким образом, аккумулятор и генератор плотно взаимодействуют между собой, через качественную эксплуатацию автомобиля.

В любом автомобиле монтажный блок предназначенный для объединения всей электропроводки. Предохранители защищают от неисправностей, связанных с коротким замыканием или резким скачком напряжения.

Вернуться к оглавлению

Электросхемы ВАЗ 2109

«Девятки» делятся на те, что были выпущены до 1998 года, и на те, что после.Соответственно, машины тогда комплектовались разными монтажными блоками предохранителей. На первых моделях маркировка была 17.3722. Конструктивно блок состоит из корпуса с крышкой и инженерной платы, к которой припаяны контакты проводов, куда вставляются предохранители и реле.

На новых моделях «девятки», а также на всех вариантах семейства Самара устанавливался узел нового образца с маркировкой 2114-3722010-60. Главная особенность заключается в наличии плавких предохранителей.На тип установленного монтажного блока не разновидность впрыска, инжектор или карбюратор, а значит, монтажные блоки на разных типах двигателя быть идентичными.

Блок находится в моторном отсеке, рядом с моторедуктором стеклоочистителей, со стороны водителя. В зависимости от маркировки блоки друг от друга расположением, силой тока и отсутствием в новом блоке реле электродвигателя вентилятора СОД, а также реле времени стеклоомывателя на заднем стекле.

Вернуться к оглавлению

Демонтирование монтажного блока

Когда выходит из строя электрооборудование, всегда нужно начинать поиск с проверки предохранителей и реле. Однако также надо помнить, что перегорают они сами по себе редко, всегда есть причина. Если ее не устранить, после замены новый предохранитель быстро перегорит. Снять и заменить реле или предохранитель может каждый, здесь не нужны особые навыки.

Алгоритм действий.

1. Открыть капот и снять минусовую клемму с аккумулятора (это нужно делать при любой работе с электрооборудованием, чтобы не допустить замыкания).
2. Отжать фиксаторы крышки и снять её.
3. На обратной стороне крышки находится схема расположения предохранителя и реле. По этой схеме по приведенным выше таблицам найти нужную деталь.
4. Специальными щипцами извлечь перегоревший элемент и установить на его место исправный.

Что касается реле, то их легко достать рукой. Определить неисправный предохранитель несложно. Визуально можно построить металлическую нить внутри.Если она расплавлена, он неисправен. Оплавляясь, нить разрывает электрическую цепь. Таким образом, электрооборудование не перегорает от короткого замыкания или высокого напряжения. После надо заменить крышку на место, подключить минусовую клемму и проверить работоспособность нужного элемента электрооборудования.

Вернуться к оглавлению

Поломки аккумулятора и генератора

Генератор на автомобиле

При неисправности аккумулятора или генератора в первую очередь проверяют отвечающие их работу предохранителей в монтажном блоке.

Если генератор на ВАЗ 21099 не дает зарядку, это могут быть следующие причины.

1. Выход из строя подшипника. О данной проблеме свидетельствует посторонний шум во время работы генератора. Устранить неполадку достаточно просто. Нужно снять генератор, разобрать его, сменить подшипник, снова собрать и установить на место.
2. Разрыв ремня, которым генератор соединяется с двигателем. Длительное использование автомобиля приводит к износу ремня, и он в итоге может оборваться.Заменить ремень можно практически в полевых условиях, и это не занимает много времени.
3. Уменьшение напряжения на «выходе». Об этой неисправности хозяина ВАЗ 21099 должна оповестить загоревшаяся лампа на приборной панели. Причиной могут стать износившиеся щетки или нарушение обмотки с ротором. Устранение проблемы зависит от того, что ее вызвало.
4. Возрастание напряжения на «выходе». По этой причине, как правило, сгорают предохранители. А виной выход из строя диодного моста генератора.

Часто владельцы ВАЗ 21099 сталкиваются с такой проблемой: генератор не дает зарядку на аккумуляторную батарею. Обычно это связано с проводной системой, идущей от генератора к аккумулятору.

Если генератор не дает зарядки, необходим специальный мультиметр. Этот аппарат измеряет напряжение. Если аккумулятор получает зарядку, то на приборе появляются цифры от 13,4 до 14,6. Если же генератор не дает ее, то напряжение на мультиметре будет составлять ровно 12 В.

Устранить проблему отсутствия заряда в аккумуляторной батарее от генератора с возможностью передвижения.

1. Натяжение ремня. Нельзя допускать излишнего провисания ремня. Если ремень не удается натянуть так, как нужно, стоит просто заменить его на новый.
2. При износе щеток осуществляют их замену.
3. Если причина в предохранителе, его следует заменить в монтажном блоке. За генератор отвечает предохранитель под номером F10.

Если причиной всех неисправностей генератора, аккумулятора и их других звеньев являются перегоревшие предохранители в монтажном блоке, нужно заменить на новые.

Для этого следует открыть крышку блока, при помощи специального пинцета вынуть из своих ячеек перегоревшие предохранители, а на их место установить рабочие. Следует учитывать напряжение каждого предохранителя и менять детали на точно такие же. Они, как правило, разного цвета, имеют напряжение от 1 до 100 А, но используют предохранители на 5-30 А.

Для сейчас перегоревшего предохранителя необходимо просто посмотреть на него на свет. Через прозрачный корпус будет заметна перегоревшая перемычка.

Вернуться к оглавлению

Особенности обслуживания монтажного блока

Иногда в автомобиле требуется полная замена неисправного монтажного блока. С этим делом легко можно справиться своими силами. Достаточно обзавестись необходимым инструментом, схемой и получить необходимые знания.

В автомобилях ВАЗ 21099 монтажный блок меняется в несколько действий.

1. Открутить и снять крышку.
2. Снять кожух с колодки (с проводами), затем отсоединить и саму колодку.
3. Открутить непосредственно сам блок, приподнять его и отсоединить все колодки на нем. На этом этапе желательно запоминать или схематично зарисовывать, что откуда отсоединяется.
4. Теперь новый блок устанавливается на место старого, все подключаются по схеме.

Ремонт блока предохранителей

Из-за того, что на автомобиле ВАЗ 21099 блок предохранителей находится в очень неудачном месте.Что делать, чтобы не допустить намокания?

1. Содержать систему в чистоте, периодически удалять забившиеся листья и прочий мусор из сливного отверстия рядом с монтажным блоком.
2. Тщательно загерметизировать пластиковую перегородку над блоком.
3. Затянуть крепления на блоке предохранителей.
4. Накрыть блок подручными средствами. Например, можно использовать кусок камеры или разрезанную вдоль 5-литровую бутыль из-под воды.

Надежная защита монтажного блока избавит от поломок и быстрого износа и остальные узлы электроцепи.Все элементы автомобиля между собой взаимосвязаны. И генератор, и аккумуляторная батарея, и стартер — все они могут испортиться и требовать замены по причине выхода из строя монтажного блока.

Вернуться к оглавлению

Мнение эксперта

Руслан Константинов

Подробнее об эксперте

Руслан Константинов — опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультаций по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.

Не все автовладельцы, особенно новички, знают, что, кроме предохранителей и реле в монтажном блоке под капотом, есть ещё несколько элементов в салоне. Находятся они под центральной консолью. Чтобы добраться до них, нужно снять боковую крышку со стороны переднего пассажира.За ней можно увидеть несколько предохранителей и реле. Отвечают они за работоспособность и электронный блок управления двигателем, топливного насоса и некоторых других важных элементов электрооборудования автомобиля. Скрыты они, по-видимому, из-за важности оборудования, которое может стать неисправным после неумелых действий неопытных автомобилистов.

Схема расположения предохранителей и реле на ВАЗ 2108, 2109, 21099

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них обозначает.Часто на автомобиле выходит из строя какая либо электрика, не работают дворники, фары, габариты и др. Первым делом, в такой ситуации, нужно проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла

Блок предохранителей

Нажав на 2 фиксатора снимаем крышку с блока предохранителей

Снимаем крышку блока предохранителей

Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, можно использовать пассатижами или плоской отверткой

Меняем предохранители

Вот таблица обозначений предохранителей и реле:

№ предохранителя	Защищенные цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения).Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя.Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указаний поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей.Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет).Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Штепсельная розетка для переносной лампы. Прикуриватель »
13 (8 А) F15 (7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ — реле стеклоочистителя ветрового окна;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;

Предохранитель задних противотуманных фонарей находится под панелью со стороны водителя

Предохранитель задних противотуманных фонарей

Распиновка монтажных блоков автомобилей ваз.Монтажный блок Описание предохранителей ваз 2109

Главная → Камера → Распиновка монтажных блоков автомобилей ваз. Монтажный блок Описание предохранителей ваз 2109

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с уменьшенной сечения (1 мм2).Не защищена цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные функции (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке ветеке передровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле / ​​предохранителя	Расшифровка
K1
К2
К3	Реле стеклоочистителя ветрового окна
К4
К5
К6
К7
К8
К9
F1-F16	Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле / ​​предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17.3722

№ реле / ​​предохранителя	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Н предохранителя	Расшифровка
1 (8 А), F9 (7,5 А)	Правая противотуманная фара
2 (8 А), F8 (7,5 А)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 А), F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А), F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в указаниях поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А), F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя, и его реле включения (контакты). Звуковой сигнал и реле его включения
9 (8 А), F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А), F11 (7,5 А)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 А), F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А), F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 А), F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А), F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А), F12 (7,5 А)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле / ​​предохранителя	Расшифровка
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля качества ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле / ​​предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвратить поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли.БП будут отличаться по лишь году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г.Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускаются после 1988 г., БП распространяется марки 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному марки изменяются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7.5А	F8
Резервный	7,5А	F9
Габаритная левая фара	7,5А	F10
Габаритная правая фара	7,5А	F11
Фара ближнего света правая	7,5А	F12
Фара ближнего света левая	7,5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7,5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, активация стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели реле поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблема нужно искать именно в гнезде.В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, — она ​​попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь. Главное здесь, действовать осторожно, чтобы не испортить основу из фарфора — достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.

Чтобы восстановить работоспособность, также нужно извлечь и полупроводниковую пластину.Тут действовать в следующем порядке:

• перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах — это поможет без ошибок собрать все с первого раза;
• крепежную гайку, удерживающую гнездо на панели, откручивают;
• внутри имеется пластина, изготовленная из слюды, — ее нужно вытащить;
• затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения.По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычную ученической резинкой.

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда следить за технику безопасности.Не стоит думать, что 12 вольт совершенно безвредны — убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.

Слаженная работа автомобиля обеспечивает много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок использовать предохранители. Все предохранители объединены в один монтажный блок.Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая».Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первая печатная плата которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Представлена ​​расшифровка маркирования.

Реле

1. К1 — отвечает за время омывания стекла сзади.
2. К2 — поворотники и аварийка.
3. К3 — стеклоочиститель.
4. К5 — фары дальнего света.
5. К6 — фароочиститель.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. К11 — фары ближнего света.

Строение схемы нового блока

1. К1 — фароочиститель.
2. К2 — прерыватель поворотников и аварийки.
3. К3 — очиститель лобового стекла.
4. К4 — контроль за исправностью лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — сигнал звука.
7. К7 — обогрев стекла заднего вида.
8. К8 — дальний свет.
9. К9 — ближний свет.

Предохранители

Для отличия разных гнезд предохранителей использовать обозначение
латинской буквой F.Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

1. F1 — фарные очистители. Используют предохранитель (10А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и салонный плафон (10А).
4. F4 — обогрев стекла и прикуриватель (20А).
5. F5 — сигнал и вентилятор охлаждения (20А).
6. F6 — стеклоподъемник на передних дверцах (30А).
7. F7 — очиститель фар (во время работы) и вентилятор отопления (30А).
8. F8 — противотуманка Л (7,5А).
9. F9 — противотуманка П (7,5А).
10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь номеров (7,5А).
11. F11 — правый габарит и фара (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фары ближнего света Л (7,5А).
14. F14 — фары дальнего света Л и лампа-контроль включения этих фар (7,5А).
15. F15 — фары дальнего света П (7,5А).
16. F16 — повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам, защищающим генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

1. При ремонте автомобильного электрооборудования обязательно нужно отключить
   провод от минусной клеммы аккумулятора.
2. Для замены плавких предохранителей придерживаться маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
   собой перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то нельзя для этой цели использовать
   металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
   дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас ваз 21093 электрическая схема неисправна и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятор, который находится в системе охлаждения через реле.

Проигнорировав это, дорожки, по которому поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора.Это нужно сделать, чтобы его контакты были на больший.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
2. Всю производят аккуратно и без спешки.
3. Отсоединить все нижние предохранители и реле.
4. Снять саму плату. Далее или заменить, или чистить старую.
5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
   предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
   повредить, а если их повредите, придется паять.
6. Собрать в обратную установку.
7. Ваз 21093 схема электро готова исполнять свои функции.

Вельт авто Митино.

Где находится блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрытой крышкой.В ней же каждого нарисована условная схема подключения из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который действует уже в салоне авто. Здесь ставятся те предохранители, которые представляют собой соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, устанавливаются новые вариации БП с П-образными предохранителями.

инципиальные работы одинаковый, но элементы не взаимозаменяемые. Желательно этот аспект при ремонте или замене предохранителей. В БП нового типа идет система сигнальная, цепь на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что образуется под капотом, находится на крышке с внутренней стороны.Это условная схема с отметками, где условный каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 также распечатана инструкции по эксплуатации транспортных средств. По ней можно в считанные секунды найти расположение из цепей электрики, что дает специальную информацию для диагностики электрического контакта цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращается возгорание проводки (и ее изоляция).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой нагрузки возгорание электропроводки.Поэтому делать так недопустимо и считается нарушение элементарных норм безопасности эксплуатации транспортных средств.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона также вносятся только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол.Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать!

Как проверить работу электрической цепи?

Для того, чтобы проверить работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждую из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и новый образец, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7.Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что входит с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, которые водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они установлены установлены. Не нужно забывать своевременно их восстанавливать при необходимости.

описание, схемы, неполадки и способы их устранения, фото и видео

Автомобиль — сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобил ь .Для защиты (в основном от перегрузки и короткого замыкания) в последних немены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок — монтажный, он же — блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новая, 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие — разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
3. Обозначения на корпусе блока предохранителей — это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до года — предохранитель номер 3) — за фароомыватели и фароочистители и т. . д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

1. (К6) реле включения фароочистителей;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки на месте реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
7. запасной предохранитель;
8. (К5) реле включения дальнего света;
9. (К11) реле включения блыжнего света фар;
10. предохранитель;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

• запасные предохранители F17-F29.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединения монтажного блока 2114-3722010-60.

• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединения монтажного блока 17.3722.

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• реле стеклоочистителя К3;
• реле питания стеклоподъемников (не устанавливается) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения фароочистителей К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.Именно она источник проблем, решить которые можно двумя способами: первый — приобретение нового монтажного блока и установка его на место имеющегося, и второй — просто почистить окислившиеся контакты. С первым первым все понятно. Что же касается второго, то здесь тоже все предельно просто, главное — подойти к ответственно, все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все платы в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя.

Видео
