Первые модели ВАЗ 2109 выпускались с карбюраторным двигателем. Однако мировая промышленность уже давно освоила новый тип топливоподачи – инжекторный. Поэтому переход на новый тип подачи горючего с электронной регулировкой был технически оправдан. В результате разработки, применяемая ваз 2109 электросхема инжектора, позволила повысить эксплуатационные характеристики автомобиля.

Что такое инжектор

Автомобиль ваз 21093 инжектор, схема электрическая в устройстве позволяет через систему электронного контроля вести запуск и оптимизацию работы двигателя. Основным элементом новой подачи стал впрыск горючей смеси в камеру сгорания под давление. В двигателях карбюраторного типа поступление горючей смеси происходило под разряжением.

Для того чтобы обеспечить оптимизацию работы двигателя ваз 2109 инжектор,схема электрическая составлена так, что через ЭБУ – электронный блок управления – осуществляется полный комплекс контроля и ведение процесса от подачи горючего до выброса выхлопных газов.

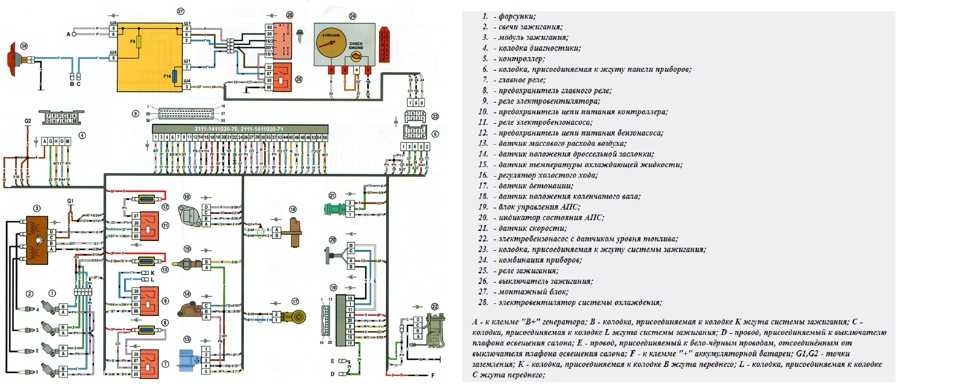

Автомобиль ваз 2109 инжектор электросхема включает:

электронную систему впрыска топлива;
электронную систему зажигания;
систему контроля состояния подачи горючего, сжигания и выброса газов.

При этом в блоке остаются ещё резервные разъёмы, позволяющие подключить дополнительные датчики контроля состояния работы механизмов. К таким опциям можно отнести противоугонное устройство, датчик детонации и другие.

На автомобиле ваз 2109,схема электрооборудования инжектора построена так, что управление мотором ведётся через блок ЭБУ. Система полностью управляет через него процессом при сжигании топлива.

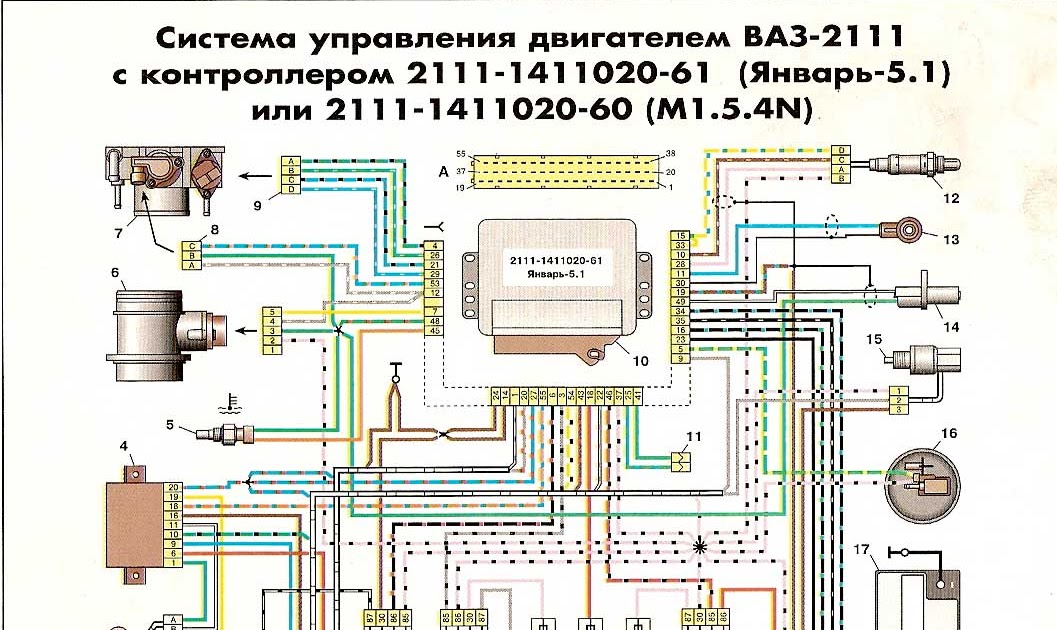

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

топливного бака и топливопровода;
топливного насоса;
регулятора давления топливной смеси;
рампы и форсунок;
дроссельной заслонки;
фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

индикаторы рампы и форсунок;
регулятор положения дроссельных клапанов;

регулятор холостого хода;
датчик температуры охлаждающей жидкости;
датчик расхода воздуха;
датчик скорости;
датчик концентрации выхлопных газов;
управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет.

При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

желтые – габариты;
красные – стоп-сигнал;
голубой – задний ход;
оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Двигатель не заводится

Отмечено, что ваз 21093 инжектор,схема электрооборудования включает много электроники. По причине отказа её не завестись автомобиль может только при выходе из строя ДПКВ. В других случаях мотор заработает, но будут различные сбои, причины которых следует искать. Если датчик исправный, то следует использовать классический вариант поиска неисправностей в технике – нечему гореть или нечем поджечь.

При этом в первую очередь проверяется система запуска, исправность свечей и затем топливоподача. Подробно о пошаговой проверке исправности узлов автомобиля написано в руководстве по эксплуатации

Достоинства и недостатки инжекторов

Представленная в комплектации ваз 2109 схема,электрооборудование инжектора по которой является новинкой в отечественном автомобилестроении, имеет ряд преимуществ перед карбюраторными двигателями:

экономится топливо и достигается его оптимальное использование;
чистые выхлопные газы за счёт полного сгорания;
лёгкий быстрый запуск и надёжность работы.

Недостатком является сложный ремонт узла с возможной заменой тех частей, что не подлежат ремонту.

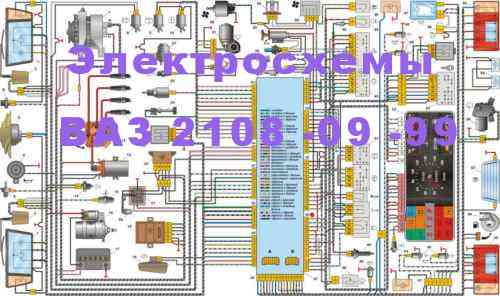

Инжектор ВАЗ-21099 – схема электрооборудования, ремонт системы охлаждения двигателя + Видео

Обсуждать достоинства и недостатки автомобилей с инжекторами начали еще задолго до появления таких транспортных средств. Кому-то эта затея производителей понравилась, кто-то напрочь отказывался водить такие автомобили. Как бы там ни было, отечественный автоконцерн решил не отставать от мировых тенденций и выпустил ВАЗ-21099 инжектор. Что представляет собой этот автомобиль и какие проблемы сопровождают его владельца в процессе эксплуатации будет полезно узнать каждому автолюбителю.

1 ВАЗ-21099 с инжекторным двигателем – почему автомобиль не заводится

Владельцы, которые используют инжекторные ВАЗ-21099 на протяжении нескольких лет, чаще всего жалуются на отвратительную работу стартера и аккумулятора этой модели. Действительно, качество данных деталей автомобиля оставляет желать лучшего. Определить, что из строя вышли именно аккумулятор или стартер очень просто: вставьте и поверните ключ. Если стартер не вращается, однако характерное «щелканье» все же издает, значит, аккумулятор вашего автомобиля разрядился. Причин разрядки этого элемента может быть масса: разболтанный шкив генератора, плохие контакты на клеммах. Обнаружив одну из этих неисправностей, аккумулятор стоит заменить на новый.

2 Причины неисправности системы охлаждения авто

Довольно часто ВАЗ-21099 с инжекторным двигателем не заводится из-за поломки термостата. Этот элемент является частью системы охлаждения машины и выполняет функции переключателя между двумя кругами движения охлаждающей жидкости. Когда эта деталь неисправна, жидкость не попадает в радиатор автомобиля. Еще один элемент системы охлаждения автомобиля, который часто выходит из строя – это помпа. Конструкцию этой детали нельзя назвать сложной и в ней мало что может сломаться. Однако внутри помпы находится сальник, из-за поломки которого охлаждающая жидкость начнет вытекать из системы. Кроме того, в помпе находится подшипник, неисправность которого приводит к прекращению работы осевого вала. Поэтому если в процессе эксплуатации вы услышите скрежет и свист со стороны системы охлаждения автомобиля, подшипник стоит немедленно заменить.

Следующая деталь, которая часто выходит из строя в ВАЗ-21099 – электрический вентилятор системы охлаждения. Результатом этого становится резкое повышение температуры, о чем может оповестить специальный датчик на бортовом компьютере. Нередко «шалит» и сам датчик. Чтобы «привести его в чувства» достаточно сомкнуть контакты позади него. Как показывает практика, такое действие иногда способно перезапустить вентилятор, после чего последний будет работать более стабильно.

3 Причины и методы устранения короткого замыкания в электросхеме автомобиля

Владельцы инжекторного ВАЗ-21099 зачастую жалуются на проблемы с электроникой и обгорание контактов при эксплуатации автомобиля. Причина этому – банальная экономия производителя на качестве комплектующих. Особенное беспокойство у водителя может вызвать монтажный блок, расположенный под самим капотом автомобиля. Дренажное отверстие довольно часто забивается сторонними предметами, из-за чего влажный воздух просачивается к блоку и окисляет контакты.

Помочь водителю осознать, что причина неисправности кроется в проводке, поможет сам автомобиль. Для этого необходимо обратить внимание на следующие изменения:

мотор глохнет сразу же при включении вентилятора;
двигатель ведет себя аналогично при включении «дальних» фар;
когда включается стартер, салон машины заполняется стойким запахом горелой пластмассы;
тот же запах появляется при включении отопительной печки.

Если вы обнаружили хотя бы один из этих симптомов, немедленно приступайте к ремонту проводки.

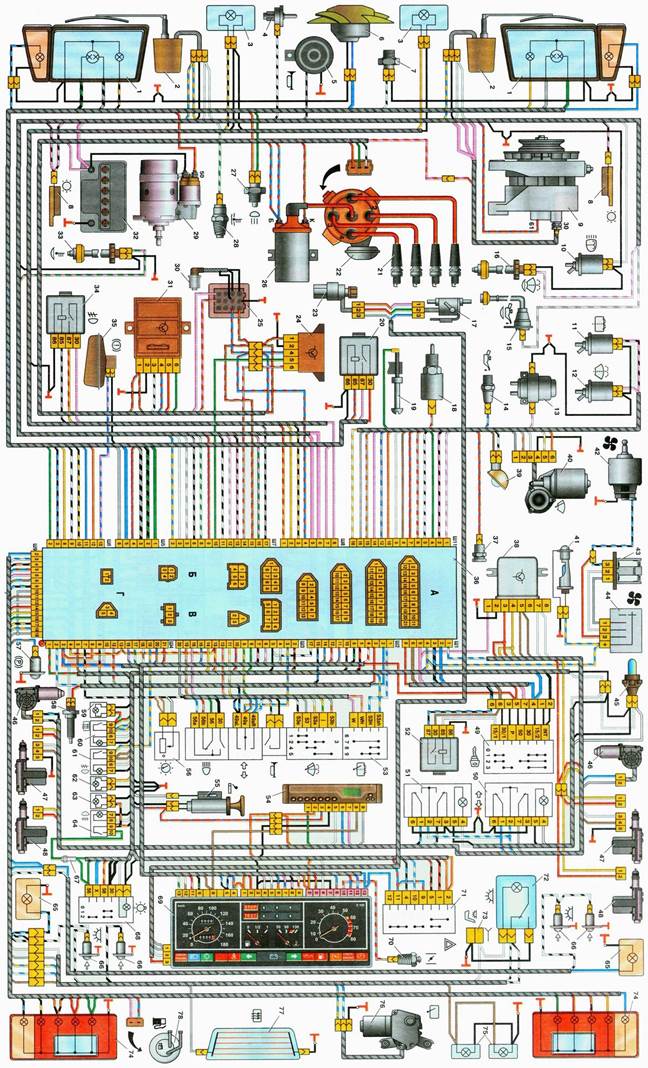

Для этого необходимо действовать строго по схеме электропроводки, которая должна быть у каждого владельца инжекторного ВАЗ-21099.

Начинать поиски неисправности лучше всего с монтажного блока. Для этого снимаем клемму с аккумулятора, открываем крышку и внимательно осматриваем каждый контакт. Если причина обгорания контактов кроется не в блоке, то продолжаем поиски. Еще одним проблемным узлом в схеме электропроводки ВАЗ-21099 с инжекторным двигателем специалисты считают блок предохранителей. Чаще всего эту деталь автомобиля не удается починить, так как вместе с проводкой сгорают и клеммы. В таких случаях блок подлежит замене.

Нередко понять, что проблема кроется в проводке, помогают световые и звуковые приборы машины. Если вы заметили странности в поведении задних стоп-сигналов или магнитолы, то стоит отыскать все ту же схему электропроводки и начать поиски обгоревших проводов.

Отличным сигнализатором о появлении проблемы служит дополнительно установленное световое оборудование. Например, подсветка днища машины при замыкании в проводке вообще перестает функционировать.

Чем опасно короткое замыкания в автомобиле

Как самостоятельно найти короткое замыкание автомобильной проводки

4 Электрооборудование автомобиля и установка бортового компьютера

Автомобиль ВАЗ-21099 с инжекторным двигателем, как и другие модели отечественного производителя, не отличается разнообразием в электрооборудовании. Набор источников и потребителей электроэнергии в машине стандартный – ими выступают аккумуляторная батарея и генератор. В роли потребителей – оборудование двигателя, системы освещения и контрольно-измерительные приборы. Электросхема 99-ой модели выполнена по одноприводному принципу – все минусовые выводы электроприборов присоединены к кузову машины.

Многим владельцам инжекторных ВАЗ-21099 вполне хватает этого стандартного набора. Однако есть и те, кто не желает довольствоваться столь скромным перечнем электрооборудования и дополнительно устанавливает бортовой компьютер. Почему именно это прибор? Ответ очень прост – компьютер позволяет следить буквально за каждым показателем автомобиля и быстро сообщает о поломке. Однако просто купить и установить бортовой компьютер порой бывает не так уж и просто. Причина этому – разнообразие параметров прибора. При покупке компьютера стоит обращать внимание на такие факторы:

Рабочее напряжение. Необходимо выбирать такой прибор, который бы работал при напряжении ниже 10 и выше 14 В;
Разрядность процессора – не ниже 32 бит. Более слабый бортовой компьютер порой не способен отследить ситуацию с показателями машины;
Температура, оптимальная для работы прибора, должна находиться в диапазоне от -10˚ до +45˚С.

Процесс установки бортового компьютера не отнимет много времени. Сначала отсоединяем минусовую клемму от аккумулятора. После этого снимаем заглушку на передней панели салона автомобиля. Далее ищем диагностическую колодку – она должна располагаться под торпедкой со стороны пассажира. Затем берем белый провод с маркировкой «М» и вставляем в соответствующий разъем диагностической колодки. Второй конец провода подсоединяем к разъему «2» колодки переходника. Затем синим проводом с маркировкой «6» соединяем лампу подсветки прикуривателя и колодку переходника. Зеленый провод вставляем в разъем с пометкой «8» колодки переходника. Второй конец провода подключаем к контакту под номером 11 на схеме электроприборов ВАЗ-21099. Затем необходимо соединить 4-клеммную колодку с ответной частью, которая располагается рядом с гнездом аудиосистемы. На финишном этапе монтажа бортового компьютера устанавливаем устройство на его место в передней панели салона.

После этого ожидаем включения прибора и его автоматического перехода в режим ожидания.

Электросхема ВАЗ 2114 инжектор 8 клапанов с описанием

Главная » ВАЗ 2114 » Электрооборудование

Автор admin На чтение 5 мин. Опубликовано 08.10.2021

Содержание

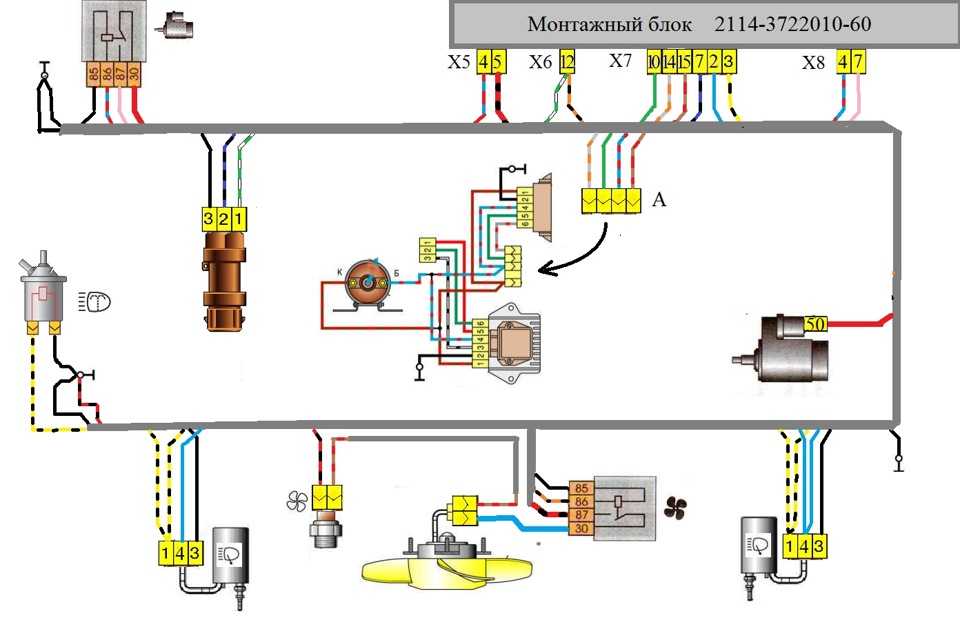

Схема проводки ваз 2114
Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов
Условная нумерация штекеров в колодках
Примечания

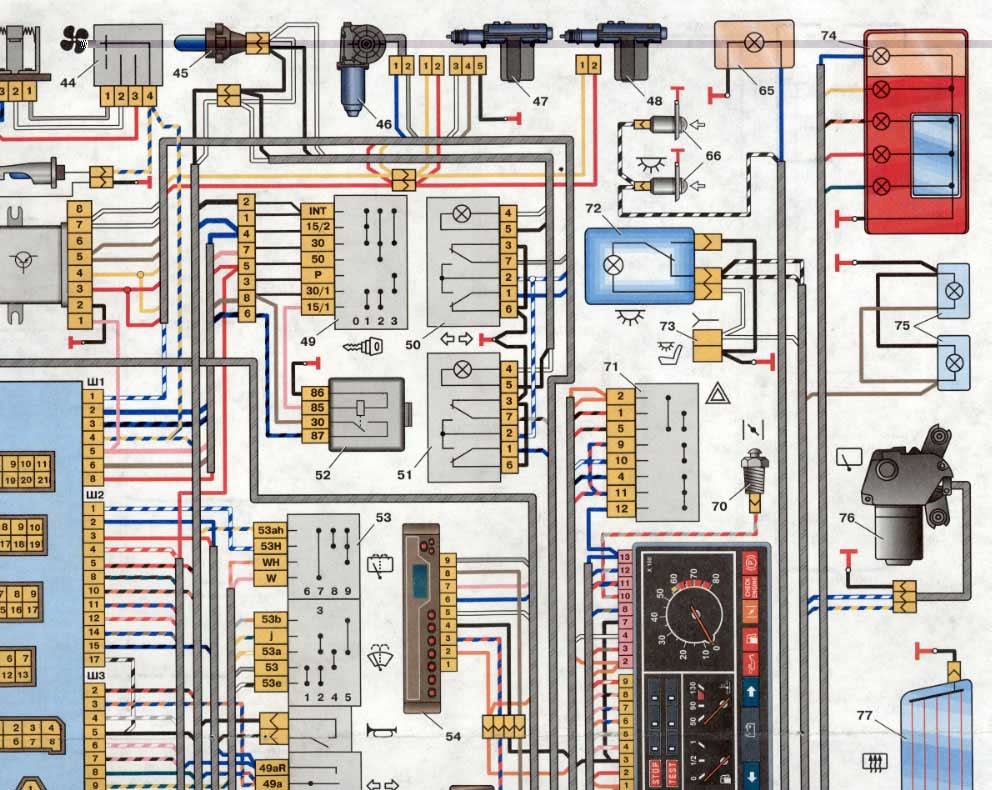

Схема проводки ваз 2114

Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

Номер на схеме	Наименование/описание
1	Блок фар автомобиля
2	Моторедукторы очистителей фар*
3	Фары (осветительные приборы) противотуманные*
4	Температурный датчик окружающей среды
5	Звуковые сигналы
6	Выключатель осветительного прибора моторного отсека
7	Электродвигатель, приводящий в движение вентилятор системы охлаждения
8	Автомобильный генератор
9	Датчик, сигнализирующий о недостаточном количестве масла
10	Датчик, определяющий уровень омывающей жидкости
11	Датчик, определяющий степень износа колодок переднего тормоза
12	Наконечники проводки ВАЗ 2114, которая соединена с общим насосом омывателя стекол **
13	Насос омывателя ветрового стекла автомобиля
14	Насос омывателя фар*
15	Наконечники проводки, необходимые для соединения с насосом омывателя заднего стекла для автомобилей ВАЗ 2113 и ВАЗ 2114
16	Датчик, сигнализирующий о недостаточном давлении масла в системе
17	Осветительный прибор моторного отсека
18	Наконечник кабеля, необходимый для соединения со жгутом проводов системы зажигания автомобилей ВАЗ 2114 с карбюраторным двигателем или со жгутом проводки системы управления двигателем
19	Моторедуктор очистителя ветрового стекла
20	Автомобильный стартер ВАЗ 2114
21
22	Температурный датчик жидкости системы охлаждения ВАЗ 2114
23	Выключатель осветительных приборов заднего хода автомобиля
24	Датчик, сигнализирующий о недостаточном уровне жидкости в тормозной системе автомобиля
25	Аккумуляторная батарея (АКБ)
26	Датчик, сигнализирующий о недостаточном уровне жидкости в охладительной системе автомобиля
27	Реле включения противотуманных осветительных приборов
28	Блок монтажный
29	Выключатель стоп-сигнала автомобиля
30	Розетка для коммутации шнура переносной лампы (штепсельная)
31	Осветительный прибор для шкалы гидрокорректора фар
32	Выключатель лампы сигнализатора стояночного тормоза
33	Колодка для подключения лампы подсветки
34	Выключатель осветителей приборов автомобиля
35	Выключатель подрулевой
36	Устройство отключения аварийной сигнализации
37	Реле обогревательного элемента передних сидений автомобиля
38	Устройство отключения зажигания
39	Предохраняющее устройство цепи задних противотуманных осветительных приборов
40	Предохраняющее устройство цепи обогревательных элементов передних сидений
41	Предохраняющее устройство цепи блокировки дверных замков
42	Осветительный прибор передней пепельницы
43	Реле зажигания автомобиля
44	Устройство для прикуривания сигарет
45	Осветительный прибор вещевого ящика
46	Выключатель осветительного прибора вещевого ящика
47	Электродвигатель вентилятора воздушного отопителя салона автомобиля
48	Дополнительный резистор двигателя вентилятора воздушного отопителя
49	Переключатель вентилятора воздушного отопителя
50	Осветительный прибор переключателя воздушного отопителя салона
51	Осветительный прибор подсветки рычагов воздушного отопителя
52	Моторедукторы системы электронных стеклоподъемных механизмов передних дверей
53	Переключатель электронного стеклоподъемного механизма передней двери (располагается в правой передней дверце автомобиля)
54	Моторедукторы блокировки дверных замков передних дверей
55	Электропроводка, подключаемая к правому переднему громкоговорителю
56	Моторедукторы блокировки дверных замков задних дверей
57	Электропроводка, подключаемая к правому заднему громкоговорителю
58	Устройство для управления блокировкой дверных замков автомобиля
59	Соединяемые с радиоаппаратурой кабеля
60	Выключатель очистителей фар*
61	Выключатель обогревательного элемента заднего стекла
62	Реле включения задних противотуманных осветительных приборов
63	Колодка, подключаемая к обогревательному элементу переднего правого сидения
64	Выключатель задних противотуманных осветительных приборов
65	Выключатель обогревательного элемента переднего правого сидения
66	Выключатель противотуманных осветительных приборов*
67	Выключатель наружных осветительных приборов
68	Выключатель обогревательного элемента переднего левого сидения
69	Колодка, подключаемая к обогревательному элементу переднего левого сидения
70	Кабеля для подключения к переднему левому громкоговорителю
71	Переключатель электронного стеклоподъемного механизма передней левой двери (установлен в левой двери)
72	Переключатель электронного стеклоподъемного механизма передней левой двери (установлен в левой двери)
73	Кабеля для подключения заднего левого громкоговорителя
74	Указатели поворотов боковые
75	Выключатель плафона на стойках передних дверей
76	Выключатель плафона на стойках задних дверей
77	Плафон
78	Плафон индивидуального освещения салона автомобиля
79	Колодка для соединения со жгутом электропроводки бензонасоса автомобиля
80	Выключатель осветительного прибора багажника
81	Комбинация приборов автомобиля ВАЗ 2114
82	Осветительный прибор багажника
83	Блок индикации бортовой системы контроля автомобиля
84	Маршрутный компьютер ВАЗ 2114*
85	Колодка для соединения со жгутом электропроводки системы управления ДВС
86	Задние наружные осветительные приборы
87	Задние внутренние осветительные приборы
88	Колодка для соединения с обогревательным элементом заднего стекла
89	Осветительные приборы номерных знаков
90	Сигнал торможения (дополнительный), который установлен в спойлере автомобиля ВАЗ 2114

Условная нумерация штекеров в колодках

Обозначение	Описание
А	Блок фар и их очистителей автомобиля ВАЗ 2114
Б	Устройства для прикуривания
В	Монтажного блока ВАЗ 2114, комбинации приборов, устройства отключения зажигания ВАЗ 2114, очистителя ветрового стекла и прочих узлов электронного оборудования автомобиля (нумерация аналогична для колодок с другим числом штекеров)
Г	Реле включения задних противотуманных осветительных приборов
Д	Устройство отключения аварийной сигнализации
Е	Моторедукторы электронных стеклоподъемников и блокировочных элементов дверных замков
Ж	Плафона осветительного оборудования салона

Вторые концы белых кабелей в жгуте электропроводки приборной панели сведены в одну точку. К ней подключен выключатель осветителей приборов (за исключением кабеля белого цвета, подключенного к штекеру «4» колодки «Х2» монтажного блока (28) и к блоку индикации бортовой системы контроля (83). Вторые концы кабелей черного цвета также сведены в точки, которые соединены с массой.

Вторые концы кабелей желтого цвета с полоской голубого цвета сведены в точку, которая соединена со штекером «4» колодки «Х1» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей белого цвета с полосками красного цвета сведены в тому, которая соединена со штекером «10» колодки «Х4» монтажного блока автомобиля ВАЗ 2114. Вторые концы кабелей оранжевого цвета сведены в точку, которая подключена к штекеру «3» колодки «Х4» монтажного блока автомобиля ВАЗ 2114.

Примечания

*Могут быть установлены в автомобилях ВАЗ 2115.

**В автомобилях ВАЗ 2115 различной комплектации может быть установлен единственный общий насос омывателя и клапаны электромагнитные омывателей фар и ветрового стекла (также, как на моделях ВАЗ 2108, ВАЗ 2109). Тогда колодки (12) соединяют с насосом омывателя, а кабели, подключаемые насосам (13) и (14), соединяют со соответствующими электромагнитными клапанами.

Оцените автора

Проверка катушки зажигания мультиметром 2109. Как проверить катушку зажигания.

Исправная катушка зажигания ВАЗ 2109 обеспечивает бесперебойную работу автомобиля. При незначительных нарушениях в его функционировании водитель отмечает рывки в начале движения. По мере развития технической неисправности автомобиль хуже заводится, а со временем вообще не может двигаться без посторонней помощи. Избежать неприятных поломок можно, следя за техническим состоянием ВАЗ 2109.

Контроль техники

Даже исправный автомобиль, эксплуатируемый в соответствии с рекомендациями производителя, не заводится в силу различных обстоятельств. Водители, знающие, как проверить катушку зажигания, начнут искать причину неисправности именно там. Проверка технического состояния устройства не требует специальных знаний в области автомеханики. Все начинается с выключателя, который изучается без обязательного демонтажа.

Проверить цепь зажигания ВАЗ 2108 значит определить уровень сопротивления вторичной и первичной обмотки. Не упускайте из виду уровень сопротивления массе. Для этого автомобиль в обязательном порядке обесточивается, иначе велика вероятность получить электротравму. Дальнейший ход действий таков:

снять минус с аккумулятора;
освободить выводы от проводов;

получить набор автоинструментов для ВАЗ 2108;
взять омметр;
убедиться в отсутствии грязи на клеммах;
подключить выходы тестера к низковольтным клеммам;
провести первичный замер уровня сопротивления;
измерить уровень сопротивления вторичной обмотки катушки зажигания ВАЗ 2108;
измерить уровень сопротивления заземления.

Указанная проверка катушки зажигания ВАЗ 2109 или более ранней модели заключается в возможности локализации места неисправности. Достаточно просто следить за показаниями прибора.

Если на одном из этапов стрелка постоянно дергается из стороны в сторону или отражает отклонения от нормы, проведенная проверка катушки зажигания свидетельствует о необходимости ее замены.

Ремонтные работы

Автовладельцы должны знать основные признаки, указывающие на необходимость профилактического осмотра или замены катушки зажигания ваз 2108.

К ним относятся появление сколов, трещин, течи масла или признаки перегрева. Замена требуется, если железный конь вообще отказывается тронуться с места. Для правильного выполнения этой процедуры существует схема, разработанная производителем.

Для начала нужно снять «минус» с клеммы аккумулятора. Затем снимается единственный высоковольтный провод. С помощью гаечного ключа аккуратно открутите 2 гайки, крепящие конец провода. Противопоказаны слишком резкие движения: в ВАЗ 2109, карбюратор может быть поврежден. Как только провода отсоединены от малых клемм, снимаются гайки, крепящие катушку. Только после этого неисправную деталь можно безопасно удалить. Обратное подключение также происходит по заранее утвержденной схеме:

предварительно закрепить катушку на место;
затянуть 2 гайки;
поместите концы проводов на маленькие клеммы;
закрепить стопорными гайками;
подать напряжение на катушку, подключив высоковольтный провод.

Правильность замены проверяется попыткой завести ТС. Перед этим необходимо, как уже было описано ранее, проверить уровень сопротивления на всех элементах. Только при штатных индикаторах допускается поворот ключа в замке зажигания. Несмотря на то, что процедура замены не требует значительных временных и физических затрат, вероятность поломки лучше снизить самостоятельно.

Если в процессе эксплуатации автомобиля мотор стал «троить», снизились его мощностные характеристики, возникли проблемы с запуском силовой установки, то корень зла следует искать в системе зажигания. Если предстоит испытать автомобиль с двигателем карбюраторного типа, то задача упрощается.

На начальном этапе требуется проверить такой элемент низковольтной сети, как катушка зажигания ВАЗ 2106, затем другие элементы системы.

Устройство катушки зажигания

Для проверки этой системы вам понадобится электроинструмент типа мультиметра, а также отвертки с разными наконечниками и плоскогубцы с изоляцией для работы под напряжением. Необходимо соблюдать технику безопасности при работе с системой зажигания, т.к. течет в цепи электричество высокого напряжения. Рекомендуется иметь резиновые перчатки или изолированные плоскогубцы.

Схема катушки зажигания ВАЗ 2106 находится здесь. На рисунке показано подключение катушки зажигания в стандартном исполнении.

Катушка зажигания, цена которой приемлема для большинства российских автомобилистов, имеет артикул 8352.12. и представляет собой бак маслонаполненного типа с магнитопроводом открытого типа.

Штатная катушка зажигания «шестерки», которую несложно купить в любом специализированном магазине автозапчастей, оснащена 3-мя контактными выводами: «В», «К» и выводом для центрального высоковольтного провода. Катушка зажигания подключается следующим образом: плюсовой провод аккумулятора подключается к клемме «В» через контакт замка зажигания. Выходные контакты обеих обмоток катушек зажигания и минусовой провод аккумулятора подключаются к выводу «К» через выключатель.

К выходу высокого напряжения подключены еще одна вторичная клемма и клемма провода высокого напряжения, ведущая к распределительному элементу прерывателя, который при вращении бегунка распределяет ток высокого напряжения на свечи зажигания.

Проверка катушки зажигания на наличие неисправностей

Какие неисправности катушки зажигания ВАЗ 2106 можно определить методом проверки? Если исключить такие дефекты, как неустойчивый контакт изделия с электропроводкой из-за слабого крепления, то основной неисправностью катушки зажигания является слабая искра, которая не может «пробить» зазор более 5 мм. Исправная катушка зажигания в исправном состоянии должна «пробить» зазор около 15 мм. В противном случае «катушка» считается неисправной.

Нормальная проверка катушки зажигания проводится с изделием в электрической цепи автомобиля. Основной целью проводимых мероприятий является измерение показателей сопротивления катушки зажигания ВАЗ «Шоха», а именно измерение значений сопротивления всех обмоток и сопротивления изоляции относительно земли.

Порядок действий:

Отсоедините отрицательный провод от аккумуляторной батареи.
Снимаем элементы проводки с выходных контактов катушки.
Для проведения ремонтных работ необходимо обзавестись набором обычных слесарных инструментов, мегомметром или другим подобным прибором.
Измеряем сопротивление обмотки первичного типа, для этого подключаем контакты мегомметра к клеммам низкого напряжения, которые следует очистить от загрязнений. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно быть 0,43±0,04 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно быть 0,42±0,05 Ом.
Затем проверяем сопротивление обмотки вторичного типа, т.е. концевой выключатель мегомметра подключаем к выводу «В» изделия, а другой вывод подключаем к контакту высокого напряжения. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно быть 4,08±0,40 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно быть 5,00±1,00 Ом.
И на заключительном этапе необходимо проверить сопротивление изоляции относительно земли, т.е. подключаем первый вывод мегаомметра к корпусу изделия, а второй по очереди к трем выходным контактам — 2 канала низкого напряжения и 1 канал высокого напряжения. Все измерения мегаомметра должны быть не менее 50 МОм. При других показателях измерения необходимо заменить изделие.

Что касается катушки зажигания ВАЗ 2106 инжектор, то в моторах этого типа прерыватель-распределитель не применяется. В нем используются 2 катушки зажигания, которые размещены на крышке головки блока цилиндров. Напряжение сети проверяется специальным контроллером. Используется катушка зажигания с номерами деталей 3012.3705 или 406.3705.

Чаще всего эти изделия выходят из строя из-за перегрева или короткого замыкания между витками обмоток, из-за работы силовой установки с чрезмерными свечными зазорами в сторону увеличения, либо отсутствием контактов в места соединения высоковольтных проводов.

Проверка катушек без разборки осуществляется 2-мя способами. Для их проведения вам понадобится мегомметр и набор ключей:

Первый способ. С рабочей свечи снимаем наконечник, устанавливаем в него другую свечу, подводим к корпусу блока и запускаем с помощью стартера. Если искра есть, то изделие исправно.
Второй способ. Проверка осуществляется специальным прибором для диагностики наличия свечи. Отсоединяем от изделия высоковольтные высоковольтные провода и подключаем прибор для диагностики. Проворачиваем коленчатый вал агрегата с помощью стартера, при этом в разрядном устройстве электроприбора должна появиться искра.

Проверка изделия замером зазора высоковольтного провода до «земли» не проводится, т.к. может выйти из строя контроллер.

При возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099, как слабая искра, неустойчивая работа на холостом ходу, невозможность регулировки оборотов холостого хода, затрудненный пуск или провалы и рывки при запуске выключенных и в движении и т.д., имеет смысл проверить работоспособность катушки зажигания.

Необходимые инструменты

— накидной или рожковый ключ на 8 мм

— тестер (мультиметр или аналогичный прибор) с режимом омметра

Подготовительные работы

Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая ее с автомобиля.

— снять минусовую клемму с аккумулятора

— отсоединить высоковольтный провод от катушки зажигания

— отсоединить провода, идущие к двум клеммам катушки

Для этого ключом на 8 мм открутите гайки крепления проводов к клеммам «К» и «В». Отсоединяем провода, запоминая их положение, чтобы не перепутать при установке обратно.

Проверка катушки

—

— Проверить правильность первичной обмотки катушки зажигания

Для этого один щуп тестера подключаем к выводу «В», второй щуп к выводу «К» — вывод первичной обмотки. Включаем прибор в режим омметра. Сопротивление исправной первичной обмотки катушки зажигания должно быть близко к нулю ( 9 Ом).0123 0,4–0,5 Ом ).

— Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания

Для этого один щуп тестера подключаем к выводу «В» катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. Для исправной вторичной обмотки должно быть 4,5 — 5,5 кОм .

— Проверка исправности изоляции (наличие короткого замыкания)

Для этого один щуп тестера подключаем к выводу «В» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень высоким — 50 мОм .

Если хотя бы одна из трех проверок показывает неисправность, то катушку зажигания следует заменить.

Примечания и дополнения

— Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099, могут быть двух типов: сухие с замкнутым магнитопроводом (3122.3705) и маслонаполненные с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЭ1721 ). Сопротивления обмоток у них немного отличаются. Катушка 3122.3705 — первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и др. — первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Замеры проводились при +25 гр.

авторОпубликовано

Изучаем схему катушки зажигания автомобиля ВАЗ 2106

Иногда автомобилистам приходится сталкиваться с такой ситуацией: «шестерка» не заводится со стартера. Как правило, проблема в системе зажигания, точнее в выходе из строя какого-то элемента этой системы. Первым делом нужно проверить канал подачи тока на центральный провод прерывателя-распределителя, или, как его называют в быту, распределителя.

Проверка катушки зажигания

Для этого необходимо снять центральный провод с прерывателя-распределителя, подвести его к корпусу двигателя и провернуть стартером, при этом должна появиться искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем исправную свечу зажигания, и подводим ее контактом к «массе» и делаем попытку запуска двигателя. При этом искра должна идти от провода на массу. При его отсутствии причиной станет неисправность такого элемента системы, как катушка зажигания ВАЗ 2106, которая играет важную роль в работе автомобиля.

При осмотре необходимо соблюдать технику безопасности и работать в защитных диэлектрических резиновых перчатках. В «шестерке» с одинаковым успехом применяется как система зажигания с использованием контактов, так и система без использования контактов трамблера, соответственно используется разная катушка ВАЗ 2106 в зависимости от типа системы зажигания.

Проверка этих видов зажигания осуществляется практически по одинаковым параметрам. В этом случае проверяем систему мультиметром. Необходимо помнить, что в схеме подключения катушки зажигания ВАЗ 2106 напряжение на участках цепи достигает от 24 тысяч до 40 тысяч вольт. При малом токе в системе это не опасно для жизни, но удар током может быть очень чувствительным.

Важно: В целях безопасности рекомендуется иметь в автомобиле дополнительную катушку зажигания и распределительный конденсатор. Эти элементы системы довольно часто становятся причиной выхода системы из строя, и ремонту такие изделия не подлежат. Если эти компоненты неисправны, запустить двигатель невозможно, а заменить их несложно. В крайнем случае при отсутствии штатной продукции временно возможна установка аналогов от других моделей ВАЗ.

Схема катушки зажигания ВАЗ 2106

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, заполненный специальным маслом, с магнитопроводом открытого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 – генератор; 2 — замок зажигания; 3 — распределитель; 4 – кулачок распределителя; 5 — свечи; 6 — катушка зажигания; 7 — батарея.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

На начальном этапе необходимо выяснить, как «приходит» ток на катушку зажигания, для чего: включить зажигание и измерить напряжение мультиметром с зажигание на контакте В+ изделия и массе, которая должна быть 12 В. Если напряжения нет, то причина в блокировке зажигания.
Для запуска «двигателя» в аварийном режиме необходимо подключить плюсовой провод от аккумулятора к креплению В+ «катушка». Если ток «приходит» на катушку зажигания при отсутствии искры, то необходимо проверить сопротивление обеих цепей (обмоток) изделия.
Для измерения значений сопротивления первичной обмотки «крокодилы» мультиметра подключаются к 2-м контактам катушки по бокам изделия, при этом мультиметр должен выдавать значения измерения 3-4 Ом.
Для измерения значений сопротивления вторичные обмотки мультиметра подключаются следующим образом: первая к основному выходному контакту катушки, а вторая к боковому контакту, при этом измеритель должен выдавать значения измерения 7-9 кОм .

При исправной катушке зажигания ВАЗ 2106, цена которой приемлема для многих автомобилистов, причина в основном кроется в прерывателе-распределителе. Запрещено допускать длительную проверку на «пробег» искры между проводкой и массой, это может спровоцировать дефект «катушки». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Неисправности катушки зажигания ВАЗ 2106

Имеются отдельные неисправности катушки зажигания, которые приводят к замене изделия. К ним относятся внешние механические деформации изделия и обрывы витков катушки. К неисправности катушки зажигания ВАЗ 2106 относят состояние, когда катушка зажигания нагревается до высокой температуры.

Небольшой нагрев изделия — обычное состояние этой детали при включенном зажигании и замыкании контактов трамблера при контактной системе зажигания. В случае сомнений в работоспособности этой части системы зажигания рекомендуем проверить катушку на сопротивление обеих обмоток изделия.

На заднеприводных автомобилях классического семейства с карбюраторным двигателем катушка зажигания (в автомобильных кругах ее часто называют «катушка») устанавливается в моторном отсеке на левом крыле и закрепляется двумя гайками.

На более поздних инжекторных модификациях (ВАЗ 2107 инжектор) устанавливается модуль зажигания, закрепленный на блоке цилиндров.

Перед тем, как принять решение о замене катушки, следует убедиться в ее неработоспособности, иначе ремонт может оказаться бесполезным, а деньги будут выброшены на ветер.

Способы проверки катушки зажигания

Самый простой, не требующий специальных инструментов, но небезопасный способ. Снимаем центральный высоковольтный провод и прокручиваем двигатель поворотом ключа зажигания. При этом снятый провод прислоняем к земле или кузову автомобиля. Если искра есть, то катушка исправна. Вам может понадобиться помощник для этой операции.

Второй способ, также более точный, заключается в измерении сопротивления обмоток катушек с помощью измерительного прибора-мультиметра или «в народе» с помощью тестера.

Зачищаем контакты катушки (шпильки на корпусе). Первая проверка – сопротивление первичной обмотки. Для этого подключите омметр к двум шпилькам и проведите измерения. В зависимости от типа проверяемой катушки сопротивление должно быть в следующих пределах: катушка 2101-2107 В-117А = 3-3,5 Ом; катушка 2108-099 027.3705 = 0,45-0,5 Ом.

Затем проверяем сопротивление в цепи вторичной обмотки. Один вывод тестера подключаем к центральному выводу высоковольтного провода, а второй вывод щупа оставляем на выводе первичной обмотки. При этом сопротивление рабочей катушки должно быть следующим: В-117А = 7,4-9.2 кОм; 027,3705 = около 5 кОм.

Как заменить катушку зажигания на новую?

1) Снимите высоковольтный провод с крышки катушки.

2) Ключом на 8 отвернуть гайку с клеммы, отмеченной на крышке катушки буквой «В», и снять наконечники зеленого и коричневого проводов. Чтобы не потерять мелкие орехи, рекомендуем приживить их на место.

3) Аналогично отсоедините синий провод с черной полосой от выхода, обозначенного буквой «К».

Если цвета проводов окажутся разными, а это возможно, пометьте их положение перед отсоединением. От вывода «Б» провод укладывается в жгут проводов, от вывода «К» — один подключается к выводу распределителя зажигания, второй идет в жгут проводов.

4) Ключом на 10 отверните гайки крепления катушки на три-четыре оборота.

5) Снимаем с машины.

Новую катушку устанавливаем в обратном порядке, соблюдая записанный порядок подключения проводов.

Модели, производители, цены на катушки

На прилавках автосалонов представлено несколько моделей катушек зажигания. Для «классики» (2101-2107) — В-117А , а для автомобилей ВАЗ восьмого семейства (2108-21099) — 027. 3705 .

В основном все катушки отечественного производства, фирм-производителей: АТЭ-2, Цитрон, Старый Оскол. Самыми качественными, по многочисленным отзывам, являются катушки от производителя ЗАО СОАТЭ, г. Старый Оскол.

Средняя цена новой «катушки» в Москве и Московской области около 400-500 руб.

Не работает топливный насос ваз 2107 инжектор. Главное реле не включается

При включении зажигания на автомобилях с инжекторным двигателем питание подается на соответствующий вывод контроллера, подключенного к замку зажигания. Это питание является сигналом включения главного реле, через которое подается питание на форсунки, катушки зажигания (модуль зажигания), реле топливного насоса и так далее. То есть, если неисправно реле или цепь его включения, двигатель не запустится. Как устранить неисправность, если двигатель не заводится из-за главного реле. Во-первых, найти место для его установки на автомобиле. В основном он устанавливается рядом с реле топливного насоса и реле вентилятора охлаждения радиатора.

Туда же устанавливаются предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ — 2107, ВАЗ — 2109 и его модификациях находится на полке под бардачком или под ним. На автомобилях марки ВАЗ — 2110 и им подобных — под боковину консоли отопителя, со стороны пассажира. На автомобилях ГАЗ они обычно располагаются под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо проверить наличие питания на выводах 85 и 86 гнезда главного реле контрольной лампой, подключенной к минусу. При использовании контрольной лампы ее ток потребления не должен превышать 0,25А, в противном случае возможно повреждение контроллера. Если контрольная лампа не горит ни на одном выходе, то реле не получает питание. Это может быть вызвано перегоревшим предохранителем или оборванным проводом питания. В случае, когда на одном выводе лампа горит ярко, а на втором накаливания, и при этом возможно срабатывание реле, выньте реле из розетки и соедините выводы 85 и 86 с контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его блоком. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях ВАЗ эти провода крепятся с торца ГБЦ над термостатом, а на автомобилях ГАЗ — к шарнирной шпильке ресивера и впускного коллектора в районе четвертого цилиндра. Если провода в порядке, но реле не включается, неисправен контроллер. Например, на автомобилях Волга частая неисправность в этом случае, это обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае, если при включении зажигания раздается щелчок и реле срабатывает, то необходимо проверить подачу питания на клеммы 87 и 30. Для этого прикоснуться к клемме 87 контрольной лампой, подключенной к минус. Если контрольная лампа не загорается, то возможные неисправности Это может быть перегоревший предохранитель или обрыв провода. В случае, когда на клемме 87 есть плюс, а при включенном реле нет клеммы 30, значит, подгорели контакты реле и его следует заменить. На автомобилях ВАЗ можно использовать подходящее реле из монтажного блока, например, реле включения сигналов, ближнего или дальнего света фар и так далее.
При устранении неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке нередко в цепь реле включается реле блокировки, разрывающее его силовую цепь при срабатывании сигнализации.

Топливный насос является ахиллесовой пятой всех автомобилей отечественного производства. Практически на каждом ВАЗе или Москвиче водитель хоть раз сталкивался с проблемой отсутствия подачи топлива в двигатель. То мембрана растянется, то его производительность упадет из-за перегрева насоса, то выйдет из строя приводной шток механического насоса, казалось бы, за столько лет удалось довести этот узел до совершенства. И как показалось производителю, он сумел найти выход из этой ситуации и начал устанавливать на автомобили электрические топливные насосы, но как показывает практика, ситуацию это не спасло, а можно сказать только усугубило.

Если раньше водителю было достаточно открыть капот и отремонтировать или заменить неисправный топливный насос, то теперь ему приходится прозванивать жгут проводов и контакты реле, разбросанные по всему кузову автомобиля. Для облегчения поиска неисправности мы решили написать эту статью, которая поможет владельцу ВАЗ 2107 возобновить подачу бензина в двигатель.

Первое на что нужно обратить внимание — помните, может в вашем автомобиле стоит охранная система которая блокирует работу помпы в активном состоянии, такая ситуация не редкость когда половина автомобиля разобрана и проблема кроется в сигнализация или самодельное противоугонное устройство.

Схема подключения бензонасоса ВАЗ 2107

На самом деле схем подключения в интернете много, но по неизвестным нам причинам они настолько неинформативны и запутаны, что обычному человеку очень сложно разобраться Это. Поэтому мы решили, что стоит нарисовать его в более доступном и наглядном виде:

Из него уже можно понять, где искать неисправность.
Итак, со схемой мы ознакомились, теперь опишем действия водителя, если после поворота ключа или во время движения перестал работать электробензонасос:

1. Нужно проверить электромагнитное реле REL1, в семерке это реле находится в районе бардачка, кроме этого реле на монтажной плате есть еще два реле, но они нам не нужны Cегодня. Поэтому откручиваем фиксирующую планку и начинаем проверять среднее реле:

А) находим толстый розовый провод и включаем зажигание, если с проводом все в порядке то на нем должно появиться напряжение +12 Вольт (терминал 30). Если напряжение приходит, то берем провода от тестера и замыкаем на серый (пин 87). Если насос не работает, то проблема не в нем и тогда переходим к следующему пункту «Б», а если он работает, то переходим к пункту «Г».

Б) перебираемся в багажник, находим расположение бензонасоса и проверяем две «фишки» черного цвета — более вытянутую и белую, которая находится непосредственно на бензонасосе ВАЗ 2107. Инженеры, разрабатывавшие бензонасос, должны иметь вкладывать в его конструкцию некий скрытый смысл, ведь в 90 % поломок помпы виноват именно белый разъем, до которого нереально дотянуться, не разбирая помпу. Если все-таки вы дошли до этого момента, то советуем заменить белый разъем на соединение обычной пайкой. Сама причина выхода из строя белого разъема кроется в просчете нагрузки: через этот контакт протекают значительные токи, а сам контакт небольшой по площади и со временем просто перегорает. Если с этими разъемами все в порядке, переходим к следующему шагу.

В) проверяем целостность и надежность контактов «массы» — это черный провод, конец которого присоединяется к нижним точкам багажника с помощью самореза.

Г) проверяем питание на катушке реле 1, если оно приходит, но не работает бензонасос — реле подлежит замене.

Если нет питания, то надо сделать так, чтобы на реле не приходил плюс или минус. На тонком черно-сером проводе должен быть минус, если минус пропал, а провод цел, то рекомендуем обратиться на СТО, так как своими силами сделать это скорее всего не получится. Если плюса или минуса нет, то последовательно прозваниваем предохранители F1, F2, F3.

Надеемся, что наша статья и фото помогли найти неисправность в цепи управления и питания топливного насоса на ВАЗ 2107.

Наши читатели часто обращаются к нам с проблемами, которые возникают у них при обслуживании и эксплуатации. Средство передвижения. В последнее время стало поступать много вопросов типа «…не работает топливный насос ВАЗ 2109 инжектор. Что делать?». Постараемся внимательно проанализировать данную неисправность и найти пути ее устранения.
В случае, когда стартер автомобиля «крутит» нормально, но двигатель не заводится, необходимо проверить исправность топливного насоса включается.На автомобиле российского производства работу этого устройства можно услышать прямо из салона — по звуку, который идет из-под заднего сиденья.Если при включении зажигания вы не услышали характерного «гудения» от багажник автомобиля, то нужно будет проверить целостность предохранителей, работу реле системы управления двигателем (главного) и реле бензонасоса.

Проверка предохранителей

На автомобилях ВАЗ моделей 2107, 08 и 09 предохранители и реле расположены на полке под бардачком. В «десятом» семействе их придется искать со стороны пассажирского сиденья, под боковой крышкой в консоли печки. Другой отечественный производитель – ГАЗ – прячет предохранители под капот автомобиля, размещая их со стороны пассажира на передней стенке салона. Убедившись, что целостность этих деталей в порядке, переходим к следующему этапу ремонтных работ.

Проверка реле

Если не работает основное реле, нам нужно будет проверить цепь на его включение. Если он включается, но реле насоса нет, то придется проверить наличие питания на клеммах №86 и 85. Чтобы определить, почему не работает бензонасос ВАЗ 2110, 2109 и т.д., будем нужно одно простое устройство — контрольный свет, который можно сделать самому. При использовании лампы помните, что потребляемый ею ток не должен превышать 0,25А. Подключим один вывод устройства к «минусу» контроллера, а другой по очереди подведем к разъемам. Возможные результаты нашего «исследования»:
1. Свет не горит. Это означает, что на топливное реле не подается электропитание. Причиной неисправности может быть обрыв участка электроцепи или перегоревший предохранитель.
2. При проверке одного из разъемов лампочка горит ярко, а другой тускло мерцает. Вытащите реле из колодца, а контакты 85-86 соедините с выводами контрольной лампы. Включите зажигание. Если лампочка загорается, но через 30 сек. погаснет, это будет означать слабый контакт между колодцем и реле. Если лампа вообще не загорается, то в цепи регулятор-топливное реле имеется обрыв или неисправен контроллер.
Есть еще проблема — реле бензонасоса ВАЗ 2110 включается, но само не работает. Как быть в этой ситуации?
Проверка клеммы №87 реле бензонасоса. Если при касании клеммы лампа загорается, продолжаем проверку, сняв контакты №30 и 87 с колодки и соединив их между собой с помощью перемычки. Так мы убедимся, что блок исправен, а причиной поломки является реле. Лампочка не загорелась? Это значит, что нам нужно заменить предохранитель или восстановить целостность проводки в цепи.
Но что делать, если насос не запускается? Не снимая перемычек с контактов № 30 и 87, один из выводов контрольной лампы соединить с «минусом», а другой с проводом, который подключен к блоку. Если топливный насос (форсунка) ВАЗ 2110 погружного типа, который входит в состав топливного модуля — отсоедините разъем и прикоснитесь клеммой лампы непосредственно к каждому толстому проводу. Если при касании одного из проводов лампа не загорится, это будет означать, что в цепи реле — помпы или модуля — обрыв, который необходимо устранить.
Тестируем устройства выносного типа таким образом: клемму контрольной лампы присоединяем либо к толстым проводам, либо к самому разъему. Если он загорается, снимите вторую клемму с массы и подключите ее ко второму разъему помпы. Лампа не горит — плохой контакт между «минусом» («массой» кузова автомобиля) и самой помпой или обрыв цепи.
Надеемся, что данная статья сможет существенно помочь в решении вашей проблемы, ведь ее информативность проверена на одном из наших друзей. Молодой человек даже не знал, где находится реле бензонасоса (форсунки) ВАЗ 2107, хотя владел этим автомобилем более трех лет. Прочитав обзор, самостоятельно разобрался в вопросе, однако ни один из предложенных нами методов тестирования не помог ему выявить причину неисправности. Это могло означать только одно – насос не работает, потому что вышел из строя его электродвигатель, и в этом случае деталь нуждается в замене.

Все в принципе не сложно. Снял бензобак для удобства и спасения от холода и принес домой.
Для начала снимаем все трубки (ключами на 17 откручиваем 2 основных бензошланга и вручную отсоединяем 2 трубки для сброса давления) и колодку с проводами питающими сам мотор.

Далее ключом на 7 откручиваем 8 гаек крепления фланца бензонасоса к бензобаку и вынимаем весь хрен в сборе. Далее снимаем фильтр 2-мя отвертками (прикладываем усилие и смело оттягиваем назад, сидит плотно), затем снимаем фиксатор мотора и вынимаем. Самое напряжное это снять трубку, ее надо греть от помпы. Я просто отрезал его.

Вот и сам насос.

Далее важный нюанс по замене бензонасоса на новый. Нужно смотреть номер и модель своего насоса и искать такой же, или аналог, которым его можно заменить. Это нужно для стабильной работы системы и неправильный выбор насоса может привести к неправильному напору, повышенному расходу и т.д. у меня был Бош 0 580 454 035 заменил его на российский аналог СОАТЭ 60.1139 ст. Оскол.
Далее собираем все обратно, замачиваем шланг в кипятке на 1-2 минуты и быстро одеваем на насос, вставляем в гнездо на кронштейне и надеваем защелку и желательно поставить новый сетчатый фильтр , цена его 25 руб. Получаем готовую конструкцию.

Смотрим, в норме ли прокладка между фланцем и баком, оставляем (купил новую и в итоге оставил старую, она была в норме). Ставим всю хрень в бензобак, прикручиваем 8 гаек и несем устанавливать бак в машину. При установке бака есть нюанс, есть 2 железных хомута, когда ставишь на место, держите внутренний хомут так как он легко вылетает из паза, а чтобы поставить на место, придется снимать танк. Прикручиваем все шланги и вставляем блок на место.
Далее при желании измерьте давление в топливной рампе. Купил штатный ВАЗовский датчик уровня топлива. Давление при работе двигателя с обраткой должно быть в пределах 2,3-2,5 балла, а при повороте ключа зажигания, когда насос качает перед запуском двигателя, 2,8-3,0. Всем удачи и поменьше поломок)

В ВАЗ 2109 схема подключения панели приборов отличается на высокой торпеде

В ВАЗ 2109 схема подключения панели приборов состоит из трех групп штекеров в моделях с высокая торпеда выпускалась после 1996 года и две на старых машинах. Все приборы собраны в комбинацию и расположены со стороны водителя, справа от руля. Во время вождения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

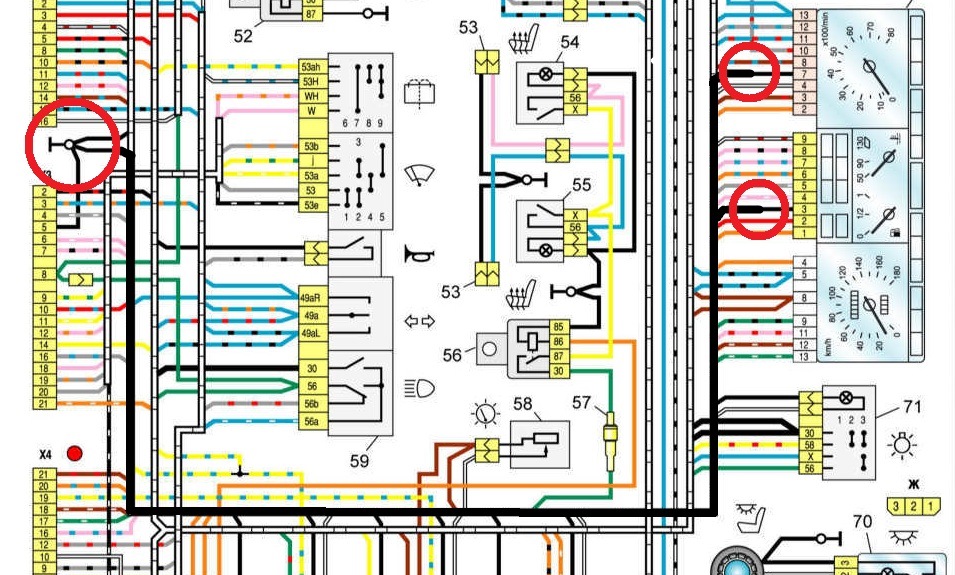

Схема подключения приборов на панели

В ВАЗ 2109 электрические схемы размещены на печатной плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы вилок можно условно разделить на:

освещение, размеры;
характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка имеет номер 1, затем нумерация продолжается вниз по правой стороне, цифры продолжаются сверху по левой стороне. Клеммы BSC расположены горизонтально и пронумерованы слева направо, 2-5 верхний ряд, 6-9нижний.

В приборных цепях с евроверсией торпеды и высокой, разъемные колодки расположены горизонтально. Если смотреть из багажника, то вверху БСК, справа 13 розеток освещения, слева индикаторы работы узлов.

Бортовая система управления

БСК создавалась на автомобилях с высокой модификацией торпеды и вариантом евро. Помогает контролировать состояние тормозных колодок и уровень жидкости в агрегатах во время движения. Датчики уровня выведены на панель:

тормозная жидкость;
;
;
стирка.

Дополнительно реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В обычном состоянии индикаторы не горят и не обращают на себя внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимуму для нормальной работы того или иного агрегата. Меры нужно принимать немедленно, так как запаса на сигнал лампы приборной панели нет.

Бортовая система мониторинга значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не исключает необходимости перед выездом из гаража проверять уровень масла и тормозной жидкости, регулярно профилактировать тормоза и менять накладки до их износа.

Основные индикаторы

ВАЗ 2109 имеет приборную панель, электрическую схему на плате, имеет разъемы выходных штекеров разного цвета. К красному подключены датчики, которые являются наиболее важными для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

уровень топлива в баке;
состояние стояночного тормоза;
положение воздушной заслонки карбюратора;
Аварийное давление в системе;
уровень заряда батареи;
впрыск топлива;
тахометр.

В эту группу разъемов подключаются как лампа указателей поворотов справа, так и резисторы. У более старых моделей до 1995 года, Ваз 2109, электрическая схема не имеет разъемов БСК, поэтому схемы распределения ламп несколько отличаются и включают в себя некоторые лампы аварийного и контрольного освещения, уровня тормозной жидкости и сигнализации.

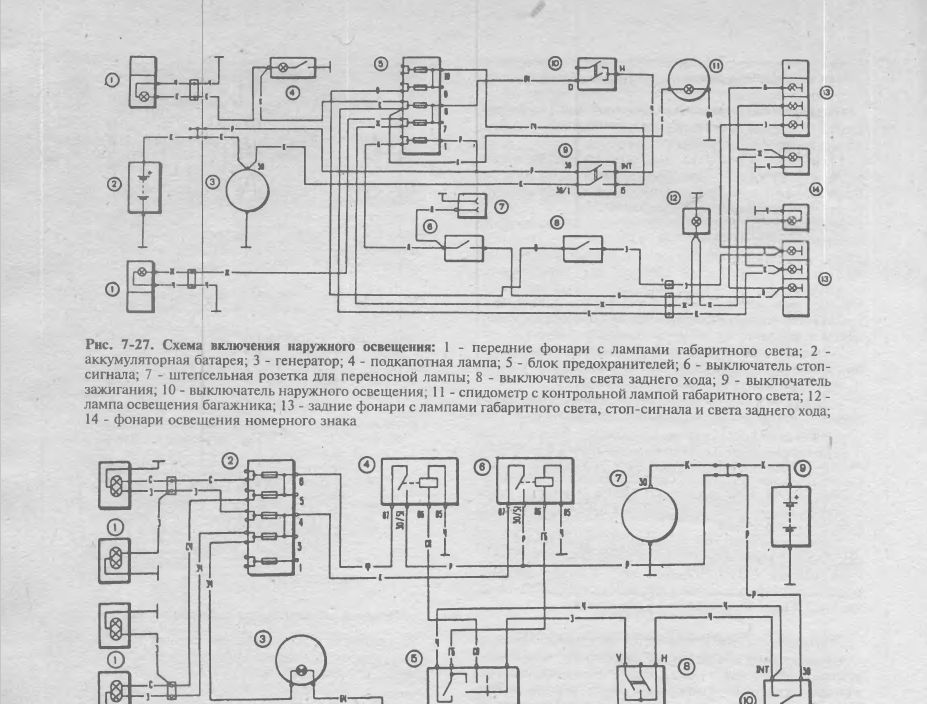

Световые приборы и габариты

К белому разъему выходных штекеров подключаются в основном датчики, сигнализирующие о работе осветительных приборов, это светильники:

наружного освещения;
противотуманные фары;
размеры;
аварийное освещение;
дальний свет;
указатели поворота;
остановок;
фары для движения задним ходом;
обогрев заднего стекла.

В эту группу разъемов также входит подключение индикаторов непристегнутых ремней безопасности и регулировки токсичности впрыска, индикаторов включения левых поворотов в момент начала движения.

Отличия бортов разных моделей

Фото бортов с низкой и высокой торпедами отличаются расположением прорезей, ориентированных вертикально и горизонтально. Автомобили, выпущенные до и после 1996 года, схема электропроводки ВАЗ 2109 существенно не отличается вне зависимости от модели. Они идентичны модификациям ВАЗ 2108 и ВАЗ 2109.9. На более ранних платах лампы стояночного тормоза и вольтметра ставятся отдельно.

Скорость движения

Прибор скорости движения — спидометр, относится к важнейшим показателям. Помимо скорости движения, он также показывает пройденный путь. На моделях до 1995 года это в основном только общий пробег. Более поздние модели имеют счетчик длины суточного пробега и кнопку, позволяющую его обнулить.

При неисправности спидометра необходимо проверить крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по этому ремонту небольшая, поэтому лучше сразу обращаться к специалистам.

Ремонт электрической цепи

В ВАЗ 2109 схема питания построена на общих принципах подключения. Плюс идет от аккумулятора у всех устройств. Минус по каждому суммируется отдельно, от узла, работа которого сигнализируется определенной лампочкой. Большинство поломок можно устранить своими руками.

Любое видео подскажет, что при выходе из строя нескольких индикаторов следует начать с проверки исправности предохранителей. Открыв капот, вы увидите справа под ним черный ящик со схемой расположения каждого конкретного прерывателя. Выберите правильный предохранитель и замените его.

Перед началом ремонта помните, что инструкция по работе с электрическими цепями, независимо от напряжения и силы тока, требует отключить питание и разрядить имеющиеся конденсаторы. Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и полностью спалить всю плату.
