Обзор видов динамометрических ключей — сравнение, разновидности, видео, устройство и конструкция (схема)

На сегодняшний день для всех слесарно-монтажных резьбовых соединений требуется соблюдение определённого крутящего момента затяжки. Для решения данной задачи существуют специальные Динамометрические ключи, которые способны передать на крепеж необходимый момент силы. В данной статье рассмотрим, какие бывают динамометрические ключи.

Виды динамометрических ключей

Разновидности динамометрических ключей:

• Стрелочный;
• Предельный (щелчковый);
• Цифровой.

Как выглядит динамометрический ключ

Каждый вид инструмента имеет свои конструктивные особенности, плюсы и недостатки. Рассмотрим детально каждую группу.

Обзор устройства динамометрических ключей

1. Самый простой вариант. Принцип его работы устроен на изгибе рычага со шкалой и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

• Низкая стоимость;
• Начало контролируемого диапазона динамометрических ключей от 0 Нм;
• Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

• Низкая точность;
• Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
• Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по стрелке;
• Отсутствует храповый механизм, как у трещотки. Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

Устройство, конструкция и схема

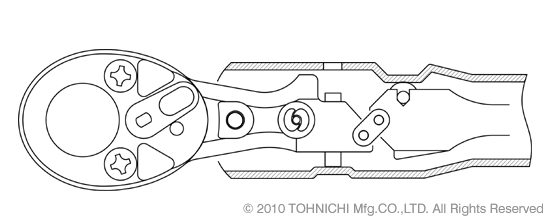

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной трещотки. С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Динамометрический ключ с трещоткой удобен в работе, так как необходимо просто закручивать соединение до щелчка.

Устроены таким образом, что имея ремкомплекты и запасные части могут быть отремонтированы. Как правило, схема конструкции определенной модели прилагается к инструменту.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов: 1/4, 3/8, 1/2, 3/4, 1 и 1 1/2 дюйма.

Плюсы:

• Погрешность не выше 4%;
• Простота работы обеспечивается наличием храпового механизма;
• Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
• Удобно использовать в труднодоступных местах;
• Ремонтопригоден;
• Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

• Требуют проверки и калибровки;
• Храповый механизм трещотки может выйти из строя, но на некоторые модели имеются специальные ремкомплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей для автомобиля и не только, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к механическим динамометрическим ключам, которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к шкальным динамометрическим ключам.

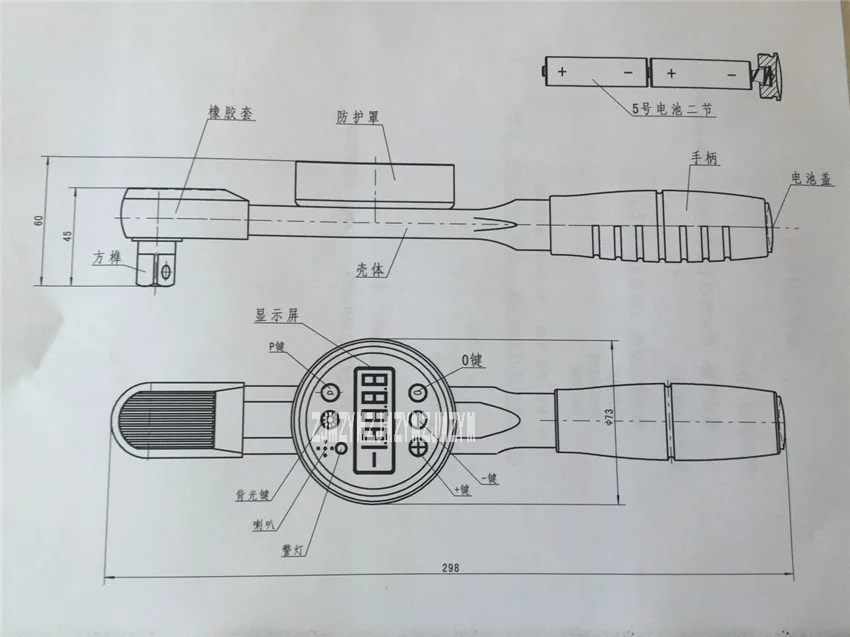

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного динамометрического ключа. Погрешность ключа минимальна за счет электронной “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

• Вывод значений крутящего момента в разных значениях силы;
• Световая и звуковая индикация;
• Высокая точность;
• Возможность замерить крутящий момент у уже закрученного соединения;
• Двухстороннее действие: “по” и “против” часовой стрелки;
• Не требует регулировки;
• Удобство работы за счет храпового механизма;
• Сохранение значений в память.

Недостатки:

• Высокая стоимость;
• Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.

Видео обзор динамометрических ключей

Сравнение динамометрических ключей

Вид ключа	Погрешность	Наличие трещетки	Звуковая индикация	Двухстороннее действие	Работа в труднодоступных местах	Регулировка
Со стрелкой	5-20%	нет	нет	да	нет	не регулируется
Щелчковый	4%	да	да	у некоторых моделей	да	1 раз в год или чаще
Цифровой	2. 5%	да	да	да	да	не нужно

Сравнив модели, можно сказать, что самыми популярным инструментом данного направления являются предельные щелчковые динамометрические ключи. Самую высокую точность (минимальную погрешность) имеют электронные динамометрические ключи, но стоимость таких моделей может в несколько раз превышать цену обычных ключей. Поэтому если при работе с ответственными резьбовыми соединениями требуется минимальная погрешность, то стоит рассматривать второй или третий тип ключей. При этом сравнивая одинаковые виды ключей, необходимо учитывать конструктивные особенности каждой модели. Например, для обзора динамометрических ключей на нашем сайте используйте функцию — «Сравнение».

Для повышения точности при работе с большинством размеров и видов резьбовых соединений, наша компания рекомендует приобретать ключи с перекрытием моментов затяжки.

Другие статьи

• Как и какой выбрать динамометрический ключ
• Как пользоваться динамометрическим ключом

Устройство, назначение и выбор динамометрического ключа для автомобиля

У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

• Назначение динамометрического ключа и его устройство
• Какими бывают динамометрические ключи
• На что обратить внимание при покупке
• Как правильно пользоваться ключом и как его проверить

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

• стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

• предельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%). Является самым распространенным в использовании как профессионалами, так и любителями.

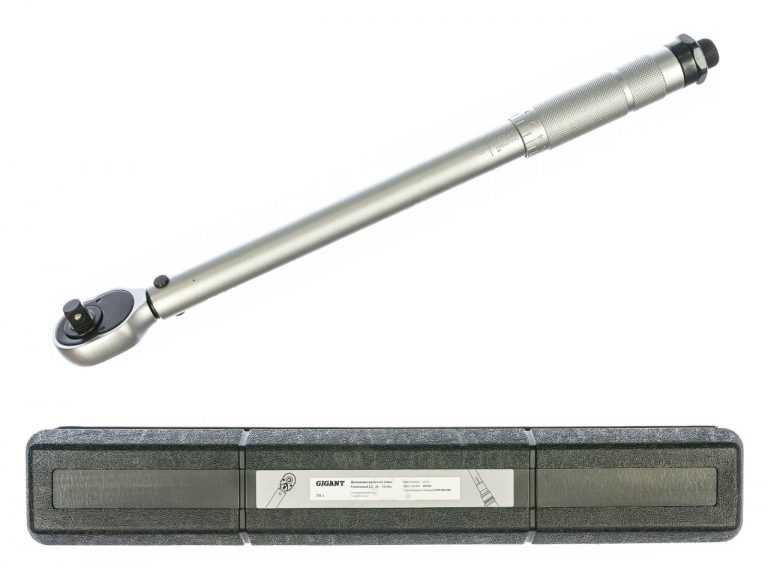

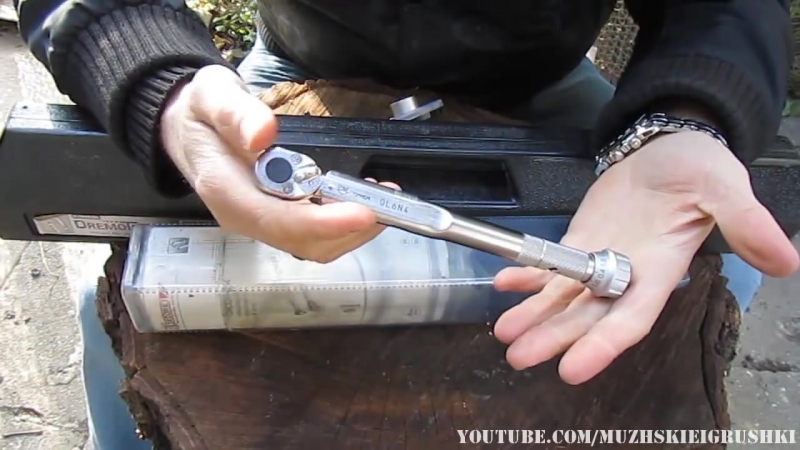

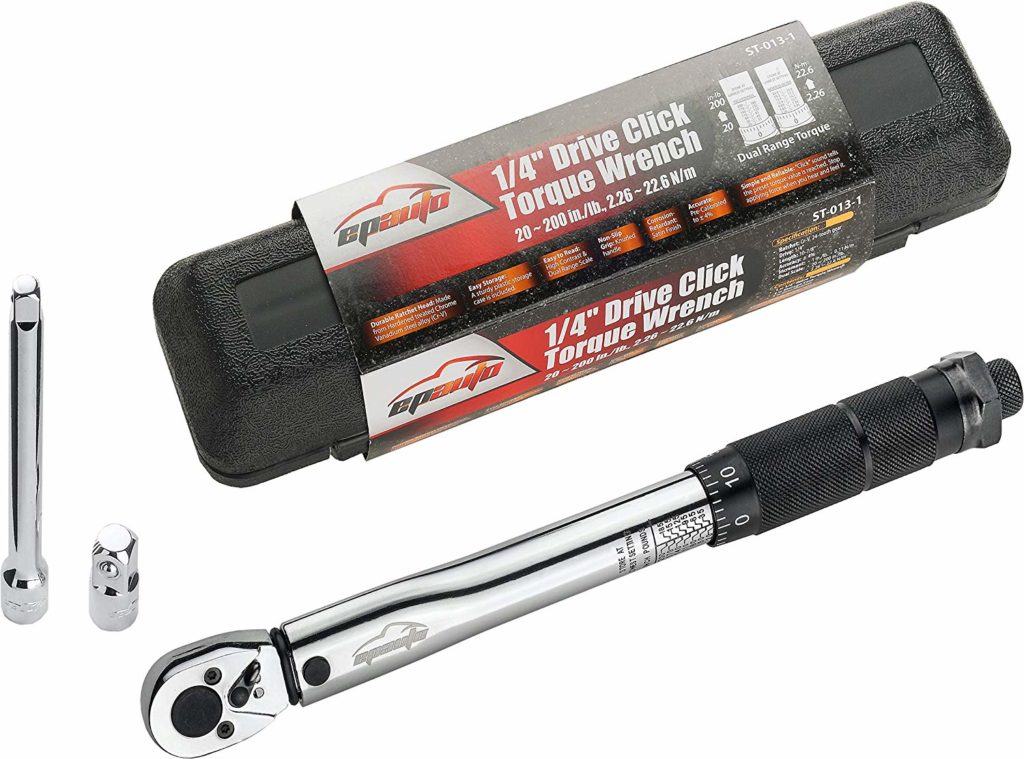

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Рассмотрим порядок работы со щелчковым динамометрическим ключом:

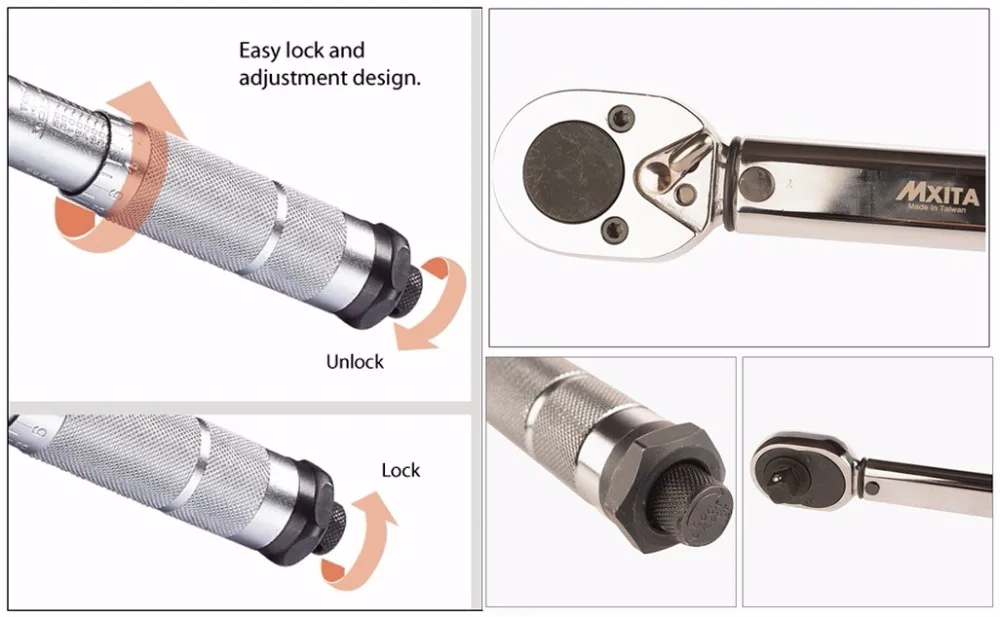

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

• с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами. Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шкалу прибора.

Иногда необходимо затянуть болтовое соединение с усилием, большим, чем максимальное значение вашего ключа. Тогда производители предлагают воспользоваться приспособлением для динамометрического ключа – мультипликатором. Принцип его действия основан на работе редуктора — усилителя (система шестерёнок). Он крепится к динамометрическому ключу и увеличивает усилие на болт в несколько раз (согласно инструкции).

Как правильно пользоваться ключом и как его проверить

Для того чтобы динамометрический ключ служил вам долго, необходимо следовать таким рекомендациям:

1. Прочитайте внимательно инструкцию по эксплуатации и учитывайте рекомендации производителя. Не используйте силу при подготовке ключа к работе. Если что-то не крутится, то, возможно, вы забыли ослабить стопорную гайку. Проверьте все основательно.

2. Понимайте, что это измерительный прибор, поэтому его нужно использовать для затяжки болтовых соединений с определенной силой, а не просто для затяжки болтов или для их откручивания. Во всех остальных случаях нужно использовать обыкновенный ключ.

3. Не продолжайте затяжку болтов после щелчка. Если продолжать зажимать после щелчка, то ключ будет закручивать дальше, а трещотка будет постоянно щелкать. Это приведет к растягиванию пружины и уменьшению точности работы прибора.

4. Если вы долго не работали с ключом, используйте его сначала на небольших моментах силы. Это поможет заводской смазке равномерно распределиться по всему объёму ключа.

5. Храните ключ в чемоданчике. При хранении ключ должен находиться в нулевом положении, то есть с минимальным значением момента силы.

6. Используйте ключ в допустимом диапазоне значений моментов силы. Не раскручивайте его ниже или выше шкалы нанесенной на основании ключа.

7. Держите ключ в чистоте. Не используйте для очистки химические средства, которые могут воздействовать на заводскую смазку и на механизмы ключа. Не бросайте его, не разбирайте, не стучите по нему, следите, чтобы вода не попала вовнутрь.

Точность работы динамометрических ключей, использованных на СТО, проверяется один раз в год или через 10000 измерений. Предприятий и сервисов, которые могут проводить проверку ключей, не так много. И стоит такая проверка немало. Поэтому бережно относитесь к своему динамометрическому ключу, и будете довольны его работой.

Динамометрический ключ – какой выбрать, варианты насадок, рейтинг лучших моделей, как проверить и настроить?

Только правильно подобранный динамометрический ключ способен обеспечить сборку механизмов или строительных конструкций со строго заданным моментом силы. Существует несколько его разновидностей с разной величиной погрешности измерений. Подбирать этот полезный инструмент следует продуманно, с учетом сложности поставленных задач.

Что такое динамометрический ключ?

Мы имеем дело с инструментом, устройство которого разрешает ограничивать максимальный момент затяжки. Динамометрический ключ – это усовершенствованный гаечный ключ с собственным встроенным динамометром внутри. Большинство моделей напоминает приспособления с накидной головкой и трещоткой, хотя имеются разновидности с рожковым зевом. Внешне динамометрический ключ для автомобиля отличается обязательным наличием шкалы (стрелочной, электронной, другого типа) для регулировки величины усилия.

Устройство динамометрического ключа

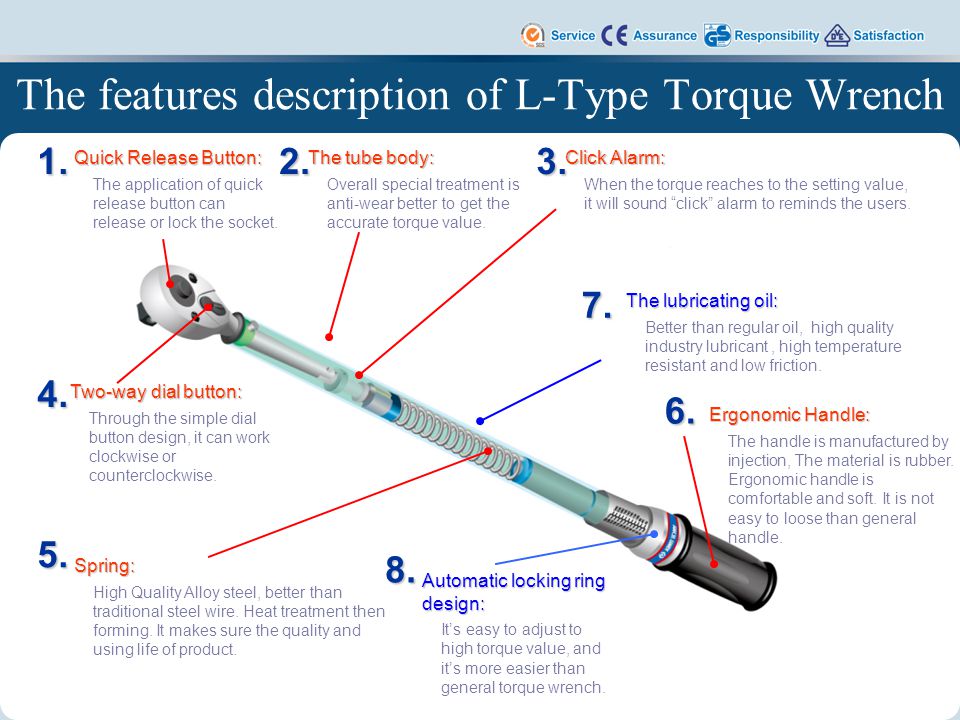

В зависимости от разновидности используемого инструмента его конструкция заметно отличается. Например, шкала может быть плоской из металла, электронной, выгравированной на рукоятке. Для примера рассмотрим распространенный типичный гаечный ключ с динамометром щелчкового вида. Состоит он из следующих элементов:

• вращающаяся рукоятка;
• корпус;
• основная шкала на корпусе;
• шкала вспомогательная на рукоятке;
• пружинный механизм;
• головка с трещоткой;
• фиксатор насадки.

Как работает динамометрический ключ?

Если прикладываемый к рукоятке крутящий момент меньше выставленных на шкале значений, то приспособление используется, как простой вороток. Принцип работы динамометрического ключа – произвести при требуемых значениях сигнал о достижении нужного усилия. Некоторые модели, например, издают звуковой щелчок и производят проскальзывание головки, которое препятствует срыву крепежа. В простейших изделиях со стрелочной шкалой контроль над изменением величины усилия затяжки производят визуально.

Для чего нужен динамометрический ключ?

Производить затяжку болтовых соединений «на глаз» можно в неответственных соединениях, но нередко такая практика заканчивается обрывом резьбы или смятием граней на головке изделий. При недостаточном усилии, наоборот, в подвижных механизмах крепеж расшатывается, что нередко приводит к авариям. Избежать такой ситуации помогает ключ с динамометром со встроенным прибором для контроля величины прикладываемой силы. В некоторых моделях максимальный момент фиксированный, более удобны в использовании приспособления с регулируемой шкалой.

Виды динамометрического ключа

Существует несколько разновидностей инструмента со встроенным динамометром разной степени точности. При его покупке нужно понимать, что это динамометрический ключ, предназначенный для определенного типа работ, и в домашнем гараже он не подойдет для повседневного использования. Бюджетные ходовые модели рекомендуются для быстрой затяжки, сверхточные образцы используют для особо тонких и ответственных операций.

Динамометрические ключи разделяют по следующим признакам:

1. Предельная величина крутящего усилия.
2. Тип индикации.
3. Рекомендуемая область использования.

Электронный динамометрический ключ

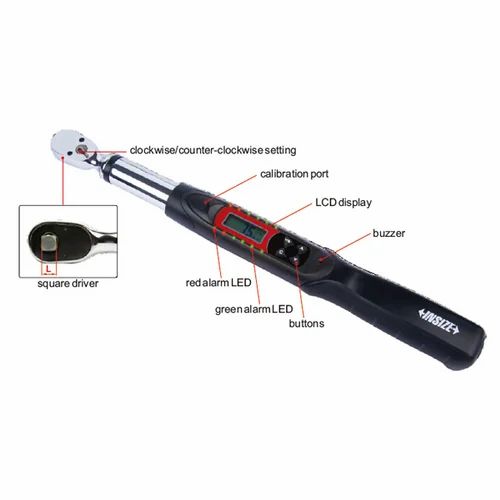

Данные модели оснащены жидкокристаллической панелью для отображения величины усилия. Цифровой динамометрический ключ очень удобен в использовании, помимо электронной шкалы в нем имеются светодиоды и звуковой зуммер для сигнализации предельных значений. При нормальной затяжке на шкале горит зеленый огонек. Когда крутящий момент достигает критической отметки, загорается красная сигнальная лампочка. Важнейший плюс такого динамометрического ключа – контроль усилия можно осуществлять с высочайшей точностью до сотых значений.

Стрелочный динамометрический ключ

Для домашнего использования эта разновидность подходит отлично. Данные модели отличаются недорогой стоимостью и простейшей конструкцией. Стрелочная шкала может быть круглой (индикаторный динамометрический ключ) или полукруглой формы с креплением у самой рукоятки (измерительные ключи). При изменении значений шкала с рукояткой отклоняется в обе стороны, а указатель остается на месте неподвижным. В образцах с двумя стрелками одна демонстрирует текущее значение усилия, а вторая – предельную величину.

Минусы стрелочных моделей:

1. Ключ динамометрический шкальный имеет относительно высокую погрешность (около 6-8%).
2. Из-за больших габаритов он неудобен для затяжки в труднодоступных местах.
3. Использование этой модели требует постоянного визуального контроля.

Рожковый динамометрический ключ

Приспособления с накидными головками не всегда удобны в стесненных условиях, в некоторых местах практичнее использовать модели с рожковым зевом. Сравнительно быстро появились образцы универсального типа со сменными насадками обеих разновидностей. Если уже понятно, что это такое динамометрический ключ, то их устройство описывать не требуется. Рожковый инструмент отличается только формой насадки, в остальном его конструкция аналогична.

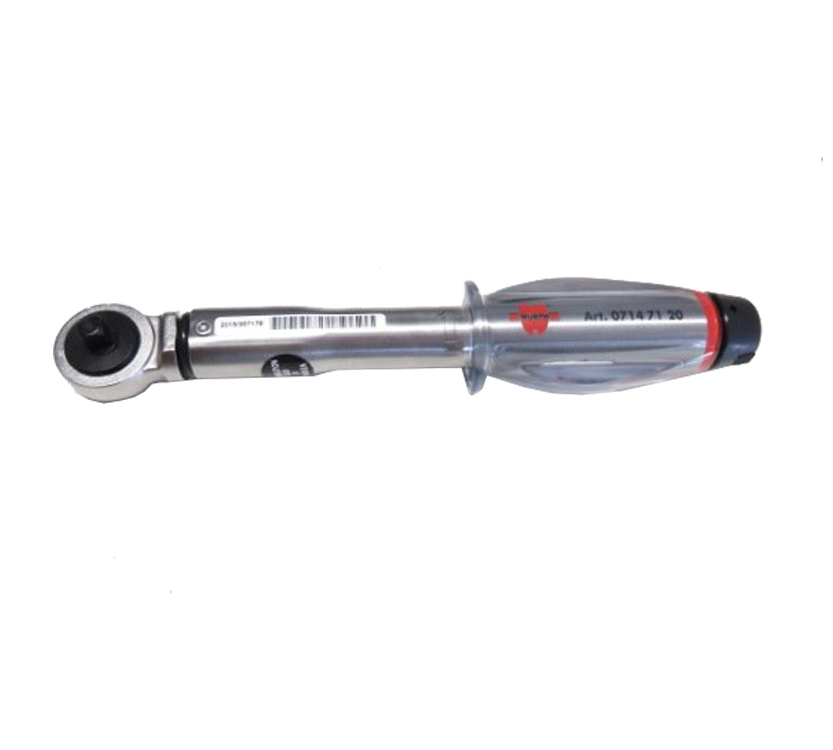

Щелчковый динамометрический ключ

Погрешность этого инструмента относительно высокая – до 4%. Главное его преимущество – слесарю не требуется визуально контролировать показания на шкале. Достижение предельных значений определяется характерным щелчком, который ощущается рукой и на слух, при внимательной работе сигнал пропустить нельзя. Основная и дополнительная шкала выгравирована непосредственно на рукоятке и корпусе. Приобретать полный набор динамометрических ключей не требуется, для домашнего авто хватает модели средней величины 42-210 Нм.

Какой выбрать динамометрический ключ?

При покупке инструмента многие стремятся подыскать одно, но максимально универсальное приспособление. Другие люди приобретают набор из нескольких изделий узкого профиля. Рассмотрим основные нюансы, как выбрать динамометрический ключ для дома:

1. Определяя оптимальную длину ключа и форму зева, нужно учитывать конфигурацию обслуживаемых механизмов.
2. При плохом освещении или в стесненных условиях лучше использовать щелчковый динамометрический ключ.
3. Стрелочные устройства не требуют длительной настройки, они полезны для работы в открытом месте с постоянно изменяющимися величинами затяжки.
4. Если важна точность момента закручивания гайки, то лучше покупать электронный прибор.
5. Стрелочные бюджетные модели ключа имеют самую низкую стоимость. Если погрешность в 6-8% устраивает, то такой инструмент подходит для сравнительно редкого использования в домашнем гараже.

Насадки для динамометрического ключа

Использование данных приспособлений улучшает функциональность и не сказывается на точности инструмента. Если предстоит выбор динамометрического ключа, то лучше приобрести комплект со сменными насадками. Их стыковка осуществляется при помощи фиксирующего механизма, замена происходит просто и быстро. Плюсы такого выбора следующие:

1. Динамометрический ключ при наличии насадок является универсальным инструментом, поэтому не нужно приобретать несколько изделий стандартного вида.
2. Можно работать с крепежами разного размера.
3. Инструментом с соответствующей насадкой легче закручивать крепеж в узких местах.

Классификация насадок:

• трещоточные под торцевые головки;
• рожковые;
• накидные.

Рейтинг динамометрических ключей

Среди существующего ассортимента следует выделить такие популярные модели:

1. JTC 4933 – шкала расположена за стеклом, экранный эффект лупы разрешает легко распознавать данные, квадрат 3/8, диапазон 10-100 Нм, материал хром-ванадий, длина 405 мм.

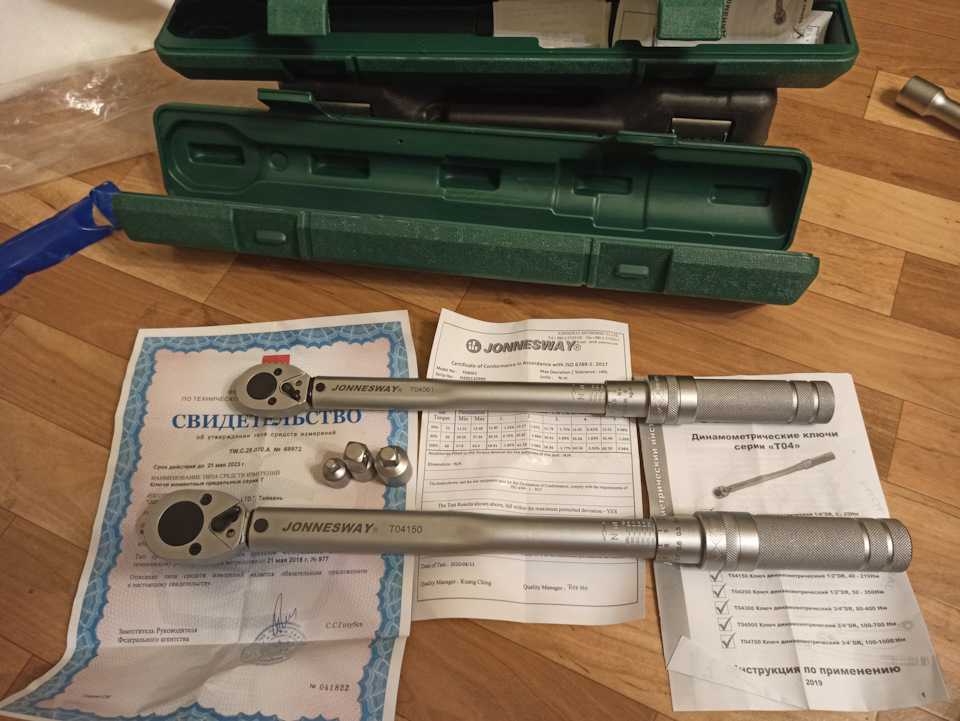

2. Динамометрический ключ Jonnesway T04060 – головка квадрат 1/4″, рабочий диапазон DR 5-25 НМ, длина изделия 272 мм.
3. Berger BG-13 STW – универсальный, в комплекте 6 головок, есть удлинитель, квадрат 1/2, диапазон 28-210 Нм, длина 450 мм.
4. Alca450000 – в комплекте удлинитель и адаптер, тип трещоточный, можно использовать два вида торцевых насадок, квадрат 1/2, диапазон 28-210 Нм, длина 463 мм.
5. JTC-1203 – высокая калибровка, погрешность не более 3%, квадрат 1/2, хром-ванадий, диапазон 28-210 Нм, длина 465 мм.

Как проверить динамометрический ключ в домашних условиях?

Приспособления этого типа изобретены для точных работ. Даже советский динамометрический ключ в старые времена проходил периодическую обязательную калибровку. Лучше производить данные работы в специализированных мастерских на проверенном сертифицированном оборудовании. Если же стоит задача сделать проверку в домашних условиях, то выполняем ее с помощью относительно точного бытового кантера.

Домашняя проверка динамометрического ключа:

1. Выставляем на ключе момент затяжки требуемой величины.
2. Производим закручивание болта или гайки до щелчка.
3. Выставляем рукоятку ключа вертикально.
4. Сверху на ключ цепляем крючок кантера, удерживая прибор под прямым углом.
5. Тянем рукой кантер в сторону затяжки до момента щелчка, контролируя визуально его показания.
6. Измеряем рулеткой длину рукоятки инструмента, чтобы определить плечо силы.
7. Вычисляем величину момента по формуле (М = F*r). Например, при показании кантера 8,5 кг и длине ключа 32 см получим следующие данные: (8,5х9,81)х0,32=26,7 Нм.

Как настроить динамометрический ключ?

Если производился недавно ремонт приспособления или оно работает неправильно еще с завода, то нужно произвести калибровку. В домашних условиях задачу, как выставить динамометрический ключ, делаем согласно следующей инструкции:

1. Для калибровки требуется установить точный момент силы. Дома это можно произвести с помощью кантера, как описано в предыдущем разделе, или используя груз с точным весом (гантели, гири).
2. Устанавливаем ручку на нужный момент и проверяем ключ в работе.
3. Если щелчок произойдет раньше, чем груз переместится, то нужно затянуть калибровочную втулку.
4. Если вес поднимается без щелчка, то калибровочная втулка ослабляется.
5. Настройка динамометрического ключа производится до момента, пока груз в момент щелчка будет едва-едва подниматься.
6. Когда требуемый параметр будет выставлен, ручка блокировки затягивается.
7. Устанавливается и затягивается контргайка, чтобы калибровочная втулка зафиксировалась.

Как пользоваться динамометрическим ключом?

В зависимости от разновидности инструмента инструкция по эксплуатации может отличаться. Например, модели щелчкового типа по окончанию работ следует выставить на минимальное значение для ослабления механизма настройки. Опишем основные нюансы, как правильно пользоваться динамометрическим ключом, которые подойдут для любой модели приспособления независимо от вида:

1. Применять данный инструмент для откручивания гаек не рекомендуется, в противном случае можно сбить настройки или сломать механизм.
2. Не устанавливайте значения усилий, выходящие за пределы настройки.
3. Очистку инструмента производите деликатно, не удаляя полностью заводскую смазку.
4. При затянутой стопорной гайке вращать рукоятку запрещено.
5. Если динамометрический ключ долго хранился без использования, не старайтесь сразу выставлять на шкале большое усилие, поначалу проверьте его в работе на небольшом значении крутящего момента.
6. Запрещено использовать в качестве удлинителей куски трубы и применять динамометрический ключ в качестве ударного инструмента.
7. Рекомендуется устанавливать только стандартные насадки.
8. Бросать приспособление на землю или стучать по динамометрическому ключу запрещено.
9. Хранят изделия в сухом чистом месте, а на длительную консервацию отправляют в смазанном виде.
10. В процессе эксплуатации пружинный механизм ослабевает, поэтому периодически ключи следует проверять самостоятельно или отправлять на калибровку.

Как обойтись без динамометрического ключа?

В полевых условиях точный калиброванный инструмент отыскать сложно. Существует оригинальный способ, чем заменить динамометрический ключ, если требуется срочно выполнить затяжку гаек. Выполнить работу можно при помощи кухонных весов согласно следующей технологии:

1. Требуется надежный ключ и сравнительно точный пружинный кантер.
2. В идеале момент затяжки должен соответствовать усилию, приложенному к рычагу длиной 1 м.
3. Чтобы упростить расчеты, можно в качестве плеча силы использовать метровый отрезок трубы.
4. Если ключом работают без удлинителя, то измеряем его длину. При длине 25 см делим 1/0,25=4. Например, требуется приложить усилие 2 кгс*м. Далее умножаем полученную величину на требуемое усилие: 4х2 кгс*м=8 кг.
5. Это означает, что при коротком плече в 25 см нужно на шкале весов получить значение 8 кг, а при длинном плече в 1 м – показания в 1 кг.
6. Устанавливаем наш ключ на крепеж вертикально, а сверху на рукоятку фиксируем крючок кантера.
7. Тянем за кольцо весов с другого конца до достижения требуемого показателя веса.



Динамометрические инструменты, гаечные ключи, мультипликаторы и калибровочное оборудование Norbar

Norbar Torque Tools, гаечные ключи, мультипликаторы и калибровочное оборудование

Продукты

Динамометрические отвертки Динамометрические ключи Электронные динамометрические ключи Ручные мультипликаторы крутящего момента Множители крутящего момента батареи Пневматические мультипликаторы крутящего момента Электронные множители крутящего момента Реакции и аксессуары Измерение крутящего момента Калибровочное оборудование Диапазон суровых условий окружающей среды

О Норбаре

Преданные специалисты: Norbar   занимается исключительно проектированием, разработкой и производством оборудования для затяжки и измерения крутящего момента.

Обеспечение вашего успеха:  Надежность и точность имеют решающее значение для успеха, и производители мирового класса во всем мире знают, что они могут положиться на Norbar в предоставлении оборудования, отвечающего этим требованиям.

Многонациональное присутствие: Norbar — единственный производитель динамометрического оборудования, который предлагает услуги по калибровке и повторной калибровке динамометрических инструментов и инструментов в соответствии с оригинальным заводским стандартом на четырех континентах.

Отрасли промышленности

Производство и сборка

Нефть и газ

Транспорт

Энергетика

Аэрокосмическая промышленность

Горнодобывающая и нефтеперерабатывающая промышленность

Услуги

Norbar предоставляет широкий спектр послепродажных услуг, а также проектирование на заказ, поскольку бывают случаи, когда ваши потребности настолько точны и специфичны, что ничего не остается, кроме как иметь инструмент, специально разработанный для удовлетворения ваших требований. Мы всегда рады работать с вами, чтобы предоставить именно то, что вам нужно для выполнения работы.

• Послепродажное обслуживание
• Услуги по калибровке
• Инженер по заказу
• Наличие запасных частей

Отзывы

Я никогда в жизни не получал такого понятного, дружелюбного и эффективного обслуживания ни от одной компании на таком высоком уровне. Спасибо еще раз.

Энди Камберленд, на пенсии

Я просто хотел отправить письмо, в котором выражаю огромную благодарность за регулируемый динамометрический ключ Norbar Industrial 5R-N, ¾”, с храповым механизмом. Инструмент сам по себе является замечательным инженерным достижением, которое идеально подходит для наших нужд и даже вызывает зависть у наших немецких подрядчиков. Услуга, предоставленная Norbar, была непревзойденной: в течение 5 минут после разговора с менеджером по продажам в Великобритании динамометрический ключ, необходимый для работы, был выбран, затем заказан и доставлен готовым к критическим работам по техническому обслуживанию. Я не могу порекомендовать Norbar достаточно всем, кто хочет получить оборудование высочайшего качества с отличным сервисом.

Ангус Смит, инженер, Kohler Mira Ltd.

Я бы рекомендовал инструмент Evo для выполнения нашей работы. Он удобен в использовании, кажется, что он ускоряет работу и кажется надежным, поэтому в данный момент мы достаточно счастливы, и все хорошо.



Пол Парр, инженер по кранам, Lewis Tower Cranes Ltd

Я просто хотел оставить отзыв об этом продукте. Norbar TTi20 Torque Wrench 1/4in Square Drive 4-20Nm Артикул: NOR13830 Я купил его несколько недель назад, так как хотел точный динамометрический ключ, но он должен был быть достаточно маленьким, чтобы поместиться между двигателем велосипеда и рамой. Также он должен был быть прост в настройке. Кроме того, он должен был иметь правильный диапазон крутящего момента. Это великолепно! Так легко установить выбранный крутящий момент, прост в использовании и действительно удобный размер. Я купил динамометрический ключ для аналогичной работы, и мне всегда приходится снова читать инструкции, чтобы сделать это правильно, и он слишком большой. Мне порекомендовали этот продукт [Norbar], и я понимаю, почему. Я передам рекомендацию



Эндрю Ламберт, мотоциклист и энтузиаст

Наш дистрибьютор был ошеломлен вашим предложением заменить динамометрический ключ их конечного пользователя на динамометрический ключ нового поколения, несмотря на то, что ему было 18 месяцев. По их словам: «Спасибо, это было неожиданно». и пример того, каким должно быть обслуживание клиентов.



Дэвид Нун, директор по продажам, Sykes Pickavant UK

Ваш гидротрансформатор в отличном состоянии, спасибо, что разместили его. Я долго искал хороший, понятный преобразователь крутящего момента, и ты справился со своим, молодец.



Джон Халсолл, пользователь Твиттера

Просто хотел написать вам небольшую заметку и поблагодарить вас за предоставленную команде возможность использовать ваши помещения, а также за ваше любезное гостеприимство. Отзывы от ребят были действительно хорошими, и все они остались очень впечатлены тем, что делает Norbar, а также тем, насколько хорошо вы все работаете вместе.



Крис Миллан, руководитель торговой карты

Еще раз спасибо за вашу помощь и помощь вашей команды. Лично у меня никогда не было лучшего обслуживания клиентов в моей жизни. Пожалуйста, передайте мою благодарность Рэйчел.



Мария Назарова, SPX Flow

Посмотреть другие отзывы

Динамометрические ключи

от Norbar

Динамометрические ключи от Norbar

NorTorque использует проверенный механизм и внутренние компоненты Norbar и включает их в функциональный и привлекательный динамометрический ключ

Поставляется с Декларацией о соответствии, которая соответствует требованиям ISO6789-1:2017

• Видео о продукте

НорТорке

С момента своего первоначального выпуска в 1984 году, отмеченного наградами, и обширной реконструкции в 2000 году линейка профессиональных динамометрических ключей Norbar стала одной из самых популярных серий гаечных ключей, доступных во всем мире. В этой модернизированной версии сохранены основные принципы точности, долговечности и комфорта, но каждая составная часть является новой и улучшенной.

Новые профессиональные ключи

При разработке серии инструментов TT компания Norbar уделяла большое внимание точности (+/-3%), простоте настройки и удобству использования.
Быстрая и легкая регулировка по всей шкале и блокировка регулировки позволяют пользователю легко установить ключ и предотвратить случайную регулировку.
Модели TT доступны с храповиком, фиксированными головками или рукоятками с внутренней резьбой.

• Видео о продукте

ТТ ключи

Точность динамометрических ключей Norbar SL0 превосходит все международные стандарты и может поставляться с фиксированной головкой, втулкой 16 мм или внутренней резьбой 9 x 12 мм.

Все модели также доступны в виде предустановленных типов «P».

SL0 Ключи

Промышленная линейка динамометрических ключей Norbar является самой надежной и обеспечивает точность результатов ±4% даже в тяжелых условиях работы.

Имеются модели, рассчитанные на крутящий момент от 100 Н·м до 2000 Н·м, и могут поставляться как регулируемые или предварительно настроенные модели типа «P». Также доступна версия Torque Handle для крутящего момента от 130 до 550 Н·м.

• Видео о продуктах

Промышленные ключи

«Professional» — это основная линейка динамометрических ключей Norbar, включающая самые популярные модели и большинство вариантов моделей, подходящих практически для любого применения, включая регулируемые ключи, типы «P» и динамометрические рукоятки.

«Профессиональный» предлагает идеальное сочетание точности (+/-3%), прочной конструкции, комфорта и простоты использования.

Профессиональные ключи

Профессиональные динамометрические ключи модели 650 имеют точность +/-3% от показаний и не зависят от длины, что означает, что для уменьшения усилия оператора можно использовать удлинительную рукоятку. Доступны модели для крутящего момента 130–1500 Н·м.

Все модели могут поставляться в регулируемом или Р-образном исполнении, а модель 650 также может поставляться в виде динамометрической рукоятки.

Профессиональные серии 650 — 1500

Модель 5 — это динамометрический ключ, обеспечивающий высокую точность и удобство сменных шестигранных бит 1/4 дюйма с точностью +/-6%.
Независимо от длины, модель 5 остается точной независимо от положения руки.

Профессиональная модель 5

Имеет встроенную точку крепления для безопасной работы на высоте и двусторонний плунжерный квадрат

Привязной динамометрический ключ

В некоторых отраслях промышленности все чаще используются магниты большой мощности, а использование обычных стальных инструментов может быть опасным.

Компания Norbar разработала решение, заменив ферромагнитные компоненты в стандартном ключе Norbar, в результате чего инструмент имеет чрезвычайно низкий магнитный след, сохраняя при этом высокие стандарты всех других ключей Norbar. Имеются модели для крутящего момента от 1 до 50 Н·м.

Немагнитный

Динамометрические ключи для электродов предназначены для затяжки угольных электродов с усилием до 3200 Н·м.

Электродный ключ диаметром 8″ использует профессиональную динамометрическую рукоятку в качестве механизма управления, более 8″ используйте промышленный динамометрический ключ.

Электродные ключи

Доступны торцевые фитинги

для динамометрических рукояток Norbar диаметром 16 и 22 мм.

Открытые концы, кольцевые концы, развальцовочные концы, трещотки и глухие концы могут поставляться в метрическом или дюймовом исполнении, что подходит практически для любого применения.

Концевые фитинги

Ассортимент ремонтных комплектов и сменных квадратных приводов для динамометрических ключей Norbar.

Ремкомплекты

Комплекты для ремонта рукояток

доступны для предварительно настроенных динамометрических ключей типа «P» и динамометрических рукояток Norbar.

Комплекты для ремонта рукоятки типа «P»

Доступны аксессуары для динамометрических ключей, от бесступенчатой ​​трещотки для модели 5 до беспроводного адаптера для NorTronic.

Аксессуары для динамометрических ключей

Тоничи | Ваш партнер по крутящему моменту

Тоничи | Ваш партнер по крутящему моменту Преобразование крутящего момента
калькулятор

Направление

RoHS Управление данными момента затяжки Цифровой Сменная головка Прямое чтение Беспроводная связь Перезаряжаемый

---

×

Введите число, выберите единицу измерения и нажмите «Конвертировать».
