Электрическая схема ВАЗ-2105
Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобиля ВАЗ-2105

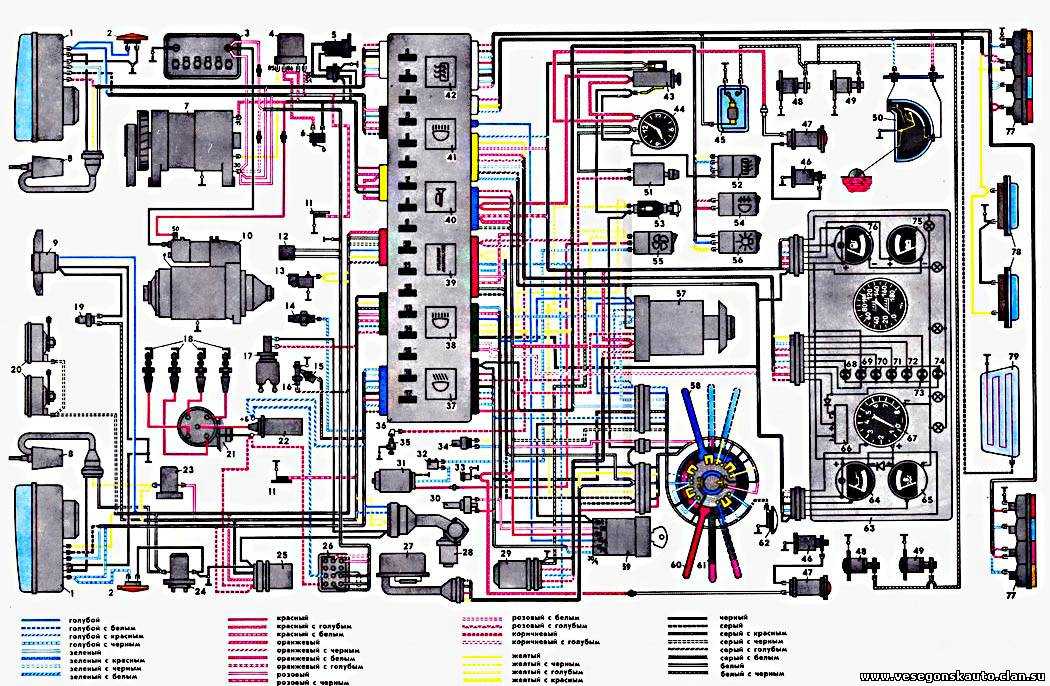

Электрическая схема автомобиля ВАЗ-2105.
1 – блок-фары;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле включения стартера;
5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора;
6 – стартер;
7 – микропереключатель карбюратора;
8 – генератор 37.3701;
9 – очистители фар;
10 – звуковые сигналы;
11 – свечи зажигания;
12 – подкапотная лампа;
13 – датчик контрольной лампы давления масла;
15 – распределитель зажигания;
16 – датчик уровня тормозной жидкости;
17 – катушка зажигания;
18 – очиститель ветрового стекла;
19 – электродвигатель омывателя фар;
20 – электродвигатель омывателя ветрового стекла;
21 – блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора;
22 – выключатель зажигания;
23 – реле зажигания;
24 – реле-прерыватель указателей поворота и аварийной сигнализации;
25 – выключатель света заднего хода;
26 – выключатель стоп-сигнала;
27 – реле очистителя ветрового стекла;
28 – монтажный блок;
29 – штепсельная розетка для переносной лампы;
30 – лампа освещения вещевого ящика;
31 – прикуриватель;
32 – электродвигатель вентилятора отопителя;
33 – выключатель контрольной лампы стояночного тормоза;
34 – выключатель контрольной лампы воздушной заслонки карбюратора;
35 – трёхрычажный переключатель;
36 – выключатель аварийной сигнализации;
37 – регулятор освещения приборов;
38 – выключатель наружного освещения;
39 – выключатели плафонов, расположенные в стойках дверей;
40 – предохранитель цепи противотуманного света;
41 – контрольная лампа давления масла;
42 – выключатель заднего противотуманного света;
43 – контрольная лампа резерва топлива;
44 – комбинация приборов;
45 – контрольная лампа зарядки аккумуляторной батареи;
46* – реле-прерыватель контрольной лампы стояночного тормоза;
47 – плафоны освещения салона;
48 – контрольная лампа стояночного тормоза;
49 – контрольная лампа воздушной заслонки карбюратора;
50** – блок контрольных ламп;
51 – контрольная лампа заднего противотуманного света;
53 – контрольная лампа уровня тормозной жидкости;
54 – вольтметр;
55 – контрольная лампа габаритного света;
56 – контрольная лампа указателей поворота;
57 – спидометр;
58 – контрольная лампа дальнего света фар;
59 – переключатель вентилятора отопителя;
60 – выключатель обогрева заднего стекла;
61 – дополнительный резистор электродвигателя отопителя;
62 – штепсельный разъём для подключения бара;
63 – задние фонари;
64 – фонари освещения номерного знака;
65 – датчик указателя уровня топлива;
66 – элемент обогрева заднего стекла;
А – порядок условной нумерации штекеров в колодках очистителей фар 9, реле 27 и очистителя 18 ветрового стекла, блока 21 управления электромагнитным клапаном карбюратора;
Б – порядок условной нумерации штекеров в колодках монтажного блока и трёхрычажного переключателя.
* С 1995 г. реле-прерыватель 46 на автомобилях не устанавливается. Теперь провод от выключателя 33 соединяется напрямую с выводом лампы 48.
** До 1989 г. применялся четырёхсекционный блок контрольных ламп 50. В нём отсутствовали контрольные лампы воздушной заслонки карбюратора и включения обогрева заднего стекла.
