Схема генератора ваз 2107: Электрическая схема генераторной установки Ваз-2107 (карбюраторной и инжекторной)
Список всех статей Найдите схему генератора по марке машины Схема генератора на ВАЗ 2107, ВАЗ 2105, ВАЗ 2104 372.3701 без реле зажиганияСхема с реле зажигания см. здесь Генератор 372.3701, устанавливается как штатное изделие на автомобили поколения 2105 с 1985 года. В это время было запущено в производство поколение ВАЗ 2108 и генератор от восьмерки стали устанавливать на ВАЗ 2105 – 07. На предыдущих выпусках ВАЗ 2105 – 07 устанавливался генератор Г222, на 50 Ампер. Генератор 372.3701, был несколько мощнее, максимальный ток, был 55 Ампер (Последние годы выпускается генератор 372.3701- 03 с максимальным током 73 Ампера). Использование нового типа генератора потребовало небольших изменений в проводке, это привело к тому, что на старый автомобиль нельзя было установить новый генератор 372.3701, а на новый автомобиль, нельзя, без переделки проводки, установить старый генератор Г222.
Продавцы в магазинах не знают, что семерочный генератор – это восьмерочный, и только для очень редких старых автомобилей ВАЗ 2105, 07, подходит генератор Г222. Поэтому очень часто покупатель получает генератор Г222, а ему нужен генератор 372.3701. Проще будет, если Вы сразу купите тот генератор, который стоял на Вашей машине.
Генератор 372.3701, состоит из трехфазной обмотки, ротора и диодного моста. Регулятор напряжения встроенный, вставляется в корпус генератора снаружи. Щеточный узел встроен в регулятор напряжения.
Принцип действия
Ротор генератора – это сильный электромагнит, который при вращении быстро меняет направление магнитного поля в обмотке генератора. Для намагничивания ротора, в нем протекает ток, этот ток подводится в вращающемуся ротору через щетки, прижатые к контактным кольцам. Меняющееся магнитное поле генерирует в обмотке ЭДС. Эта ЭДС переменная, и для получения постоянного напряжения на выходе генератора, требуется выпрямление.
Для выпрямления установлен диодный мост из шести основных диодов. Диодный мост пропускает ток только в одну строну, поэтому на выходе генератора действует выпрямленное напряжение. Схема генератора 372.3701 на ваз 2107
Возбуждение генератораТок ротора называется ток возбуждения. При запуске генератора, этот ток идет от аккумулятора на контакт 30\1 замка зажигания, далее через 10 й предохранитель, далее через лампочку и снова через блок предохранителей с контакта 7 10Х на разъем диодного моста, с него на точку L регулятора напряжения, далее на щетку, в обмотку возбуждения, со щетки через открытый транзистор регулятора на массу, так замыкается цепь первоначально возбуждения. Транзистор открыт, потому, что плюс, приходящий на точку L действует на схему управления регулятора и открывает его. Намагниченный ротор, при вращении возбуждает генератор. Теперь генератор становится основным источником энергии, и он сам должен создавать себе ток возбуждения.

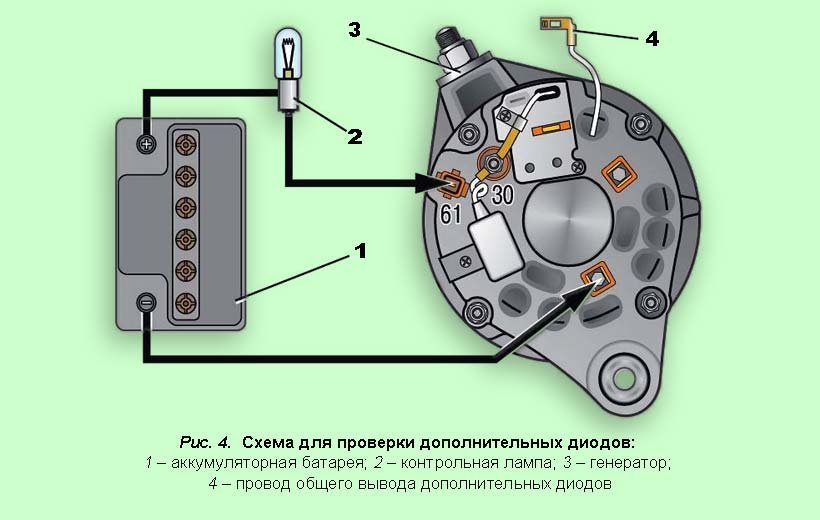

Зачем дополнительные диоды?
Схема с возбуждением генератора от дополнительных диодов позволила питать обмотку возбуждения прямо внутри генератора. Ток возбуждения не проходит через замок зажигания и через внешние цепи (кроме первоначального возбуждения от аккумулятора) Такая схема получилась надежнее, кроме того она исключает случайную разрядку аккумулятора, если зажигание осталось включено
Для ограничения тока первоначального возбуждения применяется лампочка, она становится очень информативным индикатором работы генератора. При запуске двигателя, когда через лампочку идет маленький ток возбуждения от аккумулятора, генератор оказывает очень слабое сопротивление вращению, это облегчает работу стартера и аккумулятора.
При включении зажигания лампочка горит, потому, что через нее идет ток возбуждения. Это значит, что цепь целая и генератор готов к работе. Когда генератор начинает работать, на выходе генератора появляется напряжение, и, практически, такое же напряжение появляется на выходе дополнительных диодов. То есть лампочка с обеих сторон получает одинаковые потенциалы, напряжение на лампочке становится равно нулю, и она гаснет. Это значит, что генератор нормально заработал
Работа регулятора напряжения (здесь более подробно) Генератор рассчитывается так, что напряжение, которое он может выдавать значительно выше, того, которое должно действовать в сети автомобиля. Для зарядки аккумулятора и нормальной работы электрооборудования, напряжение должно быть 13,8 – 14,2 Вольта. Напряжение на таком уровне поддерживает регулятор напряжения. Регулятор напряжения, включен в цепь возбуждения. Щетки, встроены в корпус регулятора.
Регулятор напряжения работает в прерывистом режиме, он – включает и выключает ток возбуждения, не давая подняться напряжению выше и опуститься ниже заданного уровня, при высокой частоте включения -отключения тока возбуждения напряжение генератора поддерживается практически постоянным.
Можно, единственная проблема — не будет гореть лампочка разрядки аккумулятора. Но в машине есть вольтметр и по нему можно контролировать зарядку. Можно переделать схему, переключив лампочку, как в проводке под 222ой генератор. (Стоит -ли?)
Что может быть с генератором?
Свист от генератора
Генератор перестал работать или плохо заряжает аккумулятор
Напряжение слишком высокое — лампочки перегорают, аккумулятор пахнет кислотой
Генератор сильно гудит
Это может означать, что неисправен генератор, или что неисправна цепь возбуждения от аккумулятора. Может быть просто соскочил провод с точки D(L) генератора. Если двигатель завелся, то надо проветрить напряжение на аккумуляторе, если оно в норме — 14 Вольт, то зарядка идет, и, возможно, перегорела лампочка. При обрыве лампочки, генератор может возбудиться, если в схеме есть специальное сопротивление, параллельно лапочке.
Генератор не заработал. Надо проверить ремень, и как он натянут, если с ремнем все в порядке, проверить затяжку проводов на генераторе. Попробовать поменять регулятор напряжения не снимая генератор, если не получатся, то надо снимать генератор. Лучше это сделать в специальной мастерской, где отремонтируют генератор и проверят на стенде до установки генератора на место. Проблема может быть с диодным мостом и с обмоткой генератора.
Возможно порвался ремень генератора, нужно срочно остановиться, потому, что не работает помпа, и двигатель перегреется. Возможно вышел из строя генератор. Если ремень на месте, надо ехать туда, где отремонтируют генератор.
Эта неисправность может иметь несколько причин: может быть повышенное сопротивление в цепи возбуждения через замок зажигания, а может быть неисправен сам генератор, придется снимать генератор, и менять диодный мост или регулятор.
Обычно это неисправность диодного моста, придется снимать генератор и менять диодный мост. Может быть неисправна цепь возбуждения.
Возможно, Вы забыли выключить фары на стоянке.
Почти всегда это износ подшипников. Надо снимать генератор и менять подшипники. Если генератор очень старый то, правильно, поменять генератор.
|
Если утром аккумулятор разряжен, надо завести машину другим аккумулятором. Проверить напряжение на аккумуляторе, если оно в норме 13, 8 – 14 Вольт, то надо менять аккумулятор. На всякий случай, его надо зарядить зарядным устройством, если аккумулятор не старый, возможно, он еще поработает.Генератор ВАЗ-2107: учимся мастерить сами
Устройство генератора ВАЗ 2107
Любой генератор предназначен для питания «своих потребителей» электрическим током, а также зарядки батареи аккумулятора. Генератор ВАЗ 2107 является устройством переменного тока модели 372.3701.
Он представляет собою трехфазный синхронный электрический агрегат со своеобразным электромагнитным возбуждением. Размещен он на двигателе в правой его части и приводится в движение клиновым ремнем от коленчатого вала.
Основными его составляющими являются статор, ротор, а также отлитые из алюминиевого сплава крышки. История марки ВАЗ 2107 знает случаи, когда автомобили комплектовались и продолжают комплектоваться устройством 9412.3701, которое имеет ряд определенных конструктивных отличий.
Замена генератора ВАЗ 2107 может проводится по ряду причин:
- сгорели обмотки;
- случилось межвитковое замыкание;
- поломался корпус и другие причины.
Замену лучше проводить через низ автомобиля. Чтобы ее выполнить, придется открутить и снять пыльник, который защищает машину. Поэтому лучше воспользоваться, в этой ситуации, подъемником или смотровой ямой.
- Для начала снимаем клемму «минус» с аккумулятора.
- Отсоединяем штекер с вывода «61» (Схема в разделе чуть ниже) (на представленном фото сняты термостат и аккумулятор).
- Снимаем изоляционный чехол и ключом «десяткой» отсоединяем клемму с вывода «30».
Снимаем провод.
Снимаем провод.- Снимаем ремень генератора ВАЗ 2107.
- Используя ключ «17», откручиваем гайки и снимаем регулировочную планку.
- Откручиваем гайку нижнего крепления, вытаскиваем втулку и болт.
- Удаляем генератор.
- Устанавливаем новое устройство в обратном порядке. После регулируем натяжение ремня.
Перед тем как приступить к ремонту данного устройства, следует посмотреть, как выглядит схема генератора ВАЗ 2107, его детали и схема электрических соединений. В процессе ремонта нам это пригодится.
Далее приступаем к работе:
-Снимаем агрегат с двигателя и, с помощью ключа «десять», откручиваем гайку с вывода «30». Демонтируем провод конденсатора.
-Откручиваем винт крепления и снимаем конденсатор.
-Снимаем реле зарядки и соответствующую изоляционную шайбу.
-Откручиваем от шкива гайку крепления.
-Разбираем шкив и крыльчатку.
-Снимаем установленное за шпонкой кольцо.
-Переднюю крышку стягиваем с вала ротора
-Снимаем регулировочную шайбу (при установке не забудьте поставить назад).
-Ключом «8» откручиваем гайки, которые удерживают подшипник
-Снимаем внешнюю и внутреннюю крышки подшипника.
-Выбиваем подшипник.
-Запрессовываем новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.
-Заново контратим гайки.
-Из задней крышки выбиваем якорь. Снимаем его вместе с задним подшипником.
-Если требуется его замена, снимаем его с вала ротора.
-Откручиваем три гайки, которыми клеммы статора крепятся к диодному мосту.
-Вытаскиваем три болта из задней крышки вместе с специальными изоляционными прокладками.
-Снимаем диодный мост и обмотку.
Лучше заменить, в случае необходимости, диодный мост в сборе. Все детали генератора вычищаем от грязи, пыли и масла.
Сборку осуществляем в обратном порядке.
Общие полезные сведения
Генератор ВАЗ 2107 преобразовывает механическую энергию вращения коленчатого вала мотора в электрическую. Он предназначен и для питания всей бортовой сети, а также необходим для подзарядки батареи аккумулятора. Чтобы преобразовывать переменный ток в постоянный, агрегат оснащен выпрямительным блоком, который состоит из шести диодов. Специальное реле-регулятор служит для поддержания на заданном уровне напряжения. Располагается данное устройство вне генератора.
При включении зажигания, напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а с него передается на обмотку возбуждения. Питают ее три диода. Они находятся в выпрямительном блоке. Если во время запуска контрольная лампа и дальше продолжает гореть, значит присутствует недостаточная зарядка аккумулятора. Нужно проверить, какое состояние напряжения бортовой сети. Если оно ниже нормы, значит:
- возникло короткое замыкание в сети;
- появились неисправности в аккумуляторе;
- возникли неисправности автомобильного реле-регулятора;
- неисправности генератора ВАЗ 2107.
В этой ситуации следует проверить натяжку ремня, а также состояние его подшипника, посмотреть, исправный ли реле-регулятор. Не лишним будет еще раз просмотреть срок годности и действительное состояние аккумулятора. Если все нормально, а напряжения недостаточно, нужно обратится к специалисту-автоэлектрику. Генератор представленной модели авто не нуждается в особенном уходе. Нужно только следить за тем, чтобы на него не попадала вода и грязь. Также следует проверять состояние ремня (нужно, чтобы он был натянут, примерно, как на видео), а также важно, чтобы подшипник постоянно был смазан и не создавал шум при работе.

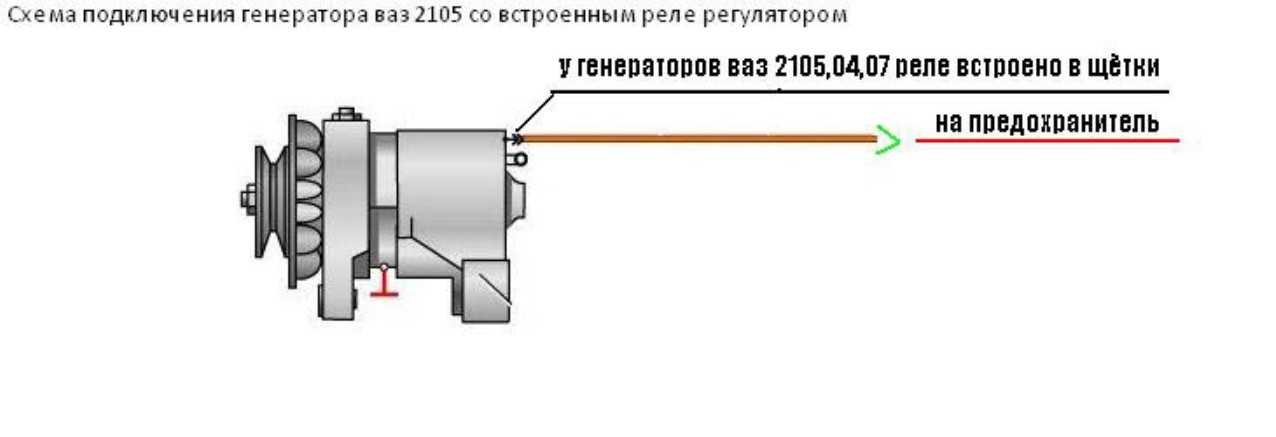

Как подключить генератор ВАЗ-2106 (схема подключения)
В данной статье будет рассмотрен генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства. С его помощью происходит преобразование механической энергии в электрическую.
Основной функцией автомобильного генератора является подзарядка аккумуляторной батареи. Он также обеспечивает питание для всего оборудования, которое находится в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и превращается в постоянный.
Общая информация
Генератор расположен непосредственно возле двигателя, обычно перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например, гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются уменьшить количество электрических машин. Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.
Во всех генераторах есть определенные отличия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы у всех практически идентичны. Постоянными являются корпус с подшипниками в нем, подвижный ротор, вращающийся внутри неподвижного статора.
С последнего полностью снимается переменное напряжение. Ни один генератор не может обойтись без выпрямительного блока и регулятора напряжения.
Ротор генератора
Большинство генераторов оснащены щеточным механизмом. Во многих конструкциях он совмещен со стабилизатором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, расположенная на самом роторе, питается через регулятор напряжения. В задней части ротора расположены кольца, с помощью которых осуществляется питание обмотки. Без них схема подключения генератора ВАЗ-2106 не работает.
В большинстве моделей эти кольца сделаны из чистой меди. Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства. Рядом с рабочим колесом крепится ведущий шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.
Немного о статоре
В статоре создается электрический ток.
Он имеет три обмотки из медного провода. Этот провод намотан на специальный стальной сердечник. Как правило, генератор имеет всего 36 пазов, в которых уложена обмотка. Он может вписываться в канавки двумя способами – волной или петлей. Обмотки соединены по схеме «звезда». Это наиболее распространенная схема, используемая в генераторах автомобилей. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 практически одинакова. Разница лишь в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.
Все элементы механизма размещены в корпусе. Собственно, корпус — это всего лишь две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень малый вес, а главное – высокую степень теплоотдачи. С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, позволяющих более плотно прижимать их к кольцам на роторе, а также щеткодержателя.
Как было сказано ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном блоке.
Выпрямительный блок
Выпрямительный блок необходим для того, чтобы преобразовывать переменное синусоидальное напряжение, вырабатываемое генератором, в постоянное, необходимое для питания всей бортовой сети. По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также служит теплоотводом. С его помощью тепло передается на корпус самого генератора. В некоторых генераторах обмотка возбуждения включена через другую цепь, состоящую из двух полупроводников. Также следует упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогична, отличий нет.
Дополнительный выпрямитель
С помощью этого выпрямителя создается препятствие для протекания тока от аккумулятора при неработающем двигателе.
В том случае, если соединение обмоток выполнено по схеме «звезда», два полупроводника необходимо монтировать на общий вывод, это позволит увеличить общую мощность всей установки максимум на 15 процентов. Выпрямительный блок подключается к системе генератора с помощью монтажных площадок. Соединение производится болтами, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.
Регулятор напряжения
С помощью регулятора напряжения поддерживается определенное значение на обмотке возбуждения. На сегодняшний день большинство генераторов напичкано встроенным реле-регулятором. Следует отметить, что конструкций реле-регуляторов может быть всего две: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, в которой все элементы, входящие в состав реле-регулятора выполнены на одной полупроводниковой пластине. Это основной элемент, из которого состоит генератор ВАЗ-2106.
Схема соединения полупроводников приведена в статье.
На выходе генератора формируется стабильное напряжение вне зависимости от частоты вращения коленчатого вала, а также какая нагрузка воздействует на двигатель. Стабилизация полностью автоматическая, вмешательство водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема соединения его элементов пригодится всем владельцам этого автомобиля.
Ременный привод
Особо следует упомянуть приводной ремень. Обратите внимание, что ротор генератора вращается быстрее, чем коленчатый вал. А разница может быть в 2-3 раза. В зависимости от того, какой автомобиль, может использоваться клиновидный или поликлиновой ремень. Первый имеет такой недостаток, как быстрый износ. Второй более универсальный, износ гораздо меньше, очень хорошо работает, если на роторе генератора диаметр шкива небольшой. Поэтому с помощью поликлинового ремня можно добиться более быстрого вращения ротора генератора.
Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схема подключения которого вам теперь известна, приводится в движение клиновидным ремнем.
Электросхема автомобиля ВАЗ-2107
(нажмите для увеличения)
1. поворотники боковые
2. фара
3. очистители фар ВАЗ 2107
4. звуковые сигналы
5. мотор вентилятора ВАЗ 2107
6. переключатель, моторчик вентилятора ВАЗ 2107
7. моторчик фар
8. клапан управления воздушным
9. моторчик стеклоочистителя
10. моторчик стеклоомывателя
11. датчик уровня тормозной жидкости
12. катушка зажигания ВАЗ 2107
13. фонарь капота
14. датчик давления масла
15. распределитель зажигания ваз 2107
16. датчик контрольная лампа давления масла
17. свечи зажигания автомобиля ваз 2107
18. датчик температуры охлаждающей жидкости ваз 2107
19. датчик генератор автомобиля ваз 2107
20.
микровыключатель карбюратора ваз 2107
21. аккумулятор
22. пневмоклапан карбюратора ваз 2107
23. реле стартера
24. стартер ваз 2107
25. реле стеклоочистителя
25. реле стеклоочистителя
зажигание ваз 2107
27. реле-прерыватель сигнализации
28. Выключатель стоп-сигнала
29. Розетка для переносного фонаря
30. Выключатель фонаря заднего хода
31. Лампа вещевого ящика
32. Выключатель сигнальной лампы стояночного тормоза
33. Блок монтажный ВАЗ 2107
34. Выключатель света сигнализации обрыва спереди дверь
35. фонарь сигнализации открытия передней двери
36. переключатель зажигания ВАЗ 2107
37. переключатель стеклоочистителя
38. переключатель омывателя стекол
39. переключатель звуковых сигналов
40. переключатель света фар ВАЗ 2107
41. рычаг указателя поворота
42. Выключатель аварийной сигнализации
43. Выключатель приборов освещения ВАЗ 2107
44. Прикуриватель
45.
Часы со световой шкалой
46. Выключатели плафона, расположенные в стойках дверей
47. Комби ВАЗ 2107
48. Индикатор давление масла с сигнализатором недостаточного давления ВАЗ 2107
49. указатель температуры охлаждающей жидкости
50. тахометр ВАЗ 2107
51. реле-выключатель сигнальная лампа стояночного тормоза
52. сигнальная лампа указателей поворота
53. контрольная лампа уровня тормозной жидкости ваз 2107
54. Контрольная лампа заряда аккумулятора
55. Контрольная лампа заднего противотуманного фонаря
56. Контрольная лампа контрольной лампы ВАЗ 2107
57. Контрольная лампа габаритного света
58. Контрольная лампа стояночного тормоза
59. Лампы освещения в Комбинация приборов ВАЗ 2107
60. Вольтметр ВАЗ 2107
61. Указатель уровня топлива с сигнальной лампой резерва
62. Выключатель электровентилятора ВАЗ 2107
63. Дополнительный резистор электровентилятора ВАЗ 2107
64. Электродвигатель вентилятора отопителя ВАЗ 2107
65.
