Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В
Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.
Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.
Характеристики и описание
Технические характеристики:
- Номинальное напряжение питающей сети, В — 220 ±11;
- Номинальное напряжение заряжаемой батареи, В -12;
- Ток заряда номинальный, А, не менее — 4,0;
- Потребляемая мощность, Вт, не более — 85.
На лицевой панели расположены:
- индикатор тока для контроля тока заряда;
- кнопка включения режима «АВТОМАТ»;
- светодиод, сигнализирующий об окончании цикла заряда;
- кнопка включения режима «ЦИКЛ».
Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.

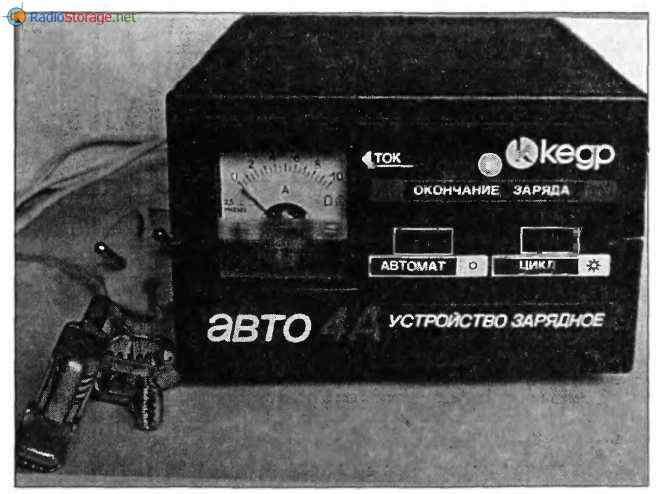

Рис. 1. Внешний вид устройства зарядного «Кедр-Авто 4А».
Рис. 2. Внешний вид устройства зарядного «Кедр-Авто 12В».
Принципиальная схема

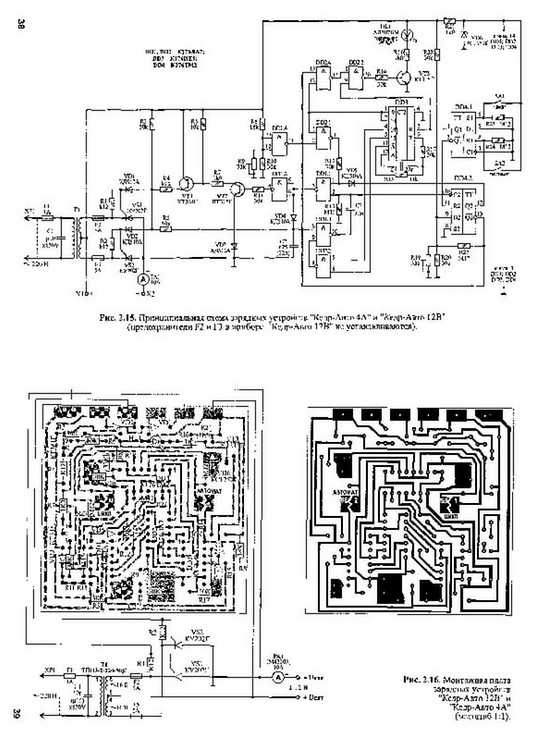

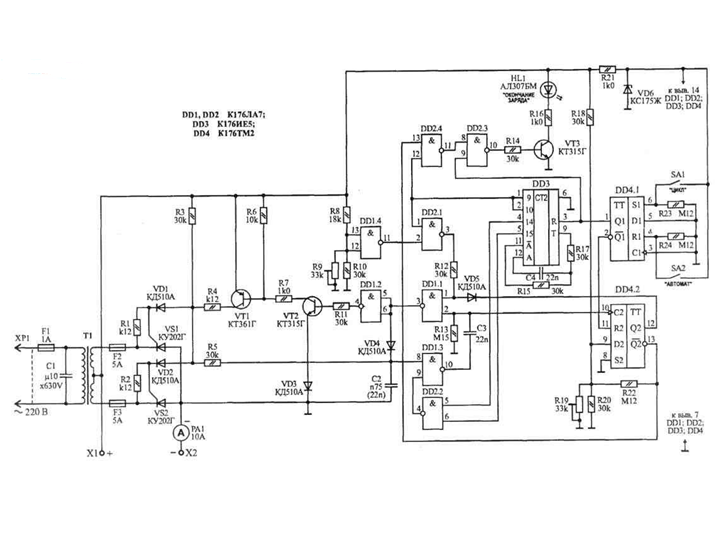

Рис. 3. Принципиальная схема зарядных устройств «Кедр-Авто 4А» и «Кедр-Авто 12В» (предохранители F2 и F3 в приборе «Кедр-Авто 12В» не устанавливаются).
Табл. 1. Перечень элементов к принципиальной схеме прибора «Кедр-4А», «Кедр-12В».
| Позиционное обозначение | Наименование элемента и тип | Кол-во | Примечания |
| R1, R2, R4 | Резисторы МЛТ-0,125 — 120 Ом ± 10 % | 3 | |
| R3, R5, R10 — R12 R14, R17, R18, R20 | МЛТ-0,125 — 30 кОм ± 10 % | 9 | |
| R6 | МЛТ-0,125 — 10 кОм ± 10 % | 1 | |
| R7, R16, R21 | МЛТ-0,125 — 1,0 кОм ± 10 % | 3 | |
| R8 | МЛТ-0,125 — 18 кОм ± 10 % | 1 | |
| R9, R19 | СПЗ-38 — 33 кОм | 2 | |
| R13 | МЛТ-0,125 — 150 кОм ± 10 % | 1 | |
| R22 | МЛТ-0,125 — 120 кОм + 10 % | 1 | |
| С1 | Конденсаторы К73-17-630В — 0,1 мкФ | 1 | |
| С2, С3, С4 | К73-17-630В — 0,022 мкФ | 3 | |
| VD1 — VD5 | Диоды КД103А | 5 | |
| VD6 | КС175Ж | 1 | |
| VS1, VS2 | КУ202Г -т- М | 2 | |
| HL1 | Индикаторы АЛ307БМ | 1 | |
| VT1 | Транзисторы КТ361Г | 1 | |
| VT2, VD3 | КТ315Г | 2 | |
| DD1, DD2 | Микросхемы К176ЛА7 | 2 | |
| DD3 | К176ИЕ5 | 1 | |
| DD4 | К176ТМ2 | 1 | |
| F1 | Предохранители ВП1-1 ІА 250 В | 1 | |
| F2, F3 | ВП1-1 5 А 250 В | 2 | «Кедр-4А» |
| РА1 | Измерительный механизм М42303 | 1 |
Шаблоны шкалы для амперметра
Рис.
4. Шаблон для восстановления шкалы амперметра зарядного устройства «Кедр-М».
Рис. 5. Шаблон для восстановления шкалы амперметра зарядного устройства «Кедр-Авто 4А».
Рис. 6. Шаблон для восстановления шкалы амперметра устройства зарядного автоматического «Электроника» УЗС-П-12-6,3.
Зарядное устройство КЕДР АВТО (1991 год)

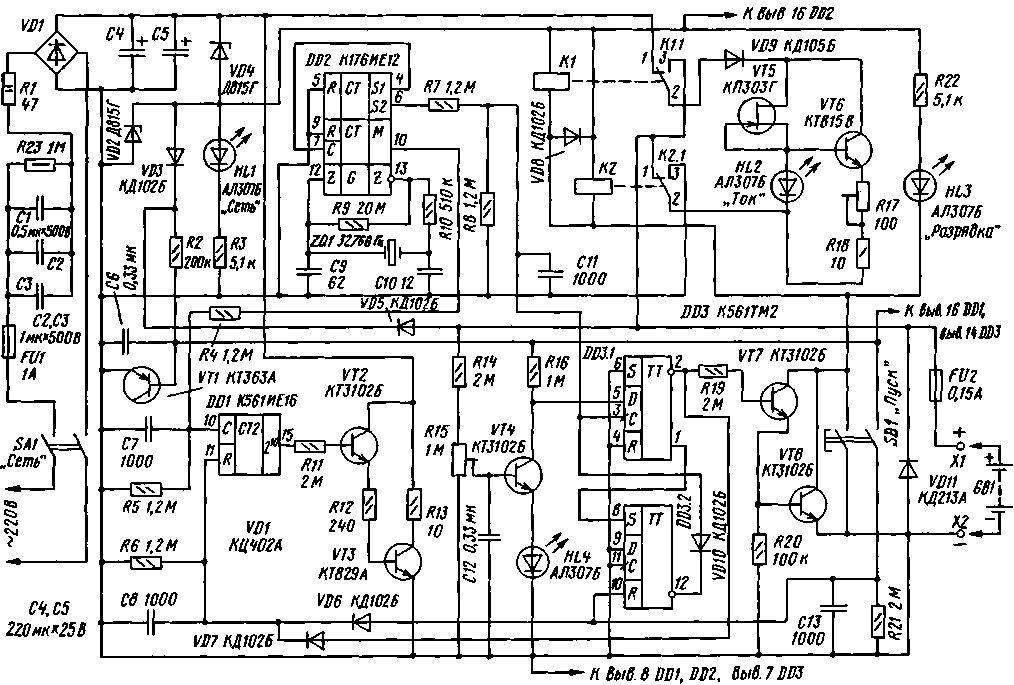

Рис. 7. Принципиальная схема зарядного устройства КЕДР АВТО (1991 год).
Рис. 8. Расположение деталей на печатной плате зарядного устройства КЕДР АВТО.
Рис. 9. Внешний вид печатной платы зарядного устройства КЕДР АВТО.
Рис. 10. Еще одна монтажная плата зарядных устройств «Кедр-Авто 12В» и «Кедр-Авто 4А».
Литература:
- Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.
- Форум «pro-radio.ru/auto/623».
Радиосхемы. — Зарядное устройство КЕДР-авто 4А
Реклама на сайте
категория
материалы в категории
Устройство зарядное Кедр-авто 4А предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.
Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.
Технические характеристики:
- Номинальное напряжение питающей сети, В — 220 ±11;
- Номинальное напряжение заряжаемой батареи, В -12;
- Ток заряда номинальный, А, не менее — 4,0;
- Потребляемая мощность, Вт, не более — 85.
На лицевой панели расположены:
- индикатор тока для контроля тока заряда;
- кнопка включения режима «АВТОМАТ»;
- светодиод, сигнализирующий об окончании цикла заряда;
- кнопка включения режима «ЦИКЛ».
Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.
Внешний вид зарядного устройства КЕДР Авто 4А
Схема зарядного устройства КЕДР авто 4А
Примечание: данная схема аналогична и для зарядного устройства КЕДР авто 12В, единственное отличие- в последнем отсутствуют предохранители F2, F3.
Печатная плата зарядного устройства Кедр авто 4А
Перечень элементов к принципиальной схеме прибора «Кедр-4А», «Кедр-12В».
| Позиционное обозначение | Наименование элемента и тип | Кол-во | Примечания |
| R1, R2, R4 | Резисторы МЛТ-0,125 — 120 Ом ± 10 % | 3 | |
| R3, R5, R10 — R12 R14, R17, R18, R20 | МЛТ-0,125 — 30 кОм ± 10 % | 9 | |
| R6 | МЛТ-0,125 — 10 кОм ± 10 % | 1 | |
| R7, R16, R21 | МЛТ-0,125 — 1,0 кОм ± 10 % | 3 | |
| R8 | МЛТ-0,125 — 18 кОм ± 10 % | 1 | |
| R9, R19 | СПЗ-38 — 33 кОм | 2 | |
| R13 | МЛТ-0,125 — 150 кОм ± 10 % | 1 | |
| R22 | МЛТ-0,125 — 120 кОм + 10 % | 1 | |
| С1 | Конденсаторы К73-17-630В — 0,1 мкФ | 1 | |
| С2, С3, С4 | К73-17-630В — 0,022 мкФ | 3 | |
| VD1 — VD5 | Диоды КД103А | 5 | |
| VD6 | КС175Ж | 1 | |
| VS1, VS2 | КУ202Г -т- М | 2 | |
| HL1 | Индикаторы АЛ307БМ | 1 | |
| VT1 | Транзисторы КТ361Г | 1 | |
| VT2, VD3 | КТ315Г | 2 | |
| DD1, DD2 | Микросхемы К176ЛА7 | 2 | |
| DD3 | К176ИЕ5 | 1 | |
| DD4 | К176ТМ2 | 1 | |
| F1 | Предохранители ВП1-1 ІА 250 В | 1 | |
| F2, F3 | ВП1-1 5 А 250 В | 2 | «Кедр-4А» |
| РА1 | Измерительный механизм М42303 | 1 |
Источник: Ходасевич А.
Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.
