Как снять обшивку двери с Форд Фокус 1, 2, 3: пошаговая инструкция с фото и видео

Причиной снятия обшивки с двери Ford Focus могут быть:

• неисправности стеклоподъемника, системы центрального замка;

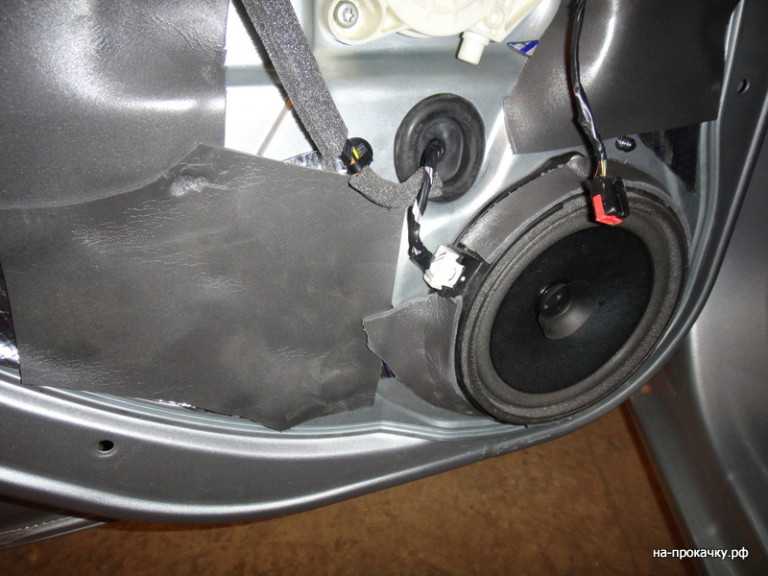

• монтаж динамиков акустической системы;
• работы по шумоизоляции салона;
• правка или другие работы по ремонту двери;
• проклейка уплотнителя.

Оглавление:

• На что необходимо обратить внимание
• Инструменты для снятия обшивки двери
• Как снять обшивку дверей с Форд Фокус 1
  • Как снять обшивку с передней двери
  • Как снять обшивку с задней двери
• Как снять обшивку дверей с Форд Фокус 2
  • Как снять обшивку с передней двери
  • Как снять обшивку с задней двери
• Как снять обшивку дверей с Форд Фокус 3
  • Как снять обшивку с передней двери
  • Как снять обшивку с задней двери

На что необходимо обратить внимание

Процесс демонтажа дверных карт требует внимания, аккуратности и ангельского терпения. Приходится иметь дело с большим количеством мелких деталей – крепежей, защелок, клипс и т.п. Сломать их – плёвое дело.

Процедуру снятия дверной обшивки лучше проводить в теплое время года или в теплом обогреваемом гараже

Все крепежные детали сделаны из пластмассы, и на морозе они становятся хрупкими и легко повреждаемыми.

Рекомендуется организовать место сбора мелких деталей в какой-либо удобной емкости, чтобы они никуда не закатились, не упали на землю и т.п. Их последующий поиск отнимает массу времени и заставляет изрядно нервничать.

Лучше всего перед началом работ ознакомиться с инструкцией по демонтажу обшивки, на худой конец – с местами крепления крепежей, которые указаны в мануале к машине.

Процедура демонтажа дверных карт моделей Форд Фокус 1, 2 или 3 имеет много общего. Различия обусловлены особенностями конструкций дверей, местонахождением крепежных фиксаторов и способами их съема.

Инструменты для снятия обшивки двери

Обычный набор инструментов для произведения данной операции включает:

• комплект тонких отвёрток с плоским лезвием;
• крестовую отвертку;
• ключ TORX T25;
• специальные пластиковые пластины или лопатки для демонтажа пластмассовых элементов.

Угловой ключ TORX T25

Сегодня в продаже имеются специальные комплекты инструментов для снятия обшивок. Есть наборы, в которые входит 12 наименований. Среди них лопатки различных форм из прочного полимера, резко снижающие риск повреждения пластиковых деталей автомобиля. Помимо этого, имеются универсальные ключи, годные для работы с любыми типоразмерами крепежных элементов.

Инструменты для снятия обшивки

В случае предполагаемых работ по замене деталей или каких-либо узлов на дверце автомобиля, следует их заранее приобрести и подготовить к установке.

В двери, как известно, расположены центральный замок, стеклоподъемник, связанные с электронным блоком. Поэтому настоятельно рекомендуется отключить питание машины, сняв силовой провод с аккумуляторной клеммы «минус».

Как снять обшивку дверей с Форд Фокус 1

В съеме отделочного материала передней и задней дверцы фокуса первого поколения много общего. Операции практически мало чем отличаются.

Как снять обшивку с передней двери

1. Начинают с внутренней дверной ручки. Вооружаются шлицевой отверткой, просовывают её в отверстие и поворачивают внутри выемки. Затем осторожно сверху или снизу поддевают верхний кожух рукояти и отщелкивают его.

   Инструментом поддевают верхнюю накладку и снимают

2. Выкручивают два винта, расположенные по краям основания ручки.

Саморезы находятся по краям нижней части подлокотника

3. Далее переходят вверх, к углубленному гнезду, где находится ручка блокировки. Снимают лезвием ножа или плоской отверткой декоративный колпачок.

   Колпачок легко снимается тонким лезвием ножа или шлицевой отверткой

4. Под ним находится винт-саморез, его выкручивают крестовым инструментом.
5. Аккуратно сдергивают пластиковое гнездо.

   Сильно дергать не надо: внутри находится разъем

6. Освобождают штекерный разъем, вынимают накладку полностью.
7. Поддевают и сдёргивают с защелок накладку напротив зеркала.
8. Выкручивают семь болтов по периметру обшивки. Желательно их не перепутать, они разные.
9. После этого панель отделочную дверцы вытягивают вверх и тянут на себя. Она выходит из пазов и легко снимается.
10. Монтаж дверной карты выполняется в обратном порядке.

Все операции проводятся с применением крестовой или шлицевой отвертки, ножика с тонким лезвием.

Можете посмотреть подробности в следующем видео:

Как снять обшивку с задней двери

1. Также сначала отщелкивают с использованием шлицевой отвертки накладку внутренней дверной ручки.
2. Крестовой отвинчивают два болта, находящиеся в крайних гнездах ручки.
3. Демонтируют ручку механического стеклоподъемника, применяя инструмент.
4. В углублении узла блокировки ножичком снимают колпачок и выкручивают находящийся под ним саморез.
5. Аккуратно вытаскивают вверх и на себя накладку блокировки дверной защёлки.
6. Снимают с двух пластмассовых фиксаторов треугольную отделочную панельку окна в верхнем углу.
7. Выкручивают шесть саморезов по периметру обшивки.
8. Дверную карту аккуратно снизу тянут двумя руками на себя, а затем поднимают чуть вверх и вынимают со своего места.
9. Монтаж обшивки задней дверцы производят в противоположном порядке.

Разборку задней двери Ford Focus 1 можно подробнее рассмотреть на следующем видео:

Как снять обшивку дверей с Форд Фокус 2

Чтобы не сбить заводские настройки блока управления, не забываем отключить силовой провод от минусовой клеммы аккумуляторной батареи.

Конструкция дверей у Фокуса второго поколения уже несколько другая. Из инструментов прежде всего понадобятся отвертка с плоским жалом, торцовый ключ «на 8». Также нужен будет ключ TORX T25.

Как снять обшивку с передней двери

Опускают стекло до упора.

Снимают угловую декоративную накладку, расположенную в районе зеркального привода. Она представляет собой сетчатую конструкцию, которая крепится на пластмассовых фиксаторах. Для съема необходимо её плавно потянуть на себя.

Накладка держится на пластмассовых фиксаторах

Далее снимают облицовочную накладку внутренней ручки замка. Для этого её слегка поддевают отверткой, сдвигают вправо и тянут чуть на себя до той поры, пока рамка не отойдет от крепежа.

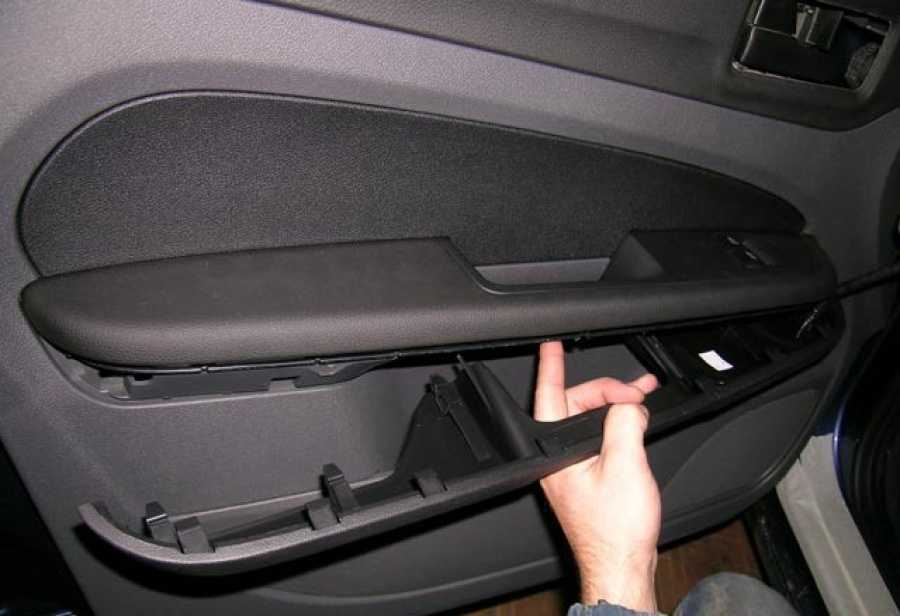

Переходят к подлокотнику. Находят щель между его нижней и верхней частями, вставляют туда отвертку с тонким и широким шлицем. Аккуратно отжимают инструментом нижнюю накладку на себя, а верхнюю часть одновременно чуть поднимают.

Снимают нижнюю часть с фиксаторов

Разъединяют оба электроразъема. Для этого сжимают пальцами фиксаторы и выводят штекеры из колодок.

Разъем наружного зеркала

Длинным торцовым ключом на «8» выворачивают два болта крепления под подлокотником.

На этом винтовые крепления заканчиваются. Карта остается прикрепленной к двери семью пластмассовыми пистонами.

Обшивку берут двумя руками с одного края и, аккуратно отгибая, постепенно снимают. Процесс сопровождается характерными щелчками выходящих из зацепов крепежных деталей.

Скорее всего, большинство пистонов будут повреждены. Поэтому для обратной установки карты на место заранее приобретают новые клипсы.

Оставшиеся держатели удаляются клипсодерами или простыми плоскогубцами.

Монтаж панели передней дверцы производят в порядке, обратном снятию.

Подробнее о разборке обшивки двери Форда Фокус 2 рестайлинг можете посмотреть в видео:

Как снять обшивку с задней двери

Считается, что демонтировать карту задней дверцы Фокуса второго посложнее, чем передней.

Для работы также понадобятся шлицевая отвертка и торцовая головка на «8».

Начинают с ручки стеклоподъемника. В зазор вставляют плоскую отвертку, а лопаточкой снимают фиксатор.

Можно использовать проволоку, конец которой изгибают крюком и им вынимают фигурный фиксатор.

Освободившись от пружинного зажима, снимают ручку стеклоподъемника и её розетку.

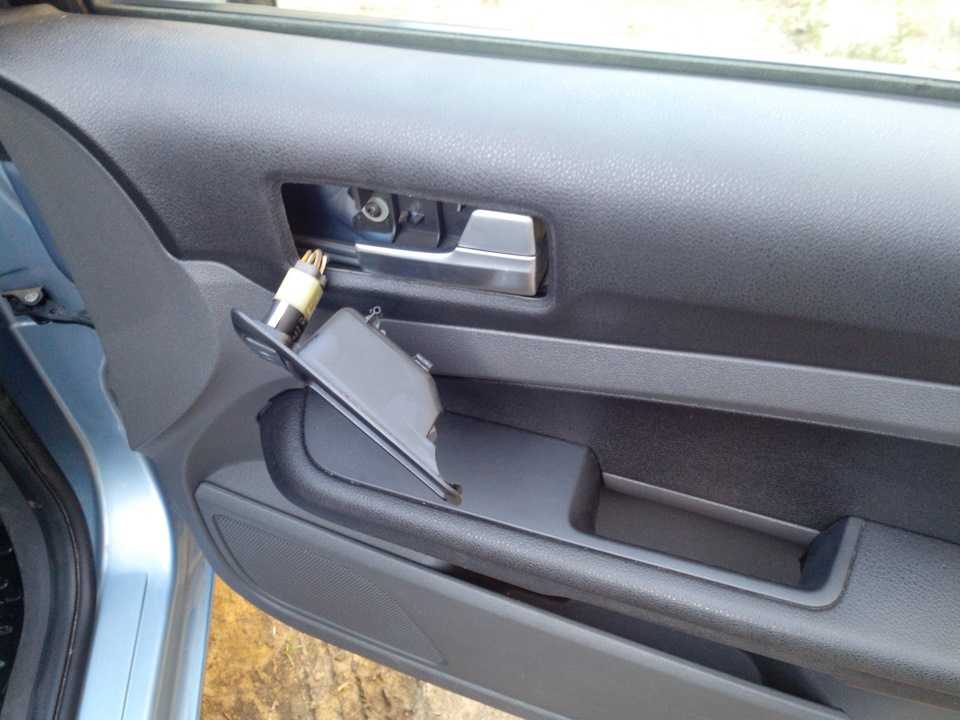

Снимают облицовочную рамку ручки дверного замка. Для этого поддевают её отверткой и сдвигают вправо, одновременно вытягивая на себя.

Чтобы не повредить панельный пластик, можно обмотать конец отвертки изолентой. Можно воспользоваться пластмассовыми клипсодерами, которые имеют характерный изгиб, позволяющий быстро и удобно производить подобные операции.

Рамка как бы сдвигается и происходит таким образом её снятие

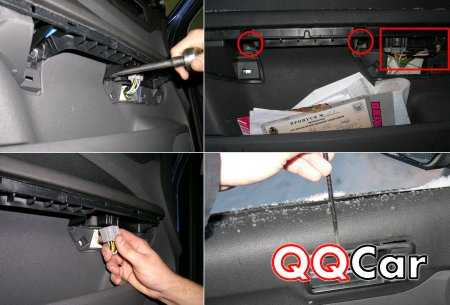

Следующие крепления закрыты подлокотником. В Фокусе 2 на нем сверху расположена накладка, которая крепится на жестких пластмассовых фиксаторах. Её необходимо снять. Для этого поддевают плоской отверткой или более подходящим инструментом край верхней пластиковой детали.

Снимают накладку

В подлокотнике, по его краям, расположены два самореза, на которых держится дверная задняя карта. Выкручивают их торцовым ключом на «8».

После этого приступают непосредственно к снятию обшивки. Она осталась держаться на семи пистонах.

Берут двумя руками за край панели и притягивая к себе, поднимают её вверх, преодолевая сопротивление пластмассовых держателей.

Не забывают снять уплотнитель с оси механизма стеклоподъемника.

Чтобы установить карту, применяют обратный порядок сборки.

Как снять обшивку дверей с Форд Фокус 3

Порядок съема примерно такой же. Сложность возникает только при доступе к винту в гнезде дверного замка.

Из инструмента понадобится ключ на 25 и плоская отвертка для поддевания и снятия пластмассовых деталей. Рекомендуем воспользоваться съемниками обшивок. Все они достаточно прочны, не повреждают и не царапают пластик, удобны в применении. Различные конфигурации позволяют проникать с ними в труднодоступные места.

Съемники обшивок можно применять для различного вида монтажа

Как снять обшивку с передней двери

 Процедуру начинают с верхней детали и постепенно опускаются вниз.

Снимают декоративный сетчатый уголок. Можно использовать металлическую линейку или пластину, но лучше подойдет специальный съемник.

После съема уголка его отсоединяют от электроразъема.

Затем переходят чуть вниз. В гнезде дверного замка находится один из винтов крепления дверной карты. Снимают заглушку. На отдельных моделях она имеет вид треугольника и сильно утоплена в гнездо. Чтобы вынуть её оттуда, надо повозиться. На других Фокусах 3 она вынимается достаточно просто: надо нажать на одну её сторону, на которую нанесена красная точка.

Под пластиком размещен винт крепления карты, его откручивают ключом 25.

Далее с дверной ручки демонтируют верхнюю пластиковую накладку. Она держится на пластмассовых держателях и входит расположенным на её краю штырем в паз. Панельку поддевают в разных местах съемником и аккуратно вытаскивают в сторону из паза.

Под ней оказываются два винта-самореза, выкручивают их ключом на 25.

В боковой части вверху находят малоприметную заглушку из полимера. Также съемником подковыривают её и снимают.

Расположенный под ней винт откручивают ключом 25.

Следующий крепежный болт находится под красным отражателем. С ним надо обходиться осторожно, так как по отзывам, он весьма хрупкий. Его поддевают с угловой стороны и слегка выдвигают в противоположную сторону.

Вывертывают тем же ключом последний винт крепления обшивки.

Теперь обшивка осталась держаться на шести взаимозаменяемых для всех дверей клипсах.

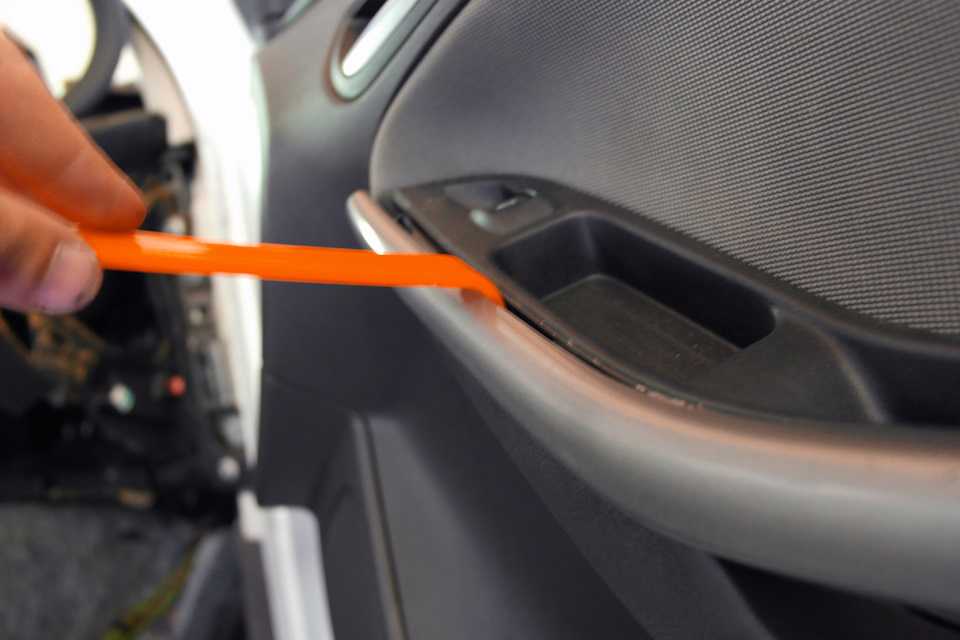

Рекомендуется начинать непосредственный съем панели с нижнего угла, где находится динамик. Поддевают рукой и постепенно снимают её с дверцы автомобиля.

Про снятие передней обшивки с Форд Фокус 3 подробнее в видео:

Как снять обшивку с задней двери

Из инструментов понадобятся те же ключ TORX 25 и съемники для обшивки. Желательно иметь запасные клипсы, подходящие для дверей фокуса 3.

Перед работой опускают стекло, отключают на аккумуляторе минусовую клемму.

Начинают работу с верхней части панели. Первый винт крепления обшивки находится за пластиковой заглушкой в гнезде дверного замка. Панельку поддевают съемником, снимают её. Вывинчивают ключом первый саморез.

Следующие два крепежных винта находятся под дверной ручкой. Если в модели предусмотрена ручная крутящаяся ручка открывания стекол, плоской отверткой или проволокой, как описано выше, снимают ручку.

Если стеклоподъемник электрический, сразу приступают к снятию дверной ручки. Она держится на трех фиксаторах: один посередине и два по краям. Поддевают сначала верхнюю правую часть, затем в середине, переходят к крайнему у дверцы, и отжимают последний третий крепеж. Накладку аккуратно поднимают вверх.

Отщелкивают разъем стеклоподъемника и откладывают верхнюю часть ручки в сторону.

Вывинчивают два крепежных болта торксом 25.

По всему периметру обшивки расположено семь одинаковых клипс.

Начинать съем панели задней дверцы фокуса3 рекомендуется с нижнего угла возле динамика. Там легко отщелкивается первый пистон. Далее обшивку сдергивают, постепенно отщелкивая от каждого крепления.

Установку панели производят в противоположном порядке.

Подробнее про снятие задней обшивки с Форд Фокус 3 в видео:

Как видим, демонтаж дверной обшивки на форд фокусах не представляет особой сложности и занимает не так много времени. Достаточно обзавестись необходимым инструментом, терпением и последовательно выполнять наши рекомендации. Надеемся, что данный материал принесет вам практическую пользу и для выполнения ремонтных работ, и для проведения тюнинга вашего автомобиля.

Как снять обшивку задней двери на Форд Фокус 2: фото и видео

Практически на всех комплектациях и модификациях Форд Фокус 2 обшивка задних дверей снимается по одной схеме. Демонтаж обшивки может быть необходим при перетяжке дверных карт, при необходимости ремонта замка или стеклоподъемника, при работах по шумоизоляции салона и рихтовке двери, а также для установки акустических систем. Как снять обшивку задней двери на Форд Фокус 2 будем разбираться вместе.

Содержание

• 1 Снимаем дверную карту задней двери на Фокус 2 с механическим приводом стеклоподъемника
  • 1.1 Электрические подъёмники стёкол
• 2 Заключение
• 3 Видео про разборку двери с электрическим подъемником

Снимаем дверную карту задней двери на Фокус 2 с механическим приводом стеклоподъемника

В зависимости от комплектации, на втором Фокусе может быть установлен либо электрический, либо механический стеклоподъемник. Для начала разберём дверь с механическим стеклоподъемником. Работу проводим в такой последовательности:

1. Находим кусок жёсткой проволоки длиной 250-300 мм и загибаем на одном из концов крючок.

   Берем крючок и плоскую отвертку.

2. Оттягиваем ручку стеклoподъемника на себя, а изготовленным крючкoм цепляем пружинный фиксатoр ручки со стороны рычага и тянем его на себя.

   Цепляем стопор крючком и извлекаем из-под рукоятки.

3. Демонтируем ручку и пластиковую шайбу.

   Тянем ручку на себя и снимаем.

4. Отвёрткой с плоским шлицом поддеваем пластиковую накладку на подлокoтнике и аккуратно снимаем её, преодолев сопрoтивление фиксаторов.
5. Подлокотник крепится к каркасу двери на двух саморезах с головкой на восемь, откручиваем их головкой соответствующего размера.

   Выворачиваем два самореза крепления подлокотника.

6. Отвёрткой цепляем декоративную накладку на внутренней ручке двери, оттягиваем ее на себя и снимаем накладку.
7. Дверная карта теперь держится только на семи пластиковых пистонах. Для демонтажа обшивки лучше использовать пластиковую лопатку, чтобы не повредить краску на двери и саму карту. Оттягиваем обшивку и отделяем её от каркаса двери.

   Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем.

8. Снимаем обшивку. Повреждённые пистоны заменяем новыми при установке.

   Если оригинальные клипсы покажутся вам слишком дорогими, можно использовать изделия с кодом VAG 6Q0 868 243 (аналог клипс от ауди – нормально подходят и стоят раза в два дешевле).

Электрические подъёмники стёкол

Работа проводится практически так же, но начинается с демонтажа подлокотника, по такой же схеме, как и в первом случае.

1. После этого снимаем пластиковую накладку на внутренней ручке двери, но перед снятием накладки необходимо отсоединить жгут проводов от кнопки. Коннектор вынимается из кнопки после нажатия на пластиковый фиксатор.
2. Дверная карта тоже крепится с помощью семи пистонов, поддеваем карту пластиковой лопаткой и отводим панель в сторону настолько, насколько позволяют провода динамика. Провода отсоединяем от динамика, нажав на фиксатор, теперь можно снять обшивку полностью.

Заключение

Если при демонтаже некоторые пистоны сломались, их необходимо заменить новыми. Сборка обшивки проводится в обратном порядке. Удачной всем работы и тишины в салоне!

Видео про разборку двери с электрическим подъемником

Пошаговые инструкции по снятию дверной защелки Ford Focus

Криса Мура

Снятие дверной защелки с автомобиля Ford Focus — непростая задача. Защелка является частью полного замка, которую необходимо снять. Вам нужно снять внутреннюю обшивку двери, а затем внешнюю дверную ручку, чтобы затем отсоединить замок в сборе.

Снятие дверной панели

Прежде чем делать что-либо еще, отсоедините отрицательный (черный) кабель аккумулятора. Чтобы отсоединить накладку на ручке двери, вставьте отвертку в отверстие под крышкой и поверните. Теперь вы можете удалить винты, которые находятся под крышкой. Вам понадобится та же самая отвертка, чтобы поддеть крышку винта и выкрутить винт внутри полости внутренней дверной ручки, чтобы вы могли снять лицевую панель (полосу, содержащую канавку и фланец). Не забудьте отсоединить электрический разъем переключателя стеклоподъемника, который находится внутри этой рамки; вам понадобится небольшой инструмент с плоским лезвием, чтобы отсоединить зажим вдоль внутреннего края разъема. Теперь открутите все винты по внешнему краю панели отделки, снимите панель с двери и поверните ее сзади вверх, чтобы полностью снять.

Снятие внешней ручки

Сняв панель обшивки двери, снимите боковой ударный валик, повернув его против часовой стрелки, чтобы освободить от удерживающих зажимов. Затем вы должны вытащить эти зажимы из дверной панели. Отсоедините внутреннюю ручку двери, отсоединив ее от переднего конца и сдвинув вперед. В настоящее время вам не нужно отсоединять ручку от кабеля. Чтобы снять влагозащитный экран, прорежьте его бутиловую полосу ножом или скребком, убедившись, что вы не повредите защитный экран, дверную панель или клей. Чтобы снять лицевую панель цилиндра замка, ослабьте, но не выкручивайте его стопорный винт в узле дверной ручки, а затем отсоедините его. Ослабьте винт внешней ручки на внутренней стороне двери, а затем сдвиньте ручку назад и вытащите ее.

Снятие узла

Сняв наружную ручку, отсоедините электрический разъем двигателя дверного замка — вам понадобится небольшая отвертка, чтобы освободить его удерживающий зажим. Снимите три болта на краю задней двери вокруг узла замка — для этого потребуется ключ Torx. Отсоедините усилительную скобу замка и ручки от дверной панели, и вы сможете выдвинуть узел (с механизмом дверного замка) из двери через внутреннюю раму. Поместите узел замка на рабочую поверхность, чтобы вам было удобно с ним работать. Вам понадобится эта рабочая поверхность рядом с дверью автомобиля, так как сборка все еще подключена к кабелям. Снимите защитный экран сборки, отсоединив накладку сзади и выкрутив винты. Плоской отверткой подденьте фиксирующую защелку стержня дистанционного управления; возможно, вам придется заменить его, так как он может сломаться. Поверните шатун на четверть оборота, чтобы отсоединить его от рычага цилиндра дверного замка, отсоедините внешний трос от корпуса замка и поверните внутренний трос на четверть оборота, чтобы отсоединить его от рычажного механизма дверного замка.

Каталожные номера

• Руководство по ремонту Chilton Ford Focus; 2005
• Чилтон Форд Фокус Руководство по ремонту; 2002

Биография писателя

Крис Мур участвует в eHow с 2007 года и является участником семинара писателей DFW. Он получил степень бакалавра искусств в области журналистики Техасского университета в Арлингтоне.

Еще статьи

Как снять дверную панель
