Все предохранители и реле Лада Калина первого поколения (ВАЗ-1117, ВАЗ-1118, ВАЗ-1119, ВАЗ-2192, ВАЗ-2194) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов выпуска.

Блок предохранителей и реле в салоне Лада Калина 1

Большинство предохранителей расположены в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

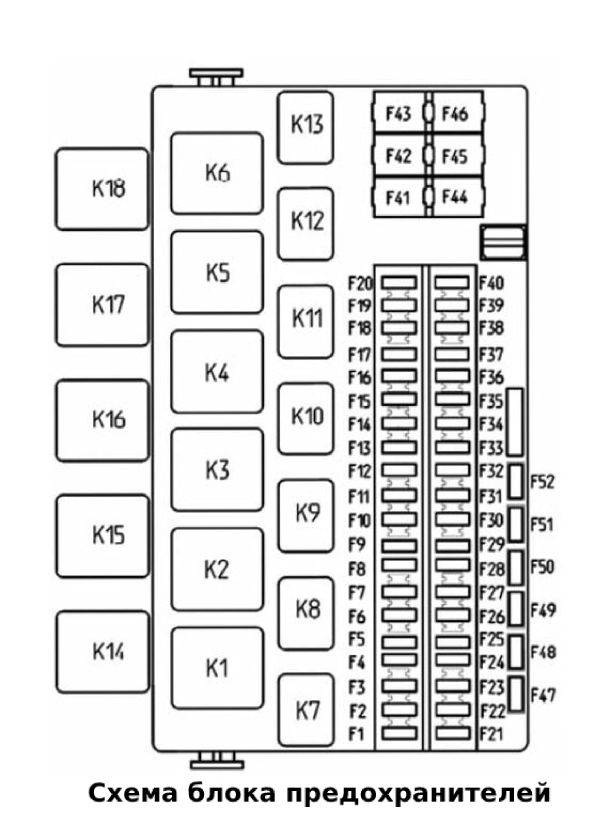

Схема предохранителей и реле в салоне Lada Kalina

Монтажный блок предохранителей и реле:
1 — место установки реле включе­ния стеклоочистителя фар, K1;
2 — реле включения дальнего света фар, K7;

3 — реле включения звукового сигнала K8;
4 — реле включения стеклоподъемни­ков дверей калины, K2;
5 — место установки реле включения противотуманных фар, K9;
6 — реле стартера;
7 — реле вклю­чения обогрева заднего стекла, K10;
8 — дополнительное реле, K4;
9 — реле включения подогрева сидений, K11;
10 — реле включения указателей пово­рота и аварийной сигнализации, K5;
11 — место установки резервного реле калины, K12;
12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6;
13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом;
14 — пинцет для извлечения реле;
15 — запасные предохранители;
16 — ме­сто установки предохранителя АБС, F28:
17 — предохранитель электроусилителя рулевого управления, F27;
18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

№	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки калины.
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны калины
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя Лада Калина
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23		Блок управления электроусилителем рулево­го управления
F24		Резерв (муфта компрессора кондиционера калины)
F25		Резерв (контроллер электропакета)
F26		Резерв (АБС)
F27 (F31)	50	Электроусилитель рулевого управления
F28	50*	Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Предохранители и реле системы управления двигателем Лада Калина

Цепи системы управления двига­телем защищены тремя предохранителями, расположенны­ми под крышкой в облицовке тун­неля пола. Там ж находится разъём диагностики.

открываем крышку отвёрткой

Обозначение на изображении	Сила тока, А	Защищаемые цепи
F1	15	Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
F2	15	Топливный насос, предохранитель бензонасоса калины.
F3	15	Электронный блок управления (цепи постоянного пи­тания)

Реле системы собраны в блок и установлены под централь­ной консолью. В блок дополнитель­но встроен предохранитель электро­вентилятора системы охлаждения двигателем.

Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.

Реле бензонасоса

Монтажный блок калина 1. Монтажный блок, предохранители и реле лада калина

Каждый автовладелец желает, чтобы его «железный конь» всегда оставался верным, быстрым, надежным, и обладатели модели «Лада Калина» — не исключение. Одна из частых проблем отечественного автопрома — неисправность электроприборов. Если эта проблема коснулась и вас, не стоит сразу ехать на СТО и платить немалые деньги механикам. В первую очередь необходимо проверить предохранители на «Калине». Это можно сделать самостоятельно без каких-либо затрат.

Где находятся предохранители на «Калине» и зачем они нужны

Каждый автомобиль снабжен блоком предохранителей. «Калина» первого поколения имеет в своей комплектации 3 таких устройства: монтажное, управляющее и дополнительное. Модель второго поколения, или как ее еще называют «Калина 2», снабжена 2 блоками.

Данные элементы необходимы не только для защиты всей электроники автомобиля от сгорания, но препятствуют возникновению пожара, т.к. в случае короткого замыкания всю нагрузку они берут на себя. При этом сам предохранитель выходит из строя, тем самым останавливая подачу тока на электроприбор.

Типы предохранителей

Предохранители классифицируются на цилиндрические и ножевые. Первые использовались в эксплуатации российских автомобилей старого образца. Элементы ножевого типа считаются более безопасными, удобными и применяются во всех автомобилях «Лада Калина».

Также предохранители различаются по значению номинального тока, указанному на корпусе, и размеру. Кроме того, каждому значению максимально допустимого тока соответствует свой цвет, что тоже позволяет различить предохранители без особого труда.

Монтажный блок

Расположен под панелью приборов управления габаритами и светом фар, с водительской стороны слева от руля. В этом блоке предохранители «Калины» отвечают за сохранность практически всех установленных электроприборов. Местонахождение монтажного блока предохранителей авто 1 и 2 поколений одинаковое, но его схема различна.

Расшифровка предохранителей «Калины» 1-ого и 2-ого поколений представлена ниже.

Управляющий блок

На «Калине» 1-го поколения установлен под крышкой в центральной консоли. Предохранители этого блока защищают самые основные приборы электроники. Здесь же находится и разъем для диагностики инжектора. На авто 2 поколения блок находится под капотом, в моторном отсеке.

Дополнительный блок

Такой блок предохранителей есть только у «Калины 1». Находится под панелью центральной консоли, внизу с пассажирской стороны.

Расшифровка предохранителей на «Калине 1»

Предохранители монтажного блока

Маркировка на схеме	Сила тока, А
F-1	10	Поворотники, сигнал заднего хода, иммобилайзер, панель приборов
F-2	30	Электрические дверные стеклоподъемники
F-3	10	Аварийный сигнал
F-4	20	Дворники и омыватель лобового стекла, выключение отогрев стекла заднего вида
F-5	25	Двигатель отопителя салона (печка)
F-6	20	Звуковой сигнал (гудок)
F-7	10	Свет в салоне автомобиля, лампы стоп-сигналов
F-8	20	Отогревание стекла заднего вида
F-9	5	Правые габариты, лампа освещения бардачка
F-10	5	Левые габариты, наружное подсвечивание заднего номера
F-11	7,5	Задние противотуманные фары
F-12	7,5	Правый ближний свет, регулятор положения лампы ближнего света правой фары
F-13	7,5	Левый ближний свет, корректор положения лампы ближнего света левой фары
F-14	10	Правый дальний свет
F-15	10	Левый дальний свет
F-16	10	Правые передние противотуманные фары
F-17	10	Левые передние противотуманные фары
F-18	15	Обогрев сидений
F-19	10	Система тормозов АБС
F-20	15	Прикуриватель
F-21	10	Предохранитель заднего хода «Калины» (ограничитель на коробке передач)
F-22	15	Охранная сигнализация
F-23, F-24, F-25		Запас
F-26	25	АБС
F-27	50	Электрический усилитель руля
F-28	50	АБС

«Калина 2» — расшифровка назначения предохранителей

Предохранители монтажного блока на «Калине 2»

Обозначение на схеме	Сила тока, А	Оберегаемые элементы электросети
F-1	15	Катушка зажигания, форсунки, блок управления двигателем (ЭБУ, «мозги»), вентилятор охлаждающий двигатель
F-2	25	Электрооборудование кузова, электрические стеклоподъемники, наружные зеркала
F-3	15	Автоматическая коробка передач
F-4	15	Подушки безопасности
F-5	7,5	Панель приборов, электрический усилитель руля, датчик скорости, лампа стоп-сигнала, дворники лобового стекла, подогрев заднего и лобового стекол, обогрев сидений
F-6	7,5	Сигнализатор заднего хода
F-7	7,5	Клапан продувки адсорбера, датчик массового расхода воздуха (ДМРВ), датчик концентрации кислорода, фазовый датчик
F-8	25	Обогрев заднего стекла и наружных зеркал
F-9	5	Правые габариты
F-10	5	Левые габариты, подсвечивание заднего гос. номера
F-11	5	Задние противотуманные фары
F-12	10	Правый ближний свет
F-13	10	Левый ближний свет
F-14	10	Правый дальний свет
F-15	10	Левый дальний свет
F-16	10	Передняя противотуманная фара правая
F-17	10	Передняя противотуманная фара левая
F-18	20	Прикуриватель, подогревание сидений
F-19	7,5	Система АБС
F-20	15	Звуковой сигнал (гудок)
F-21	10	Топливный насос
F-22	15	Дворники и омыватель заднего и лобового стекол
F-23	5	Разъем для диагностики
F-24	7,5	Кондиционер, климат-контроль
F-25	7,5	Стоп-сигналы
F-26	25	АБС
F-27, F-28, F-29, F-30	—	Резерв
F-31	30	Электрооборудование кузова, мотор очистителя лобового стекла
F-32	30	Отопитель салона (печка), климат-контроль

Реле монтажного блока на «Калине 2»

Обозначение на схеме	Для чего предназначены
К-1
К-2	Центральный замок
К-3	Дополнительное реле стартера
К-4	Замок зажигания
К-5	Резерв
К-6	Дворники и омыватели стекол
К-7	Дальний свет
К-8	Звуковой сигнал (гудок)
К-9	Ближний свет
К-10	Обогревание заднего стекла
К-11	Главное реле
К-12	Топливный насос
К-13	Резерв
К-14	Вентилятор охлаждения двигателя
К-15, К-16	Обогревание лобового стекла
К-17	Кондиционер

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше — для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем — есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора.

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Калина блок предохранителей располагает в специальном монтажном блоке. При возникновении проблем с электрооборудованием практически в 90% случаев виноваты эти элементы. Однако не у каждого автолюбителя есть схема расположения предохранителей, что значительно затрудняет выявление поломки.

Где располагаются компоненты и как их заменить?

Блок предохранителей Калина находится под втулкой включения габаритов. Подробная схема с их расположением обозначена на внутренней части крышки. Сам монтажный блок находится в салоне, его можно найти с левой стороны от водителя. Для попадания внутрь достаточно убрать крышку. Под ней находятся все переключатели, отвечающие за управление световыми приборами.

Любые неполадки, связанные с электрооборудованием, необходимо искать в предохранителях. Во многих случаях проблема связана с перегоранием одного компонента.

Открыв крышку монтажного блока, можно увидеть схему и сами предохранители. Здесь есть как рабочие, так и резервные детали. Приборы последнего типа располагаются по правую сторону, их количество не превышает 4 штук. Рядом с ними находятся специальные пинцеты, с помощью которых компоненты легко извлекаются.

Схема расположения и принцип работы каждого предохранителя указаны на крышке. Разобраться с этим вопросом несложно. Согласно схеме, буквами К обозначены все реле, а F- предохранители. Необходимо обратить внимание на то, что первыми идут детали F, а затем — К.

Предохранители и реле расположены в определенном порядке, что упрощает работу с ними. Для понимания сути вопроса необходимо привести обобщенные обозначения. Так:

• F1 — F31 отвечают за предохранители;
• К1 — К6 — крупные реле;
• К7 — К12 — детали меньшего размера.

Под номером 1 находится маленький пинцет, под 2 — большой.

Предохранители прикуривателя Калина расположены в том же блоке, который находится в салоне автомобиля.

Для замены компонентов необходимо провести подготовительные мероприятия. Первым делом отсоединяются все клеммы, это позволит обезопасить ход дальнейших действий. Затем начинается процесс замены. Необходимо открыть крышку монтажного блока и найти неисправные детали. Делать это нужно согласно представленной схеме. С помощью пинцета необходимо извлечь неисправный элемент. Выявить неисправный компонент можно по нити.

В некоторых случаях она визуально целая, но при этом соединение нарушено. Оценить состояние детали можно исключительно омметром. Снятие детали легкое, после ее удаления устанавливается новый прибор, и крышка блока закрывается.

Провести подобную работу может любой человек. Достаточно просто разобрать расположение предохранителей и сделать все согласно представленной схеме.

Список существующих элементов

Для облегчения работы ниже будет представлена схема, отражающая расположение предохранителей и всех элементов в монтажном блоке. Под обозначением F1 находится элемент, отвечающий за работу иммобилизатора. F2 — это стеклоподъемники, F3 — выключатель, контролирующий аварийную сигнализацию, F4 — очиститель стекла, F5 — блок, способствующий работе электроусилителя, и F6 — звуковой сигнал.

F7 включает в себя целую комбинацию элементов, которые обеспечивают освещение в салоне Калина хэтчбек. Под F8 находится обогрев заднего стекла, а F9 и F10 отвечают за работу габаритных огней. F11 — блок, ответственный за функционирование иммобилизатора, а F12 и F13 — ближний свет.

В Калина хэтчбек есть блок, контролирующий работу электроусилителя, обозначен он номером F27, и элемент F28 (тесно связан с системой ABS).

F14, F15 и F16 — дальний свет и противотуманные фары. F18 — поддержание подогрева. F19 — это АБС, F20 — работа прикуривателя, F21 блокирует задний ход, а F22 — электропакет. Резервные компоненты на Калина универсал обозначены F23, F24, F25.

Помимо этих элементов, схема включает в себя и реле. Как упоминалось выше, они находятся под буквой K. K1 — это элемент, отвечающий за омыватель фар в Лада Калина универсал. K2 и К3 — цепь стеклоподъемников и стартера, K4 считается вспомогательным реле. K5 отвечают за указатели поворотов при необходимости аварийной сигнализации. K6 — работа очистителей и омывателей стекол, K7 — включение дальнего света. K8 отвечает за звук, K9 — передние фары, K10 и K11 — обогрев стекол и сидений. К12 — это резервное реле.

Где находятся все эти элементы, было неоднократно указано выше. Достаточно просто открыть крышку монтажного блока и ознакомиться с его наполнением.

Необходимо обратить внимание на то, что каждый предохранитель на Калине имеет свой цвет. Это значительно облегчает работу и понимание функционирования всей системы. Оттенок полностью зависит от силы тока, подобное окрашивание позволяет избежать короткого замыкания.

Монтажный блок реле и предохра­нителей находится в панели прибо­ров под крышкой, слева от рулевой колонки. В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.
Для доступа к монтажному блоку поддеваем за приливы крышку пане­ли приборов…

С левой…
…и правой сторон…

И опускаем крышку.
Маркировка гнезд для предохрани­телей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле. Перед заменой реле и предохраните­лей отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.
Неисправный предохранитель опре­деляем по перегоревшей перемычке.

Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока (величина номинального тока предохранителя указана на его корпусе). Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Маленьким пинцетом извлекаем предохранитель…

И реле малого размера.

Большим пинцетом извлекаем реле большого размера.
Для проверки надежности контактов наконечников проводов с выводами реле и предохранителей необходи­мо извлечь монтажный блок из гнез­да панели приборов. Для этого…

Крестообразной отверткой отво­рачиваем саморез нижнего креп­ления монтажного блока к панели приборов.
Потянув блок на себя, выводим два его боковых пластмассовых фиксато­ра (по одному с каждой стороны) из прорезей металлических кронштей­нов панели приборов…

И вынимаем блок из гнезда па­нели приборов.
Устанавливаем монтажный блок в об­ратной последовательности.

Предохранители

Монтажный блок реле и предохранителей :
F1-F31 — предохранители;
К1-К6 — реле большого размера;
К7-К12 — реле малого размера;
1 — маленький пинцет для извлечения предохранителей и реле малого размера;
2 — большой пинцет для извле­чения реле большого размера

Предохранители монтажного блока
Обозначение предохранителя (номинальный ток. А)	Защищаемые элементы
F1(10)	Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
F2 (30)	Цепи электростеклоподъемников
F3 (10)	Цепи аварийной сигнализации
F4 (20)	Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
F5 (25)	Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
F6 (20)	Звуковой сигнал
F7 (10)	Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салона
F8 (20)
F9 (5)	Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
F10 (5)	Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знака
F11 (7,5)	Цепи ламп противотуманного света в задних фонарях
F12 (7,5)	Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары
F13 (7,5)	Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
F14 (10)	Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
F15 (10)	Лампа дальнего света (левая блок-фара)
F16, 17 (10)	Лампы противотуманных фар (опция)
F18 (15)	Элементы подогрева сидений (опция)
F19 (10)
F20 (15)	Нагревательный элемент прикуривателя
F21(10)	Цепь блокировки заднего хода коробки передач
F22 (15)	Блок управления охранной сигнализацией
F23	Резерв
F24	Резерв
F25	Резерв
F26 (25)	Электрические цепи АБС (опция)
F27 (5)	Запасной
F28 (7,5)	Запасной
F29 (10)	Запасной
F30 (20)	Запасной
F31(50)	Электроусилитель руля

Реле монтажного блока
Обозначение	Наименование	Запитываемые потребители
К1 (опция)	Реле омывателя блок-фар	Элетродвигатель омывателя блок-фар
К2	Реле стеклоподъемников	Электродвигатели стеклоподъемников
КЗ	Реле стартера	Тяговое реле стартера
К4	Дополнительное реле	Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла
К5	Реле-прерыватель указателей поворота и аварийной сигнализации	Лампы указателей поворота и аварийной сигнализации
К6	Реле очистителя ветрового стекла	Электродвигатель очистителя ветрового стекла
К7	Реле дальнего света блок-фар	Лампы дальнего света блок-фар
К8	Реле звукового сигнала	Звуковой сигнал
К9 (опция)	Реле противотуманных фар	Лампы противотуманных фар
К10	Реле обогрева заднего стекла	Элемент обогрева заднего стекла
К11 (опция)	Реле подогрева сидений	Элементы подогрева сидений
К12 (резерв)	—	—

Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

Монтажный блок предохранителей и реле : 1 — место установки реле включения стеклоочистителя фар, К1; 2 — реле включения дальнего света фар, К7; 3 — реле включения звукового сигнала К8; 4 — реле включения стеклоподъемников дверей, К2; 5 — место установки реле включения противотуманных фар, К9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, К10; 8 — дополнительное реле. К4; 9 — реле включения подогрева сидений, К11; 10 — реле включения указателей поворота и аварийной сигнализации, К5; 11 — место установки резервного реле, К12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, Кб; 13 -пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 -пинцет для извлечения реле, F27; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28; 17 — предохранитель электроусилителя рулевого управления; — 18 — предохранители F1-F26

На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами па внутренней стороне крышки монтажного блока. Там же для предохранителей указана сила тока.

Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей.

Предохранители и защищаемые цепи

		Защищаемые цепи
		Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации)
		Электростеклоподъемники
		Аварийная сигнализация
		Стеклоочиститель и стеклоомыватель
		Электровентилятор отопителя, блок управления электроусилителем рулевого управления
		Звуковой сигнал
		Щиток приборов, лампы освещения салона
		Обогрев заднего стекла
		Лампы габаритного света с правой стороны автомобиля
		Лампы габаритного света с левой стороны автомобиля
		Блок управления иммобилайзером
		Лампа ближнего света правой блок-фары
		Лампа ближнего света левой блок-фары
		Лампа дальнего света правой блок-фары
		Лампа дальнего света левой блок-фары
		Противотуманная фара*
		Противотуманная фара*
		Подогрев сидений*
		Прикуриватель
		Соленоид блокировки передачи заднего хода
		Блок дистанционного управления нейтральным замком и охранной системой автомобиля
		Блок управления электроусилителем рулевого управления
		Электроуснлитель рулевого управления
		Резерв, АБС*

Примечание. В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.

Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

Монтажный блок предохранителей Лады Калины находится в салоне, с левой стороны от водителя, под крышкой, где расположены переключатели управления световыми приборами. Любую неисправность, связанную с отказом какого-либо электроприбора в автомобиле, следует искать именно отсюда, в большинстве случаев виной всему может оказаться сгоревший предохранитель. Открыв эту крышку, перед вами покажется вот такая картина:

Этот монтажный блок, производства компании DELPHI, в котором резервные элементы расположены с правого края, как видите, они находятся отдельно 4 штуки, и рядом с ними находятся два пинцета, которые предназначены для вынимания элементов из гнезд.

А обозначение каждого предохранителя и за работу какого прибора он отвечает, показано на самой крышке, видно не очень хорошо, но если присмотреться — то вполне можно разобраться. Обратите внимание, что большими латинскими буквами K обозначены реле, а латинскими F- предохранители. Обратите внимание, что на крышке вверху показаны сначала предохранители, а внизу — реле, хотя в самом блоке наоборот, но здесь, думаю, всем понятно!

А теперь более детально приведу ниже список всех элементов, и какой за что отвечает:

Цепи, защищаемые плавкими предохранителями

• F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
• F2 — стеклоподъемники
• F3 — выключатель аварийной сигнализации
• F4 — Стеклоочиститель
• F5 — Отопитель, блок управления электроусилителем
• F6 — Звуковой сигнал
• F7 — Комбинация приборов, освещение салона
• F8 — обогрев заднего стекла
• F9 — Габаритные огни (правые)
• F10 — Габаритные огни (левые)
• F11 — Блок управления иммобилизатором
• F12 — Ближний свет (правый)
• F13 — Ближний свет (левый)
• F27 — блок управления электроусилителем (большой красного цвета 50 A)
• F28 — блок управления системой ABS (в данном случае пустое место, так как ABS не установлено)
• F14 — Дальний свет (правый)
• F15 — Дальний свет (левый)
• F16, F17 — Противотуманные фары
• F18 — обогрев сидений
• F19 — АБС
• F20 — прикуриватель
• F21 — Блокировка заднего хода
• F22 — Блок управления электропакетом
• F23, F24, F25 — резерв
• F26 — АБС

Назначение установленных в блоке реле:

• K1 — омыватель фар
• K2 — включение цепи стеклоподъемников
• K3 — включение стартера
• K4 — дополнительное (реле зажигания)
• K5 — указатели поворотов и аварийной сигнализации
• K6 — омыватель и очиститель ветрового стекла
• K7 — дальний свет
• K8 — звуковой сигнал
• K9 — передние противотуманные фары
• K10 — обогрев заднего стекла
• K11 — обогрев передних сидений
• K12 — резервное

Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания. Для замены используйте пинцеты, которые вставлены в монтажном блоке.

Калина | Кладбище Маунт-Оберн

Подробнее о погоде »

Калина

---

Сад без калины сродни жизни без музыки и искусства.

Майкл Дирр

---

Майкл Дирр, известный садовод, писатель и эксперт по древесным растениям, выше процитирован из его книги, на которую ссылаются четыре десятилетия студентов, энтузиастов и экспертов по растениям, Руководство по древесным ландшафтным растениям . Viburnum — большой род, насчитывающий не менее 150 видов (некоторые таксономисты считают, что гораздо больше), встречающихся по всему миру. Чаще всего имеют кустарниковый габитус, встречаются и древовидные виды. Обычно считается листопадным кустарником, но есть также несколько видов, которые являются вечнозелеными. Большинство видов вызывают постоянный многосезонный интерес к нашим ландшафтам. Весенние цветы бывают белого, грязно-белого и даже с розоватым оттенком. Демонстрация осенней листвы может быть прекрасно достоверной для многих видов. Кроме того, плоды, появившиеся в конце сезона, могут быть самым ярким декоративным элементом.

Здесь, в Маунт-Оберн, в нашем ландшафте растут восемнадцать различных видов и пять гибридов, всего более 200 растений. Снова обращаясь к Дирру, в своей книге 2007 года « Калины, цветущие кустарники для каждого сезона » он провозглашает: «…Они ведут себя с преуменьшенным достоинством, сумма всех их сезонов больше, чем их частей». Здесь мы обсуждаем несколько видов, которые будут цвести в мае.

калина корейская пряность , Viburnum carlesii очень популярен, даже среди тех, кто не знает, что это такое, из-за опьяняющего, пряного, похожего на гвоздику аромата его цветков размером ½ дюйма. Эти цветки в бутоне от розового до красного цвета, раскрывающиеся белыми, собраны в плотный шаровидный кистевидный кистевидный кистевидный соцветие. При легком ветерке аромат можно уловить на значительном расстоянии, прежде чем человек наткнется на куст. Противоположные, простые, широкояйцевидные листья размером от одного до четырех дюймов имеют мелкие зубчатые края. Осенью эти листья могут быть ярко-красными. Известный исследователь растений и писатель Эрнест Генри Уилсон (1876–1819 гг.30), добавляет свою похвалу: «…Для маленького сада, где есть место только для самых отборных кустарников, следует выращивать калину V. carlesii. Настоящий аристократ…» Назван в честь Уильяма Ричарда Карлса (1849–1929), который с 1883 по 1885 год был британским вице-советником в Корее. Он совершил несколько исследовательских поездок в отдаленные районы, а в 1885 году первым отправил высушенные образцы этого растения обратно в сады Кью. С двумя дюжинами Koreanspice калина растет здесь, ищите некоторые из них на Лоун-авеню, Алкион-авеню и Асфодель-Путь, а также в других местах.

Калина двухрядная , Калина складчатая вар. tomentosum в цвету чрезвычайно элегантен. Точно названный, его обильные кремово-белые цветы покрывают верхние стороны ветвей двойными рядами на стеблях (цветоносах) высотой два дюйма. Каждый из этих цветков состоит как из фертильных, так и из стерильных цветков. Белые эффектные внешние цветы имеют ширину один дюйм, но бесплодны. Это гораздо более мелкие плодородные цветы, расположенные ближе к центру, которые при оплодотворении позже дадут плоды. Яйцевидные костянки длиной 1/3 дюйма меняют цвет с раннего ярко-красного на черный по мере созревания. Есть десятки видов птиц, которые часто поедают эти плоды еще до того, как они полностью созреют. Противоположные простые листья длиной два-четыре дюйма имеют сильно зазубренный внешний край, а жилки листьев отчетливо вдавлены. Эти листья имеют тенденцию свисать вниз, что обеспечивает лучшую видимость цветов и плодов. Осенняя окраска привлекательная красновато-фиолетовая. Ищите выдающийся экземпляр, расположенный между Тополь-авеню и Холли-Пат.

Калина снежная японская , Калина многоцветковая ‘Grandiflorum’ – это культурная форма, у которой все цветки стерильны. Шаровидные цветочные головки размером от двух до четырех дюймов раскрываются зеленоватым цветом, но вскоре становятся белыми. Многие посетители, увидев это в цветке, соглашаются, что у него есть подходящее общее название. Ищите прекрасный экземпляр на Каштановой авеню.

Калина Зибольда , Калина Зибольда является одним из самых крупных видов калины, легко достигающей высоты 15-20 футов или выше. Его габитус может быть как высоким кустарником, так и одиночным стволом, небольшим деревцем. Обычно в конце мая крошечные кремово-белые цветки появляются в соцветиях размером от трех до шести дюймов с плоской верхушкой. Плоды, которые следуют за цветками, претерпевают изменения цвета, от зеленого до привлекательного розового и красного, и, наконец, при созревании становятся темно-сине-черными. Как и у многих калины, плоды редко сохраняются, так как ими смакуют птицы. Это японское растение названо в честь Филиппа фон Зибольда (179 г.6-1866), врач-ботаник, получивший известность, когда жил в Японии, проведя в этой стране первую операцию по удалению катаракты в 1822 году. Ищите калина Зибольда на Азалия-Путь, Вязов-авеню и Бересклет-Путь, среди других мест.

Калина со стержнем , Калина cassinoides произрастает в Северной Америке, произрастает от Ньюфаундленда до Манитобы, на юг до гор Джорджии. Часто это стройный, прямостоячий куст высотой 6-12 футов с глянцевыми, толстыми, кожистыми, но лиственными листьями длиной от двух до четырех дюймов. Осенняя листва может быть от темно-красной до алой. Крошечные 1/4-дюймовые белые цветы собраны в куполообразные гроздья размером от двух до четырех дюймов. При оплодотворении цветы позже в августе дадут плоды размером 1/2 дюйма, которые сначала желто-белые, затем становятся розовыми, а затем, в конечном итоге, голубовато-черными. Ищите Со стержнем калины в Освящении Делла.

Nannyberry , или Sheepberry , Viburnum lentago — еще одна калина, произрастающая в Северной Америке, от Гудзонова залива до Манитобы, на юг до Джорджии и Миссисипи. Обычно это высокий куст высотой 15-20 футов, хотя Дирр в Viburnums утверждает, что национальный чемпион округа Окленд, штат Мичиган, имеет высоту 50 футов! Крошечные кремово-белые цветки обильно собраны в эффектные гроздья (кисты) около четырех дюймов в диаметре. Его общее название якобы связано с тем, что запах его ушибленных веток и плодов пахнет овцой. Другие предполагают, что древесина пахнет мокрой козой. Плоды меняют окраску с зеленой на желтую, на красную, наконец, на иссиня-черную. Ищите Nannyberry на проспекте Вязов и в Consecration Dell.

Калина кожанолистная , Калина ризофиллум – вечнозеленая калина высотой 10-15 футов. Эти листья длиной от четырех до восьми дюймов больше, чем просто вечнозеленые, имеют смелую текстуру и морщинистость, добавляя настоящий многосезонный интерес. Как еще один майский цветок, его желтовато-белые крошечные цветки собраны в соцветия размером от четырех до восьми дюймов с плоской верхушкой. Плоды окрашиваются в красный, затем в черный цвет, хотя иногда могут быть оба цвета одновременно. Он произрастает в западном и центральном Китае и был завезен в 1900, написанный известным исследователем растений и писателем Эрнестом Генри Уилсоном. Прекрасный образец найден на пересечении Бич-авеню и Линден-Пат.

В дополнение к десяткам видов птиц и различных диких млекопитающих, которые питаются плодами всего вышеперечисленного, эти калины обеспечивают пыльцой и в меньшей степени нектаром различных посещающих насекомых; пчелы, осы, мухи, жуки, бабочки и мотыльки. Таким образом, в совокупности все эти калины и многие другие, не обсуждаемые здесь (цветущие позже и раньше), значительно улучшают среду обитания для диких животных в пределах горы Оберн, а также улучшают декоративное садоводство во время ваших майских и последующих посещений.

Об авторе: Джим Горман

Помощник по обслуживанию посетителей Просмотреть все сообщения Джима Гормана →

калины для садов Теннесси | UT Gardens

Растение месяца

02 февраля 2023 г. Поделиться

Привлекательная калина Spring Lace, цветущая в начале апреля в UT Gardens, Джексон. Фото предоставлено Джейсоном Ривзом.

UT Gardens, февраль 2023 г. Растение месяца

Представлено Энди Пулте, заслуженным лектором и директором дендрария и образовательного центра UT GATOP

Калина — универсальный и популярный выбор для использования в ландшафте Теннесси. Эти кустарники и небольшие деревья можно использовать по-разному. Они известны своим четырехсезонным интересом, включая привлекательные цветы, ягоды и листву. Калины также являются отличным выбором для привлечения птиц и диких животных в сад. Многие из них легко выращивать и они устойчивы к широкому спектру почв и окружающей среды, что делает их естественным выбором для сада.

Калина требует минимального ухода в ландшафте, а более крупные растения прекрасно смотрятся в глубине бордюра. Некоторые из наиболее известных старых резервных калин, используемых на юго-востоке, — это кустовая калина ( Viburnum opulus ), кустарниковая калина китайская ( Viburnum macrocephalum ), калина снежная душистая ( Viburnum x carlcephalum ), калина обыкновенная ( Viburnum prunifolium ), калина калина ( Viburnum dentatum ) и калина клюквенная кустарниковая ( Калина трехлопастная ).

В то время как Государственный ботанический сад штата Теннесси тестирует новые растения, у нас появилось несколько новых сортов калины, которые нам очень понравились. Гибрид калины Spring Lace ( Viburnum x Spring Lace) был одним из наших фаворитов. Вы увидите, как оно получило свое название в середине весны, так как оно покрыто крупными белыми цветками в виде кружевных колпачков. Растение среднего размера в зрелом возрасте, 5 футов в ширину и 5 футов в высоту, как правило, соответствует размеру сада.

Еще одна новая калина в наших садах – калина Pearlific® ( Калина ‘PIIVIB-I’). Это сложный гибрид калины с хорошей жароустойчивостью для нашего региона. Цветки в развитии розовые, а раскрывающиеся до чисто-белых. Цветочный аромат приятный, но не навязчивый. Кустарник немного меньшего размера, вы можете ожидать, что растения достигнут 4 футов в ширину и 4 футов в высоту через 8–10 лет, а со временем вырастут до 6 футов в высоту и ширину.

Я твердо верю, что почти в каждом жилом ландшафте найдется место хотя бы для одной калины.
