Подключение камеры заднего вида

Дата: 21.05.2020 | Категория: Безопасность, Полезные аксессуары в салон

Подключение камеры заднего вида своими руками
Как подключать провода камеры и питание

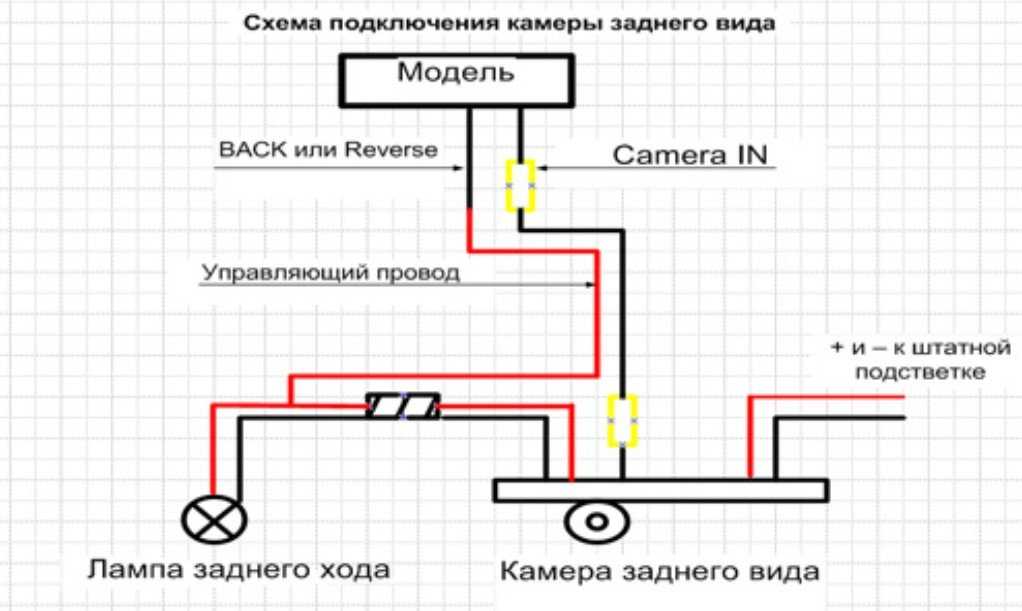

Схемы подключения камеры заднего вида к автомагнитоле и монитору
Как подключить камеру заднего вида к навигатору
Подключение беспроводной камеры заднего вида
Подключение камеры заднего вида через реле
Куда установить камеру заднего вида на автомобиль
Как настроить камеру заднего вида на авто

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

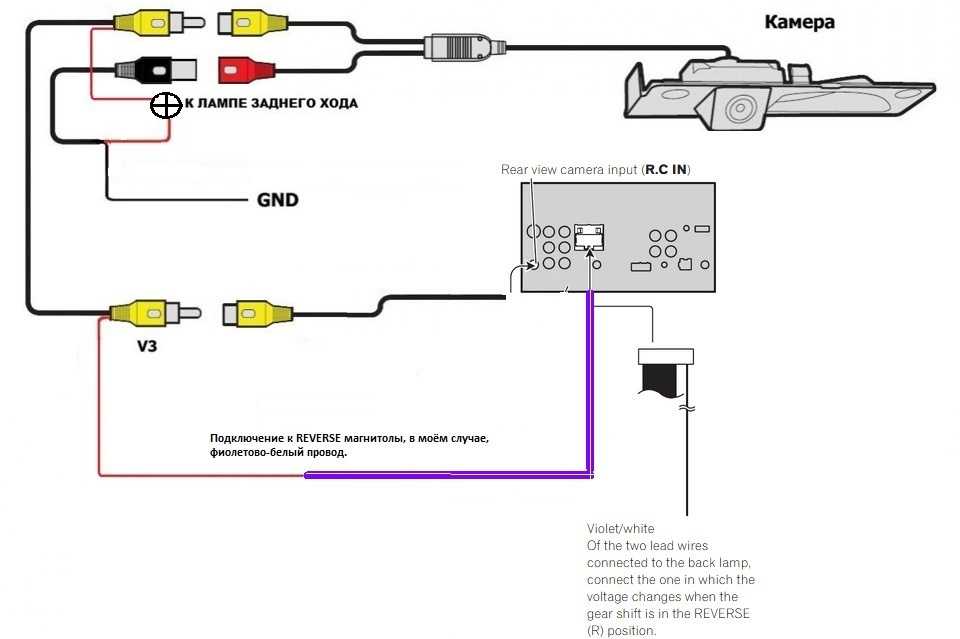

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

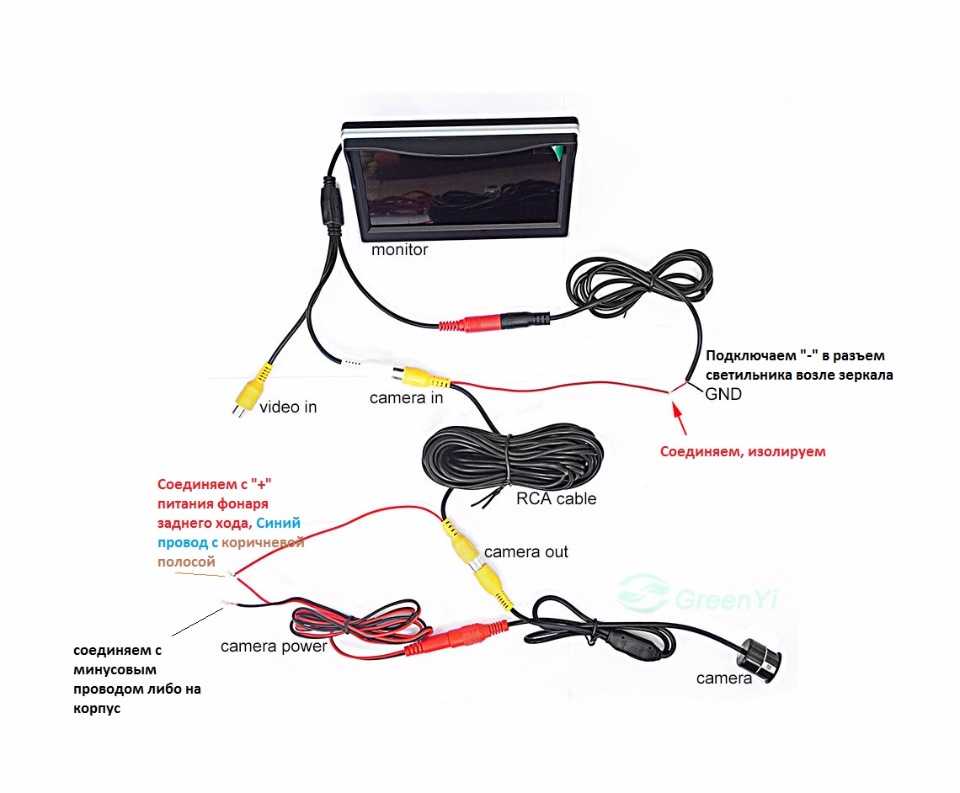

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
Прикрепить на рамку номера.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида к магнитоле

Опубликовано 17.04.2020 | Обновлено в 01. 06.2021 | Добавлено в Безопасность |

В данной статье рассматривается вопрос, как подключить камеру заднего вида к магнитоле. Преимущества этого прибора, какие модели имеются на рынке, их преимущества и недостатки, как выбрать нужную именно вам модель, как самостоятельно подключить к магнитоле и настройка устройства.

Подробнее

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Распиновка камеры заднего вида

Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

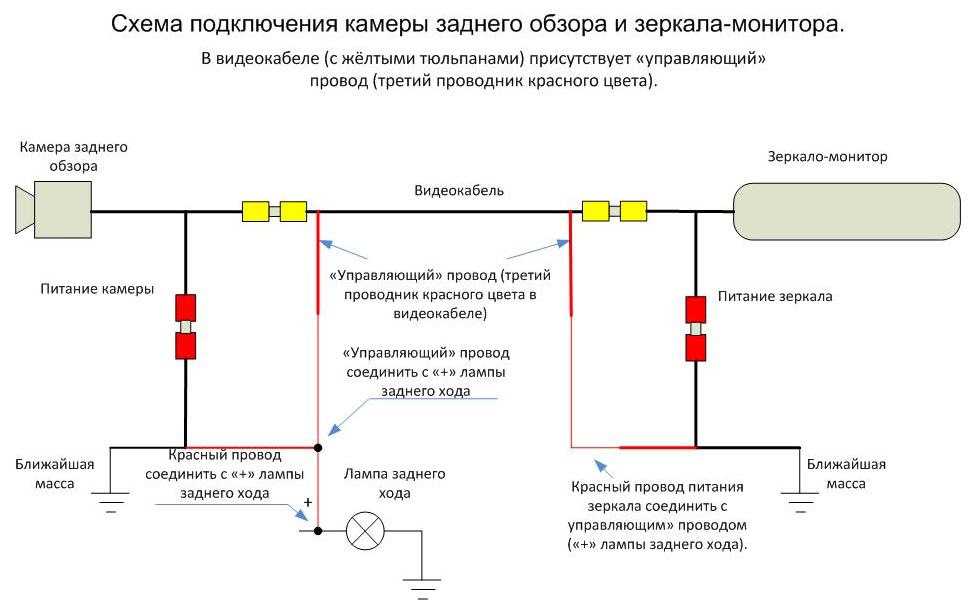

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Камера заднего вида: PAL или NTSC?

Опубликовано 29.10.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность, Полезные аксессуары в салон |

Какую камеру заднего вида выбрать для своего автомобиля, что лучше — PAL или NTSC? Как влияет стандарт оборудования на качество видеосъёмки? Наши эксперты рассказали, чем отличаются эти форматы и на что следует обращать внимание при выборе автомобильной видеокамеры.

Подробнее

Распиновка проводов камеры заднего вида

Дата: 22.05.2020 | Категория: Безопасность

Распиновка камеры заднего вида: 5 проводов
Распиновка камеры заднего вида: 4 провода

Камера заднего вида – прекрасный прибор для контроля за пространством позади автомобиля при движении задним ходом и парковке.

В большинстве своем современные автомобили имеют в своем составе парктроники. Но они имеют недостатки – не всегда могут обнаружить длинный тонкий предмет – арматуру, например. Бывает, у них просто отказывают датчики – или механическое повреждение, или обрыв провода. Результат известный – правка или замена бампера. С камерой такого не случится, да и визуальная картина даёт гораздо больше, чем сигналы с парктроника.

Выбор сейчас обширный, на любой вкус. И легко можно найти подходящий вариант в нашем каталоге: https://electro-kot.ru/elektronika-dlya-avto/kamery-zadnego-vida/

При выборе руководствуйтесь принципом необходимой достаточности – за бесполезные излишки переплачивать совершенно ни к чему. Это касается качества картинки, количества кадров в минуту, угла обзора и т. п. Нужно выбирать среднюю по характеристикам, желательно с установкой в номерной знак – у неё наиболее хороший обзор пространства снизу, удобное крепление, отверстие под кабели закрыто номерным знаком, и обязательно с инфракрасной подсветкой.

Световой день в России короток, а света фонарей заднего хода в темное время суток может быть недостаточно. У некоторых автомобилей задние фонари (а то и вообще один фонарь) носят только предупреждающую функцию, а не осветительную.

Распиновка проводов может быть от 3 до 6. В этой статье не будем останавливаться на различных типах устройств, рассмотрим только подключение приборов с распиновкой на 4 и 5 проводов, то есть на 5 пин (pin) и 4 пин (pin).

Распиновка камеры заднего вида: 5 проводов

Если на выбранном вами устройстве 5 выходящих проводов, то возможные варианты смотрите на схемах 1 и 2. Различие только в наличии или отсутствии разъёмов на выходе камеры.

Схема 1

Схема 2

Рассмотрим, как и куда их подключать.

В таком приборе 3 провода, как у обычного — два провода на питание камеры, один – провод видеовыхода с разъёмом тюльпан для подключения монитора камеры. Добавились ещё два провода для питания подсветки камеры в тёмное время суток. Кроме того, в такой схеме может добавиться ещё и провод управления для использования дополнительных возможностей (обычно для включения монитора, если это необходимо). Идёт в одном кабеле с видеовыходом. Согласно электрической схеме, провода питания следует однозначно подключать к фонарям заднего хода, видеовыход к монитору, а вот провода подсветки – включение инфракрасных светодиодов – на ваше усмотрение.

Дело в том, что при работе инфракрасной подсветки изображение становится черно-белым. По логике, её надо бы подключать вместе с камерой – экономия ресурса светодиодов, но тогда цветной картинки у вас никогда не будет. Другой способ – подключить подсветку к габаритным огням – днём картинка будет цветной, в сумерки – черно-белой. Но тогда подсветка в темное время суток будет включена всегда, ресурс светодиодов тратится понапрасну. А у автомобилей, где нет ходовых огней, приходится всегда включать ближний свет (а стало быть и габаритные огни) и смысл подключать подсветку к габаритным огням вообще отсутствует – только к лампе заднего хода.

Выбор за вами.

Схема 3

Вариант распиновки камеры с переключателем 2, который может менять зеркальность и включать и отключать разметку.

Схема 4

При таком устройстве питание подаётся при включении зажигания, а включение происходит от фонарей заднего хода.

Распиновка камеры заднего вида: 4 провода

Приборы на 4 пин изготавливаются с коротким кабелем и разъёмом (разъёмами) на выходе. Это в какой-то мере облегчает монтаж и проводку кабелей, позволяет выбрать нужную длину удлинителя, чтобы исключить самодельное наращивание. Хорошо пользуются спросом у водителей грузовиков из-за длинного кабеля-удлинителя, хорошей герметичности разъёма.

Рисунок 1. Распиновка разъёма

Изображение 2.

Кабель-удлинитель с устройством

Как видим из картинки выше, такой прибор состоит из двух частей – собственно камеры с коротким кабелем с разъёмом на конце, и кабеля – удлинителя к ней. Недалеко от разъёма кабель – удлинитель имеет ответвление на два провода – красный и черный, которые надо подключить, соответственно, на + и массу фонарей заднего хода.

А сам кабель протягивать дальше до магнитолы или монитора со входом под разъём Ø2,5 мм. Перед покупкой такого устройства необходимо выяснить, какой разъём стоит у монитора.

Немного другая – камера заднего вида типа SeeMore – универсальная с подсветкой на кронштейне и CMOS матрицей: изображение 3 и 4.

Кабель от неё уходит с двумя разъёмами на конце – один – также на удлинитель под лампы заднего хода, второй – с «тюльпаном» – на удлинитель на монитор.

Изображение 3. SeeMore

Изображение 4.

Удлинитель к SeeMore

Надеемся нам удалось доступно рассказать о разной распиновке и вам не придётся обращаться за помощью для подключения к недешевым «спецам».

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Подробнее

Как подключить камеру заднего вида

Опубликовано 21.05.2020 | Обновлено в 29. 03.2022 | Добавлено в Безопасность, Полезные аксессуары в салон |

Как правильно установить и подключить камеру заднего вида на автомобиль своими руками. Варианты установки и отличия между ними, разводка и подсоединение проводов. Схемы подключения видеокамеры к магнитоле, монитору, навигатору. Советы по настройке, регулировке, использованию реле, беспроводного соединения и дополнительного оборудования. Возможные проблемы и неисправности.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Подробнее

Защита камеры заднего вида

Опубликовано 29.09.2020 | Обновлено в 29.09.2020 | Добавлено в Безопасность |

Как защитить камеру заднего вида от грязи, снега, льда? В нашем обзоре вы познакомитесь со всеми существующими сегодня технологиями защиты линзы от загрязнений. На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.

Подробнее

Как разобрать камеру заднего вида

Опубликовано 27.11.2020 | Обновлено в 01.06.2021 | Добавлено в Ремонт |

Многие неисправности камеры заднего вида можно устранить самостоятельно. Как правильно разобрать автомобильную видеокамеру в зависимости от её конструктивных особенностей — читайте в нашей статье. Эксперты советуют, на что обратить внимание при разборке и как самостоятельно произвести ремонт устройства.

Подробнее

Подключение камеры заднего вида к магнитоле 🚗

Автор CarAudioSupport На чтение 7 мин. Просмотров 35.9k. Обновлено 11.04.2022

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Содержание

Как выбрать камеру
Как и где должна устанавливаться
Порядок и схема подключения камеры заднего вида
Подключение камеры заднего хода к магнитоле Pioneer
Видео как подключить камеру заднего хода
Заключение

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

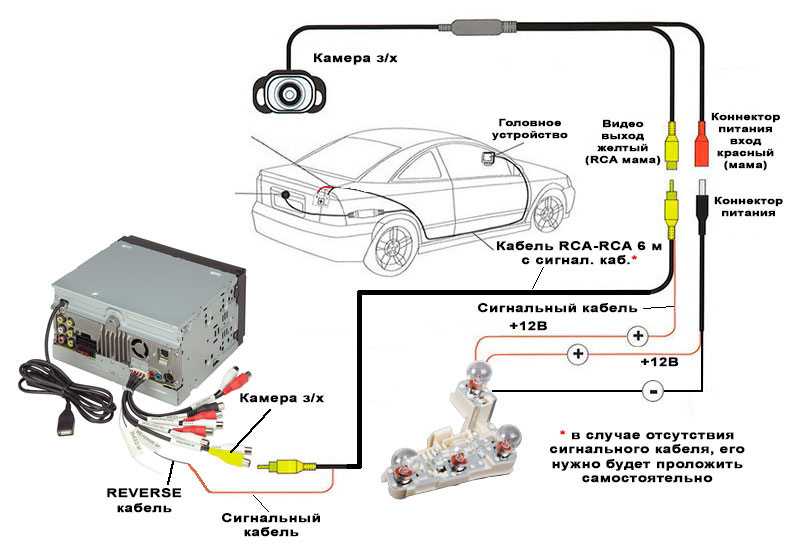

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество “Вконтакте”.
