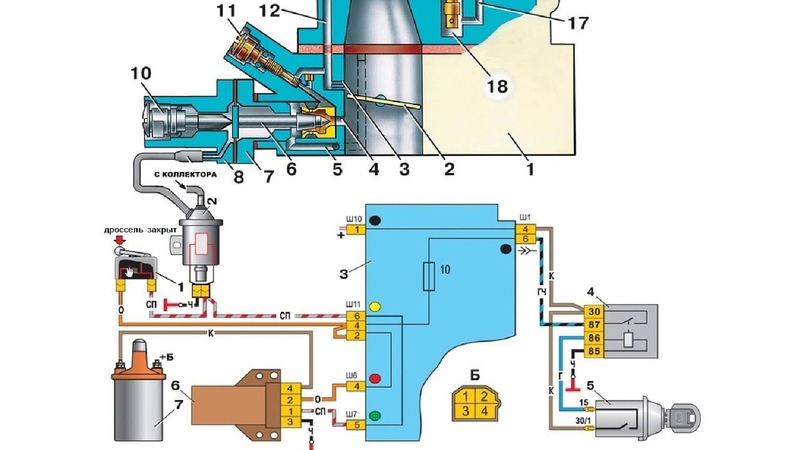

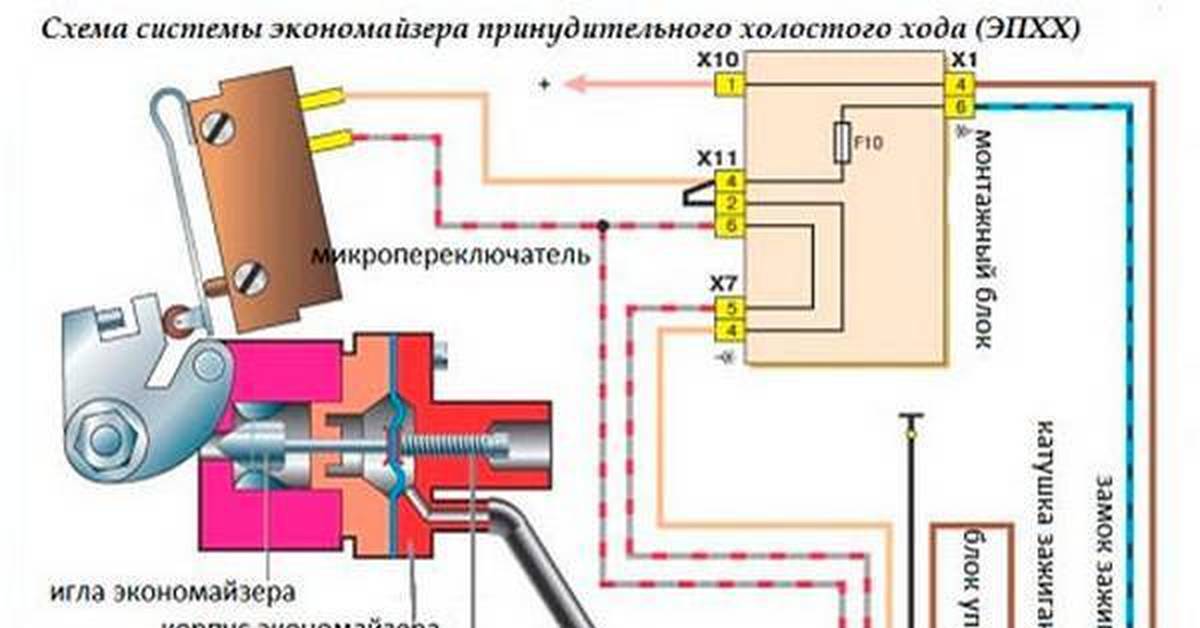

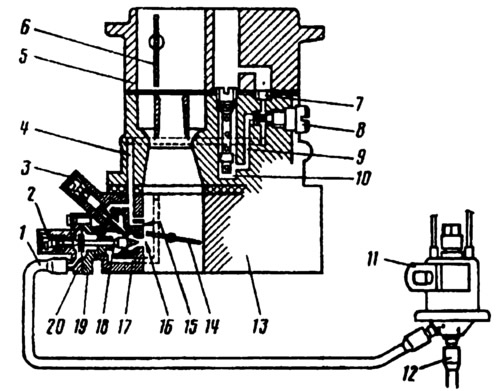

ЭПХХ на ВАЗ 2107 (схема, фото и видео)

Автомобили Волжского автозавода седьмой модели комплектовались карбюраторами марки «Солекс». Одним из особенностей этого узла является наличие особого устройства – ЭПХХ для управления режимом холостого хода двигателя ВАЗ 2107. Для снижения потребления топлива у водителя установлен эконометр, схема прибора позволяет контролировать его расход во время движения.

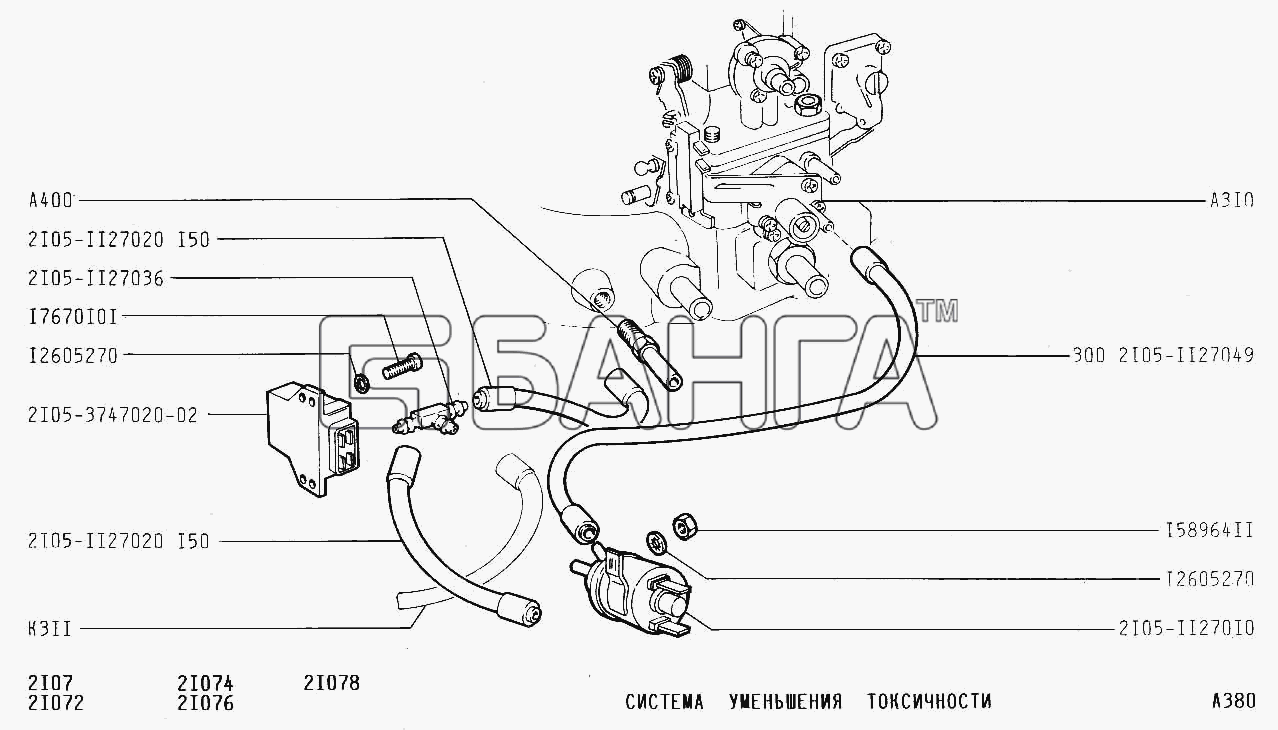

Экономайзер принудительного холостого хода (далее по тексту экономайзер) обеспечивает поддержание частоты вращения коленчатого вала в пределах 840 -920 оборотов в минуту. Двигатель ВАЗ 2107 в таком режиме работает без нагрузки, а устройство регулирует подачу смеси в первичную камеру карбюратора. Данный прибор применялся до тех пор, пока на силовые агрегаты не начали устанавливать – инжектор, более совершенную систему питания.

Неисправности прибора и их проявления

От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:

Нестабильная работа двигателя на холостом ходу: самопроизвольное увеличение или уменьшение частоты оборотов. В отдельных случаях силовой агрегат просто глохнет.
Резкое увеличение расхода бензина в движении особенно в городском режиме.
Неисправный экономайзер блок, которого установлен на карбюраторе, не позволяет правильно отрегулировать холостой ход.
Эконометр не обеспечивает правильных показаний.

Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном. Проверяя данный блок, особое внимание следует обратить на этот узел.

В продаже имеются ремонтные комплекты для карбюраторов «Солекс» которые устанавливались ранее на ВАЗ 2107. Блок принудительного холостого хода, если он не работает, может быть отремонтирован с использованием деталей такого набора. Установка узла на предназначенное ему место должна сопровождаться проверкой герметичности. Последним перед установкой воздушного фильтра подключается эконометр, расположенный на панели управления. Положение стрелки в зеленом секторе означает приемлемый расход топлива.

Блок управления ЭПХХ 5013.3761

Общие сведения:

Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5013. 3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.

Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”.

Блок управления ЭПХХ 5013.3761 обеспечивает:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля * ;

— защиту от понижения сопротивления цепи клапана ЭПХХ * .

Блок управления ЭПХХ выпускается в климатическом исполнении О2. 1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Режим работы блока по ГОСТ 3940 — продолжительный, номинальный S1.

Блок 5013.3761 устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

	Номинальное напряжение питания, В		12,0
	Допустимые пределы напряжения питания, В		6,0 . . 18,0
	Максимальный ток коммутации, А		1,0 ± 0,2
	Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин (Гц):
	— соответствующая включению клапана ЭПХХ		1709 ± 85,5 (56,9 ± 2,85)
	— соответствующая выключению клапана ЭПХХ		1900 ± 96 (63,3 ± 3,2)
	Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее		191 (6,37)
	Максимально допустимое воздействие повышенного напряжения питания до 5 мин. , В		25,0
	Максимально допустимые перенапряжения положительной и отрицательной полярности, В		160,0

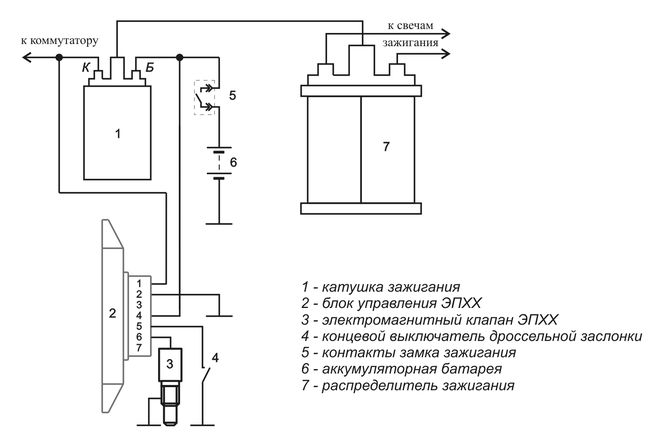

Схема включения:

Габаритный чертеж:

Cхема электрическая принципиальная:

Устройство и схема подключения генератора ВАЗ 2107 инжектор и карбюратор: технические характеристики

В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

статорный механизм;
роторное устройство;
корпус с крышками, в котором установлена вся конструкция;
выпрямительное устройство;
подшипниковые детали;
трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала. Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Весь этот процесс можно представить в виде схемы, расположенной выше, основные ее элементы:

аккумуляторная батарея автомобиля;
генератор;
блок с предохранительными устройствами;
выключатель зажигания;
вольтметр, использующийся для замера параметра напряжения;
контрольная лампочка, предназначенная для контроля уровня заряда АКБ авто (автор видео — Вячеслав Кравченко).

Питание поступает от трех диодных элементов, которые находятся внутри выпрямительного устройства. Если после того, как зажигание было активировано, индикатор продолжает гореть, это свидетельствует о разряде аккумуляторной батареи либо ее недостаточно заряде. При такой неисправности в первую очередь следует произвести диагностику напряжения в электрической сети автомобиля. В идеале при уровне напряжения в 13 вольт значение максимального тока должно составить около 55/80 ампер.

Если диагностика параметра напряжения показала, что это значение не соответствует нормированному показателю, то причины необходимо искать в следующем:

возможно, произошло короткое замыкание в бортовой сети;
аккумуляторная батарея работает некорректно из-за неисправностей, которые могут быть связаны с утечкой электролита из банок, испарением жидкости либо разрушением пластин;
выход из строя регуляторного устройства;
также причина может заключаться в неработоспособности или некорректной работе самого генератора.

При возникновении проблем необходимо произвести диагностику состояния, а также натяжки приводного ремешка — он может быть оборван или слабо натянут. При такой проблеме ремень нужно либо менять, либо более сильно натянуть. Также нужно проверить состояние подшипниковых устройств и работоспособность регулятора. Не лишним будет произвести диагностику заряда аккумуляторной батареи, а также убедиться в том, что ее срок эксплуатации еще не подошел к концу. Наши соотечественники используют большое количество различных устройств, таких как навигаторы, видеорегистраторы и т.д., поэтому для того, чтобы все эти девайсы нормально питались, должен использоваться мощный генератор (видео опубликовал Макс Вектор).

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

перегоревшие обмотки внутри агрегата;
межвитковое замыкание, образовавшееся в системе;
повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.
Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине.
При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Фотогалерея «Меняем генератор своими руками»

Заключение

При обнаружении хотя бы малейших признаков неисправности генератора рекомендуем уделить внимание диагностике агрегата. Если проблемы в работе устройства будут выявлены несвоевременно, это может привести к серьезным проблемам и доставить большие неудобства автомобилисту. Если вам никогда ранее не приходилось снимать или подключать генератор, то лучше доверить эту процедуру специалистам. При установке надежно зафиксируйте устройство в месте монтажа, чтобы во время движения на него не оказывались высокие нагрузки, которые могут привести к поломке агрегата.

Видео «Инструкция по диагностике генератора автомобиля ВАЗ»

Если в работе агрегата происходят неполадки, их нужно своевременно устранить, а для этого необходимо правильно выполнить диагностику работоспособности устройства — инструкция приведена ниже (видео снято каналом Pavel Pavek).

Понравилась статья? Поделиться с друзьями:

схема правильного подключения и устройство.

Схема соединений системы генератора

Особенности генератора ВАЗа-2107, схема подключения в систему электроснабжения и зарядки – это то, что должен знать автомобилист. Если прекратится генерация напряжения, то машина долго не сможет работать на одном аккумуляторе. Карбюраторные двигатели с бесконтактным зажиганием при среднем уровне заряда смогут продержаться не более одного дня поездки с выключенным светом. Инжекторные проработают без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗа-2107 ничем практически не отличается от той, которая применяется на всех других автомобилях.

Проверенная годами и надежная конструкция, которая содержит минимум элементов. А это значит, что ломаться нечему. Привод генератора осуществляется от коленчатого вала двигателя при помощи гибкого ремня. Основные части электромашины:

Статор – это неподвижная часть, на ней находится обмотка. Выполнена из толстого медного провода.
Ротор – подвижная часть генератора, на ней находится обмотка возбуждения.
Крышки из алюминия. Предназначены для центровки ротора и установки дополнительного оборудования.
Реле-регулятор. Позволяет производить корректировку напряжения на выходе генератора.
Ремень. Необходим для передачи вращения от коленчатого вала к ротору генератора.
Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
Шкив и крыльчатка. Позволяют охлаждать корпус.

Такую конструкцию имеет не только генератор ВАЗа-2107. Схема подключения его мало чем отличается от той, которая применяется на более современных автомобилях зарубежного производства. Конструктивно различные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора ВАЗа-2107 (инжектор) мало чем отличается от той, которая применяется на устаревших карбюраторных моторах. Одно отличие – конструкция более современная и способна выдать больший ток. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. А это одно из условий для работы генераторной установки. Второе условие – это движение. Другими словами, если на обмотку возбуждения будет подано напряжение, но ротор не вращается, генерация тока не произойдет. Как только начнется движение ротора, сразу же на статорной обмотке начнет появляться переменное напряжение.

Статор генератора

Статор – это неподвижная часть генераторной установки, которая при помощи кронштейнов закреплена на блоке двигателя. Обмотка находится на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один маленький нюанс – на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. При помощи такой схемы можно уменьшить пульсации тока при работе. Но и требуется несколько этапов преобразований, более сложная схема выпрямителя.

Регулятор напряжения

Схема карбюратора генератора ВАЗа-2107 с моторами старого образца состояла из регулятора напряжения выносного типа.

Отдельно в подкапотном пространстве располагалась коробка с устройством. Регуляторы могут быть следующих типов:

Регулируемые – возможность переключать в режим «зима» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
Нерегулируемые – состоят из схемы на полупроводниковом кристалле или нескольких элементов. Тоже является бесконтактным электрическим прибором.
Механический вид состоит из электромагнитных реле и сопротивления. Не применяется уже давно, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянное питание обмотки возбуждения. Ведь есть одна особенность генераторных установок: если изменить магнитное поле ротора, то напряжение на выходе устройства пропорционально видоизменится. Частота и сила тока останутся прежними. На современных модификациях автомобилей используются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства значительно ниже.

Блок диодов и конденсатор

Блок диодов в схеме зарядки аккумулятора от генератора ВАЗа-2107 состоит из шести полупроводников, смонтированных на подковообразной пластине. Она крепится на задней крышке и позволяет с ее же помощью охлаждать диоды. Полупроводники преобразуют переменное напряжение трехфазное в постоянное однополярное. В некоторых конструкциях применяются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно останется небольшая пульсация переменного тока. А конденсатор по схеме замещения работает как проводник при протекании переменного тока и как разрыв при постоянном. Другими словами, по теореме Кирхгофа, вся переменная составляющая просто будет замкнута и не пройдет дальше.

Совместная работа генератора и аккумулятора

Соединены аккумулятор и генератор ВАЗа-2107 по схеме очень простой. От силового вывода генератора идет один толстый провод к плюсовой клемме АКБ. Минус – это корпус двигателя и кузов автомобиля. Напряжение на регулятор поступает через блок с лампой и диодом, смонтированным в приборной панели. Когда прекращается питание обмотки возбуждения, в приборке загорается лампа с изображением красного аккумулятора.

Когда мотор остановлен, вся электросеть запитана от АКБ. При запуске двигателя в работу включается генератор. Причем уровня тока достаточно, чтобы удовлетворить необходимость как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора удается поддерживать напряжение на одном уровне, независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение изменялось бы в интервале 12-30 Вольт.

Генератор ВАЗа-2107: схема подключения и устройство. Схема соединений системы генератора | Снайт Мебель

Пост опубликован: 23.12.2017

Конструкция генераторов

Основные части электромашины:

Статор – это неподвижная часть, на ней находится обмотка. Выполнена из толстого медного провода.
Ротор – подвижная часть генератора, на ней находится обмотка возбуждения.
Крышки из алюминия. Предназначены для центровки ротора и установки дополнительного оборудования.
Реле-регулятор. Позволяет производить корректировку напряжения на выходе генератора.
Ремень. Необходим для передачи вращения от коленчатого вала к ротору генератора.
Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
Шкив и крыльчатка. Позволяют охлаждать корпус.

Ротор генератора

Статор генератора

Регулятор напряжения

Регулируемые – возможность переключать в режим «зима» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
Нерегулируемые – состоят из схемы на полупроводниковом кристалле или нескольких элементов. Тоже является бесконтактным электрическим прибором.
Механический вид состоит из электромагнитных реле и сопротивления. Не применяется уже давно, так как степень надежности крайне низкая.

Блок диодов и конденсатор

Совместная работа генератора и аккумулятора

Устройство

, неисправности, настройка. Двигатель глохнет после «отпускания газа»

Любая машина радует своего владельца до тех пор, пока с ней не начинают происходить какие-либо неприятности. Естественно, каждого водителя расстраивают такие обстоятельства. Если автомобиль не новый, то стоимость ремонта может оказаться слишком большой, и решить вопрос самостоятельно очень сложно. Однако истинные ценители ВАЗов стараются изучить своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор на ВАЗ-2107 — Солекс

С момента выпуска автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но они были и остаются самыми популярными. Рассмотрим регулировку и настройку карбюратора этой марки чуть подробнее.

Что может пригодиться для работы

Если вдруг автовладелец стал замечать какие-то изменения в работе двигателя, например, он перестал заводиться на горячую, или появилась нестабильность оборотов холостого хода, необходимо правильно отрегулировать карбюратор ВАЗ, а также правильно отрегулировать холостая скорость автомобиля.

Все регулировки сделаны для того, чтобы добиться стабильной работы силового агрегата на холостом ходу при минимальной частоте вращения коленчатого вала.

Вам может понадобиться тахометр для определения частоты вращения двигателя. Некоторые автомобили имеют встроенную комбинацию приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации целесообразно использовать его. В противном случае используйте отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для получения более точных показателей лучше всего подключить самостоятельный блок. Это будет гораздо удобнее в плане эксплуатации, кроме того, все регулировки будут производиться точнее и оперативнее.

Опытные автослесари, съевшие в этом деле не одну собаку, могут внести коррективы на слух. Для вращения винта качества и винта количества другим мастерам, не обладающим большими знаниями, может понадобиться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автолюбителя интересует регулировка карбюратора Солекс своими руками, он должен предварительно выполнить ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем шаге необходимо выжать до упора ручку механизма привода воздушной заслонки, в народе называемую просто – «подсос». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, то есть расположен по направлению движения воздуха.

При наличии тахометра устройство необходимо подключить к заглушенному двигателю. В противном случае при отсутствии агрегата пункт следует пропустить. Плюсовая сторона устройства должна идти на катушку зажигания, а минусовая — на «массу» транспортного средства (минус кузова, мотора или аккумулятора). Прежде следует прочитать инструкцию по эксплуатации.

Последним действием должен быть запуск двигателя, включение дальнего света оптики и обогревателя.

Регулировка холостого хода

Тюнинг карбюратора Солекс на ВАЗ-2107 своими руками требует от ремонтника-автомобилиста определенных знаний.Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 обороты холостого хода от Солекс, которые варьируются в пределах 750-800 в минуту. Очень важно добиться стабильного функционирования системы в таком разрыве. Для этого необходимо вращать винт «количества» топливного раствора, одновременно устанавливая скорость вращения коленчатого вала.

Установка необходимой скорости вращения часто вызывает необходимость срочной регулировки винта регулировки «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанный винт на заводе должна быть установлена пластиковая заглушка – ее желательно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии обоих инструментов можно вкрутить саморез в ненужную деталь, а потом все снять.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует проводить в три этапа.Если этого недостаточно, действия можно повторить еще несколько раз. Перед решением такой важной задачи нужно проверить правильность установки опережения зажигания, а также работоспособность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий у владельца, необходимо:

с помощью шлицевой отвертки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить обороты двигателя до максимального предела.Необходимо поворачивать блок в разные стороны до тех пор, пока не будет определено «правильное» положение винта при достижении максимальной частоты. Регулировать можно на слух или по тахометру;
поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокручивание винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего обороты начинают сильно «прыгать». В противном случае, если винт повернуть против часовой стрелки, дроссельная заслонка закроется и обороты упадут.Основная задача регулировочного винта – определить его оптимальное расположение;
включить «кран качества», добившись от системы 800 об/мин.

Если автолюбитель не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор изжил себя или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулировкой устройства винт необходимо закрутить по часовой стрелке до упора, а затем открутить на 3 оборота и только после этого приступать к регулировке.

Важные моменты регулировки

После того, как конструкция найдет оптимальное положение, необходимо нажать на педаль газа: автомобилист должен проверить работоспособность мотора, который будет «поднимать» обороты коленчатого вала без перерыва. При этом не должно быть резкого заклинивания двигателя после отпускания педали. При наличии отрицательных моментов придется заново регулировать карбюратор.

Также необходимо проверить содержание СО в выхлопных газах силового агрегата, по правилам, после таких манипуляций оно должно снизиться.При идеальной работе всех компонентов СО должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придется дополнительно проверять силовой агрегат, так как такие моменты свидетельствуют о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае обратите внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Наряду с этим следует измерять диаметр отверстия сопла, который иногда бывает больше требуемого.

Заключение

Приведенные выше рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт узла позволяет сэкономить огромную сумму, но не стоит забывать, что заменяемая деталь должна быть проверена на правильность установки и работоспособность.

За 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, производителем фактически не менялся.Поэтому владельцы стараются модернизировать автомобиль самостоятельно – внедряют различные агрегаты от импортных автомобилей или более технологичных моделей ВАЗ.

Например, многим владельцам не нравится, как работают карбюраторы Озон и Вебер, которые не способны обеспечить приемлемую динамику разгона, равномерный разгон и приемлемый расход топлива. При том, что все это уже есть в Солексе. Именно поэтому большинство автовладельцев стремятся установить на классику лицензионный французский «Солекс».

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Происходило это из-за того, что поплавок двигался в поплавковой камере при входе в поворот или при подъеме на крутую горку. В «Солексе» такого недостатка нет — они снабжены двухсекционными поплавковыми камерами, спаренными поплавками, движущимися в других плоскостях. Устройство Солекс более современное и совершенное.

Какой «Солекс» выбрать

Агрегаты производства завода «Солекс» в Димитровграде отличаются в основном геометрией форсунок.Есть разница в диаметрах диффузоров, а также в размерах и конструкции воздушных жиклеров. Профиль кулачка также отличается.

Однако без каких-либо неприятных последствий и доработок абсолютно любой Солекс из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Моделей и модификаций этих карбюраторов было много – ими устанавливались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07.Это все говорит о том, что на заднеприводные ВАЗы можно устанавливать абсолютно любой агрегат из названной линейки, без переделок или почти без них.

Результат тюнинга зависит от выбора конкретного «Солекса». Но в любом случае тяга двигателя улучшится, автомобиль получит плавный разгон. Для экономии стоит подобрать на «Таврию» модификацию «Солекс» — это ДААЗ-2181. Если вам нужна повышенная разгонная динамика, то выбирайте ДААЗ-21073. Имеет большие диффузоры.Этот карбюратор создавался для двигателей объемом 1,7, и после установки этого Солекса на классику следует готовиться к большому расходу топлива.

«Солекс» моделей 2108, 21083, 21051-30 считаются автолюбителями золотой серединой. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива по сравнению с Озоном.

Важные мелочи

У всех «Солексов» (кроме 21073) форсунки с очень тонкими отверстиями. Следует отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью.По этой причине топливные фильтры следует регулярно менять. Для повышения надежности может быть установлен топливный фильтр форсунки. Выйдет чуть дороже, но можно увеличить интервал между ревизиями блока.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут понадобиться дополнительные запчасти. Установка может быть установлена с реконструкцией системы ЭПХ или без нее – останется только неподключенный электромагнитный клапан.Самый простой способ обойтись этой системой. Но специалисты говорят, что хотя ЭПХХ и позволяет добиться 5% экономии топлива, система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не перекрывал подачу топлива в канал холостого хода Солекса (ведь блок ЭПХХ не устанавливается штатно) необходимо вынуть иглу клапана из корпуса. Но проще всего подключить вентиль от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы необходимо заглушить «обратку» заглушкой или подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Мало установить Солекс на классику, чтобы ощутить все преимущества, нужно еще и систему зажигания модернизировать. Вместо штатного установлено бесконтактное зажигание. Любой «Солекс» изначально настроен и предназначен для приготовления пищи.Для эффективного его воспламенения необходим более мощный разряд. Контактная система зажигания не может дать такой разряд, а вот бесконтактная вполне. Его катушка может генерировать напряжение до 25 тысяч вольт. Зазор свечи зажигания будет не более 0,8 мм.

Новый или бывший в употреблении?

К классике можно купить новый «Солекс», а можно купить и б/у карбюратор. Во втором случае необходимо провести ревизию – тщательно прочистить каналы, отполировать диффузоры.Также лучше приобрести и заменить форсунки.

Но в то же время не стоит покупать современные изделия — лучше попросить у друзей и знакомых те, что были сделаны в СССР. Современные жиклеры, встречающиеся в ремкомплектах, часто не соответствуют калибровочным размерам.

Для эффективной работы диффузора с его элементов удаляются заусенцы и выступы напильником. Такие дефекты создают завихрения воздуха, а это не лучшим образом сказывается на наполнении цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запчасти, которые потребуются при установке Солекса на модель ВАЗ классика:

Следует купить тонкие паронитовые прокладки. Но их нужно делать специально для Солекса. Отверстия в прокладке для диффузоров отличаются от Вебера и Озона.
Вместо двух прокладок можно приобрести одну с двумя отверстиями. Ставится между карбюратором и гетинаксовой прокладкой. Вдобавок возьмите еще один — с овальным отверстием.Он предназначен для установки между коллектором и гетинаксовой прокладкой.
Также покупают «обратный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопровода под насосом.

Процесс установки

Теперь можно приступать к установке:

Для защиты коллектора от грязи моторный отсек необходимо тщательно вымыть.
Затем от штатного карбюратора отсоединяется привод и тросы, а также шланги.
Для снятия кожуха троса воздушной заслонки скоба снимается с «всасывающей» панели.
Поверхность коллектора тщательно очищается, наносится герметик.
После этих операций необходимо установить накладки в виде бутерброда. Сначала кладется тонкий, потом толстый, потом снова тонкий. Цель толстой прокладки — обеспечить теплоизоляцию. А чтобы сделать процесс установки более удобным, карбюратор устанавливается на коллектор без крышки.Привод заслонки должен находиться впереди автомобиля.
Навесной корпус дроссельной заслонки — на ВАЗ-2104 будет удобнее, если он будет сбоку от ГБЦ. Звено или «вертолет» иногда разрезают по центру, чтобы он ровно лежал на карбюраторе. А чтобы при нормальной работе клапан не заклинивал на пружине, на штоках установлены пластиковые наконечники.

Затем протяните трос привода всасывания через крышку головки блока цилиндров и отрегулируйте его до необходимой длины.Регулировка осуществляется изменением длины кожуха. Затем кабель подключается к карбюратору.
Затем можно установить верхнюю крышку.
Далее к карбюратору подсоединяется шланг подачи топлива, «обратка» и шланг подогрева. Шланг «обратки» оснащен обратным клапаном. Возвратная пружина цепляется за ось старого коромысла на крышке ГБЦ.

Теперь электромагнитный клапан должен быть подключен к реле света, плюс.
Далее устанавливается воздушный фильтр и его крышка.

Вот и все, на этом установка блока завершена. Но пока рано переходить на эксплуатацию. Карбюратор должен быть правильно отрегулирован. Ниже мы расскажем, как это сделать правильно.

Со штатными форсунками «Солекс» не сможет впечатлить динамикой. В этом случае можно заменить карбюратор на 21073. Установка вполне возможна без изменений, но в стандарте в первой камере будет готовиться бедная смесь.Поэтому на первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И машина будет прыгать вперед, как коза. Но эффективность использования топлива очень низкая.

Проблема решается подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, можно получить улучшенную интенсивность разгона.Это своеобразный компромисс между экономичностью и динамикой. Оптимально — 115-й топливный жиклер в первой камере. Можно установить и 117.5. Но расход увеличится еще больше. Смесь с этой струей переобогащается, и динамика может ухудшиться.

Жиклеры воздуха первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165. камеры с помощью специальных шаблонов.Оптимальный уровень топлива примерно 23 мм от дна. Что касается смеси, то наилучший результат получается, если винт количества открутить на 2 оборота, а винт качества на 4-4,5 оборота. Однако при установке скорости холостого хода могут быть и другие настройки.

Заключение

Все кто знает как настроить «Озон» смогут решить вопрос как отрегулировать карбюратор «Солекс». А о том, как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

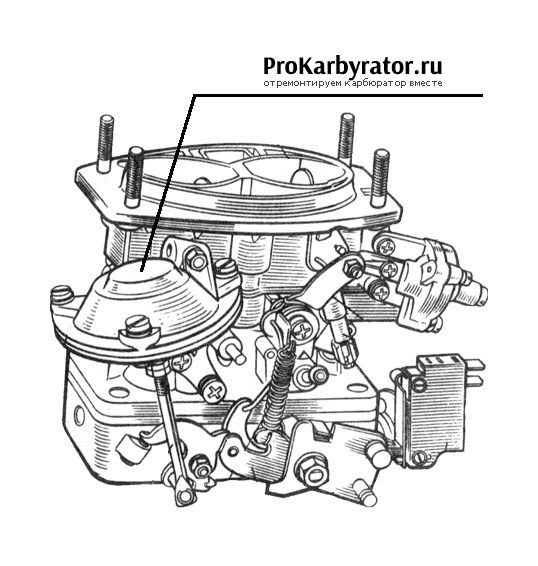

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с объемом двигателя 1.6 литров и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с нисходящим потоком (поток сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали газа.

Карбюратор имеет следующие компоненты и системы:

Основные дозирующие системы, их две, для первой и второй камеры соответственно.
Поплавковая камера оснащена двойным поплавком и сбалансирована, чтобы наклон не мешал работе карбюратора, например, при повороте автомобиля.
Система всасывания картера.
Механизм, блокирующий открытие дроссельной заслонки второй камеры.
Система холостого хода подключена к первой камере.
Неработающий экономайзер.
Две системы адаптеров, по одному на каждую камеру.
Экономайзер режима мощности.
Ускорительный насос.
Пусковое устройство.
Нагревательное устройство.

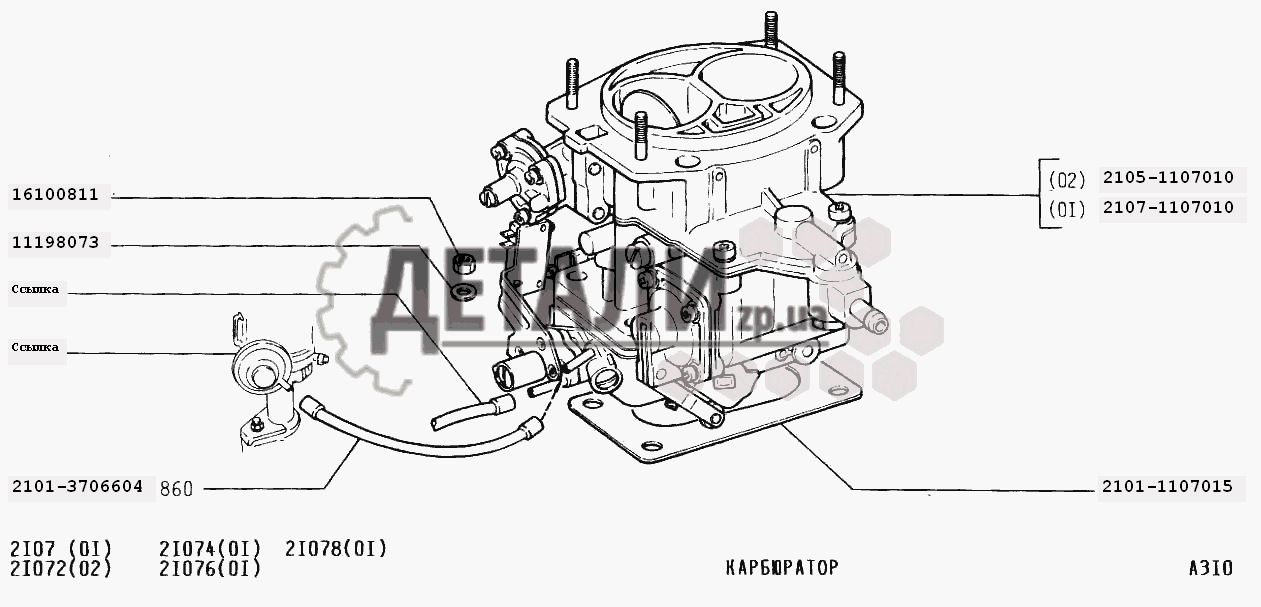

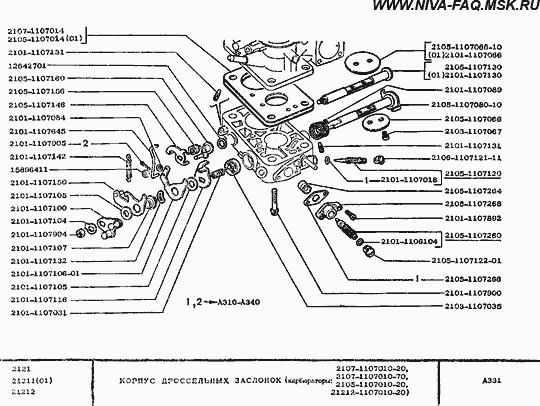

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивная нижняя — корпус, а верхняя — крышка карбюратора.В нижней части карбюратора в каждой из камер установлены поворотные дроссельные заслонки с механическим управлением. В первой камере в верхней части установлена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон (рычаг воздушной заслонки) и вакуумным стартером.

Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, поступает в поплавковую камеру. Камера состоит из двух секций, сообщающихся друг с другом, поэтому уровень топлива в них одинаков.Двухкомпонентная конструкция снижает влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

По мере заполнения поплавковой камеры поплавок, толкая вверх иглу клапана, перекрывает подачу топлива, тем самым поддерживая постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, а воздух поступает туда через отверстия в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешении топлива и воздуха образуется эмульсия, которая поступает в малый и большой диффузоры карбюратора.Это основная дозирующая система карбюратора.
На разных режимах двигателя в работу включаются определенные системы карбюратора.

Карбюратор рабочий Солекс 21073

При запуске холодного двигателя для обогащения смеси пусковое устройство управляется изнутри автомобиля рукояткой воздушной заслонки. В максимально выдвинутом положении ручка воздушной заслонки через трос привода поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру). При этом дроссельная заслонка первой камеры приоткрывается на величину пускового зазора, который можно регулировать регулировочным винтом открытия дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, соединенной каналом с пространством впускного коллектора, диафрагмы и штока, соединенного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействует на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства).Когда рукоятка возвращается в нормальное утопленное положение, начальные зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и в регулировке не нуждаются. Дроссельная заслонка второй камеры через систему рычагов, при расширенном всасывании, перекрывается, поэтому при нажатии на газ вторая камера в работе не участвует для предотвращения отказов двигателя.

Система холостого хода (CXX) предназначена для питания двигателя на минимальных оборотах, предотвращая его остановку при отсутствии нагрузки. Топливо поступает в СХХ через основной топливный жиклер первой камеры, затем жиклер холостого хода, смешивается с воздухом, поступающим через жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха на СХХ обеспечивает стабильный переход в этот режим. Образовавшаяся эмульсия поступает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к выходу холостого воздуха, закрыт винтом качества. Обороты двигателя регулируются так называемым винтом качества, определяющим величину дроссельного зазора камеры номер один на холостом ходу.

При плавном нажатии на педаль газа система перехода первой камеры … Частично открывается ее дроссельная заслонка, из прорези системы перехода, которая расположена над клапаном, начинает поступать дополнительное топливо, обогащая смесь. Система перехода первой камеры не допускает выхода из строя при переходе из режима холостого хода, при трогании автомобиля с места.

Переходная система вторичной камеры устроена аналогично, с той лишь разницей, что она обогащает смесь при переходе от средних к высоким нагрузкам, а выходное отверстие у нее круглое. Эта система помогает избежать аварий при вождении.

При достаточно сильном открытии заслонок, режим мощности экономайзера … Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разрежение большое, и диафрагма экономайзера не воздействует на шаровой кран, перекрывающий подачу топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шар клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя основной топливный жиклер, обогащает топливо. смесь.

При работе на максимальной нагрузке двигателю требуется дополнительное топливо. Его подача осуществляется эконостатом непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос Другой карбюратор в сборе. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, диафрагмы и распылителя. Кулачок, установленный на валу дроссельной заслонки, при его открытии воздействует на рычаг насоса, а тот на диафрагму, нагнетающую топливо через форсунку в первую камеру карбюратора.Насос имеет два обратных клапана. Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины, отводящей диафрагму, подобно поршню шприца. Клапан закрывается при подаче топлива в распылитель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает поступать, закрывает канал форсунки, предотвращая подсос воздуха и не давая вытекать топливу.Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (EPHH)

Система бездействия была упомянута выше. Карбюратор СХХ 21073 оснащен электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходную систему первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем), для снижения токсичности выхлопные газы и экономия топлива.ЭПХ состоит из концевого выключателя (см. рисунок карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя при закрытой дроссельной заслонке первичной камеры карбюратора стопорный винт (цифровой винт) с концевым выключателем замыкается на кузов автомобиля. В этом случае на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и работе на холостом ходу электромагнитный клапан получает питание от блока управления.При увеличении частоты вращения коленчатого вала до 2100 об/мин (при нажатии на педаль газа нарушается связь концевого выключателя с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает работать до тех пор, пока концевой выключатель снова не замкнется на массу. При резком закрытии дроссельных заслонок (форсированный холостой ход) замыкается концевой выключатель на корпусе автомобиля и отключается питание электромагнитного клапана, а игла клапана перекрывает подачу топливной смеси.
При снижении частоты вращения коленчатого вала до 1900 об/мин снова включается блок управления и подается напряжение на электромагнитный клапан, открывается топливный жиклер и подается смесь из системы холостого хода.

Этот карбюратор имеет схожую конструкцию со всеми карбюраторами «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но имеет и некоторые отличия. Поскольку он устанавливается на двигатели с большим рабочим объемом, изменились характеристики его систем. Распылитель ускорительного насоса оснащен только одной трубкой, ведущей в первую камеру.Сетчатый фильтр снимается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления рециркуляцией отработавших газов через штуцеры, запрессованные в корпус, которые соединены каналами с пространством первой камеры над и под дроссельной заслонкой.

Из таблицы ниже вы можете узнать какие жиклеры стоят на Солекс 21073 1107010.

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваш ВАЗ 2107 может больше, то эта статья для вас.

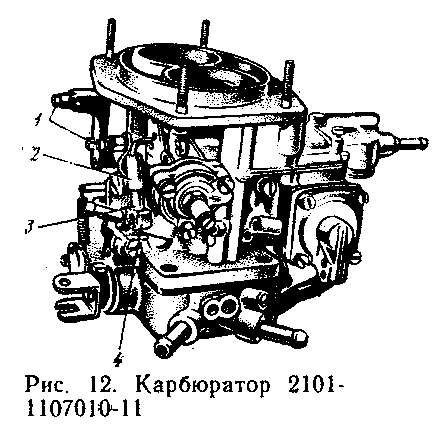

Обычная «семерка» комплектуется стандартным карбюратором «Озон»:

Карбюратор в переводе с французского означает «смешение», основная задача карбюратора – приготовить смесь воздуха с бензином в нужной пропорции.

Для этого карбюратор имеет свои устройства, отвечающие за его функции, такие как:

поддержание постоянного уровня бензина в поплавковой камере;
Система запуска и прогрева двигателя;
неактивная система;
ускорительный насос для разгона;
основная дозирующая система, включающая диффузор, распылитель смеси, воздушные и топливные форсунки;
экономостат обогащения.

Следует напомнить, что если на вашем ВАЗ 2107 стоит двигатель 2103 или 2106 с вакуумным корректором зажигания, то устанавливается карбюратор 2107 — 1107010-20.

Есть мнение, с которым согласны многие, что карбюратор Озон не подает мощность на двигатель на частотах, превышающих 4,5 тысячи оборотов в минуту. Вся динамика разгона этой зоны у ВАЗ 2107 сведена практически к нулю, и вообще не на каждом двигателе она может достигать разрешенного максимума 5500-5600.

На серию после «классики» идет карбюратор «Солекс». Основное его отличие от Озона в наличии экономайзера режимов мощности ЭМИ, который дополнительно обогащает смесь при большой нагрузке, а обедняет на других режимах. В Ozone все режимы обрабатываются одинаково. Либо обогащение смеси, либо обеднение. Но именно потому, что ЭМИ хорош на двигателях до 1,5 л. А на ВАЗ 21074 объемом 1,6 литра будет небольшой, но «удушающий».

Как можно настроить карбюратор ВАЗ 2107 для улучшения тяговых характеристик двигателя?

Можно снять пружину со вторичной камеры, которая находится внутри привода вакуумной заслонки. Дело в том, что пневматический, «мягкий» привод преобразуется в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0.5 л/100 км. Компромиссное решение — обрезать пружину на 1-2 витка, что все равно сокращает время разгона.
Вынимаем диффузор из первичной камеры с малой маркировкой 3,5 и меняем на такой же маленький, но с маркировкой 4,5. Так как диффузор создает разрежение и разряжает поток воздуха, поток топлива устремляется за ним. Некоторые любители, чтобы получить спортивный стиль вождения и использовать карбюратор «Озон», дополнительно стачивают надфилем кромку диффузора у верхней кромки и стенок под небольшим углом, чтобы поток воздуха дополнительно «закручивался». » для создания равномерного насыщения смеси.
Но это вандализм, т.к. при больших скоростях движения смеси возникновение турбулентности «промывает» смесь и вызывает перепад давления. Лучше, как на скоростных самолетах, отполировать диффузоры до зеркального блеска.
Возможна замена форсунки в ускорительном насосе, с 30 на 40, например на карбюраторе Weber 2103. Это увеличивает ускорение при трогании с места.
Одной из основных модификаций карбюратора является изменение размера жиклерных отверстий.Внимание! Размеры жиклера указаны для карбюраторов 2107-1107010 и 2107-1107010-20.
Работаем в первичной камере: ставим основной топливный жиклер на 125, (обычный 112), основной воздушный жиклер на 150 остается.

После этого динамика еще немного улучшилась.

В результате этих замен получаем достаточно хорошую приемистость во второй половине хода педали газа, до 6 тыс. об/мин и более. Расход топлива увеличивается, где-то на 1 — 1.5 т/100 км. Можно использовать это в знакомой ситуации: при затяжном обгоне длинномерного автомобиля появилась встречная полоса; нужно разогнаться, а запаса педали газа как будто недостаточно. Именно тогда нужно использовать более мощный поток настроенных жиклеров, возникает эффект «псевдотурбонаддува».

Теперь при езде по городским дорогам мы получили динамику «девятки», и вам не придется «топить в пол» на светофоре, если вы заметили нервную «крутую тачку» позади себя в зеркало заднего вида.Расход ожидается на уровне 11-11,5 в городских условиях. Неработающие жиклеры мы не трогали, поэтому расход остался прежним. Если к этому добавить грамотную настройку угла опережения зажигания, то ВАЗ 2107 станет очень резвым.

В заключение можно резюмировать достоинства и недостатки старого Озона, вспомним карбюратор Солекс.

По нашему мнению, именно на «Самаре» присутствует элемент недостаточной надежности данного карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
некачественный электромагнитный клапан, требующий частого ремонт.
Для максимального тюнинга «Солекс» вообще требуется расточка второй камеры.
Озон практически не нужно настраивать чаще, чем раз в год.
Кроме того, именно «Солекс» изначально был рассчитан на поперечно расположенный двигатель объемом 1,5 литра.
Установка карбюратора Солекс на ВАЗ 21074, например, способна «задушить» двигатель на высоких оборотах.
Кроме того, у карбюратора Солекс нет независимой системы холостого хода, а у Озона есть.

Выбор за вами!

Эта статья является частью серии из 9 уроков о 7 карбюраторах. Посмотреть все девять уроков можно по ссылке:

В наличии 21047, двигло 03 1500. Есть карб 2107-1107010. Есть солекс 21073 со всеми приблудами для установки. Стоит ли браться за этот обмен(ы)? Поделитесь опытом кто ставил, какие плюсы и минусы и соответственно возможны траблы. …
Попутный ветер!!!

Лично я думаю особого резона это делать нет, тем более, что ОЗОН менее капризен.Если делать так, то заодно ставить бесконтактное зажигание я так думаю :))

Re: Стоит ли ставить солекс 21073 на классику?
БСЗ стоит. А вот насчет капризности углеводов, слышал, что озон более чувствителен к засорам. Потому что у 73 диаметр сопел гораздо больше, плюс механика на 2-й камере. Так что…. думаю игра может стоить свеч. Может быть?
Попутный ветер!!!

На мой взгляд, он более подвержен засорам…
все тот же Солекс. Зато с СОЛЕКСом лучше разгоняется и меньше жрет. А вот 21073 мне кажется великовата за 1500. Лучше 21083.

Согласен с Леонидом
Что ты хочешь получить?
Динамика? Так бензина просто нужно больше подавать в камеры, следовательно, и расход увеличится.
Стоит ли выделки для себя теперь думайте
ИМХО — разницы почти нет…
Удачи,
Андрей

Подарки! Таким образом, кажется, что у Озона больше струй…
В общем, если у вас все есть, то ставьте. Я бы обязательно попробовал. Только… правда, 21073 великовата, наверное, для 1,5… Но ничего делать не надо, да, все обратно поставить, а? С энтузиазмом, интересом и любовью к своей машине 🙂

Демон Даровой))) куда пропал, что аськи нет. ..
Да в том то и дело, что стоит на точно таком же движке. на ездуне сказали что расход не большой…потом читал что жара не очень,эээ
что существенно…главное динамика….я ради нее готов пожертвовать чем угодно..не пропадай,давай..даже выходи в аську…..
Попутный ветер!!!

Аськи как таковой у меня нет… Через сайт… (-)
Виа есть жизнь! С самым любимым Сергеем ICQ #9

У меня есть такой,
хоть и дорабатывали в одной тюнинговой фирме.
Ускорение значительно улучшилось.
Невооруженным глазом видно, что эластичность увеличилась.
Однако на «верху» все осталось на прежнем уровне.
Расход по городу не превышает 10 л/100 км.
Проблем не было (пока).
Я уже на ней проехал 25 км, два раза менял ВОМ и все.
Я даже холостые ни разу не крутил.
Не жалею потраченных денег.
Все хорошее в жизни либо незаконно, либо аморально, либо чревато ожирением.
—
С уважением, ИГОРЬ для ВАЗ-21065.

Re: Стоит ли ставить солекс 21073 на классику?
У меня тоже такой стоит 2106-1600, разгон лучше, расход такой же.
Субъективно двигателю стало «легче» дышать.
как будто от простуды очистился…
так положил…

Re: Дополнение
И обязательно БКЗ..
Работает 20 минут, а радует годами..

Re: Стоит ли ставить солекс 21073 на классику?
Ставлю однозначно.
Он у меня уже два года. Одни положительные эмоции.
Удачи. Альберт. Ваз-2106 с карб 2109 и БСЗ + ЭПХХ

Вентилятор на ваз 2107 инжекторный.Схема подключения вентилятора охлаждения ВАЗ

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры охлаждающей жидкости до критических показателей способно вывести из строя клапанную крышку, а также вызвать заклинивание подвижных частей мотора.

Чаще всего вентилятор радиатора не работает из-за проблем с датчиком его включения.Это может быть как банальное отсутствие контакта на разъёмах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если потерял работоспособность датчик включения вентилятора на ВАЗ-2107, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружили, что стрелка на приборе, указывающая температуру охлаждающей жидкости, превратилась в красный сектор и продолжает отклоняться в сторону ее повышения, лучше остановиться на обочине и немедленно выключить двигатель.Если этого не сделать, антифриз или антифриз просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно. Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Далее, по возможности, его необходимо устранить. А если такой возможности нет, отбуксировать машину до ближайшего СТО.

Что случилось с вентилятором?

Если вы подозреваете неисправный вентилятор радиатора охлаждения в перегреве, в первую очередь проверьте его на работоспособность.Это нетрудно сделать. Отсоедините электрический разъем от электродвигателя, и подайте на его контакты электричество от аккумуляторной батареи. Не перепутайте полярность!

Если вентилятор не работает при прямом подключении, причину надо искать в электроприводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его активацию. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшая проверка должна проводиться по схеме «от простого к сложному».Диагностировать электропроводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация с реле. Самостоятельно проверить это вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это выдернуть аналогичный прибор из ближайшей розетки или другого автомобиля и вставить в соответствующую розетку. Если работает — причина установлена, вентилятор не работает — идем дальше.

С проверкой предохранителя проблем нет.Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным пробником из двух проводов и лампы, результат налицо. При необходимости замените предохранитель и продолжайте движение. Но если в этот раз мы ошиблись, то проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что у карбюраторных «семерок» и у машин с регулируемым впрыском топлива он расположен в разных местах… Тем более, что в инжекторных машинах ВАЗ-2107 датчика включения вентилятора как такового нет. Его функции выполняются. Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».

У всех устаревших версий «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то в правом нижнем углу. Внешне выглядит как латунная гайка на «30» с двумя выведенными наружу контактами. Поднимите капот, посмотрите на задний боковой радиатор — вы его обязательно увидите.Принцип работы датчика очень прост. Термопара реагирует на повышение температуры, замыкает контакт и включает вентилятор. На автомобилях с регулируемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, ЭБУ сам управляет всеми процессами. Но где в инжекторных «семерках» включается вентилятор?

Как уже было сказано, такого устройства у них нет вообще.Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает в электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

Теперь поговорим о включении вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его клемм.Чтобы определить исправность устройства, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, вентилятор обязательно включится.

Также может случиться, что устройство включения вентилятора неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но с большей величиной. Так, у карбюраторных машин выключатель вентилятора ВАЗ-2107 должен замыкать цепь при достижении охлаждающей жидкостью температуры 92 градуса, а размыкать при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается. Так как на инжекторных автомобилях ВАЗ-2107 нет вентилятора на датчике, необходимо проверить. Но прежде следует осмотреть наличие напряжения на контактах разъема. Возьмите тестер и включите его в режиме вольтметра. Соедините отрицательный провод устройства с землей, а положительный провод подключите к контакту «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12В.Если его значение снижено, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, откручиваем терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС – 3,5 кОм; 40 ºС – 1,5 кОм).5 кОм; 80 ºС — 340 Ом; 90 ºС — 250 Ом). В процессе измерения сопротивления контроллер можно подогреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может быть 92-95 ºС. При этом его сопротивление близко к нулю.

Следует отметить, что выключатель вентилятора и датчики температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейших неисправностей их необходимо заменить.Рассмотрим процесс замены для каждого из двигателей в отдельности.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, придется сливать охлаждающую жидкость. А для этого нужно смотреть смотровую яму, снимать защиту двигателя и т.д. Но этого делать нельзя. Достаточно просто быстро намотать новый датчик на место старого. Естественно выльется немного охлаждающей жидкости, но ее количество будет ограничено 20-30 мл.Кроме того, под стык всегда можно подложить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и ключ «на 30». Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не успейте потерять уплотнительное кольцо, которое надевается на резьбовую часть устройства.Вот, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (инжектор)

В инжекторном двигателе для замены датчика слив охлаждающей жидкости не требуется. Он расположен достаточно высоко, поэтому его протечка будет минимальной. Для замены потребуется новый датчик температуры и ключ на «19». Сначала отсоединяем разъем, затем откручиваем старый контроллер и вкручиваем на его место заведомо исправный.Подключаем питание и запускаем двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

Перед отключением питания датчиков, особенно на «семерках» с инжекторными двигателями, рекомендуется снять минусовую клемму с аккумулятора. При выборе датчиков включения вентилятора или температуры охлаждающей жидкости лучше отдать предпочтение фирменной заводской продукции. Не забудьте проверить герметичность после замены. резьбовое соединение. При необходимости используйте термостойкий автомобильный герметик.

Вентилятор радиатора — нужен только радиатору, потому что он его охлаждает, охлаждающая жидкость бежит внутри радиатора при работающем двигателе и он очень сильно нагревается, благодаря вентилятору эта жидкость дольше нагревается и соответственно двигатель температура поднимается не так быстро, из-за чего при выходе из строя вентилятора машина начинает сильно греться и перегреваться, особенно это заметно, когда стоишь в длительной пробке в летнюю жару.

Не работает

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который стоит в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал в ЭБУ.Электронный блок управления, анализируя сигнал, включает вентилятор через реле.
Поэтому поиск причин не включения вентилятора начинают со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, то он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую цепь двигателя вентилятора. В этом случае он будет исправно работать, а датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть и некачественные датчики, которые при установке на двигатель тоже работать не будут.
Если после снятия разъема с датчика вентилятор не работает, то необходимо проверить его работоспособность, подключив напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то придется проверить работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не работает, то придется проверить состояние его щеток на предмет износа.
На карбюраторных двигателях автомобиля ВАЗ-2107 в электросхеме не будет включаться вентилятор, будет отсутствовать ЭБУ, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор в работе, гораздо проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Схема

Представляем вам схему включения вентилятора охлаждения радиатора автомобилей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме в блоке предохранителей присутствует реле, соответственно можно установить слаботочный датчик.

Не выключается

Полетел датчик включения вентилятора, который следит за температурой.
Находится с правым боковым радиатором (вкручивается в сам радиатор). Вот его надо заменить.

На старых моделях автомобилей ВАЗ «классика» охлаждение радиатора было принудительным. То есть вентилятор охлаждения работал напрямую от водяного насоса, а приводил его в движение ремень генератора. А вот на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры, если она достигала 100 градусов.

Это случается не часто, но возможно сгорание двигателя вентилятора. В этом случае ремонтировать его достаточно проблематично и затратно, поэтому большинство автовладельцев предпочитают заменить вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своего автомобиля.

Для этого ремонта вам понадобится инструмент, который я перечислил ниже:

маленькая головка 10 мм
маленький удлинитель, около 10 см
храповая рукоятка (для более удобной работы)

Обратите внимание, что при любых работах с электрооборудованием необходимо отсоединить как минимум минусовую клемму от аккумуляторной батареи.

После этого отсоедините вилку питания от вентилятора, как показано на фото ниже:

Теперь отсоединяем провода идущие к датчику температуры:

При помощи трещотки и головки с удлинителем необходимо открутить верхний болт крепления конструкции, см. на фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также двигатель крепится с другой стороны одним болтом.Там уже не нужно использовать удлинитель, так как откручивать его с ним будет не очень удобно:

Так же отсоединяем провода от датчика температуры, который вкручивается в радиатор охлаждения двигателя с правой нижней стороны:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот на фото ниже финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор с собранным кузовом, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

На ВАЗ 2107, как и на представителе вазовской «классики», достаточно громко работает вентилятор охлаждения. Нельзя упустить момент его подключения. Вибрация кузова усиливается, из-под капота слышен гул, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогрев заднего стекла) — то стрелка нагрузки на блоке питания начинает сползать в красную зону.

И даже, (при плохой регулировке карбюратора) лампочка может начать жечь масла аварийного давления.
Схема охлаждения ВАЗ 2107 такова, что вентилятор в нормальных условиях включается не сразу, а только при достижении определенной температуры в системе. Для определения этого «удобного температурного момента» есть датчик, или контроллер включения/выключения вентилятора.

Расположение контроллера на радиаторе не случайно: сначала нагревается «малый круг» антифриза, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном Теплообмен.И только при повышении температуры выше 92°С срабатывает выключатель вентилятора.

Принудительное включение вентилятора

Контур охлаждения не обеспечивает постоянную работу вентилятора. Но в некоторых случаях можно реализовать принцип «принудительного подключения вентилятора».

Делается, если датчик вышел из строя и замена в пути невозможна. Проверить это можно так: регулятор температуры двигателя уже показал вертикальное положение стрелки на циферблате, она упорно «лезет» в красную зону, а вентилятор молчит, не включается.Если да, то причин скорее всего две:

Вышел из строя сам датчик, включающий вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятна, чем описанная ниже. Во-первых, контур охлаждения исправен, а радиатор исправен. Значит, большая часть тепла отводится. Выхода из этой ситуации два, предлагается следующая схема действий:

Если впереди прямая дорога и машина будет двигаться без остановки, то можно следить за температурной шкалой.В случае пробок, светофоров можно — включить печку на полную мощность на удвоенной скорости обдува.
Вы можете установить принудительную активацию вентилятора. Для этого вытащите два контакта из контроллера, и замкните их между собой. Внимание! Перед этим надо сначала снять «минус, вес» с аккумулятора. После замыкания проводов снова перекидывается минусовая клемма, и «карлсон» начинает работать постоянно, вне зависимости от температуры двигателя и режима движения автомобиля. После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открыть капот и снять минусовую клемму.

Это очень напрягает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно отсоединить провода вентилятора, правда, тогда их нужно заново подсоединить и заизолировать. Также нужно найти им в подкапотном пространстве такое место, чтобы они не попали под рабочие лопатки крыльчатки, ведь разводка всех проводов в подкапотном пространстве предполагается в жгутах.Конечно, так долго ездить неудобно, потому что постоянно открывать-закрывать капот подключать-отключать надоест. Кроме того, постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже не понравятся. Принудительное включение – это экстренный метод.

Датчик включения вентилятора штука такая капризная стоит копейки, но самостоятельная замена в пути проблематична, так как антифриз нужно сливать.

Вторая причина более опасна: вышел из строя термостат, и контур охлаждения двигателя стал неполным — не включился радиатор. Естественно при пустом радиаторе датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность его в том, что теплообмен во много раз хуже, так как не работает теплообменник огромной общей поверхности — радиатор. Единственное спасение — включение печки на полную мощность, и периодические остановки ВАЗ 2107, не позволяющие стрелке перейти в красную зону.

Как проверить правильность работы нового контроллера

Вам необходимо взять точно откалиброванный термометр, который может работать при температуре кипения воды;

Поместите часть контроллера, обращенную внутрь радиатора, в воду;
Подсоедините щупы тестера к контактам и отрегулируйте их на исчезновение сопротивления;
При нагреве воды сопротивление исчезает в диапазоне температур от 87 до 92 градусов Цельсия.Все, датчик работает исправно, замена и включение пройдут успешно.

Как снять/установить новый датчик

После покупки и проверки контроллера необходимо сделать следующее.

На автомобили ВАЗ-2107 за годы их выпуска устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические цепи подачи напряжения на двигатель вентилятора системы охлаждения двигателя отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ.Электронный блок управления, проанализировав сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинают со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, то он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую цепь двигателя вентилятора. В этом случае он будет исправно работать, а датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть и некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то необходимо проверить его работоспособность, подключив напрямую к аккумулятору. Есть только два варианта эксперимента. Если вентилятор работает, то придется проверить работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не работает, то придется проверить состояние его щеток на предмет износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 ЭБУ в электрической цепи включения вентилятора не будет, а на некоторые «семерки» даже реле включения вентилятора не устанавливают. Поэтому найти причину, по которой не включается вентилятор в работе, гораздо проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Какой карб лучше ставить на ВАЗ-2106: советы специалистов

Сегодня на дорогах часто можно встретить автомобили, возраст которых составляет 20, а то и 30 лет.В основном это классическая модель ВАЗ. Владельцы этих старых автомобилей всячески поддерживают их в жизни и добиваются оптимальной производительности. Старые хозяева «Жигулей» хотят улучшить динамику автомобиля и снизить расход топлива. Это можно сделать, но все зависит от углеводов. Давайте посмотрим, какой карб лучше поставить на ВАЗ-2106, для получения результата. Эта задача вполне выполнима, несмотря на то, что замену устройства и его настройку водитель может выполнить самостоятельно. Если почитать отзывы водителей, заменивших карбюратор, то эффект вполне ощутим.

Краткая история карбюраторов для ваз

На первых классических моделях ВАЗ, которым был превосходен итальянский «Фиат», в питание в пару двигателей устанавливались приборы Дмитровского агрегатного производства. Для производства этих карбюраторов были закуплены лицензии от французской фирмы «Вебер». Этим механизмам присвоен индекс ДААЗ-2106 модели ВАЗ «Шестёрка». До сих пор эти карбюраторы в народе называют – «Ромашка» и «Вебер». Многие автовладельцы активно их эксплуатируют .Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Вебера» есть один очень существенный минус — это огромные аппетиты. Эти модели не выпускались, как и с моделью ВАЗ-2105 все остальные «Жигули» комплектовали изделиями «Озон». Ниже мы поговорим об этом подробнее.

«Озон»

Карбюратор «Озон» на ВАЗ-2106 является полностью отечественной разработкой Дмитровских инженеров. Он существенно отличается от французских механизмов и по конструктивным, и по эксплуатационным характеристикам. Название «Озон» (карбюратор) было не просто так – в то время он считался самым экологически чистым. Владельцы положительно отзываются об этих устройствах.А вот с ними иногда бывают разные проблемы. На ВАЗ-2106 цена четыре тысячи.

«Озон» и его проблемы

Иногда отказывается работать нормально привод заслонки вторичной камеры. Также возникли проблемы с изношенной диафрагмой в системе экономайзера принудительного холостого хода. Если механизм по каким-то причинам попал в грязь или сломалась регулировка, то вторая камера может не раскрыться или открыться, а с серьезной задержкой. Это приводит к значительному снижению динамики.Теряется мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это, карбюратор ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров. Естественно, за устройством необходимо постоянно следить и обслуживать его. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их очищать. Используйте специальный очиститель карбюратора. Это химический продукт, который продается в аэрозольных баллончиках.

«Солекс»

Эти механизмы менее популярны.Особенно популярен ДААЗ-21053. Он также производится по лицензии. Этот карбюратор имеет хорошие динамические характеристики и экономичен. Это хорошее решение, если вы хотите углевод на «шестерке». По конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского и агрегатного заводов. «Солекс» оборудован системой обратного потока топлива. При таком решении бензин может попасть обратно в бензобак автомобиля. C за счет применения системы обратного потока топлива удается экономить до 400-800 граммов топлива на каждые сто километров. Некоторые версии «Алексы» могут быть дополнены вспомогательными электронными системами. Среди них — система холостого хода с возможностью регулировки через электроклапан. Также встречается в экспортных моделях. В странах СНГ широкое распространение получили модели с электроклапаном холостого хода. В эксплуатации этот трехкарбюратор оказался довольно сложным. Каналы делаются узкими и часто засоряются. Если устройство не обслуживалось, то сначала начинала барахлить система на холостом ходу, а затем и все остальные узлы.Расход топлива «Солекс» ВАЗ-2106 потребляет от 6 до 10 литров при езде в спокойном режиме. По динамическим характеристикам агрегат уступает только раннему «Веберу». Если не сделать профилактику карбюратора «Солекс», проблем не возникнет.

Как выбрать карб и что ставить на ВАЗ-2106?

Любители доработать классическую модель «АВТОВАЗа» и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают «Солекс».Используйте модели ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок. Думая, какой карб лучше поставить на ВАЗ-2106, необходимо учитывать объем мотора. Для агрегатов 1,3 л идеальный вариант ДААЗ-2018. Для двигателей рабочим объемом 1,6 л лучший выбор – ДААЗ-21083. Различия между двумя моделями — в диаметре диффузора, а также в размерах топливного и воздушного жиклеров. Если установить этот карб как есть, то на скоростях, близких к 4 тысячам, скорость выброса воздуха может достигать сверхзвука, что недопустимо.Но на разгон не влияет. Необходимо увеличить диффузоры на первой и второй камере, установить остальные форсунки. После этого расход топлива будет как на 21053, цифра лучше чем на 21073. Для ВАЗ-2106 цена карбюратора будет около пяти тысяч.

Особенности агрегата ДААЗ-2108, -21083

При установке любой из этих моделей на «Классику» следует подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тяги предали акселератор .Чтобы получить от этой процедуры максимальный результат, желательно заменить зажигание. Лучше установить более технологичные, электронные. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания — одна из самых полезных доработок для отечественных ВАЗов, в частности, для «Шестерки».

«солекс-21053»

Эта модель имеет меньше проблем и не требует серьезных настроек, так как карбюратор модернизирован до классической модели.Эти агрегаты хорошо работают с двигателями 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

Но не думайте, что это все, что подойдет для «Классики». Если подумать, какой карб лучше ставить на ВАЗ-2106, то отзыв все же «Солекс-21073». Подходит для двигателей 1,7 л — от 21053 имеет большие каналы и расширенные патрубки.

После установки можно получить больше динамики и расход топлива составит 9-12 л.И если вас не пугает расход и редкое обслуживание карбюратора «Солекс», то можете остановить выбор на нем.

Резюме

Конечно, это далеко не все модели карбюраторов, которые можно установить конкретно на ВАЗ-2106 и другие классические «Жигули». Очень много китайских инструментов и приспособлений от европейских и американских производителей. Доступны как однокамерные, так и двухкамерные модели. Но они имеют высокую стоимость и не всегда гарантируют получение высоких динамических характеристик и экономичности.Вы получите только один из двух. Итак, на вопрос, какой карб лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить бытовую технику, одну из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он из тех, что при небольшом расходе топлива выдает максимальную для автомобиля динамику.

…

Электросхема вентилятора охлаждения ваз 2107

Сегодня поговорим о том, почему не включается вентилятор ВАЗ 2107 (инжекторный и карбюраторный). Чуть ранее мы придумали, как улучшить систему охлаждения двигателя.Вся процедура проста и не требует особых знаний. Но не менее актуальная проблема – вентилятор отказывается своевременно включаться. Мы постараемся выяснить, почему это происходит.

Карбюратор семерки

В этих автомобилях система управления включением электровентилятора очень проста. Его даже можно назвать аналогом. Вся цепочка состоит в простейшем виде из следующих элементов:

Электродвигатель вентилятора.
Датчик включения.
Электропроводка.

Все, больше ничего, искать повреждения нужно только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата проводка.

Совет! Для диагностики автомобиля советую использовать достаточно дешевое решение: — один раз поставил и пользуешься всегда.

Но в некоторых автомобилях используется несколько более совершенная схема, в которую включено электромагнитное реле. С его помощью получается снять с датчика большие токи. Это увеличивает ресурс устройства.

Некоторые водители, не привыкшие доверять автоматике, устанавливают обычную кнопку параллельно датчику (а иногда и вместо). Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить повышение температуры и включить электровентилятор.

Алгоритм устранения неполадок

Если у вас не работает охлаждение ВАЗ 2107 (карбюратор), необходимо выполнить следующие действия:

Выключите двигатель и включите зажигание.
С помощью плоской отвертки замкните клеммы датчика включения вентилятора. Обратите внимание, что все управление является массовым. Если вентилятор включается, датчик неисправен. Если не работает, значит причина кроется глубже.
Отсоедините башмак от электрического вентилятора и напрямую подайте питание от аккумулятора. Вращающийся ротор указывает на то, что двигатель работает. Если электровентилятор и так не работает, придется подумать о его замене.
Если вентилятор и датчик работают, проверьте электромагнитное реле (при наличии в цепи).
Провода проверены в последний раз. Очень часто окисление происходит на стыке с кузовом автомобиля. А иногда и вовсе случается банальный обрыв.

Этот же алгоритм можно частично применить и к автомобилям, на которых установлен инжектор.

Но чтобы сравнить и оценить разницу, стоит рассмотреть такие машины.

Инжекторные двигатели

Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

Электронный блок управления.
Датчик температуры охлаждающей жидкости.
Электромагнитное реле.

Причина, по которой электровентилятор может не работать (или часто слишком сильно включаться), кроется в одном из этих узлов. Конечно, двигатель включается слишком часто, если соты радиатора снаружи или внутри сильно загрязнены, если есть воздушные пробки. Но не включается из-за наличия поломок в системе управления.

Значит, нужно найти датчик температуры для диагностики.Он находится в одном из патрубков системы охлаждения двигателя ВАЗ 2107. Если посмотреть на двигатель сверху, то вы найдете его под патрубком, соединяющим топливную рампу с дроссельной заслонкой. Чтобы проверить это, отсоедините клемму и измерьте сопротивление между центральной клеммой и землей. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.

Если сопротивления нет, или оно значительно отличается от вышеприведенных значений, то явно неисправность датчика, ремонту не подлежит.Цена нового будет примерно 100-200 рублей (в зависимости от аппетита продавца). Но если датчик исправен, а электровентилятор не работает, то нужно проверить его электродвигатель и силовое реле. Если проблем не обнаружено, проведите диагностику проводки.

В данной статье будет подробно рассказано о принудительном вентиляторе ВАЗ 2107. Можно выделить два типа данной конструкции — электрическая и механическая. Любой владелец семерки начинает сожалеть о том, что летом в пробке внезапно выходит из строя датчик включения вентилятора.После такого мероприятия, как правило, начинают задумываться об улучшении конструкции. И есть несколько способов сделать апгрейд.

Способ первый — принудительное охлаждение механического типа

Пожалуй, можно так и назвать. Вспомните первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдув радиатора происходил из-за крыльчатки, прикрученной к ротору насоса. Точно такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения мало чем отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет обдуваться потоком воздуха. Это снижает температуру двигателя, поэтому внутри может быть довольно прохладно. Летом хорошо — мотор всегда охлаждается, вентилятор постоянно работает, антифриз не кипит.

Но сделайте еще две небольшие доработки и летняя эксплуатация будет просто сказкой:

Установите пластиковый диффузор, направляющий поток воздуха в ячейки радиатора.
Верхнюю часть радиатора необходимо установить немного ближе к лопаткам крыльчатки. Крепежные изделия изготавливают из небольших полос из твердого металла. Старайтесь, чтобы расстояние от поверхности радиатора до крыльчатки было в пределах 2-4 см.

Эти маленькие хитрости помогут вам улучшить охлаждение ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (именно столько стоит крыльчатка).

Второй способ электрический

Если у вас новая машина, установлены инжектор и электровентилятор, стоит ли портить ее принудительной крыльчаткой? Несколько разумнее было бы оставить электровентилятор, но сделать резервный способ включения кнопкой. В магазине приобрести несколько предметов и материалов:

Новый датчик (если старый пришел в негодность).
Электромагнитное реле с нормально разомкнутыми контактами.
Красный провод сечением 0,75 кв. мм
Кнопка для установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
Термоусадочная изоляция.
Розетки типа «мама» и колодка под реле.

Схема подключения представлена на фото.Первым делом выключите вентилятор и поменяйте датчик на его включение. Затем соберите схему.

Обратите внимание, что в новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно горят. Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один — уменьшить ток на клеммах датчика. Для этого в цепь ввести электромагнитное реле. Теперь вероятность выхода датчика из строя снижена. Но шанс выхода из строя реле становится выше. Правда, проще будет его поменять.

Установить кнопку принудительного вентилятора в приборную панель и протянуть от нее два провода — один можно подключить сразу на массу, а второй на выход датчика. Получается, что у тебя контакты кнопки и датчика соединены параллельно. Поэтому при выходе из строя датчика можно кнопкой включить электромагнитное реле.

Третий способ — идеальные вентиляторы

Для улучшения охлаждения ВАЗ 2107 вместо штатного электровентилятора можно использовать более современные.Отлично подходят те, что ставят на автомобили моделей «Калина», «Приора». Особенно хорошо подойдет электрический вентилятор с восемью лопастями. Поток воздуха от него будет гораздо сильнее, следовательно, соты радиатора быстрее остынут.

На части автомобилей предусмотрен электровентилятор для обдува радиатора системы воздушного охлаждения. Включается при установке датчика-выключателя 37101В, который установлен в нижней части правого бачка радиатора. Раньше питание на двигатель вентилятора подавалось через реле.В данном случае использовался датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена и питание электродвигателя осуществляется напрямую через контакты датчика-выключателя. Датчик неразборный — в случае неисправности его необходимо заменить.

Рис. 1. Схема подключения электродвигателя вентилятора системы охлаждения двигателя

Технические характеристики электровентилятора и датчика 37101Б (ТМ-108).

Номинальная скорость вала Электродвигатель с крыльчаткой, мин-1
Потребляемый ток электродвигателя, А
Температура замыкания контактов датчика, °С
Температура размыкания контакта датчика, °С

Электродвигатель МЭ-272 (или аналогичный) постоянного тока с возбуждением от постоянных магнитов. Устанавливается в кожух, закрепленный на кронштейнах радиатора. В процессе эксплуатации электродвигатель не требует обслуживания, неисправный подлежит замене.

Для проверки двигателя вентилятора подаем напряжение 12В от аккумулятора на клеммы двигателя — исправный двигатель будет работать.

Для проверки датчика-выключателя электровентилятора, отсоединив провода от датчика, соединяем их вместе при включенном зажигании. Если вентилятор работает, датчик неисправен.

Подключив омметр к клеммам датчика и опустив его на длину нитки в воду, измеряем термометром температуру на датчике и на выключенном.Для этого нагреваем воду почти до кипения, а затем контролируем охлаждение. Для исправного датчика температурная характеристика не должна отличаться от приведенной выше.

Где находится бензонасос ваз 2107

Если двигатель автомобиля не заводится, то причиной таких последствий могут быть различные факторы. Одним из таких факторов может быть бензонасос, основным назначением которого является закачка бензина в двигатель из бензобака. На ВАЗ 2107 инжектор бензонасос гораздо надежнее, чем на карбюраторных автомобилях.Несмотря на это, даже на инжекторных автомобилях может выйти из строя бензонасос.

О каком устройстве идет речь?

Топливный насос на автомобиль ВАЗ 2107 инжектор представлен в виде электродвигателя с насосом, который качает бензин из бака.

В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, постоянно находящихся в бензине. Многие подумают, что такая система питания для инжекторного ВАЗ-2107 достаточно опасна, но не все так просто.

Искра и бензин являются опасным соединением, которое может привести не только к возгоранию, но и к взрыву. Так бы и было, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к категории жидкостей, не проводящих электрический ток. Кроме того, бензин не горит, если нет воздуха, а топливный контур крайне замкнут. Итак, представлена конструкция бензонасоса на автомобиль ВАЗ 2107.

Владельцы автомобиля узнают, где находится форсунка бензонасоса ВАЗ 2107, только при подозрении на ее неисправность.На карбюраторных семерках это устройство находится в подкапотном пространстве возле двигателя. Многие могут подумать, что на инжекторных семерках этот прибор находится там же, но нет. Устройство находится непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива. Если открыть багажник и поднять коврик, то можно увидеть его выходные патрубки. Такая компоновка рассматриваемого устройства упрощала процесс перекачки топлива, но тем самым усложняла доступ и замену изделия при его выходе из строя.

Принцип работы устройства достаточно прост. После поворота ключа зажигания на клеммы двигателя подается питание, в результате чего насос нагнетает бензин в систему до создания определенного давления. Когда давление создано, можно запускать двигатель. При запуске двигателя бензонасос продолжает функционировать в течение всего периода работы двигателя, поддерживая давление в топливной системе. После выключения двигателя давление в системе держится некоторое время в течение нескольких минут, после чего, если мотор не перезапускается, то снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности бензонасоса, потребуется обратить внимание на характерные признаки. В этом случае проводится диагностика рассматриваемого устройства. Самый простой способ проверить топливный насос ваз 2107 инжектор – включить зажигание и прислушаться к наличию характерного шума. Если бензонасос не качает топливо, то в районе бензобака не будет слышно характерного жужжания.Причины могут быть разные:

Неисправность предохранителя. Для этого замените предохранитель и проверьте работоспособность устройства.
Неисправное реле. Если реле неисправно, на клеммы электродвигателя не будет поступать напряжение, а значит, устройство работать не будет.
Повреждение цепи питания электродвигателя. Необходимо проверить целостность проводки. Возможно, повреждена проводка к топливному насосу или отсутствует контакт массы.
Неисправен электродвигатель.Необходимо проверить изделие, сняв его с бензобака.
Неисправность насоса. Мотор будет работать, но топливо в систему поступать не будет.
Фильтр забит.
Неисправность ЭБУ. Также нельзя исключать неисправность блока управления.

Если неисправен электродвигатель, то на него подается питание, но устройство работать не будет, и вы не услышите характерного жужжания в районе бензобака.

Оценка состояния и работоспособности узлов осуществляется путем проверки наличия напряжения на клеммах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения свидетельствует о неисправности самого электродвигателя.

Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется с помощью манометра. Маслобензостойкий шланг диаметром 12 мм следует закрепить на манометре с помощью хомута. Второй конец шланга крепится к рампе штуцера бензонасоса. Предварительное снятие заглушки форсунки и откручивание золотника. Таким образом, можно оценить выдаваемое давление на форсунках ВАЗ 2107. При этом давление на манометре должно быть 3 атмосферы.

Пора менять бензонасос

Ремонт бензонасоса ВАЗ-2107 не производится, так как изделие неразборное и подлежит замене. Прежде чем прибегать к замене, нужно убедиться, что действительно неисправно устройство перекачки топлива, а не другие элементы.

Важно знать! Некоторые мастера осуществляют ремонт изделий самостоятельно, осуществляя их аккуратное вскрытие. Делать это не рекомендуется, так как слишком велики риски воспламенения топлива.

Наиболее частые причины выхода из строя бензонасоса:

Использование некачественного топлива.
Отсутствие периодической очистки топливной сетки.
Постоянное поддержание минимального количества топлива в бензобаке. Если бензонасос будет часто захватывать воздух, это ускорит его выход из строя в несколько раз.

Перед заменой топливного насоса необходимо сбросить давление в топливной системе. Для этого отодвиньте клемму от устройства, а затем запустите двигатель. Данная процедура проводится, если топливный насос качает топливо до его замены, если нет, то давления в системе не будет.

Процесс замены изделия следующий:

Во избежание короткого замыкания требуется откинуть минусовую клемму от аккумулятора.
Откручиваем 4 самореза, которыми крепится накладка бензобака. Снимите накладку.
Ключом на «10» отвернуть болт крепления хомута, тем самым освободив бак и обеспечив доступ к насосу.
Отвернуть штуцер трубы ключом на «17».
Снимите блок питания.
Открутите все 8 гаек, которыми крепится изделие. Вам нужно будет использовать ключ на «7».
Аккуратно снимите крышку с основного изделия и поплавком датчика уровня топлива. Если вы не можете снять насос, используйте отвертку с плоской головкой.
Приемный мешок или крупная сетка удалены.

При установке нового изделия важно убедиться в исправности резиновой прокладки; в противном случае его следует заменить. Деталь устанавливается в отверстие бака, после чего процесс сборки производится в порядке, обратном снятию. В конце нужно проверить работу изделия. Для этого запускается двигатель, после чего проверяется герметичность всех соединений топливной системы.

При эксплуатации «семерки» одним из проблемных узлов является бензонасос. Иногда его неисправности приходится устранять срочно, «на выезде». Поэтому каждому владельцу «семерки» будет полезно знать, как устроен бензонасос (карбюратор) ВАЗ 2107, каковы его основные неисправности и способы его ремонта.

Функции и устройство бензонасоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса заключается в подаче бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку на блоке цилиндров, внутри моторного отсека.

Специфическая конструкция насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и низкое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто становятся причиной поломки агрегата. В результате прекращается подача газа и перестает работать двигатель.

Бензонасос ваз 2107 состоит из следующих частей:

Бензонасос ваз 2107 работает так:

возвратно-поступательное движение толкателя обеспечивается за счет совместной работы приводного кулачка и возвратной пружины .
рабочие мембраны перемещаются, создавая попеременно давление и вакуум в рабочей камере;
при снижении давления выпускной клапан закрывается, бензин начинает поступать из газопровода через открывающийся впускной клапан;
при повышении давления впускной клапан закрывается, а бензин через выпускной клапан перекачивается в шланг, ведущий к карбюратору.

Причины неисправности бензонасоса ВАЗ 2107

Разгерметизация рабочей камеры из-за износа прокладки.Это приводит к утечке топлива из насоса или всасыванию воздуха вместо бензина.
Засорение каналов клапанов (впускной и выпускной), в результате чего клапаны перестают выполнять свои функции. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопровод перед топливным насосом.
Износ и перекос деталей клапана. Результат перекоса такой же, как и при забитых клапанах, но выявить и устранить проблему достаточно сложно.
Разрыв рабочей мембраны.В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
Повреждение камеры безопасности. Бензин начинает поступать в картер, где разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинить.

Устранение неисправности топливного насоса ВАЗ 2107

Перед проверкой топливного насоса желательно запастись болтами М8 или другими изделиями того же диаметра, которые могут служить заглушками топливных шлангов.

Для проверки топливного насоса ВАЗ 2107 необходимо выполнить следующие действия:

Ослабить хомут шланга подачи бензина к карбюратору и снять шланг со штуцера.
Заглушите топливный шланг, чтобы из него не вылилось топливо.
Несколько раз качнуть рычаг ручного привода топливного насоса. Если из выпускного штуцера бьет струя газа, топливный насос работает. Если нет, проверку следует продолжить.
Ослабьте хомут на заливном шланге, снимите шланг и заглушите его так же, как и предыдущий.
Закройте впускной патрубок пальцем и несколько раз качните рычаг ручного переключения передач. Если есть заметный вакуум, проблема не в топливном насосе.Если палец не «прилипает», топливный насос необходимо снять и отремонтировать или заменить.

Замена бензонасоса ВАЗ 2107

Самый простой способ восстановить работу двигателя в случае поломки бензонасоса — замена последнего. Замена бензонасоса ВАЗ 2107 производится следующим образом:

Ремонт бензонасоса ВАЗ 2107

Ремонт бензонасоса ВАЗ 2107 вместо замены — гораздо более рациональное решение с финансовой точки зрения. Для этого снимите блок. Порядок снятия топливного насоса описан в предыдущем разделе «Замена бензонасоса ВАЗ 2107».

После демонтажа топливного насоса можно приступать к его разборке и проверке деталей на наличие повреждений или износа.

Начать стоит с прокладок. Толщина прокладки между бензонасосом и теплоизоляционной пластиковой прокладкой должна быть более 0,3 мм. Прокладка между проставкой и блоком цилиндров должна быть толще 0.8 миллиметров.

Наиболее частая поломка бензонасоса – разрыв рабочей диафрагмы. Для его замены необходимо открутить колпачковый болт и вытащить узел диафрагмы (шток с неподвижными диафрагмами). Для их замены достаточно открутить гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

При снятой крышке становится доступен сетчатый фильтр, который следует очистить от загрязнений и проверить на наличие повреждений перед повторной установкой.

Каналы клапанов топливного насоса следует очистить и проверить, не болтаются ли они в седлах. Если заметен люфт, клапаны следует заменить. Если причина люфта в сломанном посадочном месте, неисправность не может быть устранена. Требуется только замена газового насоса.

В некоторых случаях герметичность рабочей камеры топливного насоса нарушается из-за деформации крышки. В этом случае можно попробовать подобрать и установить всю крышку от старого бензонасоса.

Можно немного углубиться в историю, так как сейчас мы поговорим о том, почему не работает бензонасос на автомобиле ВАЗ 2107. И разговор пойдет о карбюраторном двигателе. Поэтому топливный насос приводится в действие штоком, установленным в головке блока цилиндров. Но сначала нужно рассмотреть конструкцию устройства и понять, что может выйти из строя.

Основные элементы топливного насоса ВАЗ 2107

Бензонасос на автомобиле ВАЗ 2107 имеет корпус из двух половинок, чем-то даже похож на ракушку.Все самое интересное скрыто внутри. Два клапана, препятствующие движению бензина в обратном направлении (в сторону бака), а также диафрагма. Он приводится от кулачка на распределительном валу тягой. При сдавливании диафрагмы образуется разрежение, благодаря которому впускной клапан открывается, а выпускной плотно закрывается.

При движении диафрагмы в обратном направлении (пока в корпусе насоса есть определенная порция бензина) впускной клапан полностью закрывается, а выпускной открывается.И топливо по шлангу поступает к карбюратору. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также в ее состав входят пружины, облегчающие движение штока. Однако из такого краткого описания видно, что элементов в конструкции не очень много, работа бензонасоса основана на простейших законах физики.

Основные неисправности бензонасоса ваз 2107

К наиболее частым поломкам относится чрезмерный нагрев корпуса и элементов насоса.Но это только симптом, причина того, что устройство не работает, немного глубже. Если греется бензонасос ВАЗ 2107, необходимо дать ему остыть. Наверное, вы не раз видели, как водители смачивают тряпку холодной водой и оборачивают бензонасос. Да, это реальный выход из ситуации, причем самый быстрый. Но следует учесть, что цена всего насоса для карбюраторного мотора составляет порядка 600-700 рублей. А можно сразу поставить новый и навсегда забыть о порче.

Но что делать, если перегрелся бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, а вдруг ни с того ни с сего начал глохнуть, бензина не хватает, помогает только мокрая тряпка. А все дело в том, что идет сильный износ клапанов или диафрагмы. А при перегреве корпуса зазоры увеличиваются, либо вообще заклинивают клапана. Поэтому при движении диафрагмы оба клапана либо закрыты, либо открыты, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос требует более подробного рассмотрения.

Обратите внимание, что замена бензонасоса ВАЗ 2107 не требуется, если автомобиль нормально разгоняется до определенной скорости (или развивает определенное значение скорости), а затем начинает глохнуть, как будто не хватает топлива. Причина кроется в таком маленьком элементе, как шток привода. При его сильном износе получается такое поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что бензонасос ВАЗ 2107 не качает, просто карбюратор не получает той порции топлива, которая ему необходима для работы в текущем режиме.Поможет только замена тяги, ее цена не превышает 50 рублей.

Ремонт или замена насоса?

Есть два способа избавиться от неисправности топливной системы. В первую очередь дорого, но надежно — замена всего бензонасоса карбюраторного ВАЗ 2107. Во вторую — установка ремкомплекта. Что лучше? Если у вас набита рука и вы сможете провести всю работу на отлично, то, конечно, дешевле будет поставить только новые внутренности.Но если вы водитель, редко сталкивающийся с такими трудностями, лучше приобрести новое устройство и установить его на автомобиль. К счастью, эта процедура проста – нужно открутить две гайки и ослабить хомуты.

Электронный датчик скорости на ваз 2110.

Распиновка датчика скорости ваз и схема подключения дс. Определение аппаратной версии

В любом автомобиле есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется.Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его назначении, неисправностях и диагностике вы можете узнать из видео ниже.

[Скрыть]

Назначение датчика скорости в автомобиле

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, устройство следит за качеством топливовоздушной смеси.

Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т.д.- далее передает импульсы на ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

Признаки неисправностей

В случае, если одометр перестает нормально работать, а спидометр дает неверную информацию относительно пройденного пути и скорости, это свидетельствует о неисправности. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. При таком варианте не исключено, что проблемы связаны с электропроводкой.Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или сам разъем нерабочий. В последнем случае проблема может быть из-за плохих контактов.

Помимо прочего, признаком неисправности регулятора может служить то, что машина глохнет на холостых оборотах. Конечно, причин, почему машина глохнет, может быть много. В том случае, если спидометр, расположенный на панели приборов, выдает неверные данные, должен загореться индикатор Check Engine на приборной панели.Если DS выйдет из строя, вы сразу заметите горящий чек на приборной панели.

Диагностика ДС на ВАЗ 2110

Как проверить датчик скорости на ВАЗ 2110 самостоятельно? В первую очередь для этого необходимо знать, где должен находиться ДС, после чего проводится диагностика его привода. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в моторном отсеке, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего плавятся.

Результат — короткое замыкание. Обычно эту проблему можно решить, заизолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другим вариантом диагностики может быть проверка кабеля на наличие обрыва. Эта причина является одной из наиболее вероятных. Если шлейф в порядке и повреждений в процессе не обнаружено, то проблема кроется в самом контроллере или его накопителе.

Подготовка к замене

Чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, следует правильно подготовиться к этому процессу.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, нужно обратить внимание на то, что каждый разъем, расположенный в конструкции колодки, имеет определенные обозначения. В нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.

Еще один, не менее важный нюанс. Вам нужно купить устройство, которое оснащено металлическим стержнем. Этот шток позволит вам прослужить не менее полугода, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно нужно проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

Самостоятельный ремонт и замена

Если вы решили заменить устройство самостоятельно, см. процедуру «Снятие и замена».

Демонтаж контроллера производится следующим образом:

Для начала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумулятора.
Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно запомнить, какая у этих элементов распиновка.
Непосредственно сам контроллер можно открутить руками. Если вы не можете сделать это самостоятельно, попробуйте использовать ключ на 21 или 22. При этом регулятор может иметь определенные конструктивные отличия.
Также немедленно проверьте, насколько хорошо работает привод. После того как регулятор демонтирован, необходимо открутить гайку крепления привода к редуктору. Процедуру демонтажа нужно производить очень аккуратно, ведь если случайно уронить шток в трансмиссию, коробку нужно будет снимать и разбирать. Что касается нового привода, то он оснащен резиновым уплотнителем. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно понять процедуру замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в данном случае важную роль играет распиновка проводки. Внутри самого блока видно как указана распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключить привод.

В том случае, если мультиметр показывает «-«, а данный накопитель был подключен к плюсовому разъему, это говорит о необходимости смены полярности.Далее проводится диагностика привода и проверка работы спидометра во время движения или при поднятой передней части автомобиля (чтобы колеса были вывешены).

Если вы сомневаетесь, что сможете самостоятельно провести всю процедуру и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не представляет особой сложности, поэтому стоимость услуги по замене не будет особенно высокой. Для установки лучше использовать более качественный регулятор, чтобы в дальнейшем не столкнуться с необходимостью его ремонта и замены.

Поломки датчика скорости проявляются ложными данными со спидометра, а на панели приборов загорается Check Engine. Если да, то причина именно в датчике скорости.

Для выявления неисправности сначала нужно узнать, где находится датчик скорости на ВАЗ-2110, а после обнаружения проверить его привод. Находится под капотом, в моторном отсеке, рядом с выпускным коллектором, об который трутся провода. В
В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не имели контактов с коллектором.Также не стоит забывать об обрыве троса, ведь это тоже возможная причина поломки. Если вы не увидели на нем проблем, то проблема в датчике или в его приводе.

Чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала нужно восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-«, «А», «+», а не как обычно — 1, 2, 3. Хотя это и не играет важной роли, но поможет сделать распиновку быстрее.

Вторым важным моментом является выбор устройства на металлическом стержне, ведь оно прослужит гораздо дольше своего пластикового аналога. Не забудьте проверить вращение штока, нет ли в нем люфта, не забыли ли вы поставить шайбу.

Отключаем ток на машине сняв разъем с аккумулятора.
Отсоединяем разъем провода от датчика, запомнив распиновку.
Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
Смотрим состояние накопителя. После снятия датчика необходимо отсоединить гайку, которой привод крепится к редуктору. Новый привод имеет резиновую втулку, которую необходимо смазывать трансмиссионным маслом.

Установите новые устройства в обратном порядке. После установки необходимо проверить полярность проводов мультиметром. Если контакт «+» соединен с «-», то их необходимо поменять местами. Для этого желательно выбрать последнее, что мы рекомендовали.Но если такового нет, то соблюдаем следующую последовательность: 1 — «+», 2 — сигнальный выход, 3 — «-».

Теперь к этому списку добавится проверка датчика скорости своими руками.

В случае неисправности этот датчик передает ошибочные данные, что приводит к неисправности не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) подает сигналы на датчик, который контролирует работу двигателя на холостом ходу , а также с помощью РРХ регулирует подачу воздуха в обход дроссельной заслонки.Чем выше скорость автомобиля, тем выше частота этих сигналов.

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе своей работы он передается на автомобиль импульсно-частотными сигналами через короткие промежутки времени. В частности, датчик передает около 6000 сигналов на километр пути. При этом частота передачи импульсов прямо пропорциональна скорости движения.Электронный блок управления автоматически рассчитывает скорость движения машины на основе частоты поступающих сигналов. Для этого в нем есть программа.

Эффект Холла представляет собой физическое явление, при котором электрическое напряжение генерируется, когда проводник постоянного тока помещается в магнитное поле.

Датчик скорости находится непосредственно рядом с коробкой передач, в частности, в механизме привода спидометра. Точное местоположение отличается для разных марок автомобилей.

Как определить не работает ли датчик скорости

Сразу следует обратить внимание на такие признаки неисправности как:

нет стабильности холостого хода;
спидометр неисправен или вообще не работает;
увеличенный;
уменьшена тяга двигателя.

Также бортовой компьютер может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если на машине установлен БК.

Чаще всего неисправность вызвана обрывом цепи, поэтому в первую очередь необходимо провести диагностику ее целостности. Для начала нужно отключить питание и осмотреть контакты на предмет окисления и загрязнений. Если он есть, то нужно почистить контакты и применить.

Часто провода рвутся возле вилки , потому что именно там они перегибаются и изоляция может осыпаться. Также нужно проверить сопротивление в цепи заземления, которое должно быть равно 1 Ом.Если проблема не устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, часто устанавливается датчик, работающий по эффекту (как правило, он выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: герконовые и индуктивные … Рассмотрим сначала поверку самого популярного ДСА — на эффекте Холла.Это датчик, оснащенный тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Для начала нужно выяснить, есть ли в контактах заземление и напряжение 12 В. Эти контакты прозвонены, а импульсный контакт испытан на кручение.

Напряжение между клеммой и массой должно быть в пределах от 0,5 В до 10 В.

Способ 1 (проверка вольтметром)

Демонтируем датчик скорости.
Используем вольтметр.Выясняем, какой терминал за что отвечает. Подключаем входной контакт вольтметра к клемме, выдающей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
Вращая датчик скорости определяем есть ли сигналы в скважности и измеряем выходное напряжение датчика. Для этого на ось датчика можно надеть кусок трубки (крутить со скоростью 3-5 км/ч.) Чем быстрее вы будете вращать датчик, тем выше должны быть напряжение и частота в вольтметре .

Способ 2 (не снимая с автомобиля)

Устанавливаем автомобиль так, чтобы одно колесо не касалось поверхности земли.
Соединяем контакты датчика с вольтметром.
Вращаем колесо и диагностируем появляется ли напряжение — если есть напряжение и частота в Гц значит датчик скорости работает.

Способ 3 (проверить с помощью регулятора или индикатора)

Отсоедините импульсный провод от датчика.
С помощью управления ищем «+» и «-» (предварительно включив зажигание ).
Вешаем одно колесо как и в предыдущем способе.
Подключаем управление к проводу «Сигнал» и крутим руль руками. Если на контроле горит «-«, то датчик скорости исправен.

Если пульта под рукой нет, то можно использовать провод с лампочкой. Проверка осуществляется следующим образом: одну сторону провода подключаем к плюсу аккумулятора. Другой сигнал на разъем. При вращении, если датчик работает, лампочка будет мигать.

Схема подключения

Проверка ДС тестером

Проверка привода датчика скорости

Поддомкрачиваем машину, чтобы вывесить любое переднее колесо.
Ищем сенсорный привод, торчащий из коробки пальцами.
Поверните колесо ногой.

Пальцами щупаем работает ли привод и работает ли стабильно. Если нет, то разбираем привод и обычно обнаруживаем на шестернях поврежденные зубья.

Геркон ДС тест

Датчик формирует сигналы типа прямоугольных импульсов. Цикл 40-60% и переключение от 0 до 5 вольт или от 0 до напряжения батареи.

Индукционный ДС-тест

Сигнал, который исходит от вращения колес, по сути напоминает колебание волнового импульса. Поэтому напряжение изменяется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленчатого вала.

см. также

Не нашли ответа на свой вопрос?

Спрашивайте в комментариях.Мы обязательно ответим!

21.09.2018 09:23:31

Если датчик исправен и шестерня не слизывается, то возможно нет питания на датчик, либо где-то обрыв/короткое замыкание в его проводке. Кроме того, в показаниях на приборке участвуют ЭБУ и АБС… возможно потеря провода от блока ЭБУ к приборной панели или от АБС (надо бы прозвонить провод от спидометра до блок АБС). Возможно, приборка вышла из строя.

2018-09-20 17:26:50

Всем доброго времени суток, у меня не работает спидометр и одометр. У меня Hyundai Santa Fe 2 2007гв. Проверил шестерню датчика скорости, все ок, не знаю как прозвонить или проверить сам датчик. Датчики индуктивные на коробке проверял рабочие исключив все, чек загорелся, в чем еще может быть причина не знаю, так как со сканером идешь на скан скорость показывает на спидометре «0 «может кто подскажет???

2018-08-16 06:22:24

Ребята, всем добрый день! Скажи мне, пожалуйста! У меня лад 14 и вот недавно стали плавать обороты, почти глохнет, работает не ровно.Диагностика показала датчик распредвала, заменили датчик на новый, результата нет. кстати спидометр и тахометр тоже не работают. Что может быть причиной?

2018-04-29 07:50:42

Спасибо за подробную статью! А как можно проверить датчик скорости будет еще понятнее, если посмотреть видео КВ канала: https://youtu.be/qiDmZLUuTMI

28-03-2018 02:04:01

Спасибо за очень понятное и доступное описание самотестирования датчика скорости.Благодаря инструкции мне удалось сделать это самому. Оказалось, что он действительно умирает.

08.11.2017 15:12:06

Добрый день! У Subaru Outback 2007 года. Горит чек. Код ошибки определяет P0500 — цепь датчика скорости. Но там три датчика. Вопрос как определить какой из них не работает? Или как еще проверить?

Иван atlib.ru

20.03.2017 11:14:47

Причина не всегда только в датчике скорости (такое поведение может проявляться и при окислении контактов в его разъеме), хотя если он начинает врать, то дело именно в этом.Возможно проблема кроется в самой приборке, тогда придется разбирать, проверять механизм привода стрелок. На автомобилях с тросовым приводом часто такая неисправность кроется либо в старом масле на шестернях, либо в изношенном квадратике на конце троса, либо помогает смазка того тросика.

19.03.2017 16:30:42

Автомобиль Volkswagen Multivan T5 2012 года выпуска. Иногда при разгоне трясется/дергается стрелка скорости. Искал этот датчик в ЕТКА и не нашел.В чем может быть проблема?

13.09.2016 08:20:28

Мой Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развивает хорошо, только если втыкать D обороты показывает 2500 и нет 3-й и 4-й соответственно. Коробка автомат. Может причина в датчике скорости? Б кстати датчик скорости какой-то магнитный.. Жду отзывов от знатоков!

Александр

12.05.2016 09:36:20

На моей Тойоте сигнал с датчика сначала идет на щиток приборов, а с него на преобразователь сигналов для ЭБУ, а потом уже на ЭБУ.

2015-12-18 06:29:04

Полезная статья, но немного врет в начале. Написано, что датчик скорости посылает свои сигналы на другой датчик — это неправда. Все датчики в первую очередь отправляют свои сигналы в ЭБУ, а ЭБУ будет решать, что делать дальше, исходя из всех данных, полученных от других датчиков.

александр иваненко

2015-10-29 21:11:57

спасибо, поправил

27.10.2015 11:27:28

Какие цифры показывает мультиметр при проверке обоих датчиков? Возможно датчик не тот.При покупке нового датчика очень нужно смотреть на его номер! При внешнем сходстве датчики Калинова и Приорова не взаимозаменяемы. С 2011 года они, кажется, установили более ранние датчики. И, кстати, возможно, намагниченный диск внутри коробки соскочил с креплений (такие случаи бывают).

александр иваненко

2015-10-26 21:48:08

Калина автомобиль 11 выпуска, спидометр показывает занижение скорости. Я не могу найти причину.Снял старый датчик скорости и поменял на новый та же картина. Коробка передач такая же, как на Приоре. Может ты не тот датчик поставил? Приборы рабочие, стрелки все ходовые проверил. Подскажите, что делать, что смотреть?

26.10.2015 11:08:02

очень интересный случай! Вы задавали этот вопрос нашим экспертам в разделе вопрос/ответ? если нет, скопируйте и установите в том разделе!

23.10.2015 18:45:54

Добрый день! Nissan bluebird silfi автомобиль, японский.Диагностика показала неисправность данного дачика, до этого менял привод в сборе! Когда машина была без привода, чудо-мастер на моих глазах переключил автомат вручную рычагом, который идет из коробки! на вопрос для чего? тупо мычит! Теперь машина со второй на третью прибавляет около тысячи оборотов, плюс чуткий толчок! и мигает овердрайв 16 раз! именно когда машина прогрета! на холодную едет нормально и не моргает! И еще, автомат перестал показывать первую скорость на приборке, включается, машина едет как на второй, т.е.е. первая и вторая передачи работают!!! Подскажите пожалуйста в чем проблема??? Рекомендуем Вас как профессионалов своего дела!!! Заранее спасибо!!

Александр Алексеенко

2015-02-05 02:59:03

Спасибо за совет! Очень нужно и познавательно.

14.01.2015 11:52:21

С такими вопросами необходимо обращаться к нашим специалистам на сервис atlib.ru/qa. Вы не указали марку автомобиля, поэтому можем дать общие рекомендации, как выяснить, кто виноват в данной ситуации: 1.Выньте трос из коробки и скрутите его, если спидометр не реагирует, следите за тросом и спидометром. 2. Проверить электрику спидометра, если напряжение не подходит, посмотреть электрику (прежде всего предохранители). 3. Снять ДС, вставить трос в редуктор и немного проехать (не обращая внимания на СЕ), если спидометр работает — не рабочий датчик! Если спидометр электронный, то должна быть функция самодиагностики. На разных автомобилях этот режим можно включить по-разному.На ВАЗе, например, удерживая кнопку сброса суточного пробега, включить зажигание… Должны бежать все стрелки и соответственно спидометр в том числе. Если стоит на месте, то проблема в спидометре. При исправном датчике может быть нарушен контакт от датчика к спидометру…

Василий Васильевич

14.01.2015 10:27:36

Здравствуйте. Подскажите пожалуйста что может быть. Датчик скорости исправен, импульс есть. Этот импульс приходит на спидометр, но спидометр не работает.Мог ли импульс быть слабым или это спидометр?

13.10.2014 11:19:58

чтобы ответить на ваш вопрос, нужна полная картина происходящего — горят ли другие лампочки на панели, слышен ли шум топливного насоса в баке, щелкает реле стартера… группа блокировки зажигания и другие. Задайте свой вопрос с максимально полным описанием в разделе вопрос-ответ.

Валерий Ткаченко

12.10.2014 17:21:05

здравствуйте подскажите что может быть, включаешь зажигание не горит чек и крутит стартер спираль машина не заводится

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за отображение скорости и количества пройденных километров.ВАЗ 2110 не исключение. Но только на инъекциях.

В моделях с карбюратором

для спидометра используется механическая тросовая система, поэтому здесь нет датчика скорости. Он просто не нужен.

Что это за

Работа датчика скорости огромна. Он сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления.Там информация проверяется, вносятся соответствующие коррективы в работу инжекторного двигателя.

Признаки неисправности

Если на вашем автомобиле не работает одометр, датчик спидометра функционирует с определенными рывками, или выдает данные, не соответствующие действительности, вероятно, прибор вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, есть нарушения в электрической цепи, не работает разъем.Кроме того, часто проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампочку, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений можно не сомневаться в необходимости замены датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала нужно найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Откровенно говорят, что место, где он установлен, нельзя назвать идеальным. Все дело в коллекторе. При движении автомобиля коллектор нагревается. Об него трутся провода датчика, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно убедитесь в отсутствии обрыва кабеля. Часто проблемы с устройством возникают именно из-за него.

Проверив устройство визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового устройства, соответствующего всем требованиям вашего автомобиля.

По сути, есть два основных правила, которым нужно следовать при покупке устройства.

Выберите датчик с разъемами внутри разъема, обозначенного -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновать именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью на СТО. А это совсем другие финансовые затраты.
Стержень на элементе должен быть из металла. Если стебель пластиковый, то прослужит около 6 месяцев. Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

Замена

Теперь к вопросу как производить замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

Снимите отрицательный провод с аккумулятора, что обесточит автомобиль;
Теперь отсоедините провода от датчика и обязательно запомните в каком виде была распиновка;
Устройство разбирается простым ручным скручиванием.Обычно вам не нужно использовать какие-либо инструменты. Но если устройство сидит плотно, то используйте клавиши на 22 или 21 мм. В зависимости от модификации вашей «десятки» конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв счетчик, открутить крепежную гайку, удерживающую провод, идущий к коробке передач;
Аккуратно снимайте, чтобы не уронить шток в коробку. Если это произойдет, то придется полностью разбирать КПП.Это явно не в ваших интересах;
Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
Сборка осуществляется в обратном порядке;
Обратите особое внимание на распиновку. Подключить мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему изначально мы советовали использовать датчик без маркировки 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобными маркировками 1, 2 и 3, то запомните важную деталь распиновки:

1 соответствует «+»;
2 указывает на выходной сигнал;
3 — это «-«.

Завершив замену элемента, не забудьте проверить устройство в действии. Для этого можно вывесить передние колеса, либо просто покататься на машине по местности. Если спидометр и одометр показывают правильную информацию, вашу рукотворную работу можно считать успешной.

Во время движения автомобиля датчик скорости ВАЗ 2107 (форсунка) формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, описывающем возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле.Датчик вырабатывает импульсы при вращении выходного вала коробки передач ВАЗ 2107. За время прохождения автомобилем километра датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединить трос спидометра коробки передач.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача бортовым компьютером соответствующего кода ошибки.Неисправности могут проявляться другими признаками:

повышенный расход топлива;
плохая тяга двигателя;
нерабочий или рабочий с большой погрешностью спидометр;
нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно является окисление контактов на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.
Контакты осмотреть, при необходимости очистить и смазать «Литолом». Начинать поиск обрыва проводов лучше с мест возле вилки. Там они часто гнутся, соответственно перетираются и ломаются. При этом стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ом. Если повреждений не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контроля».Для установки датчика необходимо проделать вышеперечисленные действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости — установить на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться, что она работает или ломается. Если нового датчика скорости ВАЗ 2107 под рукой нет, следует сначала проверить старый, а потом идти в магазин за новым.
Для проверки работы датчика скорости вам понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр).Проверка производится в следующей последовательности:

подключить вольтметр к выходу датчика, подающего электрические сигналы, и к массе автомобиля;
наденьте трубку на ось датчика;
повернуть трубку.

По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, необходимо заменить датчик скорости ВАЗ 2107.

Совет: таким же образом можно проверить датчик скорости прямо на машине.Для этого вывешиваем одно из ведущих колес, подключаем к выходу датчика и «массе» вольтметр и начинаем вращать колеса. Если напряжение и импульсы появляются, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности необходимо подать напряжение на плюсовой вывод датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Технические характеристики генератора ваз 2107. Схема подключения генератора в автомобилях ВАЗ. На что обратить внимание при выборе

Длительная эксплуатация автомобиля неизбежно приводит к износу различных узлов. Генератор ВАЗ-2107 не исключение. Периодический осмотр и надлежащее техническое обслуживание продлевают срок службы устройства.

Генератор является важной частью электрической системы. Это основной источник напряжения автомобиля.Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует бесперебойную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

Генератор.
Аккумулятор.
Реле регулятора напряжения.

Электрическая схема представляет собой единое целое. Выход из строя проводки или короткое замыкание могут привести к выходу из строя всей системы. Генератор не работает — пропал ток заряда аккумулятора.Аккумулятор сдох — машину не заведешь.

Проверку работоспособности можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтажа устройств на автомобиле Жигули-2105, 2107. Необходимо иметь тестер, измеряющий напряжение, сопротивление обмоток, исправность диодов.

Имеются механические и электрические компоненты агрегата. Неважно, установлен карбюратор или система впрыска, проверка генератора выполняется двумя способами.Оценке подлежат следующие механические детали:

элементы кузова;
клиновой ремень;
;
;
;
крепежных болта.

Внешний осмотр

При внешнем осмотре обнаруживаются явные повреждения. При необходимости запчасти очищаются от грязи, масел и влаги. Частицы твердого песка способствуют развитию подшипников и щеток. Важно знать, что попадание воды внутрь корпуса может привести к повреждению лака обмоток.Пробой изоляции грозит межвитковым замыканием катушек статора. Кроме того, слой грязи может замкнуть клемму 30 на массу. Короткое замыкание повредит полупроводниковые выпрямители.

Особое внимание уделяется состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относят к быстроизнашивающимся деталям. Визуально определяют отсутствие порезов, стертых зубов, взлохмаченных краев.

Полезно наблюдать за тем, как работает гибкая шестерня при открытом капоте.Приближение критического состояния можно услышать по звуку. Проскальзывание ремня – одна из таких проблем. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ сигнализирует о замене поврежденного ремня. Невыполнение этого требования приведет к потере заряда аккумуляторной батареи и повреждению насоса охлаждающей жидкости. Аккумулятор разрядится, а двигатель перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжекторного или карбюраторного типа) имеют одинаковый привод. Но есть одно отличие — на карбюратор не устанавливается датчик положения коленвала.

Степень производства увеличивается при неправильной регулировке натяжения. Ситуация исправляется перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой 17 и нижним болтом 19.

Измерение осуществляется нажатием на ремень. Прессование выполняется монтажным лезвием посередине сегмента. Прогиб между генератором и водяным насосом будет 12-17 мм.Правое крыло (направленное в сторону коленчатого вала) прогнется на 10-15 мм.

Соединительные устройства

Генератор подключен параллельно аккумулятору. Реле регулятора следит за уровнем напряжения и управляет током возбуждения генератора. На рис. 1 представлена схема подключения генератора 37.3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

Аккумулятор.
Диод «-«.
Дополнительный диод.
Генератор.
Диод «+».
Обмотка статора.
Регулятор.
Обмотка возбуждения.
Конденсатор.
Монтажный блок.
Контрольная лампа заряда.
Вольтметр (отсутствует на ВАЗ-2105).
Реле зажигания.
Замок зажигания.

Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что для «семерок» разработано несколько электрических схем.Они могут отличаться. Например, схема ВАЗ-2107 с впрыском топлива не подходит для Жигулей с карбюратором.

Замеры напряжения проводятся на неработающем и работающем двигателе. Переключатель тестера устанавливается напротив отметки 20 В. Замеряем напряжение аккумулятора перед запуском мотора. Числовое значение будет 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие индикаторы свидетельствуют об исправности генераторного блока и цепи зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница в показаниях между напряжением генератора и аккумуляторной батареи укажет на плохой контакт на клемме № 30. Клемму следует отсоединить от клеммы генератора и очистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска двигателя. Устройство не вырабатывает энергию.Требуется проверка генератора. Возможными причинами неисправности могут быть:

обрыв обмоток;
короткое замыкание на корпус;
поломка клапанов;
износ щеток;
выход из строя реле-регулятора.

Целостность обмоток можно проверить омметром. Сопротивление исправных обмоток ротора и статора будет 5-10 Ом. Изоляция (сопротивление между обмотками и землей) покажет бесконечность.

Для проверки необходимо снять диодный мост.В противном случае измерить полупроводники не получится. Каждая деталь проверяется отдельно.

Выпрямители

считаются подходящими, если диоды показывали бесконечность с одной стороны, и около 500 Ом с другой. Диодный блок ремонту не подлежит. Заменено все устройство.

Причина неисправности щеточного узла — износ щеток. Ремонт сводится к замене щеток. Предварительно снимите узел.

Генератор ВАЗ-2107 работает на автомобиле параллельно с аккумулятором.Это два источника питания, которые используются системой электроснабжения в разных режимах. Генератор представляет собой машину постоянного тока, принцип работы которой аналогичен принципу работы простого электродвигателя. Две обмотки, корпус, боковые крышки с подшипниками. Как и любая машина постоянного тока, генератор имеет относительно низкую надежность. Но конструкторы за все время существования автомобилей смогли настолько усовершенствовать этот агрегат, что в нем практически не осталось слабых элементов.

Преимущества и недостатки машин постоянного тока

Всем известны асинхронные электродвигатели, которые повсеместно используются в промышленности (их доля составляет около 96%).Их преимущество в том, что в конструкции отсутствует обмотка возбуждения, на которую необходимо подавать напряжение с помощью щеточного механизма. Вместо этого используется короткозамкнутый ротор, который вращается внутри обмотки статора. Дешево и сердито, несмотря на то, что характеристики плохие. Это означает, что асинхронные двигатели имеют средние характеристики, но обладают высокой надежностью.

Двигатели постоянного тока, к которым можно отнести и генераторы, поскольку они имеют одинаковую конструкцию, нуждаются в обмотке возбуждения.Можно даже сказать, что стартер является зеркальным отражением автомобильного генератора. Единственный плюс в том, что характеристики стабильны при любых оборотах ротора. Но наличие щеточного механизма только портит всю картину. Сами щетки генератора ВАЗ-2107 изготовлены из состава на основе графита, поэтому со временем изнашиваются, требуют замены. В остальном, если присмотреться, все параметры на высоком уровне.

Элементы генератора ВАЗ-2107

Как и любой электродвигатель, генератор имеет два основных элемента — статор и ротор с обмотками, которые имеют соответствующие названия.В автомобильной технике широко используются генераторы переменного тока. Причем выходное напряжение трехфазное. Это дает такие преимущества, как снижение пульсаций генерируемого тока. С помощью диодного мостового выпрямителя трехфазное переменное напряжение преобразуется в постоянное напряжение. После этого идет электролитический конденсатор, отсекающий все переменные составляющие. Это все агрегаты, которые относятся к электрической части ВАЗ-2107. Замена генератора или его ремонт требует ознакомления со всеми мелочами.

На выходе генератора, который подключен к аккумулятору, появляется постоянное напряжение при вращении ротора (при работающем двигателе). Но это не всегда так. Для того, чтобы на выходе генератора появилось напряжение, необходимо запитать обмотку возбуждения ротора, кстати, аккумулятор получает не 12 вольт, а больше. Иногда напряжение скачет до 30 В. И как это устранить? Здесь есть небольшая хитрость. Нет необходимости стабилизировать большой ток на выходе; достаточно подать стабилизированное напряжение на обмотку возбуждения.Магнитное поле вокруг ротора становится постоянным, пульсации отсутствуют, следовательно, на выходе автомобильного генератора будет стабилизированное напряжение.

Для чего нужен регулятор напряжения и как он работает?

Функцию стабилизатора выполняет регулятор напряжения. Он может быть как механическим, так и электронным. Правда, последние уже давно завоевали рынок, вытеснив своего предшественника. Это и понятно, ведь надежность электронного регулятора в разы выше.Причина в отсутствии контактов и подвижных элементов. Последние регуляторы размещены в едином блоке со щетками, что увеличивает компактность устройства.

Аккумулятор подает напряжение на реле-регулятор. В цепи питания есть лампа накаливания, которая сигнализирует о наличии или отсутствии зарядки аккумулятора. Он расположен на приборной панели и выглядит как красный аккумулятор. Если вы вдруг начнете жечь эту лампу, значит, генератор не работает.Причина может быть любой: оборвался ремень генератора ВАЗ-2107, либо было нарушение проводки, а может обмотки вышли из строя. Это указывает на то, что необходимо предпринять корректирующие действия.

Как снять генератор?

Снятие генератора производить только после отключения аккумуляторной батареи. Помните, что к задней крышке идет толстый кабель питания, он не защищен никакими предохранителями, поэтому риск возгорания или короткого замыкания очень высок. Не забывайте, что генератор ВАЗ-2107 хоть и имеет простой механизм, но цена его довольно высока: отечественные модели обойдутся вам в 3500 рублей, а импортные – около 4200-4400.Поэтому дешевле провести капитальный ремонт.

Сначала нужно снять ремень. Отверните гайку в верхней части генератора, затем сдвиньте его руками в сторону двигателя. Снимите ремень, это единственная часть, которая вам мешает. Внимательно осмотрите его на наличие трещин или порезов. Если вы их найдете, вам придется установить новый. Внизу генератора есть длинный болт. Открутите от него гайку, затем выньте ее из отверстий в генераторе и блоке двигателя.Перед этим лучше всего открутить все крепления проводов к задней крышке, чтобы не повредить их.

Как проверить обмотки и диоды?

Сначала нужно разобрать генератор ВАЗ-2107. Как проверить его элементы? Первым делом необходимо провести визуальный осмотр. Осмотрите обмотки: нет ли на них вмятин или других повреждений, не прогорели ли они? Щетки должны быть достаточной длины, если они износились, то заменить. Попробуйте прокатать внутреннюю обойму подшипников, обратите внимание, нет ли в них люфта.

Но есть и неисправности, которые невозможно диагностировать визуально или на ощупь. Например, целостность диода невозможно проверить без тестера или лампы. Из физики всем известно, что диод — это полупроводник. Другими словами, он проводит постоянный ток только в одном направлении. Возьмите тестер и прозвоните каждый диод, при этом нужно поменять полярность. Затем подключите тестер к концам обмоток и проверьте сопротивление каждой. Если его нет, то обрыв внутри, а если есть, то он должен быть таким, как указано в паспорте генератора.Замыкание на корпус можно обнаружить, подключив к нему и к выводу обмотки тестер.

Установка генератора

После диагностики и устранения всех неисправностей соберите генератор. После этого можно приступать к его установке на автомобиль. Ничего сложного в этом нет, выполняется в порядке, обратном снятию. Но обратите внимание на ремень. Он должен быть установлен правильно, с правильной натяжкой. Обратите внимание, что слабое натяжение приведет к плохой зарядке аккумулятора.Не забывайте, что при подключении потребителей с большой мощностью генератор просто начинает тормозить, его очень сложно провернуть. А если перетянуть ремень, то в ближайшее время подшипник на передней крышке выйдет из строя и начнет издавать противный свист.

Послесловие

Не пренебрегайте генератором, следите за ним, берегите его, содержите в чистоте и техническом состоянии. Не забывайте, что генератор ВАЗ-2107, цена которого даже на разборке составляет 2000-2500 рублей, не часто требует замены.Причиной его проведения может быть только полное разрушение проушин крепления или сильнейший удар по генератору. В большинстве случаев ремонт намного дешевле и доступнее.

Правильная работа генератора 2106 2107 обеспечивает исправное функционирование всех устройств автомобиля. Согласно прилагаемой инструкции по эксплуатации техническое состояние генератора ВАЗ 2106 проверяется не реже одного раза в 4 месяца. Несоблюдение этого требования приводит к износу устройства.В результате становится актуальным вопрос, какой генератор лучше поставить на ВАЗ 2106.

Если автомобиль попал в аварию или в серьезный ремонт, необходимо обязательно убедиться в исправности устройства. В противном случае перепад напряжения спровоцирует серьезные повреждения всех потребителей электроэнергии в автомобиле. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.

Возможные причины неисправностей

Есть несколько распространенных причин, которые требуют от водителя заглянуть под капот «железного коня»:

частичное или полное сгорание обмотки ВАЗ 2107;
случая межвиткового короткого замыкания;
физический износ деталей;
внешнее физическое воздействие;
механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить один нюанс. При выборе осветительных приборов нужно учитывать их мощность. Например, решив установить противотуманные фары, мощность которых составляет 40-50 Вт каждая, следует посмотреть техническое описание ВАЗ 2106 или 07. Их установка допускается только в том случае, если генератор автомобиля выдает более 55 А тока. .

Несоблюдение этого правила приводит к печальным последствиям.Повышенная нагрузка генератора ВАЗ приводит к его быстрому износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Из описанной выше проблемы вытекает еще одна — неправильная зарядка. Легковой автомобиль 2107 устроен таким образом, что генератор заряжается во время движения. Все потребители электроэнергии выбираются с учетом мощности устройства.В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше энергии, чем необходимо.

Вынужденное «голодание» приводит к ускоренному износу и выходу из строя. Большую опасность представляют гаджеты, значительно превышающие максимальный уровень тока, вырабатываемый ВАЗ 2108. В этом случае «железный конь» рискует остановиться в пути. На месте и даже в стенах СТО оживить генератор ВАЗ не получится.

Варианты замены сломанного блока

Главное помнить, что для замены сломанного генератора запрещается брать первый попавшийся. Несоблюдение этого правила приведет к длительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105.Максимальный уровень тока составляет 55 А, что подходит для автомобилей с небольшим количеством потребителей. Замена не подразумевает каких-либо модификаций или модификаций.

Допускается использование блока от ВАЗ 2106, максимальный уровень тока которого составляет 55 А. Главное предварительно убедиться в отсутствии большого количества мощных потребителей. Для установки потребуется небольшая переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
Для автомобилей с большим количеством потребителей подойдет блок, аналогичный установленному на ВАЗ 2107.Его максимальная мощность составляет 73 А. Опытные водители говорят, что в некоторых случаях сложно решить, какой генератор лучше поставить на ВАЗ. Проблема как раз и упирается в невозможность точно определить требуемую потребляемую мощность в долгосрочной перспективе.
При повышенной нагрузке на генератор рекомендуется выбирать модель для Нивы. Он выдает почти 80 А, чего вполне достаточно для установки большого количества лампочек и усилителей. Есть только одно ограничение при его использовании.На модель 2106 нельзя поставить мощный агрегат, не рассчитанный на такие мощности.
В крайнем случае допускается установка агрегата от модели 2110, мощность которого превышает 110 А. Применение такого генератора ВАЗ оправдано только при повышенных нагрузках.

После того, как автовладелец определит мощность, необходимо правильно установить устройство. Автослесари рекомендуют проявлять особую осторожность. Некачественный монтаж генератора приводит ко многим проблемам при последующей эксплуатации.

Порядок замены генератора

Перед началом работ проверяется исправность реле регулятора. Желательно выбирать модель, в которой тепловая компенсация максимально возможная. Эта характеристика позволяет моделям 2106-2107 безотказно работать на повышенных оборотах. Особенно внимательно следует изучить этот показатель, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в районах с жарким климатом.

Снятие сломанного устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отсоединение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 выполняется следующим образом.

Провода, сформированные в виде кольцевой клеммы, подключаются на старое место в ВАЗ 2108. В обязательном порядке необходимо заизолировать серый провод, который никуда не подключается. Процедура установки завершается подключением желтого провода к клемме.Если автовладелец не смог найти устройство необходимой мощности, то можно установить модель от ВАЗ 2108 до ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат долгую надежную работу машины. Даже при незначительном падении скорости или проблемах на этапе запуска двигателя есть повод заглянуть под капот. Чем быстрее это будет сделано, тем меньше вероятность дальнейшего распространения проблемы.

Система питания автомобиля ВАЗ 2107 питается от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух типов генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация ничем не отличаются.

Схема механической части ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия моделей выражаются в том, что у 9412.3701 крыльчатка ротора расположена внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели не отличаются. На рисунке выше показаны основные элементы:

Контакт регулятора напряжения с маркировкой «В».
Регулятор напряжения.
Контакт с маркировкой «30».
Контакт с маркировкой «61».
Конденсатор.
Крышка (задняя).
Крышка (передняя).
Статор.
Шкив.
Шпилька для крепления к регулировочной пластине.

Ротор приводится в движение от коленчатого вала двигателя с помощью ременной передачи. Установка генератора на блок двигателя производится с помощью двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его к регулировочной пластине.

Схема электрических соединений для разных моделей генераторов имеет определенные отличия, обусловленные их конструктивными особенностями, в частности, расположением и маркировкой контактов и расположением выпрямительного блока.Первым делом посмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифры от 1 до 6 обозначают основные элементы системы электроснабжения:

Аккумуляторная батарея.
Монтажный блок с реле и предохранителями.
Замок зажигания.
Измерительный прибор для контроля напряжения (вольтметр).
Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема подключения выглядит практически одинаково, за исключением разве что обозначения контактов.В механической части отличий нет вообще.

Принцип работы генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для его эффективной работы необходимо обеспечить непрерывную передачу крутящего момента от двигателя ВАЗ 2107 к генератору. Это достигается правильной регулировкой натяжения приводного ремня, так как недостаточное натяжение приведет к проскальзыванию ремня и потере заряда аккумулятора. Особенно это критично при движении в ночное время, когда потребляемая мощность всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки ослабьте оба болта крепления генератора, с помощью монтировки натяните ремень и зафиксируйте его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен быть 10-17 мм. Процедура регулировки повторяется до тех пор, пока не будет достигнуто заданное значение. Закончив регулировку, затяните гайку на корпусе двигателя. На этом установка генератора на ВАЗ 2107 завершена.

Любой генератор предназначен для снабжения «своих потребителей» электрическим током, а также для зарядки аккумулятора.Генератор ВАЗ 2107 представляет собой устройство переменного тока модели 372.3701.

Трехфазный синхронный электрический агрегат с электромагнитным возбуждением. Он расположен с правой стороны двигателя и приводится в движение клиновым ремнем от коленчатого вала. Его основными узлами являются статор, ротор, а также крышки, отлитые из алюминиевого сплава. известны случаи, когда автомобили комплектовались и продолжают комплектоваться прибором 9412.3701, имеющим ряд определенных конструктивных отличий.

Как производится замена генератора ВАЗ 2107

Замена генератора ВАЗ 2107 может осуществляться по ряду причин:

перегорели обмотки;
произошло межвитковое замыкание;
случай сломался и по другим причинам.

Замену лучше производить через днище автомобиля. Для его выполнения вам придется открутить и снять пыльник, защищающий автомобиль. Поэтому лучше использовать в этой ситуации подъемник или смотровую яму.

Для начала снимите минусовую клемму с аккумулятора.
Отсоедините штекер от клеммы «61» (Схема в разделе чуть ниже) (на представленном фото термостат и аккумулятор сняты).

Снимаем изолирующий кожух и ключом «десятка» отсоединяем клемму от клеммы «30». Снимаем проволоку.

Снимаем
Ключом «на 17» откручиваем гайки и снимаем регулировочную пластину.
Откручиваем нижнюю гайку крепления, вынимаем втулку и болт.
Снимаем генератор.

Установите новое устройство в обратном порядке. Затем отрегулируйте натяжение ремня.

Ремонт и сборка своими руками

Перед тем, как приступить к ремонту данного устройства, следует посмотреть, как выглядит схема генератора ВАЗ 2107, его части и электрическая схема. В процессе ремонта нам пригодится.

Снимаем блок с двигателя и ключом на «десятку» откручиваем гайку с клеммы «30». Демонтируем провод конденсатора.

Откручиваем винт крепления и снимаем конденсатор.

Снимите реле зарядки и соответствующую изолирующую шайбу.

Откручиваем гайку крепления со шкива.

Разбираем шкив и крыльчатку.

Снимите кольцо, установленное за ключом.

Снимите переднюю крышку с вала ротора

Снимите регулировочную шайбу (не забудьте поставить ее обратно при установке).

Ключом на «8» отверните гайки крепления подшипника

Снимите наружную и внутреннюю крышки подшипников.

Выбиваем подшипник.

Запрессовываем новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.

Выбиваем якорь из задней крышки.Снимаем его вместе с задним подшипником.

Если вам нужно заменить его, снимите его с вала ротора.

Откручиваем три гайки, которыми выводы статора крепятся к диодному мосту.

Вынимаем три болта из задней крышки вместе со специальными изолирующими прокладками.

Диодный мост в сборе при необходимости лучше заменить. Очищаем все части генератора от грязи, пыли и масла. Сборка осуществляется в обратном порядке.

Общая полезная информация

Генератор ВАЗ 2107 преобразует механическую энергию вращения коленчатого вала двигателя в электрическую энергию. Он также предназначен для питания всей бортовой сети, а также необходим для подзарядки аккумулятора. Для преобразования переменного тока в постоянный блок оснащен шестью диодами. Специальное реле-регулятор служит для поддержания напряжения на заданном уровне. Это устройство находится вне генератора.

При включении зажигания напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а от него передается на обмотку возбуждения.Питается от трех диодов. Они находятся в выпрямительном блоке. Если во время пуска контрольная лампа продолжает гореть, значит заряд аккумулятора недостаточен. Необходимо проверить, в каком состоянии находится напряжение бортовой сети. Если ниже нормы, то:

в сети произошло короткое замыкание;
возникли неполадки в аккумуляторе;
возникли неисправности автомобильного реле-регулятора;
неисправности генератора ваз 2107.

В этой ситуации следует проверить натяжение ремня, а также состояние его подшипника, убедиться в исправности реле-регулятора. Не лишним будет просмотреть срок годности и фактическое состояние батареи. Если все нормально, а напряжения не хватает, нужно обратиться к автоэлектрику. Генератор представленной модели автомобиля не нуждается в особом уходе. Нужно только следить, чтобы на него не попала вода и грязь. Также следует проверить состояние ремня (он должен быть натянут, как на видео), а также важно, чтобы подшипник был постоянно смазан и не создавал шума при работе.
