Предохранители Газ 53 и реле с описанием и электросхемой

ДругиеКомментарии: 0

ГАЗ 53 – среднетоннажный грузовой автомобиль выпускавшийся с 1961 по 1993 год в различных модификациях. В данной статье вы найдете общую электрическую схему соединений с подробным описанием элементов и назначением предохранителей и реле Газ 53.

Электросхема

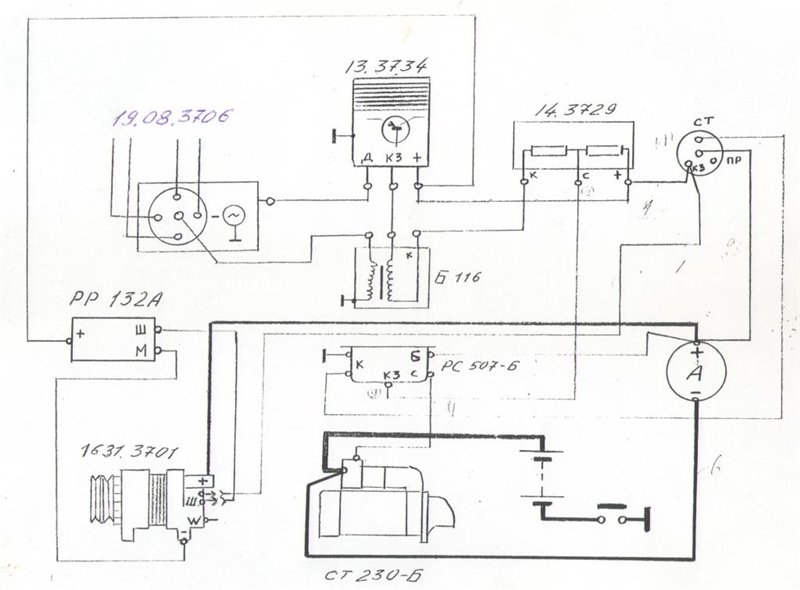

Схема электрооборудования

скачать

Описание

  1. Сигнал в сборе С311,
  2. Пучок проводов № 2 в сборе,

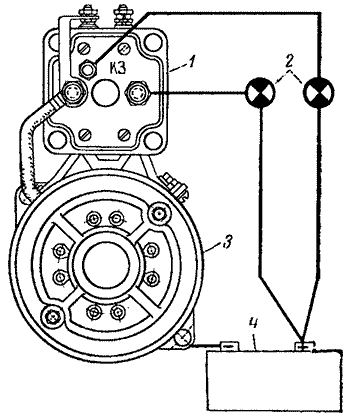

  3. Генератор Г250-Г1,
  4. Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т,
  5. Датчик указателя температуры воды в двигателе в сборе ТМ100,
  6. Свеча зажигания в сборе,
  7. Фара ФГ122-Б,
  8. Подфарник и указатель поворотов в сборе ПФ101-Б,
  9. Провод от соединительной панели к подфарникам в сборе,
  10. Провод от соединительной панели к повторителю,
  11. Распределитель зажигания в сборе Р133,
  12. Катушка зажигания в сборе Б114-Б,
  13. Провод от соединительной панели к реле стартера,
  14. Стартер в сборе СТ230А,
  15. Провод от аккумуляторной батареи к стартеру в сборе,
  16. Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная),
  17. Пучок проводов № 1 в сборе,
  18. Коммутатор транзисторный в сборе ТК102,
  19. Электродвигатель,
  20. Батарея аккумуляторная (53А-3703011-02),
  21. Провод соединения аккумуляторной батареи с полом кабины,
  22. Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света),
  23. Пучок проводов по раме в сборе,
  24. Плафон в сборе ПК2-Б,
  25. Провод кнопки звукового сигнала в сборе,
  26. Датчик указателя уровня топлива в сборе БМ120-А,
  27. Провод к плафону и к датчику уровня топлива в сборе,
  28. Розетка прицепа штепсельная в сборе ПС300А-100,
  29. Переключатель указателей поворотов в сборе П105А,
  30. Выключатель плафона (51-3806030-Б1),
  31. Провод соединения штепсельной розетки переносной лампы с кабиной в сборе,
  32. Штепсельная розетка переносной лампы в сборе (51-3715020-А),
  33. Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная),
  34. Переключатель света ножной в сборе (51-3710010-А),
  35. Панель соединительная четырехклеммовая,
  36. Прерыватель указателей поворотов в сборе РС57,
  37. Реле-регулятор в сборе РР362-Э,
  38. Подогреватель в сборе,
  39. Выключатель света сигнала «стоп» гидравлический ВК12-Б,
  40. Датчик аварийного давления масла в двигателе в сборе ММ111А,
  41. Датчик давления масла в двигателе ММ358,
  42. Повторитель указателей поворота УП101,
  43. Патрон контрольной лампы включения указателей поворота ПП107,
  44. Реле включения стартера в сборе,
  45. Провод в сборе,
  46. Фонарь освещения под капотом в сборе ПД308-А,
  47. Электровентилятор пускового подогревателя в сборе,
  48. Пульт управления пусковым подогревателем,
  49. Сопротивление добавочное в сборе,
  50. Пучок проводов для транзисторного зажигания,
  51. Электродвигатель обдува ветрового стекла в сборе МЭ211,
  52. Провод соединения корпуса электродвигателя отопителя с кабиной в сборе,
  53. Переключатель стеклоочистителя в сборе,
  54. Переключатель мотора вентилятора отопления в сборе П119-Б,
  55. Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315,
  56. Щиток приборов в сборе КП120.

Предохранители и реле

В системе электрооборудования автомобиля применяются термобиметаллические предохранители двух типов: с возвратной кнопкой и непрерывного действия. Термобиметаллические предохранители с возвратной кнопкой расположены на нижней отбортовке панели приборов слева и справа от рулевой колонки.

Предохранители защищают следующие цепи:

  • левый типа ПР315 на 15 А — цепи приборов, электродвигателя отопителя, указателей поворота и звукового сигнала.
  • правый типа ПР2-Б на 20 А — цепи освещения.
  • На пульте управления предпусковым подогревателем установлен предохранитель типа ПР2-Б, который защищает цепи подогревателя.

Устройство термобиметаллического предохранителя с возвратной кнопкой

Обозначение

  1. вывод;
  2. корпус;
  3. биметаллическая пластина;
  4. возвратная кнопка;
  5. контакт;
  6. гайка;
  7. центральный регулировочный винт;
  8. винт.

Для включения предохранителя имеется возвратная кнопка 4, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся, и ток в цепи восстановится.

Если замыкание в цепи не устранено, то предохранитель вновь выключается.

Термобиметаллический предохранитель непрерывного действия автомобиля ГАЗ-53-12

 Предохранитель служит для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя.

Биметаллическая пластина одним концом закреплена на одном выводе, а на другом конце имеет контакт, который соединяется с контактом, установленным на втором выводе. Ток к электродвигателю проходит через биметаллическую пластину.

Схемы ГАЗ-3309. | Автотема

Цвета проводов в гнездовых колодках для подключения к изделиям (вид со стороны установки проводов).

Поз. обозначениеНаименование
A8Подогреватель предпусковой
A10Отопитель
B1Датчик указателя давления масла
B7Датчик температуры охлаждающей жидкости
B8Датчик сигнализатора перегрева охлаждающей жидкости
B12Датчик указателя уровня топлива основного бака
B14Датчик указателя уровня топлива дополнительного бака
B17Датчик положения педали газа
B19Датчик сигнализатора засорения воздушного фильтра
B20Датчик включения электромагнитной муфты
B31Датчик аварийного давления (I контур тормозов)
B32		Датчик аварийного давления (II контур тормозов)
B61Датчик сигнализатора перегрева предпускового подогревателя
B67Датчик уровня тормозной жидкости
B97Датчик давления (I контур тормозов)
B79Датчик давления (II контур тормозов)
B99Датчик аварийного хода поршня в пневмоусилителе (I контур тормозов)
B100Датчик аварийного хода поршня в пневмоусилителе левый (II контур тормозов)
B101Датчик аварийного хода поршня в пневмоусилителе правый (II контур тормозов)
B102Датчик педали торможения
D23Блок управления двигателем (МСУД)
D25Блок управления электрокорректора фар
E1Фapa головного света левая
E2Фара головного света правая
E5
Фонарь передний левый
E6Фонарь передний правый
E9Повторитель указателя поворота левый
E10Повторитель указателя поворота правый
E11Фонарь контурный передний левый
E12Фонарь контурный передний правый
E16Плафон кабины
E17Плафон кузова
E27Фонарь задний левый
E28Фонарь задний правый
E29Фонарь заднего хода
E31Фонарь задний противотуманный
E33Фонарь контурный задний левый
E34Фонарь контурный задний правый
E35Фонарь подкапотный
E37Фонарь габаритный боковой передний левый
E38Фонарь габаритный боковой передний правый
E39Фонарь габаритный боковой задний левый
E40Фонарь габаритный боковой задний правый
E50…E53Свеча накаливания
E54Свеча накаливания предпускового подогревателя
E73Блок сигнализаторов левый
E84Блок сигнализаторов правый
F26Термопредохранитель предпускового подогревателя
F41Блок предохранителей
F42Блок предохранителей верхний
F43Блок предохранителей нижний
G1Генератор
G2…G5Аккумуляторная батарея
h2Сигнал звуковой левый
h3Сигнал звуковой правый
h4Зуммер падения давления воздуха
H6Зуммер сигнала водителю
H7Сигнализатор аварийного давления масла
H8Сигнализатор перегрева охлаждающей жидкости
H9Сигнализатор перегрева предпускового подогревателя
h21Сигнализатор засорения воздушного фильтра
h26Сигнализатор указателей поворота тягача
h29Сигнализатор критического уровня топлива
h30Сигнализатор дальнего света фар
h40Сигнализатор включения стояночного тормоза
h47Сигнализатор работы предпускового подогревателя
h49Сигнализатор неисправности АБС
h54Лампа подсветки указателя уровня давления воздуха (I контур тормозов)
h55Лампа подсветки указателя уровня давления
воздуха (II контур тормозов)
h56Лампа подсветки манометра подкачки шин
h57Лампа подсветки указателя уровня топлива
h58		Лампа подсветки указателя тока
H54Сигнализатор разряда аккумуляторной батареи
H56Сигнализатор низкого уровня тормозной жидкости
H62Лампа габаритного света переднего
H66Лампа подсветки спидометра
H67Лампа подсветки указателя уровня температуры
H68Лампа подсветки указателя уровня давления
H69Лампа подсветки тахометра
H74Лампа сигнала торможения
H76Лампа габаритного света заднего
H78Лампа указателя поворота заднего
H80Сигнализатор габаритного света
H96Сигнализатор включения свечи накаливания предпускового подогревателя
H98Лампа ближнего света
h200Лампа дальнего света
h202 Лампа указателя поворота переднего
h204Сигнализатор диагностики МСУД
K1Дополнительное реле стартера
K3Реле управления стеклоочистителем
K7Реле звуковых сигналов
K8Реле сигналов торможения
K10Термопереключатель предпускового подогревателя
K11Реле включения свечи предпускового подогревателя
K12Прерыватель указателей поворота
K22Задатчик импульсов предпускового подогревателя
K64Реле включения свечей накаливания
K71Реле заднего противотуманного фонаря
K79Реле отключения АБС
K81Реле включения электромагнитной муфты вентилятора
M1Стартер
M2Электродвигатель отопителя кабины правый
M3Электромагнитная муфта вентилятора
M4Электродвигатель стеклоочистителя
M5Электродвигатель стеклоомывателя
M7Электродвигатель предпускового подогревателя
M8Электродвигатель жидкостного насоса предпускового подогревателя
M23Электродвигатель отопителя кабины левый
M38Электропривод корректора фары левой
M39Электропривод корректора фары правой
P3Тахометр
P4Указатель тока
P6Указатель температуры охлаждающей жидкости
P7Указатель давления масла
P8Указатель уровня топлива
P12Манометр (I контур тормозов)
P13Манометр (II контур тормозов)
Q1Выключатель аккумуляторной батареи механический
R12Резистор электродвигателя предпускового подогревателя
R31Резистор МСУД
S1Выключатель приборов и стартера
S5Выключатель аварийной световой сигнализации
S6Переключатель отопителей кабины
S9Переключатель света фар, указателей поворота и сигналов
S12Переключатель стеклоочистителя
S14Переключатель датчиков уровня топлива
S18Выключатель противотуманного заднего фонаря
S22Выключатель переднего моста
S29Выключатель света заднего хода
S30Выключатель сигналов торможения
S36Выключатель сигнала водителю
S39Переключатель освещения
S44Выключатель предпускового подогревателя
S45Переключатель режимов работы предпускового подогревателя
S73Выключатель отопителей кабины
S123Выключатель свечи накаливания предпускового подогревателя
S124Выключатель сигнализатора стояночного тормоза
S127Переключатель посезонной регулировки
S132Выключатель свечей накаливания
S140Кнопка запроса диагностики МСУД
X4Розетка переносной лампы
X39Колодка штыревая восьмиконтактная
X40Колодка гнездовая восьмиконтактная
X42Колодка гнездовая четырехконтактная
X43Колодка штыревая четырехконтактная
X44Колодка гнездовая четырехконтактная
X51Колодка диагностики МСУД
Y47Электромагнитный топливный насос предпускового подогревателя

Вчерашние тракторы — Произошла ошибка

Вчерашние тракторы — Произошла ошибка
(800) 853-2651

Купить сейчас

   Эллис Чалмерс Чемодан Фармолл ИХ Форд 8Н,9Н,2Н Форд
   Фергюсон Джон Дир Мэсси Фергюсон Миннесота Moline Оливер
Торговая площадка


Сообщество
Галереи
Исследования и информация
Разное

Ой!
Произошла какая-то ошибка!

Пожалуйста, сообщите нам об этом, когда у вас будет время — мы постараемся решить проблему!

Попробуйте использовать одну из ссылок слева, чтобы найти страницу, на которой вы были находясь в поиске.

Если ошибка произошла во время покупки, нажмите здесь, чтобы вернуться в магазин.


Продаем запчасти для тракторов!  У нас есть детали, необходимые для ремонта вашего трактора — нужные детали . Наши низкие цены и годы исследований делают нас вашим лучшим выбором, когда вам нужны запчасти. Интернет-магазин сегодня . [ О нас ]
Главная | Форумы

Сегодняшняя избранная статья — Буксировка вашего трактора — by Curtis Von Fange . Одним из забавных событий лета и осени являются парады и шоу тракторов, которые проходят по всей Америке. Многие владельцы тракторов ездят на такие выставки издалека и обычно берут с собой отреставрированное железо. Безопасные методы перевозки и проверки гарантируют, что мероприятие будет интересным. Хорошая привычка, которую следует выработать при использовании прицепа, — это быстро осмотреть его перед поездкой. Перед подключением проверьте правильность работы язычка. защелка … [Читать статью]

Последнее объявление: Совершенно новый радиатор ZA в коробке. [Дополнительные объявления]

Copyright © 1997-2023 Yesterday’s Tractor Co.

Все права защищены. Воспроизведение любой части этого веб-сайта, включая дизайн и содержание, без письменного разрешения строго запрещено. Товарные знаки и торговые наименования, содержащиеся и используемые на этом веб-сайте, принадлежат другим лицам и используются на этом веб-сайте в описательном смысле для обозначения продуктов других лиц. Использование этого веб-сайта означает принятие нашего Пользовательского соглашения и Политики конфиденциальности

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ОТ ТОРГОВЫХ МАРОК: Товарные наименования и товарные знаки, упоминаемые в продуктах Yesterday’s Tractor Co. и на веб-сайтах Yesterday’s Tractor Co., являются собственностью соответствующих владельцев товарных знаков. Ни один из владельцев этих товарных знаков не связан с Yesterday’s Tractor Co., нашей продукцией или нашим веб-сайтом и не спонсируется ими. John Deere и его логотипы являются зарегистрированными товарными знаками корпорации John Deere. Agco, Agco Allis, White, Massey Ferguson и их логотипы являются зарегистрированными товарными знаками корпорации AGCO. Case, Case-IH, Farmall, International Harvester, New Holland и их логотипы являются зарегистрированными товарными знаками CNH Global N.V.

Вчерашние тракторы — Штаб-квартира старинных тракторов

Политика доступности веб-сайта

Golf/Jetta IV Relay List 900 01 Список реле Golf/Jetta IV

90 235 9Источники питания и схемы

Список реле Golf/Jetta IV

Реле Товар. Контрольный номер Расположение реле Источник питания/цепь Описание Примечания
Релейная панель Тринадцатикратная вспомогательная релейная панель Двигатель Comp. Аккумулятор Панель предохранителей Выключатель зажигания Выключатели освещения
J4 53 90 006 1 S240 Реле двойного звукового сигнала
J5 53 4 E7/NL Реле противотуманных фар 9Топливный насос Реле Только бензиновый двигатель
J31 192/377/389 (см. примечание) В/ VI S224 Реле прерывистого режима стеклоочистителя/омывателя 377; 192 с датчиком дождя; 389 с омывателями фар
J52 180 10 S163 Реле свечей накаливания Только дизель
J59 18/100 2 S176 Реле снижения нагрузки
J89 173 &nbsp&nbsp&nbsp&nbsp 7/8 &nbsp&nbsp&nbsp&nbsp (см. примечание) E1/TFL Замена фар дневного света эстафета Расположение с 8 по 3/99; Место 7 от 4/99
J207 53/185 3 D/50b Реле блокировки запуска Только механическая коробка передач; со 185 по 4/99; 53 от 5/99
J226 175 11 S176 S7 Реле парковочного/нейтрального положения Только АКПП
J271 428 X S10 Реле питания Motronic ECM Только бензиновый двигатель
J299 100 X S162 Реле насоса подачи вторичного воздуха (AIR) Только бензиновый двигатель
J317 109 12 S176 Реле питания Только дизель
J398 79 2 S238 Дистанционное реле крышки багажника Только Jetta 99 модельного года; Только Jetta Wagon MY01
J453 450 5/6 S176 Модуль управления для многофункционального рулевого колеса
A Аккумулятор
D Замок зажигания 900 06
E1 Выключатель освещения
E4 Регулятор яркости фар
E7 Выключатель противотуманных фар
15 К зажиганию и т.

Рубрики

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2025 © Все права защищены.
