Лечим гул подшипников задних колес на Audi 80

Симптомы при которых рекомендуется выполнять, описанные ниже работы — гул подшипников, изменяющийся при резких поворотах, невозможность убрать гул новыми подшипниками регулировками.

Для этого нам понадобятся следующие инструменты и материалы:
— головки (15,24,27,30,32)
— смазка для подшипников (литол)
— молоток
— новые цапфа и комплект подшипников (себе ставил Topran и Koyo соответственно)
— выколотки (автомобильная отвертка)
— пассатижи
— домкрат
— wd-40 или жидкий ключ
— подставки под авто (деревянные бруски)
— ветошь (старые тряпки)
— мелкая наждачная бумага (нулевка)

Поддомкрачиваем задние колеса, предварительно отжав колесные болты, и под заднюю балку подкладываем  подставки и снимаем колесо.

С помощью молотка отбываем колпачек

При помощи молотка и пассатижей вынимаем шплинт.

Снимаем корончатый фиксатор.
Откручиваем и снимаем гайку (на 24), регулировочную шайбу, внешний подшипник.

Далее снимаем барабан – у меня снялся просто (нет выработки – все хорошо), но бывает, что из-за плохой «прокладки» между рулем и сиденьем, которая не следит за состоянием задних тормозных колодок – они стираются совсем и вырезают пазы на барабане. В таком случае, поворачиваем барабан так, чтобы его дырки под болты колеса стали вот так :: теперь в верхнюю дырку, ближнюю к капоту вставляем отвертку и давим вверх – оттягивая внутри планку и освобождая колодки, чтоб снять барабан.

Откладываем барабан, если надо поменять только подшипники пропускаем этот пункт.

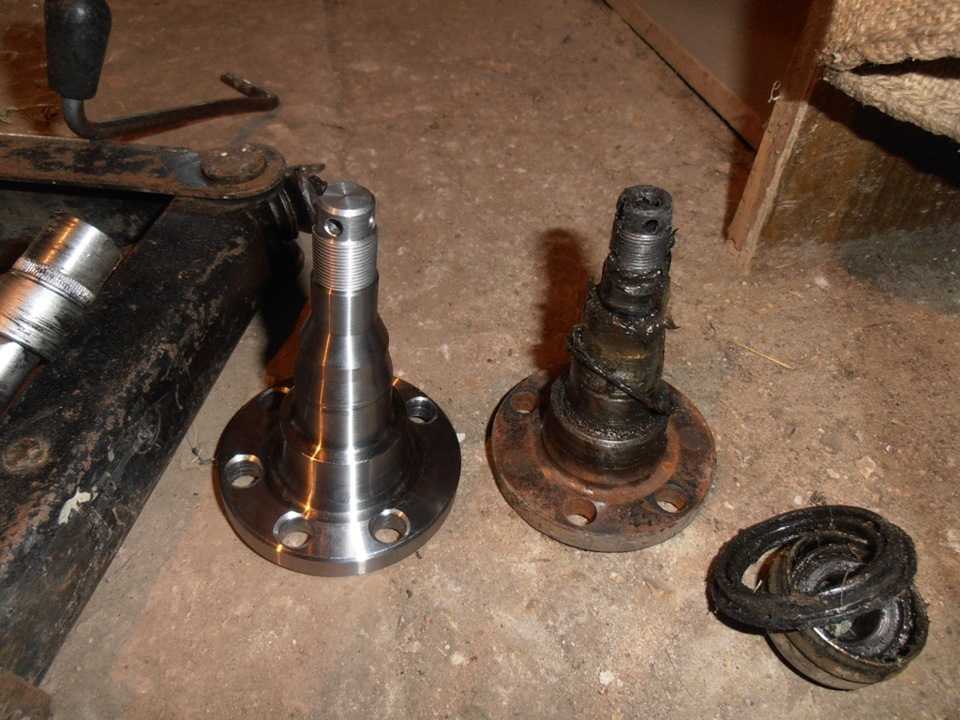

4 болта цапфы откручиваем головкой на 15, предварительно обработав wd-40, со стороны балки тоже.

Осторожно, чтобы не погнуть/сломать тормозные шланги корпус с цилиндром и колодками тянем плавно на себя и чуть-чуть вверх, достаем старую цапфу, ставим новую, наживляем болты цапфы. Проверяем и радуемся что тормозные шланги целы!)))) кстати фоток этого нет, делал один, а еще и фотать – рук не хватило))))

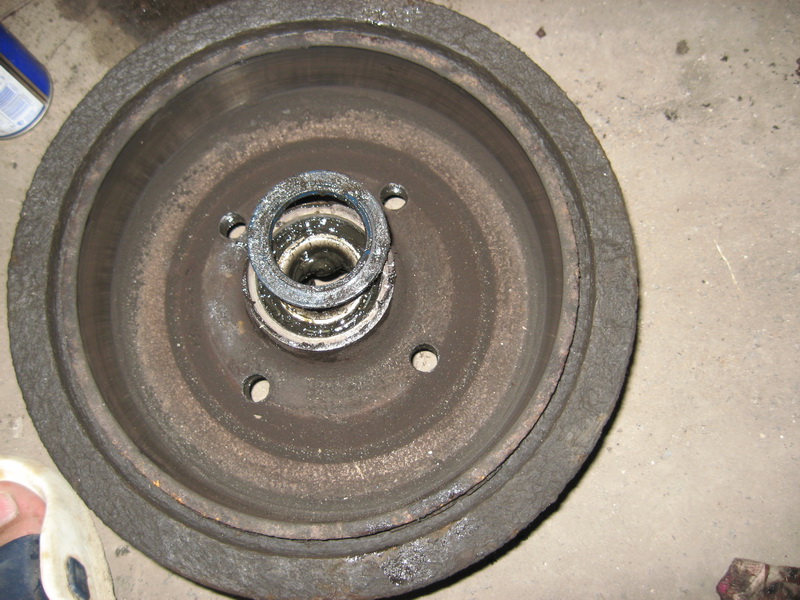

Возвращаемся к барабану. С внутренней стороны выковыриваем сальник, достаем старый внутренний подшипник. Все начисто вытираем.

В барабане остались внешние обоймы обоих подшипников.
Запомнив как они стоят, а стоят они – каждая тонкой стенкой наружу (от центра барабана), взяв в руки выколотки (я – автомобильную отвертку) и молоток – ОСТОРОЖНО выбиваем обоймы подшипников. Для этого в барабане внутри для каждой обоймы есть пазы, в которые жало отвертки и вставляем.

Вытираем все начисто, насухо, я еще нулевкой прошелся где увидел задиры на барабане в посадочных гнездах подшипников.

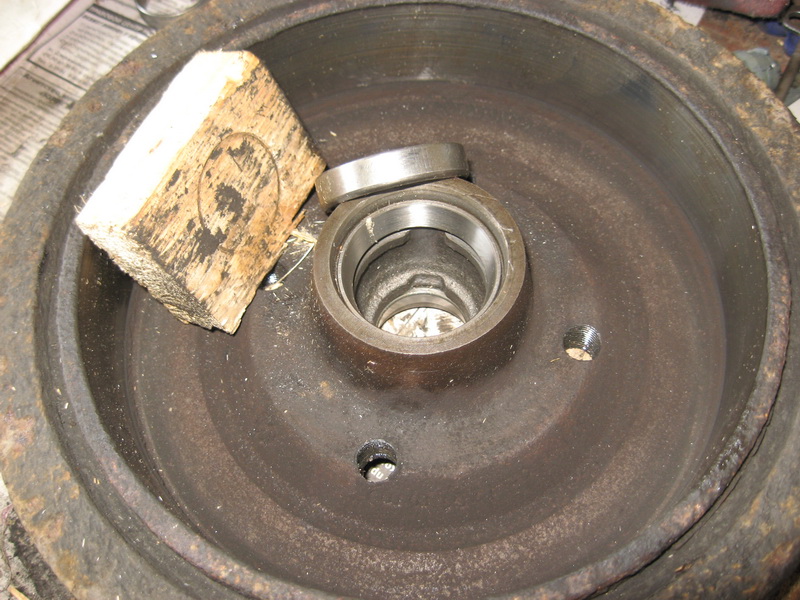

С помощью деревянных брусков, больших головок (27,30,32), молотка (стяжек, пресса), старых обойм ПРАВИЛЬНО!!!! (см. выше), без перекосов запрессовываем новые обоймы новых подшипников. Обоймы должны «сесть»полностью в свои посадочные места.

Смазываем внутренний подшипник вставляем в барабан в его обойму.

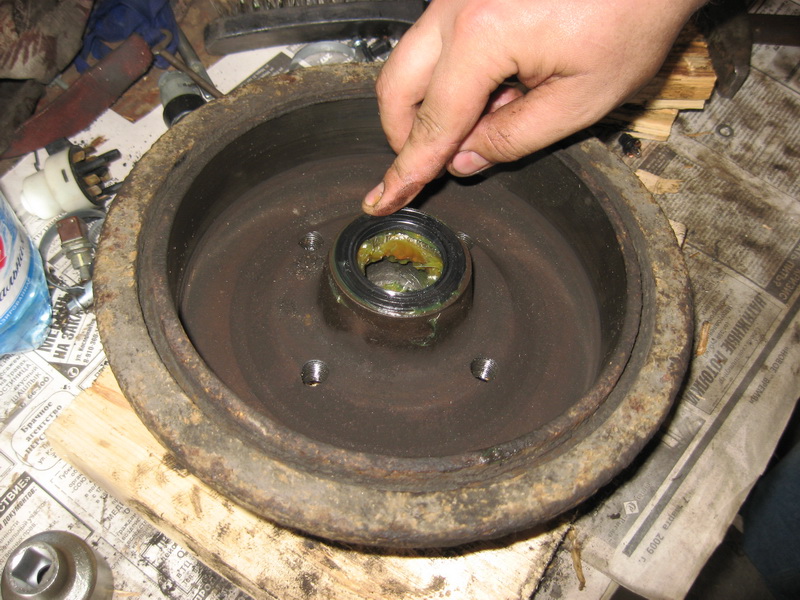

Надеваем новый сальник на внутреннюю часть барабана, закрыв внутренний подшипник.

Смазав цапфу, надеваем барабан с установленным внутренним подшипником и сальником.

Смазав внешний подшипник вставляем его в барабан, затем регулировочную шайбу (для ее «язычка» в цапфе есть специальный паз), далее гайку.

Вращая барабан плавно затягиваем гайку. БАРАБАН ПОСТОЯННО ВРАЩАЕМ.Затянув гайку, отпускаем ее.
Регулировка правильная, если регулировочную шайбу можно чуть сдвинуть отверткой (не вращая и не используя рычаг), приложив среднее усилие.

Надеваем корончатый фиксатор и вставляем шплинт.

Набиваем в колпачек еще смазки и ставим в барабан, постукивая через тряпки, чтобы не повредить, так как при испорченном колпачке, могут попасть влага и грязь, которые в итоге испортят подшипники.

Надеваем колесо, делаем пробный заезд. Внимательно слушая – есть ли гул. Если есть гул – подшипники можно еще подтянуть. Еще – проверяем температуру барабана – если горячий – перетянуты подшипники.

Источник

Ступичный подшипник: 4 простых способа проверить пока не поздно

Многие в курсе, что есть некие подшипники в районе колёс называемые ступичными, и периодически они изнашиваются. Но на этом представления о сабже заканчиваются. Не беда! Сегодня подробно поговорим о том, что это такое и главное — как определить необходимость замены. И для начала, чуть-чуть теории.

Если без заумных определений, то ступичный подшипник — это подшипник, на котором вращается колесо. Конечно, все мы снимали колёса (ну или хотя бы присутствовали при этом таинстве) и видели, что на самОм колёсном диске никаких подшипников нет, да и на том с чего снимали, их также не видать. Правильно. Потому что подшипник сей стоит между неподвижной осью вращения и тем, к чему прикручивается колесо. Деталь, выполняющая роль неподвижной оси называется кулакили цапфа.

Небольшое пояснение: понятие «ось» в данном случае применяется именно как геометрическая ось вращения, а не как форма детали. Например, в поворотных кулаках переднеприводных машина эта ось является полой, и внутри неё проходит приводной вал. См. картинки ниже.

В свою очередь, деталь к которой непосредственно крепится колёсный диск, называется ступицей. Таким образом, если чуть-чуть напрячь голову и представить всё вышенаписанное, то выходит следующая картина: на неподвижную ось надевается подшипник (или вставляется в неё, в случае наличия привода), а на подшипник надевается ступица, к которой и прикручивается колесо. Такая вот нехитрая матрёшка. Теперь о неисправностях и самостоятельной диагностике.

Схема передней ступицы переднеприводного автомобиля. Как видно, «дыра» для приводной полуоси проходит через цапфу и далее, через все детали конструкции. (фото: carfrance.ru)



Так как сегодняшний герой не отличается высокой сложностью, то и симптоматика неисправности будет вполне однозначная.

Симптом №1

Шумы. Те, кто когда-нибудь слышал как шумят/гудят сухие или изношенные подшипники, поймут о чём речь. Тем же, кто не знает, тоже отчаиваться не стоит. Если есть сомнения в исправности какого-либо ступичного, просто вывесите два колеса одной оси, поставьте коробку на нейтраль и покрутите оба. Уверен, шумящий ступичный вы определите сразу. Главное, не перепутать шум подшипника с трением колодок о тормозной диск, чтобы не поменять в испуге все четыре. 🙂

Схема задней ступицы переднеприводного автомобиля. В данном случае привода на колесо нет, и цапфа является обычной глухой осью. 1-цапфа, 2-грязезащитное кольцо, 3-стопорное кольцо, 4-ступичный подшипник, 5-ступица, 6-шайба, 7-ступичная гайка, 8-прокладка, 9-защитный колпак (фото: pol-z.ru)

Симптом №2

Раз уж вывесили ось с подозреваемым колесом, пошатайте его во все стороны. Сильно изношенный подшипник даст однозначно определяемый от руки люфт. Опять же — не перепутайте люфт подшипника с люфтом рулевых наконечников (если у вас устали и они). При недостатке опыта лучше позвать друга: один шатает колесо во всех направлениях, другой смотрит на него с внутренней стороны. Уверен, вдвоём вы легко сможете определить: шатается ли колесо относительно цапфы (тогда это ступичный), или же вся цапфа в сборе люфтит относительно рулевой тяги — тогда нужно менять наконечники.

второй вариант ступичного подшипника — закрытого типа. Может быть как шариковый, так и роликовый (фото: zaphastivaz.ru)

Симптом №3

Ощутимый нагрев. Очень часто ступичный подшипник начинает подклинивать, вследствие чего нагреваться. После поездки дотроньтесь рукой до колёсного (не тормозного! 🙂 ) диска и сравните температуру на колесе попавшим под сомнения со вторым колесом этой оси. Если ступичный клинит — то температура будет заметно выше. И термометры для определения разницы вам не понадобятся, однозначно. Но опять же, мы берем ситуацию, когда уверены в исправности тормозных механизмов: перегрев может давать и закисший тормозной суппорт.

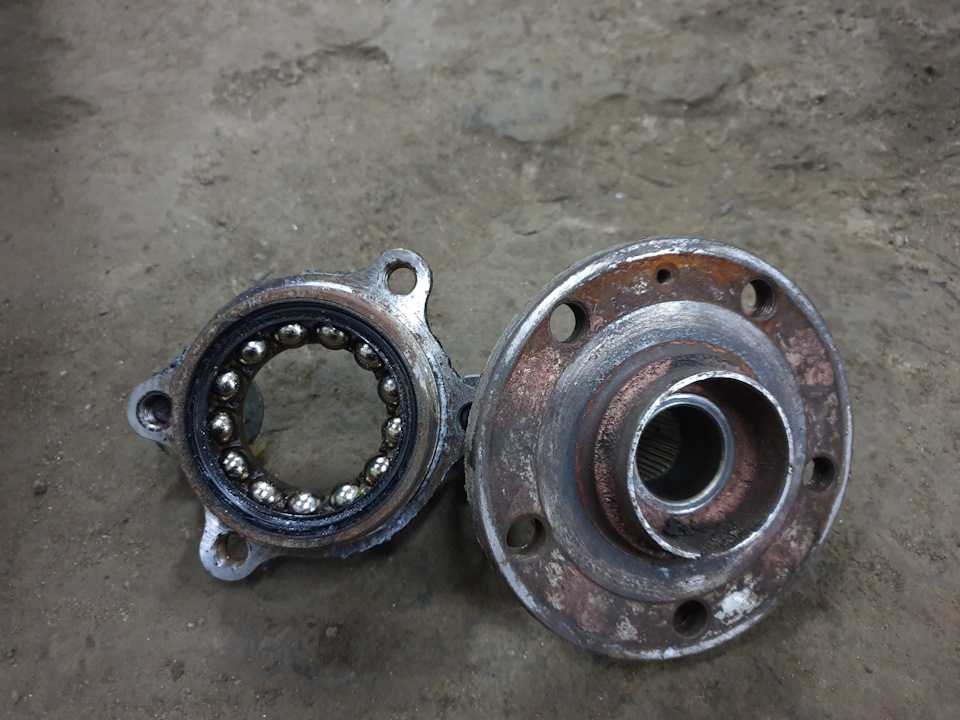

в запущенных случаях бывает вот так (фото: vipwash.ru)

Симптом №4

И наконец, увод вбок при движении. Если ступичный уже отходит в лучший мир и сильно заедает при вращении, это скажется на прямолинейности движения. Тащить автомобиль будет в сторону колеса с неисправным подшипником. К слову, как и в варианте «3», это всегда связано с параллельным нагревом детали и может быть вызвано также подклиниванием суппорта, или механизма ручного тормоза, если речь про задние колёса. Поэтому, последние два пункта актуальны только при заведомо-исправной тормозной системе.

Поделиться

Как поменять задний ступичный подшипник на AUDI 80 B2 (81, 85) – руководство по замене

Важно!

Данную процедуру замены можно использовать для:
AUDI 80 (81, 85, B2) 2.2, АУДИ 80 (81, 85, Б2) 1.3, АУДИ 80 (81, 85, Б2) 1.3, АУДИ 80 (81, 85, Б2) 1.3, АУДИ 80 (81, 85, Б2) 1.6, АУДИ 80 (81, 85, Б2) 1.6, АУДИ 80 (81, 85, Б2) 1.6, АУДИ 80 (81, 85, Б2) 1.6 GLE, АУДИ 80 (81, 85, Б2) 1.8, АУДИ 80 (81, 85, Б2) 1.

8, АУДИ 80 (81, 85, Б2) 1.8 ГТД, АУДИ 80 (81, 85, Б2) 1.6 Д, АУДИ 80 (81, 85, Б2) 1.6 ТД, АУДИ 80 (81, 85, Б2) 1.6, АУДИ 80 (81, 85, Б2) 1.8, АУДИ 80 (81, 85, Б2) 1.8 ГТД, АУДИ 80 (81, 85, Б2) 2.0, АУДИ 80 (81, 85, Б2) 1.6, АУДИ 80 (81, 85, Б2) 1.9CD-5S

… Посмотреть больше

Шаги могут незначительно отличаться в зависимости от конструкции автомобиля.

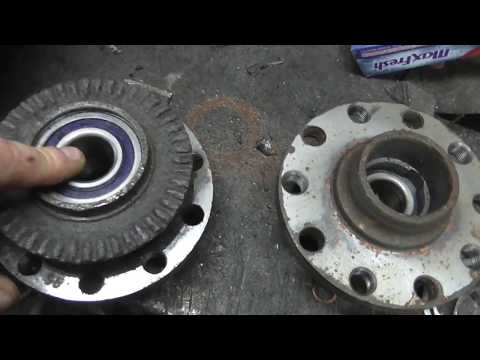

Аналогичный видео-урок

В этом видео показана процедура замены аналогичной детали автомобиля на другой автомобиль

Все детали, которые необходимо заменить – Ступичный подшипник на 80 (81, 85, B2) и другие модели AUDI

Комплект подшипника колеса

Подшипник колеса

Сальник вала, подшипник колеса

Замена: ступичный подшипник — AUDI 80 (81, 85, B2). Инструменты, которые могут вам понадобиться:

Проволочная щетка

Универсальный чистящий спрей

Универсальная смазка

Медная смазка

Динамометрический ключ

Комбинированный гаечный ключ #10

Головка приводная # 24

Головка ударная для колеса #17

Набор втулок и приводов для подшипников

3-рычажный съемник для зубчатых колес

Ключ с храповым механизмом

0 Молоток 90 90

11 Противооткатный упор

Купить инструменты

Замену производить в следующем порядке:

1. Шаг 1

   Включите рычаг стояночного тормоза.

2. Шаг 2

   Ослабьте трос стояночного тормоза. Используйте комбинированный ключ №10.

3. Шаг 3

   Закрепите колеса клиньями.

   Шаг 4

   Ослабьте болты крепления колеса. Используйте ударную головку колеса №17.

4. Шаг 5

   Поднимите заднюю часть автомобиля и закрепите на опорах.

   Шаг 6

   Отвинтите колесные болты.

5. Шаг 7

   Снимите колесо.

6. Шаг 8

   Очистите тормозной барабан. Используйте проволочную щетку. Используйте универсальный чистящий спрей.

7. Шаг 9

   Снимите колпачок гайки ступицы колеса. Используйте лом. Используйте молоток.

8. Шаг 10

   Снимите шплинт, фиксирующий гайку ступицы. Используйте лом. Используйте молоток.

9. Шаг 11

   Отвинтите гайку ступицы. Используйте гнездо привода № 24. Используйте ключ с трещоткой.

10. Шаг 12

    Снимите тормозной барабан в сборе с подшипником ступицы колеса.

11. Шаг 13

    Очистите место крепления подшипника ступицы. Используйте универсальный чистящий спрей.

12. Шаг 14

    Снимите опору подшипника ступицы. Используйте лом.

13. Шаг 15

    Снимите внутренний сальник ступичного подшипника. Используйте лом.

14. Шаг 16

    Снимите опору подшипника ступицы. Используйте лом.

15. Шаг 17

    Очистите место крепления подшипника ступицы.

16. Шаг 18

    Снимите внутреннюю обойму ступичного подшипника с тормозного барабана. Используйте съемник с 3 захватами. Используйте набор вкладышей и подшипников.

17. Шаг 19

    Снимите внутреннюю обойму ступичного подшипника с тормозного барабана. Используйте набор вкладышей и подшипников.

18. Шаг 20

    Установите новое внутреннее кольцо ступичного подшипника в тормозной барабан. Используйте набор вкладышей и подшипников. Используйте молоток.

19. Шаг 21

    Установите новое внутреннее кольцо ступичного подшипника в тормозной барабан. Используйте набор вкладышей и подшипников. Используйте молоток.

20. Шаг 22

    Обработайте внутреннюю обойму и ступичный подшипник. Используйте универсальную смазку.

21. Шаг 23

    Установите новый подшипник ступицы и закрепите его.

22. Шаг 24

    Запрессуйте внутренний сальник ступичного подшипника. Используйте набор вкладышей и подшипников. Используйте молоток.

23. Шаг 25

    Установите новый подшипник ступицы и закрепите его.

24. Шаг 26

    Обработайте ступицу колеса в месте ее контакта с тормозным барабаном. Используйте универсальную смазку.

25. Шаг 27

    Установите тормозной барабан в сборе с подшипником ступицы колеса.

26. Шаг 28

    Установите колесо.

27. Шаг 29

    Вверните колесные болты. Используйте ударную головку колеса №17.

28. Шаг 30

    Наверните гайку ступицы. Используйте гнездо привода № 24. Используйте ключ с трещоткой.

29. Шаг 31

    Отвинтите колесные болты. Используйте ударную головку колеса №17.

30. Шаг 32

    Снимите колесо.

31. Шаг 33

    Установите новый шплинт ступичной гайки. Используйте лом. Используйте молоток.

32. Шаг 34

    Установите колпачок гайки ступицы. Используйте молоток.

33. Шаг 35

    Очистите место крепления обода колеса. Используйте проволочную щетку.

34. Шаг 36

    Обработайте поверхность, где обод колеса соприкасается с тормозным барабаном. Используйте медную смазку.

35. Шаг 37

    Установите колесо.

36. Шаг 38

    Вверните колесные болты. Используйте ударную головку колеса №17.

37. Шаг 39

    Отрегулируйте натяжение троса стояночного тормоза. Используйте комбинированный ключ №10.

38. Шаг 40

    Отпустите рычаг стояночного тормоза.

39. Шаг 41

    Опустите автомобиль и, работая в перекрестном порядке, затяните колесные болты. Используйте ударную головку колеса №17. Используйте динамометрический ключ. Затяните его моментом 110 Нм.

40. Шаг 42

    Снимите домкраты и клинья.
