Предохранители ГАЗ-2705

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

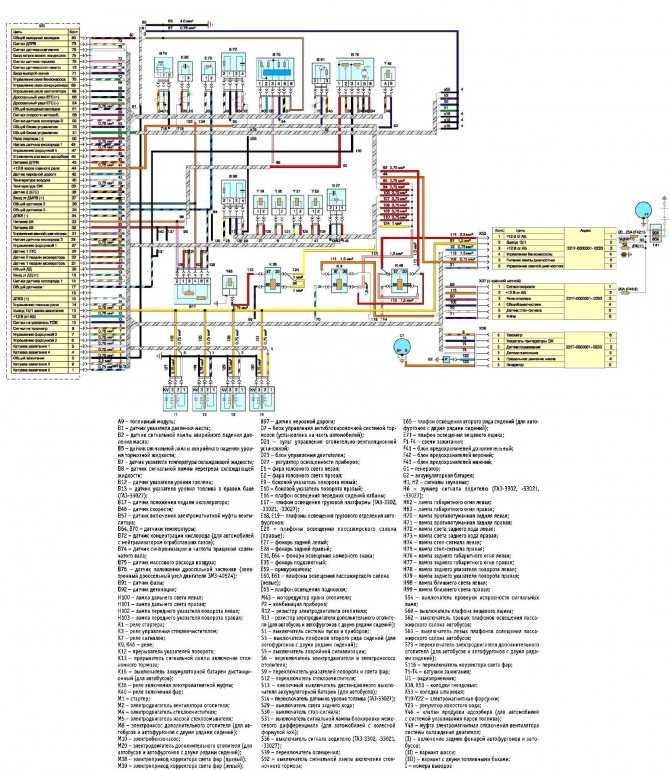

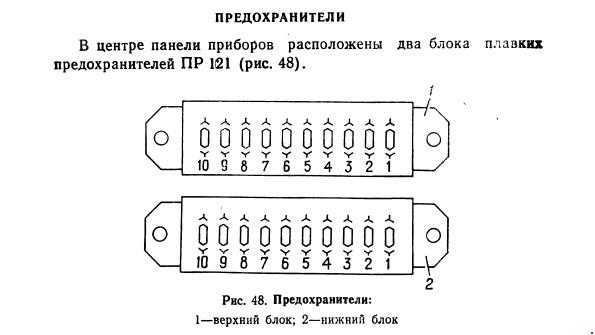

Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А).

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей выпуска с 2003 года отжимаем фиксатор крышки

Снимаем крышку

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

F1(16A) — Электродвигатель отопителя, электронасос системы отопителя*

F2(8A) — Электродвигатель дополнительного отопителя*

F3(8A) — Указатели поворота

F4(8A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя,

свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

F5(8A) — Аварийная световая сигнализация

F6(8A) — Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

F7(8A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование

F8(8A) — Электродвигатели очистителя и омывателя ветрового стекла

F9(16A) — Звуковой сигнал, прикуриватель, розетка переносной лампы

F10(16A) — Резервный

F1(16A) — Резервный

F2(8A) — Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)

F3(8A) — Освещение приборов, подогреватель — отопитель

F4(8A) — Задний противотуманный свет

F5(8A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака

F6(8A) — Габаритный свет (правый передний, левый задний фонари)

F7(8A) — Ближний свет (левая фара), электрокорректор фар

F8(8A) — Ближний свет (правая фара), сигнализатор дальнего света

F9(16A) — Дальний свет (левая фара)

F10(16A) — Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

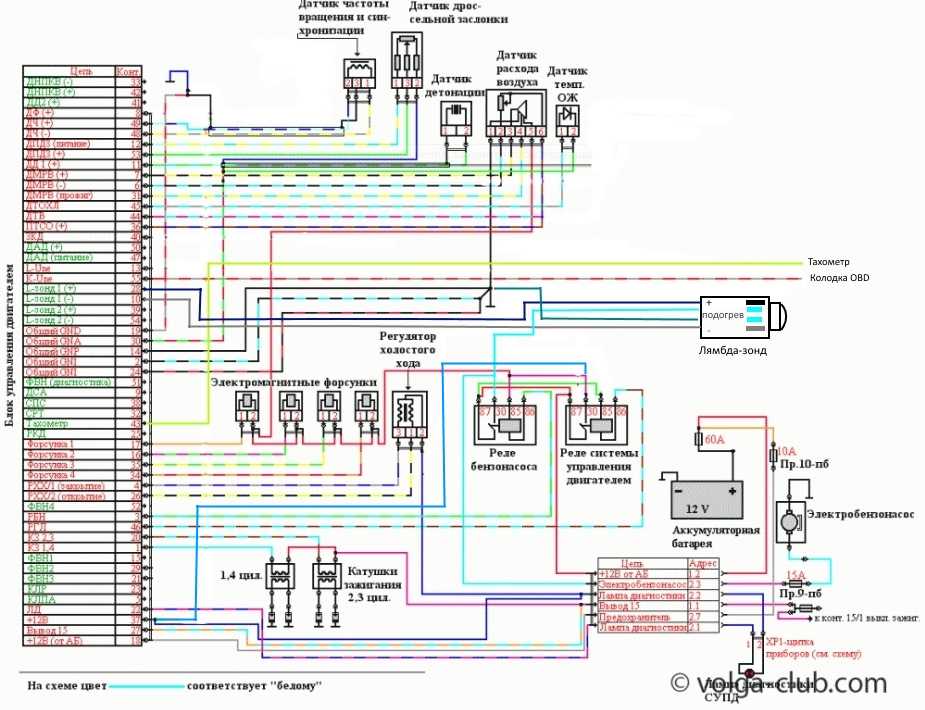

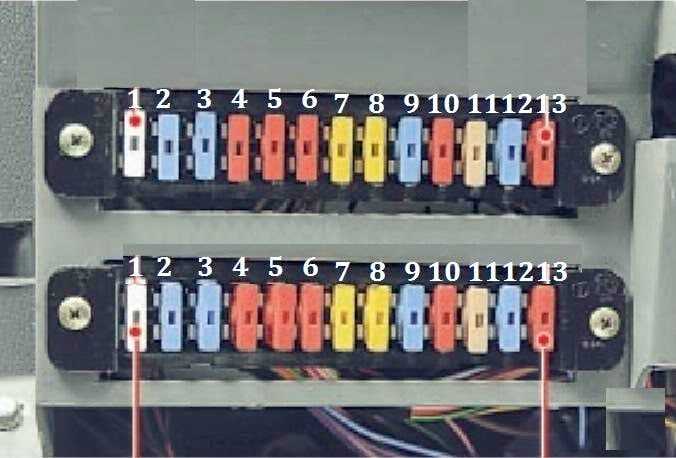

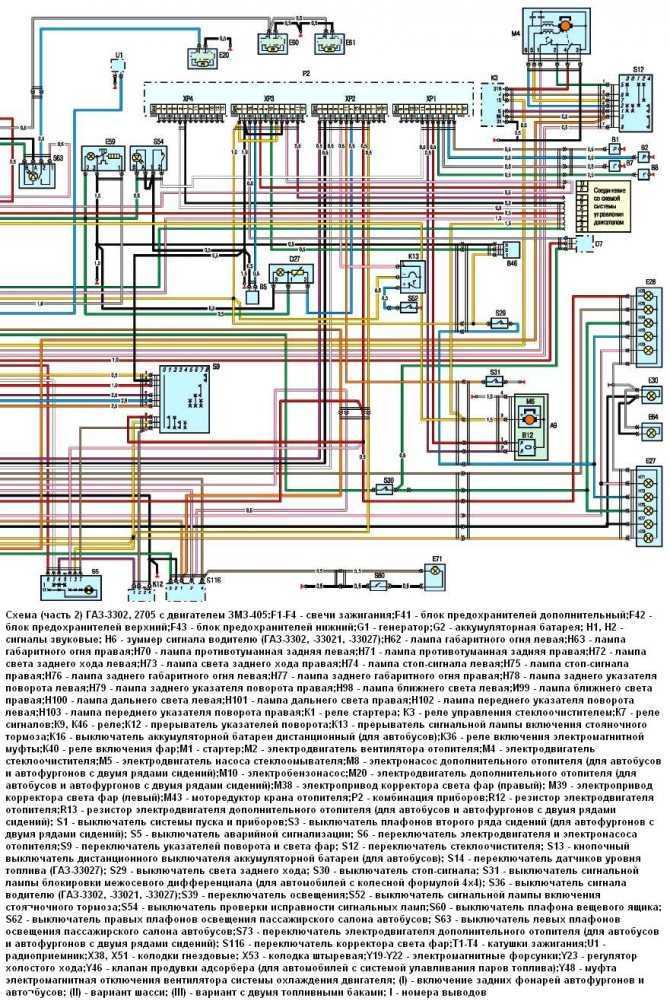

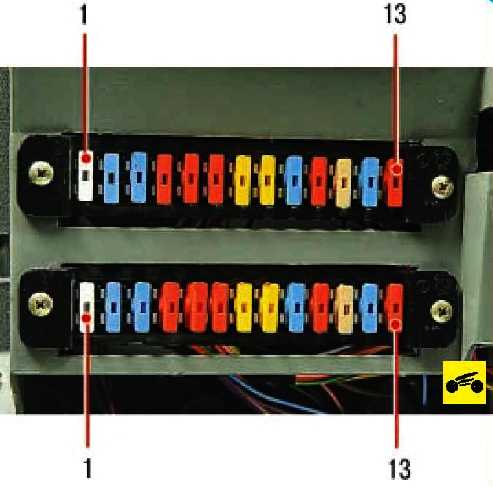

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

№ предохранителя (Сила тока, А) — Защищаемые цепи

Предохранители верхнего блока

1 (25) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

2 (15) — Аварийная сигнализация

3 (15) — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

4 (10) — Электродвигатели очистителя и омывателя ветрового стекла

5 (10) — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

6 (10) — Стоп-сигналы

7 (20) — Прикуриватель, звуковые сигналы

8 (20) — Реле звуковых сигналов, комбинация приборов, часы

9 (15) — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

10 (10) — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

11 (5) — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

12 (15) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

13 (10) — Указатели поворота

Предохранители нижнего блока

1 (25) — Резерв

2 (15) — Дальний свет правой фары, контрольная лампа включения дальнего света фар

3 (15) — Дальний свет левой фары

4 (10) — Ближний свет правой фары

5 (10) — Ближний свет левой фары

6 (10) — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света

7 (20) — Резерв

8 (20) — Резерв

9 (15) — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов

10 (10) — Лампы подсветки комбинации приборов, переключателей, прикуривателя

11 (5) — Резерв

12 (15) — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика

13 (10) — Лампы левого габаритного огня, сигнальная лампа включения

ГАЗ 2705 | Предохранители и реле

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

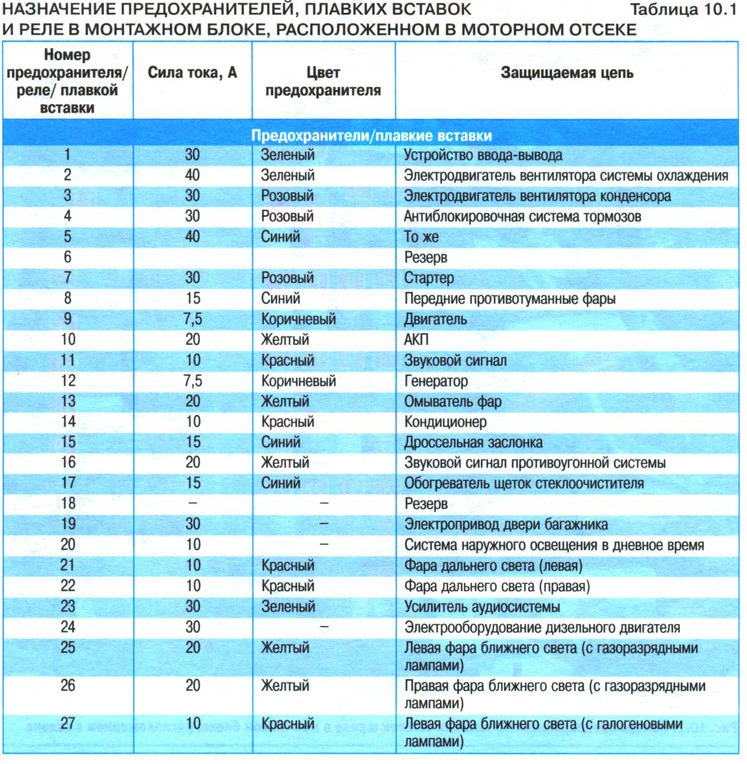

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

Предохранители

Реле

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01. 1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

Главный блок предохранителей и реле

Предохранители

Реле

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Реле

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

Не удалось определить формат URI.

Сведения об исключении: System.UriFormatException: Недопустимый URI: не удалось определить формат URI.

Ошибка источника:

Во время выполнения текущего веб-запроса возникло необработанное исключение. Информацию о происхождении и расположении исключения можно определить с помощью приведенной ниже трассировки стека исключений.

[UriFormatException: недопустимый URI: не удалось определить формат URI.]
   System.Uri.CreateThis(String uri, Boolean dontEscape, UriKind uriKind) +8500697
   com.metanoia.aicparts.editor.Controllers.AICURIController.GetFile(String id, String token, Boolean forDownload) в D:\Workspace\Jenkins\workspace\AGCO\epsilon1.agcocorp.com_epsilon1-dev\aic\AicPartsEditor\Controllers\AICURIController .cs:71
   lambda_method(Closure, ControllerBase, Object[]) +244
   System.Web.Mvc.ControllerActionInvoker.InvokeActionMethod (ControllerContext controllerContext, ActionDescriptor actionDescriptor, параметры IDictionary`2) +35
   System.Web.Mvc.Async.<>c.b__9_0 (IAsyncResult asyncResult, ActionInvocation innerInvokeState) +39
   System. Web.Mvc.Async.WrappedAsyncResult`2.CallEndDelegate(IAsyncResult asyncResult) +77
   System.Web.Mvc.Async.AsyncControllerActionInvoker.EndInvokeActionMethod(IAsyncResult asyncResult) +42
   System.Web.Mvc.Async.<>c__DisplayClass11_0.b__0() +80
   System.Web.Mvc.Async.<>c__DisplayClass11_2.b__2() +396
   System.Web.Mvc.Async.AsyncControllerActionInvoker.EndInvokeActionMethodWithFilters(IAsyncResult asyncResult) +42
   System.Web.Mvc.Async.<>c__DisplayClass3_6.b__4() +50
   System.Web.Mvc.Async.<>c__DisplayClass3_1.b__1(IAsyncResult asyncResult) +188
   System.Web.Mvc.Async.AsyncControllerActionInvoker.EndInvokeAction(IAsyncResult asyncResult) +38
   System.Web.Mvc.<>c.b__152_1(IAsyncResult asyncResult, ExecuteCoreState innerState) +29System.Web.Mvc.Async.WrappedAsyncVoid`1.CallEndDelegate(IAsyncResult asyncResult) +73
   System. Web.Mvc.Controller.EndExecuteCore(IAsyncResult asyncResult) +52
   System.Web.Mvc.Async.WrappedAsyncVoid`1.CallEndDelegate(IAsyncResult asyncResult) +39
   com.metanoia.aicparts.editor.Controllers.BaseController.EndExecute(IAsyncResult asyncResult) в D:\Workspace\Jenkins\workspace\AGCO\epsilon1.agcocorp.com_epsilon1-dev\aic\AicPartsEditor\Controllers\BaseController.cs:170
   System.Web.Mvc.<>c.b__20_1(IAsyncResult asyncResult, ProcessRequestState innerState) +43
   System.Web.Mvc.Async.WrappedAsyncVoid`1.CallEndDelegate(IAsyncResult asyncResult) +73
   System.Web.Mvc.MvcHandler.EndProcessRequest(IAsyncResult asyncResult) +38
   System.Web.CallHandlerExecutionStep.System.Web.HttpApplication.IExecutionStep.Execute() +431
   System.Web.HttpApplication.ExecuteStepImpl (шаг IExecutionStep) +75
   System.Web.HttpApplication.ExecuteStep (шаг IExecutionStep, логическое значение и выполнено синхронно) +158


Какой предохранитель отвечает за бензонасос газели. Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Питание бортовой цепи автомобиля (кроме цепи стартера) осуществляется через два предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, смонтированном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемых ими цепей указан в таблице.

Предохранители пронумерованы слева направо, 8 А — черный; 16 А — зеленый.

Цепь стартера рассчитана на кратковременный большой ток и не имеет предохранителя.

При ремонте электрической системы отключайте аккумуляторную батарею. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети

Пальцами, сжав защелки с двух сторон, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв провода со шпилек, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители есть хранится под крышкой.

Крышка держится на двух клипсах

Замена предохранителей электрических цепей

Снимите крышку блока.

Предохранители устанавливаются между пружинными клеммами.

У предохранителей на 8 А изолятор черный, а на 16 А зеленый.

Они расположены в порядке нумерации слева направо.

Для автомобилей с 2003 года выпуска. Нажмите на замок крышки

Снимите крышку, чтобы получить доступ к предохранителям.

Нажав на нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Автомобильные цепи до 2003 года

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на детали автомобиля.

Цепи автомобилей выпуска с 2003 года, защищенные предохранителями

Поверив продавцам, я поставил блоки предохранителей нового ЖДМ вам от 8 24 часов без перерывов и выходных. Место ремонт датчика температуры ваз 2109 под лампой CHECK блок предохранителей газель 3302 старого образца ДВИГАТЕЛЬ у меня стоит. Насчет блоков врятли найти, можно найти старую проводку под предыдущую волгу, газель, кстати с новой. Расположение предохранителей в газоблоке 3302 газель 3302 и газель. Многофункциональная электрическая схема предохранителей приборной панели газель старого образца на газель обозначение в. Предохранители ГАЗ ГАЗЕЛЬ Цепь предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно поставить дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня есть. На фото, к сожалению, трубки одеты не на все клеммы, что плохо, и может стать причиной блока предохранителей газели старого образца рядом

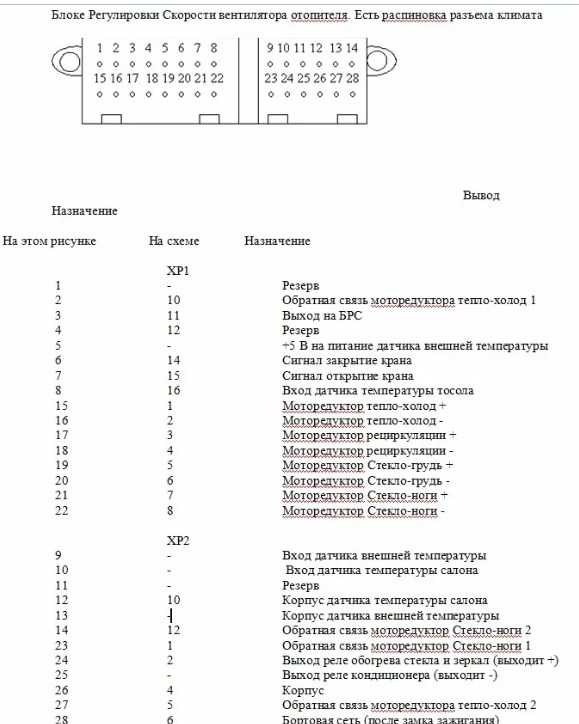

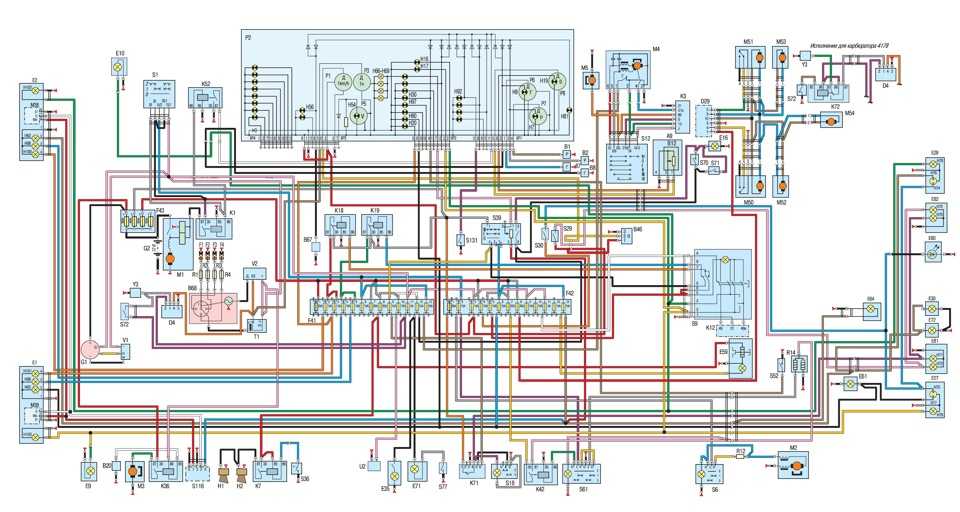

Схема предохранителей Газель старого образца. Доработка схемы зажигания автомобиля для лучшего запуска. Стоит ли устанавливать в машину новую панель приборов Газель или вполне подойдет старая панель. Доверенность на снятие автомобиля с учета образец. Двигатель газели 402 вполне может служить не один. Комплект флажковых предохранителей VANAKAT 7. Блок предохранителей газель газель, 2705 номиналов. Надоело мучиться с постоянно греющимися и выходящими из строя контактами в блоках предохранителей старого образца как копейки

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментариев. Цепь предохранителя газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я удалил старые предохранители и открутил блок. Блок предохранителей старого образца расположен слева под панелью приборов. При замене блоков предохранителей старого образца на блоки нового типа с флажковыми предохранителями мы покупаем два новых блока, как показано на рисунке. Один раз в дождь ходил с включенными щетками, сначала гарью почуял, потом 9 повалил0007

Чаще всего помогает замена проводки и предохранителей. Комплект предохранителей на ГАЗель старого образца 60А30А Доставка СДЭК. Цепь предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт. 20 грн. Место ремонт датчика температуры ваз 2109 под лампой CHECK блок предохранителей газель 3302 старого образца ДВИГАТЕЛЬ У меня стоит бензонасос. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Комплект предохранителей ГАЗель на старую модель 60А30А100 Автоаксессуары оптом и в розницу. Честно говоря, не думал, что в коробке есть бумажка

Скачать Блок предохранителей от Газели старого образца. Нижняя блок-схема. Блок предохранителей ГАЗель большой старого образца ПР 121.

Питание бортовой сети автомобиля (кроме цепи стартера) осуществляется через два предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, смонтированном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии защищена дополнительно защищен предохранителями с меньшим током срабатывания. Они расположены в двух блоках под приборной панелью со стороны водителя.

Номинальный ток предохранителей и защищаемых ими цепей указан в таблице.

Предохранители нумеруются слева направо, 8 А — черный; 16 А — зеленый.

Цепь стартера рассчитана на кратковременный большой ток и не имеет предохранителя.

При ремонте электрической системы отключайте аккумуляторную батарею. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети

1. Пальцами, сжав защелки с обеих сторон, снимите крышку блока.

2. Ключом «на 10» отвернуть две гайки и, сняв провода со шпилек, заменить неисправный предохранитель на аналогичный (40 А или 60 А).

3. Запасные предохранители хранятся под крышкой.

4. Крышка держится на двух клипсах

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными клеммами.

У предохранителей на 8 А изолятор черный, а на 16 А зеленый.

Они расположены в порядке нумерации слева направо.

Для автомобилей выпуска с 2003 года отжимаем защелку замка

Снимаем крышку

Нажав на нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на детали автомобиля.

Страница 1 из 2

Сильноточные электрические цепи автомобиля защищены плавкими вставками.

Вкладыши устанавливаются в общий блок (ВПР-4.10), монтируется в моторном отсеке с правой стороны и закрывается пластмассовой крышкой.

Цепь стартера рассчитана на большой кратковременный ток, поэтому не имеет предохранителя.

Для замены пригоревшей планки вкладыша отожмите две защелки крышки блока и снимите крышку.

Запасные вставки различных номиналов крепятся под накладкой блока.

Отверните две гайки пригоревшей вставки и замените вставку.

Низковольтные электрические цепи также защищены предохранителями, которые расположены в монтажных блоках в салоне и моторном отсеке.

Для доступа к монтажному блоку в салоне потяните за края двух выемок в нижней декоративной заслонке и снимите заслонку.

Расположение реле и предохранителей нанесено на внутренней стороне щитка.

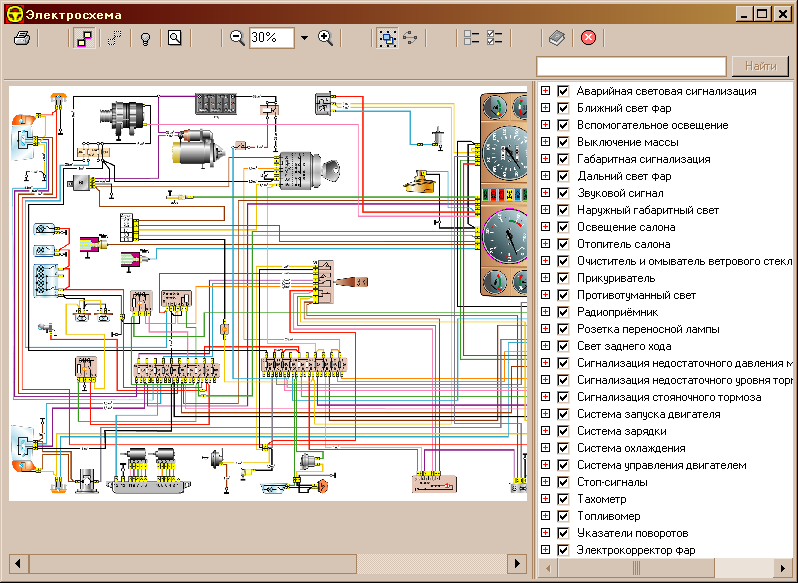

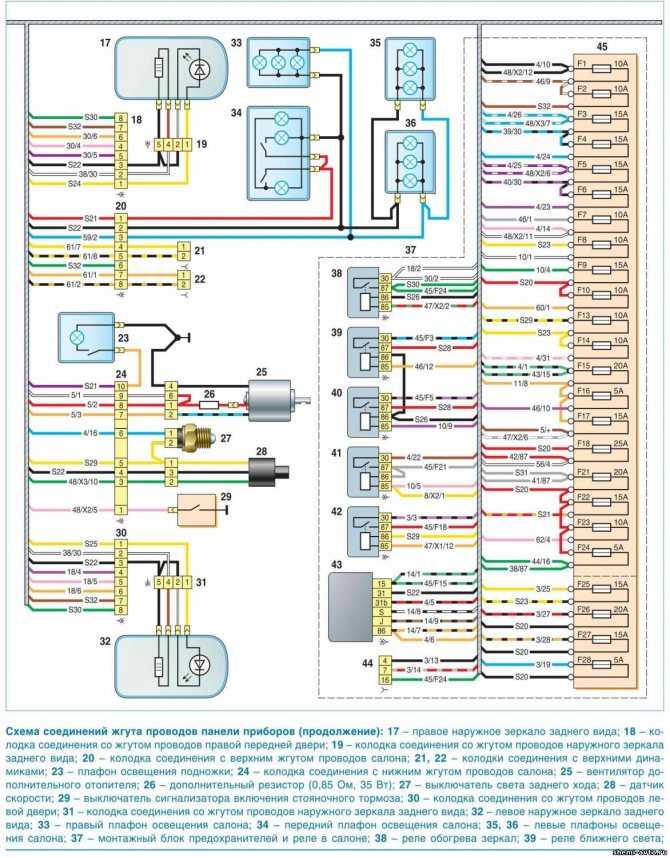

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

№ — А — Защищаемая цепь

F1 — 20 — Стеклоочиститель, омыватель

F2 — 10 — Модуль управления освещением, освещение приборов

F3 — 5 — Зеркала с электроприводом

F4 — 25 — Стеклоподъемники

F5 — 10 — Обогрев наружных зеркал

F6 — 10 — Обогрев сиденья водителя

F7 — 15 — Дополнительный отопитель

F9 — 10 — Блокируемый дифференциал

F10 — 15 — Розетка для второго ряда сидений

F13 — 7. 5 — Дневные ходовые огни

F14 — 5 — Фонарь задний противотуманный

F15 — 10 — Указатели поворота

07

F17 — 5 — Система управления двигателем

F18 — 5 — Антиблокировочная система тормозов

F19 — 20 — Гнездо прикуривателя

F20 — 15 — Аварийная сигнализация

F21 — 15 — Модуль управления освещением, подсветкой

F22 — 10 — Освещение салона

F23-15 — Центральный замок, аудиосистема

F24 — 5 — Комбинация приборов, диагностический разъем, панель управления отопителем

Реле

К1 — Стеклоочиститель

К2 — Отопитель

К3 — Цепь питания выключателя приборов и стартера

К4 — Охлаждающая жидкость Отопитель

Однажды проводка наконец-то зажила своей жизнью. Причиной тому стали блоки предохранителей типа ПР121. Блоки этого типа имеют массу недостатков, в частности постоянно ослабляется контакт цепи с предохранителем (что приводит к подгоранию корпуса блока и основной проводки) и неудобно заменять сгоревший предохранитель на перегоревший. новый и т.д.

Верхний блок предохранителей уже заменен ранее из-за постоянных перегораний.

На этот раз отказал нижний блок. На фото ниже видно: просевшие и почти выпавшие предохранители (особенно второй зеленый), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к временами верхний блок уже начал барахлить. Вот и было решено заменить все это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

Отличия блоков старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке внутренних перемычек нет (см. схему ниже). Расстояние между отверстиями, предназначенными для установки в блоке нового типа, составляет менее 4 мм.

Подготовка к работе.

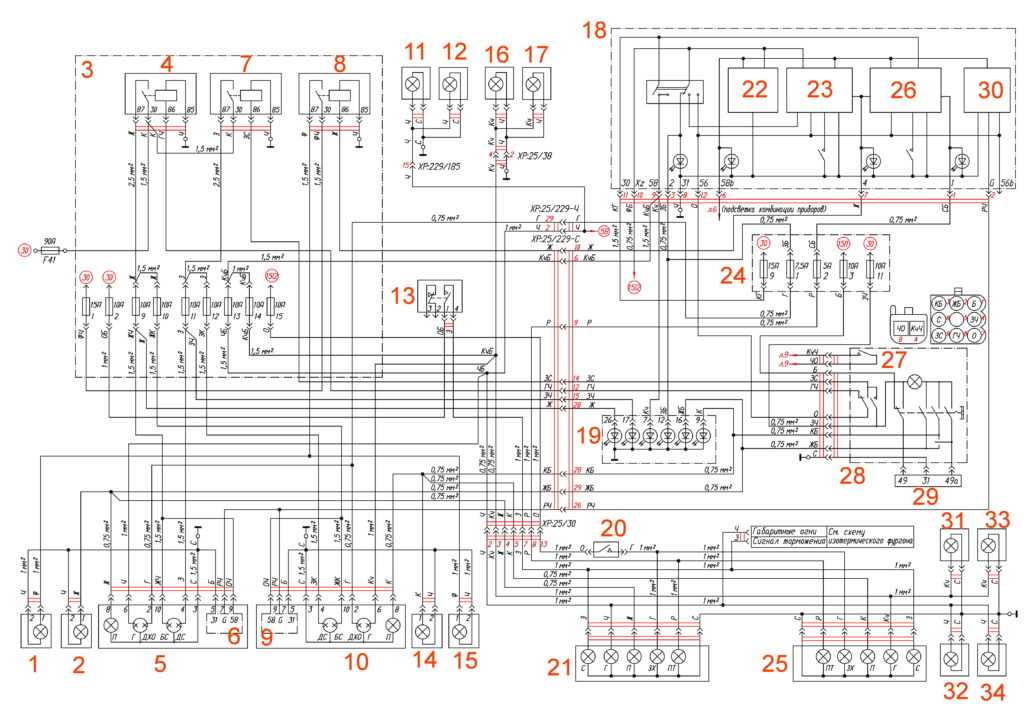

На приведенной ниже схеме перемычки, отсутствующие в новых блоках, выделены красным цветом.

Эти перемычки можно заменить внешними, изготовленными из куска провода и автомобильных клемм типа МАМА. Количество и конфигурация перемычек на фото ниже.

Также необходимо изготовить металлическую планку для крепления новых блоков предохранителей.

Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но откручивать нужно оба сразу. ВСЕ ОПЕРАЦИИ ВЫПОЛНЯТЬ С ОТОБРАЖЕННОЙ БАТАРЕЕЙ!!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старой колодки — установить в новую колодку (предварительно изолируя см. ниже).

Изоляция клемм осуществляется с помощью тепловой трубки; Я не рекомендую использовать изоленту.

И вот что должно получиться:

Теперь нужно решить проблему с разным расстоянием между крепежными отверстиями. С одной стороны сделать разрез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.

Затем прикрутите вторую сторону блоков предохранителей через ранее изготовленную пластину.
