Блок предохранителей Chevrolet Niva с 2009 года

№	Номинальный ток, A	Назначение
Блок предохранителей расположенных под панелью управления
1	5	Освещение номерного знака Освещение подкапотного пространства Освещение багажника Габаритные огни — перед Подсветка панели приборов
2	7,5	Ближний свет — левая фара Корректор света фар
3	10	Дальний свет — левая фара
4	10	Противотуманная фара — левая
5	30	Реле электростеклоподъемников передних дверей
6	15	ЭБУ замков дверей
7	20	Звуковой сигнал Прикуриватель
8	20	Обогрев заднего стекла — реле элемента обогрева
9	20	Обогрев заднего стекла — кнопка выключателя Очистители и омыватели лобового стекла Очиститель и омыватель заднего стекла
10	—	не используется
11	5	Габаритные огни — зад Регулятор освещения приборов
12	7,5	Ближний свет — правая фара Корректор фар
13	10	Дальний свет — правая фара
14	10	Противотуманная фара — правая
15	20	Подогрев сидений (опция) Электрозеркала — блок управления (опция)
16	10	Реле-прерывателя указателя поворотов и аварийной сигнализации (режим аварийной сигнализации)
17	7,5	Стоп-сигнал Контрольная лампа неисправности системы управления двигателем Освещение салона и индивидуальной подсветки
18	25	Задние ходовые огни Обогрев заднего стекла — цепь управления реле Омыватели стекол — насос Вентилятор отопителя
19	10	Указатели поворотов — лампы, контрольные лампы Панель приборов Контрольная лампа включения блокировки межосевого дифференциала Реле-прерывателя указателей поворота и аварийной сигнализации (режим указателя поворота)
20	7,5	не используется
	ЗП	Запасной предохранитель

Нива шевроле как разобрать блок предохранителей

Как разобрать блок предохранителей шевроле нива

Если вы являетесь владельцем автомобиля Нива Шевроле, то рано или поздно можете столкнуться с неисправностями электропроводки, как и другие автовладельцы. В этом случае вам нужно будет проверить работоспособность предохранителей. Сегодня мы вам расскажем, где расположен блок предохранителей Шевроле Нива, за работоспособность каких устройств отвечают элементы и как произвести замену блока.

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

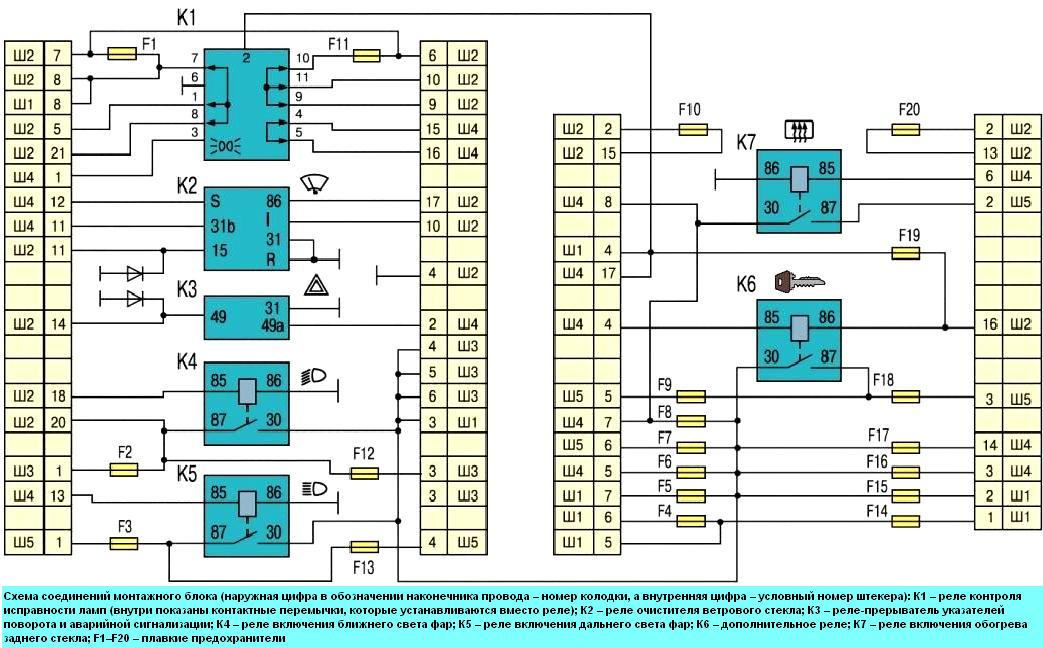

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

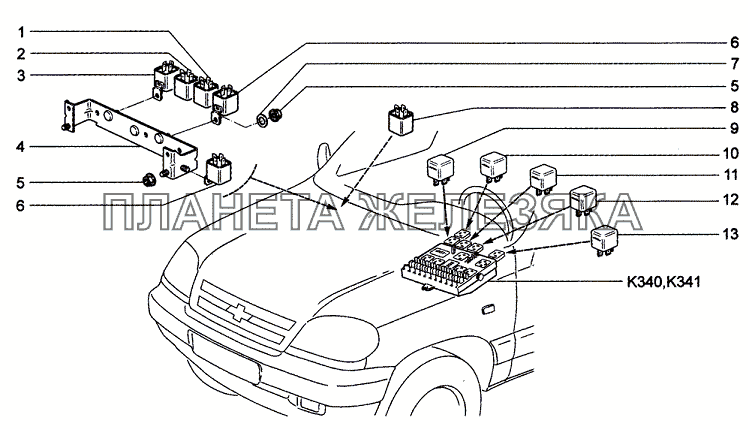

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Обратите внимание: владельцы Нива Шевроле часто сталкиваются с проблемой нерабочего бензонасоса, которая заключается в выходе из строя предохранителя.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Однако, помимо плавких элементов монтажного блока, в нем также находятся и реле. Они предназначены для более мощных потребителей напряжения, поэтому их предназначение мы рассмотрим в отдельной таблице.

Номер	Предназначение
К1	Это реле не используется.
К2	Без этого компонента невозможна работы электрического двигателя дворников лобового стекла.
К3	Отвечает за функционирование лампочек указателей поворотов, а также световой сигнализации.
К4	Обеспечивает функционирование ламп фонарей ближнего света.
К5	Отвечает за работоспособность лампочек фонарей дальнего света.
К6	При выходе из строя этого неработоспособными станут сразу несколько компонентов электросети, а именно:

• устройство обогрева заднего стекла двери багажника;
• устройство вентиляции отопительной системы;
• механизм омывания лобового и заднего стекла;
• а также механизм очистителя (дворников) как лобового, так и заднего стекла.

К7Обеспечивает работу устройства обогрева заднего стекла двери багажника.К8

Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Если какой-либо компонент электрооборудования вышел из строя, то вам необходимо произвести проверку не только цепи, но и реле. Если же реле рабочее, то следует прочистить его гнездо щеткой от загрязнений и коррозии. Возможно, контакт не работает из-за грязи.

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Подготовка к замене

Для смены БП вам потребуется:

• непосредственно сам монтажный блок;
• отвертка с крестовым наконечником.

Пошаговая инструкция

1. Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
2. Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
3. По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
4. Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
5. Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
6. Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
7. Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
8. Соберите все в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Видео «Тест-драйв Нива Шевроле»

В этом видео показан тест-драйв внедорожника Нива Шевроле.

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

Пересмотрел кипу документации.
Все предохранители и реле расписаны от и до.
Но!
Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Шпаргалка №2 для проверки вентиляторов радиатора Chevrolet Niva.

Благодарю за полезный труд

K8 что за вход? На что реле ?

Дай Бог здоровья! Нужная информация!

Спасибо! То что надо! Респект за работу!

А какой предохранитель на зеркала идёт?

Подскажите пожалуйста мне нужно подключить два провода жёлтый и красный один постоянный плюс второй плюс после зажигания где их искать фото вот

Вот нашел полную информацию о всех предохранителях:
vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html
Даже есть схемы для до рестайлинговых моделей.

Чёт как то на этом сайте не совпадает.

Вот нашел полную информацию о всех предохранителях:
vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html
Даже есть схемы для до рестайлинговых моделей.

Кстате у меня машина 2008 года но схема предохранителей как на рестайле.Хотя на том сайте говорится что только после 2009 года схема предов поменялась

Внутренний блок предохранителей Расположение: 2005-2008 Chevrolet Uplander

На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Chevrolet Uplander 2008 года в дополнение к расположению на схеме панели предохранителей. Электрические компоненты, такие как фонарь, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего Uplander возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево.У некоторых Chevrolet есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео выше покажет вам, где находится внутренний блок предохранителей вашего Uplander 2008 года. Если у вашего Uplander много опций, таких как люк, навигация, подогрев сидений и т. Д., Тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом.

Если вам нужно заменить перегоревший предохранитель в Uplander, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другие проблемы с вашим Uplander.

.

My Truck — это двухколесный привод V8 с автоматической коробкой передач …

Блок предохранителей в панели приборов. Блок предохранителей панели приборов расположен под панелью приборов со стороны водителя слева от рулевой колонки, за крышкой. Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. (См. Схемы ниже)

Вот руководство по проверке предохранителей

https://www.2carpros.com/articles/how-to-check-a-car-fuse

1- Предохранитель и автоматический выключатель Идентификация — Stop / Haz 20 Amp (желтый):
Переключатель Stop / TCC, аварийный световой сигнал, напоминание о ремне безопасности, стоп-сигналы, CHMSL (центральный верхний стоп-сигнал)

2-Т-корпус (не используется): раздаточная коробка

3-CTSY 20 ампер (желтый): вспомогательные фонари, груз Лампа, освещение перчаточного ящика, электрические зеркала, купольные лампы / лампы для чтения, косметические зеркала

4 — Манометры 10 А (красный): реле DRL, зуммер модуля DRL, переключатель фар, бесключевой доступ, комбинация приборов, модуль низкого уровня охлаждающей жидкости, центр комфорта Электромагнитное зеркало заднего вида с компасом

5 — RR HVAC 10 Amp (красный): RR HVAC Controls

6 — Cruise 10 Amp (красный): Cruise Module, переключатель активатора круиза

7 — AUX PWR 25 Amp (Clear) : Розетки (2)

8 — кривошип 10 ампер (красный): дизельный топливный насос, DERM ECM (подушка безопасности), PCM

9 — стояночные фары 20 ампер (желтый): освещение номерного знака, стояночные фонари, задние фонари , Лампа пепельницы, освещение дверного переключателя, предупреждение о включении фар, реле противотуманных фар боковых габаритных огней, габаритные огни, подсветка обогревателя и кондиционера

9000 2 10 — Подушка безопасности 10 А (красный): DERM (Подушка безопасности)

11 — Стеклоочиститель 25 А (прозрачный): Омыватель / стеклоочиститель

12 — HTR-A / C 25 А (прозрачный): L, Ml, Вентилятор M2, контрольная лампа HVAC, компрессор кондиционера, исполнительный механизм режима / температуры / воздуха на входе, реле высокого давления, раздаточная коробка

13 — CIG LTR 20 А (желтый): прикуриватель, усилитель мощности, реле дверного замка, поясничное питание Сиденье, заднее подъемное стекло

14 — ILLUM 10 Amp (красный): контрольная лампа 4WD, комбинация, органы управления HVAC, модуль звуковой сигнализации, радиоосвещение, переключатели на приборной панели, органы управления HVAC на задней панели

15 — DRL-FOG 20 Amp (желтый ): Реле ДХО, противотуманные фары

16 — Поверните B / U 20 ампер (желтый): передний поворот, задний поворот, поворот прицепа, задние фонари, BTSI (блокировка переключения тормоза / переключения передач), соленоид

17 — Радио 10 Усилитель (красный): радио (IGN)

18 — Тормоз 10 ампер (красный): DRAG, 4WAL / PCM, ABS, Cruise

19 — Радио 10 ампер (красный): Радио (BATT)

20 — Acc / Ign 10 Amp (красный): PRNDL, Auto Transmissio n, спидометр, контрольные датчики, контрольные приборы

21 — не используется

22 — не используется

23 — не используется

24 — 4WD 25 ампер (прозрачный): модели 4X4 — привод переднего моста, индикаторная лампа 4WD, TP2 Реле, счетчик моточасов (опция 7Y4) A — PWR AGCY 20 Amp — C / K Reg. & Внеш. Кабина (автоматический выключатель): замок двери с электроприводом, сиденье с электроприводом на 6 позиций, модуль бесключевого доступа 30 А — C / K Кабина экипажа (автоматический выключатель): замок двери с электроприводом, сиденье с электроприводом на 6 позиций, модуль бесключевого доступа B — PWR WDOS: 20 А — К / К Рег. & Внеш. Кабина (автоматический выключатель): электрические стеклоподъемники 30 А — C / K Кабина экипажа (автоматический выключатель): электрические стеклоподъемники

ПОД КАПОТОМ ЦЕНТРА ПРЕДОХРАНИТЕЛЕЙ / РЕЛЕ ПРЕДУПРЕЖДЕНИЕ: Всегда отсоединяйте кабель заземления аккумуляторной батареи перед обслуживанием «сильноточных предохранителей. • Сильноточные предохранители рекомендуется заменять квалифицированным специалистом.Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. См. Рис. 2. Рис. 2: Идентификация центра предохранителей / реле под капотом Предоставлено GENERAL MOTORS CORP.

Идентификация предохранителей и реле — запасные

2 — STOP Макс. предохранитель 30 А (зеленый) Стоп-сигналы

3 — Максимальный предохранитель 50 А переменного тока (Красный) Реле вентилятора высокого давления, реле заднего вентилятора

4 — Предохранитель ABS на 60 А (Синий) Модуль ABS

5 — Предохранитель на 50 А макс. (Красный) Переключатель IGN B на 50 А, переход к шине блока предохранителей

6 — IGN A, макс. Предохранитель 40 А (желтый) Выключатель IGN A, переход к шине блока предохранителей

7 — АККУМУЛЯТОР, предохранитель макс. На 50 А (красный) Батарея, шина блока предохранителей

8 — ОСВЕЩЕНИЕ, макс. предохранитель (красный) Переключатель света фар и панели, противотуманные фары, вспомогательное освещение

9 — 30 А (зеленый)

10 — 30 А (зеленый)

11 — 10 А (красный) Запасной

12 — 20 А ( Желтый) Запасной

13-30 А (Зеленый) Запасной

14 — Не используется

15 — Компрессор кондиционера 10 А (Красный) SW Давление кондиционера на муфту кондиционера

16 — HORN 20 ампер (желтый) звуковой сигнал, лампы под капотом

17 — ECM B Топливный насос 20 ампер (желтый), PCM

18 — не используется

19 — AUX FAN 30 ампер (зеленый) Aux. Вентилятор

20 — RR- DEFOG 30 Amp (зеленый) RR DEFOG

21 — ENG 120 Amp (желтый) IGN A Переключатель нагрузки двигателя, EGR, продувки адсорбера EVRV Соленоид холостого хода, датчик подогрева 02, подогреватель топлива, датчик воды

22 — ECM, 120 А (желтый) Форсунка № 1, Форсунка № 2, PCM

23 — Топливный соленоид FUEL SOL 20 А (желтый) (только для дизельного двигателя)

24 — Не используется

25 — Не используется

26 — IGN E 10 А (красный) Катушка реле вспомогательного вентилятора, модуль горячего топлива

27 — Не используется

28 — Не используется

29 — ЗАЖИГАТЕЛЬНЫЕ СВЕЧИ 10 А (красные) Свечи накаливания (только для дизельного двигателя)

30 — Не используется

31 — Не используется

32 — Не используется A — 30 А B — 30 А UY1, UY7 Проводка кемпера / прицепа C — Реле стоп-сигнала D — Реле звукового сигнала E — Реле вспомогательного вентилятора F — A / C Реле G — реле топливного насоса

УДОБНЫЙ ЦЕНТР Рис. 3: Комфортный центр Предоставлено GENERAL MOTORS CORP. Идентификация предохранителей и автоматических выключателей A — Реле противотуманных фар B — Реле DRL (дневных ходовых огней) C — аварийная сигнальная лампа D — Звуковой сигнал

Изображения (нажмите, чтобы увеличить)

СПОНСОРНЫЕ ССЫЛКИ

Среда, 17 февраля 2010 г., 10:34

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование своего устройства, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

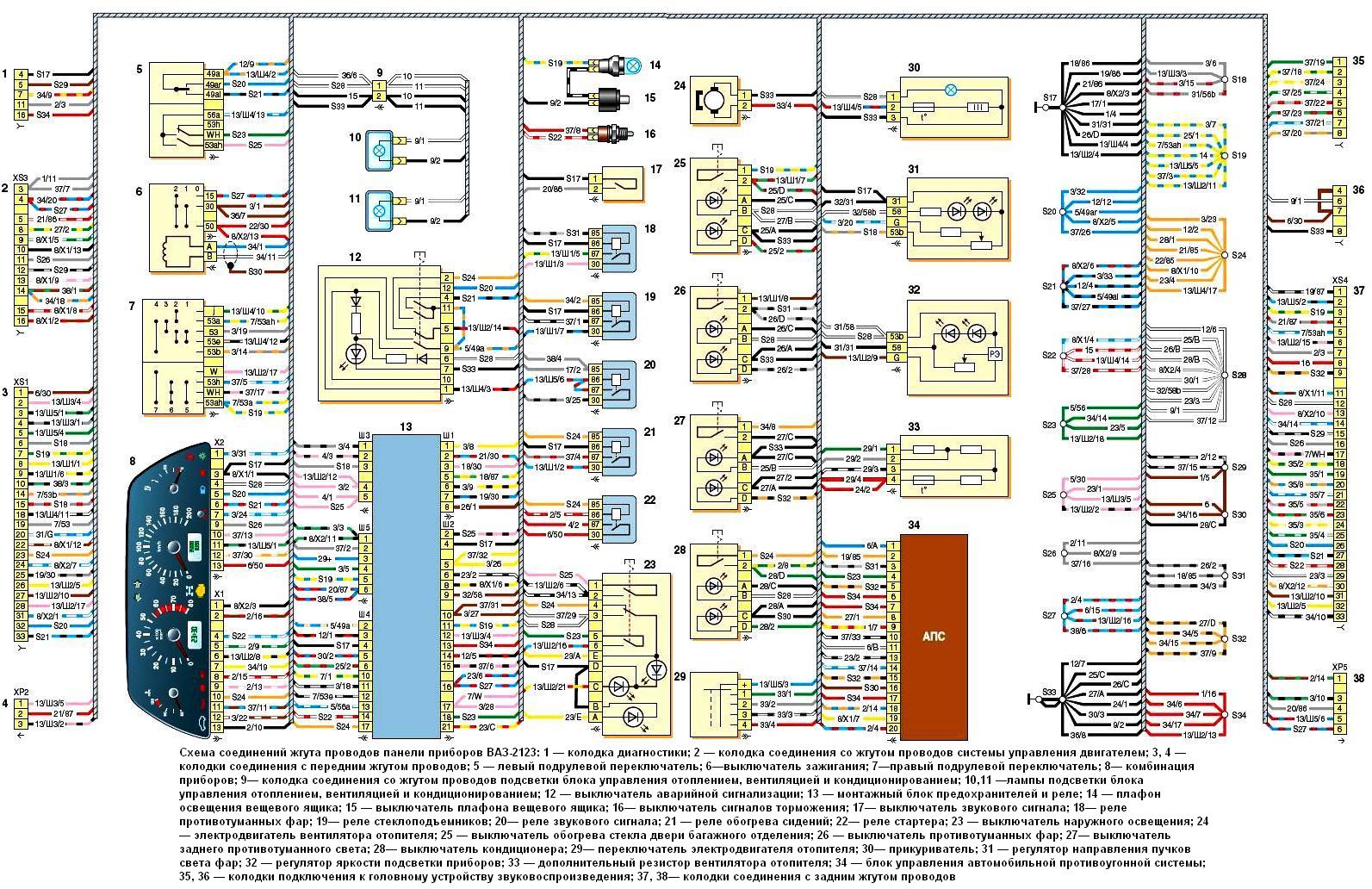

Схема предохранителей шевроле нива 2012 года

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Большинство электрических цепей защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели мотор редукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера. На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства и управляемый ключом зажигания с места водителя. Проверка генератора На автомобилях устанавливают генераторы 9402.3701-01, 5112.3771 или 9402.3701-04. Пускаем двигатель, даем ему поработать несколько минут и доводим обороты коленчатого вала двигателя до 3000 мин*1. Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т.д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так — неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора. Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,2-14,7 В. Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить. Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить. Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока. Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу». Аналогично проверяем остальные обмотки. Проверку вентилей выпрямительного блока можно выполнить на автомобиле, не снимая генератор. «Плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к его корпусу. Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей имеется короткое замыкание. Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к выводу одной из фазных обмоток статора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей. Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи — пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу». Замыкание дополнительных диодов у генераторов 9402.3701-01 и 5112.3771 можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов «пробиты». Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на выводе «D» (ниже 14 В) при средней частоте вращения ротора генератора. Выпрямительный блок при выходе из строя даже одного диода рекомендуется заменять в сборе. Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование CHEVROLET NIVA» содержит подробные цветные схемы электрооборудования автомобиля (выпуска до 2009 и с 2009 года) с четырехцилиндровым двигателем рабочим объемом 1,7 л. Кроме схем в книге представлены цветные фотографии с описанием операций по снятию и ремонту генератора и стартера, а также по замене ламп. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО. Схема соединений монтажного блока предохранителей и реле (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): а — до 2009 года.; б — с 2009 года.

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Схема монтажного блока:

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Главные причины, почему не работает печка Chevrolet Niva, и способы их устранения

Нива шевроле печка дует холодным воздухом

Несрабатывание клапана приведет к разрыву патрубков и радиаторов ДВС и печки.

Возможны различные неполадки Нива Шевроле: печка дует холодным воздухом, может не работать вентилятор и т.д….

Термостат О неправильной работе термостата свидетельствуют: Если неисправен кран, его следует заменить.

Снимаем декоративный пластик, который прикрывает отопитель снизу; Извлекаем регулятор положения заслонок. Чтобы, не получить неожиданно отказавшую печку, лучше своевременно заменить вентилятор; В вентилятор попала грязь. Также можно относительно плавно регулировать количество воздуха, подаваемого в разные стороны.

Радиатор нужно периодически чистить, а резистор в случае неисправности приобрести новый и установить.

Чистку проводят сжатым воздухом или пылесосом, промышленным феном; может выйти из строя блок управления печкой, так называемый контроллер, отвечающий за регулировку температуры салона. Это уже проблема с электроникой, для ее устранения нужны услуги специалиста.

Рекомендации для нормальной и длительной работы системы нагревания-охлаждения в Шевроле Нива: Перед тем как приступать к снятию радиатора, необходимо купить новый радиатор. Сливаем антифриз с радиатора и удаляем фильтр подачи воздуха. Для снятия фильтра необходимо открутить винты корпуса.

Отсоединяем провода питания электровентилятора и отопителя. Выкручиваем винты крепления вентилятора и непосредственно самого отопителя. Снимаем воздуховод обогрева, который предназначен для обогрева ног пассажиров сидящих спереди пассажиров.

Можно полностью заменить все приспособление, приобретя заранее новое устройство. Замена отопителя радиатора Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира. Новой изделие для замены Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.

Затем нужно демонтировать бардачок и боковую панель. Сливаем тосол с блока.

Открутить 2 самореза крепления печки и немного вытащить радиатор из гнезда. Плоскогубцами или бокорезами сломать верхний уголок пластикового фланца радиатора.

При монтаже нового радиатора предварительно среж уголок. После монтажа загерметизируй отверстие на месте срезанного уголка. Перегрев двигателя Шевроле Нива не менее опасен, чем для остальных автомобилей. До 5 минут; II.

Реле ближнего света Шевроле Нива

Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно. Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами. Они имеют одинаковые характеристики и при необходимости можно использовать К5 от дальнего света, чтобы доехать до ближайшего автомагазина и купить новую деталь.

ВАЗ 21213 Проверка и замена реле

Вам потребуются

ключ «на 8» отвертка

Перед началом работы

Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1.

Реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения установлены на щите передка кузова автомобиля (в салоне под панелью приборов, за блоком предохранителей, слева от рулевой колонки). Блок предохранителей для наглядности снят.

Все перечисленные реле одного типа – 90.3747-10.

Маркировка реле (тип, товарный знак завода-изготовителя и схема расположения контактов) нанесена на крышке корпуса.

Для проверки реле подключите его согласно схеме к внешнему источнику питания напряжением 12 В (например, к аккумуляторной батарее). При исправном реле лампа должна загореться. Если лампа не загорается, замените реле.

Замена реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения, зажигания

Реле контрольной лампы стояночного тормоза типа РС-492 расположено под панелью приборов слева от рулевой колонки.

Маркировка реле (его тип и товарный знак завода-изготовителя) нанесена на крышке корпуса.

Вам потребуется

Реле очистителя ветрового стекла типа РС-514 установлено под обивкой левой боковины кузова.

Маркировка реле (его тип, товарный знак завода-изготовителя) нанесена на крышке корпуса.

ПОРЯДОК ВЫПОЛНЕНИЯ

Замена реле контрольной лампы стояночного тормоза Замена реле очистителя ветрового стекла Замена реле-прерывателя указателей поворота и аварийной сигнализации Вам потребуется Реле-прерыватель указателей поворота и аварийной сигнализации типа 494. 3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова. Маркировка реле нанесена на крышке его корпуса.

Где находится масса двигателя Нива Шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно. Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

Откручиваем крайние правые винты крепления бардачка.

Отодвигаем бардачок, чтобы добраться до резистора.

Демонтируем контактную колодку.

Выкручиваем винт крепления резистора.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165 . Они работают до температуры 150-165 градусов . Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!

Как определить поломку обогрева заднего стекла

Типичные неполадки прогрева стекла визуально заметны с запуском двигателя. Оно может оттаивать частично или полностью запотевать.

В первом случае, токопроводная нить может иметь обрыв с последствиями:

1. Стекло потеет при не работающей сигнальной лампе и реле отогрева. В первую очередь требуется проверить величину напряжения, предохранитель.
2. Стекло не обогревается, хотя контрольная лампа работает. Не исключается отсутствие напряжения.
3. Конденсат проявляется местами, что объясняется наличием обрыва нити.Восстанавливается специальными лаками, ремонтными реагентами.
4. Не оттаивает, несмотря на рабочее состояние системы.

Происходит подобное при сильном обледенении и возможном недостатке напряжения нагрева. Следует очистить лёд с поверхности стекла.

Выявление неполадки

После проверки возможных причин, дефект может заключаться в выключателе или его кнопке .

Поиск обрыва в цепи питания обогрева задних зеркал.

Худший вариант — неполадка кроется в проводке, которая устраняется путём разборки приборной панели.

Предохранитель обогрева заднего стекла и зеркал идёт под 8 номером в монтажном блоке. Ёмкость 25 Ампер. Проблема может быть в нём. На фото из-за плохого контакта, предположительно, посадочное место расплавилось. Мог возникнуть пожар.

Часто отсутствие признаков прогрева скрывается в предохранителе или реле управления обогревом.

Нередки случаи обнаружения дефектов связанных с подключением жгута нитей к приборной системе авто.

Проверка тестером блока предохранителей

Первая неисправность выявляется тестером. Реле же проверяется заменой его, пусть б/у, но рабочим прибором.

Доступным вариантом остаётся восстановление возможных обрывов нитей. Но нередко водители прибегают к замене заднего стекла целиком, что весьма накладно.

Восстановление нитей обогрева заднего стекла на Шевроле Нива

Прозвонка нити обогрева

Существует ряд способов самостоятельного восстановления обогрева. Выбор, какого-либо из них привязан к величине (ширине) разрыва и характеристике нити.

Опыт их реставрации основывается на проверенных способах.

Использование электропроводной пасты или клеевого состава, при ширине разрыва миллиметр. Ремонтный пакет содержит пасту, шприц, предметы очистки стекла. Применение электропроводного клея «Элеконт» или «Контактол», которые наносятся на участок обрыва нити.

Метод гальванического осаждения меди.

Видео о ремонте нитей обогрева (первый способ) при помощи клея

Проверка реле

Этапы операций выполняются после отключения АКБ от массы. Исправность реле проверяется: извлечением выключателя и разъёмов из панели, целостность цепи.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

• неисправность крана отопителя;
• повреждение патрубков радиатора;
• выход из строя добавочного резистора;
• повреждение радиатора;
• неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

Chevrolet Niva Service Manuals Скачать бесплатно

См. Также: Руководства по обслуживанию Chevrolet

Шевроле Нива

Скачать руководство по ремонту Chevrolet Niva

Название	Размер файла	Ссылка для скачивания
Шевроле Нива — Руководство по диагностике и ремонту системы управления двигателем.pdf	1.3 Мб	Загрузить
Шевроле Нива 1,7 Руководство по ремонту.pdf	10.2Мб	Загрузить
Руководство по ремонту электропроводки Шевроле Нива.rar	47Мб	Загрузить
Руководство по эксплуатации Шевроле Нива. Rar	12Мб	Загрузить
Шевроле Нива Руководство по ремонту.rar	32.4Mb	Загрузить

Шевроле Нива

Chevrolet Niva — серийный российский легковой автомобиль повышенной проходимости. Он имеет постоянный полный привод на четыре колеса, двухступенчатую раздаточную коробку и межосевой дифференциал.

Модель была выпущена в 2002 году и с тех пор только один раз подвергалась рестайлингу по дизайну итальянской дизайн-студии Bertone; Выпуск нового поколения планировался на 2016 год, но в марте 2015 года работы над проектом были приостановлены.

В отличие от других моделей Chevrolet, собранных в России (до 2015 года) и локализованных менее чем на 30%, только Chevrolet Niva со степенью локализации около 90% является по-настоящему отечественной.

На автомобиле используется бензиновый 4-х цилиндровый рядный двигатель ВАЗ-2123 объемом 1,7 л. с распределенным впрыском топлива (по ГОСТ 14846) 79,5 л. от. (58,5 кВт) с максимальным крутящим моментом (по ГОСТ 14846) 128 Нм.

Chevrolet Niva , по данным Ассоциации европейского бизнеса России, был самым продаваемым вездеходом в России в 2004-2008 годах.

В 2009 году Chevrolet Niva была удостоена ежегодной профессиональной премии автомобильных журналистов «Внедорожник года 2009» в номинациях «Внедорожник» и «Премьера года». В 2015 году автомобильные журналисты по версии «Профессионального жюри» были удостоены титула «Внедорожник года 2015» в категории «Субкомпактный кроссовер».

Схема предохранителей

Chevrolet Silverado (mk2; 2007-2013)

В данной статье мы рассматриваем Шевроле Сильверадо второго поколения, выпускавшиеся с 2007 по 2013 годы. Здесь вы найдете схемы предохранителей Шевроле Сильверадо 2007, 2008, 2009, 2010, 2011, 2012, 2013 , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Chevrolet Silverado 2007-2013

---

Предохранители прикуривателя / розетки в Chevrolet Silverado — это предохранители №2 (задняя розетка для аксессуаров) и №16 (розетки для дополнительных устройств) в блоке предохранителей на панели приборов.

---

Блок предохранителей на приборной панели

Расположение блока предохранителей

Находится на панели приборов со стороны водителя, за крышкой.

Схема блока предохранителей

Назначение предохранителей в щитке приборов

№ / Наименование	Использование
1	Задние сиденья
2	Задняя розетка для дополнительных устройств
3	Подсветка рулевого колеса
4	Модуль двери водителя
5	Купольные лампы, сигнал поворота со стороны водителя
6	Указатель поворота со стороны водителя, стоп-сигнал
7	Подсветка приборной панели
8	Указатель поворота со стороны пассажира, стоп-сигнал
9	2007-2008: Универсальный домашний пульт 2009-2013: Модуль двери пассажира, разблокировка водителя
10	Блокировка двери с электроприводом 2 (функция разблокировки)
11	Блокировка двери с электроприводом 2 (функция блокировки)
12	Стоп-сигналы, центральный высокий стоп-сигнал
13	Задний климат-контроль
14	Зеркало с электроприводом
15	Блок управления кузовным оборудованием (BCM)
16	Розетки для дополнительных устройств
17	Лампы внутреннего освещения
18	Блокировка двери с электроприводом 1 (функция разблокировки)
19	Развлекательная система для задних сидений
20	Ультразвуковой задний парктроник, откидная дверь с электроприводом
21	Блокировка двери с электроприводом 1 (функция блокировки)
22	Информационный центр водителя (DIC)
23	Задний дворник
24	Охлаждаемые сиденья
25	Модуль сиденья водителя, дистанционная система доступа без ключа
26	Замок двери водителя с электроприводом (функция разблокировки)
Автоматический выключатель
LT DR	Автоматический выключатель стеклоподъемника со стороны водителя
Разъем жгута
LT DR	Соединение ремня безопасности двери водителя
КУЗОВ	Разъем жгута
КУЗОВ	Разъем жгута

Блок предохранителей в центральной приборной панели

Находится под панелью приборов слева от рулевой колонки.

Разъем жгута	Использование
КУЗОВ 2	Разъем жгута проводов 2
КУЗОВ 1	Разъем ремня безопасности 1
КУЗОВ 3	Разъем ремня безопасности 3
HEADLINER 3	Разъем жгута проводов обшивки потолка 3
HEADLINER 2	Разъем ремня безопасности Headliner 2
HEADLINER 1	Разъем ремня безопасности Headliner 1
SEO / UPFITTER	Опция специального оборудования Разъем жгута Upfitter
Автоматический выключатель
CB1	Автоматический выключатель стеклоподъемника со стороны пассажира
CB2	Автоматический выключатель сиденья пассажира
CB3	Автоматический выключатель сиденья водителя
CB4	Заднее раздвижное окно

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№ / Наименование	Использование
1	Правый стоп-сигнал / поворотник прицепа
2	Электронная система управления подвеской, система автоматического регулирования уровня выхлопа
3	Левый стоп-сигнал / поворотник прицепа
4	Органы управления двигателем
5	Блок управления двигателем, управление дроссельной заслонкой
6	Контроллер тормозов прицепа
7	Шайба передняя
8	Датчик кислорода
9	Антиблокировочная система тормозов 2
10	Фонари заднего хода прицепа
11	Фара ближнего света со стороны водителя
12	Блок управления двигателем (аккумулятор)
13	Топливные форсунки, катушки зажигания (правая сторона)
14	Модуль управления коробкой передач (аккумулятор)
15	Автомобильные фонари заднего хода
16	Фара ближнего света со стороны пассажира
17	Компрессор кондиционера
18	Датчики кислорода
19	Органы управления коробкой передач (зажигание)
20	Топливный насос
21	Модуль управления топливной системой
22	Не используется
23	Не используется
24	Топливные форсунки, катушки зажигания (левая)
25	Лампы для трейлерных парков
26	Парковочные фонари со стороны водителя
27	Парковочные фонари со стороны пассажира
28	Противотуманные фары
29	Звуковой сигнал
30	Фара дальнего света со стороны пассажира
31	Дневные ходовые огни (ДХО)
32	Фара дальнего света со стороны водителя
33	Дневные ходовые огни 2
34	Люк
35	Система зажигания ключа, система защиты от кражи
36	Стеклоочиститель
37	Использование оптимизатора SEO B2 (аккумулятор)
38	Электрические регулируемые педали
39	Климат-контроль (аккумулятор)
40	Система подушек безопасности (зажигание)
41	Усилитель
42	Аудиосистема
43	Разное (зажигание), круиз-контроль
44 ​​	Не используется
45	Система подушек безопасности (аккумулятор)
46	Комбинация приборов
47	Коробка отбора мощности
48	Дополнительный климат-контроль (зажигание) Зеркало компаса и температуры
49	Центральный высокий стопорный фонарь (CHMSL)
50	Задний обогреватель
51	Зеркала с подогревом
52	SE0B1 Upfitter Usage (аккумулятор)
53	Прикуриватель, розетка для аксессуаров
54	Реле компрессора с автоматическим регулированием уровня SEO Upfitter Usage
55	Климат-контроль (зажигание)
56	Модуль управления двигателем, вторичный топливный насос (зажигание)
Предохранители J-Case
57	Вентилятор охлаждения 1
58	Не используется
59	Антиблокировочная тормозная система для тяжелых условий эксплуатации
60	Вентилятор охлаждения 2
61	Антиблокировочная тормозная система 1
62	Стартер
63	Шпилька 2 (тормоза прицепа)
64	Электроцентр с левой шиной 1
65	Не используется
66	Система омывателя лобового стекла с подогревом / Не используется
67	Система полного привода / раздаточная коробка
68	Шпилька 1 (питание от аккумуляторной батареи разъема прицепа) (требуется дополнительный предохранитель -40A)
69	Электротехнический центр средней шины 1
70	Вентилятор климат-контроля
71	Не используется
72	Электроцентр с левой шиной 2
Реле
FAN HI	Охлаждающий вентилятор High Speed ​​
FAN LO	Низкая скорость охлаждающего вентилятора
FAN CNTRL	Управление охлаждающим вентилятором
HDLP LO / HID	Фара ближнего света
FOG LAMP	Передние противотуманные фары
A / C CMPRSR	Компрессор кондиционера
STRTR	Стартер
PWR / TRN	Трансмиссия
FUEL PMP	Топливный насос
PRK LAMP	Стояночные огни
REAR DEFOG	Задний обогреватель
RUN / CRNK	Переключаемое питание

Блок предохранителей в дополнительном моторном отсеке гибридного двигателя

Блок предохранителей находится в моторном отсеке в передней части автомобиля.

Блок предохранителей в дополнительном двигательном отсеке гибридного автомобиля

№ / Наименование	Использование
1	ACPO (только внедорожник)
2	ВЕНТИЛЯТОР BECM
3	ACCM
4	КАБИНА HTR PMP
5	ПУСТО
6	ОХЛАЖДАЮЩИЙ НАСОС
7	EPS
8	Модуль управления приводным двигателем / генератором 1
9	Модуль управления приводным двигателем / генератором 2
10	BECM
Предохранители J-Case
ВЕНТИЛЯТОР 1	Вентилятор охлаждения 1
TRANS PUMP	Вспомогательный насос трансмиссионной жидкости
ВЕНТИЛЯТОР 2	Вентилятор охлаждения 2
CAB HTR PMP	Насос обогревателя кабины
Реле
КАБИНА HTR НАСОС	Насос отопителя кабины
ОХЛАЖДАЮЩИЙ НАСОС	Насос охлаждающей жидкости
FAN LOW	Реле низкой скорости охлаждающего вентилятора
FAN MID 1	Охлаждающий вентилятор Mid 1
FAN HI	Реле высокой скорости охлаждающего вентилятора
FAN MID 2	Охлаждающий вентилятор Mid 2
FAN CNTRL	Управление охлаждающим вентилятором

Chevrolet Niva Руководство по эксплуатации и техническому обслуживанию PDF скачать бесплатно

Шевроле Нива с бензиновыми двигателями 2001 г. , рестайлинг с 2009 г., (EURO3 / EURO4): руководства по ремонту, электрические схемы, инструкции по эксплуатации, руководства по эксплуатации, каталог запчастей

См. Также:

• Chevrolet Malibu Руководство по эксплуатации, ремонту и ремонту PDF
• Chevrolet Monte Carlo Сервисное обслуживание, инструкции по эксплуатации и техническому обслуживанию PDF

Название	Размер файла	Ссылки для скачивания
Схема электрических соединений Шевроле Нива [JPG]	421kb	Загрузить
Руководство по эксплуатации MMS Chevrolet Niva [PDF]	1.1Мб	Загрузить
«Шевроле Нива» Руководство по эксплуатации и техническому обслуживанию [PDF]	10.5Mb	Загрузить
Руководства по обслуживанию, ремонту и ремонту Шевроле Нива (со схемами электропроводки) [PDF]	114. 6kb	Загрузить

Этот мощный автомобиль по праву занял первое место в списке самых продаваемых российских внедорожников в период с 2004 по 2008 год.В производстве этого автомобиля задействован автомобильный производитель GM-AvtoVAZ. Ведь даже сегодня внедорожник приятно удивляет своей мягкой ездой, предсказуемой и очень комфортной управляемостью, техническим совершенством и высочайшей выносливостью. И его внешний вид давно стал классическим дизайнерским решением для автомобилей своего класса. Неудивительно, что большое количество автомобилистов и профессионалов хотели бы обзавестись хорошим руководством для разрешения любых спорных ситуаций, так или иначе связанных со знаменитым внедорожником.

Руководство по ремонту Шевроле Нива предназначено в помощь мастерам, а также любителям различного уровня подготовки. Пособие по эксплуатации, обслуживанию, диагностике и ремонту внедорожников Шевроле Нива, выпускаемых с 2001 года с учетом модификации 2009 года. Эти автомобили комплектуются бензиновыми двигателями ВАЗ-2123 (ЕВРО 3 и ЕВРО 4).

Предлагаемая Шевроле Нива инструкция получилась подробной и очень качественно иллюстрированной и станет важнейшим источником исчерпывающей информации об автомобиле и поможет водителю проверить свои силы в успешно применяемой деятельности.Вся информация представлена ​​четко и точно, чтобы читатель мог самостоятельно справиться с различными ремонтными ситуациями.

В руководство включен полный каталог запчастей внедорожника, есть глава по технике безопасности в процессе работы с автомобилем, дан обзор устройства Шевроле Нива , чтобы водитель мог получить полную картина работы и взаимодействия компонентов автомобиля.

Инструкция по эксплуатации Шевроле Нива подскажет единственно верное решение в сложных ситуациях в гараже или на дороге, а раздел обслуживания внедорожника научит пользователя правильно ухаживать за автомобилем, предотвращая опасные ситуации на дороге. .Чтобы разобраться в электрооборудовании внедорожника, нужно вникнуть в электрические схемы Шевроле Нива, которые также приведены.

Для всех ответственных автомобилистов и мастеров инструкция по эксплуатации содержит полезные инструкции и четкие пошаговые инструкции по настройке, диагностике и ремонту Шевроле Нива , чтобы даже новичок мог справиться с рядом проблем. самостоятельно, не тратя зря время и деньги.

Шевроле Нива справочная информация

Шевроле Нива — компактный внедорожник, массово производившийся в России с 2002 по 2020 год.

Этот автомобиль дебютировал в 2001 году как Лада Нива или ВАЗ-2123, но под оригинальным названием им удалось выпустить лишь небольшую партию автомобилей. Из-за отсутствия средств на запуск серийного производства АвтоВАЗ был вынужден привлечь инвесторов — концерн General Motors и Европейский банк реконструкции и развития. В июне 2001 года было создано совместное предприятие, в октябре того же года началось строительство завода. А в сентябре 2002 года стартовал серийный выпуск внедорожников, но уже под названием Chevrolet Niva .

Внедорожник оснащался бензиновым двигателем объемом 1,7 литра мощностью 80 л. с., работающий в паре с пятиступенчатой ​​механической коробкой передач. Все автомобили имели постоянный полный привод с блокировкой межосевого дифференциала и понижающей передачей.

В 2006-2008 годах выпускалась версия FAM1 с двигателем Opel 1.8 мощностью 125 л.с. с., но дальнейшего развития проект не получил.

После рестайлинга в 2009 году Chevrolet Niva получила обновленный дизайн, изобретенный итальянской компанией Bertone.В дальнейшем компания добавила новые опции в оснащение модели: подушки безопасности, АБС, медиасистему и так далее.

В 2020 году цены начинались от 695000 рублей за автомобиль в упрощенной комплектации SL с одной подушкой безопасности и АБС. Внедорожник в версии L (электрические стеклоподъемники, электрические зеркала заднего вида, центральный замок, аудиоподготовка, иммобилайзер) стоил 726 000 рублей.

В конце 2019 года АвтоВАЗ выкупил у своего партнера, американского концерна General Motors, половину акций СП GM-АвтоВАЗ, став единственным владельцем завода.Летом 2020 года внедорожнику было присвоено имя Lada Niva , а вскоре после рестайлинга модель была переименована в Lada Niva Travel .

Шевроле Нива

Внимание! Нажимая на ссылку «скачать» вы соглашаетесь, после прочтения удалите загруженный файл со своего компьютера. Весь контент на сайте Carmanualsclub.com взят из бесплатных источников и также распространяется свободно. Если вы являетесь автором этого материала, то, пожалуйста, свяжитесь с нами, чтобы предоставить пользователям приятную и удобную альтернативу, после прочтения купив качественный «оригинал» напрямую у издателя.Администрация сайта не несет ответственности за противоправные действия и любой ущерб, причиненный правообладателям.

Схема блока предохранителей Chevrolet S-10 (1994-2004)

сборочного конвейера стеклоочистителя

A	Электрические дверные замки, сиденье с электроприводом, поясничное сиденье с электроприводом, дистанционный вход без ключа
B	Электрические стеклоподъемники, люк Mo. dwle / Мотор
1	Стоп-сигналы, аварийные фонари, звуковой сигнал, центральное высоко установленное реле стоп-сигнала, центральный высокий стоп-сигнал
2	Купольные фары, грузовые фары, косметическое зеркало с визором, прикуриватель, лампа внутреннего зеркала заднего вида, лампы верхней консоли, лампа перчаточного ящика, рожки, реле звукового сигнала, IP-лампы вежливости, внешнее зеркало заднего вида с электроприводом, электродвигатель разблокировки подъемного стекла, Входной модуль с подсветкой
3	Стояночные огни, лампы номерного знака, модуль раздаточной коробки с электроприводом переключения передач, лампа под капотом, задний дворник, реле противотуманных фар, лампа дверного переключателя, лампа пепельницы, выключатель фар
4	Реле компрессора кондиционера, модуль звуковой сигнализации кластера, катушка реле DRL, контрольная лампа полного привода, модуль DRL, таймер заднего стекла, модуль управления раздаточной коробкой, зажигание, резервное зажигание SIR, зажигание RKE, датчик топлива Модуль
5	Нагреватель датчика кислорода, рециркуляция выхлопных газов, датчик кулачка, CANN. Продувка, соленоид вентиляции адсорбера, датчик массового расхода воздуха, датчик распредвала
6	Электродвигатель вентилятора, электродвигатель температурной дверцы, высокая катушка реле вентилятора
7	Силовые вспомогательные розетки, диагностическая ссылка
8	Обогрев заднего стекла
9	Аккумулятор PCM / VCM, топливный насос
10	PCM / VCM Зажигание, форсунки, датчик кривошипа, модуль привода катушки
11	Радио, лампа внутреннего зеркала заднего вида, лампы для чтения на потолочной консоли, задний дворник, задний омыватель, дисплей на потолочной консоли
12	Антиблокировочная тормозная система, VCM IGN-3
13	Часы, радио, аккумулятор, проигрыватель компакт-дисков
14	Питание батареи компрессора кондиционера
15	Дневные ходовые огни, противотуманные фары, реле противотуманных фар
16	Указатели поворота и задние фонари, соленоид блокировки переключения передач тормоза и коробки передач
17	Шайба лобового стекла, мотор
18	–
19	Раздаточная коробка с электроприводом
20	Сигнал кривошипа, модуль подушки безопасности
21	–
22	Модуль подушки безопасности
23	Подсветка кластера, радиоосвещение, лампа обогрева. Подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, подсветка переключателя заднего стеклоочистителя, подсветка переключателя заднего обогревателя, подсветка переключателя подъемного стекла, подсветка потолочной консоли
24	PRNDL Power, 4L60E Автоматическая коробка передач

Руководство по ремонту Corvette

Chevy Corvette долгое время был популярным спортивным автомобилем. Он широко известен своими характеристиками, двухместным дизайном и уникальным внешним видом. Независимо от того, являетесь ли вы давним энтузиастом Corvette или новичком в автомобиле, вы хотите, чтобы он работал бесперебойно.Здесь вы найдете все виды руководств, которые вам понадобятся для поддержания вашего автомобиля в отличной форме, в том числе руководство по обслуживанию Chevrolet Corvette на каждый год выпуска Corvette.

Chevy впервые представил Corvette в 1953 году на GM Motorama и был стильным кабриолетом, который быстро стал фаворитом поклонников. Свое название машина получила от небольшого высокоманевренного военного корабля. Оригинальная версия была представлена ​​только в культовой белой цветовой гамме кузова и красной внутренней цветовой гамме.

В 1954 году они представили несколько новых цветовых вариантов, а мощность двигателя мощностью 150 л.с. была увеличена до 155 л.с.В 1955 году они также выпустили вариант с трехступенчатой ​​механической коробкой передач, что сделало Corvette более доступным. Второе поколение выпускалось только в 1963 году, через 10 лет после появления первого поколения.

Эта версия имеет более европейский стиль и даже поставляется со скрытыми фарами, которые всплывают при включении. До 1967 года в этой версии было несколько других незначительных модификаций. Третье поколение дебютировало в 1968 году и просуществовало до 1982 года, 14 лет спустя.За это время произошло много различных изменений, включая конец кабриолета Corvette в 1975 году, который в конечном итоге вернется в 1986 году.

Четвертое поколение было выпущено в 1986 году с новой рамой с меньшим периметром и элементами управления из кованого алюминия. рычаги, рулевое управление с реечной передачей и скользким внешним видом. 1991 год кажется первым крупным рестайлингом с 1984 года с внешним видом ZR-1 как в вариантах купе, так и в вариантах кабриолета.

Chevy Corvette пройдет еще 2 поколения до 2014 года, когда появится 7-е, самое последнее поколение.Эта изящная современная версия спортивного автомобиля была разработана для гораздо большей скорости, имела новый дизайн интерьера и гораздо больше внимания к деталям.

Для любого любителя Corvette безупречный уход за автомобилем — необходимость. Будь то классическая модель или более новая версия, вы не хотите, чтобы ваша машина изнашивалась. Именно поэтому мы предоставляем руководства по ремонту и обслуживанию Chevrolet Corvette для каждой модели. Потому что мы считаем, что у вас всегда должно быть подходящее руководство для вашего автомобиля.

P0267 Код DTC для Chevrolet Cruze

P0267 Код DTC для Chevrolet Cruze | EngineDTC.ком Технические характеристики двигателя Шевроле Круз:

Тип двигателя:	Многоцилиндровый двигатель
Тип цилиндра:	V-образный двигатель
Двигатель Процесс впуска воздуха:	Двигатель с наддувом

Ваша система управления двигателем Chevrolet Cruze обнаруживает проблему, компьютер сохраняет диагностическую информацию. код P0267 в своей памяти. Чтобы выяснить, что не так с вашим автомобилем, вы должны сначала извлечь код неисправности P0267 для Chevrolet Cruze.

Также чрезвычайно важно хорошее заземление. P0267 Проблема с двигателем Шевроле Круз, потому что наличие напряжения на жгуте панели не заставит панель работать, если есть плохое соединение с массой. Поскольку комбинация приборов установлена ​​в пластмассовой панели, для замыкания цепи питания обычно требуется отдельный провод заземления или цепь заземления через жгут проводов. Снова обратитесь к схеме подключения, чтобы найти путь заземления, а затем проверьте его омметром.Не используйте контрольную лампу с автономным питанием, потому что она не может измерить сопротивление (любое сопротивление снизит напряжение в цепи).

P0267 Chevrolet Cruze DTC Значение

п.	Кодекс трансмиссии — Проблема связана с двигателем, трансмиссией и выхлопными системами.
0	SAE — общий
2	Компьютерные и вспомогательные выходы
6	Цепь выхода скорости автомобиля
7	Система круиз-контроля — слишком высокий разгон автомобиля

Первоначальная многоступенчатая система отключала противоположные пары цилиндров, что позволяло двигателю иметь три различных конфигурации и смещения. P0267 Код Chevrolet Cruze содержит сложную диагностическую процедуру, включая отображение кодов неисправностей двигателя на дисплее кондиционера. Однако система была проблемной, ее неправильно понимали клиенты, а ряд непредсказуемых сбоев привел к быстрому отказу от технологии.

Вы также можете проверить другие модели автомобилей Chevrolet:

Перечисленные модели Chevrolet предоставят информацию о коде неисправности P0267.

Chevrolet Silverado, GMC Sierra (2007-2013) Схема предохранителей

900 11 48 R8 9221 6 Фара (дальний свет) 922 922 Насос омывателя (задний)

1	10	Бензин: правый стоп-сигнал / указатель поворота (проводка прицепа), дополнительный блок управления кузовом (XBCM)
2	—	—
3	30	—
4	10	Левый стоп-сигнал / поворотник (проводка прицепа), дополнительный модуль управления кузовом (XBCM)
5	15	Дизель: датчик массового расхода воздуха (MAF) / температуры воздуха на впуске (IAT)
	15	Бензин: центральный последовательный впрыск топлива (Central SFI) (4. 3 л), улавливание паров топлива (EVAP), электромагнитный клапан продувки адсорбера (4,8 л / 5,3 л / 6,0 л / 6,2 л), датчик массового расхода воздуха (MAF) / температуры воздуха на впуске (IAT) (4,8 л / 5,3 л / 6,0 л / 6,2 л), масляный коллектор подъемника клапана (VLOM) в сборе (5,3 л / 6,0 л / 6,2 л), реле охлаждающего вентилятора (низкая скорость) (HP2)
6	15	Бензин: Модуль управления двигателем (ECM ), Улавливание паров топлива (EVAP), электромагнитный клапан кошелька адсорбера (4,3 л), датчик массового расхода воздуха (MAF) / температуры воздуха на впуске (IAT) (4,3 л)
7	10	Дизель: правый останов прицепа / Фонарь поворота (проводка прицепа), дополнительный модуль управления кузовом (XBCM)
	15	Бензин: Встроенный модуль управления тормозами прицепа
8	15	Насос омывателя лобового стекла
9	15	Дизель (2007-2011): Модуль управления свечами накаливания (GPCM), подогреватель топлива
	10	Бензин: с подогревом Датчики кислорода
10	25	Электронный блок управления тормозом (EBCM)
11	10	Проводка прицепа, резервная сигнализация
12	20	Фара (левый ближний свет)
13	10	Модуль управления двигателем (ECM)
14	20	Бензин: топливная форсунка (2, 4, 6, 8), катушка зажигания (2, 4, 6, 8 )
	25	Дизель (2007-2010): Модуль управления двигателем (ECM)
	30	Дизель (2011-2013): Модуль управления двигателем (ECM)
15	15	Бензин: Модуль управления трансмиссией (TCM), Электромагнитный клапан вентиляции адсорбера (EVAP), автоматическая коробка передач
	15	Дизель: Модуль управления трансмиссией (TCM), привод переднего ведущего моста, модуль управления свечами накаливания le (2012-2013)
16	10	Задние фонари
17	20	Фара (правый ближний свет)
18	10	Муфта компрессора кондиционера
19	10	Бензин: подогреваемые датчики кислорода
	15	Дизель: Модуль управления двигателем (ЕСМ), модуль датчика восстановителя
20	15	Бензин: Модуль управления трансмиссией (TCM ), Электромагнитный клапан переключения передач 1-2 (SS), электромагнитный клапан переключения передач 2-3 (SS), электромагнитный клапан переключения передач 3-2 (SS), электромагнитный клапан муфты гидротрансформатора (TCC), широтно-импульсная модуляция муфты гидротрансформатора (TCC PWM ) Электромагнитный клапан, датчик входной скорости (ISS), привод переднего ведущего моста, автоматическая коробка передач, приводной двигатель генератора Модуль инвертора мощности
21	20	2007-2010: топливный насос и датчик в сборе — передний, топливо Насос
	25	2011-2013: Топливный насос и датчик в сборе — передний, топливный насос
22	20	Бензин: Модуль управления топливной системой (FSCM) (кроме 4. 3L)
	15	Дизель: Встроенный модуль управления тормозами прицепа
23	—	—
24	—	—
25	20	Бензин ( кроме 4,3 л): топливная форсунка (1, 3, 5, 7), катушка зажигания (1, 3, 5, 7)
	20	Бензин (4,3 л): модуль управления зажиганием (ICM)
26	15	Электропроводка прицепа
27	15	Фонарь освещения (левый), габаритный фонарь (левый), стояночный / поворотный (левый), задний / стоп-сигнал и указатель поворота (левый) , Габаритные огни (слева), габаритные огни на крыше
28	15	Габаритный фонарь (правый), стояночный / поворотный (правый), задний / стоп-сигнал и указатель поворота (правый), габаритный фонарь (правый) ), Габаритные огни (правые), габаритный фонарь (задняя дверь)
29	15900 14	Передние противотуманные фары
30	15	Звуковой сигнал
31	10	Фара (правый дальний свет)
32	15	Предохранитель: «34»
33	10	Фара (левый дальний свет)
34	15	Предохранитель: «12», «17»
35	30	Модуль люка на крыше, реле маяка на крыше
36	2	Выключатель зажигания, модуль защиты от кражи (TDM)
37	25	Реле платы управления стеклоочистителями
38	30	Реле аварийного освещения на крыше автомобиля
39	15	Реле PARK ENABLE PCB, ЭЛЕКТРОННЫЕ РЕГУЛИРУЕМЫЕ ПЕДАЛИ Реле печатной платы
40	10	Модуль управления HVAC
41	10	Модуль датчиков и диагностики надувных подушек безопасности (SDM), индикатор включения / выключения надувной подушки безопасности пассажира, переключатель отключения модуля надувных подушек безопасности
42	30	Усилитель звука
43	15	Цифровой радиоприемник, радио, управление аудиосистемой на задних сиденьях (RSA), модуль звуковой сигнализации
44 ​​	10	Вспомогательный блок управления кузовным оборудованием (XBCM), выключатель стоп-сигнала, модуль управления переключением раздаточной коробки , Модуль управления тормозами прицепа, Модуль шлюза последовательных данных (SDG)
45	15	—
46	15	Модуль системы присутствия пассажира надувных подушек безопасности (PPS), Модуль датчиков и диагностики надувных подушек безопасности (SDM), Датчик опрокидывания транспортного средства (ASF)
47	—	—
10	Модуль управления кузовным оборудованием (BCM), комбинация панели приборов (IPC)
49	15	Вспомогательный модуль управления кузовным оборудованием (XBCM), реле отбора мощности (PTO), реле хода (TP2 ), Контрольная лампа безопасности, датчик наклона автомобиля, датчик удара автомобиля
50	10	Комбинация приборной панели (IPC), внутреннее зеркало заднего вида (ISRVM), блок управления модулем рулевого колеса с подогревом
51	15	Центральный высокий стоп-сигнал (CHMSL)
52	30	Обогрев заднего стекла
53	15	Наружные зеркала заднего вида (обогреватель)
54	15	Вспомогательный Модуль управления кузовным оборудованием (XBCM), контрольная лампа безопасности, датчик наклона автомобиля, датчик удара автомобиля
55	20	Розетка для дополнительных устройств (I / P 1) , Разъем канала передачи данных (DLC)
56	10	—
57	10	Приводы температуры воздуха, привод режима, привод рециркуляции
58	15	Модуль управления двигателем (ECM), реле топливного насоса (вторичное), модуль управления расходом топливного насоса (кроме 4. 3L), электронный блок управления тормозом (EBCM), модуль управления топливной системой (дизель)
59	40	Бензин: реле охлаждающего вентилятора (низкая скорость)
60	40	—
61	60	Электронный модуль управления тормозом (EBCM)
62	40	Бензин: Реле охлаждающего вентилятора (высокая скорость)
63	40	Электронный модуль управления тормозом (EBCM )
64	40	Стартер
65	30	Тупая обрезка проволоки, встроенное управление тормозами прицепа
66	60	Блок предохранителей
67	30	—
68	60	Нагреватель растворителя для омывателя лобового стекла
69	30	Tra Модуль управления переключением передач nsfer, двигатель энкодера раздаточной коробки
70	40	Электропроводка прицепа
71	60	СИДЕНЬЯ ВОДИТЕЛЯ 2, автоматический выключатель PASS SEAT 1, автоматический выключатель PWR REAR WNDW, Автоматический выключатель RT DOORS
72	40	Модуль управления двигателем нагнетателя
73	30	—
74	60	Блок предохранителей
80	10	Дизель: Реле вентилятора охлаждения
81	15	Дизель: Модуль управления коробкой передач (TCM)
Реле
R1	Бензин: Вентилятор охлаждения (высокая скорость)
R2	Бензин: охлаждающий вентилятор (низкая скорость)
R3	—
R4	Бензин: Управление вентилятором охлаждения
	Дизель: Вентилятор охлаждения
R5	Фара (ближний свет)
R6	Передние противотуманные фары
R7	Компрессор кондиционера
Стартер
R9	Модуль управления трансмиссией
R10	Топливный насос
R11	Стояночные фонари
R12	Обогреватель заднего стекла
R13
Необслуживаемые реле
R14	Фонари заднего хода
R15	Центральный высокий стоп-сигнал
R16	Дневные ходовые огни
R17	Насос омывателя (передний)
R18
R19	Звуковой сигнал
R20	Замок задней двери
R21	Блокировка двери с электроприводом
R22	Разблокировка двери с электроприводом
R23
R24	Левый стоп-сигнал прицепа
R25	Правый стоп-сигнал прицепа
R26	Электродвигатель стеклоочистителя (управление)
R27	Стеклоочиститель Двигатель (скорость)

.
