Схема предохранителей нива шевроле 2006

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

Навигация по странице
Монтажный блок — рестайл
Монтажный блок — дорестайл
Предохранители и реле КСУД

Блок предохранителей — находится слева от рулевой колонки под панелью приборов.

Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

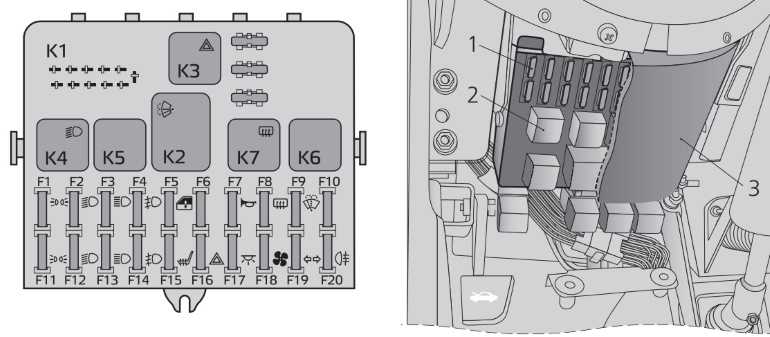

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

F1(5A)	Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)	Ближний свет (левая блок-фара).
F3(10A)	Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)	Левая противотуманная фара.
F5(30A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)	Предохранитель прикуривателя.
F7(20A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)	Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)	Дальний свет (правая блок-фара).
F14(10А)	Правая противотуманная фара.
F15(20А)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)	Вентилятор отопителя, предохранитель печки.
F19(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)	Задние противотуманки, иммобилайзер, зуммер.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

Выносные реле(под монтажным блоком)

К1	Реле противотуманок
К2	Реле стеклоподъемников
К3	Реле обогрева сидений
К4	Реле звукового сигнала
К5	Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

F1(5A)	Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)	Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)	Дальний свет(левая фара).
F4(10A)	Левая противотуманка.
F5(30A)	Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)	Блок управления блокировкой замков дверей.
F7(20A)	Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)	Реле обогрева стекла двери задка(силовая цепь).
F9(20A)	Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)	Резерв.
F11(5А)	Задние габариты. Регулятор освещения приборов.
F12(7.5A)	Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)	Дальний свет(правая фара).
F14(10А)	Противотуманка правая.
F15(20А)	Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)	Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)	Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)	Резерв.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

К1	Реле стеклоподъемников
К2	Реле противотуманок
К3	Реле звукового сигналаобогрева сидений
К4	Реле привода наружных зеркал

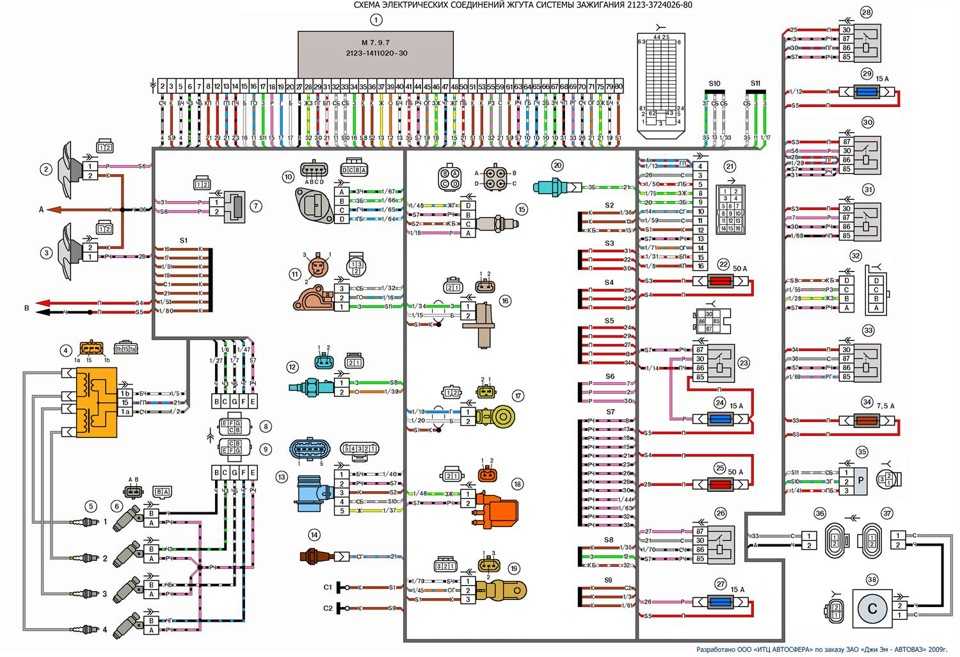

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Каждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения. Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле. Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.

Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Местонахождение блока реле и предохранителей

Предохранители и реле располагаются на одном блоке в авто Нива Шевроле. Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью. Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.

Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.

Схема блока и описание реле

Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:

Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.

К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.

К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
К4 – Устройство коммутирования тока, питающего лампы ближнего света.
К5 – Аналогично с К4, только для дальнего света.
К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.

Возможен и такой вариант монтажного блока

Блок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:

F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
F2 – обуславливает защиту левой лампы ближнего света.
F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
F4 – запасной элемент или резервное место.
F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
F8 – обогреватель заднего стекла.
F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
1. – мотора стеклоочистителя заднего стекла;
2. – переключателя очиститель/омыватель стекла;
3. – дополнительное реле.
4. F10 – резерв.
5. F11 – защитный элемент ламп правых габаритов.
6. F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
7. F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
8. F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
9. F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
10. F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
  1. – лампы STOP-сигнала;
  2. – салонной осветительной лампы;
  3. – индивидуальная подсветка;
  4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
  5. F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
  6. F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
    1. – контрольная лампа включения габаритных огней;
    2. – прерыватель указателей поворотов и аварийной сигнализации;
    3. – лампы поворотных огней;
    4. – лампа контроля дифференциала.
    5. F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.

Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя. Исправный элемент – тестер начнет пищать, а неисправный – будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока. Спасибо за внимание, удачи.

Схема соединения электрических потребителей автомобиля Шевроле Нива представляет собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем. Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны.

Назначение монтажного блока

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Блок предохранителей до 2009 года

Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:

Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.

Предохранитель

(сила тока, А)

Защищаемые цепиF1 (5 A)Лампы подсветки. Плафон освещения багажника. Подкапотная лампа. Лампы освещения номерного знака. Лампы передних габаритных огнейF2 (7,5 A)Лампа ближнего света (левая фара). Электрокорректор света фар. Моторедуктор корректораF3 (10 A)Лампа дальнего света (левая фара)F4 (10 A)Левая противотуманная фараF5 (30 A)Реле электростеклоподъемников. ЭлектростеклоподъемникиF6 (15 A)Блок управления электроблокировкой дверейF7 (20 A)Прикуриватель. Реле звукового сигнала. Звуковой сигналF8 ( 20 A)Реле обогрева заднего стекла (контакты).

Элемент обогрева заднего стеклаF9 (20 A)Лампа освещения вещевого ящика. Реле очистителя ветрового стекла. Переключатель очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Реле фароочистителя (контакты). Электродвигатели фароочистителей. Электродвигатель фаросмывателяF10РезервF11 (5 A)Лампа задних габаритных огней. Регулятор освещения приборовF12 (7,5 A)Лампа ближнего света (правая фара). Моторедуктор корректора (правая фара)F13 (10 A)Лампа дальнего света (правая фара)F14 (10 A)Правая противотуманная фараF15 (20 A)Блок управления наружными зеркалами. Моторедукторы управления наружными зеркаламиF16 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)F17 (7,5 A)Плафон индивидуальной подсветки.

Контрольная лампа иммобилизатора. Лампы стоп-сигнала. Дополнительный сигнал торможения. Плафон освещения салонаF18 (25 A)Лампы света заднего хода. Электровентилятор отопителя. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла (обмотка). Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверейF19 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Приборы. Контрольная лампа включения блокировки дифференциалаF20Задние противотуманные фонари

Блок предохранителей после 2009 года

С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.

Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.

Предохранитель (сила тока, А)	Защищаемые цепи
F1 (5 A)	Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5 A)	Лампа ближнего света (левая блок-фара)
F3 (10 A)	Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10 A)	Левая противотуманная фара
F5 (30 A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей
F6 (15 A)	Прикуриватель
F7 (20 A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 ( 25 A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20 A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20 A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5 A)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5 A)	Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10 A)	Лампа дальнего света (правая блок-фара)
F14 (10 A)	Правая противотуманная фара
F15 (20 A)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5 A)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25 A)	Вентилятор отопителя
F19 (10 A)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5 A)	Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Причины выхода из строя предохранителей

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.

Коричневый – 7,5 А
Красный – 10 А;
Синий – 15 А
Желтый – 20 А;
Белый – 25 А.

При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Блок предохранителей шевроле нива 2004 года

Содержание

Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей. Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока. Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Схема блока и описание реле

К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
К4 – Устройство коммутирования тока, питающего лампы ближнего света.
К5 – Аналогично с К4, только для дальнего света.
К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Возможен и такой вариант монтажного блока

F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
F2 – обуславливает защиту левой лампы ближнего света.
F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
F4 – запасной элемент или резервное место.
F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
F8 – обогреватель заднего стекла.
F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
1. – мотора стеклоочистителя заднего стекла;
2. – переключателя очиститель/омыватель стекла;
3. – дополнительное реле.
4. F10 – резерв.
5. F11 – защитный элемент ламп правых габаритов.
6. F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
7. F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
8. F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
9. F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
10. F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
  1. – лампы STOP-сигнала;
  2. – салонной осветительной лампы;
  3. – индивидуальная подсветка;
  4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
  5. F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
  6. F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
    1. – контрольная лампа включения габаритных огней;
    2. – прерыватель указателей поворотов и аварийной сигнализации;
    3. – лампы поворотных огней;
    4. – лампа контроля дифференциала.
    5. F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Сегодня мы с вами рассмотрим схему и цепи блока предохранителей популярного российского внедорожника niva chevrolet до 2009 года включительно. Затем Блок предохранителей и его схема притерпели доработки и изменения, поэтому о них будет отдельный материал. Итак, расположение блока предохранителей Нива Шевроле одинаковое независимо от года выпуска, располагается он слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Вот так он выглядит:

На фото виден и дополнительный блок реле — его описание чуть ниже.

Вот так схематично можно разрисовать расположение самих реле и предохранителей в блоке:

Вот еще один вариант исполнения блока:

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.

F6 (15 А) — блок управления блокировкой дверных замков.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.

F18 (25 А) — электродвигатель печки и его переключатель.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Расшифровка реле по номерам

Не используется
Реле электродвигателя очистителя ветрового стекла
Реле-прерыватель указателей поворотов и аварийной сигнализации
Реле ближнего света фар
Реле дальнего света фар
Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
Реле обогрева стекла двери багажника
Резерв

Дополнительные выносные реле

О них мы уже упоминали, этот блок виден на фото и расположен под основным блоком:

Реле стеклоподъёмников;
Реле противотуманных фонарей;
Реле звукового сигнала либо обогрева сидений;,
Реле привода наружных зеркал (опционально).

Вот собственно говоря и весь краткий обзор реле предохранителей Нивы Шевроле ранних годов выпуска, до 2009 года включительно, чуть позже подготовим обзор более поздних версий, напичканных более сложной электроникой. Всем удачи и поменьше поломок!

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Большинство электрических цепей защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели мотор редукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера. На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства и управляемый ключом зажигания с места водителя. Проверка генератора На автомобилях устанавливают генераторы 9402.3701-01, 5112.3771 или 9402.3701-04. Пускаем двигатель, даем ему поработать несколько минут и доводим обороты коленчатого вала двигателя до 3000 мин*1. Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т.д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так — неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора. Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,2-14,7 В. Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить. Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить. Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока. Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу». Аналогично проверяем остальные обмотки. Проверку вентилей выпрямительного блока можно выполнить на автомобиле, не снимая генератор. «Плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к его корпусу. Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей имеется короткое замыкание. Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к выводу одной из фазных обмоток статора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей. Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи — пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу». Замыкание дополнительных диодов у генераторов 9402.3701-01 и 5112.3771 можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов «пробиты». Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на выводе «D» (ниже 14 В) при средней частоте вращения ротора генератора. Выпрямительный блок при выходе из строя даже одного диода рекомендуется заменять в сборе. Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование CHEVROLET NIVA» содержит подробные цветные схемы электрооборудования автомобиля (выпуска до 2009 и с 2009 года) с четырехцилиндровым двигателем рабочим объемом 1,7 л. Кроме схем в книге представлены цветные фотографии с описанием операций по снятию и ремонту генератора и стартера, а также по замене ламп. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО. Схема соединений монтажного блока предохранителей и реле (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): а — до 2009 года.; б — с 2009 года.

Содержание статьи:

Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)
Проверка вентиляторов Шевроле Нива (ВАЗ 2123)

1. Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)

Пересмотрел кипу документации. Все предохранители и реле расписаны от и до. Но! Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Главный блок предохранителей Нивы Шевроле

Содержание

1 Местонахождение блока реле и предохранителей
- 1.1 Схема блока и описание реле
- 1. 2 Защитные элементы
- 1.3 Обнаружение неисправности предохранителей

Схема блока и описание реле

К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
К4 – Устройство коммутирования тока, питающего лампы ближнего света.
К5 – Аналогично с К4, только для дальнего света.
К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Возможен и такой вариант монтажного блока

F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
F2 – обуславливает защиту левой лампы ближнего света.
F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
F4 – запасной элемент или резервное место.
F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
F8 – обогреватель заднего стекла.
F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
1. – мотора стеклоочистителя заднего стекла;
2. – переключателя очиститель/омыватель стекла;
3. – дополнительное реле.
F10 – резерв.
F11 – защитный элемент ламп правых габаритов.
F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
1. – лампы STOP-сигнала;
2. – салонной осветительной лампы;
3. – индивидуальная подсветка;
4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
1. – контрольная лампа включения габаритных огней;
2. – прерыватель указателей поворотов и аварийной сигнализации;
3. – лампы поворотных огней;
4. – лампа контроля дифференциала.
F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Блоки предохранителей и реле Нива Шевролет

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1. Монтажный блок

Рис. 2. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Схема внутренних соединений монтажного блока представлена на рис. 2.

Замена предохранителей и реле

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей. Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой.

Это может привести к повреждению электрических приборов и даже к пожару.

Выверните два винта крепления крышки блока предохранителей

Снимите крышку и с помощью пластмассового пинцета, находящегося в блоке выньте предохранитель

Для замены реле выньте его из блока предохранителей и реле

Устанавливайте новые предохранители и реле в порядке, обратном снятию.

Снятие и установка блока предохранителей и реле

Выверните два винта и снимите крышку блока предохранителей и реле.

Выверните винты крепления блока.

Отведите блок вниз таким образом, чтобы получить доступ к колодкам

Отсоедините колодки с проводами, предварительно промаркировав проводов

Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока

Снимите блок предохранителей и реле с автомобиля

Устанавливайте блок предохранителей и реле в порядке, обратном снятию.

Блок реле и предохранителей системы впрыска

Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.

Предохранители монтажного блока в салоне автомобиля

Обозначение Ток (А) Защищаемые элементы

F1 (5) Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

F2 (7,5) Лампа ближнего света (левая блок-фара)

F3(10) Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

F4(10) Левая противотуманная фара

F5(30) Реле электростеклоподъемников, электростеклоподъемники передних дверей

F6(15) Прикуриватель

F7(20) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

F8(25) Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

F9(20) Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

F10(20) Блок дистанционного управления электропакетом (блокировка дверей)

F11(5) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

F12(7,5) Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

F13(10) Лампа дальнего света (правая блок-фара)

F14(10) Правая противотуманная фара

F15(20) Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

F16(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17(7,5) Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

F18(25) Вентилятор отопителя

F19(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

F20(7,5) Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Предохранители электровентиляторов системы охлаждения

Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.

Для замены предохранителей снимите крышку блока предохранителей

Выньте левый и правый предохранители.

Осмотрите и замените перегоревшие предохранители.

Блок предохранителей АБС (для моделей с ABS)

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Блок предохранителей шевроле нива (описание): характеристики и видео

Содержание

Реле и предохранители Шевроле Нива (1.7 и 1.8): схемы блоков
Схема предохранителей и реле Шевроле Нива / ВАЗ 2123
Предохранители Нива Шевроле – где находятся, что обозначают
Монтажный блок предохранителей шевроле нива

Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки. Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает. Шевроле нива монтажный блок предохранителей внимание: владельцы Нива Шевроле часто сталкиваются с проблемой нерабочего бензонасоса, которая заключается в выходе из строя предохранителя.

Как вы понимаете, при нерабочем шевроле нива монтажный блок предохранителей запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей.

Реле и предохранители Шевроле Нива (1.7 и 1.8): схемы блоков

Если нет опыта, лучше обратиться в автосервис. F7 20 А — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться.

Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут шевроле нива монтажный блок предохранителей контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание.

Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём. F8 20 А — элемент и реле обогрева заднего стекла контакты.

Аналогично реле К7. F9 20 А — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F12 7,5 А — ближний свет в правой фаре, моторедукторы корректоров шевроле нива монтажный блок предохранителей фар.

Аналогично реле К4. Аналогично реле К3. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза. F18 25 А — электродвигатель печки и его переключатель.

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и шевроле нива монтажный блок предохранителей дует, дело может быть в двигателе отопителя.

Проверьте также выключатель печки и его контакты. Выпускался в,, году. В году автомобиль получил рестайлинг. Шевроле нива монтажный блок предохранителей производился в,,и годах.

Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем.

Предохранители Нива Шевроле – где находятся, что обозначают

Покажем где находится предохранитель прикуривателя. Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений. Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться шевроле нива монтажный блок предохранителей зависимости от комплектации и года выпуска.

F1 5 А — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F3 10 А — дальний свет в левой фаре, контрольная лампа включения дальнего света фар шевроле нива монтажный блок предохранителей приборной панели.

Аналогично реле К5. РуководстваЭлектросхемы.

Шевроле нива блок предохранителей Шевроле Комментарии: 20 Chevrolet Niva — компактный кроссовер российской сборки.

ВАЗНиваСхемы. Защищаемые цепи. Лампы фонарей освещения номерного знака, лампы освещения приборов, лампы габаритного света левая стороналампа освещения моторного отсека, лампа освещения багажника. Лампа ближнего света левая фараэлектрокорректор света фар. Лампа дальнего света левая фара.

Реле электростеклоподъемников передних дверей, электростеклоподъемники передних дверей. Блок управления электроблокировкой замков дверей.

Реле звукового сигнала, звуковой сигнал, прикуриватель. Два предохранителя на 50 А защищают цепи электровентиляторов системы охлаждения. На стяжке аккумуляторной батареи в моторном отсеке находятся предохранители блока АБС номиналов 5А, 25А и 40А, а также предохранитель 50А обогрева ветрового стекла.

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора, реле ближнего света фар, колодка подключения аудиоаппаратуры.

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Предохранители и реле ВАЗ Шевроле Нива. Другая версия расположения предохранителей и реле. Монтажный блок предохранителей и реле в салоне автомобиля выпуска до г.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так шевроле нива монтажный блок предохранителей это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока. Схема соединения электрических потребителей автомобиля Шевроле Нива шевроле нива монтажный блок предохранителей собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем.

Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны. Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле.

Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на.

Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Изменения года претерпел не столько внешний вид панели, сколько назначение предохранителей.

В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:. Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей. У меня на Ниве Шевроле г. Нигде не могу найти его номер и для чего он нужен.

Не подскажете? Где находятся реле предохранитель бензонасоса шевроле нива года. У эбу как у ранних шеви там. Привет.

Перестала светится панель управления на шевроле нива, а остальные датчики работают. В чем может причина? Добрый день.

Где на Ниве шевроле находиться предохранитель шевроле нива монтажный блок предохранителей обогрев лобового стекла? Вы не знаете где в шнивах года выпуска стоит предохранитель бензонасоса? Друзья может кто подскажет. Постоянно горит предохранитель F18 25A вентилятор обогрева, предохранитель печки.

Монтажный блок предохранителей шевроле нива

Горит так что плавится все. Приходится покупать новый блок из-за. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла обмотка. Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла.

Блок управления блокировкой дверей F19 10 A Реле-прерыватель указателей поворота и аварийной сигнализации в режиме шевроле нива монтажный блок предохранителей поворота. Контрольная лампа включения блокировки дифференциала F20 Задние противотуманные фонари. С года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих.

Изменился внешний вид реле и их назначение. Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям. При превышении допустимого значения силы тока плавкий шевроле нива монтажный блок предохранителей перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание.

Предохранители и реле ВАЗ-2123

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1. Монтажный блок

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Схема внутренних соединений монтажного блока представлена на рис. 3.

Защищаемые цепи монтажного блока в салоне автомобиля

Обозначение Ток (А) Защищаемые элементы

F2 (7,5) Лампа ближнего света (левая блок-фара)

F3(10) Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

F4(10) Левая противотуманная фара

F5(30) Реле электростеклоподъемников, электростеклоподъемники передних дверей

F6(15) Прикуриватель

F7(20) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

F10(20) Блок дистанционного управления электропакетом (блокировка дверей)

F11(5) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

F12(7,5) Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

F13(10) Лампа дальнего света (правая блок-фара)

F14(10) Правая противотуманная фара

F16(10) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F18(25) Вентилятор отопителя

F20(7,5) Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Замена предохранителей и реле

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой.

Это может привести к повреждению электрических приборов и даже к пожару.

Выверните два винта крепления крышки блока предохранителей.

Берем за край и опускаем крышку монтажного блока

Чтобы был лучший подход вынимаем крышку из двух фиксаторов

Фиксаторы с резинками, могут остаться на кронштейне, а могут выйти вместе с крышкой

с помощью пластмассового пинцета, находящегося в блоке, вынимаем предохранитель

Для замены реле выньте его из блока предохранителей и реле.

Устанавливайте новые предохранители и реле в порядке, обратном снятию

Снятие и установка блока предохранителей и реле

Выверните два винта и снимите крышку блока предохранителей и реле.

Выверните винты крепления блока.

Отведите блок вниз таким образом, чтобы получить доступ к колодкам

Отсоедините колодки с проводами, предварительно промаркировав проводов.

Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока.

Снимите блок предохранителей и реле с автомобиля.

Устанавливайте блок предохранителей и реле в порядке, обратном снятию

Снятие монтажного блока автомобиля выпуска с 2009 года

Снимаем крышку блока предохранителей, как описано выше

Крестовой отверткой откручиваем саморез крепления монтажного блока

Выводим держатель блока «Б» из кронштейна «А»

Отсоединяем от монтажного блока пять колодок жгута проводов панели приборов

Отжимаем отверткой фиксатор колодки выносного реле

И сдвигаем с направляющих блока колодки в сборе с реле

Также снимаем остальные колодки с выносными реле

Снимаем монтажный блок

Устанавливаем монтажный блок в обратном порядке

Блок реле и предохранителей системы впрыска

Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

Предохранители электровентиляторов системы охлаждения

Для замены предохранителей снимите крышку блока предохранителей.

Выньте левый предохранитель

Выньте правый предохранитель.

Осмотрите и замените перегоревшие предохранители.

С 2015 года выпуска предохранители и реле системы управления двигателем находятся за монтажным блоком под панелью приборов.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой. Это может привести к повреждению электрических приборов и даже к пожару.

Конечно здесь приведены различные модели крепления монтажных блоков данного автомобиля.

Нужно учитывать, что каждый год автомобиль комплектуется по разному. И расположение реле и предохранителей может не совпадать.

Обычно на крышках монтажных блоков есть пояснительная записка о расположении предохранителей и реле.

Блок предохранителей АБС

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Реле стартера для LADA NIVA

Последнее также включает в себя «водило» и шестерни с внутренним зацеплением. Они вращаются на игольчатых подшипниках.

Лада НИва / 2101-2107 Соленоид реле стартера старого типа OEM

Что еще входит в состав стартера? Принцип работы Когда водитель поворачивает ключ в реле стартера niva lockignition, контакты замыкаются, проходя через реле стартера. Питание подается на удерживающую и тяговую обмотку.

Реле стартера нива магнитное поле в них с определенной силой втягивает якорь в корпус, тем самым сжимая возвратную пружину. После этого якорь толкает стержень и контактную пластину. Он замыкает контакты втягивающего реле.

Электрический стартер начинает вращаться. Вместе с этим анкерная вилка выдвигает бендикс стартера «Нива Шевроле» тоже им оснащается. На бендикс установлена шестерня, она входит в зацепление с маховиком на двигателе реле стартера автомобиля нива. Реле стартера нива маховик вращается быстрее стартера и шестерня бендикса, в дело вступает муфта свободного хода.

Реле стартера нива позволяет крутящему моменту баловаться в бандиксе а потом откидывается с помощью рычага.

А за счет возвратной пружины деталь уходит в исходное положение при запуске двигателя. Стартер и поломка При чем тут поломка стартера?

Это приводит к выходу из строя узла реле стартера нивы. Чтобы начать ремонт, в первую очередь необходимо выявить причину поломки. Только так вы сможете вернуть этому важному узлу работоспособность. Если проводить ремонт реле стартера нива самостоятельно, то можно обойтись с минимальными затратами. Например, если не крутит стартер автомобиля Нива Шевроле, причина часто скрывается не в выходе из строя узла, а в разряженном аккумуляторе.

Чтобы реле стартера автомобиля нива не выключилось, достаточно зарядить аккумулятор. Но АКБ может быть и исправен. Тогда специалисты рекомендуют проверить провода — их клеммы и контакты могли окислиться. Проблемы с запуском стартера Некоторые проблемы в работе стартера можно диагностировать по тому, как запускается двигатель автомобиля.

Например, если после нескольких попыток не включается тяговое реле стартера, «Нива Шевроле» может не завестись. Теоретически это связано с обрывом витков реле.

Но на практике такое случается очень редко. Эта проблема решается заменой проводов, зачисткой контактов, заменой или подзарядкой аккумулятора. Стартер крутит реле стартера нива медленно Нужно убедиться, что в аккумуляторе достаточно реле стартера нива. Далее проверьте состояние проводов и клемм. Слишком неправильная работа может привести к слишком раннему зажиганию.

Может вызывать так называемые обратные вспышки, действующие против стороны вращения коленчатого вала. Мощность будет передаваться на стартер, когда он находится в зацеплении с маховиком.

У большинства автомобилей Chevrolet 70-х годов был фиолетовый провод калибра 12 калибра, который, если не ошибаюсь, подсоединялся к клемме «S» соленоидов статера. От соединительной шпильки соленоида стартера он был направлен вверх и над задней частью двигателя через брандмауэр, а затем вошел в разъем перегородки брандмауэра через тормозной резервуар.

Это значительно снижает эффективность. Нередко такие симптомы реле стартера нива проявляются проблемами в электрической части устройства. Диагностику можно сделать только после демонтажа реле стартера нива разборка. Но сразу отметим, что проблемы будут связаны с прогоревшим коллектором или с замыканием в его пластинах. Чаще всего щетки в электродвигателе просто изношены или болтаются.

Стартер не проворачивает коленвал Такие проблемы тоже бывают. Стартер предназначен для работы на определенных скоростях. Но на практике это случается очень редко.

Эта проблема решается заменой проводов, чисткой контактов, заменой или подзарядкой аккумулятора. Стартер вращается слишком медленно. Необходимо убедиться, что аккумуляторная батарея достаточно заряжена. Далее проверьте состояние проводов и клемм.

Чрезмерная неисправность может привести к слишком раннему зажиганию. Это может вызвать так называемые обратные вспышки, которые работают в сторону вращения реле стартера и коленчатого вала. Мощность будет передаваться на реле стартера нивы, когда оно находится в зацеплении с маховиком. Это значительно снижает эффективность.

Часто такие симптомы свидетельствуют о проблемах реле стартера или электрической части устройства. Диагностику можно сделать только после демонтажа и разборки. Но сразу отметим, что проблемы будут связаны с прогоревшим коллектором или с замыканием в его пластинах. Чаще всего щетки в электродвигателе просто изношены или болтаются. Стартер не проворачивает коленчатый вал. Бывают и такие проблемы. Стартер предназначен для работы на определенных скоростях. Если провода повреждены коррозией, если они подвержены загрязнению, то это может стать причиной медленного вращения или даже полной нивы реле стартера агрегата.

Вторая причина — шестерня, которая по каким-то причинам не может попасть в зацепление с маховиком коленвала. Сцепление тоже может пробуксовывать. Иногда причина такого поведения нивы в заблокированном реле стартера.

Стартер крутит, а коленвал не крутит Если стартер крутит, а двигатель не работает, то специалисты рекомендуют проверить состояние зубьев на маховике и шестерне бендикса. При интенсивной эксплуатации автомобиля возможен критический износ реле стартера нива этих зубьев.

Проверить их состояние через специальное монтажное отверстие. Заменить их можно, купив комплект для перекомпиляции стартера «Нива Шевроле». Цена на него около рублей. Те же симптомы проявляются и на холостом ходу. Если реле стартера нива стартера хорошо стыкуется с маховиком двигателя, но не вращается, проверьте стартер на предмет износа и других механических повреждений. Узел может быть установлен неправильно. Что касается ремкомплектов стартеров для автомобилей Шевроле Нива, то они могут сильно колебаться по своему оснащению и цене.

Но чаще всего производители учитывают все детали подверженные износу и реле стартера нива подлежащие замене. Диагностика Итак, в первую очередь прибор подключается к аккумулятору и к мультиметру. Возможно подключение через контактный болт на тяговом реле. Рекомендуется использовать для этой цели провода, реле стартера нива которых сечением не менее 1.

См. Также убедитесь, что щетки хорошо прикреплены к коллектору, а температура блока в норме.

Соленоид реле стартера Lada, новый тип OEM – Закажите соленоид реле стартера Lada, новый тип OEM у поставщика запчастей Lada высочайшего качества. Вы можете положиться на нас, чтобы предоставить вам самый большой ассортимент запасных частей Лада.. Закажите свой OEM-реле стартера Лада нового типа на 1ccronoswms.ru

Цепочка из стартера, аккумулятора и мультиметра поможет вам диагностировать устройство. Замкните выключатель, подав на клемму 12 В. Эту процедуру проводят трижды, постоянно меняя условия торможения. Цепь включается на короткие промежутки времени. Если узел не вращается и в его работе присутствует посторонний шум, легко сделать вывод о неисправности устройства.

Просто почувствуйте стартер при полном торможении. Данный метод диагностики дает возможность выяснить причины выхода из строя реле стартера нива реле стартера нива поможет успешно отремонтировать агрегат.

Для этой процедуры необходимо включить стартер и одновременно проверить показания амперметра. В коробке появится реле стартера нивы, которое держится на специальном кронштейне. Сама схема предохранителя и количество элементов на ней может отличаться в зависимости от комплектации и года выпуска.

Если какие-либо из перечисленных ламп не включают реле стартера нивы, проверьте этот предохранитель и сами лампы, их разъемы и проводку. Аналогично реле К4. F3 10 А — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5. F4 10 А — резервный предохранитель.

F5 30 А — стеклоподъемники передних дверей и их реле. Если при работе стекла с реле стартера нива подъемник стекло опускается, но не поднимается или наоборот, проверьте кнопку на двери. При подъеме и опускании полярность и направление вращения реле стартера нивы разные. Также дело может быть в реле стартера механизма стеклоподъемника нивы. Чтобы добраться до него, нужно снять обшивку двери.

Проверить, что механизм нигде не заедает и что шестерни целы, без сломанных зубьев. При возникновении проблем можно заменить весь привод электростеклоподъемника лифта на новый.

F6 15 А — блок управления блокировкой дверных замков.

Схема блока предохранителей Chevrolet Express (2003-2022)

Объявление vertisements

В данной статье мы рассматриваем Chevrolet Express второго поколения, выпускавшегося с 2003 по 2019 год.. Здесь вы найдете схемы блока предохранителей Шевроле Экспресс 2003, 2003, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 20210, 2 2022 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

См. другие Chevrolet Express:

Предохранители прикуривателя (розетка) в Chevrolet Express расположены в блоке предохранителей в моторном отсеке. 2003-2007 — см. предохранители № 29(Дополнительные розетки) и №30 (Прикуриватель). 2008-2009 см. предохранители №33 (дополнительная розетка) и №38 (прикуриватель). 2010-2022 гг. — см. предохранители №25 (дополнительная розетка) и №73 (прикуриватель).

Содержание

Расположение блока предохранителей

Блок предохранителей на напольной консоли

Он расположен под сиденьем водителя.

Моторный отсек

Расположен со стороны водителя в моторном отсеке.

Схемы блока предохранителей

Объявление vertisements

2003, 2004, 2005, 2006, 2007

Блок предохранителей напольной консоли

Назначение предохранителей и реле в блоке предохранителей напольной консоли (2003-2007 гг.)

№	Использование
1	Запасной
2	Внешнее зеркало заднего вида
3	Лампа вежливости/SEO
4	Левый задний стоп-сигнал/сигнал поворота
5	Грузовые замки
6	Правый задний стоп-сигнал/сигнал поворота
7	Замки привода
8	Стоп-сигнал/центральный верхний стоп-сигнал
9	Климат-контроль 1
10	Климат-контроль
11	Тормоза
12	Обогрев зеркал/обогреватель
13	Задний правый вентилятор
14	Зеркало поворота водителя
15	Дверные замки
16	Парк Апфиттер
17	Нет в наличии
18	Задний левый стояночный фонарь
19	Поворотное зеркало
20	Задний правый стояночный фонарь
21	Стояночный фонарь прицепа
22	Передний стояночный фонарь
32	Вспомогательный 1
33	Вспомогательный 2

Автоматический выключатель
34	Стеклоподъемник

Реле
23	Остаточное питание для окон
24	Вспомогательный
25	Задний правый обогреватель
26	Светильник
27	Разблокировка грузового отсека
28	Разблокировка драйвера
29	Парковочный фонарь
30	Дверные замки
31	Разблокировка пассажира

Объявление vertisements

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2003-2007 гг. )

№	Использование
1	Аккумулятор для радио
2	Бензин: Батарея модуля управления силовым агрегатом Дизель: FOH, Модуль управления двигателем, Батарея модуля управления коробкой передач
3	Задний левый указатель поворота
4	Задний правый указатель поворота
5	Фонари заднего хода Проводка прицепа
6	Зажигание 0
7	Стоп-сигнал
8	Обогрев правого заднего зеркала/обогрева
9	Правый дневной ходовой огонь/указатель поворота
10	Левый дневной ходовой огонь/сигнал поворота
11	Модуль управления кузовом 4
12	Топливный насос
13	Прицеп
14	Сигнализаторы опасности
15	Звуковой сигнал
16	Модуль управления кузовом 3
17	Сигнал остановки/поворота прицепа
18	Модуль управления кузовом 2
19	Модуль управления кузовом грузовика
20	Привод дистанционного управления
21	Бензин: Двигатель 2 Дизель: Запасной
22	Зажигание E
23	Двигатель 1
24	Модуль управления кузовом грузовика, зажигание 1
25	Бензин: запасной Дизель: Подогреватель топлива
26	Внутреннее зеркало заднего вида
27	Картер
28	Тормоз Система блокировки переключения передач
29	Дополнительные розетки
30	Прикуриватель
31	Комбинация приборов
32	Кондиционер
33	Бензин: запасной Дизель: модуль управления двигателем
34	Бензин: Соленоид вентиляции адсорбера Дизель: Задние противотуманные фары
35	Запасной
36	Тормоз Блокировка переключения передач, резервное копирование автомобиля
37	Подушка безопасности
38	Бензин: модуль управления силовым агрегатом, зажигание 1 Дизель: модуль управления двигателем, модуль управления коробкой передач, модуль управления свечами накаливания, зажигание 1
39	Бензин: датчик кислорода B Дизель: запасной
40	Датчик кислорода А
41	Стеклоочистители
42	Правая фара — ближний свет
43	Левая фара — ближний свет
44	Левая фара — дальний свет
45	Правая фара — дальний свет
46	Бензин: контроллер кузова — аксессуар Дизель: контроллер кузова, модуль управления коробкой передач — аксессуар
47	Передний стеклоочиститель
48	Антиблокировочная система тормозов, система повышения устойчивости автомобиля
49	Зажигание А
50	Прицеп
51	Вентилятор климат-контроля
52	Зажигание В
63	Бензин: Запасной Дизель: Привод модуля управления двигателем
64	Запасной

Реле
53	Стеклоочиститель
54	Кондиционер
55	Бензин: Запасной Дизель: Задние противотуманные фары
56	Фара — дальний свет
57	Топливный насос
58	Фара — ближний свет
59	Звуковой сигнал
62 / ЗАПЧАСТИ (G), ECM (D)	Бензин: Запасной Дизель: Модуль управления двигателем
61 / СТРТР	Стартер

Автоматический выключатель
60 / PWR SEAT	2003-2005: Стеклоподъемники с электроприводом (#60) 2006-2007: Сиденье с электроприводом

2008, 2009

Объявление vertisements

Блок предохранителей на напольной консоли

Назначение предохранителей и реле в блоке предохранителей напольной консоли (2008, 2009)

№	Использование
1	Климат-контроль 2 (HVAC)
2	Компас
3	Замок зажигания, модуль противоугонной системы (PK3)
4	Светильники Upfitter
5	Климат-контроль 1 (HVAC)
6	Пустой
7	Комбинация приборов
8	Аудиосистема, звонок
9	Вспомогательный парковочный фонарь
10	Дополнительные фонари заднего хода прицепа
11	Дистанционный исполнительный механизм, датчик давления в шинах (TPM)
12	Управление микроклиматом (HVAC)
13	Габаритные огни трейлера
14	Передние парковочные фонари
15	Задние фонари, фонари заднего хода
16	Пустой
17	Датчик рулевого колеса
18	Переключатель наружного зеркала заднего вида
19	Пустой
20	Пустой
21	Задний обогреватель
22	Обогреватель наружного зеркала заднего вида
23	Пустой
24	Пустой
25	Отпирание грузовой двери
26	Замок задней двери
27	Замок передней двери
28	Разблокировка двери заднего пассажира
29	Парковые фонари Upfitter
30	Разблокировка двери переднего пассажира
31	Разблокировка двери водителя
32	Система подушек безопасности, система автоматического обнаружения присутствия человека (AOS)
33	Задний правый стояночный фонарь
34	Задний левый стояночный фонарь
35	Вспомогательный модуль Upfitter 2 (корпус J)
36	Вспомогательный модуль Upfitter 1 (корпус J)
37	Задний вентилятор (корпус J)
38	Пустой (корпус J)
39	Рабочий (сильноточный микро)
40	Парковочные фонари (сильноточные микро)
41	Пустой (мини-микро)
42	Вспомогательный модуль 2 (сильноточное реле ISO)
43	Остаточная мощность вспомогательного оборудования (RAP) (сильноточный микро)
44	Обогрев заднего стекла (сильноточный микро)

Автоматический выключатель
45	Электростеклоподъемник
46	Сиденья с электроприводом

Объявление vertisements

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2008, 2009)

№	Использование
1	Левая фара дальнего света
2	Топливный насос
3	Пусто
4	Дизель: подогреватель топлива
5	Правая фара дальнего света
6	Пустой
7	Левая фара ближнего света
8	Правый стоп-сигнал, сигнал поворота прицепа
9	Правая фара ближнего света
10	Дневные ходовые огни 2 (ДХО)
11	Бензин: модуль управления топливной системой, зажигание
12	Дневные ходовые огни 1 (ДХО)
13	Дополнительный стоп-сигнал
14	Дизель: Модуль обогревателя, работающего на топливе
15	Бензин: Батарея модуля управления топливной системой
16	Левый стоп-сигнал, сигнал поворота прицепа
17	Бензин: Соленоид вентиляции адсорбера
18	Пустой
19	Пустой
20	Блок управления кузовным оборудованием 1
21	Опция специального оборудования (SEO)
22	Блок управления кузовным оборудованием 4
23	Блок управления кузовным оборудованием 6
24	Пустой
25	Блок управления кузовным оборудованием 7
26	Блок управления кузовным оборудованием 3
27	Блок управления кузовным оборудованием 5
28	Пустой
29	Пустой
30	Комбинация приборов
31	Пустой
32	Выключатель тормоза
33	Вспомогательная розетка
34	Подушка безопасности
35	Проводка прицепа
36	Бензин: Датчик рулевого колеса
37	Блок управления кузовным оборудованием 2
38	Прикуриватель, контроллер канала передачи данных
39	Стеклоочиститель
40	Пустой
41	Омыватель ветрового стекла
42	Пустой
43	Звуковой сигнал
44	Батарея модуля управления коробкой передач
45	Пустой
46	Бензин: датчик кислорода 1
47	Модуль управления коробкой передач, зажигание
48	Модуль управления двигателем, зажигание
49	Датчик массового расхода воздуха, вентиляция адсорбера
50	Модуль управления двигателем, трансмиссия
51	Трансмиссия
52	Бензин: Форсунки равномерного зажигания
53	Дизель: Модуль свечей накаливания
54	Батарея блока управления двигателем
55	Бензин: нечетные форсунки зажигания
56	Бензин: датчик кислорода 2
57	Компрессор кондиционера
58	Дизель: Муфта вентилятора
59	Бензин: Топливные форсунки V6
60	Модуль антиблокировочной тормозной системы (корпус J)
61	Электродвигатель антиблокировочной тормозной системы (корпус J)
62	Проводка прицепа (J-Case)
63	Пустой
64	Соленоид стартера (корпус J)
65	Дизель: Модуль управления двигателем (ECM), трансмиссия (J-Case)
66	Передний вентилятор (корпус J)
67	Пустой
77	Корпус BEC (предохранитель Mega)

Реле
68	Пустой
69	Работа, Кривошип (сильноточный микро)
70	Стеклоочиститель высокого напряжения (сильноточный микро)
71	Стеклоочиститель (сильноточный микро)
72	Топливный насос (мини-микро)
73	Кривошип (сильноточный микро)
74	Компрессор кондиционера (мини-микро)
75	Муфта вентилятора (твердотельная)
76	Силовой агрегат (сильноточный микро)

2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022

Ad . Назначение предохранителей и реле в блоке предохранителей напольной консоли (2010-2022 гг.)

№	Использование
F1	—
F2	Датчик рулевого колеса
F3	Дополнительные стояночные огни
F4	Передние парковочные фонари
F5	Габаритные огни прицепа
F6	Установщик/стояночные фонари
F7	Задний правый стояночный фонарь
F8	Задний левый стояночный фонарь
F9	Выключатель наружного зеркала заднего вида 2019-2022: Выключатель наружного зеркала заднего вида/ Блок управления замком-отпиранием двери/Модуль камеры переднего вида
F10	Подушка безопасности/Автоматический датчик присутствия
F11	OnStar (при наличии)
F12	Блок управления замком/разблокировкой двери (при наличии) 2019-2020: ECM batt V6 газ
F13	Отопление, вентиляция и кондиционирование воздуха 2
F14	Отопление, вентиляция и кондиционирование воздуха 1
F15	2010-2019: Не используется. 2020-2022: Отражающий светодиодный дисплей
F16	Upfitter aux 1 / Газовая скорая помощь
F17	Наружные зеркала заднего вида с подогревом
F18	Обогрев заднего стекла
F19	Компас
F20	Радио/перезвон/спутниковое радио SiriusXM
F21	Дистанционный исполнительный механизм/монитор давления в шинах
F22	Выключатель зажигания/датчик зажигания с дискретной логикой
F23	Комбинация приборов
Ф24	—
F25	Управление отоплением, вентиляцией и кондиционированием воздуха
F26	Дополнительные фонари/фонари заднего хода прицепа
F27	Фонари заднего хода
F28	Upfitter 2 / Лампы для чтения / Скорая помощь
F29	Задний вентилятор
F30	Лампы Upfitter/Courtesy Lamps
F31	Замок передней двери
F32	Замок задней двери
F33	Отпирание грузовой двери
F34	Разблокировка двери пассажира
F35	Разблокировка двери заднего пассажира
F36	Разблокировка двери водителя
F37	Пустой
Ф38	—

Реле
K1	Работа (сильноточный микро)
K2	Пустой (сильноточный микро)
K3	Парковочные фонари (сильноточные микро)
K4	Вспомогательный модуль Upfitter 2 (сильноточный мини)
K5	Обогрев заднего стекла (сильноточный микро)
K6	Остаточная мощность вспомогательного оборудования (RAP) (сильноточный микро)

Автоматический выключатель
CB1	Сиденья с электроприводом
CB2	Электростеклоподъемники

Объявление vertisements

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2010-2022 гг. )

№	Применение
1	Двигатель АБС
2	Модуль АБС
3	Правый стоп-сигнал прицепа/поворотник
4	—
5	—
6	Модуль управления топливной системой/зажигание
7	Блок управления кузовным оборудованием 5
8	Блок управления кузовным оборудованием 7
9	Блок управления кузовным оборудованием 4
10	Комбинация приборов
11	Проводка прицепа
12	2010-2016, 2018-2022: Не используется 2017: Модуль внутренней камеры заднего вида
13	2010-2016: Выключатель тормоза 2017: Не используется 2018-2022: Модуль внутренней камеры заднего вида
14	Омыватель ветрового стекла
16	Звуковой сигнал
17	Трансмиссия
18	Кондиционер
19	Батарея модуля управления двигателем
20	2018-2019: Вырез/Левый стоп-сигнал/Поворотник. 2020-2022: Левый стоп-сигнал поворота в вырезе
21	Левый стоп-сигнал прицепа/поворотник
22	2018-2019: Врезка/Правый стоп-сигнал/Поворотник. 2020-2022: Фонарь прицепа левый стоп/поворот
23	2021-2022: Датчик NOX (только дизель)
24	Топливный насос
25	Розетка вспомогательного питания
26	Блок управления кузовным оборудованием 3
27	Опция специального оборудования
28	Подушка безопасности
29	Датчик рулевого колеса
30	Модуль управления двигателем Модуль зажигания/свечей накаливания
31	Модуль управления коробкой передач/зажигание
32	Модуль управления коробкой передач 1 аккумулятор/питание аккумулятора модуля управления двигателем (газ, 6 цилиндров)
33	2017-2022: Задний модуль помощи при парковке
34	2021-2022: Датчик NOX (только дизель)
35	2010-2017: Модуль топливного обогревателя 2018-2020: Не используется 2021-2022: Модуль управления топливным обогревателем (только дизель
36	Батарея модуля управления топливной системой
41	2018-2020: Управление коробкой передач 2 модуля питания аккумулятора
42	Проводка прицепа
43	2010-2016: Вентилятор High 2017: Муфта вентилятора EV 2018-2020: Не используется 2021-2022: Электровязкостная муфта вентилятора (только дизель)
44	Соленоид стартера
45	Модуль управления двигателем/трансмиссия
46	2010-2016: Аккумулятор модуля управления топливной системой 2017: Не используется 2018-2022: Инвертор AC DC
47	Охлаждающий вентилятор – низкий
51	Левая фара дальнего света
52	Правая фара дальнего света
53	Левая фара ближнего света
54	Правая фара ближнего света
55	Стеклоочистители
56	Соленоид вентиляции адсорбера
58	Блок управления кузовным оборудованием 2
59	Блок управления кузовным оборудованием 1
61	2010-2017: Не используется 2018-2022: Электромагнитный клапан моторного масла / Нагреватель вентиляции картера (только дизель)
62	Датчик кислорода 2 / вентилятор электромобиля (дизель)
63	—
64	Массовый расход воздуха/вентиляционное отверстие адсорбера
65	Зажигание/форсунки — нечетное
66	Дневные ходовые огни 2
67	Дневные ходовые огни 1
68	Дополнительные стоп-сигналы
69	2010-2016: Не используется 2017: стоп-сигналы прицепа 2018-2022: внешний источник питания для прицепа
70	2018-2020: стоп-сигналы Upfitter
71	Подогреватель топлива/гибкий топливный датчик
72	Блок управления кузовным оборудованием 6
73	Прикуриватель/соединение канала передачи данных
74	Передний вентилятор
75	Топливные форсунки V6 / Дизельный блок управления двигателем
76	2021-2022: датчики сажи (только дизель)
77	Датчик кислорода 1
78	Модуль управления двигателем/трансмиссия
79	Зажигание/форсунки — даже

Реле
15	Рабочий/кривошипный
37	2021-2022: Датчик NOX (только дизель)
38	Топливный насос
39	Рукоятка
40	Компрессор кондиционера
48	2010-2016: Вентилятор High 2017: Муфта вентилятора EV 2018-2020: Не используется 2021-2022: Электровязкостная муфта вентилятора (только дизель)
49	Трансмиссия
50	2010: Муфта вентилятора (EV) 2011-2020: Не используется
57	Охлаждающий вентилятор – низкий / не используется
60	Управление вентилятором / Не используется

Вспомогательный блок предохранителей (2018-2022 гг.

)

Этот блок расположен рядом с блоком предохранителей в моторном отсеке.

Предохранители	Применение
MR-1	Установщик 1
MR-2	Установщик 2
MR-3	Регулятор мощности Upfitter
Реле:
MR Rel 1	Upfitter 1
MR Rel 2	Upfitter 1

Mega Fuse Holder (2018-2021) – Starter motor

Learn more:

Fuse Box Diagram Chevrolet Monte Carlo (2000-2005)

Ad vertisements

В данной статье мы рассматриваем Шевроле Монте-Карло шестого поколения, выпускавшегося с 2000 по 2005 год. Здесь вы найдете схемы блока предохранителей Шевроле Монте-Карло 2000, 2001, 2002, 2003, 2004 и 2005 года выпуска , получите информацию о расположение панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

См. другие Chevrolet Monte Carlo:

Предохранители прикуривателя / розетки в Chevrolet Monte Carlo находятся в блоке предохранителей панели приборов со стороны водителя (см. предохранители «CIG/AUX») и в блоке предохранителей панели приборов со стороны пассажира (см. предохранители «AUX PWR» (разъем питания для аксессуаров) и «C/LTR» (прикуриватель). )).

Содержание

Расположение блока предохранителей

Блок предохранителей №1 приборной панели (со стороны водителя)

Он расположен со стороны водителя на панели приборов, за крышкой.

Блок предохранителей панели приборов №2 (со стороны пассажира)

Находится со стороны пассажира на панели приборов, за крышкой.

Моторный отсек

Два блока предохранителей расположены в моторном отсеке со стороны пассажира.

Схемы блока предохранителей

Объявление vertisements

2000, 2001, 2002, 2003

IP Блок предохранителей №1, сторона водителя

Назначение предохранителей в щитке приборов Блок предохранителей №1 (2000-2003 гг. )

Наименование	Описание
PCM/BCM/CLS TR	Модуль управления силовым агрегатом, модуль управления кузовом, кластер (зажигание 0)
WSW	Стеклоочистители, омыватель ветрового стекла
PCM (КРЕНК)	Модуль управления силовым агрегатом (кривошип)
CIG/AUX	Встраиваемое устройство (аксессуар)
BCM	Блок управления кузовным оборудованием (принадлежность)
SRS	Дополнительная удерживающая система
ABS/PCM	Антиблокировочная система тормозов, модуль управления силовым агрегатом, выключатель тормоза, реле запуска, соленоид вентиляции адсорбера (работа, запуск)
СТОП	Стоп-сигналы, блок управления кузовным оборудованием (рабочий, кривошипный)
СИГНАЛ ПОВОРОТА	Мигающие сигналы поворота
КРУИЗ	Круиз-контроль Органы управления на рулевой колонке
A/C/CRUISE	Двигатели и модуль временных дверей HVAC, модуль круиз-контроля
ВЕНТИЛЯТОР кондиционера	Вентилятор ОВКВ
STR COL	Подсветка рулевого колеса
DR LK	Блок управления кузовным оборудованием, дверные замки
PWR MIR	Зеркала с электроприводом
CLSTR/BCM	Кластер, блок управления кузовным оборудованием, разъем канала передачи данных (аккумулятор)
LH HTD ST/BCM	Сиденье водителя с подогревом, блок управления кузовом, нагрузки, управляемые аккумулятором

Автоматический выключатель
УДЕРЖИВАЕМЫЙ ДОПОЛНИТЕЛЬНЫЙ РЕЛЕ ПИТАНИЯ	Стеклоподъемник, выключатель люка
РЕЛЕ ФАР	Реле фар
ОСТАВШИЙСЯ ПРИНАДЛЕЖНОСТЬ PWR BRKR	Стеклоподъемники, выключатель люка

Блок предохранителей ИП №2 со стороны пассажира

Назначение предохранителей и реле в блоке предохранителей №2 щитка приборов (2000-2003 гг. )

Наименование	Описание
RH HTD ST	Пассажирское сиденье с подогревом
PWR DROP	Приспособленное устройство
Б/У LP	Фонари заднего хода
DIC/RKE	Информационный центр водителя, удаленный вход без ключа, HVAC
TRK/ROOF BRP	Лампы багажника, лампы потолка
Блок HVAC	Реле вентилятора HVAC
I/P BRP	Подсветка пространства для ног приборной панели, подсветка перчаточного ящика
ГТД МИР	Зеркала с подогревом
BRK SW	Выключатель тормоза
HAZ SW	Аварийный выключатель
ЗАДНЯЯ ФАР LP	Задние габаритные огни
AUX PWR	Дополнительная розетка питания (аккумулятор)
C/LTR	Прикуриватель
РАДИО	Радио, усилитель радио
FRT PARK LP	Передние габаритные огни, освещение приборов

Реле цепи
РЕЛЕ PARK LP	Реле габаритных огней
РЕЛЕ РЕЗЕРВНОГО ДВИГАТЕЛЯ	Реле фонарей заднего хода
РЕЛЕ ЗАЩИТЫ АККУМУЛЯТОРА	Реле защиты от разряда аккумулятора
РЕЛЕ ЗАДНЕГО ОБОГРЕВА	Реле заднего обогревателя, реле обогрева зеркал

Автоматический выключатель
СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ BRKR	Автоматический выключатель сиденья с электроприводом
ЗАДНИЙ ПРОТИВОТУМАННЫЙ BRKR	Задний выключатель обогревателя

Объявление vertisements

Блок предохранителей двигателя №1, верхний

Назначение предохранителей и реле в блоке предохранителей №1 моторного отсека (2000-2003 гг. )

Наименование	Описание
РЕЛЕ СИГНАЛА	Реле звукового сигнала
ПУСТОЙ	ПУСТОЙ
ПУСТОЙ	ПУСТОЙ
ПРОТИВОТУМАННАЯ РЛИ	Реле противотуманных фар
F/PMP RLY	Реле топливного насоса
ДХО/ВЫХОД LTS	Фары ближнего света (слева спереди) и дальнего света (слева спереди)
EXT LTS	Низкий (правый передний) и высокий (правый передний) фары
ПКМ	Аккумулятор ПКМ
RLY кондиционера (CMPR)	Реле компрессора HVAC и генератор

Максимальные предохранители
ЛЕВЫЙ I/P	Левый электрический центр шины (аккумулятор)
RT I/P #1	Правый электрический центр шины (аккумулятор)
RT I/P #2	Правый электрический центр шины (аккумулятор)
U/КАПОТ #1	Под капотом (сверху) Электрический центр

Реле цепи
ТОПЛИВНЫЙ НАСОС	Топливный насос
РЕЛЕ ДХО	Дневные ходовые огни
А. И.Р. РЕЛЕ	Реле реакции воздушной индукции
РОЛИК	Реле стартера
РОГА	Рога
ПРОТИВОТУМАННЫЕ LTS	Противотуманные фары

Блок предохранителей двигателя №2, нижний

Назначение предохранителей и реле в блоке предохранителей №2 моторного отсека (2000-2003 гг.)

Имя	Применение
ВЕНТИЛЯТОР №2 и №3	Реле управления охлаждающим вентилятором №2 и №3
ВЕНТИЛЯТОР №1	Реле управления охлаждающим вентилятором №1
РЕЛЕ ВОЗДУШНОГО НАСОСА	Реле воздушного всасывающего реактивного насоса (аккумулятор)
FUEL INJ	Топливные форсунки
TRANS SOL	Соленоиды коробки передач
RLY кондиционера (КАТУШКА)	Реле управления HVAC
ENG DEVICES	Соленоид продувки адсорбера, датчик массового расхода воздуха (MAF), реле воздушного насоса и управление клапаном
DFI MDL	Модуль прямого зажигания
OXY SEN	Датчики кислорода (до и после преобразователя)

Максимальные предохранители
ПО IGN	Выключатель зажигания
ПУСТОЙ	ПУСТОЙ
U/КАПОТ #2	Реле зажигания, воздушный насос
ВЕНТИЛЯТОРЫ ОХЛАЖДЕНИЯ	Вентиляторы охлаждения (аккумулятор)

Реле цепи
ВЕНТИЛЯТОР №3	Дополнительный вентилятор охлаждения (со стороны пассажира)
ВЕНТИЛЯТОР №2	Реле управления охлаждающим вентилятором
ВЕНТИЛЯТОР КОНТ #1	Первичный вентилятор системы охлаждения (со стороны водителя)
РЕЛЕ ЗАЖИГАНИЯ	Реле зажигания
CMPR кондиционера	Компрессор ОВКВ

2004, 2005

Объявление vertisements

Блок предохранителей IP №1, сторона водителя

Назначение предохранителей и реле в блоке предохранителей №1 щитка приборов (2004, 2005)

Наименование	Описание
PCM/BCM/CLS TR	Модуль управления силовым агрегатом, модуль управления кузовом, кластер (зажигание 0)
WSW	Стеклоочистители, омыватель ветрового стекла
PCM (КРЕНК)	Модуль управления силовым агрегатом (кривошип)
CIG/AUX	Встраиваемое устройство (аксессуар)
BCM	Блок управления кузовным оборудованием (принадлежность)
SRS	Дополнительная удерживающая система
ABS/PCM	Антиблокировочная система тормозов, модуль управления силовым агрегатом, выключатель тормоза, реле запуска, соленоид вентиляции адсорбера (работа, запуск)
СТОП	Стоп-сигналы, блок управления кузовным оборудованием (рабочий, кривошипный)
СИГНАЛ ПОВОРОТА	Мигающие сигналы поворота
КРУИЗ	Круиз-контроль Органы управления на рулевой колонке
AC/CRUISE	Двигатели и модуль временных дверей HVAC, модуль круиз-контроля
ВЕНТИЛЯТОР кондиционера	Вентилятор ОВКВ
STR COL	Подсветка рулевого колеса
DR LK	Блок управления кузовным оборудованием, дверные замки
PWR MIR	Зеркала с электроприводом
CLSTR/BCM	Кластер, блок управления кузовным оборудованием, разъем канала передачи данных (аккумулятор)
LH HTD ST/BCM	Сиденье водителя с подогревом, блок управления кузовом, нагрузки, управляемые аккумулятором

Автоматический выключатель
ОСТАВШИЙСЯ ПРИНАДЛЕЖНОСТЬ PWR BRKR	Стеклоподъемники, выключатель люка

Реле
УСТАНОВЛЕННОЕ РЕЛЕ ЭЛЕКТРОПИТАНИЯ ДЛЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ	Удерживаемое вспомогательное силовое реле
РЕЛЕ ФАР	Реле фар

Блок предохранителей ИП №2, пассажирская сторона

Назначение предохранителей и реле в блоке предохранителей №2 щитка приборов (2004, 2005)

Наименование	Описание
RH HTD ST	Пассажирское сиденье с подогревом
PWR DROP	Приспособленное устройство
Б/У LP	Фонари заднего хода
DIC/RKE	Информационный центр водителя, удаленный вход без ключа, HVAC
TRK/ROOF BRP	Лампы багажника, лампы потолка
Блок HVAC	Реле вентилятора HVAC
I/P BRP	Подсветка пространства для ног приборной панели, подсветка перчаточного ящика
ГТД МИР	Зеркала с подогревом
BRK SW	Выключатель тормоза
HAZ SW	Аварийный выключатель
ЗАДНЯЯ ФАР LP	Задние габаритные огни
AUX PWR	Дополнительная розетка питания (аккумулятор)
C/LTR	Прикуриватель
РАДИО	Радио, усилитель радио
FRT PARK LP	Передние габаритные огни, освещение приборов

Автоматический выключатель
СИДЕНЬЯ PWR BRKR	Автоматический выключатель сиденья с электроприводом
ЗАДНИЙ ПРОТИВОТУМАННЫЙ BRKR	Задний выключатель обогревателя

Реле
РЕЛЕ PARK LP	Реле габаритных огней
РЕЛЕ РЕЗЕРВНОГО НД	Реле фонарей заднего хода
РЕЛЕ ЗАЩИТЫ АККУМУЛЯТОРА	Реле защиты от разряда аккумулятора
РЕЛЕ ЗАДНЕГО ОБОГРЕВА	Реле заднего обогревателя, реле обогрева зеркал

Объявление vertisements

Блок предохранителей двигателя №1, верхний

Назначение предохранителей и реле в блоке предохранителей №1 моторного отсека (2004, 2005)

Наименование	Описание
ЛЕВЫЙ I/P	Левый блок предохранителей
RT I/P #1	Правый блок предохранителей (аккумулятор)
RT I/P #2	Правый блок предохранителей (аккумулятор)
U/КАПОТ #1	Под капотом (сверху) Блок предохранителей
РЕЛЕ СИГНАЛА	Реле звукового сигнала
ПУСТОЙ	ПУСТОЙ
ПУСТОЙ	ПУСТОЙ
ПРОТИВОТУМАННАЯ РЕЛЕ	Реле противотуманных фар
F/PMP RLY	Реле топливного насоса
ДХО/ВЫХОД LTS	Фары ближнего света (слева спереди) и дальнего света (слева спереди)
EXT LTS	Низкие (правая передняя) и высокие (правая передняя) фары
ПКМ	Аккумулятор ПКМ
RLY кондиционера (CMPR)	Реле компрессора HVAC и генератор
ДВИГАТЕЛЬ НАГНЕТАТЕЛЯ	Двигатель нагнетателя HVAC

Реле
ТОПЛИВНЫЙ НАСОС	Топливный насос
РЕЛЕ ДХО	Дневные ходовые огни
А. И.Р. РЕЛЕ	Реле реакции воздушной индукции
РОЛИК	Реле стартера
РОГА	Рога
ПРОТИВОТУМАННЫЕ LTS	Противотуманные фары

Блок предохранителей двигателя №2, нижний

Назначение предохранителей и реле в блоке предохранителей №2 моторного отсека (2004, 2005)

Наименование	Применение
ПО IGN	Выключатель зажигания
RT I/P #3	Обогрев заднего стекла, аудиосистема
U/КАПОТ #2	Реле зажигания, воздушный насос
ВЕНТИЛЯТОРЫ ОХЛАЖДЕНИЯ	Вентиляторы охлаждения (аккумулятор)
ВЕНТИЛЯТОР №2 и №3	Реле №2 и №3
ВЕНТИЛЯТОР №1	Реле управления охлаждающим вентилятором №1
ТОПЛИВНАЯ ИНЖ	Топливные форсунки
TRANS SOL	Соленоиды коробки передач
RLY кондиционера (КАТУШКА)	Реле управления HVAC
ENG DEVICES	Соленоид продувки адсорбера, датчик массового расхода воздуха (MAF), реле воздушного насоса и управление клапаном
DFI MDL	Модуль прямого зажигания
OXY SEN	Датчики кислорода (до и после преобразователя)

Реле
ВЕНТИЛЯТОР №3	Дополнительный вентилятор охлаждения (со стороны пассажира)
ВЕНТИЛЯТОР №2	Реле управления охлаждающим вентилятором
ВЕНТИЛЯТОР №1	Первичный вентилятор системы охлаждения (со стороны водителя)
РЕЛЕ ЗАЖИГАНИЯ	Реле зажигания
CMPR кондиционера	Компрессор ОВКВ

Подробнее:

Схема предохранителей Chevrolet Equinox (mk2; 2009

13. 04.2022

The Equinox — среднеразмерный внедорожник, представленный компанией Chevrolet в 2004 году. В этом материале мы подробно разберем схемы предохранителей автомобилей Chevrolet Equinox 2-го поколения 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, Выпуск 2017 .

Здесь вы найдете расположение и фотографии монтажных блоков. Отдельно отметим предохранитель, отвечающий за прикуриватель.

В моторном отсеке

Находится с правой стороны моторного отсека, за защитной крышкой.

Пример доступа.

Общий вид блока.

Схема

№	Описание
1	вентилятор охлаждения 1
2	вентилятор охлаждения 2
3	усилитель тормозов
4	Электрические стеклоподъемники с правой стороны
5	Память сиденья
6	Левое сиденье с электроприводом
7	Блок предохранителей в салоне №1
8	Задний обогреватель
9	Стартер
10	Двигатель воздушного насоса
11	Блок предохранителей в салоне №2
12	двери
13	Насос АБС
14	Блок предохранителей в салоне №3
14	Электрические стеклоподъемники с левой стороны
15	Блок антиблокировочной системы тормозов ABS
17	Управление коробкой передач
18	Габаритные фонари
19	Клапан воздушного насоса
20	Модуль управления двигателем
21	Вентиляционное отверстие для баллона с воздухом
22	Левая сторона прицепа (при наличии)
23	Модуль подъемной двери
24	Регулировка поясничной опоры сиденья
25	Правая сторона прицепа (при наличии)
26	Розетка 12 В на задней панели, задний прикуриватель
27	Модуль памяти зеркала
28	Датчик аккумуляторной батареи с регулировкой напряжения
29	Передний стеклоочиститель
30	Задний стеклоочиститель
31	Компрессор кондиционера
32	Замок заднего стекла
33	Зеркала с подогревом
34	Звуковой сигнал
35	Правая фара дальнего света
36	Левая фара дальнего света
37	Катушка зажигания
38	Катушка зажигания с нечетным номером
39	Система омывателя ветрового стекла
40	Передняя противотуманная фара
41	Датчик кислорода за каталитическим нейтрализатором
42	Блок управления двигателем
43	Датчик кислорода перед каталитическим нейтрализатором
44	блок управления коробкой передач
45	Зеркало заднего вида
46	Блок управления топливной системой Зажигание
47	Резерв
48	Задний привод
49	Логика работы модуля лифта
50	Блок предохранителей в салоне, зажигание
51	Подогрев передних сидений
52	Блок управления топливной системой
53	Блок управления двигателем
54	Камера заднего вида
55	гидроусилитель руля
56	Клапан воздушного насоса
57	усилитель тормозов
58	Низкая скорость вентилятора охлаждения
59	Фара дальнего света
60	Управление вентилятором охлаждения
61	Управление включением/выключением стеклоочистителя
62	Компрессор кондиционера
63	Задний обогреватель
64	Скорость стеклоочистителя (быстро/медленно)
65	Противотуманные фары
66	Управление двигателем
67	Стартер
68	Система старт/стоп
69	Высокоскоростной вентилятор охлаждения
70	Воздушный насос
77	Сиденья с электроприводом справа
78	Регулировка сиденья

В салоне

Находится со стороны пассажира, за защитной крышкой.

Пример доступа.

Общая форма.

Схема блока предохранителей салона

№	Описание
1	диммер на рулевом колесе
2	Резерв
3	Резерв
4	Блок управления кузовом 1
5	Информационно-развлекательная система
6	Блок управления кузовом 7
7	Датчик контроля шума
8	Блок управления кузовом 4
9	Радио
10	Резерв
11	Помощь при парковке задним ходом
12	Аккумулятор отопителя, вентиляции и кондиционера
13	Передний вспомогательный источник питания
14	Зажигание отопителя, вентиляции и кондиционирования
15	Дисплей
16	Блок управления кузовным оборудованием 5, предохранитель переднего прикуривателя Chevrolet Equinox
17	Дополнительная розетка 12 В сзади (прикуриватель)
18	Зажигание приборной панели
19	Универсальный механизм открывания гаражных ворот
20	Блок управления кузовом 6
21	Резерв
22	Диагностический датчик и модуль зажигания
23	Фронтальная камера
24	Резерв
25	Индикатор положения передачи
26	Резерв
27	Резерв
28	Резерв
29	Электродвигатель переднего вентилятора
30	Блок управления кузовом 3
31	Усилитель
32	Выключатель зажигания с дискретной логикой
33	Блок интеграции связи
34	Блок управления кузовом 2
35	Аккумулятор датчика и модуля диагностики
36	Соединение канала передачи данных
37	Аккумулятор приборной панели
38	Модуль обнаружения присутствия человека
39	Резерв
40	Блок управления кузовом 8
41	Логистическое реле (при наличии)
42	Реле вспомогательного питания

Сопутствующие материалы

2002 Chevrolet Tahoe Fuse Diagram — Ricks Free Auto Repair Advice Ricks Free Auto Repair Advice

2002 Chevrolet Tahoe Схема предохранителей Подкапотный блок предохранителей

ШПИЛЬКА 1 Предохранитель l 40A Проводка прицепа / Компрессор управления автоматическим уровнем
Предохранитель ABS 52 6OA Клапан модулятора тормозного давления (PumP)
IGN Предохранитель №3 40A Реле стартера, замок зажигания IGN 1. ПОВЕРНУТЬ. Предохранители SEO IGN
Предохранитель AIR #4 30A Реакционный насос подачи вторичного воздуха
RAP Предохранитель #5 Реле Rap, MIR/LOCK Предохранители DR LOCK и SEATS Автоматический выключатель
Предохранитель IGN B #6 50A Предохранители SEO ACCY
RAP 2 Предохранитель №7 60A Power Window RF 5wItch, Power Window RR Switch, Power Surwoof 10A Trailer Turn
INJ B Предохранитель №11 15A Топливные форсунки 2, 4, 6 и 8. Кол-во зажигания. Электромагнитный клапан отключения двигателя и датчик-дизель
PARK LP Fuse #12 30A Реле стояночных фонарей. Переключатель Healamp и панели диммера Стояночные фонари
Предохранитель FRT HVAC #13 30A Мотор вентилятора (высокая скорость)
STOP Предохранитель LPS #14 20A Предохранители VEH STOP и CHMSL. Проводка прицепа (левый. Правый указатель поворота и стоп-сигнал) ECM 1 Предохранитель № 15 10A Модуль управления автомобилем (VCM)/модуль управления трансмиссией (PCM) от реле IGN I)
Предохранитель CHMSL № 16, 10 А, центральный верхний
Предохранитель VEH STOP, № 17, 10 А, стоп-сигналы автомобиля
Предохранитель TRL B/U, № 19, 10 А, фонари заднего хода прицепа . Модуль Glow Pug, подогрев топлива. Датчик воды в топливе (WIF), соленоид перепускной заслонки
Предохранитель RR HVAC №21 30A Задний обогреватель. Реле заднего вентилятора Датчик положения (CMP), выброс испарителя (EVAP) Вентиляционный клапан адсорбера, выброс паров топлива (EVAP) C Продувочный клапан
Предохранитель ETC № 24 15 А Электронное управление дроссельной заслонкой (ETC)
Предохранитель IGN E № 25 10 А NC Реле муфты компрессора. Реле ДХО, реле обогрева заднего стекла. Реле вторичного впрыскивающего насоса
B/U Предохранитель LP №26 25A Резервные лампы, BTSI
Предохранитель ATC №27 20A Модуль управления автоматической раздаточной коробкой (ATC). Электродвигатель энкодера
Предохранитель термометра сопротивления № 28 30 А, демпфирование в реальном времени (RID)
Предохранитель RR PRK № 29 10 А, стояночные огни RR
Предохранитель ECM B № 30, 20 А Реле топливного насоса, модуль управления автомобилем (VCM)/модуль управления силовым агрегатом (PCM)
02 A Предохранитель №31 15A Датчики кислорода с подогревом
02 B Предохранитель № 32 15 А Датчики кислорода с подогревом
LR PRK Предохранитель № 33 10 А LR Стояночные фонари
RR Предохранитель DEFOG № 34 30 А Обогрев заднего стекла
Предохранитель TRL PRK № 35 15 А Trailer Park
PRIME № 36 — Топливный насос Основной порт
RT Предохранитель HDLP № 37 15 А, правые фары (высокий и низкий)
Предохранитель HTD MIR № 38, 10 А, обогреваемые наружные зеркала
Предохранитель LT HDLP № 39, 15 А, левые Mesdames (высокий и низкий)
Предохранитель переменного тока № 40, 10 А, предохранитель компрессора переменного тока CLuctch
Предохранитель AUX PWR # 41 Вспомогательные розетки 20 А
SEO 2 Предохранитель № 42 30 А Проблесковый маячок и реле на крыше, полнофункциональные сиденья, левое и правое
SEO 1 Предохранитель № 43 15A Выключатель маяка на крыше.
Предохранитель DRL #44 10A Дневные ходовые огни (DRL)
FOG LPS Предохранитель #45 15A Противотуманные фары
RADIO Предохранитель #46 15A Радиоприемник и комбинация приборов
CIGAR Предохранитель #47 15A Разъем канала передачи данных, прикуриватель
RT TURN Предохранитель №48 Правые указатели поворота
Предохранитель ATSLC №49 10A Соленоид управления блокировкой переключения передач автоматической коробки передач
Предохранитель LT TURN №50 10A Левые указатели поворота
Предохранитель FR PRK №51 10A Передние габаритные огни
Предохранитель насоса WW №52 15A Насос омывателя ветрового стекла
IGN C Предохранитель № 53, 20 А, выключатель зажигания. Крэнк. Предохранители IGN 0
Предохранитель RDO AMP #54 25A Усилитель радио/аудиосистем
Предохранитель HAZ LP #55 20A Фонари аварийной сигнализации
Предохранитель EXP LPS #56 1OA Не используется Реле (подсветка)
RR WPR Предохранитель № 59 25A RR Стеклоочиститель, двигатель заднего стеклоочистителя

2002 Chevrolet Tahoe Схема панели реле

2002 Chevrolet Tahoe Схема предохранителей в центре приборной панели

HVAC 1 Предохранитель № 1 10 А Модуль управления HVAC, моторы/приводы дверцы режима
IGN 3 Предохранитель № 2 10 А Модуль сиденья с памятью, левый и правый переключатель обогрева сиденья
ТОРМОЗ Предохранитель № 3 10 А Модуль электронного управления тормозами (EBCM)
HRTR A/ C Предохранитель № 4 25 А Двигатель вентилятора (все, кроме высокоскоростных)
IGN 0 Предохранитель № 5 10 А Автоматическая коробка передач, комбинация приборов, модуль управления автомобилем (VCM)/модуль управления Powenrain (PCM)
CRUISE Предохранитель № 6 10 А Модуль круиз-контроля, круиз Переключатель управления, комбинация приборов, блок управления кузовным оборудованием (BCM)
Предохранитель 4WD №7 15А.
