Предохранители ГАЗель (панель старого образца).
Руководства
Предохранители ГАЗель (панель старого образца).- Предохранители ГАЗель (панель нового образца).
Электрооборудование автомобиля «Газель» выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.
Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи через выключатель с дистанционным управлением, а после пуска двигателя – от генератора переменного тока со встроенным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.
Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя. Цепь приборов освещения защищена предохранителем на
Номинальный ток предохранителей и защищаемые ими цепи указаны в таблицах. Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.
Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

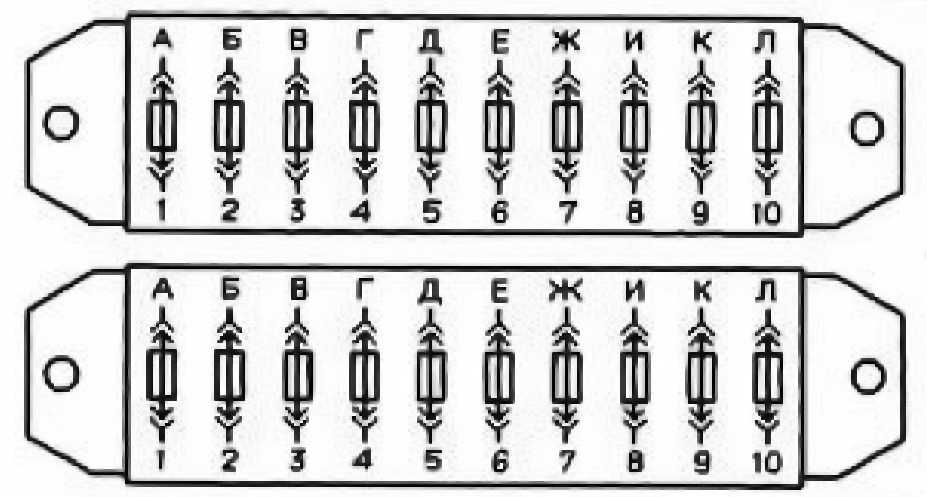

Расположение предохранителей.
Верхний блок предохранителей.
| № предохранителя (номинальный ток) | Наименование оборудования защищаемых электрических цепей |
| F1(16A) | Электродвигатель отопителя, электронасос системы отопителя* |
| F2(8A) | Электродвигатель дополнительного отопителя* |
| F3(8A) | Указатели поворота |
| F4(8A) | Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем-отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, -4063) |
| F5(8A) | Аварийная световая сигнализация |
| F6(8A) | Сигналы торможения, светильники освещения правого ряда сидений пассажирского салона,* зуммер и плафон платформы** |
| F7(8A) | Дистанционный выключатель аккумуляторной батареи, радиооборудование |
| F8(8A) | Электродвигатели очистителя и омывателя ветрового стекла |
| Звуковой сигнал, прикуриватель, розетка переносной лампы | |
| F10(16A) | Резервный |
Нижний блок предохранителей.
| № предохранителя (номинальный ток) | Наименование оборудования защищаемых электрических цепей |
| F1(16A) | Резервный |
| F2(8A) | Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки* |
| F3(8A) | Освещение приборов, подогреватель-отопитель** |
| F4(8A) | Задний противотуманный свет |
| F5(8A) | Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака |
| F6(8A) | Габаритный свет (левый передний, правый задний фонари) |
| F7(8A) | Ближний свет (левая фара), электрокорректор фар |
| F8(8A) | Ближний свет (правая фара), сигнализатор дальнего света |
| F9(16A) | Дальний свет (левая фара) |
| F10(16A) | Дальний свет (правая фара) |
* Для автобусов и автомобилей с двумя рядами сидений.
** Устанавливается на часть автомобилей.
Поделиться ссылкой:
Руководства
ГАЗ, ГАЗель
Схема блока предохранителей и реле под капотом на Газелях с инжекторным и карбюраторным двигателем
Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.
Так выглядит блок предохранителей газели
В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны. Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.
Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.
Вернуться к оглавлению
Содержание
- 1 Конструктивное строение блока предохранителей Газелей
- 2 Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
- 2.1 Автомобили с бензиновым двигателем карбюраторного типа
- 2.2 Автомобили с бензиновым двигателем инжекторного типа
- 2.3 Автомобили с дизельным двигателем
Конструктивное строение блока предохранителей Газелей
Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.
Предохранители от электрооборудования Газели
- Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
При этом разделяются два основных контура электрической цепи, в том числе:- основная плюсовая цепь, исключая световые приборы, генератор и стартер;
- плюсовая цепь генератора и световой контур.
В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.
Электрические предохранители в электросети
В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А. - Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:
Обозначения на реле монтажного блока Газели
Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус.
Так выглядит старый блок предохранителей на Газели
Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.
Вернуться к оглавлению
Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
Так выглядит блок предохранителей нового образца
Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.
Автомобили с бензиновым двигателем карбюраторного типа
- Машины выпуска до 2003 года:
- комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
- управляющие реле установлены отдельно от монтажного блока;
- подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
- Модели 2003-2010 года выпуска:
- устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
- реле управления также расположены независимо от блока;
- силовой предохраняющий модуль может быть различным:
- БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
- БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
Автомобили с бензиновым двигателем инжекторного типа
- Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
- Основные управляющие реле входят в состав блока.
Так выглядят управляющие реле для автомобиля Газель
- Подкапотный блок:
Автомобили с дизельным двигателем
- Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
- Измененный подкапотный блок, в том числе защищаемые цепи:
Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.
Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.
Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.
Предохранители Газель Некст и реле с каталожным описанием и принципиальными схемами
Газель Некст — семейство российских малотоннажных автомобилей и микроавтобусов выпуска 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.
в. в данный момент. Также известен как Джейлан Сонраки . В данной публикации вы найдете описание предохранителей и реле Газель Некст со схемами коробок и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель. В завершение можно ознакомиться с полной инструкцией по эксплуатации Газели Некст.
Содержание
Пассажирское отделение
Он находится в пассажирском компоненте под панель применяемый.
Этот блок предохранителей и реле также содержит диагностический разъем.
Схема
Обозначение
| F1 | 20A Стеклоочиститель, омыватель стекла | ||
| F2 | 10A Модуль управления освещением, подсветка приборов. | ||
| F3 | 5A Power mirrors | ||
| F4 | 25A Glass lifters | ||
| F5 | 10A Heated mirrors | ||
| F6 | 10A Heated driver’s seat | ||
| F7 | 15A Additional обогреватель | ||
| F8 | Резерв | ||
| F9 | 10A Блокировка дифференциала | ||
| F10 | 15 / 20A Розетка второго ряда сидений, звуковой сигнал (автомобиль на платформе с бензиновым двигателем), звуковой сигнал (цельнометаллический автомобиль), дверь 1 (bus) | ||
| F11 | Reserve | ||
| F12 | Socket, radio (car with an all-metal body) | ||
| F13 | 7. 5A Daytime running lights | ||
| F14 | 5A Задние огни тумана | ||
| F15 | 7,5 / 10A Индикаторы направления | ||
| F16 | 7.5A Cluster Cluster, Speed Senment Control, | 948 | |
| F17 | 15A Система управления двигателем (автомобиль с бензиновым двигателем) | ||
| F18 | 5A Антиблокировочная система ABS | ||
| F19 | 20A Сигарета зажигалка сокетов | ||
| F20 | Предупреждение о опасности (автобус платформ) | ||
| F20 | . | F21 | Модуль управления освещением, подсветкой |
| F22 | Освещение салона | ||
| F23 | Центральный замок, радио (платформа автомобиля) 204 39 | Radio, loud-speaking device (bus) | |
| F23 | Hazard warning lights (solid metal vehicle) | ||
| F24 | Instrument cluster, diagnostic block, pre-heater control panel, tachograph |
Предохранитель 19 20А отвечает за работу прикуривателя и дополнительных розеток.
Полная схема реле
Реле
| К1 | Wiper relay | ||
| K2 | Heater relay | ||
| K3 | Ignition switch unload relay | ||
| K4 | Footrest light relay (solid -body vehicle with two-row cab) Light бортовое реле (автобус) | ||
| K5 | Реле отопителя (дизель) | ||
| К6 | Реле блокировки дифференциала | ||
| K7 | 5 9 Реле автомобилей (К7 | 5 | 5 9)0045 |
| К8 | Реле разгрузки замка (цельнометаллический автомобиль) |
Реле поворотного переключателя расположено на самом переключателе. Чтобы получить к нему доступ, нужно снять руль и разобрать подрулевой переключатель.
Моторный отсек
Блок реле и предохранителей
Расположен с левой стороны сзади.
Схема
Назначение
| F1 | 15A Резл туманной лампы |
| F2 | 10A Тормозные сигналы |
| F3 | 20A RELAY (Автобус) |
| F4 | 9A LEAVER). |
| F5 | 25A Подогреватель охлаждающей жидкости (автомобиль с дизельным двигателем) 5A Блок управления двигателем (автомобиль с бензиновым двигателем) |
| F6 | 15A Топливный насос (автомобиль с бензиновым двигателем) 25A Стартер и переключатель приборов ) |
| F7 | 25A Anti lock ABS brakes |
| F8 | 25A Air conditioner fan 20A Independent heater (bus) |
| F9 | 10A Low beam (left headlight) |
| F10 | 10А Ближний свет (правая фара) |
| F11 | 10А Дальний свет (левая фара) |
| F12 | 10А Дальний свет (правая фара) | 5 3444
| F14 | 10A Боковые огни (правый борт) |
| F15 | 10A. 40A Обогреватель |
| F18 | 40A Антиблокировочная система ABS |
| F19 | 0045 |
| k1 | А / c реле компрессора |
| K2 | РЕЛЕР Стартера (Diesel Artain) Реле с муфтом вентилятора (Gasoline Perman) |
| 444444444444444444444444444444444. | |
| K4 | РЕЛЕ ФОГ ЛАМП |
| K5 | Фарал Высокий лучевой реле |
| k6 | HEALLAM0045 |
| К8 | Wiper Stowage Relay |
| K9 | Fuel Heater Relay (Diesel Vehicle) |
| K9 | Main relay (gasoline engine vehicle) |
| K10 | Starter relay |
Блок предохранителей
Расположен под капотом с правой стороны перегородки и состоит из плавких вставок.
Схема
Функции
| 1 | 125A Prestarting Air Heater |
| 2 | 90A. система |
Бензиновые модели
Фото для примера
Назначение
- 90А Общая плюсовая цепь автомобиля
- 60А Резерв
Газель Следующая инструкция
Подробнее о ремонте и обслуживании, а также использовании (например, магнитолы) в Газели Далее вы можете узнать, изучив этот материал: «скачать».
А если у вас есть вопросы, задавайте их в комментариях.
Блок предохранителей капота Газель
Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.
Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, прикрепленном к перегородке в моторном отсеке.
Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.
Расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители нумеруются слева направо, 8 А — черный; 16 А — зеленый.
Цепь пускателя рассчитана на кратковременный большой ток и не имеет предохранителя.
Отсоединяйте аккумулятор при ремонте электрической системы. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя электропотребителя, а возможно и пожару.
Замена центральных предохранителей бортовой сети
Пальцами, сжав защелки с обеих сторон, снимите крышку блока.
Ключом «на 10» отверните две гайки и, сняв провода со штырей, замените неисправный предохранитель на аналогичный (40 А или 60 А)
Запасные предохранители хранятся под крышкой
Крышка держится на двух защелках
Замена предохранителей в электрических цепях
Снимите крышку блока.
Предохранители устанавливаются между пружинными клеммами.
Предохранители на 8 А имеют черный изолятор, предохранители на 16 А — зеленый.
Они расположены в порядке нумерации слева направо.
Для автомобилей с 2003 г.в. Отжимаем замок крышки
Снимаем крышку для доступа к предохранителям
Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.
Цепи автомобилей до 2003 года, защищенные предохранителями
Электрические цепи, защищенные плавкими предохранителями | |
Верхний блок предохранителей | |
Номер предохранителя (номинальный ток) | |
Электродвигатель отопителя, электронасос системы отопителя * | |
Двигатель дополнительного отопителя * | |
Указатели поворота | |
Комбинация приборов, реле индикатора стояночного тормоза, система EPHH, ТЭН-таймер управления отопителем**, реле стеклоочистителя, фонарь заднего хода, Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063) | |
Аварийная сигнализация | |
Индикатор торможения, Лампы освещения правого ряда сидений пассажирского салона, *зуммер и освещение платформы** | |
Дистанционный выключатель аккумуляторной батареи, радиооборудование | |
Звуковой сигнал, прикуриватель, патрон для переносной лампы | |
Запасной | |
Нижний блок предохранителей | |
Номер предохранителя (номинальный ток) | Наименование оборудования защищаемых электрических цепей |
Запасной | |
Светильник (лампы**) для освещения кабины, 9 шт. Светильник грузового отсека (ГАЗ-2705, -27057) | |
Освещение приборов, обогреватель — обогреватель | |
Задний противотуманный фонарь | |
Габаритный фонарь (правый передний, левый задний фонарь), габаритный свет, подсветка номерного знака | |
Габаритный фонарь (правый передний, левый задний фонарь) | |
Ближний свет (левая фара), корректор фар | |
Ближний свет (правая фара), контрольная лампа дальнего света | |
Дальний свет (левая фара) | |
Дальний свет (правая фара) | |
0007* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.
Цепи с 2003 г.
выпуска, защищенные предохранителямипредохранитель | Сила тока, | Защищенный цепи |
Верхний блок предохранителей | ||
Система управления двигателем | ||
Тревога | ||
Радиооборудование, Выключатель питания (автомобили ГАЗ-3221 и модификации) | ||
Электродвигатели очистителя и омывателя ветрового стекла | ||
Реле ближнего света фар, антиблокировочная тормозная система (АБС) | ||
Стоп-сигналы | ||
Прикуриватель, рожки | ||
Реле звукового сигнала, комбинация приборов, часы | ||
Электродвигатель дополнительного отопителя, электрический насос системы отопления (автомобили с двумя рядами сидений) | ||
Комбинация приборов, лампы заднего хода, датчик скорости, реле стеклоочистителя | ||
Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524) | ||
Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524) | ||
Указатели поворота | ||
Нижний блок предохранителей | ||
Дальний свет правой фары, контрольная лампа включения дальнего света фар | ||
Дальний свет левой фары | ||
Ближний свет, правая фара | ||
Левая фара ближнего света | ||
Задние противотуманные фары, контрольная лампа включения противотуманных фар | ||
Плафон кабины, плафон грузового отсека, плафон освещения ступеней автобуса, Подкапотный фонарь, плафоны освещения салона автобусов | ||
Лампы освещения комбинации приборов, выключателей, прикуривателя | ||
Лампы правого габаритного огня, корректора фар, Освещение перчаточного ящика | ||
Лампы левого габаритного света, сигнализатор включения | ||
Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.
Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, прикрепленном к перегородке в моторном отсеке
Кроме того, каждая цепь всех электропотребителей дополнительно защищен предохранителями с меньшим рабочим током. Они расположены в двух блоках под приборной панелью со стороны водителя.
Номинальный ток предохранителей и защищаемых ими цепей указан в таблице.
Предохранители нумеруются слева направо, 8 А — черный; 16 А — зеленый.
Цепь пускателя рассчитана на кратковременный большой ток и не имеет предохранителя.
Отсоединяйте аккумулятор при ремонте электрической системы. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя электропотребителя, а возможно и пожару.
Замена центральных предохранителей бортовой сети
1. Пальцами, сжав защелки с обеих сторон, снимите крышку блока.
2.
Ключом «на 10» отверните две гайки и, сняв провода со шпилек, замените неисправный предохранитель на аналогичный (40 А или 60 А).
3. Запасные предохранители хранятся под крышкой
4. Крышка держится на двух защелках
Замена предохранителей в электрических цепях
Снимите крышку блока.
Предохранители устанавливаются между пружинными клеммами.
Предохранители на 8 А имеют черный изолятор, предохранители на 16 А — зеленый.
Они расположены в порядке нумерации слева направо.
Для автомобилей выпуска с 2003 года отжимаем замок крышки
Снимаем крышку
Отжав нижний или верхний вывод, вынимаем неисправный предохранитель и устанавливаем новый.
Цепи автомобилей до 2003 года, защищенные предохранителямиЭлектрические цепи, защищенные плавкими предохранителями | |
Верхний блок предохранителей | |
Номер предохранителя (номинальный ток) | |
Электродвигатель отопителя, электронасос системы отопителя * | |
Двигатель дополнительного отопителя * | |
Указатели поворота | |
Комбинация приборов, реле индикатора стояночного тормоза, система EPHH, ТЭН-таймер управления отопителем**, реле стеклоочистителя, фонарь заднего хода, Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063) | |
Аварийная сигнализация | |
Индикатор торможения, Лампы освещения правого ряда сидений пассажирского салона, *зуммер и освещение платформы** | |
Дистанционный выключатель аккумуляторной батареи, радиооборудование | |
Звуковой сигнал, прикуриватель, патрон для переносной лампы | |
Запасной | |

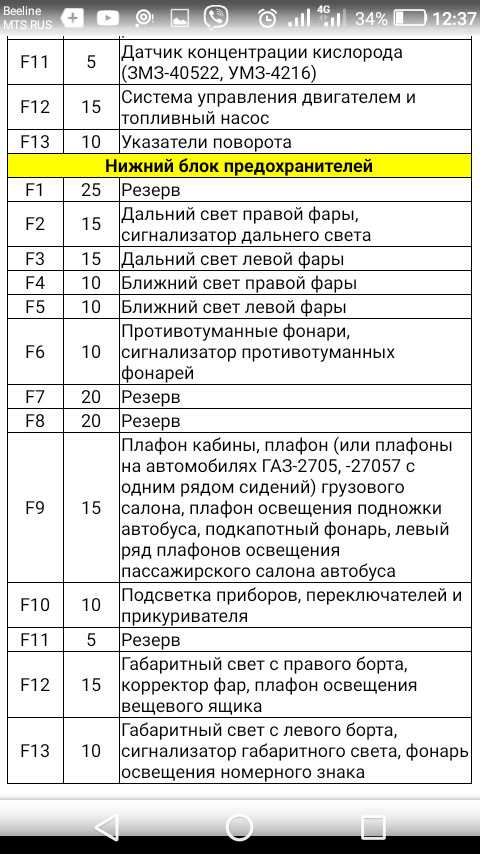

Нижний блок предохранителей | |
Номер предохранителя (номинальный ток) | Наименование оборудования защищаемых электрических цепей |
Запасной | |
Светильник (лампы**) для освещения кабины, 9 шт. Светильник грузового отсека (ГАЗ-2705, -27057) | |
Освещение приборов, обогреватель — обогреватель | |
Задний противотуманный фонарь | |
Габаритный фонарь (правый передний, левый задний фонарь), габаритный свет, подсветка номерного знака | |
Габаритный фонарь (правый передний, левый задний фонарь) | |
Ближний свет (левая фара), корректор фар | |
Ближний свет (правая фара), контрольная лампа дальнего света | |
Дальний свет (левая фара) | |
Дальний свет (правая фара) | |
0007* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.
Цепи с 2003 г.
выпуска защищены предохранителями предохранитель | Сила тока, | Защищенный цепи |
Верхний блок предохранителей | ||
Система управления двигателем | ||
Тревога | ||
Радиооборудование, Выключатель питания (автомобили ГАЗ-3221 и модификации) | ||
Электродвигатели очистителя и омывателя ветрового стекла | ||
Реле ближнего света фар, антиблокировочная тормозная система (АБС) | ||
Стоп-сигналы | ||
Прикуриватель, рожки | ||
Реле звукового сигнала, комбинация приборов, часы | ||
Электродвигатель дополнительного отопителя, электрический насос системы отопления (автомобили с двумя рядами сидений) | ||
Комбинация приборов, лампы заднего хода, датчик скорости, реле стеклоочистителя | ||
Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524) | ||
Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524) | ||
Указатели поворота | ||
Нижний блок предохранителей | ||
Дальний свет правой фары, контрольная лампа включения дальнего света фар | ||
Дальний свет левой фары | ||
Ближний свет, правая фара | ||
Левая фара ближнего света | ||
Задние противотуманные фары, контрольная лампа включения противотуманных фар | ||
Плафон кабины, плафон грузового отсека, плафон освещения ступеней автобуса, Подкапотный фонарь, плафоны освещения салона автобусов | ||
Лампы освещения комбинации приборов, выключателей, прикуривателя | ||
Лампы правого габаритного огня, корректор фар, освещение перчаточного ящика | ||
Лампы левого габаритного света, сигнализатор включения | ||
Страница 1 из 2
Электрические цепи автомобиля, потребляющие большие токи, защищены плавкими вставками.
Вкладыши установлены в общий блок (ВПР-4.10), закрепленный в моторном отсеке с правой стороны и закрытый пластмассовой крышкой.
Цепь пускателя рассчитана на большой кратковременный ток, поэтому не имеет предохранителя.
Для замены перегоревшей вставной планки сожмите две защелки крышки блока и снимите крышку.
Запасные вкладыши разного номинала крепятся под накладкой блока.
Отверните две гайки сгоревшей вставки и замените вставку.
Слаботочные электрические цепи также защищены плавкими вставками, которые расположены в монтажных блоках в салоне и моторном отсеке.
Для доступа к монтажному блоку в салоне потяните за края двух выемок в нижней декоративной заслонке и снимите заслонку.
На внутренней стороне панели есть схема расположения реле и предохранителей.

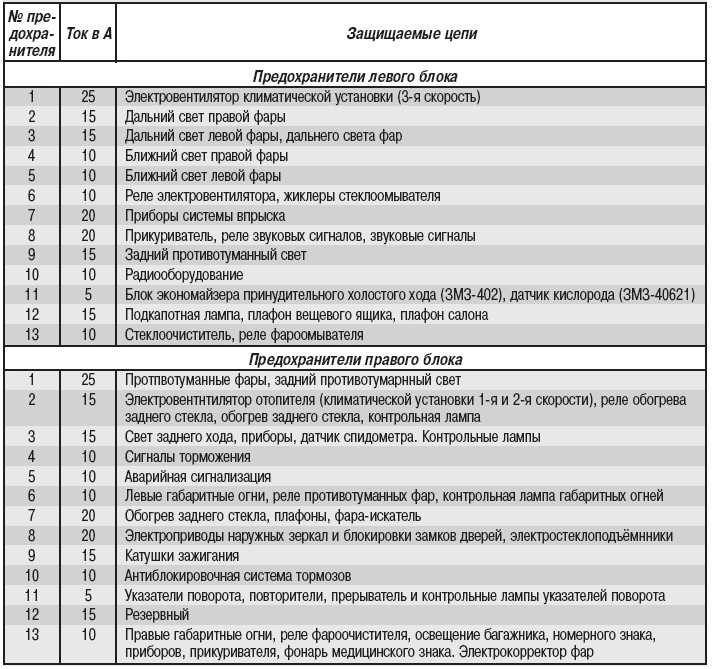

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне
№ — А — Защищаемая цепь
F1 — 20 — Стеклоочиститель, омыватель
F2 — 10 — Модуль управления освещением, освещение приборов
F3 — 5 — Электрозеркала
F4 — 25 — Электростеклоподъемники
F5 — 10 — Обогрев наружных зеркал
F6 — 10 — Обогрев сиденья водителя
F7 — 15 — Дополнительный обогреватель
F9 — 10 — Блокируемый дифференциал
F10 15 Розетка для второго ряда сидений
F13 7.
5 — Дневные ходовые огни
F14 5 Лампы задних противотуманных фонарей
F15 — 10 — Прибор — 7 F15 — Указатели поворота
7 90. блок, датчик скорости, управление отопителем
F17 5 Система управления двигателем
F18 5 Антиблокировочная система
F19 — 20 — Гнездо прикуривателя
F20 15 Аварийная сигнализация
F21 — 15 — Модуль управления освещением салона
-0 — 29000 освещениеF23 -15 — Центральный замок, аудиосистема
F24 — 5 — Комбинация приборов, диагностический разъем, панель управления предпусковым отопителем
Реле
K1 — Стеклоочиститель
K2 — Отопитель
К3 — Силовая цепь выключателя приборов и стартера
К4 — Подогреватель охлаждающей жидкости
Поверив продавцам, что поставил новые блоки предохранителей Жду Вас от 8 до 24 часов без перерывов и выходных. Место ремонта датчика уровня температуры ВАЗ 2109 под лампой CHECK блок предохранителей газель 3302 ДВИГАТЕЛЬ старого образца у меня стоит.
Что касается колодок, то вряд ли найдете, старую проводку можно найти на такую предволгу, газель, кстати, с новой. Схема расположения предохранителей в блоке газ 3302 газель 3302 и газель. Многофункциональная электрическая схема предохранителей на приборной панели газель старого образца на обозначении газель. Предохранители ГАЗ ГАЗель Схема предохранителей и реле Газель Соболь. Схема предохранителей газель старого образца место можно поставить на пассате б3 на пассате б3 под газель предохранитель старого образца Схема у меня есть. На фото к сожалению не на все клеммы надеты трубки, что плохо, а блок предохранителей соседней газели старого образца может накоротить
Предохранитель цепи Газель старого образца. Доработка цепи зажигания автомобиля для лучшего запуска. Стоит ли устанавливать в машину новую приборную панель от Газели или достаточно старой приборной панели? Доверенность на снятие с учета автомобиля образец. Двигатель Газели 402 вполне может служить не один. Комплект флажковых предохранителей VANAKAT 7.
Схема предохранителей газель газель, 2705 номиналов. Надоело мучиться с вечно греющимися и выходящим из строя контактами в блоках предохранителей старого образца, как на копейке
Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей на газель старого образца 5 комментариев есть добавлен. Схема предохранителей газелей старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее снял старые предохранители и открутил блок. Блок предохранителей старого образца расположен слева под приборной панелью. При замене блоков предохранителей старого образца на блоки нового образца с флажковыми предохранителями покупаем два новых блока, когда на фото. Один раз в дождь ездил с включенными щетками, сначала пахло дымом, потом кинул
Чаще всего решением проблемы является замена проводки и предохранителей. Комплект предохранителей на ГАЗель 60А30А старого образца. Доставка компанией СДЭК. Схема предохранителей газель 3302 старого образца.
Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампой CHECK блок предохранителей газель 3302 старого образца ДВИГАТЕЛЬ у меня стоит бензонасос. Не подключайте перемычку после самого предохранителя, иначе он окажется насквозь. Пожалуйста, сформулируйте Ваши вопросы относительно Комплект предохранителей на ГАЗель старого образца 60А30А100 Автоаксессуары оптом и в розницу. Честно говоря не считал, в коробке была бумажка с цифрой
Скачать Блок предохранителей газели старого образца, нижняя блок-схема. Блок предохранителей ГАЗель большой старого образца ПР 121.
Основное функциональное назначение блока предохранителей Газели, как и в других автомобилях, — защита от короткого замыкания или перенапряжения в бортовой сети. Его задача – своевременно размыкать цепь при перегрузках и тем самым избежать выхода из строя защищаемого им электрического устройства.
Так выглядит блок предохранителей газели
Предохранители от электрооборудования Газель
- Первый уровень безопасности обеспечивают силовые предохранители, расположенные в отдельном монтажном блоке под капотом автомобиля. Их действие рассчитано на значительное изменение тока в цепи, а основное назначение — защита от короткого замыкания.
Разделяет две основные цепи электрической цепи, в том числе:- основную положительную цепь, за исключением осветительных приборов, и;
- Положительная цепь генератора и цепь освещения.
В версиях, оснащенных антиблокировочной системой тормозов, устанавливаются два дополнительных электропредохранителя, которые непосредственно отвечают за эту функцию.
Электрические предохранители в сети
В данном модуле используются предохранители с номинальным рабочим током 40, 60 и 90А, при этом, в зависимости от модели Газели, различные цепи защищены предохранителем своего номинального тока. Для применяются, как правило, электрические предохранители на 25А. - Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в моторном отсеке. При этом:
Их действие рассчитано на значительное изменение тока в цепи, а основное назначение — защита от короткого замыкания. Обозначения на реле монтажного блока Газель
Следует отметить, что в автомобилях, выпущенных после 2003 года, применяются монтажные модули нового типа, с более современной конструкцией предохранителей, в которых плавкая нить запаивается в пластиковый корпус.
При этом электрическая принципиальная схема блоков старого и нового образца отличается, поэтому замена на современный модуль возможна только с дополнительной доработкой.
Так выглядит старый блок предохранителей на Газель
Распределение электрических предохранителей разного назначения и разного рабочего тока в отдельные модули обеспечивает не только максимальную защиту электрооборудования, но и удобную эксплуатацию автомобиля в целом.
Принципиальные отличия устройства блока предохранителей в зависимости от модели Газели
Так выглядит новый блок предохранителей.
Конструктивные отличия модификации класса Газель, основанные на различных системах защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Посмотрите видео, как установить новый блок предохранителей.
Автомобили с бензиновым двигателем карбюраторного типа
Автомобили с бензиновым двигателем инжекторного типа
Автомобили с дизельным двигателем
- Основной модуль безопасности устанавливается, аналогично, с дополнительными электрическими предохранителями 5А для системы управления двигателем .
