Как заменить предохранители ВАЗ-2109
Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков. Блоки разных лет выпуска имеют предохранители разных типов.
Всегда имейте с собой комплект запасных предохранителей. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.
1. Большинство электрических цепей защищены плавкими предохранителями. Блок предохранителей установлен в задней части моторного отсека со стороны водителя. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах. | 2. Новый блок предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице. |

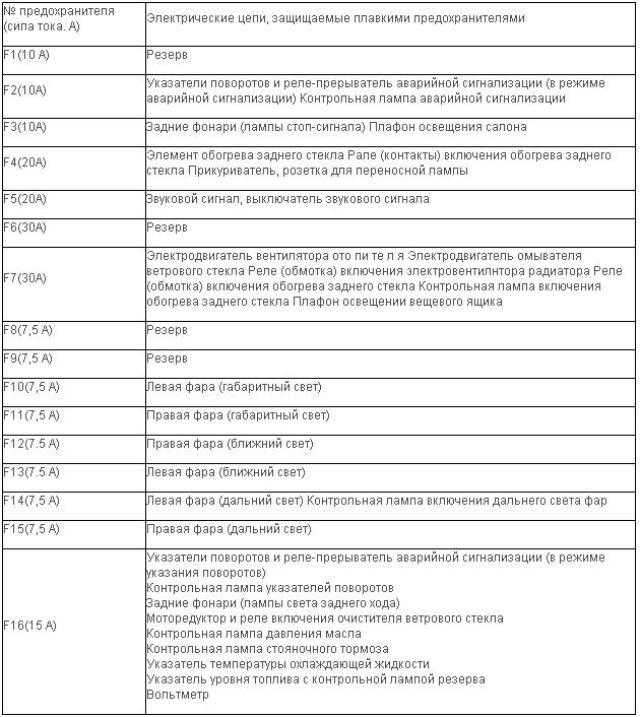

Каждому из блоков подходят только свои предохранители. | Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя. |

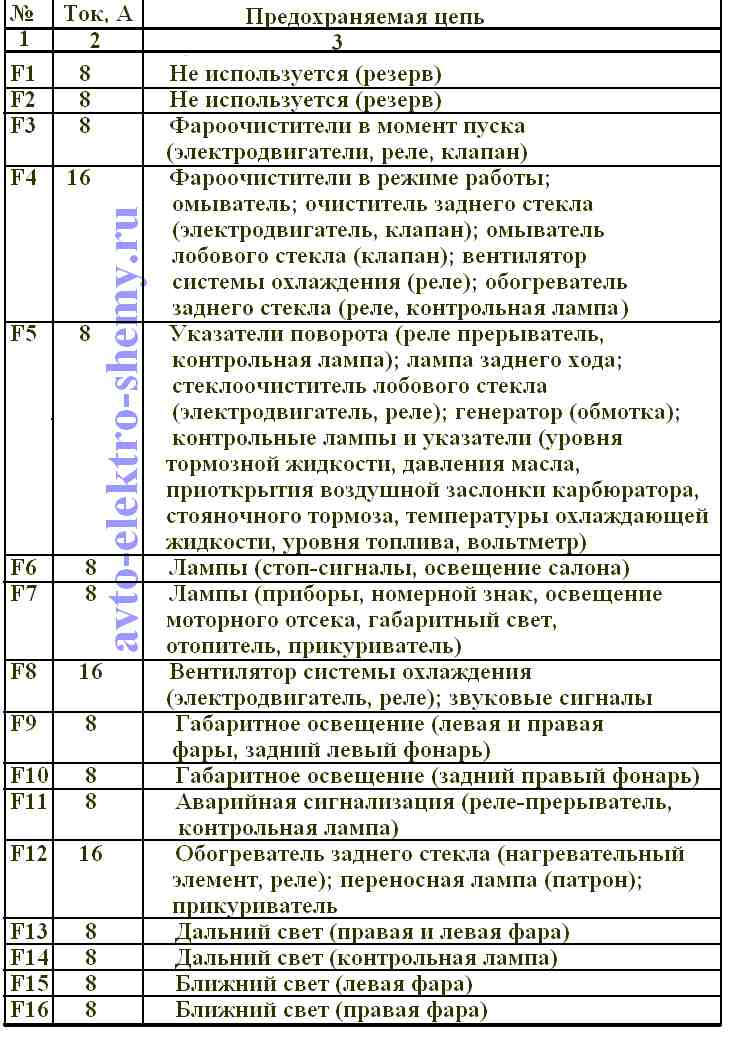

3. Блок предохранителей раннего выпуска. | 4. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице. |
5. Нажмите на защелки с обеих сторон крышки и снимите ее. | 6. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке. |
7. Захватите пинцетом предохранитель и выньте его. | 8. Вышедший из строя предохранитель. Нить предохранителя перегорела. |
9. В передней части блока установлены запасные предохранители. | 10. Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации. |
11. С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей. | Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями. |
особенности обслуживания с фото и видео рекомендациями Сам автоэлектрик
Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Особенности устройства
Владельцы «Самары» первых лет выпуска нередко жалуются на обгорающие контакты и отказывающую электронику.
Причиной этого чаще всего являются некачественные комплектующие, которыми электропроводка ВАЗ 21093 изобилует в достаточном количестве. И при появлении первых симптомов, следует незамедлительно заняться починкой неисправных узлов, поскольку от этого зависит безопасность участников дорожного движения.
За проводкой следует присматривать с первых дней
Монтажный блок
Особое беспокойство вызывает монтажный блок, который находится в «мокрой» зоне под капотом – дренажное отверстие нередко забивается, и влажный воздух попадает внутрь, окисляя контакты. Подобные конструктивные ляпы есть и у ВАЗ 21099.
Из-за конструктивной особенности монтажный блок подвержен воздействию грязи и влаги
Симптоматика
Оригинальная схема проводки ВАЗ 21093 на карбюратор
О том, что с контактами не все в порядке, автомобиль сигнализирует владельцу самым необычным способом:
- При включении вентилятора двигатель начинает глохнуть;
- Аналогично ведет себя силовой агрегат при включении дальнего света фар;
- При включении стартера в салоне появляется запах горелого пластика;
- Аналогично при включении во время движения отопительной печки и т.
п.
п.Такие «находки» — нередки на «Самаре»
Если один из этих симптомов проявился у вас – необходимо незамедлительно исправлять ситуацию своими руками, пока она не вышла из-под контроля.
Обратите внимание! Дело в том, что проводка ВАЗ 21093 на инжектор отличается достаточно высокими нагрузками, и любое неустойчивое соединение в цепи может обернуться бедой, цена которой – стоимость автомобиля и ваше здоровье
Способы устранения
Родная схема электропроводки ВАЗ 21093i устроена таким образом, что основная нагрузка приходится на следующую цепь (на фото ниже). Подобным образом устроена и проводка Москвич 2141.
Основные узлы, требующие контроля подведенной проводки
На схеме обозначены:
- АКБ;
- генератор типа 37.3701;
- монтажный блок;
- механический замок зажигания.
Начинать поиски лучше всего с монтажного блока. Снимайте клемму с аккумулятора, открывайте крышку и осмотрите каждый контакт.
Обгоревший контакт следует зашкурить и обезжирить. А колодку заменить новой
Блок предохранителей
Еще один проблемный узел «Самары» – блок предохранителей старого образца. О том, как самостоятельно модернизировать его вы можете узнать из видео, представленного ниже.
Осветительные и звуковые приборы
- Вместо активации стоп-сигналов в задних фонарях при нажатии на тормозную педаль начинается настоящая «цветомузыка»;
- Звуковой сигнал работает нестабильно;
- Магнитола или радиоприемник также работают неустойчиво.
Поврежденные детали подлежат обязательной замене
Обратите внимание! Здесь инструкция будет аналогичной – незамедлительно найти обгоревший контакт (на фото) и отремонтировать.
А при невозможности – заменить новыми деталями
О том, как исправить подобную проблему с контактами на ГАЗели — вы можете прочесть в другой нашей статье .
В заключение
На самом деле проводка ВАЗ 21093 на карбюратор или инжектор достаточно надежна, чего не скажешь о разъемах и клеммах
Именно их состоянию следует уделять самое пристальное внимание
А при обнаружении описанных в статье симптомов следует принять незамедлительные меры по устранению неисправностей. От этого зависит безопасность вашего автомобиля. Удачи на дорогах!
Как снять и установить монтажный блок предохранителей ВАЗ
YouTube приколыреле и предохранители лада ларгус
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.
- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
- Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
- После этого выкручивайте саморезы, которые соединяют обе половины корпуса.
На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ.
С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.
Как отремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы.
Осмотрите все разъемы.
Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
Неисправности и схемы блоков
Не работают указатели поворота поворотники на автомобиле ВАЗ 2108, 2109, 21099
Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:
- окисление контактов;
- замыкание из-за грязи.
Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы.
Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.
Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:
- нестабильная работа фар или произвольное включение/выключение/переключение режима;
- проблемы с магнитолой;
- периодически пропадающее зажигание;
- нечеткая работа дворников или омывателей;
- нечеткая работа звукового сигнала;
- неправильная или нечеткая работа указателей поворота.
Отличия монтажных блоков предохранителей ВАЗ
Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость.
В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.
Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.
Нумерация выводов монтажного блока 2114-3722010
| Разъём | Контакт | Цвет провода | Назначение |
|---|---|---|---|
| X1 (Ш1) | 1 | Б | стеклоподъемники |
| 2 | Г | выключатель зажигания (кл. 15/2) | |
| 3 | ГП | выключатель зажигания (кл. 15) | |
| 4 | ЖГ | переключатель эл.  двигателя отопителя | |
| 5 | Р | выключатель зажигания (кл. 30/1) | |
| 6 | КР | выключатель зажигания (кл. 30) | |
| 7 | блокировка дверей | ||
| 8 | П | выключатель зажигания (кл. 50) | |
| X2 (Ш2) | 1 | БГ | переключатель очистителя заднего стекла |
| 2 | Г | переключатель указателей поворотов (правый) | |
| 3 | РП | включатель стоп-сигналов | |
| 4 | Б | контрольная лампа целостности ламп | |
| 5 | ПЧ | включатель аварийной сигнализации | |
| 6 | ГБ | дверь левая передняя | |
| 7 | ОБ | включатель задних противотуманных огней | |
| 8 | 34 | контрольная лампа дальнего света | |
| 9 | — | ||
| 10 | 4 | включатель задних противотуманных огней | |
| 11 | сч | контрольная лампа резерва топлива | |
| 12 | ПЧ | контрольная лампа уровня топлива | |
| 13 | БЧ | плафон освещения салона | |
| 14 | КГ | контрольная лампа ручного тормоза | |
| 15 | гч | переключатель указателей поворотов (левый) | |
| 16 | эл. двигатель фароочистителя | ||
| 17 | — | ||
| X3 (Ш3) | 1 | ж | датчик скорости |
| 2 | чп | включатель аварийной сигнализации | |
| 3 | ГП | переключатель указателей поворотов | |
| 4 | СБ | контрольная лампа уровня масла | |
| 5 | Ч | масса | |
| 6 | РБ | контрольная лампа уровня омывающей жидкости | |
| 7 | РО | контрольная лампа износа тормозных накладок | |
| 8 | 3 в | включатель фар | |
| 9 | ЖЗ | переключатель стеклоочистителя ветрового стекла | |
| 10 | ПГ | патрон подключения переносной лампы | |
| 11 | выключатель зажигания (кл. 15) | ||
| 12 | РЧ | включатель омывателя заднего стекла | |
| 13 | |||
| 14 | ж | контрольная лампа противотуманных фар | |
| 15 | |||
| 16 | СГ | указатель давления масла | |
| 17 | |||
| 18 | Р | переключатель стеклоочистителя | |
| 19 | СО | переключатель стеклоочистителя | |
| 20 | С | переключатель стеклоочистителя | |
| 21 | ОБ | включатель задних противотуманных фар | |
| X4 (Ш4) | 1 | ЗП | Вкл. и контрольная лампа обогрева заднего стекла |
| 2 | ГБ | переключатель света фар (дальний свет) | |
| 3 | О | стеклоочиститель | |
| 4 | БЧ | включатель наружного освещения | |
| 5 | К | реостат освещения приборов | |
| 6 | Р | аккумулятор | |
| 7 | ЧБ | переключатель очистителя и омывателя ветрового стекла | |
| 8 | О | колодка Ш4 монтажного блока клемма 3 | |
| 9 | СЧ | включатель звуковых сигналов | |
| 10 | БП | включатель стоп-сигналов | |
| 11 | Р | аккумулятор | |
| 12 | СП | переключатель света фар (ближний свет) | |
| 13 | предупредительный свет | ||
| 14 | — | ||
| 15 | — | ||
| 16 | РГ | контрольная лампа уровня тормозной жидкости | |
| 17 | ЗБ | указатель температуры охлаждающей жидкости | |
| 18 | КБ | контрольная лампа заряда аккумуляторной батареи | |
| 19 | ЖЧ | включатель противотуманных фар | |
| 20 | РЗ | контрольная лампа уровня охлаждающей жидкости | |
| 21 | Ж | тахометр | |
| X5 (Ш5) | 1 | 3 | дальний свет (правый) |
| 2 | 3Ч | дальний свет (левый) | |
| 3 | СЧ | ближний свет (левый) | |
| 4 | П | стартер (кл.  50) | |
| 5 | ПБ | электровентилятора охлаждения радиатора | |
| 6 | С | ближний свет (правый) | |
| X6 (Ш6) | 1 | — | |
| 2 | 3 | включатель света заднего хода | |
| 3 | ГЧ | указатель поворота (левый передний) | |
| 4 | — | ||
| 5 | — | ||
| 6 | — | ||
| 7 | — | ||
| 8 | ЖЧ | габаритный огонь (правый передний) | |
| 9 | БЧ | терморегулятор электровентилятора | |
| 10 | ЖЧ | габаритный огонь (левый передний) | |
| 11 | Г | указатель поворота (правый передний) | |
| 12 | включатель света заднего хода | ||
| 13 | РГ | датчик уровня тормозной жидкости | |
| X7 (Ш7) | 1 | — | |
| 2 | ЖГ | эл. двигатель фароочистителя | |
| 3 | Б | эл.двигатель фароочистителя | |
| 4 | — | ||
| 5 | СБ | датчик уровня масла | |
| 6 | СЧ | звуковые сигналы | |
| 7 | С | датчик скорости | |
| 8 | ЗБ | датчик температуры охлаждающей жидкости | |
| 9 | КБ | генератор (кл. 61) | |
| 10 | Р | насос омывателя ветрового стекла | |
| 11 | БЧ | включатель подкапотной лампы | |
| 12 | РБ | датчик уровня омывающей жидкости | |
| 13 | РЧ | тормозные накладки | |
| 14 | — | ||
| 15 | КП | тахометр | |
| 16 | РЗ | датчик уровня охлаждающей жидкости | |
| 17 | ЖБ | реле противотуманных фар | |
| X8 (Ш8) | 1 | ЖП | реле противотуманных фар |
| 2 | ЖЧ | противотуманная фара (левая) | |
| 3 | Ж | противотуманная фара (правая) | |
| 4 | ГП | катушка зажигания | |
| 5 | Р | генератор (кл.  30) | |
| 6 | Р | генератор (кл. 30) | |
| 7 | — | ||
| S | РЧ | реле противотуманных фар | |
| X9 (Ш9) | 1 | РЧ | эл двигатель очиститель заднего стекла |
| 2 | Г | указатель поворота (правый задний) | |
| 3 | БГ | эл двигатель очиститель заднего стекла | |
| 4 | ОЧ | задние противотуманные огни | |
| 5 | СЧ | дверь задняя | |
| 6 | ПЧ | дверь передняя правая | |
| 7 | БЧ | плафон освещения салона | |
| 8 | КГ | датчик ручного тормоза | |
| 9 | БЧ | кнопки сигнализации открытых дверей | |
| 10 | элементы обогрева заднего стекла | ||
| 11 | С | фонарь освещения номерного знака | |
| 12 | ГБ | дверь передняя левая | |
| 13 | Б | плафон освещения салона | |
| 14 | П | стоп-сигналы | |
| 15 | Ж | габаритный огонь (правый задний) | |
| 16 | 3 | фонарь заднего хода | |
| 17 | ЖЧ | габаритный огонь (левый задний) | |
| 18 | ЖГ | очиститель заднего стекла | |
| 19 | элементы обогрева заднего стекла | ||
| X11 (Ш11) | 1 | Ж | насос |
| 2 | РЧ | клапан омыва заднего стекла | |
| 3 | — | ||
| 4 | Ж | насос | |
| 5 | БЧ | подкапотная лампа | |
| 6 | — | ||
| 7 | — | ||
| 8 | КЧ | подкапотная лампа | |
| 9 | Б | эл двигатель стеклоочистителя | |
| 10 | эл. |
