Предохранители и реле ВАЗ 2107

Владельцы ВАЗ 2107 часто сталкиваются с проблемами в электрике и первое, что надо сделать- это проверить предохранители и реле авто. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Предохранители и реле под капотом ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

Назначение реле подкапотного блока

R1 — реле включения обогрева заднего стекла.

Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар.

Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар.

Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар.

Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала.

На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения.

На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей

5 — запасные предохранители

6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Назначение предохранителей подкапотного блока

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар.

Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения.

Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы.

Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.

Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).

Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора

Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.

Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов.

Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.

Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

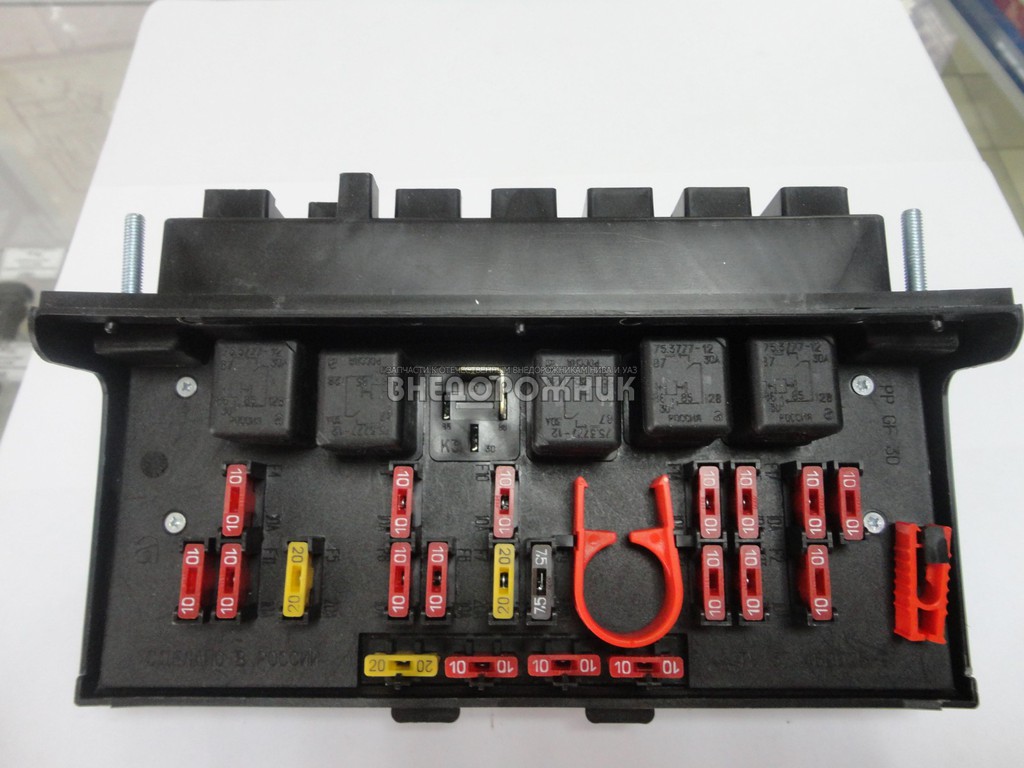

Внешний вид блока предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

Схема: предохранители ВАЗ 2107 | Клуб любителей ВАЗ

Монтажный блок реле и предохранителей автомобиля ВАЗ 2107
R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный http://lizaonline. ru

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)
прикуриватель
часы

F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)
лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)
указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива

указатель температуры охлаждающей жидкости
лампа контроля включения стояночного тормоза
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора http://kistudio. ru

F11 (10А)
плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)
лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)
лампа дальнего света (левая фара)
лампа контроля включения дальнего света

F14 (10А)
лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака

подкапотная лампа
лампа контроля включения наружного освещения

F15 (20А)
лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)
ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)
ближний свет фар (левая блок-фара)

Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:



Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.

1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

• электродвигатель отопителя
• лампы света заднего хода
• сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

• электродвигатель стеклоочистителя
• электродвигатель очистителей фар
• электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

• прикуриватель
• часы

F7 (20А)

• звуковые сигналы
• реле сигналов
• реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

• выключатель аварийной сигнализации с контрольной лампой
• реле-прерыватель указателей поворота и аварийной сигнализации
• лампа контроля указателей поворота (в режиме аварийной сигнализации)
• указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

• лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

• указатели поворота (в режиме указания поворота)
• тахометр, вольтметр
• реле-прерыватель и сигнализатор указателей поворота
• система управления электропневмоклапаном
• указатель и сигнализатор резерва топлива
• указатель температуры охлаждающей жидкости
• лампа контроля включения стояночного тормоза
• лампа контроля аварийного состояния рабочей тормозной системы
• лампа контроля заряда аккумуляторной батареи
• лампа контроля закрытия воздушной заслонки карбюратора
• реле электровентилятора (обмотка)
• термовыключатель электровентилятора
• обмотка возбуждения генератора

F11 (10А)

• плафон освещения салона
• лампы сигналов торможения
• лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

• лампа дальнего света (правая фара)
• реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

• лампа дальнего света (левая фара)
• лампа контроля включения дальнего света

F14 (10А)

• лампа габаритного освещения (левая блок-фара)
• лампа габаритного освещения (правый фонарь)
• лампа фонарей освещения номерного знака
• подкапотная лампа
• лампа контроля включения наружного освещения

F15 (20А)

• лампа габаритного освещения (правая блок-фара)
• лампа габаритного освещения (левый фонарь)
• лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

• ближний свет фар (правая блок-фара)
• реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

• ближний свет фар (левая блок-фара)

Блок предохранителей ВАЗ 2107 | схема блока предохранителей

Работоспособность электрооборудования автомобиля во многом определяется исправностью специального узла, где установлены предохранительные компоненты электросети. Узел по праву считается электрическим сердцем авто, так как обеспечивает питание потребителей и защиту электрических цепей от перегрузок. ВАЗовский блок находится в правой части подкапотного пространства, прямо перед пассажирским сиденьем.

Узел исполняется в двух вариантах.

• Первый рассчитан на использование в ВАЗ 2107 карбюраторных версий.
• Инжекторные модели получили усовершенствованную конструкцию, которая может адаптироваться на карбюраторные «семерки», то есть не зависящую от системы запитывания автомобиля.

Комплектация старого монтажного блока насчитывает 17 защитных компонентов и 6 электромагнитных реле. Плавкие вставки имеют цилиндрическую форму, фиксируются подпружиненными контактами.

При прохождении значительных токов происходит интенсивный нагрев как самих предохраняющих элементов, так и пружинных контактов.

С течением времени происходит деформация контактов, что обуславливает их ремонт и зачистку продуктов окисления.

Еще недостатком конструкции является затруднительный ремонт в случае перегорания дорожек, так как проблематично разъединить платы.

Новый блок располагает числом предохранителей, аналогичным старому образцу. Количество реле зависит от комплектации автомобиля, может доходить до 6 штук.

С внедрением плавких вставок ножевого типа возросла надежность соединения контактов. Кстати, в варианте с цилиндрическими предохранителями наблюдались проблемы пропадания контакта.

Модели ВАЗ 2107 в инжекторном исполнении снабжаются дополнительным блоком. Он устанавливается под перчаточным отделением (бардачок) в салоне автомобиля. В нем отсутствует печатная плата. Он обязан контролировать включение устройств:

• система ЭБУ,
• электробензонасос,
• главное реле.

Также в допблок включены три реле, предназначенных для защиты цепей ЭБУ, основного реле, топливного насоса.

Внешняя оболочка блока выполнена из пластика. На обратной стороне верхней крышки выгравирована схема с расположением элементов и их назначением в виде символов.

Стандартные номиналы предохранителей ВАЗ 2107 стандартизованы, различаются окраской корпуса:

• 7,5А – коричневый цвет,
• 10А – красный цвет,
• 15А – синий цвет,
• 20А – жёлтый цвет.

Внутренность старого блока состоит из двух печатных плат, смонтированных параллельно. Платы соединены между собой перемычками. На платах в один ряд расположены предохранители. Стыковка с сетью производится посредством разъёмных соединений. Для исключения ошибки в подключении разъемы выполнены в разных цветах.

В новом блоке имеется одна плата блока предохранителей с расположением защитных элементов в два ряда, что упрощает их обслуживание. Цилиндрические предохранители заменены плавкими прозрачными вставками, имеющие штыревой контакт. В случае перегорания визуально наблюдается разрыв контакта. Для проведения замены вставки имеется пластмассовый съёмник, закреплённый на корпусе.

Контроль состояния предохранителей и своевременная замена пришедших в негодность деталей снижает вероятность появления серьезных проблем, влекущих более серьезный ремонт. Каждый предохранитель намечен для обслуживания одной или нескольких электрических цепей.

Повреждение плавкой вставки влечет за собой прекращение питания конкретного устройства. Знание функционального назначения каждого элемента блока предохранителей обеспечивает нахождение и устранение неисправности.

Номер предохранителя с номинальным током	Направление защитного действия
F1	Включение тыльного освещения при включении задней передачи. Ответственность за работу электрических двигателей отопителя салона и стеклоомывателя заднего стекла. Обеспечение работы реле подогрева заднего стекла с подключением на обмотку.
F2	Ответственность за работу электрических двигателей очистителя и стеклоомывателя ветрового стекла и фар. Контроль работы дворников лобового стекла.
F3/F4	Резерв
F5	Обеспечение работоспособности нагревательного элемента системы обогрева стекла заднего вида. Ответственность за его реле и сопутствующие контакты.
F6	Обеспечение работы часов, прикуривателя и штепсельной розетки для переноски
F7	Ответственность за работу электрического двигателя, запускающего вентилятор системы охлаждения радиатора. Обеспечение подачи звукового сигнала.
F8	Обеспечение работы поворотных указателей в режиме аварийной сигнализации и связанных с ними выключателем и реле-прерывателем.
F9	Обеспечение работы противотуманного освещения. Стабилизация напряжения генератора Г-222 при нахождении его в комплектации.
F10	Работа тахометра и вольтметра. Обеспечение световой индикации по резерву горючего, поворотов, температуре в системе охлаждения. Контроль заряда аккумуляторной батареи. Контроль аварийного состояния тормозной системы, запирания воздушной заслонки карбюратора, включения стояночного тормоза. Контроль цепей управления генератором, вентилятором, электропневмоклапаном.
F11	Обеспечение освещения салона, а также задних тормозных фонарей в режиме торможения и стоп-сигнала.
F12	Функционал дальнего света правой фары. Контроль обмотки на включение реле очистителей фар.
F13	Функционал дальнего света левой фары и сигнализации включения дальнего света.
F14	Габаритное освещение левой фары и правого тыльнего фонаря. Обеспечение работы подкапотного фонаря и подсветки на номерной знак.
F15	Габаритное освещение правой фары и левого тыльнего фонаря. Лампочка подсветки приборной панели. Обеспечение освещения зон прикуривателя и вещевого ящика.
F16	Функционал ближнего света правой фары. Контроль обмотки включения реле очистителя фар.
F17	Функционал ближнего света левой фары.

Предохранители старой комплектации рассчитаны на номинальный ток в 8А. В следующей версии это значение составляет 10А. Исключение составляет F7 с величинами16А и 20А соответственно.

При потере работоспособности определенной системы автомобиля одной из причин отказа может оказаться перегорание предохранителя. Выход из строя защитного элемента провоцируют перегрузки или короткие замыкания в цепях.

Если функционал предохранителя распространяется на несколько систем, нужно проверить другую систему на работоспособность. Ее корректная работа означает исправность плавкой вставки, а проблему стоит поискать в другом месте.

Мультиметром либо другим измерителем проводится прозвонка. Величина сопротивления исправного предохранителя находится возле нуля. В противном случае деталь подлежит замене. Детали меняются на аналоги такого же номинала по значению тока.

• Процедура замены плавкой вставки начинается с обесточивания системы.
• Крышка блока предохранителей снабжена фиксаторами, при обжатии которых открывается доступ к расположенным элементам.
• Визуально либо с помощью измерительного прибора выявляется деталь, вышедшая из строя.
• Пинцетом извлекается выгоревший элемент и меняется на новый. Закрывается крышка и подключаются клеммы аккумулятора.

Прежде чем устанавливать новый коммутационный элемент, необходимо обследовать защищаемые электрические цепи на вероятность появления коротких замыканий. При существовании такой проблемы перегорание защитных элементов будет повторяться с частой периодичностью. Также необходимо немного подпружинить контакты для улучшения качества передачи тока.

Есть предохранитель, устанавливаемый обособленно от остальных, который служит для контроля противотуманной оптики. Его место – возле радиоприёмника, под заглушками. Доступ к нему открывается после демонтажа выключателей консоли, где находится приемник.

После отжатия фиксаторов вытаскивается пластиковая вставка. Извлечение с последующей заменой идет по стандартной процедуре.

Снять блок предохранителей с целью замены требуется в крайнем случае, когда проведение ремонта нецелесообразно. Процедура замены (БП) включает поэтапные шаги:

• отсоединяются клеммы батареи аккумуляторов,
• демонтируется воздухофильтр,
• убираются полочка под торпедой и перчаточный ящик,
• отстыковываются подводящие пучки проводки,
• демонтируется крепление БП,
• на место снятого узла устанавливается новый БП,
• подключается электропроводка.

Снятые элементы к монтируются в изначальное положение. Подключаются выводы аккумулятора (вначале со знаком +, затем отрицательный).

Снятие блока предохранителей возможно даже непрофессионалам. Потребуется минимум инструментов: торцовый ключ на 10 мм, отвертки с крестообразным и прямым лезвиями. При отсутствии пинцета его успешно заменят пассатижи. В случае снятия коррозии понадобится жидкость типа WD-40 либо её аналог, а также ветошь.

Одной из причин некорректной работы может стать потеря проводящих свойств на плате. Обычно это обусловлено перегоранием дорожки, когда установлен предохранитель с большим номиналом, чем необходимо. Восстановление заключается в лужении поврежденного участка и проведении паяльных работ. Другим вариантом выступает установление перемычки из провода между целыми контактами.

Некоторые автовладельцы решаются на смену БП со старого на новый образец. Замена не вызывает никаких проблем, так как точки крепления у обоих вариантов совпадают. Желательно перед монтажом положить прокладку.

Исправная работа блока предохранителей создает условия для нормального функционирования электрических систем, что чрезвычайно важно в свете требований по техническому состоянию и безопасности автомобиля.

Схема предохранителей ВАЗ 2106 и ВАЗ 2107, перечень вставок

Дата публикации Июл 20, 2014, Рубрики Автомобили ВАЗ |

Схема предохранителей ВАЗ 2106 и ВАЗ 2107 схожа между собой. Расположены (предохранители) в монтажном блоке, который находится в салоне автомобиля, с правой стороны от панели приборов водителя, рядом с рычагом, открывающим крышку моторного отсека (капот). Схема предохранителей на автомобилях ВАЗ 2106 2107 (“классика”), считается самой простой, доступной, и удобной для пользователей. Монтажные блоки изготовлены, на совесть, надежны, и, что, самое главное, они удачны, поэтому, многих автомобилистов, никогда не преследовали проблемы, после замены в них вставок плавких, иже, предохранителей.

Вернемся к предохранителям и реле, элементам наиважнейшим, без которых схема предохранителей ВАЗ 2106 и ВАЗ 2107 не действенна. Фигурально, вставки плавкие, используемые в легковых автомобилях, подразделяются на два типа, керамические и пластиковые. Предохранители пластиковые, порой, не выдерживая термической подачи силового агрегата автомобиля, а также, при наличии частичной потери контакта на клеммы электрической цепи, выходят из рабочего состояния, что влечет, не только разрыв определенной цепи, но и короткое замыкание, и отказ в работе электронного оборудования автомобиля.

Предохранители (вставка плавкая) ВАЗ 2106 (2107) керамические, требуют осторожности в процессе их установки (хрупкость). Обязательно нужно обратить внимание, керамические предохранители способны работать с высокими нагрузками на электронное оборудование Вашего автомобиля. При установке предохранителей (керамических) в автомобиль, убедитесь, соответствуют ли они всем номиналам схемы, прописанным в технической карте Вашего автомобиля ВАЗ 2106 или ВАЗ 2107.

Related posts:

1. Блок предохранителей ВАЗ 2106
2. Схема предохранителей Приоры
3. ВАЗ 2107 блок предохранителей
4. Схема предохранителей Форд Фокус 2
5. Схема проводки ВАЗ 2106

Еще по теме

• Нет связанных постов

Расшифровка блоков предохранителей ВАЗ / Lada 2104/2105/2107 (v.2)

Номер	Номинальный ток, A	Назначение предохранителя
Блок предохранителей размещенный в моторном отсеке
1	10	Электродвигатель отопителя Задний ход Сигнализатор и реле включения обогрева заднего стекла Стеклоочиститель и стеклоомыватель заднего стекла Реле управления топливного насоса в топливном фильтре — ВАЗ 21045
2	10	Передние стеклоочистители и насос омывателя Очиститель и омыватель фар
3	10	Резерв
4	10	Резерв
5	20	Обогрев заднего стекла
6	10	Прикуриватель Часы
7	20	Звуковые сигналы Вентилятор охлаждения радиатора
8	10	Аварийная сигнализация Указатели поворотов (в режиме аварийной сигнализации)
9	7,5	Задние противотуманные
10	10	Указатели поворотов Система управления пневмоклапоном Тахометр Указатель топлива Сигнализатор: резерв топлива, стояночный тормоз (ручник), давление масла, температуры, аварии тормозной системы, заряда АКБ, прикрытия воздушной заслонки карбюратора. Электровентилятор Генератор — обмотка возбуждения
11	10	Освещение салона Стоп-сигнал Освещение багажного отделения Сигнализатор использования ремней безопасности водителя
12	10	Правая фара — дальний свет фар Реле стеклоочистителя и омывателя фар
13	10	Левая фара — дальний свет Сигнализатор включения дальнего света фар
14	10	Габаритный огонь — передний левый Задний габаритный огонь Освещение номерного знака Освещение под капотом Сигнализатор включения габаритного огня
15	10	Габаритный огонь — передний правый — задний левый Освещение прикуривателя Освещение панели приборов и вещевого ящика Часы
16	10	Ближний свет фар — правая фара
17	10	Ближний свет фар — левая фара

Ford F-150 (2015-2018) — схема предохранителей

Ford F-150 (2015-2018) — схема предохранителей

Год выпуска: 2015, 2016, 2017, 2018

Блок предохранителей в салоне

Ford F-150 — схема блока предохранителей салона

Номер	Номинальный ток [A]	Описание
1	10	Реле лампы освещения Реле сидений с электроприводом Перчаточный ящик Освещение умывальника Верхняя консоль Купол Предоставлено Освещение карты
2	7,5	Логика модуля памяти Выключатели сиденья с памятью Поясничный двигатель
3	20	Электродвигатель замка двери водителя
4	5	Управление тормозами прицепа
5	20	–
6	10	–
7	10	–
8	10	–
9	10	Raptor: Расширенный силовой модуль
10	5	с 2017 г . : Модуль встроенного модема
11	5	Комбинированный сенсорный модуль
12	7,5	Модуль климатической головки Интеллектуальный преобразователь данных
13	7,5	Cluster Умный модуль климат-контроля
14	10	Выключатель тормоза
15	10	Интеллектуальный преобразователь данных
16	15	Замок крышки багажника
17	5	Проекционный дисплей (HUD) Переключатель рельефа (с 2017)
18	5	Выключатель зажигания и выключатель для входа в режим passlve-start и остановки Ключ блокировки соленоида
19	7,5	2015-2017: Отмена буксировки (O / D) для напольного или рулевого переключателя с 2018: Расширенный силовой модуль Raptor: Модуль управления удерживанием
20	7,5	–
21	5	Индикация на лобовом стекле (HUD) Температура в автомобиле с датчиком влажности
22	5	2015-2017: EPB Сиденье с электроприводом Raptor: открытая система управления пассажира
23	10	Переключатель заднего стекла с электроприводом Инвертор Боковое окно водителя Люк на крыше Крыша Vista (с 2016 г. )
24	20	Центральный замок / разблокировка
25	30	Блок управления дверью водителя
26	30	Блок управления дверью пассажира
27	30	Крыша Vista Люк
28	20	–
29	30	–
30	30	–
31	15	Регулируемый педальный переключатель и мотор
32	10	Многофункциональный дисплей Глобальная система позиционирования (2015-2017) SYNC Радиоприемник
33	20	Радио
34	30	Реле пуска
35	5	2015-2017: Ограничительный модуль Raptor: переключаемый переключатель режима движения
36	15	Модуль камеры 360 Модуль подогрева рулевого колеса Зеркало заднего вида Задние сиденья с подогревом Модуль предупреждения о выезде с полосы движения (с 2018 г. ) Модуль автоматического включения дальнего света (с 2018 г.) Модуль обработки изображений A (с 2018 г.)
37	15	Реле пуска блока распределения питания
38	30	Автоматический выключатель: Выключатели и двигатели заднего стекла

Блок предохранителей в моторном отсеке (2015-2017 (модельный год))

Ford F-150 — схема блока предохранителей — моторный отсек Подача вентилятора серии

Номер	Номинальный ток [A]	Описание
1	–	–
2	–	–
3	–	–
5	40	Обогрев заднего стекла
6	–	–
7	–	–
9	30	2017: Насос топливный
10	40	Raptor: Вентиляторы охладителя наддувочного воздуха
11	60	Мотор автоматической тормозной системы
12	50	Блок управления кузовом 1
13	60	Блок управления кузовом 2
14	20	Усилитель
15	25	4 × 4
16	10	Модуль точечного света
17	15	Сиденье с подогревом
18	10	Замок рулевой колонки
19	10	Сиденья с электроприводом
20	15	Снегоочиститель Задние сиденья с подогревом
21A	15	2017: Модуль управления коробкой передач
21B	–	–
22	30	Электродвигатель очистителя лобового стекла
23	15	Датчик дождя
24	25
25	–	–
26	30	Электродвигатели сиденья водителя
27	30	Пассажирское сиденье с электроприводом
28	30	Сиденье с климат-контролем
29	25	Raptor: Upfitter предохранители 94, 96, 98 и 100
31	–	–
33	50	Электровентилятор 3
34	25	Парковочные фонари прицепа
35	20	Предохранитель реле стоп-сигнала прицепа
36	25	Модуль фар прицепа
37	50	Электровентилятор 1
38	10	Датчик Alt A
39	10	Встроенный соленоид на конце колеса
40	15	Электронный шкафчик
41	10	Зеркало телескопическое
42	30	Насос трансмиссионной жидкости
43	25	Гудок
44 ​​	10	Муфта кондиционера
45	10	Реле блока управления трансмиссией, сбой
46	10	Реле стеклоочистителя
47	15	Raptor: Upfitter 1
48	15	Raptor: Upfitter 2
49	30	Блок управления тормозами прицепа
50	30	Силовые подножки
52	–	–
54	30	Модуль качества напряжения. Питание модуля напряжения-качества-модуля кузова-управления
55	40	Блок управления кузовом РП2 подача
56	20	Топливный насос
57	30	Привод правого электрического стояночного тормоза (EPB)
58	30	Привод левого электрического стояночного тормоза (EPB)
59	30	Стартер
60	40	Электродвигатель вентилятора
61	30	Модуль управления тормозами.Клапаны автоматической тормозной системы
63	15	Зеркала с подогревом
71	–	–
72	25	4 × 4
73	–	–
74	30	Двигатель ПДРГ
76	–	–
84	–	–
85	–	–
86	–	–
87	10	Фонари заднего хода для прицепа
88	–	–
89	20	Power Point прикуриватель 1
90	20	Электростанция 2
91	20	Электростанция 3
92	20	Электростанция 4
93	25	GTDI мощность автомобиля 1
	10	PFI мощность автомобиля 1
94	10	Raptor: Upfitter 3
95	25	Мощность автомобиля 2
96	10	Raptor: Upfitter 4
97	10	Мощность автомобиля 3
98	5	Raptor: Upfitter 5
99	20	Мощность автомобиля 4 (PFI)
	15	Мощность автомобиля 4 (GTDI)
100	5	Upfitter 6
101	–	–
105	10	ГУР
106	–	–
107	10	Антиблокировочная система тормозов
108	–	–
109	10	Модуль управления трансмиссией Модуль управления трансмиссией мощность запуска (2017)
110	10	4 × 4 запуск / запуск Адаптивный круиз-контроль
111	10	Пуск трансмиссионного насоса
112	10	Raptor: Запуск обмотки реле охладителя наддувочного воздуха
113	7,5	Система информации о слепых зонах Камера заднего вида Камера переднего вида Модуль качества напряжения
Реле
4	Зеркало бокового телескопического
8	Зеркало бокового телескопического
30	Реле муфты кондиционера
32	–
51	Реле топливного насоса
53	Raptor: реле Upfitter 5
62	Реле сиденья с электроприводом
64	Raptor: Upfitter 6 реле
65	Реле стартера
66	Реле модуля управления трансмиссией
67	Реле стеклоочистителя
68	Реле электродвигателя вентилятора
69	Реле электропривода стеклоподъемника
70	Реле электровентилятора 1
75	Реле звукового сигнала
77	Реле блокировки рулевой колонки
78	–
79	Реле габаритного огня прицепа
80	Реле обогревателя заднего стекла
81	Raptor: Upfitter 1 реле
82	Реле включения PDRG
83	Raptor: реле Upfitter 2
102	Реле снегоочистителя
103	Raptor: Вентилятор охладителя наддувочного воздуха
104	Реле электровентилятора 3
114	Реле электровентилятора 2
115	Raptor: реле Upfitter 3
116	Raptor: Upfitter 4 реле

Блок предохранителей в моторном отсеке (с 2018 г.

по настоящее время (модельный год)) Ford F-150 — схема блока предохранителей — моторный отсек Модуль передачи

Номер	Номинальный ток [A]	Описание
1	25	Гудок
2	50	Электровентилятор 1
3	30	Электродвигатель очистителя лобового стекла
4	60	Блок управления кузовом
5	30	Реле стартера
6	20	Power Point прикуриватель 1
8	20	PowerPoint для прикуривателя 2
10	5 ′	Датчик дождя
12	15	Raptor: реле Upfltter 1
13	10	4 × 4 запуск / запуск Адаптивный круиз-контроль запуск / запуск
14	15	–
15	7,5	Камера переднего вида
	15	Raptor: Регулировка положения фар, ход / запуск
16	10	Модуль управления трансмиссией
17	10	Антиблокировочная система тормозов ход / старт
18	10	Электроусилитель рулевого управления ход / запуск
19	5	Raptor: реле Upfltter 5
20	40	Электродвигатель вентилятора
21	30	Электродвигатели пассажирского сиденья
22	20	Радиоусилитель
23	10	Датчик Alt A
24	30	Блок управления тормозами прицепа
25	50	Блок управления кузовом 1
26	50	Электровентилятор
27	30	Электродвигатели сиденья водителя / модуль памяти
28	15	Сиденье с подогревом
29	10	Соленоид 4 × 4
30	25	Зарядка аккумулятора прицепа
31	–	–
32	10	Сцепление кондиционера
33	–	–
34	10	Мощность автомобиля 5 (Дизель)
35	20	Мощность автомобиля 4 (Газ)
	15	Мощность автомобиля 4 (Дизель)
36	10	Мощность автомобиля 3
37	25	Мощность автомобиля 2 (Газ)
	15	Мощность автомобиля 2 (Дизель)
38	25	Мощность автомобиля 1 (Газ)
	20	Мощность автомобиля 1 (Дизель)
39	–	–
41	30	Корпус-модуль управления напряжение-качество-модуль питания
42	20	Модуль фар прицепа
45	–	–
46	10	Замок рулевой колонки
47	50	Нагреватель управления трансмиссией 3 (Дизель)
48	30	Нагреватель топливного фильтра
49	–	–
50	30	Топливный насос
51	20	Электростанция 3
52	50	Нагреватель управления трансмиссией 2 (Дизель)
53	25	Парковочные фонари прицепа
54	–	–
55	15	Raptor: реле Upfltter 2
56	–	–
58	5	Умное зарядное устройство USB
59	–	–
60	–	–
61	15	Raptor: Фара левая HID
62	5	Raptor: реле Upfltter 6
63	25	4 × 42
64	15	Электронный шкафчик
65	–	–
66	–	–
67	–	–
69	–	–
70	40	Электрический стояночный тормоз
71	25	4 × 4
72	–	–
73	–	–
74	10	Фонари заднего хода для прицепа
75	–	–
76	40	Блок управления кузовом 2
77	30	Сиденье с климат-контролем
78	10	Модуль точечного света
79	–	–
80	10	Стеклоочиститель с подогревом
		Raptor: реле Upfltter 4
81	–	–
82	30	Насос трансмиссионной жидкости
	5	Блок управления трансмиссией (Дизель)
83	15	Блок управления коробкой передач
84	–	–
85	–	–
86	–	–
87	–	–
88	10	Реле многоконтурных сидений
		Raptor: реле Upfltter 3
89	30	Силовые подножки
91	–	–
93	15	Зеркала с подогревом
94	15	Модуль подогрева заднего сиденья
95	15	Raptor: правая лампа HID
96	–	–
97	40	Raptor: Электровентилятор
	50	Нагреватель управления трансмиссией 1 (Дизель)
98	15	10R об / с. Насос трансмиссионной жидкости 3,3 л
99	40	Обогрев заднего стекла
100	25	Реле отопителя DEF (Дизель)
101	25	Электровентилятор
102	30	Электрорегулировка стеклоподъемника
103	20	Предохранитель реле стоп-сигнала прицепа
104	15	Переключатель снегоочистителя.Подогрев задних сидений
105	10	Зеркало телескопическое
Реле
R02	Реле модуля управления трансмиссией
R05	Реле электровентилятора

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Предохранители прикуривателя ВАЗ 2110.Прикуриватель не работает. Возможные причины и их устранение. Из чего состоит прикуриватель и как он работает

Иногда бывает, что после неудачно вытащенного прикуривателя вся центральная вставка подается на ВАЗ 2107 за ним, потом — затяжка! — искра мелькает с треском, и все. Прикуриватель не работает.

Некурящий водитель вроде немного огорчился, дай бог ему здоровья, ремонт подождет. Но вся загвоздка в том, что из-за особенностей схемы подключения прикуривателя на ВАЗ 2107 автомобильная магнитола (или магнитола), а также автомобильные часы вместе с их подсветкой выходят из строя и не работают.

В начале третьего тысячелетия проблем стало еще больше: к этой розетке подключается зарядное устройство сотового телефона, питается видеомагнитофон, мини-телевизор и даже небольшой холодильник. Все это совершенно не страшно, но некоторые ленивые автомобилисты перестали носить с собой ручной или ножной насос, а используют исключительно электрический, из того же источника. Вот тут-то и начинаются проблемы на трассе, в случае прокола. Вы должны проголосовать «попросить насос».

На ум приходит замена прикуривателя в любимом ВАЗ 2107, или, на крайний случай, ремонт.Но давайте сначала разберемся и посмотрим, что собой представляет схема подключения прикуривателя.

Схема подключения прикуривателя автомобиля ВАЗ 2107

Есть небольшие отличия в зависимости от того, какая модель центральной консоли установлена ​​в автомобиле.

Если произведена замена и у вас «пять приставок», схема подключения следующая:

• Пищевой цвет сине-красный, парный, а цвет отрицательной «массы» парный, черный и белый.Масса закреплена возле реле зажигания. Одна ветка подает свет в бардачок.

Родная консоль (центральная) ВАЗ 2107, принцип подключения следующий:

• «Масса» черная, провода идущие на освещение белые, их два. В схеме предусмотрен один провод для освещения панели.

Провод питания синий и красный, парные, одна часть подходит и питает бортовые часы.

Также важно знать, что в схеме помимо проводов находятся:

• Сам прикуриватель;
• Предохранитель на 10 ампер с маркировкой F 6, расположенный в монтажном блоке.

Причины неисправности

• Часто бывает, что гнездо прикуривателя ВАЗ 2107 является розеткой, как описано выше. Схема расчета проста: умножив максимальный ток, на который рассчитан предохранитель (10 А), на напряжение бортовой цепи (напряжение 12 В), получим 120 Вт. Если это не только розетка, но и сплиттер, об этом нужно помнить. Предохранитель сгорит как спичка (в лучшем случае) и ремонт станет обычным делом. Хорошо работает нагрузка не более 100 Вт.

• Иногда окисляются контакты самого прикуривателя или его разъема. Затем их очищают, предварительно сбросив «землю», во избежание короткого замыкания. Замена вовсе не обязательна, каждый может сделать это своими руками.

• Следующий вариант поломки — многие дополнительные устройства не входят плотно в гнездо прикуривателя, плохой контакт со стенками, начинается «неровность», происходит короткое замыкание. После этого контакты оплавляются, и прикуриватель не работает. Если контакты оплавились, то ремонт можно провести путем их чистки и перепайки, либо потребуется замена. В этом случае предохранитель также имеет большие пиковые нагрузки.

• Наконец, иногда может просто перегореть катушка на самом прикуривателе. В этом случае вам просто нужно заменить его головку на новую. Если запчасть найти не удалось, то можно провести простой ремонт — очистить спираль прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна быть нагрета докрасна и отпущена в течение 20 секунд. В том случае, если время различается в ту или иную сторону, то временную схему можно отрегулировать, отогнув или сложив контакты прикуривателя. Если регулировка не помогла, то решить проблему поможет замена детали.

Снимите прикуриватель

Гнездо прикуривателя ВАЗ-2115, в современных условиях эксплуатации автомобиля водители в большинстве случаев используют не по прямому назначению, а как розетку для подключения к ней, в качестве источника питания, дополнительных устройств, которые сейчас имеются. Обильно продается в российских магазинах автозапчастей… Но те водители, которые не задумываются о последствиях подобных действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя — вилки дополнительных устройств, особенно импортных, через которые они получают питание хоть и незначительно, но все же отличаются диаметром и длиной выступа центрального контакта, к которому должен быть поставлен плюс от источника тока.

Если центральный контакт вилки немного укорочен, то при вставке вилки в гнездо прикуривателя антенны, прикрепленные к положительному контакту гнезда прикуривателя, раздвигаются. Это может привести к тому, что эти антенны будут касаться корпуса гнезда прикуривателя, к которому подключен провод, идущий на массу автомобиля. В результате происходит короткое замыкание и перегорает предохранитель, защищающий эту электрическую цепь.

Водитель после включения фар видит, что подсветка гнезда прикуривателя исправна и считает, что после его предыдущих действий ничего не произошло с электрической цепью прикуривателя и пытается повторно подключить к этой розетке дополнительное устройство и его. отказывается работать.Первая мысль водителя — вышло из строя данное устройство. Но его вводит в заблуждение подсветка гнезда прикуривателя, который запитан через другой предохранитель F10 (7,5 А), следовательно, эта лампа горит, хотя предохранитель прикуривателя уже перегорел.

Для замены перегоревшего предохранителя необходимо открыть крышку монтажного блока, на которой есть символы, помогающие водителю быстро найти нужный ему предохранитель. Но проблема в том, что на нем нет символа прикуривателя и водителю придется искать схему расположения предохранителей в монтажном блоке, из которой станет понятно, что эта электрическая цепь защищена предохранителем F7 (30А).Если при проверке этого предохранителя окажется, что он цел и невредим, то водителю нужно будет посмотреть на другой предохранитель F4 (20А), который наверняка перегорит. Здесь его придется заменить. Но почему сгорел F4, а не F7, нужно спросить у автоэлектриков.

Даже некурящие автовладельцы используют прикуриватели. С помощью такого устройства можно легко подзарядить разряженный аккумулятор сотового телефона. Что, если? Обращаться за такой мелочью в сервисный центр нецелесообразно, так как вы сможете решить эту проблему самостоятельно.

Вам понадобится: отвертки

• ;
• паяльник;
• пинцет;
• перчатки хлопковые.

Руководство по ремонту:

1. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Это обесточит машину и значительно снизит риск короткого замыкания.
2. Затем отодвиньте водительское сиденье как можно дальше назад, чтобы получить доступ к прикуривателю, который чаще всего находится на центральной консоли.
3. Теперь возьмите яркий фонарик и осмотрите его. Не должно быть посторонних осколков и предметов. Если они у вас остались, необходимо аккуратно удалить их с помощью пинцета с прорезиненными кончиками или 2 спичек.
4. Проверить предохранитель, отвечающий за прикуриватель. В случае короткого замыкания из-за устройства, подключенного к прикуривателю, предохранитель перегорает, и ток не подается. Для возобновления его подачи необходимо установить новый исправный предохранитель.Здесь должна помочь эксплуатационная книжка, в которой будет написано, какой предохранитель нужно заменить. Кроме того, на задней стороне блока предохранителей можно найти таблицу всех предохранителей.
5. Если и вышеперечисленные способы оказались бесполезными, выньте его из розетки. Для этого аккуратно потяните за металлическую рамку плоскогубцами. Более того, необходимо подкладывать тряпку под зубья плоскогубцев, чтобы на ободе не осталось следов.
6. Попробуйте вытащить прикуриватель из розетки. Если чехол плотный, попробуйте поочередно тянуть с каждой стороны.Однако не дергайте слишком сильно, иначе провода оборвутся.
7. Осмотрите вынутый. Стоит обратить внимание на наличие темного нагара. Также проверьте надежность пайки и целостность изоляции проводов. Непаянный провод часто является причиной отсутствия тока в автомобильном прикуривателе … Затем аккуратно припаяйте этот провод на место.
8. Установите новую головку прикуривателя, если есть ток и катушка холодная. Из-за частого использования ТЭН достаточно быстро сгорает.Всегда покупайте розетку, разработанную специально для вашего прикуривателя.

Прикуриватель на автомобиле ВАЗ 2110 очень часто выходит из строя по очень простой причине — перегорает предохранитель! В сегодняшней статье я подробно расскажу о том, где находится предохранитель на ВАЗ 2110, отвечающий за работоспособность прикуривателя, дам схемы и пошаговые инструкции по замене этого предохранителя.

Предохранитель прикуривателя ВАЗ 2110 — где это

Если вы посмотрите схему блока предохранителей автомобиля ВАЗ 2110, то увидите, что стрелками я обозначил F16 — именно он отвечает за работоспособность прикуривателя.

Предохранитель, идущий к прикуривателю автомобиля ВАЗ 2110, находится в блоке предохранителей

Видео: Предохранители ВАЗ 2110 — где они

Как заменить предохранитель прикуривателя на ВАЗ 2110 своими руками

Ладно, а теперь перейдем к пошаговой инструкции по замене предохранителя на ВАЗ 2110 своими руками:

1. Нажмите на переключатель на крышке блока предохранителей и опустите его вниз.

2. Берем крестовую отвертку и выкручиваем винт крепления защелки и вытаскиваем.

3. Теперь вынимаем блок предохранителей из крышки и переворачиваем

4. Теперь отсоединяем все вилки с проводами и вынимаем блок предохранителей.

5. Щипцами вынимаем вышедший из строя предохранитель, отвечающий за прикуриватель, напоминаем его обозначение на схеме F16 и заменяем новым.

6. Собираем все в обратной последовательности.

Видео: перегорают предохранители в чем дело

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его гнездо активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за такой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки. Первый элемент выполнен из металла и имеет цилиндрическую форму. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло корпуса соединено с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковым колпачком.

Чтобы прикуриватель можно было легко найти в темное время суток, стекло оснащено прозрачным пластиковым ободком, под которым расположена лампа подсветки.Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она глубоко входит в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин. Электрический ток начинает течь через катушку, нагревая ее. Когда температура достигает определенного значения, пластины расширяются под действием тепла и вставка возвращается в исходное положение. Вынув ее из стекла, мы имеем возможность зажечь сигарету от раскаленной спирали. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и во время работы он будет питаться от аккумулятора (генератора).

Что может случиться с прикуривателем

Причин такого явления может быть несколько:

Рассмотрим перечисленные проблемы более подробно.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом необходимо проверить предохранитель. Именно этот прибор чаще всего выходит из строя. ВАЗ-2110 располагается в основном в моторном отсеке … На схеме он обозначается как Ф-18 и обычно имеет номинал 25 А.

Кстати, совсем не обязательно сразу лезть под капот. Если прикуриватель ВАЗ-2110 не работает, исправность предохранителя можно проверить, включив вентилятор отопителя.Просто нажмите кнопку, чтобы запустить его в любом режиме. Заработало — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «Причем тут вентилятор?» Дело в том, что за защиту его электрической цепи также отвечает предохранитель Ф-18, а также за подсветку перчаточного ящика. Для уверенности включите габариты и откройте бардачок. Свет не горит — идем искать предохранитель!

Проверить плавкую вставку F-18 можно с помощью мультиметра в режиме тестера.Вынуть предохранитель из гнезда и прозвонить. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с панели облицовки, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если на его снятие уходит не более пяти минут? А для этого понадобится всего лишь крестовая отвертка.

Порядок работы следующий:

1. Откручиваем винты крепления левой и правой облицовки центральной консоли.
2. Отсоедините контактные площадки проводов от прикуривателя и его подсветки (рекомендуется заранее отсоединить минусовую клемму от АКБ).
3. Выдавить переднюю колодку (под рычагом ручного тормоза). Снимаем крышку.
4. Снимаем ручку рычага переключения передач, а затем ее крышку.
5. Откручиваем центральный винт крепления обделки тоннеля.
6. Сдвигаем передние сиденья до упора вперед.
7. Откручиваем винты заднего крепления верхней накладки и демонтируем ее.

Проверяем состояние проводки и контактов

После снятия панели центральной консоли первым делом осматриваем контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может указывать на обрыв в цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Это можно сделать, прозвонив проводники.

Обнаружив, что контакты в колодках окислились или обгорели, очистите их мелкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (для лампы и стекла) и один общий «минус».При необходимости очистите контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может заключаться в спирали вставки. Его выгорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнутся и разгибаются под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву катушки и ее выгоранию.

Проверить исправность этого элемента достаточно сложно, так как оборванная резьба может замыкать на массу.Попытки восстановить спираль — тоже занятие неблагодарное. Лучше купить новый прикуриватель. Причем стоит около 300 рублей.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить указанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться, что он работает. Для этого достаточно соединить их контактами разъемы проводов питания прибора и лампы подсветки, включить зажигание и аккуратно утопить вставку в стекло.Подождите немного, пока катушка нагреется. Если вставка «выскочила», значит прибор исправен.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенном минусе аккумуляторной батареи! Для ее реализации отключите неработающий прибор от проводов питания. Затем с помощью отвертки нажмите на защелку гнезда прикуривателя панелью, обращенной тыльной стороной, и сдвиньте стекло вперед. Установите новый прикуриватель в обратном порядке.

Принудительное включение вентилятора ВАЗ 2107.Схема подключения вентилятора охлаждения ВАЗ

Система охлаждения устроена таким образом, что вентилятор запускается только после прогрева двигателя до заданной температуры. Неисправный переключатель вентилятора может привести к серьезным проблемам с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ), который показывает температуру двигателя на панели приборов и установлен с правой стороны двигателя.

Заметить его поломку вовремя можно только, пожалуй, только летом, да и то в городе или при медленной езде, так как встречного воздушного потока вполне хватает для нормальной работы систем охлаждения.Вентилятор охлаждения на автомобилях ВАЗ 2107 запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где температура включения

Датчик включения вентилятора расположен у инжекторных моделей, на алюминиевом патрубке отвода головки блока цилиндров (артикул — 23.3828, используется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделей (ТМ 108-02 92/87 С) устанавливается на радиатор охлаждения двигателя.

Для «классического» вентилятора температура работы равна 92 градусам, а температура выключения — 87 C 0, поэтому установка подходящего типоразмера, но с другим номером не рекомендуется.

На карбюраторных моделях датчик находится на радиаторе

Проверка электровентилятора и его цепей

Для того, чтобы проверить работу вентилятора и цепей питания на впрыске «семерка», нужно отсоединить разъем от датчика, ЭБУ подаст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания.Ниже представлена ​​схема включения вентилятора охлаждения форсунки ВАЗ 2107.

Схема включения вентилятора охлаждения ВАЗ 2107 (форсунка)

Принцип работы такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Когда датчик нагревается, сопротивление уменьшается, ЭБУ отслеживает это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На модели карбюратора все сделано немного проще, если предохранитель и реле исправны, то для работы электродвигателя достаточно удалить стружку с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора, установленного на радиаторе, следующий: в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры 92 градуса (в идеале) замыкается и срабатывает реле . На практике довольно часто можно купить датчики с определенным диапазоном значений. Проверить новый можно, нагрея в воде, контролируя температуру и включив.

Диагностика

Проверить датчик включения вентилятора можно, измерив сопротивление в различных температурных условиях.Для этого используйте тестер (мультиметр) в режиме омметра и измерьте сопротивление запчасти. Оно должно уменьшаться пропорционально нагреву теплоносителя, как уже было сказано, чем выше нагрев, тем меньше сопротивление.

Вы можете проверить сопротивление, не снимая его с машины; для этого достаточно снять микросхему и провести замеры на контактах детали и прогреть двигатель, контролируя его нагрев с помощью прибора на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры см. Ниже.

Перед установкой нового регулятора можно проверить изменение сопротивления в емкости с подогретой водой.

Проверить электродвигатель можно, подав напряжение от аккумулятора, синий провод — «+», синий с черным или просто черный — «-».

Бывает, что вентилятор запускается при нестандартных высоких значениях температуры, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик исправны, в этом случае необходимо проверить исправность реле.Бывает, что контакты просто перегорают. На фото ниже

Реле вентилятора на форсунке ВАЗ 2107 находится на дополнительном блоке под «бардачком» (см. Фото), номер 23-3787 слева.

Реле вентилятора ваз 2107 (форсунка)

Если заменить это реле нечем, то можно починить. Контакт прикреплен к пластине и для восстановления работоспособности достаточно его подтянуть. Для этого:

Следует отметить, что со временем поломка повторяется, проверено.

Замена датчика

Заменить датчик на инжекторной модели проще, чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно накинуть тряпку, чтобы впитать пролитую охлаждающую жидкость. Ключом на 19 деталь откручивается, снимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине необходимо сначала слить тосол (тосол) и только потом ключом на 30 открутить датчик и установить новый.

При покупке датчиков и регуляторов температуры старайтесь выбирать фирменные запчасти.

На ВАЗ 2107, как на представителе ВАЗовской «классики», стоит достаточно громкий вентилятор охлаждения. Вы не можете пропустить момент его подключения. Увеличивается вибрация кузова, из-под капота слышен гул, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включении ближнего света, обогрев заднего стекла) — то стрелка нагрузки на блоке питания начинает скользить в красную зону.

И даже, (при плохой регулировке карбюратора) в лампочке может загореться масло аварийного давления.
Схема охлаждения ВАЗ 2107 такова, что вентилятор в нормальных условиях включается не сразу, а только при достижении определенной температуры в системе. Для определения этого «удобного температурного момента» есть датчик, или контроллер включения / выключения вентилятора.

Расположение контроллера на радиаторе не случайно: сначала нагревается «малый кружок» антифриза, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивной Теплообмен.И только при повышении температуры выше 92 ° C срабатывает переключатель вентилятора.

Принудительное включение вентилятора

Контур охлаждения не обеспечивает постоянную работу вентилятора. Но в некоторых случаях можно реализовать принцип «принудительного подключения вентилятора».

Это делается, если датчик вышел из строя и замена в пути невозможна. Проверить это можно следующим образом: терморегулятор двигателя уже сработал. Показано вертикальное положение стрелки на циферблате, она упорно «лезет» в красную зону, а вентилятор молчит, не включается.Если так, то скорее всего причин две:

• Неисправен сам датчик, включающий вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятна, чем описанная ниже. Во-первых, контур охлаждения готов, а радиатор исправен. Это означает, что большая часть тепла отводится. Из этой ситуации есть два выхода, предлагается следующая схема действий:

1. Если впереди прямая дорога и автомобиль будет двигаться без остановки, то можно следить за температурной шкалой.В случае пробок, светофора можно — включить печку на полную мощность с удвоенной скоростью обдува.
2. Вы можете установить принудительную активацию вентилятора. Для этого вытащите два контакта из контроллера и замкните их вместе. Внимание! Перед этим надо предварительно снять с АКБ «минус, вес». После короткого замыкания проводов отрицательная клемма снова перекидывается, и «Карлсон» начинает работать постоянно вне зависимости от температуры двигателя и режима движения автомобиля.После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открыть капот и снять минусовую клемму.

Это очень напрягает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно отсоединить провода вентилятора, правда, тогда их нужно снова подключить и заизолировать. Также нужно найти им место в подкапотном пространстве, чтобы они не попадали под рабочие лопатки крыльчатки, ведь разводка всех проводов в моторном отсеке предполагается жгутом.Конечно, так долго ездить неудобно, ведь постоянно открывать — закрывать капот для подключения — отключать будет скучно. К тому же постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже никому не понравится. Принудительная активация — это экстренный метод.

Датчик включения вентилятора — штука такая капризная, стоит копейки, но самостоятельно заменить в дороге проблематично, так как антифриз нужно сливать.

• Вторая причина более опасная: вышел из строя термостат, и контур охлаждения двигателя стал неполным — не включился радиатор. Естественно при пустом радиаторе датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность его в том, что теплообмен во много раз хуже, так как теплообменник огромной общей поверхности — радиатор — не работает. Единственное спасение — включение печки на полную мощность и периодические остановки ВАЗ 2107, не позволяющие стрелке перейти в красную зону.

Как проверить, правильно ли работает новый контроллер

Вам понадобится точно откалиброванный термометр, который может работать при температуре кипения воды;

• Опустите часть контроллера, обращенную внутрь радиатора, в воду;
• Подключите щупы тестера к контактам и отрегулируйте их на исчезновение сопротивления;
• При нагревании воды сопротивление пропадает в диапазоне температур от 87 до 92 градусов Цельсия. Все, датчик исправен, замена и включение пройдут успешно.

Как снять / установить новый датчик

После покупки и проверки контроллера необходимо сделать следующее.

Датчик включения вентилятора (ДВ) на любом автомобиле, в том числе и на ВАЗ 2107, играет важную роль. Именно благодаря ему двигатель охлаждается с помощью воздушного потока, что предохраняет силовой агрегат от перегрева. Подробнее о принципе работы, диагностике и способе замены читайте ниже.

[Скрыть]

Характеристика датчика вентилятора

На двигателях ВАЗ 2107 инжектор или карбюратор довольно сложно пропустить включение датчика вентилятора — сам вентилятор охлаждения довольно громкий. Кроме того, при его включении из моторного отсека слышен не только гул, особенно если его включение совпало с большой нагрузкой на проводку, но и уровень вибрации кузова повышается. А в том случае, если карбюратор настроен неправильно, на панели приборов может загореться индикатор давления моторной жидкости.

Система охлаждения «семерки» настроена таким образом, что при нормальных условиях эксплуатации устройство вентиляции сразу не срабатывает. Это происходит в тот момент, когда установлен определенный температурный режим … Для точной идентификации этого момента используется датчик вентилятора, который отвечает за активацию этого устройства.

Где выключатель вентилятора? Такой вопрос приходил в голову каждому автовладельцу, хоть раз занимавшемуся ремонтом системы охлаждения. Он находится в радиаторе, так как в первую очередь нагревается небольшой кружок охлаждающей жидкости, после чего система обеспечивает прохождение антифриза через радиатор.Работа последних заключается в интенсивном теплообмене. Только при повышении уровня температуры более 92 градусов ДВ начинает работать.

На карбюраторе два датчика охлаждающей жидкости, один для панели приборов, другой для включения вентилятора. А на форсунке есть один датчик, он показывает температуру на приборной панели и выходит ЭБУ, и он контролирует включение вентилятора.

Вентилятор форсированный

Система охлаждения на ВАЗ 2107 не обеспечивает штатную работу вентиляционного устройства.Но, несмотря на это, иногда реализуется принцип его принудительного включения. Это происходит при выходе из строя регулятора, и, как вы понимаете, заменить его во время движения невозможно. Проверить это можно так — ДТОЖ, стоящий под капотом, показывал критическую температуру двигателя на приборной панели при переходе стрелки в красную зону. В этом случае вентилятор не включается, и если да, то этому может быть несколько объяснений.

Сначала произошла поломка самого ДВ, который на «семерке» включает вентилятор.Такой исход событий, как показывает практика, более благоприятен для водителя. Это связано с тем, что сама система остается исправной, при этом радиатор исправно функционирует, соответственно, часть тепла все же отводится от двигателя.

В в этом случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, по которой машина будет ехать без остановки, то просто следите за температурой на приборной панели. Если по пути светофоры или пробки, просто включите печку на полную мощность.
2. Если долго ехать, можно принудительно включить вентилятор. Для этого необходимо снять с контроллера два контакта и замкнуть друг друга. Но перед выполнением этих действий необходимо демонтировать минусовой провод от АКБ … При замыкании проводов между собой минусовой провод можно установить на место на АКБ, после чего вентилятор будет работать непрерывно и без перебоев. . Температура двигателя в данном случае роли не играет, как и режим движения автомобиля.При остановке автомобиля вентилятор будет работать до полной разрядки аккумулятора, для предотвращения этого нужно открыть моторный отсек и отсоединить «минус» от АКБ.

Этот вариант менее приемлем для автовладельцев с установленной противоугонной системой, поэтому, если вам пришлось отключить проводку устройства, то его нужно будет подключить и заизолировать. Кроме того, в моторном отсеке нужно будет следить за тем, чтобы ничего не попало под ножи, так как схема поиска проводов включает в себя жгуты. Конечно, это принесет определенные неудобства, так как постоянно открывать капот и замыкать контакты не очень удобно. Так что вариант принудительной активации надо реализовывать в экстренных случаях … Сам ДВ — элемент, стоимость которого довольно низкая, но его замена в дороге практически невозможна, так как водителю в любом случае придется сливать антифриз .

Второй вариант менее приятен для водителя и более опасен для автомобиля в принципе — сломался термостат, а система охлаждения неисправна из-за неработоспособности вентилятора.Конечно, если радиатор пустой, ДВ никак не отреагирует; соответственно, вентиляционное устройство не включится. Основная проблема в этом случае заключается в том, что теплообмен во много раз хуже из-за неработающего радиатора. Единственный вариант решения проблемы — активировать печку на полную мощность и периодически останавливать машину. Это предотвратит попадание стрелки в критическую зону на датчике.

На видео ниже вы можете увидеть, как владелец ВАЗа организовал кнопку принудительного включения вентилятора при неработающем датчике (видео Влад Пахандрин).

Диагностика контроллера

Для диагностики контроллера вам понадобится градуированный термометр, который может работать при температуре кипения воды. Процедура диагностики выполняется следующим образом:

1. Часто датчик, обращенный внутрь радиатора, следует опускать в воду.
2. Далее к контактам контроллера подключаются щупы тестера, которые настраиваются на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах.Если это так, контроллер исправен и будет работать должным образом.

1. Сначала необходимо проверить соответствующий предохранитель в дополнительном блоке реле слева под приборной панелью … (глава Электросистема кузова ).
2. Если все в порядке, отсоедините штекер термовыключателя.
3. Соедините оба контакта на конце провода с помощью куска проволоки.
4. В двухступенчатом термостате все три язычка должны быть соединены.
5. Если вентилятор начинает работать при включенном зажигании, это означает, что термовыключатель исключен из электрической цепи (на пробу).
6. Для дальнейшего перемещения нужно хорошо закрепить провод в штекерах и заизолировать его липкой лентой или штукатуркой во избежание коротких замыканий.
7. Если отключение термовыключателя не удалось, проверьте реле вентилятора в центральном переключателе (см. Главу Электросистема кузова ): если обе перемычки термовыключателя «шунтируются», то при включенном зажигании контакты в реле должно быть четко слышно замыкание.
8. Если ничего не слышно, то нужно «обойти» реле вспомогательными средствами.Для этого соедините выступы штекера реле между выводами 30 и 87 с помощью куска проволоки (канцелярской скрепки) и вставьте реле.
9. Теперь охлаждающий вентилятор должен начать работать при выключенном зажигании. Если это произошло, значит неисправно реле.
10. В аварийной ситуации перемычку можно оставить на месте во время движения. После завершения поездки его необходимо снять.
11. Если в этом случае никакой реакции не последовало, проверьте двигатель вентилятора:
12. Отсоедините кабельный наконечник от электродвигателя вентилятора и вместо этого проведите вспомогательный кабель от клеммы красного / черного провода к положительной клемме аккумуляторной батареи.Штекерный разъем коричневого провода должен быть подключен непосредственно к отрицательной клемме.
13. Если крыльчатка по-прежнему не вращается, значит, электродвигатель вентилятора неисправен — его необходимо заменить.
14. Если вентилятор запускается, необходимо проверить реле (см. Главу Электросистема кузова ), кабельные наконечники и все кабельные соединения от термовыключателя и вентилятора.
15. Вы можете безопасно продолжать движение даже с вентилятором, питающимся непосредственно от аккумулятора. Вспомогательная проводка должна быть проложена так, чтобы не происходило коротких замыканий.
16. В моделях с соответствующим оснащением на вторую ступень вентилятора или устройство для включения вентилятора после остановки двигателя подается питание по красно-синему проводу. Для проверки этой ступени вентилятора подключите провод «+» к красно-синему проводу вилки двигателя.

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата.Повышение температуры охлаждающей жидкости до критических показателей может привести к повреждению клапанной крышки, а также вызвать заклинивание движущихся частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы расскажем о том, какие меры можно предпринять, если выключатель вентилятора на датчике ВАЗ-2107 потерял работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружите, что стрелка на устройстве, указывающем температуру охлаждающей жидкости, превратилась в красный сектор и продолжает отклоняться в сторону ее увеличения, было бы лучше остановитесь на обочине дороги и немедленно выключите двигатель. Если этого не сделать, тосол или антифриз просто закипят и попытаются вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно.Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Далее по возможности его нужно устранить. А если такой возможности нет, отбуксируйте машину до ближайшей СТО.

Что не так с вентилятором?

При подозрении на перегрев неисправного вентилятора радиатора охлаждения в первую очередь проверьте его на работоспособность. Сделать это несложно. Отсоедините электрический разъем от электродвигателя и подайте электричество от аккумулятора к его контактам.Не перепутайте полярность!

Если вентилятор не работает при прямом подключении, причину нужно искать в электроприводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его активацию. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшая проверка проводится по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно.Аналогичная ситуация и с реле. Самостоятельно проверить вряд ли получится, особенно в полевых условиях … Единственное, что можно сделать — это вытащить подобное устройство из ближайшей розетки или другой машины и вставить в соответствующую розетку. Если работает — причина установлена, вентилятор не работает — идем дальше.

Нет проблем с проверкой предохранителя. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы ошиблись, то проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, необходимо его найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с регулируемым впрыском топлива он расположен в разных местах. Тем более, что в литьевых машинах ВАЗ-2107 датчик включения вентилятора как таковой отсутствует.Его функции выполняются. Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».

У всех устаревших версий «классика» датчик находится на корпусе радиатора охлаждения. Если быть точным, то внизу справа. Снаружи это похоже на латунную гайку на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на задний радиатор — вы его обязательно увидите. Принцип работы датчика очень прост.Термопара реагирует на повышение температуры, замыкает контакт и включает вентилятор. На автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных с датчика. Другими словами, сам ЭБУ контролирует все процессы. Но где же включение вентилятора в инжекторных «семерках»?

Как уже было сказано, у них вообще нет такого устройства. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает электронному блоку управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

А теперь поговорим о включении вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя … Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправно ли работает прибор, включите зажигание и закоротите контакты на разъеме.Если все дело в датчике, вентилятор обязательно включится.

Также может случиться так, что устройство переключения вентиляторов неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но с большим значением. Так, на карбюраторных машинах выключатель вентилятора ВАЗ-2107 должен замыкать контур при достижении температуры охлаждающей жидкости 92 градуса, а размыкать — при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается. Поскольку у инжекторного автомобиля ВАЗ-2107 вентилятор на датчике отсутствует, необходимо проверить. Но сначала следует проверить наличие напряжения на контактах разъема. Берем тестер и включаем в режиме вольтметра. Подключите отрицательный провод устройства к массе, а положительный провод подсоедините к контакту «A» разъема. Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение уменьшено, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, откручиваем терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС — 3,5 кОм; 40 ºС — 1,5 кОм; 80 ºС — 340 Ом; 90 ºС — 250 Ом). В процессе измерения сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой . .. Температура датчика включения вентилятора (ВАЗ-2107, форсунка) для разных версий прошивки ЭБУ может составлять 92-95 ºС.При этом его сопротивление близко к нулю.

Следует отметить, что выключатель вентилятора и датчики температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейшей неисправности их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, придется слить охлаждающую жидкость.А для этого нужно осмотреть смотровую яму, снять защиту двигателя и т. Д. Но нельзя этого делать. Достаточно просто быстро завернуть новый датчик вместо старого. Естественно, выльется немного охлаждающей жидкости, но ее количество ограничится 20-30 мл. Кроме того, под стык всегда можно поместить правильно вырезанную пластиковую бутылку.

Итак, подготовим новый датчик и гаечный ключ на 30. Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его вручную, прижимая к корпусу радиатора.Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новую деталь … Не успеваем потерять уплотнительное кольцо, которое надевается на резьбовую часть прибора. Это, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (форсунка)

В инжекторный двигатель нет необходимости сливать охлаждающую жидкость для замены датчика.Он расположен достаточно высоко, поэтому его утечка будет минимальной. Для замены понадобится новый датчик температуры и ключ на «19». Сначала отсоединяем разъем, затем откручиваем старый контроллер и вкручиваем на его место заведомо исправный. Подключаем питание и заводим двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

Перед отключением питания датчиков, особенно на «семерках» с инжекторными моторами, рекомендуется снять минусовую клемму с АКБ.
