Схема электрооборудования УАЗ-3151, назначение предохранителей

Содержание:

• Питание потребителей
• Питание силового агрегата
• Внешнее освещение
• Световая сигнализация
• Внутреннее освещение и отопитель
• Очистка ветрового стекла и звуковой сигнал

Электрооборудование автомобиля ульяновского завода используется для нормальной работы узлов и агрегатов, и безопасного передвижения автомобиля по дорогам общего пользования. Электросхема УАЗ 31514 изготовлена по однопроводному принципу. Она включает в себя несколько систем.

Питание потребителей

Питание силового агрегата осуществляется аккумуляторной батареей и генератором постоянного тока. При неработающем двигателе внутреннего сгорания питание осуществляет аккумулятор напряжения 12 вольт.



После запуска двигателя питания потребителей осуществляет генератор постоянного тока. Генератор оборудован реле регулятором, предотвращающим перепады напряжения при различных оборотах двигателя. Генератор постоянного тока и аккумуляторная батарея включены в цепь параллельно.

Питание силового агрегата

Для нормальной работы силового агрегата  схема электропроводки УАЗ 31514 включает в себя:

• Распределитель зажигания;
• Транзисторный коммутатор;
• Высоковольтные провода;
• Микропереключатель холостого хода;
• Электроклапан принудительного холостого хода;
• Свечи зажигания;
• Электрический стартер;
• Катушка зажигания.

Запуск силового агрегата осуществляется электрическим стартером. Управление стартером дистанционное из кабины. Плюсовой провод от аккумуляторной батареи крепится на клемму стартера. Стартер оборудован втягивающим реле. Оно необходимо для включения электродвигателя и ввода шестерни привода в зацепление с маховиком двигателя.

Внешнее освещение

Электрическая схема УАЗ 31 514 включает в себя систему наружного освещения. Она состоит из фар ближнего и дальнего света и габаритных огней. Внешнее освещение необходимо для использования автомобиля в темное время суток.

Включение габаритных огней и света фар осуществляется комбинированным переключателем, расположенным на передней панели автомобиля. Переключение между режимами фар выполняет ножной переключатель.

Он расположен на полу с левой стороны от педального блока.

ВНИМАНИЕ: Передние лампы габаритных огней установлены отдельно от фар. Лампы габаритных огней расположены в одном фонаре с указателями поворотов.

Система наружного освещения автомобиля дополнительно может комплектоваться противотуманными фарами. Они устанавливаются в передней части автомобиля и подключаются при помощи реле.

Световая сигнализация

Для безопасного передвижения по дорогам общего пользования автомобиль оборудован световой сигнализацией. К ней относятся указатели поворотов, фонари сигнала торможения, плафон движения задним ходом и аварийная световая сигнализация.

Выключатель сигнала торможения имеет привод от педали тормоза. Указатели поворотов управляются 3 режимным переключателем, расположенным на рулевой колонке. Для управления аварийной сигнализацией предусмотрен отдельный переключатель.

ВНИМАНИЕ: Цепь аварийной световой сигнализации защищена плавким предохранителем. Он установлен на перегородке моторного отсека. При возникновении короткого замыкания предохранителя запрещает источник питания и реле сигнализации.

Внутреннее освещение и отопитель

Проводка УАЗ 31514 включает в себя внутреннее освещение. Оно выполнено в виде плафона освещения салона автомобиля. К внутреннему освещению относится подсветка контрольно-измерительных приборов.

Регулировка яркости подсветки приборов осуществляется выключателем наружного освещения. Для регулировки необходимо повернуть рукоятку в нужную сторону по отношению к оси.

УАЗ-31514 оборудован автономным отопителем. Циркуляция воздуха осуществляется при помощи вентилятора с приводом от электромотора. Двигатель вентилятора имеет два режима работы. Смена режимов осуществляется переключателем, расположенным на панели.

Очистка ветрового стекла и звуковой сигнал

Лобовое стекло автомобиля УАЗ 31 514 начисляется двумя щетками. Они приводятся в действие электрическим мотором. Двигатель имеет две скорости вращения ротора. В систему очистки ветрового стекла входит электродвигатель омывателя.  Управление моторами омывателя и стеклоочистителя осуществляется комбинированным переключателем.

Для безопасного движения машина оснащена звуковым сигналом. Кнопка сигнала установлена на рулевом колесе.

СПРАВКА: Во избежание возгорания при возникновении короткого замыкания цепи звукового сигнала защищена плавким предохранителем.

Из вышеперечисленного следует, что электрооборудование УАЗ 31 514 необходимо для нормальной работы автомобиля. Схема электрооборудования позволяет выполнить ремонт и обслуживание самостоятельно. Для удобства производитель выполнил проводку разноцветными проводами.

Описание проводки с электросхемой автомобилей УАЗ Хантер, 31512, 31514, 31519 » Авто центр ру

Модель Хантер от концерна УАЗ является логическим продолжением модернизации линии производства отечественных внедорожников.

Как и в любом другом автомобиле, элекросхема отечественного УАЗ Хантер представляет собой соединение всех жизненно важных для нормального функционирования авто элементов и узлов. Подробнее о схеме и диагностике неисправностей вы сможете узнать ниже.

Особенности электрооборудования

На сегодняшний день транспортные средства УАЗ 315319 производятся в двух вариациях, в частности, речь идет о кузове:

• либо в полностью металлическом;
• либо в металлическом кузове с тентовой крышей.

Электросхема проводки и оборудования Хантера

Следует отметить, что разные модели УАЗ Хантер также могут быть оборудованы разными двигателями.

В качестве силовых агрегатов ульяновский автомобильный завод предлагает потребителям:

• дизельный мотор, объем которого составляет 2.2 литра;
• бензиновый силовой агрегат на 2.7 литра;
• бензиновый двигатель, объем которого составляет 2.9 литра.

Вплоть до 2006 года автомобили УАЗ 31512 и оборудовались силовым агрегатом зарубежного производства Andoria 4CT90. Но впоследствии инженеры автомобильного концерна отказались от использования этого мотора в пользу отечественных. В целом модели УАЗ 31514, 315195 с карбюратором или инжектором имеют одинаковую схему электропроводки. Однако в моделях, оснащенных двигателем зарубежного производства, эта схема может иметь определенные отличия, в частности, речь идет именно об электросхеме УАЗ в моторном отсеке.

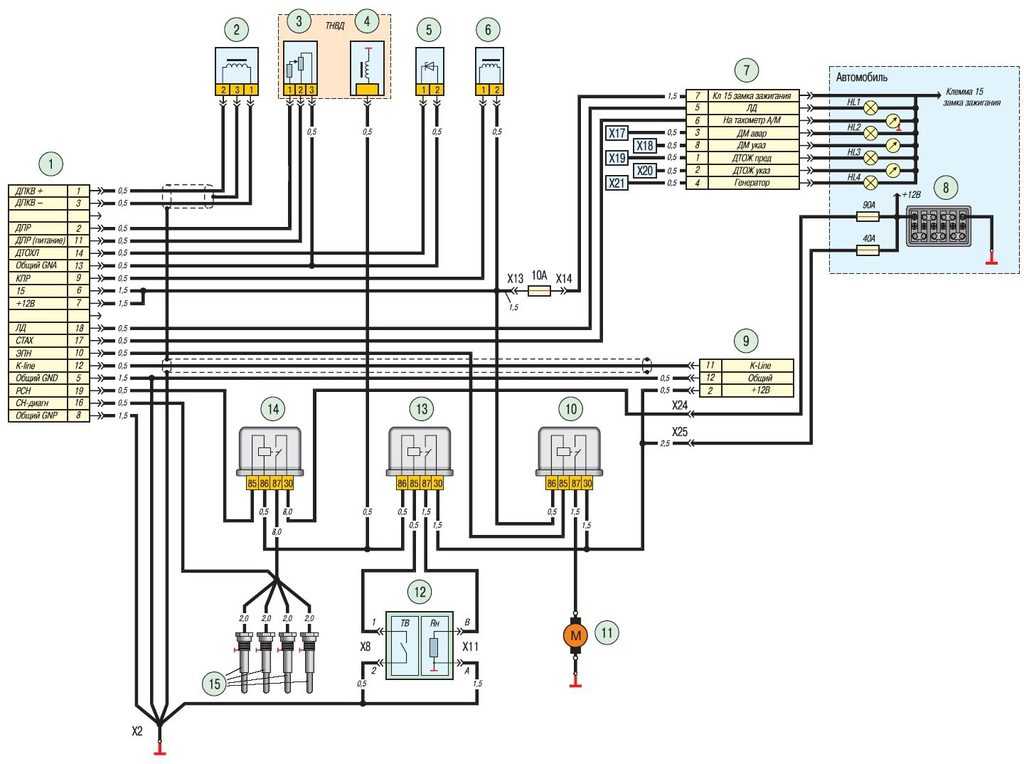

Моторный отсек

Схема электрооборудования УАЗ включает в себя следующие элементы, расположенные в подкапотном пространстве:

• система ЭСУД, обеспечивающая управление работой силового агрегата;
• блок управления, предназначенный для обеспечения работоспособности электронного зажигания;
• различные контроллеры и регуляторы, предназначенные для фиксации всевозможных параметров работы силового агрегата и передачи этих данных на другие узлы;
• различные электронные исполнительные устройства (автор видео — MegaRetr).

Как определить неисправность?

Как известно, основным узлом управления силовым агрегатом считается электронный контроллер, который, в свою очередь, имеет несколько типов памяти. Речь идет о ППЗУ (постоянном программируемом запоминающем устройстве), ОЗУ (оперативном), а также ЭРПЗУ. Последний девайс является электрически программируемым.

В результате того, что электросхема транспортного средства имеет такие особенности, контроллер позволяет запомнить все неисправности и ошибки в работе различных механизмов и систем. Впоследствии, при подключении тестеров и прочего диагностического оборудования, информация, которая сохранилась в памяти контроллера, будет показана в виде цифровых комбинаций. В соответствии с этими комбинациями владелец отечественного внедорожника сможет определить причину поломки или некорректной работы того или иного компонента сети.

Так как на сегодняшний день стоимость диагностических тестеров не особо высокая, большинство автолюбителей уже давно практикуют самостоятельную диагностику неисправностей своих машин. А если у вас есть компьютер, то здесь и вовсе проблем не возникнет — вам понадобится только прибор для диагностики с адаптером, а также соответствующее программное обеспечение. Мы уже писали подробно о том, как своими силами проверить все узлы транспортного средства — подробную инструкцию касательно этого процесса вы можете найти по этой ссылке.

Замыкание контактов диагностического разъема

Что касается рекомендаций производителя касательно этой процедуры, то при проведении диагностики на УАЗ необходимо учесть некоторые рекомендации:

1. Сначала необходимо отключить зажигание.
2. Затем нужно активировать электронный контроллер в режим самостоятельно диагностики. Чтобы сделать это, на 15 секунд необходимо обесточить бортовую сеть транспортного средства. Для этого просто отключите на указанное время аккумулятор. По прошествии 15 секунд подключите АКБ опять.
3. Далее, заведите мотор и дайте ему немного поработать, одной минуты будет вполне достаточно.
4. После этих действий вам необходимо открыть разъем для тестирования автомобиля и замкнуть выводы, для этого используется отдельный провод. Замыкание контактов осуществляется в соответствии со схемой.

Если режим самодиагностики включится успешно, то индикатор трижды покажет код 12, а потом будут на приборке будут высвечиваться комбинации ошибок, которые контроллер ранее записал в память. Если проблемы связаны с электрической частью, то для их решения лучше воспользуйтесь услугами электрика.

Извините, в настоящее время нет доступных опросов.

Салон

Электрическая схема салона также изменилась, в частности, речь идет о таких новшествах:

• обновленная центральная консоль с усовершенствованными подрулевыми переключателями и информативными приборами на контрольном щитке;
• стеклоподъемники стали электрическими;
• омывательное устройство задней двери, а также очиститель стекла;
• новый блок с предохранителями ножевого типа;
• дополнительный блок с реле, предназначенный для защиты системы впрыска.

Видео «Заводские проблемы с электрикой на УАЗ»

Из видео ниже вы можете узнать, какие заводские неисправности электрической части могут подстерегать автовладельца УАЗ (автор ролика — канал Защити свои интересы).

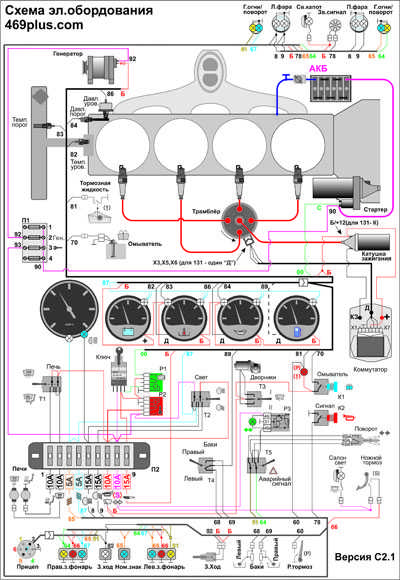

Особенности конструкции электрики автомобиля УАЗ-3151, -31512, -31514, -31519

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода

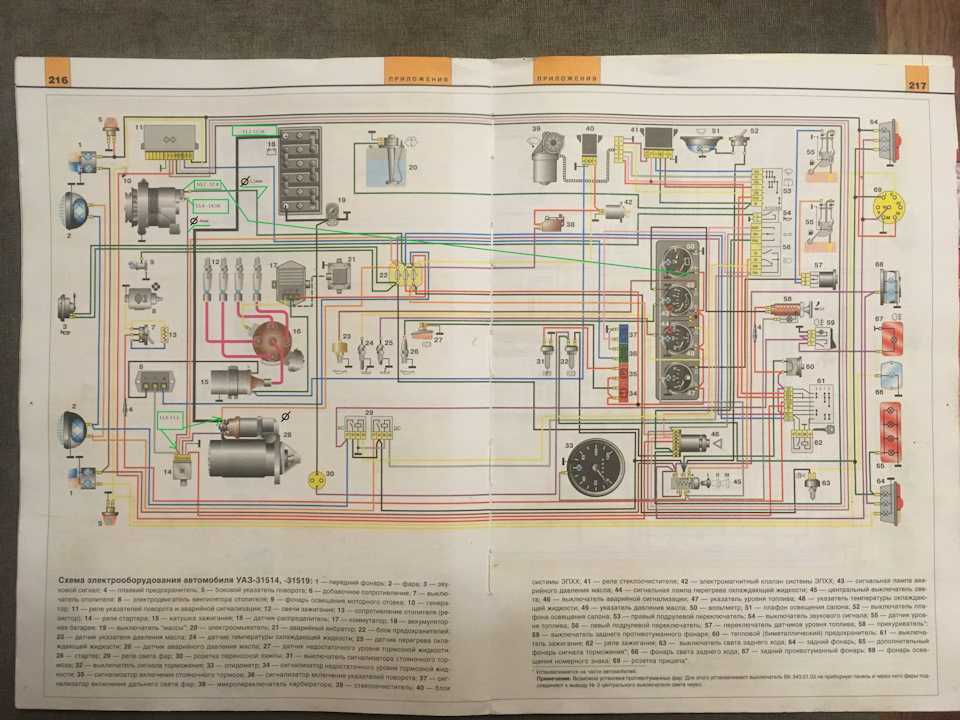

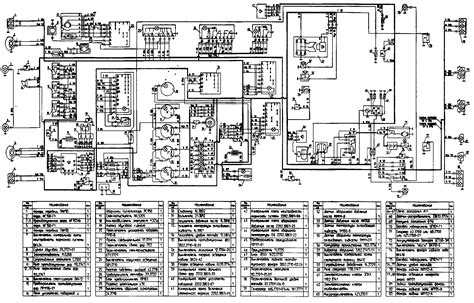

Схема электрооборудования автомобиля УАЗ-31514, -31519

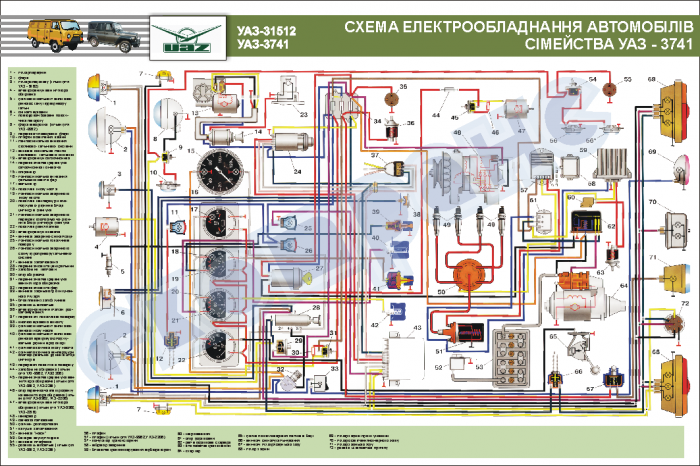

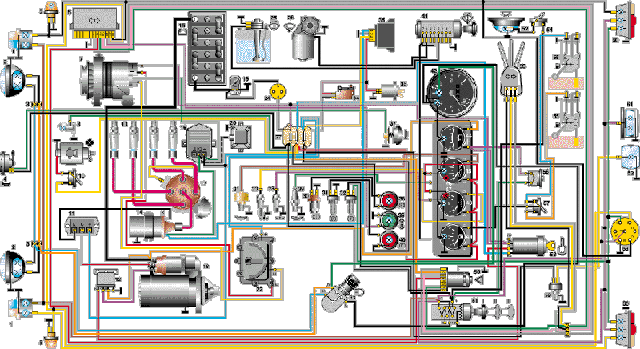

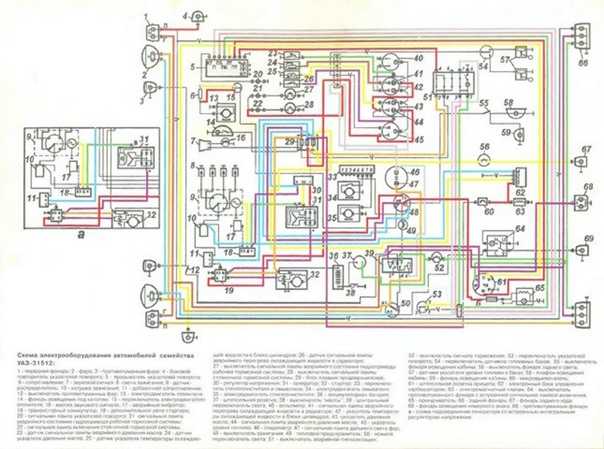

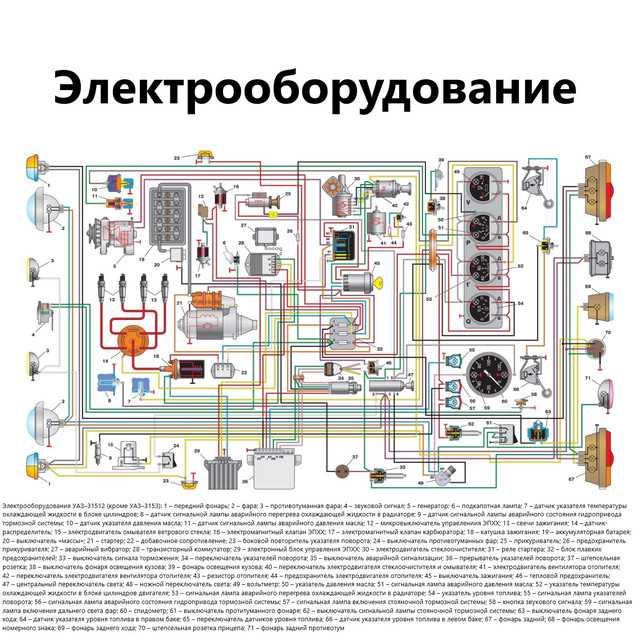

Схема электрооборудования автомобиля УАЗ-31512

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей (фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация). В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель, который установлен под панелью приборов слева.

Три плавких предохранителя на 10 А установлены в блоке, закрепленном на перегородке моторного отсека

Они защищают:

№ 1 — цепи контрольных приборов;

№ 2 — цепи указателей поворота;

№ 3 — цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля

Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6А. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя

Автомобиль может быть оборудован другими дополнительными предохранителями, в зависимости от комплектации.

При ремонте электрооборудования отключайте аккумуляторную батарею выключателем «массы» или снимайте клеммы с ее выводов.

Проверка электрических цепей

Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер – вольтметр, омметр и другие приборы, объединенные в одном корпусе.

У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров

Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к солнечному свету и повышенной температуре

Проверка обесточенных цепей

Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов

На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет.

Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом.

Эту величину нужно вычесть из полученного значения сопротивления.

Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны). На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе»

При проверке устройств с односторонней проводимостью (например, выпрямительный блок генератора) учитывайте полярность прибора.

Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений

На практике точности обычных автотестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например, из-за плохого контакта.

Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку приборов.

Замыкание обмотки на «корпус» и межвитковое замыкание проверяем мегомметром (диапазон «М»).

Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока. При его отсутствии, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В.

Проверка электрических цепей под напряжением

Цепи под напряжением проверяем вольтметром и амперметром

Вольтметр подключаем параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 В постоянного тока.

Отрицательный провод (щуп) соединяем с «массой», положительный — с потребителями или источниками тока. По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.п.), а также короткое замыкание в потребителе.

Для проверки цепей под напряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов).

Амперметр должен иметь верхний предел измерений не менее 10 А постоянного тока, а также защиту от перегрузки.

Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» — к «плюсу» потребителя

Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства.

Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е. 12 В), полученное значение может незначительно отличаться от указанного

Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе

Аккумулятор

На автомобилях устанавливается свинцовая стартерная аккумуляторная батарея 6СТ-60.

Батарея состоит из шести последовательно соединенных аккумуляторов, размещенных в отдельных отсеках общего корпуса (положительные и отрицательные свинцовые пластины разделены сепараторами)

Отсеки заполнены электролитом – раствором серной кислоты в дистиллированной воде, плотностью 1,27–1,28 г/см³.

Техническая характеристика аккумуляторной батареи 6СТ-60

Номинальное напряжение, В 12

Емкость при 20-часовом разряде и температуре электролита +25° С, А.ч 60

Объем электролита, л 3,6

При обслуживании аккумуляторной батареи следует проверить уровень и плотность электролита. Если уровень электролита понизился, доливаем дистиллированную воду или электролит в случае его утечки



При этом ориентируемся по отметкам допустимого уровня электролита на корпусе аккумуляторной батареи или нижней кромке заливного отверстия.

Плотность измеряем ареометром.

При этом учтите, что пока вода полностью не перемешается с электролитом, показания ареометра будут занижены.

Степень заряженности аккумуляторной батареи косвенно можно определить по напряжению на ее выводах.

Напряжение «В» – Степень аккумуляторной заряженности, батареи, «%»

12,6 — 100

12,0 — 75

11,6 — 50

11,3 — 25

10,5 — 0

Наружные поверхности батареи протираем ветошью, смоченной раствором питьевой соды или нашатырного спирта.

При работе с аккумуляторной батареей строго соблюдайте правила техники безопасности. Систематически проверяйте надежность крепления клемм на выводах батареи.

Для защиты от окисления смазывайте их любой пластичной смазкой

Возможные неисправности аккумулятора и методы устранения

Аккумулятор быстро разряжается

— Длительная езда с включенным светом фар и электродвигателем отопителя при малой скорости движения, а также частое пользование светом фар на стоянках при неработающем двигателе

На время остановок автомобиля выключать потребители тока

— Неисправность генератора или регулятора напряжения

Проверить генератор и регулятор.

При необходимости заменить неисправные агрегаты

— Неисправность одного или всех элементов батареи

Заменить неисправную батарею

— Загрязнение электролита

Заменить электролит

Быстро понижается уровень электролита в аккумуляторе

— Кипение электролита

Проверить исправность регулятора напряжения, при необходимости заменить его

Схема блока предохранителей реле УАЗ Хантер с назначением и расположением

УАЗ Хантер (УАЗ-315195) , в просторечии «УАЗ», выпуска 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019 как с бензиновыми (инжекторные и карбюраторные ЗМЗ — 409 ), так и с дизельными двигателями ЗМЗ-5143 в различных модификациях (УАЗ-31512, УАЗ-31514) и представляет обновленную версию моделей УАЗ-469 и УАЗ-3151, которые выпускаются с 1972. В данной публикации вы найдете описание блоков предохранителей и реле УАЗ Хантер 469 со схемами и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель. В заключение предлагаем ознакомиться с полной схемой подключения и оригинальным руководством по эксплуатации.

Конструкция коробок и назначение элементов в них в вашем УАЗ Хантер может отличаться от представленного и зависит от года выпуска и уровня комплектации.

Contents

• 1 Passenger compartment
  • 1.1 Fuse box
  • 1.2 Relay box
• 2 Engine compartment
  • 2.1 Fuse box
    • 2.1.1 Type 1
    • 2.1.2 Type 2
  • 2.2 Блок реле
  • 2.3 Дополнительный блок

Салон

Блок предохранителей

Находится под приборной панелью, чуть выше рулевой рейки.

Фото к схеме

Description

9999

1	25A Reserve
2	5A Side light right side
3	7. 5A Low beam right side
4	10A High фара правая сторона
5	7,5А Фара противотуманная правая
6	5А Лампа освещения блока предохранителей, переносной патрон
	77.5A Stop lights
8	10A Direction indicators in alarm mode
9	20A Sound signal
10	7.5A License plate lights, instrument lights, switches
11	15a сигарета зажигалка
12	5A задний туманный лампа
13	10A Радиовещание
14	.0060
15	5A СДЕЛАЯ ЛЕВОЙ СТОРОНА
16	7,5A Low Beam Left Side
17	10A High Beam
17	10A High Beam	17	10A High Beam.
19	5A Реверсирующий свет, слева
20	7. 5A Индикаторы направления в режиме индикатора направления
21	10A нагреватель
9	10A
9999	10A
.22	20A Мотор стеклоочистителя, шайба
23	7,5. 26	10А Дополнительный насос системы отопления УАЗ 315148

За прикуриватель отвечает предохранитель №11 на 15А.

Блок реле

Расположен под панелью, рядом с левым сливом.

Диаграмма

Обозначение

1. РЕЛИНА НИЗКАЯ БАМА.
2. Реле прерывателя сигнала поворота

Моторный отсек

Расположение

Блок предохранителей

Блок силовых предохранителей (1) состоит из мощных плавких вставок. On UAZ 315143 and UAZ 315148 cars, it consists of 4 inserts, on the rest of 2.

Diagram

Appointment

Type 1

1. 40A Outdoor lighting
2. 90A Terminal 30 ignition switch

Тип 2

1. 90A Клемма 30, выключатель зажигания
2. 40A Наружное освещение
3. 15A Обогрев топливного фильтра
4. 90 / 60A Свечи накаливания

Блок реле

(2) Здесь расположены реле и предохранители системы управления двигателем и системы впрыска топлива.



Additional box

It is mainly used on diesel engines UAZ-315195, 315148.

Diagram

Designation

К1	Starter relay
K2	Main relay 2
КЗ	Main relay 1
K4	Fuel heater relay
F1	30A Onboard power supply
F2	30A Onboard power supply
F3	25A Fuel heating relay
F4	5A Диагностика
F5	20A Реле стартера
F6	10A Расходомер воздуха 7

0060

5A Control unit
F8	15A Main relay 1
F9	10A Main relay 2
F10	25A Main relay 2

That’s all. А если хотите помочь дополнить материал, пишите обо всем в комментариях.
