Электросхема ВАЗ 2106 с описанием электрооборудования машины, замена и схема подключения проводки » Авто центр ру

В каждом современном автомобиле есть бортовая сеть — система, соединяющая в себе все потребители энергии и электрооборудование. Эти устройства с проводкой отмечаются на электрической схеме автомобиля, в частности, в данной статье речь пойдет о легендарных отечественных «Шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнайте из этого материала.

[ Скрыть]

Признаки неисправности

Какие элементы включает в себя схема электрооборудования и проводки с описанием 21063? Эта система включает в себя все без исключения потребители энергии, а также основные системы авто, в том числе зажигания, охлаждения двигателя и отопления. В том случае, если машина не заводится, при этом возникают неполадки в работе электрооборудования, в первую очередь следует проверить исправность электрической проводки и заменить вышедшие из строя компоненты.

При невозможности запуска двигателя следует в первую очередь произвести диагностику состояния аккумуляторной батареи, а также подачи горючего в карбюратор либо инжектор.

В том случае, если горючее нормально поступает, то для диагностики вам потребуется электро схема машины, проверять нужно следующее:

1. В случае с карбюраторными двигателями производится диагностика распределителя зажигания, катушки, свечей и, разумеется, само проводки подключения этих компонентов. В некоторых случаях невозможность запуск двигателя связана с повреждением высоковольтных проводов, к которым подключаются свечи.
2. В том случае, если речь идет об инжекторном силовом агрегате, то причина может заключаться в неработоспособности блока ЭСУД. Этот узел предназначен для обработки сигналов, подающихся от датчиков, а также передачи команд на исполнительные устройства. В общем, блок управления предназначен для определения наиболее оптимальных параметров работы мотора, но оснащаются им далеко не все автомобили.

Также бывает такое, что неполадки в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Основные неисправности АКБ»

Карбюраторный двигатель

Как работает схема подключения электропроводки карбюраторного мотора при запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, при этом система начинает подавать на этот узел питание.
2. На приборной панели активируются все индикаторы и значки, в данном случае питается оборудование от аккумуляторной батареи.
3. На катушку поступает низкое напряжение, которое используется для образования высоковольтного разряда. Когда напряжение проходит через модуль, оно преобразуется в высоковольтное и поступает на распределительный узел.
4. Посредством высоковольтного разряда привод распределительного механизма осуществляет вращение коленвала мотора «Шестерки». Сам трамблер, в порядке очереди, производит замыкание контактов и осуществляет передачу разряда через высоковольтные провода на свечи. Впоследствии этот разряд используется для возгорания горючей смеси в цилиндрах мотора (автор видео — канал Автоэлектрика ВЧ).

Классическое зажигание

В соответствии со схемой электрики классическое зажигание включает в себя такие компоненты:

• сам замок;
• катушка;
• трамблер или распределительный узел;
• высоковольтные кабеля со свечами.

При помощи трамблера осуществляется прерывание первичной обмотки модуля, после чего высоковольтное напряжение подается в определенной последовательности на цилиндры. Как сказано выше, катушка используется для преобразования низковольтного напряжения в высоковольтное.

В том случае, если при попытке запуска двигателя ничего не происходит, то причины могут быть такими:

1. Повреждение проводки на участке между модулем и генераторным узлом. При такой проблеме следует произвести диагностику состояния контактов, а также целостности электроцепей.
2. Выход из строя самой катушки. В данном случае работоспособность устройства можно проверить при помощи искры — из распределителя извлекается кабель и соприкасается с кузовом или двигателем машины. Если при попытке завести мотор ничего не происходит, это говорит о том, что устройство подлежит замене.
3. Повреждение проводки на участке между свечами и распределителем. В данном случае необходимо произвести диагностику состояния крышки распределителя, в частности, проверить бегунок, расположенный внутри, а также провода (автор видео — канал Александр Амочкин Коломна ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также комплектовались и электронным или бесконтактным зажиганием (БСЗ). Принципиальной особенностью таких авто является то, что между распределительным механизмом и самой катушкой дополнительно монтировался электронный коммутатор. Помимо основных компонентов, БСЗ включает в себя коммутаторное устройства, а также датчик распределитель.

При помощи последнего осуществляется передача управляющих импульсов на коммутаторное устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутаторного устройства заключается в преобразовании управляющих сигналов в импульсное напряжение, подающееся на обмотку катушки, в частности, речь идет о первичной обмотке. Наличие коммутатора способствует улучшению образования разряда, особенно, если силовой агрегат функционирует на обедненной горючей смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим:

• в первых имеется электрический насос, использующийся для увеличения давления в топливной системе;
• горючая смесь в данном случае образуется непосредственно в цилиндре, в то время как в карбюраторных версиях ее формирование происходит непосредственно в карбюраторе;
• в инжекторах используются топливные форсунки, которые обеспечивают нормальный впрыск горючего;
• наличие системы управления двигателем, что позволяет точно определить момент, при котором нужен впрыск горючей смеси (автор видео — канал Советы автолюбителю).

Как вы понимаете, инжекторные силовые агрегаты оснащаются большим числом различных датчиков и контроллеров. Поэтому если мотор не заводится, то причина может заключаться в неполадках в работе электроцепи или самих датчиков.

Если речь идет именно о датчике, то такую поломку можно определить своими руками:

• сначала от контроллера следует отсоединить проводку, для этого извлекается разъем;
• далее, используя мультиметр, диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то скорей всего, устройство подлежит замене.

Инструкция по диагностике и замене электропроводки

Перед тем, как приступить к замене проводки и вышедших из строя компонентов, необходимо произвести диагностику системы.

Как проверить напряжение:

1. Для тестирования вам потребуется лампа с проводами, один из ее щупов следует подключить к минусовой клемме АКБ или кузову «Шестерки».
2. Другой контакт от лампы подключается к диагностируемой электроцепи. При этом нужно, чтобы щуп находился как можно ближе к аккумуляторной батарее либо предохранительному устройству.
3. В том случае, если контролька в результате подключения стала гореть, это говорит о том, что напряжение на диагностируемом участке имеется. Тестирование продолжается аналогичным образом до выявления поврежденной цепи. Как показывает практика, зачастую неисправности в работе электрической системы связаны с плохим соединением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Также можно проверить и целостность проводки, это делается с целью определения разрыва в электроцепи.

Для этого надо сделать следующее:

1. Для начала следует отключить все напряжение от электрической цепи и произвести ее диагностику на целостность. Для этого можно использовать контрольную лампу с подсоединенным источником питания.
2. Оба контакта от лампы следует подсоединить к концам электрической цепи. Если такой возможности нет, то один щуп контрольки подсоединяется к плюсовому контакту, а другой соединяется с заземлением, то есть кузовом машины. В том случае, если после подсоединения лампа загорелась, то это говорит о том, что в проверяемый участок проводки целый. Если же лампа не загорелась, это говорит о том, что в электропроводке имеется повреждение.
3. Аналогичным образом осуществляется диагностика замка, для этого контакты от контрольки нужно будет соединить с его клеммами. При активации замка источник освещения должен загореться.

Видео «Как правильно произвести замену блока предохранителей?»

Подробная инструкция по диагностике и замене предохранительного блока в «Шестерке» приведена в ролике ниже (автор видео — канал Ramanych).

Схема проводки ваз 2106 — Лада мастер

ВАЗовская классика никогда не страдала излишней заумностью конструкции, и все руководства пользователя по замене тех или иных деталей сводятся к простому «открутите гайку 5а, отсоединив при этом клемму 65, помеченную на схеме красной стрелочкой».

Простотой отличается и схема электрооборудования ВАЗ-2106, хотя и имеет некоторые особенности

Содержание:

1. Схема проводки ВАЗ 2106
2. Конструктивные особенности модификаций ВАЗ 2106
3. Система зажигания ВАЗ 2106
4. Особенности обслуживания электрооборудования ВАЗ 2106

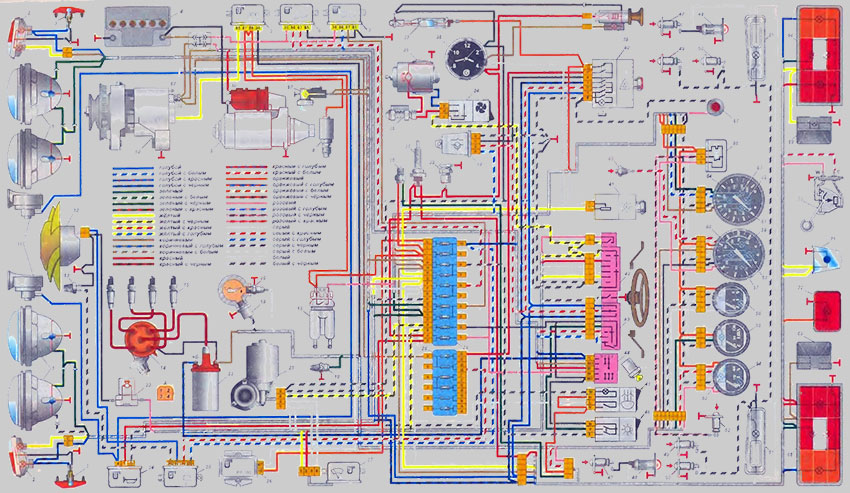

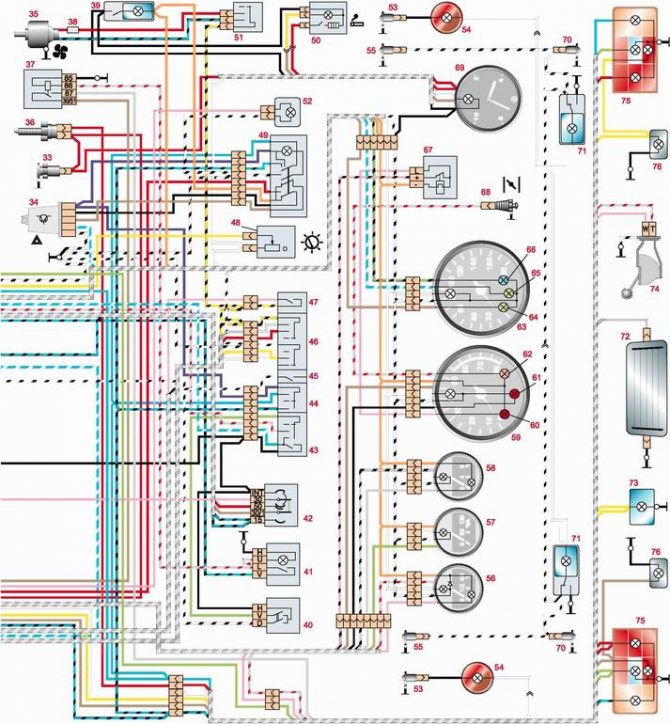

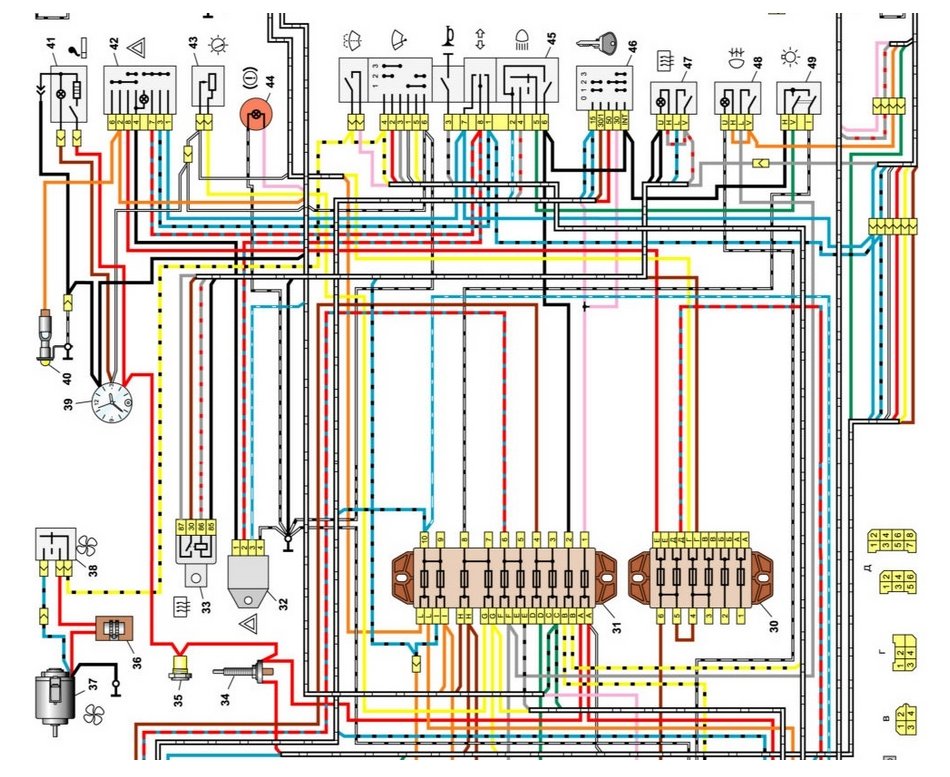

Схема проводки ВАЗ 2106

Как и все расположение электрооборудования, так и схема его подключения предельно проста, понятна, и требует пояснений только в том случае, если пользователь имеет проблемы с идентификацией цветов. На страничке размещена роскошная, почти бутиковая схема проводки ВАЗ 2106, которой можно пользоваться, безбоязненно, как Ветхим Заветом. Вот она.

Тем не менее, схема требует некоторых дополнений, которые вызваны тем, что шестерка за свои 40 лет выпуска неустанно развивалась и прогрессировала, что не могло не отразиться на ее электрооборудовании. Но эти изменения настолько ничтожны, что мы упомянем о них не столько для практической пользы, сколько из уважения к Фиату 130 и миллионам владельцев Жигулей 2106.

Конструктивные особенности модификаций ВАЗ 2106

В разное время на автомобиль устанавливали разные двигатели, зачастую даже не предупреждая покупателя об этом. Так, выстояв очередь в несколько лет, вам могла попасться шестерка с двигателем 2103, что никак не влияло ни на цену, ни на документацию. Позже такая ситуация повторялась с моторами от 21011, что было просто вопиющим нарушением прав человека со стороны производителя. Но это никак не влияло на схему электрооборудования непосредственно.

Когда советский беспредел закончился и завод стал бороться за клиента, появилась модель, точнее, модификация ВАЗ 21065. Вроде, как «люкс». Тут уже были внесены некоторые изменения в электрическую схему. Но в целом машину отличало от обычной шестерки вот что:

• пятиступенчатая коробка передач;
• карбюраторы «Солекс»;
• бесконтактная система зажигания;
• электрический подогрев заднего стекла;
• галогеновые лампы повышенной мощности;
• задний противотуманный фонарь;
• на некоторых версиях был установлен электрический усилитель руля.

Естественно, что столь разительные эволюционные перемены практически никаких изменений в схему не внесли, по крайней мере, говорить о них просто не приходится.

Система зажигания ВАЗ 2106

Схема системы зажигания представляет собой одноклеточное устройство, по сравнению с современными электросхемами. Тем не менее, на протяжении долгих лет в нее вносились некоторые изменения. То, что вы видите на фото, это схема система зажигания машины до 1980 года.

В ней применен распределитель Р125б, который использовался до тех пор, пока не начали применять карбюраторы Озон. После этого ставили трамблер точно такой же конструкции, только с вакуумным регулятором опережения зажигания.

Все остальное электрооборудование шестерки никаких изменений не претерпело до самого конца ее выпуска. С одной стороны, это было удобно, потому что зайдя в любой автомагазин вы без особого труда могли заменить любую деталь — катушку зажигания, которых приходилось возить с собой по несколько штук, конденсаторы напряжения, которых полагалось иметь в запасе минимум десяток, не говоря уже о крышке трамблера, которая была подвержена пробоям и имела абсолютно непредсказуемый характер.

Особенности обслуживания электрооборудования ВАЗ 2106

Самые серьезные нарекания со стороны владельцев шестерок вызывал блок предохранителей. Как сам блок, так и сами предохранители. При малейшей потере контакта, предохранитель перегревался, и плавил не плавкую вставку, а все, что было вокруг — пластмассовые крышки и корпуса блока. Бороться с этим явлением было бесполезно до тех пор, пока не появились человеческие предохранители ножевого типа. Они надежно держали контакт и перегорали только по делу — если в электрической цепи были проблемы.

Бортовая система электрооборудования ВАЗ 2106 использовала допотопную систему реле для потребителей большого тока. Реле защищало от перегрузки контакты переключателей. Только на ВАЗ 2108 удалось собрать все реле в один блок, а на на шестерке они разбросаны по всему автомобилю, и логика их размещения не вяжется с элементарными понятиями схемотехники. Завод не рекомендовал ремонтировать реле, а советовал заменять их целиком, поскольку качественное восстановление сгоревшей обмотки было мало вероятно в гаражных условиях.

О системе электрооборудования и схеме проводки ВАЗ 2106 можно говорить сутками, но вы самостоятельно разберетесь в самой схеме подключения, которую мы показали на страничке. Схема проста, доступна и понятна даже для новичка. Дерзайте, и удачи на дорогах!
